ProForm PFEL058112 User Manual
Nº de Modelo PFEL05811.2
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
¿PREGUNTAS?
Para Servicio Tecnico:
Tel. 01-800-681-9542
servicio@iconfitness.com
Tecnoservicio
Tenayuca 55 “A” Mez. 1
Col. Letran Valle
Del. Benito Juarez
Mexico DF C.P. 03650
MANUAL DEL USUARIO
Importador:
Sears Operadora Mexico
S.A. de C.V.
Lago Zurich 245 ED. Presa
Falcon Piso 7
Col. Granada Ampliacion, Del. Miguel
Hidalgo
Mexico, D.F C.P. 11529
R.F.C.: SOM101125UEA
Especificaciones eléctricas:
6V DC 2A
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las advertencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
CONTENIDO
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA ...........................................2
PRECAUCIONES IMPORTANTES ..............................................................3
ANTES DE COMENZAR ......................................................................4
TABLA DE IDENTIFICACIÓN DE PIEZAS ........................................................5
MONTAJE .................................................................................6
CÓMO USAR EL ENTRENADOR ELÍPTICO .....................................................15
MANTENIMIENTO Y PROBLEMAS ............................................................23
GUÍA DE EJERCICIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
LISTA DE LAS PIEZAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

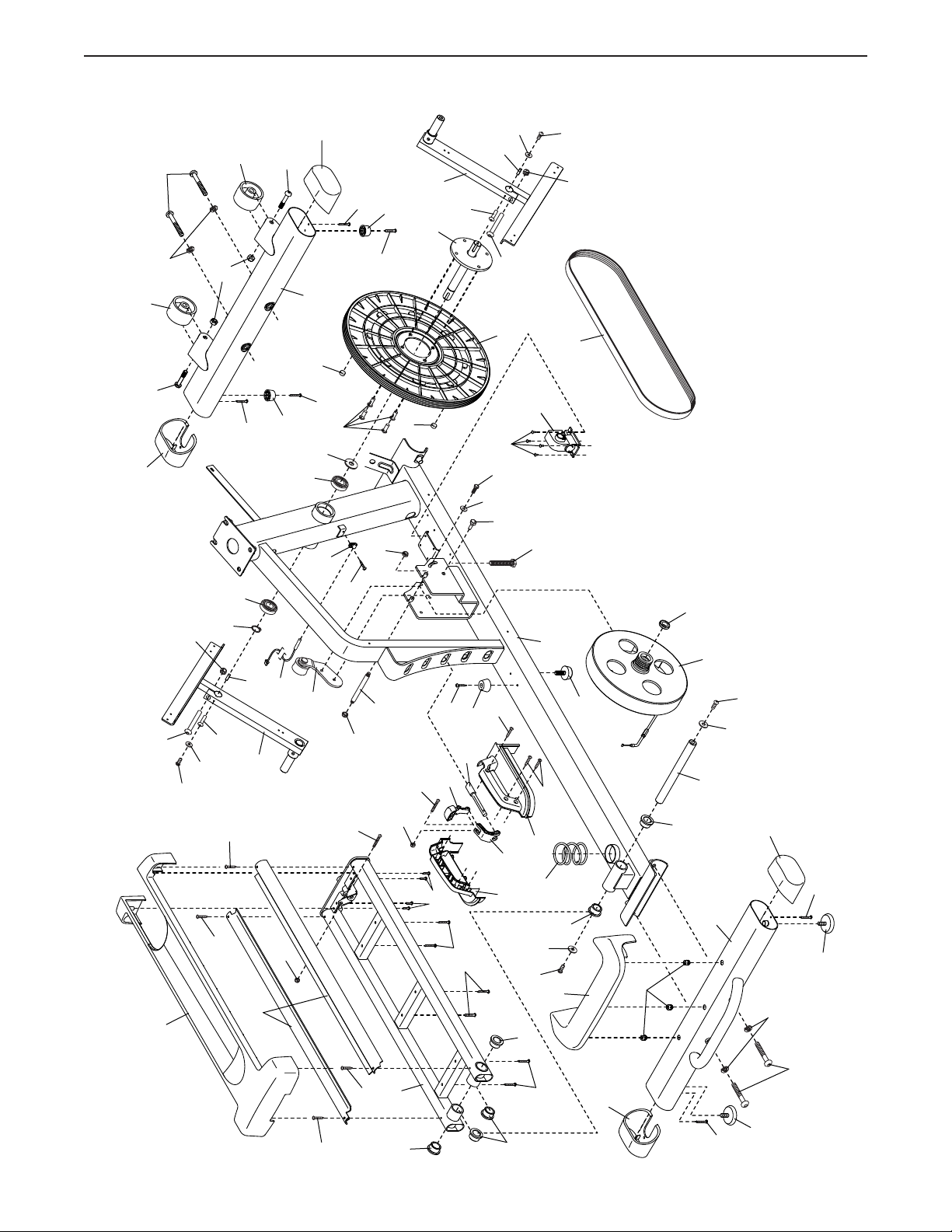

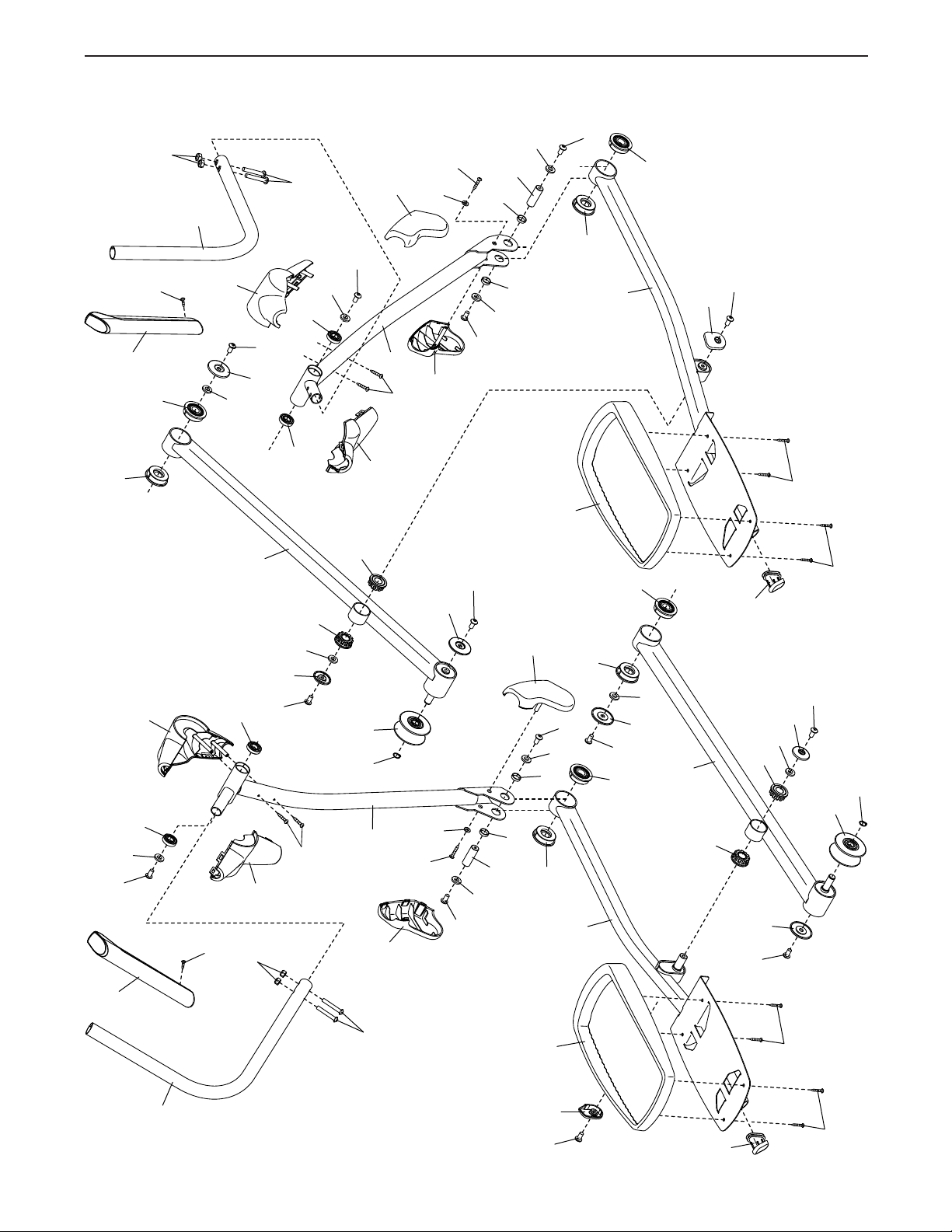

DIBUJO DE LAS PIEZAS ....................................................................29
CÓMO ORDENAR PIEZAS DE REPUESTO ........................................... Contraportada
GARANTÍA LIMITADA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contraportada
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA
Este dibujo muestra la ubicación de la
calcomanía de advertencia. Si falta una
calcomanía o ésta es ilegible, vea la
portada de este manual y solicite una
nueva calcomanía de reemplazo gratuita. Péguela en el lugar indicado. Nota:
La calcomanía puede no mostrarse en su
tamaño real.
PROFORM es una marca registrada de ICON IP, Inc.
2
PRECAUCIONES IMPORTANTES
ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precau-
ciones e instrucciones importantes de este manual y todas los advertencias que se observan en su
entrenador elíptico, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
1. Antes de comenzar cualquier programa de
ejercicios, consulte con su médico. Esto es
particularmente importante para individuos
mayores de 35 años o individuos con problemas de salud preexistentes.
2. Use el entrenador elíptico solamente como
se describe en este manual.
3. Es la responsabilidad del propietario el
asegurarse de que todos los usuarios del
entrenador elíptico estén adecuadamente
informados sobre todas las precauciones.
4. El entrenador elíptico está diseñado solamente para uso doméstico. No use el
entrenador elíptico en un entorno comercial,
de alquiler, o institucional.
5. Mantenga el entrenador elíptico bajo techo,
lejos de la humedad y el polvo. No guarde el
entrenador elíptico en el garaje ni en un patio
cubierto ni cerca de agua.
6. Coloque el entrenador elíptico en una
superficie plana, con por lo menos 0,9 m de
espacio libre delante y detrás de éste y 0,6 m
de espacio libre de cada lado. Para proteger
el suelo o la alfombra contra cualquier daño,
coloque un tapete debajo del entrenador
elíptico.
7. Inspeccione y ajuste adecuadamente todas
las piezas regularmente. Cambie inmediatamente cualquier pieza desgastada.
9. El entrenador elíptico no debe ser usado por
personas que pesen más de 125 kg.
10. Use ropa adecuada mientras hace ejercicios;
no use ropa suelta que pueda engancharse
en el entrenador elíptico. Use siempre calzado deportivo para protegerse los pies al
hacer ejercicios.
11. Sujete las barandas o los brazos al montar,
desmontar o usar su entrenador elíptico.
12. El monitor de ritmo cardíaco no es un dispositivo médico. Varios factores pueden
afectar la exactitud de las lecturas de su
ritmo cardíaco. El monitor de ritmo cardíaco
está diseñado únicamente como ayuda para
el ejercicio, determinando las tendencias del
ritmo cardíaco en general.
13. El entrenador elíptico no tiene una rueda
libre; los pedales continuarán moviéndose
hasta que se detenga el volante. Reduzca la
velocidad de pedaleo de forma controlada.
14. Mantenga la espalda recta al usar el entrenador elíptico y no la arquee.
15. Recuerde que si se ejercita demasiado,
puede sufrir lesiones graves o incluso
la muerte. Si siente dolor o experimenta
mareos al hacer ejercicios, deténgase inmediatamente y descanse.
8. Mantenga a los niños menores de 12 años y
a las mascotas lejos del entrenador elíptico a
todo momento.
3
ANTES DE COMENZAR
Gracias por seleccionar el revolucionario entrenador
elíptico PROFORM® 510 E. El entrenador elíptico 510
E ofrece una gran selección de funciones diseñadas
para hacer sus entrenamientos en el hogar más efectivos y agradables.
Para su beneficio, lea el manual cuidadosamente
antes de usar el entrenador elíptico. Si tiene pre-
guntas después de leer este manual, por favor vea la
Largura: 173 cm
Anchura: 66 cm
Baranda
Brazo
Charola de Accesorios
portada de este manual. Para ayudarnos a asistirlos,
anote el número de modelo y el número de serie del
producto antes de contactarnos. El número del modelo
y la ubicación del número de serie se muestran en la
portada de éste manual.
Antes de seguir leyendo, por favor estudie el dibujo de
abajo y familiarícese con las piezas y sus nombres.
Consola
Altavoz
Monitor del Ritmo Cardíaco
Pedal
Rodillo
Manubrio
Pata de Nivelación
Rueda
Manubrio de la Rampa
Rampa
4
TABLA DE IDENTIFICACIÓN DE PIEZAS
Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
Pueden incluirse piezas adicionales.
Arandela M5
(32)–2
Tornillo M4 x
16mm (101)–16
Tornillo M10 x
25mm (92)–4
Arandela M8
(97)–8
Tornillo M6 x 12mm
(103)–8
Arandela
Dividida M10
(105)–8
Tornillo M8 x 13mm
(82)–8
Tornillo M10 x 122mm
Arandela
Ondulatoria 16mm
(54)–2
(104)–4
Contratuerca
M8 (102)–4
Perno M8 x 38mm
(96)–4
5

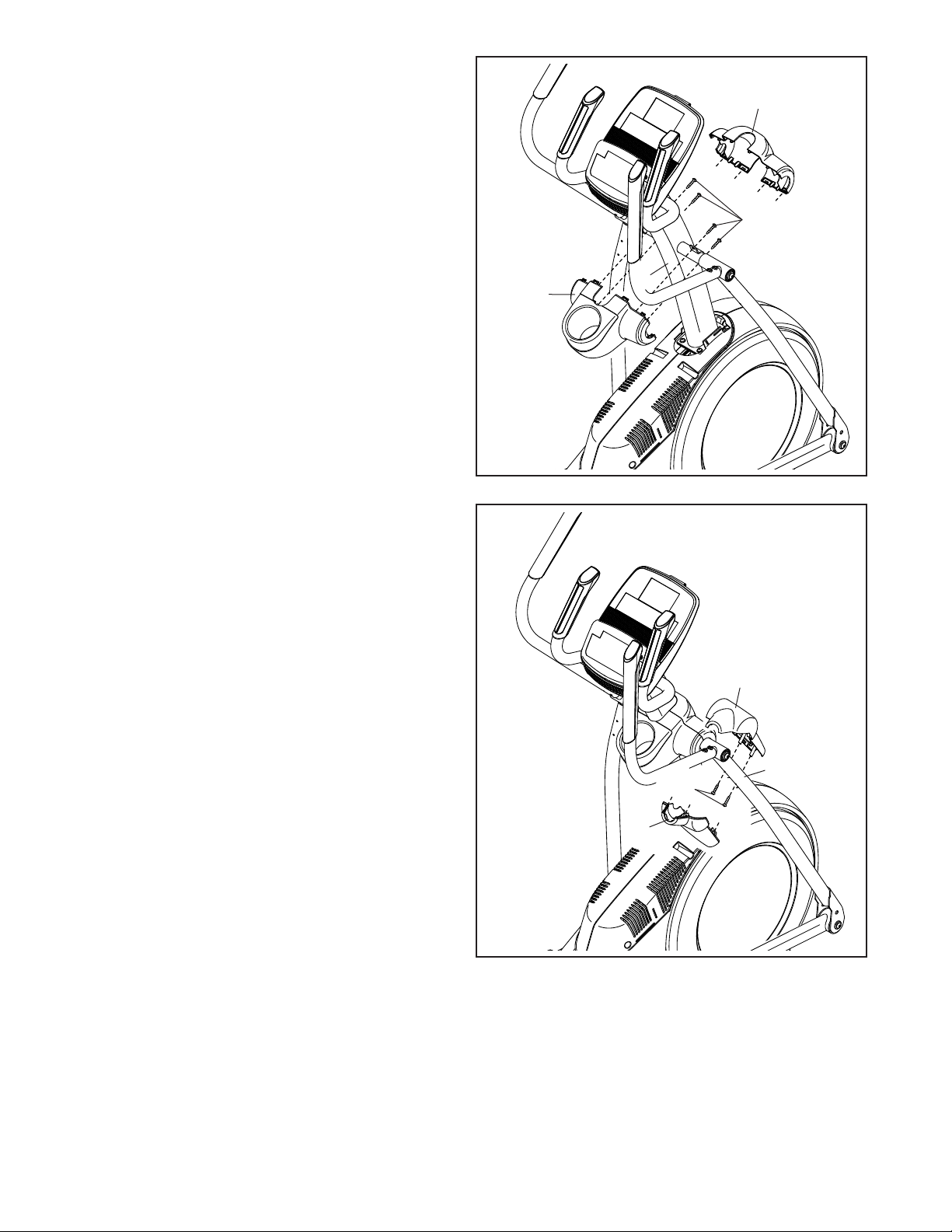

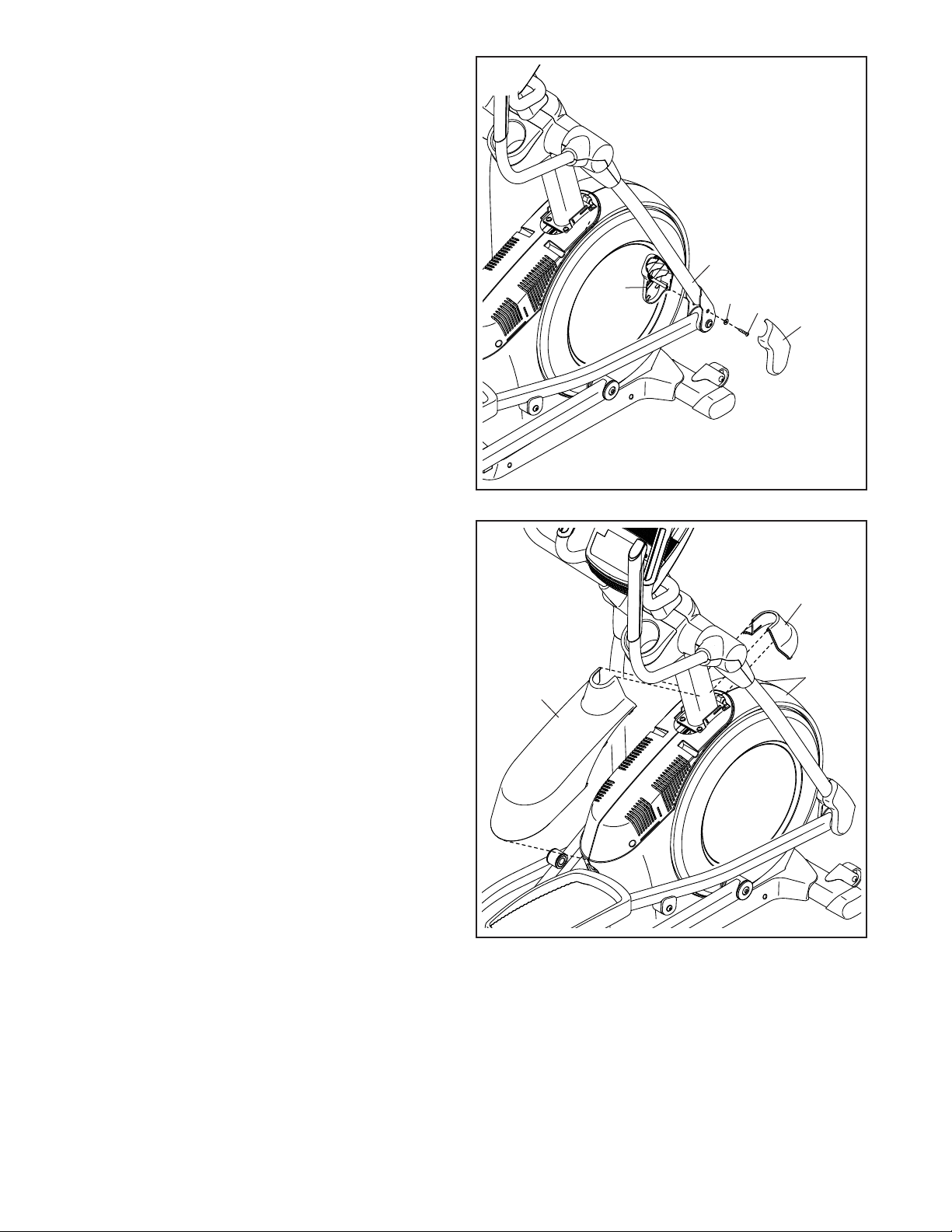

MONTAJE
• El montaje deberá ser realizado por dos personas.
• Coloque todas las piezas en un área despejada
y retire el material de empaque. No descarte el
materialdeempaquehastaquehayanalizado
con los pasos del montaje.
• Paraidenticarlaspiezaspequeñas,veala
página 5.
1. Con la ayuda de otra persona, coloque algunos
de los materiales de empaque (no se muestran)
debajo de la parte trasera de la Armadura (1).
Pídale a otra persona que sujete la Armadura
para evitar que ésta se incline mientras completa este paso.
Conecte el Estabilizador Trasero (2) a la
Armadura (1) con dos Tornillos M10 x 122mm
(104) y dos Arandelas Divididas M10 (105).
• Además de la(s) herramienta(s) incluida(s),
para el montaje se necesitan las siguientes
herramientas:
un destornillador estrella
un mazo de goma
El montaje puede ser más fácil si tiene un juego
de llaves. Para evitar dañar las piezas, no utilice
herramientas eléctricas.
1
Retire los materiales de empaque que están
debajo de la parte trasera de la Armadura (1).
2. Presione las Montaje de la Cubierta (106) que
están debajo de la Cubierta del Estabilizador
Trasero (15) al interior del Estabilizador Trasero
(2).
2
104
2
106
1
105
15
2
6
3. Con la ayuda de otra persona, coloque algunos
de los materiales de empaque (no se muestran)
debajo de la parte delantera de la Armadura (1).
Pídale a otra persona que sujete la Armadura
para evitar que ésta se incline mientras completa este paso.
Conecte el Estabilizador Delantero (6) a la
Armadura (1) con dos Tornillos M10 x 122mm
(104) y dos Arandelas Divididas M10 (105).
Retire los materiales de empaque que están
debajo de la parte delantera de la Armadura (1).
3
6
105
1
104
4. Oriente el Montante Vertical (4) como se muestra. Con la ayuda de otra persona sostenga el
Montante Vertical cerca de la Armadura (1).
Vea el diagrama incluido. Localice la atadura
de cables en el extremo inferior del Montante
Vertical (4). Ate la atadura de cables al Cable
Superior (110). A continuación, tire del extremo
superior de la atadura de cables hasta que el
Cable Superior pase por completo a través del
Montante Vertical.
Clave: Para evitar que el Cable Superior
(110) caiga dentro del Montante Vertical (4),
asegure el Cable Superior con la atadura de
cables.
4
4
110
Atadura
de Cables
1
Atadura
de Cables
110
7
5. Clave: Evite pellizcar el Cable Superior (110).
Evite dañar las pestañas plásticas indicadas.
Coloque el Montante Vertical (4) en la Armadura
(1).
Conecte el Montante Vertical (4) con cuatro
Tornillos M10 x 25mm (92) y cuatro Arandelas
Divididas M10 (105).
5
Evite pellizcar el
Cable Superior (110)
y evite dañar las
pestañas
4
92
6. Utilizando una bolsa de plástico para mantener sus dedos limpios, aplique una parte de la
grasa suministrada al Eje de Pivote (35) y a dos
Arandelas Ondulatorias 16mm (54).
Inserte el Eje de Pivote (35) a través del
Montante Vertical (4) y céntrelo. Clave: Podría
ser útil usar un mazo de goma.
Identifique la Pata Derecha (60), que se encuen-
tra marcada con una etiqueta adhesiva que
dice “Right” (L o Left indica izquierda; R o Right
indica derecha), y oriéntela como se muestra.
Deslice la Arandela Ondulatoria 16mm (54) y la
Pata Derecha (60) por el lado derecho del Eje
de Pivote (35).
110
92
105
Pestañas
6
4
35
46
105
1
Grasa
54
60
97
82
Repita estas acciones para la Pata Izquierda
(46).
Apriete un Tornillo M8 x 13mm (82) y una
Arandela M8 (97), al mismo tiempo en cada
extremo del Eje de Pivote (35).
8
7. Identifique el Brazo Derecho (61), el cual se
encuentra marcado con una etiqueta adhesiva
que dice “Right” (L o Left indica izquierda; R
o Right indica derecha), y oriéntelo como se
muestra.
Deslice el Brazo Derecho (61) sobre la Pata
Derecha (60).
Conecte el Brazo Derecho (61) con dos Pernos
M8 x 38mm (96) y dos Contratuercas M8 (102).
Asegúrese de que las Contratuercas estén
dentro de los orificios hexagonales.
7
47
Orificios
Hexagonales
Repita este paso con el Brazo Izquierdo (47).
8. Retire la atadura de cables del Cable Superior
(110) y deséchela.
Mientras otra persona sostiene la Consola (7)
cerca del Montante Vertical (4), conecte los
cables de la Consola al Cable Superior (110) y a
los Cables del Sensor (63).
Inserte el exceso de cables dentro del Montante
Vertical (4) o dentro de la Consola (7).
102
61
96
8
7
63
110
60
4
9
9. Clave: Tenga cuidado de no pellizcar los
cables. Conecte la Consola (7) al Montante
Vertical (4) con cuatro Tornillos M4 x 16mm
(101).
9
7
Evite pellizcar
los cables
101
4
101
10. Identifique el Brazo del Pedal Derecho (58),
marcado con una etiqueta adhesiva con la palabra “Right” (L o Left indica izquierda; R o Right
indica derecha) y oriéntelo tal como se indica.
Conecte un Pedal (49) al Brazo del Pedal
Derecho (58) con cuatro Tornillos M6 x 12mm
(103).
Repita este paso para el Brazo del Pedal
Izquierdo (44) y para el otro Pedal (49).
10
44
49
49
58
103
103
10
Loading...
