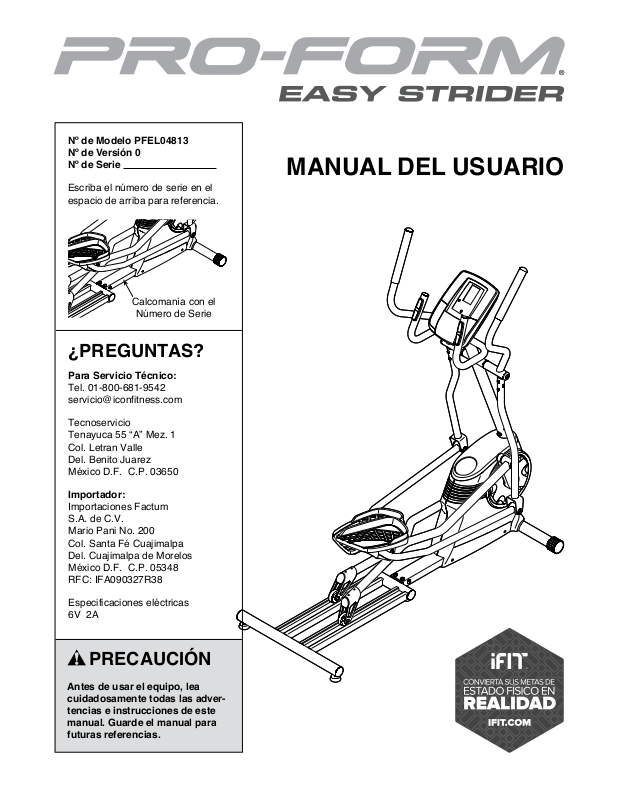

ProForm PFEL048130 User Manual
Nº de Modelo PFEL04813
Nº de Versión 0
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
¿PREGUNTAS?
Para Servicio Técnico:
Tel. 01-800-681-9542
servicio@iconfitness.com
Tecnoservicio
Tenayuca 55 “A” Mez. 1
Col. Letran Valle
Del. Benito Juarez
México D.F. C.P. 03650
MANUAL DEL USUARIO
Importador:
Importaciones Factum
S.A. de C.V.
Mario Pani No. 200
Col. Santa Fé Cuajimalpa
Del. Cuajimalpa de Morelos
México D.F. C.P. 05348
RFC: IFA090327R38
Especificaciones eléctricas
6V 2A
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las advertencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
CONTENIDO
PRECAUCIONES IMPORTANTES ..............................................................3
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA ...........................................4
ANTES DE COMENZAR ......................................................................5
TABLA DE IDENTIFICACIÓN DE PIEZAS ........................................................6
MONTAJE .................................................................................7

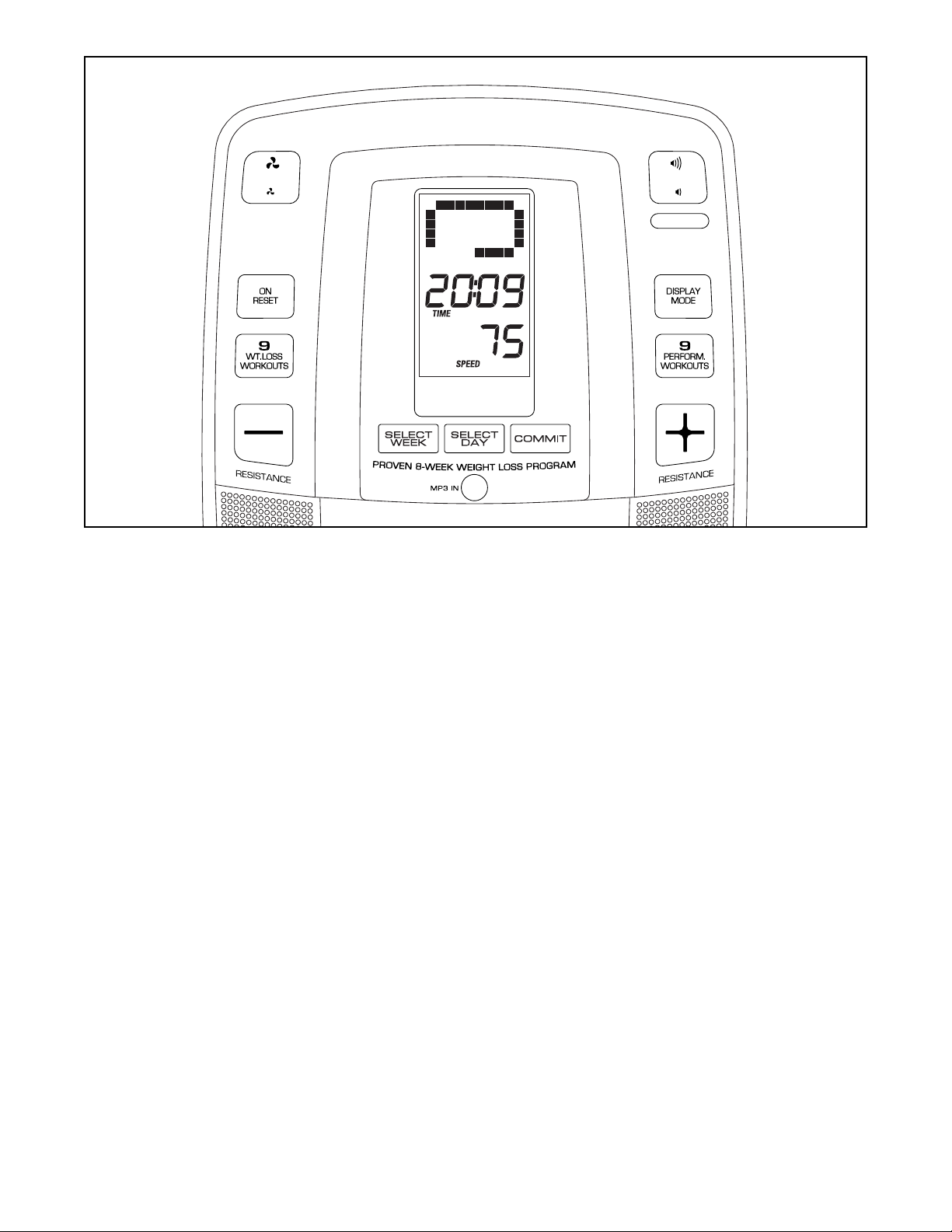

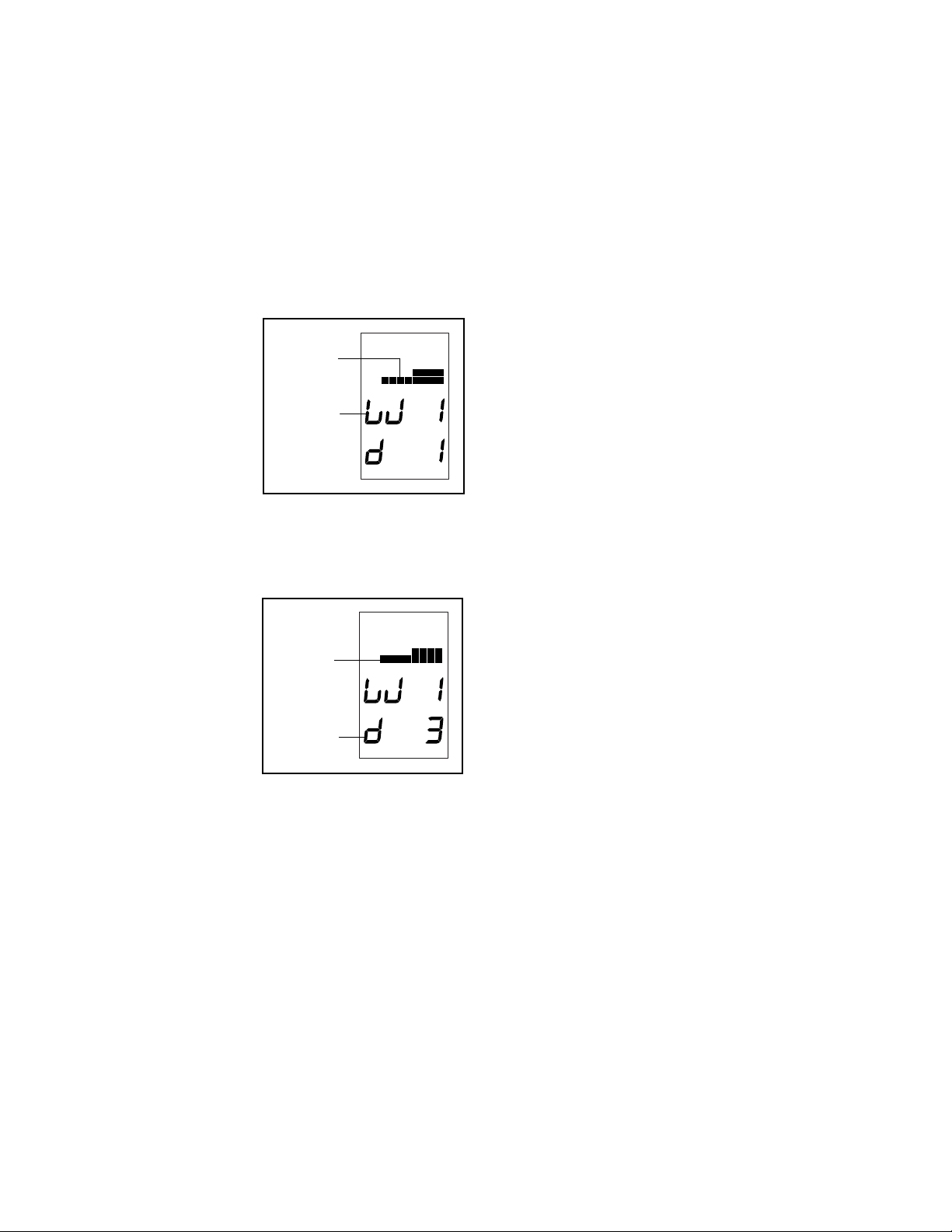

CÓMO USAR EL ENTRENADOR ELÍPTICO .....................................................14

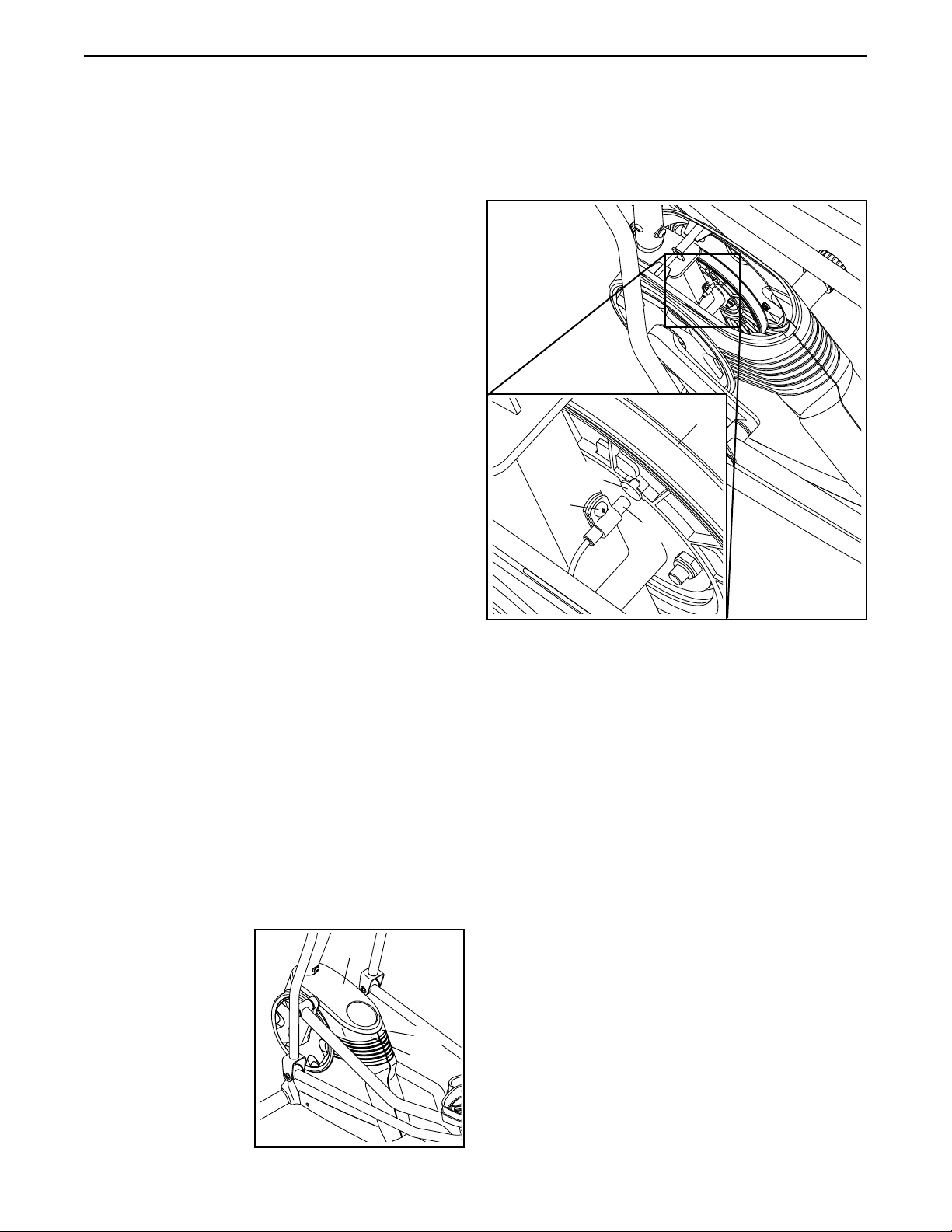

MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS ...............................................20

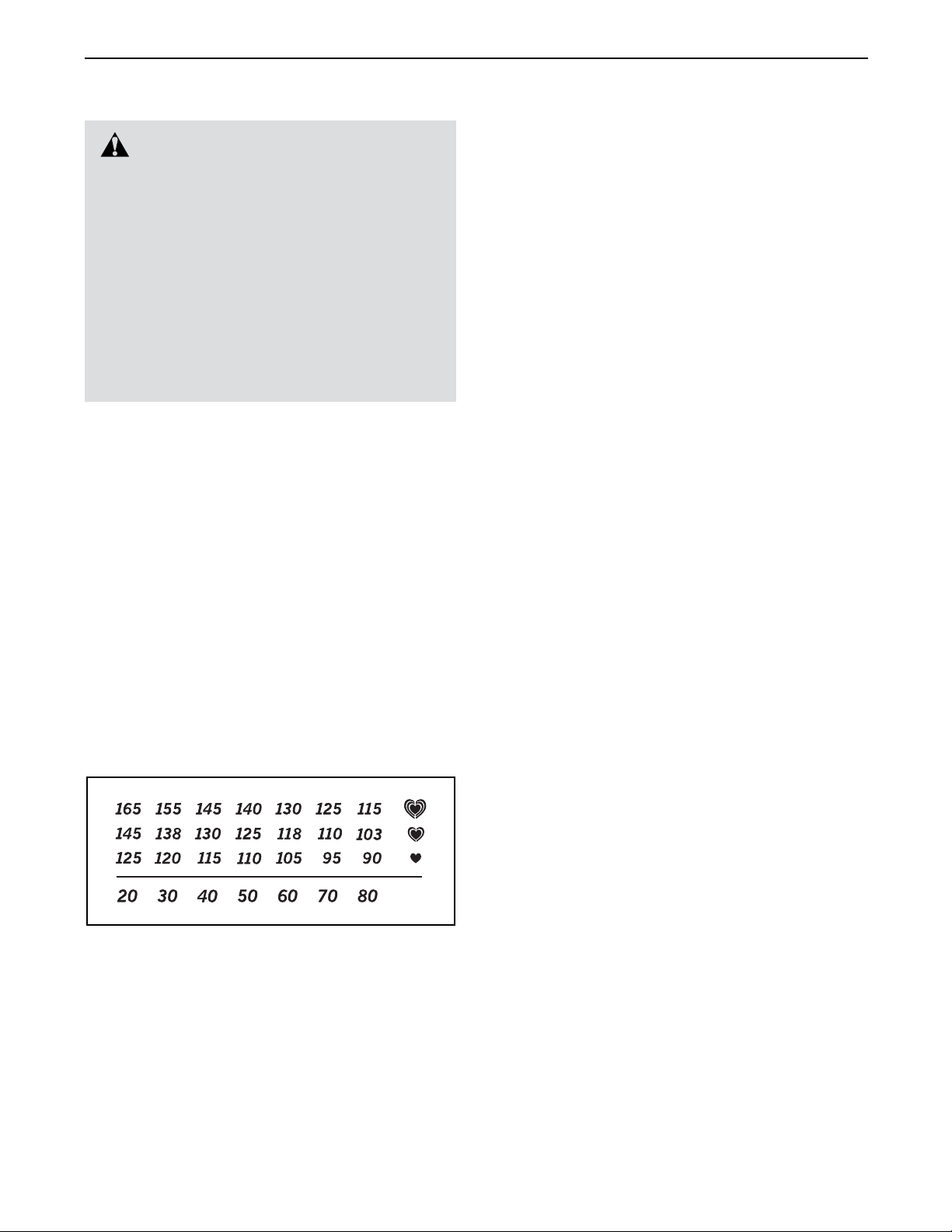

GUÍA DE EJERCICIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
LISTA DE LAS PIEZAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

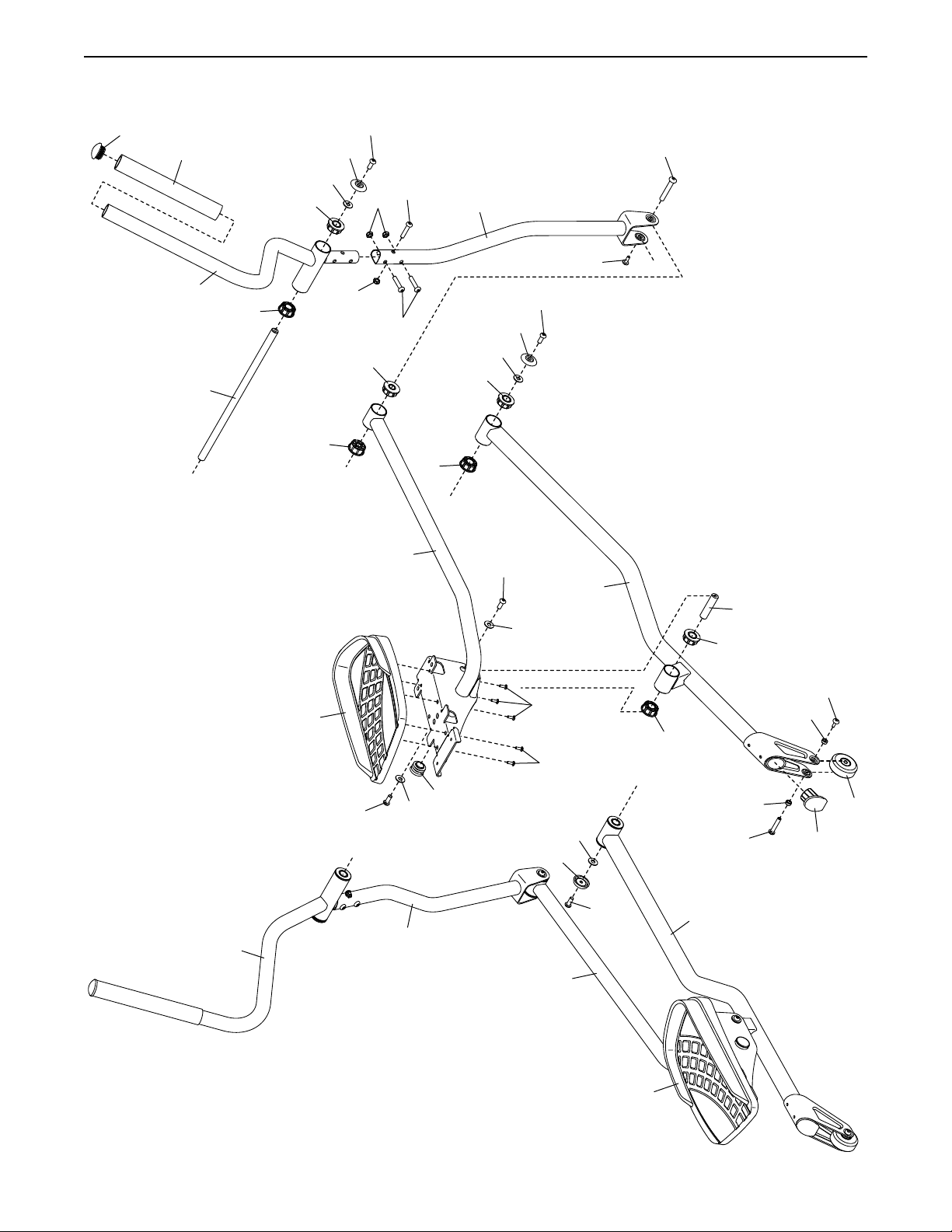

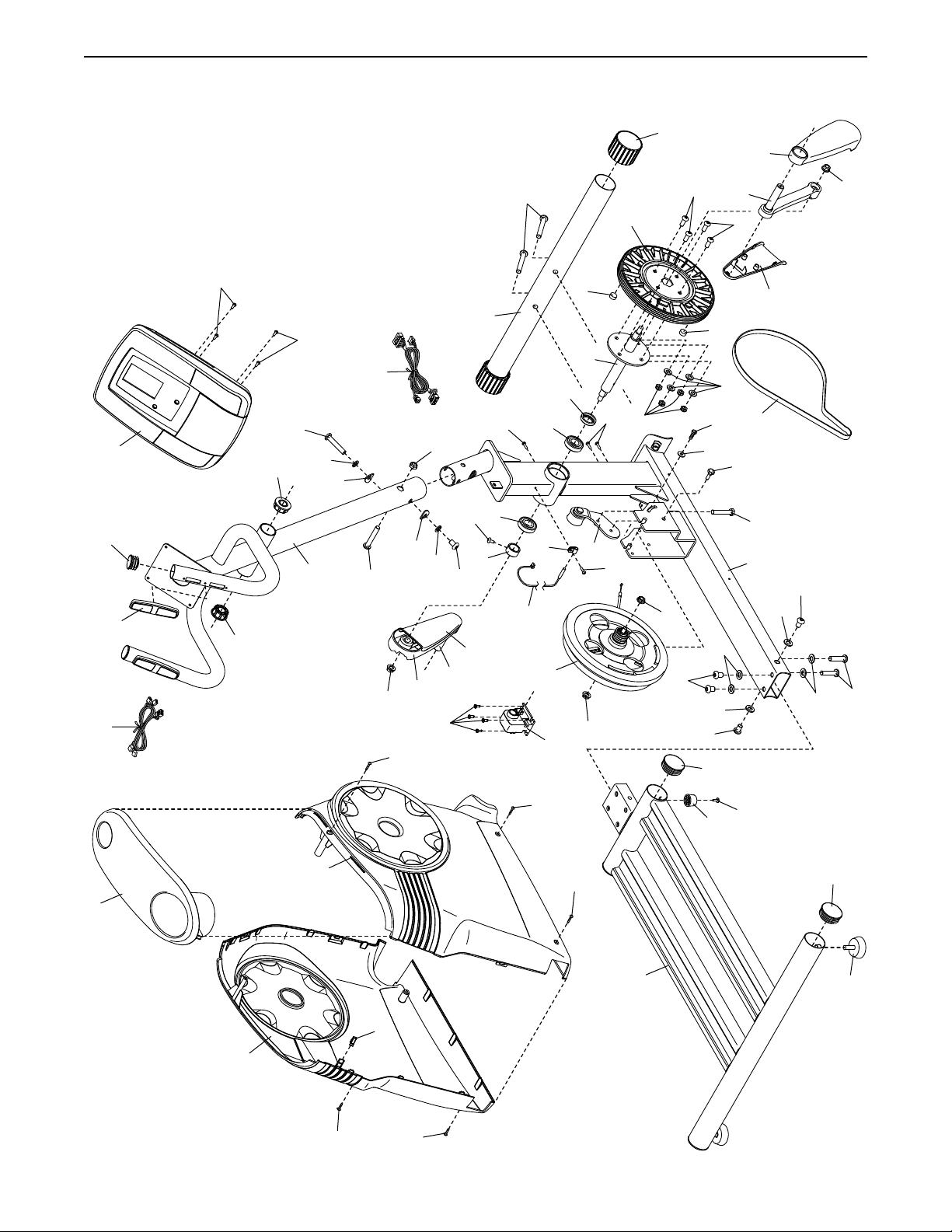

DIBUJO DE LAS PIEZAS ....................................................................26
CÓMO ORDENAR PIEZAS DE REPUESTO ........................................... Contraportada
GARANTÍA LIMITADA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contraportada
PROFORM es una marca registrada de ICON IP, Inc.
2
PRECAUCIONES IMPORTANTES
ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precau-
ciones e instrucciones importantes de este manual y todas las advertencias que se observan en su
entrenador elíptico antes de utilizarlo. ICON no asume ninguna responsabilidad por lesiones personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
1. Es responsabilidad del propietario asegurarse de que todos los usuarios del
entrenador elíptico estén adecuadamente
informados sobre todas las precauciones.
2. Antes de comenzar cualquier programa de
ejercicios, consulte con su médico. Esto es
particularmente importante para individuos
mayores de 35 años o individuos con problemas de salud preexistentes.
3. Use el entrenador elíptico solamente como
se describe en este manual.
4. El entrenador elíptico está diseñado únicamente para uso dentro del hogar. No use el
entrenador elíptico en un entorno comercial,
de alquiler ni institucional.
5. Guarde el entrenador elíptico en un lugar
cerrado, lejos del polvo y la humedad. No
guarde el entrenador elíptico en el garaje ni
en un patio cubierto o cerca de agua.
6. Coloque el entrenador elíptico en una superficie plana, con al menos 3 pies (0,9 m) de
espacio libre en la parte delantera y trasera
del entrenador elíptico y 2 pies (0,6 m) de
espacio libre en cada lado. Para proteger el
suelo o la alfombra de algún daño, coloque
un tapete debajo del entrenador elíptico.
7. Inspeccione y apriete adecuadamente todas
las piezas de manera regular. Reemplace
inmediatamente cualquier pieza gastada.
9. El entrenador elíptico no debe ser usado
por personas que pesen más de 250 libras
(113 kg).
10. Use ropa adecuada mientras hace ejercicios;
no use ropa suelta que pueda engancharse
en el entrenador elíptico. Use siempre calzado deportivo para protegerse los pies al
hacer ejercicio.
11. Sujétese a las barandas o a los brazos al
subir, bajar o usar el entrenador elíptico.
12. El monitor de ritmo cardíaco no es un dispositivo médico. Existen varios factores que
pueden influir en la precisión de las lecturas
del ritmo cardíaco. El monitor de ritmo cardíaco está diseñado únicamente como ayuda
para el ejercicio, determinando las tendencias del ritmo cardíaco en general.
13. El entrenador elíptico no tiene piñón libre;
los pedales seguirán moviéndose hasta que
el volante se detenga. Reduzca la velocidad
de pedaleo de una forma controlada.
14. Mantenga recta la espalda al usar el entrenador elíptico; no arquee la espalda.
15. El ejercitar de más puede causar lesiones
graves o incluso la muerte. Si experimenta
mareos o siente dolor mientras hace ejercicios, deténgase inmediatamente y descanse.
8. Mantenga a los niños menores de 12 años y
animales domésticos alejados del entrenador elíptico en todo momento.
3
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA
Este dibujo muestra la ubicación de la calcomanía
de advertencia. Si falta una calcomanía o ésta
es ilegible, vea la portada de este manual y
solicite una nueva calcomanía de reemplazo
gratuita. Péguela en el lugar indicado. Nota:
La calcomanía puede no mostrarse en su tamaño
real.
4
ANTES DE COMENZAR
Gracias por seleccionar el revolucionario entrenador
elíptico PROFORM® EASY STRIDER. El entrenador
elíptico EASY STRIDER ofrece una variedad impresionante de funciones diseñadas para hacer sus
entrenamientos en casa más agradables y eficaces.
Para su beneficio, lea el manual cuidadosamente
antes de usar el entrenador elíptico. Si tiene pre-
guntas después de leer este manual, por favor vea la
Largo: 5' 8" (173 cm)
Ancho: 2' 2" (66 cm)
Altavoz
Baranda
portada de este manual. Para ayudarnos a asistirlos,
anote el número de modelo y el número de serie del
producto antes de contactarnos. El número del modelo
y la ubicación del número de serie se muestran en la
portada de éste manual.
Antes de seguir leyendo, por favor estudie el dibujo de
abajo y familiarícese con las piezas y sus nombres.
Brazo
Consola
Monitor del Ritmo
Cardíaco
Charola de Accesorios
Pedal
Rodillo
Pata de Nivelación
Rueda
Pista
5
TABLA DE IDENTIFICACIÓN DE PIEZAS
Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
Pueden incluirse piezas adicionales.
Arandela M8
(63)–6
Contratuerca M8
(60)–6
Tornillo M8 x 20mm
(61)–6
Tornillo M10 x 53mm (73)–1
Arandela M10
(64)–6
Contratuerca
M10 (77)–1
Perno M8 x 38mm
(59)–6
Arandela
Dividida M10
(80)–2
Tornillo M4 x 16mm
(56)–4
Tornillo M10 x 20mm
(74)–5
Arandela en
Curva M10
(62)–2
Juego de Pernos M6
(67)–2
Tornillo M10 x 39mm
(75)–2
Perno M10 x 60mm (72)–1
Tornillo M10 x 70mm (76)–2
6
MONTAJE
• Para contratar un técnico autorizado para
ensamblar este producto, llame al
01-800-681-9542.
• El montaje requiere dos personas.
• Coloque todas las piezas en un área despejada y
quite los materiales de empaque. No se deshaga
de los materiales de empaque hasta haber terminado todos los pasos de montaje.
• Las partes del lado izquierdo están marcadas con
“L” o “Left” y las partes del lado derecho están
marcadas con “R” o “Right.”
1. Visite la web www.workoutwarehouse.com/
registration en su computadora y registre su
producto.
• activa su garantía
• le ahorra tiempo si alguna vez necesita contactar al Tecnoservicio
• Para identicar las piezas pequeñas, vea la page
6.
• Además de la(s) herramienta(s) incluida(s),
para el montaje se necesitan las siguientes
herramientas:
un destornillador estrella
un mazo de goma
El montaje puede ser más fácil si tiene un juego
de llaves. Para evitar dañar las piezas, no utilice
herramientas eléctricas.
1
• nos permite avisarle si hay nuevas actualizaciones y ofertas
Nota: Si no dispone de acceso a Internet, llame
al Tecnoservicio (vea la portada de este manual)
para registrar su producto.
2. Con la ayuda de otra persona, coloque parte
de los materiales de empaque (no mostrados)
debajo de la parte delantera de la Armadura (1).
Haga que otra persona sostenga la Armadura
para que no vuelque mientras completa este
paso.
Conecte el Estabilizador Delantero (12) a la
Armadura (1) con dos Tornillos M10 x 70mm
(76).
Retire los materiales de empaque de debajo de
la Armadura (1).
2
12
76
1
7
3. Con la ayuda de otra persona, coloque parte
de los materiales de empaque (no mostrados)
debajo de la parte posterior de la Armadura (1).
3
74
Conecte la Pista (11) a la Armadura (1) con
cuatro Tornillos M10 x 20mm (74), dos Tornillos
M10 x 39mm (75) y seis Arandelas M10 (64)
como se muestra; apriete parcialmente todos
los tornillos y, a continuación, apriételos
completamente.
Retire los materiales de empaque de debajo de
la Armadura (1).
4. Haga que otra persona sostenga el Montante
Vertical (2) cerca de la Armadura (1).
Localice la atadura de cables en el Montante
Vertical (2). Ate el extremo inferior de la atadura
de cables al Cableado Principal (32). A continuación, tire del extremo superior de la atadura de
cables hasta que el Cableado Principal pase a
través del Montante Vertical.
64
74
11
75
4
Atadura de Cables
1
74
64
Clave: Sujete el Cableado Principal (32) al
Montante Vertical (2) con la atadura de cables
para evitar que caiga dentro del Montante
Vertical.
2
Atadura de
Cables
32
1
8
5. Clave: Evite pellizcar el Cableado Principal
(32). Deslice el Montante Vertical (2) por la
Armadura (1).
5
Conecte el Montante Vertical (2) con un Tornillo
M10 x 53mm (73), un Tornillo M10 x 20mm
(74), dos Arandelas Divididas M10 (80) y dos
Arandelas en Curva M10 (62) como se muestra;
no apriete aún completamente los Tornillos.
Termine de conectar el Montante Vertical (2) con
un Perno M10 x 60mm (72) y una Contratuerca
M10 (77); no apriete aún completamente los
Tornillos. Asegúrese de que la Contratuerca
esté en el orificio hexagonal.
72
74
80
62
Evite pellizcar
el Cableado
Principal (32)
2
62
73
80
Orificio Hexagonal
77
32
1

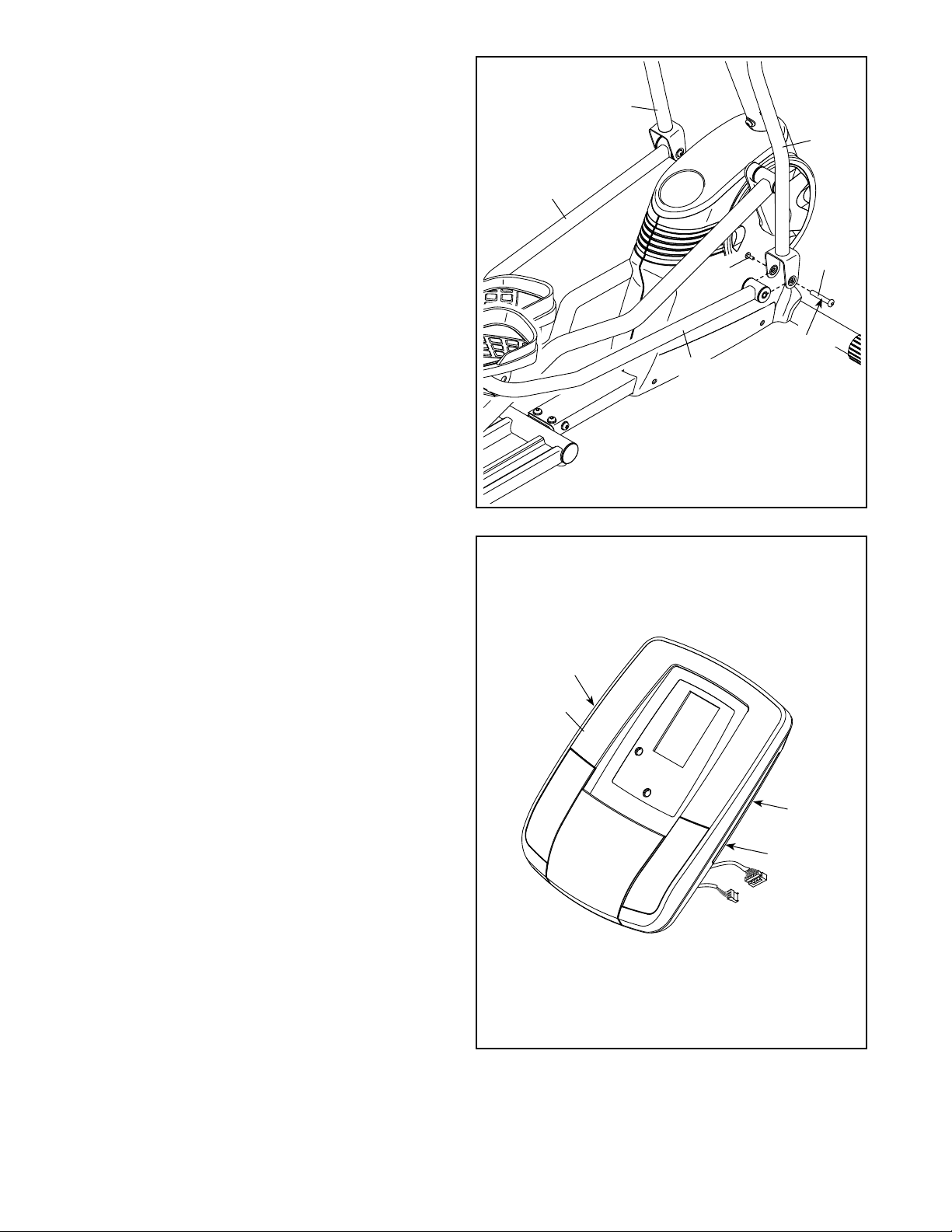

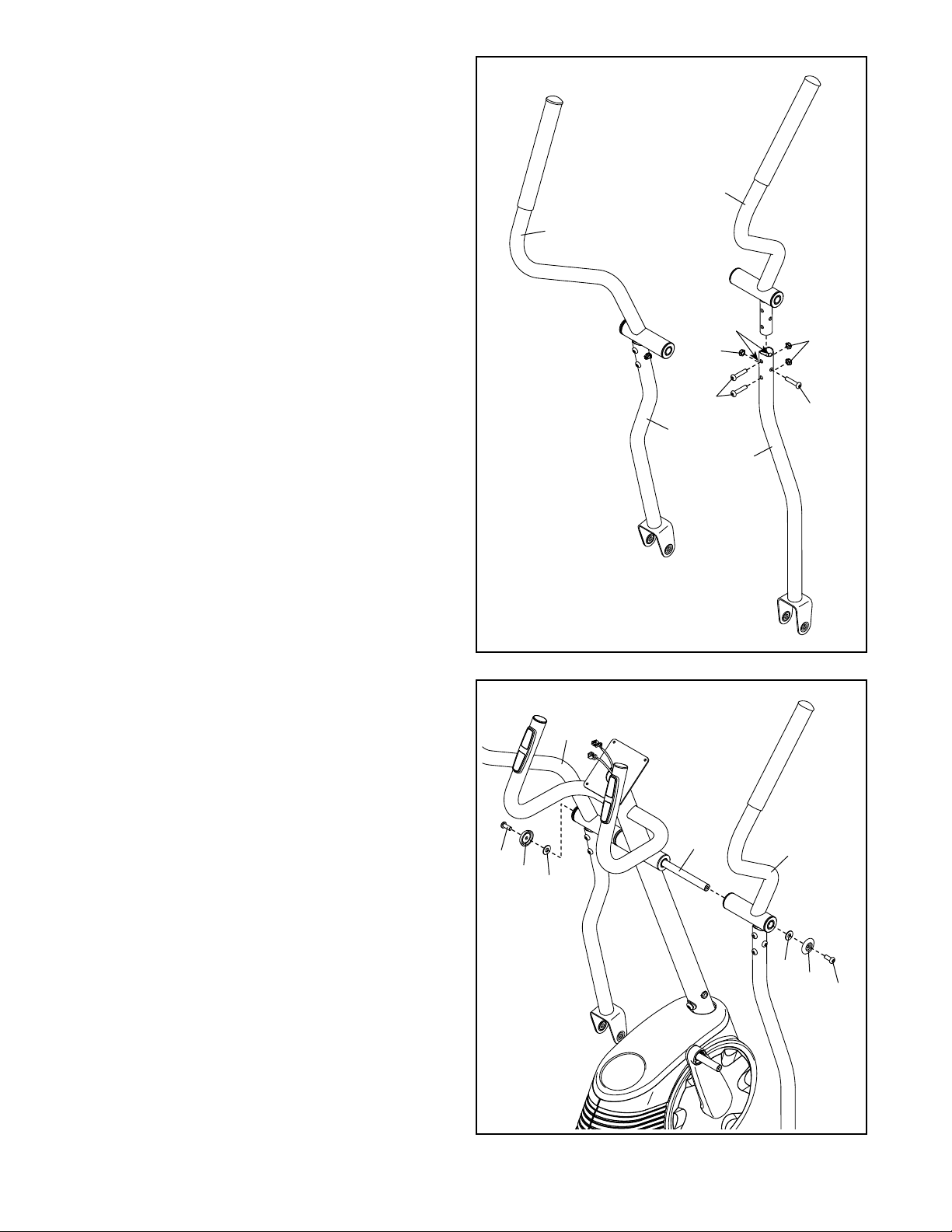

6. Inserte el Eje Largo (18) en el Montante Vertical
(2) y céntrelo.
Utilizando una bolsa de plástico para no man-
charse los dedos, aplique un poco de la grasa
suministrada a ambos extremos del Eje Largo
(18).
6
Grasa
18
2
Grasa
9
