ProForm PETL917091 User Manual
Modelnr. PETL 91709.1
Serienr.
Noteer het serienummer hierboven
voor verdere raadpleging.
Sticker met
serienummer
VRAGEN?
Als u nog vragen hebt of er zijn
onderdelen die ontbreken of beschadigd zijn, neem dan contact
op met de winkel waar u dit product hebt gekocht.
GEBRUIKSAANWIJZING
Bezoek onze website:
www.iconsupport.eu
OPGELET
Lees voor gebruik van dit apparaat alle instructies en voorzorgsmaatregelen in deze handleiding. Bewaar deze handleiding
voor verdere raadpleging.
www.iconeurope.com
INHOUD
DE STICKERS MET WAARSCHUWING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
BELANGRIJKE VOORZORGSMAATREGELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
VOORDAT U BEGINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
M
GEBRUIK EN BIJSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
DE LOOPBAND INKLAPPEN EN VERPLAATSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
PROBLEMEN OPLOSSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
RICHTLIJNEN VOOR HET OEFENEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
LIJST MET ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
GEDETAILLEERDE TEKENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
HET BESTELLEN VAN ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Laatste pagina
INFORMATIE OVER HERGEBRUIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Laatste pagina
DE STICKERS MET WAARSCHUWING
De hier getoonde sticker(s) met waarschuwing
is/zijn op de aangegeven plaats(en) geplakt. Bel,
wanneer een sticker ontbreekt of niet leesbaar
is, het nummer op de omslag van deze handleiding en vraag om een vervangende sticker.
Plak de sticker op de aangegeven plaats.
Opmerking: de sticker(s) worden niet op ware
grootte weergegeven.
PROFORM is een merk van ICON IP, Inc.
2
BELANGRIJKE VOORZORGSMAATREGELEN
WAARSCHUWING: lees alle belangrijke voorzorgsmaatregelen en instructies in
deze handleiding en alle waarschuwingen op uw loopband voordat u deze gebruikt om het risico van
ernstig letsel te verminderen. ICON is niet verantwoordelijk voor persoonlijk letsel of schade door het
ebruik van dit product.
g
1. Raadpleeg uw huisarts voordat u met dit of
enig ander oefenprogramma begint. Dit is bijzonder belangrijk voor mensen ouder dan 35
of mensen met gezondheidsproblemen.
2. Het is de verantwoordelijkheid van de eigenaar zich te ervan te overtuigen dat alle gebruikers van de loopband voldoende op de
hoogte zijn van de voorzorgsmaatregelen en
waarschuwingen.
3. Gebruik de loopband alleen zoals
voorgeschreven.
4. Plaats de loopband op een vlakke ondergrond met minstens 2,4 m ruimte rondom en
achter de loopband en 0,6 m ruimte aan
iedere kant van de loopband. Zorg ervoor dat
de loopband geen luchtopeningen,
luchtroosters blokkeert. Leg een matje onder
de loopband om uw vloer of de vloerbedekking te beschermen.
5. Gebruik de loopband uitsluitend binnenshuis
en uit de buurt van vocht en stof. Plaats de
loopband niet in een garage, op een overdekt
terras of bij water.
6. Gebruik de loopband niet waar spuitbussen
gebruikt worden of waar zuurstof wordt
toegevoegd.
7. Houdt te allen tijde kinderen jonger dan 12
jaar en huisdieren bij de loopband vandaan.
8. De loopband kan alleen door mensen die 136
kg of minder wegen worden gebruikt.
voor zowel mannen als vrouwen. Draag altijd
trainingsschoenen. Gebruik de loopband
nooit met blote voeten, sokken of met sandalen.
11. Steek de stekker alleen in een geaard stopcontact (zie pagina 12). Geen elk ander apparaat moet zich op dezelfde groep bevinden.
12. Als u een verlengsnoer nodig heeft, gebruik
dan alleen een 3-aansluiting, 1 mm
randaarde dat niet langer is dan 1,5 meter.
13. Houd het snoer en de stroomonderbreker uit
de buurt van warme oppervlakken.
14. Loop nooit op de loopband wanneer de elektriciteit uitgeschakeld is. Gebruik de loopband niet wanneer het elektrische snoer of
stekker beschadigd is. Gebruik de loopband
niet als hij niet goed werkt. (Zie PROBLEMEN
OPLOSSEN op pagina 22 als de loopband
niet goed werkt.)
15. Lees de noodstopprocedure grondig door en
test de procedure voordat u de loopband gebruikt (raadpleeg HOE HET APPARANT AAN
TE ZETTEN op pagina 14).
16. Start de loopband nooit wanneer u op de
loopband staat. Houdt u altijd vast aan de
handleuningen wanneer u de loopband gebruikt.
17. De loopband kan een hoge snelheid bereiken.
Stel de snelheid geleidelijk bij om
schokkende versnellingen te voorkomen.
2
snoer met
9. Laat nooit meer dan één persoon de loopband gebruiken.
10. Draag de juiste kleding bij gebruik van de
loopband. Draag geen losse kleding die verstrikt kan raken in de loopband. Atletische
ondersteunende kleding wordt aanbevolen
18. De polssensor is geen medisch apparaat.
Bepaalde factoren zoals bewegingen, kunnen
de nauwkeurigheid van de metingen aantasten. De polssensor dient slechts om een algemene hartslag te meten, als hulpmiddel bij
uw oefeningen.
3
19. Laat de loopband nooit zonder toezicht ronddraaien. Verwijder altijd de sleutel, trek de
tekker uit het stopcontact, en zet de reset/off
s
stroomonderbreker in de uitpositie wanneer u
de loopband niet gebruikt. (zie de tekening op
pagina 5 voor de locatie van de stroomonderbreker.)
20. Voltooi eerst de montage van de loopband
voordat u hem uitklapt, inklapt of verplaatst.
(Zie MONTAGE op pagina 6 en DE LOOPBAND OPKLAPPEN EN VERPLAATSEN op
pagina 20). U moet op veilige wijze in staat
zijn om 20 kg te kunnen optillen, of om de
loopband te verplaatsen.
21. Bij het vouwen of verschuiven van de loopband dient u erop te letten dat de opbergvergrendeling het onderstel stevig in de opslagstand houdt.
22. Steek geen enkel onderwerp in welke opening
dan ook van de loopband.
23. Controleer regelmatig dat alle onderdelen
nog goed vast zitten en draai ze aan indien
nodig.
4.
2
GEVAAR: t
na gebruik van de loopband uit het stopcontact. Eveneens de stekker uit het stopcontact
trekken vóór het schoonmaken van de loopband, voor het plegen van onderhoud en voor
het bijregelen zoals beschreven is in deze
handleiding. Verwijder nooit de motorkap ten-
ij een technicus dat aangeeft. Onderhoud,
z
anders dan de procedures in deze handleiding moeten uitsluitend worden uitgevoerd
door een erkende onderhoudsvertegenwoordiger.
25. Deze loopband is alleen voor huiselijk gebruik bedoeld. Gebruik de loopband niet commercieel of voor verhuur.
26. Te veel oefenen kan tot blessures of zelfs tot
de dood leiden. Wanneer u duizelig wordt of
pijn voelt tijdens het oefenen, stop dan
meteen met oefenen en begin aan een
afkoeling.
rek de stekker altijd direct
BEWAAR DEZE INSTRUCTIES
4
VOORDAT U BEGINT
Dank u dat u hebt gekozen voor de revolutionaire PRO-
®
ORM
F
biedt een reeks aan indrukwekkende functies die zijn
ontwikkeld om uw oefeningen effectiever en leuker te
maken. Als u geen oefeningen doet, kunt u deze unieke
oopband opvouwen, waardoor deze minder dan de
l
helft van de ruimte inneemt van andere loopbanden.
Lees, voor uw welzijn, deze handleiding zorgvuldig
door voor gebruik van de loopband. Raadpleeg de
90 ZLT loopband. Deze 790 ZLT loopband
7
Accessoirehouder
Handleuning
omslag van deze handleiding als u nah et lezen van de
andleiding nog vragen hebt. Noteer het productnum-
h
mer en het serienummer voordat u met ons contact
opneemt. De plaats waar u beide stickers kunt vinden,
wordt op de omslag van de handleiding aangegeven.
Bekijk eerst aandachtig de tekening hieronder en de
verschillende onderdelen, voordat u verder leest.
Bedieningspaneel
Polssensor
Sleutel/Clip
Staander
Loopband
Voetkussentje
Bijstelbouten
van de Roller
Reset/off
Stroomonderbreker
Platform van het Kussen
5
MONTAGE
Tussenstuk van de
Basisvoet (89)–2
#8 x 3/4" Schroef
(1)–4
3/8" Sterring
(12)–4
1/4" Sterring
(10)–2
#8 x 1" Tekschroef
(2)–4
3/8" Borgmoer
(11)–1
5/16" Sterring
(9)–6
Tussenstuk van de
Bout (84)–4
3/8" x 2" Bout (3)–1
3/8" x 4" Bout (5)–4
5/16" x 3/4" Bout
(4)–6
1/4" x 1 1/4" Bout (6)–2
3/8" x 1 3/4" Bout (8)–1
Montage moet door twee personen worden uitgevoerd. Plaats de loopband op een open plek en verwijder het
verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg totdat u de loopband volledig hebt gemon-
eerd. Opmerking: de onderkant van de loopriem van de loopband is voor een goede werking bedekt met een
t
smeermiddel. Tijdens het vervoer kan een klein beetje smeermiddel aan de bovenkant van de loopriem of de ver-
akkingsmateriaal terecht zijn gekomen. Dit is normaal en heeft geen invloed op de werking van de loopband. Als
p
er zich smeermiddel op de bovenkant van de loopriem bevindt, kunt u deze eenvoudigweg afvegen met een
zachte doek en een reiniger zonder schuurmiddel.
Tijdens het monteren zult u de meegeleverde inbussleutels , rubber hamer , uw eigen kruiskopschroevendraaier , Engelse sleutels , draadknipper , een
schaars .
Gebruik de onderstaande tekeningen om te weten hoe u de metalen onderdelen moet monteren. Het nummer tussen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin
deze handleiding. Het getal achter de haakjes is de hoeveelheid die nodig is voor de montage. Opmerking: als
een onderdeel in het onderdelenzakje ontbreekt, controleer dan of het is bevestigd aan een van de onderdelen die gemonteerd moet worden. Om schade aan plastic onderdelen te vermijden, moet u geen elektrisch gereedschap bij het monteren gebruiken. Er zijn mogelijk extra metalen onderdelen meegeleverd.
6
. Zorg dat het snoer niet in het stopcontact zit.
1
erwijder de 3/8" Borgmoer (11), de 3/8" x 2"
V
Bout (3), en de verzendbeugel (C) van de Basis
(60). Verwijder de verzendbeugel van de andere
kant van de loopband. Gooi de verzendbeugels
eg. Bewaar de Borgmoerenen de Bouten voor
w
stap 3 en 6.
1
C
60
3
11
2. Draai de loopband voorzichtig naar de linkerkant
met de hulp van een tweede persoon. Vouw het
Onderstel (53) gedeeltelijk zodat de loopband
stabieler is; vouw het Onderstel nog niet
volledig in.
Verwijder de twee aangegeven bouten (A) en de
verzendbeugel (B) en gooi deze weg.
Snij de verzendbanden los die de Draadharnas
(86) aan het Basis (60) bevestigt. Plaats een
draad in het aangegeven gat in de Basis en gebruik de band om de Draadharnas uit het gat te
trekken.
Bevestig twee Basisvoeten (88) aan de Basis
(60) in de getoonde richtingen met twee
Tussenstukken van de Basisvoet (89) en twee
#8 x 1" Tekschroeven (2). Bevestig dan twee
Basisvoeten (88) met twee #8 x 1"
Tekschroeven (2).
2
89
53
88
2
B
86
Gat
89
A
60
88
2
88
2
88
2
3. Bevestig een Wiel (90) met de 3/8" x 2" Bout (3)
en de 3/8" Borgmoer (11) die u hebt verwijderd
in stap 1. Draai de moer niet te vast; het Wiel
moet vrij kunnen draaien.
Druk een Basiskapje (85) in het Basis (60).
3
3
90
11
60
85
7
. Zoek naar de Rechter Staander (79) en naar het
4
Tussenstuk van de Rechter Staander (83).
Plaats de Draadharnas (86) door het tussenstuk
van de Rechter Staander zoals wordt
eergegeven. Plaats het Tussenstuk van de
w
Rechter Staander op de Basis (60).
4
79
86
Draadband
86
Plaats de Rechter Staander (79) bij de Basis
60) met de hulp van een tweede persoon.
(
Raadpleeg de inzettekening. Bind de draadband in de Rechter Staander stevig rond het
uiteinde van de Draadharnas (86). Trek dan aan
de andere kant van het draadband tot de
Draadharnas helemaal door de Rechter
Staander is geleid.
5. Houd een Tussenstuk van de Bout (84) in het
onderste uiteinde van de Rechter Staander (79).
Plaats een 3/8" x 4" Bout (5) met een 3/8"
Sterring (12) in de Rechter Staander en het
Tussenstuk van de Bout. Herhaal deze stap
met een tweede Tussenstuk van de Bout
(84), een 3/8" x 4" Bout (5), en een 3/8"
Sterring (12).
Houd de Rechter Staander (79) tegen het
Tussenstuk van de Rechter Staander (83). Zorg
dat u de Draadharnas (86) niet beklemd.
Draai de 3/8" x 4" Bouten (5) vast tot de koppen
van de bouten de Linker Staander raken; draai
de Bouten nog niet helemaal vast.
86
5
83
60
79
Draad-
band
5
79
12
86
84
83
8
6. Leg de loopband voorzichtig op zijn rechterkant
met de hulp van een tweede persoon. Vouw het
Onderstel (53) gedeeltelijk zodat de loopband
tabieler is; vouw het Onderstel nog niet
s
volledig in.
Verwijder de twee aangegeven bouten (A) en de
verzendbeugel (B) en gooi deze weg.
6
A
B
53
Bevestig een Wiel (90) met de 3/8" x 2" Bout (3)
en de 3/8" Borgmoer (11) die u hebt verwijderd
in stap 1. Draai de moer niet te vast; het Wiel
moet vrij kunnen draaien.
7. Druk een Basiskapje (85) in het Basis (60).
Houd een Tussenstuk van de Bout (84) in het
onderste uiteinde van de Linker Staander (77).
Plaats een 3/8" x 4" Bout (5) met een 3/8"
Sterring (12) in de Linker Staander en het
Tussenstuk van de Bout. Herhaal deze stap
met een tweede Tussenstuk van de Bout
(84), een 3/8" x 4" Bout (5), en een 3/8"
Sterring (12).
Plaats het Tussenstuk van de Linker Staander
(82) en de Linker Staander (77) tegen de Basis
(60). Draai de 3/8" x 4" Bouten (5) vast tot de
koppen van de bouten de Linker Staander
raken; draai de Bouten nog niet helemaal
vast.
3
90
11
7
77
85
84
5
12
82
84
60
Leg met de hulp van een tweede persoon de
loopband neer zodat de Basis (60) plat op de
vloer ligt.
8. Zoek naar de Rechter Handleuning (105). Laat
een tweede persoon de Rechter Handleuning
naast de Rechter Staander (79) houden.
Plaats de Draadharnas (86) in de onderkant van
de Rechter Handleuning (105) en uit het gat aan
de bovenkant van de Rechter Handleuning.
Steek de beugel op de Rechter Handleuning
(105) in de bovenkant van de Rechter Staander
(79).
Maak de Rechter Handleuning (105) vast aan
de Rechter Staander (79) met drie 5/16" x 3/4"
Bouten (4) en drie 5/16" Sterringen (9); draai de
Bouten nog niet te vast. Zorg dat u de
Draadharnas (86) niet beklemd.
8
Gat
4
9
4
79
86
105
9
9. Steek de beugel van de Linker Handleuning
(106) in de bovenkant van de Linker Staander
(77).
aak de Linker Handleuning (106) vast aan de
M
Linker Staander (77) vast met drie 5/16" x 3/4"
Bouten (4) en drie 5/16" Sterringen (9); draai de
Bouten nog niet te vast.
9
106
4
9
4
77

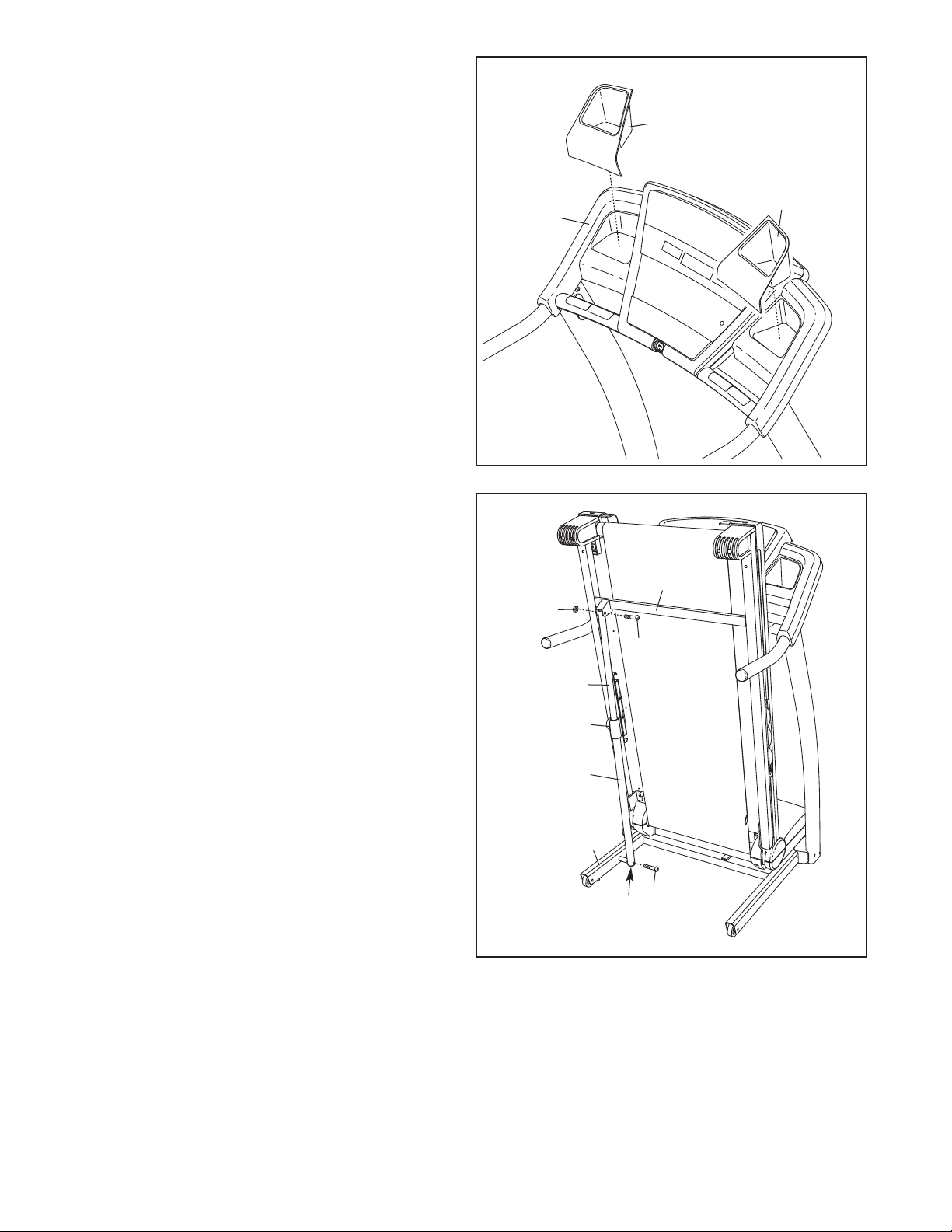

10. Laat een tweede persoon het bedieningspaneel
vasthouden bij de Rechter Staander (79).
Verbind de Draadharnas (86) met de
Bedieningspaneelbedrading. Raadpleeg de
inzettekening. De koppelstukken zouden
gemakkelijk samen moeten glijden en op
hun plaats moeten klikken. Als dit niet
gebeurt, dient u een van de koppelstukken te
draaien en het nog eens te proberen. HET BE-
DIENINGSPANEEL KAN WANNEER DE KOPPELSTUKKEN NIET GOED IN ELKAAR ZITTEN BESCHADIGD WORDEN WANNEER U
DE STROOM INSCHAKELT. Verwijder de
draadband uit de Draadharans. Plaats de
aangegeven connector en overmatige bedrading in de Rechter Handleuning (105).
Plaats de Bedieningspaneel op de Rechter
Handleuning (105) en Linker Handleuning (niet
afgebeeld). Zorg dat u de bedrading niet bek-
lemt.
11. Zorg ervoor dat de draden niet in de Rechter
Handleuning (105) bekneld raken.
Bevestig het bedieningspaneel aan de Rechter
Handleuning (105) met twee #8 x 3/4"
Schroeven (1) en een 1/4" x 1 1/4" Bout (6) met
een 1/4" Sterring (10). Herhaal deze stap voor
de linkerkant van het bedieningspaneel.
Draai de vier Schroeven en de vier Bouten
met de vingers vast voordat u ze helemaal
vastdraait.
10
Bedienings-
paneel
105
79
11
Bedieningspaneel
105
Draad van
86
Bediening-
spaneel
Draadband
het
Draad
van het
Bediening-
spaneel
86
Zie stappen 5 en 7 tot en met 9. Draai alle
bouten vast die worden gebruikt in deze
montagestappen.
1
10
6
10
Loading...
