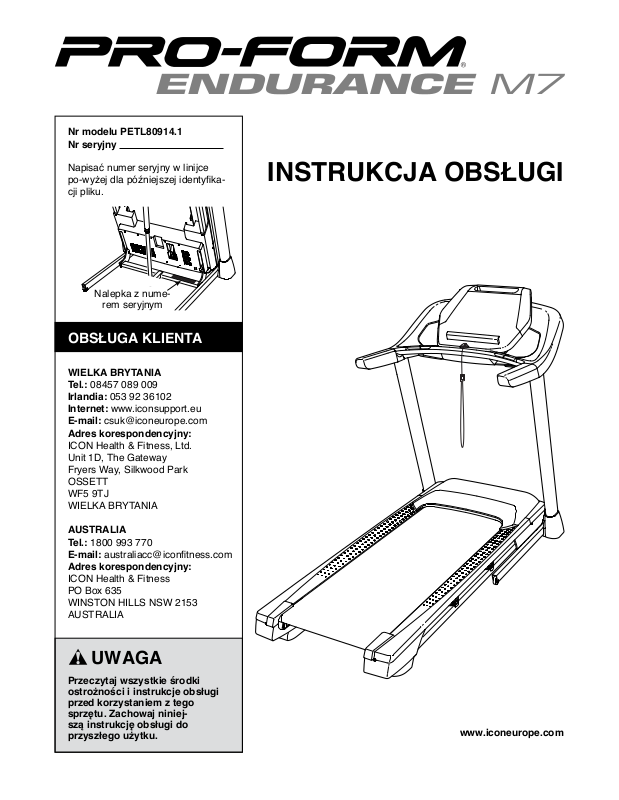

ProForm PETL809141 User Manual

Nr modelu PETL80914.1

Nr seryjny

Napisać numer seryjny w linijce po-wyżej dla późniejszej identykacji pliku.

Nalepka z nume-

rem seryjnym

OBSŁUGA KLIENTA

WIELKA BRYTANIA

Tel.: 08457 089 009 Irlandia: 053 92 36102 Internet: www.iconsupport.eu E-mail: csuk@iconeurope.com Adres korespondencyjny:

ICON Health & Fitness, Ltd. Unit 1D, The Gateway Fryers Way, Silkwood Park OSSETT WF5 9TJ WIELKA BRYTANIA

INSTRUKCJA OBSŁUGI

AUSTRALIA

Tel.: 1800 993 770 E-mail: australiacc@icontness.com Adres korespondencyjny:

ICON Health & Fitness PO Box 635 WINSTON HILLS NSW 2153 AUSTRALIA

UWAGA

Przeczytaj wszystkie środki ostrożności i instrukcje obsługi przed korzystaniem z tego sprzętu. Zachowaj niniejszą instrukcję obsługi do przyszłego użytku.

www.iconeurope.com

SPIS TREŚCI

UMIESZCZENIE NALEPKI OSTRZEGAWCZEJ ...................................................2

WAŻNE ŚRODKI OSTROŻNOŚCI ..............................................................3

ZANIM ZACZNIESZ .........................................................................5

TABELA IDENTYFIKUJĄCA CZĘŚCI ............................................................6

MONTAŻ ..................................................................................7

JAK KORZYSTAĆ Z BIEŻNI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

JAK SKŁADAĆ I PRZEMIESZCZAĆ BIEŻNIĘ ....................................................22

KONSERWACJA I ROZWIĄZYWANIE PROBLEMÓW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

WSKAZÓWKI DOTYCZĄCE ĆWICZEŃ .........................................................26

LISTA CZĘŚCI .............................................................................27

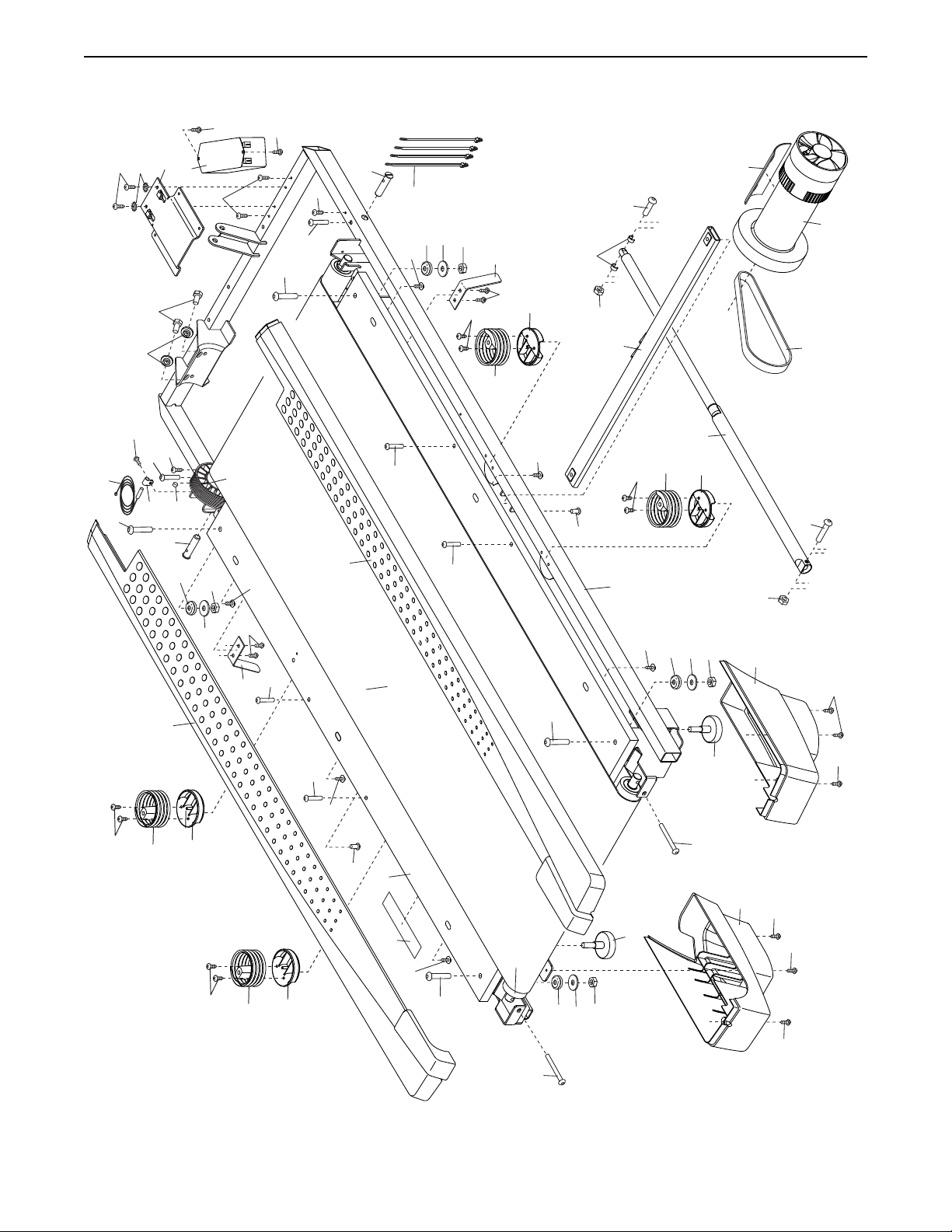

RYSUNEK ZŁOŻENIOWY ...................................................................28

ZAMAWIANIE CZĘŚCI ZAMIENNYCH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tylna okładka

INFORMACJE O RECYKLINGU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tylna okładka

UMIESZCZENIE NALEPKI OSTRZEGAWCZEJ

Pokazane tutaj nalepki ostrzegawcze zostały umieszczone we wskazanych miejscach. Jeśli

nalepki brak lub jest nieczytelna, proszę zadzwonić pod numer telefonu podany na pierwszej stronie okładki niniejszego podręcznika i poprosić o darmową nalepkę zamienną. Umieścić nalepkę w pokazanym miejscu.

Uwaga: nalepki mogą być pokazane w rozmiarze innym, niż rzeczywisty.

PROFORM jest zarejestrowanym znakiem towarowym rmy ICON Health & Fitness, Inc.

WAŻNE ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: aby zminimalizować ryzyko poparzeń, pożaru, porażenia prądem

lub obrażeń ciała, przed użyciem bieżni należy przeczytać wszystkie ważne ostrzeżenia i instrukcje zawarte w niniejszym podręczniku oraz ostrzeżenia umieszczone na bieżni. ICON nie ponosi odpowiedzialności za obrażenia ciała lub straty majątkowe spowodowane przez produkt lub przez jego użycie.

1. Na właścicielu bieżni spoczywa obowiązek poinformowania wszystkich jej użytkowników o ostrzeżeniach i środkach ostrożności.

2. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń skonsultuj się z lekarzem. Jest to szczególnie ważne dla osób powyżej 35 roku życia lub z historią problemów zdrowotnych.

3. Używaj bieżni wyłącznie w sposób opisany poniżej.

4. Bieżnia służy tylko do użytku domowego. Bieżnia nie nadaje się do zastosowań komercyjnych, do wynajmu i użytkowania w instytucjach.

5. Trzymaj bieżnię w pomieszczeniu, z dala od kurzu i wilgoci. Nie umieszczaj bieżni w garażu, na zadaszonym patio ani w pobliżu wody.

6. Ustaw bieżnię na równej powierzchni, zachowując przynajmniej 2,4 m wolnego miejsca za nią i 0,6 m po bokach. Nie umieszczaj bieżni w miejscu, gdzie blokowane są otwory wentylacyjne. Aby uniknąć uszkodzenia podłogi lub dywanu, pod bieżnią umieść matę.

ubrań sportowych. Zawsze należy mieć

na sobie buty sportowe. Nigdy nie korzystaj z bieżni na boso, w skarpetach czy w sandałach.

12. Kabel zasilający (patrz str. 16) należy podłączyć do obwodu uziemionego. Do używanego obwodu nie powinny być podłączone żadne inne urządzenia.

13. Jeżeli konieczny jest przedłużacz, należy używać wyłącznie przewodu 3-żyłowego kalibru 14 (1 mm2), który nie jest dłuższy niż 1,5 m.

14. Należy trzymać kabel zasilający z dala od nagrzanych powierzchni.

15. Nigdy nie poruszaj pasem, kiedy zasilanie bieżni jest odłączone. Nie używaj bieżni, jeśli przewód zasilający lub wtyczka są uszkodzone lub jeśli bieżnia działa nieprawidłowo. (Jeśli bieżnia nie działa prawidłowo, patrz KONSERWACJA I ROZWIĄZYWANIE

PROBLEMÓW na str. 23.)

16. Przed użyciem bieżni należy przeczytać,

zrozumieć i przetestować procedurę zatrzymywania awaryjnego bieżni (patrz JAK WŁĄCZYĆ ZASILANIE na str. 18).

7. Nie używaj bieżni w pomieszczeniach, gdzie stosuje się produkty w aerozolu lub tlen.

8. Nie dopuszczaj do kontaktu z bieżnią dzieci w wieku poniżej 12 lat i zwierząt domowych.

9. Z bieżni mogą korzystać wyłącznie osoby o masie do 150 kg.

10. Na bieżni może przebywać tylko jedna osoba.

11. W czasie korzystania z bieżni należy mieć

na sobie odpowiednią odzież sportową. Nie należy wkładać luźnych ubrań, które mogłyby wkręcić się w mechanizm bieżni. Zarówno dla mężczyzn jak i kobiet zaleca się stosowanie

17. Nigdy nie uruchamiaj bieżni, stojąc na pasie. W czasie korzystania z bieżni zawsze trzymaj się poręczy.

18. Bieżnia może osiągać duże prędkości. Zmianę prędkości należy wprowadzać w małych przyrostach, by uniknąć nagłego zwiększenia (lub zmniejszenia) prędkości.

19. Czujnik tętna nie jest urządzeniem lekarskim. Na dokładność odczytów tętna mogą wpłynąć różne czynniki, na przykład poruszanie się użytkownika. Czujnik tętna ma służyć jedynie jako pomoc w ćwiczeniach w zakresie ogólnego określania tendencji zmian rytmu

pracy serca.

20. Nie należy nigdy oddalać się od uruchomio-

nej bieżni. Jeśli bieżnia nie jest używana, zawsze wyjmij klucz, przesuń wyłącznik do pozycji Off (wył.) (położenie wyłącznika przedstawiono na rysunku na str. 5) i odłącz przewód zasilający.

21. Nie próbuj przesuwać bieżni przed ukończeniem jej montażu. (Patrz MONTAŻ na str. 7 oraz JAK SKŁADAĆ I PRZEMIESZCZAĆ BIEŻNIĘ na str. 22.) Aby przemieszczać bieżnię, musisz być w stanie podnieść 20 kg.

22. Składając lub przesuwając bieżnię, upewnij się, że zatrzask zamykający bezpiecznie trzyma ramę w pozycji przechowywania.

23. Nie należy zmieniać pochylenia bieżni poprzez podkładanie pod nią jakichkolwiek przedmiotów.

24. Nigdy nie wkładaj żadnych przedmiotów w otwory bieżni.

25. Regularnie badaj i odpowiednio dokręcaj wszystkie elementy bieżni.

26. NIEBEZPIECZEŃSTWO:

zaraz po zakończeniu ćwiczeń, przed czyszczeniem bieżni oraz przed konserwacją i opisanymi w instrukcji procedurami regulacji zawsze wyjmuj z gniazdka kabel zasilania. Nigdy nie zdejmuj pokrywy silnika, chyba że poinstruował Cię tak upoważniony przedstawiciel serwisu. Inna czynności obsługowe niż opisane w tej instrukcji obsługi powinny być przeprowadzane wyłącznie przez przedstawiciela autoryzowanego serwisu.

27. Przemęczenie podczas ćwiczeń może skutkować poważnymi obrażeniami lub śmiercią. Jeśli podczas wykonywania ćwiczeń odczuwasz ból lub zawroty głowy, natychmiast przerwij ćwiczenia i odpocznij.

ZACHOWAJ TĘ INSTRUKCJĘ OBSŁUGI

ZANIM ZACZNIESZ

Dziękujemy za wybranie nowej bieżni PROFORM® ENDURANCE M7. Bieżnia ENDURANCE M7 oferuje imponujący zestaw funkcji, dzięki którym Twoje ćwiczenia w domu będą przyjemniejsze i efektywniejsze.

Dla własnej korzyści, przeczytaj uważnie niniejszy podręcznik przed rozpoczęciem korzystania z bieżni. Jeśli będziesz mieć pytania po przeczytaniu

niniejszego podręcznika, prosimy o spojrzenie na

Długość: 185 cm Szerokość: 91 cm

Poręcz

pierwszą stronę okładki niniejszego podręcznika. Aby pomóc nam w rozwiązaniu Twego problemu, zanotuj numer modelu produktu oraz numer seryjny przed skontaktowaniem się z nami. Numer modelu oraz miejsce naklejki z numerem seryjnym są pokazane na pierwszej stronie okładki niniejszego podręcznika.

Przed dalszą lekturą prosimy o zapoznanie się z częściami oznakowanymi na poniższej ilustracji.

Konsola

Czujnik tętna

Klucz/zacisk

Pas bieżni

Szyna

Krążek koła pasowego luźnego wkręty regulacyjne

Pokrywa silnika

Wyłącznik

Kółko

Poduszki platformy

TABELA IDENTYFIKUJĄCA CZĘŚCI

Prosimy kierować się poniższymi rysunkami w celu rozpoznania części użytych do montażu. Liczba w nawiasach poniżej każdego rysunku to kluczowy numer części z LISTY CZĘŚCI znajdującej się pod koniec niniejszego podręcznika. Liczba po nawiasach to liczba części potrzebnych do montażu. Uwaga: jeśli części nie ma w torbie z

częściami, sprawdź, czy została ona już zmontowana. Dodatkowego sprzętu mogą być włączone.

Podkładka odginana

1/4" (26)–8

Wkręt srebrny

#8 x 1/2" (10)–1

Sprężyna

zatrzasku (98)–2

Wkręt 5/16" x 2 1/4" (28)–4

Podkładka

odginana 5/16" (11)–4

Wkręt #8 x 1/2"

(1)–8

Wkręt 5/16" x 3/4"

(93)–2

Podkładka odginana

3/8" (13)–6

Wkręt #8 x 3/4"

(4)–8

Śruba 5/16" x 1 3/4" (94)–1

Śruba pasowana 5/16" x 2 1/4"

Wkręt #10 x 3/4"

(95)–1

Nakrętka 5/16"

(34)–2

(9)–4

Wkręt 3/8" x 4" (7)–6

MONTAŻ

• Do montażu potrzebne są dwie osoby.

• Umieść wszystkie części w uprzątniętym miejscu i usuń wszystkie materiały opakowaniowe. Nie wyrzucaj materiałów opakowaniowych do zakończenia wszystkich etapów montażu.

• Po transporcie na zewnętrznych częściach bieżni może znajdować się smar. Jest to normalne. Jeśli na bieżni znajduje się smar, wytrzyj go miękką szmatką z łagodnym, nieściernym środkiem czyszczącym.

• Części lewe oznaczone są „L” lub „Left”, a prawe „R” lub „Right”.

1. Udaj się na stronę internetową

www.iconsupport.eu i zarejestruj produkt.

• aktywacja gwarancji

• oszczędność czasu przy kontakcie z Obsługą Klienta

• Informacje pomocne w identykacji małych części znajdują się na str. 6.

• Do montażu niezbędne są następujące narzędzia:

załączone klucze sześciokątne

jeden śrubokręt krzyżakowy

Nie używaj narzędzi z napędem elektrycznym, aby nie zniszczyć części bieżni.

• informowanie przez nas o nowych wersjach i specjalnych ofertach

Uwaga: jeśli nie masz dostępu do Internetu,

zadzwoń do Obsługi Klienta (p. czołowa okładka niniejszego podręcznika) by zarejestrować produkt.

2. Upewnij się, że kabel zasilający jest odłą-

czony od gniazda.

Wciśnij zaślepkę podstawy (74) z obu stron pod-

stawy (85).

Znajdź prawy wspornik (90). Niech druga osoba

przytrzyma prawy wspornik w pobliżu podstawy (85).

Patrz rysunek. Zamocuj sznurek w prawym

wsporniku (90) bezpiecznie wokół końca przewodu wspornika (81). Następnie włóż przewód wspornika do dolnego końca prawego wspornika, przeciągając drugi koniec linki do przeciągnięcia przewodu przez prawy wspornik.

Linka do

przeciągnięcia

przewodu

Linka do

przeciągnięcia

przewodu

3. Umieść prawy wspornik (90) przy podstawie

(85). Wciśnij przelotkę (77) do kwadratowego otworu w prawym wsporniku. Uważaj, aby nie

przyciąć przewodu uziomowego.

Następnie przymocuj przewód uziomowy do

prawego wspornika (90) za pomocą srebrnego wkręta #8 x 1/2" (10).

Przewód

uziomowy

Kwadratowy

otwór

4. Przytrzymaj prawy wspornik (90) dosunięty do

podstawy (85). Uważaj, aby nie przycisnąć przewodów. Częściowo dokręć trzy wkręty 3/8" x 4" (7) za pomocą trzech podkładek odginanych 3/8" (13) do prawego wspornika i podstawy; nie

dokręcaj jeszcze całkowicie wkrętów.

Na takiej samej zasadzie przymocuj lewy

wspornik (nie pokazano). Uwaga: z lewej

strony nie ma przewodów.

Przewody

5. Znajdź lewą i prawą pokrywę podstawy (82, 83).

Wsuń lewą i prawą pokrywę podstawy na lewy i prawy wspornik (89, 90) tak, jak pokazano.

6 . Ustaw poręcz (84) na prawym wsporniku (90).

Upewnij się, że przewód wspornika (81) nie jest ściśnięty.

Przymocuj poręcz (84) za pomocą dwóch

wkrętów 5/16" x 2 1/4" (28) i dwóch podkładek odginanych 5/16" (11). Załóż obydwa wkręty, a

następnie dokręć je.

Na takiej samej zasadzie przymocuj drugą

poręcz (nie pokazano). Uwaga: z lewej strony

nie ma przewodu.

Zdejmij i usuń dwa wskazane wkręty (A) z obu

poręczy (84) (pokazano tylko z jednej strony).

7. Umieść moduł konsoli przednią stroną w dół na

miękkiej powierzchni aby uniknąć zadrapania konsoli. Zdejmij i odłóż na bok cztery wkręty 1/4" x 1/2" (2).

Znajdź lewą podstawkę (36) z napisem na dole.

Przymocuj lewą podstawkę za pomocą czterech wkrętów #8 x 1/2" (1). Załóż wszystkie cztery wkręty, a następnie dokręć je. Uważaj, aby nie

dokręcać zbyt mocno wkrętów.

W ten sam sposób przymocuj prawą pod-

stawkę (27).

Moduł

konsoli
