ProForm PETL798101, PETL798100 User Manual
Nº del Modello PETL79810.0
Nº di Serie
Riportare il numero di serie nello
spazio soprastante per eventuali comunicazioni future.
Etichetta del
Nº. di Serie
DOMANDE?
Come fabbricanti, ci siami imposti di
provvedere alla completa soddisfazione della cliente. Se avete domande, oppure rinvenite parti mancanti, si prega di vedere le seguenti
informazioni:
MANUALE DʼISTRUZIONI
800 865114
lunedì–venerdì, 10.00–13.00 e
14.00–18.00 (non accessibile da
telefoni cellulari)
Fax: 0755910105
email: csitaly@iconeurope.com
sito web: www.iconsupport.eu
ATTENZIONE
Leggere tutte le istruzioni e precauzioni riportate in questo manuale prima di utilizzare questa
attrezzatura. Conservare il manuale per ogni successivo riferimento.
www.iconeurope.com
INDICE
POSIZIONE DELLE ETICHETTE DI AVVERTENZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
M
USO DEL CARDIOFREQUENZIMETRO A TORACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
FUNZIONAMENTO E REGOLAZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
PIEGATURA E SPOSTAMENTO DEL TAPIS ROULANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
LOCALIZZAZIONE GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
GUIDA AGLI ESERCIZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
ELENCO PEZZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
DISEGNO ESPLOSO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
ORDINAZIONE DEI PEZZI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retrocopertina
INFORMAZIONI PER IL RICICLO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retrocopertina
POSIZIONE DELLE ETICHETTE DI AVVERTENZA
Il disegno mostra la posizione delle
etichette di avvertenza. Se un'etichetta è
mancante o illeggibile, consultare la copertina del presente manuale e richiederne gratuitamente una in sostituzione.
Applicare lʼetichetta nella posizione indicata. Nota: queste etichette potrebbero non
essere raffigurate nelle dimensioni reali.
PROFORM è un marchio registrato di ICON IP, Inc.
2
PRECAUZIONI IMPORTANTI
AVVERTENZA: per ridurre il rischio di incidenti gravi, leggere tutte le precauzioni e le
istruzioni importanti contenute nel presente manuale nonché tutte le avvertenze riportate sul tapis
roulant prima di iniziare a utilizzarlo. ICON non si assume alcuna responsabilità in caso di lesioni personali o danni causati o dovuti all'utilizzo dell'attrezzo.
1. Consultare un medico prima di iniziare qualsiasi programma di allenamento. In particolare coloro che hanno un'età superiore ai 35
anni o con problemi di salute preesistenti.
2. È responsabilità del proprietario del tapis
roulant accertare che tutti gli utenti del tapis
roulant siano opportunamente informati circa
tutte le avvertenze e precauzioni.
3. Utilizzare il tapis roulant esclusivamente nel
modo indicato.
4. Tenere il tapis roulant al coperto, lontano
dallʼumidità e dalla polvere. Non posizionare
il tapis roulant in un garage, in una veranda
coperta o vicino allʼacqua.
5. Posizionare il tapis roulant su una superficie
piana con almeno 2,4 m di zona sgombra dietro e 0,6 m su ogni lato. Non posizionare il
tapis roulant sopra superfici che ostruiscano
le prese dʼaria. Per proteggere il pavimento o
la moquette, posizionare un tappetino sotto il
tapis roulant.
6. Non utilizzare il tapis roulant in luoghi dove
vengono utilizzati prodotti per inalazione o
per la somministrazione di ossigeno.
7. Tenere sempre il tapis roulant lontano dalla
portata di bambini di età inferiore ai 12 anni e
dagli animali domestici.
troppo larghi, tali da poter rimanere impigliati
nel tapis roulant. Si consiglia l'uso di un abbigliamento sportivo sia per gli uomini che
per le donne. Calzare sempre scarpe da gin-
nastica. Non utilizzare mai il tapis roulant a
piedi scalzi, indossando solo calze o sandali.
11. Il cavo di alimentazione (vedere pagina 16)
deve essere inserito in una presa dotata di
messa a terra. Non collegare altri apparecchi
allo stesso circuito.
12. Qualora si renda necessaria una prolunga,
utilizzarne una a 3 poli, da 1 mm
lunghezza non superiore a 1,5 m.
13. Tenere il cavo di alimentazione lontano da superfici riscaldate.
14. Non cercare di muovere il nastro scorrevole
quando l'attrezzo è spento. Non azionare il
tapis roulant se il cavo di alimentazione o la
spina della corrente sono danneggiati o se il
tapis roulant non funziona correttamente.
(Qualora il tapis roulant non funzionasse
adeguatamente, vedere il capitolo LOCALIZZAZIONE GUASTI a pagina 25 del presente
manuale.)
15. Prima di utilizzare il tapis roulant, leggere,
comprendere e collaudare la procedura di arresto di emergenza (vedere il capitolo ACCENSIONE DELL'ATTREZZO a pagina 18).
2
e di
8. Il tapis roulant deve essere utilizzato esclusivamente da persone di peso non superiore a
135 kg.
9. Non consentire a più di una persona alla volta
di usare il tapis roulant.
10. Durante l'uso del tapis roulant indossare un
abbigliamento adeguato. Non indossare abiti
16. Salire sul nastro scorrevole solo dopo aver
azionato il tapis roulant. Durante lʼuso del
tapis roulant tenersi sempre ai corrimano.
17. Il tapis roulant può funzionare a velocità elevate. Regolare la velocità in piccoli incrementi per evitare sbalzi improvvisi
3
18. Il cardiofrequenzimetro non è un dispositivo
edico. Vari fattori possono influenzare
m
lʼaccuratezza dei dati della frequenza car-
iaca, incluso il movimento dell'utente. Il car-
d
diofrequenzimetro è indicato esclusivamente
quale supporto per lʼallenamento per determinare lʼandamento generale della frequenza
ardiaca.
c
19. Non lasciare mai incustodito il tapis roulant
mentre è in funzione. Rimuovere sempre la
chiave, scollegare il cavo di alimentazione e
portare l'interruttore principale sulla posizione spenta [OFF] quando il tapis roulant
non è in uso. (Vedere il disegno a pagina 5
per lʼubicazione dell'interruttore principale.)
20. Non tentare di sollevare, abbassare o
spostare il tapis roulant sino a montaggio ultimato. (Vedere la sezione MONTAGGIO a
pagina 6 e la sezione PIEGATURA E SPOSTAMENTO DEL TAPIS ROULANT a pagina 24.) È
necessario essere in grado di sollevare in sicurezza 20 kg per alzare, abbassare o
spostare il tapis roulant.
21. Quando si richiude o si sposta il tapis
roulant, accertare che la chiusura a scatto immagazzinaggio fissi saldamente il telaio in
posizione di immagazzinaggio.
22. Evitare che oggetti penetrino in una delle
perture presenti sul tapis roulant.
a
3. Controllare e serrare opportunamente tutti i
2
componenti del tapis roulant con regolarità.
PERICOLO: scollegare sempre il
24.
cavo di alimentazione immediatamente dopo
lʼuso, prima di pulire il tapis roulant e prima
di eseguire le procedure di manutenzione e
regolazione descritte nel presente manuale.
Non rimuovere la calotta motore salvo su
specifiche istruzioni del personale di assistenza autorizzato. Qualsiasi altro tipo di
manutenzione non prevista nel presente manuale è di esclusiva competenza dei tecnici autorizzati.
25. Questo tapis roulant è indicato solo per uso
domestico. Non utilizzare questo tapis
roulant in ambiente commerciale, istituzionale o in un noleggio.
26. Un allenamento eccessivo potrebbe provo-
care lesioni gravi o morte. Qualora si manifestino vertigini o dolori durante
lʼallenamento, fermarsi immediatamente e iniziare il defaticamento.
CUSTODIRE QUESTE ISTRUZIONI
4
PRIMA DI INIZIARE
Grazie per aver scelto il rivoluzionario tapis roulant
ROFORM
P
vasta gamma di funzioni progettate per rendere i vostri
esercizi a casa più piacevoli ed efficaci. E quando non è
utilizzato, l'esclusivo tapis roulant può essere ripiegato,
ccupando la metà dello spazio necessario per altri
o
tapis roulant.
Onde evitare problemi, si consiglia di leggere attentamente il presente manuale prima di utilizzare
il tapis roulant. Per qualsiasi domanda relativa al con-
®
05 ZLT. Il tapis roulant 705 ZLT offre una
7
Portaoggetti
Corrimano
Montante
tenuto del presente manuale, si prega di consultare la
opertina del manuale. Per poter soddisfare rapida-
c
mente ogni eventuale richiesta, prima di contattarci è
necessario munirsi del numero del modello e del numero di serie. Il numero del modello e la posizione del-
'etichetta che riporta il numero di serie sono indicati
l
sulla copertina del presente manuale.
Prima di procedere con la lettura del manuale si prega
di osservare il disegno sottostante per poter familiarizzare con i pezzi contrassegnati.
Consolle
Cardiofrequenzimetro
Chiave/Fermaglio
Nastro Scorrevole
Poggia Piedi
Bulloni di Regolazione
Rullo Tenditore
Interruttore
Principale
Ammortizzatore
Piattaforma
5
MONTAGGIO
Vite da #8 x 3/4"
(1)–10
Rondella a Stella
da 3/8" (11)–6
Vite Autofilettante da
#8 x 1" (5)–4
Dado da 3/8"
(10)–3
Rondella a Stella
da 5/16" (13)–2
Rondella a Stella
da #10 (12)–4
Vite da #8 x 1"
(53)–4
Vite da #10 x 3/4"
(2)–4
Bullone Autobloccante
da 3/8" x 1 1/2" (3)–2
Bullone Autobloccante a
Testa Piana da 5/16" x 1"
(14)–4
Bullone Autobloccante da 3/8" x 4" (7)–4
Bullone
Autobloccante da
1/4" x 1" (9)–4
Bullone da 3/8" x 2" (8)–3
Bullone
Autobloccante da
5/16" x 1" (4)–2
Il montaggio deve essere eseguito da almeno due persone. Posizionare il tapis roulant in un luogo privo di
ostacoli ed eliminare gli imballaggi. Non gettare gli imballaggi finché non si è completato il montaggio. Nota:
a parte sottostante del nastro scorrevole del tapis roulant è cosparsa di lubrificante ad alte prestazioni. Durante
l
l'invio, una piccola quantità di lubrificante potrebbe finire sulla parte superiore del nastro scorrevole o sull'imbal-
aggio. Ciò non deve destare preoccupazione alcuna in quanto il funzionamento del tapis roulant non viene com-
l
promesso. Se fosse presente del lubrificante sulla parte superiore del nastro scorrevole, rimuoverlo semplicemente con un panno morbido e un detergente delicato e non abrasivo.
Il montaggio richiede l'uso delle chiavi esagonali in dotazione e di un cacciavite Phillips ,
di una chiave regolabile , di pinze a becchi mezzotondi e di forbici .
Servirsi dei disegni riportati qui sotto per individuare i pezzi necessari al montaggio. Il numero tra parentesi indicato sotto ogni disegno rappresenta il numero pezzo, come indicato nellʼELENCO PEZZI alla fine del presente
manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: alcuni pezzi piccoli
potrebbero essere stati premontati. Al fine di evitare danni ai componenti, non utilizzare strumenti alimentati elettricamente per il montaggio. Nella confezione possono essere inclusi pezzi di scorta.
6

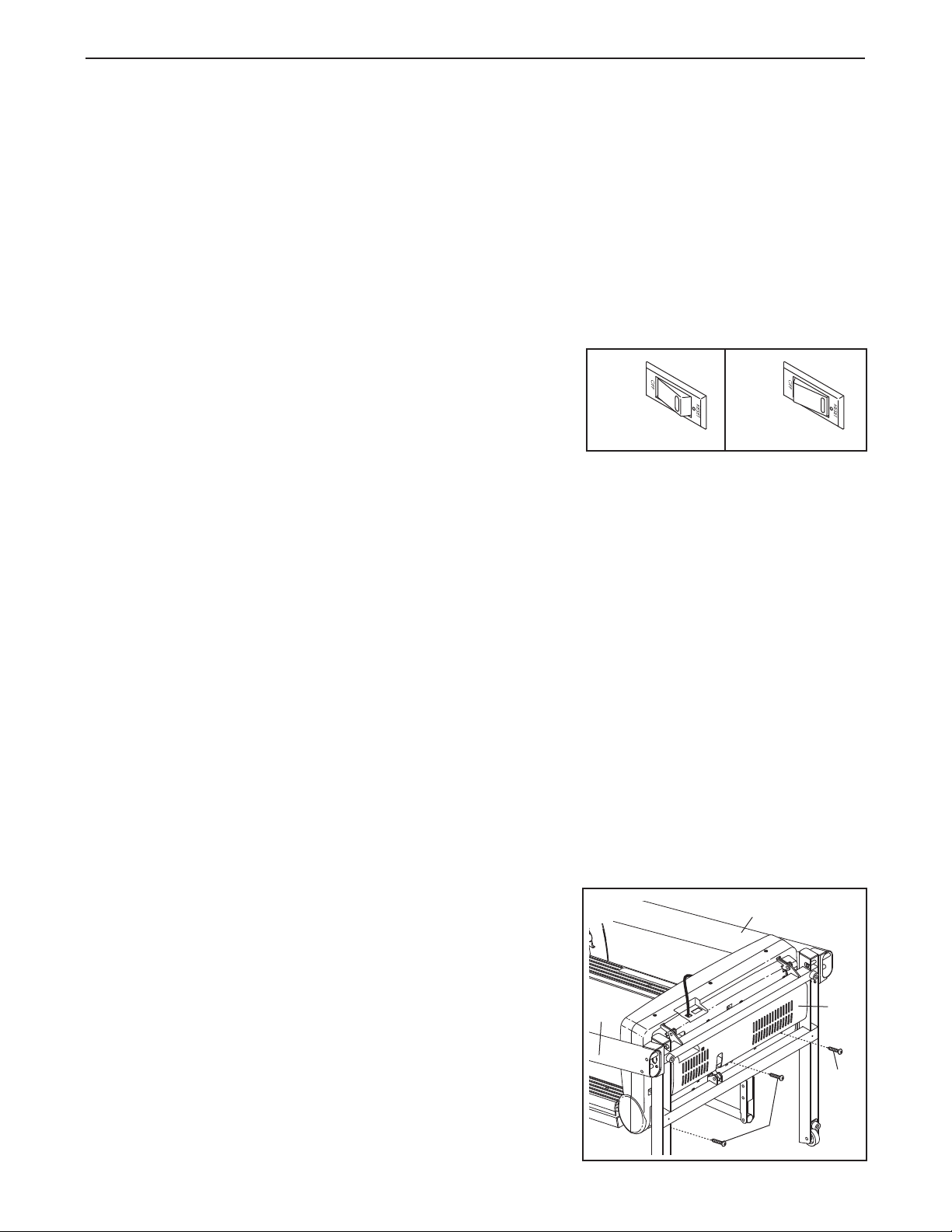

. Accertare che il cavo di alimentazione sia
1
scollegato.
Rimuovere il Dado da 3/8" (10), il Bullone da
3/8" x 2" (8) e la staffa di spedizione (A) dalla
Base (95). Ripetere questa fase sullʼaltro lato
el tapis roulant.
d
I Dadi da 3/8" (10) e i Bulloni da 3/8" x 2" (8)
verranno utilizzati nelle fasi di montaggio 3 e 6.
Eliminare le staffe di spedizione.
1
95
A
2. Facendo ricorso allʼaiuto di unʼaltra persona, inclinare attentamente il tapis roulant sul lato sinistro. Chiudere parzialmente il Telaio (55) per
rendere il tapis roulant più stabile. Non chiud-
ere completamente il Telaio in questa fase.
Rimuovere ed eliminare i due bulloni (B) indicati
e la staffa di spedizione (C).
Tagliare le fascette che bloccano il Cavo
Montante (87) alla Base (95). Individuare la
fascetta in plastica nel foro indicato sulla Base e
utilizzare la fascetta per estrarre il Cavo
Montante dal foro.
Fissare due Piedini Base (90) alla Base (95)
nelle posizioni indicate con due Viti Autoforanti
da #8 x 1" (5) e due Distanziatori Piedini Base
(94).
Quindi, fissare gli altri due Piedini Base (90) con
due Viti Autoforanti da #8 x 1" (5).
Foro
87
5
8
C
B
90
5
95
90
5
10
2
94
55
90
90
94
5
7
3. Si veda il disegno nel riquadro. Tagliare la
fascetta in plastica vicino al Cavo Montante (87).
3
issare una Ruota (96) alla Base (95) con il
F
Bullone da 3/8" x 2" (8) e il Dado da 3/8" (10) ri-
osso durante la fase 1. Non serrare eccessi-
m
vamente il Dado; la Ruota deve poter ruotare
liberamente.
Inserire a pressione un Cappuccio Base (89)
nella Base (95).
4. Localizzare il Montante Destro (85) contrassegnato con l'adesivo “Right” (L o Left indicano la
sinistra; R o Right indicano la destra). Reggere il
Montante Destro vicino alla Base (95) come indicato.
Si veda il disegno nel riquadro. Fissare bene
la fascetta cavo nel Montante Destro (85) attorno allʼestremità del Cavo Montante (87).
Quindi, tirare lʼestremità opposta della fascetta
cavo finché il Cavo Montante sia inserito completamente nel Montante Destro.
Fascetta di Plastica
89
8
95
96
10
4
85
87
Fascetta Cavo
85
Tagliare
87
87
95
5. Reggere il Montante Destro (85) contro la Base
(95). Prestare attenzione a non pizzicare il
Cavo Montante (87). Inserire due Bulloni
Autobloccanti da 3/8" x 4" (7) e un Bullone
Autobloccante da 3/8" x 1 1/2" (3) con tre
Rondelle a Stella da 3/8" (11) nel Montante
Destro.
Serrare i Bulloni Autobloccanti da 3/8" x 4" (7) e
il Bullone Autobloccante da 3/8" x 1 1/2" (3) fino
a quando le teste dei Bulloni Autobloccanti toccano il Montante Destro (85); non serrare com-
pletamente i Bulloni Autobloccanti in questa
fase.
Fascetta
Cavo
87
5
85
3
11
7
11
87
95
8
6. Facendo ricorso all'aiuto di un'altra persona, inclinare attentamente il tapis roulant sul lato destro. Chiudere parzialmente il Telaio (55) per
endere il tapis roulant più stabile. Non chiud-
r
ere completamente il Telaio in questa fase.
Rimuovere ed eliminare i due bulloni (B) indicati
e la staffa di spedizione (C).
Fissare una Ruota (96) alla Base (95) con il
Bullone da 3/8" x 2" (8) e il Dado da 3/8" (10) rimosso durante la fase 1. Non serrare eccessi-
vamente il Dado; la Ruota deve poter ruotare
liberamente.
6
C
B
9
8
8
55
Inserire a pressione un Cappuccio Base (89)
nella Base (95).
7. Reggere il Montante Sinistro (84) contro la Base
(95). Inserire due Bulloni Autobloccanti da 3/8" x
4" (7) e un Bullone Autobloccante da 3/8" x 1
1/2" (3) con tre Rondelle a Stella da 3/8" (11)
nel Montante Sinistro.
Serrare i Bulloni Autobloccanti da 3/8" x 4" (7) e
il Bullone Autobloccante da 3/8" x 1 1/2" (3) fino
a quando le teste dei Bulloni Autobloccanti toccano il Montante Sinistro (84); non serrare
completamente i Bulloni Autobloccanti in
questa fase.
Facendo ricorso allʼaiuto di unʼaltra persona, inclinare il tapis roulant in modo tale che la Base
(95) poggi sul pavimento.
95
96
7
7
11
95
3
11
10
84
9
8. Identificare il Copri Base Sinistro (88) e il Copri
Base Destro (91). Inserire il Copri Base Sinistro
sul Montante Sinistro (84) e il Copri Base Destro
sul Montante Destro (85).
8
84
85
88
91
9. Localizzare il Coperchio Montante Sinistro (80).
Infilare il Coperchio Montante Sinistro sul
Montante Sinistro (84).
Localizzare il Corrimano Sinistro (82).
Rimuovere la fascetta dalla staffa sul Corrimano
Sinistro. Se necessario, premere i Dadi a
Gabbia da 5/16" (38) nuovamente in posizione.
Fissare il Corrimano Sinistro (82) al Montante
Sinistro (84) con due Bulloni Autobloccanti a
Testa Piana da 5/16" x 1" (14), un Bullone
Autobloccante da 5/16" x 1" (4) e due Rondelle
a Stella da 5/16" (13) come indicato. Attendere
prima di serrare i Bulloni Autobloccanti.
9
4
38
13
82
14
84
80
10
10. Infilare il Coperchio Montante Destro (86) sul
Montante Destro (85). Rimuovere la fascetta
dalla staffa sul Corrimano Destro (83). Se nec-
ssario, premere i Dadi a Gabbia da 5/16" (38)
e
nuovamente in posizione.
Reggere il Corrimano Destro (83) vicino al
ontante Destro (85). Inserire il Cavo Montante
M
(87) attraverso la staffa sul fondo del Corrimano
Destro. Tirare fuori il Cavo Montante dall'estremità del Corrimano Destro.
Fissare il Corrimano Destro (83) al Montante
Destro (85) con due Bulloni Autobloccanti a
Testa Piana da 5/16" x 1" (14), un Bullone
Autobloccante da 5/16" x 1" (4) e due Rondelle
a Stella da 5/16" (13) come indicato. Attendere
prima di serrare i Bulloni Autobloccanti.
10
83
14
7
8
Staffa
8
3
4
13
86
85
11. Appoggiare il gruppo consolle rivolto verso il
basso su una superficie morbida per evitare di
graffiarlo. Rimuovere quindi le due Viti da #8 x
3/4" (1). Sollevare la Barra Trasversale (107).
11
Gruppo
Consolle
1
107
11
Loading...
