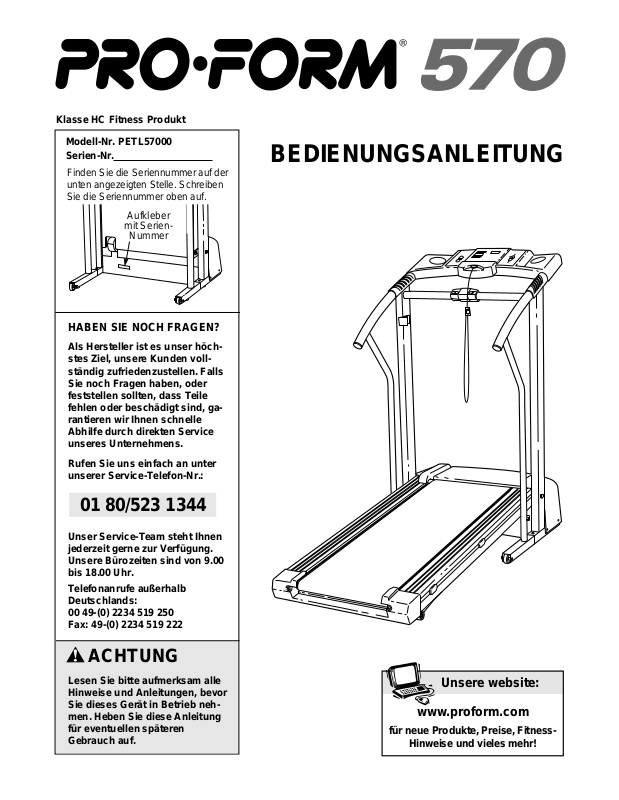

ProForm PETL57000 User Manual

BEDIENUNGSANLEITUNG

Modell-Nr. PETL57000 Serien-Nr.

Finden Sie die Seriennummer auf der unten angezeigten Stelle. Schreiben Sie die Seriennummer oben auf.

ACHTUNG

Lesen Sie bitte aufmerksam alle Hinweise und Anleitungen, bevor Sie dieses Gerät in Betrieb nehmen. Heben Sie diese Anleitung für eventuellen späteren Gebrauch auf.

Aufkleber

mit Serien-

Nummer

HABEN SIE NOCH FRAGEN?

Als Hersteller ist es unser höchstes Ziel, unsere Kunden vollständig zufriedenzustellen. Falls Sie noch Fragen haben, oder feststellen sollten, dass Teile fehlen oder beschädigt sind, garantieren wir Ihnen schnelle Abhilfe durch direkten Service unseres Unternehmens.

Rufen Sie uns einfach an unter unserer Service-Telefon-Nr.:

Unser Service-Team steht Ihnen jederzeit gerne zur Verfügung. Unsere Bürozeiten sind von 9.00 bis 18.00 Uhr.

Telefonanrufe außerhalb Deutschlands: 00 49-(0) 2234 519 250 Fax: 49-(0) 2234 519 222

01 80/523 1344

Klasse HC Fitness Produkt

Unsere website:

www.proform.com

für neue Produkte, Preise, Fitness-

Hinweise und vieles mehr!

INHALTSVERZEICHNIS

WICHTIGE HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

BEVOR SIE ANFANGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

BEDIENUNG UND EINSTELLUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

ZUSAMMENKLAPPEN UND TRANSPORTIEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

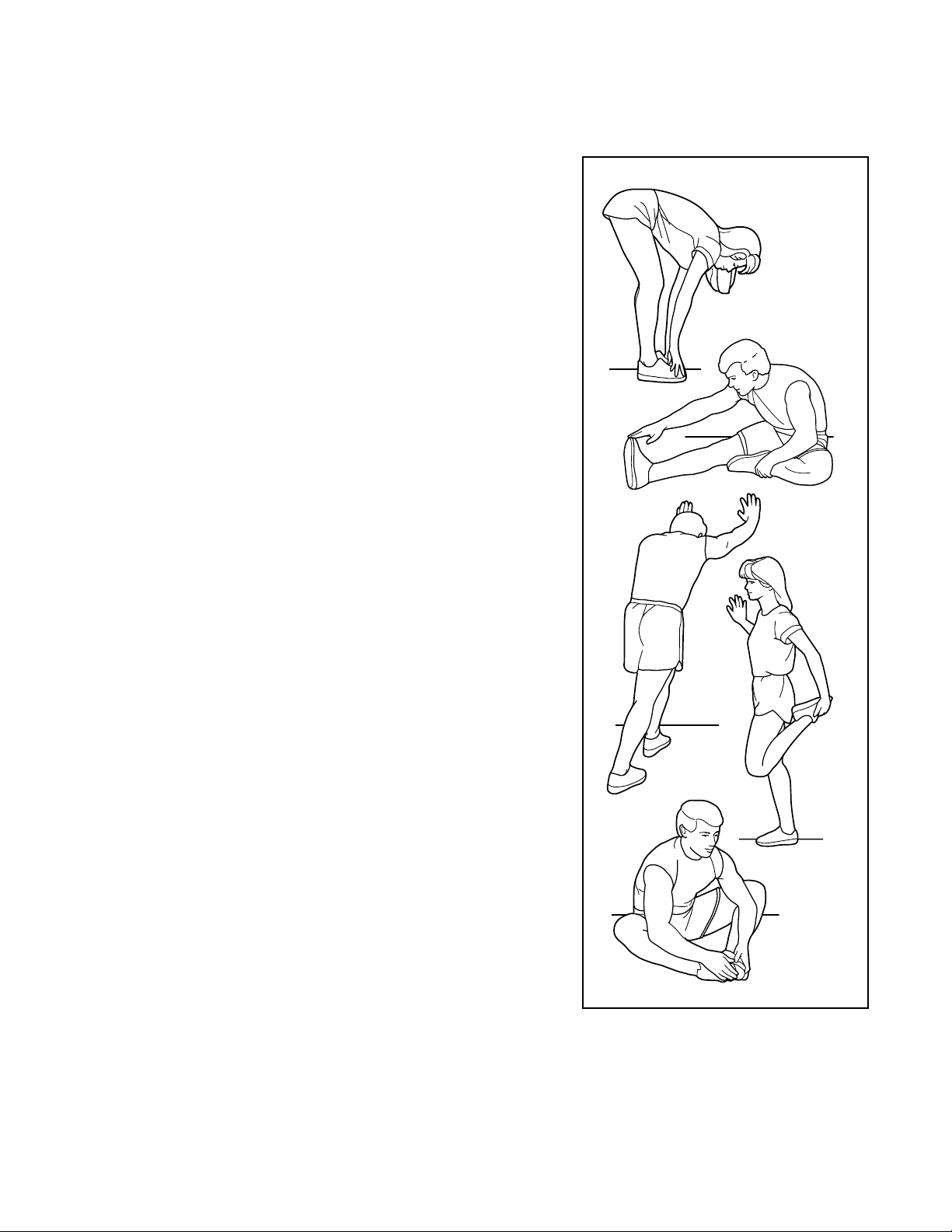

TRAININGSRICHTLINIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

BESTELLUNG VON ERSATZTEILEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rückseite

Anmerkung: In der Mitte der Bedienungsanleitung befindet sich eine DETAILZEICHNUNG und ERSATZTEILELISTE.

1. Der Eigentümer dieses Gerätes ist dafür verantwortlich, dass alle Benutzer des Fitness Laufgerätes hinreichend über alle Vorsichtsmaßnahmen informiert sind.

2. Benutzen Sie das Gerät nur so, wie es beschrieben ist.

3. Stellen Sie das Gerät nur auf eine ebene Fläche. Achten Sie darauf, dass hinter dem Gerät ein Freiraum von mindestens 2 Metern eingehalten wird. Blockieren Sie mit dem Gerät keinesfalls irgendwelche Luftschächte. Legen Sie zum Schutz Ihres Bodens oder Teppichs eine Unterlage unter das Gerät.

4. Wenn Sie einen Standort für das Laufgerät wählen, überprüfen Sie, ob der Standort und die Position Zugriff zum Stecker ermöglichen.

5. Stellen Sie das Gerät nicht in die Garage, auf den Balkon, in die Nähe von Wasser sondern in einen trockenen und staubfreien Raum.

6. Vermeiden Sie einen Standort, wo AerosolProdukte oder Sauerstoff eingesetzt werden.

7. Kinder jünger als 12 und Haustiere sollten immer vom Gerät ferngehalten werden.

8. Das Laufgerät sollte nur von Personen mit weniger als 115 kg benutzt werden. Erlauben Sie niemals mehr als einer Person die Benutzung des Laufgerätes.

9. Angemessene Kleidung ist empfehlenswert. Trainieren Sie nur in (nicht zu weiter) Sportkleidung, die sich nicht im Gerät verfängen kann und ausschließlich mit Sportschuhen.

Betreten Sie das Laufband niemals barfuß, auch nicht mit Strümpfen oder mit Sandalen.

10. Wenn Sie das Gerät an das Stromnetz anstecken (siehe ANSCHLUSS auf Seite 8), stecken Sie das Netzkabel in eine vorschriftsmäßig geerdete Steckdose. Schließen Sie keine weiteren elektrischen Geräte an diesen Stromkreis an.

11. Sollten Sie ein Verlängerungskabel brauchen, verwenden Sie niemals eines von mehr als 1,5 m Länge.

12. Halten Sie das Netzkabel von heißen

Oberflächen fern.

13. Benutzen Sie das Laufband nie, wenn der Strom abgeschaltet ist. Trainieren Sie nie, wenn das Netzkabel oder der Stecker beschädigt ist oder wenn das Gerät einmal nicht einwandfrei funktionieren sollte. (Siehe BEVOR SIE ANFANGEN auf Seite 5, falls das Laufband nicht richtig funktioniert.)

14. Stellen Sie sich, bevor Sie das Gerät ein

schalten, nie direkt auf das Laufband. Halten

Sie immer die Haltegriffe wenn Sie das

Laufgerät benutzen.

ACHTUNG:Um Risiken wie elektrische Schläge, Feuer, Verbrennungen oder

Verletzungen weitgehend auszuschließen, lesen Sie bitte vor Inbetriebnahme dieses Gerätes unbedingt die nachfolgenden Hinweise.

WICHTIGE HINWEISE

15. Dieses Laufgerät ist auch für hohe Geschwindigkeiten geeignet. Steigern Sie die Geschwindigkeit langsam, um plötzliche sprunghafte Veränderungen zu vermeiden.

16. Der Pulssensor ist kein medizinisches Instrument. Verschiedene Faktoren, einschließlich der Bewegungen des Benutzers während des Trainings, können die Pulsschlagwerte verändern. Der Pulssensor soll Ihnen nur als Trainingshilfe dienen, indem er Ihren durchschnittlichen Herzschlag angibt.

17. Lassen Sie das in Betrieb genommene Gerät nie ohne Aufsicht. Ziehen Sie bei Nicht-

gebrauch immer den Schlüssel heraus und trennen Sie das Netzkabel

18. Versuchen Sie nicht, das Gerät hochzu- heben, oder zu bewegen, bevor es vollständig zusammengeklappt ist. (Siehe MONTAGE Seite 6, und siehe ZUSAMMENKLAPPEN UND TRANSPORTIEREN Seite 19). Sie müssen in der Lage sein, ohne Überanstrengung 20 kg hochzuheben um das Gerät zu transportieren; bzw. für den Transport zu kippen.

19. Beim Zusammenklappen oder Transportieren des Gerätes, a

chten Sie darauf, dass der Verschlussstift völlig in der Verriegelung eingesetzt ist.

20. Inspizieren Sie regelmäßig die Teile des Gerätes und ziehen Sie sie nach, wenn nötig.

21. Versuchen Sie nicht, die Neigung des Laufgerätes durch Unterlegen von Gegenständen zu verändern.

22. GEFAHR: Ziehen Sie immer das Netzkabel heraus, bevor Sie Wartungsarbeiten oder Einstellungen gemäß dieser Anleitung vornehmen. Die Motorhaube darf nur auf Anweisung unseres Kundendienstes geöffnet werden, der auch einzig und allein für alle anderen Wartungen und Einstellungen zuständig ist.

23. Dieses Laufgerät ist nur für den Hausgebrauch vorgesehen. Verwenden Sie dieses Laufgerät nicht in kommerziellem, verpachtetem oder institutionellem Rahmen.

ACHTUNG:Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm

beginnen, konsultieren Sie bitte zunächst Ihren Hausarzt. Dies ist besonders wichtig für diejenigen Personen, die über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten. Lesen Sie alle Anweisungen und Sicherheitshinweise, bevor Sie das Gerät in Betrieb nehmen. Der Hersteller (AICON) übernimmt keine Haftung für Personen oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstehen könnten.

VERWAHREN SIE DIESE ANLEITUNGEN

Der unten abgebildet Aufkleber muss am Gerät an der angezeigten Stelle befestigt sein. Finden Sie die Aufkleberblätter die die gleichen Informationen in vier anderen Sprachen enthalten. Ziehen Sie den deutschten Aufkleber ab und kleben ihn auf den englischen Aufkleber am Laufgerät.

Sollte der Aufkleber fehlen oder unleserlich sein, fordern Sie bitte kostenlos einen Ersatz von unserem Kundendienst unter der Service-Telefon-Nr.: 01 80/5 23 12 34. Sehen Sie der rückseitigen Abdeckung. Kleben Sie diesen Aufkleber an die angezeigte Stelle.

Anmerkung: Der Aufkleber wird auf 50 % der tatsächlichen Größe gezeigt.

Zunächst möchten wir uns dafür bedanken, dass Sie sich für den Kauf eines PROFORM®570 Laufgerätes entschieden haben. Das Gerät verbindet fortschrittliche Technologie mit innovativem Design und ermöglicht Ihnen auf bequeme Weise ein exzellentes HerzKreislauf-Training in Ihren eigenen vier Wänden. Wenn Sie nicht trainieren, können Sie das einzigartige Gerät so zusammenklappen, dass es weniger als die Hälfte des Platzes anderer Laufgeräte in Anspruch nimmt.

Lesen Sie zu Ihrer eigenen Sicherheit zunächst aufmerksam diese Anleitung. Sollten Sie noch ir-

gendwelche Fragen oder Probleme haben, setzen Sie sich bitte mit unserem Kundendienst unter der ServiceTelefon-Nr. 01 80/5 23 13 44 in Verbindung. Halten Sie bitte vor Ihrem Anruf die Modell- und die Seriennummer Ihres Gerätes bereit. Die Modellnummer lautet PETL57000. Die Seriennummer steht auf dem beigefügten Aufkleber (siehe Vorderseite dieser Bedienungsanleitung).

Bevor Sie weiterlesen, werfen Sie bitte zuerst einen Blick auf die unten abgebildete Zeichnung und machen Sie sich mit den gekennzeichneten Einzelteilen vertraut.

BEVOR SIE ANFANGEN

Haltegriffe

Pfosten

Pulssensor

Verschluss

Schlüssel/ Clip

Stromkreis-

Unterbrecher

(Sicherung)

Laufband

Gepolsterte Laufplattform

für maximalen Trainingskomfort

Fußschiene

HINTERE SEITE

RECHTE SEITE

LINKE SEITE

Justierbolzen der Hinteren Rolle

Computer

Wasserflaschen-

Halter (Flasche nicht beigelegt)

Neigungsbein

1. Mit der Hilfe einer zweiten Person, heben Sie die Pfosten vorsichtig (11) hoch, bis sich das Laufgerät in der Position wie rechts gezeigt befindet.

2. Setzen Sie die Verlängerungsstangen (34) in das Laufgerät wie gezeigt. Es geht besser, wenn man die Pfosten (11) in Richtung des Pfeils kippt, während Sie die Verlangerungsstange einsetzen. Achten Sie darauf, dass sich die Basisunterlage (40) auf der angezeigten Seite der Verlängerungsstange befindet. Befestigen Sie die Verlängerungsstange mit einer Verlängerungsstangenschraube (53). Achten Sie darauf, dass Sie

auf die Verlängerungsstangenschraube drücken während dem Festschrauben.

Befestigen Sie die andere Verlängerungsstange (34) auf die gleiche Weise.

Anmerkung: Eine dicke Basisunterlage (40) könnte einbegriffen sein. Benützen Sie die extra Unterlage falls die andere abgenützt oder ersetzt werden muss.

MONTAGE

Für die Montage sind zwei Personen erforderlich. Stellen Sie das Laufgerät auf einen freien Platz und entfer-

nen Sie alle Verpackungsteile. Werfen Sie die Verpackung erst, nachdem das Gerät vollständig zusammengesetzt ist, weg. Für die Montage braucht man einen Kreuzschlüssel , zu den beigelegten

Inbusschlüsseln .

Anmerkung: Die Unterseite des Laufbands des Geräts wurde mit einem Hochleistungsschmiermittel behandelt. Während der Verschiffung kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes oder Verschiffungspackung übertragen sein. Dies ist ein normal und wird die Leistung des Gerätes nicht beeinflussen. Sollte das Laufband Schmiermittel darauf haben, dann wischen Sie es mit einem weichen Tuch und einem milden, nicht-Schleifmittel Reiniger ab.

Sollten Sie zusätzliche Hilfe brauchen, setzen Sie sich bitte in Verbindung mit unser Service-Team, Telefon-Nr.: 01 80/5 231 344.

Verlängerungsbeinschraube(53)–2

Haltegriffunterlegscheibe (75)–2

Verschlussschraube (101)–2

Haltegriffbolzen (74)–2

5. Befestigen Sie den Lagerverschluss (14) am Pfosten (11) mit zwei Verschlussschrauben (101). Achten Sie

darauf, dass die Schrauben nicht zu fest angezogen werden.

6. Vergewissern Sie sich, daß alle Teile fest angezogen sind, bevor Sie das Laufgerät benutzen. Bewahren

Sie den inbegriffenen Inbusschlüssel an einem sicheren Ort auf. Der Inbusschlüssel wird zur Justierung des Laufbands benützt (siehe Seite 13). Um Ihren Boden oder Teppich zu schützen, sollten Sie eine Schutzdecke unter das Laufgerät legen.

4. Man braucht für die Computerkonsole drei “AA”- Batterien (nicht inbegriffen). Wir empfehlen AlkaliBatterien. Um die Batterien einzulegen, berühren Sie

zuerst einer der Handschienen (1) um jegliche Statik zu entladen. Dann öffnen Sie den Batteriegehäuse-

deckel wie abgebildet. Drücken Sie drei Batterien in das Batteriegehäuse, wobei die negativen (–) Ende der Batterien die Federn berühren müssen. Schließen Sie den Batteriegehäusedeckel, drücken Sie die Lasche des Batteriendeckels nach oben, dann schieben Sie die Lasche nach vorne wie rechts in der Zeichnung angezeigt. Achten Sie darauf, dass sich die Lasche richtig einrastet.

3. Halten Sie eine der Handschienen (1) in einer Position, wie angezeigt, und und schieben Sie das obere Ende soweit wie möglich in den rechten Pfosten (11). Halten Sie das untere Ende der Handschiene vom Laufgerät fern um Kratzer an der Oberfläche zu vermeiden. Dann rotieren Sie das untere Ende der Handschiene in die Position, die mit einer unterbrochenen Linie angezeigt ist.

Schieben Sie die andere Handschiene in die linke Seite wie oben beschrieben.

3a. Mit der Hilfe einer zweiten Person kippen Sie die

Pfosten (11) vorsichtig herunter, so dass sich die Verlängerungsbeine (34) in einer vertikalen Position befinden.

Befestigen Sie einen Handschienen-Bolzen (74) mit einer Handschiene-Unterlegscheibe (75) in das linke Verlängerungsbein (34) und das untere Ende der linken Handschiene (1), wie gezeigt. Anmerkung: Um das Loch in der Handschiene nach dem Loch im Verlängerungsbein auszurichten, wäre es eventuell notwendig, dass sich eine zweite Person auf das Laufgerät stellt und die Handschiene hoch hebt.

Dann befestigen Sie einen Handschienen-Bolzen (74) mit einer Handschiene-Unterlegscheibe (75) in das rechte Verlängerungsbein (34) und das untere Ende der rechten Handschiene (1).

Mit der Hilfe einer zweiten Person heben Sie die Pfosten (11) wieder vorsichtig in die vertikale Position.

Batteriegehäuse

Lasche des Batteriendeckels

Batterien

DAS PERFORMANT LUBETMLAUFBAND

Das Laufband Ihres Gerätes wurde mit PERFORMANT LUBETM, einem Hochleistungsschmiermittel, behandelt.

WICHTIGE ANMERKUNG: Verwenden Sie keinesfalls Silikon-Sprühmittel noch sonstige Schmiermittel am Laufband oder an der Lauffläche. Solche Mittel können Schäden am Laufband verursachen.

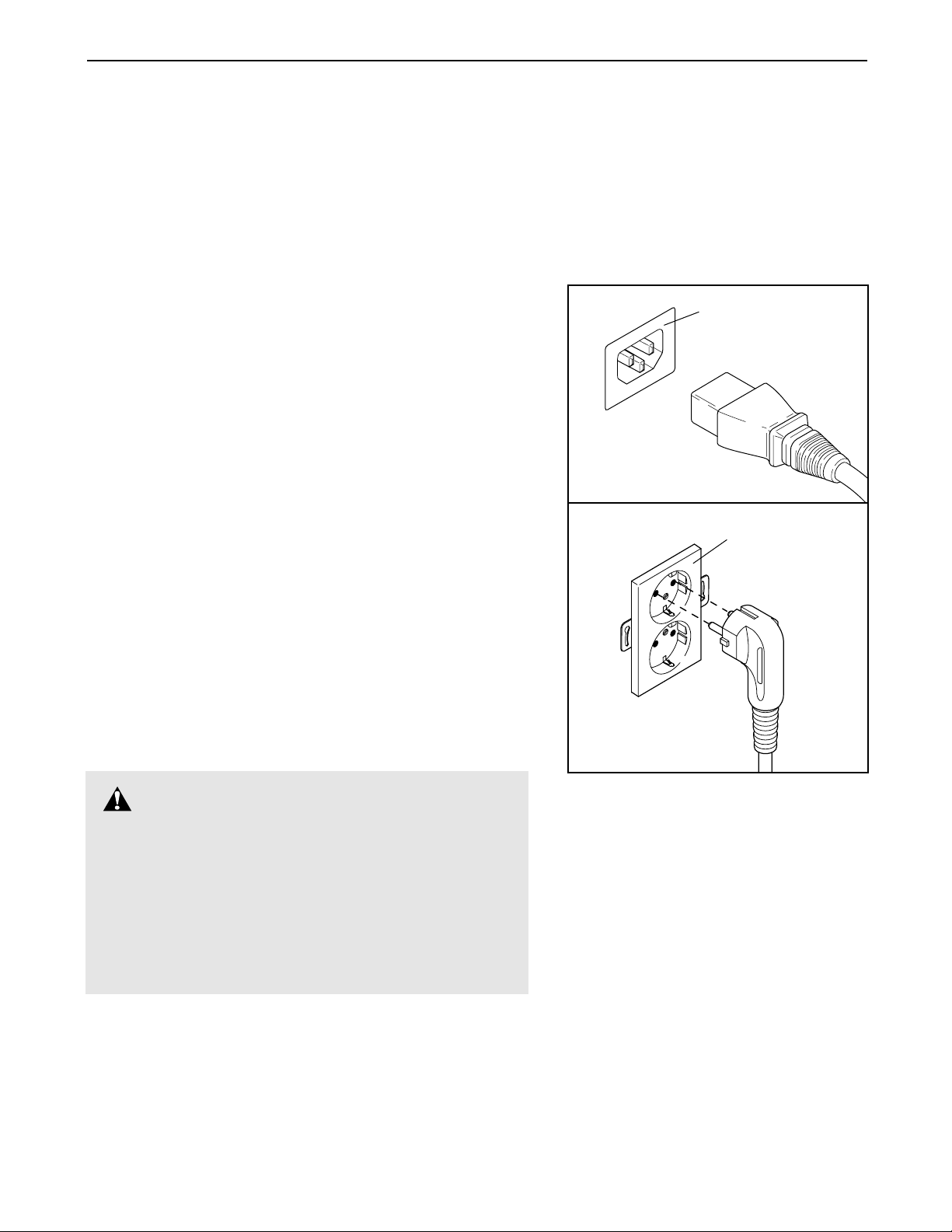

ANSCHLUSS

Ihr Laufgerät kann, wie jedes andere hochentwickelte, elektrische Gerät, von plötzlichen Spannungsschwankungen im Stromkreis beschädigt werden. Spannungsschwankungen, Hochspannungen und Rauschen können durch das Wetter wie auch durch An- und Ausschalten von anderen elektrischen Geräten entstehen.

Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder beschädigt sein, dann versichert die Erdung den Weg des geringsten Widerstandes für den elektrischen Strom und reduziert dadurch das Risiko des Elektroschocks.

Zwei Netzkabel sind inbegriffen. Benützen Sie das Kabel, dass in Ihre Steckdose passt. Beziehen Sie sich auf Zeichnung 1. Stecken das angezeichnete Ende des Netzkabels in den Sockel am Laufgerät. Beziehen Sie sich auf Zeichnung 2. Stecken Sie das Netztkabel in die passende Steckdose, die nach lokalen Vorschriften richtig installiert und geerdet wurde. Anmerkung: In Italien muss ein Adaptor

(nicht einbegriffen) zwischen dem Netzkabel und der Steckdose benützt werden. Wichtig: Das Laufgerät ist nicht kompatibel mit den GSCI ausgestatteten Steckdosen.

Sollten Sie ein Verlängerungskabel brauchen, verwenden Sie niemals eines von mehr als 1,5 m Länge.

GEFAHR: Eine falsche Verbindung des

geräte-erdenden Leiters kann zu erhöhtem Risiko für Elektroschock führen. Konsultieren Sie einen qualifizierten Elektriker oder Service-Techniker, falls Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet ist. Verändern Sie den Stecker, der mit dem Produkt kommt, nicht. Falls er nicht in die Steckdose passen sollte, sollten Sie eine angemessene Steckdose von einem qualifizierten Elektriker installieren lassen.

BEDIENUNG UND EINSTELLUNG

Sockel am Laufgerät

Steckdose

ANBRINGEN DES WARNUNGSAUFKLEBERS

Alle am Computer angebrachten Warnungen sind auf englisch gedruckt. Das beigelegte Aufkleberblatt enthält dieselbe Information in vier verschiedenen Sprachen. Suchen Sie auf dem Aufkleberblatt jenen Aufkleber, der auf deutsch abgedruckt wurde. Ziehen Sie den Aufkleber ab und kleben Sie Ihn auf die angezeigte Stelle.

STUFENWEISE INBETRIEBNAHME DES COMPUTERS

Bevor Sie den Computer in Betrieb nehmen, vergewissern Sie sich, dass der Stecker ordnungsgemäß eingesteckt worden ist. (Siehe ANSCHLUß auf Seite 7).

Steigen Sie dann auf die Fußschienen des Laufgerätes. Suchen Sie den Clip, der mit dem Schlüssel verbunden ist (siehe Abbildung oben) und befestigen Sie den Clip am Gürtel oder Bund Ihrer Kleidung.

Anmerkung: Der Computer kann die Distanz und Geschwindigkeit in Kilometer oder Meilen anzeigen. ( Siehe WIE MAN KILOMETER ODER MEILEN AUSWÄHLT auf Seite 9.)

Beachten Sie die folgenden, einfachen Schritte zur Inbetriebnahme des Computers (siehe Seite 9 und 10).

ACHTUNG: Bevor Sie den

Computer in Betrieb nehmen, sollten Sie die folgenden wichtigen Hinweise lesen.

• Stehen Sie nicht auf dem Laufband, wenn Sie es einschalten.

• Stecken Sie immer die Clip an (siehe oben),

wenn Sie das Gerät benutzen. Wenn der Schlüssel abgezogen wird, schaltet sich das Gerät von selbst ab.

• Verändern Sie die Geschwindigkeit nur in

kleinen Stufen.

• Um Elektroschocks zu vermeiden, sollten Sie

den Computer trocken halten und jegliches Verschütten von Flüssigkeiten vermeiden. Verwenden Sie nur eine verschließbare Wasserflasche.

Anmerkung: Sollte auf dem Computer eine dünne Plastikfolie aufliegen, ziehen Sie diese ab

An/Einstellknopf

Taste

Schlüssel

Clip

Aufkleber

Stecken Sie den Schlüssel ganz in dem Computer.

Durch Einstecken des Schlüssels allein leuchtet die Anzeige nicht auf. Die Anzeige schaltet sich erst ein, wenn man den Knopf drückt oder wenn man das Laufband in Bewegung setzt. Sollten Sie die Batterien gerade eingelegt haben, dann leuchtet die Anzeige gleich auf.

Stellen Sie die Geschwindigkeitskontrolle ein.

Schieben Sie die Geschwindigkeitskontrolle bis Sie auf der niedrigsten Stelle ist.

Anmerkung: Jedesmal wenn das Laufband angehalten wird, muss die Geschwindigkeitskontrolle auf die Wiedereinstellenposition, bevor das Laufband wieder in Bewegung gesetzt werden kann.

Setzen Sie das Laufband in Bewegung.

Nachdem Sie die Geschwindigkeitskontrolle auf die Wiedereinstellenposition gestellt haben, schieben Sie sie langsam nach oben bis sich das Laufband allmählich in Bewegung setzt. Treten Sie vorsichtig auf das Laufband und beginnen Sie Ihr Training. Verändern Sie nach Belieben die Geschwindigkeit des Laufbandes durch Verschieben der Geschwindigkeitskontrolle.

Um das Laufband anzuhalten, treten Sie auf die Fußschienen und schieben Sie die Geschwindigkeitskontrolle auf die Wiedereinstellenposition.

Verändern Sie auf Wunsch die Neigung des Laufgerätes.

Um die Neigung zu verändern, drücken Sie den Neigungskon- trolle-Knopf am oberen oder unteren Ende hinunter bis die gewünschte Neigungsstufe erreicht ist.

Verfolgen Sie Ihren Fortschritt auf den vier Anzeigen.

Geschwindigkeit Anzeige: Diese Anzeige

gibt die Geschwindigkeit an, pro in Meilen pro Stunde.

Zeit Anzeige: Diese Anzeige gibt die Gesamtzeit an.

Distanz Anzeige: Diese Anzeige gibt die Entfernung an, die Sie gelaufen oder gerannt sind in meilen.

Kalorien/Fettkalorien Anzeige: Diese Anzeige

gibt an, wieviele Kalorien und Fettkalorien Sie ungefähr verbrannt haben. (Zur Erklärung von Fettkalorien, siehe Fettverbrennung auf Seite 14). Alle sieben Sekunden wechselt die Anzeige automatisch von einer Zahl zur anderen. Auf der Anzeige wird durch Pfeile angezeigt, welche Zahl gerade aufleuchtet.

Um die Displays zu jeder Zeit wieder einstellen zu können, drücken Sie auf den An-/Einstellknopf.

Messen Sie Ihren Puls wenn gewünscht.

Um Ihren Puls zu messen stehen Sie auf die Fußschienen und legen beide Daumen auf die Pulssensoren wie gezeigt. Die Pulssensoren sind druckaktiviert. Sie werden ganz herunter gedrückt. Drücken Sie jedoch nicht zu fest, da sonst die Zirkulation in Ihren Daumen eingeschränkt wird, und Ihr Puls kann nicht festgestellt werden.

Sensoren

Pfeile

Dann heben Sie Ihre Daumen leicht hoch bis der herzförmige Indikator im Pulsdisplay beständig aufleuchtet. Behalten Sie Ihre Daumen in dieser Position. Nach ein paar Sekunden werden drei Striche auf dem Display erscheinen und Ihr Herzschlag wird angezeigt. Lassen Sie Ihre Daumen noch 15 Sekunden länger auf den Sensoren zur genauesten Ablesung.

Falls der angezeigte Herzschlag zu hoch oder zu nieder erscheint, oder überhaupt nicht, entfernen Sie Ihre Daumen von den Pulssensoren und warten bis sich das Display wieder einstellt. Drücken Sie die Sensoren dann wieder runter, wie oben beschrieben.

Vergewissern Sie sich, dass sich Ihre Daumen in der oben angezeigten Stellung befinden und dass Sie den richtigen Druck ausüben. Üben Sie am Sensor bis Sie sich damit gut auskennen. Wenn Sie den Puls messen, müssen Sie unbedingt stillstehen.

Wenn Sie mit dem Fitneß-Training fertig sind, stoppen Sie das Laufband und ziehen Sie den Schlüssel ab.

Stellen Sie sich auf die Fußschienen, halten Sie das Laufband an und ziehen Sie den Schlüssel aus dem Computer. Die Displays werden sich nach ca. fünf Minuten selber ausschalten nach dem der Schlüssel rausgezogen worden ist.

Anmerkung: Um die Batterien zu schonen schalten sich die Displays jedes Mal automatisch von selber aus wenn das Laufband angehalten wird und der An /Einstellknopf fünf Minuten lang nicht gedrückt wird.

WIE MAN KILOMETER ODER MEILEN AUSWÄHLT.

Der Computer kann die Distanz und Geschwindigkeit in Kilometer oder in Meilen anzeigen. Um die Maßeinheit zu ändern, ziehen Sie zuerst das Stromkabel heraus. Dann entfernen Sie die sechs Schrauben, die den Computer an die Computerbasis befestigen. Heben Sie den Computer vorsichtig ein paar Zentimeter hoch, ohne an den Drähten zu ziehen, und drehen den Computer um.

Finden Sie den kleinen Schalter hinten am Computer. Drehen Sie den Schalter hoch oder runter um Kilometer oder Meilen auszuwählen. Befestigen Sie den Computer wieder an der Basis. Nachdem Sie die Maßeinheit geändert haben, entfernen Sie die

Batterien vom Computer für etwa fünf Sekunden und setzen Sie sie dann wieder ein. Dies wird den Computer wieder einstellen.

Screws

Console

Screws

Switch

Indikator

ZUSAMMENLEGEN UND TRANSPORTIEREN

LAUFGERÄT ZUM VERSORGEN ZUSAMMENLEGEN

Bevor Sie das Laufgerät zusammenlegen, ziehen Sie den Netzstecker heraus. Vorsicht: Sie müssen in der Lage sein ohne Schwierigkeiten 20 kg zu heben, um das Laufgerät hochzuheben, niederzulassen oder zu bewegen.

1. Halten Sie das Laufgerät an den rechts angezeigten Stellen mit Ihren Händen. Warnung: Um die Möglichkeit einer

Verletzung zu verringern, sollten Sie Ihre Beine beugen und Ihren Rücken gerade halten. Beim Aufrichten des Laufgerätes sollten Sie Ihre Beine, nicht den Rücken, verwenden. Richten Sie das Laufgerät etwa bis zur Hälfte der

Vertikalposition auf.

2. Geben Sie Ihre rechte Hand in die Position wie rechts angezeigt und halten Sie das Laufgerät fest. Klappen Sie das Laufgerät so hoch bis sich der Verschluss über der Fassung schließt. Vergewissern Sie sich, dass der Verschluss völlig

über der Fassung schließt.

Um den Boden oder Teppich vor Schäden zu schützen, legen Sie eine Abdeckung unter das Laufgerät. Stellen Sie das Laufgerät nicht in direktem Sonnen-licht auf. Verwahren Sie das Laufgerät nicht in Temperaturen über 30°C.

LAUFGERÄT TRANSPORTIEREN

Bevor Sie das Laufgerät transportieren, legen Sie es zusammen wie oben beschrieben. Achten Sie darauf, dass die

Verschluss ganz über den Fassung geschlossen ist.

1. Halten Sie die Haltegriffe und stellen Sie einen Fuß auf die Basis, wie angezeigt.

2. Kippen Sie das Laufgerät zurück, so dass es frei auf den vorderen Rollen rollt. Bewegen Sie jetzt das Laufgerät vorsichtig zur gewünschten Stelle. Bewegen Sie das Laufgerät nie-

mals, ohne es vorher zurückzukippen, oder die Basisunterlagen könnten abbrechen. Um die Gefahr einer Verletzung möglichst gering zu halten, sollten Sie beim Transportieren des Laufgerätes äußerste Vorsicht walten lassen. Versuchen Sie nicht, das Laufgerät über unebenen Boden zu bewegen.

3. Stellen sie einen Fuß auf die Basis und lassen Sie das Laufgerät vorsichtig herunter, bis es sich in der Lagerungsposition befindet.

LAUFGERÄT ZUR BENUTZUNG HERUNTERLASSEN

1. S. Zeichnung 2. Halten Sie das obere Ende des Laufgerätes mit Ihrer rechten Hand, wie angezeigt. Mit Ihrem linken Daumen schieben Sie nun den Verschluss nach links. Lassen Sie das Laufgerät leicht heraus, sodass der Rahmen und die Fußschiene am Verschluss vorbei ist.

2. S. Zeichnung 1. Halten Sie das Laufgerät mit beiden Händen fest und legen Sie es auf den Boden. Vorsicht:

Um die Gefahr einer Verletzung zu verringern, beugen Sie Ihre Beine und halten Sie Ihren Rücken gerade.

Verschluss

Fassung

Eingerückt

Basis

Vordere Rollen

WARTUNG UND FEHLERSUCHE

Die meisten Probleme lassen sich mit Hilfe der nachstehenden einfachen Tips beheben. Suchen Sie das betreffende Symptom und folgen Sie den Anleitungen. Sollten Sie zusätzliche Hilfe brauchen, setzen Sie sich bitte in Verbindung mit unser Service-Team, Telefon-Nr.: 01 80/5 23 13 44.

SYMPTOM: ES LÄßT SICH NICHT EINSCHALTEN

a. Stecken Sie das Netzkabel in ein höchstens 1,5 m langes Verlängerungskabel und stecken Sie dieses in

eine vorschriftsmäßig geerdete Steckdose (siehe ANSCHLUSS auf Seite 7). Wichtig: Das Laufgerät ist nicht kompatibel mit den GSCI ausgestatteten Steckdosen.

b. Nachdem Sie das Netzkabel eingesteckt haben, prüfen Sie, ob der Schlüssel ganz in den Computer einge-

stocken worden ist.

c. Untersuchen Sie die Sicherung, die am Laufgerät-Rahmen in

der Nähe des Kabels angebracht ist. Sollte der Schalter herausstehen, wie hier angezeigt, dann wurde die Sicherung ausgelöst. Um sie neu einzustellen, warten Sie 5 Minuten und drücken Sie den Schalter dann wieder hinein.

SYMPTOM: DAS GERÄT SCHALTET PLÖTZLICH AB

a. Überprüfen Sie die Sicherung neben dem Stromkabel (siehe c. oben). Steht der Schalter heraus, wurde er

ausgelöst. Lassen Sie das Gerät 5 Minuten abkühlen und schalten Sie es dann wieder ein. b. Vergewissern Sie sich, dass das Netzkabel eingesteckt worden ist. c. Ziehen Sie den Schlüssel aus dem Computer raus. Stecken Sie den Schlüssel wieder hinein. d. Sollte das Laufgerät dann immer noch nicht funktionieren und Sie zusätzliche Hilfe brauchen, setzen Sie

sich bitte in Verbindung mit unserem Service-Team, Telefon-Nr.: 01 80/5 23 13 44.

SYMPTOM: DIE ANZEIGEN AM COMPUTER FUNKTIONIEREN NICHT RICHTIG

a. Überprüfen Sie die Batterien im Computer. (Siehe EINSETZEN DER BATTERIEN Schritt 4 auf Seite 6). Die

meisten Probleme können auf leere Batterien zurückgeführt werden. b. Ziehen Sie den Schlüssel aus dem Computer raus und ZIEHEN

DAS STROMKABEL HERAUS. Nehmen Sie die Schrauben von der Haube ab. Nehmen Sie die Haube vorsichtig ab. Finden Sie den Membranenschalter (44) und den Magnet (45) auf der linke Seite der Rolle (50). Drehen Sie die Rollenscheibe bis den Magnet mit der Membranenschalter ausgerichtet ist. Achten Sie darauf,

dass der Spalt zwischen dem Magnet und dem Membranenschalter 3 mm weit ist. Wenn nötig, lockern Sie die Membranen-

schalterschraube (33) und bewegen Sie den Membranenschalter ein bisschen. Straffen Sie wieder die Schraube. Befestigen Sie wieder die Haube, und lassen Sie das Laufgerät ein paar Minute laufen, um eine richtige Geschwindigskeitslesung zu prüfen.

SYMPTOM: DAS PULSDISPLAY AUF DEM COMPUTER FUNKTIONIERT NICHT RICHTIG

a. Waschen Sie Ihre Hände bevor Sie den Pulsssensor benützten. Reinigen SIe den Sensor mit einem feuch-

ten Lappen und ein bisschen Seife.

b. Achten Sie darauf, dass kein grelles Licht oder direkter Sonnenschein direkt auf den Pulssensor scheint.

Obere

Ansicht

3 mm

Ausgelöst

Einstellen

Tripped

Reset

SYMPTOM: DAS LAUFBAND WIRD BEIM BETRETEN LANGSAMER

a. Sollten Sie ein Verlängerungskabel brauchen, benutzen Sie nur ein Kabel von weniger als 1,50 m Länge. b.Sollte das Laufband zu straff angezogen sein, wird die Qualität

Ihres Laufgerätes vermindert und das Laufband kann auf die Dauer ruiniert werden. Ziehen Sie den Schlüssel ab und ZIEHEN SIE DEN NETZSTKABEL HERAUS. Mit Hilfe des Inbusschlüssels drehen Sie beide hintere Rollenadjustierbolzen etwa eine 1/4-Drehung gegen den Uhrzeigersinn. Das Laufband ist dann richtig eingestellt, wenn man es links und rechts ca. 5–7 cm von der Laufplattform hochheben kann. Achten Sie darauf, dass das Laufband in der Mitte aufliegt. Stecken Sie das Netzkabel ein, stecken Sie den Schlüssel ein und lassen Sie das Laufgerät einige Minuten lang laufen. Wiederholen Sie diesen Vorgang solange, bis das Laufband richtig eingestellt ist.

c. Sollte das Laufband beim Betreten immer noch langsamer werden, rufen Sie unseren Kundendienst an.

SYMPTOM: DAS LAUFBAND LIEGT BEIM LAUFEN NICHT IN

a. Sollte sich das Laufband nach links verschoben haben, ziehen

Sie als erstes den Schlüssel ab und ZIEHEN SIE DAS NETZ- KABEL HERAUS. Drehen Sie mit Hilfe des Inbusschlüssels den Justier- bolzen der linken Rolle im Uhrzeigersinn und den Justierbolzen der rechten Rolle gegen den Uhrzeigersinn, beide ca. um eine 1/4-Drehung. Vermeiden Sie ein zu straffes Anziehen des Laufbandes. Stecken Sie das Netzkabel wieder ein, stecken Sie den Schlüssel ein und lassen Sie das Gerät ein paar Minute laufen. Wiederholen Sie diesen Vorgang, bis sich das Laufband in der Mitte befindet.

b. Sollte sich das Laufband nach rechts verschoben haben, zie-

hen Sie als erstes den Schlüssel ab und ZIEHEN SIE DAS NETZ- KABEL HERAUS. Drehen Sie mit Hilfe des Inbusschlüssels den Justierbolzen der linken Rolle gegen den Uhrzeigersinn und den Justierbolzen der rechten Rolle im Uhrzeigersinn, beide ca. um eine 1/4-Drehung. Vermeiden Sie ein zu straffes Anziehen des Laufbandes. Stecken Sie das Netzkabel wieder ein, stecken Sie den Schlüssel ein und lassen Sie das Gerät ein paar Minute laufen. Wiederholen Sie diesen Vorgang, bis sich das Laufband in der Mitte befindet.

SYMPTOM: DAS LAUFBAND WIRD BEIM BEGEHEN RUTSCHEN

a. Sollte das Laufband beim Begehen rutschen, ziehen Sie zunächst

den Schlüssel ab und ZIEHEN SIE DAS NETZKABEL HERAUS. Drehen Sie dann mit Hilfe des Inbusschlüssels beide Justierbolzen der hinteren Rollen um ca. eine 1/4-Drehung im Uhrzeigersinn. Das Laufband ist dann richtig straffgezogen, wenn man es noch auf beiden Seiten um ca. 5–7 cm von der Laufplattform hochheben kann. Stecken Sie das Netzkabel wieder ein, stecken Sie den Schlüssel ein und lassen Sie das Gerät ein paar Minuten laufen. Stecken Sie das Netzkabel ein, stecken Sie den Schlüssel ein, und laufen Sie vorsichtig einige Minuten auf das Laufgerät. Wiederholen Sie diesen Vorgang bis das Laufgerät richtig eingestellt ist.

Rollendjustierbolzen

5 –7 cm

TRAININGSRICHTLINIEN

Die folgenden Trainings- und Konditionsrichtlinien werden Ihnen bei der Ausarbeitung Ihres persönlichen Trainingsprogramms helfen. Für detailliertere Informationen über Fitnesstraining, wenden Sie sich an ein empfehlenswertes Buch oder an Ihren Hausarzt.

ÜBUNGSINTENSITÄT

Ob es Ihr Ziel ist, Fett zu verbrennen oder Ihr HerzKreislaufsystem zu stärken, der Schlüssel zum Ziel ist die richtige Übungsintensität. Die richtige Übungsintensität kann man finden, indem man die Pulsfrequenz als Richtlinie verwendet. Die Tabelle auf dieser Seite gibt empfohlene Pulsfrequenzen zur Fettverbrennung und zu Aerobic-Training an.

Um die für Sie richtige Pulsfrequenz daraus zu ersehen, finden Sie zuerst entlang der obersten Reihe Ihr Alter. (Das Alter wird dabei auf die nächste Dekade aufoder abgerundet.) Betrachten Sie dann die drei Zahlen unter Ihrem Alter. Diese drei Zahlen stellen Ihre "Trainings- zone" dar. Die unteren beiden Zahlen sind empfohlene Pulsfrequenzen zur Fettverbrennung. Die obere Zahl ist die empfohlene Pulsfrequenz für Aerobic Training.

Fettverbrennung

Um Fett effektiv zu verbrennen, müssen Sie bei relativ niedriger Intensität über einen anhaltenden Zeitraum trainieren. Während der ersten paar Minuten des Trainings verbraucht Ihr Körper leicht angreifbare

Kohlenhydratkalorien zur Energiegewinnung. Erst nach diesen ersten Minuten fängt Ihr Körper an, gespeicherte Fettkalorien zur Energiegewinnung zu verwenden. Ist es Ihr Ziel, Fett zu verbrennen, stellen Sie die Geschwindigkeit und Neigung des Gerätes so ein, dass Ihre Pulsfrequenz in der Nähe der unteren zwei Zahlen Ihrer Trainingszone liegt.

Aerobic Training

Ist es Ihr Ziel, das Herz-Kreislaufsystem zu stärken, dann muss Ihr Training "Aerobic" sein. Aerobic Training ist jede Aktivität, die über längeren Zeitraum hinweg große Mengen von Sauerstoff anfordert. Dabei wird das Herz aufgefordert, Blut in die Muskeln zu pumpen und die Lunge, das Blut mit Sauerstoff zu versorgen. Für Aerobic Training stellen Sie die Geschwindigkeit und die Neigung so ein, dass Ihre Pulsfrequenz in der Nähe der oberen Zahl in Ihrer Trainingszone liegt.

TRAININGSRICHTLINIEN

Jedes Training sollte aus 3 einfachen Teilen bestehen: Aufwärmen—Beginnen Sie jedes Training mit 5 bis 10

Minuten Aufwärmen. Beginnen Sie mit langsamen, kontrollierten Dehnübungen und gehen Sie dann auf rhythmischeres Stretching über, um Ihre Körpertemperatur, den Puls und die Blutzirkulation auf anstrengendes Training vorzubereiten.

Training in der Trainingszone—Nach dem Aufwärmen sollten Sie die Intensität Ihres Trainings erhöhen bis sich Ihr Puls in der Trainingszone befindet. Verbleiben Sie dort für 20 bis 60 Minuten. (Während der ersten Wochen sollten Sie 20 Minuten nicht überschreiten.) Atmen Sie während des Trainings regelmäßig und tief. Halten Sie niemals den Atem an.

Abkühlen—Beenden Sie jedes Training zur Abkühlung mit 5 bis 10 Minuten Dehnen. Das hilft der Flexibilität Ihrer Muskeln und verhindert Probleme, die sonst durch das Training entstehen könnten.

TRAININGSHÄUFIGKEIT

Um Ihre Kondition zu erhalten oder zu verbessern, sollten Sie dreimal wöchentlich trainieren. Dazwischen sollten Sie jeweils einen Tag Rast einlegen. Nach ein paar Monaten können Sie nach Wunsch bis zu 5 Mal pro Woche trainieren. Der Schlüssel zum Erfolg ist,

Fitnesstraining zum regelmäßigen und angenehmen Teil Ihres Lebens zu machen.

ACHTUNG:Bevor Sie mit diesem

oder irgendeinem anderen Trainingsprogramme beginnen, konsultieren Sie bitte zunächst Ihren Arzt. Dies ist besonders wichtig für diejenigen Personen, die über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten.

Der Pulssensor ist kein medizinisches Instrument. Verschiedene Faktoren können die Pulsschlagwerte verändern. Der Pulssensor soll Ihnen nur als Trainingshilfe dienen, indem er Ihren durchschnittlichen Herzschlag angibt.

EMPFOHLENE DEHNÜBUNGEN

Folgende Übungen eignen sich gut für Aufwärm- oder Abkühlphasen. Dehnen Sie sich immer nur langsam—nie ruckartig.

1. RUMPFBEUGEN

Aus dem Stand, mit leicht gebeugten Knien, langsam aus der Hüfte heraus nach vorn beugen. Entspannen Sie den Rücken und die Schultern, während Sie die Hände zu den Zehen strecken. So tief wie möglich gehen, halten, bis 15 zählen, dann entspannen. Dreimal wiederholen. Dehnt Kniesehnen, Beinbizeps und Rücken.

2. KNIESEHNEN-DEHNÜBUNG

Setzen Sie sich auf den Boden, strecken Sie ein Bein aus und ziehen Sie die Sohle des anderen an die gegenüberliegende Schenkelinnenseite. Beugen Sie den Oberkörper in gestreckter Haltung vor, bis die ausgestreckte Hand die Fußspitze berührt. Halten und bis 15 zählen, dann entspannen. Mit beiden Beinen drei mal wiederholen. Dehnt Kniesehnen, den unteren Rücken und die Beckenmuskulatur.

3. DEHNEN DER WADEN UND DER ACHILLESSEHNE

Stellen Sie die Füße hintereinander und stützen Sie sich mit ausgestreckten Armen an einer Wand ab. Lassen Sie das hintere Bein gestreckt und den Fuß fest auf dem Boden. Beugen Sie das vordere Bein und den Oberkörper aus der Hüfte heraus nach vorn. Halten, dann bis 15 zählen und entspannen. Wiederholen Sie das für beide Beine je drei mal. Wenn Sie die Achillessehnen noch stärker dehnen möchten, beugen Sie auch das hintere Bein ein wenig. Dehnt Waden, die Achillessehnen und die Fesseln.

4. DEHNEN DER VORDEREN OBERSCHENKELMUSKELN

Stützen Sie sich mit einer Hand an der Wand ab und ziehen Sie einen Fuß so nah wie möglich an Ihr Gesäß. Halten, langsam bis 15 zählen, dann loslassen. Mit jedem Bein drei Mal wiederholen. Dehnt Oberschenkel- und Hüftmuskulatur.

5. DEHNEN DER SCHENKELINENSEITEN

Setzen Sie sich auf den Boden und ziehen beide Fußsohlen nach innen mit den Knien nach außen. Ziehen Sie die Füße so nahe wie möglich an den Körper heran. Halten, langsam bis 15 zählen, dann entspannen. Drei Mal wiederholen. Dehnt die Oberschenkel und Hüftmuskeln.

BESTELLUNG VON ERSATZTEILEN

Unter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen: AICON Health & Fitness, GmbH

Kalscheurenerstr. 172 D-50354 Hürth

Fax: 0180/523 1343 Telefonanrufe außerhalb Deutschlands:

Tel.: 00 49-(0) 2233-613 260 Fax: 00 49-(0) 2233-613 255

Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:

• Die MODELL NUMMER DES PRODUKTES (PETL57000)

• Den NAMEN DES PRODUKTES (PROFORM

570 Laufgerät)

• Die SERIEN-NUMMER DES PRODUKTES (finden Sie auf der Vorderseite dieser Bedienungsanleitung)

• Die BESTELLNUMMER DER ERSATZTEILE (siehe DETAILZEICHNUNG und ERSATZTEILELISTE in der Mitte dieser Bedienungsanleitung

• Die BESCHREIBUNG DES ERSATZTEILES (siehe DETAILZEICHNUNG in der Mitte dieser

Bedienungsanleitung

PROFORM ist ein eingetragenes Warenzeichen von AICON Health & Fitness, GmbH

Tel.: 01 80/523 1344

ENTFERNEN SIE DIESE DETAILZEICHNUNG VON DER ANLEITUNG

VERWAHREN SIE DIESE DETAILZEICHNUNG FÜR EVENTUELLEN SPÄTEREN GEBRAUCH.

Anmerkung: Angaben können ohne Widerruf verändert werden. Information zur Bestellung von Ersatzteilen finden Sie auf der Rückseite der Bedienungsanleitung.

ERSATZTEILELISTE—Modell-Nr. PETL57000 R0900A

Nr. Zahl Bezeichnung

1 2 Haltegriff 2 1 Schlüssel/Clip 3 6 Schraube 4 1 Batteriengehäusedeckel 5 2 Fußschiene 6 1 Nocken Motor 7 2 Neigungsbein-Bolzen 8 1 Geschwindigkeitsteil-

spannungsmesser

9 1 Geschwindigkeitskontrolle 10* 1 Computerzusammenstellung 11 1 Pfosten 12 1 Antriebsriemen 13 11 Kleine Schraube 14 1 Verschluss 15* 1 Pulsstab 16 7 Kabelverbindung 17 1 Motor-Drehringmutter 18 1 Rolle/Schwungrad/Ventilator 19 1 Motor 20* 1 Motor/Rolle/Schwungrad/Ventilator 21 1 Drahthalter 22 1 Schaumstoffblock 23 1 Motorhaube 24 1 Haubenschutzplatte 25 16 Kleine Schraube 26 1 Kontrollmechanismus 27 1 Motor-Drehringbolzen 28 1 Motorspannmutter 29 1 Motorspannsternunterlegscheibe 30 1 Motorspannunterlegscheibe 31 2 Motorspannungsbolzen/Beinbolzen 32 1 Neigungsstopklammer 33 5 Membranenschalterschraube/

Bauchpfannenschraube 34 2 Verlängerungsbein 35 1 Inbusschlüssel 36 2 Radbolzen 37 2 Rad 38 8 Radmutter/Hebungsmutter 39 7 Unterlegscheibe 40 4 Basisunterlage 41 2 Haltegriffendkappe 42 1 Verschlussriegel 43 1 Membranenschalterclip 44 1 Membranenschalter 45 1 Magnet 46 1 Computerbasis 47 2 Rahmendrehunterlegscheibe 48 4 Plattformschraube 49 4 Isolierung 50 1 Vorderer Roller/Rolle 51 1 Justierbolzen der Vordere Rollen 52 2 Neigungsrad 53 2 Verlängerungsbeinschraube 54 2 Hintere Isolierschraube 55 1 Behälter

Nr. Zahl Bezeichnung

56 1 Sicherung 57 2 Rahmen-Drehunterlegscheibe 58 2 Rahmen-Drehbolzen 59 1 Erdungschraube 60 1 Motor-Bauchpfanne 61 7 Kabelbefestigungsklammer 62 4 Hintere Plattformschraube 63 3 Lösbares Band 64 1 Startzug 65 2 Riemenführung 66 4 Bauchpfanne-Befestigung 67 1 Laufband 68 1 Laufplattform 69 1 Bauchpfanne 70 21 Elektronische Schraube 71 1 Neigungsdrahthalterung 72 2 Hintere Isolierung 73 4 Isolierschraube 74 2 Haltegriffbolzen 75 3 Haltegriffunterlegscheibe 76 1 Linke vordere Endkappe 77 2 Neigungsradbolzen 78 1 Rechte vordere Endkappe 79 4 Neigungsradmutter 80 1 Erdungsdraht 81 2 Stopklammerbolzen 82 1 Neigungsbein 83 2 Justierbolzen der vorderen Rolle 84 1 Hintere Endkappe 85 1 Verschlussaufkleber 86 1 Hintere Rolle 87 1 Rahmen 88 2 Pulsstabbolzen 89 1 Erdungunterlegscheibe 90 3 Nylon-Unterlegscheibe 91 1 Erdungsmutter 92 1 Elektronische Klammer 93 2 Motor-Drehzapfenärmel 94 1 Motor-Drehzapfenbuchse 95 1 Filter 96 2 Pfostenöse 97 1 25" Kontrolle/Pulsdraht 98 1 Stromkabelsatz

99 11 Computerschraube/Endkappe 100 4 Führungsriemenschraube 101 2 Verschlussschraube

# 2 8” Grüner Draht w/Ring # 1 4” Schwarzer Draht, 2 w # 1 4” Weißer Draht, 2 w # 1 4” Grüner Draht, w/ring # 1 4” Schwarzer Draht, m/w # 1 8” Weißer Draht # 1 Bedienungsanleitung

* Dazu gehören alle in der Detailzeichnung abgebildeten

Teile.

# Weist auf ein nicht abgebildetes Teil hin.

DETAILZEICHNUNG—Modell-Nr. PETL57000 R0900A

15*

10*

20*

101

38 47

100

ProForm PETL57000 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
