ProForm PETL997110, PERFORMANCE 950 Owner's Manual
Modelnr. PETL99711.0
Serienr.
Schrijf het serienummer hierboven
voor verdere raadpleging.
Sticker met
serienummer
VRAGEN?
Als u nog vragen hebt of er zijn
onderdelen die ontbreken of beschadigd zijn, neem dan contact op met
de winkel waar u dit product hebt
gekocht.
Bezoek onze website:
www.iconsupport.eu
GEBRUIKERSHANDLEIDING
OPGELET
Lees voor gebruik van dit
apparaat alle instructies en
voorzorgsmaatregelen in deze
handleiding. Bewaar deze handleiding voor verdere raadpleging.
www.iconeurope.com
252913
256837
Dutch
INHOUD
DE STICKERS MET WAARSCHUWING .........................................................2
BELANGRIJKE VOORZORGSMAATREGELEN ...................................................3
VOORDAT U BEGINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ONDERDEEL IDENFICATIESCHEMA ...........................................................6
MONTAGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
DE HARTSLAG MONITOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
GEBRUIK EN BIJSTELLEN ..................................................................15
HOE DE LOOPBAND INKLAPPEN EN VERPLAATSEN ............................................24
PROBLEMEN OPLOSSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
RICHTLIJNEN VOOR HET OEFENEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
LIJST MET ONDERDELEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
GEDETAILLEERDE TEKENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
HET BESTELLEN VAN ONDERDELEN ............................................... Laaste pagina
RECYCLING INFORMATIE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Laaste pagina
DE STICKERS MET WAARSCHUWING
De waarschuwingstickers hier afgebeeld zijn met dit
product inbegrepen. Plak de stickers op de aangegeven plaatsen over de Engelse waarschuwingen heen.
De hier getoonde sticker(s) met waarschuwing is/zijn
op de aangegeven plaats(en) geplakt. Raadpleeg de
laatste pagina van deze handleiding wanneer een
sticker ontbreekt of niet leesbaar is en vraag om
een vervangende sticker. Plak de sticker op de aangegeven plaats. Aandacht: de sticker(s) worden niet
op ware grootte weergegeven.
PROFORM is een merk van ICON IP, Inc.
Nike is een gedeponeerd handelsmerk van NIKE, Inc. en aangesloten bedrijven.
2
BELANGRIJKE VOORZORGSMAATREGELEN
WAARSCHUWING: lees, om het risico tot ernstig letsel te verminderen, alle
belangrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op uw
loopband voordat u deze gebruikt. ICON is niet verantwoordelijk voor persoonlijk letsel of schade
door het gebruik van dit product.
1. Raadpleeg uw huisarts voordat u met dit of
enig ander oefenprogramma begint. Dit is
vooral belangrijk voor personen boven de 35
jaar, of voor personen met reeds bestaande
gezondheidsproblemen.
2. Het is de verantwoordelijkheid van de eigenaar om zich ervan te vergewissen dat alle
gebruikers van de loopband voldoende op
de hoogte zijn van alle waarschuwingen en
voorzorgsmaatregelen.
3. Gebruik de loopband alleen zoals
beschreven.
4. Gebruik de loopband uitsluitend binnenshuis
en uit de buurt van vocht en stof. Plaats de
loopband niet in een garage, op een overdekt
terras of bij water.
5. Plaats de loopband op een vlakke ondergrond met minstens 2,4 m ruimte achter de
loopband en 0,6 m ruimte aan iedere kant
van de loopband. Zorg ervoor dat de loopband geen luchtopeningen of luchtroosters
blokkeert. Leg een matje onder de loopband om uw vloer of de vloerbedekking te
beschermen.
6. Gebruik de loopband niet waar spuitbussen
gebruikt worden of waar zuurstof beheerd
wordt.
7. Houd te allen tijde kinderen jonger dan 12
jaar en huisdieren bij de loopband vandaan.
zowel mannen als vrouwen. Draag altijd
gymschoenen. Gebruik de loopband nooit op
blote voeten, met alleen sokken of sandalen
aan.
11. Steek de stekker alleen in een geaard stopcontact (zie bladzijde 15). Geen enkel ander
apparaat mag op dezelfde groep aangesloten
zijn.
12. Als u een verlengsnoer nodig heeft, gebruik
dan alleen een 3 draadig, 1 mm2 (maat 14)
snoer van maximaal 1,5 meter.
13. Houd de stekker bij hete oppervlaktes
vandaan.
14. Loop nooit op de loopband wanneer de
elektriciteit uitgeschakeld is. Gebruik de
loopband niet wanneer het snoer of de stekker beschadigd is. Gebruik de loopband niet
als deze niet goed werkt. (Zie PROBLEMEN
OPLOSSEN op bladzijde 26 als de loopband
niet goed werkt.)
15. Lees de noodstopprocedure grondig door,
begrijp wat u gelezen heeft en test de procedure voordat u de loopband gebruikt
(raadpleeg HOE HET APPARAAT AAN TE
ZETTEN op bladzijde 17).
16. Start de loopband nooit wanneer u op de
loopband staat. Houd u altijd aan de handleuningen vast terwijl u de loopband
gebruikt.
8. De loopband kan alleen gebruikt worden
door mensen die niet zwaarder zijn dan 150
kg.
9. Laat nooit meer dan één persoon tegelijk de
loopband gebruiken.
10. Draag bij gebruik van de loopband de
juiste kleding. Draag geen losse kleding
die in de loopband verstrikt kan raken.
Sportsuspensiors worden aangeraden voor
17. De loopband kan een hoge snelheid bereiken. Stel de snelheid geleidelijk bij om
plotselinge schokken bij het versnellen te
voorkomen.
18. De hartslagmonitor is geen medisch instrument. Diverse factoren zoals beweging,
kunnen de juistheid van de metingen beïnvloeden. De hartslagmonitor dient slechts om
de hartslag globaal te meten, als hulpmiddel
bij uw oefeningen.
3
19. Laat de loopband nooit zonder toezicht
draaien. Verwijder altijd de sleutel, trek
de stekker uit het stopcontact, en zet de
stroomschakelaar in de uitstand wanneer
de loopband niet gebruikt wordt. (Zie de
tekening op bladzijde 5 te zien waar de
stroomschakelaar zit).
20. Voltooi eerst de montage van de loopband
voordat u deze rechtop zet, neer laat of
verplaatst. (Zie MONTAGE op bladzijde 7 en
HOE DE LOOPBAND IN TE KLAPPEN EN TE
VERPLAATSEN op bladzijde 24). U moet in
staat zijn om 20 kilo veilig op te kunnen tillen,
20 kg veilig neer te kunnen laten of in staat
zijn om de loopband te verplaatsen.
21. Bij het inklappen of het verplaatsen van de
loopband dient u ervoor te zorgen dat de
opbergvergrendeling het onderstel stevig in
de opbergstand houdt.
22. Steek nooit enig onderwerp in welke opening
van de loopband dan ook.
23. Controleer alle onderdelen regelmatig en
draai ze dan goed vast.
24. GEVAAR: trek de stekker na gebruik
altijd direct uit het stopcontact. Doe dit
ook bij het schoonmaken van de loopband,
voor het plegen van onderhoud en voor het
bijstellen zoals beschreven in deze handleiding. Verwijder nooit de motorkap tenzij een
servicemonteur dat aangeeft. Onderhoud,
anders dan de procedures in deze handleiding moet uitsluitend uitgevoerd worden
door een erkende servicemonteur.
25. Deze loopband is alleen voor huiselijk
gebruik bedoeld. Gebruik de loopband niet
commercieel, niet voor verhuur of in een
instelling.
26. Teveel oefenen kan tot ernstig letsel of tot de
dood leiden. Als u tijdens het oefenen pijn
voelt of duizelig wordt, dient u onmiddellijk te
stoppen en af te koelen.
BEWAAR DEZE INSTRUCTIES
4
VOORDAT U BEGINT
Dank u dat u hebt gekozen voor de revolutionaire
PROFORM® PERFORMANCE 950 loopband. Deze
PERFORMANCE 950 loopband biedt een reeks aan
indrukwekkende functies die zijn ontwikkeld om uw
oefeningen effectiever en leuker te maken. Als u geen
oefeningen doet, kunt u deze unieke loopband opvouwen, waardoor deze minder dan de helft van de ruimte
inneemt van andere loopbanden.
Lees, voor uw welzijn, deze handleiding zorgvuldig
door voor gebruik van de loopband. Raadpleeg de
Lengte: 183 cm
Breedte: 89 cm
Handleuning
omslag van deze handleiding als u nog vragen hebt.
Noteer het productnummer en het serienummer voordat u met ons contact opneemt. De plaats waar u de
stickers met het productnummer en het serienummer
kunt vinden wordt op de omslag van de handleiding
aangegeven.
Bekijk eerst aandachtig de tekening hieronder en de
verschillende onderdelen, voordat u verder leest.

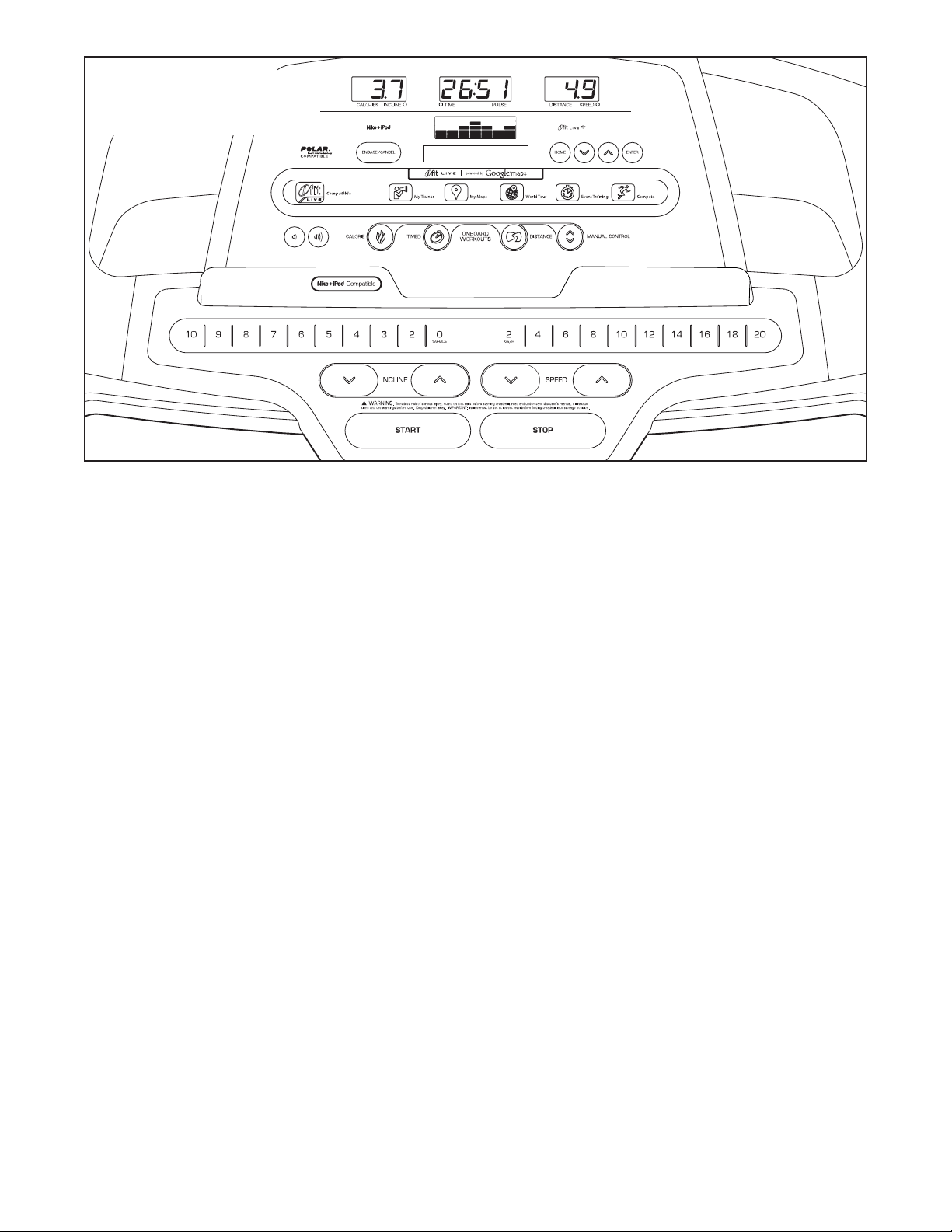

Bedieningspaneel
Lade
Hartslagmonitor
Sleutel/Klip
Staander
Loopband
Voetrail
Bijstelschroeven van
de Ruststandrol
Stroomschakelaar
Kussen van het Platform
5
ONDERDEEL IDENFICATIESCHEMA
Raadpleeg de tekeningen hieronder om de kleine onderdelen voor de montage te herkennen. Het nummer tussen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin
deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor de montage. Aandacht: als
een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al vooraf is gemonteerd. Er zijn
mogelijk extra metalen onderdelen meegeleverd.
1/4" Sterring
(12)–8
#8 x 3/4"
Schroef (1)–6
5/16" x 1"
Bout (4)–6
5/16" Sterring
(13)–4
Tekschroef (5)–4
3/8" Sterring
(11)–6
#8 x 1"
3/8" x 1 1/2"
Schroef (14)–2
3/8" x 4" Schroef (7)–4
Tussenstuk van
de Poot van
de Basis (94)–2
#10 x 3/4"
Schroef (2)–4
3/8" x 2" Bout (8)–5
3/8" Moer (10)–5
1/4" x 1/2"
Schroef (9)–4
6
MONTAGE
• Montage moet door twee personen worden
uitgevoerd.
• Plaats de loopband op een open plek en
verwijder het verpakkingsmateriaal. Gooi het
verpakkingsmateriaal niet weg totdat u de loopband volledig hebt gemonteerd.
• D e onderkant van de loopriem van de loopband is voor een goede werking bedekt met
een smeermiddel. Tijdens het vervoer kan een
klein beetje smeermiddel aan de bovenkant
van de loopriem of de verpakkingsmateriaal
terecht zijn gekomen. Dit is normaal. Als er zich
smeermiddel op de bovenkant van de loopriem
bevindt, kunt u deze eenvoudigweg afvegen
met een zachte doek en een reiniger zonder
schuurmiddel.
1. Zorg dat het snoer niet in het stopcontact
gestoken is.
• Voor het herkennen van de kleine onderdelen,
kijkt u op pagina 6.
• Hetvolgendegereedschapkanvoordemontage nodig zijn:
de meegeleverde inbusleutels
een instelbare sleutel
een Philips schroevendraaier
schaar
Punttang
Om schade aan onderdelen te vermijden, moet
u geen elektrisch gereedschap bij het monteren
gebruiken.
1
Verwijder de 3/8" Moer (10), de 3/8" x 2" Bout
(8) en de verzendbeugel (A) uit de Basis (95).
Verwijder de verzenbeugel uit de andere
kant van de loopband zoals hierboven
beschreven. Gooi de verzendbeugels weg.
Bewaar de Moer en de Bouten voor montage
stap 3 en stap 6.
10
A
95
8
7
2. Leg de loopband, met hulp van een tweede
persoon, voorzichtig op zijn linkerkant. Klap het
Onderstel (55) gedeeltelijk in zodat de loopband
stabieler is; klap het Onderstel nog niet volle-
dig in.
Snij de draadbanden die de Draad van de
Staander (87) aan de Basis (95) bevestigen
door. Plaats een plastic draadband in het aangegeven gat in de Basis en gebruik de draadband
om de Draad van de Staander uit het gat te
trekken.
Maak de twee Voeten van de Basis (90) aan
de Basis (95) op de aangegeven plaatsen vast
met twee #8 x 1" Tekschroeven (5) en twee
Tussenstukken van de Basispoten (94).
Maak dan twee Voeten van de Basis (90) met
twee #8 x 1" Tekschroeven (5) vast.
2
Gat
55
94
94
90
87
5
90
5
90
5
95
90
5
3. Raadpleeg de inzet-tekening. Snij de plastic
draadband van de Draad van de Staander (87)
door.
Maak een Wiel (96) aan de Basis (95) vast met
een 3/8" x 2" Bout (8), en een 3/8" Moer (10).
Draai de Moer niet te vast. Het Wiel moet vrij
kunnen draaien.
Druk een Basiskapje (89) in de Basis (95).
3
Plastic Draadband
87
8
95
96
10
Door-
snijden
87
89
8
4. Zoek de Rechter Staander (85), aangegeven
met “Right” (L of Left geeft links aan; R of Right
geeft rechts aan). Houd de Rechter Staander bij
de Basis (95) vast zoals afgebeeld.
4
85
Raadpleeg de inzet-tekening. Maak de draad-
band in de Rechter Staander (85) stevig rond
het uiteinde van de Draad van de Staander
(87) vast. Trek dan aan het andere eind van de
draadband totdat de Draad van de Staander
door de Rechter Staander getrokken is.
5. Houd de Rechter Staander (85) tegen de
Basis (95). Zorg ervoor dat de Draad van de
Staander (87) niet bekneld raakt. Steek twee
3/8" x 4" Schroeven (7) met twee 3/8" Sterringen
(11), en een 3/8" x 1 1/2" Schroef (14) met een
3/8" Sterring (11) in de Rechter Staander.
Draai de 3/8" x 4" Schroeven (7) gedeelte-
lijk vast tot de koppen van de Schroeven
de Rechter Staander (85) raken; draai de
Schroeven nog niet helemaal vast. Draai de
3/8" x 1 1/2" Schroef (14) gedeeltelijk vast.
87
87
5
Draadband
85
Draad-
band
85
7
14
11
95
87
95
11
87
9
6. Leg de loopband, met hulp van een tweede persoon, voorzichtig op zijn rechterkant. Klap het
Onderstel (55) in gedeeltelijk zodat de loopband
stabieler is; klap het Onderstel nog niet volle-
dig in.
6
89
Maak een Wiel (96) aan de Basis (95) vast met
een 3/8" x 2" Bout (8), en een 3/8" Moer (10).
Draai de Moer niet te vast. Het wiel moet vrij
kunnen draaien.
Druk een Basiskapje (89) in de Basis (95).
7. Houd de Linker Staander (84) tegen de Basis
(95). Steek twee 3/8" x 4" Schroeven (7) met
twee 3/8" Sterringen (11), en een 3/8" x 1 1/2"
Schroef (14) met een 3/8" Sterring (11) in de
Linker Staander.
Draai de 3/8" x 4" Schroeven (7) gedeeltelijk
vast tot de koppen van de Schroeven de Linker
Staander (84) raken; draai de Schroeven
nog niet helemaal vast. Draai de 3/8" x 1 1/2"
Schroef (14) gedeeltelijk vast.
8
55
95
96
10
7
7
11
14
11
84
Kantel de loopband, met hulp van een tweede
persoon, zodanig dat de Basis (95) plat op de
vloer ligt.
95
10
8. Zoek naar de Rechter Kap van de Basis (91)
en de Linker Kap van de Basis (88). Schuif
de Rechter Kap van de Basis op de Rechter
Staander (85). Schuif de Linker Kap van de
Basis op de Linker Staander (84).
8
88
84
85
91
9. Houd de Rechter Handleuning (83) bij de
Rechter Staander (85). Steek de Draad van de
Staander (87) door de aangegeven beugel op
de Rechter Handleuning en trek de Draad van
de Staander uit het uiteinde van de Rechter
Handleuning.
Maak de Rechter Handleuning (83) aan de
Rechter Staander 85) vast met drie 5/16" x 1"
Bouten (4) en twee 5/16" Sterringen (13) zoals
afgebeeld. Draai de bouten nog niet vast.
Maak de Linker Handleuning (niet afgebeeld)
op dezelfde manier vast. Aandacht: er is geen
draad aan de linkerkant.
10. Plaats het bedieningspaneel met de bovenkant
op een zachte oppervlakte zodat het bedieningspaneel niet bekrast wordt. Verwijder de twee #8
x 3/4" Schroeven (1). Til de Dwarsstang (107) er
vervolgens af. Leg de Schroeven opzij.
9
10
Bedienings-
paneel
83
87
4
13
4
13
85
107
1
11
Loading...
