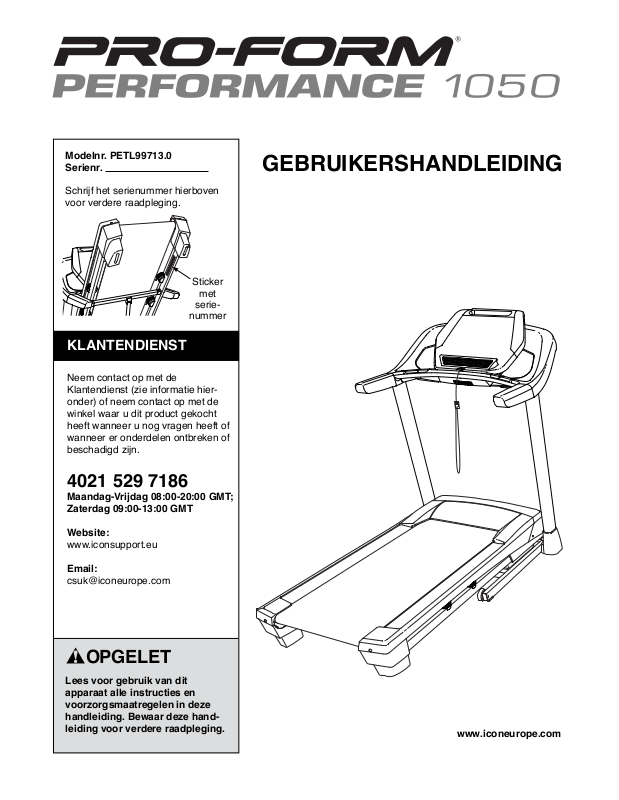

ProForm PETL997130, PERFORMANCE 1050 Owner's Manual

Modelnr. PETL99713.0 Serienr.
Schrijf het serienummer hierboven voor verdere raadpleging.
Sticker
met
serie-
nummer
KLANTENDIENST
Neem contact op met de Klantendienst (zie informatie hier­onder) of neem contact op met de winkel waar u dit product gekocht heeft wanneer u nog vragen heeft of wanneer er onderdelen ontbreken of beschadigd zijn.
GEBRUIKERSHANDLEIDING
4021 529 7186
Maandag-Vrijdag 08:00-20:00 GMT; Zaterdag 09:00-13:00 GMT
Website:
www.iconsupport.eu
Email:
csuk@iconeurope.com
OPGELET
Lees voor gebruik van dit apparaat alle instructies en voorzorgsmaatregelen in deze handleiding. Bewaar deze hand­leiding voor verdere raadpleging.
www.iconeurope.com
INHOUD
DE STICKERS MET WAARSCHUWING .........................................................2
BELANGRIJKE VOORZORGSMAATREGELEN ...................................................3
VOORDAT U BEGINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ONDERDEEL IDENTIFICATIESCHEMA ..........................................................6

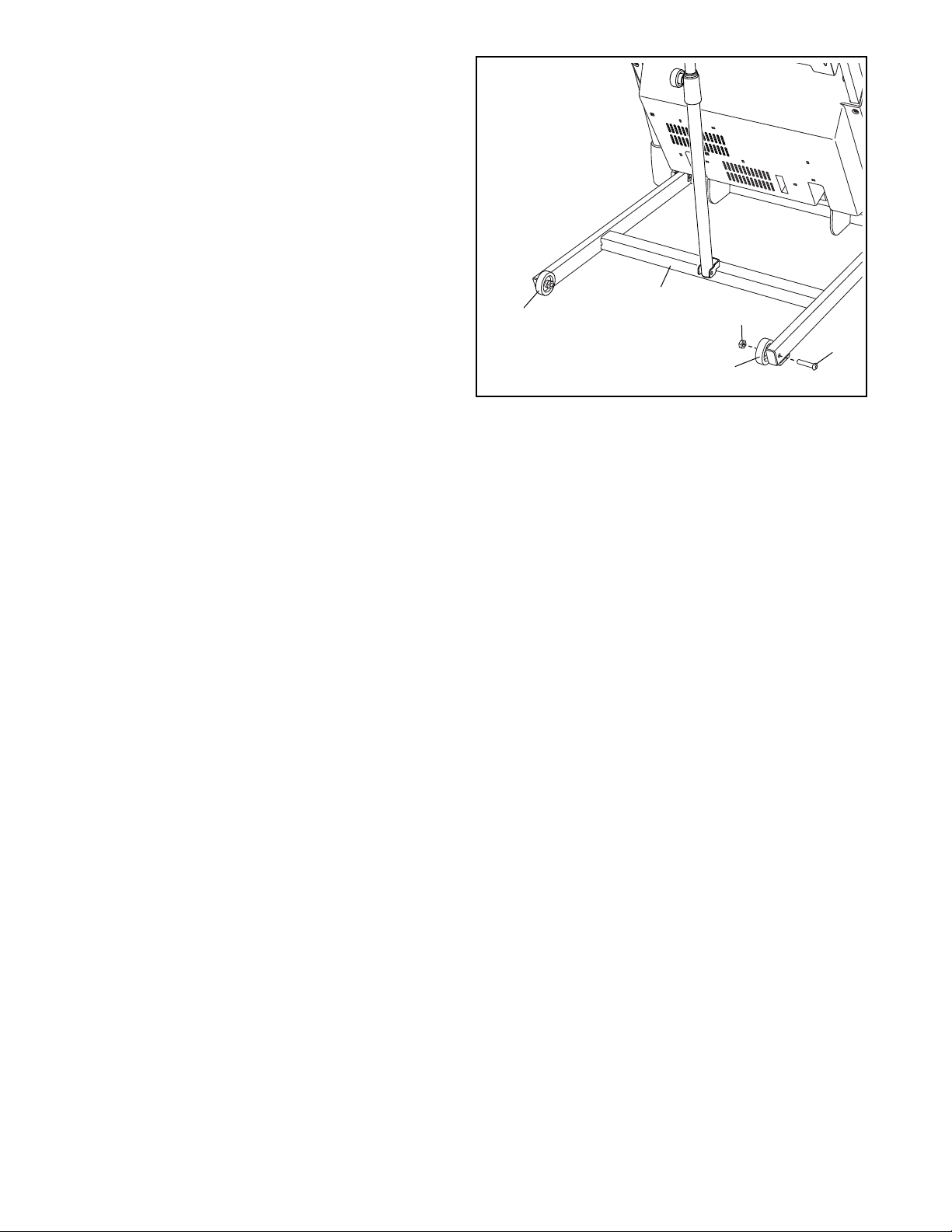

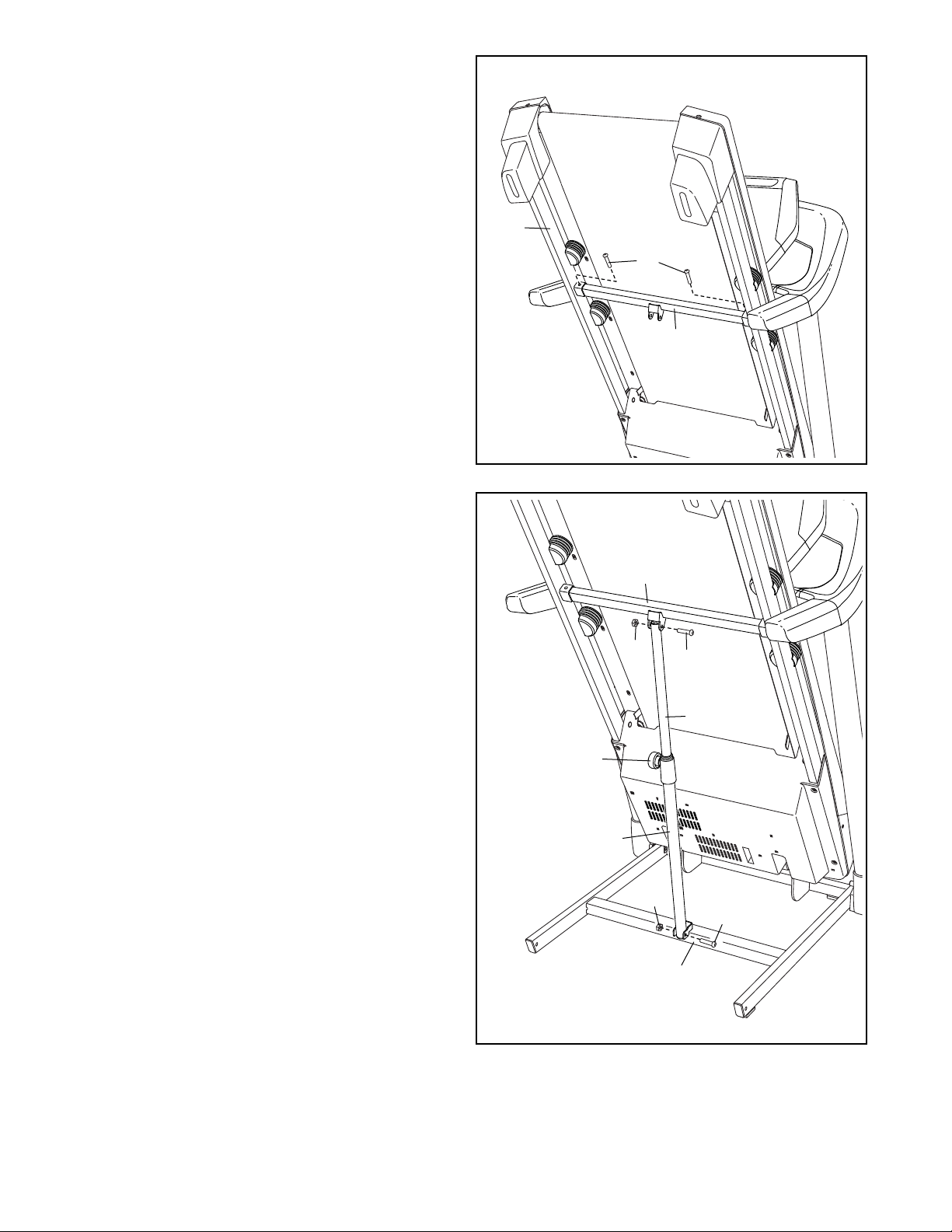

MONTAGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
DE HARTSLAG MONITOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
GEBRUIK EN BIJSTELLEN ..................................................................16

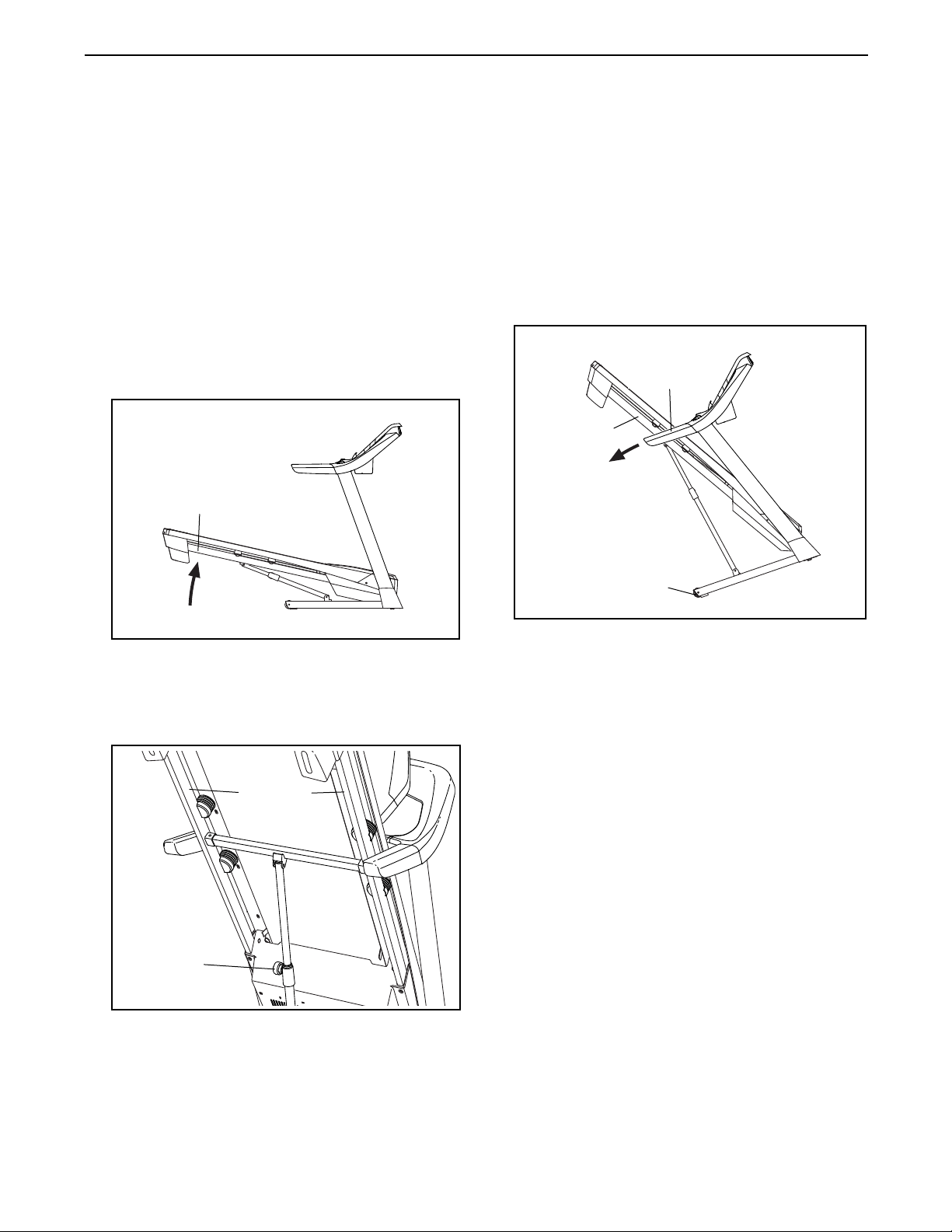

HOE DE LOOPBAND INKLAPPEN EN VERPLAATSEN ............................................24
PROBLEMEN OPLOSSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

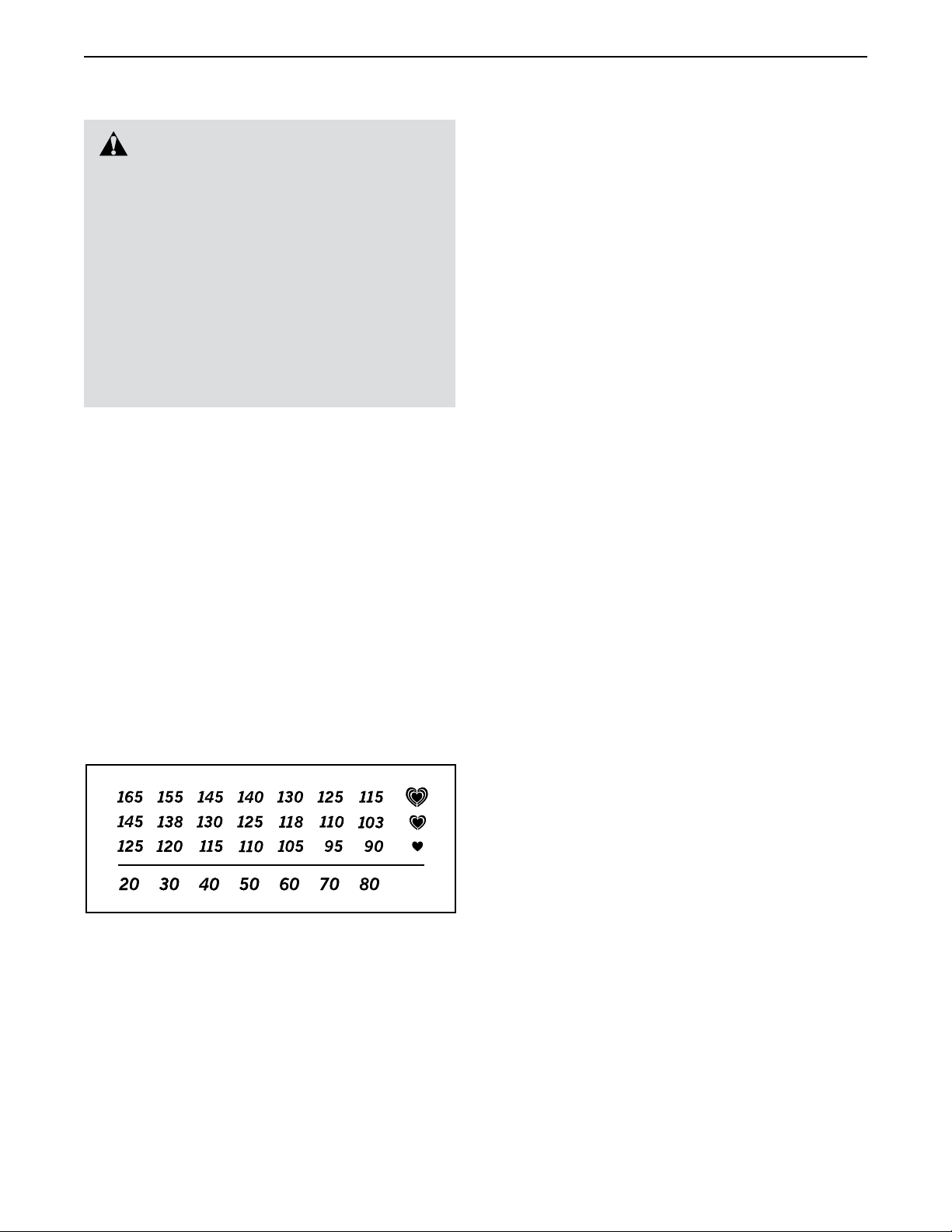

RICHTLIJNEN VOOR HET OEFENEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
LIJST MET ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

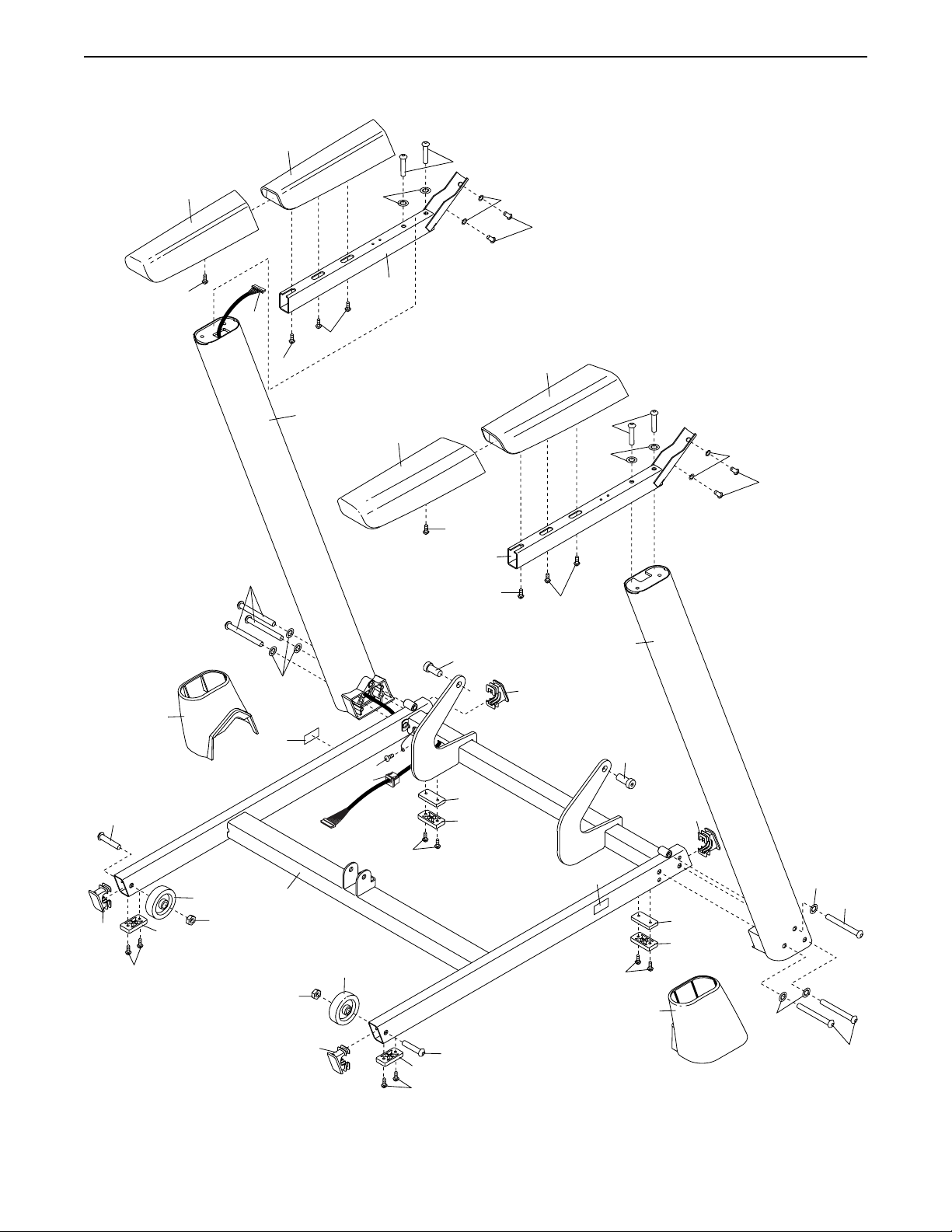

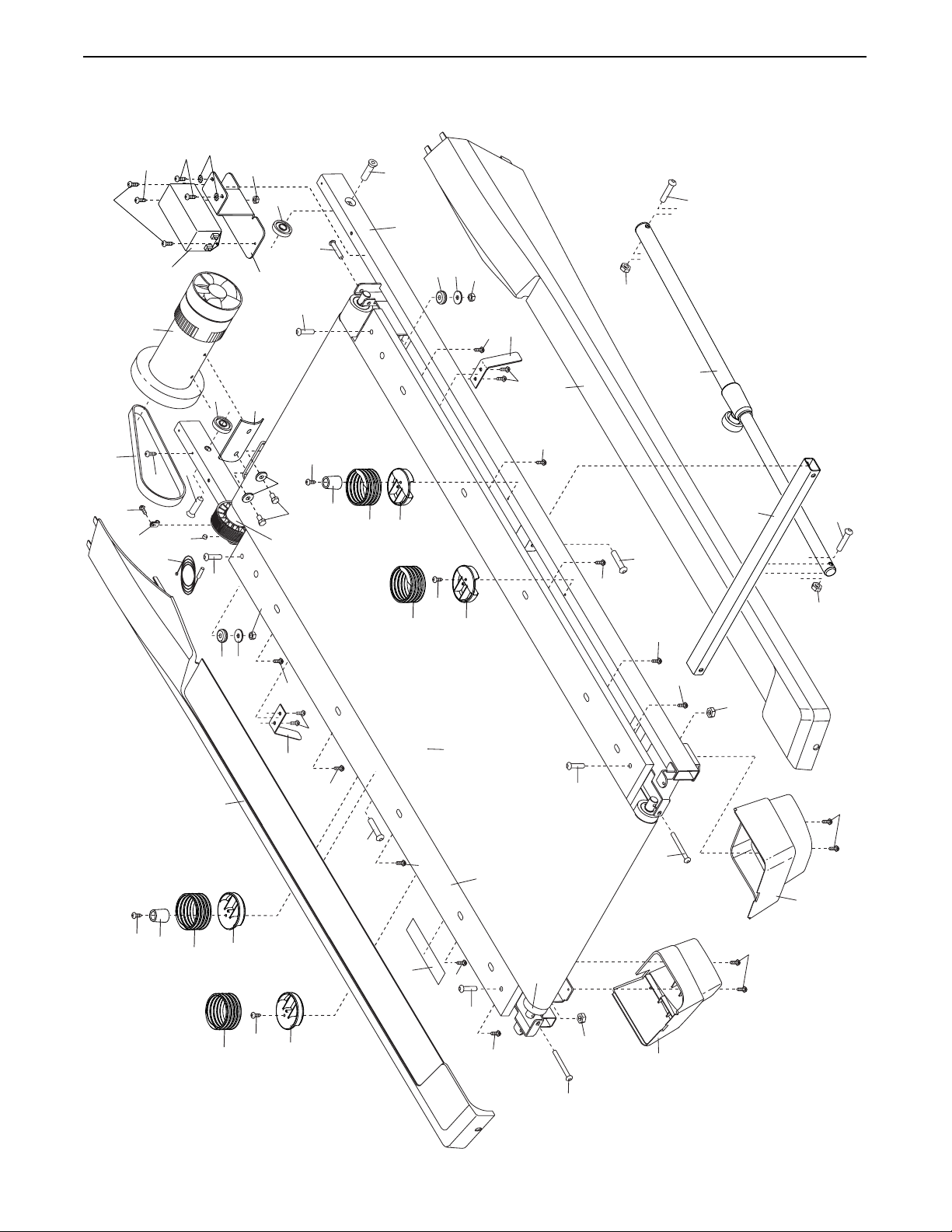

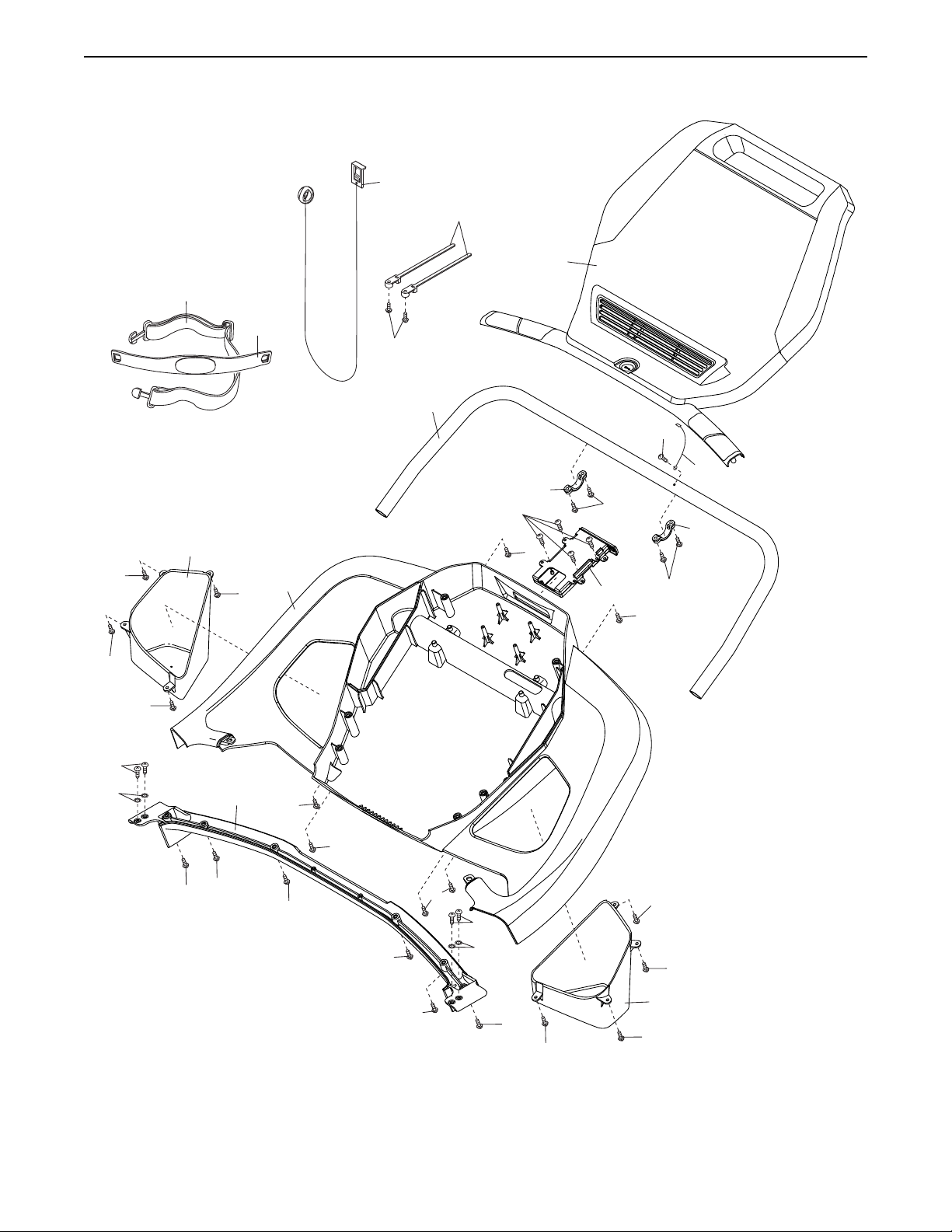

GEDETAILLEERDE TEKENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
HET BESTELLEN VAN ONDERDELEN ...............................................Laatste pagina
RECYCLING INFORMATIE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Laatste pagina
DE STICKERS MET WAARSCHUWING
De waarschuwingstickers hier afgebeeld zijn met dit product inbegrepen. Plak de stickers op de aangegeven plaatsen over de Engelse waarschuwingen heen. De hier getoonde sticker(s) met waarschuwing is/zijn op de aangegeven plaats(en) geplakt. Raadpleeg de laatste pagina
van deze handleiding wanneer een sticker ontbreekt of niet leesbaar is en vraag om een vervangende sticker. Plak de sticker op de aangegeven plaats. Aandacht: de sticker(s) wor-
den niet op ware grootte weergegeven.
PROFORM is een merk van ICON IP, Inc.
2
BELANGRIJKE VOORZORGSMAATREGELEN
WAARSCHUWING: lees, om het risico tot ernstig letsel te verminderen, alle
belangrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op uw loopband voordat u deze gebruikt. ICON is niet verantwoordelijk voor persoonlijk letsel of schade door het gebruik van dit product.
1. Het is de verantwoordelijkheid van de eigenaar zich ervan te overtuigen dat alle gebruikers van de loopband voldoende op de hoogte zijn van de voorzorgsmaatregelen en waarschuwingen.
2. Raadpleeg uw huisarts voordat u met dit of enig ander oefenprogramma begint. Dit is vooral belangrijk voor personen boven de 35 jaar, of personen met bestaande gezondheidsproblemen.
3. Gebruik de loopband alleen zoals beschre­ven is.
4. Deze loopband is alleen voor gebruik in huis bedoeld. Gebruik de loopband niet commer­cieel of voor verhuur.
5. Gebruik de loopband uitsluitend binnenshuis en uit de buurt van vocht en stof. Plaats de loopband niet in een garage, op een overdekt terras of bij water.
6. Plaats de loopband op een vlakke onder­grond met minstens 2,4 m ruimte rondom, ruimte achter de loopband en 0,6 m ruimte aan iedere kant van de loopband. Zorg ervoor dat de loopband geen luchtopeningen of luchtroosters blokkeert. Leg een matje onder de loopband om uw vloer of de vloerbedek­king te beschermen.
7. Gebruik de loopband niet waar spuitbus­sen gebruikt worden of waar zuurstof wordt toegevoegd.
8. Houd te allen tijde kinderen jonger dan 12 jaar en huisdieren bij de loopband vandaan.
verstrikt kan raken in de loopband. Atletisch ondersteunende kleding wordt aanbevolen voor zowel mannen als vrouwen. Draag altijd
trainingschoenen. Gebruik de loopband nooit met blote voeten, sokken of met sandalen.

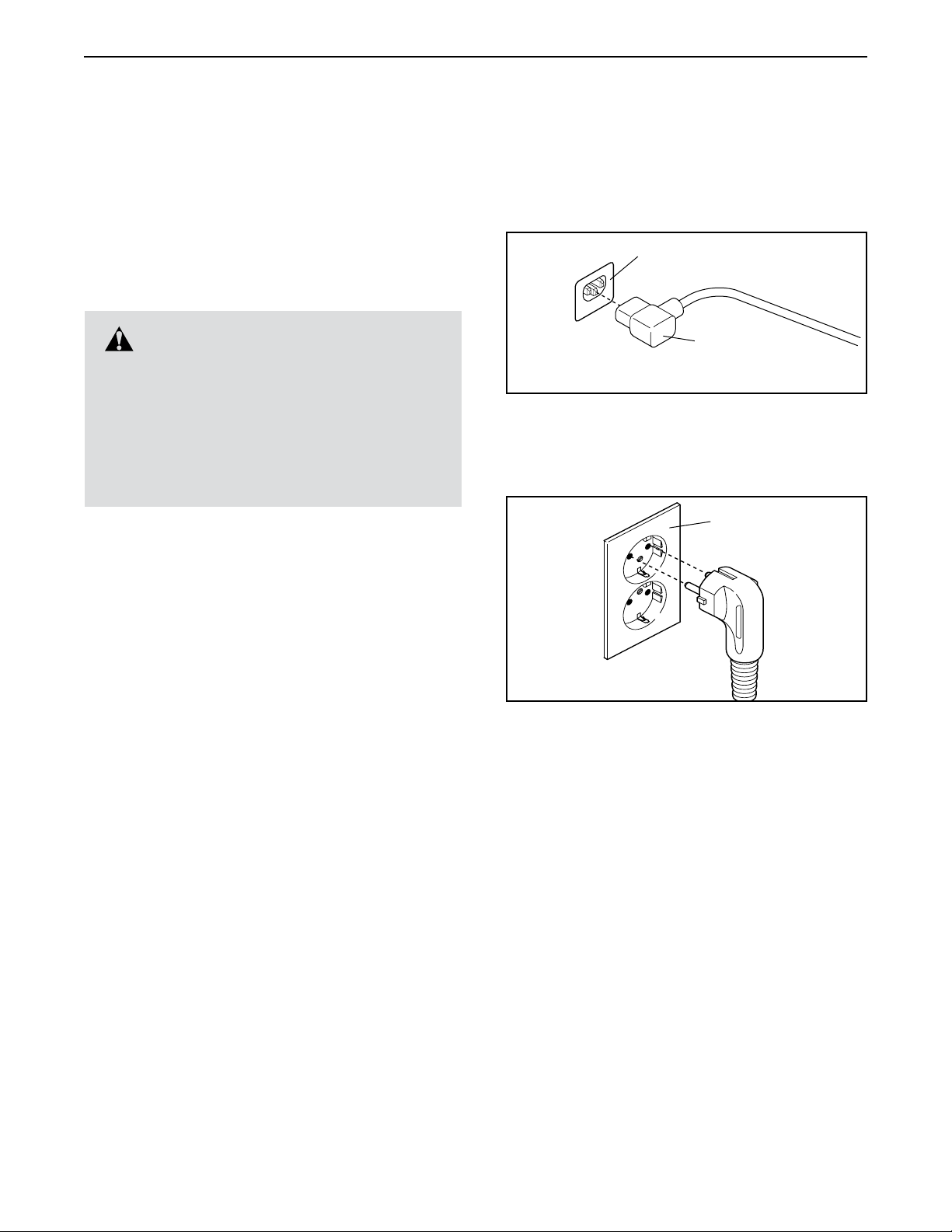

12. Steek de stekker alleen in een geaard stop­contact (zie pagina 16). Geen enkel ander apparaat moet zich op dezelfde groep bevinden.
13. Mocht een verlengsnoer nodig zijn gebruik dan alleen een 3 conductor, maat 14 (1 mm 2) snoer van 1,5 m of korter.
14. Houd de stekker bij hete oppervlaktes vandaan.
15. Loop nooit op de loopband wanneer de elektriciteit uitgeschakeld is. Gebruik de loopband niet wanneer het elektrische snoer of de stekker beschadigd is. Gebruik de loopband niet als hij niet goed werkt. (Zie PROBLEMEN OPLOSSEN op pagina 25 als de loopband niet goed werkt.)
16. Lees de noodstopprocedure grondig door en test de procedure voordat u de loop­band gebruikt (raadpleeg HET APPARAAT INSCHAKELEN op pagina 18).
17. Start de loopband nooit wanneer u op de loopband staat. Houd u altijd vast aan de handleuningen wanneer u de loopband gebruikt.
18. De loopband kan een hoge snelheid bereiken. Stel de snelheid geleidelijk af om schokkende versnellingen te voorkomen.
9. De loopband kan alleen door mensen die 150 kg of minder wegen worden gebruikt.
10. Laat nooit meer dan één persoon de loop­band gebruiken.
11. Draag de juiste kleding bij gebruik van de loopband. Draag geen losse kleding die
19. De hartslagmonitor is geen medisch instru­ment. Verschillende factoren, waaronder bewegingen van de gebruiker, kunnen de nauwkeurigheid van de metingen beïnvloe­den. De hartslagmonitor dient slechts om de hartslag globaal te meten, als hulpmiddel bij uw oefeningen.
3
20. Laat de loopband nooit zonder toezicht rond­draaien. Haal altijd de sleutel eruit, druk de aan/uit-toets in de uit-stand (zie de tekening op pagina 5 voor de locatie van de aan/uit­toets) en haal de stekker van de loopband uit het stopcontact wanneer deze niet wordt gebruikt.
21. Voltooi eerst de montage van de loopband voordat u hem verplaatst. (Zie MONTAGE op pagina 7 en DE LOOPBAND INKLAPPEN EN VERPLAATSEN op pagina 24.) U moet op veilige wijze in staat zijn om De loopband (20 kg) te verplaatsen.
22. Bij het vouwen of verschuiven van de loopband dient u erop te letten dat de opbergvergrendeling het onderstel stevig in de opslagstand houdt.
23. Verander de hellingstand van de loopband niet door voorwerpen onder de loopband te plaatsen.
24. Steek geen enkel voorwerp in een opening van de loopband.
25. Controleer regelmatig of alle onderdelen nog goed vast zitten en verstevig ze indien nodig.
26. GEVAAR: Trek de stekker altijd
direct na gebruik van de loopband uit het stopcontact. Doe dit ook bij het schoonma­ken van de loopband, voor het plegen van onderhoud en voor het afstellen zoals staat beschreven in deze handleiding. Verwijder nooit de motorkap tenzij een technicus dat aangeeft. Onderhoud, anders dan de proce­dures in deze handleiding, dient uitsluitend te worden uitgevoerd door een erkende onderhoudsvertegenwoordiger.
27. Te veel oefeningen doen kan leiden tot ernstig letsel of de dood. Als u pijn voelt of duizelig wordt tijdens het oefenen, dient u onmiddellijk te stoppen en af te koelen.
BEWAAR DEZE INSTRUCTIES
4
VOORDAT U BEGINT
Dank u dat u heeft gekozen voor de nieuwe PROFORM® PERFORMANCE 1050 loopband. De PERFORMANCE 1050 loopband biedt een reeks indrukwekkende mogelijkheden ontwikkeld om het oefenen doeltreffender en prettiger te maken. Als u geen oefeningen doet, kunt u deze unieke loopband opvouwen, waardoor deze minder dan de helft van de ruimte inneemt van andere loopbanden.
Lees, voor uw welzijn, deze handleiding zorgvuldig door voor gebruik van de loopband. Raadpleeg de
Lengte: 185 cm Breedte: 91 cm Gewicht: 83 kg
Handleuning
Staander
omslag van deze handleiding als u nog vragen hebt. Noteer het productnummer en het serienummer voor­dat u met ons contact opneemt. De plaats waar u de stickers met het productnummer en het serienummer kunt vinden wordt op de omslag van de handleiding aangegeven.
Bekijk eerst aandachtig de tekening hieronder en de verschillende onderdelen, voordat u verder leest.
Bedieningspaneel
Lade
Hartslagmonitor
Sleutel/Clip
Loopband
Voetleuning
Afstelschroeven van de Ruststandrol
Aan/uitschakelaar
Kussen van het
loopvlak
5
ONDERDEEL IDENTIFICATIESCHEMA
Raadpleeg de tekeningen hieronder om de kleine onderdelen voor de montage te herkennen. Het nummer tus­sen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor de montage. Aandacht: als
een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al vooraf is gemonteerd. Er zijn mogelijk extra metalen onderdelen meegeleverd.
1/4" Sterring
(11)–8
#8 x 1/2" Schroef
(10)–8
5/16" x 2 1/4" Schroef (7)–4
5/16" Sterring
(8)–4
#8 x 3/4" Schroef
(6)–8
1/4" x 1 3/4"
Schroef (95)–2
3/8" Sterring
(5)–6
#10 x 3/4" Schroef
(13)–4
M8 Moer (61)–2
M8 x 50mm
Bout (105)–1
3/8" x 2 1/2" Bout (2)–2
3/8" Moer (3)–2
M8 x 45mm Bout (12)–1
3/8" x 4" Schroef (4)–6
6
MONTAGE
• Montage moet door twee personen worden uitgevoerd.
• Plaats alle onderdelen op een open plek en verwijder het verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg tot u volledig klaar bent met de montage.
• Er kan een vettige substantie op de buitenkant van de loopband zitten na verzending. Dit is nor­maal. Mocht er wat vet op de bovenkant van de loopband bevinden, veeg dit dan met een zachte lap en wat niet schurend reinigingsmiddel weg.
• De linkeronderdelen staan aangegeven met “L” of “Left” en de rechteronderdelen staan aangegeven met “R” of “Right.”
1. Ga naar www.iconsupport.eu op uw compu-
ter en registreer uw product.
•activeertuwgarantie
•bespaartutijdalsuooitcontactmoetopnemen
met de Klantendienst
• Voor het vaststellen van de kleine onderdelen, kijkt u op pagina 6.
Voor montage heeft u het volgende gereedschap:
de meegeleverde inbussleutels
een verstelbare sleutel
een Philips-schroevendraaier
combinatietang
schaar
Gebruik geen elektrisch gereedschap om te voor­komen dat u onderdelen beschadigd.
1
•hiermeekunnenwijuinformerenover
upgrades en aanbiedingen
Aandacht: Bel met de Klantendienst (zie de kaft
van deze handleiding) Indien u geen toegang tot internet heeft, en registreer uw product.
2. Zorg ervoor dat het snoer uit het stopcontact
getrokken is.
Zoek de Draad van de Staander (70) die is
gebundeld rond de voorkant van de Basis (80). Snij de plastic draadband van de Draad van de Staander los. Steek de draad van de Staander in de Basis en trek het uit het aangegeven gat.
Druk een Basiskapje (77) in elke kant van het
Onderstel (80).
Raadpleeg de inzet-tekening. Snij de plastic
draadband van de Draad van de Staander (70) los. Zorg ervoor dat de Draad van de Staander
niet bekneld raakt.
2
80
Snijden
77
Gat
70
Bandje
Snijden
70
7
3. Zoek naar de Linker Staander (75). Laat een tweede persoon de Linker Staander naast de Basis vasthouden (80).
3
75
Raadpleeg de inzet-tekening. Maak de draad-
band in de Linker Staander (75) stevig rond het uiteinde van de Draad van de Staander (70) vast. Steek dan de Draad van de Staander in het onderste uiteinde van de Linker Staander terwijl u het andere uiteinde van het binddraad door de Linker Staander trekt.
4. Houd de Linker Staander (75) naast de Basis (80) met de hulp van een tweede persoon. Zorg
dat u de bedrading niet beklemt.
70
Binddraad
70
75
80
4
Bind
draad
Draai nog eens drie 3/8" x 4" Schroeven (4)
gedeeltelijk met drie 3/8" Sterringen (5) in de Linker Staander (75) en de Basis (80); draai de
Schroeven nog niet volledig vast.
Maak de Rechter Staander (niet getoond) op
dezelfde manier vast. Let op: Er zitten geen
draden aan de rechterkant.
75
5
4
Draden
80
8
5. Zoek de Linker en Rechter Kapjes van het Basis (73, 74). Schuif de Linker en Rechter kapjes van de Basis op de Linker en Rechter Staanders (75,
76) zoals afgebeeld.
5
76
75
74
6. Plaats een Handleuning (71) op de Linker Staander (75). Zorg ervoor dat de Draad van de Staander (70) niet beklemd is.
Bevestig de Handleuning (71) met twee 5/16" x 2
1/4" Schroeven (7) en twee 5/16" Sterringen (8).
Start beide schroeven en draai ze vast.
Maak de andere Handleuning (niet getoond)
op dezelfde manier vast. Let op: Er is geen
draad aan de rechterkant.
Verwijder de twee aangegeven schroeven (A) uit
elk van de Handleuningen (71) (slechts een kant is weergegeven) en gooi ze weg.
73
6
7
8
A
71
70
75
9
7. Plaats het bedieningspaneel met de bovenkant op een zachte opervlakte zodat het bedienings­paneel niet bekrast wordt. Verwijder en bewaar
de vier 1/4" x 1/2" Schroeven (9). Deze wor­den in stap 9 gebruikt.
Zoek naar de Linker houder (90). Maak de
Linker houder vast met vier #8 x 1/2" Schroeven (10). Draai alle vier de Schroeven aan voordat u ze vastdraait. Zorg dat u de schroeven niet te
vast draait.
Maak de Rechter Houder (85) op dezelfde
manier vast.
7
10
9
10
10
90
Bedienings-
paneel­module
10
85
9
8. Houd het bedieningspaneel met de hulp van een tweede persoon dichtbij de Linker Staander (75).
Verbind de Draad van de Staander (70) met de
draad van het bedieningspaneel. Raadpleeg de
inzet-tekening. De connectoren zouden mak­kelijk samen moeten glijden en op hun plaats moeten klikken. Als dit niet gebeurt, dient u
een van de verbindingsstukken nog eens aan te draaien en het nog eens te proberen. ALS
U DE VERBINDINGSSTUKKEN NIET GOED VERBINDT, KAN HET BEDIENINGSPANEEL BESCHADIGD RAKEN ALS DE STROOM WORDT AANGEZET. Verwijder de binddraad uit
de Draad van de Staander.
8
Draad van het Bedie-
nings
paneel
70
Draad
van het
Bedienings-
paneel
Draad
Bandje
Bedienings-
paneelmodule
70
75
10
9. Plaats de bedieningspaneelmodule op de Handleuningen (71). Zorg ervoor dat de dra- den niet bekneld raken. Steek het overschot aan Draad van de Staander (70) in de Linker Staander (75).
Maak het Bedieningspaneel met vier 1/4" x 1/2"
Schroeven (9) die u heeft verwijderd in stap 7 en vier 1/4" Sterringen (11) vast. Draai de
Schroeven nog niet vast.
9
71
11
Bedieningspaneelmodule
9
70
75
71
11
9
10. BELANGRIJK: Gebruik geen groot gereed-
schap en draai de #10 x 3/4" Schroeven (13) niet te vast, om de Hartslagdwarsstang (31) niet te beschadigen.
Draai vier #10 x 3/4" Schroeven (13) vast met
vier 1/4" Sterringen (11) in de sensorstang (31) en de Handleuningen (71). Draai alle vier de
schroeven en draai ze vast.
Zie stap 9. Draai de vier 1/4" x 1/2" Schroeven
(9) goed vast.
10
13
11
71
Bedie-
nings paneel­module
13
11
31
71
11
