ProForm PCTL92101 User Manual

MANUEL DE L’UTILISATEUR

Autocollant
du Numéro

de Série

Nº. du Modèle PCTL92101
Nº. de Série

Trouvez le numéro de série indiqué
ci-dessous. Écrivez le numéro sur la
ligne ci-dessus comme référence.

www.proform.com

Notre site internet

Pour le

SERVICE APRÈS-VENTE,

composez le

SEARS :

1-877-LE FOYER

(533-6937)

S’il vous MANQUE DES PIÈCES

ou si vous avez BESOIN D’AIDE

pour faire fonctionner cet appareil

composez le

1-888-936-ICON

(4266)

ATTENTION

Lisez attentivement tous les
conseils importants ainsi que les
instructions incluses dans ce li­vret avant d’utiliser cet appareil.
Conservez ce livret pour réfé­rences ultérieures.

®

TABLE DES MATIÈRES

CONSEILS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

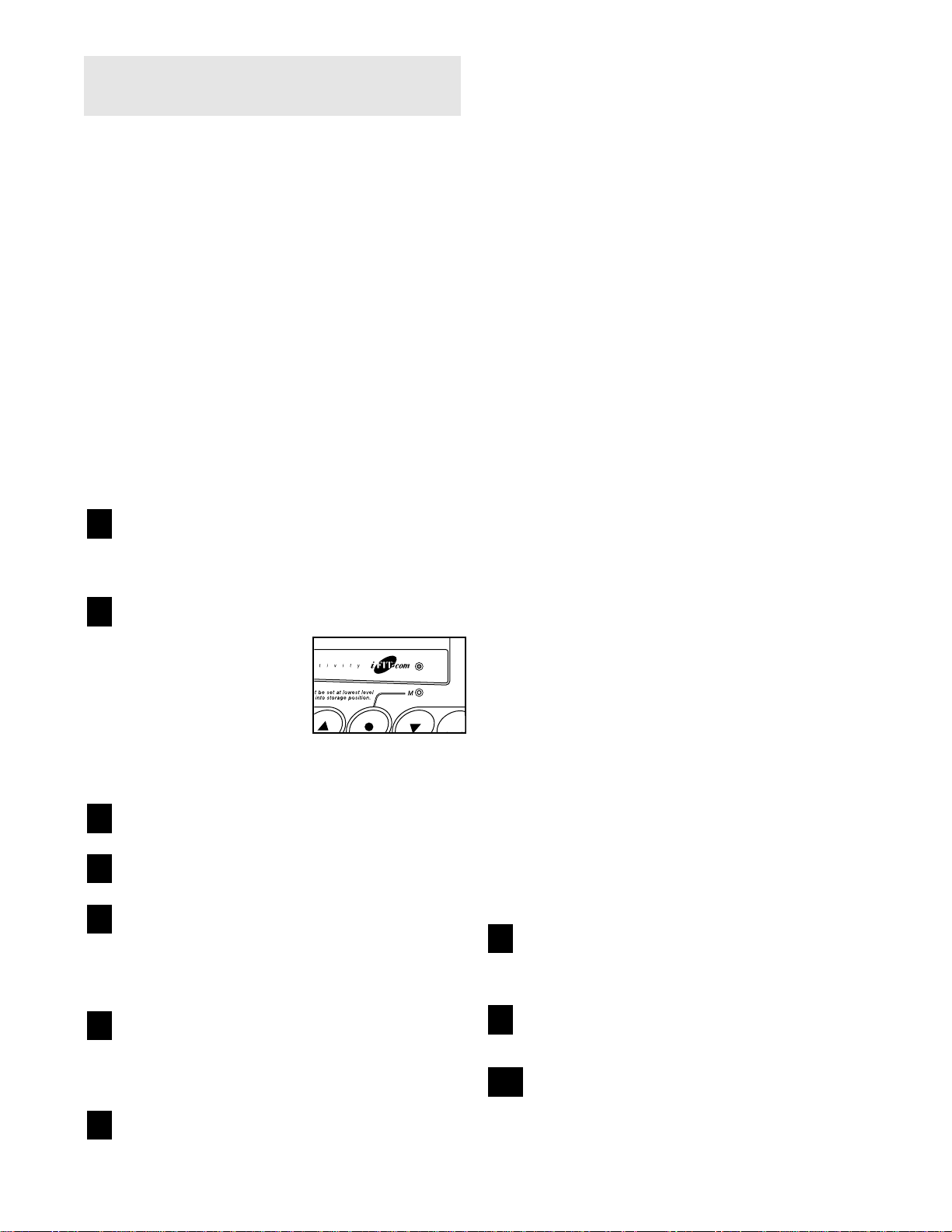

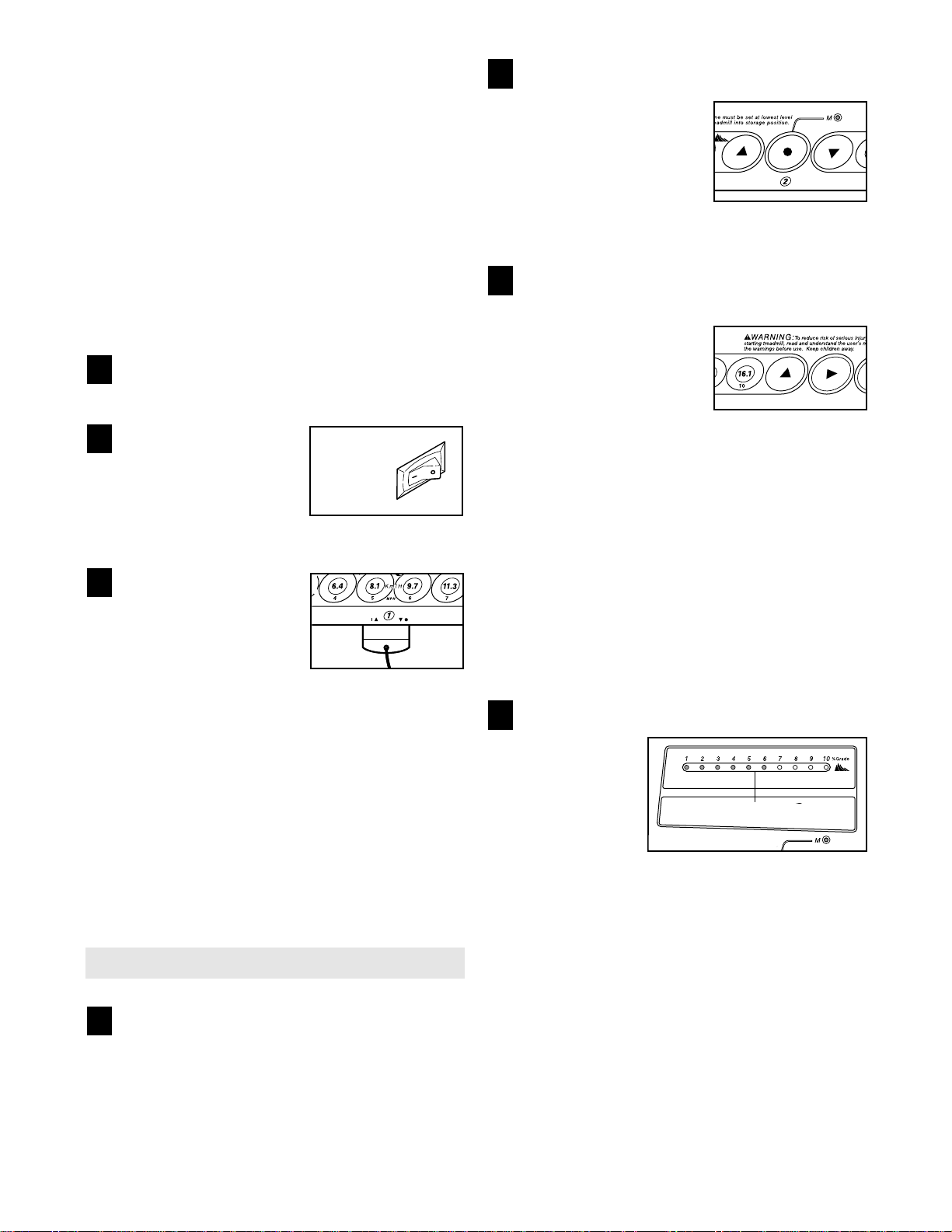

FONCTIONNEMENT ET AJUSTEMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

COMMENT PLIER ET DÉPLACER LE TAPIS ROULANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

LOCALISATION D’UN PROBLÈME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

CONSEILS DE MISE EN FORME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

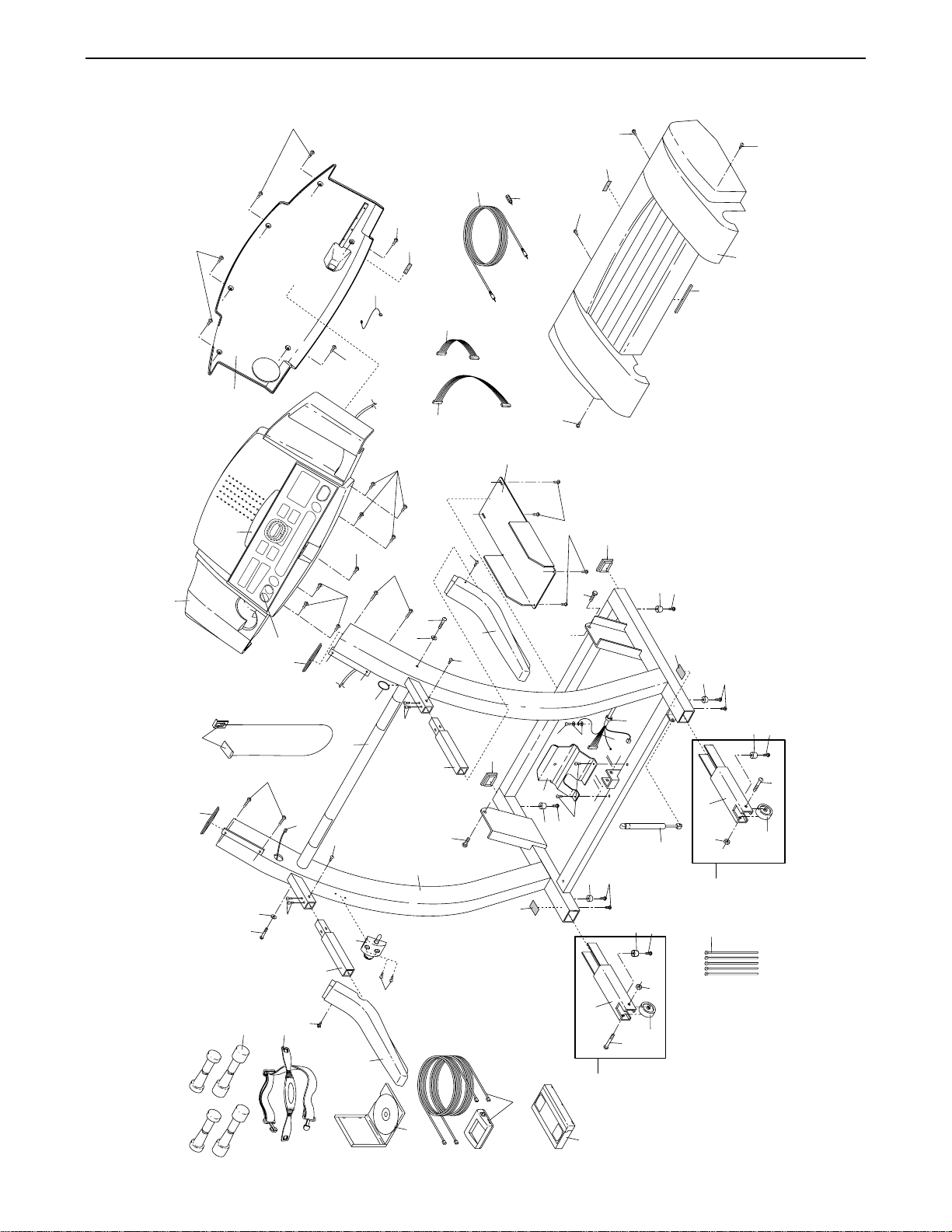

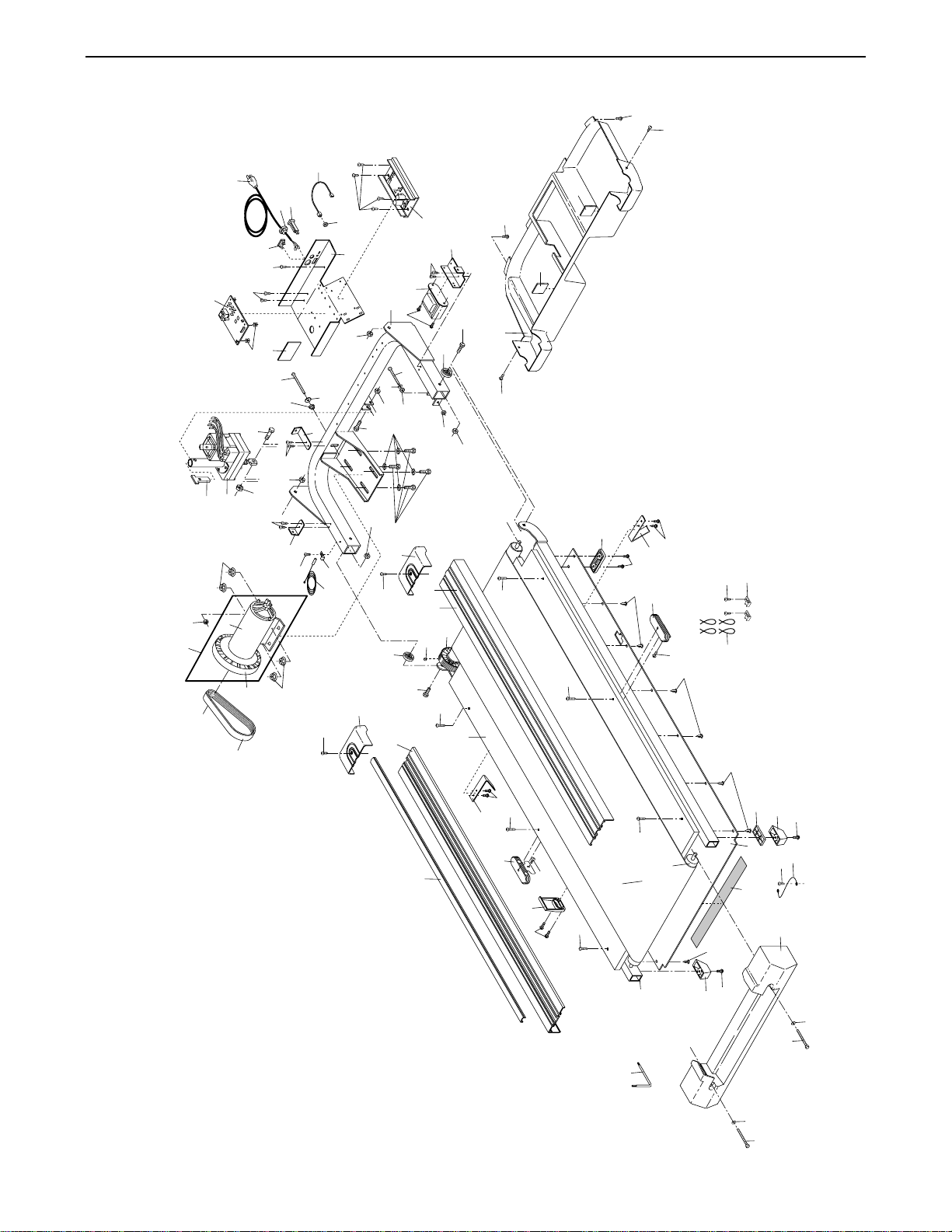

LISTE DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

GARANTIE LIMITÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

Remarque : Vous trouverez à l'intérieur de ce manuel de l’utilisateur un SCHÉMA DÉTAILLÉ.

2

ATTENTION :Consultez votre médecin avant d'entreprendre un programme d'exercices.

Ceci s'adresse plus particulièrement aux personnes agées de plus de 35 ans ou aux personnes qui ont
déjà eu des problèmes de santé. Lisez toutes les instructions avant d'utiliser ce produit. ICON ne se tient
aucunement responsable des blessures ou dégâts matériels résultant de l'utilisation de ce produit.

1. Le propriétaire est responsable d'informer
tous les utilisateurs de ce tapis roulant des
avertissements et des conseils importants qui
se rattachent à l'utilisation de ce produit.

2. Utilisez le tapis roulant selon les usages dé­crits dans ce manuel.

3. Installez le tapis roulant sur une surface plane
avec au moins 2,5 m (8 ft.) d’espace derrière
le tapis roulant. Ne l’installez pas sur une sur­face qui empêche la circulation d’air de l’ap­pareil. Pour protéger votre sol, placez un re­vêtement sous le tapis roulant.

4. Gardez le tapis roulant à l’intérieur, loin de
l’humidité et de la poussière. Ne mettez pas le
tapis roulant dans un garage ou une terrasse
couverte, ou prés d’une source d’eau.

5. Ne faites pas fonctionner le tapis roulant où
des produits aérosols sont utilisés et où de
l’oxygène est administré.

6. Gardez les enfants de moins de 12 ans et les
animaux domestiques éloignés du tapis rou­lant à tout moment.

7. Le tapis roulant ne doit pas supporter plus de
114 kg (250 lbs.).

8. Ne laissez jamais plus d’une personne à la
fois sur le tapis roulant.

9. Portez des vêtements de sport appropriés
quand vous utilisez le tapis roulant. Ne portez
pas de vêtements trop amples qui pourraient
se coincer dans le tapis roulant. Les vêtements
de support sont recommandés pour hommes
et femmes. Portez toujours des chaussures de
sport. N’utilisez jamais le tapis roulant les
pieds nus, en chaussettes, ou en sandales.

10. Branchez le cordon d'alimentation (voir la
page 9) dans un suppresseur de tension muni
d'un coupe-circuit (non inclus) branché sur
un circuit de 15 ampères ou plus. Aucun autre
appareil ne doit être branché sur ce circuit.
Évitez d'utiliser une rallonge.

11. Utilisez uniquement un suppresseur de ten­sion de 450 joules, d’une valeur nominale de
400 volts répertorié CUL, doté d'un coupe-cir­cuit de 15 ampères et muni d'un cordon de ca-

libre 14 d'une longueur de 1,5 m (5 ft.) ou
moins. Évitez d'utiliser une rallonge.

12. Ne placez pas le cordon d'alimentation et le
suppresseur de tension près d'une source de
chaleur.

13. Ne déplacez jamais la courroie quand l’appa­reil est à l’arrêt. Ne faites pas fonctionner le
tapis roulant si le cordon d’alimentation ou la
prise est endommagé(e) ou si le tapis roulant
ne fonctionne pas correctement. (Voir AVANT
DE COMMENCER à la page 5 si le tapis rou­lant ne fonctionne pas correctement.)

14. Ne mettez jamais le tapis roulant en marche
quand vous vous tenez sur la courroie.
Tenez-vous toujours aux rampes lors de l’em­ploi du tapis roulant.

15. Le tapis roulant peut se déplacer à des vi­tesses élevées. Ajustez la vitesse progressi­vement de manière à éviter des changements
de vitesse soudains.

16. Le moniteur cardiaque n’est pas un appareil
médical. De nombreux facteurs tel que les
mouvements de l’utilisateur pendant l’exer­cice, peuvent rendre la lecture du pouls
moins exacte. Le moniteur ne sert qu’à don­ner une idée approximative des fluctuations
du pouls lors de l’exercice.

17. Ne laissez pas le tapis roulant en marche
sans surveillance. Enlevez toujours la clé, dé­branchez le cordon d’alimentation et déplacez
l’interrupteur “on/off” à la position “off”
lorsque le tapis roulant n’est pas utilisé. (Voir
le dessin à la page 5 pour localiser l’interrup­teur “on/off”.)

18. N’essayez pas de soulever, de rabaisser ou
de déplacer le tapis roulant avant que ce der­nier ne soit assemblé. (Référez-vous à l’AS­SEMBLAGE à la page 6, et COMMENT PLIER
ET DÉPLACER LE TAPIS ROULANT à la page

20). Pour pouvoir soulever, abaisser, ou dé­placer le tapis roulant, vous devez être ca­pable de soulever 20 kg (45 lbs.) sans diffi­culté.

19. Ne changez pas l’inclinaison du tapis roulant
en plaçant des objets à l’avant ou à l’arrière

AVERTISSEMENT :Afin de réduire les risques de brûlures, d'incendie, de chocs

électriques ou de blessures, lisez les conseils importants ci-dessous ainsi que les instructions avant
d'utiliser le tapis roulant.

CONSEILS IMPORTANTS

3

20. Quand vous pliez ou déplacez le tapis roulant,
assurez-vous que le loquet soit bien fermé.

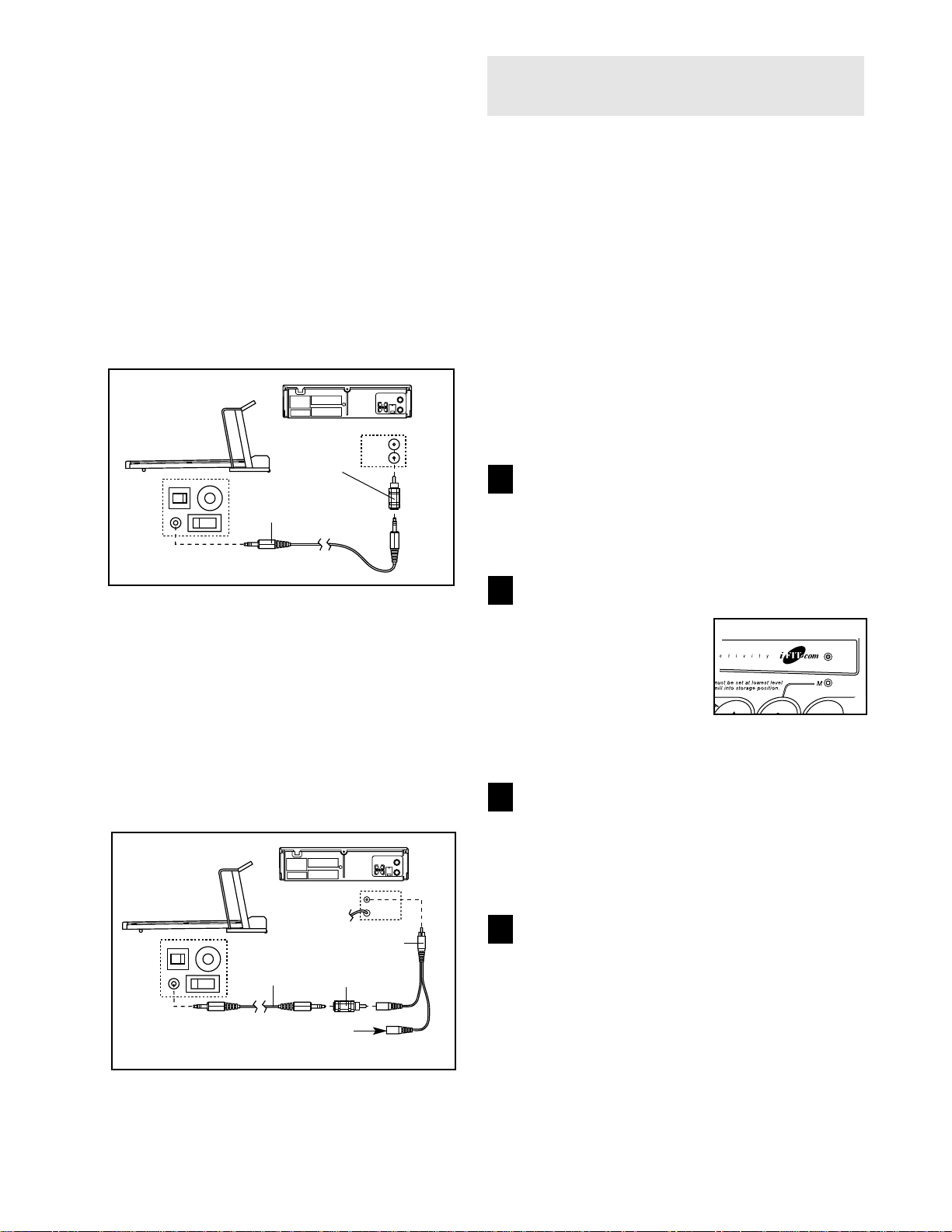

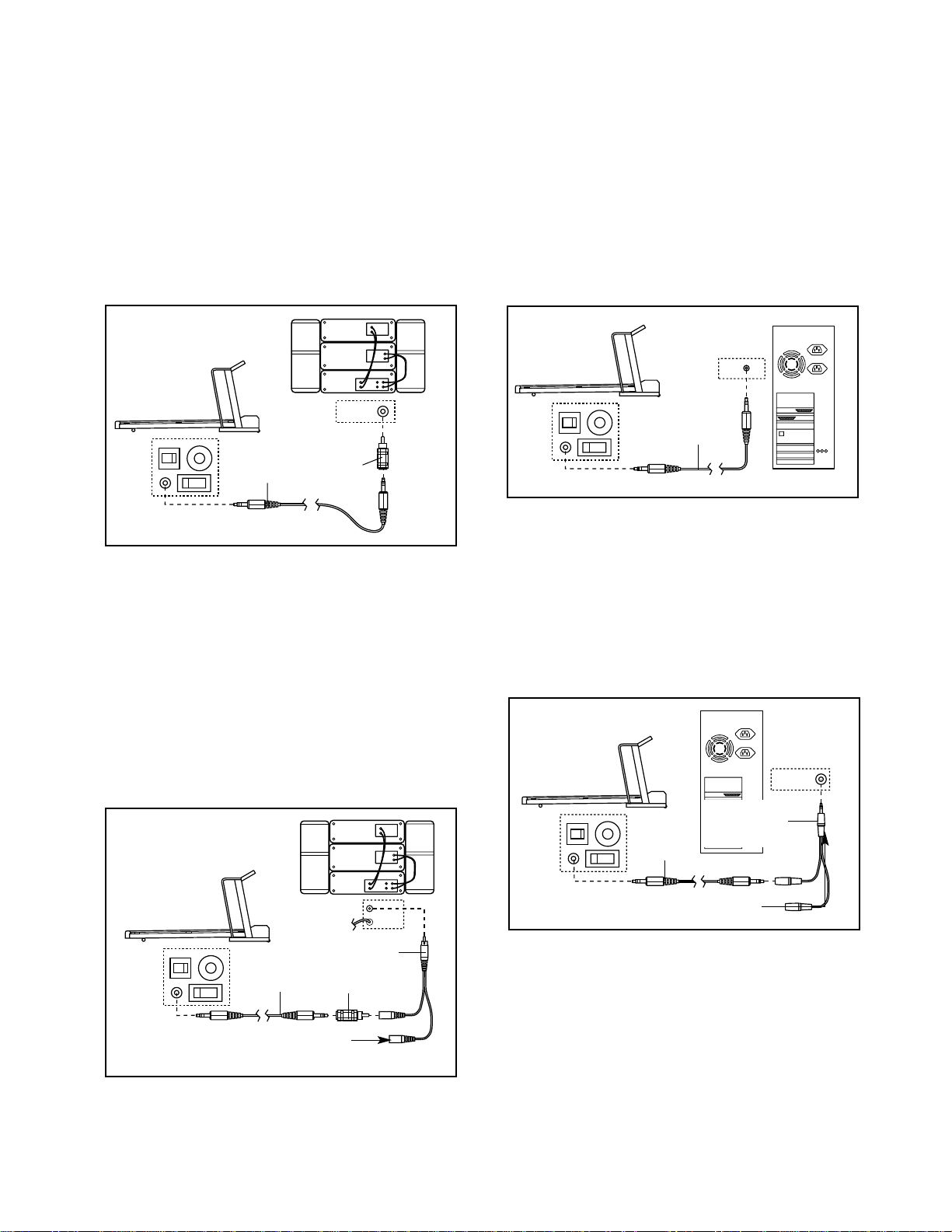

21. Lorsque vous utilisez les CD et vidéos
iFIT.com un son électronique (bip) vous aver­tira lorsque la vitesse et/ou l’inclinaison vont
changer. Soyez toujours attentif à ce son et
soyez prêt pour le changement de vitesse
et/ou d’inclinaison. Parfois la vitesse et/ou
l’inclinaison peuvent changer avant que l’en­traîneur personnel décrive le changement.

22. Lorsque vous utilisez les CD et vidéos
iFIT.com, vous pouvez annuler les change­ments de vitesse et d’inclinaison à n’importe
quel moment en appuyant les boutons de vi­tesse et d’inclinaison. Cependant, lorsque
vous entendez le son (bip), la vitesse et/ou
l’inclinaison changera au prochain pro­gramme du CD ou de la vidéo.

23. Retirez toujours les CD et vidéos iFIT.com de
votre lecteur CD ou de votre magnétoscope
lorsque vous ne les utilisez pas.

24. Vérifiez et serrez toutes les pièces du tapis
roulant tous les trois mois.

25. N’insérez et ne laissez jamais tomber d’objet
dans les ouvertures du tapis roulant.

26.

DANGER :Débranchez le cordon d'ali-

mentation immédiatement après avoir utilisé ou
avant de nettoyer ou de régler l'appareil.
N'enlevez jamais le capot du moteur à moins
qu'un technicien qualifié ne vous le recom­mande. Tous les ajustements autres que ceux
mentionnés dans ce manuel ne devraient être
effectués que par un technicien qualifié.

27. Ce tapis roulant est conçu pour être utilisé
seulement dans votre maison. Le tapis rou­lant ne doit pas être utilisé dans une institu­tion commerciale ou pour la location.

Les autocollants représentés ci-dessous doivent être placés sur votre tapis roulant. Trouvez la feuille
d’autocollants qui contient l’information dans quatre langues. Placez les autocollants en français pardes­sus les autocollants en anglais aux endroits indiqués. Si un autocollant est manquant ou illisible, veuillez
contacter le service à la clientèle pour en commander. Placez le nouvel autocollant à l’endroit indiqué.

4

Remarque : Cet autocollant est à 38% de sa taille
actuelle.

CONSERVEZ CES INSTRUCTIONS

Merci d'avoir choisi le tapis roulant PROFORM

®

835QT. Le tapis roulant 835QT offre une technologie
de pointe et un design innovateur vous permettant de
bénéficier d’excellents exercices cardiovasculaires
dans le confort et l’intimité de votre maison. De plus
lorsque que vous ne vous exercez pas, l’exceptionnel
835QT peut être plié prenant ainsi moins d’espace (la
moitié) que les autres tapis roulant.

Pour votre bénéfice, lisez attentivement ce manuel
avant d'utiliser le tapis roulant. Si vous avez des

questions concernant le tapis roulant, veuillez contacter
le service à la clientèle 1-888-936-4266. Le numéro du
modèle du tapis roulant est le PCTL92101. Vous trou­verez le numéro de série sur l'autocollant qui est ap­posé sur le tapis roulant (référez-vous à la page de
couverture de ce manuel pour obtenir l'emplacement
de l'autocollant).

Nous vous suggérons d'étudier le schéma ci-dessous
et de vous familiariser avec les pièces avant de lire le
reste du manuel de l’utilisateur.

AVANT DE COMMENCER

Rampe

Console

Bouton du
Loquet

Moniteur Cardiaque

Porte-Livre

Clé/Pince

Coupe-Circuit

(Disjoncteur)

Interrupteur

On/Off

Courroie de
Marche

Plateforme de Marche

Rembourrée

Roue

Avant

Repose­Pieds

Cordon

d'Alimentation

Boulon de Réglage
du Rouleau Arrière

Porte-Bouteille
(Bouteille d’Eau
non incluse)

CÔTÉ DROIT

CÔTÉ GAUCHE

5

6

ASSEMBLAGE

L’assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-
lages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant. L’assemblage requiert
votre tournevis Phillips et un maillet en caoutchouc .

Remarque : Le dessous de la courroie de marche du tapis roulant est enduite d’un lubrifiant très efficace. Il se
peut que durant l’expédition une petite quantité de lubrifiant soit transférée sur le dessus de la courroie ou sur le
carton d’emballage. Ceci n’affecte pas la performance du tapis roulant. S’il y a du lubrifiant sur la courroie, net­toyez avec un chiffon doux et un détergent non-abrasif.

1. Avec l’aide d’une seconde personne, élevez avec pré­caution le tapis roulant à la position verticale.

Alors que la deuxième personne renverse le tapis roulant
sur le côté et le tient, insérez l’une des Rallonges des
Pied (103) dans le tapis roulant comme indiqué. Assurez­vous que la Rallonge de Pied est tourné de manière à ce
que le Coussin Épais de Base (97) est sur le bas.

Ensuite, renversez le tapis roulant sur l’autre côté et in­sérez la Rallonge de Pied (pas indiqué) de la même ma­nière. Abaissez le côté du tapis roulant afin que les deux
Rallonges des Pieds (103) sont à plat sur le sol.

2. Avec l’aide d’une deuxième personne, abaissez avec
précaution le cadre du tapis roulant et ensuite penchez
les Montants (82) comme indiqué. Assurez-vous que

les Rallonges des Pieds (103) restent dans les
Montants.

Attachez chaque Rallonge de Pied (103) avec deux Vis
(101) et le Coussin de Base (114) comme indiqué.

Remarque : Un Coussin de Base (114) de remplacement
et une Bague d’Espacement (pas indiqué) peuvent être
inclus. Utilisez le, si l’un des autres est usé ou a besoin
d’être changé. Si un Coussin Epais de Base (97) a be­soin d’être remplacé, utilisez le Coussin de Base avec la
Bague d’Espacement.

103

97

1

2

101

97

97

97

121

114

103

103

82

3

3. Avec l’aide d’une deuxième personne, penchez avec pré-

caution les Montants (82) en arrière à la position verticale.
Attachez le Verrou de l’Assemblage (9) au Montant (82)

gauche avec deux Vis de 1/2” (89).

9

89

82

101

89

4. Insérez une Rallonge de Rampe (85) dans le poteau
dans le Montant (82) gauche. Alignez les trous dans la
Rallonge de Rampe avec les trous dans le poteau. Si né­cessaire, tapez la rallonge du Rampe avec un maillet en
caoutchouc pour l’insérer complètement. Ensuite, atta­chez la Rallonge de Rampe en serrant les trou Vis
Courtes (30) dans les trous indiquées. Remarquez que le
trou dans le côté gauche dans le poteau n’est pas utilisé.

Remarque : S’il y a seulement un trou dans le haut
du poteau, serrez la troisième Vis Courte dans le trou
dans le côté gauche du poteau.

Identifiez la Poignée en Mousse Gauche (110), qui a une
large fente dans le côté droit. Glissez la Poignée
Gauche le plus loin possible dans la poteau sur le Montant
(82) gauche. Il sera peut être nécessaire d’appliquer de
l’eau savonneuse dans la Rallonge de Rampe (85).

5. Assurez-vous que le rebord avant de la Poignée en
Mousse Gauche (110) est sous la Base de la Console
(87) comme indiqué. Serrez la Vis Courte (30) dans la
Poignée Gauche comme indiqué. Remarque : Vous
aurez peut-être besoin de tirer sur le côté de la Poignée
en Mousse pour aligner la Petite Vis avec le trou dans le
Montant (82).

Attachez la Poignée Droite (pas indiqué) et l’autre
Rallonge de rampe (pas indiqué) comme décrit à l’étape
4 et à cette étape.

Remarque : Il y aura peut-être des vis extra en plus
lorsque l’assemblage est terminé.

6. Référez-vous au dessin 6a. Trouvez le Pied Arrière (59)
gauche sur le tapis roulant. Si le Pied Arrière gauche
touche le sol, allez à l’étape 7. S’il y a un espace entre le
Pied Arrière gauche et le sol, suivez les instructions ci­dessous.

Tenez le tapis roulant fermement avec les deux mains,
et élevez le tapis roulant dans la position de rangement
comme décrit à la page 20.

Référez-vous au dessin 6b. Avec un tournevis phillips,
enlevez la Vis du Pied Arrière (60), le Pied Arrière (59)
droit, et la Bague d’Espacement du Pied Arrière (11) du
tapis roulant. Rattachez le Pied Arrière droit sans la
Bague d’Espacement Arrière. Tenez le tapis roulant
avec les deux mains, et abaissez le tapis roulant comme
décrit à la page 21.

Vérifiez le Pied Arrière (59) gauche (voir le dessin 6a).
Si le Pied Arrière gauche ne touche toujours pas le sol, élevez le tapis roulant et enlevez le Pied Arrière
gauche. Enclenchez la Bague d’Espacement du Pied Arrière (11) dans le Pied Arrière gauche et rattachez le
Pied Arrière gauche et la Bague d’Espacement du Pied Arrière. Avec précaution abaissez le tapis roulant.

7. Assurez-vous que toutes les pièces sont serrées avant d’utiliser le tapis roulant. Gardez la clé hexago­nale incluse dans un endroit sûr. La clé hexagonale est utilisée pour régler la courroie de marche (voir page

23). Pour protéger votre sol ou tapis, placez un revêtement sous le tapis roulant.

7

5

30

110

87

59

11

60

6a

6b

59

110

Fente

30

Poteau

85

4

76

76

30

82

8

2b

B

116

Cric de

POULS

Si vous achetez le moniteur cardiaque porté autour du
torse, optionnel (voir la page 19), suivez les étapes ci­dessous pour installer le récepteur inclus avec le moni­teur cardiaque porté autour du torse, optionnel.

1. Assurez-vous que le cordon d’alimentation est dé-

branché. Enlevez les Vis (46) indiquées de l’Arrière de la

Base de la Console (116).

2. Branchez le Fil Électrique de Démarrage Court (A) au fil

électrique qui se trouve sur le Récepteur (B). Branchez
l’autre extrémité du Fil Électrique de Démarrage Court au
cric de Pouls qui se trouve à l’arrière de la Console (voir
le dessin 2b). Tournez le Récepteur pour que le cy-
lindre soit sur le côté indiqué, et enfoncez le Récepteur
dans le dessous Arriere de la Base de la Console (116)
dans l’emplacement indiqué. Remarque : Le Fil Électrique
de Démarrage Long inclus peut être jeté.

Assurez-vous qu’aucun fils électriques n’est pincé.

Rattachez l’Arrière de la Base de la Console (116) avec les
Vis (46) [Référez-vous à l’étape ci-dessus 1]).

116

46

1

A

2a

9

LA COURROIE DE MARCHE PERFORMANT LUBE

TM

Votre tapis roulant est équipé d'une courroie de marche
qui est enduite d'un lubrifiant ultra-efficace appelé PER­FORMANT LUBETM. AVIS IMPORTANT : Évitez de va-

poriser du silicone ou toute autre substance sur la
courroie de marche ou le tapis. De telles sub­stances pourraient endommager la courroie de
marche et accélérer son usure.

POUR BRANCHER LE CORDON D'ALIMENTATION

Votre tapis roulant, comme tout autre type d'équipe­ment électronique sophistiqué, pourrait être sérieuse­ment endommagé dans le cas d'un changement sou­dain de tension. Certaines conditions météorologiques
ou le fait d'allumer ou d'éteindre d'autres appareils élec­triques peuvent occasionner des crêtes de surtension,
des pointes de tension et des niveaux de bruit parasite.

Il est donc recom­mandé d'utiliser un
bloc multiprises doté
d'un coupe-circuit (non
inclus).

Ces blocs sont en vente
dans la plupart des quin­cailleries et des grands
magasins. Veuillez lire
attentivement les instruc­tions fournies avec votre
bloc multiprises. Utilisez
uniquement un bloc mul­tiprises répertorié CUL,
d’une capacité minimale
de dissipation de surten­sion de 450 joules doté
d'un coupe-circuit de 15
ampères et muni d'un
cordon Nº. 14 de cinq
pieds ou moins.

Ce produit doit être mis
à la terre. En cas de

panne ou d'un mauvais fonctionnement, la mise à la
terre réduit les risques de chocs électriques en offrant
un fil de fuite du courant électrique. Ce produit est
équipé d'un cordon muni d'un fil de terre et d'une fiche
mise à la terre. Branchez le cordon d'alimentation

dans un bloc multiprises doté d'un coupe-circuit et
branchez ce dernier dans une prise bien installée et
mise à la terre conformément aux codes locaux.

Ce produit doit être branché sur un circuit nominal de
120 volts, et il est muni d'une fiche mise à la terre sem­blable à la fiche illustrée sur le schéma 1. Un adapta­teur temporaire qui ressemble à l'adaptateur illustré
dans le schéma 2 peut être utilisé pour brancher cette
fiche dans une prise de courant bipolaire tel que montré
dans le schéma 2 si une prise mise à la terre n'est pas
disponible.

Toutefois, cet adaptateur temporaire ne doit être utilisé
que jusqu'au moment où une véritable prise mise à la
terre (schéma 1) pourra être installée par un électricien
qualifié.

La patte rigide, de couleur verte, qui dépasse de l'adap­tateur doit être branchée dans une prise de terre per­manente comme un couvercle de boîte de sortie bien
mis à la terre. L'adaptateur doit être fixé au moyen
d'une vis en métal. Certains couvercles de boîte de sor­tie bipolaire ne sont pas mis à la terre. Communiquez

avec un électricien qualifié afin de vous assurer
que le couvercle de boîte de sortie est bien mis à la
terre avant d'utiliser un adaptateur.

DANGER :Un mauvais raccorde-

ment du fil de terre peut être une cause de
chocs électriques. En cas de doute, faites
faire une vérification par un électricien ou un
technicien qualifié. Ne modifiez d'aucune
façon la fiche; si elle ne peut être insérée
dans la prise, faites–en installer une par un
électricien qualifié.

1

2

Boîte de Mise à la Terre

Boîte de Mise à la Terre

Broche de Mise

à la Terre

Cordon d'Alimentation

du Tapis Roulant

Broche de Mise à la
Terre

Broche de Mise à

la Terre

Fiche Mise à la

Terre

Bloc Multiprises
avec Coupe-circuit

Fiche Mise à la Terre

Fiche Mise à la Terre

Adaptateur

Patte

Vis en Métal

Mise à la Terre

FONCTIONNEMENT ET AJUSTEMENTS
