ProForm PCTL55811 User Manual

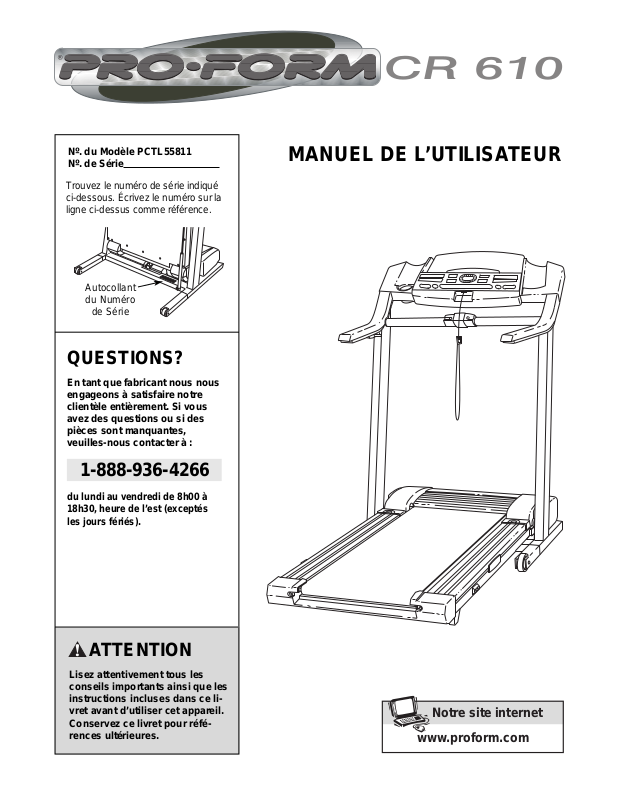

MANUEL DE L’UTILISATEUR

Nº. du Modèle PCTL55811
Nº. de Série

Autocollant
du Numéro

de Série

Trouvez le numéro de série indiqué
ci-dessous. Écrivez le numéro sur la
ligne ci-dessus comme référence.

QUESTIONS?

En tant que fabricant nous nous
engageons à satisfaire notre
clientèle entièrement. Si vous
avez des questions ou si des
pièces sont manquantes,
veuilles-nous contacter à :

1-888-936-4266

du lundi au vendredi de 8h00 à
18h30, heure de l’est (exceptés
les jours fériés).

ATTENTION

Lisez attentivement tous les
conseils importants ainsi que les
instructions incluses dans ce li­vret avant d’utiliser cet appareil.
Conservez ce livret pour réfé­rences ultérieures.

Notre site internet

www.proform.com

TABLE DES MATIÈRES

CONSEILS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

FONCTIONNEMENT ET AJUSTEMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

COMMENT PLIER ET DÉPLACER LE TAPIS ROULANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

LOCALISATION D’UN PROBLÈME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

CONSEILS DE MISE EN FORME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

LISTE DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

GARANTIE LIMITÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

Remarque : vous trouverez à l'intérieur de ce manuel de l’utilisateur un SCHÉMA DÉTAILLÉ.

2

PROFORM est une marque enregistrée de ICON Health & Fitness, Inc.

1. Le propriétaire est responsable d'informer
tous les utilisateurs de ce tapis roulant des
avertissements et des conseils importants qui
se rattachent à l'utilisation de ce produit.

2. Utilisez le tapis roulant selon les usages dé­crits dans ce manuel.

3. Installez le tapis roulant sur une surface plane
avec au moins 2,5 m (8 ft.) d’espace derrière le
tapis roulant et 0,5 m (2 ft.) de chaque côté. Ne
l’installez pas sur une surface qui empêche la
circulation d’air de l’appareil. Pour protéger
votre sol, placez un revêtement sous le tapis
roulant.

4. Gardez le tapis roulant à l’intérieur, loin de
l’humidité et de la poussière. Ne mettez pas le
tapis roulant dans un garage ou une terrasse
couverte, ou prés d’une source d’eau.

5. Ne faites pas fonctionner le tapis roulant où
des produits aérosols sont utilisés et où de
l’oxygène est administré.

6. Gardez les enfants de moins de 12 ans et les
animaux domestiques éloignés du tapis rou­lant à tout moment.

7. Le tapis roulant ne doit pas supporter plus de
115 kg (250 lbs.).

8. Ne laissez jamais plus d’une personne à la
fois sur le tapis roulant.

9. Portez des vêtements de sport appropriés
quand vous utilisez le tapis roulant. Ne portez
pas de vêtements trop amples qui pourraient
se coincer dans le tapis roulant. Les vêtements
de support sont recommandés pour hommes
et femmes. Portez toujours des chaussures de

sport. N’utilisez jamais le tapis roulant les
pieds nus, en chaussettes, ou en sandales.

10. Branchez le cordon d'alimentation (voir la
page 9) dans un suppresseur de tension muni
d'un coupe-circuit (non inclus) branché sur
un circuit de 15 ampères ou plus. Aucun autre
appareil ne doit être branché sur ce circuit.
Évitez d'utiliser une rallonge.

11. Utilisez uniquement un suppresseur de ten­sion de 450 joules, d’une valeur nominale de

400 volts répertorié CUL, doté d'un coupe-cir­cuit de 15 ampères et muni d'un cordon de
1mm

2

(calibre 14) d'une longueur de 1,5 m (5

ft.) ou moins. Évitez d'utiliser une rallonge.

12. Si vous n’utilisez pas un suppresseur de sur­tension qui ne fonctionne pas correctement
cela pourrait provoquer des dommages au
système de contrôle du tapis roulant. Si le
système de contrôle est endommagé, la plate­forme de marche peut changer de vitesse ou
s’arrêter subitement, ce qui peut entraîner
une chute et de sérieuses blessures.

13. Ne placez pas le cordon d'alimentation et le
suppresseur de tension près d'une source de
chaleur.

14. Ne déplacez jamais la courroie quand l’appa­reil est à l’arrêt. Ne faites pas fonctionner le
tapis roulant si le cordon d’alimentation ou la
prise est endommagé(e) ou si le tapis roulant
ne fonctionne pas correctement. (Voir AVANT
DE COMMENCER à la page 5 si le tapis rou­lant ne fonctionne pas correctement.)

15. Ne mettez jamais le tapis roulant en marche
quand vous vous tenez sur la courroie.
Tenez-vous toujours aux rampes lors de l’em­ploi du tapis roulant.

16. Le tapis roulant peut se déplacer à des vi­tesses élevées. Ajustez la vitesse progressi­vement de manière à éviter des changements
de vitesse soudains.

17. Le moniteur cardiaque n’est pas un appareil
médical. De nombreux facteurs tel que les
mouvements de l’utilisateur pendant l’exer­cice, peuvent rendre la lecture du pouls
moins exacte. Le moniteur ne sert qu’à don­ner une idée approximative des fluctuations
du pouls lors de l’exercice.

18. Ne laissez pas le tapis roulant en marche
sans surveillance. Enlevez toujours la clé, dé­branchez le cordon d’alimentation et déplacez
l’interrupteur “on/off” à la position “off”
lorsque le tapis roulant n’est pas utilisé. (Voir
le dessin à la page 5 pour localiser l’interrup­teur “on/off”.)

AVERTISSEMENT :afin de réduire les risques de brûlures, d'incendie, de chocs

électriques ou de blessures, lisez les conseils importants ci-dessous ainsi que les instructions avant
d'utiliser le tapis roulant.

CONSEILS IMPORTANTS

3

19. N’essayez pas de soulever, de rabaisser ou de
déplacer le tapis roulant avant que ce dernier
ne soit assemblé. (Référez-vous à l’ASSEM­BLAGE à la page 6, et COMMENT PLIER ET
DÉPLACER LE TAPIS ROULANT à la page 15).
Pour pouvoir soulever, abaisser, ou déplacer
le tapis roulant, vous devez être capable de
soulever 20 kg (45 lbs.) sans difficulté.

20. Ne changez pas l’inclinaison du tapis roulant
en plaçant des objets à l’avant ou à l’arrière.

21. Quand vous pliez ou déplacez le tapis roulant,
assurez-vous que le loquet soit bien fermé.

22. Vérifiez et serrez toutes les pièces du tapis
roulant tous les trois mois.

23. N’insérez et ne laissez jamais tomber d’objet
dans les ouvertures du tapis roulant.

24.

DANGER :débranchez le cordon d'ali-

mentation immédiatement après avoir utilisé ou
avant de nettoyer ou de régler l'appareil.
N'enlevez jamais le capot du moteur à moins
qu'un technicien qualifié ne vous le recom­mande. Tous les ajustements autres que ceux
mentionnés dans ce manuel ne devraient être
effectués que par un technicien qualifié.

25. Ce tapis roulant est conçu pour être utilisé
seulement dans votre maison. Le tapis rou­lant ne doit pas être utilisé dans une institu­tion commerciale ou pour la location.

ATTENTION :consultez votre médecin avant d'entreprendre un programme d'exercices.

Ceci s'adresse plus particulièrement aux personnes agées de plus de 35 ans ou aux personnes qui ont
déjà eu des problèmes de santé. Lisez toutes les instructions avant d'utiliser ce produit. ICON ne se tient
aucunement responsable des blessures ou dégâts matériels résultant de l'utilisation de ce produit.

CONSERVEZ CES INSTRUCTIONS

Les autocollants représentés ci-dessous et à la page 10 doivent être placés sur votre tapis roulant.
Trouvez la feuille d’autocollants qui contient l’information dans quatre langues. Placez les autocollants
en français pardessus les autocollants en anglais aux endroits indiqués. Si un autocollant est manquant
ou illisible, veuillez contacter le service à la clientèle pour en commander (voir POUR COMMANDER DES
PIÈCES DE RECHANGE à la page 23. Placez le nouvel autocollant à l’endroit indiqué.

4

Remarque : cet autocollant est à 40% de sa taille actuelle.

ATTENTION

GARDEZVOSPIEDSETVOS

MAINSÉLOIGNÉSDECET

ENDROITQUANDLETAPIS

ROULANTESTENMARCHE.

Merci d'avoir choisi le tapis roulant PROFORM®CR

610. Le tapis roulant CR 610 offre une technologie de
pointe et un design innovateur vous permettant de bé­néficier d’excellents exercices cardiovasculaires dans
le confort et l’intimité de votre maison. De plus lorsque
que vous ne vous exercez pas, l’exceptionnel CR 610
peut être plié prenant ainsi moins d’espace (la moitié)
que les autres tapis roulant.

Pour votre bénéfice, lisez attentivement ce manuel
avant d'utiliser le tapis roulant. Si vous avez des

questions concernant le tapis roulant, veuillez contacter
le service à la clientèle 1-888-936-4266. Le numéro du
modèle du tapis roulant est le PCTL55811. Vous trou­verez le numéro de série sur l'autocollant qui est ap­posé sur le tapis roulant (référez-vous à la page de
couverture de ce manuel pour obtenir l'emplacement
de l'autocollant).

Nous vous suggérons d'étudier le schéma ci-dessous
et de vous familiariser avec les pièces avant de lire le
reste du manuel de l’utilisateur.

AVANT DE COMMENCER

Rampe

Console

Bouton du Loquet

Moniteur Cardiaque

Porte-Livre

Clé/Pince

Coupe-Circuit

(Disjoncteur)

Interrupteur

On/Off

Courroie de
Marche

Plateforme de Marche

Rembourrée

Roue Avant

Repose­Pieds

Cordon

d'Alimentation

Boulon de Réglage
du Rouleau Arrière

Porte-Bouteille
(Bouteille d’Eau
non incluse)

CÔTÉ DROIT

CÔTÉ GAUCHE

5

ASSEMBLAGE

L’assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-
lages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant. L’assemblage requiert
votre tournevis Phillip et un maillet en caoutchouc .

Remarque : le dessous de la courroie de marche du tapis roulant est enduite d’un lubrifiant très efficace. Il se
peut que durant l’expédition une petite quantité de lubrifiant soit transférée sur le dessus de la courroie ou sur le
carton d’emballage. Ceci n’affecte pas la performance du tapis roulant. S’il y a du lubrifiant sur la courroie, net­toyez avec un chiffon doux et un détergent non-abrasif.

1. Avec l’aide d’une seconde personne, élevez avec pré­caution le tapis roulant à la position verticale.

Alors que la deuxième personne renverse le tapis roulant
sur le côté et le tient, insérez l’une des Rallonges de Pied
(103) dans le tapis roulant comme indiqué. Assurez-vous
que la Rallonge de Pied est tourné de manière à ce que
le Coussin Épais de Base (97) est sur le bas.

Ensuite, renversez le tapis roulant sur l’autre côté et in­sérez la Rallonge de Pied (pas indiqué) de la même ma­nière. Abaissez le côté du tapis roulant afin que les deux
Rallonges de Pied (103) sont à plat sur le sol.

2. Avec l’aide d’une deuxième personne, abaissez avec
précaution le cadre du tapis roulant et ensuite penchez
les Montants (82) comme indiqué. Remarque : il sera
peut-être nécessaire de mettre votre pied sur la roue
lorsque vous penchez les Montants. Assurez-vous que

les Rallonges de Pied (103) restent dans les Montants.

Attachez chaque Rallonge de Pied (103) avec deux Vis
(101) et le Coussin de Base (119) comme indiqué.

Remarque : un Coussin de Base (119) de remplacement
et une Bague d’Espacement (pas indiqué) peuvent être
inclus. Utilisez le, si l’un des autres est usé ou a besoin
d’être changé. Si un Coussin Epais de Base (97) a be­soin d’être remplacé, utilisez le Coussin de Base avec la
Bague d’Espacement.

103

97

1

2

101

97

97

97

119

119

101

103

103

82

6

82

101

AVERTISSEMENT : ne bran-

chez pas le cordon d’alimentation jusqu’à ce que le
tapis roulant soit complètement.

5

5. Assurez-vous que le rebord avant de la Poignée en
Mousse Gauche (110) est sous la Base de la Console
(87) comme indiqué. Serrez la Petit Vis (76) dans la
Poignée Gauche comme indiqué. Remarque : vous aurez
peut-être besoin de tirer sur le côté de la Poignée en
Mousse Gauche pour aligner la Petite Vis avec le trou
dans le Montant (82).

Attachez la Poignée Droite (pas indiqué) et l’autre
Rallonge de Rampe (pas indiqué) comme décrit à l’étape
4 et à cette étape.

Remarque : il y aura peut-être des vis extra en plus
lorsque l’assemblage est terminé.

76

110

82

87

4. Insérez une Rallonge de Rampe (85) dans le poteau
dans le Montant (82) gauche. Alignez les trous dans la
Rallonge de Rampe avec les trous dans le poteau. Si né­cessaire, tapez la Rallonge du Rampe avec un maillet en
caoutchouc pour l’insérer complètement. Ensuite, atta­chez la Rallonge de Rampe en serrant les trois Petit Vis
(76) dans les trous indiquées. Remarque : s’il y a seu-

lement un trou dans le haut du poteau, serrez la troi­sième Petit Vis dans le trou dans le côté gauche du
poteau.

Identifiez la Poignée en Mousse Gauche (110), qui a une
large fente dans le côté droit. Glissez la Poignée Gauche
le plus loin possible dans la poteau sur le Montant (82)
gauche. Il sera peut être nécessaire d’appliquer de l’eau
savonneuse dans la Rallonge de Rampe (85).

76

82

110

Fente

76

Poteau

85

4

7

3

3. Avec l’aide d’une deuxième personne, penchez avec pré-

caution les Montants (82) en arrière à la position verticale.
Attachez l'Assemblage du Loquet (9) et la Bague

d'Espacement du Loquet (56) au Montant (82) gauche
avec deux Vis (101) comme indiqué.

9

56

101

82

101

76

76

8

6. Tenez le tapis roulant fermement avec les deux mains,
et élevez le tapis roulant dans la position de rangement
comme décrit à la page 15. Si la goupille du loquet ne
s'aligne pas avec le trou dans la gâche (pas indiqué), il
sera nécessaire d'enlever la Bague d'Espacement du
Loquet (56). Enlevez les deux Vis (101), l'Assemblage
du Loquet (9), et la Bague d'Espacement du Loquet.
Rattachez l'Assemblage du Loquet avec les deux Vis.
Assurez-vous que la goupille du loquet se ferme bien
dans la gâche.

56

9

101

Goupille du Loquet

6

7. Assurez-vous que toutes les pièces sont serrées proprement avant d’utiliser le tapis roulant. Gardez la
clé hexagonale incluse dans un endroit sûr. La clé hexagonale est utilisée pour régler la courroie de marche
(voir page 18). Pour protéger votre sol ou tapis, placez un revêtement sous le tapis roulant.
