12VDC 40A, 24VDC 20A Battery Charger, mit LCD und LED Anzeige
Geeignet für alle Blei Säure Batterien auch für GEL und Start/Stop
Diese Bedienungsanleitung ist eine Publikation der axhess GmbH & Co. KG
Industriestrasse 11, 56589 Rheinbrohl. www.axhess.de
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen
jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in EDV-Anlagen, bedürfen der ausdrücklichen schriftlichen Genehmigung
der axhess GmbH & Co. KG. Der Nachdruck, auch auszugsweise, ist
verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei
Drucklegung. Änderung in Technik , Ausstattung und Design vorbehalten.
© Copyright 2012 axhess GmbH & Co. KG,
8 Batterie
-
Check
Handhabung des Gerätes
1 Lüftungsöffnungen nicht verdecken
2 AN / AUS Schalter
3 Power LED rot, Funktionskontrolle
4 Batterie geladen LED grün
5 Ladestrom Auswahl
6 Batteriepol – Zangen
7 Info Display
8 Batterie-Check
9 Hintergrundbeleuchtung
1
7 Info Display
3 Funktionskontrolle
9 Hintergrundbeleuchtung
4 Batterie geladen LED grün
5 Ladestromauswahl
1 Lüftungsöffnungen
6 Batteriepol-Zangen
Bitte lesen Sie diese Anleitung vor dem Einbau / Montage und
Inbetriebnahme sehr sorgfältig und bewahren Sie diese auf um bei Bedarf,
auch bei Weitergabe an Dritte, jederzeit nachlesen zu können.
Inhaltsverzeichnis
Inhaltsverzeichnis
In
1 Allgemeine Sicherheitshinweise
2 Lieferumfang
3 Bestimmungsgemäßer Gebrauch
4 Ausstattungsmerkmale, Funktionsweise
5 Anschluss / Bedienung des Batterieladegerätes
6 Pflege und Reinigung des Gerätes
7 Fehlerbeseitigung
8 Gewährleistung
9 Entsorgung
10 Übersicht Technische Daten
11 Konformität
Beachten Sie bitte die nachfolgenden
Sicherheitshinweise.
1 Allgemeine Sicherheitshinweise - WICHTIG - !!
Die axhess GmbH & Co. KG, Industriestrasse 11, 56598 Rheinbrohl, übernimmt
keine Haftung für Schäden und Folgeschäden die aufgrund Nichtbeachtung dieser
Bedienungsanleitung verursacht werden. Bei Sach- und oder Personenschäden, die
durch Nichtbeachtung der Bedienungsanleitung oder unsachgemäße Handhabung des
Gerätes verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt der
Gewährleistungsanspruch. Insbesonders der eigenmächtige Umbau oder Veränderung
des Gerätes, ist ausdrücklich nicht statthaft. Das Gerät darf nur an einer ordnungsgemäßen 230V 50Hz
Schutzkontaktsteckdose betrieben werden. Lüftungsöffnungen am Gerät niemals abdecken.
Die Gewährleistung erlischt ebenso bei:
- Gerätebeschädigungen durch mechanische Einflüsse und / oder Überspannung.
- Jedwede Veränderung am Gerät und / oder den Anschlussleitungen, Ausgangskabeln.
- Verwendung für andere, als in der Anleitung beschriebene Zwecke.
- Flüssigkeitseinwirkung und / oder unzureichende Belüftung.
- Unautorisiertes Öffnen des Gerätes.
- Folgeschäden die aufgrund nicht bestimmungsgemäßem Gebrauchs und / oder defekter
Batterien entstehen können.
Achten Sie auf eine sachgemäße Inbetriebnahme dieses Gerätes.
Betreiben Sie das Gerät ausschließlich zu seinem bestimmungsgemäßen Gebrauch.
( siehe 3.)
Stellen Sie sicher, daß beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe
Kanten beschädigt wird.
Plazieren Sie das Ladegerät niemals in der Nähe von brennbaren bzw. leicht entzündlichen Materialien, oder
in explosionsgefährdeter Umgebung, wie z.B. Benzin, Verdünner, Öl, Gas oder andere feste, leicht brennbare
Stoffe.
Setzen Sie das Ladegerät keinen hohen Temperaturen, starken Vibrationen oder Feuchtigkeit aus.
Achten Sie immer auf eine sichere Platzierung des Gerätes! Das Batterieladegerät muss so sicher aufgestellt /
platziert werden, dass es nicht herabfallen oder umstürzen kann.
Geräte, die an Netzspannung betreiben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in
Anwesenheit von Kindern besondere Vorsicht walten.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften der jeweilig zuständigen
Berufsgenossenschaft zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben dieses Ladegerätes durch geschultes Personal verantwortlich zu überwachen.
Achtung ! Das Arbeiten in der Nähe von Blei-Säure Batterien ist gefährlich !
Batterien entwickeln explosive Gase während des Betriebes und beim Laden !
Immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille tragen, wenn Sie an einer
Starterbatterie arbeiten !
Batteriesäure ist ätzend ! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen.
Wenn Batteriesäure in die Augen gelangt, sofort mindestens 10 Minuten unter laufendem Wasser auswaschen
und Arzt aufsuchen.
Niemals in Batterienähe rauchen, oder offenes Feuer benutzen, Funkenbildung und Funkenflug vermeiden !
Betreiben Sie das Gerät nur zum Laden von 12V / 24V wieder aufladbaren Blei-Säure Batterien ! Andere
Batteriearten dürfen nicht angeschlossen werden !
Nichtaufladbare Batterien dürfen nicht geladen werden ! Gesundheitsgefahr !
Stets auf ausreichende, gute Belüftung achten. Lüftungsöffnungen am Gerät niemals abdecken!
Achtung! Bei stechendem Gasgeruch besteht Explosionsgefahr ! Gerät nicht abschalten,
Polzangen nicht abnehmen. Sofort für gute Durchlüftung sorgen !
Batterien niemals über Kopf halten ! Batterien niemals stülpen ! Verätzungsgefahr !
Der Gebrauch von Zubehör- oder Anbauteilen, die nicht vom Hersteller empfohlen werden,
kann zu Beschädigung des Gerätes und oder zu Personenverletzungen führen !
Zudem erlischt die Gewährleistung!
Um Beschädigungen des Netzkabels und der Anschlußklemmen zu vermeiden,
niemals am Kabel ziehen, immer mittels Stecker / Anschlußklemme die Strom-
verbindung trennen.
Die Netzanschlußleitung und die Ladeleitungen müssen in einwandfreiem Zustand sein. Sind Leitungen
beschädigt, Gerät nicht verwenden. Gerät zuerst von autorisierter Fachkraft reparieren lassen.
Keine brennbaren Gegenstände wie z.B. Kerzen auf dem Gerät abstellen. Keine mit Flüssigkeiten gefüllten
Gegenstände wie z.B. Wasserbehälter, Getränkebehälter auf dem Gerät oder in der Nähe abstellen.
Nur einwandfreie Batterien laden. Achten Sie auf einen ausreichenden Flüssigkeitsstand in Ihrer Batterie (bei
offenen Batterien). Beachten Sie die Hinwiese des Batterie- / Fahrzeugherstellers. Diese finden Sie in den
Begleitpapieren, dem Bordbuch Ihres Fahrzeuges. Oder wenden Sie sich an den Batteriehersteller.
Polzangen niemals während des Ladevorgangs abnehmen !
Polzangen nicht kurzschließen !
Polzangen zuerst an die Batterie in richtiger Polarität anschließen, erst dann Gerät mit dem Stromnetz
verbinden.
Arbeiten Sie zu Ihrem eigenen Schutz und Sicherheit nicht alleine oder wenigstens so, dass eine andere
Person immer in Rufnähe ist.
Persönliche metallische Gegenstände ( z.B. Ringe, Arm- und Halsketten, Uhren ) vor den Arbeiten an einer
Starterbatterie abnehmen um unbeabsichtigten Kurzschluß zu vermeiden. Kurzschlußspannungen können z.B.
Ringe schmelzen lassen und so zu schweren Verbrennungen führen.
4
2 Lieferumfang
1 Batterieladegerät.
1 Bedienungsanleitung .
1 Voll recyclefähige Verkaufsverpackung.
3 Bestimmungsgemäßer Gebrauch
Dieses Batterieladegerät dient zum Regenerieren, Laden oder der Dauer-Erhaltungsladung von
wiederaufladbaren 12V / 24V Blei-Säure Batterien. Andere Batteriearten / Spannungen dürfen nicht
angeschlossen werden.
Das Produkt ist nur für den Anschluss an eine Schutzkontaktsteckdose mit 230V 50Hz Wechselspannung
zugelassen. Eine Verwendung ist nur in trockenen Räumen und trockenen Umgebungsbedingungen erlaubt.
Der Kontakt mit Feuchtigkeit, z. B. Nebel, Regen, Schnee, Kondensnässe u. ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies
mit Gefahren, wie z. B. Kurzschluß, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut, das Gerätegehäuse nicht geöffnet werden!
Beachten Sie diese Sicherheitshinweise !
4 Technische Merkmale / Ausstattung
Das Gerät lässt sich überall betreiben wo ein 230 V Wechselstromanschluss( 230V AC )
vorhanden ist. Durch das geringe Gerätegewicht und die kompakte Bauweise lässt sich
das Gerät leicht an PKW, Nutzfahrzeugen, Reisemobilen, Booten sowie ausgebauten
Batterien einsetzen.
Die Geräte-Eingangsspannung entspricht der Haushaltsspannung. ( 230V AC 50 Hz )
Beachten Sie bitte immer die Leistungswerte des Gerätes sowie der angeschlossenen
Batterie.
Es dürfen nur wiederaufladbare 12V / 24V Blei-Säure-Batterien geladen werden !
Andere Batteriearten und Batteriespannungen dürfen nicht angeschlossen werden.
Nichtaufladbare Batterien dürfen nicht geladen werden !
Beachten Sie unbedingt die Sicherheitshinweise in dieser Anleitung und die Ihres
Fahrzeug- und Batterieherstellers bevor Sie dieses Gerät an eine 12V Batterie anschließen.
Dieses Batterieladegerät arbeitet vollautomatisch und kann auch über längere Zeit eingeschaltet
und mit einer Batterie verbunden bleiben, wenn das Gerät an einer 230V Stromversorgung
angeschlossen ist. Es verfügt über verschiedene Schutzmechanismen:
Überladeschutz
Eine Überladung der Batterie wird durch das Gerät verhindert. Es schaltet sich
automatisch ab, wenn der jeweilig optimale Ladestand erreicht ist und schaltet sich
wieder ein, wenn die Batteriespannung sinkt.
Funken Schutz
Bei gegenseitiger Berührung der Polzangen werden keine Funken erzeugt. Das ER
und Polklemmensymbol wird im Display angezeigt.
Verpolungsschutz
Bei versehentlichem Falschanschluß oder Verwechslung der Polarität schaltet das Gerät
sofort ab. Die Batterie wird so geschützt. Das ER und Polklemmensymbol wird im Display
angezeigt.
Auto Stop
Bei Erreichen des optimalen Ladestandes der Batterie schaltet das Gerät automatisch in
den Pflegemodus um.
Überhitzungsschutz
Das Gerät schaltet automatisch ab, wenn die max. Betriebstemperatur überschritten wird.
Es schaltet sich automatisch wieder ein, wenn eine entsprechend ausreichende
Abkühlung eingetreten ist.
4 Ausstattungsmerkmale
1. Je 4 verschiedene Ladestufen wählbar. 5, 10, 20, 40 A bei 12V, oder 2,5; 5, 10, 20 A bei 24V
2. 3 stelliges LCD Voltmeter für 12V und 24V Batterien.
3. 3 stelliges LCD Amperemeter für 12V und 24V Batterien.
4. LCD Anzeige der Ladecharakteristik im Verlauf des Ladevorgangs.
5. LED Anzeige für Power ON, Fehler und Ladestatus.
6. Funkenschutz
7. Verpolungsschutz mit akustischem Signal bei Falschanschluss.
8. Kurzschluss-Schutz.
9. Hochleistungs Polklemmen
10. Automatische Batteriespannungserkennung ob 12V oder 24V
11. 9 Stufen automatisches Ladeprogramm (Desulphation, Soft Start, Bulkladung, Absorption, Pflegemodus,
Puls Ladung und Recovery Modus mehrstufig)
12. Abgleich Modus ( Equalization ) als separate Funktion
13. Puls Ladung im Ladeprogramm integriert
14. Überhitzungsschutz
15. Anzeige des Ladecharkteristik als Grafik.
16. Batterie-Spannungs-Check
Power Charge EQ
Completed
12V 24V
Reset ON/OFF Schalter Equalization
Wartungs-Funktion
12V/24V Voltage Check Back light
5A/10A/20A/40A for 12V Hintergrundbeleuchtung
2.5A/ 5A/ 10A/ 20A for 24V
Current Selector
Auswahl 12V oder 24V
Erklärung der Auswahltasten:
1. VoltageSelector : Auswahl ob mit 12V oder 24V geladen werden soll. Oder automatische Erkennung.
12V/24V : Rote LED zeigt an welche Batteriespannung gewählt ( vom Gerät erkannt ) ist.
2. Current Selctor: Auswahl des Ladestroms
3. On / Off : Gerät AN / AUS
4. Voltage Check: Zeigt den Ladestand der Batterie in % und in V ( Volt ) an.
5. Equalization: Startet den Abgleich Modus zur Batteriepflege. Die Eq Anzeige erscheint
über die Dauer der Batteriepflege.
6.. LCD Back Light: Einschalten der Hintergrundbeleuchtung. Diese bleibt ca. 30 Sec.an, erlischt
automatisch, kann per Knopfdruck neu gestartet werden.
7. Reset: Löscht das laufende Programm. Neustart des Ladegerätes erforderlich.

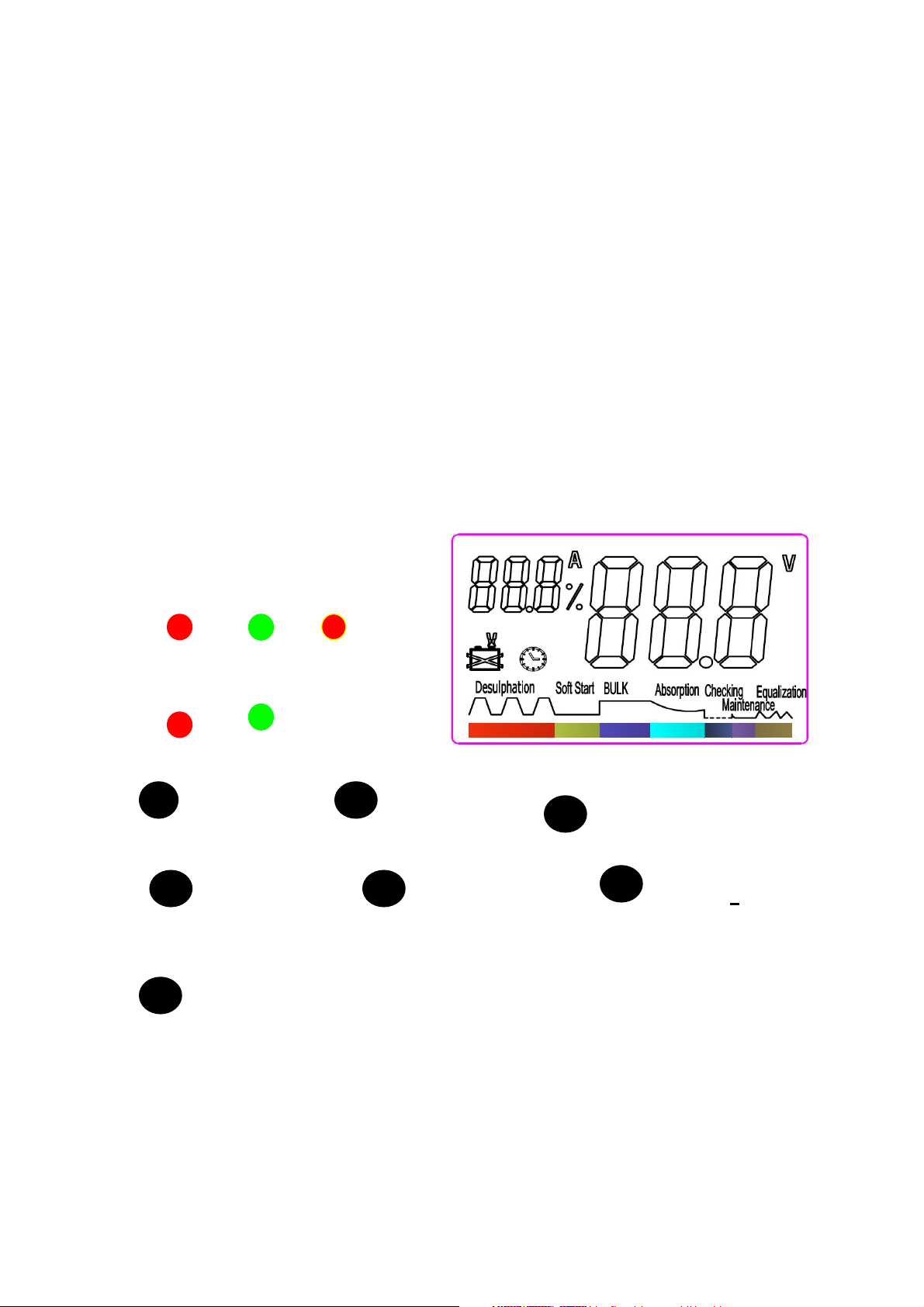

LED Anzeige:
Power
Charge completed
12V
24V
EQ
LCD Anzeige Erklärung:
Bad battery signal
Time
ER
Poor Connection
Leuchtet sobald das Ladegerät mit Netzstrom verbunden ist.
Grüne LED, leuchtet sobald die Batterie auf 14.4V für 12V Batterie (oder 28.8V für
24V Batterie), geladen ist, das Ladegerät schaltet dann automatisch in den
Erhaltungsmodus.
Rote LED leuchtet, wenn 12V Ladespannung gewählt ist.
Rote LED leuchtet, wenn 24V Ladespannung gewählt ist.
Keine LED Anzeige, das LCD Display zeigt Eq, der Abgleichmodus ist gestartet.
Das Symbol für defekte Batterie erscheint. Dieses zeigt, dass die Batterie nicht
mehr funktionstüchtig, defekt ist. In diesem Fall sollte die Batterie ausgetauscht
werden. Der Ladevorgang wird abgebrochen.
Das Zeichen „Uhr“ erscheint, wenn die Batterie nicht 14,0V ( bei 12V) oder 28V
(bei 24V) nach einer im Gerät hinterlegten Ladezeit erreicht. Der Ladevorgang
wird abgebrochen.
Ursache:
1. Die Batterie ist leicht defekt. Sie kann nicht die Ladeendspannung 14.4V für
12V (28.8V für 24V Batterie) erreichen. Die Batterie sollte bald ausgetauscht
werden.
Das Zeichen ER erscheint, blinkt, wenn
- eine defekte Batterie angeschlossen ist, ( mit Symbol für def. Batterie )
- eine Falschpolung vorliegt, ( mit Symbol Polklemme )
- keine Batterie angeschlossen ist ( mit Symbol Polklemme ).
Es ertönt ein akustisches Signal welches auf die erforderliche Korrektur hinweist.
Das Ladegerät gibt keinen Ladestrom ab solange die Anschlüsse nicht korrigiert
sind.
Startanzeige, der Reaktivierungs-Check, ist gestartet. Die Batterie wird auf
sladung liefert, die die
60%
Ladespannung um die Batterie von 10,5V auf 12,0V bei 12V ( von 21,0V
Ladespannung, um die Batterie
, zu
Batterie und
Liegt
) Batterie oder
darüber, wird das Ladeprogramm fortgesetzt. Andernfalls wird das
hen erscheint im Display .
13,1V und 13,5V
durch Betätigung der
Diese Funktion beansprucht
und
ie genutzt
Ladbarkeit überprüft. Dauer ca. 2 Minuten oder bis zu 2 Std., je nach
Im LCD Fenster wird zusammen mit der Anzeige V, auch die aktuelle Ladestromstärke A, angezeigt. Das Ladegerät
steuert die optimale Ladestromstärke automatisch.
Batteriezustand.
Das Voltmeter zeigt den Ladestand der Batterie in Volt. 12V oder 24V, max. zeigt
das Voltmeter 39,9V ( bei 24V Batterie).
Voltmeter und Ladestand in % zeigt das Gerät, beim Drücken der „Voltage Check
„ Taste. wenn die Batterie mit dem Gerät verbunden aber das Ladegerät nicht an
Netzstrom angeschlossen, oder das Gerät AUS ist. Der Ladestand wird in
Schritten von 0%, 20%, 40%, 80% und 100% angezeigt.
Ladecharakteristik , Anzeige im unteren Feld des LCD Fensters
Die Batteriespannung liegt nun über 13.6V (27.2V bei 24V )
Wenn die Batterie voll geladen ist 14.4V bei 12V, (28.8V bei 24V)
Dieses Signal bedeutet, dass das Ladegerät eine Pul
Batterie auf 10,5V bei 12V (21V bei 24V Batterie) bringen soll.
In diesem Stadium des Ladevorgangs erzeugt das Ladegerät ca.
auf 24V) bei 24V Batterien zu laden.
Das Ladegerät erzeugt nun eine höhere
von 12.0V auf 13..6V bei 12V, (24.0V auf 27.2V bei 24V) Batterien
laden.
wird sehr schnell aufgestockt auf 14.4V bei 12V, (28.8V bei 24V) Batterie.
Batterie, wird das Ladegerät eine Prüfung der Ladung vornehmen.
die Batteriespannung bei 12.6V bei 12V (25.2V bei 24V
Ladeprogramm gestoppt, das ER und Zeic
In diesem Fall ist die Batterie nicht zu laden, müsste ausgetauscht werden.
Ist diese Ladestufe erreicht, wird die Batterie bei
gewartet für 12V (26.2V und 27V für 24V) Batterie
Abgleich Modus, das Batteriepflegeprogramm kann
Taste „Equalization“ dazu geschaltet werden.
Zeit. Dies, da die Batterie lediglich mit kleinem Strom gecheckt
geladen wird. Kann auch zur temporären Pflege einer Batter
werden.
, ON/OFF
um das Gerät
Den Schutzkontaktstecker des Gerät mit einer 230V Schukosteckdose
ote Power LED leuchtet. Das Display wird binnen einer
1x für 12V und 2X für 24V. Die LED für die
das
5 Anschluß / Bedienung in Einzelschritten:
- Vergewissern Sie sich im Bordbuch des Fahrzeugherstellers ob und wenn, wie
die Batterie vom Bordnetz getrennt werden muß.
- Falls die Batterie zum Laden aus einem Fahrzeug entnommen werden muß,
immer erst den Minuspol von der Batterie abnehmen (Gekennzeichnte mit Minus Zeichen)
- Vor dem Laden einer Batterie die Anschlüsse ( Batteriepole ) reinigen.
- Die Polarität der Batteriepole überprüfen. Der positive Pol ( + ) hat in der Regel
einen größeren Durchmesser als der negative Pol ( - ) .
- Achten Sie darauf, dass kein Batteriestaub und oder Korrosionsrückstände der
Batteriepole in Ihre Augen gelangt oder eingeatmet wird.
- Füllen Sie destilliertes Wasser auf, bis der vom Batteriehersteller genannte
Füllstand erreicht ist. –Nur für offene Batterien-
- Bei wartungsfreien Batterien befolgen Sie bitte ganz genau die Anweisungen des
Batterieherstellers.
- Vergewissern Sie sich, daß das Ladegerät nicht an die Netzsteckdose
angeschlossen ist.
- Bei negativer Erdung des Fahrzeugs, zuerst die rote Polklemme an den
positiven Pol (+), dann die schwarze Polklemme ( - ) an die Karosserie anklemmen,
entfernt von der Batterie und der Kraftstoffleitung. Reihenfolge einhalten !
- Nicht am Vergaser, Kraftstoffleitung oder Metallschellen anklemmen. Immer an einem Karosserieteil oder
dem Motorblock anklemmen.
- Beim Laden einer nicht ausgebauten Batterie zuerst das Ladekabel mit dem Batteriepol verbinden, der nicht
mit der Karosserie leitend verbunden ist.!
Dann erst das Ladegerät in eine Netzsteckdose stecken. Die rote LED„Power“ leuchtet.
- Bei Beendigung des Ladevorgangs, zuerst den Stecker des Ladegeräts aus der Netzsteckdose nehmen,
Ladekabel von der Karosserie abklemmen und dann erst das Ladekabel von der Batterie abnehmen.
Platzierung des Ladegerätes
Das Ladegerät so weit wie die Kabellänge es zuläßt von der Batterie entfernt anschließen. Das Ladegerät
niemals direkt über oder unter der zu ladenden Batterie aufstellen. Aus der Batterie austretende Gase oder
Flüssigkeiten könnten das Ladegerät beschädigen. Das Gerät so platzieren, dass es nicht umfallen oder stürtzen
kann.
Status Details
Mit Netzstrom verbinden
Knopf betätigen
einzuschalten
Entweder Sie drücken den 12V/24V
Auswahlknopf
verbinden. R
Sekunde aktiviert.
Drücken Sie die Taste
ausgewählte Ladespannung leuchtet und zeigt die Auswahl an. Oder
Gerät erkennt die richtige Batteriespannung selbstständig.
Oder, automatische E
rkennung der
sobald der
der
wird automatisch die 12V
Ladespannung aktiviert. Liegt der Ladestand über 16V wird die 24V
eine kleinere Spannung als 3V wird das
“Voltage
die Ladestromstärke
Die ausgewählte Ladestärke wird im oberen linken Teil des LCD
Sie den Knopf bis die ausgewählte
Ist das Ladegerät mit dem Netzstrom verbunden, aber es wird keine
so startet das Ladegerät
iviert sofern die Batterie zwischen 3,7V und
.
iezellen werden
21.0V
des Ladestromes
Batterie wird mit konstantem Ladestrom bis ca. 80%
Ab Erreichen dieser Stufe kann das Fahrzeug
Die Ladung ist jedoch noch nicht
Das Ladegerät stoppt automatisch die
tterie wird mit geringer
Dieser Vorgang braucht Zeit da die Wartung mit
eendspannung von 14,4V erreicht
2A Ladestrom wird erzeugt. Der Batterieladestand wird ermittelt. Ist
Batteriespannung
Ladestand zwischen 12V und 16V liegt,
Ladevorgang beginnt
Ladung in Gang gesetzt.
Mindest-Batteriespannung V Hat die angeschlossene Batterie
Gerät nicht in Betrieb gehen. 3V Mindestspannung, Erkennungsspannung.
Entweder Sie drücken die
Selector“ Taste um
zu wählen.
Fensters angezeigt. Drücken
Ladestärke angezeigt wird. Als automatische Startstärke ist 5A hinterlegt.
5A/10A/20A/40A für 12V
2.5A/5A/10A/20A für 24V
Oder, es erfolgt der Automatik Start
Landespannung (V) binnen 90 sec. gewählt,
automatisch entsprechend der werkseitigen Einstellungen:
5A für 12V Batterie
2.5A für 24V Batterie
9stufiges,automatisches Ladeprogramm
Im weiteren Ladebetrieb regelt das Ladegerät automatisch die richtige
Ladestromstärke ein.
1. rc Anzeige: Der Batteriie-Reaktivierungscheck ist gestaret.
2. Regenerieren
3. Die Pulsladung ist akt
10,5V (bei 12V Batterie ) oder 3.7V und 21.0V (bei 24V Batterie)
Schädliche Ablagerungen innerhalb der Batter
entfernt.
4. Soft Start: Sind mehr als 10.5V erreicht, bei 12 Batterie, oder
bei 24V Batterien, wird das Ladegerät ca. 60%
erzeugen zur Regenerierung einer tief entladener Batterie
5. Aufarbeiten der Batterie
6. Hauptladung:
geladen.
7. Vertiefungsladung:
bereits wieder gestartet werden.
beendet. Die Ladeendspannung liegt bei 12V Batterien bei 14,4V bei
24V Batterie bei 28,8V.
Ladung bei Erreichen der Ladeendspannung.
8. Batterie Kontrolle ob die Ladung von der Batterie gehalten wird.
9. Erhaltungsladung: Die Batterie (12V) wird auf 13.3V +/- 0.2V.
oder 26.6V +/-0.2V (24V ) gehalten.
Equalization
Separates Batteriepflegeprogramm. Die Ba
Stromstärke gewartet.
geringer Stomstärke durchgeführt wird.
Charge completed Die grüne LED leuchtet sobald die Lad
ist ( 12V ) oder bei 24V 28,8V.Der Ladevorgang wird gestoppt, das Gerät
Die Ladung startet wieder
“On/ Off” während des Ladevorgangs
Das Ladeprogramm wird unterbrochen, wenn im Ladevorgang der
sobald der
Die Ladekurve des 9 stufigen Ladeprogramms
schaltet in den Erhaltungsmodus und hält die Batterie auf 13,3V+- 0.2V
(12V)oder 26.6V +/- 0.2V bei 24V.
automatisch wenn die Batteriespannung auf 12.6V (12V) oder 25.2V bei
24V abfällt.
ON/Off Schalter betätigt wird. Das Ladeprogramm startet neu
Schalter auf ON gestellt wird.
6 Pflege und Reinigung
Überprüfen Sie regelmäßig die technische Sicherheit des Ladegerätes, z.B.
Beschädigung des Netzkabels oder des Gehäuses. Bevor Sie das Gerät reinigen, vergewissern Sie sich, dass das
Gerät nicht mit einer Netzstromsteckdose verbunden ist.
Wischen Sie das Gerät immer nur mit einem trockenen Tuch ab. Benutzen
Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das
Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über
das Gerät laufen.
7 Fehlerbeseitigung
Mit diesem Batterieladegerät haben Sie ein Produkt erworben, welches nach dem Stand
der Technik gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben
können:
Beachten Sie unbedingt die Sicherheitshinweise!
Problem Lösung
Keine Funktion - Ist das Gerät eingeschaltet
- Ist der Gerätenetzstecker in der Netzsteckdose
- Überprüfen Sie die Steckdose
Die rote LED leuchtet aber das Voltmeter erscheint nicht.
Symbol ER + Polzange erscheint. Nehmen Sie den Stecker des
Ladegerätes aus der Netzsteckdose. Kontrollieren Sie ob die Ladeklemmen
richtig mit der Batterie verbunden sind. Polarität prüfen.
Sitz der Polzangen überprüfen. Ladekabel durchtrennt. Gerät nicht weiter
betreiben.
Die rote LED leuchtet aber die Batterie wird nicht richtig geladen.
Das Symbol UHR wird angezeigt. Die Batterie ist unter Umständen defekt.
Lassen Sie die Batterie bei einem Händler oder Werkstatt überprüfen.
ER erscheint und Polzange blinkt im Display.
Ladegerät nicht mit 230V Netzstrom versorgt.
Polzangen nicht oder nicht richtig an Batterie angeschlossen. Anschlüsse,
überprüfen, ggf. reinigen. Auf richtige Polarität achten. Netzstecker
ziehen. Die Batterie steht unter enormem Spannungsverlust. Gerät von
Batterie trennen. Batterie ggf. defekt, kann nicht geladen werden. Lassen
Sie die Batterie überprüfen.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann
durchzuführen.
9 Entsorgung
Verpackung:
Die Verpackung ist aufbereitbar. Geben Sie das Verpackungsmaterial nur in den
entsprechenden Recycle – Müll.
Altgerät:
Wenn das Gerät eines Tages endgültig außer Betrieb genommen wird, führen Sie
es entsprechend den gültigen Gesetzen / Verordnungen den dafür vorgesehenen
Sammelstellen zu. Im Zweifelsfall wenden Sie sich an den für Sie zuständigen
Entsorger oder die entsprechende kommunale Dienststelle.
Zusätzliche Entsorgungskosten fallen für Sie keine an, da wir die entsprechenden
Gebühren bereits bei der zuständigen Stelle vorab entrichtet haben.
10 Technische Daten
Power supply: SMPS Technology
Input : 120~240Vac 50/60Hz
Output: 12Vdc 5A/10A/20A/40A wählbar
24Vdc 2.5A/ 5A/ 10A/ 20A wählbar
Effizienz: > 80%
Leistungsaufnahme im Standby: ca. 1Watt
Leistungsaufnahme max.: 2100W
Umgebungstemperatur bei Betrieb max.: -12°C bis 40°C
Batteriekapazität: 25Ah bis 800Ah max.
Batterieart: Blei Säure, WET, MF,VRLA, AGM, Calcium, Start Stop, GEL
Abmessungen: Zuleitung 1,80 m, H05WF
Ladekabel 1,50 m, 1,65mm Querschnitt
Gerät: 340 mm x 210 mm x 325 mm (LxHxB)
Gewicht ca.: 5,4 kg
Gewährleistung:
Es gelten unsere Gewährleistungsbedingungen, diese sind einsehbar unter www.axhess.de >
Gewährleistungsbedingungen. Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum.
11 Konformität
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechende Erklärung und Dokumente sind beim Hersteller
hinterlegt.
©
2012
Loading...
