MANUALE UTENTE - INSTRUCTION MANUAL
Roccia Sonora
Sound Stone
STONE
2
INDICE
1. PRECAUZIONI D’USO .................................................................................................................................. 4
2. DESCRIZIONE ............................................................................................................................................... 4
3. INSTALLAZIONE ........................................................................................................................................... 5
4. CONTENUTO DELLA CONFEZIONE ........................................................................................................... 6
5. CARATTERISTICHE TECNICHE .................................................................................................................. 6
3
1. PRECAUZIONI D’USO
ATTENZIONE
Per evitare il rischio di shock
elettrico non aprire il prodotto.
• Prima di procedere con l’installazione, leggere attentamente le istruzioni contenute nel presente manu ale e conservarlo per
una consultazione successiva
• Attenzione: l’installazione errata potrebbe danneggiare irrimediabi lmente l’apparecchiatura.
• PROEL raccomanda di installare i diffusori tenendo conto delle normative di sicurezza vi genti.
• L’uso del dispositivo, al di fuori delle specifiche tecniche, potrebbe causare una diminuzione delle prestazioni.
• In presenza di bambini, controllare che il prodotto non rappresenti un peric olo.
• Non avvicinare il prodotto a fonti di calore (radiatori, fari, etc.).
• Evitare che qualsiasi sostanza liquida penetri all’interno del prodotto.
• Assicurarsi che il diffusore sia in posizione stabile.
• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre sostanze volatili.
• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al personale qualificato.
• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi d i tempo, in quanto la pressione sonora
generata potrebbe provocare danni permanenti all’udito.
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità,
accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione
continua in impianti di diffusione sonora.
2. DESCRIZIONE
Il sasso sonoro diffonde musica all’esterno senza risultare intrusivo grazie al suo cabinet similroccia perfettamente
mimetizzabile ed integrabile in qualsiasi situazione, ideale per giardini e parchi.
Prodotto conforme alla normativa CE
.
4

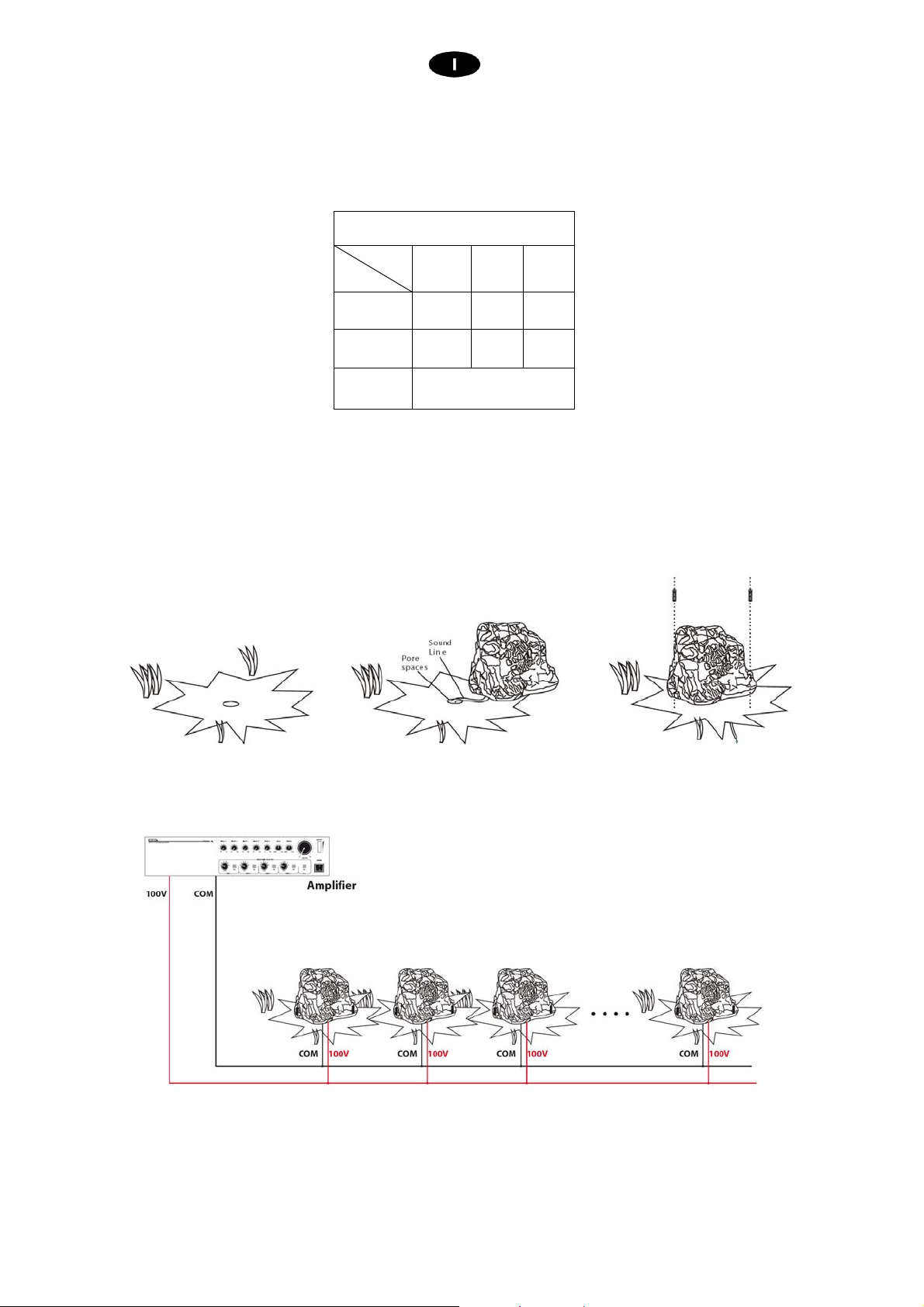

3. INSTALLAZIONE
1. Selezionare la potenza desiderata in uscita, collegando alla linea audio il comune (terminale nero) ed il
terminale di colore corrispondente alla potenza scelta:
Nota:
Lo stesso schema colori/potenza è riportato sul cavo d’ingresso del dispositivo.
2. Rendere il collegamento elettrico stagno mediante la realizzazione di un pozzetto stagno o di una
muffola.
3. Fissare saldamente il diffusore a terra
STONE
Tensione
Colore
Verde
Bianco
100V 70V
670 Ω
1.3 KΩ
15 W 7.5 W
7.5 W 3.8 W
Nero Comune
4. Collegare la linea così realizzata ad un amplificatore a tensione costante.
Nota:
Collegare il diffusore con la linea a tensione costante sempre scollegata dall’amplificatore
La somma (in potenza) di ogni diffusore sonoro non deve mai superare la potenza
dell’amplificatore.
5
B
4. CONTENUTO DELLA CONFEZIONE
• Roccia sonora
• Manuale d’uso
5. CARATTERISTICHE TECNICHE
Model: STONE
Type:
Speaker/s
RMS power
Constant voltage binding:
Frequency response:
SPL (1W/m):
SPL MAX (Pmax @ 1m):
Coverage Angle
1KHz/4KHz (-6dB):
Construction materials:
Dimensions (W x H x D):
Colour:
Weight:
Fixing system:
Protection rating:
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai
prodotti esistenti, senza preavviso e in qualunque momento. REV. 00 08/14
Stone Speaker
Coaxial 2 ways
W:6.5” – T:1.5”
100V: 15/7.5W
70V: 7.5/3.8W
100V
120Hz -15KHz (-10d
95 dB
08dB
250° / 250°
ABS resin
259 x 265 x 349mm
Stone appearance
4.3 kg (9.479 lb)
On the ground
IP 55
6
INDEX
1. IMPORTANT SAFETY INSTRUCTIONS ....................................................................................................... 8
2. DESCRIPTION ............................................................................................................................................... 8
4. PACKAGE CONTENT ................................................................................................................................. 10
5. TECHNICAL FEATURES ............................................................................................................................ 10
7
1. IMPORTANT SAFETY INSTRUCTIONS
WARNING
To reduce the risk of electric shock, do
not open this appliance.
• Before installing the appliance, read carefully these operating instructions and keep them for future refere nce.
• Warning: an incorrect installation might result in an irreparable damage to the unit.
• Installation should be carried out in compliance with the relevant safety regulations.
• The use of this appliance not following the technical specifications may cause the performance to be impaired.
• Close supervision is necessary when the product is used near children.
• This product should be situated away from heat sources such as radiators.
• Care should be taken so that liquids are not spilled inside the unit.
• Make sure the speaker is placed in a stable and safe position.
• Do not use solvents, alcohol, petrol or other volatile substances to clean the outer components.
• Do not attempt to repair the unit yourself. Refer all
• This product generates a sound pressure level that may cause permanent damages to the hearing. Do not use it at high
volume levels for a long period of time.
servicing to qualified personnel.
Thank you for choosing this Proel product and for trusting our brand, which strives to be synonymous with
professionalism, precision, high quality and reliability. All of our products comply with EC regulations regarding audio
equipment for continuous use.

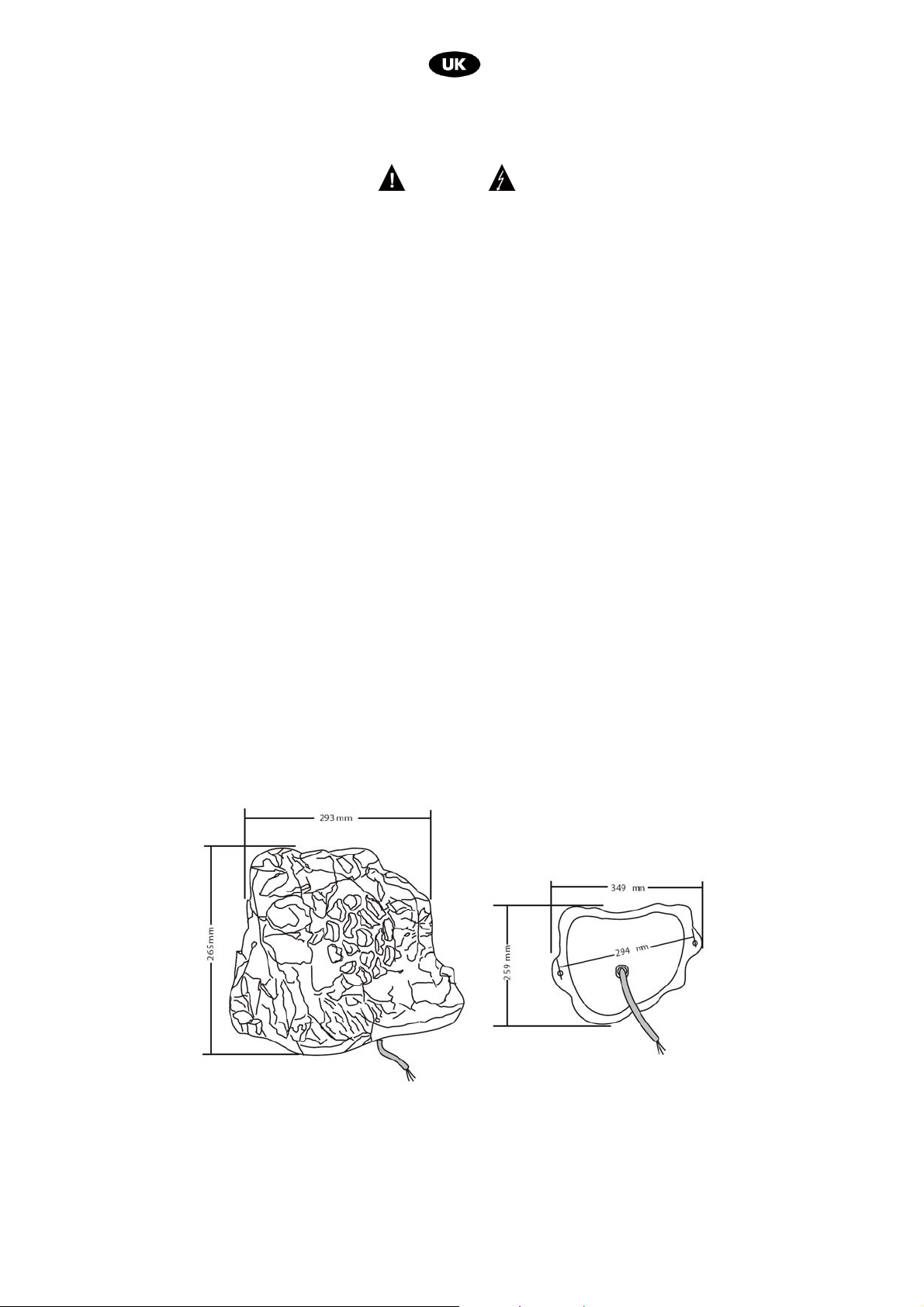

2. DESCRIPTION
Acoustic stone brings music outdoors without been noticed thanks to its cabinet stone appearance. Perfectly camoufl aged and suitable for
gardens and parks installations (example on the right side).
Product complies with CE regulations
8

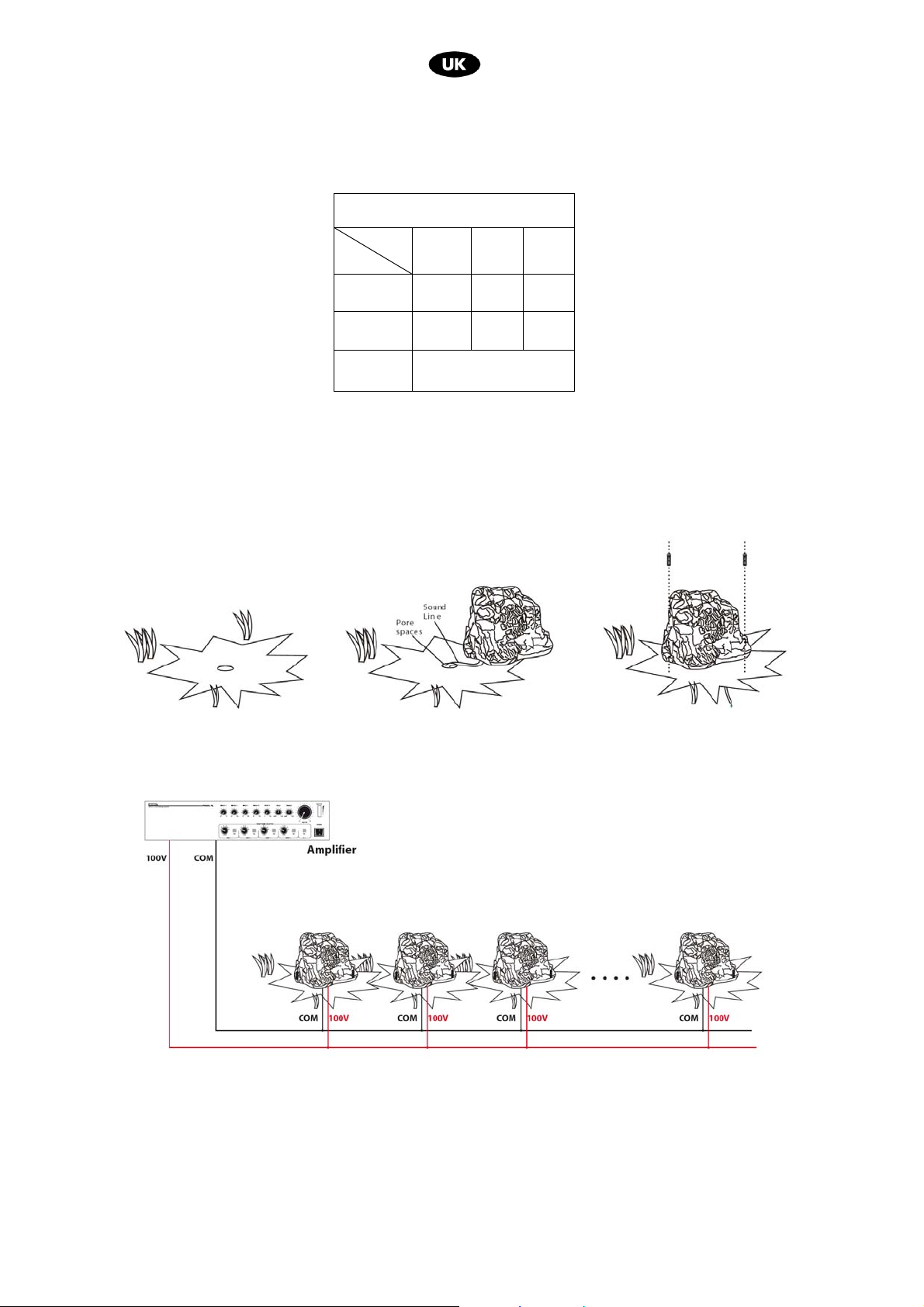

3. CONNECTION
1. Select the desired output level by connecting the audio signal line to the neutral (black) and the positive
(coloured) terminals in correspondence to the required power level:
Note:
You can find the same colour/power correspondence on the speaker input cable.
2. Insulate the electrical connection through the realization of a watertight box or a junction box.
3. Secure the speaker to the ground
STONE
Voltage
Colour
Green
White
100V 70V
670 Ω
1.3 KΩ
15 W 7.5 W
7.5 W 3.8 W
Black Common
4. Connect the line so made to a constant voltage amplifier.
Note:
Connect the speaker to the constant voltage line always disconnected from the amplifier.
The sum (in power) of each sound speaker must never exceed the powe r of the amplifier.
9
B
4. PACKAGE CONTENT
• Sound Stone
• User’s manual
5. TECHNICAL FEATURES
Model: STONE
Type:
Speaker/s
RMS power
Constant voltage binding:
Frequency response:
SPL (1W/m):
SPL MAX (Pmax @ 1m):
Coverage Angle
1KHz/4KHz (-6dB):
Construction materials:
Dimensions (W x H x D):
Colour:
Weight:
Fixing system:
Protection rating:
Stone Speaker
Coaxial 2 ways
W:6.5” – T:1.5”
100V: 15/7.5W
70V: 7.5/3.8W
100V
120Hz -15KHz (-10d
95 dB
08dB
250° / 250°
ABS resin
259 x 265 x 349mm
Stone appearance
4.3 kg (9.479 lb)
On the ground
IP 55
Proel SpA maintains a policy of constant research and development, therefore we reserve the right to apply improvements to existing
equipment without prior notice. REV. 00 08/14
10
11
(World Headquarters - Factory)
E-mail:
PROEL S.p.A.
Via alla Ruenia 37/43
64027 Sant’Omero (Te) – Italy
Tel: +39 0861 81241
Fax: +39 0861 887862
info@proel.com
www.proel.com
