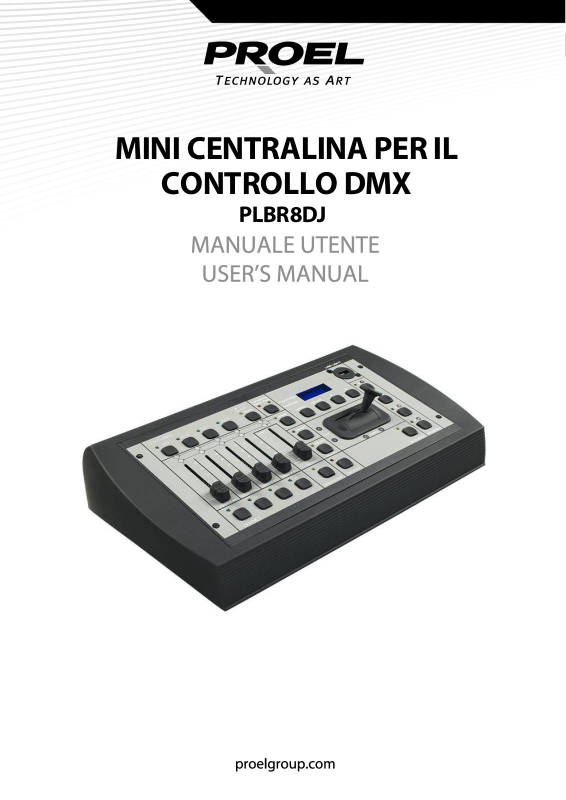

Proel PLBR8DJ USER’S MANUAL

MINI CENTRALINA PER IL

CONTROLLO DMX

PLBR8DJ

INDICE

INTRODUZIONE...................................................................................................................3

AVVERTENZE........................................................................................................................3

SPECIFICHE TECNICHE......................................................................................................4

CARATTERISTICHE PRINCIPALI ...................................................................................... 4

CONNESSIONI DEL PANNELLO POSTERIORE............................................................5

COMANDI DEL PANNELLO FRONTALE ....................................................................... 5

MENU...................................................................................................................................... 6

ISTRUZIONI PER IL FUNZIONAMENTO......................................................................14

Tutte le specifiche riportate nel presente manuale sono soggette a variazioni senza

preavviso

Rev. 00 – 25/2008

Nel continuo sforzo di migliorare la qualità dei suoi prodotti, la Proel SpA può

Nel continuo sforzo di migliorare la qualità dei suoi prodotti, la Proel SpA può Nel continuo sforzo di migliorare la qualità dei suoi prodotti, la Proel SpA può introdurre cambiamenti tecnici nel corso della produzione. Pertanto le specifiche

introdurre cambiamenti tecnici nel corso della produzione. Pertanto le specifiche

introdurre cambiamenti tecnici nel corso della produzione. Pertanto le specifiche introdurre cambiamenti tecnici nel corso della produzione. Pertanto le specifiche tecniche ed il disegno possono subire variazioni senza preavviso. La Proel S

tecniche ed il disegno possono subire variazioni senza preavviso. La Proel SpA non

tecniche ed il disegno possono subire variazioni senza preavviso. La Proel Stecniche ed il disegno possono subire variazioni senza preavviso. La Proel S è responsabile dei danni derivanti da uso improprio o diverso da quello previsto.

è responsabile dei danni derivanti da uso improprio o diverso da quello previsto.

è responsabile dei danni derivanti da uso improprio o diverso da quello previsto.è responsabile dei danni derivanti da uso improprio o diverso da quello previsto.

pA non

pA non pA non

INTRODUZIONE

Congratulazioni per aver scelto un prodotto altamente sofisticato e tecnologicamente avanzato. Ogni prodotto è stato sottoposto a test rigorosi ed è stato accuratamente imballato prima della spedizione. Rimuovere con cura il prodotto dall’imballo, assicurandosi di conservare il cartone e il materiale usato per l’imballaggio per eventuali usi futuri.

Verificare attentamente che il prodotto non sia danneggiato e che non manchi alcun accessorio. Qualora vi siano elementi mancanti o il prodotto risulti danneggiato, non utilizzare l’apparecchiatura e contattare immediatamente il rivenditore di zona.

Leggere attentamente tutte le informazioni relative alla sicurezza e le istruzioni per l’uso e la manutenzione contenute nel presente manuale e conservarlo a portata di mano per futura consultazione.

Attenzione!

Attenzione!Attenzione! All’interno del prodotto non vi sono componenti che necessitano di manutenzione. Qualunque tentativo di riparazione del prodotto da parte di personale non autorizzato invalida automaticamente la garanzia del produttore. Qualora il prodotto necessiti di un intervento di assistenza, contattare il più vicino rivenditore PROEL.

AVVERTENZE

Conservare all’asciutto

Conservare all’asciuttoConservare all’asciutto Il prodotto non è impermeabile. L’esposizione ad alti livelli. L’ossidazione dei meccanismi interni può causare danni irreparabili.

Evitare gli urti

Evitare gli urtiEvitare gli urti Forti urti o vibrazioni potrebbero causare malfunzionamenti del prodotto.

Tenere lontano da campi magnetici

Tenere lontano da campi magneticiTenere lontano da campi magnetici Non utilizzare o conservare la centralina in prossimità di attrezzature che generano forti campi elettromagnetici o magnetici. Forti cariche statiche o campi magnetici prodotti da dispositivi quali trasmettitori radio possono interferire con il display o influire negativamente sui circuiti interni del prodotto.

Pulizia

PuliziaPulizia A causa di residui di nebbia, fumo e polvere, può rendersi necessario effettuare operazioni di pulizia della scocca esterna; utilizzare, in questo caso, un normale detergente per vetri e un panno morbido.

Scheda di memoria CF

Scheda di memoria CFScheda di memoria CF La scheda di memoria può raggiungere temperature elevate durante l’uso.Verificare che l’alimentazione sia disconnessa in fase di inserimento e rimozione delle schede di memoria. Utilizzare esclusivamente la scheda di memoria Compact Flash 32 MB consigliata. La scheda di memoria CF deve essere usata esclusivamente con il prodotto e non deve essere utilizzata anche su PC o altri dispositivi.

CopyrightCopyright In mancanza di autorizzazione scritta, è espressamente vietata qualsiasi forma di riproduzione, trasmissione, trascrizione, traduzione in qualunque lingua oppure salvataggio in un sistema di recupero dati di parti del presente manuale.

SPECIFICHE TECNICHE

Modello: PLBR8DJ Alimentazione: DC 9-15V, 500mA min. Schermo LED: display a quattro cifre numeriche Canali DMX: 64 canali DMX Ingressi/Uscite: DMX Out: connettore Neutrik 3 poli Porta RS 232: connettore DB 9 connettore per macchina della nebbia connettore DIN 5 poli connettore USB per lampada DJ Attivazione audio: microfono interno incorporato Dimensioni (LxPxH): 360x193x74mm Peso: circa 2,1 Kg Accessori: Adattatore AC/ DC x1 (incluso)

Scheda di memoria Compact Flash 32 MB Scandisk

(non inclusa)

Lampada DJ 5V/1W (non inclusa)

CARATTERISTICHE PRINCIPALI

La centralina di controllo luci PLBR8DJ a 64 canali DMX gestisce fino a 8 proiettori intelligenti da 8 canali DMX (oltre ai movimenti Pan e Tilt) ognuno. La centralina PLBR8DJ permette di registrare 96 scene e 4 programmi, collegare 8 CANALI DMX per proiettori e di avere accesso alla scheda di memoria CF per il trasferimento di dati e lo scambio di dati tra due unità.

CONNESSIONI DEL PANNELLO POSTERIORE

Ingresso alimentazione

Ingresso alimentazioneIngresso alimentazione Ingresso per alimentazione esterna da 9V. Necessita di trasformatore con uscita 9VDC a 500ma.

Interruttore di alimentazione

Interruttore di alimentazione Interruttore di alimentazione Ingresso per l’accensione e lo spegnimento della centralina.

Uscita DMX 512

Uscita DMX 512 con connettore XLR 3 poli.

Uscita DMX 512Uscita DMX 512 Un interruttore di polarità inverte i poli 2 e 3. Alcuni proiettori ricevono dati D- sul polo 2 e alcuni sul polo 3. La polarità più diffusa è D- su polo 2 (interruttore a destra se si osserva la parte posteriore della centralina).

Connettore RS

Connettore RS----232 9 poli

Connettore RSConnettore RS La porta RS-232 può essere usata per collegare la centralina a un computer, in modo da effettuare backup di memoria e aggiornamenti del software.

Alloggiamento della scheda di memoria CF

Alloggiamento della scheda di memoria CFAlloggiamento della scheda di memoria CF Inserimento o rimozione di una scheda di memoria Compact Flash che permette il backup della memoria su una scheda da 32 MB.

con connettore XLR 3 poli.

con connettore XLR 3 poli.con connettore XLR 3 poli.

232 9 poli

232 9 poli232 9 poli

Connettore macchina della nebbia

Connettore macchina della nebbiaConnettore macchina della nebbia Connettore utilizzato per collegare la centralina a una macchina della nebbia.

COMANDI DEL PANNELLO FRONTALE

Tasti [Fixture]

Tasti [Fixture]Tasti [Fixture] Sul pannello ci sono, uno dietro l’altro, 4 tasti [Fixture]. Il tasto [Bank] permette di passare dai proiettori 1-4 ai proiettori 5-8 e viceversa. Premendo uno qualunque di questi tasti [Fixture], si abilita il proiettore ad esso associato e il LED corrispondente si illumina all’attivazione. Se si preme il tasto [Group], possono essere selezionati più proiettori contemporaneamente. I LED corrispondenti lampeggeranno simultaneamente.

Tasti [Scene]

Tasti [Scene]Tasti [Scene] Sul pannello ci sono, uno dietro l’altro, 4 tasti [Scene]. Poiché ci sono 24 pagine, il totale di scene disponibili è pari a 96. Quando una scena preregistrata è disponibile, il LED corrispondente è acceso. Per richiamare una scena preregistrata, premere il tasto corrispondente.

Slider [Channel]

Slider [Channel]Slider [Channel] Sul pannello ci sono 4 slider. Il tasto [Page] permette di passare dai canali 1-4 ai canali 5-8 e viceversa. Questi slider vengono utilizzati per controllare manualmente i corrispondenti canali del proiettore.

Slider [Speed]

Slider [Speed]Slider [Speed] Consente la regolazione della velocità di esecuzione dei programmi. Può variare da 0,05 secondi a 10 minuti. Quando il pulsante [Speed+Fade] è attivo (LED acceso), può controllare sia il tempo di dissolvenza che la velocità.

Tasto [Record]

Tasto [Record]Tasto [Record] Mantenendo premuto questo tasto per 3 secondi si attiva la modalità Record, evidenziata dal LED acceso. Se lo si tiene premuto per altri 3 secondi, la modalità Record viene disabilitata e, di conseguenza, il LED si spegne.

Tasto [Audio/Preview]

Tasto [Audio/Preview]Tasto [Audio/Preview] Attiva la modalità Audio; il LED corrispondente si accende.

Tasto [Tap Sync]

Tasto [Tap Sync]Tasto [Tap Sync] Premendo ripetutamente questo tasto si imposta la velocità di esecuzione dei programmi.

Tasto [Fog Machine]

Tasto [Fog Machine]Tasto [Fog Machine] Controlla il funzionamento della macchina per la nebbia.

Joystick

JoystickJoystick Controlla il movimento Pan o Tilt dei proiettori.

Tasti [Program]

Tasti [Program]Tasti [Program] Vi sono 4 tasti programma in colonna. Sono utilizzati per caricare o memorizzare programmi.

Tasto [Blackout]

Tasto [Blackout]Tasto [Blackout] La pressione di questo tasto interrompe i segnali in uscita.

Tas

Tasto [Delete]

to [Delete]

TasTas

to [Delete]to [Delete] Questo tasto può essere usato per cancellare scene, passi o programmi soltanto in modalità Record.

Tasti frecce

Tasti frecce [[[[

Tasti frecce Tasti frecce Questi due tasti possono essere utilizzati per apportare modifiche.

Display LED

Display LEDDisplay LED Permette di visualizzare le modifiche dei parametri.

Connettore USB

Connettore USBConnettore USB Connettore da utilizzare per la lampada flessibile (lampada da banco DJ).

∧∨

∧∨∧∨

]]]]

Se si tiene premuto per tre secondi il tasto Record, si accede al menu di impostazione SET-UP. Contemporaneamente il LED Record si accende e il display visualizza “1: rec”. Si può accedere ai menu Record, Setup, CF card o RS 232

utilizzando il tasto seguito riportate.

1. Attivazione della modalità di registrazione

1. Attivazione della modalità di registrazione1. Attivazione della modalità di registrazione Tenere premuto per tre secondi il tasto Record fino all’accensione del LED Record.

Premere il tasto

∧∧∧∧ o ∨∨∨∨

. Per ulteriori istruzioni, consultare le descrizioni qui di

per scorrere il display fino alla dicitura “1: rec”, premere

quindi il tasto Record per accedere alla modalità di registrazione, la cui attivazione viene segnalata sul display dalla comparsa della dicitura “rec”. In modalità Record è possibile registrare e cancellare scene, registrare programmi e cancellare passi di un programma o programmi interi.

1.1. Registrazione di scene

1.1. Registrazione di scene1.1. Registrazione di scene Prima di iniziare la registrazione, ai canali dovrebbero già essere assegnati i proiettori. Per registrare scene, far riferimento alla procedura qui di seguito indicata: Assicurarsi di essere nella modalità Record. Selezionare un proiettore o un gruppo di proiettori ed effettuare eventuali regolazioni utilizzando i relativi slider di canale. Ripetere il passaggio n. 1 per regolare gli altri proiettori.

Selezionare la pagina di destinazione mediante il tasto Premere contemporaneamente il tasto Record e il tasto Scene da assegnare alla

scena, tutti i LED lampeggeranno brevemente ad indicare che la registrazione è avvenuta con successo. Successivamente, si accenderà il LED relativo al tasto Scene registrato. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità di registrazione. Il LED Record si spegnerà.

1.2. Cancellazione di scene

1.2. Cancellazione di scene1.2. Cancellazione di scene Per cancellare le scene: Assicurarsi di essere nella modalità Record. Selezionare la pagina di destinazione

mediante il tasto Premere contemporaneamente il tasto Delete e il tasto Scene assegnato alla scena

da cancellare. Tutti i LED lampeggeranno brevemente ad indicare che la cancellazione è stata effettuata. Successivamente il LED corrispondente al tasto Scene si spegnerà. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED

∧∧∧∧ o ∨∨∨∨

∧∧∧∧o ∨∨∨∨

Record si spegnerà.

1.3. Registrazione di programmi

1.3. Registrazione di programmi1.3. Registrazione di programmi Per registrare programmi: Assicurarsi di essere nella modalità Record. Selezionare uno dei 4 tasti Program, il LED corrispondente lampeggerà ad intermittenza e sul display apparirà la dicitura “st00” . Richiamare una scena preregistrata o creare una nuova scena in base alle indicazioni contenute nel paragrafo 1.1. Regolare velocità o tempo di dissolvenza. Per visualizzarne un’anteprima, premere il tasto Audio/Preview. Premere il tasto Record per memorizzare la scena, tutti i LED lampeggeranno brevemente ad indicare che la scena è stata memorizzata; nel frattempo sul display

verrà visualizzata la dicitura “st01”. Selezionare il numero di passo utilizzando il tasto

Ripetere i passaggi da 2 a 4 per registrare nel programma fino ad un massimo di 99 passi. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED Record si spegnerà.

1.4. Cancellazione di passi

1.4. Cancellazione di passi1.4. Cancellazione di passi Per cancellare uno o più passi: Assicurarsi di essere nella modalità Record. Selezionare uno dei 4 tasti Program, il LED corrispondente lampeggerà ad intermittenza e sul display apparirà la dicitura “st00” .

Selezionare il passo che si desidera eliminare utilizzando il tasto Premere il tasto Delete, tutti i LED lampeggeranno brevemente a conferma

dell’avvenuta cancellazione. Sul display verrà visualizzato il passo precedente. Ripetere i passaggi 2 e 3 per ogni passo che si desidera cancellare. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED Record si spegnerà.

∧∧∧∧ o ∨∨∨∨

; è possibile inserire la scena corrente nel passo selezionato.

∧∧∧∧ o ∨∨∨∨

1.5. Cancellazione di programmi

1.5. Cancellazione di programmi1.5. Cancellazione di programmi Per cancellare programmi: Assicurarsi di essere nella modalità Record. Selezionare uno dei 4 tasti Program, il LED corrispondente lampeggerà ad intermittenza e sul display apparirà la dicitura “st00” . Tenere premuto il tasto Program. Mentre si tiene premuto il tasto Program, premere il tasto Delete. Tutti i LED lampeggeranno brevemente a conferma dell’avvenuta cancellazione del programma. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED Record si spegnerà.

2. Menu Impostazioni

2. Menu Impostazioni2. Menu Impostazioni Tenere premuto per tre secondi il tasto Record fino all’accensione del LED. Premere

il tasto per accedere al menu Setup.

In questo menu di impostazione è possibile accedere alle funzioni Assign, Blackout

∧∧∧∧ o ∨∨∨∨

per selezionare la voce di menu “2: Set”; premere quindi il tasto Record

Delay o Display Shift utilizzando il tasto descrizioni qui di seguito riportate.

∧∧∧∧ o ∨∨∨∨

. Per ulteriori istruzioni, consultare le

2.1. Assegnazione

2.1. Assegnazione2.1. Assegnazione Nel menu Setup, premere il tasto

ASS”, premere quindi il tasto Record per accedere alla modalità Record. Sul display comparirà la dicitura “C1:L1” per avviare il processo di assegnazione. Selezionare un proiettore o un gruppo di proiettori.

Premere il tasto base alla selezione effettuata, sul display verrà visualizzato uno dei seguenti codici:

C1/ C2/ C3/ C4/ C5/ C6/ C7/ C8/ PA/ TI. Selezionare i canali di destinazione del proiettore utilizzando il tasto

scelta effettuata, il display visualizzerà uno dei seguenti codici: L1/ L2/ L3/ L4/ L5/ L6/ L7/ L8. Ogni canale del proiettore (L1-L8) NON DEVE MAI occupare più di un canale della centralina (C1-C8), ossia a un canale del proiettore dovrebbe essere assegnato un canale della centralina. I canali Pan/ Tilt dovrebbero essere assegnati prima di utilizzare il joystick per controllare i movimenti Pan e Tilt dei proiettori. I canali da C1 a C8 della centralina possono essere utilizzati per assegnare Pan e Tilt. Assicurarsi che Pan e Tilt NON vengano assegnati allo stesso canale.

∧∧∧∧

per selezionare i canali 1-8 oppure Pan/Tilt della centralina. In

∧∧∧∧ o ∨∨∨∨

fino a quando non compare la dicitura “1:

∨∨∨∨

In base alla

Premere il tasto Record. Se l’assegnazione è stata eseguita correttamente, tutti i LED lampeggeranno brevemente e il display visualizzerà la dicitura “good” e poi si riposizionerà su “C1:L1” per un’ulteriore assegnazione. Se la procedura di assegnazione non è corretta, il display visualizzerà la dicitura “Err” e poi tornerà alla posizione “C1:L1”. Ripetere i passaggi da 1 a 5 per procedere con l’assegnazione di altri proiettori. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED Record si spegnerà.

2.2. Ritardo di Blackout

2.2. Ritardo di Blackout2.2. Ritardo di Blackout Nel menu Setup, premere il tasto

Premere il tasto Record, il display mostrerà le impostazioni di Blackout. Premere il tasto

Blackout. Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED Record si spegnerà. Tenendo premuto per un secondo il tasto Blackout, è possibile evitare il ritardo di

∧∧∧∧ o ∨∨∨∨

per selezionare il tempo (tra 0 e 10 secondi) per il ritardo di

∧∧∧∧ o ∨∨∨∨

fino a visualizzare la dicitura “2: blt”.

Blackout.

2.3. Configurazione display 100 / 255

2.3. Configurazione display 100 / 2552.3. Configurazione display 100 / 255 Nel menu Setup, premere il tasto

Premere il tasto Record, il display mostrerà la modalità di visualizzazione corrente.

∧∧∧∧ o ∨∨∨∨

fino a visualizzare la dicitura “3: dis”.

Premere il tasto Tenere premuto per tre secondi il tasto Record per uscire dalla modalità. Il LED

Record si spegnerà. Menu Scheda di memoria CF

Menu Scheda di memoria CF

Menu Scheda di memoria CFMenu Scheda di memoria CF Tenere premuto per tre secondi il tasto Record fino all’accensione del LED. Premere

∧∧∧∧ o ∨∨∨∨

per selezionare 100 o 255.

il tasto per accedere al menu CF Card.

Nel menu della scheda di memoria CF vi sono 7 tipologie di dati: Tutto (ALL), Scene (SCEN), Programma 1 (Pr01), Programma 2 (Pr02), Programma 3 (Pr03), Programma 4 (Pr04) e Impostazione (Set) utile per lo scambio e il backup di dati. Nel menu CF Card, si può accedere al sottomenu di scrittura Write (“1: St”) o a quello di

lettura Read (“2: rd”) utilizzando il tasto descrizioni qui di seguito riportate.

3.1. Menu Write

3.1. Menu Write3.1. Menu Write All’interno del menu CF Card, premere il tasto

“1: St”, premere quindi il tasto Record per accedere al menu Write. Nel menu Write, premere il tasto

inserire nella scheda di memoria. Premere il tasto Record, sul display verrà visualizzato il messaggio di destinazione dati.

∧∧∧∧ o ∨∨∨∨

per selezionare la voce di menu “3: CF”; premere quindi il tasto Record

∧∧∧∧o ∨∨∨∨

per selezionare il tipo di dati che si desidera

. Per ulteriori istruzioni, consultare le

∧∧∧∧o ∨∨∨∨

per selezionare la voce di menu

Premere il tasto Premere il tasto Record, la comparsa del messaggio “Stor” lampeggiante sul display

indica che la scrittura è in corso. Quando il processo di scrittura sarà stato completato con successo, sul display apparirà la dicitura “good”. Il LED Record si spegnerà un secondo dopo il completamento del processo di scrittura, a conferma che si è usciti dal menu SET-UP. Se si verificano problemi, sul display apparirà il messaggio “Err”. N.B.: durante il processo di scrittura non devono esserci interruzioni di potenza.

3.2. Menu Read

3.2. Menu Read3.2. Menu Read All’interno del menu CF Card, premere il tasto

“2: rd”, premere quindi il tasto Record per accedere al menu Read. Ripetere i passaggi da 1 a 3 del paragrafo 3.1. Premere il tasto Record, la comparsa del messaggio “rEAd” lampeggiante sul display indica che è in corso la lettura della scheda di memoria. N.B.: i dati presenti sulla centralina, come programmi e scene, verranno sovrascritti. Quando la procedura sarà stata completata con successo, sul display apparirà la

∧∧∧∧o ∨∨∨∨

per selezionare la destinazione desiderata tra 01 e 99.

∧∧∧∧o ∨∨∨∨

per selezionare la voce di menu

dicitura “good”. Il LED Record si spegnerà un secondo dopo il completamento del

processo di lettura, a conferma che si è usciti dal menu SET-UP. Se si verificano problemi, sul display apparirà il messaggio “Err”. N. B.: durante il processo di lettura non devono esserci interruzioni di potenza.

4. Menu RS 232

4. Menu RS 2324. Menu RS 232 Tenere premuto per tre secondi il tasto Record fino all’accensione del LED. Premere

il tasto Record per accedere al menu RS 232.

Nel menu RS 232, si può accedere ai sotto menu Software Update, Data Upload o Data Download utilizzando il tasto

descrizioni qui di seguito riportate.

4.1. Aggiornamento Softwa

4.1. Aggiornamento Software

4.1. Aggiornamento Softwa4.1. Aggiornamento Softwa All’interno del menu RS 232, premere il tasto A/ V per selezionare la dicitura “1: SOF”; premere quindi il tasto Record, il LED corrispondente lampeggerà ad intermittenza e il display visualizzerà la dicitura “SOFt” a conferma che è pronto a ricevere il software aggiornato sul PC.

Collegamento RS 232 e configurazione Windows

Collegamento RS 232 e configurazione WindowsCollegamento RS 232 e configurazione Windows Per collegare la centralina a un PC, è necessario avere un cavo seriale Laplink reperibile in qualsiasi negozio di informatica. Un cavo standard RS-232 non è adatto. Collegare la porta RS-232 della PLBR8DJ a una delle porte seriali (COM) del PC.

Per la connessione alla PLBR8DJ è necessario che il PC sia dotato di sistema

∧∧∧∧ o ∨∨∨∨

per selezionare la voce di menu “4: 232”; premere quindi il tasto

rere

∧∧∧∧ o ∨∨∨∨

. Per ulteriori istruzioni, consultare le

Windows 95/ 98 o superiore. Windows è fornito di un accessorio denominato Hyper Terminal che può comunicare con la PLBR8DJ tramite una delle porte COM del PC. Verificare quale porta COM è disponibile. La porta COM 1 viene generalmente utilizzata per il mouse, di conseguenza è consigliabile collegare la PLBR8DJ alla COM 2 del PC.

È necessario innanzitutto configurare l’Hyper Terminal per il collegamento alla PLBR8DJ. Avviare il programma Hyper Terminal facendo clic su “Start/Avvia” in Windows, poi su “Programmi” e quindi su “Accessori”, selezionare quindi “Hyper Terminal” e fare clic su “Hypertrm”. Se, per qualche ragione, Hyper Terminal non è installato sulla versione di Windows usata, procedere all’installazione utilizzando il CD Windows. Andare nel pannello di controllo, selezionare Inserisci/Rimuovi Programmi, selezionare Installazione di Windows, e poi selezionare Comunicazione. Seguire le istruzioni per completare l’installazione. Dopo aver avviato il programma Hyper Terminal, sarà richiesto l’inserimento di un nome e di un’icona. Denominarlo PLBR8DJ, selezionare un’icona e fare clic su OK. Passare alla successiva finestra di dialogo “Connetti a” e scegliere “Connetti COM 2”. Ignorare il numero di telefono e le altre impostazioni contenute in questa

finestra e fare clic su OK. Nella successive finestra di dialogo, impostare i seguenti valori: bit per secondo = 57600, bit di dati = 8, parità = nessuno, bit di stop = 1, controllo di flusso = nessuno, poi fare clic su OK. Si avrà accesso in questo modo al desktop di Hyper Terminal. Fare clic sul menu File in alto a sinistra, poi su “Proprietà”, infine selezionare la scheda “Impostazioni”. Nella scheda impostazioni fare clic su “Impostazione ASCII”. Nella finestra di dialogo successive lasciare tutte le impostazioni deselezionate e confermare con OK. Chiudere Hyper Terminal, il programma richiederà il salvataggio delle impostazioni. Fare clic su SI per salvare le impostazioni; si genererà un programma denominato “PLBR8DJ.ht”. Se si utilizza spesso la PLBR8DJ con il PC, è consigliabile creare un collegamento sul desktop. Si potrà, in questo modo, semplicemente cliccare sull’icona

PLBR8DJ.ht per richiamare velocemente la configurazione PLBR8DJ di Hyper

Terminal. Collegare il PC come sopra indicato. Richiamare la versione di Hyper Terminal creata in precedenza per la PLBR8DJ. Fare clic sulla barra menu superiore e selezionare “Invia file di testo”. Comparirà una finestra di dialogo che permetterà la selezione del file di testo fornito con il prodotto (la versione superiore del software in formato file di testo). Cercare il drive e la cartella dove si trova il file, selezionarlo e fare clic su “APRI”. Mentre Hyper Terminal trasmette il file, sul display della centralina compare il messaggio “Rece’ (ricezione) e il LED Record rimane acceso. Quando la procedura sarà stata completata con successo, sul display apparirà la dicitura “good” e il LED Record si spegnerà. Se si verificano problemi, sul display compare il messaggio “Err” e il LED Record si spegne. Verificare le connessioni e le configurazioni e tentare nuovamente la procedura. Qualora, in seguito a un’interruzione di corrente, si abbiano problemi con il software, è possibile utilizzare il collegamento all’Aggiornamento Software. Disconnettere l’alimentazione e premere i tasti [Fixture] 1-4 contemporaneamente. Accendere l’alimentazione tenendo premuti questi quattro tasti; si accederà così all’aggiornamento software per ritentare la procedura. N.B.: durante il processo di ricezione non devono esserci interruzioni di potenza.

4.2. Caricamento Dati

4.2. Caricamento Dati4.2. Caricamento Dati All’interno del menu RS 232, premere il tasto

∧∧∧∧o ∨∨∨∨

per selezionare la voce di menu

“2: UPr”, premere quindi il tasto Record per accedere al menu Data Upload. Anche per il caricamento dei dati ci sono 7 tipologie di dati: Tutto (ALL), Scene (SCEN), Programma 1 (Pr01), Programma 2 (Pr02), Programma 3 (Pr03), Programma 4 (Pr04) e Impostazione (Set).

All’interno del menu Data Upload, premere il tasto di dati che si desidera salvare sul PC.

Ripetere i passaggi 1-2 del paragrafo 4.1.

∧∧∧∧ o ∨∨∨∨

per selezionare la tipologia

Fare clic sulla barra menu superiore e selezionare “Acquisisci Testo”. Si aprirà una finestra di dialogo che permetterà di selezionare una cartella e il nome del file che verrà inviato. È consigliabile attribuire un nome nuovo. Fare clic su “Avvia”, Hyper Terminal avvierà la ricezione del file di dati dalla centralina. Premere il tasto Record, sul display apparirà il messaggio “Send”, a conferma che è in corso l’invio del file. Quando la procedura sarà stata completata con successo, sul display apparirà la dicitura “good” e il LED Record si spegnerà. Se si verificano problemi, sul display compare il messaggio “Err” e il LED Record si spegne. Verificare le connessioni e le configurazioni e tentare nuovamente la procedura. N.B.: durante l’invio non devono esserci interruzioni di potenza.

4.3. Scaricam

4.3. Scaricamento Dati

4.3. Scaricam4.3. Scaricam

ento Dati

ento Datiento Dati

All’interno del menu RS 232, premere il tasto

∧∧∧∧ o ∨∨∨∨

per selezionare la voce di menu

“3: dPr”, premere quindi il tasto Record per accedere al menu Data Download. Anche in questo menu ci sono 7 tipologie di dati: Tutto (ALL), Scene (SCEN), Programma 1 (Pr01), Programma 2 (Pr02), Programma 3 (Pr03), Programma 4 (Pr04) e Impostazione (Set).

1. All’interno del menu Data Download, premere il tasto

∧∧∧∧ o ∨∨∨∨

per selezionare la

tipologia di dati che si desidera scaricare dal PC. Premere il tasto Record, sul display comparirà il messaggio “RECE” e il LED lampeggerà ad intervalli, a conferma che il file viene scaricato dal PC. È possibile interrompere la procedura premendo il tasto Record. N.B.: i dati presenti sulla centralina, programmi e scene, saranno aggiornati. Ripetere i passaggi 1-4 del paragrafo 4.1. Mentre Hyper Terminal trasmette il file, sul display della centralina compare il messaggio “Rece’ (ricezione) e il LED Record rimane acceso. Quando la procedura sarà stata completata con successo, sul display apparirà la dicitura “good” e il LED Record si spegnerà. Se si verificano problemi, sul display compare il messaggio “Err” e il LED Record si spegne. Verificare le connessioni e le configurazioni e tentare nuovamente la procedura. N.B.: durante il processo di ricezione non devono esserci interruzioni di potenza. Questa funzione permette inoltre lo scambio di dati tra due

PLBR8DJ.

Per effettuare lo scambio di dati tra due unità, far riferimento alla seguente procedura: Utilizzare un cavo RS 232 per collegare le due centraline. Far riferimento al paragrafo 4.3 per accedere al menu Data Download della prima centralina. Far riferimento al paragrafo 4.2 per accedere al menu Data Upload dell’altra centralina. Al fine di evitare perdite di dati, è consigliabile effettuare dapprima il download della prima unità e successivamente inviare file di un’altra unità.

Possono essere scambiati soltanto dati aventi la stessa tipologia. Premere il tasto Record della seconda centralina, sui display comparirà il messaggio “SEnd” o “Rece”, a seconda dell’unità in ricezione o in trasmissione. Quando la procedura sarà stata completata con successo, su entrambi i display apparirà la dicitura “good” e il LED Record si spegnerà. Se si verificano problemi, sul display compare il messaggio “Err” e il LED Record si spegne. Verificare le connessioni e le configurazioni e tentare nuovamente la procedura. N.B.: nel corso della procedura non devono esserci interruzioni di potenza.

ISTRUZIONI PER IL FUNZIONAMENTO

Selezione dei proiettori

Selezione dei proiettoriSelezione dei proiettori Premere un tasto Fixture per selezionare un proiettore, il LED corrispondente lampeggerà a conferma dell’attivazione. Premere nuovamente il tasto Fixture per disattivare il proiettore.

Gruppo di proiettori

Gruppo di proiettoriGruppo di proiettori Questa funzione permette di raggruppare i proiettori. Per creare un gruppo di proiettori, mantenere premuto il tasto Group, selezionare quindi due o più proiettori da inserire nel gruppo.

Blackout

BlackoutBlackout Questa funzione permette di interrompere temporaneamente il segnale in uscita. Premere il tasto Blackout per interrompere l’emissione dei fasci luminosi, il LED corrispondente si accenderà a conferma dell’attivazione della funzione. La funzione Blackout si disattiva premendo nuovamente il tasto. Tra le opzioni di blackout è disponibile un ritardo di 10 secondi. Far riferimento al paragrafo 2.2 per ulteriori informazioni. Il ritardo di blackout può essere disattivato tenendo premuto per 1 secondo il tasto Blackout.

Movimenti Pan/ Tilt

Movimenti Pan/ TiltMovimenti Pan/ Tilt È possibile utilizzare il joystick per il controllo dei movimenti Pan e Tilt dei proiettori dopo averli correttamente assegnati. Questa funzione semplificherà il controllo Pan/Tilt. Far riferimento al paragrafo 2.1 per informazioni sulla modalità di assegnazione Pan/ Tilt.

Richiamo delle scene

Richiamo delle sceneRichiamo delle scene Questa centralina permette di memorizzare un massimo di 96 scene. Il LED Scene

corrispondente è acceso quando contiene una scena memorizzata. Usare il tasto

per selezionare la pagina che contiene la scena. Selezionare quindi il tasto

∨∨∨∨

corrispondente alla scena che si vuole richiamare. Il relativo LED inizierà a lampeggiare quando la scena viene riprodotta. Nel frattempo, è possibile utilizzare gli slider e il joystick per controllare direttamente i proiettori attivi nella scena. Se si tiene premuto per 1 secondo il tasto Scene si può riavviare la scena. Premendolo nuovamente si esce dalla scena richiamata.

∧∧∧∧ o

Sequenza di programmi

Sequenza di programmiSequenza di programmi La centralina può memorizzare 4 programmi. Per eseguire un programma, premere il relativo tasto Program. Si attiverà così il programma memorizzato. È possibile selezionare diversi programmi in sequenza. In questo caso, i programmi selezionati verranno eseguiti in ordine di selezione. Premere il tasto Program per interrompere l’esecuzione. Il corrispondente LED Program si spegnerà.

Combinazione di programmi

Combinazione di programmiCombinazione di programmi Se vengono premuti due o più tasti Program contemporaneamente si possono combinare i programmi. I programmi selezionati verranno eseguiti simultaneamente.

Esecuzione di programmi con slider Speed (o Tap Sync)

Esecuzione di programmi con slider Speed (o Tap Sync)Esecuzione di programmi con slider Speed (o Tap Sync) È possibile eseguire i programmi con una velocità di programmazione preimpostata oppure mediante lo slider Speed (Tap Sync). Il LED Program lampeggerà brevemente quando è attivo il funzionamento con slider Speed (Tap Sync), mentre lampeggerà a intermittenza quando è attivo il funzionamento con velocità di programmazione preimpostata. Mantenere premuto il relativo tasto [Program], quindi premere il tasto [Speed+Fade] per modificare la modalità di esecuzione da slider Speed a velocità preimpostata e viceversa.

Esecuzione di programmi con Fade Time

Esecuzione di programmi con Fade TimeEsecuzione di programmi con Fade Time Quando il programma viene eseguito in modalità slider Speed (Tap Sync), è possible attivare o disattivare la funzione Fade Time premendo il tasto Speed + Fade. Quando la funzione Fade Time è attiva, lo slider Speed controllerà sia la velocità che il tempo di dissolvenza. Quando la funzione Fade Time non è attiva, lo slider Speed controllerà soltanto la velocità.

Esecuzione in modalità music

Esecuzione in modalità musicale

Esecuzione in modalità musicEsecuzione in modalità music Premere il tasto Audio/Preview. Il LED corrispondente sarà acceso a conferma dell’attivazione della modalità musicale. In modalità musicale, tutti i programmi selezionati verranno eseguiti in base al ritmo della musica. Premere nuovamente il tasto per uscire dalla modalità musicale. Il relativo LED si spegnerà.

Controllo manuale e ripristino del programma

Controllo manuale e ripristino del programmaControllo manuale e ripristino del programma In qualsiasi momento, anche durante l’esecuzione di un programma, è possibile utilizzare gli slider dei canali per controllare i proiettori ad essi assegnati. Se si desidera richiamare il canale, si può tenere premuto per un secondo il relativo tasto

ale

aleale

Program per ripristinare il programma. Reset della memoria

Reset della memoria

Reset della memoriaReset della memoria Questa funzione permette di svuotare la memoria. Spegnere la centralina dall’interruttore, tenere premuti contemporaneamente il tasto Scene n. 2, il tasto Bank e il tasto Blackout. Si può quindi riaccendere la centralina per effettuare il reset della memoria. Saranno necessari alcuni secondi. N.B.: Frequenti operazioni di reset potrebbero danneggiare la memoria.

CONTENTS

CONTENTSCONTENTS

INTRODUCTION.................................................................................................................17

NOTICE INFORMATION...................................................................................................17

SPECIFICATIONS ...............................................................................................................18

OVERVIEW...........................................................................................................................18

REAR PANEL CONNECTIONS........................................................................................18

FRONT PANEL CONTROLS.............................................................................................19

THE MENU FIELD...............................................................................................................20

PLAYBACK INSTRUCTIONS............................................................................................27

RESET MEMORY.................................................................................................................28

The specifications related in this manual are subject to modifications without any

advance notice

Rev. 00 – 25/2008

Please note that due to continuous product development, the specifications are

Please note that due to continuous product development, the specifications are Please note that due to continuous product development, the specifications are subject to change without notice. Whilst every care is taken in the preparation of

subject to change without notice. Whilst every care is taken in the preparation of

subject to change without notice. Whilst every care is taken in the preparation of subject to change without notice. Whilst every care is taken in the preparation of this manual Proel SpA reserves the right t

this manual Proel SpA reserves the right to change specifications in the course of

this manual Proel SpA reserves the right tthis manual Proel SpA reserves the right t the product improvement. The publishers cannot be held responsible for the

the product improvement. The publishers cannot be held responsible for the

the product improvement. The publishers cannot be held responsible for the the product improvement. The publishers cannot be held responsible for the accuracy of the information herein, or any consequence arising from them.

accuracy of the information herein, or any consequence arising from them.

accuracy of the information herein, or any consequence arising from them.accuracy of the information herein, or any consequence arising from them.

o change specifications in the course of

o change specifications in the course of o change specifications in the course of

INTRODUCTION

Welcome! You made the right decision by choosing this sophisticated and intelligent product. Every unit has been thoroughly tested and carefully packed before shipment. Unpack the shipping carton carefully, saving the carton and all packing materials for possible later use. Check carefully for sure your product is not damaged and all accessories not missing. If your product appears to be damaged or missing, please do not use it and contact your local distributor immediately. Please read this manual carefully and thoroughly, as it gives important information regarding safety, use and maintenance. Keep this manual with the unit for possible future reference.

Caution!

Caution!Caution! There are no user serviceable parts inside this unit. Do not attempt any repairs yourself, and doing so will void your manufacturer’s warranty. In the unlikely event, your unit may require service please contact nearest PROEL dealer.

NOTICE INFORMATION

Keep dry

Keep dryKeep dry This product is not waterproof, and may malfunction if exposed to high levels of humidity. Rusting of the internal mechanism can cause irreparable damage.

Do not drop

Do not dropDo not drop This product may malfunction if subjected to strong shocks or vibration.

Keep away from strong magnetic fields

Keep away from strong magnetic fieldsKeep away from strong magnetic fields Do not use or place this device in vicinity of equipment that generates strong electromagnetic radiation or magnetic fields. Strong static charges or the magnetic fields produces by equipment such as radio transmitters could interfere with the display or affect the product’s internal circuitry.

Cleaning

CleaningCleaning Due to fog residue, smoke, and dust cleaning the exterior of the case may become necessary. Use normal glass cleaner and soft cloth to wipe down the outside casing.

CF cards

CF cardsCF cards Memory card may become hot during use. Make sure the power is off when removing or inserting memory cards. Use recommended 32 MB Compact Flash Card only. The CF card should be exclusive and must not be shared by PC or other devices.

Copyright NoticeCopyright Notice No part of the manual included with this product may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language in any form, by any means, without authorized written permission.

SPECIFICATIONS

Model: PLBR8DJ Power Requirement: DC 9-15V, 500mA min. LED Screen: 4-digit segment display DMX Channels: 64 DMX channels Input/ Outputs: DMX Out: 3-pin Neutrik chassis connector RS 232 port: DB 9 connector Fog Machine connector 5-pin DIN connector USB connector for DJ work light Audio Trigger: By built-in microphone Dimensions (LxWxH): 360x193x74mm Weight: Approximately 2.1 Kg Accessories: AC/ DC Adaptor x1(included) Scandisk 32 MB Compact Flash Card (optional) 5V/1W DJ work light (optional)

OVERVIEW

The PLBR8DJ is a 64 DMX channels intelligent lighting controller in response to up to 8 fixtures of 8 DMX channels (plus Pan/Tilt movement) each. The PLBR8DJ allows you to record 96 scenes and 4 programs, patch 8 DMX channel for the fixture(s), freely have access to CF card for the exchange of data and mutually swap data between two units.

REAR PANEL CONNECTIONS

Power input

Power inputPower input Socket for an external 9V power supply. This requires a transformer with a 9VDC

output at 500ma.

Power switch

Power switchPower switch

switching on or off the power.

DMX 512 output using a 3

DMX 512 output using a 3----pin XLR connector

DMX 512 output using a 3DMX 512 output using a 3

There is a polarity switch that swaps pins 2 and 3. Some lighting fixtures receive data minus on pin 2 and some on pin 3. The more commonly used polarity is data minus on pin 2 (switch is to the right as you’re looking at the back of the unit).

9999----pin RS

pin RS----232 connector

pin RSpin RS

The RS-232 port can be used to connect to a personal computer in order to do memory backups and software updates.

CF Card Slot

CF Card SlotCF Card Slot

Insert or unload CF card that allows you to back up the memory using 32 MB Compact Flash cards.

Fog Machine connector

Fog Machine connectorFog Machine connector

Used for connection to a Fog Machine.

232 connector

232 connector232 connector

pin XLR connector

pin XLR connectorpin XLR connector

FRONT PANEL CONTROLS

Fixture Buttons

Fixture ButtonsFixture Buttons There are 4 Fixture buttons in a row. The Bank button allows changing between 1-4 fixtures and 5-8 fixtures. A tap of any of these fixture buttons allows you to enable the fixture. The relative LED blinks when the fixture is activated. When the Group button is pressed, several fixtures can be selected at a time, as a result the relative LEDs blink synchronously.

Scene Buttons

Scene ButtonsScene Buttons There are 4 Scene buttons in a row. As there are 24 pages, total 96 scenes are available. The relative scene LED is lit indicating the recorded scene is available. To call the recorded scenes, just tap the relative buttons.

Channel Faders

Channel FadersChannel Faders There are 4 Faders in a row. The Page button allows changing between 1-4 and 5-8 channels. These faders are used to manual control the relative fixture channels.

Speed Fader

Speed FaderSpeed Fader This allows you adjust the running speed of programs. It ranges from 0.05 second to 10 minutes. When Speed+Fade button is enabled (lit LED), it can control Fade time as well as Speed.

Record Button

Record ButtonRecord Button Pressing this button for 3 seconds enables Record mode, as is implied by the lit LED. Pressing for 3 seconds again disables Record mode, as a result the LED goes out.

Audio/Preview Button

Audio/Preview ButtonAudio/Preview Button This button is used to enable Audio mode, as is implied by the lit LED.

Tap Sync Button

Tap Sync ButtonTap Sync Button Repeatedly tapping this button establishes the running speed of programs.

Fog Machine Button

Fog Machine ButtonFog Machine Button This button is used for Fog Machine operation.

Joystick

JoystickJoystick This joystick controls Pan or Tilt movement of fixtures.

Program Buttons

Program ButtonsProgram Buttons There are 4 program buttons in a column. These buttons are used to load or store programs.

Black

Blackout Button

BlackBlack Disable overall output when this button is enabled.

Delete Button

Delete ButtonDelete Button This button can be used to delete scenes, steps or programs only in Record mode.

[[[[ These two buttons can be used for plus or minus adjustments.

out Button

out Buttonout Button

∧∨

]

] Buttons

∧∨∧∨

] ]

LED Screen

LED ScreenLED Screen This LED Screen gives direct read-out of adjustments of parameters.

USB Connector

USB ConnectorUSB Connector This connector is used for gooseneck light (DJ work light).

THE MENU FIELD

Pressing Record button for three seconds allows you to have access to SET-UP menu, in the meantime, the Record LED is lit and the LED Screen reads “1: rec”. You may have

access to Record, Setup, CF card or RS 232 using mentioned for further instruction.

1. Record Enable

1. Record Enable1. Record Enable Press Record button for three second until the Record LED is lit. Press

to scroll to “1: rec” readout, then press the Record button to access Record mode, “rec” appearing in the LED Screen indicates Record is enabled. In Record mode, you are allowed, as required, to record scenes, delete scenes,

∧∧∧∧ / ∨∨∨∨

button. Please refer to under-

∧∧∧∧ / ∨∨∨∨

button

record programs, and delete steps out of program or entire program.

1.1. Recording Scenes

1.1. Recording Scenes1.1. Recording Scenes You are presumed to have assigned the fixtures before recording. To record scenes, please follow undermentioned procedures:

1. Be sure you are in Record mode. Select a fixture or a group of fixtures and make an adjustment using relative channel faders.

2. Repeats step 1 to make adjustments of other fixtures.

3. Select the destination page using

4. Press Record and destination Scene buttons at a time, all LEDs will give a brief flash indicating you’ve created a scene successfully, in the meantime, the relevant Scene LED will be lit.

5. Press Record button for three seconds to quit from Record mode, the Record LED will go out.

1.2. Deletion of Scenes

1.2. Deletion of Scenes1.2. Deletion of Scenes To delete scenes, please follow undermentioned procedures:

∧∧∧∧ / ∨∨∨∨

button.

1. Be sure you are in Record mode. Select the destination page using

2. Press Delete and destination Scene buttons at a time, all LEDs will give a brief flash indicating you’ve deleted a scene successfully, in the meantime, the relevant Scene LED will go out.

3. Press Record button for three seconds to quit from Record mode, the Record LED will go out.

1111.3. Recording Programs

.3. Recording Programs

.3. Recording Programs.3. Recording Programs

To record programs, please follow undermentioned procedures:

1. Be sure you are in Record mode. Select a program out of 4 Program buttons, the Program LED will flash at intervals and the LED Screen will read “ st00 ” .

2. Call a recorded scene or create a new scene pursuant to the paragraph of 1.1.

3. Make adjustments of speed or fade time. To preview its effect, just press Audio/Preview button.

4. Press Record button to save the current scene, all LEDs will give a brief flash indicating you’ve inserted a scene successfully, in the meantime, the LED Screen will read “ st01 ”.

∧∧∧∧ / ∨∨∨∨

button.

Select the step number using into the current step.

5. Repeats steps 2-4 to record up to 99 steps into the program.

6. Press Record button for three seconds to quit from Record mode, the relevant Record LED will go out.

1.4. Deletion

1.4. Deletion of Steps

1.4. Deletion 1.4. Deletion To delete steps, please follow undermentioned procedures:

1. Be sure you are in Record mode. Select a program out of 4 Program buttons, the Program LED will flash at intervals and the LED Screen will read “ st00 ” .

2. Select the step as required using

3. Press Delete button, all LEDs will give a brief flash indicating you’ve deleted the step successfully, in the meantime, the LED Screen will read the earlier step.

4. Repeats steps 2-3 until all unnecessary steps have been deleted.

5. Press Record button for three seconds to quit from Record mode, the relevant Record LED will go out.

of Steps

of Stepsof Steps

∧∧∧∧ / ∨∨∨∨

button, then you can write the current scene

∧∧∧∧ / ∨∨∨∨

button.

1.5. Deletion of Programs

1.5. Deletion of Programs1.5. Deletion of Programs To delete programs, please follow undermentioned procedures:

1. Be sure you are in Record mode. Select a program out of 4 Program buttons, the Program LED will flash at intervals and the LED Screen will read “ st00 ” .

2. Press and hold down the Program button.

3. Press Delete button while holding the Program button, all LEDs will give a brief flash indicating you’ve deleted the program successfully.

4. Press Record button for three seconds to quit from Record mode, the relevant Record LED will go out.

2. Setup Menu

2. Setup Menu2. Setup Menu Press Record buttons for three seconds until the Record LED is lit. Press

to scroll to “2: Set” readout, then press the Record button to access Setup menu. In Setup menu, you may have access to Assign, Blackout Delay or Display Shift

using Please refer to under-mentioned for further instruction.

2.1. Assignment

2.1. Assignment2.1. Assignment In Setup menu, press

Record button to access Record mode, “C1:L1” appearing in the LED Screen prompting you to start assignment.

1. Select a fixture or a group of fixtures.

2. Press will show C1/C2/ C3/ C4/ C5/ C6/ C7/ C8/ PA/ TI accordingly.

3. Select the destination channels of fixture using show L1/ L2/ L3/L4/ L5/ L6/ L7/ L8 accordingly. Please bear in mind that every

∧∧∧∧ / ∨∨∨∨

button.

∧∧∧∧ / ∨∨∨∨

∧∧∧∧

button to select channels 1-8 or Pan/Tilt of this console, the LED Screen

button to scroll to “1: ASS” readout, then press the

∨∨∨∨

button, the LED Screen will

∧∧∧∧ / ∨∨∨∨

button

fixture channel (L1-L8) SHOULD NEVER occupy more than one console channel (C1C8), in a nutshell, the fixture channels should be one-to-one assigned to the console channels.

4. Pan/ Tilt should be assigned before you can use the Joystick to control Pan/ Tilt movement of fixtures. C1-C8 of the console can be used to assign Pan/ Tilt, be sure Pan/ Tilt MUST NOT be assigned to the same channel.

5. Press Record button. If the assignment is OK, all LEDs will flash briefly indicating you’ve succeeded in assignment and the LED Screen will read “ good ” and then go back to “C1:L1” for another assignment. If there is something wrong with the assignment, the LED Screen will read “Err” and then return to “ C1:L1 ”.

6. Repeat steps 1-5 to go on with assignment of next fixtures.

7. Press Record button for three seconds to quit from Record mode, the relevant Record LED will go out.

2.2. Blackout Delay

2.2. Blackout Delay2.2. Blackout Delay In Setup menu, press

button, the LED Screen will show the current Blackout setting.

1. Press

2. Press Record button for three seconds to quit from Record mode, the relevant Record LED will go out.

3. Pressing Blackout button for one second can bypass Blackout delay.

2.3. Display Shift between 100/ 255

2.3. Display Shift between 100/ 2552.3. Display Shift between 100/ 255 In Setup menu, press

button, the LED Screen will show the current display mode.

1. Press

2. Press Record button for three seconds to quit from Record mode, the relevant Record LED will go out.

3. CF Card Menu

3. CF Card Menu3. CF Card Menu

∧∧∧∧ / ∨∨∨∨

button to select between zero to 10 seconds for Blackout delay.

button to select between 100 and 255.

∧∧∧∧ / ∨∨∨∨

button to scroll to “2: blt” readout. Press the Record

button to scroll to “3: dis” readout. Press the Record

Press Record buttons for three seconds until the Record LED is lit. Press to scroll to “3: CF” readout, then press the Record button to access CF Card menu.

There are 7 data types in the CF Card menu, including All (ALL), Scenes (SCEN), Program 1 (Pr01), Program 2 (Pr02), Program 3 (Pr03), Program 4 (Pr04) and Set (Set) which can greatly help data exchange and backup. In CF Card menu, you may have access to Write (“1: St”) or Read (“2: rd”) menu using

∧∧∧∧ / ∨∨∨∨

Please refer to under-mentioned for further instruction.

3.1. Write Me

3.1. Write Menu

3.1. Write Me3.1. Write Me In CF Card menu, press

Record button to access Write menu.

1. In Write menu, press into the CF Card.

2. Press Record button, the data location message will appear in the LED Screen.

3. Press

button.

∧∧∧∧ / ∨∨∨∨

nunu

∧∧∧∧ / ∨∨∨∨

button to select desired location between 01-99.

button to scroll to “1: St” readout, then press the

button to select desired data type you wish to write

∧∧∧∧ / ∨∨∨∨

button

4. Press Record button, the message “Stor” will twinkle in the LED Screen, which indicates it is writing.

5. The message “good” will appear in the LED Screen when this process is completed successfully.

The Record LED will go out in one second after completion of writing, which implies you’ve quit from SET-UP menu. If failure occurs, the message “Err” will appear in the LED Screen.

6. A final caveat: No power outage is allowed during writing.

3.2. Read Menu

3.2. Read Menu3.2. Read Menu In CF Card menu, press

Record button to access Read menu.

1. Repeats steps 1-3 of subchapter 3.1.

2. Press Record button, the message “rEAd” will twinkle in the LED Screen, which indicates it is reading the CF Card. An important caveat: the original data of the console, such as programs and scenes, will be overwritten.

3. The message “good” will appear in the LED Screen when this process is completed successfully. The Record LED will go out in one second after completion of reading, which implies you’ve quit from SET-UP menu. If failure occurs, the message “Err” will appear in the LED Screen.

4. A final caveat: No power outage is allowed during reading.

4. RS 232 Menu

4. RS 232 Menu4. RS 232 Menu Press Record buttons for three seconds until the Record LED is lit. Press

to scroll to “4: 232” readout, then press the Record button to access RS 232 menu. In RS 232 menu, you may have access to Software Update, Data Upload or Data

∧∧∧∧ / ∨∨∨∨

button to scroll to “2: rd” readout, then press the

∧∧∧∧ / ∨∨∨∨

button

Download using instruction.

4.1. Software Update

4.1. Software Update4.1. Software Update In RS 232 menu, press

Record button, the Record LED will flash at intervals and the LED Screen will show “SOFt” indicating it is ready to receive the updated software on your PC.

Help

Help –––– RS 232 connection and Windows configuration

Help Help To connect to a PC, you will need a serial lap link cable available at any computer store. A standard RS-232 cable will not work. Connect the RS-232 port on PLBR8DJ to one of the Serial “ com ” ports on your PC. You will need a PC running Windows 95/ 98 or higher to connect to PLBR8DJ. Windows comes with an accessory called Hyper Terminal that can communicate with PLBR8DJ via one of the “ com ” ports on your PC. Determine which of your “ COM ” ports is available. COM 1 is generally used for the mouse so it is always advisable to connect your PLBR8DJ to COM 2 on your PC. You must first configure Hyper Terminal to work with PLBR8DJ. Start the Hyper

RS 232 connection and Windows configuration

RS 232 connection and Windows configuration RS 232 connection and Windows configuration

∧∧∧∧ / ∨∨∨∨

button. Please refer to under-mentioned for further

button to scroll to “1: SOF” readout, then press the

Terminal program by clicking on “Start” in Windows then “Programs” then “Accessories” then “Hyper Terminal” then “Hypertrm”. If for some reasons Hyper

Terminal is not installed on your version of Windows, install it from your Windows CD. Go to the control panel, select Add/Remove Programs, select Windows Setup, and then select Communication. Follow the instructions to complete the installation. Once the Hyper Terminal Program is getting started, you will be asked to choose a name and an icon. Name it PLBR8DJ then pick any icon then click OK. Go to the next dialog box “Connect to” and choose “Direct to COM 2” . Ignore the telephone number and other settings in this box then click OK. In the next dialog box, set bits per second to 57600, data bits to 8, parity to none, stop bits to 1, flow control to none, then click OK. You will access Hyper Terminal desktop. Click File menu in the upper left corner of the desktop, then “Properties”, and then select the “settings” tab. From the settings tab click “ASCII Setup”. In the next dialog box, leave all settings deselect, then OK. Close Hyper Terminal and you will be prompted to save this Hyper Terminal setup. Click YES to save it then you will have a program labeled “PLBR8DJ.ht”. You may want to make a shortcut on your desktop if you plant o use your PC with PLBR8DJ often. From this point on, whenever necessary, you can just click PLBR8DJ.ht icon to invoke the PLBR8DJ Hyper Terminal configuration quickly.

1. Connect to your PC as described hereinbefore.

2. Call the version of Hyper Terminal that you created for PLBR8DJ.

3. Click on the top menu bar and select “Send Text File”. A dialogue box will appear allowing you to select the text file we provided (we will provide you the higher version software in Text type file).

4. Find the drive and folder where the file is located, select the file and click on “OPEN”.

5. When Hyper Terminal is transmitting the file, the message “Rece’ (receive) will twinkle in the LED Screen of the console and the Record LED will be lit.

6. The message “good” will appear in the LED Screen and the Record LED will go out when the process is completed successfully. If failure occurs, the message “Err” will appear and the Record LED will go out. Please check the connections and configurations and try it again.

7. If the software is lost as a result of failure, you don’t have to worry about it at all, there is a shortcut to Software Update. With the power off, press Fixture buttons 14 at a time. Switch the power on while holding down these four Fixture buttons, then you will have access to Software Update to re-try it again.

8. A final caveat: No power outage is allowed during receiving.

4.2. Data Upload

4.2. Data Upload4.2. Data Upload In RS 232 menu, press

Record button to access Data Upload. Similarly, there are 7 data types for Data Upload options, including All (ALL), Scenes (SCEN), Program 1 (Pr01), Program 2 (Pr02), Program 3 (Pr03), Program 4 (Pr04) and Set (Set).

∧∧∧∧ / ∨∨∨∨

button to scroll to “2: UPr” readout, then press the

1. When you have accessed Data Upload, press type you wish to backup on your PC.

2. Repeats steps 1-2 of Paragraph 4.1.

3. Click on the top menu bar and select “Capture Text ”. A dialogue box will appear allowing you to select a folder and name for the data file you will send. It is advisable to give an unused name. Click “Start”, Hyper Terminal is now in process of receiving the data file from your console.

4. Press Record button, the message “Send” will twinkle in the LED Screen, which implies it is sending the file.

5. When the process is completed successfully, the message “good” will appear in the LED Screen and the Record LED will go out. If failure occurs, the message “Err” will appear and the Record LED will go out. Please check the connections and configurations and try it again.

6. A final caveat: No power outage is allowed during sending.

4.3. Data Download

4.3. Data Download4.3. Data Download

∧∧∧∧ / ∨∨∨∨

button to select desired data

In RS 232 menu, press Record button to access Data Download. Similarly, there are 7 data types for Data

Download options, including All (ALL), Scenes (SCEN), Program 1 (Pr01), Program 2 (Pr02), Program 3 (Pr03), Program 4 (Pr04) and Set (Set).

1. When you have accessed Data Download, press data type you wish to download from your PC.

2. Press Record button, the message “RECE” will appear in the LED Screen and the Record LED will flash at intervals, which implies it is downloading the file from PC. In the meantime, you can press Record button to quit this process. An important caveat: the old data of the console, such as programs and scenes, will be updated.

3. Repeat steps 1-4 of Paragraph 4.1.

4. When Hyper Terminal is transmitting the file, the message “Rece” (receive) will twinkle in the LED Screen of the console and the Record LED will be lit.

∧∧∧∧ / ∨∨∨∨

button to scroll to “3: dPr” readout, then press the

∧∧∧∧ / ∨∨∨∨

button to select desired

configurations and try it again.

6. A final caveat: No power outage is allowed during receiving. This function also allows you to swap data between two PLBR8DJs.

To swap data between two units, please refer to the following procedures:

1. Use a RS 232 cable to connect two units.

2. Refer to Paragraph 4.3 to access Data Download of the first unit.

3. Refer to Paragraph 4.2 to access Data Upload of another unit.

4. Be sure you should process downloading of the first unit before you can send files of another unit, as a result, you can avoid data loss. Please keep in mind that only same data type can be swap between two units.

5. Press Record button of the second unit, the message “SEnd” and “Rece” will twinkle in respective LED Screen.

6. When the process is completed successfully, the message “good” will appear in both LED Screens and the Record LED will go out. If failure occurs, the message “Err” will appear and the Record LED will go out. Please check the connections and configurations and try it again.

7. A final caveat: No power outage is allowed during the process.

PLAYBACK INSTRUCTIONS

Choose Fixtures

Choose FixturesChoose Fixtures Press a Fixture button to select a fixture, and then the relevant Fixture LED will blink indicating it is activated. Press the Fixture button again to switch off the fixture.

Group Fixtures

Group FixturesGroup Fixtures This function allows you to group the fixtures together. To create a fixture group, press and hold down the Group button, next select two or more fixtures that will be included in the group.

Blackout

BlackoutBlackout This function will kill overall output momentarily. Press the Blackout button to black out overall output, the Blackout LED will be lit indicating this function is activated. A second press will quit this function. 0-10 seconds delay is available for blackout options. Please refer to Paragraph 2.2 for further information. Pressing the Blackout button for 1 second can bypass blackout delay.

Pan/ Tilt Movement

Pan/ Tilt MovementPan/ Tilt Movement You can use the Joystick to control the Pan/ Tilt movement of fixtures after you have assigned Pan/ Tilt properly. This function will greatly ease your operation. Please refer to Paragraph 2.1 for Pan/ Tile assignment.

Call Scenes

Call ScenesCall Scenes This console allows you to record up to 96 scenes. The relevant Scene LED is lit

when it contains a recorded scene. Use scene is. Next, select the scene button you want to call. The relevant Scene LED will

∧∧∧∧ / ∨∨∨∨

button to select the page where the

blink, indicating it is playing back. In the meantime, you can use the faders and Joystick to directly control the fixtures contained in the scene. Pressing the Scene button for 1 second can reinstate the scene. Press the Scene button again to quit the scene.

Sequence Programs

Sequence ProgramsSequence Programs This console can record 4 programs. To run a program, press the relevant Program button, the recorded program will be activated. You can select several programs in sequence, and then the selected programs will run in the order of your selection.

Press the Program button to quit from running, the relevant Program LED will go out.

Mix Programs

Mix ProgramsMix Programs Pressing two or more Program buttons at a time allows you to mix programs. The selected programs will run synchronously.

Running Programs With Speed Fader (or Tap Sync)

Running Programs With Speed Fader (or Tap Sync)Running Programs With Speed Fader (or Tap Sync) You can run the programs with preset programming speed or Speed Fader (Tap Sync). The Program LED will blink briefly when it is running with Speed Fader (Tap Sync), whereas the Program LED will blink at intervals when it is running with preset programming speed. Press and hold down the relevant Program button, then press the Speed+Fade button to change running mode between Speed Fader and preset Programming speed.

Running Programs With Fade Time

Running Programs With Fade TimeRunning Programs With Fade Time When the program is running with Speed Fader (Tap Sync), you can press the Speed + Fade to enable or disable Fade Time function. When Fade Time is enabled, the Speed fader will serve speed and fade time control. When Fade Time is disabled, the Speed fader will serve Speed control only.

Audio Running

Audio RunningAudio Running Press the Audio/Preview button, the relevant LED will be lit indicating Audio is activated. In Audio mode, all selected programs will run with the beat of music rhythms. Press the button again to quit Audio mode, its LED will go out accordingly.

Manual Channel Fader & Reinstate Program

Manual Channel Fader & Reinstate ProgramManual Channel Fader & Reinstate Program You can use channel faders to control the relevant fixtures at any time. There is no exception when the program is running. If you want to recall the channel, you can press the relevant Program button for one second to reinstate the program.

RESET MEMORY

This function allows you to dump memory. Switch the power off, next press and hold down the Scene No. 2, Bank and Blackout buttons synchronously, then you can switch the power on to reset memory. It will take you several seconds. A caveat: Doing reset frequently will do harm to the memory.

NOTE

Proel PLBR8DJ USER’S MANUAL

Specifications and Main Features

Frequently Asked Questions

User Manual
