Proel AUP160D USER’S MANUAL

AUP160D

Unità di Potenza 160W
160W Power Amplifier

MANUALE UTENTE

USER’S MANUAL

2

3

SOMMARIO

1. PRECAUZIONI D’USO .................................................................................................................................. 4

2. DESCRIZIONE .............................................................................................................................................. 6

3. FUNZIONI E CONTROLLI PANNELLO FRONTALE ......................................................................................... 6

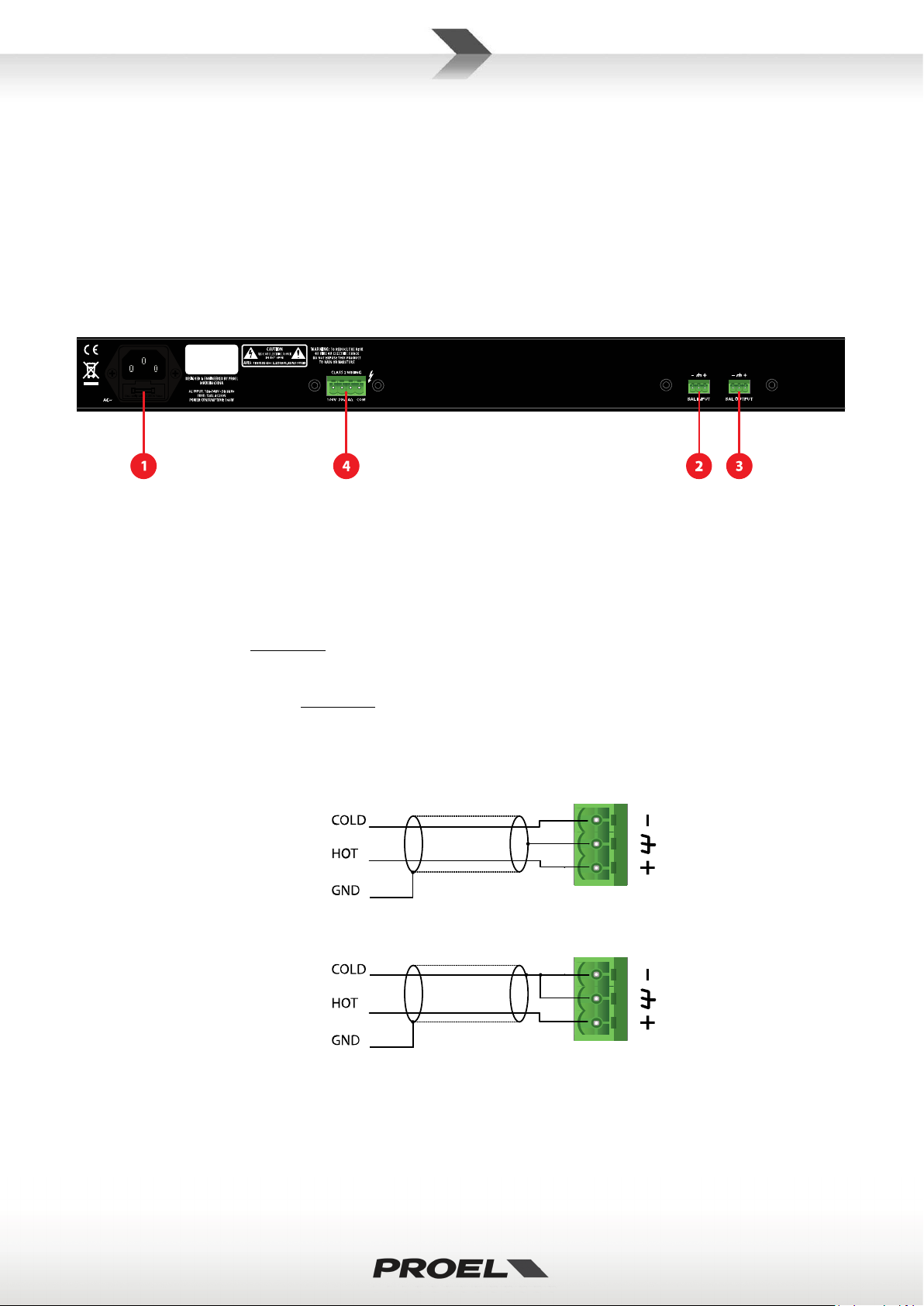

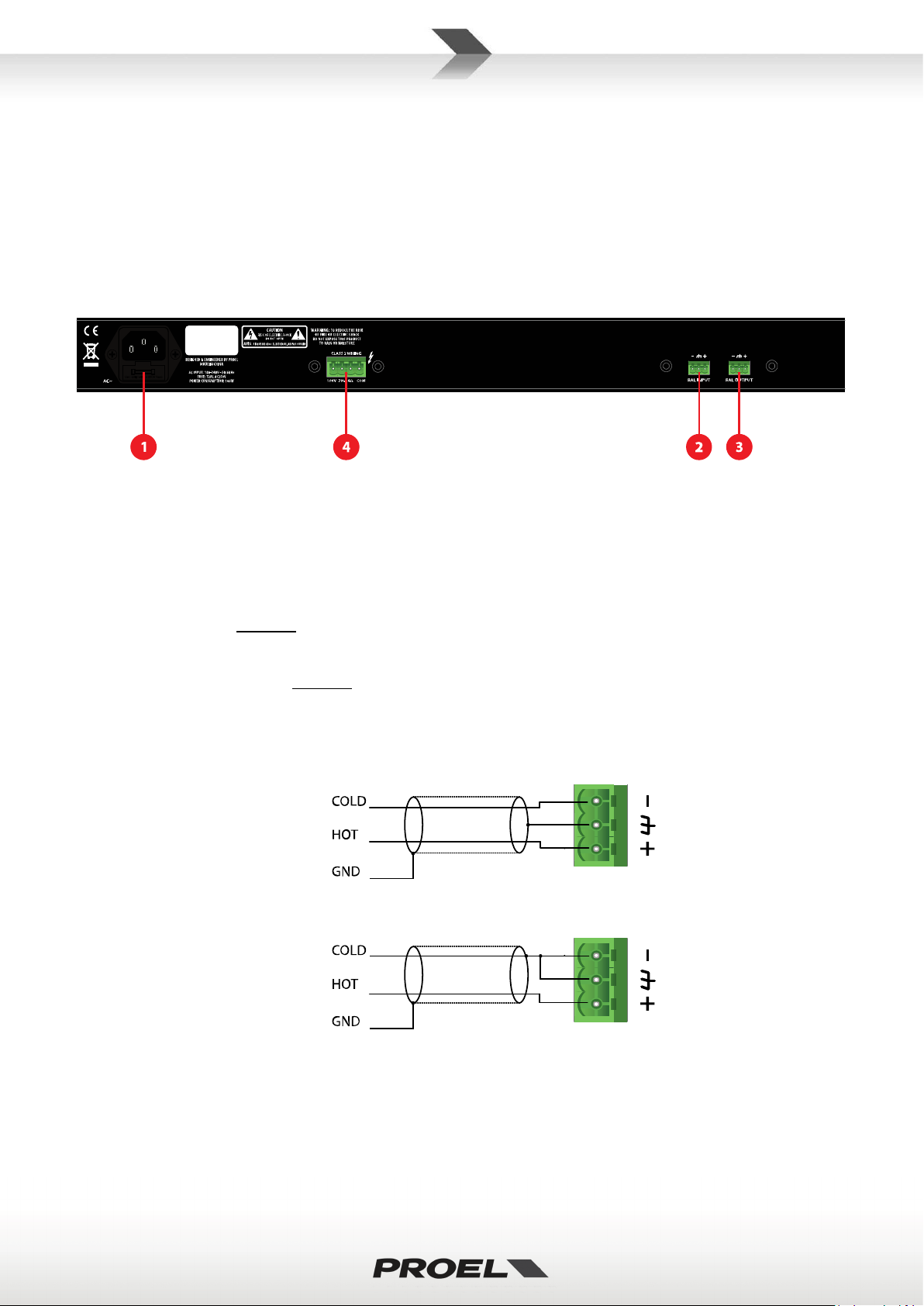

4. FUNZIONI E CONTROLLI PANNELLO POSTERIORE ..................................................................................... 7

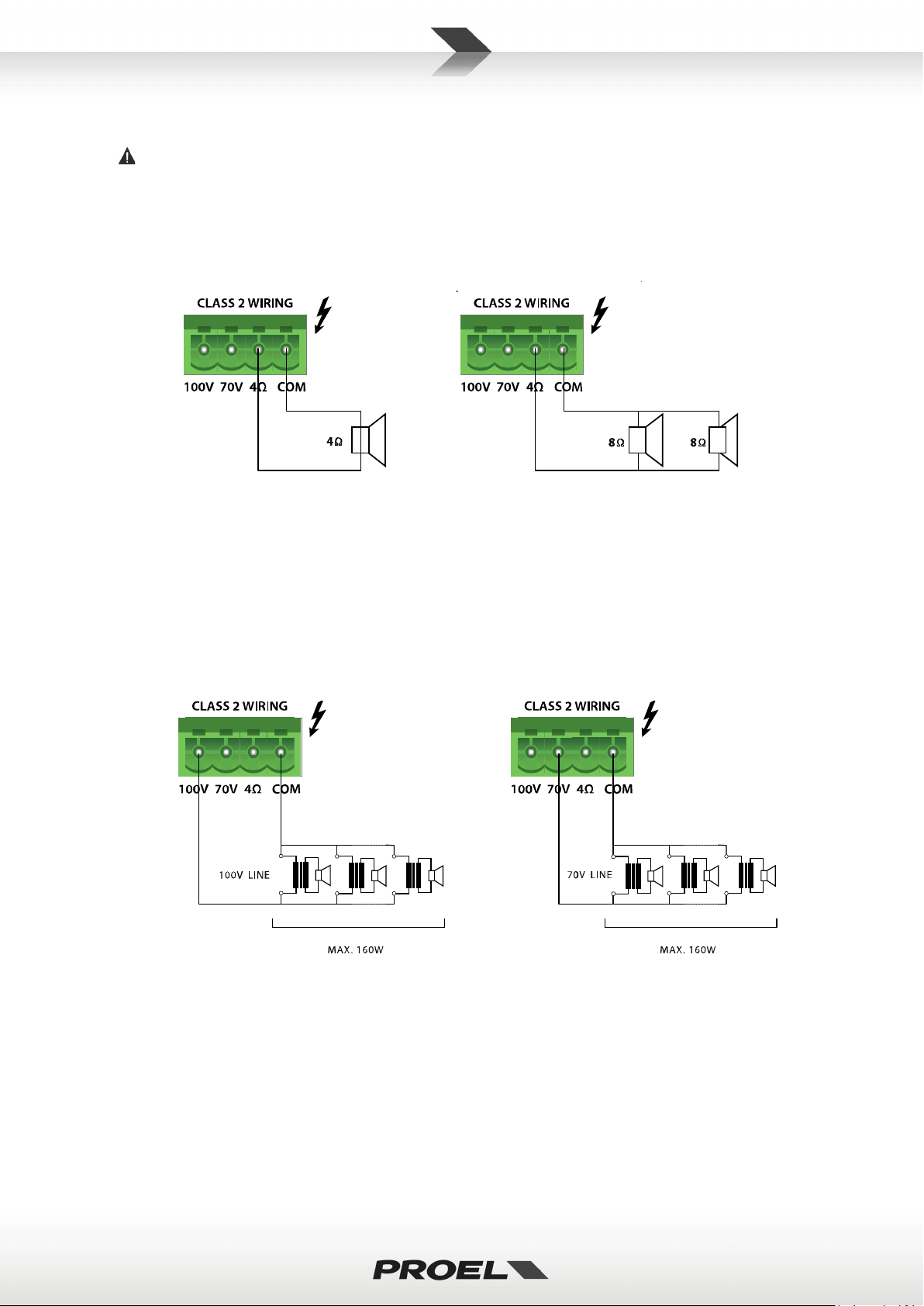

5. CONNESSIONI ALTOPARLANTI ................................................................................................................... 8

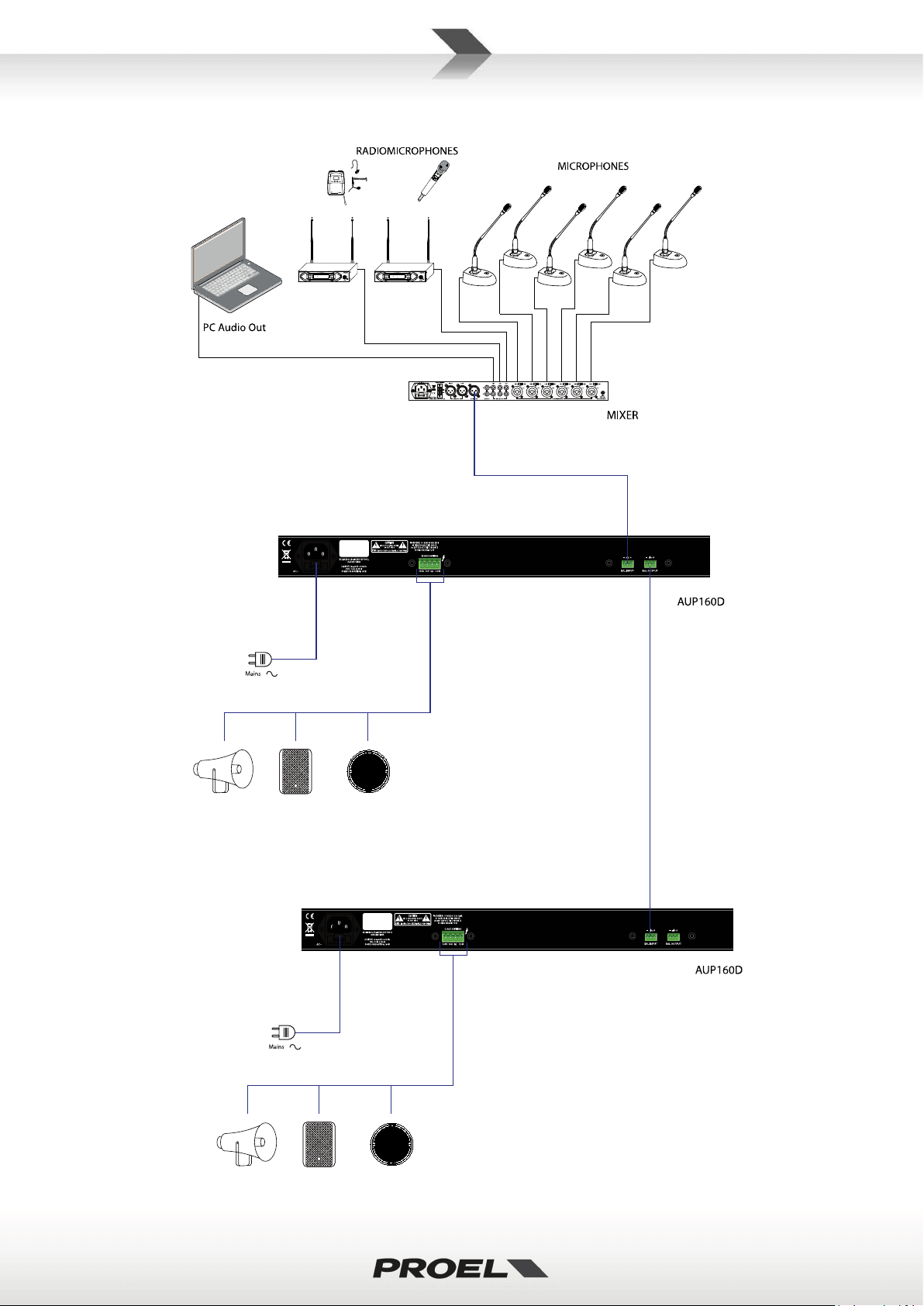

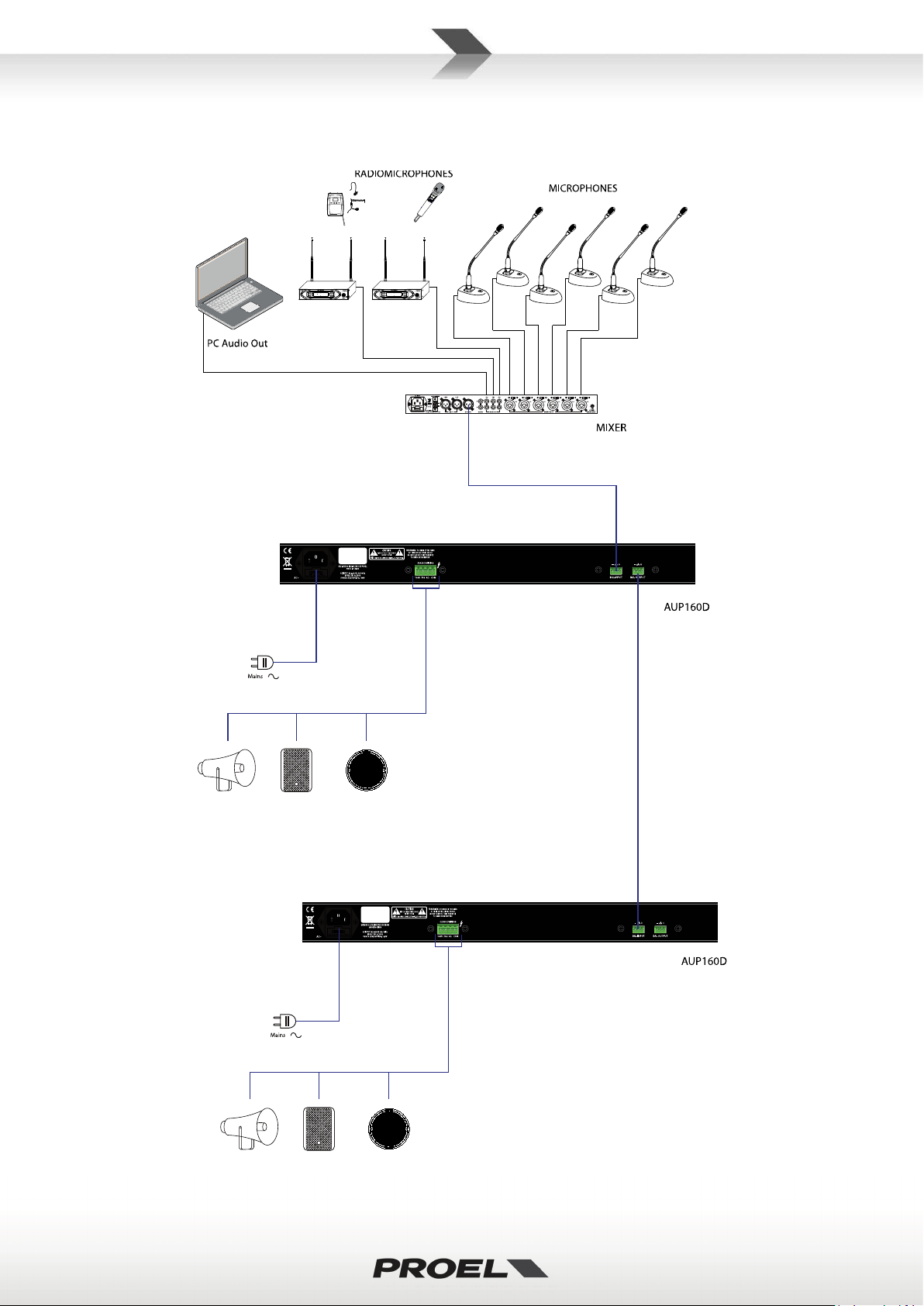

6. ESEMPI DI POSSIBILI CONNESSIONI .......................................................................................................... 9

7. SPECIFICHE TECNICHE .............................................................................................................................. 10

8. CONTENUTO DELLA CONFEZIONE ........................................................................................................... 10

4

1. PRECAUZIONI D’USO

AVVERTENZA:Per ridurre il rischio di folgorazione, non rimuovere il coperchio (o il pannello posteriore). All’interno non sono contenute parti riparabili

ATTENZIONE: Per ridurre il rischio d’incendio o di folgorazione, non esporre questo apparecchio alla pioggia o all’umidità.

Questo simbolo, ove compare, segnala la presenza di un voltaggio pericoloso non isolato all’interno del corpo dell’apparecchio – voltaggio

Questo simbolo, ove appare, segnala, importanti istruzioni d’uso e manutenzione nel testo allegato. Leggere il manuale

RACCOMANDAZIONI:

Tutte le istruzioni di sicurezza e funzionamento devono essere lette prima di mettere in funzione l’apparecchio.

Conservare le istruzioni:

Le istruzioni di sicurezza e di funzionamento devono essere conservate per un futuro riferimento.
Il presente manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali cambi di proprietà. In questo modo il nuovo proprietario potrà
conoscere le istruzioni relative a installazione, funzionamento e sicurezza.

Prestare attenzione:

Tutte le avvertenze sull’apparecchio e nelle istruzioni di funzionamento devono essere seguite fedelmente.
Osservare tutti gli avvertimenti.

Seguire le istruzioni:

Tutte le istruzioni per il funzionamento e per l’utente devono essere seguite.

Le note precedute dal simbolo

ISTRUZIONI DI SICUREZZA IN DETTAGLIO.

Acqua ed umidità:

L’apparecchio non deve essere utilizzato in prossimità di acqua (per es. vicino a vasche da bagno, lavelli da cucina, in prossimità di piscine ecc.).

Ventilazione:

L’apparecchio deve essere posto in modo tale che la sua collocazione o posizione non interferisca con l’adeguata ventilazione. Per esempio, l’apparecchio
non deve essere collocato su un letto, copri-divano, o superfici simili che possono bloccare le aperture di ventilazione, o posto in una installazione ad
incasso, come una libreria o un armadietto che possono impedire il flusso d’aria attraverso le aperture di ventilazione.

Calore:

L’apparecchio deve essere posto lontano da fonti di calore come radiatori, termostati, asciuga biancheria, o altri apparecchi che producono calore.

Alimentazione:

• L’apparecchio deve essere collegato soltanto al tipo di alimentazione descritto nelle istruzioni d’uso o segnalato sull’apparecchio.

• Se la spina in dotazione non combacia con la presa, rivolgersi ad un elettricista per farsi installare una presa appropriata.

Messa a terra o polarizzazione:

• Si devono prendere precauzioni in modo tale che la messa a terra e la polarizzazione dell’apparecchio non siano pregiudicate.

• Le parti metalliche dell’apparecchiatura sono collegate a massa tramite il cavo d’alimentazione.

• Se la presa utilizzata per alimentazione non possiede collegamento a massa, rivolgersi ad un elettricista qualificato per fare collegare l’apparato a massa

tramite il terminale.

Protezione del cavo di alimentazione:

Il cavo di alimentazione elettrica deve essere installato in modo che non venga calpestato o pizzicato da oggetti posti sopra o contro, prestando particolare
attenzione a cavi e spine, prese a muro.

Pulizia:

• Quando l’unità deve essere pulita, è possibile eliminare la polvere utilizzando un getto d’aria compressa o un panno inumidito.

• Non pulire l’unità utilizzando solventi quali trielina, diluenti per vernici, fluidi, alcol, fluidi ad alta volatilità o altri liquidi infiammabili.

Periodi di non utilizzo:

Il cavo di alimentazione dell’apparecchio deve essere staccato dalla presa se rimane inutilizzato per un lungo periodo.

dall’utente; affidare la riparazione a personale qualificato.

sufficiente a costituire un rischio di folgorazione.

.

contengono importanti informazioni sulla sicurezza: leggerle con particolare attenzione.

5

Ingresso di liquidi o oggetti:

Si deve prestare attenzione che non cadano oggetti e non si versino liquidi nel corpo dell’apparecchio attraverso le griglie.

Uso sicuro della linea d’alimentazione:

• Quando si scollega l’apparato alla rete tenere saldamente sia la spina che la presa.

• Quando l’unità non viene utilizzata per un periodo prolungato, interrompere l’alimentazione estraendo la spina dalla presa dell’alimentazione

• Per evitare danni alla linea d’alimentazione dell’apparato, non mettere in trazione il cavo d’alimentazione e non utilizzare un cavo attorcigliato.

• Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che questo non venga calpestato o schiacciato da oggetti pesanti.

Spostamento dell’unità:

Prima di ogni spostamento, verificare che l’unità sia spenta. Il cavo d’alimentazione deve essere estratto dalla presa, così come i collegamenti dell’unità con
altre linee.

Non smontare l’unità:

Non tentare di smontare né riparare da soli l’unità. Per qualsiasi problema non risolvibile con l’aiuto del presente manuale, rivolgersi a un tecnico qualificato
o consultare la nostra compagnia. Qualsiasi uso non appropriato può causare incendi o scosse elettriche.

Malfunzionamenti:

• Non tentare mai di eseguire riparazioni diverse da quelle descritte nel presente manuale.

• Contattare un centro di servizio autorizzato o del personale altamente qualificato nei seguenti casi:

Manutenzione:

L’utente non deve tentare di riparare l’apparecchio al di là di quanto descritto nelle istruzioni di funzionamento. Ogni altra riparazione deve essere affidata a
personale specializzato.

- Quando l’apparato non funziona o funziona in modo anomalo.

- Se il cavo d’alimentazione o la spina sono danneggiati.

- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.

- L’apparecchio è stato esposto alla pioggia.

- L’apparecchio non sembra funzionare normalmente o presenta un evidente
cambiamento nelle prestazioni.

- L’apparecchio è caduto, o il corpo è danneggiato.

IMPORTANTI NORME DI SICUREZZA:

• Installare seguendo le istruzioni.

• Il voltaggio d’alimentazione dell’unità è abbastanza elevato per evitare il rischio di scosse elettriche, non installare, collegare o sconnettere

l’alimentazione quando l’apparato è acceso.

• Non aprire mai l’apparecchiatura: all’interno non esistono parti utilizzabili dall’utente.

• Se si avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e sconnettere il cavo dell’alimentazione.

• Non ostruire le griglie di ventilazione dell’apparato.

• Evitare che l’unità lavori in sovraccarico per tempo prolungato.

• Non forzare i comandi (pulsanti, controlli, ecc.)

• Avvitare completamente i terminali a vite degli altoparlanti per garantire la sicurezza dei contatti.

•

Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il collegamento a massa è necessario per salvaguardare la sicurezza

dell’operatore

• Utilizzare unicamente i connettori e gli accessori specificati dal produttore.

• L’apparato deve essere collocato in un rack metallico (vedi INSTALLAZIONE) e tenuto lontano da:

• In presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina d’alimentazione dalla presa.

•

• PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.

 Luoghi umidi.
 Esposizione diretta a fonti di calore (come luce solare).
 Luoghi non sufficientemente ventilati.

Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato lontano da spruzzi e gocce. Sopra l’apparato non devono
essere collocati vasi o altri oggetti contenenti liquidi. In caso si verifichino interferenze nel circuito di provenienza, il valore di THD sarà superiore al 10%.
Non installare questo apparato in una libreria o in altri luoghi a spazio ristretto

6

Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità, accuratezza,
elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione continua in impianti di
diffusione sonora.

2. DESCRIZIONE

Questa nuova serie di amplificatori finali è stata progettata per soddisfare nel modo più flessibile e professionale le esigenze di un
mercato in continua evoluzione.
La nuova gamma risponde a precisi criteri operativi ed è costruita e collaudata per garantire all’utente un’affidabilità assoluta,
anche nel funzionamento continuo.
Grazie all’impiego di un alimentatore switching in tecnologia SMPS (switch mode power supply) e all’uscita a tensione costante a
70/100V ottenuta elettronicamente senza trasformatori, è stato possibile realizzare l’amplificatore in una sola unità rack,
riuscendo a contenere sia i pesi che gli ingombri.

PRINCIPALI FUNZIONI:

• Circuito di protezione sovraccarico e corto circuito diffusori

• Indicatore d'accensione a led

• Indicatore di livello a led

• Controllo generale del volume (Master)

• Regolazione toni bassi ed alti

• Manopole illuminate

• Ingresso LINE bilanciato su morsetto Euroblock

• Uscita LINE bilanciata su morsetto Euroblock

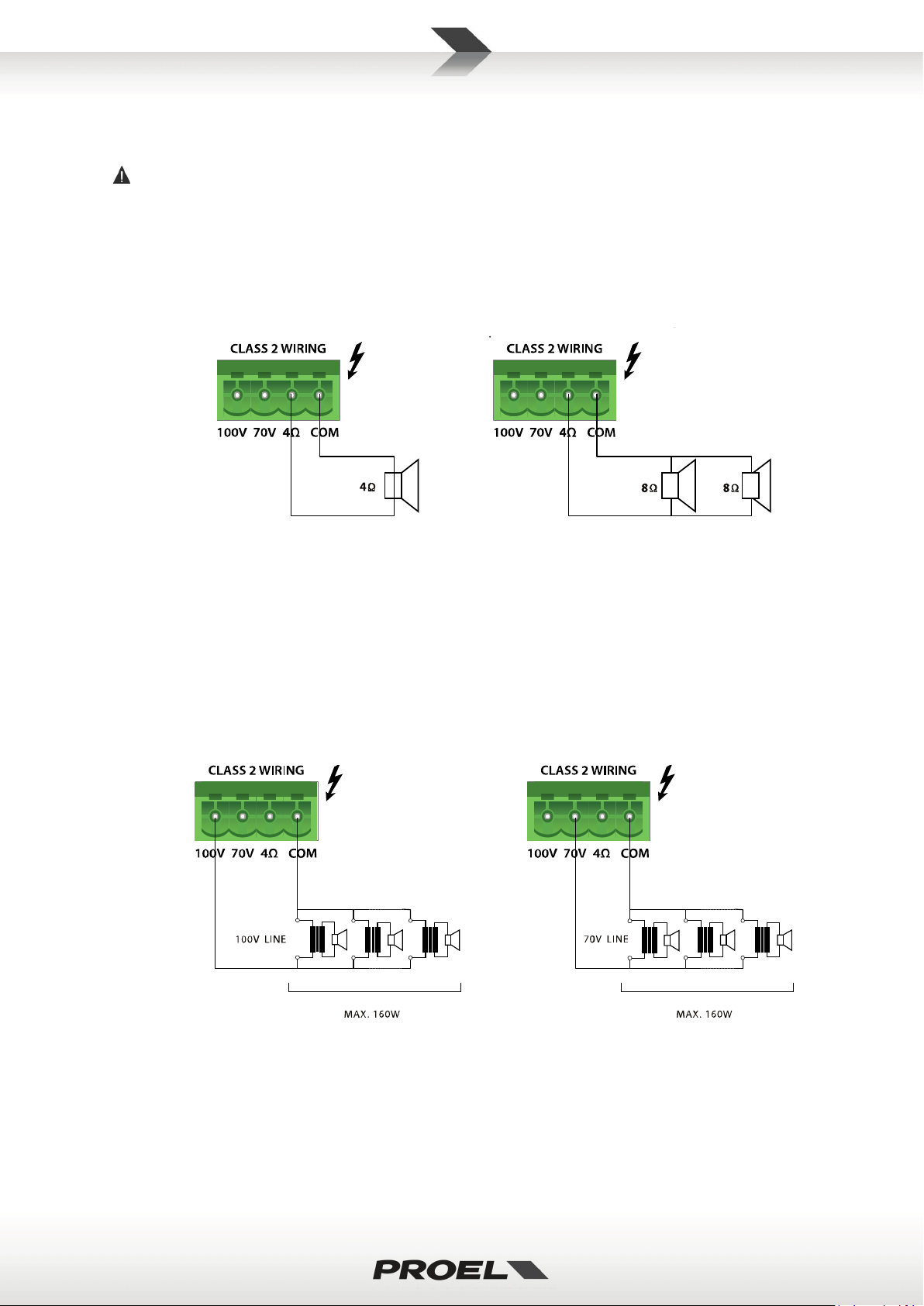

• N°3 uscite di cui una ad impedenza costante 4Ω e due a tensione costante (70/100V)

• Alimentazione autoswitch 230/117V~ 50/60Hz

• Alette per fissaggio a Rack 19" 1U in dotazione

Prodotto conforme alla normativa CE

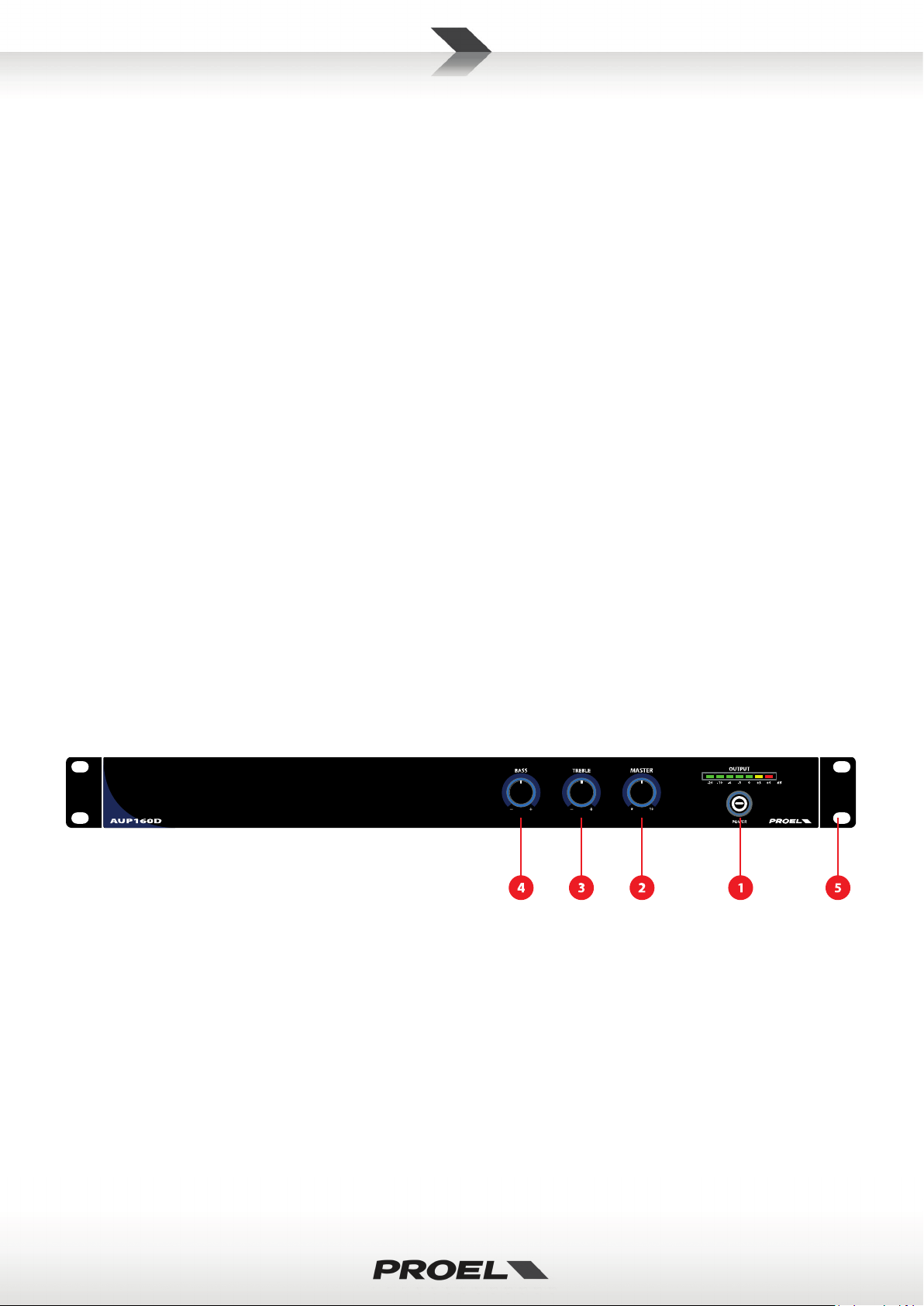

3. FUNZIONI E CONTROLLI PANNELLO FRONTALE

1. POWER

Interruttore principale con indicazione luminosa di acceso.

2. MASTER

Controllo di volume Master.

3. TREBLE

Controllo di tono Alti
Il controllo di tono TREBLE svolge un intervento di +/- 10 dB nello spettro delle frequenze degli acuti, permettendo di
effettuare una corretta equalizzazione del segnale riprodotto.

fig.1
