ENGLISH Instructions for use Page 4 DEUTSCH Gebrauchsanweisung Seite 22 FRANÇAIS Mode d’emploi Page 40 NEDERLANDS Gebruiksaanwijzing Pagina 58

SAFETY INSTRUCTIONS

IMPORTANT to be read and observed

Before using the appliance, read these safety instructions. Keep them nearby for future reference. These instructions and the appliance itself provide important safety warnings, to be observed at all times. The manufacturer declines any liability for failure to observe these safety instructions, for inappropriate use of the appliance or incorrect setting of controls.

Very young children (0-3 years) should be kept away from the appliance. Young children (3-8 years) should be kept away from the appliance unless continuously supervised. Children from 8 years old and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge can use this appliance only if they are supervised or have been given instructions on safe use and understand the hazards involved. Children must not play with the appliance. Cleaning and user maintenance must not be carried out by children without supervision.

PERMITTED USE

CAUTION: The appliance is not intended to be operated by means of an external switching device, such as a timer, or separate remote controlled system.

This appliance is intended to be used in household and similar applications such as: staff kitchen

areas in shops, ofces and other

working environments; farm houses; by clients in hotels, motels, bed & breakfast and other residential

environments.

professional use. Do not use the appliance outdoors.

appliance is specically designed

for domestic appliances and is not suitable for general room lighting within the home (EC Regulation 244/2009).

operation in places where the ambient temperature comes within the following ranges, according to the climatic class given on the rating plate. The appliance may not work properly if it is left for a long time at

a temperature outside the specied

range.

Climatic Class Amb. T. (°C)

SN: From 10 to 32 °C ST: From 16 to 38 °C; N: From 16 to 32 °C T: From 16 to 43 °C

This appliance does not

appliance refrigerant circuit pipes.

openings, in the appliance enclosure or in the built-in structure, clear of obstruction.

This appliance is not for

The bulb used inside the

The appliance is designed for

contain CFCs. The refrigerant circuit contains R600a (HC). Appliances with Isobutane (R600a): isobutane is a natural gas without environmental impact, but is ammable. Therefore, make sure the refrigerant circuit pipes are not damaged, especially when emptying the refrigerant circuit.

WARNING: Do not damage the

WARNING: Keep ventilation

WARNING: Do not use mechanical, electric or chemical means other than those recommended by the Manufacturer to speed up the defrost process.

WARNING: Do not use or place electrical devices inside the appliance compartments if they are not of the type expressly authorised by the Manufacturer.

WARNING: Ice makers and/ or water dispensers not directly connected to the water supply must

be lled with potable water only.

Do not store explosive substances such as aerosol cans and do not place or use gasoline or other

ammable materials in or near the

appliance.

Do not swallow the contents (nontoxic) of the ice packs (provided with some models). Do not eat ice cubes or ice lollies immediately after taking them out of the freezer since they may cause cold burns.

For products designed to use

an air lter inside an accessible fan cover, the lter must always be in

position when the refrigerator is in function.

Do not store glass containers with liquids in the freezer compartment since they may break. Do not obstruct the fan (if included) with food items. After placing the food check that the door of the compartments closes properly, especially the freezer door.

Damaged gaskets must be replaced as soon as possible.

Use the refrigerator compartment only for storing fresh food and the freezer compartment only for storing

frozen food, freezing fresh food and making ice cubes.

Avoid storing unwrapped food in direct contact with internal surfaces of the refrigerator or freezer compartments. Appliances could have special compartments (Fresh Food Compartment, Zero Degree Box,...).

Unless differently specied in the specic booklet of product, they can

be removed, maintaining equivalent performances.

C-Pentane is used as blowing

agent in the insulation foam

and it is a ammable gas.

INSTALLATION

The appliance must be handled and installed by two or more persons

- risk of injury. Use protective gloves to unpack and install - risk of cuts.

Installation, including water supply (if any), electrical connections and repairs must be carried out by a

qualied technician. Do not repair

or replace any part of the appliance

unless specically stated in the user

manual. Keep children away from the installation site. After unpacking the appliance, make sure that it has not been damaged during transport. In the event of problems, contact the dealer or your nearest Aftersales Service. Once installed, packaging waste (plastic, styrofoam parts etc.) must be stored out of reach of children - risk of suffocation. The appliance must be disconnected from the power supply before any installation operation - risk of electric shock. During installation, make sure the appliance does not damage the

power cable - risk of re or electric

shock. Only activate the appliance

when the installation has been completed.

Be careful not to damage the

oors (e.g. parquet) when moving the

appliance. Install the appliance on

a oor or support strong enough to

take its weight and in a place suitable for its size and use. Make sure the appliance is not near a heat source and that the four feet are stable and

resting on the oor, adjusting them

as required, and check that the appliance is perfectly level using a spirit level. Wait at least two hours before switching the appliance on, to ensure that the refrigerant circuit is

fully efcient.

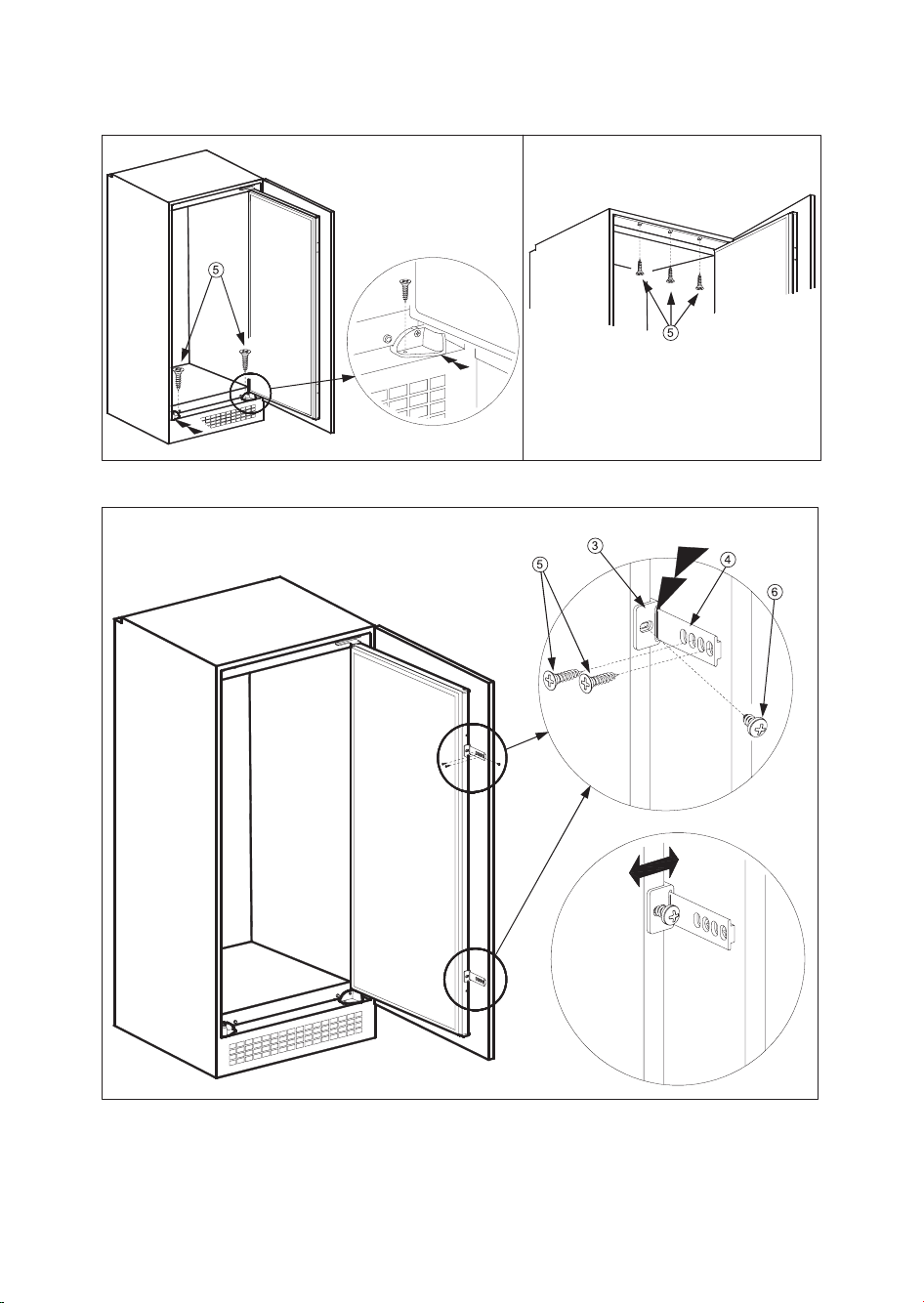

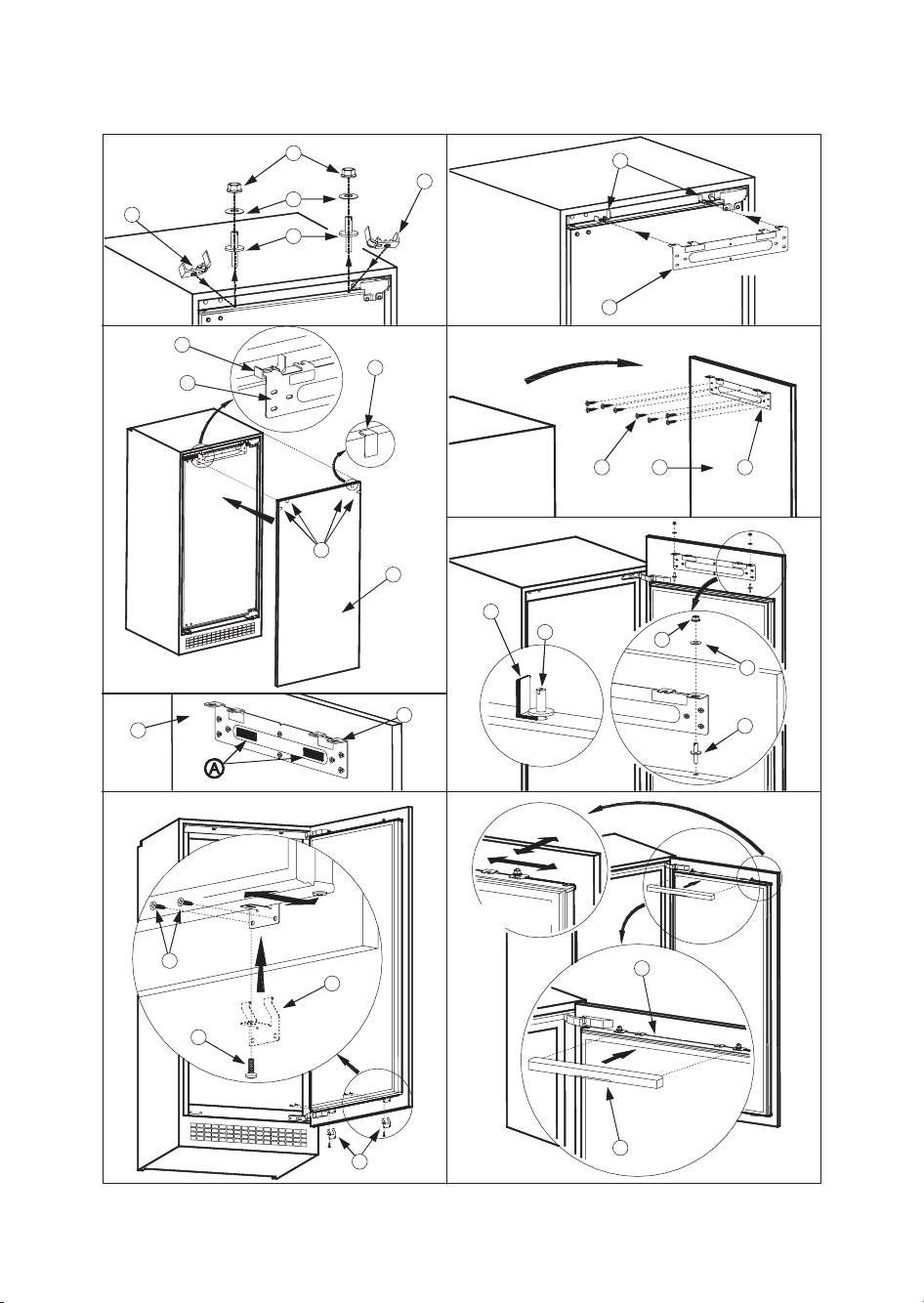

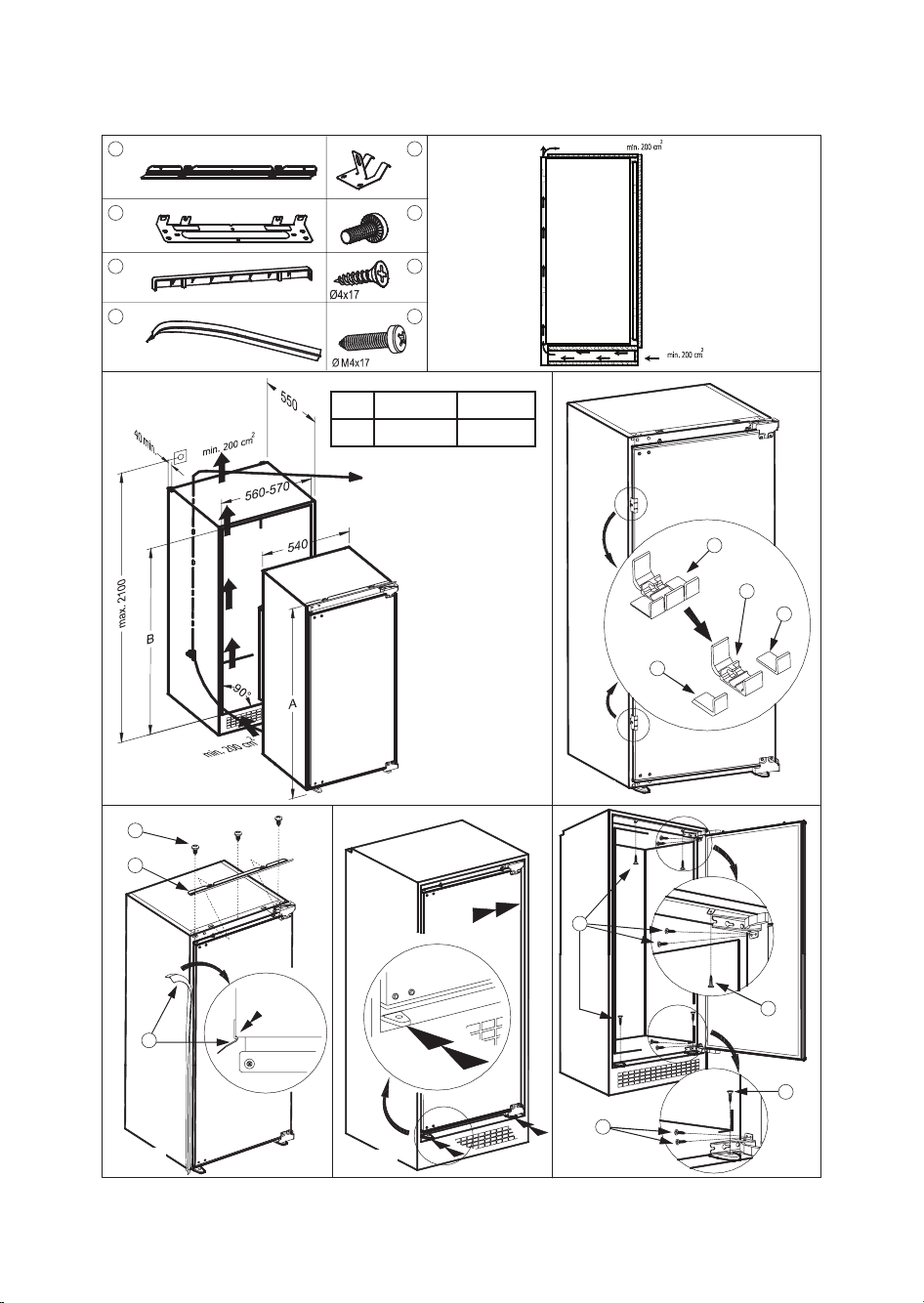

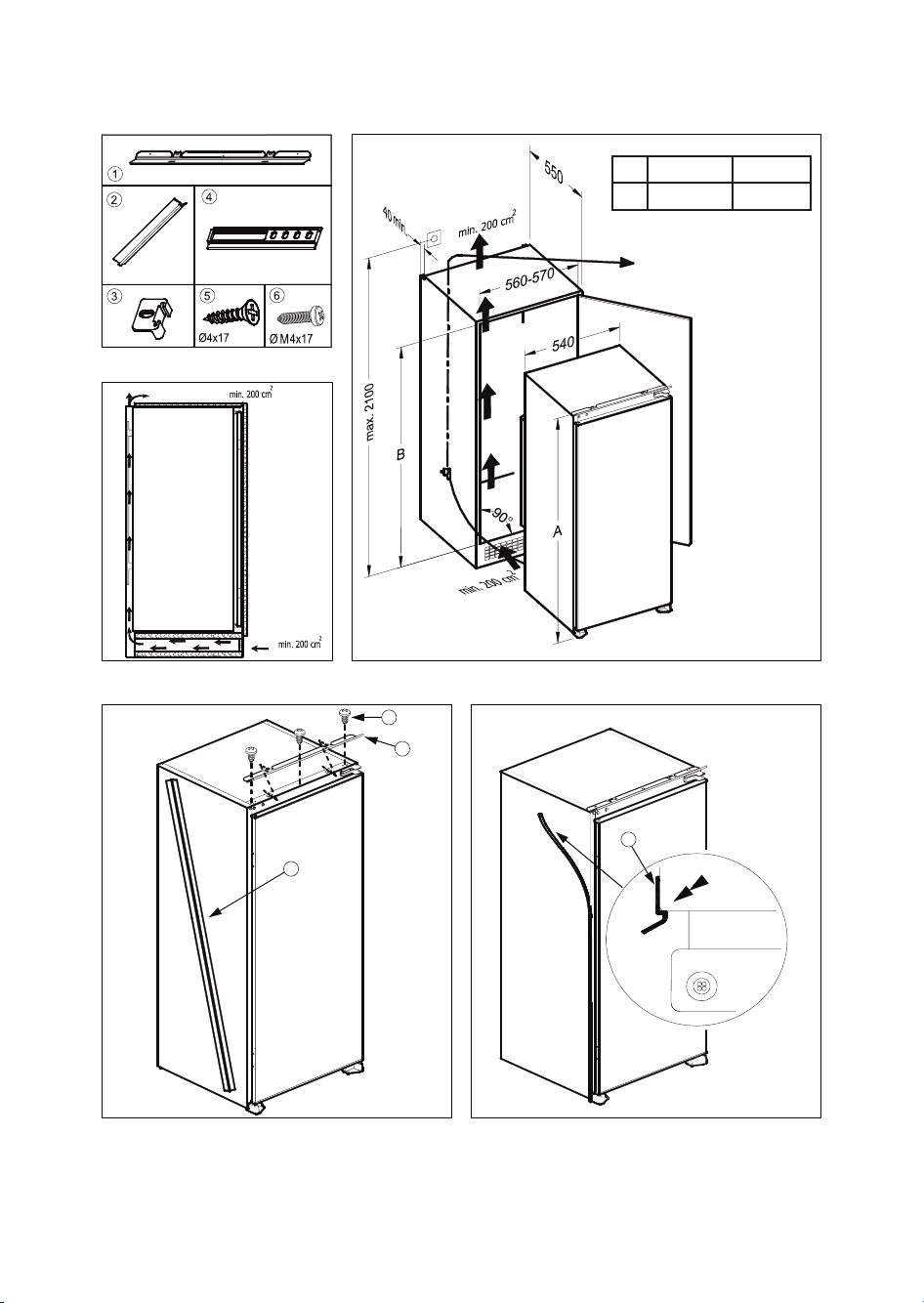

All dimensions and spacing needed for installation of the appliance are in the Installation Instruction booklet.

WARNING: When positioning the appliance, ensure the supply cord is not trapped or damaged.

WARNING: To avoid a hazard

due to instability, positioning or xing

of the appliance must be done in accordance with the manufacturer instructions.

It’s forbidden to place the refrigerator

in such way that the metal hose of gas stove, metal gas or water pipes, or electrical wires are in contact with the refrigerator back wall (condenser coil).

ELECTRICAL WARNINGS

It must be possible to disconnect the appliance from the power supply by unplugging it if plug is accessible, or by a multi-pole switch installed upstream of the socket in accordance with the wiring rules and the appliance must be earthed

in conformity with national electrical safety standards.

Do not use extension leads, multiple sockets or adapters. The electrical components must not be accessible to the user after installation. Do not use the appliance when you are wet or barefoot. Do not operate this appliance if it has a damaged power cable or plug, if it is not working properly, or if it has been damaged or dropped.

If the supply cord is damaged, it must be replaced with an identical one by the manufacturer, its service

agent or similarly qualied persons

in order to avoid a hazard - risk of electric shock.

WARNING: Do not locate multiple portable socket-outlets or portable power supplies at the rear of the appliance.

CLEANING AND MAINTENANCE

WARNING: Ensure that the appliance is switched off and disconnected from the power supply before performing any maintenance operation; never use steam cleaning equipment - risk of electric shock.

Do not use abrasive or harsh cleaners such as window sprays,

scouring cleansers, ammable uids, cleaning waxes, concentrated

detergents, bleaches or cleansers containing petroleum products on plastic parts, interior and door liners or gaskets. Do not use paper towels, scouring pads, or other harsh cleaning tools.

DISPOSAL OF PACKAGING MATERIALS

The packaging material is 100% recyclable and is marked with the recycle symbol .

The various parts of the packaging must therefore be disposed of responsibly and in full compliance with local authority regulations governing waste disposal.

DISPOSAL OF HOUSEHOLD APPLIANCES

This appliance is manufactured with recyclable or reusable materials. Dispose of it in accordance with local waste disposal regulations. For further information on the treatment, recovery and recycling of household electrical appliances, contact your local authority, the collection service for household waste or the store where you purchased the appliance. This appliance is marked in compliance with European Directive 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE). By ensuring this product is disposed of correctly, you will help prevent negative consequences for the environment and human health.

The symbol on the product or on the accompanying documentation indicates that it should not be treated as domestic waste but must be taken to an appropriate collection centre for the recycling of electrical and electronic equipment.

Frequent door opening might cause an increase in Energy Consumption. The internal temperature of the appliance and the Energy Consumption may be affected also by the ambient temperature, as well as location of the appliance. Temperature setting should take into consideration these factors. Reduce door opening to a minimum. When thawing frozen food, place it in the refrigerator. The low temperature of the frozen products cools the food in the refrigerator. Allow warm food and drinks to cool down before placing in the appliance. Positioning of the shelves in the refrigerator

has no impact on the efcient usage of

energy. Food should be placed on the shelves in such way to ensure proper air circulation (food should not touch each other and distance between food and rear wall should be kept). You can increase storage capacity of frozen food by removing baskets and, if present, Stop Frost shelf. Do not worry about noises coming from the compressor which are normal operation noises.

The Gulf Conformity Marking on the product indicates the conformity with all the requirements of the Gulf Technical Regulation for Low Voltage Electrical Equipment and Appliances BD-142004-01.

ENERGY SAVING TIPS

To guarantee adequate ventilation follow installation instructions.

Insufcient ventilation at the back of the

product increases energy consumption and

decreases cooling efciency.

HOW TO OPERATE THE APPLIANCE

Thermostat setting

• The thermostat automatically regulates the inside temperature of the fridge. By rotating the knob from position 1 to 5, colder temperatures can be obtained.

• The “ • “ position shows thermostat is closed and no cooling will take place.

• For short-term storage of food in the fridge, you can set the knob between minimum and medium positions (1-3).

• For long-term storage of food in the fridge, you can set knob to the medium position (3-

4).

Note that: The ambient temperature, temperature of the freshly stored food and how often the door is opened, affects the temperature in the fridge. If required, change the temperature setting.

• When you rst switch on the appliance, you should ideally try to run it without any food in for 24 hours and not open the door. If you need to use it straight away, try not to store a large quantity of food inside it.

• If the unit is switched off or unplugged, you must allow at least 5 minutes before restarting in order not to damage the compressor.

• LARDERS (without star rating): Larders (coolers) do not have a freezer compartment but can cool down to 4 - 6°C.

Warnings about temperature adjustments

• It is not recommended that you operate your fridge in environments colder than 10°C in

terms of its efciency.

• Temperature adjustments should be made according to the frequency of door openings and the quantity of food kept inside the fridge.

• Your fridge should be operated up to 24 hours according to the ambient temperature without interruption after being plugged in to be completely cooled. Do not open doors of your fridge frequently and do not place much food inside it in this period.

• A 5 minute delaying function is applied to prevent damage to the compressor of your fridge, when you take the plug off and then plug it on again to operate it or when an energy breakdown occurs. Your fridge will start to operate normally after 5 minutes.

• Your fridge is designed to operate in the ambient temperature intervals stated in the standards, according to the climate class stated in the information label. We do not recommend operating your fridge out of stated temperatures value limits in terms of cooling effectiveness.

• This appliance is designed for use at an ambient temperature within the 16°C - 32°C range.

FOOD STORAGE IN THE APPLIANCE

• The fridge is used for storing fresh food for few days.

• Do not place food in direct contact with the rear wall of the refrigerator. Leave some space around food to allow the circulation of air.

• Do not place hot food or evaporating liquid in the refrigerator.

• Always make sure food is wrapped or stored in closed containers.

• To reduce humidity and avoid formation of frost, never place liquids in unsealed containers in the refrigerator.

• We recommend that you loosely wrap meat and store it on the glass shelf just above the vegetable bin, where the air is cooler.

• Store fruit and vegetable items loose in the crisper containers.

• To prevent the cold air escaping, try not to open the door too often, and not leave the door open for a long time.

CLEANING AND MAINTENANCE

• Disconnect the unit from the power supply before cleaning.

• Do not clean the appliance by pouring water.

• Make sure that no water enters the lamp housing and other electrical components.

• The refrigerator should be cleaned periodically using a solution of bicarbonate of soda and lukewarm water.

• Clean the accessories separately with soap and water Do not clean them in the dishwasher.

• Do not use abrasive products, detergents or soaps. After washing, rinse with clean water

and dry carefully. When you have nished cleaning, reconnect the plugto the mains

supply with dry hands.

• Clean the condenser with a broom at least twice a year. This will help you to save on energy costs and increase productivity.

THE POWER SUPPLY MUST BE DISCONNECTED. Defrosting

• Defrosting occurs automatically in the fridge during operation; the water is collected by the evaporation tray and evaporates automatically.

• The evaporation tray and the water drain hole should be cleaned periodically with the defrost drain plug to prevent the water from

collecting at the bottom of the fridge instead of owing out.

• You can also clean the drain hole by pouring ½ glass of water down it.

Replacing the light bulb

When replacing the bulb of the fridge;

1. Unplug the unit from the power supply,

2. Press the hooks on the sides of the light cover top

and remove the light cover

3. Change the present light bulb with a new one of not more than 15 W.

4. Replace the light cover and after waiting 5 minutes plug the unit.

Replacing LED Lighting

If your fridge has LED lighting contact the help desk as this should be changed by authorized personnel only.

TRANSPORTATION AND CHANGING OF INSTALLATION POSITION

Transportation and changing of Installation position

• The original packages and foamed polystyrene (PS) can be retained if required.

• During transportation, the appliance should be secured with a wide string or a strong rope. The instructions written on the corrugated box must be followed while transporting.

• Before transporting or changing the installation position, all the moving objects

(ie,shelves,crisper…) should be taken out or xed with bands in order to prevent them

from getting damaged.

Carry your fridge in the upright position.

BEFORE CALLING YOUR AFTER SALES SERVICE

If your fridge is not working properly, it may be a minor problem, therefore check the following.

The appliance does not operate, Check if:

• There is a power failure.

• The mains plug is not plugged in properly, or is loose.

• The thermostat setting is on position ““.

• The socket is defective. To check this, plug in another appliance that you know is working into the same socket.

The appliance performs poorly, Check if:

• You have overloaded the appliance.

• The door is not closed properly.

• There are not enough ventilation ducts in the kitchen unit as mentioned in the installation manual.

If there is noise:

The cooling gas which circulates in the fridge circuit may make a slight noise (bubbling sound) even when the compressor is not running. Do not worry, this is quite normal. If you hear different sounds, check if:

• The appliance is installed rmly as described in the installation manual.

• Objects on the appliance are vibrating.

If there is water in the lower part of the fridge, Check if:

• The drain hole for water is not clogged (use defrost drain plug to clean the drain hole).

Recommendations

• When there is no power, to prevent any damage to the compressor, you should unplug the refrigerator. You should delay pluging in 5 – 10 minutes after power is restored.

• If you unplug the refrigerator for any reason you should wait at least 5 min to replug. This

will avoid damage to the refrigerator’s components.

• The cooling unit of your refrigerator is hidden at the rear of the appliance. Therefore, water droplets or icing may form on the rear surface of your fridge due to the operation

of the compressor at specied intervals. This is normal, there is no need to perform a

defrosting operation unless the icing is excessive.

• If you do not intend to use your fridge for a long time (e.g. in summer holidays), turn the thermostat to the «•» position. After defrosting, clean your fridge and leave the door open to prevent humidity and smells.

• If the problem persists after you have followed all the instructions above, please consult to the nearest Authorised Service Centre.

• The appliance you have purchased is designed for domestic use and can only be used at home and for the stated purposes. It is not suitable for commercial or common use. If the consumer uses the appliance in a way that does not comply with this, we emphasise that the manufacturer and the dealer will not be responsible for any repair and failure within the guarantee period.

Tips for saving energy

1. Install the appliance in a cool, well ventilated room , but not in direct sunlight and not

near a heat source (radiator, cooker ... etc). Otherwise use an insulating plate.

2. Allow warm food and drinks to cool down outside the appliance.

3. Cover drinks or other liquids when placing them in the appliance Otherwise humidity

increases in the appliance. Therefore, the working time gets longer. Also covering drinks and other liquids helps to preserve smell and taste.

4. Try to avoid keeping the doors open for long periods or opening the doors too frequently as warm air will enter the cabinet and cause the compressor to switch on unnecessarily often.

5. Keep the covers of the different temperature compartments (crisper, chiller ... etc ) closed

6. Door gasket must be clean and pliable. Replace gaskets if worn.

THE PARTS OF THE APPLIANCE AND THE

COMPARTMENTS

This presentation is only for information about the parts of the appliance.

1. Thermostat knob

2. Fridge shelves

3. Crisper cover

4. Crispers

5. Left & Right feet

6. Bottle shelf

7. Door shelves

8. Egg holder

Parts may vary according to the appliance model.

1. Thermostat knob

2. Fridge shelves

3. Crisper cover

4. Crispers

5. Bottle shelf

6. Door shelves

7. Butter shelf cover *

8. Egg holder

* In some models

Installation instructions and door reversibility for versions with Rail hinges

! It is recommended that the installation be performed by authorized technical staff ! Before installation, read the instructions carefully. ! Fit the refrigerator/freezer in stable kitchen units only. ! Cabinet dimensions are changed by material of trim ap

1. If material of trim ap1 is plastic, look at (Table.1/B1) for cabinet dimensions.

2. If material of trim ap1 is metal, look at (Table.1/B2) for cabinet dimensions.

! If necessary, reverse the door according to instructions.

1. See g.A for the necessary attachment components.

2. Insert trim ap1 into slot and screw by screws6. (g.D)

3. Pass the power cord through ventilation shaft and position it so that the appliance could

be easily plugged in once it has been installed. (g.B - g.C)

4. Take out the trim gasket4 located on the side panel of the appliance and stick it on

reverse side of the door hinges of the appliance. (g.D - g.E)

5. Raise the appliance and slide into the kitchen unit.

6. Push the appliance to the reverse side of the door hinges providing that the trim gasket2

covers the space between the appliance and the kitchen unit.

7. Align the front feet with front surface of the kitchen unit. (g.F)

8. Screw the front feet by using screws5. (g.F)

9. Screw trim ap1 to kitchen unit using screws5. (g.G)

10. Screw guides3 to appliance door with screws6. (g.H)

11. Lean appliance door to unit door as it is opened at right angle.

12. Slide rails4 into guides3 aligning the groove. (g.H)

13. Screw the rails4 to the unit door with screws5. (g.H)

14. Set 1~2 mm gap on handle side between unit itself and unit door by adjusting guides3.

That is vital for appliance performance. (g.H)

Figure A

Figure B Figure C

A B1 (Plastic) B2 (Metal)

875 875 - 895 875 - 883

Table 1

Figure D Figure E

Figure GFigure F

Figure H

Figure J

Figure K

Door reversing

1. Open appliance door14. (g.J)

2. Disassemble door hinge15 and take appliance door14 to safe place. (g.K)

3. Unscrew door hinge pin16 and screw it to opposite side rmly and take to safe place.

(g.K.a)

4. Take door lower pin18 to opposite side. (g.K.b)

5. Take hole plugs17 to opposite side. (g.K.c)

6. Place appliance door14 over door lower pin18 and insert door hinge pin16 into hinge hole on appliance door14 and then screw door hinge15 rmly onto opposite side of

original position. (g.K)

Installation instructions for product with Hettich hinges

! It is recommended that this installation be performed by authorized technical stuff. ! Before installation, read the instructions carefully. ! Fit the refrigerator/freezer in stable kitchen units only. ! Cabinet dimensions are changed by material of trim ap

1. If material of trim ap

2. If material of trim ap

(1)

is plastic, look at (Table.1/B1) for cabinet dimensions.

(1)

is metal, look at (Table.1/B2) for cabinet dimensions.

! If necessary, reverse the door according to instructions.

1. See g.A for the necessary attachment components.

2. Open the package. Take gasket spacer Themiddle part is door hang rail

3. Insert trim ap

(1)

into slot and screw by screws

4. Pass the power cord through ventilation shaft and position it so that the appliance could-

be easily plugged in once it has been installed. (g.B - g.C)

5. Cut trim gasket

(4)

to the height of the recess and stick it on reverse side of the doorhin-

ges of the appliance. (g.E)

6. Raise the appliance and slide into the kitchen unit.

7. Lean the appliance to the kitchen unit through the hinges and align the front feet with

frontsurface of the kitchen unit. (g.F)

8. Open the appliance door and screw the front feet by using screws

9. Screw trim ap

(1)

to kitchen unit using screws

10. Screw the hinges to the kitchen unit using screws

11. Close the appliance door. Unscrew and remove the nuts

12. Remove the liner for the adhesive part on the door hang rails

(12)

tbolts

rails

from the appliance door. (g.H)

(10)

on theappliance door by inserting the bosses on the holes of the appliance door,

aligning thefront surfaces of the door hang rails( each other. Letthe door hang rails

13. Slide the door hang

(2)

into door hang rails

14. Take out the liners of the adhesive part on the front side of the door hang

15. Take out the liners of the adhesive part on the unit door spacers

onto theunit door(15), closer to the upper corners. (g.K)

16. Lean the unit door

(15)

to the door hang

left,right and top edges with the sides of the unit or the doors of the nearer and upper

kitchenunits. (g.K)

17. Make sure that the unit door lowing the door hang stays stuck on the unit door

18. Lay down the unit door screws

19. To overcome some of the furniture mistakes, there are plastic spacers door hang

(7)

. (g.L)

(2)

. Remove these plastic spacers

(15)

(2)

to slide out the door hang rails

(15)

sticks onto the door hang

(15)

. (g.L)

on the oor and screw the door hang

(9)

(10)

and brake into three as shown in gureD.

. The other two parts are unit door spacers

(8)

. (g.E)

(7)

. (g.G)

(7)

. (g.G)

(7)

. (g.G)

(14)

, washers

10)

(10)

, stick onto the appliance door. (g.H)

(10)

(2)

, aligning the unit door spacers(11) on the

and the appliance door parallel to

. (g.J - g.K)

(2)

. Pull the unit door

(10)

. Observe that the door hang

(A)

. (g.M)

(13)

and adjustmen-

(10)

. Place door hang

(11)

and and stick them

(2)

to the unit door

(A)

(11)

. (g.D)

(2)

(15)

al-

(15)

sticked on the

(2)

20. Remove the door hang rails

(12)

to the holes on the appliance door by leaving the necessary space using unit door

(11)

spacer

. (g.N)

21. Open the appliance door. Place the unit door ment bolts(12) into the slots on the door hang

22. Place the washers

(13)

and screw the nuts

23. 1~2 mm gap between the unit itself and unit door is vital for appliance performance. Close the door and make the accurate adjustment of the unit door screwing the adjustment bolts the door hang

(2)

for other directions. (g.P1)

24. Place the door bottom xings pliance door and unit door th screws

(6)

. (g.O)

25. Screw the door bottom xings

26. For the adjustment of the space between the unit upper door

can unscrew the screws and unit upper door gback the screws

27. Slide the hang cover

(15)

(6)

(3)

(10)

from the appliance door. Screw the adjustment bol-

(15)

onto the appliance door insertingadjust-

(2)

. (g.N)

(14)

onto the adjustment bolts

(12)

for vertical adjustment and by the help of the slotson

(5)

to the bottom of the appliance door between theap-

(15)

. Screw the door bottom xings

(5)

to the unit door

(6)

then adjust the space between the appliance upper door

(15)

by screws

(5)

(15)

by the spring effect of the door bottom xings

onto the door hang

(2)

. (g.P2)

(12)

. (g.N)

(15)

by screwing orun-

to the appliance doorwi-

(7)

. (g.O)

and the unit itself, you-

(5)

while screwin-

(19)

A B1 (Plastic) B2 (Metal)

875 875 - 895 875 - 883

Table 1

215

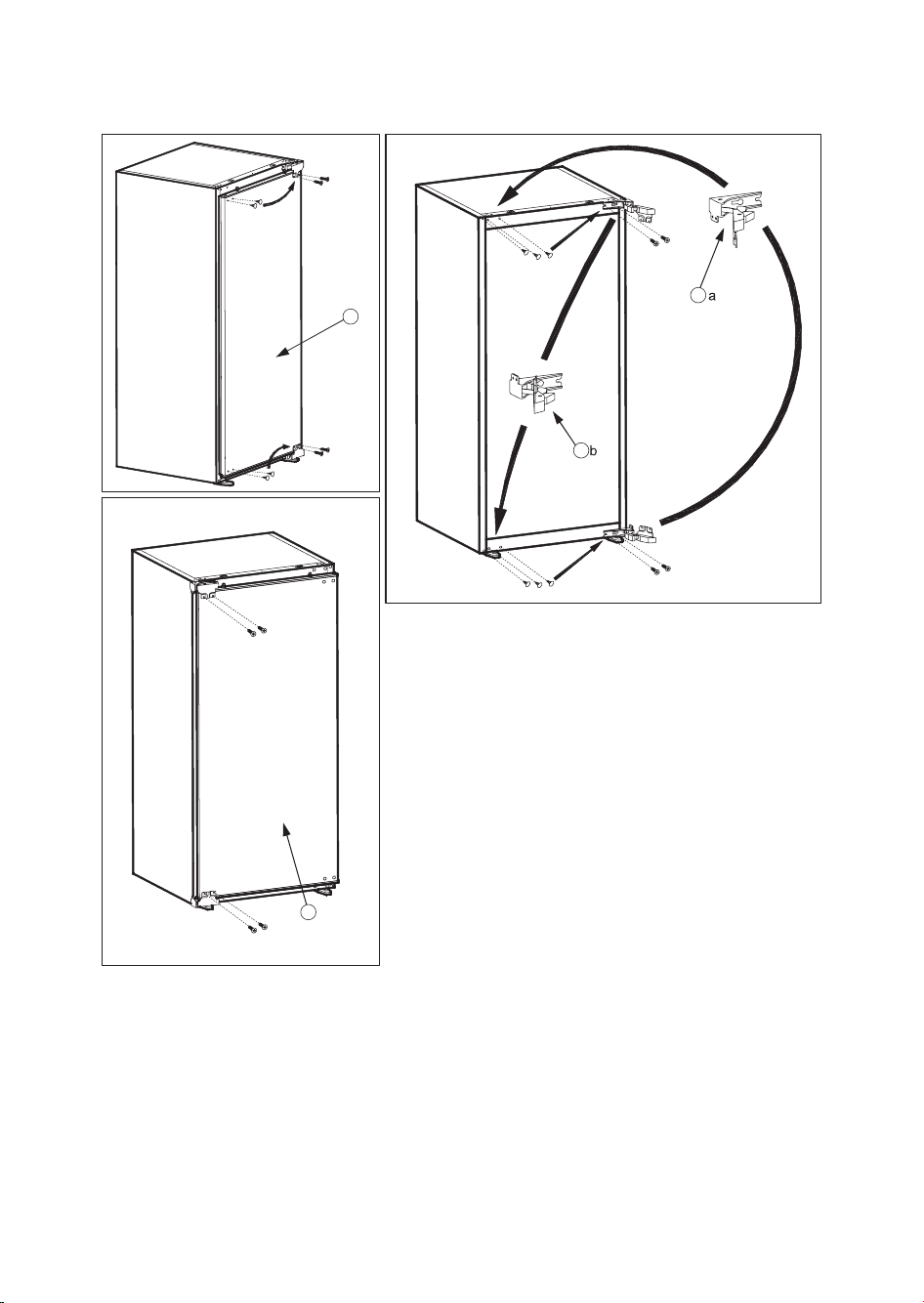

Door reversing ! Be careful about not to pinch your ngers in the

hinges (door upper hinge

(20-b)

hinge

1. Open the appliance door

2. Unscrew the screws on the front surface of the appliance door

(20-a)

and door lower

(19)

. (g.P)

(19)

. Take the appliance door

(19)

toa

safe place. (g.S)

3. Move the hole plugs on the appliance door’s

(19)

front surface, to the holes on the reverse side.

(g.S)

4. Open the door upper hinge

hinge

(20-b)

. (g.S) and dissamble them. (g.T)

(20-a)

and door lower

5. Move the hole plugs to opposite side. (g.T)

6. Assemble the door upper hinge lower hinge

(20-b)

to the opposite corners of theirori-

(20-a)

and door

ginal position. (g.T)

SICHERHEITSHINWEISE

WICHTIG - Durchlesen und beachten!

Diese Sicherheitshinweise vor dem Gebrauch durchlesen. Diese für spätere Nachschlagezwecke in der Nähe aufbewahren. In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgelesen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäße Verwendung des Gerätes oder falsche Bedienungseinstellung.

Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät fern gehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät fern gehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät spielen.

Die Reinigung und Pege des Gerätes

darf von Kindern nicht ohne Aufsicht durchgeführt werden.

ZULÄSSIGE NUTZUNG

VORSICHT! Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem Timer oder einer separaten Fernbedienung, ausgelegt.

Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterküchen

im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gasthäuser; für Gäste in Hotels, Motels, Bed-and-BreakfastAnwendungen und anderen Wohnumgebungen.

für den professionellen Einsatz. Das Gerät ist nicht für die Benutzung im Freien geeignet.

ist speziell für Elektrogeräte konzipiert und ist nicht für die Beleuchtung von Räumen geeignet (EU-Verordnung 244/2009).

in Räumen mit nachstehenden Umgebungstemperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind. Wird der vorgegebene Temperaturbereich für das Gerät für einen längeren Zeitraum unteroder überschritten, kann es zu Funktionsstörungen kommen.

Klimaklasse Umgebungstemperaturen:

SN: Von 10 bis 32 °C ST: Von 16 bis 38 °C; N: Von 16 bis 32 °C T: Von 16 bis 43 °C

Dieses Gerät eignet sich nicht

Die im Gerät verwendete Lampe

Das Gerät ist für den Einsatz

Dieses Gerät ist FCKW-

frei. Der Kältemittelkreislauf enthält R600a (HC). Hinweis zu Geräten mit Isobutan (R600a): Isobutan ist ein umweltverträgliches, natürliches Gas, es ist jedoch

leicht entammbar. Aus

diesem Grund sicherstellen, dass die Leitungen des Kühlmittelkreislaufs nicht beschädigt sind, insbesondere beim Entleeren des

Kühlmittelkreislaufs.

ACHTUNG: Beschädigen Sie auf keinen Fall die Leitungen des Kältemittelkreises.

ACHTUNG: Lüftungsöffnungen in der Geräteverkleidung oder im Einbaumöbel sind von Behinderungen frei zu halten.

ACHTUNG: Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.

ACHTUNG: Verwenden Sie keine elektrischen Geräte in den Fächern des Gerätes, wenn deren Einsatz nicht explizit vom Hersteller zugelassen worden ist.

ACHTUNG: Eisbereiter und/oder Wasserspender, die nicht direkt mit der Wasserleitung verbunden sind, dürfen nur mit Trinkwasser befüllt werden.

Bewahren Sie keine explosionsgefährdeten Stoffe wie Spraydosen im oder in der Nähe des Gerätes auf. Das gleiche gilt für

Benzin und sonstige entammbare

Stoffe und deren Verwendung.

Die in den Kühlakkus (bei manchen Modellen vorhanden) enthaltene (ungiftige) Flüssigkeit darf nicht verschluckt werden. Verzehren Sie Eiswürfel oder Wassereis nicht unmittelbar nach der Entnahme aus dem Gefrierfach, da sie Kälteverbrennungen hervorrufen können.

Bei Produkten, die für den

Gebrauch eines Luftlters hinter

einer zugänglichen Lüfterabdeckung ausgelegt sind, muss der Filter bei laufendem Kühlschrank stets eingesetzt sein.

Bewahren Sie keine Glasbehälter mit Flüssigkeiten im Gefrierfach, sie könnten zerbrechen. Blockieren Sie das Gebläse (falls inbegriffen) nicht mit Lebensmitteln. Prüfen Sie nach dem Ablegen von Lebensmitteln, ob die Tür der Fächer korrekt schließt, besonders die Tür des Gefrierfachs.

Beschädigte Dichtungen müssen so schnell wie möglich ausgetauscht werden.

Verwenden Sie das Kühlfach nur zur Aufbewahrung von frischen Lebensmitteln und das Gefrierfach nur zur Aufbewahrung von gefrorenen Lebensmitteln, zum Einfrieren von frischen Lebensmitteln und zur Herstellung von Eiswürfeln.

Unverpackte Lebensmittel so lagern, dass sie nicht mit den Innenwänden des Kühl- bzw. Gefrierfachs in Berührung kommen. Möglicherweise verfügt das Gerät über Sonderfächer (Frischefach, NullGrad-Box, ...). Falls nicht anderweitig in der Anleitung des Gerätes anders angegeben, können diese für eine gleichmäßige Funktion im gesamten Gerät herausgenommen werden.

Das brennbare Gas C-Pentan

wird als Treibmittel im Isolierschaum eingesetzt.

INSTALLATION

Zum Transport und zur Installation des Gerätes sind zwei oder mehrere Personen erforderlich Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.

Die Installation, einschließlich der Wasserversorgung (falls vorhanden), elektrische Anschlüsse

und Reparaturen müssen von einem

qualizierten Techniker durchgeführt

werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom Bedienungshandbuch nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fern halten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei Problemen wenden Sie sich bitte an Ihren Händler oder an den nächsten Kundendienst. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen

- Stromschlaggefahr. Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.

Achten Sie beim Bewegen des Gerätes darauf, den Boden (z. B. Parkett) nicht zu beschädigen. Stellen Sie das Gerät auf dem Boden oder einer für sein Gewicht ausreichend starken Halterung auf. Der Ort sollte der Größe und der Nutzung des Geräts entsprechen. Sicherstellen, dass sich das Gerät nicht in der Nähe einer Wärmequelle

bendet und dass die vier Füße fest auf dem Boden auiegen. Die Füße

entsprechend einstellen und mit einer Wasserwaage kontrollieren, dass das Gerät vollkommen eben und standfest ist. Warten Sie mindestens zwei Stunden, bevor Sie das Gerät einschalten, um sicherzustellen, dass der Kältemittelkreislauf einwandfrei funktioniert.

Alle Abmessungen und

Abstandsächen die für die

Installation des Gerätes erforderlich

sind, benden sich in dem

Installationshandbuch.

WARNUNG: Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

WARNUNG: Um Gefahren aufgrund von Instabilität zu verhindern, muss das Gerät gemäß Herstelleranweisungen platziert oder befestigt werden. Der Kühlschrank darf nicht so aufgestellt werden, dass das Metallrohr eines Gasherdes, Metallbzw. Wasserrohre oder elektrische Verkabelungen mit der Rückwand des Gerätes in Berührung kommen (oder mit der Kondensatorschlange).

HINWEISE ZUR ELEKTRIK

Es muss gemäß den Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zu ziehen, oder es mit einem Trennschalter, welcher der Steckdose vorgeschaltet ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.

Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Das Gerät nicht in nassem Zustand oder barfuß verwenden. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.

Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen

vom Hersteller, von seinem Kundendienstvertreter oder einer

ähnlich qualizierten Fachkraft mit

einem identischen Kabel ersetzt werden - Stromschlaggefahr.

WARNUNG: Bringen Sie keine Mehrfachstecker oder tragbare Stromversorgungsgeräte an der Geräterückseite an.

REINIGUNG UND WARTUNG

WARNUNG: Vor dem Durchführen von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist; Verwenden Sie keine Dampfreinigungsgeräte Stromschlaggefahr.

Verwenden Sie keine Scheuermittel wie Fensterspray, Entfetter, entzündbare Flüssigkeiten, Reinigungspaste, konzentrierte Reinigungsmittel, Bleichmittel oder benzinhaltige Reinigungsmittel auf Kunststoffteilen, Innen- oder Türablagen oder Dichtungen. Benutzen Sie keine Papiertücher, Topfreiniger oder scharfen Gegenstände.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das RecyclingSymbol .

Werfen Sie das Verpackungsmaterial deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den geltenden örtlichen Vorschriften.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recycelbaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät gemäß den regionalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Händler

erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und ElektronikAltgeräte entsorgt werden muss.

ENERGIESPARTIPPS

Befolgen Sie die Aufstellanweisungen, um angemessene Belüftung sicherzustellen. Eine unzureichende Belüftung hinten am Gerät erhöht den Energieverbrauch und verringert die Kühlkapazität.

Häuges Öffnen der Tür kann zu einem

erhöhten Energieverbrauch führen. Die Innentemperatur des Gerätes und der Energieverbrauch können sowohl von der Umgebungstemperatur als auch vom

Standort des Gerätes beeinusst werden.

Bei der Temperatureinstellung sind diese

Faktoren zu berücksichtigen. Öffnen Sie die

Tür nur so weit wie notwendig. Platzieren Sie Lebensmittel zum Auftauen im Kühlschrank. Die niedrige Temperatur der gefrorenen Lebensmittel kühlt das Essen im Kühlschrank. Lassen Sie warme Speisen und Getränke abkühlen, bevor Sie diese im Gerät platzieren.

Die Position der Ablageächen im Kühlschrank hat keinen Einuss auf den efzienten Energieverbrauch. Lebensmittel müssen so auf den Ablageächen platziert

werden, dass eine korrekte Luftzirkulation sichergestellt wird (Lebensmittel dürfen sich nicht berühren und zwischen Lebensmitteln und Rückwand muss Abstand gehalten werden). Sie können die Lagerkapazität der gefrorenen Lebensmittel durch Entnahme der Körbe und, wenn vorhanden, der Stop-FrostAblage, erhöhen. Es gibt keinen Grund zur Beunruhigung im Falle von Geräuschen durch den Kompressor, diese sind normale Betriebsgeräusche.

BEDIENUNG DES GERÄTS

Einstellung des Thermostats

• Der Thermostat regelt

automatisch die Innentemperatur des Kühlschranks. Durch Drehen des Knopfes von 1 auf 5 können kältere Temperaturen erzielt werden.

• Die Stellung “ • “ zeigt, dass der

Thermostat geschlossen ist und keine Kühlung erfolgt.

• Für die kurzzeitige Lagerung von Lebensmitteln im Kühlschrank können Sie den Knopf

zwischen die niedrigste und mittlere Position (1-3) einstellen.

• Für die langfristige Lagerung von Lebensmitteln im Kühlschrank können Sie den Knopf

auf die mittlere Position (3-4) einstellen.

Bitte beachten: Raumtemperatur, Temperatur der frisch gelagerten Lebensmittel und

Häugkeit der Türöffnung beeinussen die Temperatur im Kühlschrank. Bei Bedarf die

Temperatureinstellung ändern.

• Wenn Sie das Gerät zum ersten Mal einschalten, wäre es ideal, wenn Sie es 24 Stunden

lang ohne Lebensmittel laufen lassen und die Tür nicht öffnen. Wenn eine sofortige Verwendung notwendig ist, sollten Sie das Einlagern großer Lebensmittelmengen vermeiden.

• Wenn das Gerät ausgeschaltet oder der Netzstecker gezogen wird, müssen Sie

mindestens 5 Minuten bis zum erneuten Einschalten warten, um den Kompressor nicht zu beschädigen.

• VORRATSSCHRANK (ohne Sternekennzeichnung): Vorratsschränke (Kühler) haben

kein Gefrierfach, können jedoch auf 4 - 6 °C abkühlen.

Warnhinweise zu Temperatureinstellungen

• Es wird im Hinblick auf die Efzienz des Kühlschranks nicht empfohlen, diesen in

Umgebungen mit weniger als 10 °C zu betreiben.

• Die Temperatureinstellung sollte auf die Häugkeit der Türöffnungen und die im

Kühlschrank aufbewahrte Lebensmittelmenge abgestimmt werden.

• Ihr Kühlschrank sollte, nachdem der Netzstecker eingesteckt wurde, je nach

Raumtemperatur bis zu 24 Stunden ohne Unterbrechung laufen, damit er komplett

gekühlt ist. Vermeiden Sie das häuge Öffnen der Kühlschranktür und lagern Sie

während dieses Zeitraums nicht viele Lebensmittel ein.

• Es kommt eine Zeitverzögerung von 5 Minuten zur Anwendung, wenn Sie den

Netzstecker ziehen und dann wieder einstecken oder wenn ein Stromausfall eintritt, um den Kompressor Ihres Kühlschranks vor Beschädigung zu schützen. Nach 5 Minuten beginnt Ihr Kühlschrank wieder normal zu arbeiten.

• Ihr Kühlschrank wurde für den Betrieb innerhalb der in den Normen festgelegten

Umgebungstemperaturbereiche ausgelegt, die der auf dem Informationsschild angegebenen Klimaklasse entsprechen. Im Hinblick auf die Kühlleistung empfehlen wir, den Kühlschrank nicht außerhalb der festgelegten Temperaturgrenzwerte zu betreiben.

• Dieses Gerät ist für die Verwendung bei Raumtemperatur innerhalb des Bereiches von

16 °C - 32 °C ausgelegt.

LAGERUNG VON LEBENSMITTELN IM GERÄT

• Der Kühlschrank dient dazu, frische Lebensmittel für einige Tage aufzubewahren.

• Platzieren Sie die Lebensmittel nicht in direktem Kontakt mit der Rückwand des

Kühlschranks. Lassen Sie etwas Platz um die Lebensmittel, damit die Luft zirkulieren kann.

• Stellen Sie keine heißen Lebensmittel oder dampfenden Flüssigkeiten in den Kühlschrank.

• Stellen Sie sicher, dass die Lebensmittel stets eingepackt sind oder in geschlossenen

Behältern aufbewahrt werden.

• Zur Verringerung der Feuchtigkeit und zur Vermeidung von Eisbildung keine Flüssigkeiten in

offenen Behältern in den Kühlschrank stellen.

• Wir empfehlen Ihnen, Fleisch lose einzupacken und auf der Glasablage oberhalb des

Gemüsefachs aufzubewahren, wo die Luft kühler ist.

• Lagern Sie Obst und Gemüse lose in den Gemüsebehältern.

• Um das Entweichen der kalten Luft zu vermeiden, die Tür nicht zu oft öffnen und nicht

längere Zeit offen stehen lassen.

REINIGUNG UND PFLEGE

• Trennen Sie das Gerät vor dem Reinigen von der Stromversorgung.

• Gießen Sie beim Reinigen des Geräts kein Wasser hinein.

• Stellen Sie sicher, dass kein Wasser in das Lampengehäuse und sonstige elektrische

Bauteile eintritt.

• Der Kühlschrank sollte regelmäßig mit einer Lösung aus Natron und lauwarmem Wasser

gereinigt werden.

• Reinigen Sie Zubehörteile separat mit Wasser und Geschirrspülmittel. Reinigen Sie diese

nicht im Geschirrspüler.

• Verwenden Sie keine scheuernden Produkte, Reinigungsmittel oder Seifen. Nach dem

Reinigen mit klarem Wasser spülen und sorgfältig abtrocknen. Wenn Sie die Reinigung beendet haben, stecken Sie den Netzstecker wieder mit trockenen Händen ein.

• Reinigen Sie den Kondensator mindestens zweimal pro Jahr mit einem Besen. Dies hilft

Ihnen Energiekosten zu sparen und die Leistungsfähigkeit zu steigern.

DIE STROMVERSORGUNG MUSS UNTERBROCHEN WERDEN. Abtauen

• Abtauen ndet automatisch während des Betriebs

im Kühlschrank statt; das Wasser wird in der Verdunstungsrinne gesammelt und verdunstet automatisch.

• Die Verdunstungsrinne und die Wasserablauföffnung

sollten regelmäßig mit dem Stöpsel des Tauwasserablaufs gereinigt werden, um zu

verhindern, dass sich Wasser am Kühlschrankboden sammelt, anstatt abzuießen.

• Sie können die Ablauföffnung auch reinigen, indem Sie ½ Glas Wasser hineinleeren.

Austausch der Glühbirne

Zum Austauschen der Glühbirne des Kühlschranks:

1. Das Gerät von der Stromversorgung trennen.

2. Die Haken an den Seiten der Leuchtenabdeckung drücken

und die Leuchtenabdeckung abnehmen.

3. Ersetzen Sie die vorhandene Glühbirne durch ein neue mit max. 15 W.

4. Bringen Sie die Leuchtenabdeckung wieder an. Warten Sie 5 Minuten und stecken Sie das

Netzkabel des Geräts wieder ein.

Austausch der LED-Beleuchtung

Wenn Ihr Kühlschrank über eine LED-Beleuchtung verfügt, kontaktieren Sie bitten den Helpdesk, da diese nur durch autorisiertes Personal getauscht werden darf.

TRANSPORT UND WECHSEL DES AUFSTELLUNGSORTES

Transport und Wechsel des Aufstellungsortes

• Die Originalverpackung und Polystyrol (PS) können bei Bedarf einbehalten werden.

• Das Gerät sollte während des Transports mit einer breiten Schnur oder einem starken

Seil gesichert werden. Die Anweisungen auf dem Wellpappekarton sind während des Transportes einzuhalten.

• Vor dem Transport oder dem Wechsel des Aufstellungsortes sollten alle beweglichen

Gegenstände (z. B. Ablagen, Gemüsebehälter…) aus dem Gerät entnommen oder mit Bändern gesichert werden, damit sie nicht beschädigt werden.

Transportieren Sie den Kühlschrank in aufrechter Position.

BEVOR SIE DEN KUNDENDIENST RUFEN

Wenn Ihr Kühlschrank nicht ordnungsgemäß arbeiten sollte, könnte es sich um ein geringfügiges Problem handeln. Prüfen Sie daher Folgendes.

Das Gerät arbeitet nicht. Prüfen Sie, ob:

• ein Stromausfall vorliegt.

• der Netzstecker ist nicht richtig eingesteckt oder ist lose.

• die Thermostateinstellung ist auf ““.

• die Steckdose ist defekt. Stecken Sie zur Überprüfung ein anderes Gerät, von dem Sie

wissen, dass es funktioniert, in die gleiche Steckdose ein.

Das Gerät funktioniert schlecht. Prüfen Sie, ob:

• Sie das Gerät zu voll geladen haben.

• die Gerätetür richtig geschlossen ist.

• zu wenige Belüftungsöffnungen im Küchenschrank vorhanden sind (siehe Angaben im

Installationshandbuch).

Geräuschentwicklung:

Das Kühlgas, das im Kühlkreis zirkuliert, kann leise Geräusche (Blubbern) erzeugen, selbst wenn der Kompressor nicht läuft. Machen Sie sich keine Sorgen, dies ist normal. Wenn Sie andere Geräusche hören, prüfen Sie Folgendes:

• Steht das Gerät fest, wie im Installationshandbuch beschrieben.

• Gegenstände auf dem Gerät vibrieren.

Wenn sich Wasser im unteren Teil des Kühlschranks bendet; prüfen Sie, dass:

• die Wasserablauföffnung nicht verstopft ist (reinigen Sie mit dem Stöpsel des

Tauwasserablaufs die Ablauföffnung).

Austausch der Glühbirne

• Wenn kein Strom vorhanden ist, sollte zum Schutz vor Schäden am Kompressor der

Netzstecker des Kühlschranks gezogen werden. Das Einstecken des Netzsteckers sollte 5 – 10 Minuten, nachdem die Stromversorgung wiederhergestellt wurde, erfolgen.

• Wenn Sie aus irgendwelchen Gründen den Netzstecker des Kühlschranks ziehen,

sollten Sie vor dem erneuten Einstecken mindestens 5 Minuten warten. Dies verhindert Schäden an den Kühlschrankbauteilen.

• Das Kühlaggregat Ihres Kühlschranks ist auf der Geräterückseite verborgen. Deshalb

können sich durch den Intervallbetrieb des Kompressors Wassertropfen oder Vereisung an der rückwärtigen Fläche des Kühlschranks bilden. Dies ist als normal anzusehen und es ist kein Abtauvorgang vorzunehmen, außer die Vereisung ist zu stark.

• Beabsichtigen Sie, Ihren Kühlschrank längere Zeit nicht zu benutzen (z. B.

Sommerferien), den Thermostat auf «•» drehen. Nach dem Abtauen den Kühlschrank reinigen und die Tür offen lassen, um Feuchtigkeits- und Geruchsbildung zu vermeiden.

• Sollte das Problem bestehen bleiben, nachdem Sie oben genannte Anweisungen befolgt

haben, kontaktieren Sie bitte die nächstgelegene, autorisierte Servicestelle.

• Das von Ihnen erworbenen Gerät ist für die Verwendung im Haushalt ausgelegt und

darf nur zu Hause und für die genannten Zwecke eingesetzt werden. Es ist nicht gewerbliche oder gemeinschaftliche Nutzung geeignet. Wenn der Käufer das Gerät nicht dementsprechend verwendet, weisen wir darauf hin, dass der Hersteller und der Händler nicht für Reparaturen oder Störungen während des Garantiezeitraums haften.

Energiespartipps

1. Das Gerät in einem kühlen, gut belüfteten Raum aufstellen. Keinem direkten Sonnenlicht

aussetzen und nicht neben Hitzequellen (Heizkörper, Herd usw.) stellen. Anderenfalls eine Dämmplatte verwenden.

2. Lassen Sie warme Speisen und Getränke außerhalb des Geräts abkühlen.

3. Decken Sie Getränke oder Flüssigkeiten ab, wenn Sie diese in das Gerät stellen, ande-

renfalls steigt die Feuchtigkeit im Gerät an. Demzufolge verlängert sich dessen Arbeitszeit. Das Abdecken von Getränken und sonstigen Flüssigkeiten hilft auch, Geruch und Geschmack zu bewahren.

4. Vermeiden Sie es, die Gerätetür längere Zeit offen stehen zu lassen oder diese zu häug

zu öffnen. Es tritt dabei warme Luft in den Kühlschrank ein und bewirkt, dass sich der Kompressor unnötig oft einschaltet.

5. Halten Sie die Abdeckungen der unterschiedlichen Temperaturfächer (Gemüsefach,

Kühler usw.) geschlossen.

6. Die Türdichtung muss sauber und biegsam sein. Abgenutzte Dichtungen ersetzen.

GERÄTETEILE UND FÄCHER

Diese Darstellung dient nur zur Information über die Geräteteile.

Die Teile können je nach Gerätemodell unterschiedlich sein.

1. Thermostatregler

2. Kühlschrankablageächen

3. Gemüsefachabdeckung

4. Gemüsefächer

5. Linker & rechter Fuß

6. Abstellfach für Flaschen

7. Türablagen

8. Eierbehälter

1. Thermostatregler

2. Kühlschrankablageächen

3. Gemüsefachabdeckung

4. Gemüsefächer

5. Abstellfach für Flaschen

6. Türablagen

7. Butterfachabdeckung *

8. Eierbehälter

* Bei einigen Modellen

Installationsanleitung und Türanschlagwechsel für Ausführungen mit Schiene und Scharnieren

! Es wird empfohlen, die Installation durch autorisiertes, technisches Personal ausführen zu

lassen

! Vor der Installation die Anleitungen aufmerksam durchlesen. ! Den Kühlschrank/Gefrierschrank nur in standsichere Küchenschränke einbauen. ! Die Schrankabmessungen ändern sich durch das Material der Verkleidungsleiste

1. Wenn die Verkleidungsleiste1 aus Kunststoff ist, für die Schrankabmessungen in (Tabelle

1/B1) nachsehen.

2. Wenn die Verkleidungsleiste1 aus Metall ist, für die Schrankabmessungen in (Tabelle 1/

B2) nachsehen.

! Bei Bedarf den Türanschlag entsprechend den Anleitungen wechseln.

1. Siehe Abb. A für die notwendigen Befestigungselemente.

2. Die Verkleidungsleiste1 in den Schlitz einsetzen und mit den Schrauben6 anschrauben.

(Abb. D)

3. Das Stromkabel durch den Belüftungsschacht führen und so positionieren, dass das

Gerät nach dem Aufstellen leicht eingesteckt werden kann. (Abb. B - Abb. C)

4. Den Dichtungsstreifen4 an der Seitenwand des Geräts abnehmen und auf der den

Türscharnieren des Geräts entgegengesetzten Seite aufstecken. (Abb. D - Abb. E)

5. Das Gerät anheben und in den Küchenschrank schieben.

6. Das Gerät an die den Türscharnieren entgegengesetzte Seite schieben. Dafür sorgen,

dass der Dichtungsstreifen2 den Raum zwischen dem Gerät und dem Küchenschrank abdeckt.

7. Die vorderen Füße auf die Frontäche des Küchenschranks ausrichten. (Abb. F)

8. Die vorderen Füße mit den Schrauben5 anschrauben. (Abb. F)

9. Die Verkleidungsleiste1 mit den Schrauben5 an den Küchenschrank schrauben. (Abb.

10. Die Führungen3 mit den Schrauben6 an die Gerätetür schrauben. (Abb. H)

11. Die Gerätetür im rechten Winkel geöffnet an die Tür des Küchenschranks lehnen.

12. Die Schienen4 in die Führungen3 einschieben, dabei die Fuge ausrichten. (Abb. H)

13. Die Schienen4 mit den Schrauben5 an die Schranktür schrauben. (Abb. H)

14. Auf der Griffseite zwischen dem Küchenschrank und seiner Tür durch Anpassen der

Führungen3 einen Spalt von 1~2 mm einstellen. Dies ist für die Gerätefunktion unbe-

dingt erforderlich. (Abb. H)

Abbildung A

Abbildung B Abbildung C

A B1 (

Kunststoff

) B2 (Metal)

875 875 - 895 875 - 883

Table 1

Tabelle 1

Abbildung D Abbildung E

Abbildung GAbbildung F

Abbildung H

Abbildung J

Abbildung K

Türanschlagwechsel

1. Die Gerätetür14 öffnen. (Abb. J)

2. Das Türscharnier15 demontieren und die Gerätetür14 an einen sicheren Ort stellen.

(Abb. K)

3. Den Türscharnierstift16 ausschrauben und an der gegenüberliegenden Seite fest-

schrauben und die Tür wieder an einen sicheren Ort stellen. (Abb. Ka)

4. Den unteren Türstift18 auf die gegenüberliegende Seite versetzen. (Abb. Kb)

5. Die Bohrlochstopfen17 auf die gegenüberliegende Seite versetzen. (Abb. Kc)

6. Die Gerätetür14 über dem unteren Türstift18 platzieren und den Türscharnierstift16 in

die Scharnierbohrung auf der Gerätetür14 einsetzen. Dann das Türscharnier15 fest an der der ursprünglichen Position gegenüberliegenden Seite anschrauben. (Abb. K)

Installationsanleitungen für Produkte mit Hettich-Scharnieren

! Es wird empfohlen, diese Installation durch autorisiertes, technisches Personal ausführen

zu lassen.

1. Wenn die Verkleidungsleiste

le 1/B1) nachsehen.

2. Wenn die Verkleidungsleiste

B2) nachsehen.

(1)

aus Kunststoff ist, für die Schrankabmessungen in (Tabel-

(1)

aus Metall ist, für die Schrankabmessungen in (Tabelle 1/

! Bei Bedarf den Türanschlag entsprechend den Anleitungen wechseln.

1. Siehe Abb . A für die notwendigen Befestigungselemente.

2. Die Verpackung öffnen. Den Dichtungsabstandhalter

chen, wie in Abbildung D gezeigt. Der mittlere Teil ist die Türanschlagschiene beiden anderen Teile sind Abstandhalter der Schranktür

3. Die Verkleidungsleiste

(1)

in den Schlitz einsetzen und mit den Schrauben

ben. (Abb. E)

4. Das Stromkabel durch den Belüftungsschacht führen und so positionieren, dass das

Gerät nach dem Aufstellen leicht eingesteckt werden kann. (Abb. B - Abb. C)

5. Den Dichtungsstreifen

(4)

auf die Höhe des Rücksprungs schneiden und auf der den

Türscharnieren des Geräts entgegengesetzten Seite aufstecken. (Abb. E)

6. Das Gerät anheben und in den Küchenschrank schieben.

7. Das Gerät über die Scharniere an den Küchenschrank lehnen und den vorderen Fuß auf

die Frontäche des Küchenschranks ausrichten. (Abb. F)

8. Die Gerätetür öffnen und den vorderen Fuß mit Schrauben

9. Die Verkleidungsleiste

(1)

mit den Schrauben

(7)

(Abb. G)

10. Die Scharniere mit den Schrauben

11. Die Gerätetür schließen. Die Muttern

12. Die Auskleidungen der Streifen auf den Türanschlagschienen

(12)

ben

aus der Gerätetür schrauben und abnehmen. (Abb. H)

Türanschlagschienen

Bohrungen der Gerätetür eingesetzt werden. Die vordere Fläche der Türanschlagschie-

10)

nen(

und die Gerätetür parallel aufeinander ausrichten. Die Türanschlagschienen

(10)

auf der Gerätetür platzieren, indem die Lagernaben auf den

(7)

an den Küchenschrank schrauben. (Abb. G)

(14)

, Unterlegscheiben

auf der Gerätetür stecken lassen. (Abb. H)

13. Den Türanschlag

(2)

in die Türanschlagschienen

14. Die Auskleidungen der Streifen auf der Vorderseite des Türanschlags

15. Die Auskleidungen der Streifen auf den Abstandhaltern der Schranktür

und näher an den oberen Ecken auf die Schranktür stecken(15). (Abb. K)

16. Lehnen Sie die Küchenschranktür

(15)

an den Türanschlag

Abstandhalter der Schranktür(11) an den linken, rechten und oberen Kanten auf die Seiten des Küchenschranks oder die Fronttüren der danebenliegenden und oberen Küchenschränke aus. (Abb. K)

(9)

nehmen und in drei Teile bre-

(11)

. (Abb. D)

(7)

anschrauben. (Abb. G)

(10)

. Die

(8)

anschrau-

an den Küchenschrank schrauben.

(13)

und Einstellschrau-

(10)

herausnehmen. Die

(10)

einschieben. (Abb. J - Abb. K)

(2)

herausnehmen.

(11)

herausnehmen

(2)

. Richten Sie dabei die

(10)

17. Stellen Sie sicher, dass die Küchenschranktür

Ziehen Sie an der Schranktür

Anschlagschienen

(15)

tür

stecken bleibt. (Abb. L)

18. Legen Sie die Schranktür

den Schrauben

19. Um etwaige Möbelfehler zu beseitigen, gibt es Abstandhalter aus Kunststoff

Türanschlag

20. Entfernen Sie die Türanschlagschienen

stellschrauben

(10)

gleiten. Beachten Sie, dass der Türanschlag

(7)

an die Schranktür

(2)

stecken. Entfernen Sie diese Abstandhalter aus Kunststoff

(12)

in die Bohrungen auf der Gerätetür. Lassen Sie dabei den notwendi-

(15)

und lassen Sie dabei den Türanschlag

(15)

auf den Boden und schrauben Sie den Türanschlag

(15)

gen Platz, indem Sie die Abstandhalter für die Schranktür

21. Öffnen Sie die Gerätetür. Platzieren Sie die Schranktür

Sie die Einstellschrauben(12) in die Schlitze am Türanschlag

22. Platzieren Sie die Unterlegscheiben

stellschrauben

(12)

. (Abb. N)

(13)

und schrauben Sie die Muttern

(15)

auf dem Türanschlag

. (Abb. L)

(10)

von der Gerätetür. Schrauben Sie die Ein-

(11)

verwenden. (Abb. N)

(15)

auf der Gerätetür und setzen

(2)

ein. (Abb. N)

(2)

steckt.

(2)

aus den

(2)

auf der Schrank-

(A)

, die am

(A)

. (Abb. M)

(14)

auf die Ein-

23. Ein Spalt von 1~2 mm zwischen dem Küchenschrank und der Schranktür ist für die

Gerätefunktion unbedingt notwendig. Schließen Sie die Tür und nehmen Sie die Feineinstellung der Schranktür die vertikale Anpassung vor. Mithilfe der Schlitze an den Türanschlägen

(15)

durch Ein- oder Ausschrauben der Einstellschrauben

(2)

können die

anderen Richtungen angepasst werden. (Abb. P1)

24. Platzieren Sie die unteren Türbefestigungen

der Gerätetür und der Schranktür mit den Schrauben

(6)

an die Gerätetür. (Abb. O)

(15)

. Schrauben Sie die unteren Türbefestigungen

25. Schrauben Sie die unteren Türbefestigungen

(5)

an der Gerätetürunterkante zwischen

(5)

mit Schrauben

(7)

an die Schranktür

(Abb. O)

26. Für die Anpassung des Abstands zwischen der oberen Küchenschranktür

dem Schrank können Sie die Schrauben

oberen Gerätetür Türbefestigungen

(19)

und der oberen Schranktür

(5)

anpassen, während Sie die Schrauben

27. Schieben Sie Anschlagabdeckung

(6)

lösen und dann den Abstand zwischen der

(15)

durch den Federeffekt der unteren

(3)

auf den Türanschlag

(6)

wieder einschrauben.

(2)

. (Abb. P2)

(15)

und

(2)

(12)

mit

für

(5)

(15)

Abb. A

Abb. B

A B1 (

Kunststoff

) B2 (Metall)

875 875 - 895 875 - 883

Tabelle 1

Abb. C Abb. D

Abb. E

Abb. F

Abb. G

Abb. H Abb. J

Abb. L

Abb. K

Abb. M Abb. N

215

Abb. P1

Abb. P2

Abb. O Abb. P

Abb. R

Abb. T

Türanschlagwechsel ! Achten Sie darauf, Ihre Finger nicht in den

Scharnieren einzuklemmen (oberes Türscharnier und unteres Türscharnier

1. Öffnen Sie die Gerätetür

2. Schrauben Sie die Schrauben auf der Frontäche

der Gerätetür

(19)

(20-b)

(19)

. (Abb. P)

aus. Stellen Sie die Gerätetür

an einem sicheren Ort ab. (Abb. S)

3. Versetzen Sie die Bohrlochstopfen auf der Front-

äche der Gerätetür

(19)

in die Bohrungen auf der

entgegengesetzten Seite. (Abb. S)

4. Öffnen Sie das obere Türscharnier untere Türscharnier

(20-b)

. (Abb. S) und demontie-

ren Sie diese. (Abb. T)

5. Versetzen Sie die Bohrlochstopfen auf die gegenüberliegende Seite. (Abb. T)

6. Bauen Sie das obere Türscharnier untere Türscharnier

(20-b)

an den ihrer ursprünglichen Position gegenüberliegenden Ecken ein. (Abb. T)

(20-a)

und das

(20-a)

und das

Abb. S

(20-a)

(19)

CONSIGNES DE SÉCURITÉ

Il est important de les lire et de les respecter

Avant d’utiliser l’appareil, lire

attentivement les consignes de

sécurité. Conservez-les à portée pour consultation ultérieure. Le présent manuel et l’appareil lui-

même contiennent des consignes de

sécurité importantes qui doivent être lues et observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l’appareil, ou d’un mauvais réglage des commandes.

Les enfants en bas âge (0-3 ans) doivent être tenus à l’écart de l’appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l’écart de l’appareil sauf s’ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l’expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d’une personne responsable leur ayant expliqué l’utilisation de l’appareil en toute sécurité, ainsi que les dangers potentiels. Les enfants ne doivent pas jouer avec l’appareil. Les enfants ne doivent pas nettoyer, ni procéder à l’entretien de l’appareil sans surveillance.

UTILISATION AUTORISÉE

ATTENTION : Cet appareil n’est pas conçu pour fonctionner à l’aide d’un dispositif de commutation externe, comme une minuterie ou un système de télécommande.

Cet appareil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants :

cuisines pour le personnel dans les magasins, bureaux et autres

environnements de travail ; dans les fermes ; Par les clients dans les

hôtels, motels, chambres d’hôtes, et autres résidences similaires.

Cet appareil n’est pas conçu pour une utilisation professionnelle. N’utilisez pas l’appareil en extérieur.

L’ampoule utilisée dans l’appareil est spécialement conçue pour des

appareils ménagers et ne convient

pas à l’éclairage général d’une pièce au domicile (Règlement CE 244/2009).

L’appareil est conçu pour

fonctionner dans des endroits où la

température ambiante se trouve dans les plages suivantes, en fonction de la classe climatique indiquée sur la plaque signalétique. L’appareil peut ne pas fonctionner correctement s’il est exposé pendant une période prolongée à des températures non comprises dans la plage spéciée.

Températures ambiantes classe climatique :

SN: De 10 à 32 °C ST: De 16 à 38 °C; N: De 16 à 32 °C T: De 16 à 43 °C

Cet appareil ne contient pas de

CFC. Le circuit de réfrigérant contient du R600a (HC). Appareils avec isobutane (R600a) : l’isobutane est un gaz naturel qui n’est pas nuisible à l’environnement, mais il est inammable. Par conséquent, assurez-vous que les tuyaux du circuit réfrigérant ne sont pas endommagés, surtout lorsque vous videz le circuit réfrigérant.

AVERTISSEMENT : N’endommagez pas les tuyaux du circuit de refroidissement de l’appareil.

AVERTISSEMENT : Veillez à ce que les ouvertures de ventilation, dans l’enceinte de l’appareil ou dans la structure intégrée, soient dénuées d’obstructions.

AVERTISSEMENT : N’utilisez pas des moyens mécaniques, électriques ou chimiques différents de ceux recommandés par le fabricant pour accélérer le processus de décongélation.

AVERTISSEMENT : N’utilisez pas ou ne placez pas les dispositifs électriques à l’intérieur des compartiments de l’appareil s’ils ne sont pas du type expressément autorisé par le fabricant.

AVERTISSEMENT : Les machines à glaçons et/ou les distributeurs d’eau non directement raccordés à l’arrivée d’eau doivent être remplis uniquement avec de l’eau potable.

N’entreposez pas les substances explosives comme les aérosols et ne placez pas ou n’utilisez pas d’essence ou d’autres matériaux inammables dans ou près de l’appareil.

N’avalez pas le contenu (non toxique) des sacs de glace (dans certains modèles). Ne mangez pas de glaçons ou de bâtonnets glacés

immédiatement après les avoir

sortis du congélateur; ils pourraient provoquer des brûlures par le gel.

Pour les produits conçus pour utiliser un ltre à air à l’intérieur d’un couvercle de ventilateur accessible, le ltre doit toujours être en place lorsque le réfrigérateur est en marche.

Ne stockez pas de récipients en verre avec des liquides dans le compartiment congélateur ; ils

pourraient se briser. N’obstruez pas le ventilateur (si disponible) avec des aliments. Après avoir placé les aliments, vériez

si la porte des compartiments ferme

correctement, en particulier la porte du congélateur.

Les joints endommagés doivent

être remplacés dès que possible.

Utilisez le compartiment

réfrigérateur uniquement pour stocker

les aliments frais et le compartiment

congélateur uniquement pour stocker les aliments surgelés, congeler les aliments frais, et faire des glaçons.

Évitez de mettre des aliments non emballés en contact direct avec les surfaces intérieures du compartiment réfrigérateur ou du compartiment congélateur. Les appareils peuvent être équipés de compartiments spéciaux (compartiment fraîcheur, compartiment « Zéro degré »,...). Sauf spécication différente dans la brochure du produit, ils peuvent être retirés tout en maintenant des performances équivalentes.

Le c-pentane est utilisé en

tant qu’agent gonant dans la mousse d’isolation et est un gaz inammable.

INSTALLATION

L’appareil doit être manipulé et installé par au moins deux personnes

- vous pourriez vous blesser. Utilisez des gants de protection pour le déballage et l’installation - vous pourriez vous couper.

L’installation, incluant l’alimentation en eau (selon le modèle), et les connexions électriques, ainsi que les réparations, doivent être exécutées par un technicien qualié. Ne procédez à aucune réparation

ni à aucun remplacement de pièce sur l’appareil autre que ceux spéciquement indiqués dans le guide d’utilisation. Gardez les enfants à l’écart du site d’installation. Après avoir déballé l’appareil, assurez-vous qu’il n’a pas été endommagé pendant le transport. En cas de problème, contactez le détaillant ou le Service Après-vente le plus près. Une fois installé, gardez le matériel d’emballage (sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s’étouffer. L’appareil ne doit pas être branché à l’alimentation électrique lors de l’installation - vous pourriez vous électrocuter. Au moment de l’installation, assurezvous que le câble d’alimentation n’est pas endommagé par l’appareil - risque d’incendie ou de choc électrique. Allumez l’appareil uniquement lorsque l’installation est terminée.

Prenez garde à ne pas endommager les sols (p. ex., les parquets) lorsque vous déplacez l’appareil. Installez l’appareil sur un sol ou des supports sufsamment résistants pour supporter son poids et dans un endroit adapté à sa taille et à son utilisation. Lors de l’installation de l’appareil, assurez-vous qu’il n’est pas placé près d’une source de chaleur et que les quatre pieds sont stables et reposent sur le sol, en les réglant au besoin. Assurez-vous aussi que l’appareil est parfaitement de niveau en utilisant un niveau à bulle. Attendez au moins deux heures avant de brancher l’appareil pour s’assurer que le circuit de réfrigération atteint son efcacité maximum. Toutes les dimensions et

espacements nécessaires pour l’installation de l’appareil sont indiqués dans la brochure d’instructions pour l’installation.

AVERTISSEMENT : Lors de la mise en place de l’appareil, assurezvous que le câble d’alimentation n’est pas coincé ou endommagé.

AVERTISSEMENT : pour éviter tout danger dû à l’instabilité, le positionnement ou le montage de l’appareil doit être effectué conformément aux instructions du fabricant. Il est interdit de placer le réfrigérateur de sorte que le tuyau métallique d’une cuisinière à gaz, les tuyaux métalliques de gaz ou d’eau, ou les câbles électriques soient en contact avec la paroi arrière du réfrigérateur (bobine de condenseur).

AVERTISSEMENTS ÉLECTRIQUES

Il doit être possible de débrancher l’appareil de l’alimentation électrique en retirant la che de la prise de courant si elle est accessible, ou à l’aide d’un interrupteur multipolaire en amont de la prise de courant, conformément aux règles de câblage et l’appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.

N’utilisez pas de rallonge, de prises multiples ou d’adaptateurs. Une fois l’installation terminée, l’utilisateur ne devra plus pouvoir accéder aux composantes électriques. N’utilisez pas l’appareil si vous êtes mouillé ou si vous êtes pieds nus. N’utilisez pas cet appareil si le câble d’alimentation ou la prise de courant sont endommagés, si l’appareil ne fonctionne pas correctement, ou s’il a été endommagé ou échappé.

Si le câble d’alimentation est endommagé, remplacez-le avec un

câble identique par le fabricant ou un de ces techniciens autorisée, ou un technicien qualié pour éviter les dangers d’électrocution.

AVERTISSEMENT : Ne placez pas les prises portables multiples ou les alimentations électriques portables à l’arrière de l’appareil.

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT : Assurezvous que l’appareil est éteint et débranché du réseau électrique avant d’effectuer l’entretien - vous pourriez vous électrocuter ; n’utilisez jamais d’équipement de nettoyage à vapeur risque de choc électrique.

N’utilisez pas de nettoyants abrasifs ou rugueux comme les vaporisateurs pour fenêtre, nettoyants, liquides inammables, nettoyant pour cire, détergents concentrés,

désinfectants et nettoyants contenant

des produits pétroliers ou des particules de plastique à l’intérieur et sur le contour et les joints de la porte. N’utilisez pas d’essuie-tout, de tampons à récurer, ou autres outils de nettoyage rugueux.

ÉLIMINATION DES MATÉRIAUX

D’EMBALLAGE

Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole de recyclage .

Les différentes parties de l’emballage doivent donc être jetées de manière responsable et

en totale conformité avec la réglementation

des autorités locales régissant la mise au rebut de déchets.

MISE AU REBUT DES APPAREILS

ÉLECTROMÉNAGERS

Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant à la réglementation locale en matière d’élimination des déchets. Pour toute information supplémentaire sur

le traitement et le recyclage des appareils

électroménagers, contactez le service local

compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l’appareil. Cet appareil est certié conforme à la Directive européenne 2012/19/ UE relative aux déchets d’équipements électriques et électroniques (DEEE). En s’assurant que ce produit est correctement mis au rebut, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé.

Le symbole gurant sur le produit et sur la documentation qui l’accompagne indique que cet appareil ne doit pas être traité comme un déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.

CONSEILS RELATIFS À

L’ÉCONOMIE D’ÉNERGIE

Pour garantir une ventilation adéquate, suivez les instructions d’installation. Une aération insufsante à l’arrière du produit augmente la consommation d’énergie et réduit l’efcacité du refroidissement. L’ouverture fréquente de la porte peut augmenter la consommation d’énergie. La température interne de l’appareil et la consommation d’énergie peuvent être affectées par la température ambiante et l’endroit où l’appareil est installé. Le réglage de la température doit toujours prendre ces facteurs en compte. Évitez le plus possible d’ouvrir les portes. Lors de la décongélation des produits surgelés, placez-les dans le réfrigérateur. La basse température des produits surgelés refroidit les aliments dans le réfrigérateur. Laissez refroidir les aliments et boissons chaudes avant de les placer dans l’appareil. Le positionnement des tablettes dans le réfrigérateur n’affecte pas l’utilisation efcace de l’énergie. Les aliments doivent être placés sur les tablettes de sorte à assurer une bonne circulation de l’air (les aliments ne doivent pas être en contact les uns avec les autres et une certaine distance entre

les aliments et la paroi arrière doit être

maintenue). Vous pouvez augmenter la capacité de

stockage des aliments congelés en enlevant

des paniers et si elle est présente, l’étagère Antigivre. Ne vous inquiétez pas des bruits provenant du compresseur qui sont des bruits de fonctionnement normaux.

COMMENT FAIRE FONCTIONNER L‘APPAREIL

Réglage du thermostat

• Le thermostat régule

automatiquement la température intérieure du réfrigérateur. En tournant le bouton de la position 1. à 5., des températures plus froides peuvent être obtenues.

• La position « • » montre que le thermostat est fermé et aucun refroidissement n‘a lieu.

Pour un stockage à court terme de l‘aliment dans le réfrigérateur, vous pouvez régler le bouton entre les positions minimum et maximum (1-3).

• Pour un stockage à long terme des aliments dans le réfrigérateur, vous pouvez régler le

bouton dans la position moyenne (3-4).

Il faut noter que : La température ambiante, la température des aliments fraîchement stockés et la fréquence d‘ouverture de la porte affectent la température dans le compartiment réfrigérateur. Si nécessaire, changer le réglage de la température.

• Lorsque vous allumez pour la première fois l‘appareil, vous devez idéalement essayer

de le faire fonctionner sans aucun aliment pendant 24 heures et ne pas ouvrir la porte. Si vous avez besoin de l‘utiliser immédiatement, essayez de ne pas stocker une grande quantité d‘aliments à l‘intérieur.

• Si l‘unité est éteinte ou débranchée, vous devez laisser passer au moins 5 minutes avant

de redémarrer pour ne pas endommager le compresseur.

• GARDE-MANGERS (sans étoile) : Les garde-mangers (refroidisseurs) n‘ont pas de

compartiment congélateur mais peuvent refroidir jusqu‘à 4 - 6°C.

Avertissements à propos des réglages de température

• Il n‘est pas recommandé de faire fonctionner votre réfrigérateur dans des

environnements dont la température est inférieure à 10°C en termes de rendement.

• Les réglages de température doivent être effectués selon la fréquence d‘ouverture de la

porte et la quantité d‘aliments conservée à l‘intérieur du réfrigérateur.

• Votre réfrigérateur doit être actionné jusqu‘à 24 heures selon la température ambiante

sans interruption après avoir été branché pour pouvoir être totalement refroidi. N‘ouvrez pas les portes de votre réfrigérateur fréquemment et ne placez pas trop d‘aliments à l‘intérieur pendant cette période.

• Une fonction de report de 5 minutes est appliquée pour éviter des dommages au

compresseur de votre réfrigérateur, lorsque vous débranchez l‘appareil et le rebranchez pour l‘utiliser ou en cas de coupure de courant. Votre réfrigérateur commencera à fonctionner normalement après 5 minutes.

• Votre réfrigérateur est conçu pour fonctionner à des intervalles de température

ambiante indiqués dans les normes, selon la classe climatique indiquée sur l‘étiquette d‘informations. Nous ne recommandons pas d‘utiliser votre réfrigérateur en dehors des limites de valeur de température indiquées en termes d‘efcacité de refroidissement.

• Cet appareil est conçu pour être utilisé à une température ambiante dans la plage de

16°C - 32°C.

CONSERVATION DES ALIMENTS DANS

L‘APPAREIL

• Le réfrigérateur est utilisé pour stocker des aliments frais pendant quelques jours.

• Disposez les aliments de façon à ce qu‘ils n‘entrent pas en contact direct avec la paroi arrière

du réfrigérateur. Laissez de la place autour des aliments pour permettre à l‘air de circuler.

• Ne placez pas d‘aliments encore chauds ou des liquides en cours d‘évaporation dans les

compartiments.

• Assurez-vous toujours que les aliments sont enveloppés ou rangés dans des récipients fermés.

• Pour réduire l‘humidité et éviter la formation de givre, ne placez jamais de liquides dans des

récipients non scellés dans le réfrigérateur.

• Nous vous recommandons d‘envelopper de manière lâche la viande et de la stocker sur

l‘étagère en verre juste au-dessus du bac à légumes, où l‘air est le plus froid.

• Stockez les fruits et légumes en vrac dans les contenants prévus à cet effet.

• Pour éviter que l‘air froid ne s‘échappe, essayez de ne pas ouvrir la porte trop souvent et ne la

laissez pas ouverte longtemps.

NETTOYAGE ET ENTRETIEN

• Débranchez l‘unité de l‘alimentation électrique avant de la nettoyer.

• Ne nettoyez pas l‘appareil en y versant de l‘eau.

• Assurez-vous que de l‘eau n‘entre pas dans le boîtier de l‘ampoule et d‘autres composants

électriques.

• Le réfrigérateur doit être nettoyé régulièrement en utilisant une solution de bicarbonate de

soude et d‘eau tiède.

• Nettoyer les accessoires séparément avec de l‘eau et du savon. Ne les nettoyez pas au lave-

vaisselle.

• N‘utilisez jamais de produits abrasifs ou de détergents. Après le lavage, rincez à l‘eau propre

et séchez minutieusement. Une fois que vous avez terminé le nettoyage, rebranchez la prise à l‘alimentation principale avec les mains sèches.

• Nettoyez le condenseur avec un balai au moins deux fois par an. Cela vous aidera à

économiser des coûts de l‘énergie et à augmenter la productivité.

L‘ALIMENTATION ÉLECTRIQUE DOIT ÊTRE DÉBRANCHÉE.

Dégivrage

• Le dégivrage se produit automatiquement dans le

réfrigérateur pendant le fonctionnement ; l‘eau est collectée par le plateau d‘évaporation et s‘évapore automatiquement.

• Le plateau d‘évaporation et le trou de vidange d‘eau de

dégivrage doivent être nettoyés régulièrement avec le bouchon de vidange de dégivrage pour éviter que l‘eau ne s‘accumule sur le fond du réfrigérateur au lieu de s‘écouler.

• Vous pouvez également nettoyer le trou de vidange en versant ½ verre d‘eau à l‘intérieur.

Remplacement de l‘ampoule

Lors du remplacement de l‘ampoule du réfrigérateur ;

1. Débrancher l‘unité de l‘alimentation électrique,

2. Appuyez sur les crochets sur les côtés du capot de

l‘ampoule et enlevez le capot de l‘ampoule

3. Remplacez l‘ampoule actuelle par une neuve d‘au plus 15 W.

4. Remplacez le capot de l‘ampoule et après avoir attendu 5 minutes, branchez l‘unité. Remplacement de l‘éclairage DEL

Si votre réfrigérateur est équipé d‘un éclairage DEL, contactez le service d‘assistance car seul le personnel autorisé peut le remplacer.

TRANSPORT ET MODIFICATION DE LA POSITION D‘INSTALLATION

• Les emballages d‘origine et du polystyrène expansé (PS) peuvent être conservés si

nécessaire.

• Pendant le transport, l‘appareil doit être xé avec une chaîne large ou une corde solide.

Les instructions indiquées sur la boîte ondulée doivent être suivies pendant le transport.

• Avant de transporter ou de modier la position de l‘installation, tous les objets mobiles (à

savoir tablettes, bacs...), doivent être sortis ou xés avec des bandes an d‘éviter qu‘ils ne soient endommagés.

Transportez votre réfrigérateur dans la position verticale.

AVANT D‘APPELER VOTRE SERVICE APRÈS-VENTE

Si votre réfrigérateur ne fonctionne pas correctement, il peut s‘agir d‘un problème mineur, il faut donc vérier ce qui suit.

L'appareil ne fonctionne pas,

Vériez si :

• Il y a une panne de courant.

• La prise électrique n‘est pas branchée correctement, ou est desserrée.

• Le réglage du thermostat est sur la position ““.

• La douille est défectueuse. Pour vérier cela, branchez un appareil dont vous êtes sûr

du fonctionnement dans la même prise.

L'appareil fonctionne mal,

Vériez si :

• Vous n‘avez pas surchargé l‘appareil.

• La porte est fermée correctement.

• Il n‘y a pas sufsamment de conduits de ventilation sur l‘unité de cuisine comme

mentionné dans le Manuel d‘installation.

S‘il y a du bruit :

Le gaz de refroidissement qui circule dans le circuit de réfrigérateur peut faire un léger bruit (bruit de bulles) même quand le compresseur ne fonctionne pas. Ne vous inquiétez pas, c‘est normal. Si vous entendez des sons différents, vériez si :

• L‘appareil est installé fermement comme décrit dans le Manuel d‘installation.

• Les objets dans l‘appareil vibrent.

S‘il y a de l‘eau dans la partie inférieure du réfrigérateur, Vériez si :

• le trou de vidange pour l‘eau n‘est pas obstrué (utilisez le bouchon de vidange de

dégivrage pour nettoyer le trou de vidange).

Recommandations

• Lorsqu‘il n‘y a pas d‘électricité, pour éviter tout dommage au compresseur, vous devez

débrancher le réfrigérateur. Vous devez attendre environ 5 – 10 minutes pour rebrancher après le rétablissement de l‘alimentation.

• Si vous débranchez le réfrigérateur pour quelque raison que ce soit, vous devez attendre

au moins 5 minutes avant de le rebrancher. Cela éviter des dommages aux composants du réfrigérateur.

• L‘unité de refroidissement de votre réfrigérateur est caché à l‘arrière de l‘appareil. Donc,

des gouttelettes d‘eau ou du givre peuvent se former sur la surface arrière de votre réfrigérateur du fait du fonctionnement du compresseur à intervalles spéciés.. Cela est normal, il n‘est pas nécessaire de réaliser un dégivrage tant que la glace n‘est pas excessive.

• Si vous n‘avez pas l‘intention d‘utiliser votre réfrigérateur pendant un long moment (par

exemple vacances d‘été), mettez le thermostat en position «•». Après le dégivrage, nettoyez votre réfrigérateur et laissez la porte ouverte pour éviter l‘humidité et les odeurs.

• Si le problème persiste bien que vous ayez suivi toutes les instructions ci-dessus,

consultez le Service Agréé le plus proche.

• L‘appareil que vous avez acheté est conçu pour une utilisation à domicile et ne peut

être utilisé que dans un but domestique et dûment indiqué. Il n‘est pas adapté à une utilisation commerciale ou commune. Si le consommateur utilise l‘appareil d‘une manière non conforme aux présentes instructions, nous insistons sur le fait que ni le producteur, ni le distributeur ne seront responsables de la moindre réparation ou panne pendant la période de garantie.

Conseils pour économiser de l‘énergie

1. Installez l‘appareil dans une pièce sèche bien ventilée, mais pas à la lumière directe du

soleil ou à proximité d‘une source de chaleur (telle qu‘un radiateur, une cuisinière, etc.). Autrement, utilisez une plaque isolante.

2. Laissez refroidir les aliments et boissons chaudes à l‘extérieur de l‘appareil.

3. Couvrez les boissons ou autres liquides lorsque vous les placez dans l‘appareil.

Autrement, l‘humidité augmente dans l‘appareil. Par conséquent, le temps de fonctionnement devient plus long. En outre, la couverture des boissons et liquides aide à préserver les odeurs et les goûts.

4. Essayez d‘éviter de garder les portes ouvertes trop longtemps ou d‘ouvrir les portes

trop fréquemment car l‘air chaud entrera dans l‘appareil et provoquera l‘allumage du compresseur inutilement et souvent.

5. Maintenez les couvercles des compartiments de différentes températures (bacs,

refroidisseur, ... etc) fermés

6. Le joint de porte doit être propre et pliable. Remplacez les joints s‘ils sont usés.

LES PIÈCES DE L‘APPAREIL ET DES

COMPARTIMENTS

Cette présentation est uniquement destinée à donner des informations sur les pièces de l‘appareil.

Les pièces peuvent varier selon le modèle d‘appareil.

1. Bouton du thermostat

2. Tablettes du réfrigérateur

3. Couvercle du bac à fruits et légumes

4. Bacs à fruits et légumes

5. PIEDS GAUCHE & DROIT

6. Tablette à bouteilles

7. Tablettes de la porte

8. Support à oeufs

1. Bouton du thermostat

2. Tablettes du réfrigérateur

3. Couvercle du bac à fruits et légumes

4. Bacs à fruits et légumes

5. Tablette à bouteilles

6. Tablettes de la porte

7. Couvercle de la tablette à beurre *

8. Support à oeufs

* Sur certains modèles

Instructions d‘installation et réversibilité de la porte pour les versions avec charnières

sur rail

! Il est recommandé que l‘installation soit réalisée par un personnel technique agréé ! Avant l‘installation, il convient de lire attentivement les instructions. ! Installez le réfrigérateur/congélateur dans des unités de cuisine stables uniquement. ! Les dimensions de l‘armoire sont différentes du fait du matériau du volet

1. Si le matériau du volet 1 est le plastique, regardez le (Tableau 1/B1) pour les dimensions

de l‘armoire.

2. Si le matériau du volet 1 est le métal, regardez le (Tableau.1/B2) pour les dimensions de

l‘armoire.

! Si nécessaire, inversez la porte en suivant les instructions.

1. Voir la g.A pour les composants de xation nécessaires.

2. Insérez le volet 1 dans la fente et vissez à l‘aide des vis 6. (g.D)

3. Passez le câble électrique à travers l‘arbre de ventilation et positionnez-le de sorte que

l‘appareil puisse être facilement branché une fois installé. (g.B - g.C)

4. Sortez le joint 4 situé sur le panneau latéral de l‘appareil et collez-le sur le côté inverse

des charnières de porte de l‘appareil. (g.D - g.E)

5. Soulevez l‘appareil et faites-le coulisser dans l‘unité de cuisine.

6. Poussez l‘appareil sur le côté inverse des charnières de porte à condition que le joint 2

couvre l‘espace entre l‘appareil et l‘unité de cuisine.

7. Alignez les pieds avant avec la surface avant de l‘unité de cuisine. (g.F)

8. Vissez les pieds avant en utilisant des vis 5. (g.F)

9. Vissez le volet 1 à l‘unité de cuisine en utilisant des vis 5. (g.G)

10. Vissez des guides 3 à la porte de l‘appareil avec des vis 6. (g.H)

11. Penchez la porte de l‘appareil sur la porte de l‘unité quand elle est ouverte à angle droit.

12. Faites coulisser les rails 4 dans les guides 3 en alignant la cannelure. (g.H)

13. Vissez les rails 4 à la porte de l‘unité avec des vis 5. (g.H)

14. Réglez un intervalle d‘1~2 mm sur le côté de la poignée entre l‘unité elle-même et la

porte de l‘unité en ajustant les guides 3. Cela est vital pour les performances de l‘appareil. (g.H)

Figure A

Figure B Figure C

A B1 (

Plastique

) B2 (Métal)

875 875 - 895 875 - 883

Table 1

Tableau 1

Figure D Figure E

Figure GFigure F

Figure H

Figure J

Figure K

Inversion de porte

1. Ouvrez la porte de l‘appareil 14. (g.J)

2. Démontez la charnière de porte 15 et mettez la porte de l‘appareil 14 dans un endroit

sûr. (g.K)

3. Dévissez la broche de charnière de porte 16 et vissez-la fermement sur le côté opposé

et mettez- la dans un endroit sûr. (g.K.a)

4. Mettez la broche inférieure de porte 18 sur le côté opposé. (g.K.b)

5. Placez les bouchons de trous 17 sur le côté opposé. (g.K.c)

6. Placez la porte de l‘appareil 14 sur la broche inférieure de porte 18 et insérez la

broche decharnière de porte 16 dans le trou de la charnière sur la porte de l‘appareil14

et ensuite vissez lacharnière de porte 15 fermement sur le côté opposé de la position originale. (g.K)

Instructions d‘installation pour le produit avec des charnières Hettich

! Il est recommandé que l‘installation soit réalisée par un personnel technique agréé. ! Avant l‘installation, il convient de lire attentivement les instructions. ! Installez le réfrigérateur/congélateur dans des unités de cuisine stables uniquement. ! Les dimensions de l‘armoire sont différentes du fait du matériau du volet

1. Si le matériau du volet

de l‘armoire.

2. Si le matériau du volet

l‘armoire.

(1)

est le plastique, regardez le (Tableau 1/B1) pour les dimensions

(1)

est le métal, regardez le (Tableau.1/B2) pour les dimensions de

! Si nécessaire, inversez la porte en suivant les instructions.

1. Voir la g.A pour les composants de xation nécessaires.

2. Ouvrez l‘emballage. Prenez l‘entretoise du joint

sur la gure D. La partie centrale est le rail de suspension de porte

parties sont les entretoises de porte

3. Insérez le volet

(1)

dans la fente et vissez à l‘aide de vis

(11)

de l‘unité. (g.D)

4. Passez le câble électrique à travers l‘arbre de ventilation et positionnez-le de sorte que

l‘appareil puisse être facilement branché une fois installé. (g.B - g.C)

5. Coupez le joint

(4)

à la hauteur de la cavité et collez-le sur le côté inverse des charnières

de porte de l‘appareil. (g.E)

6. Soulevez l‘appareil et faites-le coulisser dans l‘unité de cuisine.

7. Penchez l‘appareil sur l‘unité de cuisine à travers les charnières et alignez les pieds

avant avec la surface avant de l‘unité de cuisine. (g.F)

8. Ouvrez la porte de l‘appareil et vissez les pieds avant en utilisant des vis

9. Vissez le volet

(1)

à l‘unité de cuisine en utilisant des vis

10. Vissez les charnières à l‘unité de cuisine en utilisant des vis

11. Fermez la porte de l‘appareil. Dévissez et enlevez les écrous

boulons de réglage

12. Sortez les revêtements des bandes sur les rails de suspension de porte

rails de suspension de porte

sur les trous de la porte de l‘appareil, en alignant les surfaces avant des rails de

suspension de porte les rails de suspension de porte

13. Faites coulisser la suspension de porte

(12)

de la porte de l‘appareil. (g.H)

(10)

sur la porte de l‘appareil en insérant les bosselures

(10)

et la porte de l‘appareil parallèles les unes aux autres. Laissez

(10)

, coller sur la porte de l‘appareil. (g.H)

(2)

(g.J - g.K)

14. Sortez les revêtements des bandes sur le côté avant de la suspension de porte

15. Sortez les revêtements des bandes sur les entretoises de porte de l‘unité (11) et collez-

les sur la porte de l‘unité

16. Penchez la porte de l‘unité

de la porte de l‘unité

(15)

, plus près des angles supérieurs. (g.K)

(15)

(11)

à la suspension de porte

sur les bords gauche, droit et supérieur avec les côtés de l‘unité

ou les portes des unités de cuisine plus proches et supérieures. (g.K)

17. Assurez-vous que la porte de l‘unité

porte de l‘unité

suspension

porte de l‘unité

(15)

en laissant la suspension de porte

(10)

de la porte. Observez que la suspension de porte

(15)

. (g.L)

(15)

colle sur la suspension de porte

(9)

et freinez dans trois comme indiqué

(8)

. (g.E)

(7)

. (g.G)

(7)

(10)

. Les deux autres

. (g.G)

(14)

, les rondelles

(7)

. (g.G)

(13)

(10)

. Placez les

dans les rails de suspension de porte

(2)

, en alignant les entretoises

(2)

coulisser hors des rails de

(2)

. Tirez la

reste collée sur la

et les

(10)

(2)

18. Couchez la porte de l‘unité

de l‘unité

(15)

à l‘aide des vis

19. Pour surmonter certaines des erreurs de l’ameublement, il existe des cales en

plastique(A) collées sur la suspension de porte

(15)

sur le sol et vissez la suspension de porte

(7)

. (g.L)

(2)

. Enlevez ces cales en plastique(A).

(2)

à la porte

(g.M)

20. Enlevez les rails de suspension de porte

boulons de réglage

(12)

sur les trous de la porte de l’appareil en laissant l’espace

nécessaire en utilisant une cale de porte de l’unité

21. Ouvrez la porte de l’appareil. Placez la porte de l’unité

insérant des boulons de réglages

(10)

de la porte de l’appareil. Vissez les

(11)

. (g.N)

(15)

(12)

dans les fentes sur la suspension de porte

sur la porte de l’appareil en

(2)

(g.N)

22. Placez les rondelles

(13)

et vissez les écrous

(14)

sur les boulons de réglage

(12)

. (g.N)

23. un intervalle de 1~2 mm entre l’unité elle-même et la porte de l’unité est essentiel pour

les performances de l’appareil. Fermez la porte et faites un réglage précis de la porte de

(15)

l’unité

en vissant ou dévissant les boulons de réglage

et à l’aide des fentes sur la suspension de porte

24. Placez les xations inférieures de porte

porte de l’appareil et la porte de l’unité la porte de l’appareil avec des vis

(6)

. (g.O)

(15)

25. Vissez les xations inférieures de porte

(2)

(5)

sur le fond de la porte de l’appareil entre la

. Vissez les xations inférieures de porte

(5)

à la porte de l’unité

(12)

pour un ajustement vertical

pour d’autres directions. (g.P1)

(15)

à l’aide de vis

(7)

(5)

(g.O)

26. Pour régler l’espace entre la porte

pouvez dévisser les vis

et la porte supérieure de l’unité

(5)

porte

tout en revissant les vis

(6)

puis ajuster l’espace entre la porte supérieure de l’appareil(19)

27. Faites coulisser le capot de suspension

(15)

supérieure de l’unité et l’unité elle-même, vous

(15)

par l’effet ressort des xations inférieures de

(6)

(3)

sur la suspension de porte

(2)

. (g.P2)

Fig. A

Fig. B

A B1 (

Plastique)

) B2 (Métal))

875 875 - 895 875 - 883

Tableau 1

Fig. C Fig. D

Fig. E

Fig. F

Fig. G

Fig. H Fig. J

Fig. L

Fig. K

Fig. M Fig. N

215

Fig. P1

Fig. P2

Fig. O Fig. P

Fig. R

Fig. T

Fig. S

Inversion de porte ! Faites attention à ne pas vous pincer les doigts dans

les charnières (charnière supérieure de porte charnière inférieure de porte

1. Ouvrez la porte de l‘appareil

2. Dévissez les vis sur la surface avant de la porte de l‘appareil

(19)

. Mettez la porte de l‘appareil

(20-b)

)..

(19)

. (g.P)

(20-a)

(19)

dans un endroit sûr. (g.S)

3. Déplacez les bouchons de trou sur la surface

avant de la porte de l‘appareil

(19)

, aux trous sur le

côté inverse.(g.S)

4. Ouvrez la charnière supérieure de porte

la charnière inférieure de porte

(20-b)

(20-a)

. (g.S) et

démontez-les. (g.T)

5. Déplacez les bouchons de trou sur le côté opposé. (g.T)

6. Assemblez la charnière supérieure de porte

et la charnière inférieure de porte

(20-b)

(20-a)

aux angles

opposés de leur position d‘origine. (g.T)

VEILIGHEIDSVOORSCHRIFTEN

Belangrijk moet worden gelezen en in acht genomen

Lees voordat u het apparaat gaat gebruiken deze veiligheidsinstructies. Bewaar ze in de buurt voor toekomstige raadpleging. Deze instructies en het apparaat zelf zijn voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden opgevolgd. De fabrikant kan niet aansprakelijk gesteld worden voor schade die het gevolg is van het niet opvolgen van deze veiligheidsinstructies, oneigenlijk gebruik of een foute programmering van de regelknoppen.

Heel kleine kinderen (0-3 jaar) moeten uit de buurt van het apparaat blijven. Jonge kinderen (3-8 jaar) moeten uit de buurt van het apparaat blijven, tenzij ze de hele tijd onder toezicht staan. Kinderen vanaf 8 jaar en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mogen dit apparaat gebruiken indien ze onder toezicht staan of instructies hebben ontvangen over veilig gebruik en de mogelijke gevaren ervan begrijpen. Kinderen mogen niet spelen met het apparaat. De reiniging en het onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

TOEGESTAAN GEBRUIK

VOORZICHTIG: Het apparaat is niet geschikt voor inwerkingstelling met een externe schakelaar zoals een timer, of een afzonderlijk systeem met afstandsbediening.

Dit apparaat is bedoeld voor gebruik in huishoudelijke en gelijkaardige toepassingen zoals: personeelskeukens in winkels, kantoren en overige werkomgevingen; in landbouwbedrijven; door klanten in

hotels, motels, bed & breakfast en andere verblijfsomgevingen.

Dit apparaat is niet geschikt voor een professioneel gebruik. Gebruik het apparaat niet buiten.

De lamp die in het apparaat wordt

gebruikt is speciek ontworpen

voor huishoudapparaten en is niet geschikt voor ruimteverlichting (EG Verordening 244/2009).

Het apparaat is bedoeld voor gebruik op plaatsen waar de temperatuur binnen het volgende bereik komt, conform de klimaatklasse op het typeplaatje. Mogelijk werkt het apparaat niet correct indien het lange tijd op een temperatuur buiten het aangegeven bereik wordt gebruikt.

Omgevingstemperaturen van klimaatklasse:

SN: van 10 tot 32 °C ST: van 16 tot 38 °C; N: van 16 tot 32 °C T: van 16 tot 43 °C

Dit apparaat bevat geen

CFK. Het koelcircuit bevat R600a (HC). Apparaten met Isobutaan (R600a): isobutaan is een natuurlijk gas dat geen schadelijke invloed heeft op het milieu, maar wel ontvlambaar is. Zorg er daarom voor dat de koelcircuitleidingen niet beschadigd raken, vooral wanneer het koelcircuit geledigd wordt.

WAARSCHUWING: Beschadig de koelcircuitleidingen van het apparaat niet.

WAARSCHUWING: Houd de ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde

structuur vrij van obstakels.

WAARSCHUWING: Gebruik geen mechanische, elektrische of chemische middelen behalve de middelen aanbevolen door de fabrikant om het ontdooiproces te versnellen.

WAARSCHUWING: Gebruik of plaats geen elektrische apparaten binnenin de apparaatcompartimenten indien deze niet het type zijn dat uitdrukkelijk is goedgekeurd door de Fabrikant.

WAARSCHUWING: IJsmakers en/of waterdispensers die niet rechtstreeks op het waterleidingnet zijn aangesloten, mogen uitsluitend met drinkwater worden gevuld.

Sla geen ontplofbare stoffen zoals spuitbussen op en gebruik geen benzine of andere brandbare materialen in of in de buurt van het apparaat.

Slik de (niet-giftige) vloeistof uit de vrieselementen niet in (bij enkele modellen). Eet geen ijsblokjes of waterijsjes die net uit de vriezer komen, aangezien deze vriesbrandwonden kunnen veroorzaken.

Bij producten ontworpen voor

gebruik met een luchtlter in een

toegankelijke ventilatorafdekking,

moet het lter altijd zijn aangebracht

wanneer de koelkast in bedrijf is.

Bewaar geen glazen containers met vloeistoffen in het diepvriescompartiment, omdat ze kunnen breken. Blokkeer de ventilator (indien aanwezig) niet met levensmiddelen. Nadat de levensmiddelen in het apparaat zijn geplaatst dient gecontroleerd te worden of de deuren van de vakken goed sluiten, met name de deur van het vriesvak.

Een beschadigde afdichting dient

zo snel mogelijk vervangen te worden.

Gebruik het koelkastcompartiment uitsluitend voor het bewaren van vers voedsel en het diepvriescompartiment uitsluitend voor het bewaren van bevroren voedsel, het invriezen van vers voedsel en het maken van ijsblokjes.

Vermijd het bewaren van onverpakt voedsel in direct contact met interne oppervlakken van de koelkast- of diepvriescompartimenten. Apparaten kunnen over speciale compartimenten beschikken (vak voor verse etenswaar, nul gradenvak,...).

Indien niet anders gespeciceerd in

de productbeschrijving, kunnen deze compartimenten verwijderd worden zonder dat hierdoor de prestaties veranderen.

C-pentaan wordt gebruikt

als blaasmiddel in het isolatieschuim en is een licht ontvlambaar gas.

INSTALLATIE

Het apparaat moet gehanteerd en geïnstalleerd worden door twee of meer personen - risico van verwondingen. Gebruik beschermende handschoenen om uit te pakken en te installeren - risico van snijwonden.

Laat de installatie, m.i.v. de aansluiting op het waternet (indien van toepassing), de elektrische aansluitingen en reparaties door

een gekwaliceerd technicus

verrichten. Repareer of vervang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven wordt in de gebruikershandleiding. Houd kinderen uit de buurt van de installatieplaats. Controleer na het uitpakken van het apparaat

of het tijdens het transport geen beschadigingen heeft opgelopen. Neem in geval van twijfel contact op met uw leverancier of de dichtstbijzijnde Whirlpool Consumentenservice. Na de installatie moet het verpakkingsmateriaal (plastic, piepschuim enz.) buiten het bereik van kinderen bewaard worden - risico voor verstikking. Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u installatiewerkzaamheden uitvoert

- risico voor elektrocutie. Tijdens de installatie dient u ervoor te zorgen dat het apparaat de voedingskabel niet beschadigd - risico voor brand of elektrocutie. Activeer het apparaat alleen als de installatie is voltooid.

Zorg dat u de vloer (bijv. parket) niet beschadigt tijdens het verplaatsen van het apparaat. Installeer het apparaat op een vloer of steun die sterk genoeg is om het gewicht te kunnen hebben, en op een plaats die geschikt is voor grootte en gebruik. Controleer of het apparaat niet vlak naast een warmtebron staat en of de vier pootjes stevig op de vloer rusten, stel ze naar wens af en controleer of het apparaat exact horizontaal staat en gebruik hiervoor een waterpas. Wacht minstens twee uur alvorens het apparaat in te schakelen om zeker te stellen dat het koelcircuit volledig

efciënt is.

De ruimte die nodig is voor de installatie van het apparaat is aangegeven in de handleiding.

WAARSCHUWING: Zorg er bij het plaatsen van het apparaat voor dat de voedingssnoer niet geklemd zit of beschadigd is.

WAARSCHUWING: Om gevaar als gevolg van instabiliteit te voorkomen, moet de positionering of bevestiging van het apparaat worden uitgevoerd

volgens de instructies van de fabrikant. Het is verboden de koelkast dusdanig te plaatsen dat de metalen slang van de gaskachel, de metalen gasof waterleidingen of de elektrische draden in contact komen met de achterwand van de koelkast (condensatorspoel).

ELEKTRISCHE WAARSCHUWINGEN

Het moet mogelijk zijn het apparaat van het elektriciteitsnet af te koppelen door de stekker uit het stopcontact te halen of via een meerpolige netschakelaar die bovenstrooms van het stopcontact is geplaatst conform de bedradingsvoorschriften en het apparaat dient geaard te zijn conform de nationale veiligheidsnormen voor elektriciteit.

Gebruik geen verlengsnoeren, meervoudige stopcontacten of adapters. Als de installatie voltooid is, mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker. Gebruik het apparaat niet wanneer u natte voeten hebt of blootsvoets bent. Gebruik het apparaat niet als de stroomkabel of de stekker beschadigd is, als het apparaat niet goed werkt of als het beschadigd of gevallen is.

Als de voedingskabel beschadigd is, moet het door de fabrikant, zijn technicus of een gelijkaardig

gekwaliceerd persoon vervangen

worden door een identieke kabel, om gevaarlijke situaties en risico van elektrocutie te voorkomen.

WAARSCHUWING: Meerdere draagbare stopcontacten of draagbare voedingen mogen niet aan de achterkant van het apparaat worden geplaatst.

REINIGING EN ONDERHOUD

WAARSCHUWING: Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u installatiewerkzaamheden uitvoert; gebruik nooit stoomreinigers - risico van elektrocutie.

Gebruik op kunststof onderdelen, binnen- en deurranden of afdichtingen geen schurende of agressieve schoonmaakmiddelen zoals ruitensprays, schurende reinigingsmiddelen, brandbare vloeistoffen, schoonmaakwassen, geconcentreerde schoonmaakmiddelen, bleekmiddelen en reinigingsmiddelen die aardolieproducten bevatten. Gebruik geen papieren handdoeken, schuursponsjes of ander hard schoonmaakmateriaal.

VERWERKING VAN DE VERPAKKING

De verpakking kan volledig gerecycled worden, zoals door het recyclingssymbool wordt aangegeven .

De diverse onderdelen van de verpakking mogen daarom niet bij het gewone huisvuil worden weggegooid, maar moeten worden afgevoerd volgens de plaatselijke voorschriften.

AFDANKEN VAN HUISHOUDELIJKE APPARATUUR

Dit apparaat is vervaardigd van recyclebaar of herbruikbaar materiaal. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over behandeling, terugwinning en recycling van huishoudelijke apparaten kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit apparaat hebt gekocht. Dit apparaat is voorzien van het merkteken volgens de Europese Richtlijn 2012/19/EU inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product correct wordt afgedankt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de begeleidende documentatie geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar dat het ingeleverd moet worden bij een speciaal inzamelingscentrum voor de recycling van elektrische en elektronische apparatuur.

TIPS OM ENERGIE TE BESPAREN

Volg de installatie-instructies om voldoende ventilatie te garanderen. Door onvoldoende ventilatie aan de achterzijde van het product neemt het energieverbruik toe en neemt de

koelefciëntie af.

Wanneer de deur vaak wordt geopend kan dit leiden tot een verhoogd Energieverbruik. De interne temperatuur van het apparaat en het Energieverbruik worden beïnvloed door de omgevingstemperatuur en de plaats waar het apparaat opgesteld is. Bij het instellen van de temperatuur moet rekening gehouden worden met deze factoren. Beperk het openen van deuren tot een minimum. Plaats diepgevroren etenswaren die u wilt ontdooien in de koelkast. De lage temperatuur van de diepgevroren etenswaar koelt de etenswaar in de koelkast. Laat warme gerechten en dranken eerst afkoelen voordat ze in het apparaat geplaatst worden. De positionering van de platen in de

koelkast heeft geen invloed op het efciënte

energiegebruik. De etenswaar dient zodanig op de platen geplaatst te worden om voor voldoende luchtcirculatie te zorgen (de verschillende etenswaar dient elkaar niet te raken en de afstand tussen de etenswaar en de achterwand moet behouden blijven). U kunt de opslagcapaciteit voor ingevroren etenswaar vergroten door opslagmanden en, indien aanwezig, de Stop Frost-plaat te verwijderen. Wees niet verontrust over geluiden die van de compressor komen want dat zijn de normale geluiden van werking.

GEBRUIK VAN HET APPARAAT

Thermostaat instellen

• De thermostaat stelt de

binnentemperatuur van de koelkast automatisch af. Door de knop te draaien van stand 1 naar 5 worden koudere temperaturen ingesteld.

• De stand “ • “ geeft aan dat de

thermostaat gesloten is en dat er niet gekoeld wordt.

• Voor het bewaren van voedsel in de koelkast voor korte tijd zet u de knop tussen de

minimumstand en de middenstand (1-3).

• Voor het bewaren van voedsel in de koelkast voor lange tijd zet u de knop op de

middenstand (3-4).

Let op: De omgevingstemperatuur, de temperatuur van het vers opgeslagen voedsel en het aantal malen dat de deur wordt geopend beïnvloeden de temperatuur in de koelkast. Wijzig zo nodig de temperatuurinstelling.

• Wanneer u het apparaat de eerste maal aanzet, moet u het, in het ideale geval, 24 uren

lang laten draaien zonder voedsel erin en de deur niet openen. Als u het onmiddellijk moet gebruiken, laad dan geen grote hoeveelheden voedsel erin.

• Als het apparaat wordt uitgeschakeld of de stekker wordt uitgetrokken, moet u tenminste

5 minuten wachten alvorens het apparaat terug in te schakelen om de compressor niet te beschadigen.

• PROVISIEKAMERS (zonder steraanduiding): Provisiekamers (koelers) hebben geen

diepvriescompartiment maar kunnen koelen tot 4 - 6°C.

Waarschuwingen voor temperatuurafstellingen

• Het is raadzaam om, om efciëntieredenen, de koelkast niet te gebruiken in omgevingen

die kouder zijn dan 10°C.

• Temperatuurafstellingen moeten uitgevoerd worden op basis van het aantal malen dat

de deur wordt geopend en de hoeveelheid voedsel opgeslagen in de koelkast.

• Uw koelkast dient tot 24 uren ononderbroken te werken naargelang de

omgevingstemperatuur, nadat het is aangesloten op het stroomnet, om helemaal koel te worden. Open de deuren van uw koelkast niet vaak en zet geen grote hoeveelheden voedsel erin in deze tijdspanne.

• De functie 5-minutenvertraging treedt in werking om schade aan de compressor van uw

koelkast te voorkomen, wanneer u de stekker uit het stopcontact trekt en vervolgens er terug in steekt voor gebruik of wanneer de stroom uitvalt. Uw koelkast begint na 5 minuten normaal te werken.

• Uw koelkast is ontworpen om te werken in de omgevingstemperatuurintervallen

die in de normen vastgelegd zijn, op basis van de klimaatklasse vermeld op het informatie-etiket. We raden aan om de koelkast niet te gebruiken buiten de vermelde

temperatuurwaardelimieten in verband met de koelefciëntie ervan.

• Dit apparaat is ontworpen voor gebruik bij een omgevingstemperatuur binnen het bereik

16°C - 32°C.

VOEDSEL OPSLAAN IN HET APPARAAT

• De koelkast wordt gebruikt om verse levensmiddelen enkele dagen lang te bewaren.

• Zet de levensmiddelen niet tegen de achterwand van het koelvak. Zorg voor ruimte rond de

levensmiddelen zodat de lucht kan circuleren.

• Zet geen warme levensmiddelen of dampende vloeistoffen in de koelkast.

• Controleer altijd of de voedingsmiddelen ingepakt zijn of zich in gesloten bakjes bevinden.

• Om vocht te reduceren en ijsvorming te voorkomen zet u vloeistoffen nooit in niet-afgedichte

bakjes in de koelkast.

• We raden aan om vlees losjes in te pakken en op de glasplaat boven de groentebak te

leggen, waar de lucht koeler is.

• Bewaar fruit en groente los in de groente- en fruitladen.

• Open de deur niet te vaak en laat de deur niet lang open staan, zodat de koude lucht niet

ontsnapt.

ONDERHOUD EN REINIGING

• Koppel het apparaat los van de netvoeding alvorens het te reinigen.

• Reinig het apparaat niet door er water in te gieten.

• Zorg ervoor dat er geen water binnendringt in de lampbehuizing en andere elektrische

componenten.

• De koelkast moet regelmatig gereinigd worden met een oplossing van natriumbicarbonaat en

lauw water.

• Reinig de accessoires afzonderlijk met water en zeep. Reinig ze niet in de vaatwasser.

• Gebruik geen schuur- of reinigingsmiddelen of zeep. Spoel na het wassen met schoon water

en droog zorgvuldig af. Steek na het reinigen de stekker terug in het stopcontact met droge handen.

• Reinig de condensor tenminste twee maal per jaar met een bezem. Dat helpt u om te

besparen op energiekosten en de productiviteit te verhogen.

DE STROOMTOEVOER MOET LOSGEKOPPELD WORDEN. Ontdooien

• Ontdooiing wordt automatisch uitgevoerd in de koelkast

tijdens de werking; het dooiwater wordt opgevangen in de verdampingsbakje en verdampt automatisch.

• Het verdampingsbakje en de waterafvoeropening

moeten regelmatig gereinigd worden met de dooiwaterafvoerplug om te voorkomen dat het water op de bodem van de koelkast wordt verzameld in plaats van te worden afgevoerd.

• U kunt ook een half glas water in de afvoeropening gieten om het te reinigen.

Vervangen van het lampje

Wanneer u het lampje van de koelkast vervangt;

1. Koppel het apparaat los van de stroomtoevoer

2. Druk op de haakjes aan de zijkanten van de bovenzijde van

het lampkapje en verwijder het lampkapje

3. Vervang de aanwezige lamp door een nieuwe van niet meer

dan 15 W.

4. Plaats het lampkapje terug, wacht 5 minuten en steek de stekker van het apparaat in het

stopcontact.

Vervangen van de ledverlichting

Als uw koelkast ledverlichting heeft, neemt u contact op met de help desk, aangezien ledverlichting enkel door bevoegd personeel kan worden vervangen.

TRANSPORT EN VAN INSTALLATIEPLAATS VERANDEREN

Transport en van installatieplaats veranderen

• De originele verpakking en polystyreenschuim (PS) kunnen zo nodig bewaard worden.

• Tijdens het transport moet het apparaat bevestigd worden met een brede band of een

sterke kabel. De instructies op de gegolfde doos moeten tijdens het transport gevolgd worden.

• Verwijder alle losse voorwerpen (d.w.z. roosters, groente- en fruitlade, ...) vóór het

transport of de verandering van installatieplaats of bevestig ze met riemen zodat ze niet beschadigd worden.

Verplaats uw koelkast rechtop.

ALVORENS CONTACT MET DE KLANTENSERVICE OP TE NEMEN

Als uw koelkast niet goed werkt, kan het om een klein probleem gaan; controleer daarom het volgende.

Het apparaat werkt niet, Controleer:

• of de stroom uitgevallen is.

• of de stekker niet goed in het stopcontact steekt of loszit.

• of de thermostaatinstelling in de stand “•” staat.

• of het stopcontact defect is. Sluit als controle een ander apparaat dat werkt aan in

hetzelfde stopcontact.

Het apparaat werkt slecht, Controleer:

• of het apparaat te vol is.

• of de deur goed gesloten is..

• of er voldoende ventilatieleidingen in het keukenblok zijn, zoals aangegeven in de

Handleiding voor installatie.

Als er geluiden zijn:

Het koelgas in de koelkastleiding kan een beetje geluid maken (bubbelend geluid), ook wanneer de compressor niet werkt. Maak u geen zorgen, dat is normaal. Als u een ander geluid hoort, controleer:

• of het apparaat onwrikbaar geïnstalleerd is zoals aangegeven in de Handleiding voor

installatie.

• of de voorwerpen op het apparaat trillen.

Als er water staat in het onderste gedeelte van de koelkast, Controleer:

• of de waterafvoeropening niet verstopt is (gebruik de dooiwaterafvoerplug om de

afvoeropening te reinigen).

Aanbevelingen

• Wanneer er geen stroomtoevoer is, moet u de koelkast loskoppelen van het stroomnet

om beschadiging van de compressor te voorkomen. Wacht 5 – 10 minuten nadat de stroomtoevoer hersteld is alvorens de stekker terug in het stopcontact te steken.

• Als u om eender welke reden de koelkast loskoppelt van het stroomnet, moet u

tenminste 5 minuten wachten alvorens het terug op het stroomnet aan te sluiten. Dat voorkomt beschadiging van de onderdelen van de koelkast.

• De koelunit van uw koelkast bevindt zich aan de achterzijde van het apparaat. Er kunnen

zich bijgevolg waterdruppels of ijs vormen op de achterwand van uw koelkast door de

werking van de compressor met gespeciceerde intervallen. Dit is normaal, ontdooien is

niet nodig, tenzij er overmatige ijsvorming is.

• Als u van plan is om de koelkast lange tijd niet te gebruiken (bijv. in de zomervakantie),

zet de thermostaat in de stand «•». Maak na het ontdooien de koelkast schoon en laat de deur openstaan om vocht en geuren te voorkomen.

• Als het probleem aanhoudt nadat u alle hierboven staande instructies gevolgd heeft,

wend u tot het dichtstbijgelegen bevoegde servicecentrum.

• Het apparaat dat u heeft gekocht is bedoeld voor huishoudelijk gebruik en kan enkel

thuis gebruikt worden en voor de vermelde doeleinden. Het is niet geschikt voor commercieel of gemeenschappelijk gebruik. Als de consument het apparaat gebruikt op een wijze die niet conform is, benadrukken we dat de fabrikant en de wederverkoper niet aansprakelijk zijn voor reparaties en storingen binnen de garantieperiode.

Tips voor energiebesparing

1. Installeer het apparaat in een koele, goed geventileerde ruimte, en niet in direct zonlicht

en niet naast een warmtebron (radiator, fornuis, enz.). Gebruik anders een isolerende plaat.

2. Laat warme gerechten en dranken afkoelen buiten het apparaat.

3. Dek dranken en andere vloeistoffen af wanneer u ze in het apparaat zet; anders

verhoogt het vochtgehalte in de koelkast. Bijgevolg wordt de bedrijfsduur langer. Dranken en andere vloeistoffen afdekken helpt ook de geur en de smaak ervan te bewaren.

4. Laat de deuren niet lang openstaan en open ze niet te vaak: warme lucht stroomt de

kast binnen en doet de compressor onnodig vaak inschakelen.

5. Houd de afdekkingen van de compartimenten met verschillende temperaturen (groente-

en fruitlade, koeler, enz.) gesloten

6. De deurpakking moet schoon en plooibaar zijn. Vervang versleten pakkingen.

DE ONDERDELEN VAN HET APPARAAT EN DE

COMPARTIMENTEN

Deze beschrijving dient alleen als informatie over de onderdelen van het apparaat.

Onderdelen kunnen variëren naargelang het model van het apparaat.

1. Thermostaatknop

2. Koelkastroosters

3. Afdekking groente- en fruitlade

4. Groente- en fruitladen

5. Linker & Rechterpootjes

6. Flessenvak

7. Deurvakken

8. Eierrekje

1. Thermostaatknop

2. Koelkastroosters

3. Afdekking groente- en fruitlade

4. Groente- en fruitladen

5. Flessenvak

6. Deurvakken

7. Botervakafdekking *

8. Eierrekje

* Op sommige modellen

Instructies voor installatie en omkeren van de deur voor uitvoeringen met railscharnieren

! Het is raadzaam de installatie te laten uitvoeren door bevoegd technisch personeel ! Lees vóór de installatie de instructies zorgvuldig door. ! Plaats de koelkast/vriezer alleen in stabiele keukenblokken. ! Kastafmetingen veranderen als er ander materiaal wordt gebruikt voor de afwerklijst (1).

1. Als het materiaal van de afwerklijst (1) plastic is, raadpleeg (Tabel.1/B1) voor kastafme-

tingen.

2. Als het materiaal van de afwerklijst (1) metaal is, raadpleeg (Tabel.1/B2) voor kastafme-

tingen.

! Keer zo nodig de deur om volgens de instructies.

1. Zie afb.A voor de nodige bevestigingsstukken.

2. Duw de afwerklijst (1) in de gleuf en schroef vast met de schroeven (6). (afb.D)

3. Haal de stroomkabel door de ventilatieschacht en positioneer het zodat het apparaat na

de installatie gemakkelijk kan worden aangesloten op het stroomnet. (afb.B - afb.C)

4. Neem de afwerkpakking (4) die zich op het zijpaneel van het apparaat bevindt en plak

het aan de zijde tegenover de deurscharnieren van het apparaat. (afb.D - afb.E)

5. Hef het apparaat en schuif het in het keukenblok.

6. Duw het apparaat naar de zijde tegenover het deurscharnieren en zorg ervoor dat de

afwerkpakking (2) de ruimte tussen het apparaat en het keukenblok afdekt.

7. Lijn de pootjes vooraan uit met de voorzijde van het keukenblok. (afb.F)

8. Schroef de pootjes vooraan vast met de schroeven (5). (afb.F)

9. Schroef de afwerklijst (1) vast op het keukenblok met de schroeven (5). (afb.G)

10. Schroef de geleiders (3) vast op de deur van het apparaat met de schroeven (6). (afb.H)

11. Plaats de deur van het apparaat op de deur van het keukenblok die 90° open staat.

12. Schuif de rails (4) in de geleiders (3), houd de groef uitgelijnd. (afb.H)

13. Schroef de rails (4) op de deur van het keukenblok met de schroeven (5). (afb.H)

14. Stel de geleiders (3) af zodat een ruimte van 1~2 mm aan hendelzijde tussen het

keukenblok en de keukenblokdeur ontstaat. Dit is van vitaal belang voor de werking van het apparaat. (afb.H)

Afbeelding A

Afbeelding B Afbeelding C

A B1 (

875 875 - 895 875 - 883

Plastic)

) B2 (

Metaal

Table 1

Tabel 1

))

Afbeelding D Afbeelding E

Afbeelding GAfbeelding F

Afbeelding H

Afbeelding J

Afbeelding K

Deur omkeren

1. Open de deur van het apparaat (14). (afb.J)

2. Demonteer het deurscharnier (15) en zet de deur van het apparaat (14) op een veilige

plek. (afb.K)

3. Schroef de pen van het deurscharnier (16) los en schroef het aan de andere zijde stevig

vast en leg het op een veilige plek. (afb.K.a)

4. Verplaats de onderste deurpen (18) naar de andere zijde. (afb.K.b)

5. Verplaats de boringstoppen (17) naar de andere zijde. (afb.K.c)

6. Plaats de apparaatdeur (14) op de onderste deurpen 18 en steek de pen van het deur-

scharnier (16) in het scharniergat op de apparaatdeur (14) en schroef vervolgens het deurscharnier (15) stevig vast op de zijde tegenover de originele positie. (afb.K)

Instructies voor installatie van product met Hettich-scharnieren

! Het is raadzaam deze installatie te laten uitvoeren door bevoegd technisch personeel. ! Lees vóór de installatie de instructies zorgvuldig door. ! Plaats de koelkast/vriezer alleen in stabiele keukenblokken. ! Kastafmetingen veranderen als er ander materiaal wordt gebruikt voor de afwerklijst (1).

1. Als het materiaal van de afwerklijst

gen.

2. Als het materiaal van de afwerklijst

gen.

(1)

plastic is, raadpleeg (Tabel.1/B1) voor kastafmetin-

(1)

metaal is, raadpleeg (Tabel.1/B2) voor kastafmetin-

! Keer zo nodig de deur om volgens de instructies.

1. Zie afb.A voor de nodige bevestigingsstukken.

2. Open de verpakking. Neem het pakkingafstandsstuk (9) en breek het in drie stukken zo-

als getoond op afbeelding D. Het middelste stuk is de deurhangrail (10). De twee andere stukken zijn de afstandsstukken voor de deur van het keukenblok (11). (afb.D)

3. Duw de afwerklijst (1) in de gleuf en schroef het vast met de schroeven(8). (afb.E)

4. Haal de stroomkabel door de ventilatieschacht en positioneer het zodat het apparaat na

de installatie gemakkelijk kan worden aangesloten op het stroomnet. (afb.B - afb.C)

5. Snijd de afwerkpakking (4) op de hoogte van de nis en plak het aan de zijde tegenover

de deurscharnieren van het apparaat. (afb.E)

6. Hef het apparaat en schuif het in het keukenblok.

7. Zet het apparaat in het keukenblok met de scharnieren en lijn de pootjes vooraan uit met

de voorzijde van het keukenblok. (afb.F)

8. Open de deur van het apparaat en schroef de pootjes vooraan vast met de schroeven

(7). (afb.G)

9. Schroef de afwerklijst (1) vast op het keukenblok met de schroeven (7). (afb.G)

10. Schroef de scharnieren vast op het keukenblok met de schroeven (7). (afb.G)

11. Sluit de deur van het apparaat. Draai de moeren (14), sluitringen (13) en stelbouten (12)

los en verwijder ze uit de deur van het apparaat. (afb.H)

12. Verwijder de beschermstrips van de kleefband op de deurhangrails (10). Plaats de

deurhangrails (10) op de deur van het apparaat door de pennen in de boringen van de deur van het apparaat te steken en lijn de voorzijden van de deurhangrails (10) uit met de deur van het apparaat zodat ze evenwijdig zijn. Zorg ervoor dat de deurhangrails (10) aan de deur van het apparaat plakken. (afb.H)

13. Schuif de deurhangstaaf (2) in de hangrails van de deur (10). (afb.J - afb.K)

14. Verwijder de beschermstrips van de kleefband aan de voorzijde van de hangstaaf van de

deur (2) uit.

15. Verwijder de beschermstrips van de kleefband op de afstandsstukken van de deur van

het keukenblok (11) uit en plak ze op de deur van het keukenblok (15) bij de bovenhoeken. (afb.K)

16. Plaats de deur van het keukenblok(15) tegen de deurhangstaaf (2), en lijn de afstands-

stukken van de deur van het keukenblok (11) aan de linker-, rechter- en bovenrand uit met de zijkanten van het keukenblok of de deuren van de zijdelings of boven aangrenzende keukenblokken. (afb.K)

17. Zorg ervoor dat de deur van het keukenblok (15) op de deurhangstaaf (2) plakt. Trek aan

de deur van het keukenblok(15) zodat de deurhangstaaf (2) uit de hangrails (10) van de deur schuift. Kijk of de deurhangstaaf (2) aan de deur van het keukenblok (15) blijft plakken. (afb.L)

18. Leg de deur van het keukenblok (15) op de vloer en schroef de deurhangstaa (2) vast op

de deur van het keukenblok (15) met de schroeven (7). (afb.L)

19. Om meubeldefecten te corrigeren zijn er plastic afstandsstukken (A) op de deurhangstaa

f (2) geplakt. Verwijder deze plastic afstandsstukken (A). (afb.M)

20. Verwijder de deurhangrails (10) van de deur van het apparaat. Schroef de stelbouten

(12) in de boringen van de deur van het apparaat en gebruik het afstandsstuk van de deur van het keukenblok (11) om de nodige ruimte te voorzien. (afb.N)

21. Open de deur van het apparaat. Plaats de deur van het keukenblok (15) op de deur van

het apparaat en steek de stelbouten (12) in de gleuven op de deurhangstaaf (2). (afb.N)

22. Plaats de sluitringen (13) en schroef de moeren (14) op de stelbouten (12). (afb.N)

23. De ruimte van 1~2 mm tussen het keukenblok en de deur van het keukenblok is van

vitaal belang voor de prestaties van het apparaat. Sluit de deur en stel de deur van het keukenblok (15) zorgvuldig af. Schroef de stelbouten (12) los of vast voor de verticale afstelling en gebruik de gleuven op de deurhangstaaf (2) voor de andere richtingen. (afb. P1)

24. Plaats de bevestigingen van de onderkant van de deur (5) op de onderkant van de deur

van het apparaat tussen de deur van het apparaat en de deur van het keukenblok (15). Schroef de bevestigingen van de onderkant van de deur (5) vast op de deur van het apparaat met de schroeven (6). (afb.O)

25. Schroef de bevestigingen van de onderkant van de deur (5) vast op de deur van het

keukenblok (15) met de schroeven (7). (afb.O)

26. Om de ruimte tussen het bovenste gedeelte van de deur van het keukenblok (15) en het

keukenblok af te stellen, kunt u de schroeven (6) losdraaien en vervolgens de ruimte tussen het bovenste gedeelte van de deur van het apparaat (19) en het bovenste gedeelte van de deur van het keukenblok (15) afstellen met het veereffect van de bevestigingen van de onderkant van de deur (5) terwijl u de schroeven(6) terug vastdraait.

27. Schuif de hangstaafbedekking (3) op de deurhangstaaf (2). (afb.P2)

afb. A

afb. B

A B1 (

875 875 - 895 875 - 883

Plastic

) B2 (Metaal)

Tabel 1

afb. C afb. D

afb. E afb. G

afb. F

afb. H afb. J

afb. L

afb. K

afb. M afb. N

215

afb. P1

afb. P2

afb. O afb. P

afb. R

afb. T

afb. S

Deur omkeren ! Let goed op zodat u uw vingers niet plet in de

scharnieren (bovenste deurscharnier (20-a) en onderste deurscharnier (20-b).

1. Open de deur van het apparaat( 19). (afb.P)

2. Draai de schroeven op de voorzijde van de deur

van het apparaat (19) los. Zet de deur van het apparaat (19) op een veilige plek. (afb.S)

3. Verplaats de boringstoppen op de voorzijde van de

deur van het apparaat (19) naar de boringen aan de andere kant.(afb.S)

4. Open de bovenste deurscharnier(20-a) en de on-

derste deurscharnier (20-b). (afb.S) en demonteer ze. (afb.T)

5. Verplaats de boringstoppen naar de andere kant.

(afb.T)

6. Monteer de bovenste deurscharnier (20-a) en de

onderste deurscharnier (20-b) op de andere hoeken ten opzichte van de originele positie. (afb.T)

EN DE FR NL

11/18400011209802/A

PRIVILEG PRC 551 A+ User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
