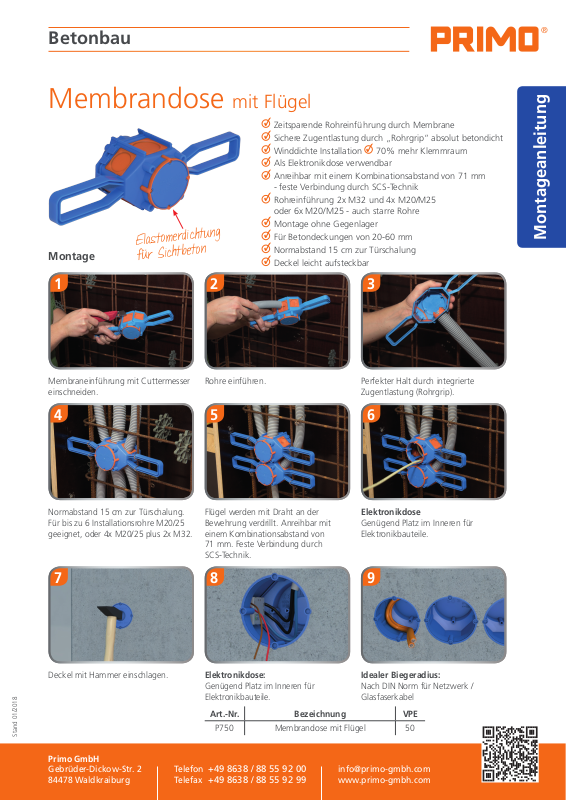

Page 1
Betonbau
®
Membrandose mit Flügel
✓
Zeitsparende Rohreinführung durch Membrane
✓
Sichere Zugentlastung durch „Rohrgrip“ absolut betondicht
✓
Winddichte Installation ✓70% mehr Klemmraum
✓
Als Elektronikdose verwendbar
✓
Anreihbar mit einem Kombinationsabstand von 71 mm
- feste Verbindung durch SCS-Technik
✓
Rohreinführung 2x M32 und 4x M20/M25
oder 6x M20/M25 - auch starre Rohre
✓
Montage ohne Gegenlager
✓
Für Betondeckungen von 20-60 mm
✓
Normabstand 15 cm zur Türschalung
✓
Deckel leicht aufsteckbar
Montage
Elastomerdichtung
für Sichtbeton
Montageanleitung
1
Membraneinführung mit Cuttermesser
einschneiden.
Normabstand 15 cm zur Türschalung.
Für bis zu 6 Installationsrohre M20/25
geeignet, oder 4x M20/25 plus 2x M32.
2
Rohre einführen.
54 6
Flügel werden mit Draht an der
Bewehrung verdrillt. Anreihbar mit
einem Kombinationsabstand von
71 mm. Feste Verbindung durch
SCS-Technik.
3
Perfekter Halt durch integrierte
Zugentlastung (Rohrgrip).
Elektronikdose
Genügend Platz im Inneren für
Elektronikbauteile.
Deckel mit Hammer einschlagen.
Stand 01/2018
Primo GmbH
Gebrüder-Dickow-Str. 2
84478 Waldkraiburg
7
8
Elektronikdose:
Genügend Platz im Inneren für
Elektronikbauteile.
Art.-Nr. Bezeichnung VPE
P750 Membrandose mit Flügel 50
Telefon
Telefax
+49 8638 / 88 55 92 00
+49 8638 / 88 55 92 99
9
Idealer Biegeradius:
Nach DIN Norm für Netzwerk /
Glasfaserkabel
info@primo-gmbh.com
www.primo-gmbh.com
Page 2
Concrete engineering
®
Winged membrane box
✓
Save time with the new membrane insertion
✓
Safe strain relief through the „Pipegrip“
✓
Draftproof, absolutely concrete tight
✓
70% more space to wire
✓
Usable as electronic box
✓
Absolutely safe connection through the SCS-technology
for standardized multi-combinations
✓
Insert 2x M32 and 4x M20/M25 or 6x M20/M25 pipes
✓
70% time saving by the installation (wings)
✓
Different concrete covers from 20-60mm (wings)
Installation
✓
15cm norm gap to the door formwork (wings)
Assembly instructions
1
Cut the membrane insertion with an
knife.
15cm norm gap to the door formwork.
Up to 6 pipes M20/25 or 4x M20/25
and 2x M32.
2
Insert the pipes.
54 6
Bind the wings on the steel strutting.
Stackable with a 71mm norm gap.
Fixed connection with the SCStechnology.
3
Integrated strain relief.
Usable as electronic box:
Enough space for electronic
components.
Remove the box cover on the back
side.
Stand 11/2017
Primo GmbH
Gebrüder-Dickow-Str. 2
84478 Waldkraiburg
7
8
Usable as electronic box:
Enough space for electronic
components.
Order-No.
P750 Winged membrane box 50
Telefon
Telefax
+49 8638 / 88 55 92 00
+49 8638 / 88 55 92 99
Name VPE
9
Perfect bending radios:
In accordance with DIN Norm for
network / fibreglass.
info@primo-gmbh.com
www.primo-gmbh.com
