Автомобильный
видеорегистратор
RoadRunner 565 / RoadRunner 565GPS
Руководство пользователя
Версия 1.0
www.prestigio.com
Информация о данном руководстве пользователя
В данном руководстве пользователя представлена детальная информация о функциях и
возможностях устройства.
- Чтобы гарантировать безопасность и правильность использования устройства,
прочитайте эту инструкцию перед использованием.
- Описание представлено исходя из настроек устройства по умолчанию.
- Компания Prestigio постоянно стремится усовершенствовать свою продукцию. Из-за
модернизации программного обеспечения некоторые элементы содержания данного
руководства пользователя для вашего устройства могут отличаться. Компания Prestigio
оставляет за собой право вносить изменения в данное руководство пользователя или
отозвать его в любое время без предварительного уведомления. Данное устройство
следует считать стандартным.
Условные обозначения, которые используются в данном руководстве
Для обозначения полезной и важной информации в данном руководстве пользователя
используются следующие символы:
Внимание: меры предосторожности и важная информация.
Примечание: дополнительная информация.
Практические советы: советы по использованию.
> Порядок опций или меню, которые следует выбрать, чтобы
выполнить определенное действие.
Примечание.
Выделенный курсивом текст в данном руководстве касается только
видеорегистраторов RoadRunner 565GPS.
Авторское право © 2015. Компания Prestigio. Все права сохранены.
Содержание
1. Комплектация ................................................................................................................. 1
Содержимое упаковки .......................................................................................................... 1
Общая информация об устройстве ..................................................................................... 1
2. Начало работы ................................................................................................................ 2
Вставка карты microSD .......................................................................................................... 2
Монтаж крепления-присоски .............................................................................................. 2
Зарядка батареи .................................................................................................................... 2
Основной экран ..................................................................................................................... 3
3. Настройки ....................................................................................................................... 4
Меню настроек ...................................................................................................................... 4
Система слежения за дорожной разметкой (ССДР) .......................................................... 5
4. Запись ............................................................................................................................. 6
Режим видеозаписи .............................................................................................................. 6
Режим фотосъемки ............................................................................................................... 6
5. Управление файлами ..................................................................................................... 6
Просмотр файлов .................................................................................................................. 6
Выбор файла .......................................................................................................................... 6
Удаление файла .................................................................................................................... 6
Блокировка и разблокировка файла ................................................................................... 6
6. Воспроизведение ........................................................................................................... 7
Воспроизведение видеофайлов на автомобильном видеорегистраторе ....................... 7
Воспроизведение на телевизоре/мониторе ...................................................................... 7
Воспроизведение на видеопроигрывателе GPS ................................................................ 7
7. Технические характеристики ......................................................................................... 8
1.
Комплектация
Содержимое упаковки
RoadRunner 565 RoadRunner 565GPS
• Автомобильный видеорегистратор • Автомобильное зарядное устройство
• Кабель Mini USB • Крепление-присоска
• Компакт-диск (только для версии с GPS) • Краткое практическое руководство
• Гарантийный талон
Общая информация об устройстве
6
Компакт-диск
1
1 Порт mini USB
2 AV-выход
3 HD-порт
4 Кнопка сброса
5 Разъем для SD-карты
6 Динамик
7 Кнопка спуск
2
1
AV out
7
3
HDMI
Reset
4
10 11
5
13
14
9
8
12
8
Кнопка Запись/Воспроизведение/ОК
9
Кнопка включения
10
Кнопка Вверх
11
Кнопка Вниз
12 Кнопка Режим
13 Микрофон
14 Инфракрасный порт
Руководство пользователя RoadRunner 565 / 565GPS
1
2
2.
Вставка карты microSD
Перед началом записи видео вставьте карту MicroSD
(не входит в комплект) в разъем до упора.
Монтаж крепления-присоски
Начало работы
Автомобильный регистратор автоматически распознает ее как накопитель по
умолчанию. Все данные будут сохраняться на этой карте.
1. Состыкуйте монтажные разъемы устройства и крепления-присоски, а затем нажмите
на крепление-присоску, чтобы установить его в необходимое положение.
2. Снимите защитную пленку с основы крепления-присоски и установите устройство на
чистое лобовое стекло или приборную панель.
3. Крепко прижмите к поверхности и поверните ручку блокиратора. Сработает функция
крепления-присоски, после чего устройство будет надежно прикреплено к поверхности.
Чтобы демонтировать крепление-присоску, нажмите на скобу и оттяните креплениеприсоску.
Зарядка батареи
Перед первым использованием устройства следует полностью зарядить литий-ионный
аккумулятор. Период полной зарядки батареи составляет 2-3 часа.
• Использование автомобильного зарядного устройства: устройство заряжается от
прикуривателя. Устройство начнет заряжаться после включения двигателя автомобиля.
Приемник GPS встроен в крепление-присоску. Подключите автомобильное
зарядное устройство к порту mini USB на креплении.
• Использование комплектного кабеля mini USB: подключите устройство к адаптеру
переменного тока мощностью 5 В или через USB-порт к компьютеру/ноутбуку.
Руководство пользователя RoadRunner 565 / 565GPS
2
1
Разрешающая способность
7
8
9
10
Скорость и GPS-локация
5
6
11
Номерной знак и МАРКА
Главный экран
Чтобы включить устройство, нажмите кнопку питания. Устройство перейдет в режим
предварительного просмотра, и на экране появится такое изображение:
Время записи
2 Пиктограмма записи
3 Инфракрасный свет
4 Батарея
Карта памяти
Микрофон
Когда устройство обнаружит сигнал GPS, пиктограмма
12
Циклическая запись
Датик движения
машины
Дата и время
станет зеленой.
Руководство пользователя RoadRunner 565 / 565GPS
3
3
3. Настройки
Перед началом записи вы можете настроить устройство в соответствии
с
вашими требованиями.
- В режиме предварительного просмотра нажмите кнопку [М ], чтобы
открыть настройки. Нажмите ее с
[ ]/[ ], чтобы передвигаться по меню.
Меню настроек
• Разрешающая способность: выберите параметры разрешающей способности записанного
видео: 2304x1296 (30 fps), 1920x1080 (30 fps), 1280x720 (60 fps).
• Качество видеозаписи: установите качество видеозаписи: очень высокое, высокое или
обычное.
• Перезапись: установите продолжительность видеозаписи (1, 3, 5 или 10 минут) для
циклической записи. Если карта памяти microSD заполнена, устройство автоматически
удаляет самый старый незаблокированный видеофайл.
• Определение движения: включение или выключение функции обнаружения движения.
Если при незаведенном двигателе в машине обнаружено какое-либо движение,
автомобильный регистратор автоматически начнет запись.
• Включение записи: переведите автомобильный видеорегистратор в режим начала записи
при включении.
• Задержка выключения: установите временной интервал, через который видеорегистратор
будет выключаться после остановки двигателя.
• Задержка включения: установите временной интервал, через который видеорегистратор
будет включаться после запуска двигателя.
• Микрофон: включите/выключите микрофон.
• Серийная съемка с временным интервалом: установите временной интервал для
автоматической записи одной и той же сцены или объекта в замедленном режиме для
последующего быстрого просмотра. В результате картинка медленного движения будет
воспроизводится быстрее.
• Язык: выберите язык.
• Метка номера машины: если необходимо, укажите номерной знак машины.
• Тип телевизионного сигнала: выберите тип телевизионного сигнала: NTSC или PAL.
• Автоматическое отключение питания: активируйте функцию автоматического отключения
питания, если устройство не используется в течение некоторого времени.
• Форматирование: отформатируйте карту памяти.
нова, чтобы выйти. Используйте кнопку
Форматирование приводит к стиранию всех сохраненных данных. Перед
форматированием сделайте резервную копию данных.
• Временные настройки: установите на автомобильном видеорегистраторе параметры
времени.
• Метка: добавьте к видеофайлу/снимку информационную метку.
• Автоматическое отключение ЖК-дисплея: активируйте функцию автоматического
отключения ЖК-дисплея, если устройство не используется в течение некоторого времени.
Для возврата ЖК-дисплея в рабочий режим, нажмите любую кнопку.
• Настройки по умолчанию: восстановите настройки по умолчанию.
• Звуковой сигнал: отрегулируйте звук сигнала.
• Световое мерцание: частота световых колебаний при определенной степени освещенности,
способная вызвать ощущение светового мерцания. Установите параметр частоты мерцания
так, чтобы избежать появления помех в виде горизонтальных полос.
• Контрастность: отрегулируйте контрастность.
• Резкость: отрегулируйте резкость.
Руководство пользователя RoadRunner 565 / 565GPS
4
• Баланс белого: выберите необходимый параметр баланса белого, чтобы цветовая палитра
снимков соответствовала природной. Данная функция используется в условиях
специфического освещения.
• Настройка величины экспозиции: установите значение экспозиции, чтобы определить
количество света, попадающего на датчик камеры. При недостаточном освещении следует
устанавливать более высокие значения экспозиции.
• G-сенсор: установите параметры чувствительности g-сенсора. Чем меньше числовое
значение, тем выше чувствительность. При достижении порога чувствительности
(например, столкновения) файл записи будет защищен автоматически.
• Автоматическое обновление времени по GPS: настройте GPS на автоматическое
обновление даты/времени.
• Настройка времени по Гринвичу: укажите местный часовой пояс из расчета среднего
времени по Гринвичу (GMT).
• Настройка GPS: включение или выключение функции GPS.
• Широкий динамический диапазон (ШДД): включение или выключение функции ШДД.
Функция ШДД способствует усилению яркости изображения в темноте. Чтобы усилить
яркость, установите значения задней подсветки.
• Установка системы слежения за дорожной разметкой (ССДР): включение или выключение
системы слежения за дорожной разметкой.
• Калибровка ССДР: отрегулируйте ССДР.
• Настройка активного разъема: установите месторасположение для хранения файлов
• Версия прошивки: отображение текущей версии системы.
Настройка детектора: Включение детектора камер контроля скорости.
•
Система слежения за дорожной разметкой (ССДР)
Система слежения за дорожной разметкой – это механизм, предназначенный для
предупреждения водителя о том, что автомобиль начинает двигаться за пределами своей полосы
на автострадах и магистралях.
Примечание. Точность системы зависит от условий освещения и скорости движения
(оптимальная точность достигается при движении со скоростью приблизительно 60 км/ч и выше).
Активируйте функцию LDWS DETECT (УСТАНОВКА ССДР) и LDWS CALIBRATION (КАЛИБРОВКА
ССДР), а затем завершите калибровку ССДР, как описано ниже.

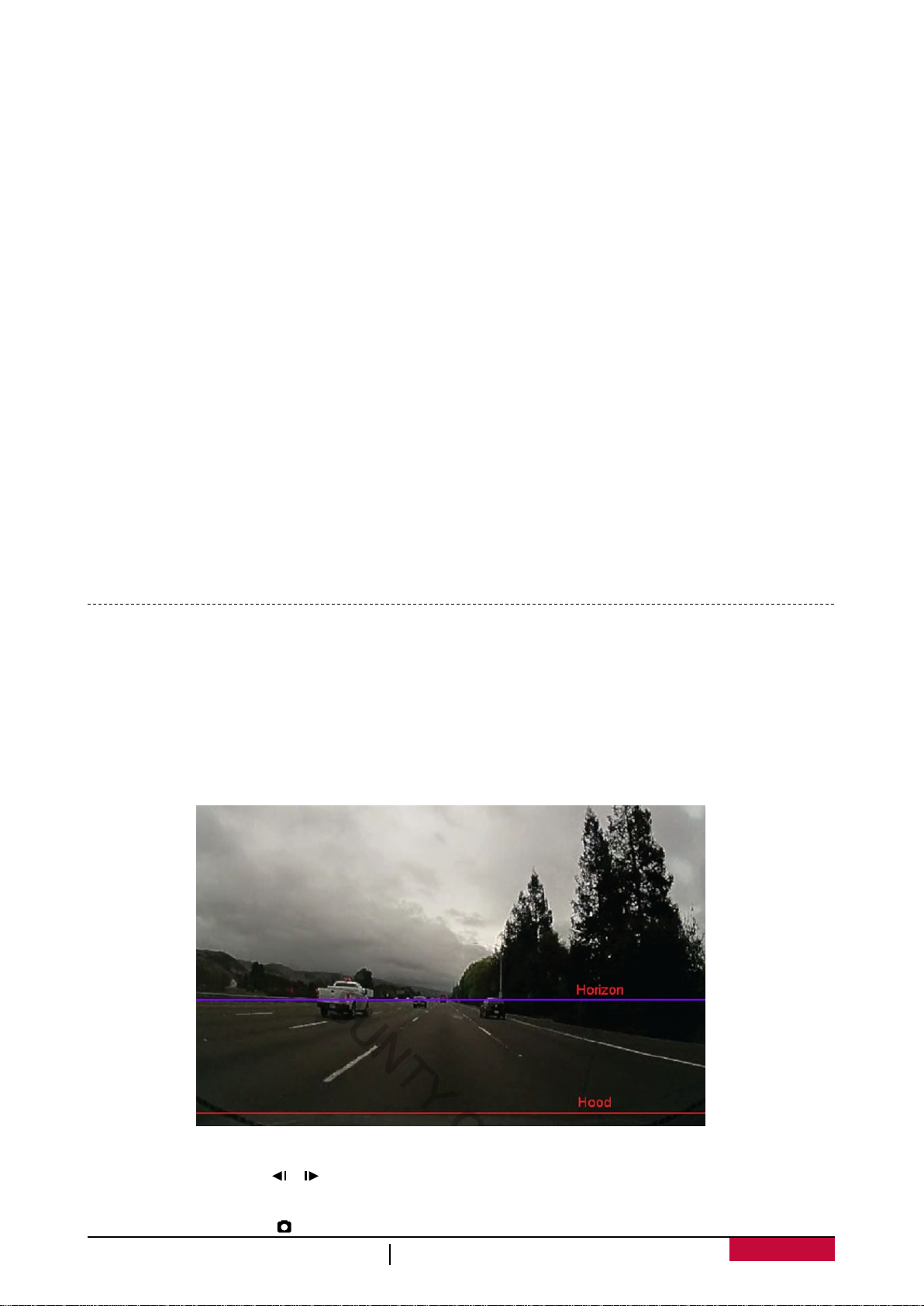

Нажмите кнопку [ М ], чтобы вернуться в режим предварительного просмотра.
1.
2.
Нажимайте кнопку [ ]/[ ], чтобы отрегулировать положение красной или
фиолетовой линий.
3.
Нажимайте кнопку [ ], чтобы переключаться между
этими двумя линиями.
Руководство пользователя RoadRunner 565 / 565GPS
5
4. Убедитесь, что обе линии параллельны капоту автомобиля и расположены под углом 90° к
линии, обозначающей поверхность дороги.
5.
Нажмите кнопку [
] для подтверждения.
Руководство пользователя RoadRunner 565 / 565GPS
6
5
4.
Запись
Режим видеозаписи
Видеозапись в автоматическом режиме
Подключите устройство к автомобильному зарядному устройству при заведенном двигателе.
Устройство автоматически включится и начнет вести запись в циклическом режиме. При
выключении двигателя устройство сохраняет последний файл, после чего выключается.
Вы можете отменить его, отключив функцию POWER ON RECORD (ВКЛЮЧЕНИЕ
ЗАПИСИ) в настройках.
Видеозапись в ручном режиме
В режиме предварительного просмотра нажмите кнопку [ ], чтобы начать и остановить
видеозапись.
Увеличение и уменьшение
В режиме фотосъемки нажмите кнопку [ ]/[ ], чтобы увеличить или уменьшить изображение.
Запись звука
В режиме предварительного просмотра или записи нажмите кнопку [ ], чтобы включить или
выключить микрофон.
4
Блокировка видеозаписи
Во время записи нажмите кнопку [M], чтобы заблокировать видеозапись.
Режим фотосъемки
• Нажмите кнопку [M], чтобы выбрать режим фотосъемки, а затем нажмите кнопку [REC],
чтобы сделать фотографии.
5.
В режиме воспроизведения можно управлять видеофайлами и снимками.
Поиск файлов
1. В режиме предварительного просмотра дважды нажмите кнопку [М], чтобы перейти в
2.
Управление файлами
режим воспроизведения.
Нажмите кнопку [
]/[ ], чтобы прокрутить список категорий файлов: все файлы,
видеофайлы и снимки.
Выбор файла
Нажмите кнопку [ ], чтобы начать выбор файлов,
желаемый файл.
Удаление файла
Руководство пользователя RoadRunner 565 / 565GPS
и кнопку [ ]/[ ], чтобы выбрать
7
6
Нажмите кнопку [ ], чтобы удалить один файл или все файлы, а затем нажмите кнопку
[ ] еще раз, чтобы подтвердить удаление.
Блокировка и разблокировка файла
Нажмите кнопку [ ], чтобы установить или снять защиту с выбранного
файла.
6. Воспроизведение
Воспроизведение видеофайлов на автомобильном
видеорегистраторе
В режиме воспроизведения нажмите кнопки [
1.
выбрать желаемый видеофайл.
Нажмите кнопку [
2.
воспроизведение.
Нажмите кнопку [
3.
4.
Нажмите кнопку [M] еще раз, чтобы выйти из режима воспроизведения.
Обрезка видеофайлов
1.
Во время воспроизведения нажмите кнопку [ ], чтобы начать или остановить обрезку
видеофайлов.
Нажмите кнопку [
2.
], чтобы открыть файл и еще раз нажмите ее, чтобы начать
]/[ ], чтобы замедлить или ускорить воспроизведение.
], чтобы подтвердить или сохранить обрезанный видеофайл.
] и [ ]/[ ], чтобы
Воспроизведение на телевизоре/мониторе
1. Подключите автомобильный видеорегистратор к телевизору/монитору при помощи HDMIкабеля (не входит в комплект).
2. Включите автомобильный видеорегистратор. Следуйте инструкциям на экране телевизора
или найдите соответствующую информацию в руководстве пользователя к телевизору.
Воспроизведение на видеопроигрывателе GPS
1. Запустите файл «Player.exe», который находится на компакт-диске, который входит в
комплект ПК.
2. Подключите автомобильный видеорегистратор к ПК при помощи входящего в
комплект USB-кабеля.
3. Откройте проигрыватель, выберите файл и нажмите кнопку воспроизведения.
4. На экране появятся видеофайлы и звуковые дорожки.
Руководство пользователя RoadRunner 565 / 565GPS
8
Руководство пользователя RoadRunner 565 / 565GPS
9
Руководство пользователя RoadRunner 565 / RoadRunner 565GPS
7.
Технические
характеристики
Дисплей 2.0", 480 x 240 пикселей
Процессор Amarella A7LA50
Датчик изображения
Угол обзора 170°
Разрешение видео
Видео-кодек
Формат изображений JPEG
Память до 64ГБ (microSD Class 6 или выше, SDHC/SDXC)
Микрофон Встроенный
Детектор движения Есть
Источник питания Встроенный аккумулятор, автомобильное зарядное устройство
Интерфейсы HD-порт, AV-выход, mini USB
Рабочая температура 0 °C ~ 45°C
Габариты 42 x 97 x 42 мм (В x Ш x Д)
Вес 92.5 г
3.0 MP CMOS 1/3"
2304*1296 30fps, 1920*1080 30fps
1280*720 30fps
MP4 (H.264)
7
8
Loading...
