President RANDY III User guide

Bedienungsanleitung

ACHTUNG!

Senden Sie NIE ohne korrekt mit der Antenenanschlussbuchse verbundene Antenne!

Stellen Sie dabei sicher, dass die angeschlossenen Antenne* korrekt auf minimales SWR (Stehwellenverhältnis) abgestimmt ist!

Benutzen Sie nie den Mobiladapter (C8) zusammen mit der Gummiwendelantenne (C2)!

*Wenn die Gummiwendelantenne (C2) entfernt und durch eine CB-Antenne (Mobil/Stationär) unter Verwendung des Mobiladapters (C8) ersetzt wurde.

2

INHALTSVERZEICHNIS



A)

Lieferumfang

5



President RANDY III im Überblick

6

B)

Portabelbetrieb

8

C)

Mobilbetrieb

8



Vorbereitungen zur ersten Inbetriebnahme

10



Abgleich der Antenne

10

D)

Bedienung

12



ON-OFF/VOLUME

12



DISPLAY

12



AUFWÄRTS/ABWÄRTS-TASTEN GERÄT

14



CTCSS / DCS

14



SCAN / DW

15



EMG / VOX

16



F

16



MON

16



ANL / NB / HI-CUT / COMPANDER

17



MODE / LED-LEUCHTE

18



Manuelle Rauschsperre

19



Automatische Rauschsperre

19



HI / LO Umschaltung Sendeleistung

19



PTT

20



STATUS-LED

20



KEY LOCK

20

E)

Benutzermenü

21



COLOR

21



ROGER BEEP

22



KEY BEEP

23



ECO MODE

24



TONE

25



EMG SET

26



VOX SET

27



DW SET

28



CODE S

29



RESET

31

3

INHALTSVERZEICHNIS



F)

ZUSÄTZLICHE FUNKTION BEIM EINSCHALTEN

32



Frequenzband

32

G)

ZUSÄTZLICHE FUNKTION MIT PTT

32



NoiseGate

32

H)

AKKUPACK

33



Laden mit Netzteil

33



Laden mit Mobiladapter

33



Akkupack austauschen

33

I)

TECHNISCHE DATEN

35

J)

FEHLERSUCHE

36

I)

TIPPS FÜR DEN FUNKVERKEHR

36

L)

GLOSSAR

38

KONFORMITÄTSERKLÄUNG

39

GARANTIE

40

KANAL-/FREQUENZ-TABELLEN

42

CTCSS-Subtonliste

48

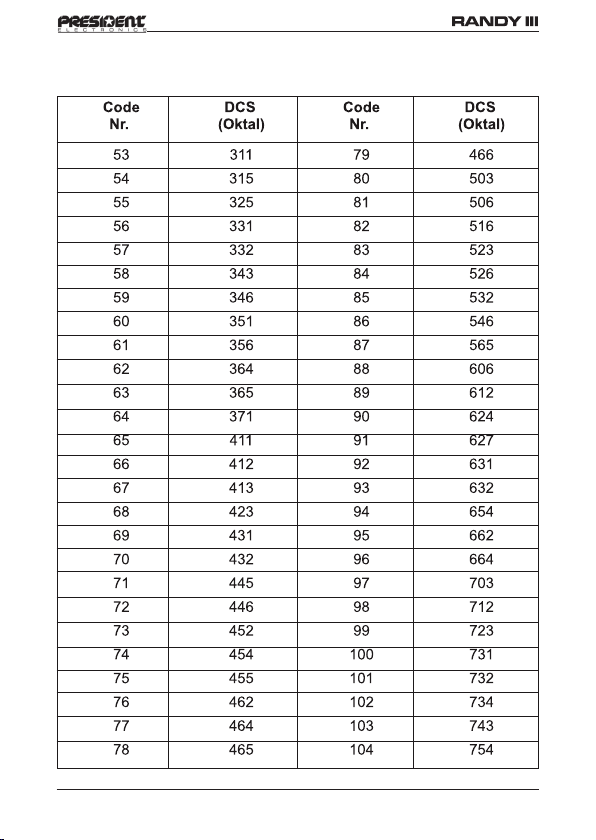

Liste DCS-Kodierungen

49

Europäische Normen

51

Länder mit besonderen Beschränkungen

52

4

A) Lieferumfang

C1 C2

C3

C4

C6

C7

C8

C5

C1 RANDY III

C2 Gummiwendel-

antenne

C3 Mobilhalterung

C4 Gürtelclip

C5 Handschlaufe

C6 Netzteil

C7 Ladeadapter

C8 Mobiladapter

C9 Li-Ion Akkupack

1800 mA

C10 Ersatzsicherung

C11 Bedienungsanleitung

C9

C11

C10

5

PRESIDENT RANDY III im Überblick:

6

PRESIDENT RANDY III im Überblick:

C2 Gummiwendelantenne

AAnschluss externes Mikrofon/Headset

BAnschluss externer Lautsprecher/Kopfhörer/Headset

CMikrofon

DGerätelautsprecher

EBatteriefachdeckel

C3 Mobilhalterung

C4 Gürtelclip

1[ON-OFF/VOLUME] Lautstärkeregler mit Ein-/Ausschalter

2[DISPLAY] Anzeigebereich

3[▲/▼] 3A Aufwärts / 3b Abwärts

4[CTCSS/DCS] Selektivruf / [MENU] Benutzermenü

5[SCAN] Suchlauf / [DW] Dual Watch

6[EMG] Notrufkanäle / [VOX] Vox-Steuerung

7[F] Frequenzband

8[MON] Monitor

9[ANL/NB] Störgeräuschreduzierung /

[NB] Störaustaster / Compander [HI-CUT] Höhenabsenkung

10[MODE] AM/FM-Auswahl

11[SQ -] Squelch -

12[SQ +] Squelch +

13[HI/LO] Sendeleistung

14[PTT] Push-To-Talk-Sendetaste Sende-/Empfangsumschaltung

15LED-Leuchte

16[Status-LED] RX (grün) / TX (rot)

7

Willkommen zu einer völlig neuen Generation von CB-Funkgerä- ten! Die aktuelle PRESIDENT-Produktlinie stellt Ihnen CB-Funkgerä- te höchster Leistungsfähigkeit zur Verfügung.

PRESIDENT RANDY III verwendet modernste Technik, verspricht damit höchste Qualität und stellt somit eine sichere Wahl für den Anwender mit professionellen Ansprüchen dar.

Damit Sie alle Möglichkeiten dieses leistungsfähigen Gerätes voll ausschöpfen können, bitten wir Sie, diese Anleitung vor dem Einbau und der ersten Benutzung sorgfältig zu lesen - vielen Dank!

B) Portabelbetrieb

1) Antennenanschluss

Gummiwendelantenne (C2) auf Gerät (C1) aufschrauben.

Überprüfen Sie den Ladezustand des Li-Ion-Akkupacks (C9).

Verbinden Sie den Mobiladapter (C8) mit dem Gerät (C1), in dem Sie die breite Steckerleiste an der Unterseite des Gerätes (1) aufstecken. Die Steckerleiste rastet dabei spürbar ein.

Ihr Funkgerät ist jetzt betriebsbereit.

C) Mobilbetrieb

1) Antennenanschluss

Gummiwendelantenne (C2) vom Gerät (C1) abschrauben.

Schließen Sie die CB-Mobilantenne an den Mobiladapter (C8) an.

Verbinden Sie den Mobiladapter (C8) mit dem Gerät (C1), in dem Sie die breite Steckerleiste an der Unterseite des Gerätes (1) aufstecken. Die Steckerleiste rastet dabei spürbar ein.

a) Wahl der Antenne

Auch im CB-Funk gilt: Je besser die Antenne, desto größer die Reichweite der Station!

Treffen Sie eine Antennenauswahl nach den folgenden Empfehlungen:

8

b) Mobilantenne

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metallfläche montiert, möglichst weit entfernt von Windschutzscheibe und

Rücklichtern.

Richtdiagramme in Abhängigkeit vom Einbauort der Antenne am Fahrzeug

-Falls schon eine Mobilfunkantenne montiert ist, so sollte die CB-Antenne oberhalb von dieser montiert werden.

-Es gibt abgestimmte und abstimmbare Antennen:

Abgestimmte Antennen sollten nur auf einer großen Metallunterfläche montiert werden, beispielsweise auf dem Wagendach oder auf dem Kofferraumdeckel.

-Sorgen Sie dabei für eine kurze Verbindung nach Masse (siehe „Abgleich der Antenne auf niedrigstes SWR”).

-Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muss hierzu evtl. das Blech angeschmirgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!

-Führen Sie das Koaxialkabel ohne es zu knicken und vermeiden Sie bei der Verlegung scharfe Kanten (Kurzschluss-Gefahr!)

-Verbinden Sie das Antennenkabel mit dem Mobiladapter (C8).

c)Feststations-Antenne

Mit einer Feststations-Antenne erreichen Sie mit Ihrem Funkgerät die maximale Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlägigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten!

Am besten, Sie lassen die Antennenanlage in diesem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie auch eine Auswahl von leistungsfähigen Feststations-Antennen.

9

2)VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu senden)

Überprüfen Sie die Antennenverbindungen.

Einschalten: [ON-OFF/VOLUME] (1) im Uhrzeigersinn drehen, bis ein „Klick”-Geräusch zu hören ist.

Drücken Sie (wiederholt) [SQ-] (11), um die Rauschsperre („SQUELCH”) auszuschalten.

Lautstärkeregler [ON-OFF/VOLUME] (1) auf eine Ihnen angenehme Lautstärke einstellen.

Wechseln Sie zu Kanal 20, indem Sie die Tasten [▲/▼] (3) betätigen.

3)ABGLEICH EINER ANGESCHLOSSENEN ANTENNE AUF NIEDRIGSTES SWR (SWR =Stehwellenverhältnis)

Die Einstellung muss mit einem externen SWR-Messgerät (z.B. PRESIDENT TOS-1) erfolgen. Dafür benötigen Sie noch ein kurzes (ca. 0,4 - max. 3,0 m) Koaxialkabel, welches mit zwei PL-259-Steckern versehen sein muss (z.B. PRESIDENT CA 2C).

ACHTUNG: Die Einstellung des SWR der angeschlossenen Antenne muss bei der ersten Inbetriebnahme des Gerätes durchgeführt werden. Von der Sorgfalt, mit der diese Prozedur durchgeführt wird, hängt die spätere Leistungsfähigkeit des Gerätes in erheblichem Maße ab! Diese Einstellprozedur wird auch stets dann erneut erforderlich, wenn Sie die Position der Antenne verändern oder eine andere Antenne installieren!

ACHTUNG: Vor der ersten Inbetriebnahme und bei einer Antennenänderung müssen Sie die Antenne auf das niedrigste Stehwellenverhältnis abstimmen. Die Antenne sollte dabei möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

a) Abstimmung mit einem externen SWR-Messgerät:

Ein externes SWR-Meter (z. B. PRESIDENT TOS-1 SWR-Meter) wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschleift. Verwenden Sie hierfür die passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).

Da es unterschiedliche Typen externer SWR-Meter mit unterschiedlicher Bedienung gibt (s. deren Bedienungsanleitung), hier nur ein paar generelle Hinweise:

Schalten Sie zum Abstimmen Ihr Funkgerät auf Kanal 20, die Mitte des CB-Bereiches.

10

Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.

Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.

Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.

Je niedriger das SWR, desto besser die Antennenanpassung.

Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind dabei akzeptabel.

ACHTUNG: Um Verluste in den Anschlusskabeln zwischen dem Funkgerät und dem Zubehör zu vermeiden, empfiehlt PRESIDENT eine Kabellänge unter 3 m.

Ihr Funkgerät ist jetzt betriebsbereit.

11

D) BEDIENUNG

1) [ON-OFF/VOLUME] (Lautstärkeregler mit Ein-/ Ausschalter)

Mit [ON-OFF/VOLUME] (1) können Sie das Gerät einund ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhöht. Wenn die QUITTUNGSTON-Funktion („KEY BEEP”) aktiviert ist, werden beim Einschalten des CB-Funkgerätes vier Signaltöne wiedergegeben.

Das [DISPLAY] (2) zeigt kurz das Frequenzband an. Durch Drehung gegen den Uhrzeigersinn wird die Lautstärke vermindert und das CB-Funkgerät schließlich ausgeschaltet.

Lesen Sie dazu auch die Kapitel „KEY BEEP” und „ECO MODE”.

2) [DISPLAY] Anzeigebereich

Anzeige aller Funktionen; das Balkendiagramm zeigt den relativen Empfangspegel bzw. die relative Sendeleistung an:

12

FM / AM / UK

Anzeige Modulationsart







Funktion „ASC” aktiviert





MON

Funktion „Monitor” aktiviert







Funktion „Roger Beep” aktiviert





BP

Funktion „Key Beep” aktiviert





ANL

ANL-Filter aktiviert (nur für AM)





NB

Störaustaster aktiviert





HIC

Höhenbeschneidung aktiviert







Störfilter COMPANDER gewählt







Funktion „Noise Gate” aktiviert





SCAN

Scan-Funktion aktiviert





VOX

Funktion „VOX” aktiviert





CTCSS

Selektivrufverfahren „CTCSS” aktiviert





DCS

Selektivrufverfahren „DCS” aktiviert





DW

Funktion „Dual Watch” aktiviert





EMG

Notruf-Kanal 9 oder 19 aktiviert







Tastensperre aktiviert







Ladekontrollanzeigee







Akku wird geladen







„Benutzermenü” aktiviert







Kanalanzeige / VOX-Parameter /



Länderkonfiguration







Anzeige „Frequenz” oder „Menü”







Anzeige relativer Empfangspegel bzw.



relative Sendeleistung









13

3)[▲/▼] (Aufwärts / Abwärts-Tasten)

Mit [▲/▼] (3) können Sie einen höheren [] oder niedrigeren Kanal [] wählen bzw. einen höheren [] oder niedrigeren [] Wert einstellen.

4)[CTCSS/DCS] / [MENU]

-[CTCSS/DCS] (Selektivrufverfahren; kurzer Tastendruck)

Bei aktivierter Funktion („CTCSS” Subton / „DCS” Digitalcode) öffnet die Rauschsperre einer empfangenden Station nur dann, wenn eine sendende Station das/die vereinbarte(n) Selektivrufverfahren benutzt.

Alle beteiligten Stationen müssen die gleiche Kodierung verwenden!

Selektivrufmodus:

Für Senden und Empfangen wird die gleiche Kodierung verwendet.

Selektivrufmodus:

Für Senden und Empfangen wird unterschiedliche oder teilweise keine Kodierung verwendet.

Bitte beachten Sie:

Diese Verfahren ermöglichen keine abhörsichere Verbindung!

Aktivierung:

Drücken Sie (wiederholt) kurz Taste [CTCSS/DCS] (4), um ein Selektivrufverfahren zu aktivieren („CTCSS”, „DCS”).

Wenn ein CTCSS/DCS-Code gespeichert wurde, wird dieser aktiv, das Symbol „CTCSS” oder „DCS” wird auf dem [DISPLAY] (2) angezeigt.

Wenn in Selektivrufmoduskein CTCSS/DCS-Code gespeichert wurde, gibt das Gerät einen Warnton aus. Rufen Sie das Untermenü „CODE S” auf, um einen CTCSS/DCS-Code zu speichern.

Wenn in Selektivrufmodusweder unter TYP TX noch unter TYP RX ein CTCSS/ DCS-Code gespeichert wurde, gibt das Gerät einen Warnton aus.

Rufen Sie das Untermenü „CODE S” auf, um CTCSS/DCS-Codes zu speichern.

Deaktivierung:

Drücken Sie (wiederholt) kurz Taste [CTCSS/DCS] (4), um ein Selektivrufverfahren zu deaktivieren („OFF”).

Das Symbol „CTCSS” oder „DCS” wird auf dem [DISPLAY] (2) nicht mehr angezeigt. Der CTCSS/DCS-Code ist nicht mehr aktiv, verbleibt aber im Speicher.

14

-[MENU] (Benutzermenü; langer Tastendruck)

Drücken Sie lange die Taste [MENU] (4), um das Benutzermenü aufzurufen. wird auf dem [DISPLAY] (2) angezeigt.

Mit [▲/▼] (3) können Sie ein Untermenü auswählen.

Drücken Sie kurz [MENU] (4), um die Auswahl zu bestätigen bzw. drücken

Sie lange die Taste [MENU] (4), um die Auswahl zu bestätigen und das Benutzermenü wieder zu verlassen verschwindet im [DISPLAY] (2)).

Erfolgt keine Eingabe, verlässt das Gerät das Benutzermenü nach etwa 10s ohne eventuell vorgenommene Einstellungen zu speichern und kehrt zum Normalbetrieb zurück verschwindet im [DISPLAY] (2)).

Lesen Sie dazu auch das Kapitel „MENU SETTING”.

5)[SCAN] / [DW]

-[SCAN] (Suchlauf; kurzer Tastendruck)

Ermöglicht die Aktivierung der „SCAN”-Funktion (Kanalsuchlauf). „SCAN” blinkt im [DISPLAY] (2).

Der Suchlauf stoppt, sobald ein Kanal aktiv ist. Der Suchlauf startet automatisch 3 s nach Ende der Aktivität erneut, wenn während dieser Zeit keine Taste betätigt wird.

Der Suchlauf startet (wieder) in aufsteigender Reihenfolge durch Betätigung von [] (3A) bzw. absteigender Reihenfolge durch Betätigung von [] (3B).

Der Suchlauf wird durch Betätigen von [PTT] (14) abgebrochen. „SCAN” erlischt im [DISPLAY] (2).

-[DW] (Dual Watch; langer Tastendruck)

Das Gerät wechselt ständig zwischen dem eingestellten Kanal und einem weiteren, frei wählbaren DW-Kanal.

Langer Tastendruck [DW] (5), um die Funktion „DW” zu aktivieren.

Lesen Sie dazu auch das Kapitel „DW SET”.

15

6)[EMG] / [VOX]

-[EMG] (Notrufkanal; kurzer Tastendruck)

Drücken Sie kurz [EMG] (6), um einen Notrufkanal zu aktivieren. „EMG” erscheint im [DISPLAY] (2).

Der Notrufkanal wird automatisch ausgewählt, wenn [EMG] (6) gedrückt wird.

Drücken Sie erneut kurz [EMG] (6), um den zweiten frei wählbaren Notrufkanal aufzurufen.

Drücken Sie erneut kurz [EMG] (6), um zum aktuellen Kanal zurückzukehren. „EMG” erlischt im [DISPLAY] (2).

Lesen Sie dazu auch die Kapitel „EMERGENCY SETTING” und „KEY LOCK”.

-[VOX] (VOX-Funktion; langer Tastendruck)

Die VOX-Funktion ermöglicht eine Aussendung, ohne dafür Taste [PTT] (14) am Gerät zu betätigen.

Langer (wiederholter) Tastendruck [VOX] (6), um die Funktion „VOX” zu aktivieren/deaktivieren.

Lesen Sie dazu auch das Kapitel „VOX SETTING”

7)[F] (Frequenzband; kurzer Tastendruck)

Mit [F] (7) wird das Frequenzband ausgewählt. Die Wahl des Frequenzbandes richtet sich nach dem Land, in welchem das Gerät benutzt wird. Wählen Sie auf keinen Fall eine von den jeweiligen nationalen Vorschriften abweichende Konfiguration! In einigen Ländern ist CB-Funk anmeldeund teils gebührenpflichtig.

Lesen Sie dazu auch die Kapitel „FUNKTIONEN BEIM EINSCHALTEN” und

„COMPANDER ”.

8)[MON] („Monitor”-Funktion; kurzer Tastendruck)

Kurzer(wiederholter)Tastendruck[MON] (8), um die Rauschsperre („SQUELCH”) zu aktivieren/deaktivieren.

Die Rauschsperre zu deaktivieren kann dabei helfen, auch eine sehr schwache Station noch aufzunehmen.

16

9)[ANL/NB] / [HI-CUT] / []

-[ANL/NB] (Störgeräuschreduzierung; kurzer Tastendruck) ANL: Störbegrenzer

NB: Störaustaster für impulsartige Störungen

Hinweis: ANL ist nur in AM wirksam!

Diese Filter ermöglichen die Reduzierung von Hintergrundgeräuschen und Empfangsstörungen.

Jede kurze Betätigung von [ANL/NB] (9) schaltet die Filter in der folgen den Reihenfolge und Kombination:

Bei aktivierter Funktion „ANL” erscheint ANL im [DISPLAY] (2). Bei aktivierter Funktion „NB” erscheint NB im [DISPLAY] (2).

-[HI-CUT] (Höhenabsenkung; langer Tastendruck)

Unterdrückung von hochfrequenten Tonstörungen (Rauschen). Die Funktion ist in Abhängigkeit von den Empfangsbedingungen zu verwenden.

(Wiederholter) langer Tastendruck [HI-CUT] (9), um HI-CUT-Filter zu aktivie ren / deaktivieren

Bei aktivierter Funktion „HI-CUT” erscheint HI-CUT im [DISPLAY] (2).

-[ ] (Compander)

Die Funktion „Compander” verbessert den Signal/Rauschabstand und kann in bestimmten Situationen eine Verbesserung der Empfangsergebnisse bewirken.

Drücken Sie [F] (7); im [DISPLAY] (2) erscheint .

Drücken Sie (wiederholt) [ANL/NB] (9) zum aktivieren/deaktivieren der Funktion „Compander”.

Bei aktivierter Funktion „Compander” erscheint im [DISPLAY] (2).

17

Loading...
+ 39 hidden pages
