Page 1

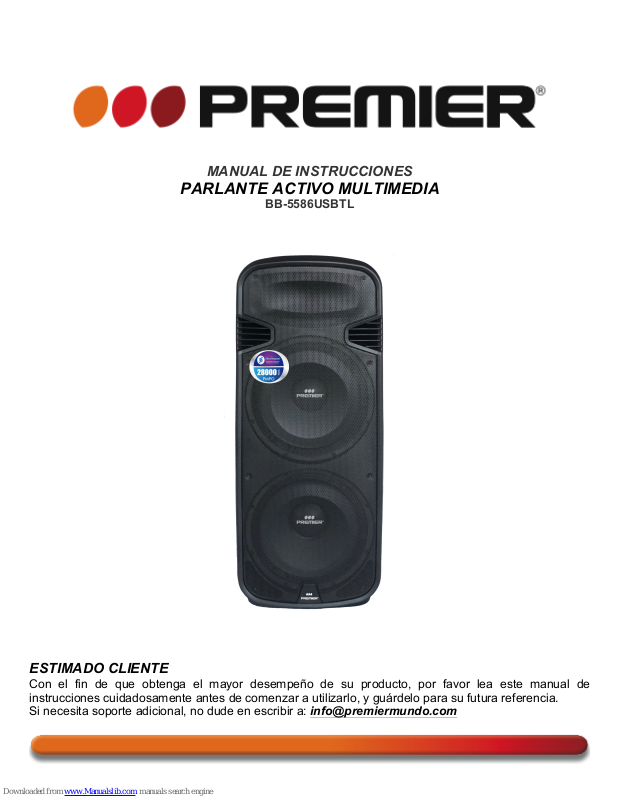

MANUAL DE INSTRUCCIONES
PARLANTE ACTIVO MULTIMEDIA
BB-5586USBTL
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: [email protected]
Page 2
Page 1
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no retire
la cubierta, no hay partes manipulables por el usuario al interior
de la unidad. Refiera todo mantenimiento o intervención técnica
a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
507 300-5185
Sitio Web:
www.premiermundo.com
E-mail:
NOTA
Nos reservemos el derecho de modificar las especificaciones, características y/u operación de esta
unidad sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
Page 3
Page 2
INSTRUCCIONES DE SEGURIDAD
Lea atentamente las siguientes instrucciones de seguridad con el fin de evitar accidentes o daños en la
unidad:
• Esta unidad no debe ser usada cerca de fuentes de agua, como por ejemplo baños, bañeras,
lavabos, piscinas, etc.
• Esta unidad es solo para montaje en una caja de sonido woofer con el fin de formal el juego
completo.
• Esta unidad en combinación con otros equipos de sonido, tales como audífonos o parlantes, podría
producir niveles de sonido tan altos que podrían causar perdida total de audición. Por este motivo,
no opere la unidad por periodos de tiempo prolongados a niveles de volumen demasiado altos. Si
experimenta perdida de audición, es necesario que consulte con su medico tan pronto como sea
posible.
• Esta unidad debe ser ubicada en lugares donde la ventilación de la misma no se vea interferida.
• Ubique la unidad alejada de fuente de calor, tales como radiadores, calentadores y demás
aplicaciones que generen calor. Así mismo, no ubique la unidad en lugares donde quede expuesta a
los rayos directos del sol.
• La unidad debe ser conectada a un tomacorriente que tenga el mismo voltaje marcado en la placa
de clasificación de la unidad.
• Si no va a usar la unidad por periodos de tiempo prolongados, desconecte el enchufe de la unidad
del tomacorriente y guárdela en un lugar limpio y seco.
• No coloque objetos con líquidos en su interior sobre la unidad, ya que estos podrían regarse y
causar un choque eléctrico.
• Asegúrese que la unidad no es rociada con líquidos.
• Es necesario que lleve la unidad a un centro de servicios calificado en los siguientes casos:
! Si el cable de energía o su enchufe se encuentran dañados.
! Si han caído objetos a través de las ranuras de ventilación de la unidad
! Si han caído líquidos en el interior de la unidad o si esta ha sido rociada con
líquidos
! Si la unidad ha sido expuesta a la lluvia.
! Si nota algún cambio en el funcionamiento de la unidad.
! Si la unidad ha recibido un fuerte golpe, o su cubierta se ha dañado.
• No intente reparar la unidad usted mismo. Remita todo servicio de mantenimiento y reparación a
personal de servicio técnico calificado.
BLUE-CONNECT
Si desea usar esta función, asegúrese de encender la unidad antes.
Presione el botón “MODE” (modo) para seleccionar la función Blue-Connect, la pantalla mostrara
“Desconectado”.
Seleccione el nombre “BB-5586USBTL” en el listado de dispositivos en su teléfono móvil y conéctelo.
Su dispositivo móvil se conectara así con la unidad.
Después de haber realizado la conexión de manera exitosa, la unidad reproducirá los archivos de
música que se encuentran en su dispositivo móvil.
Page 4
Page 3

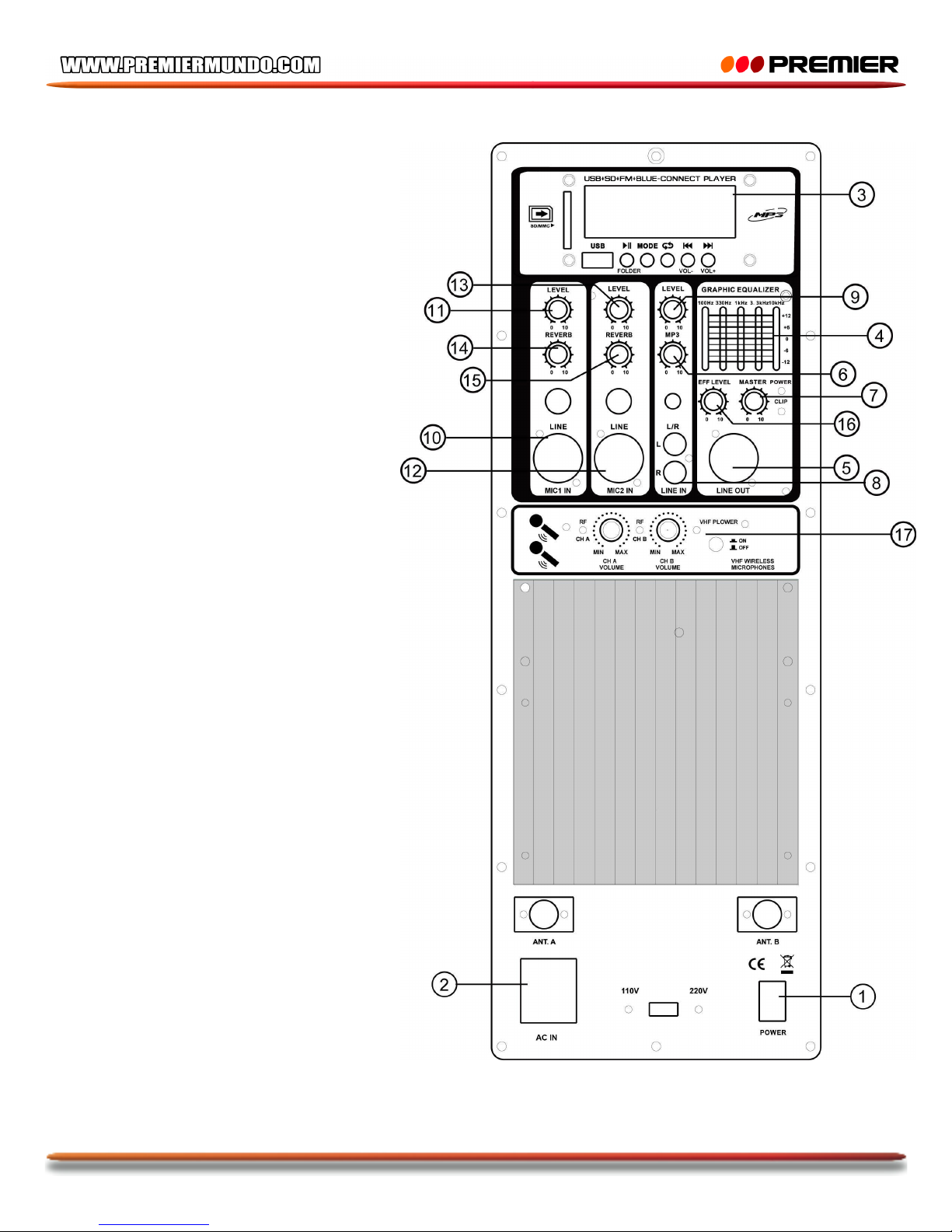

DESCRIPCIÓN DE LA UNIDAD
1. Interruptor de potencia (Asegúrese
que el nivel de volumen esta en el
mínimo antes de encender la unidad)
2. Fusible y AC
3. Blue-Connect, USB/SD
4. Ecualizador de 5 bandas
5. Salida de línea
6. Nivel de entrada USB/SD. (Soporta
dispositivos USB/SD de hasta 16GB)
7. Nivel de volumen
8. Entrada de línea
9. Nivel de entrada
10. Entrada de Mic1/Linea1
11. Nivel de Mic1/Linea1
12. Entrada de Mic2/Linea2
13. Nivel de Mic2/Linea2
14. Eco de Entrada de Mic1/Linea1
15. Eco de Entrada de Mic2/Linea2
16. Nivel de efectos
17. Sistema de micrófono inalámbrico
VHF dual
Page 5
Page 4
ESPECIFICACIONES
Woofer: 2x15”, Imán: 40Oz
Tweeter: 44mm, Imán: 23Oz
RMS: 200V
PMPO: 28000V
Frecuencia de crossover: 3,5KHz
Voltaje: AC110/220V, 50/60Hz
Peso: 25kg
Dimensiones: 50x41x115cm

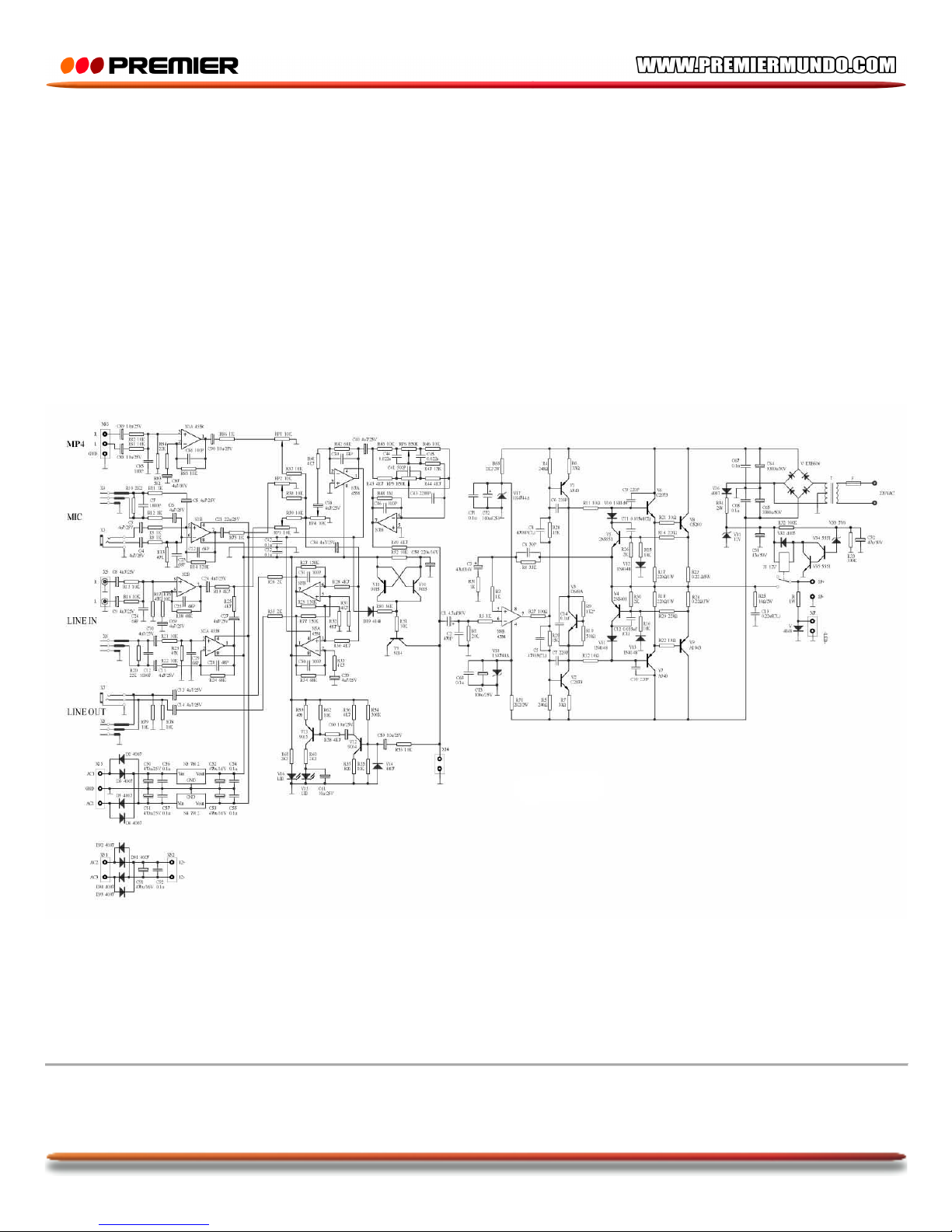

DIAGRAMA DE CIRCUITOS
• Las personas y/o Marcas registradas en este manual de instrucciones no están afiliadas a Premier Electric Japan Corp. y aparecen en
este Manual con propósitos ilustrativos únicamente.
Page 6
INSTRUCTION MANUAL
MULTIMEDIA ACTIVE SPEAKER (15”)
BB-5586USBTL
DEAR CUSTOMER
In order to achieve the best performance of your product, please read this instruction manual carefully
before using, and keep it for future reference.
If you need extra support, please write to [email protected]
Page 7
P-1
CAUTION
RISK OF ELECTRIC
SHOCK, DO NOT
OPEN
Caution: To reduce the risk of electric shock do not open
this device, there are not serviceable parts for customers.
Please refer any maintenance or repair to qualified
personnel.
This sign means the existence of dangerous voltage at
the inside of the unit, which states a risk of electric shock.
This sign means that there are important instructions of
operation and handling in the manual that comes with this
device.
PREMIER CUSTOMER SERVICE
Venezuela:
0800 – ELECTRIC (353-2874)
Panama:
507 300-5185
Website
www.premiermundo.com
E-mail:
NOTE
This unit may be submitted to changes in specifications, characteristics and/or operation without prior
notice to the user, in order to continue improving and developing its technology.
Page 8
P-2
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
WARNING -- When using electric products, basic precautions, should always befollowed,
Including the Following:
Read all this instructions before using the product
Do not use this product near water ,for example, near a bathtub ,washbowl,kitchen sink,
In a wet basement ,or near a swimming pool,or the like.
This product only for mounting into a woofer sound box to form complete set
This product , in combination with other sound equipments and headphones or speakers,
may be capable of producing soud levels that could cause permanent hearing loss. Do
not operate for a long period of time at a high volume level or at a level tha is uncomfortable.
If you experience any hearing loss or ringing in the ears ,you should consult an audiologist.
The products should be located so that its location or position does not interfere with its proper
Ventilation.
The product should be located away from heat sources such as radiators,heat resistors or other
products that produce heat.
The product should be connected to a power supply only of the type described in the operating
Instructions or as marked on the panel of the product.
The power supply cord of the products should be unplugged from the outlet when left unused for
a long period of time.
Care should be taken so that objects do not fall and liquids are not spilled into the enclosure
through openings.
The product should be serviced by qualified service personnel when:
1. The power supply cord or the plug has been damaged or
2. Objects have fallen, or liquid has been spilled into the product;or
3. The product has been exposed to rain;or
4. The product does not appear to aperate normally or exhibits a marked change in performance;or
5. The product has been dropped, or the enclosure damaged
Do not attempt to service the product beyond that described in the user-maintenance instructions.
All other servicing should be referred to quality service personnel.
Page 9
P-3
CAUTION
Used for instructions intended to alert the user to the risk of injury or material damage should the
the unit be used improperly.
Material damage refers to damage or other adverse effects caused with respect to the home and
all its furnishings ,as well to domestic animals or pets.
Page 10
P-4

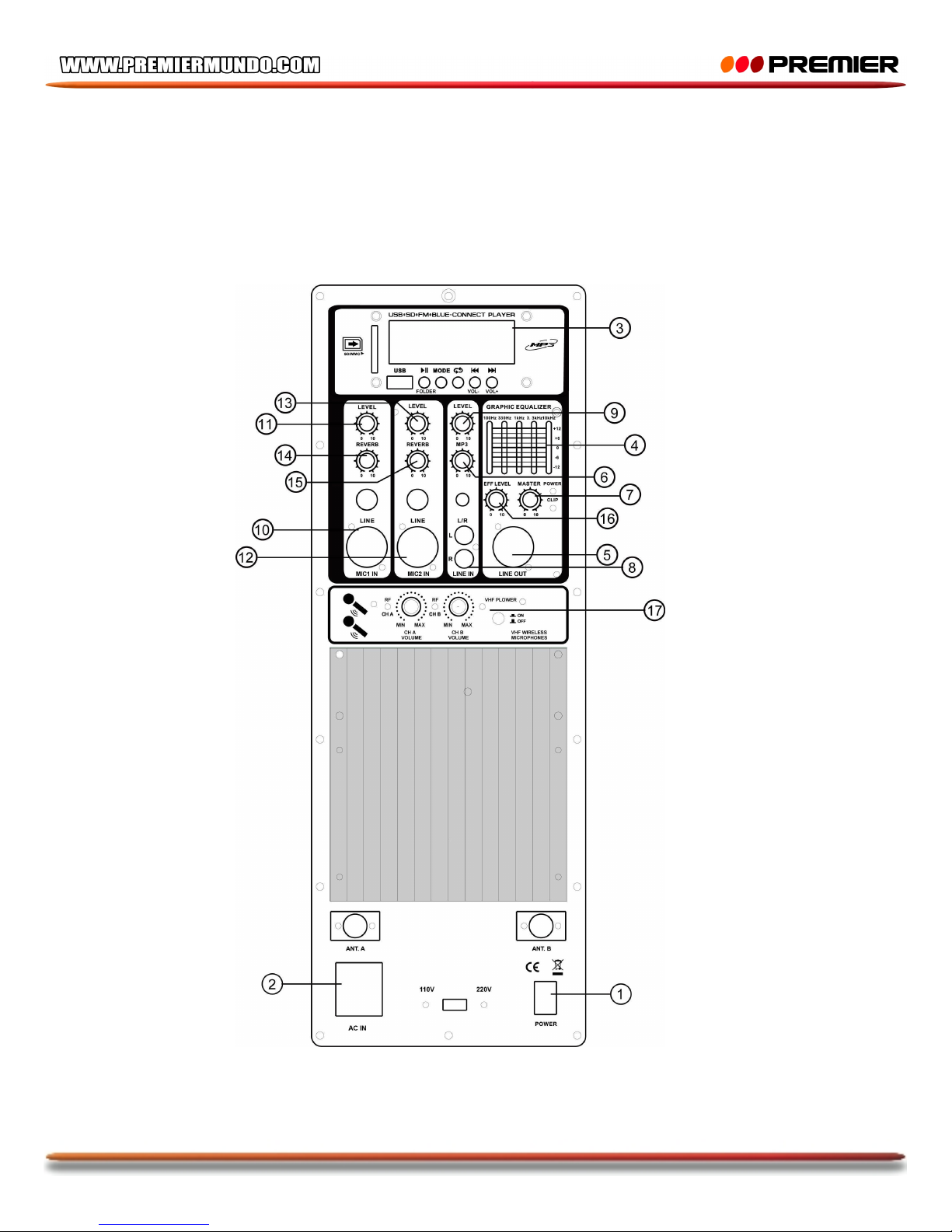

1. POWER SWITCH
Switch up to turn the unit on, and switch down to turn it off.
Make sure the MASTER level control is down before you turn the unit on.
2. FUSE & AC
This is a power socket with FUSE holder.
3. USB/SD/BLUE-CONNECT DIGITAL PLAYER
Device to play audio files.
4. 5-BAND EQUALIZER
These knob adjust bass, middle, treble effect.
5. LINE OUT
These sockets send out line signals,which fetched before frequency equalizer and master, used for
linking to another active speaker like this unit or for recording.
6. USB/SD LEVEL
Controls for adjusting USB/SD input level.
USB Port & SD Slot support 16G Memory MAXIUM.
7. VOLUME LEVEL
Controls for adjusting whole level.
8. LINE INPUT
These sockets accept signals come in from other audio source, it has XLR & RCA connectors.
9. INPUT LEVEL
Controls for adjusting line input level.
10. MIC1/LINE1 INPUT
MIC1/LINE1 inputs can accept line level signals a stereo, Connector XLR for Mic, 1/4" PHONE
JACK for Line.
11. MIC1/LINE1 LEVEL
Controls for adjusting MIC1/LINE1 input
12. MIC2/LINE2 INPUT
MIC1/LINE1 inputs can accept line level signals a stereo, Connector XLR for Mic, 1/4" PHONE
JACK for Line.
13. MIC2/LINE2 LEVEL
Controls for adjusting MIC2/LINE2 input.
14.MIC1/LINE1 INPUT ECHO
Knob to adjust Echo level from MIC1/LINE1 input.
Page 11
P-5
15.MIC2/LINE2 INPUT ECHO
Knob to adjust Echo level from MIC2/LINE2 input.
16.EFEECTS LEVEL
Knob to adjust EFFECTS level in total.
17.DUAL VHF WIRELESS MICROPHONE SYSTEM
OPERATION FOR BLUE-CONNECT
If you want to use BLUE-CONNECT Functions, Make sure the unit is Powered on.
Press Button “MODE” to select BLUE-CONNECT function, The display is showing “ DISCONNECTED”,
Check with the listed bluetooth’s name in your mobilephone. Choose the name “BB-5586USBTL” and
connect it. Your mobilephone will connect to the speaker.
When it paired, it will be showing “Connected “ on display.
Then you can play the audio files from your mobile device.
SPECIFICATIONS:
Woofer: 2*15”, magnet: 40OZ,
Tweeter: 44mm, magnet: 23OZ,
Power RMS: 200W
Max power ( PMPO ): 28000W
Crossover Frequency: 3,5KHz
Frequency Range(-10Db) 50Hz-20KHz
Voltage: AC110/220V, 50/60Hz
Weight: 25KGS
Dimensions: 50*41*115cm
Page 12
P-6

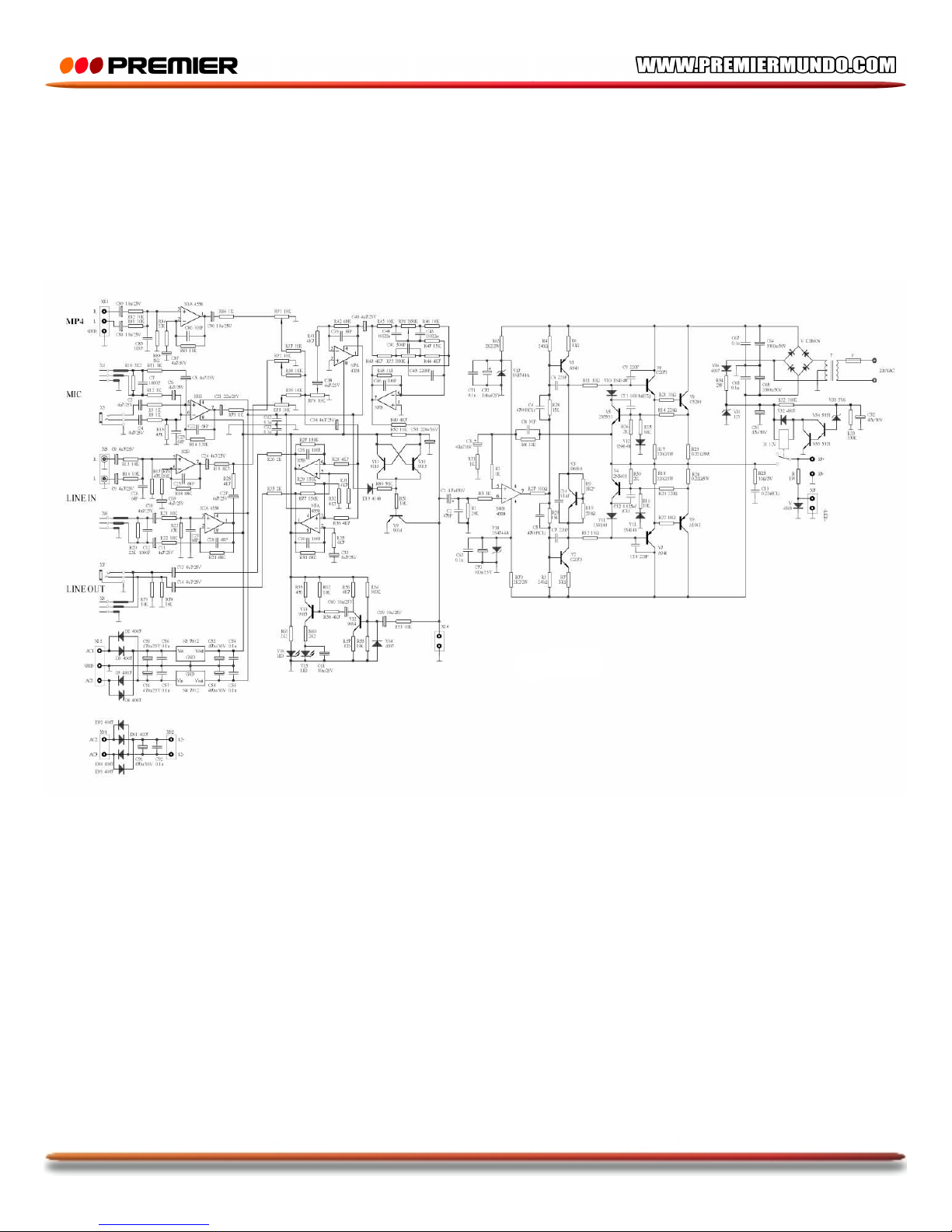

Schematic diagram
