TEMPERATUR- / mA-KONVERTER

9113

INDHOLDSFORTEGNELSE

Advarsel .............................................................................. 2

Signaturforklaring ............................................................... 2

Sikkerhedsregler ................................................................. 2

Afmontering af system 9000 .............................................. 4

EF-Overensstemmelseserklæring ...................................... 5

Avancerede features........................................................... 6

Anvendelse ......................................................................... 6

Teknisk karakteristik ........................................................... 6

Applikationer ...................................................................... 7

PR 4501 Display- / programmeringsfront .......................... 8

Bestillingsnumre ................................................................. 9

Elektriske specifikationer.................................................... 9

Konfigurering af følerfejlscheck .......................................... 14

Displayvisning på 4501 af:

Indgangssignal uden for område ................................... 14

Følerfejlsdetektering ....................................................... 14

Hardwarefejl ................................................................... 14

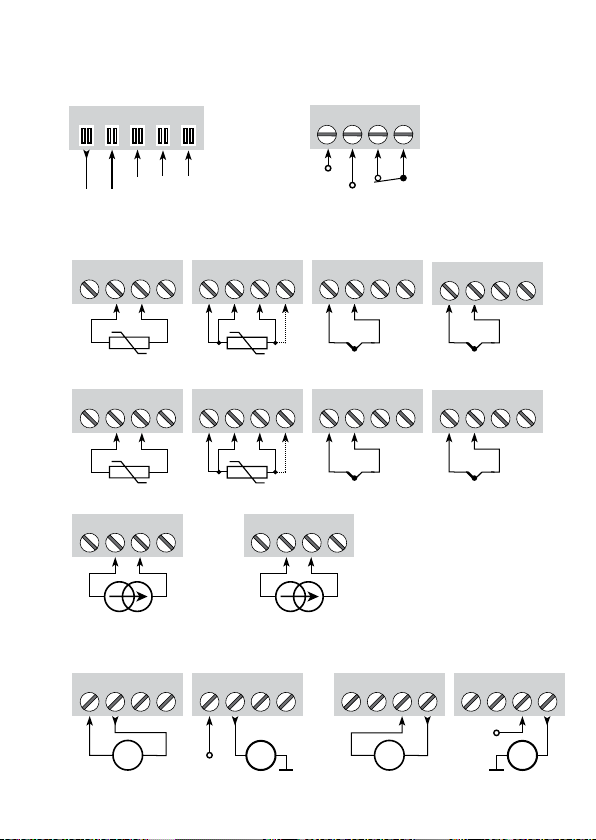

Tilslutninger ........................................................................ 16

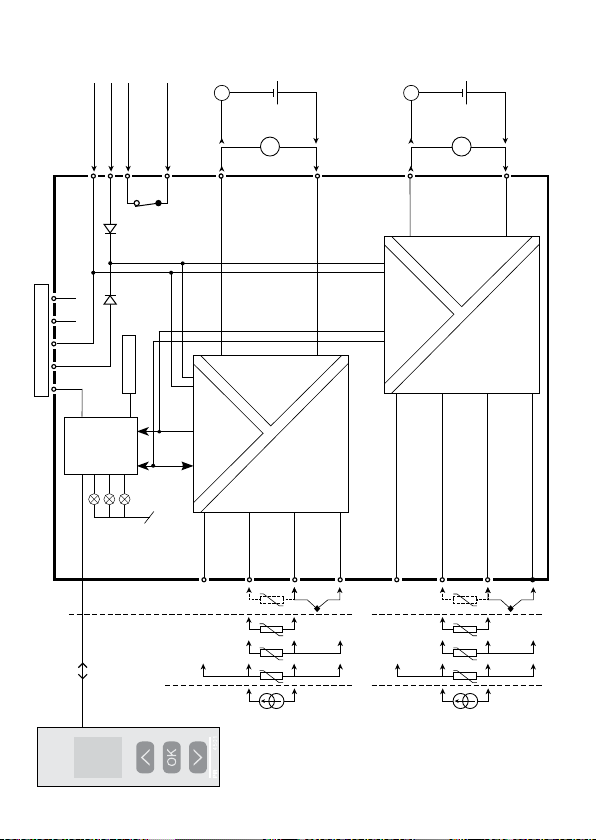

Blokdiagram ....................................................................... 17

Visning af signal- og kabelfejl uden displayfront ............... 18

Programmering /

betjening af trykknapper .................................................... 19

Rutediagram ....................................................................... 21

Rutediagram, Avancerede indstillinger (ADV.SET) ............. 23

Rullende hjælpetekster i displaylinie 3 ............................... 24

Appendix ............................................................................ 102

IECEx Installation Drawing ............................................. 103

ATEX Installation Drawings, UK, FR, DE, DK ................. 106

FM Installation Drawing .................................................. 118

Safety Manual ................................................................ 121

9113 - Product Version 9113-002 1

Page 4

Følgende operationer bør kun udføres på modulet i spændings-

ADVARSEL

løs tilstand og under ESD-sikre forhold: Installation, ledningsmontage og -demontage. Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun foretages af PR electronics A/S.

Modulets frontplade må ikke åbnes, da dette vil medføre skade på stikforbindelsen til display- / programmeringsfronten PR

4501. Modulet indeholder ingen DIP-switche eller jumpere.

SIGNATURFORKLARING

ADVARSEL

Trekant med udråbstegn: Læs manualen før installation og idriftsættelse

af modulet for at undgå hændelser, der kan føre til skade på personer eller materiel.

CE-mærket er det synlige tegn på modulets overensstemmelse med EU-direktivernes krav.

Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til isolation.

Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse med installationer i eksplosionsfarlige områder.

SIKKERHEDSREGLER

DEFINITIONER Farlige spændinger er defineret som områderne: 75...1500 Volt DC og

50...1000 Volt AC. Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæssigt forsvarligt. Operatører er personer, som under normal drift med produktet skal indstille og betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med indholdet af denne manual.

2 9113 - Product Version 9113-002

Page 5

MODTAGELSE OG UDPAKNING

Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modultypen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er monteret på blivende plads.

MILJØFORHOLD

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning, ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af ventilation. Modulet skal installeres i forureningsgrad 2 eller bedre. Modulet er designet til at være sikkert mindst op til en højde af 2000 m.

INSTALLATION

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk, advarsler og instruktioner i manualen, og som vil følge disse. Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den lokale forhandler eller alternativt direkte til:

Det er ikke tilladt at benytte flerkoret ledning ved tilslutning af forsyningsspænding med mindre ledningsenderne er forsynet med ledningstyller.

Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagrammet og sideskiltet.

Modulet er forsynet med skrueterminaler og skal forsynes fra en dobbeltisoleret / forstærket isoleret spændingsforsyning. En afbryder placeres let tilgængeligt og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at den afbryder spændingen til modulet.

Ved installation på Power Rail 9400 bliver forsyningsspændingen leveret af Power Control Unit type 9410.

Produktionsår fremgår af de to første cifre i serienummeret.

KALIBRERING OG JUSTERING

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæssigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret

PR electronics A/S, Lerbakken 10, 8410 Rønde,

Danmark, tlf: +45 86 37 26 77.

9113 - Product Version 9113-002 3

Page 6

på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det er let at betjene.

RENGØRING

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destilleret vand.

ANSVAR

I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede salgsaftale, mod PR electronics A/S.

AFMONTERING AF SYSTEM 9000

Billede 1:

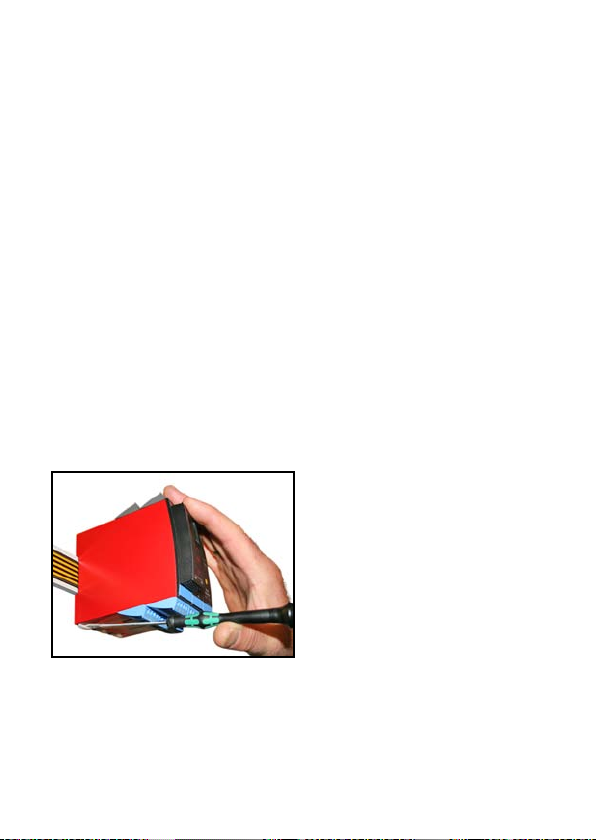

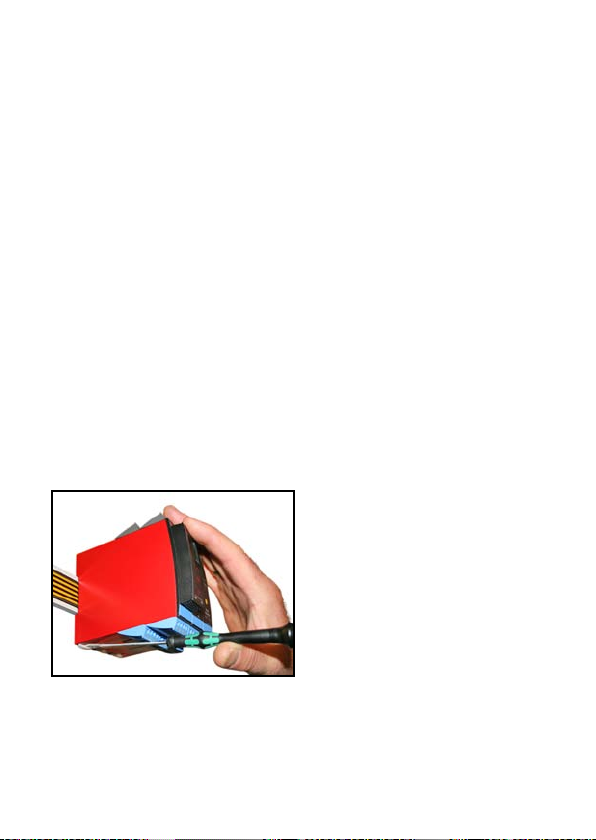

Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås.

4 9113 - Product Version 9113-002

Page 7

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hermed at følgende produkt:

Type: 9113 Navn: Temperatur- / mA-konverter

er i overensstemmelse med følgende direktiver og standarder: EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1 : 2006

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

Lavspændingsdirektivet 2006/95/EF og senere tilføjelser

EN 61010-1 : 2001

ATEX-direktivet 94/9/EF og senere tilføjelser

EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007 ATEX certificate: KEMA 07ATEX0148 X

Bemyndiget organ:

KEMA Quality B.V. (0344) Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands

Rønde, 24. september 2009 Kim Rasmussen Producentens underskrift

9113 - Product Version 9113-002 5

Page 8

TEMPERATUR- / mA-KONVERTER

9113

• Indgang for RTD, TC og mA

• Aktiv / passiv mA-udgang

• 1 eller 2 kanaler

• Kan forsynes separat eller installeres på power rail, PR type 9400

• SIL 2-certificeret via Full Assessment

Avancerede features

• Konfiguration og monitorering via aftagelig displayfront (PR 4501); proceskalibrering og signalsimulering.

• Kopiering af opsætningen fra et modul til andre af samme type via displayfronten.

• TC-indgange kan anvende enten intern CJC eller en klemme med indbygget Pt100-føler (PR 5910Ex, kanal 1 / PR 5913Ex, kanal 2) for højere nøjagtighed.

• 9113 detekterer automatisk, om modulet skal levere et aktivt eller et passivt strømsignal.

• Avanceret monitorering af intern kommunikation og gemte data.

• SIL 2-funktionaliteten skal aktivt tilvælges via menupunkt.

Anvendelse

• 9113 kan monteres i sikkert område samt i zone 2 / division 2 og modtage signaler fra zone 0, 1, 2, 20, 21 og 22 / Class I/II/III, Div. 1, Gr. A-G.

• Konvertering og skalering af temperatursignaler (Pt, Ni og TC) og aktive strømsignaler.

• 9113 er konstrueret, udviklet og certificeret til brug i SIL 2-installationer iht. kravene i IEC 61508.

Teknisk karakteristik

• 1 grøn og 2 røde LEDs i front indikerer normal drift og funktionsfejl.

• 2,6 kVAC galvanisk isolation mellem indgang / udgang / forsyning.

6 9113 - Product Version 9113-002

Page 9

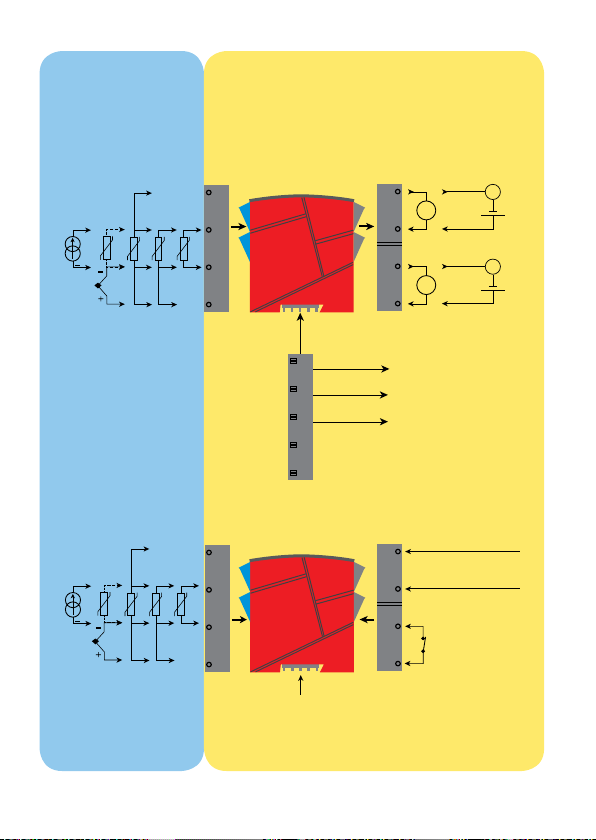

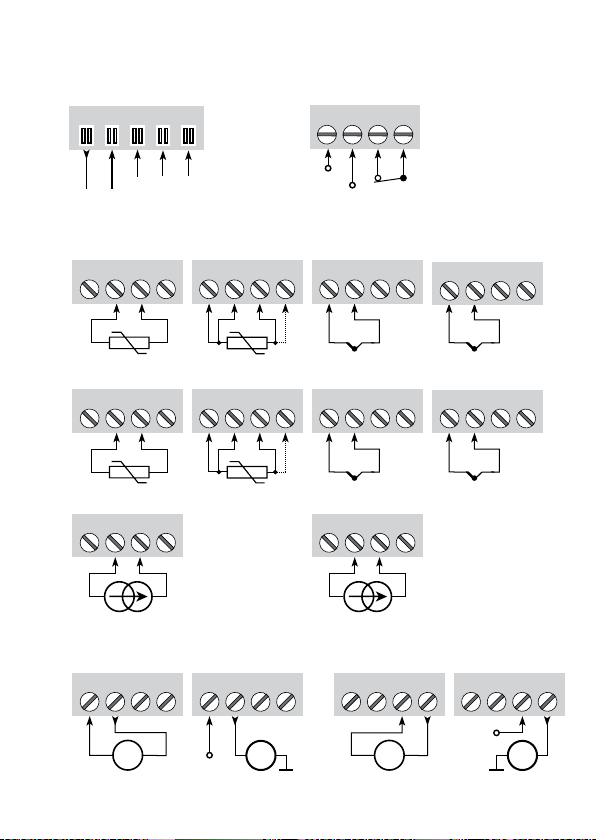

APPLIKATIONER

Indgangssignaler:

Kanal 1:

Strøm TC

*Bestilles særskilt: CJCklemme 5910Ex / 5913Ex

Kanal 2:

Strøm TC

*Bestilles særskilt: CJCklemme 5910Ex / 5913Ex

Zone 0, 1, 2,

20, 21, 22 /

RTD

Forbindelse,

ledere

RTD

Forbindelse,

ledere

Power rail

Forsyning via

power rail

Udgangssignaler:

Fejl-signal

Rail, +24 VDC

Rail, gnd.

Ingen forbindelse

Forsyningsspændinger:

Cl. I/II/III, div. 1

gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D eller sikkert område

Analog, 0/4...20 mA

Kanal 2:

2-trådsforsyning -

Gnd.

Forsyning +19,2...31,2 VDC

Modulstatus

Kanal 1:

2-trådsforsyning -

N.C.

Modulstatus

9113 - Product Version 9113-002 7

Page 10

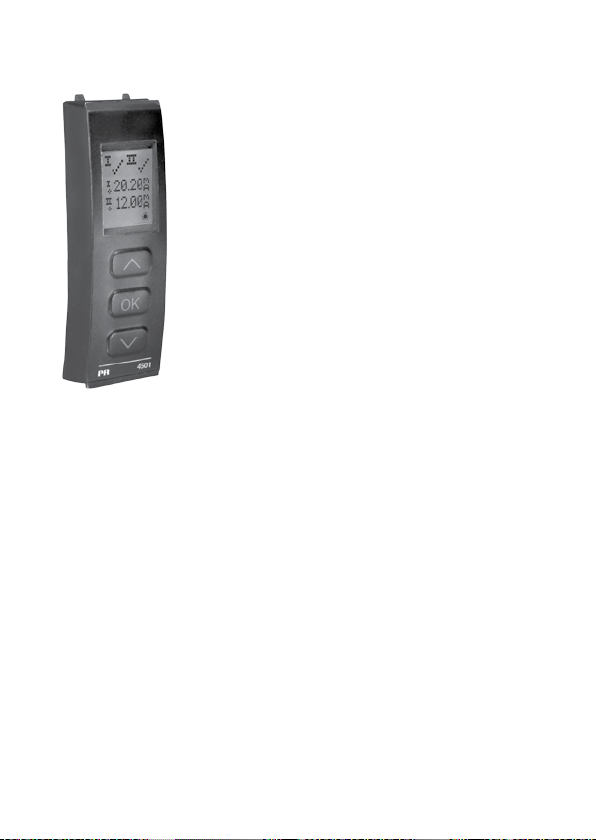

PR 4501 DISPLAY- / PROGRAMMERINGSFRONT

Funktionalitet

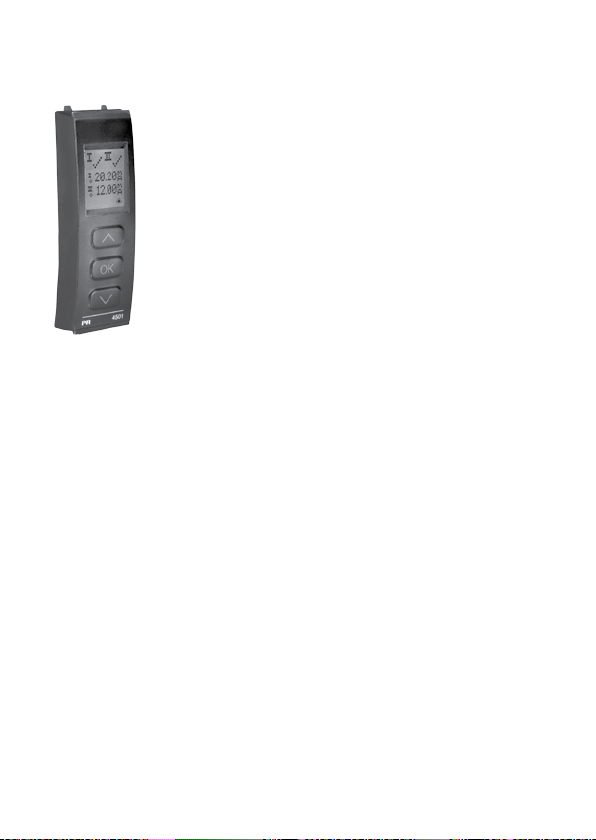

Den enkle menustruktur og de forklarende hjælpetekster leder dig automatisk gennem opsætningen, og gør produktet meget enkelt at anvende. Se beskrivelse af funktioner og opsætningsmuligheder under afsnittet ”Progammering / betjening af trykknapper”.

Anvendelse

• Kommunikationsinterface til ændring af driftsparametre i 9113.

• Kan flyttes fra en 9113 til en anden 9113 og downloade opsætningen fra det første modul til andre af samme type.

• Som fastmonteret display til visualisering af procesdata og status.

Teknisk karakteristik

• Fire liniers LCD-display, linie 1 (5,57 mm høj) viser indgangsstatus, linie 2 og 3 (3,33 mm høje) viser analog indgangs- / udgangsværdi eller TAG-nr samt enheder - UNIT, og linie 4 viser status for kommunikation og SIL-lås. Statisk prik = SIL-låst og blinkende prik = ikke SIL-låst.

• Programmeringsadgang kan forhindres ved indkodning af et password. Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændringer er så høj som muligt.

Montage / installation

• Klikkes på fronten af 9113.

8 9113 - Product Version 9113-002

Page 11

Bestillingsnumre 9113BA = Temperatur- / mA-konverter, 1 kanal

9113BB = Temperatur- / mA-konverter, 2 kanaler 4501 = Display- / programmeringsfront 5910Ex = CJC-klemme, kanal 1 5913Ex = CJC-klemme, kanal 2 9400 = Power rail

Elektriske specifikationer

Specifikationsområde .................................. -20...+60°C

Lagringstemperatur ..................................... -20...+85°C

Fælles specifikationer:

Forsyningsspænding, DC ............................ 19,2...31,2 VDC

Max. forbrug ................................................ ≤ 3,5 W (2 kanaler)

Sikring ......................................................... 400 mA T / 250 VAC

Isolationsspændinger, test / drift

Indgang / udgang / forsyning .................. 2,6 kVAC / 250 VAC

Udgang 1 til udgang 2 ............................ 1,5 kVAC / 150 VAC forstærket

Statusrelæ til forsyning ........................... 1,5 kVAC / 150 VAC forstærket

Kommunikationsinterface ............................ Programmeringsfront 4501

Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)

Gennemsnitlig reaktionstid inkl. forsinkelse:

Temperaturindgang ................................. ≤ 1 s

mA-indgang ............................................. ≤ 0,4 s

Kalibreringstemperatur ................................ 20...28°C

9113 - Product Version 9113-002 9

Page 12

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Indgangs-

type

Absolut

nøjagtighed

Temperatur-

koefficient

Alle ≤ ±0,1% af span ≤ ±0,01% af span / °C

Basisværdier

Indgangs-

type

Basis-

nøjagtighed

Temperatur-

koefficient

mA ≤ ±16 µA ≤ ±1,6 µA / °C

Pt100, Pt200,

Pt 1000 ≤ ±0,2°C ≤ ±0,02°C / °C

Pt500, Ni100,

Ni120, Ni 1000 ≤ ±0,3°C ≤ ±0,03°C / °C

Pt50, Pt400, Ni50 ≤ ±0,4°C ≤ ±0,04°C / °C

Pt250, Pt300 ≤ ±0,6°C ≤ ±0,06°C / °C

Pt20 ≤ ±0,8°C ≤ ±0,08°C / °C Pt10 ≤ ±1,4°C ≤ ±0,14°C / °C

TC-type:

E, J, K, L, N, T, U

TC-type: R, S, W3,

W5, LR

≤ ±1°C

≤ ±2°C

≤ ±0,1°C / °C

≤ ±0,2°C / °C

TC-type: B

160...400°C ≤ ±4,5°C ≤ ±0,45°C / °C TC-type: B

400...1820°C ≤ ±2°C ≤ ±0,2°C / °C

EMC-immunitetspåvirkning ................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A-kriterium, gniststøj ................. < ±1% af span

Ledningskvadrat (max.) ............................... 0,13...2,08 mm

/ AWG 26...14 flerkoret ledning

Klemskruetilspændingsmoment .................. 0,5 Nm

Relativ luftfugtighed .................................... < 95% RH (ikke kond.)

Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm

Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm

10 9113 - Product Version 9113-002

Page 13

Kapslingsklasse ........................................... IP20

Vægt ............................................................ 250 g / 265 g med 4501

Isolation:

Indgang til alle ............................................. 300 VAC dobbelt/forstærket

Analog udgang til forsyning ........................ 300 VAC dobbelt/forstærket

Statusrelæ til forsyning................................ 150 VAC dobbelt/forstærket eller

300 VAC basis-isolation

RTD-indgang:

Indgangs-

type

Pt100 Ni100

Indgang for RTD-typer: Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Kabelmodstand pr. leder, (max.), ................ 50 Ω

Følerstrøm, RTD .......................................... Nom. 0,2 mA

Virkning af følerkabelmodstand

(3- / 4-leder), RTD ....................................... < 0,002 Ω / Ω

Følerfejlsdetektering, RTD ........................... Programmerbar ON / OFF

Følerfejlsstrøm:

under detektering .................................... < 2 µA

ellers......................................................... 0 µA

* Ingen kortslutningsdetektering for Pt10, Pt20 og Pt50

Min.

værdi

-200°C

-60°C

Max.

værdi

+850°C +250°C

Standard

IEC60751

DIN 43760

TC-indgang:

Type

B E J K L

R S T

U W3 W5

Min.

værdi

0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

værdi

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

9113 - Product Version 9113-002 11

Page 14

Koldt loddestedskomp. (CJC): CJC via ekstern føler i

klemme 5910 ........................................... 20...28°C ≤ ± 1°C

-20...20°C og 28...70°C ≤ ± 2°C

CJC via intern føler ................................. ±(2,0°C + 0,4°C * ∆t)

∆t = intern temperatur - omgivelsestemperatur

Følerfejlsdetektering .................................... Programmerbar ON eller OFF

(kun kabelbrud) Følerfejlsstrøm:

under detektering .................................... Nom. 2 µA

ellers ........................................................ 0 µA

Strømindgang:

Måleområde ................................................ 0...20 mA

Programmerbare måleområder ................... 0...20 og 4...20 mA

Indgangsmodstand ..................................... Nom. 20 Ω + PTC 50 Ω

Følerfejlsdetektering .................................... Programmerbar ON / OFF

Kun 4...20 mA (NAMUR)

Strømudgang:

Signalområde (span) ................................... 0...20 mA

Programmerbare signalområder ................. 0...20 / 4...20 /

20...0 og 20...4 mA

Belastning (max.) ......................................... 20 mA / 600 Ω / 12 VDC

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Følerfejlsdetektering .................................... 0 / 3,5 / 23 mA / ingen

NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA

Begrænsning af udgang:

på 4...20 og 20...4 mA signaler ............... 3,8...20,5 mA

på 0...20 og 20...0 mA signaler ............... 0...20,5 mA

Strømbegrænsning ...................................... ≤ 28 mA

2-tråds 4...20 mA udgang:

Signalområde .............................................. 4...20 mA

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Belastningsmodstand .................................. ≤ (V

Område for ekstern 2-trådsforsyning .......... 3,5...26 VDC

Virkning af ekstern 2-trådsforsynings-

spændingsændring ..................................... < 0,005% af span / V

-3,5) / 0,023 A [Ω]

forsyn.

Statusrelæ i sikkert område:

Max. spænding ........................................... 125 VAC / 110 VDC

Max. strøm .................................................. 0,5 AAC / 0,3 ADC

Max. effekt ................................................... 62,5 VA / 32 W

Marine-godkendelse:

Det Norske Veritas, Ships & Offshore ......... Ansøgt

12 9113 - Product Version 9113-002

Page 15

GOST R godkendelse:

VNIIFTRI, Cert No. ....................................... Se www.prelectronics.dk

SIL-certificering:

exida, Cert No. ............................................ PREl 070902 P0002 C03.01

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ....................................... EN 61326-1

LVD 2006/95/EF .......................................... EN 61010-1

ATEX 94/9/EF .............................................. EN 60079-0, -11, -15 , -26

og EN 61241-0, -11

IECEx ........................................................... IEC 60079-0, -11, -15 og -26

IEC 61241-0 og -11

c FM us ....................................................... FM 3600, 3611, 3810

CSA E60079-0, -15 CSA 22.2 -25, -142, -213 ANSI/ISA-12.00.01 / 12.12.02

UL, Standard for Safety .............................. UL 61010-1

SIL ............................................................... IEC 61508

af span = af det aktuelt valgte måleområde

9113 - Product Version 9113-002 13

Page 16

Konfigurering af følerfejlscheck

Modul: Konfiguration Følerfejlsdetektering:

9113

OUT.ERR=NONE. OFF

Følerfejlscheck:

Ellers: ON

Displayvisning på 4501 af:

Indgangssignal uden for område

Indgang Område Visning Grænse

CURR 0...20 mA / 4...20 mA

TEMP TC / RTD

Indgang Område Visning Grænse

Ved overskridelse af A/D-konverterens eller polynomiets gyldige område

Alle Alle

Følerfejlsdetektering

Indgang Område Visning Grænse

CURR Strømsløjfebrud (4...20 mA) SE.BR <= 3,6 mA; > = 20,75 mA

For Pt10, Pt20, Pt50, Pt100, Pt200, Ni50 og

TEMP

for Pt250, Pt300, Pt400, Pt500, Pt1000 og

Hardwarefejl

Indgang uden for område (lavt indgangssignal) IN.LO Se grænser ovenfor

Indgang uden for område (højt indgangssignal) IN.HI Se grænser ovenfor

Føler kabelbrud SE.BR Se grænser ovenfor Føler kortslutning SE.SH Se grænser ovenfor

Test af intern CJC-føler CJ.ER

CJC-klemme fejl - check CJC-terminal CJ.CE

Uden for område visning (IN.LO, IN.HI):

IN.LO < -1,05 mA

IN.HI > 25,05 mA

IN.LO < temperaturområde -2°C

IN.HI > temperaturområde +2°C

Display under min.- / over max.-visning (-1999, 9999):

-1999 Displayværdi <-1999 9999 Displayværdi >9999

Sensor error detection (SE.BR, SE.SH):

TC SE.BR > 10 k

RTD: 2-, 3- og 4-leder

Ni120

RTD: 2-, 3- og 4-leder

Ni1000

Visning ved hardwarefejl

Fejlsøgning Visning Årsag

SE.BR

SE.SH < ca. 15 Ω

SE.BR

SE.SH < ca. 15 Ω

> 900...1000

(kabel

> 10...12 k

(kabel

Intern CJC-føler defekt eller CJC-

temperatur uden for område**

Defekt eller manglende CJCklemme, temperatur uden for

gyldigt område

Ω...165 kΩ

> 50 Ω)

14 9113 - Product Version 9113-002

Page 17

Fejlsøgning Visning Årsag

Fejl på indgangen - check indgangsforbindelser samt sluk og tænd for modulet

Fejl på udgangen - check udgangsforbindelser samt sluk og tænd for modulet

Ingen kommunikation NO.CO

Fejl i flash - check konfigurationen

Ugyldig konfigurationstype eller ugyldig version TY.ER

Hardwarefejl RA.ER Fejl i RAM*

Hardwarefejl IF.ER Fejl i intern Flash*

Hardwarefejl SW.ER Fejl i SW monitor*

Hardwarefejl AD.ER Fejl i A/D-konverter*

Hardwarefejl AO.SU Fejl i analog udgangsforsyning*

Hardwarefejl CA.ER Fejl i fabrikskalibrering*

Hardwarefejl CM.ER Fejl i primær CPU*

Hardwarefejl II.ER Fejl i initialiseringscheck*

Hardwarefejl RS.ER Reset-fejl*

Hardwarefejl IC.ER Fejl i kommunikation på indg.*

Hardwarefejl M1.ER Fejl fra primær CPU til kanal 1*

Hardwarefejl M2.ER Fejl fra primær CPU til kanal 2*

Hardwarefejl MC.ER Konfig.-fejl i primær CPU*

Hardwarefejl MF.ER Flash-fejl i primær CPU*

Hardwarefejl MR.ER RAM-fejl i primær CPU*

Hardwarefejl MS.ER Fejl i forsyning til primær CPU*

Hardwarefejl MP.ER ProgFlow-fejl i primær CPU*

! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst. * Fejlen kan resettes ved at steppe igennem menuerne eller ved at slukke og tænde for modulet. Nogle fejltyper kan kun resettes ved at slukke og tænde for modulet. ** Fejlen kan resettes ved at steppe igennem menuerne eller ved at slukke og tænde for modulet. Fejlen kan tilsidesættes ved at vælge en anden indgangstype end TC. *** Fejlen kan resettes ved at steppe igennem menuerne.

Visning ved hardwarefejl

Signalniveauer på indgang

IN.ER

uden for grænser eller for-

bundet til forkerte terminaler*

Fejl i analog udgangsstrøm

AO.ER

Ingen kommunikation med

FL.ER

CO.ER

Konfiguration hentet fra

EEprom har ugyldigt type-

(kun for SIL-mode)*

(4501)

Fejl i FLASH (ugyldig

konfiguration)***

eller revisionsnummer

9113 - Product Version 9113-002 15

Page 18

Power Rail

forbindelser

91 92 93 94 95

TILSLUTNINGER

Forsyning og

statusrelæ

31 32 33 34

+24 VFejl-signal

NC = ingen forbindelse

NCNCGnd.

RTD, 3- / 4-lederRTD, 2-leder

41 42 43 44 41 42 43 44

Indgange

Gnd.

41 42 43 44

Kanal 1

51 52 53 54 51 52 53 54 51 52 53 54

RTD, 3- / 4-lederRTD, 2-leder

Kanal 2Kanal 1

Strøm

41 42 43 44

51 52 53 54

Kanal 2

Udgange:

2-trådstransmitter

(Passiv udgang)

11 12 13 14

Kanal 2

Strøm

(Aktiv udgang)

11 12 13 14

Kanal 1

N.C.

+24 V

TC, intern CJC-føler

Strøm

(Aktiv udgang)

11 12 13 14

*TC,

CJC-klemme

CJC

41 42 44

*TC,

CJC-klemme

CJC

51 5452

* Bestilles særskilt:

CJC-klemme 5910Ex (kanal 1) / 5913Ex (kanal 2).

2-trådstransmitter

(Passiv udgang)

11 12 13 14

16 9113 - Product Version 9113-002

Page 19

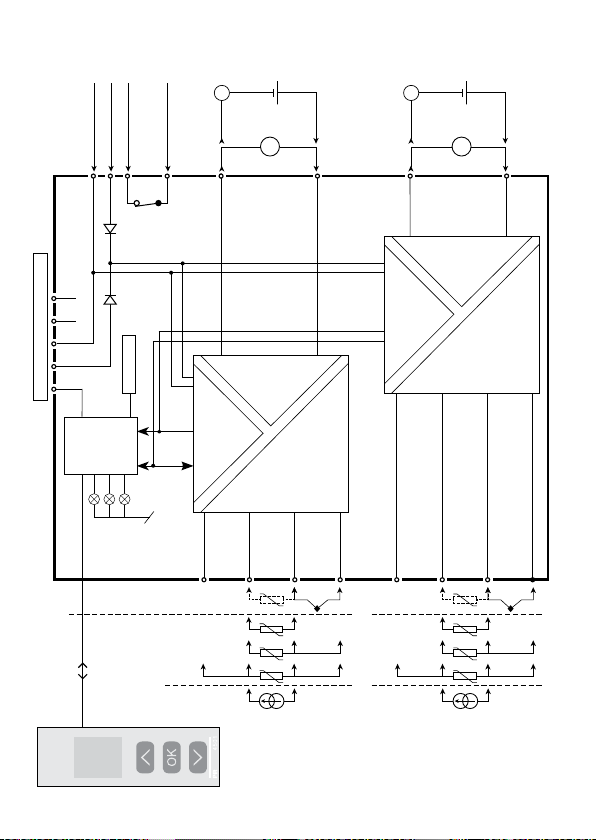

BLOKDIAGRAM

Gnd.

Forsyning +24 VDC

3114323433

NC*NC*

Gnd.

+24V

Power rail forbindelser

CPU

Modulstatus, Grøn

Kanal 1 status, Rød

Statusrelæ N.C.

FLASH

Kanal 2 status, Rød

I+

Gnd.

I+

Gnd.

* NC = ingen forbindelse

Kanal 2

9113

Kanal 1

Strøm

ledere

RTD, forb.,

Strøm

ledere TC

RTD, forb.,

100C

12 mA



9113 - Product Version 9113-002 17

Page 20

Visning af signal- og kabelfejl uden displayfront

Power rail

signalstatus

N.C.

Statusrelæ,

Kanal 2:

Rød LED

Kanal 1:

Rød LED

Liste over LED- og fejlsignalvisninger

Lukket

(hvis aktiveret)

Modul OK Blinker OFF OFF Trukket Åben

Ingen forsyning OFF OFF OFF Sluppet Lukket

Modul defekt OFF ON ON Sluppet Lukket

Tilstand Grøn LED

Kanal 1 defekt (kanal 2 OK) Blinker ON OFF Sluppet Lukket

Kanal 2 defekt (kanal 1 OK) Blinker OFF ON Sluppet Lukket

Kanal 1, signal OK Blinker OFF OFF Trukket Åben

Kanal 1, kabelkortslutning / kabelbrud Blinker Blinker OFF Sluppet

18 9113 - Product Version 9113-002

Kanal 2, signal OK Blinker OFF OFF Trukket Åben

Kanal 2, kabelkortslutning / kabelbrud Blinker OFF Blinker Sluppet

Page 21

PROGRAMMERING /

BETJENING AF TRYKKNAPPER

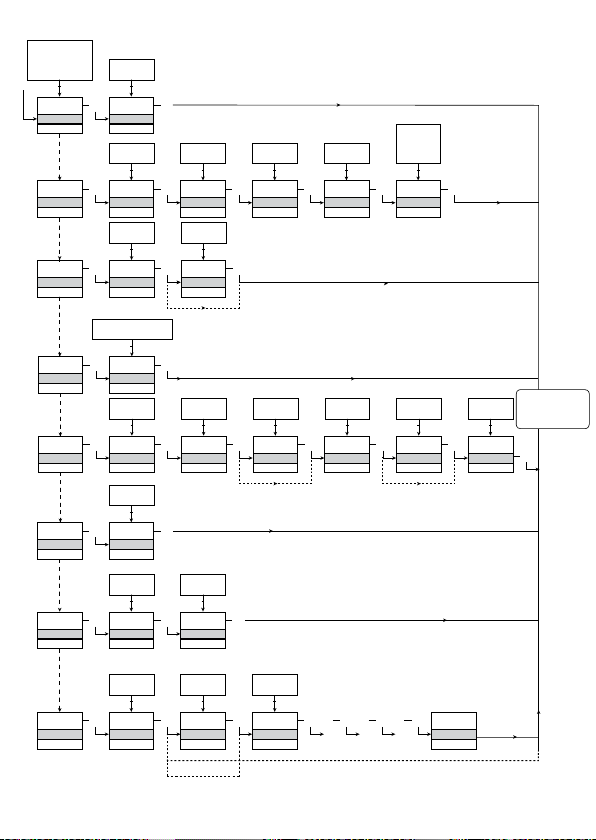

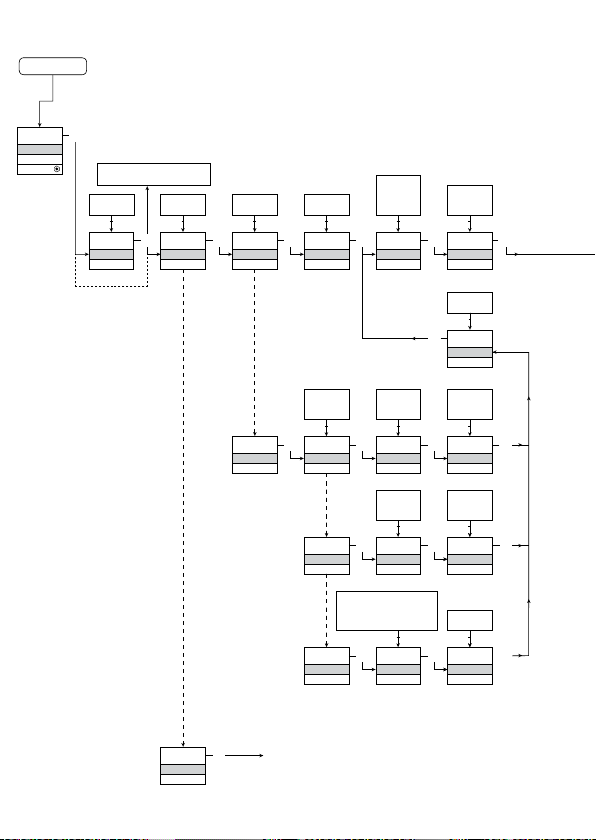

Dokumentation til rutediagram

Generelt

Når du skal konfigurere 9113, bliver du guidet igennem samtlige parametre og

kan vælge netop de indstillinger, der passer til applikationen. Til hver menu findes en rullende hjælpetekst, som vises i displaylinie 3.

Konfigurationen udføres ved hjælp af de 3 taster:

1 forøger talværdien eller vælger næste parameter

2 formindsker talværdien eller vælger forrige parameter 3 accepterer valget og går til næste menu

Når konfigurationen er gennemført, returneres til normaltilstand 1.0. Tryk og hold

uden at gemme de ændrede tal eller parametre.

Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltil-

stand (1.0) uden at gemme de ændrede tal eller parametre.

Uddybende forklaringer

Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning

af et password. Passwordet gemmes i konverteren, så sikkerheden mod uønskede ændringer er så høj som muligt. Default password 2008 giver adgang til alle programmeringsmenuer.

Valg af units

Ved valg af temperaturindgang kan man vælge, hvilke procesenheder der skal

vises i displayet (se skema). Pocesværdien altid i Celsius eller Fahrenheit. Vælges i menupunktet efter valg af temperaturindgang.

CJC

Det er via menuen CJC muligt at vælge mellem ekstern CJC-klemme, og intern

CJC-kompensering. CJC-klemme (PR 5910Ex/PR 5913Ex) bestilles særskilt.

Signal- og følerfejlsinformation via displayfront 4501

Følerfejl (se grænser i skema) vises i display med SE.BR (sensor break) eller

SE.SH (sensor short). Signaler uden for det valgte område (ikke følerfejl, se skema for grænser) vises i display som IN.LO (lavt indgangssignal) eller IN.HI (højt indgangssignal). Fejlindikeringen vises i tekst i 2. linie for kanal 1 og 3.

3 tasten nede for at gå til forrige menu eller normaltilstand (1.0)

9113 - Product Version 9113-002 19

Page 22

linie for kanal 2, samtidig med at baggrundsbelysningen blinker. 4. linie i displayet er en statuslinie, der viser, om modulet er SIL-låst (statisk prik = SILlåst og blinkende prik = ikke SIL-låst) og status for kommunikation COM (prik med løbende cirkel) som indikerer, om 4501 fungerer korrekt.

Signal- og følerfejlsindikering uden displayfront:

Status på enheden kan aflæses på de 3 LED’s i fronten af modulet.

Grøn blinkende LED indikerer normal drift. Ingen lys i grøn LED indikerer manglende forsyningsspænding eller modulfejl. Konstant rød LED indikerer fatal fejl. Rød blinkende LED indikerer følerfejl.

Avancerede funktioner

Enheden giver adgang til en række avancerede funktioner, der nås ved at svare

”YES” til punktet ”ADV.SET”.

Display setup: Her kan man justere kontrast og baggrundsbelysning.

Opsætning af TAG-nummer med 5 alfanumeriske karakterer. Valg af funktionsvisning i linie 2 og 3 på displayet, der vælges mellem visning af analog indgang, analog udgang og TAG-nummer eller vekslende displayvisning.

2-punkts proceskalibrering: Enheden kan proceskalibreres til et aktuelt ind-

gangssignal i 2 punkter. Der påtrykkes et lavt indgangssignal (ikke nødvendigvis 0%), og den aktuelle værdi angives. Herefter påtrykkes et højt signal (ikke nødvendigvis 100%), og den aktuelle værdi angives. Såfremt man siger ja til at bruge kalibreringen, vil enheden herefter arbejde i henhold til denne nye justering. Siger man senere nej i dette punkt eller vælger en anden indgangssignaltype, går enheden tilbage til fabrikskalibreringen.

Processimulerings-funktion: Vælger man ja til punktet ”EN.SIM”, er det muligt

med piltasterne at simulere et indgangssignal og dermed styre udgangssignalet op og ned. SIM-menuen skal forlades ved at trykke 3 (ingen time-out). Hvis 4501 fjernes, afbrydes processimuleringen.

Password: Her kan vælges et password mellem 0000 og 9999 til beskyttelse

mod uautoriserede ændringer. Enheden leveres default uden password.

Sprog: Der kan i menuen ”LANG” vælges mellem 7 forskellige sprogvarianter

af hjælpetekster, der fremkommer i menuen. Der kan vælges mellem UK, DE, FR, IT, ES, SE og DK.

Power rail: I menuen ”RAIL” vælges om følerfejl skal overføres til

en central overvågning i PR 9410 power control unit.

Safety Integrity Level: Se Safety Manual for yderligere

information.

20 9113 - Product Version 9113-002

Page 23

RUTEDIAGRAM

Power up



12 mA 100C

1.0

1.0 = Normaltilstand. Linie 1 viser indgangsstatus. linie 2 og 3 (3,33 mm høje) viser analog indgangs- / udgangs værdi eller TAG-nr. samt enheder - UNIT, og linie 4 viser status for kommunikation og SIL-lås. Statisk prik = SIL-låst og blinkende prik = ikke SIL-låst.

1.1 = Kun hvis beskyttet med password

1.2 = Gælder ikke for

0...20 mA indgangs signal.

1.3 = Kun hvis indgangs signalet er tempe ratur. Min. og max. iht. valgt følertype.

1.4 = Kun hvis opsætning ikke er beskyttet med password.

Rød tekst viser safety

parametre i en SILkonfiguration. Se Safety Manual for yderligere information.

Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.

1 Forøgelse af værdi / vælg næste parameter 2 Formindskelse af værdi / vælg forrige parameter 3 Accepter valget og gå til næste menu

Holde 3 går til forrige menu / returnerer til 1.0 uden at gemme

Hvis SIL-låst

0000 9999

1 2

0000

PASSW.

Txt 1

1.1

direkte til [EN.SIL]

ADV.SET

YES

1 2

Txt 2

YES

Txt 2

CURR TEMP

1 2

CURR

CH1 TYPE

Txt 3

TEMP

CH1 TYPE

Txt 3

Fortsættes på siden

Rutediagram ADV.SET

4-20 0-20

1 2

4-20

I.RANGE

Txt 4

1 2

SENSOR

Txt 5

SENSOR

Txt 10

SENSOR

Txt 10

20-4 20-0 4-20 0-20

1 2

4-20

O.RANGE

Txt 12

1000

1 2

100

Pt TYPE

Txt 16

1000

1 2

100

Ni TYPE

Txt 17

TC.Lr TC.W5 TC.W3 TC.U TC.T TC.S TC.R TC.N TC.L TC.WK TC.J TC.E

1 2

TC.K

TC.TYPE

Txt 18

23mA

0/3.5mA

NONE

1 2

OUT.ERR

Txt 13

1.2

F C

1 2

C

UNIT

Txt 9

4W 3W 2W

1 2

CONNEC.

Txt 6

1 2

CONNEC.

Txt 6

CONN

INT

1 231 2

INT

CJC

Txt 36

9113 - Product Version 9113-002 21

Page 24

999.9

-199.9

1 2

0.0

OUT.LO Txt 14

1.3 1.3

150.0

999.9

-199.9

1 2

OUT.HI Txt 15

1 2

RESP.

Txt 35

Konfiguration af

magen til CH1

CH2

Til normaltilstand 1.0

22 9113 - Product Version 9113-002

Page 25

MEM, DISP,

CAL, SIM,

PASS, LANG,

RAIL, SIL

1 2

MEM

SETUP

Txt 17

DISP

SETUP

Txt 17

PASS

SETUP

Txt 17

LANG

SETUP

Txt 17

CAL

SETUP

Txt 17

RAIL

SETUP

Txt 17

SIM

SETUP

Txt 17

SIL

SETUP

Txt 17

SAVE LOAD

1 2

SAVE

MEMORY

Txt 18

9 0

1 2

CONTRA

Txt 19

YES

1 2

3 3

EN.PASS

Txt 23

ES, IT, SE, FR,

DE, DK, UK

1 2

LANGUA

Txt 25

CH.2 CH.1

1 2

CH.1

CAL

Txt 26

YES

1 2

YES

RAIL.ER

Txt 16

CH.2

CH.1

1 2

CH.1

SIM

Txt 32

2.0

YES

1 2

EN.SIL

Txt 34

AVANCEREDE INDSTILLINGER (ADV.SET)

9 0

1 2

LIGHT

Txt 20

0000

NEW.PAS

Txt 24

9999 0000

1 2

YES

1 2

CAL.LO

Txt 27

-200 850

1 2

1.4

25.0

Txt 33

0000 9999

2007

NEW.PAS

Txt 55

1 2

C

RUTEDIAGRAM,

ALT

A.OUT

Txt 22

100.0

Txt 30

TAG

A.IN

1 2

DISP

-200 850

1 2

C

SIL.OK

YES

1 2

YES

USE.CAL

Txt 31

 A

1 2

TAG1

VALVE 5

Txt 21



1 2

TAG2

TEMP 4

Txt 21

-200 850

1 2

20.0

C

Txt 28

2.0 I undermenuen simulering (SIM) skal 3 tryk kes for at returnere til normaltilstand 1.0

LOCK OPEN

1 2

LOCK

CONFIG Txt 38

YES

1 2

YES

CAL.HI

Txt 29

Verificer SIL-konfiguration

3 3 3 3

. . . . . . . . . . . . . .

9113 - Product Version 9113-002 23

Til normaltilstand 1.0

Page 26

RULLENDE HJÆLPETEKSTER I DISPLAYLINIE 3

[01]

Angiv korrekt password

[02]

Gå til avanceret opsætningsmenu?

[03]

Vælg temperaturindgang Vælg strømindgang

[04]

Vælg 0-20 mA indgangsområde Vælg 4-20 mA indgangsområde

[05]

Vælg TC-følertype Vælg Ni-følertype Vælg Pt-følertype

[06]

Vælg Pt10 som følertype Vælg Pt20 som følertype Vælg Pt50 som følertype Vælg Pt100 som følertype Vælg Pt200 som følertype Vælg Pt250 som følertype Vælg Pt300 som følertype Vælg Pt400 som følertype Vælg Pt500 som følertype Vælg Pt1000 som følertype

[07]

Vælg Ni50 som følertype Vælg Ni100 som følertype Vælg Ni120 som følertype Vælg Ni1000 som følertype

[08]

Vælg TC-B som følertype Vælg TC-E som følertype Vælg TC-J som følertype Vælg TC-K som følertype Vælg TC-L som følertype Vælg TC-N som følertype Vælg TC-R som følertype Vælg TC-S som følertype Vælg TC-T som følertype Vælg TC-U som følertype Vælg TC-W3 som følertype Vælg TC-W5 som følertype Vælg TC-LR som følertype

[09]

Vælg 2-leder følertilslutning Vælg 3-leder følertilslutning Vælg 4-leder følertilslutning

[11]

Vælg Celsius som temperaturenhed Vælg Fahrenheit som temperaturenhed

[12]

Vælg 0-20 mA udgangsområde Vælg 4-20 mA udgangsområde Vælg 20-0 mA udgangsområde Vælg 20-4 mA udgangsområde

[13]

Vælg ingen fejlaktion - udgang udefineret ved fejl Vælg downscale ved fejl Vælg NAMUR NE43 downscale ved fejl Vælg NAMUR NE43 upscale ved fejl

Indstil temperatur for analog udgang lav

[14]

Indstil temperatur for analog udgang høj

[15]

Vælg om fejl skal sendes til Rail

[16]

Gå til valg af SIL låsning

[17]

Gå til simuleringstilstand Gå til valg af fejl til RAIL Udfør proceskalibrering Gå til valg af sprog Gå til password-indstilling Gå til displayopsætning Udfør memory-operationer Overfør gemt opsætning til 9113

[18]

Gem 9113-opsætning i 4501 Juster LCD-kontrast

[19]

Juster LCD-baggrundsbelysning

[20]

Angiv TAG-nr. - udfyld alle pladser

[21]

Analog indgangsværdi vises i display

[22]

Analog udgangsværdi vises i display TAG-nr. vises i display Skift displayvisning mellem analogværdi og tag Vælg passwordbeskyttelse?

[23]

Angiv nyt password

[24]

Vælg sprog

[25]

Vælg kanal for proceskalibrering

[26]

Kalibrer indgang lav til procesværdi?

[27]

Indstil værdi for lavt kalibreringspunkt

[28]

Kalibrer indgang høj til procesværdi?

[29]

Indstil værdi for højt kalibreringspunkt

[30]

Brug proceskalibreringsværdier?

[31]

Vælg kanal til simulering

[32]

Indstil simuleringsværdi for indgang

[33]

Vælg at SIL-låse konfigurationen

[34]

0-20 mA er ikke gyldigt udgangsområde for drift i SIL-låst tilstand Vælg responstid for analog udgang i sekunder

[35]

Vælg Intern temperatur-føler

[36]

Vælg CJC-stik (tilbehør) ...Bruger kanalen proceskompenserede

[37]

kalibreringsdata? Konfigurationens SIL-status (åben / låst)

[38]

Følerkabelbrud

[40]

Følerkortslutning

[41]

Indgang uden for min.-område

[42]

Indgang uden for max.-område

[43]

Fejl på indgang - kontroller indgangsforbindelser

[44]

og genstart enheden Fejl på udgang - kontroller udgangsforbindelser

[45]

og genstart enheden Fejl i FLASH - kontroller konfiguration

[46]

Ugyldig konfiguration eller ugyldig version

[47]

Hardware fejl

[48]

CJC-følerfejl - kontroller enhedens temperatur

[49]

CJC-følerfejl - kontroller CJC-stikterminal

[50]

Ingen kommunikation

[51]

24 9113 - Product Version 9113-002

Page 27

TEMPERATURE / mA CONVERTER

9113

CONTENTS

Warning .............................................................................. 26

Symbol identification .......................................................... 26

Safety instructions .............................................................. 26

How to demount system 9000 ........................................... 28

EC declaration of conformity ............................................. 29

Advanced features ............................................................. 30

Application ......................................................................... 30

Technical characteristics .................................................... 30

Applications ........................................................................ 31

PR 4501 display / programming front ................................ 32

Order .................................................................................. 33

Electrical specifications ...................................................... 33

Configuration of sensor error check .................................. 38

Visualisation in the 4501 of:

Input signal outside range .............................................. 38

Sensor error detection ................................................... 38

Error indications ............................................................. 38

Connections ....................................................................... 40

Block diagram .................................................................... 41

Signal error and cable fault indications

without display front ........................................................... 42

Configuration / operating the function keys ...................... 43

Routing diagram ................................................................. 46

Routing diagram, Advanced settings (ADV.SET) ................ 48

Scrolling help texts in display line 3 ................................... 49

Appendix ............................................................................ 102

IECEx Installation Drawing ............................................. 103

ATEX Installation Drawings, UK, FR, DE, DK ................. 106

FM Installation Drawing .................................................. 118

Safety Manual ................................................................ 121

9113 - Product Version 9113-002 25

Page 28

The following operations should only be carried out on a

WARNING

disconnected device and under ESD-safe conditions:

General mounting, connection and disconnection of wires. Troubleshooting the device.

Repair of the device and replacement of circuit breakers must be done by PR electronics A/S only.

Do not open the front plate of the device as this will cause damage to the connector for the display / programming front PR 4501. This device contains no DIP-switches or jumpers.

SYMBOL IDENTIFICATION

WARNING

Triangle with an exclamation mark: Read the manual before installation

and commissioning of the device in order to avoid incidents that could lead to personal injury or mechanical damage.

The CE mark proves the compliance of the device with the essential requirements of the directives.

The double insulation symbol shows that the device is protected by double or reinforced insulation.

Ex devices have been approved according to the ATEX directive for use in connection with installations in explosive areas.

SAFETY INSTRUCTIONS

DEFINITIONS Hazardous voltages have been defined as the ranges: 75...1500 Volt DC, and

50...1000 Volt AC. Technicians are qualified persons educated or trained to mount, operate, and also troubleshoot technically correct and in accordance with safety regulations. Operators, being familiar with the contents of this manual, adjust and operate the knobs or potentiometers during normal operation.

26 9113 - Product Version 9113-002

Page 29

RECEIPT AND UNPACKING

Unpack the device without damaging it. The packing should always follow the device until this has been permanently mounted. Check at the receipt of the device whether the type corresponds to the one ordered.

ENVIRONMENT

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock, as well as rain and heavy moisture. If necessary, heating in excess of the stated limits for ambient temperatures should be avoided by way of ventilation. The device must be installed in pollution degree 2 or better. The device is designed to be safe at least under an altitude up to 2 000 m.

MOUNTING

Only technicians who are familiar with the technical terms, warnings, and in struc tions in the manual and who are able to follow these should connect the device. Should there be any doubt as to the correct handling of the device, please contact your local distributor or, alternatively,

PR electronics A/S, Lerbakken 10, 8410 Rønde, Danmark tlf: +45 86 37 26 77.

The use of stranded wires is not permitted for mains wiring except when wires are fitted with cable ends.

Descriptions of input / output and supply connections are shown in the block diagram and on the side label.

The device is provided with field wiring terminals and shall be supplied from a Power Supply having double / reinforced insulation. A power switch shall be easily accessible and close to the device. The power switch shall be marked as the disconnecting device for the device.

For installation on Power Rail 9400 the power is supplied by Power Control module 9410.

Year of manufacture can be taken from the first two digits in the serial number.

CALIBRATION AND ADJUSTMENT

During calibration and adjustment, the measuring and connection of external voltages must be carried out according to the specifications of this manual. The technician must use tools and instruments that are safe to use.

9113 - Product Version 9113-002 27

Page 30

NORMAL OPERATION

Operators are only allowed to adjust and operate device that are safely fixed in panels, etc., thus avoiding the danger of personal injury and damage. This means there is no electrical shock hazard, and the device is easily accessible.

CLEANING

When disconnected, the device may be cleaned with a cloth moistened with distilled water.

LIABILITY

To the extent the instructions in this manual are not strictly observed, the customer cannot advance a demand against PR electronics A/S that would otherwise exist according to the concluded sales agreement.

HOW TO DEMOUNT SYSTEM 9000

Picture 1:

By lifting the bottom lock, the device is detached from the DIN rail.

28 9113 - Product Version 9113-002

Page 31

EC DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hereby declares that the following product:

Type: 9113 Name: Temperature / mA converter

is in conformity with the following directives and standards: The EMC Directive 2004/108/EC and later amendments

EN 61326-1 : 2006

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the device.

The Low Voltage Directive 2006/95/EC and later amendments

EN 61010-1 : 2001

The ATEX Directive 94/9/EC and later amendments

EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007 ATEX certificate: KEMA 07ATEX0148 X

Notified body

KEMA Quality B.V. (0344) Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands

Rønde, 24 September 2009 Kim Rasmussen Manufacturer’s signature

9113 - Product Version 9113-002 29

Page 32

TEMPERATURE / mA CONVERTER

9113

• Input for RTD, TC and mA

• Active / passive mA output

• 1 or 2 channels

• Can be supplied separately or installed on power rail, PR type 9400

• SIL 2-certified via Full Assessment

Advanced features

• Configuration and monitoring by way of detachable display front (PR 4501); process calibration and signal simulation.

• Copying of the configuration from one device to others of the same type via the display front.

• TC inputs can use either the internal CJC or a terminal with a built-in Pt100 sensor (PR 5910Ex, channel 1 / PR 5913Ex, channel 2) for higher accuracy.

• The device automatically detects whether it must supply an active or a passive current signal.

• Advanced monitoring of internal communication and stored data.

• SIL 2 functionality is optional and must be activated in a menu point.

Application

• The device can be mounted in the safe area and in zone 2 / div. 2 and receive signals from zone 0, 1, 2, 20, 21 and 22 / Class I/II/III, Div. 1, Gr. A-G.

• Conversion and scaling of temperature (Pt, Ni and TC) and active current signals.

• The 9113 has been designed, developed and certified for use in SIL 2 applications according to the requirements of IEC 61508.

Technical characteristics

• 1 green and 2 red front LEDs indicate operation status and malfunction.

• 2.6 kVAC galvanic isolation between input, output and supply.

30 9113 - Product Version 9113-002

Page 33

APPLICATIONS

Input signals:

Channel 1: Current TC

*Order separately: CJC connetor 5910Ex/5913Ex

Channel 2: Current TC

*Order separately: CJC connetor 5910Ex/5913Ex

Zone 0, 1, 2,

20, 21, 22 /

Cl. I/II/III, div. 1

gr. A-G

RTD

Connection,

wires

RTD

Connection,

wires

Output signals:

Analogue, 0/4...20 mA

Power rail

Error signal

Rail, +24 VDC

Rail, Gnd.

No connection

Power connection:

Gnd.

Supply via power rail

Zone 2 / Cl. 1, div. 2, gr. A-D or safe area

Supply +19.2...31.2 VDC

Device status

Ch. 2:

2-wire supply -

Ch. 1:

2-wire supply -

N.C.

9113 - Product Version 9113-002 31

Page 34

PR 4501 DISPLAY / PROGRAMMING FRONT

Functionality

The simple and easily understandable menu structure and the explanatory help texts guide you effortless ly and automatically through the configuration steps, thus making the product very easy to use. Functions and configuration options are described in the section ”Configuration / operating the function keys”.

Application

• Communications interface for modification of operational parameters in 9113.

• Can be moved from one 9113 device to another and download the configuration of the first unit to subsequent units.

• When mounted in the process, the display shows process values and device status.

Technical characteristics

• LCD display with 4 lines; Line 1 (H=5.57 mm) shows input status, line 2 and 3 (H=3.33 mm) show analogue input / output value or TAG no. and units, and line 4 shows status for communication and whether the device is SIL-locked. Static dot = SIL-locked and flashing dot = not SIL-locked.

• Programming access can be blocked by assigning a password. The password is saved in the device in order to ensure a high degree of protection against unauthorised modifications to the configuration.

Mounting / installation

• Click 4501 onto the front of 9113.

32 9113 - Product Version 9113-002

Page 35

Order 9113BA = Temperature / mA converter, 1 channel

9113BB = Temperature / mA converter, 2 channels 4501 = Display / programming front 5910Ex = CJC connector, channel 1 5913Ex = CJC connector, channel 2 9400 = Power rail

Electrical specifications

Specifications range .................................... -20°C to +60°C

Storage temperature ................................... -20°C to +85°C

Common specifications:

Supply voltage, DC ..................................... 19.2...31.2 VDC

Max. consumption....................................... ≤ 3.5 W (2 channels)

Fuse ............................................................. 400 mA SB / 250 VAC

Isolation voltage, test / operation:

Input / output / supply ............................ 2.6 kVAC / 250 VAC

Output 1 to output 2 ............................... 1.5 kVAC / 150 VAC reinforced

Status relay to supply ............................. 1.5 kVAC / 150 VAC reinforced

Communications interface .......................... Programming front 4501

Signal / noise ratio ...................................... Min. 60 dB (0...100 kHz)

Average response time incl. delay:

Temperature input ...................................

mA input ..................................................

Calibration temperature............................... 20...28°C

≤ 1 s ≤ 0.4 s

9113 - Product Version 9113-002 33

Page 36

Accuracy, the greater of the general and basic values:

General values

Input

type

Absolute

accuracy

Temperature

coefficient

All ≤ ±0.1% of span ≤ ±0.01% of span / °C

Basic values

Input

type

Basic

accuracy

Temperature

coefficient

mA ≤ ±16 µA ≤ ±1.6 µA / °C

Pt100, Pt200,

Pt 1000 ≤ ±0.2°C ≤ ±0.02°C / °C

Pt500, Ni100,

Ni120, Ni 1000 ≤ ±0.3°C ≤ ±0.03°C / °C

Pt50, Pt400, Ni50 ≤ ±0.4°C ≤ ±0.04°C / °C

Pt250, Pt300 ≤ ±0.6°C ≤ ±0.06°C / °C

Pt20 ≤ ±0.8°C ≤ ±0.08°C / °C Pt10 ≤ ±1.4°C ≤ ±0.14°C / °C

TC type:

E, J, K, L, N, T, U

TC type: R, S, W3,

W5, LR

≤ ±1°C

≤ ±2°C

≤ ±0.1°C / °C

≤ ±0.2°C / °C

TC type: B

160...400°C ≤ ±4.5°C ≤ ±0.45°C / °C TC type: B

400...1820°C ≤ ±2°C ≤ ±0.2°C / °C

EMC immunity influence ..................................... < ±0.5% of span

Extended EMC immunity:

NAMUR NE 21, A criterion, burst ....................... < ±1% of span

Wire size ...................................................... AWG 26...14 / 0.13...2.08 mm

stranded wire

Screw terminal torque ................................. 0.5 Nm

Relative humidity ......................................... < 95% RH (non-cond.)

Dimen., without display front (HxBxD) ........ 109 x 23.5 x 104 mm

Dimensions, w. display front (HxBxD) ......... 109 x 23.5 x 116 mm

34 9113 - Product Version 9113-002

Page 37

Protection degree ........................................ IP20

Weight ......................................................... 250 g / 265 g with 4501

Isolation:

Input to any ................................................. 300 VAC double / reinforced isolation

Analogue output to supply .......................... 300 VAC double/reinforced isolation

Status relay to supply ................................. 150 VAC double/reinforced or

300 VAC basic isolation

RTD input:

Input

type

Pt100 Ni100

Input for RTD types: Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Cable resistance per wire (max.) ................. 50 Ω

Sensor current ............................................. Nom. 0.2 mA

Effect of sensor cable resistance

(3- / 4-wire) .................................................. < 0.002 Ω / Ω

Sensor error detection ................................ Programmable ON / OFF

Sensor error current:

when detecting ........................................ < 2 µA

else......................................................... 0 µA

* No short circuit detection for Pt10, Pt20 and Pt50

Min.

value

-200°C

-60°C

Max.

value

+850°C +250°C

Standard

IEC60751

DIN 43760

TC input:

Type

B E J K L

R S T

U W3 W5

Min.

value

+0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max. value

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

9113 - Product Version 9113-002 35

Page 38

Cold junction compensation (CJC): CJC via external sensor in

connector 5910 ....................................... 20...28°C ≤ ±1°C

-20...20°C and 28...70°C ≤ ±2°C

CJC via internal sensor ........................... ±(2.0°C + 0.4°C * ∆t)

∆t = internal temperature - ambient temperature

Sensor error detection ................................ Programmable ON or OFF

(only wire breakage) Sensor error current:

when detecting ........................................ Nom. 2 µA

else .......................................................... 0 µA

Current input:

Measurement range .................................... 0...20 mA

Programmable measurement ranges .......... 0...20 and 4...20 mA

Input resistance ........................................... Nom. 20 Ω + PTC 50 Ω

Sensor error detection ................................ Programmable ON / OFF

Only 4...20 mA (NAMUR)

Current output:

Signal range (span) ...................................... 0...20 mA

Programmable signal ranges ...................... 0...20 / 4...20 /

20...0 and 20...4 mA

Load (max.) .................................................. 20 mA / 600 Ω / 12 VDC

Load stability ............................................... ≤ 0.01% of span / 100 Ω

Sensor error detection ................................ 0 / 3.5 / 23 mA / none

NAMUR NE 43 Upscale / Downscale .......... 23 mA / 3.5 mA

Output limitation:

on 4...20 and 20...4 mA signals .............. 3.8...20.5 mA

on 0...20 and 20...0 mA signals .............. 0...20.5 mA

Current limit ................................................. ≤ 28 mA

2-wire 4...20 mA output:

Signal range ................................................ 4...20 mA

Load stability ............................................... ≤ 0.01% of span / 100 Ω

Load resistance ........................................... ≤ (V

External 2-wire supply range ...................... 3.5...26 VDC

Effect of external 2-wire supply

voltage variation .......................................... < 0.005% of span / V

-3.5) / 0.023 A [Ω]

supply

Status relay in safe area:

Max. voltage ................................................ 125 VAC / 110 VDC

Max. current ................................................ 0.5 AAC / 0.3 ADC

Max. AC power ........................................... 62.5 VA / 32 W

Marine approval:

Det Norske Veritas, Ships & Offshore ......... Pending

36 9113 - Product Version 9113-002

Page 39

GOST R approval:

VNIIFTRI, Cert No. ....................................... See www.prelectronics.com

SIL certification:

exida, Cert No. ............................................ PREl 070902 P0002 C03.01

Observed authority requirements: Standard:

EMC 2004/108/EC ...................................... EN 61326-1

LVD 2006/95/EC .......................................... EN 61010-1

ATEX 94/9/EC .............................................. EN 60079-0, -11, -15 , -26

and EN 61241-0, -11

IECEx ........................................................... IEC 60079-0, -11, -15 and -26

IEC 61241-0 and -11

c FM us ....................................................... FM 3600, 3611, 3810

CSA E60079-0, -15 CSA 22.2 -25, -142, -213 ANSI/ISA-12.00.01 / 12.12.02

UL, Standard for Safety .............................. UL 61010-1

SIL ............................................................... IEC 61508

of span = of the currently selected measurement range

9113 - Product Version 9113-002 37

Page 40

Configuration of sensor error check

Device: Configuration Sensor error detection:

9113

OUT.ERR=NONE. OFF

Sensor error check:

Else: ON

Visualisation in the 4501 of:

Input signal outside range

Input Range Readout Limit

CURR 0...20 mA / 4...20 mA

TEMP TC / RTD

Input Range Readout Limit

All All

If the valid range of the A/D converter or the polynomal is exceeded

Sensor error detection

Input Range Readout Limit

CURR Loop break (4...20 mA) SE.BR <= 3.6 mA; > = 20.75 mA

For Pt10, Pt20, Pt50, Pt100, Pt200, Ni50 and

TEMP

for Pt250, Pt300, Pt400, Pt500, Pt1000 and

Error indications

Input underrange IN.LO See conditions above Input overrange IN.HI See conditions above Sensor wire breakage SE.BR See conditions above Sensor short circuit SE.SH See conditions above

Test of internal CJC sensor CJ.ER

CJC connector error - check CJC-connector block CJ.CE

Outside range readout (IN.LO, IN.HI):

IN.LO < -1.05 mA

IN.HI > 25.05 mA

IN.LO < temperature range -2°C

IN.HI > temperature range +2°C

Display readout below min. / above max. (-1999, 9999):

-1999 Display readout <-1999 9999 Display readout >9999

Sensor error detection (SE.BR, SE.SH):

TC SE.BR > 10 k

RTD: 2-, 3- and 4-wire

Ni120

RTD: 2-, 3- and 4-wire

Ni1000

Readout at hardware error

Error search Readout Cause

SE.BR

SE.SH < app. 15 Ω

SE.BR

SE.SH < app. 15 Ω

> 900...1000

(cable

> 10...12 k

(cable

Internal CJC sensor defect or

CJC temperature out of range**

Defect or missing CJC-connector, temperature out of allowed range

Ω...165 kΩ

> 50 Ω)

38 9113 - Product Version 9113-002

Page 41

Error search Readout Cause

Input error - check input connection and reset power IN.ER

Output error - check output connections and reset power AO.ER

No communication NO.CO

Flash memory error - check configuration

Invalid configuration type or version TY.ER

Hardware error RA.ER RAM error*

Hardware error IF.ER Internal Flash error*

Hardware error SW.ER SW monitor error*

Hardware error AD.ER A/D converter error*

Hardware error AO.SU Analogue output supply error*

Hardware error CA.ER Factory calibration error*

Hardware error CM.ER Main CPU error*

Hardware error II.ER Initialisation check error*

Hardware error RS.ER Reset error*

Hardware error IC.ER Input communication error*

Hardware error M1.ER Main CPU to Ch.1 error*

Hardware error M2.ER Main CPU to Ch.2 error*

Hardware error MC.ER Main CPU config. error*

Hardware error MF.ER Main CPU Flash error*

Hardware error MR.ER Main CPU RAM error*

Hardware error MS.ER Main CPU supply error*

Hardware error MP.ER Main CPU ProgFlow error*

! All error indications in the display flash once per second. The help text explains the error. * Error is acknowledged by either stepping through the basic setup, or by resetting the device power. Some types of errors can only be acknowledged by resetting the device power. ** Error is acknowledged by either stepping through the basic setup, or by resetting the device power. Error can be disregarded by selecting input type different than TC. *** Error is acknowledged by stepping through the basic setup.

Readout at hardware error

Signal levels on input beyond

limits or connected to wrong

Error in analogue output current (SIL mode only)*

No communication with

FL.ER

FLASH error (configuration

CO.ER

Configuration read from

EEprom has invalid type or

terminals*

(4501)

invalid)***

rev. no.

9113 - Product Version 9113-002 39

Page 42

Power Rail

connections

91 92 93 94 95

CONNECTIONS

Supply and

status relay

31 32 33 34

Error signal

+24 V

NC = no connection

NCNCGnd.

Inputs

RTD, 3- / 4-wireRTD, 2-wire

41 42 43 44 41 42 43 44

Channel 1

51 52 53 54 51 52 53 54 51 52 53 54

RTD, 3- / 4-wireRTD, 2-wire

Channel 2Channel 1

Current

41 42 43 44

Outputs

2-wire transmitter

(Passive output)

11 12 13 14

Current

(Active output

11 12 13 14

Channel 1

Gnd.

+24 V

TC, internal

CJC sensor

41 42 43 44

TC, internal

CJC sensor

Current

51 52 53 54

Channel 2

(Active output

11 12 13 14

N.C.

Current

CJC connector

41 42 44

CJC connector

51 5452

* Order separately:

CJC connector 5910Ex (ch. 1) / 5913Ex (ch. 2).

*TC,

CJC

*TC,

CJC

2-wire transmitter

(Passive output)

11 12 13 14

40 9113 - Product Version 9113-002

Page 43

BLOCK DIAGRAM

Gnd.

Supply +24 VDC

3114323433

NC*NC*

Gnd.

+24V

Power Rail connections

CPU

Ch. 1 status, Red

Ch. 2 status, Red

Device status, Green

Status relay N.C.

FLASH

Status relay N.C.

RTD, conn.

I+

Gnd.

I+

* NC = no connection

Gnd.

Channel 2

9113

Channel 1

wires

Current

wires TC

RTD, conn.

Current

100C

12 mA



9113 - Product Version 9113-002 41

Page 44

Signal error and cable fault indications without display front

Power rail

signal status

N.C.

Status relay,

Ch. 2:

Red LED

Ch. 1:

Red LED

List of LED and error signal indications

Ch. 1 defective (ch. 2 OK) Flashing ON OFF De-energized Closed

Ch. 2 defective (ch. 1 OK) Flashing OFF ON De-energized Closed

Channel 1, signal OK Flashing OFF OFF Energized Open

Condition Green LED

Device OK Flashing OFF OFF Energized Open

Device defective OFF ON ON De-energized Closed

No supply OFF OFF OFF De-energized Closed

Ch. 1, wire short / break Flashing Flashing OFF De-energized Closed (if activated)

42 9113 - Product Version 9113-002

Channel 2, signal OK Flashing OFF OFF Energized Open

Ch. 2, wire short / break Flashing OFF Flashing De-energized Closed (if activated)

Page 45

CONFIGURATION /

OPERATING THE FUNCTION KEYS

Documentation for routing diagram.

In general

When configuring the 9113, you will be guided through all parameters and you

can choose the settings which fit the application. For each menu there is a scrolling help text which is automatically shown in line 3 on the display.

Configuration is carried out by use of the 3 function keys:

1 will increase the numerical value or choose the next parameter

2will decrease the numerical value or choose the previous parameter 3will accept the chosen value and proceed to the next menu

When configuration is completed, the display will return to the default state 1.0. Pressing and holding

state (1.0) without saving the changed values or parameters.

If no key is activated for 1 minute, the display will return to the default state

(1.0) without saving the changed values or parameters.

Further explanations

Password protection: Programming access can be blocked by assigning a

password. The password is saved in the converter in order to ensure a high degree of protection against unauthorised modifications to the configuration. Default password 2008 allows access to all configuration menus.

Selection of units

By selection of temperature input you can choose which process units should

be shown in the display (see table). The process value is always displayed in Celsius or Fahrenheit. This is selected in the menu point after selection of temperature input.

CJC

In the CJC menu you can choose between CJC connector and internal cold

junction compensation. The CJC connecter (PR 5910Ex/PR 5913Ex) must be ordered separately.

3 will return to the previous menu or return to the default

9113 - Product Version 9113-002 43

Page 46

Signal and sensor error information via display front 4501

Sensor error (see limits in the table) is displayed as SE.BR (sensor break) or

SE.SH (sensor short). Signals outside the selected range (not sensor error, see table for limits) are displayed as IN.LO indicating low input signal or IN.HI indicating high input signal. The error indication is displayed as text in line 2 for channel 1 and line 3 for channel 2 and at the same time the backlight flashes. Line 4 of the display is a status line which shows whether the device is SIL-locked (static dot = SIL-locked and flashing dot = not SIL-locked) as well as status for communication COM (running circle) indicating correct functioning of 4501.

Signal and sensor error indication without display front

Status of the unit can also be read from the 3 LEDs in the front of the device.

Green flashing LED indicates normal operation. No light in the green LED indicates lack of supply voltage or error in the device. Steady red LED indicates fatal error. Flashing red LED indicates sensor error.

Advanced functions

The unit gives access to a number of advanced functions which can be reached

by answering “YES” to the point “ADV.SET”.

Display setup: Here you can adjust the brightness contrast and the backlight.

Setup of TAG numbers with 5 alphanumerics. Selection of functional readout in line 2 and 3 of the display - choose between readout of analogue input, analogue output or tag no or alternating display.

Two-point process calibration: The device can be process-calibrated in 2

points to fit a given input signal . A low input signal (not necessarily 0%) is applied and the actual value is entered. Then a high signal (not necessarily 100%) is applied and the actual value is entered. If you accept to use the calibration, the device will work according to this new adjustment. If you later reject this menu point or choose another type of input signal the device will return to factory calibration.

Process simulation function: In the menu point “EN.SIM” it is possible to

simulate an input signal by means of the arrow keys and thus control the output signal up or down. You must exit the menu by pressing 3 (no timeout). The simulation function exits automatically, if the 4501 is detached.

Password: Here you can choose a pass word between 0000 and 9999 in order

to protect the device against unauthorised modifications to the configuration. The device is delivered default without password.

44 9113 - Product Version 9113-002

Page 47

Language: In the menu ”lang.setup” you can choose between 7 different

language versions of help texts that will appear in the menu. You can choose between UK, DE, FR, IT, ES, SE and DK.

Power rail: In the menu ”RAIL” you can choose if sensor errors are transmitted to

the central surveillance in the PR 9410 power control unit.

Safety integrity level: See Safety Manual for details

9113 - Product Version 9113-002 45

Page 48

ROUTING DIAGRAM

Power up



12 mA 100C

1.0

1.0 = Default state. Line 1 shows input status, line 2 and 3 show analogue input / output value or TAG No. and units, and line 4 shows status for communication and whether the device is SIL-locked. Static dot = SIL-locked and flashing dot = not SIL locked.

1.1 = Only if password protected.

1.2 = Not valid for 0...20 mA input signal.

1.3 = Only if input signal is temperature. Min. and max. acc. to selected sensor type.

1.4 = Only if the configu ration is not protected by a password.

Red text signifies safety

parameters in a SIL configuration. See safety manual for details

If no key is activated for 1 minute, the display will return to the default state 1.0 without saving configuration changes.

1 Increase value / choose next parameter 2 Decrease value / choose previous parameter 3 Accept the chosen value and proceed to the next menu

Hold 3 Back to previous menu / return to menu 1.0 without saving

If SIL-locked

directly to EN.SIL]

0000 9999

1 2

0000

PASSW.

Txt 1

1.1

YES

1 2

ADV.SET

Txt 2

YES

ADV.SET

Txt 2

CURR TEMP

1 2

CURR

CH1 TYPE

Txt 3

TEMP

CH1 TYPE

Txt 3

4-20

I.RANGE

SENSOR

Continued on the page Routing diagram ADV.SET

4-20 0-20

1 2

Txt 4

1 2

Txt 5

Txt 10

TC.Lr TC.W5 TC.W3 TC.U TC.T TC.S TC.R TC.N TC.L TC.WK TC.J TC.E

Txt 10

46 9113 - Product Version 9113-002

20-4 20-0 4-20 0-20

1 2

4-20

O.RANGE

Txt 12

1000

1 2

100

Pt TYPE

Txt 16

1000

1 2

100

Ni TYPE

Txt 17

1 2

TC.K

TC.TYPE

Txt 18

23mA

0/3.5mA

NONE

1 2

OUT.ERR

Txt 13

1.2

F C

1 2

C

UNIT

Txt 9

4W 3W 2W

1 2

CONNEC.

Txt 6

1 2

CONNEC.

Txt 6

CONN

INT

1 231 2

INT

CJC

Txt 36

Page 49

999.9

-199.9

1 2

0.0

OUT.LO Txt 14

1.3 1.3

150.0

999.9

-199.9

1 2

OUT.HI Txt 15

1 2

RESP.

Txt 35

Configuration of

identical to CH1

CH2

To default state 1.0

9113 - Product Version 9113-002 47

Page 50

MEM, DISP,

CAL, SIM,

PASS, LANG,

RAIL, SIL

1 2

MEM

SETUP

Txt 17

DISP

SETUP

Txt 17

PASS

SETUP

Txt 17

LANG

SETUP

Txt 17

CAL

SETUP

Txt 17

RAIL

SETUP

Txt 17

SIM

SETUP

Txt 17

SIL

SETUP

Txt 17

SAVE LOAD

1 2

SAVE

MEMORY

Txt 18

9 0

1 2

CONTRA

Txt 19

YES

1 2

3 3

EN.PASS

Txt 23

ES, IT, SE, FR,

DE, DK, UK

1 2

LANGUA

Txt 25

CH.2

CH.1

1 2

CH.1

CAL

Txt 26

YES

1 2

YES

RAIL.ER

Txt 16

CH.2

CH.1

1 2

CH.1

SIM

Txt 32

2.0

YES

1 2

EN.SIL

Txt 34

0000

NEW.PAS

2007

NEW.PAS

1.4

LIGHT

Txt 20

9999 0000

Txt 24

CAL.LO Txt 27

-200

25.0

Txt 33

0000 9999

Txt 55

ROUTING DIAGRAM,

ADVANCED SETTINGS (ADV.SET)

1 2

YES

1 2

850

1 2

C

1 2

9 0



1 2

TAG1

VALVE 5

Txt 21



1 2

TAG2

TEMP 4

Txt 21

-200 850

1 2

20.0

C

Txt 28

2.0 In the submenu simulation (SIM) you must press 3 to return to the default state 1.0.

YES

1 2

YES

CAL.HI

Txt 29

LOCK OPEN

1 2

Verification of SIL configuration

3 3 3 3

LOCK

CONFIG

Txt 38

. . . . . . . . . . . . . .

48 9113 - Product Version 9113-002

A.OUT

Txt 22

100.0

Txt 30

ALT TAG

A.IN

1 2

DISP

-200 850

1 2

C

SIL.OK

YES

1 2

YES

USE.CAL

Txt 31

To default

state 1.0

Page 51

SCROLLING HELP TEXTS IN DISPLAY LINE 3

Set correct password

[01]

Enter advanced setup menu?

[02]

Select temperature input

[03]

Select current input Select 0-20 mA input range

[04]

Select 4-20 mA input range Select TC sensor type

[05]

Select Ni sensor type Select Pt sensor type Select Pt10 sensor type

[06]

Select Pt20 sensor type Select Pt50 sensor type Select Pt100 sensor type Select Pt200 sensor type Select Pt250 sensor type Select Pt300 sensor type Select Pt400 sensor type Select Pt500 sensor type Select Pt1000 sensor type Select Ni50 sensor type

[07]

Select Ni100 sensor type Select Ni120 sensor type Select Ni1000 sensor type Select TC-B sensor type

[08]

Select TC-E sensor type Select TC-J sensor type Select TC-K sensor type Select TC-L sensor type Select TC-N sensor type Select TC-R sensor type Select TC-S sensor type Select TC-T sensor type Select TC-U sensor type Select TC-W3 sensor type Select TC-W5 sensor type Select TC-Lr sensor type Select 2-wire sensor connection

[09]

Select 3-wire sensor connection Select 4-wire sensor connection Select Celsius as temperature unit

[11]

Select Fahrenheit as temperature unit Select 0-20 mA output range

[12]

Select 4-20 mA output range Select 20-0 mA output range Select 20-4 mA output range Select no error action - output undefined at error

[13]

Select downscale at error Select NAMUR NE43 downscale at error Select NAMUR NE43 upscale at error

Set temperature for analogue output low

[14]

Set temperature for analogue output high

[15]

Enable Rail status signal output?

[16]

Enter SIL setup

[17]

Enter simulation mode Enter RAIL setup Perform process calibration Enter language setup Enter password setup Enter display setup Perform memory operations Load saved configuration into 9113

[18]

Save 9113 configuration in 4501 Adjust LCD contrast

[19]

Adjust LCD backlight

[20]

Write a 5-character channel TAG

[21]

Show analogue input value in display

[22]

Show analogue output value in display Show TAG in display Alternate shown information in display Enable password protection?

[23]

Set new password

[24]

Select language

[25]

Select channel to calibrate

[26]

Calibrate input low to process value?

[27]

Set value for low calibration point

[28]

Calibrate input high to process value?

[29]

Set value for high calibration point

[30]

Use process calibration values?

[31]

Select channel to simulate

[32] [33]

Set the input simulation value

[34]

Enable SIL configuration lock? 0-20 mA is not a valid output range for SIL operation

[35]

Set Analog output response time in seconds

[36]

Select internal temperature sensor Select CJC connector (accessory)

[37]

...is channel using process-compensated calibration data?

[38]

Configuration SIL status (Open / Locked)

[40]

Sensor wire breakage

[41]

Sensor short circuit

[42]

Input underrange

[43]

Input overrange

[44]

Input error - check input connections and reset power

[45]

Output error - check connections and reset power

[46]

Flash memory error - check configuration

[47]

Invalid configuration type or version

[48]

Hardware error

[49]

CJC sensor error - check device temperature

[50]

CJC error - check CJC connector block

[51]

No communication

9113 - Product Version 9113-002 49

Page 52

50 9113 - Product Version 9113-002

Page 53

CONVERTISSEUR PROGRAMMABLE, [Ex ia]

9113

SOMMAIRE

Avertissement ..................................................................... 52

Signification des symboles ................................................ 52

Consignes de sécurité ....................................................... 52

Démontage du système 9000 ............................................ 54

Déclaration de conformité CE ............................................ 55

Options avancées............................................................... 56

Fonctions ............................................................................ 56

Caractéristiques techniques............................................... 56

Applications ........................................................................ 57

PR 4501 indicateur / façade de programmation................ 58

Références de commande ................................................. 59

Spécifications ..................................................................... 59

Configuration du contrôle d’erreur de câble ...................... 64

Indication dans le 4501 de :

Signal d’entrée hors d’échelle ........................................ 64

Détection erreur capteur ................................................ 64

Indications erreurs matériels .......................................... 64

Connexions ........................................................................ 66

Schéma de principe ........................................................... 67

Indications d’erreur signal et câble sans la façade 4501 .. 68

Programmation / opération des touches de fonction ........ 69

Diagramme de programmation .......................................... 72

Diagramme de programmation,

Reglage avance (ADV.SET) ................................................. 74

Menu deroulant en ligne 3 de l’indicateur.......................... 75

Appendix ............................................................................ 102

IECEx Installation Drawing ............................................. 103

ATEX Installation Drawings, UK, FR, DE, DK ................. 106

FM Installation Drawing .................................................. 118

Safety Manual ................................................................ 121

9113 - Product Version 9113-002 51

Page 54

Les opérations suivantes doivent être effec tuées avec le module

AVERTISSEMENT

débranché et dans un environnement exempt de décharges électrostatiques (ESD) : montage général, raccordement et débranchement de fils et recherche de pannes sur le module.

Seule PR electronics SARL est autorisée à réparer le module et à remplacer les fusibles.

Ne pas ouvrir la plaque avant du module au risque d’endommager le connecteur de l’indicateur / la façade de programmation PR

4501. Ce module ne contient ni de commutateurs DIP ni de cavaliers.

SIGNIFICATION DES SYMBOLES

AVERTISSEMENT

Triangle avec point d’exclamation : Attention ! Lire ce manuel avant

l’installation et la mise en service de ce module afin d’éviter des incidents pouvant causer des dommages corporels ou des dégâts mécaniques.

Le signe CE indique que le module est conforme aux exigences des directives.

Ce symbole indique que le module est protégé par une isolation double ou renforcée.

L’utilisation des modules de type Ex avec des installations situées dans des zones à risques d’explosions a été autorisée suivant la directive ATEX. Voir le schéma d’installation dans les annexes.

CONSIGNES DE SECURITE

DEFINITIONS

Les gammes de tensions dangereuses sont les suivantes : de 75 à 1500 Vcc et de 50 à 1000 Vca. Les techniciens sont des personnes qualifiées qui sont capables de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des manipulations ordinaires.

52 9113 - Product Version 9113-002

Page 55

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Il est recommandé de conserver l’emballage du module tant que ce dernier n’est pas définitivement monté. A la réception du module, vérifiez que le type de module reçu correspond à celui que vous avez commandé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un endroit à l’humidité modérée et à l’abri de la poussière, des températures élevées, des chocs et des vibrations mécaniques et de la pluie. Le cas échéant, des systèmes de ventilation permettent d’éviter qu’une pièce soit chauffée au-delà des limites prescrites pour les températures ambiantes. Ce module doit être installé en degré de pollution 2 ou meilleur. Ce module est conçu pour fonctionner en toute sécurité sous une altitude inférieure à 2000 m.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui connaissent les termes techniques, les avertis sements et les instructions de ce guide et qui sont capables d’appliquer ces dernières.

Si vous avez un doute quelconque quant à la manipulation du module, veuillez contacter votre distributeur local. Vous pouvez également vous adresser à PR electronics SARL, Zac du Chêne, Activillage, 4, allée des Sorbiers, F-69673 Bron Cedex (tél. : (0) 472 140 607) ou à PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Danemark (tél. : +45 86 37 26 77).

Pour le raccordement électrique de l’alimentation générale il est possible d’utiliser des fils multibrins seulement s’ils possèdent des embouts de câblage.

Les connexions des alimentations et des entrées / sorties sont décrites dans le schéma de principe et sur l’étiquette de la face latérale du module.

Les appareils sont équipés de borniers à vis et doivent être raccordés à une alimentation qui a une isolation double ou renforcée. L’interrupteur doit être à proximité du module et facile d’accès. Ce bouton doit être étiqueté avec la mention : peut couper la tension du module.

Pour une installation sur le rail d’alimentation 9400, le module sera alimenté par le contrôleur d’alimentation 9410.

L’année de production est définie par les deux premiers chiffres du numéro de série.

9113 - Product Version 9113-002 53

Page 56

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les mesures et les connexions des tensions externes en respectant les spécifications mentionnées dans ce guide. Les techniciens doivent utiliser des outils et des instruments pouvant être manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des modules qui sont solidement fixés sur des platines des tableaux, ect., afin d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister aucun danger d’électrocution et le module doit être facilement accessible.

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon imbibé d’eau distillée pour le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.

DEMONTAGE DU SYSTEME 9000

Figure 1 :

Débloquez le verrou inférieur pour

dégager le module du rail d’alimentation.

54 9113 - Product Version 9113-002

Page 57

DECLARATION DE CONFORMITE CE

En tant que fabricant

PR electronics A/S Lerbakken 10 DK-8410 Rønde

déclare que le produit suivant :

Type : 9113 Nom : Convertisseur programable, [Ex ia]

correspond aux directives et normes suivantes : La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

EN 61326-1 : 2006

Pour une spécification du niveau de rendement acceptable CEM (EMC)

se référer aux spécifications électriques du module.

La directive basse tension 2006/95/CE et les modifications subséquentes

EN 61010-1 : 2001

La directive ATEX 94/9/CE et les modifications subséquentes

EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007 Certificat ATEX : KEMA 07ATEX0148 X

Organisme notifié

KEMA Quality B.V. (0344) Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands

Rønde, le 24 septembre 2009 Kim Rasmussen Signature du fabricant

9113 - Product Version 9113-002 55

Page 58

CONVERTISSEUR PROGRAMMABLE, [Ex ia]

9113

• Entrées : Pt100, TC et mA

• Sortie mA active / passive

• 1 ou 2 voies

• Alimenté séparément ou par le rail, PR type 9400

• Certifié SIL 2 en « Evaluation Complète »

Options avancées

• Programmation et contrôle à l’aide de la façade de programmation (4501); calibration de process et simulation de signaux.

• Recopie de la configuration d’un module à d’autres du même type à l’aide de la façade de programmation.

• Les entrées TC peuvent utiliser soit la CSF interne soit le bornier avec capteur Pt100 incorporé (PR 5910Ex, voie 1 / PR 5913Ex, voie 2) pour une précision améliorée.

• Le 9113 détecte automatiquement s’il doit fournir un signal de courant actif ou passif.

• Contrôle avancé de la communication interne et les données sauvegardées.

• La fonctionnalité SIL 2 est facultative et doit être activée dans un menu.

Fonctions

• Le module peut être installé dans la zone non-dangereuse et en zone 2 / div. 2 et recevoir des signaux de la zone 0, 1, 2, 20, 21 et 22/ Class I/II/III, Div. 1, Gr. A-G.

• Conversion et mise à l’échelle de signaux en température (Pt, Ni et TC) et en courant actif.

• Le 9113 a été conçue, développé et certifié pour utilisation dans les applications SIL 2 en conformité avec les exigences de la CEI 61508.

Caractéristiques techniques

• 1 LED verte et 2 LED rouges en face avant indiquent un fonctionnement normal ou incorrect du module.

• Isolation galvanique de 2,6 kVca entre l’entrée, la sortie et l’alimentation.

56 9113 - Product Version 9113-002

Page 59

APPLICATIONS

Signaux d’entrée :

Voie 1 :

Courant TC

*Commander separément : Connecteur CSF 5910Ex / 5913Ex

Voie 2 :

Courant TC

*Commander separément : Connecteur CSF 5910Ex / 5913Ex

Zone 0, 1, 2,

20, 21, 22 /

RTD

Connexion,

RTD

Connection,

fils

Rail

d’alimentation

fils

Alimentation

Signaux de sortie :

Signal d’erreur

Rail, +24 Vcc

Rail, masse

Pas de connexion

Connexion d’alimentation :

par rail

Cl. I/II/III, div. 1

gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D ou zone non-dangereuse

Analogique, 0/4...20 mA

Voie 2 :

Alimentation 2-fils -

Masse

Alimentation +19,2...31,2 VDC

Etat du module

Ch. 1:

Alimentation 2-fils -

N.F.

Etat du module

9113 - Product Version 9113-002 57

Page 60

PR 4501 INDICATEUR /

FAÇADE DE PROGRAMMATION

Fonctionnalité

Le menu simple, structuré à l’aide de questions, guide automatiquement l’utilisateur par un menu déroulant et rend ainsi aisé l’utilisation du produit. Voir la description des fonctions et options de configuration dans la section « Configuration / utilisation des touches de fonction ».

Application

• Interface de communication pour la modification des paramètres de fonctionnement du 9113.

• Peut être transféré d’un module à d’autres du même type et charger la configuration du premier module vers les modules suivants.

• Quand le 4501 est monté sur le module, il affiche les valeurs du process et l’état du module.

Caractéristiques techniques

• Affichage LCD en quatre lignes; Ligne 1 (5,57 mm de haut) affiche l’état d’entrée, ligne 2 et 3 (3,33 mm de haut) affichent l’entrée analogique, la sortie analogique ou le numéro de repère ainsi que les unités, et ligne 4 affiche l’etat de communication et l’état SIL (ouvert / verrouillé). Point statique = verrouillage SIL, point clignotante = aucun vérrouillage SIL.

• L’accès à la programmation peut être bloqué par un mot de passe. Ce mot de passe est sauvegardé dans le module afin d’assurer un haut niveau de protection contre les modifications non autorisées.

Montage / installation

• Cliquer le 4501 sur la face avant du 9113

58 9113 - Product Version 9113-002

Page 61

Références de commande 9113BA = Convertisseur programmable, [Ex ia], 1 voie

9113BB = Convertisseur programmable, [Ex ia], 2 voies 4501 = Indicateur / façade de programmation 5910Ex = Connecteur CSF, voie 1 5913Ex = Connecteur CSF, voie 2 9400 = Rail d’alimentation

Spécifications

Plages de température :

Plage d’utilisation ........................................ -20...+60°C

Température de stockage............................ -20...+85°C

Spécifications communes :

Tension d’alimentation, cc........................... 19,2...31,2 Vcc

Consommation max. ................................... ≤ 3,5 W (2 voies)

Fusible ......................................................... 400 mA SB / 250 Vca

Tension d’isolation, test / opération :

Entrée / sortie / alimentation ................... 2,6 kVca / 250 Vca

Sortie 1 à sortie 2 .................................... 1,5 kVca / 150 Vca renforcée

Relais d’état à l’alimentation ................... 1,5 kVca / 150 Vca renforcée

Interface de communication ....................... Façade de programmation 4501

Rapport signal / bruit .................................. Min. 60 dB (0...100 kHz)

Temps de réponse moyen, délai inclu :

Entrée température .................................

Entrée mA ................................................

Température d’étalonnage .......................... 20...28°C

≤ 1 s ≤ 0,4 s

9113 - Product Version 9113-002 59

Page 62

Précision, la plus grande des valeurs générales et de base :

Valeurs générales

Type

d’entrée

Précision

absolue

Coefficient de

température

Tous ≤ ±0,1% de l’EC ≤ ±0,01% de l’EC / °C

Valeur de base

Type

d’entrée

Précision

de base

Coefficient de

température

mA ≤ ±16 µA ≤ ±1,6 µA / °C

Pt100, Pt200,

Pt 1000 ≤ ±0,2°C ≤ ±0,02°C / °C

Pt500, Ni100,

Ni120, Ni 1000 ≤ ±0,3°C ≤ ±0,03°C / °C

Pt50, Pt400, Ni50 ≤ ±0,4°C ≤ ±0,04°C / °C

Pt250, Pt300 ≤ ±0,6°C ≤ ±0,06°C / °C

Pt20 ≤ ±0,8°C ≤ ±0,08°C / °C Pt10 ≤ ±1,4°C ≤ ±0,14°C / °C

Type TC :

E, J, K, L, N, T, U

Type TC : R, S, W3,

W5, LR

≤ ±1°C

≤ ±2°C

≤ ±0,1°C / °C

≤ ±0,2°C / °C

Type TC : B

160...400°C ≤ ±4,5°C ≤ ±0,45°C / °C Type TC : B

400...1820°C ≤ ±2°C ≤ ±0,2°C / °C

Immunité CEM ..................................................... < ±0,5% de l’EC

Immunité CEM améliorée :

NAMUR NE 21, critère A, burst .......................... < ±1% de l’EC

Taille des fils ................................................ AWG 26...14 / 0,13...2,08 mm

fil multibrins Pression max. avant déformation de la vis . 0,5 Nm

Humidité relative.......................................... < 95% RH (sans cond.)

Dimensions, sans façade 4501 (HxLxP) ..... 109 x 23,5 x 104 mm

Dimensions, avec façade 4501 (HxLxP) ..... 109 x 23,5 x 116 mm

60 9113 - Product Version 9113-002

Page 63

Degré de protection .................................... IP20

Poids ........................................................... 250 g / 265 g avec 4501

Isolation :

Entrée aux autres ........................................ 300 Vca double / renforcée

Sortie analogique à l’alimentation ............... 300 Vca double/renforcée

Relais d’état à l’alimentation ....................... 150 Vca double/renforcée ou

300 Vca isolation de base

Entrée RTD :

Type

d’entrée

Pt100 Ni100

Entrée pour types RTD : Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Résistance de ligne max. par fil .................. 50 Ω

Courant de capteur ..................................... Nom. 0,2 mA

Effet de la résistance de ligne

3- / 4-fils ...................................................... < 0,002 Ω / Ω

Détection de rupture capteur ...................... Programmable ON / OFF

Détection de court circuit ............................ < 2 µA

Courant de capteur :

pendant la détection ............................... < 2 µA

si non ....................................................... 0 µA

* Pas de détection de court circuit pour Pt10, Pt20 et Pt50

Valeur

min.

-200°C

-60°C

Valeur

max.

+850°C +250°C

Standard

IEC60751

DIN 43760

Entrée TC :

Type

B E J K L

R S T

U W3 W5

Valeur

min.

+0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Valeur

max.

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

9113 - Product Version 9113-002 61

Page 64

Compensation de soudure froide(CSF) : CSF avec capteur incorporé dans

le bornier 5910 ........................................ 20...28°C ≤ ±1°C

-20...20°C et 28...70°C ≤ ±2°C

CSF avec capteur interne ....................... ±(2,0°C + 0,4°C * ∆t)

∆t = température interne - température ambiante

Détection erreur capteur ............................. Programmable ON ou OFF

(seulement rupture câble) Courant de capteur :

pendant la détection ............................... Nom. 2 µA

si non ....................................................... 0 µA

Entrée courant :

Gamme de mesure ...................................... 0...20 mA

Gammes de mesure programmables.......... 0...20 et 4...20 mA

Résistance d’entrée .................................... Nom. 20 Ω + PTC 50 Ω

Détection erreur capteur ............................. Programmable ON / OFF

Seulement 4...20 mA (NAMUR)

Sortie courant :

Gamme de signal (EC) ................................ 0...20 mA

Gammes de signal programmables ............ ...20 / 4...20 / 20...0 et 20...4 mA

Charge (max.) .............................................. 20 mA / 600 Ω / 12 Vcc

Stabilité de charge ...................................... ≤ 0,01% de l’EC / 100 Ω

Détection erreur capteur ............................. 0 / 3,5 / 23 mA / aucune

NAMUR NE 43 haut / bas d’échelle. .......... 23 mA / 3,5 mA

Limite de sortie :

signal 4...20 et 20...4 mA ........................ 3,8...20,5 mA

signal 0...20 et 20...0 mA ........................ 0...20,5 mA

Limite de courant ........................................ ≤ 28 mA

Sortie 2-fils 4...20 mA :

Gamme de signal ........................................ 4...20 mA

Stabilité de charge ...................................... ≤ 0,01% de l’EC / 100 Ω

Résistance de charge .................................. ≤ (V

Gamme d’alimentation externe

pour transmetteur 2-fils ............................... 3,5...26 VDC

Effet d’une variation de la tension

d’alimentation externe 2-fils ........................ < 0.005% de l’EC / V

alimentation

-3,5) / 0,023 A [Ω]

Relais d’état en zone non-dangereuse :

Tension max. ............................................... 125 Vca / 110 Vcc

Courant max. ............................................... 0,5 Aca / 0,3 Acc

Puissance ca max. ...................................... 62,5 VA / 32 W

Approbation marine :

Det Norske Veritas, Ships & Offshore ......... En cours

62 9113 - Product Version 9113-002

Page 65

Approbation GOST R :

VNIIFTRI, Cert No. ....................................... Voir www.prelectronics.fr

Certifcation SIL :

exida, Cert No. ............................................ PREl 070902 P0002 C03.01

Agréments en homologations : Standard:

CEM (EMC) 2004/108/CE ........................... EN 61326-1

DBT 2006/95/CE ......................................... EN 61010-1

ATEX 94/9/CE .............................................. EN 60079-0, -11, -15, -26

et EN 61241-0, -11

IECEx ........................................................... IEC 60079-0, -11, -15 et -26

IEC 61241-0 et -11

c FM us ....................................................... FM 3600, 3611, 3810

CSA E60079-0, -15 CSA 22.2 -25, -142, -213 ANSI/ISA-12.00.01 / 12.12.02

UL, Standard for Safety .............................. UL 61010-1

SIL ............................................................... IEC 61508

EC = Echelle configurée

9113 - Product Version 9113-002 63

Page 66

Configuration du contrôle d’erreur de câble

Module : Configuration Détection erreur capteur

9113

Contrôle erreur capteur :

OUT.ERR=NONE. OFF

Autre : ON

Indication dans le 4501 de :

Signal d’entrée hors d’échelle

En dépassement de l’echelle définie du convertisseur A/D ou des standards températures

Entrée Plage Affichage Limite

CURR 0...20 mA / 4...20 mA

TEMP TC / RTD

Entrée Plage Affichage Limit

Toutes Tous

Détection erreur capteur

Entrée Plage Affichage Limite CURR Rupture de boucle (4...20 mA) SE.BR <= 3,6 mA; > = 20,75 mA

TEMP

Indications erreurs matériels

Entrée dépasse l’échelle basse IN.LO Voir conditions ci-dessus Entrée dépasse l’échelle haute IN.HI Voir conditions ci-dessus Rupture du câble capteur SE.BR Voir conditions ci-dessus Court circuit du capteur SE.SH Voir conditions ci-dessus

Vérification du capteur CSF interne CJ.ER

Erreur connecteur CSF - contrôler le bornier CSF CJ.CE

Indication de dépassement d’échelle (IN.LO, IN.HI) :

IN.LO < -1,05 mA

IN.HI > 25,05 mA

IN.LO < plage température -2°C

IN.HI > plage température +2°C

Affichage en dessous du mini. / au-dessus du maxi (-1999, 9999) :

-1999 Indication <-1999 9999 Indication >9999

Détection erreur capteur (SE.BR, SE.SH):

TC SE.BR > 10 k

RTD : 2-, 3- et 4-fils

pour Pt10, Pt20, Pt50, Pt100, Pt200, Ni50

pour Pt250, Pt300, Pt400, Pt500, Pt1000 et

Recherche erreurs Affichage Cause d’erreur

et Ni120

RTD : 2-, 3- et 4-fils

Ni1000

Indication erreur matériel

SE.BR

SE.SH < env. 15 Ω

SE.BR

SE.SH < env. 15 Ω

Défaut capteur CSF interne ou temp.

Bornier CSF en défaut ou manquant,

température dépasse l’échelle valable

> 900...1000

(câble

> 10...12 k

(câble

CSF dépasse l’échelle**

Ω...165 kΩ

> 50 Ω)

64 9113 - Product Version 9113-002

Page 67

Recherche erreurs Affichage Cause d’erreur

Erreur d’entrée - contrôler les connexions et redémarrer le module

Erreur de la sortie analogique - contrôler connexions et redémarrer le module

Pas de communication NO.CO

Erreur dans la mémoire FLASH - contrôler la configuration

Configuration ou version invalide TY.ER

Erreur matériel RA.ER Erreur RAM*

Erreur matériel IF.ER Erreur de Flash interne*

Erreur matériel SW.ER Erreur contrôleur SW*

Erreur matériel AD.ER Erreur du convertisseur A/D*

Erreur matériel AO.SU Erreur d’alim. de sortie analog.

Erreur matériel CA.ER Erreur d’étalonnage usine

Erreur matériel CM.ER Erreur du CPU principal*

Erreur matériel II.ER Erreur contrôle d’initialisation*

Erreur matériel RS.ER Erreur de redémarrage*

Erreur matériel IC.ER Erreur communication d’entrée*

Erreur matériel M1.ER Erreur CPU prin. à voie 1*

Erreur matériel M2.ER Erreur CPU prin. à voie 2*

Erreur matériel MC.ER Erreur config. du CPU prin.*

Erreur matériel MF.ER Erreur Flash du CPU prin.*

Erreur matériel MR.ER Erreur RAM du CPU prin.*

Erreur matériel MS.ER Erreur aliment. du CPU prin.*

Erreur matériel MP.ER Erreur ProgFlow du CPU prin.*

! Les indications d’erreurs clignotent toutes les secondes. Un texte d’aide explique l’erreur. * L’erreur est corrigée soit en parcourant les menus, soit en déconnectant et puis reconnectant l’alimentation du module. Quelques types d’erreurs peuvent seulement être corrigées en déconnectant et puis reconnectant l’alimentation du module. ** L’erreur est corrigée soit en parcourant les menus, soit en déconnectant et puis reconnectant l’alimentation du module. L’erreur peut être négligée en sélectant un type d’entrée autre que TC. *** L’erreur est corrigée en parcourant les menus.

Indication erreur matériel

Niveaux de signal en entrée

IN.ER

dépasse limites ou connecté

Erreur de courant de la sortie

AO.ER

analog. (seul. en mode SIL)*

Pas de communication avec

FL.ER

Erreur FLASH (configuration

CO.ER

Configuration lu de l’EEprom

porte un numéro de type ou

aux faux bornes*

(4501)

invalide)***

de révision invalide

9113 - Product Version 9113-002 65

Page 68

Connexions au

rail d’alimentation

91 92 93 94 95

CONNEXIONS

Alimentation et

relais d’état

31 32 33 34

Signal d’erreur

* NC = pas de connexion

Voie 1

Voie 2Voie 1

Voie 1

N.F.

+24 V

NCNCMasse

Masse

Entrées

41 42 43 44 41 42 43 44

RTD, 3- / 4-filsRTD, 2-fils

51 52 53 54 51 52 53 54 51 52 53 54

RTD, 3- / 4-filsRTD, 2-fils

Courant

41 42 43 44

TC, capteur de

température interne

41 42 43 44

TC, capteur de

température interne

Courant

51 52 53 54

Voie 2

Sorties

Courant

(sortie active)

11 12 13 14

Transmetteur 2-fils

(sortie passive)

11 12 13 14

Courant

(sortie active)

11 12 13 14

Voie 2

*TC, connecteur

41 42 44

*TC, connecteur

51 5452

* Commander

separément pour TC avec connec teur CSF : Connecteur CSF 5910Ex (voie 1) / 5913Ex (voie 2).

Transmetteur 2-fils

CSF

CJC

CSF

CJC

(sortie passive)

11 12 13 14

66 9113 - Product Version 9113-002

Page 69

SCHEMA DE PRINCIPE

Relais d’état N.F.

Masse

Relais d’état N.F.

Alimentation +24 Vcc

3114323433

NC*NC*

Masse

+24V

FLASH

Connexions au rail d’alimentation

CPU

Etat de voie 1, rouge

Etat de voie 2, rouge

Etat de module, verte

RTD, conn.

fils

Courant

I+

Masse

I+

Masse

* NC = pas de connexion

Voie 2

9113

Voie 1

fils TC

Courant

RTD, conn.

100C

12 mA



9113 - Product Version 9113-002 67

Page 70

Indications d’erreur signal et câble sans la façade 4501

pour le rail

Etat de signal

Relais

d’état, N.F.

Voie 2:

LED rouge

Voie 1:

LED rouge

Liste d’indications des LED et signaux d’erreur

Voie 1, court circuit / rupture câble Clignotante Clignotante OFF Desexcité Fermé (si activé)

Voie 1, signal OK Clignotante OFF OFF Excité Ouvert

Défaut voie 2 (voie 1 OK) Clignotante OFF ON Desexcité Fermé

Défaut voie 1 (voie 2 OK) Clignotante ON OFF Desexcité Fermé

Défaut module OFF ON ON Desexcité Fermé

Pas d’alimentation OFF OFF OFF Desexcité Fermé

Etat LED verte

Module OK Clignotante OFF OFF Excité Ouvert

68 9113 - Product Version 9113-002

Voie 2, court circuit / rupture câble Clignotante OFF Clignotante Desexcité Fermé (si activé)

Voie 2, signal OK Clignotante OFF OFF Excité Ouvert

Page 71

PROGRAMMATION /

OPERATION DES TOUCHES DE FONCTION

Documentation pour le diagramme de programmation.

Généralités

Lors de la configuration du 9113 vous êtes guidés tout au long des paramètres

du menu ; ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour chaque menu il y a un texte d’aide qui défile en ligne 3 de l’indicateur.

La configuration se fait à l’aide des 3 touches de fonction :

1 Incrémenter la valeur numérique ou choisir le paramètre suivant

2 Décrémenter la valeur numérique ou choisir le paramètre précédent 3 Valider les valeurs choisies et fin du menu Une fois la configuration terminée, l’indicateur retournera sur l’état défaut 1.0. En appuyant et maintenant la touche 3 l’indicateur retourne au menu précédent

ou sur l’état défaut (1.0) sans sauvegarde des modifications éventuelles apportées à la configuration.

Si aucune touche n’est activée pendant 1 minute, l’indicateur retournera sur

l’état défaut sans sauvegarde des modifications éventuelles apportées à la configuration.

Informations complémentaires

Protection par mot de passe : L’accès à la programmation peut être bloqué

par un mot de passe. Ce mot de passe est sauvegardé dans le module afin d’assurer un haut niveau de protection contre les modifications non autorisées. Le mot de passe usine « 2008 » permet l’accès à tous les menus de configuration.

Sélection des unités

En sélectionnant une entrée température, vous pouvez choisir l’unité de valeur

du process pour l’affichage en texte ligne 2 (voir tableau). L’unité de mesure sur l’afficheur est en Celsius ou Fahrenheit. Ce choix se fait dans le point de menu après sélection d’entrée température.

9113 - Product Version 9113-002 69

Page 72

CSF (CJC)

Dans le menu CJC vous pouvez choisir entre connecteur CSF ou compensation

de soudure froide interne. Le connecteur CSF (PR 5910Ex/5913Ex) est à commander séparemment.

Informations relatives à l’erreur de câble sur la façade 4501

Erreur de câble (voir limites dans tableau) est affichée par CA.BR (rupture câble)

ou CA.SH (court circuit câble). Signal hors limite (voir tableau des limites) est affiché par IN.LO (limite basse) ou IN.HI (limite haute). L’affichage de l’erreur se fait en format texte sur la ligne 2 (voie 1) et la ligne 3 (voie 2) avec le rétroéclairage lumineux clignotant. La ligne 4 de l’affichage indique l’état SIL (point statique = verrouillage SIL, point clignotante = aucun verrouillage SIL) et COM (point avec cercle courant) qui indique l’état de fonctionnement du 4501.

Indication du signal et erreur capteur sans la façade

L’état du module peut être lu sur la façade à l’aide des 3 voyants.

Voyant vert clignotant indique l’état normal de fonctionnement. Si le voyant vert n’est pas illuminé, cela indique un défaut d’alimentation ou une erreur dans le module. Voyant rouge fixe indique un erreur fatale. Voyant rouge clignotant indique une erreur capteur.

Fonctions avancées

L’unité donne accès à un certain nombre de fonctions avancées qui sont

accessibles en répondant « YES » à « ADV.SET ».

Configuration de l’affichage : Il est possible de régler la luminosité et le

rétro-éclairage. Enregistrement d’un numéro de repère à 5 caractères alphanumériques. Sélection de l’affichage en ligne 2 et 3 de l’indicateur

- choix entre : Entrée analogique, sortie analogique et numéro répère. En sélectionnant ”ALT” l’affichage alterne les informations affichées.

Calibration du process en 2 points

en 2 points. Le point mini du signal d’entrée (pas nécessairement 0%) est appliquée et la valeur actuelle est entrée. Ensuite le point maxi du signal (pas nécessairement 100%) est appliquée et la valeur actuelle est entrée. Si vous validez ces points, l’appareil va fonctionner selon cet ajustement. Si plus tard vous souhaitez modifier ou changer de type d’entrée l’unité reviendra à la calibration usine.

: L’unité peut procéder à une calibration

70 9113 - Product Version 9113-002

Page 73

Fonction simulation : Si vous validez le point « EN.SIM » il est possible de

simuler un signal d’entrée à l’aide des flèches et ainsi contrôler le signal de sortie haut et bas. Vous devez sortir du menu en pressant 3 (pas de timeout). La simulation sera terminée, si le 4501 est enlevé.

Mot de passe : Ici vous pouvez choisir un mot de passe allant de 0000 à 9999

afin de protéger la programmation. L’unité est livrée sans mot de passe.

Langue : Dans le menu « LANG », vous pouvez sélectionner 7 différentes

langues pour le texte d’aide. Choix entre : Anglais, allemand, français, italien, espagnol, suédois et danois.

Rail d’alimentation

: Dans le menu ”RAIL” vous pouvez choirsir si des erreurs

capteur doivent être transmis à l’unité de surveillance du module PR 9410 Contrôleur d’alimentation.

Safety Integrity Level: Voir le ”Safety Manual” (en Anglais) pour

informations complémentaires.

9113 - Product Version 9113-002 71

Page 74

Power up



12 mA 100C

1.0

1.0 = Etat défaut. Ligne 1 affiche l’état d’entrée, ligne 2 et 3 affichent l’entrée analogique, la sortie analogique ou le numéro de repère ainsi que les unités, et ligne 4 affiche l’etat de commu nication et l’état SIL (ouvert / verrouillé). Point statique = verrouillage SIL, pointt clignotante = aucun verrouillage SIL.

1.1 = Seulement si l’indicateur est protégé par un mot de passe

1.2 = Ne vaut pas pour le signal d’entrée :

0...20 mA.

1.3 = Seulement si le signal d’entrée est température. Min. et max. selon le type de capteur.

1.4 = Seulement si la configu ration n’est pas protégé par un mot de passe

Texte rouge signifie des

paramètres de sécurité dans une configuration SIL. Voir le ”Safety Manual” (en Anglais) pour informations complémentaires.

Si aucune touche n’est actionnée pendant 1 minute, l’indicateur retournera sur l’état défaut sans sauvegarde des modifications éventuelles apportées à la configuration.

1Incrémenter la valeur / choisir paramètre suivant 2 Décrémenter la valeur / choisir paramètre précédent 3Valider les valeurs choisies et fin du menu

Maintien 3 Retour au menu précédent / retour au menu 1.0 sans sauvegarde

Si le vérrouillage SIL est activé

directement en [EN.SIL]

0000 9999

1 2

0000

PASSW.

Txt 1

1.1

YES

1 2

ADV.SET

Txt 2

YES

ADV.SET

Txt 2

CURR TEMP

1 2

CURR

CH1 TYPE

Txt 3

TEMP

CH1 TYPE

Txt 3

4-20 0-20

1 2

4-20

I.RANGE

Txt 4

1 2

SENSOR

Txt 5

SENSOR

Txt 10

SENSOR

Txt 10

Continué à la page Diagramme de programmation ADV.SET

72 9113 - Product Version 9113-002

DIAGRAMME DE PROGRAMMATION

20-4 20-0 4-20 0-20

1 2

4-20

O.RANGE

Txt 12

1000

1 2

100

Pt TYPE

Txt 16

1000

1 2

100

Ni TYPE

Txt 17

TC.Lr TC.W5 TC.W3 TC.U TC.T TC.S TC.R TC.N TC.L TC.WK TC.J TC.E

1 2

TC.K

TC.TYPE

Txt 18

23mA

0/3.5mA

NONE

1 2

OUT.ERR

Txt 13

1.2

F C

1 2

C

UNIT

Txt 9

4W 3W 2W

1 2

CONNEC.

Txt 6

1 2

CONNEC.

Txt 6

CONN

INT

1 231 2

INT

CJC

Txt 36

Page 75

999.9

-199.9

1 2

0.0

OUT.LO Txt 14

1.3 1.3

150.0

999.9

-199.9

1 2

OUT.HI Txt 15

1 2

RESP.

Txt 35

Configuration

de la voie 2

identique

à la voie 1

Retour au menu 1.0

9113 - Product Version 9113-002 73

Page 76

MEM, DISP,

CAL, SIM,

PASS, LANG,

RAIL, SIL

1 2

MEM

SETUP

Txt 17

DISP

SETUP

Txt 17

PASS

SETUP

Txt 17

LANG

SETUP

Txt 17

CAL

SETUP

Txt 17

RAIL

SETUP

Txt 17

SIM

SETUP

Txt 17

SIL

SETUP

Txt 17

SAVE LOAD

1 2

SAVE

MEMORY

Txt 18

9 0

1 2

CONTRA

Txt 19

YES

1 2

3 3

EN.PASS

Txt 23

ES, IT, SE, FR,

DE, DK, UK

1 2

LANGUA

Txt 25

CH.2

CH.1

1 2

CH.1

CAL

Txt 26

YES

1 2

YES

RAIL.ER

Txt 16

CH.2

CH.1

1 2

CH.1

SIM

Txt 32

2.0

YES

1 2

EN.SIL

Txt 34

DIAGRAMME DE PROGRAMMATION,

REGLAGE AVANCE (ADV.SET)

0000

NEW.PAS

2007

NEW.PAS

1.4

9 0

1 2

LIGHT

Txt 20

9999 0000

1 2

Txt 24

YES

1 2

CAL.LO Txt 27

-200 850

1 2

25.0

C

Txt 33

0000 9999

1 2

Txt 55

 A

1 2

TAG1

VALVE 5

Txt 21

 A

1 2

TAG2

TEMP 4

Txt 21

-200 850

1 2

20.0

C

Txt 28

2.0 Dans le sous-menu simulation (SIM) il faut actionner 3 pour retourner sur l’état defaut 1.0

YES

1 2

YES

CAL.HI

Txt 29

LOCK OPEN

1 2

3 3 3 3

LOCK

CONFIG

Txt 38

. . . . . . . . . . . . . .

74 9113 - Product Version 9113-002

ALT TAG

A.OUT

A.IN

1 2

A.OUT

DISP

Txt 22

-200 850

1 2

100.0

C

Txt 30

Vérification de la configuration SIL

SIL.OK

YES

1 2

YES

USE.CAL

Txt 31

Retour au

menu 1.0

Page 77

MENU DEROULANT EN LIGNE 3 DE L’INDICATEUR

[01]

Entrer mot de passe correct

[02]

Aller dans le menu de configuration avancée ?

[03]

Sélectionner entrée température Sélectionner entrée courant

[04]

Sélectionner gamme d’entrée 0-20 mA Sélectionner gamme d’entrée 4-20 mA

[05]

Sélectionner type de capteur TC Sélectionner type de capteur Ni Sélectionner type de capteur Pt

[06]

Sélectionner Pt10 comme type de capteur Sélectionner Pt20 comme type de capteur Sélectionner Pt50 comme type de capteur Sélectionner Pt100 comme type de capteur Sélectionner Pt200 comme type de capteur Sélectionner Pt250 comme type de capteur Sélectionner Pt300 comme type de capteur Sélectionner Pt400 comme type de capteur Sélectionner Pt500 comme type de capteur Sélectionner Pt1000 comme type de capteur

[07]

Sélectionner Ni50 comme type de capteur Sélectionner Ni100 comme type de capteur Sélectionner Ni120 comme type de capteur Sélectionner Ni1000 comme type de capteur

[08]

Sélectionner TC-B comme type de capteur Sélectionner TC-E comme type de capteur Sélectionner TC-J comme type de capteur Sélectionner TC-K comme type de capteur Sélectionner TC-L comme type de capteur Sélectionner TC-N comme type de capteur Sélectionner TC-R comme type de capteur Sélectionner TC-S comme type de capteur Sélectionner TC-T comme type de capteur Sélectionner TC-U comme type de capteur Sélectionner TC-W3 comme type de capteur Sélectionner TC-W5 comme type de capteur Sélectionner TC-Lr comme type de capteur

[09]

Sélectionner connexion capteur 2-fils Sélectionner connexion capteur 3-fils Sélectionner connexion capteur 4-fils

[11]

Sélectionner Celsius comme unité de température Sélectionner Fahrenheit comme unité de température

[12]

Sélectionner gamme de sortie 0-20 mA Sélectionner gamme de sortie 4-20 mA Sélectionner gamme de sortie 20-0 mA Sélectionner gamme de sortie 20-4 mA

[13]

Sélectionner aucune action d’erreur - sortie pas définie en cas d’erreur Sélectionner bas d’échelle en cas d’erreur Sélectionner NAMUR NE43 bas d’échelle en cas d’erreur Sélectionner NAMUR NE43 haut d’échelle en cas d’erreur

[14]

Régler température de la sortie analogique basse

[15]

Régler température de la sortie analogique haute

[16]

Activer signal d’état du rail d’alimentation

[17]

Aller dans la configuration SIL Aller dans le mode simulation Aller dans la configuration du rail d’alimentation Exécuter calibration de process Aller dans la configuration langue Aller dans la configuration du mot de passe Aller dans la configuration d’affichage Exécuter opérations de mémoire

[18]

Charger la configuration sauvegardée au module Sauvegarder la configuration dans la 4501

[19]

Ajuster le contraste LCD

[20]

Ajuster le rétro-éclairage LCD

[21]

Entrer numéro repère de 5 caractères

[22]

Valeur de l’entrée analogique affichée en ligne 3 Valeur de la sortie analogique affichée en ligne 3 Numéro repère affiché en ligne 3 Alterner les informations affichées

[23]

Permettre protection par mot de passe ?

[24]

Entrer Nouveau mot de passe

[25]

Sélectionner langue

[26]

Sélectionner voie pour calibration

[27]

Calibrer l’entrée basse à la valeur de process ?

[28]

Régler valeur de la position basse de la calibration

[29]

Calibrer l’entrée haute à la valeur de process ?

[30]

Régler valeur de la position haute de la calibration

[31]

Utiliser valeurs de calibration process ?

[32]

Sélectionner voie pour simulation

[33]

Régler la valeur de simulation en entrée

[34]

Permettre verrouillage de la configuration SIL ? 0-20 mA n’est pas une gamme de sortie valable en opération SIL

[35]

Régler temps de réponse de la sortie analogique en secondes

[36]

Sélectionner Capteur de température interne Sélectionner Bornier CSF (accessoire)

[37]

... Ect-ce que la voie utilise des données de calibration compensées au process ?

[38]

Etat de la configuration SIL ( Ouverte / Verrouillée)

[40]

Rupture du câble capteur

[41]

Court circuit du capteur

[42]

Entrée dépasse l’échelle basse

[43]

Entrée dépasse l’échelle haute

[44]

Erreur d’entrée - contrôler les connexions et redémarrer le module

[45]

Erreur de la sortie analog. - contrôler connexions et redémarrer le module

[46]

Erreur dans la mémoire FLASH - contrôler la configuration

[47]

Configuration ou version invalide

[48]

Erreur matériel

[49]

Erreur du capteur CSF - contrôler la température du module

[50]

Erreur CSF - contrôler le bornier CSF

[51]

Pas de communication

9113 - Product Version 9113-002 75

Page 78

76 9113 - Product Version 9113-002

Page 79

TEMPERATUR / mA WANDLER

9113

INHALTSVERZEICHNIS

Warnung ............................................................................. 78

Zeichenerklärungen ............................................................ 78

Sicherheitsregeln ................................................................ 78

Zerlegung des Systems 9000 ............................................ 80

EG-Konformitätserklärung .................................................. 81

Erweiterte Merkmale .......................................................... 82

Verwendung ........................................................................ 82

Technische Merkmale ......................................................... 82

Anwendungen .................................................................... 83

PR 4501 Display / Programmierfront ................................. 84

Bestellangaben ................................................................... 85

Elektrische Daten ............................................................... 85

Konfiguration der Sensorfehlerüberprüfung ....................... 90

Visualisierung im 4501:

Eingangssignal außerhalb des Bereichs ........................ 90

Fühlerfehlererkennung .................................................... 90

Fehleranzeige ................................................................. 90

Anschlüsse ......................................................................... 92

Blockdiagramm .................................................................. 93

Signalfehler- und Kabelfehler Erkennung

ohne Frontdisplay ............................................................... 94

Konfiguration / Bedienung der Funktionstasten ................ 95

Flussdiagramm, Erweiterte Einstellungen (ADV.SET) ......... 100

Scrollender Hilfstext im Display Zeile 3 ............................. 101

Appendix ............................................................................ 102

IECEx Installation Drawing ............................................. 103

ATEX Installation Drawings, UK, FR, DE, DK ................. 106

FM Installation Drawing .................................................. 118

Safety Manual ................................................................ 121

9113 - Product Version 9113-002 77

Page 80

Die folgende Maßnahmen sollten nur in spannungslosem

WARNUNG

Zustand des Gerätes und unter ESD-sicheren Verhältnisse durchgeführt werden: Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät.

Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden.

Die Frontplatte des Gerätes darf nicht geöffnet werden, weil hier durch die Kontakte zur Kontaktierung des Frontdisplays 4501 beschädigt werden können. Das Gerät enthält keine internen DIP-Schalter oder Programmierbrücken.

ZEICHENERKLÄRUNGEN

WARNUNG

Dreieck mit Ausrufungszeichen: Das Handbuch ist sorgfältig

durchzulesen vor Montage und Inbetriebnahme des Gerätes, um schweren Verletzungen oder mechanischer Zerstörung zu vermeiden.

Die CE-Marke ist das sichtbare Zeichen dafür, dass das Gerät die Vorschriften erfüllt.

Doppelte Isolierung ist das Symbol dafür, dass das Gerät besondere Anforderungen an die Isolierung erfüllt.

Ex-Geräte sind entsprechend der ATEX Direktive für die Verwendung in Verbindung mit Installationen in explosionsgefährdeter Umgebung zuge lassen.

SICHERHEITSREGELN

DEFINITIONEN Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt

Gleichspannung und 50...1000 Volt Wechselspannung. Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind, eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl technisch als auch sicherheitsmäßig vertretbar ist. Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und die mit dem Inhalt dieses Handbuches vertraut gemacht wurden.

78 9113 - Product Version 9113-002

Page 81

EMPFANG UND AUSPACKEN

Packen Sie das Gerät aus, ohne es zu beschädigen und kontrollieren Sie beim Empfang, ob der Gerätetyp Ihrer Bestellung entspricht. Die Ver packung sollte beim Gerät bleiben, bis dieses am endgültigen Platz montiert ist.

UMGEBUNGSBEDINGUNGEN

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische Erschütterungen und Stöße sind zu vermeiden; das Gerät darf nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, welche die angegebenen Grenzen für die Umgebungstemperatur überschreitet, mit Hilfe eines Kühlgebläses verhindert werden. Das Gerät muss im Verschmutzungsgrad 2 oder besser installiert werden. Das Gerät ist so konzipiert, dass es auch in einer Einsatzhöhe von bis zu 2 000 m noch sicher funktioniert.

INSTALLATION

Das Gerät darf nur von Technikern angeschlossen werden, die mit den technischen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen.

Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, Im Erlengrund 26, D-46149 Oberhausen,

(Tel.: (0) 208 62 53 09-0) oder mit PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Dänemark (Tel.: +45 86 37 26 77) Kontakt aufnehmen.

Der Einsatz von verdrillter Leitung ist nicht erlaubt außer die Enden sind mit Aderendhülsen versehen.

Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild.

Das Gerät ist mit Feldverdrahtungsklemmen ausgestattet und wird von einem Netzteil mit doppelter / verstärkter Isolierung versorgt. Der Netzschalter sollte leicht zugänglich und in der Nähe des Gerätes sein. Der Netzschalter sollte mit einem Schild gekennzeichnet sein, auf dem steht, dass durch Betätigung dieses Schalters das Gerät vom Netz genommen wird.

Für den Anschluss auf der Power Rail 9400 wird das Gerät über das Power Control Unit 9410 versorgt.

Die ersten beiden Ziffern der Seriennummer geben das Produktionsjahr an.

9113 - Product Version 9113-002 79

Page 82

KALIBRIERUNG UND JUSTIERUNG

Während der Kalibrierung und Justierung sind die Messung und der Anschluss externer Spannungen entsprechend diesem Handbuch auszuführen, und der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB

Das Bedienungspersonal darf das Gerät nur dann einstellen oder bedienen, wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, sodass die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf keine Gefahr durch Berührung bestehen, und das Gerät muss so plaziert sein, dass es leicht zu bedienen ist.

REINIGUNG

Das Gerät darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist.

HAFTUNG

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können.

ZERLEGUNG DES SYSTEMS 9000

Abbildung 1:

Das Gerät wird von der Power Rail gelöst, indem man den unteren Verschluss löst.

80 9113 - Product Version 9113-002

Page 83

EG-KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 9113 Name: Temperatur / mA Wandler

die Konformität mit folgenden Richtlinien und Normen: Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

EN 61326-1 : 2006

Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische

Daten des Gerätes.

Die Niederspannungsrichtlinien 2006/95/EG und nachfolgende Änderungen

EN 61010-1 : 2001

Die ATEX Richtlinien 94/9/EG und nachfolgende Änderungen

EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007 ATEX-Zertifikat: KEMA 07ATEX0148 X

Zulassungsstelle:

KEMA Quality B.V. (0344) Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands

Rønde, 24. September 2009 Kim Rasmussen Unterschrift des Herstellers

9113 - Product Version 9113-002 81

Page 84

TEMPERATUR / mA WANDLER

9113

• Eingang für WTH, TE und mA

• Aktiver / passiver mA-Ausgang

• 1 oder 2 Kanäle

• Kann separat über Klemmenanschluss oder über die Power Rail 9400 versorgt werden

• SIL 2-zertifiziert über Full Assessment

Erweiterte Merkmale

• Konfiguration und Überwachung über das abnehmbare Frontdisplay (PR 4501); Prozesskalibrierung und Signalsimulierung.

• Kopieren der Konfiguration zwischen Geräten des gleichen Typs über das abnehmbare Frontdisplay 4501.

• Temperaturkompensation entweder über die interne CJC oder zur höheren Genauigkeit die externe CJC mittels einer Anschlussklemme mit integrierten Pt100 (5910Ex, Kanal 1 / 5913Ex, Kanal 2) benutzen.

• Das Gerät erkennt automatisch, ob es ein aktives oder ein passives Stromsignal liefern muss.

• Erweiterte Überwachung der internen Kommunikation und gespeicherten Daten.

• SIL 2-Funktionalität ist optional und muss über einen Menüpunkt aktiviert werden.

Verwendung

• Das Gerät kann in sicheren Bereichen und in Zone 2 / div. 2 eingesetzt werden und Signale aus Zone 0, 1, 2, 20, 21 sowie 22 / Class I/II/III, Div. 1, Gr. A-G aufnehmen.

• Umwandlung und Skalierung von Temperatursignalen (Pt, Ni und TE) sowie aktiven Stromsignalen.

• Der 9113 wurde entwickelt und zertifiziert für SIL 2-Anwendungen entsprechend den Anforderungen der Richtlinie IEC 61508.

Technische Merkmale

• 1 grüne und 2 rote Leuchtdioden in der Front des Gerätes zeigen den normalen Betrieb und Fehlfunktionen an.

• 2,6 kVAC galvanische Trennung zwischen Eingang, Ausgang und Versorgung.

82 9113 - Product Version 9113-002

Page 85

ANWENDUNGEN

Eingangssignale:

Kanal 1:

Strom TE

Bitte die CJC-Anschlussklemme Typ 5910Ex/ 5913Ex separat bestellen!

Kanal 2:

Strom TE

Bitte die CJC-Anschlussklemme Typ 5910Ex/ 5913Ex separat bestellen!

Zone 0, 1, 2,

20, 21, 22 /

WTH

Verbindung,

Leiter

WTH

Verbindung,

Leiter

Power Rail

Versorgung über

Power Rail

Ausgangssignale:

Fehler-Signal

Rail, +24 VDC

Rail, Erde

Keine Verbindung

Versorgungsanschluss:

Cl. I/II/III, div. 1

gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D oder sicheres Bereich

Analog, 0/4...20 mA

Kanal 2:

2-Draht-Versorgung -

Erde

Versorgung +19,2...31,2 VDC

Gerätestatus

Kanal 1:

2-Draht-Versorgung -

N.C.

Gerätestatus

9113 - Product Version 9113-002 83

Page 86

PR 4501 DISPLAY / PROGRAMMIERFRONT

Funktionallität

Die einfache Menüstruktur leitet automatisch durch die relevanten Einstellungen. Der scrollende Hilfetext macht es sehr einfach diese Geräte einzusetzen. Sie finden weitere Beschreibungen der Funktionen und Programmierungsmög lichkeiten im Abschnitt ”Konfiguration / Bedienung der Funktionstasten”.

Anwendungen

• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 9113.

• Kann von einem 9113 auf das nächste gesteckt werden um die Daten des ersten Messumformers auf den nächsten zu übertragen.

• Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechenden Prozesswerte und den jeweiligen Prozessstatus an.

Technische Merkmale

• LCD Display mit 4 Zeilen; Zeile 1 (5,57 mm hoch) zeigt das Eingangsstatus, Zeile 2 und 3 (3,33 mm hoch) zeigen den Analogeingang, Analogausgang oder den Geräte-TAG und die Einheiten, und Zeile 4 den Status der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt = SILverriegelt, blinkender Punkt = nicht SIL-verriegelt. Zeile 4 zeigt auch den Kommunikationsstatus an.

• Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes blockiert werden. Das Passwort wird im Messumformer gespeichert, um den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der Konfiguration sicherzustellen.

Montage / Installation

• Stecke das 4501 auf die Front des 9113.

84 9113 - Product Version 9113-002

Page 87

Bestellangaben 9113BA = Temperatur / mA Wandler, 1 Kanal

9113BB = Temperatur / mA Wandler, 2 Kanäle 4501 = Display / Programmierfront 5910Ex = CJC-Anschlussstecker, Kanal 1 5913Ex = CJC-Anschlussstecker, Kanal 2 9400 = Power Rail

Elektrische Daten

Umgebungstempeatur ................................ -20...+60°C

Lagertemperatur .......................................... -20...+85°C

Allgemeine Daten:

Versorgungsspannung, DC ......................... 19,2...31,2 VDC

Stromverbrauch, max .................................. ≤ 3,5 W (2 Kanäle)

Sicherung .................................................... 400 mA T / 250 VAC

Isolationsspannungen, Test / Betrieb:

Eingang / Ausgang / Versorgung ............ 2,6 kVAC / 250 VAC

Ausgang 1 zum Ausgang 2 ..................... 1,5 kVAC / 150 VAC verstärkt

Statusrelais zur Versorgung .................... 1,5 kVAC / 150 VAC verstärkt

Kommunikationsschnittstelle ...................... Programmierfront 4501

Signal- / Rauschverhältnis .......................... Min. 60 dB (0...100 kHz)

Durchschnittliches Ansprechzeit inkl. Verzögerung:

Temperatur-Eingang ................................

mA-Eingang .............................................

Kalibrierungstemperatur .............................. 20...28°C

≤ 1 s ≤ 0,4 s

9113 - Product Version 9113-002 85

Page 88

Genauigkeit: Der höhere Wert der allgemeinen Werte oder Grundwerte:

Allgemeine Werte

Eingangs-

art

Absolute

Genauigkeit

Temperatur-

koeffizient

Alle ≤ ±0,1% d. Messsp. ≤ ±0,01% d. Messsp. / °C

Grundwerte

Eingangs-

art

Grund-

genauigkeit

Temperatur-

koeffizient

mA ≤ ±16 µA ≤ ±1,6 µA / °C

Pt100, Pt200,

Pt 1000 ≤ ±0,2°C ≤ ±0,02°C / °C

Pt500, Ni100,

Ni120, Ni 1000 ≤ ±0,3°C ≤ ±0,03°C / °C

Pt50, Pt400, Ni50 ≤ ±0,4°C ≤ ±0,04°C / °C

Pt250, Pt300 ≤ ±0,6°C ≤ ±0,06°C / °C

Pt20 ≤ ±0,8°C ≤ ±0,08°C / °C Pt10 ≤ ±1,4°C ≤ ±0,14°C / °C

TE-Typ:

E, J, K, L, N, T, U

TE-Typ: R, S, W3,

W5, LR

≤ ±1°C

≤ ±2°C

≤ ±0,1°C / °C

≤ ±0,2°C / °C

TE-Typ: B

160...400°C ≤ ±4,5°C ≤ ±0,45°C / °C TE-Typ: B

400...1820°C ≤ ±2°C ≤ ±0,2°C / °C

EMV Störspannungseinfluss ............................... < ±0,5% d. Messsp.

Erweitere EMV Störfestigkeit:

NAMUR NE 21, Kriterium A, Burst ...................... < ±1% d. Messsp.

Leitungsquerschnitt ..................................... AWG 26...14 / 0,13...2,08 mm

Litzendraht

Klemmschraubenanzugsmoment ................ 0,5 Nm

Relative Luftfeuchtigkeit .............................. < 95% RF (nicht kond.)

Abmessungen, ohne Frontdisplay (HxBxD) .. 109 x 23,5 x 104 mm Abmessungen, mit Frontdisplay (HxBxD) ... 109 x 23,5 x 116 mm

86 9113 - Product Version 9113-002

Page 89

Schutzart ..................................................... IP20

Gewicht ....................................................... 250 g / 265 g mit 4501

Isolierung:

Eingang zu irgenwelchen ............................ 300 VAC doppelte/verstärkte Iso.

Analogausgang zur Versorgung .................. 300 VAC doppelte/verstärkte Iso.

Statusrelais zur Versorgung ........................ 150 VAC doppelte/verstärkte oder

300 VAC Basisisolierung

WTH-Eingang:

Eingangs-

art

Pt100 Ni100

Eingang für TE-Typen: Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Kabelwiderstand pro Leiter (max.) .............. 50 Ω

Fühlerstrom ................................................. Nom. 0,2 mA

Wirkung des Leitungswiderstandes

(3- / 4-Leiter) ............................................... < 0,002 Ω / Ω

Fühlerfehlererkennung .................................Programmierbar ON / OFF

Fühlerfehlerstrom:

Bei Erkennung ......................................... < 2 µA

Sonst ....................................................... 0 µA

* Keine Kurzschlusserkennung für Pt10, Pt20 und Pt50

Min. Wert

-200°C

-60°C

Max. Wert

+850°C +250°C

Norm

IEC60751

DIN 43760

TE-Eingang:

Typ

B E J K L

R S T

U W3 W5

Min. Wert

+0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max. Wert

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Norm

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

9113 - Product Version 9113-002 87

Page 90

Vergleichsstellenkompensation (CJC): CJC über externen Sensor in der

Anschlussklemme 5910 .......................... 20...28°C ≤ ± 1°C

-20...20°C og 28...70°C ≤ ± 2°C

CJC über internen Sensor ...................... ±(2,0°C + 0,4°C * ∆t)

∆t = interne Temperatur - Umgebungstemperatur

Fühlerfehlererkennung ................................. Programmierbar ON oder OFF

(nur Kabel Drahtbruch) Fühlerfehlerstrom:

bei Erkennung ......................................... Nom. 2 µA

sonst ........................................................ 0 µA

Stromeingang:

Messbereich ................................................ 0...20 mA

Programmierbare Messbereiche ................. 0...20 und 4...20 mA

Eingangswiderstand .................................... Nom. 20 Ω + PTC 50 Ω

Fühlerfehlererkennung ................................. Programmierbar ON / OFF

Nur 4...20 mA (NAMUR)

Stromausgang:

Signalbereich (Spanne) ............................... 0...20 mA

Programmierbare Signalbereiche ................ 0...20 / 4...20 /

20...0 und 20...4 mA

Belastung (max.) .......................................... 20 mA / 600 Ω / 12 VDC

Belastungsstabilität ..................................... ≤ 0,01% d. Messspanne / 100 Ω

Fühlerfehlererkennung ................................. 0 / 3,5 / 23 mA / keine

NAMUR NE 43 Upscale / Downscale .......... 23 mA / 3,5 mA

Ausgangsbegrenzung:

4...20 und 20...4 mA Signale ................... 3.8...20,5 mA

0...20 und 20...0 mA Signale ................... 0...20,5 mA

Strombegrenzung ........................................ ≤ 28 mA

2-Draht-Ausgang 4...20 mA:

Signalbereich ............................................... 4...20 mA

Belastungsstabilität ..................................... ≤ 0,01% d. Messspanne / 100 Ω

Belastungswiderstand ................................. ≤ (V

Externe 2-Draht-Versorgungsbereich .......... 3,5...26 VDC

Wirkung der externen 2-Draht

Versorgungsspannungsänderung................ < 0,005% d. Messspanne / V

Versorgung

-3,5) / 0,023 A [Ω]

Statusrelais in sicheres Bereich:

Max. Spannung ........................................... 125 VAC / 110 VDC

Max. Strom .................................................. 0,5 AAC / 0,3 ADC

Max. Leistung .............................................. 62,5 VA / 32 W

Marine-Zulassung:

Det Norske Veritas, Ships & Offshore ......... Angefordert

88 9113 - Product Version 9113-002

Page 91

GOST R Zulassung:

VNIIFTRI, Cert No. ....................................... Siehe www.prelectronics.de

SIL-Certifizierung:

exida, Cert No. ............................................ PREl 070902 P0002 C03.01

Eingehaltene Richtlinien: Norm:

EMV 2004/108/EG ....................................... EN 61326-1

LVD 2006/95/EG .......................................... EN 61010-1

ATEX 94/9/EG .............................................. EN 60079-0, -11, -15, -26

und EN 61241-0, -11

IECEx ........................................................... IEC 60079-0, -11, -15 og -26

IEC 61241-0 und -11

c FM us ....................................................... FM 3600, 3611, 3810

CSA E60079-0, -15 CSA 22.2 -25, -142, -213 ANSI/ISA-12.00.01 / 12.12.02

UL, Standard for Safety .............................. UL 61010-1

SIL ............................................................... IEC 61508

d. Messspanne = der momentan gewählten Messspanne

9113 - Product Version 9113-002 89

Page 92

Konfiguration der Sensorfehlerüberprüfung

Gerät: Konfiguration Fühlerfehlererkennung

9113

Sensorfehlerüberprüfung:

OUT.ERR=NONE. OFF

Sonst: ON

Visualisierung im 4501:

Eingangssignal außerhalb des Bereichs

Bei Verlassen des Gewählten Bereichs des A/D-Wandlers oder des Polynoms

Eingang Bereich Anzeige Grenze

CURR 0...20 mA / 4...20 mA

TEMP TE / WTH

Eingang Bereich Anzeige Grenze

Alle Alle

Fühlerfehlererkennung

Eingang Bereich Anzeige Grenze

CURR Schleife unterbrochen (4...20 mA) SE.BR <= 3,6 mA; > = 20,75 mA

Für Pt10, Pt20, Pt50, Pt100, Pt200, Ni50 und

TEMP

für Pt250, Pt300, Pt400, Pt500, Pt1000 und

Fehleranzeige

Eingang unterschritten IN.LO Siehe Bedingungen oben Eingang überschritten IN.HI Siehe Bedingungen oben Sensor Drahtbruch SE.BR Siehe Bedingungen oben Sensor Kurzschluss SE.SH Siehe Bedingungen oben

Test des internen CJC-Fühlers CJ.ER

CJC-Anschlussklemmen-Fehler - überprüfe CJCKlemmenblock

Außerhalb des Bereichs Anzeige (IN.LO, IN.HI):

IN.LO < -1,05 mA

IN.HI > 25,05 mA

IN.LO < Temperaturbereich -2°C

IN.HI > Temperaturbereich +2°C

Display Anzeige unter Min. / über Max. (-1999, 9999):

-1999 Display Anzeige <-1999 9999 Display Anzeige >9999

Fühlerfehlererkennung (SE.BR, SE.SH):

TE SE.BR > 10 k

WTH: 2-, 3- und 4-Leiter

Ni120

WTH: 2-, 3- und 4-Leiter

Ni1000

Anzeige bei Hardwarefehler

Fehlersuche Anzeige Fehlergrund

SE.BR

SE.SH < ca. 15 Ω

SE.BR

SE.SH < ca. 15 Ω

Interner CJC-Fühler defekt oder

Temp. außerh. des Bereichs**

CJ.CE

Defekte oder fehlende CJC-

Anschlussklemme, Temperatur

außerhalb des zulässigen Bereiches

Ω...165 kΩ

> 900...1000

(Leiter

> 10...12 k

(Leiter

> 50 Ω)

90 9113 - Product Version 9113-002

Page 93

Fehlersuche Anzeige Grund

Eingangs-Fehler - Verbindungen kontrollieren und Versorgung kurz unterbrechen

Fehler im analogen Ausg. - Verbindungen kontrollieren und Versorgung kurz unterbrechen

Keine Kommunikation NO.CO

FLASH Memory Fehler - Konfiguration kontrollieren

Ungültige Konfiguration oder Version TY.ER

Hardware Fehler RA.ER RAM Fehler*

Hardware Fehler IF.ER Interner FLASH-Fehler* Hardware Fehler SW.ER SW-Monitor-Fehler*

Hardware Fehler AD.ER Fehler A/D-Wandler*

Hardware Fehler AO.SU

Hardware Fehler CA.ER Werkseitiger Kalibrierungsfehler*

Hardware Fehler CM.ER CPU Fehler*

Hardware Fehler II.ER

Hardware Fehler RS.ER Reset-Fehler* Hardware Fehler IC.ER Kommunikationsfehler im Eingang*

Hardware Fehler M1.ER CPU Fehler Kanal 1*

Hardware Fehler M2.ER CPU Fehler Kanal 2*

Hardware Fehler MC.ER CPU Konfigurations-Fehler*

Hardware Fehler MF.ER CPU FLASH-Fehler* Hardware Fehler MR.ER CPU RAM-Fehler*

Hardware Fehler MS.ER CPU Spannungsversorgungs-Fehler* Hardware Fehler MP.ER CPU ProgFlow-Fehler**

Anzeige bei Hardware Fehler

IN.ER

AO.ER

FL.ER

CO.ER

Eingangssignalwerte außerhalb des Bereichs oder an falsche Klemmen

angeschlossen*

Fehler im analogen Stromausgang

(nur SIL-Modus)*

Keine Kommunikation zwischen

Gerät und Frontdisplay 4501

FLASH-Fehler

(Konfiguration ungültig)***

Konfiguration vom EEprom

hat einen ungültigen Wert oder

Revisionsnummer

Fehler der Analogausgangs-

Versorgung*

Fehler in der Überprüfung der

Initialisierung*

! Alle Fehleranzeigen im Display blinken im Sekundentakt. Der Hilfstext erklärt den Fehler. * Fehler wird entweder durch Durchschalten der Grundeinstellungen oder durch Wegnahme der Versorgungsspannung zurück gesetzt! Einige Fehler können nur durch Wegnahme der Versorgungsspannung zurück gesetzt werden. ** Fehler wird entweder durch Durchschalten der Grundeinstellungen oder durch Wegnahme der Versorgungsspannung zurück gesetzt! Fehler greift nur bei TE-Eingang. *** Fehler wird durch Durchschalten der Grundeinstellungen zurück gesetzt.

9113 - Product Version 9113-002 91

Page 94

Power Rail

Verbindungen

91 92 93 94 95

ANSCHLÜSSE

Versorgung und

Statusrelais

31 32 33 34

Fehler-Signal

+24 V

NC = keine Verbindung

NCNCErde

Eingänge

WTH, 3- / 4-LeiterWTH, 2-Leiter

41 42 43 44 41 42 43 44

Kanal 1

51 52 53 54 51 52 53 54 51 52 53 54

WTH, 3- / 4-LeiterWTH, 2-Leiter

Kanal 2Kanal 1

Strom

41 42 43 44

51 52 53 54

Kanal 2

Ausgänge

Strom

(aktiver Ausgang)

11 12 13 14

Kanal 1

2-Draht-Umformer

(passiver Ausgang)

11 12 13 14

Erde

TE, interner

Temperatur-Fühler

41 42 43 44

TE, interner

Temperatur-Fühler

Strom

N.C.

+24 V

* Bitte die CJC-

Anschlussstecker 5910Ex (Kanal 1) / 5913Ex (Kanal 2) separat bestellen.

Strom

(aktiver Ausgang)

11 12 13 14

*TE,

CJC-Stecker

CJC

41 42 44

*TE,

CJC-Stecker

CJC

51 5452

2-Draht-Umformer (passiver Ausgang)

11 12 13 14

92 9113 - Product Version 9113-002

Page 95

BLOCKDIAGRAMM

NC*NC*

Power Rail Verbindungen

Erde

Versorgung +24 VDC

3114323433

Erde

+24V

CPU

Gerätestatus, Grün

Kanal 1 Status, Rot

Statusrelais N.C.

FLASH

Kanal 2 Status, Rot

WTH, Ver-

bindung, Leiter

Strom

I+

Erde

I+

* NC = keine Verbindung

Erde

Kanal 2

9113

Kanal 1

WTH, Ver-

bindung, Leiter

Strom

100C

12 mA



9113 - Product Version 9113-002 93

Page 96

Signalfehler- und Kabelfehler Erkennung ohne Frontdisplay

Power Rail

Signalstatus

N.C.

Statusrelais,

Kanal 2:

Rote LED

Kanal 1:

Rote LED

Liste der LED und Fehlersignalanzeigen

Gerät defekt OFF ON ON Abgefallen Geschlossen

Status Grüne LED

Gerät OK Blinkt OFF OFF Angesteuert Offen

Keine Versorgung OFF OFF OFF Abgefallen Geschlossen

Kanal 1 defekt (Kanal 2 OK) Blinkt ON OFF Abgefallen Geschlossen

Kanal 2 defekt (Kanal 1 OK) Blinkt OFF ON Abgefallen Geschlossen

Kanal 1, Signal OK Blinkt OFF OFF Angesteuert Offen

Geschlossen

(wenn aktiviert)

Blinkt Blinkt OFF Abgefallen

Kanal 1,

Kabel Kurzschluss / Bruch

Kanal 2, Signal OK Blinkt OFF OFF Angesteuert Offen

Geschlossen

(wenn aktiviert)

Blinkt OFF Blinkt Abgefallen

Kanal 2,

Kabel Kurzschluss / Bruch

94 9113 - Product Version 9113-002

Page 97

KONFIGURATION /

BEDIENUNG DER FUNKTIONSTASTEN

Dokumentation für das Flussdiagramm.

Grundsätzliches

Bei der Konfiguration des 9113 werden Sie durch alle Parameter geleitet und

Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt wird.

Die Konfiguration wird mittels der 3 Funktionstasten durchgeführt:

1 erhöht den numerischen Wert oder wählt nächsten Parameter

2setzt den numerischen Wert herab oder wählt nächsten Parameter 3übernimmt den gewählten Wert und beendet das Menü

Wenn eine Konfiguration eingegeben worden ist, kehrt das Display auf den

Menüpunkt 1.0 zurück.

Bei drücken und halten von 3 springt man zurück zum vorherigen Menü oder

in den Normal-Zustand (1.0) ohne die geänderten Werte oder Parameter zu speichern.

Wenn für 1 Minute keine Taste betätigt wird, geht das Display in den Normal-

Zustand zurück, ohne die geänderten Werte oder Parameter zu speichern.

Weitere Erklärungen

Passwordschutz: Der Zugriff auf die Programmierung kann mit der Eingabe

eines Passwortes blockiert werden. Das Passwort wird im 9113 gespeichert, um den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der Konfiguration sicherzustellen. Bei Eingabe des Master-Passwortes 2008 sind alle Konfigurationsmenüs erreichbar.

Auswahl der Einheiten

Wenn man Temperatursignal als Eingangsparameter auswählt, kann man

auch auswählen, welchem Prozesswert angezeigt wird (siehe Tabelle). Der Wert wird in °C oder °F angezeigt. Dieses wird nach Auswahl des Temperatureingangs im Menüpunkt ausgewählt.

9113 - Product Version 9113-002 95

Page 98

CJC

Im CJC-Menü haben Sie die Wahl zwischen externer und interner

Kaltstellenkompensation (CJC). Die externe CJC-Anschlussklemme PR 5910Ex/5913Ex muss separat bestellt werden.

Signal- und Sensorfehlerinformation per Programmierfront 4501

Sensorfehler (s. Grenzen im Diagramm), wird als SE.BR (Sensorfehler) oder

SE.SH (Fühlerkurzschluß) angezeigt. Signale, ausserhalb des gewählten Bereichs (kein Sensorfehler, s. Tabelle für Grenzen), werden als IN.LO (niedriges Eingangssignal) oder IN.HI (hohes Eingangssignal) angezeigt. Die Fehlermeldung wird als Text in der 2. Zeile für Kanal1 und der 3. Zeile für Kanal 2 mit blinkender Hintergrundbeleuchtung angezeigt. Zeile 4 der Anzeige zeigt den Status der SIL-Konfiguration (Statischer Punkt = SIL-verriegelt, blinkender Punkt = nicht SIL-verriegelt) an. COM (Kugelsymbol mit laufendem Kreis) zeigt an, ob das 4501 korrekt funktioniert.

Signal und Sensorfehleranzeige ohne Programmierfront

Der Gerätestatus kann auch von den 3 LEDs an der Vorderseite des Gerätes

abgelesen werden. Grün blinkende LED zeigt normalen Betrieb an. Grüne LED leuchtet nicht bedeutet keine Versorgungsspannung oder Gerätefehler. Dauernd rot leuchtende LED signalisiert einen schwerwiegenden Fehler. Rot blinkende LED zeigt Sensorfehler an.

Hauptfunktionen

Das Gerät bietet Zugang zu verschiedenen Funktionen, welche mit “YES“ bei

der Abfrage „ADV.SET“ bestätigt werden muß.

Anzeigeeinstellungen: Sie können Werte einstellen, wie Displaykontrast und

Hintergrundhelligkeit. Einstellung der TAG-Nummer mit 5 alphanumerischen Werten. Auswahl der Anzeigefunktion in der dritten Zeile zwischen Analogeingang, Analogausgang oder TAG Nummer, oder wechselnde Information.

Zweipunkt Prozesskalibrierung: Mit dem Gerät kann mit zwei Punkten des

Eingangssignals eine Prozesskalibrierung durchgeführt werden. Ein niedriges Eingangssignal (0% nicht unbedingt nötig) muss anliegen und der aktuelle Wert wird übernommen. Dann wird ein höherer Wert (nicht unbedingt 100%) eingelesen. Wenn Sie die Kalibrierung akzeptieren, wird das Gerät mit den neuen Werten übernommen. Wenn Sie später diese Werte verwerfen oder andere Parameter eingeben, wird die Werkskalibrierung übernommen.

96 9113 - Product Version 9113-002

Page 99

Prozesssimulationsfunktion: Wenn Sie die Abfrage “EN.SIM” bestätigen, ist

es möglich ein Eingangssignal zu simulieren, d.h. die hoch/runter Tasten kontrollieren das Ausgangssignal.. Das Menu kann nur verlassen werden beim Drücken auf 3 (keine Zeitauslösung). Das Simulierungsfunktion wird automatisch verlassen, wenn das 4501 entfernt wird.

Passwort: Sie können ein Passwort zwischen 0000 und 9999 einstellen, um

ein unbefugtes Verändern der Parameter zu vermeiden. Das Gerät wird werksseitig ohne Passworteingabe ausgeliefert.

Sprache: Im Menü ”lang.setup” können Sie zwischen 7 verschiedenen

Sprachen auswählen, die Sie mit Hilfetexten unterstützen. Sie können auswählen zwischen: UK, DE, FR, IT, ES, SE und DK.

Power Rail: Im Menü ”Rail” können Sie wählen, ob Sensor-Fehler an die

zentrale Überwachung im Power Control Unit PR 9410 weitergegeben werden sollen.

Safety Integrity Level (SIL): Für Details sehen Sie bitte im

Sicherheitshandbuch (Safety Manual) nach.

9113 - Product Version 9113-002 97

Page 100

Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das

Power up



12 mA 100C

1.0

1.0 = Normal-Zustand. Zeile 1 zeigt das Eingangs status, Zeile 2 und 3 zeigen den Analog eingang, Analogaus gang oder den Geräte TAG und die Einheiten, und Zeile 4 den Status der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt = SIL-verriegelt, blin kender Punkt = nicht SIL-verriegelt.Zeile 4 zeigt auch den Kommu nikationsstatus an.

1.1 = Nur wenn durch Passwort gesichert.

1.2 = Nicht gültig für folgende Eingangs signale: 0...20 mA.

1.3 = Nur wenn Eingangs signal Temperatur. Min. und Max. gemäß gewählten Sensortyp

1.4 Nur wenn die Konfigu ration nicht durch Passwort gesichert ist

Roter Text bedeutet Sicher-

heitsparameter in einer SIL Konfiguration. Siehe Sicherheitshandbuch (Safety Manual) für Details.

Display auf den Menüpunkt 1.0 zurück und eventuelle Änderungen in der Konfiguration werden nicht gespeichert.

1 Wert erhöhen / nächsten Parameter wählen 2 Wert herabsetzen / vorheringen Parameter Wählen 3 Parameter speicher und nächsten Parameter wählen

Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt

1.0 ohne Speicherung von Änderungen

Wenn SIL-verriegelt

direkt zu [EN.SIL]

0000 9999

1 2

0000

PASSW.

Txt 1

1.1

ADV.SET

YES

1 2

Txt 2

YES

Txt 2

FLUSSDIAGRAMM

CURR TEMP

1 2

CURR

CH1 TYPE

Txt 3

TEMP

CH1 TYPE

Txt 3

4-20 0-20

1 2

4-20

I.RANGE

Txt 4

1 2

SENSOR

Txt 5

SENSOR

Txt 10

SENSOR

Txt 10

Fortsetzung auf Seite 96 Flussdiagramm ADV.SET

TC.Lr TC.W5 TC.W3 TC.U TC.T TC.S TC.R TC.N TC.L TC.WK TC.J TC.E

98 9113 - Product Version 9113-002

20-4 20-0 4-20 0-20

1 2

4-20

O.RANGE

Txt 12

1000

1 2

100

Pt TYPE

Txt 16

1000

1 2

100

Ni TYPE

Txt 17

1 2

TC.K

TC.TYPE

Txt 18

23mA

0/3.5mA

NONE

1 2

OUT.ERR

Txt 13

1.2

F C

1 2

C

UNIT

Txt 9

4W 3W 2W

1 2

CONNEC.

Txt 6

1 2

CONNEC.

Txt 6

CONN

INT

1 231 2

INT

CJC

Txt 36
