PROGRAMMERBAR TRANSMITTER

PRetrans type 5114

INDHOLDSFORTEGNELSE

Advarsel .............................................................................. 2

Sikkerhedsregler ................................................................. 3

EF-overensstemmelseserklæring ....................................... 5

Adskillelse af system 5000 ................................................. 6

Anvendelse ......................................................................... 7

Teknisk karakteristik ........................................................... 7

Indgangstyper .................................................................... 7

Udgang ............................................................................... 8

Konfiguration ...................................................................... 9

Elektriske specifikationer.................................................... 9

Bestillingsskema ................................................................. 14

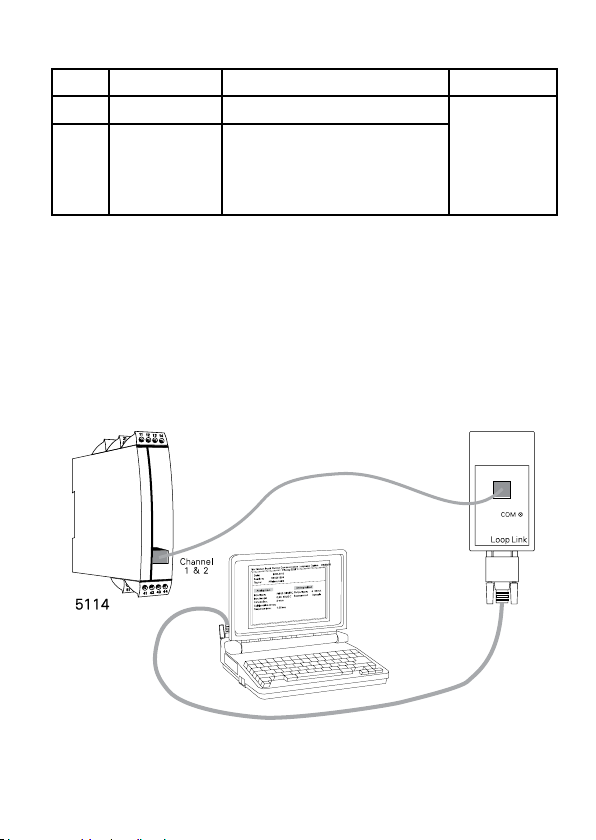

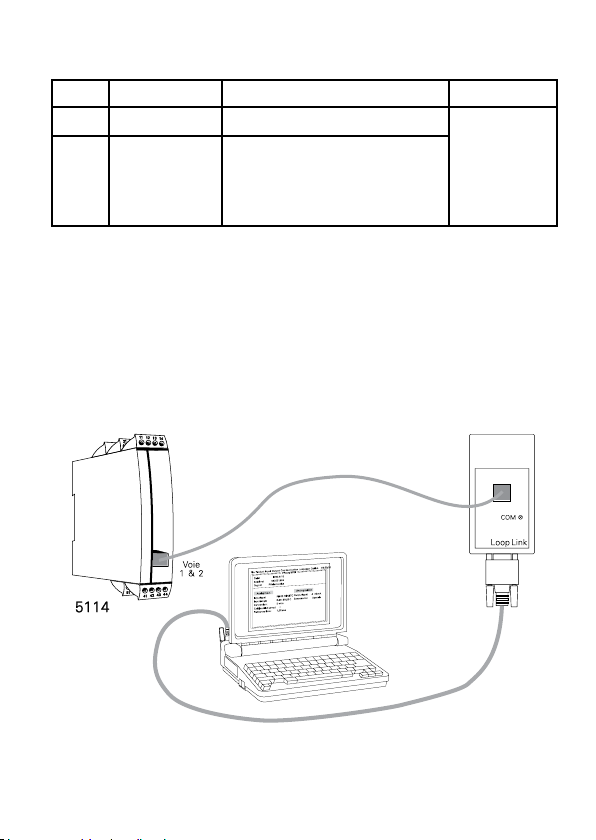

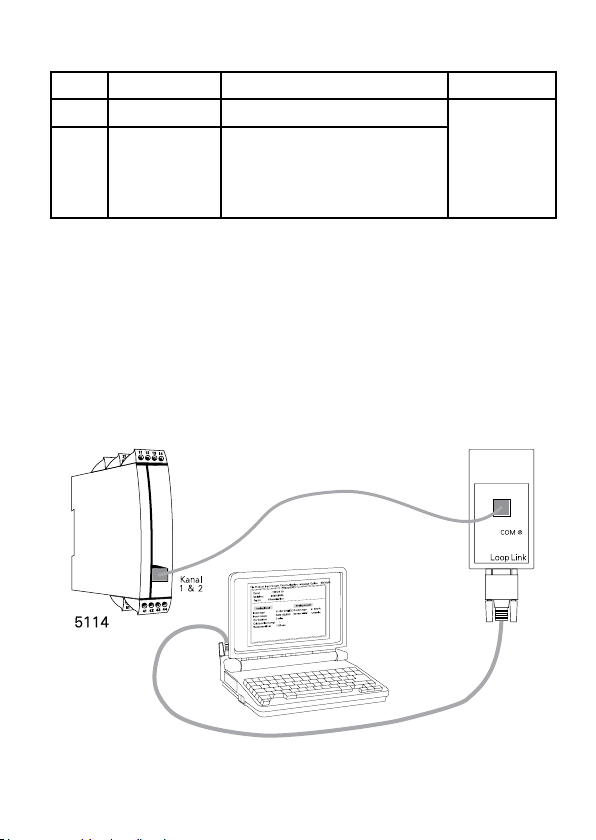

5114 forbindelse til Loop Link ............................................ 14

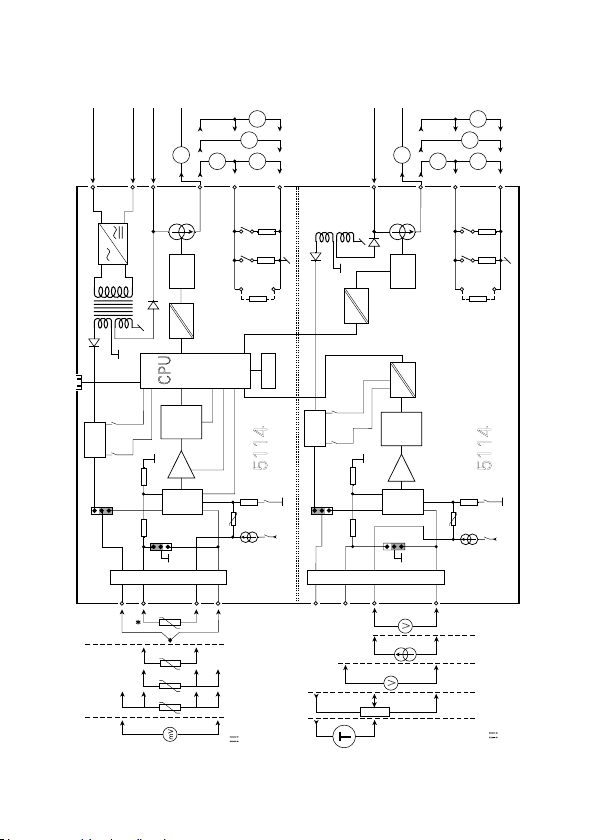

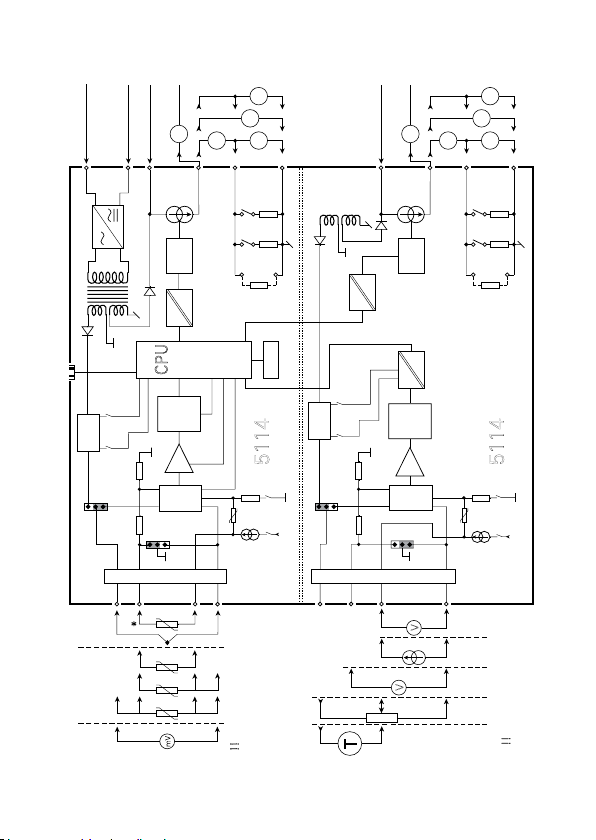

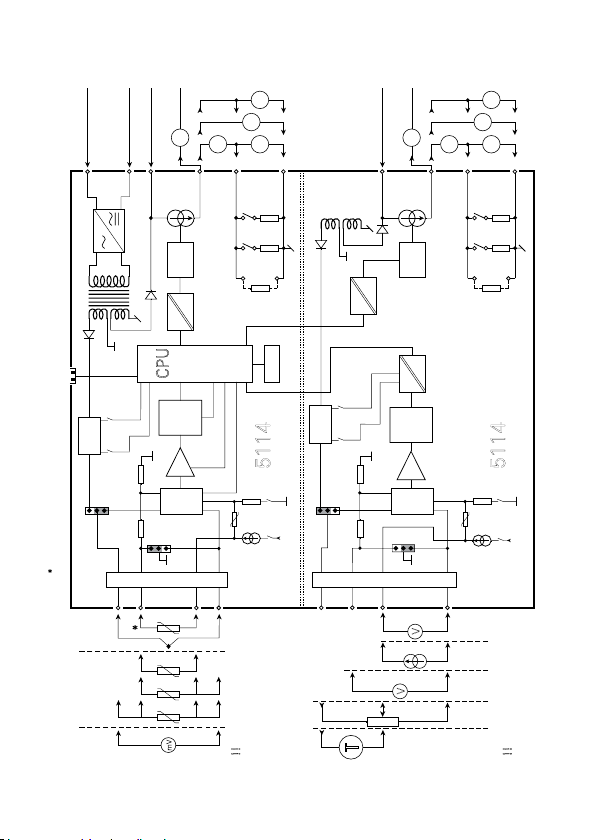

Blokdiagram ....................................................................... 15

Valg af indgangstype: (5114A) ........................................... 16

Page 4

GENERELT

Dette modul er beregnet for tilslutning til livsfarlige elektriske

ADVARSEL

spændinger. Hvis denne advarsel ignoreres, kan det føre til alvorlig legemsbeskadigelse eller mekanisk ødelæggelse. For at undgå faren for elektriske stød og brand skal manualens sikkerhedsregler overholdes, og vejledningerne skal følges. Specifikationerne må ikke overskrides, og modulet må kun benyttes som beskrevet i det følgende. Manualen skal studeres omhyggeligt, før modulet tages i brug. Kun kvalificeret personale (teknikere) må installere dette modul. Hvis modulet ikke benyttes som beskrevet i denne manual, så forringes modulets beskyttelsesforanstaltninger.

FARLIG

SPÆNDING

INSTAL-

LATION

Der må ikke tilsluttes farlig spænding til modulet, før dette er fastmonteret, og følgende operationer bør kun udføres på modulet i spændingsløs tilstand og under ESD-sikre forhold: Adskillelse af modulet for indstilling af omskiftere og jumpere. Installation, ledningsmontage og -demontage. Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun foretages af PR electronics A/S.

ADVARSEL

SYSTEM 5000 skal monteres på DIN-skinne efter DIN 46277. Kommunikationsstikket i SYSTEM 5000 har forbindelse til indgangsklemmer, hvor der kan forekomme farlige spændinger, og det må kun tilsluttes programmeringsenheden Loop Link via det medfølgende kabel.

SYMBOLFORKLARING

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan

føre til livstruende situationer. CE-mærket er det synlige tegn på modulets overensstemmelse

med direktivernes væsentlige krav. Dobbelt isolation er symbolet for, at modulet overholder ekstra

krav til isolation. Ex-moduler er godkendt til brug i forbindelse med installationer i

eksplosionsfarlige områder.

ADVARSEL

Page 5

SIKKERHEDSREGLER

DEFINITIONER Farlige spændinger er defineret som områderne: 75...1500 Volt DC og 50...1000

Volt AC. Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæssigt forsvarligt. Operatører er personer, som under normal drift med produktet skal indstille og betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med indholdet af denne manual.

MODTAGELSE OG UDPAKNING

Udpak modulet uden at beskadige dette, og kontrollér ved modtagelsen, at modultypen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er monteret på blivende plads.

MILJØFORHOLD

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning, udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af ventilation. Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolationsklasse II.

INSTALLATION

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk, advarsler og instruktioner i manualen, og som vil følge disse. Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den lokale forhandler eller alternativt direkte til:

PR electronics A/S, Lerbakken 10, 8410 Rønde, Danmark tlf: +45 86 37 26 77.

Installation og tilslutning af modulet skal følge landets gældende regler for installation af elektrisk materiel bl.a. med hensyn til ledningstværsnit, for-sikring og placering. Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagrammet og sideskiltet.

Page 6

For moduler, som er permanent tilsluttet farlig spænding, gælder:

For-sikringens maksimale størrelse er 10 A og skal sammen med en af bryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at den afbryder spændingen til modulet.

Produktionsår fremgår af de to første cifre i serienummeret.

KALIBRERING OG JUSTERING

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæssigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det er let at betjene.

RENGØRING

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destilleret vand.

ANSVAR

I det omfang, instruktionerne i denne manual ikke er nøje overholdt, vil kunden ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede salgsaftale, mod PR electronics A/S.

Page 7

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

hermed at følgende produkt:

er i overensstemmelse med følgende direktiver og standarder:

EMC-direktivet 2004/108/EF og senere tilføjelser

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

Lavspændingsdirektivet 2006/95/EF og senere tilføjelser

ATEX-direktivet 94/9/EF og senere tilføjelser

Der kræves ingen ændringer i produktet for at opnå overensstemmelse med de

nye standarder:

Bemyndiget organ

PR electronics A/S Lerbakken 10 DK-8410 Rønde

Type: 5114 Navn: Programmerbar transmitter

EN 61326-1 : 2006

EN 61010-1 : 2001

EN 50014 : 1997 E inkl. A1+A2, EN 50020 : 2002 E og EN 50281-1-1 : 1998 inkl. A1 ATEX-certifikat: DEMKO 99ATEX124571 (5114B)

EN 60079-0 : 2006 og EN 60079-11 : 2007 EN 61241-1 : 2006 og EN 61241-11 : 2007

UL International Demko A/S (0539) Lyskær 8 P.O. Box 514 2730 Herlev Danmark

Rønde, 21. september 2010 Kim Rasmussen Producentens underskrift

Page 8

ADSKILLELSE AF SYSTEM 5000

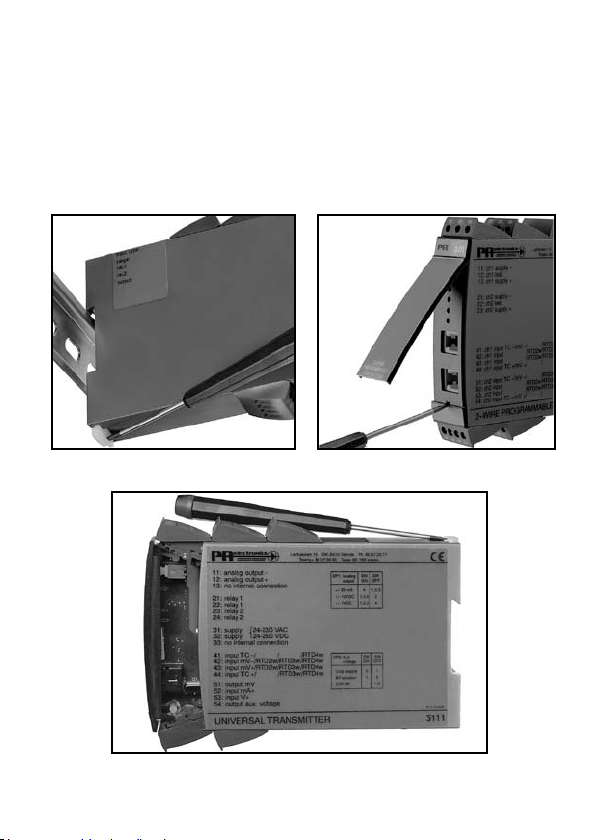

Husk først at demontere tilslutningsklemmerne med farlig spænding. Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på billede 1. Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i frontpladen, se billede 2. Nu kan switche og jumpere ændres. Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.

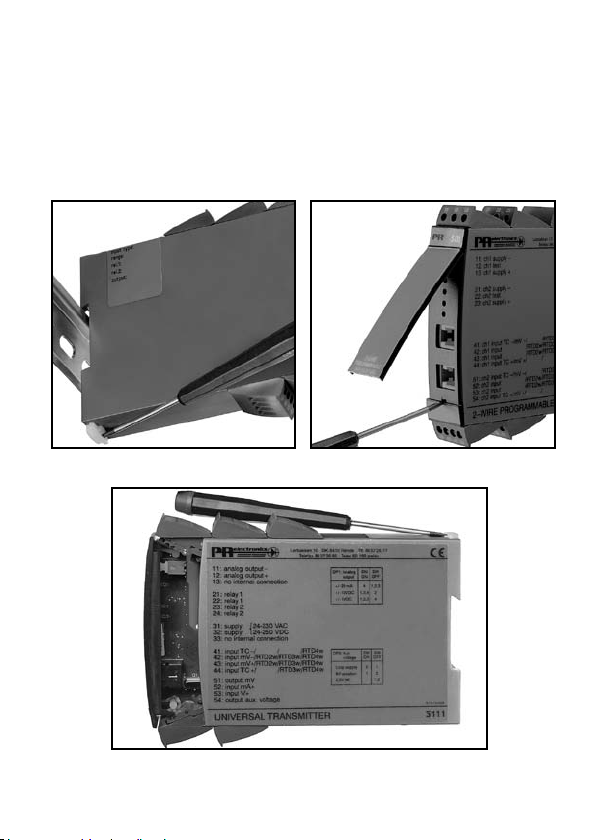

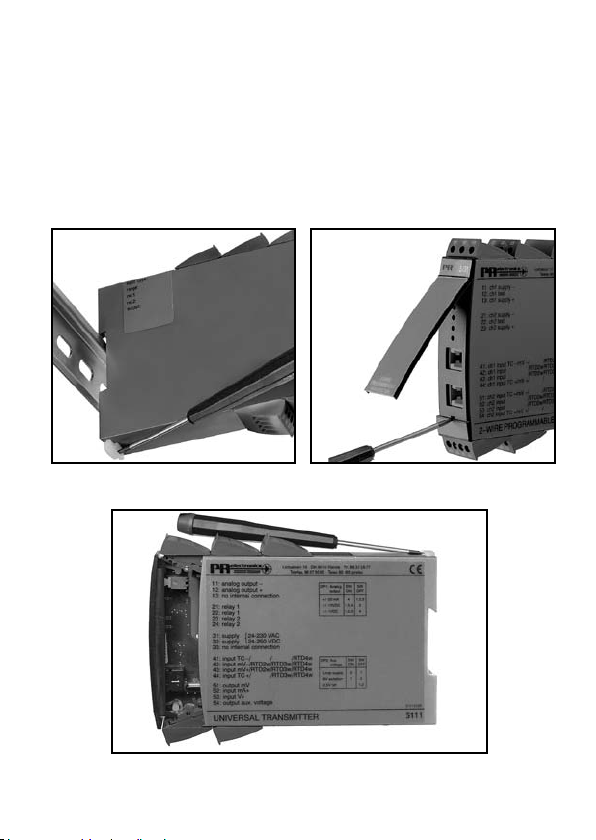

Billede 1: Frigørelse fra DIN-skinne.

Billede 2: Udtagelse af print.

Billede 3: Adgang til programmeringsstik.

Page 9

PROGRAMMERBAR TRANSMITTER

5114

• Indgang for RTD, TC, mV, lin. modstand, mA og V

• 3-port 3,75 kVAC galvanisk isolation

• Strøm- og spændingsudgang

• Universel spændingsforsyning

• 1- og 2-kanals versioner

• 2-trådsforsyning > 17,1 V i Ex-zone 0

ANVENDELSE

Elektronisk temperaturmåling med modstandsføler eller termoelementføler.

• Ex-barriere for temperaturfølere, potentiometre og strøm- / spændingssignaler.

• Ex-strømforsyning for 2-trådstransmittere placeret i zone 0, 1, 2, 20, 21 eller

22.• Forstærkning af mV-signaler. • Omsætning af lineær modstandsændring.

• Galvanisk adskillelse af analoge signaler. • Måling af ikke-stelbundne signaler.

• Linearisering af ulineære Ohm-, mV-, mA- eller spændingssignaler. • Separation

af strømkredse i PELV/SELV installationer. • Specielt velegnet hvor man ønsker at afgive udgangsstrømsignalet enten som standard strømsignal eller som 2trådssignal.

TEKNISK KARAKTERISTIK

Enheden er opbygget omkring en mikroprocessorkerne med en effektiv programafvikling. Grundkalibreringsdata og aktuel opsætning er gemt i en EEPROM, så værdierne ikke tabes eller ændres ved spændingsløs tilstand. To-kanals versionen har fuld galvanisk adskillelse mellem de to kanaler. Via jumpere på printet kan indgangen i standardversionen programmeres enten til temperatur- eller strøm- / spændingsindgang. Dette betyder, at den ene kanal f.eks. kan fungere som temperaturtransmitter og den anden som isolationsforstærker. Måleområde, signalparametre og udgangsspan konfigureres til den aktuelle opgave ved hjælp af en PC og PR electronics A/S’ kommunikationsinterface Loop Link.

INDGANGSTYPER Temperaturindgang - jumpere i position 1:

Termoelementindgang (TC) for standard termoelementer type B, E, J, K, L, N,

R, S, T, U, W3, W5, LR efter normerne IEC 584, DIN 43710, ASTM E988-90 og GOST 3044-84. CJC-kompensering kan vælges på tre forskellige måder: internt i tilslutningsstik, eksternt med Pt100 / Ni100 føler eller eksternt med en konstant temperatur. Vælges internt, skal stik med indbygget temperaturføler bestilles særskilt (PR type nr. 5910 og 5913). Mulighed for følerfejlsdetektering.

Page 10

RTD-indgang for Pt100...Pt1000 efter normen IEC 751 og Ni100...Ni1000 efter normen DIN 43760. Kabelkompensering udføres automatisk ved 3- eller 4-leder tilslutning. Ved 2-leder tilslutning kan kabelmodstanden indtastes i eller måles ved hjælp af konfigurationsprogrammet og sendes til modulet, som derefter vil kompensere med den angivne kabelmodstand. Mulighed for følerfejlsdetektering.

Modstandsindgang for modstandsmåling med kabelkompensering som beskrevet under RTD-indgangen. Mulighed for følerfejlsdetektering.

mV-indgang programmerbar i området -150...+150 mV.

Strøm- / spændingsindgang - jumpere i position 2: Strømindgang programmerbar i området 0...100 mA, f.eks. 4...20 mA.

Spændingsindgang programmerbar i området 0...250 VDC.

Hjælpeforsyninger - vælges i konfigurationsprogrammet: 2-tråds transmitterforsyning > 17,1 VDC.

Referencespænding på 2,5 VDC, f.eks. som forsyning til potentiometer.

UDGANG

Analog standard strøm- / spændingsudgang programmerbar i området 0...20 mA, f.eks. 4...20 mA og 0...10 VDC. Udgangsspændingen kan via speciel intern shuntmodstand bestilles til maksimalt 12 VDC. Udgangssignalet er proportionalt og lineært med værdien af det signal, indgangen påvirkes af. I konfigurationsprogrammet kan der vælges specielle opsætninger som f.eks. kundebestemt linearisering, inverteret udgang, begrænsning så udgangen ikke går over eller under det valgte udgangsspan og valg af udgangsværdi ved følerfejl. Strømudgangen kan maximalt belastes med 600 Ω. Spændingsudgangen skal belastes med minimum 500 kΩ.

2-tråds 4...20 mA strømudgang:

Ved at fortråde strømsignalet på en speciel måde virker udgangen som en 2-trådsudgang. Hvis forsyningsspændingen til 5114 forsvinder, falder udgangsstrømmen til < 4 mA.

Følerfejlsdetektering:

Udgangen kan for RTD-, termoelement- og lineær modstandsindgang opsættes til at gå til max., til min. eller indtastet værdi ved følerfejlsdetektering. Er udgangen opsat til 4…20 mA, er det tillige muligt at vælge NAMUR NE43 Upscale eller Downscale.

Page 11

KONFIGURATION

Transmitteren konfigureres til den aktuelle opgave ved hjælp af en PC og PR electronics A/S’ kommunikationsinterface Loop Link. Det er muligt at konfigurere transmitteren både med og uden tilsluttet forsyningsspænding, idet kommunikationsinterfacet leverer nødvendig forsyning til opsætningen. Kommunikationsinterfacet er galvanisk isoleret, så PC’ens port er optimalt beskyttet. Kommunikationen er 2-vejs, så transmitterens opsætning kan hentes ind i PC’en, og opsætningen i PC’en kan sendes til transmitteren. For de brugere, der ikke selv vil foretage opsætning, kan 5114 leveres konfigureret efter oplyst specifikation: indgangstype, måleområde, følerfejlsdetektering og udgangssignal.

ELEKTRISKE SPECIFIKATIONER

Specifikationsområde:

-20°C til +60°C

Fælles specifikationer:

Forsyningsspænding, universel ................... 21,6...253 VAC

50...60 Hz 19,2...300 VDC

Egetforbrug.................................................. ≤ 2 W (2 kanaler)

Max. forbrug ................................................ ≤ 3 W (2 kanaler)

Sikring ......................................................... 400 mA T / 250 VAC

Isolationsspænding, test / drift ................... 3,75 kVAC / 250 VAC

Kommunikationsinterface ............................ Loop Link

Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)

Opdateringstid:

Temperaturindgang ................................. 115 ms

mA- / V- / mV-indgang ............................ 75 ms

Reaktionstid (0...90%, 100...10%), programmerbar:

Temperaturindgang ................................. 400 ms...60 s

mA- / V- / mV-indgang ............................ 250 ms...60 s

Signaldynamik, indgang .............................. 22 bit

Signaldynamik, udgang ............................... 16 bit

Kalibreringstemperatur ................................ 20...28°C

Page 12

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Indgangstype

Alle

Absolut

nøjagtighed

≤ ±0,05% af span ≤ ±0,01% af span / °C

Temperatur-

koefficient

Basisværdier

Indgangstype

Volt

RTD

Lin. modstand

TC-type:

E, J, K, L, N, T, U

TC-type : B, R, S,

W3, W5, LR

EMC-immunitetspåvirkning ................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A kriterium, gniststøj ................. < ±1% af span

Hjælpespændinger:

Referencespænding .................................... 2,5 VDC ±0,5% / 15 mA

2-trådsforsyning

(klemme 44...42 og 54...52) ......................... 28...17,1 VDC / 0...20 mA

Ledningskvadrat (max.) ............................... 1 x 2,5 mm

Klemskruetilspændingsmoment .................. 0,5 Nm

Relativ luftfugtighed .................................... < 95% RH (ikke kond.)

Mål (HxBxD) ................................................ 109 x 23,5 x 130 mm

DIN-skinne type ........................................... DIN 46277

Kapslingsklasse ........................................... IP20

Vægt ............................................................ 225 g

Basis

nøjagtighed

≤ ±4 µA ≤ ±0,4 µA / °C

≤ ±10 µV ≤ ±1 µV / °C

≤ ±0,2°C ≤ ±0,01°C / °C

≤ ±0,1 Ω ≤ ±10 mΩ / °C

≤ ±1°C ≤ ±0,05°C / °C

≤ ±2°C ≤ ±0,2°C / °C

Temperatur-

koefficient

flerkoret ledning

Page 13

Elektriske specifikationer, temperaturindgang: TC-indgang:

Type

B E J K L N R S T

U W3 W5

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Følerfejlsstrøm ............................................. Nom. 30 µA

CJC-kompensering ..................................... < ±1°C

Følerfejlsdetektering .................................... Ja

mV-indgang:

Måleområde ................................................ -150...+150 mV

Min. måleområde ........................................ 5 mV

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Indgangsmodstand ..................................... Nom. 10 MΩ

RTD- og lineær modstandsindgang:

Min.

temperatur

+400°C

-100°C

-180°C

-100°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

temperatur

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Min.

span

200°C

50°C 50°C 50°C

50°C 100°C 200°C 200°C

50°C

75°C 200°C 200°C

50°C

Standard

IEC584 IEC584 IEC584 IEC584

DIN 43710

IEC584 IEC584 IEC584 IEC584

DIN 43710 ASTM E988-90 ASTM E988-90 GOST 3044-84

Type Min. værdi Max. værdi Min. span Standard

Pt100 Ni100 Lin. R

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Kabelmodstand pr. leder (max.) .................. 10 Ω

Følerstrøm ................................................... Nom. 0,2 mA

Virkning af følerkabelmodstand

(3- / 4-leder) ................................................ < 0,002 Ω / Ω

Følerfejlsdetektering .................................... Ja

-200°C

-60°C 0 Ω

+850°C +250°C 5000 Ω

25°C 25°C 30 Ω

IEC 751

DIN 43760

-------

Page 14

Elektriske specifikationer, mA- / V- / mV-indgang: Strømindgang:

Måleområde ................................................ 0...100 mA

Min. måleområde (span) .............................. 4 mA

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Indgangsmodstand:

Forsynet enhed ....................................... Nom. 10 Ω + PTC 10 Ω

Ikke-forsynet enhed ................................ RSHUNT = ∞, VDROP < 6 V

Spændingsindgang:

Måleområde ................................................ 0...250 VDC

Min. måleområde (span) .............................. 5 mVDC

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Indgangsmodstand ≤ 2,5 VDC ................... Nom. 10 MΩ

> 2,5 VDC ................... Nom. 5 MΩ

Elektriske specifikationer - UDGANG: Strømudgang:

Signalområde (span) ................................... 0...20 mA

Min. signalområde (span) ............................ 10 mA

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Belastning (max.) ......................................... 20 mA / 600 Ω / 12 VDC

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Strømbegrænsning ...................................... ≤ 28 mA

Spændingsudgang:

Signalområde (span) ................................... 0...10 VDC

Min. signalområde (span) ............................ 500 mV

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

Belastning (min.) .......................................... 500 kΩ

2-tråds 4...20 mA udgang:

Signalområde .............................................. 4...20 mA

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Belastningsmodstand .................................. ≤ (V

Max. ekstern 2-trådsforsyning .................... 29 VDC

Virkning af ekstern 2-trådsforsynings-

spændingsændring ..................................... < 0,005% af span / V

-3,5) / 0,023 A [Ω]

forsyn.

Følerfejlsdetektering:

Programmerbar ........................................... 0...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale ........................... 3,5 mA

Ingen funktion .............................................. Udefineret

Page 15

EEx- / I.S.-godkendelse (5114B):

DEMKO 99ATEX124571 .............................. II (1) GD

[EEx ia] IIC

Anvendes for zone ...................................... 0, 1, 2, 20, 21 or 22

Ex- / I.S.-data for 5114B, alle typer:

Klemme 31, 32 og 33

............................................................... : 250 V

Ex- / I.S.-data for 5114 B1 (kanal 1 for 5114B3):

Klemme 41, 42, 44 til 43 (51, 52, 54 til 53)

................................................................ : 7,5 VDC

Io .................................................................. : 6,0 mADC

................................................................ : 11,25 mW

................................................................. : 200 mH

................................................................ : 6,0 µF

Ex- / I.S.-data for 5114 B2 (kanal 2 for 5114B3):

Klemme 44 til 41 (54 til 51)

................................................................ : 28 VDC

.................................................................. : 87 mADC

................................................................ : 0,62 W

................................................................. : 4,2 mH

................................................................ : 0,08 µF

Klemme 42, 43 til 41 (52, 53 til 51)

................................................................ : 7,5 VDC

.................................................................. : 6,0 mADC

................................................................ : 11,25 mW

................................................................. : 200 mH

................................................................ : 6,0 µF

Marinegodkendelse:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R godkendelse:

VNIIM & VNIIFTRI, Cert. No. ....................... Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ....................................... EN 61326-1

LVD 2006/95/EF .......................................... EN 61010-1

PELV/SELV ................................................... IEC 364-4-41 og EN 60742

ATEX 94/9/EF .............................................. EN 50014, EN 50020 og

EN 50281-1-1 Af span = Af det aktuelt valgte område

Page 16

BESTILLINGSSKEMA

Type Version Indgang Kanaler

5114 Standard : A RTD / TC / R / mA / V / mV : - Enkelt : A

ATEX Ex : B RTD / TC / mV / R : 1

Dobbelt : B

mA / V / mV : 2 Kanal 1, RTD / TC / mV / R : 3 Kanal 2, mA / V / mV

NB! Husk at bestille CJC-stik type 5910 / 5910 Ex (kanal 1) og 5913 / 5913 Ex (kanal 2) i forbindelse med TC-indgange med intern CJC.

5114 FORBINDELSE TIL LOOP LINK

COM

Loop Link

5114

Kanal 1 & 2

I t c

d o r

P e i

: e t

a D

o n

r e S

o n g

a T

p n

g o l

a n A

: e

y t t

p n I

: e g

a r t

p n I

: n o

i t

e n n

o C

n o i t

n u j

l o C

i t e

o p s

e R

0 0

0 3

n i

o t

e g a

g n a

n i

a c i

u p t

u O t

e R P

9 9 1

5 1 0

2 3 4

s c

n o r

c e

e R

t u p

u o g

o l

a n A

m 0 2

4 : e

p y t

t u p

/ N I

1 t P

l a c

s p

: r o

r r e

r o s

0 0

e r i

: p

c e s

. 1

Page 17

BLOKDIAGRAM

Udg.

4...20 mA

24...23 0 VAC &

24...25 0 VD C

Forsyni ng

2-tråds forsyning +

2-tråds forsyning -

D / A

CPU

Front komm.

> 17,1 V

2-trådsfo rs.

2,5 V

Vreg.

JP 1

* Bestilles særskil t: 591 0 CJC-stik kanal 1, 5913 C JC-stik kanal 2.

CH 1

forb.l edere

RTD og l in. R

Kanal 1 vist som

temper aturindgan g:

A / D

PGA

50 k

MUX

5 M

JP 2

I +

V +

DP1

PTC

Ex-barriere, kun 5114BEx-barriere, kun 5114B

Hvis k anal 2, anvend !!

Udg.

I + V

Udg.

GND.

500

Spec.

Udgang

EEPROM

2-trådsfo rs.

2,5 V

Vreg.

5114

Kanal 1

10 Ω

JP 3

Analog

kontakt

0,2 mA

+ V

Indgang +,

2,5 V ref.

2-tråds forsyning /

klemme nr. 54...5 1

Kanal 2 vist som

strøm- / spændingsi ndgang:

4...20 mA

I +

2-trådsf orsyning +

2-trådsf orsyning -

D / A

> 17,1 V

A / D

PGA

50 k

MUX

5 M

Indgang +

> 2,5 V

PTC

JP 4

Indgang gnd.

V +

DP2

Udg.

I + V

Udg.

gnd.

500

Spec.

Udgang

5114

Kanal 2

10 Ω

0,2 mA

Analog

kontakt

+ V

CH 2

2,5

V <=

2,5

V >

potm.

3-leder

Hvis k anal 1, anvend

2-tråds

transm.

klemme nr. 44...4 1

Page 18

VALG AF INDGANGSTYPE: (5114A)

Indgang JP 1 JP 2 JP 3 JP 4

Temperaturkanal 1 Temperaturkanal 2

Strøm- / spændingskanal 1 Strøm- / spændingskanal 2

Page 19

PROGRAMMABLE TRANSMITTER

PRetrans type 5114

CONTENTS

Warning .............................................................................. 18

Safety instructions .............................................................. 19

EC declaration of conformity ............................................. 21

How to demount system 5000 ........................................... 22

Application ......................................................................... 23

Technical characteristics .................................................... 23

Input types ......................................................................... 23

Output ................................................................................ 24

Configuration ...................................................................... 25

Electrical specifications ...................................................... 25

Order .................................................................................. 30

5114 connection to Loop Link ........................................... 30

Block diagram .................................................................... 31

Selection of input type: (5114A) ......................................... 32

Page 20

GENERAL

This module is designed for connection to hazardous electric

WARNING

voltages. Ignoring this warning can result in severe personal injury or mechanical damage. To avoid the risk of electric shock and fire, the safety instructions of this manual must be observed and the guidelines followed. The specifications must not be exceeded, and the module must only be applied as described in the following. Prior to the commissioning of the module, this manual must be examined carefully. Only qualified personnel (technicians) should install this module. If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.

HAZARD-

OUS

VOLT AGE

INSTAL-

LATION

Until the module is fixed, do not connect hazardous voltages to

WARNING

the module. The following operations should only be carried out on a disconnected module and under ESD safe conditions: Dismantlement of the module for setting of DIP-switches and jumpers. General mounting, connection and disconnection of wires. Troubleshooting the module.

Repair of the module and replacement of circuit breakers must be done by PR electronics A/S only.

WARNING

SYSTEM 5000 must be mounted on DIN rail according to DIN

46277. The communication connector of SYSTEM 5000 is connected to the input terminals on which dangerous voltages can occur, and it must only be connected to the programming unit Loop Link by way of the enclosed cable.

Page 21

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand.

Potentially lethal situations.

The CE mark proves the compliance of the module with the essential requirements of the directives.

The double insulation symbol shows that the module is protected by double or reinforced insulation.

Ex modules have been approved for use in connection with installations in explosive areas.

SAFETY INSTRUCTIONS

DEFINITIONS Hazardous voltages have been defined as the ranges: 75 to 1500 Volt DC, and

50 to 1000 Volt AC. Technicians are qualified persons educated or trained to mount, operate, and also troubleshoot technically correct and in accordance with safety regulations. Operators, being familiar with the contents of this manual, adjust and operate the knobs or potentiometers during normal operation.

RECEIPT AND UNPACKING

Unpack the module without damaging it. The packing should always follow the module until this has been permanently mounted. Check at the receipt of the module whether the type corresponds to the one ordered.

ENVIRONMENT

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock, as well as rain and heavy moisture. If necessary, heating in excess of the stated limits for ambient temperatures should be avoided by way of ventilation. All modules fall under Installation Category II, Pollution Degree 1, and Insulation Class II.

Page 22

MOUNTING

Only technicians who are familiar with the technical terms, warnings, and instructions in the manual and who are able to follow these should connect the module. Should there be any doubt as to the correct handling of the module, please contact your local distributor or, alternatively,

PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Denmark,

Mounting and connection of the module should comply with national legislation for mounting of electric materials, i.e. wire cross section, protective fuse, and location. Descriptions of input / output and supply connections are shown in the block diagram and side label. The following apply to fixed hazardous voltages-connected modules:

The max. size of the protective fuse is 10 A and, together with a power switch, it should be easily accessible and close to the module. The power switch should be marked with a label telling it will switch off the voltage to the module.

Year of manufacture can be taken from the first two digits in the serial number.

CALIBRATION AND ADJUSTMENT:

During calibration and adjustment, the measuring and connection of external voltages must be carried out according to the specifications of this manual. The technician must use tools and instruments that are safe to use.

NORMAL OPERATION:

Operators are only allowed to adjust and operate modules that are safely fixed in panels, etc., thus avoiding the danger of personal injury and damage. This means there is no electrical shock hazard, and the module is easily accessible.

CLEANING:

When disconnected, the module may be cleaned with a cloth moistened with distilled water.

tel: +45 86 37 26 77.

LIABILITY:

To the extent the instructions in this manual are not strictly observed, the custom er cannot advance a demand against PR electronics A/S that would otherwise exist according to the concluded sales agreement.

Page 23

EC DECLARATION OF CONFORMITY

As manufacturer

hereby declares that the following product:

is in conformity with the following directives and standards:

The EMC Directive 2004/108/EC and later amendments

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The Low Voltage Directive 2006/95/EC and later amendments

The ATEX Directive 94/9/EC and later amendments

No changes are required to enable compliance with the replacement standards:

Notified body:

PR electronics A/S Lerbakken 10 DK-8410 Rønde

Type: 5114 Name: Programmable transmitter

EN 61326-1 : 2006

EN 61010-1 : 2001

EN 50014 : 1997 E incl. A1+A2, EN 50020 : 2002 E and EN 50281-1-1 : 1998 incl. A1 ATEX certificate: DEMKO 99ATEX124571 (5114B)

EN 60079-0 : 2006 and EN 60079-11 : 2007 EN 61241-1 : 2006 and EN 61241-11 : 2007

UL International Demko A/S (0539) Lyskaer 8 P.O. Box 514 2730 Herlev Denmark

Rønde, 21 September 2010 Kim Rasmussen Manufacturer’s signature

Page 24

HOW TO DEMOUNT SYSTEM 5000

First, remember to demount the connectors with hazardous voltages. By lifting the bottom lock, the module is detached from the DIN rail as shown in picture 1. Then, by lifting the upper lock and pulling the front plate simultaneously the PCB is removed as shown in picture 2. Switches and jumpers can now be adjusted. By opening the front, the programming connector is accessible as shown in picture 3.

Picture 1: Separation from DIN rail.

Picture 2: Removal of PCB.

Picture 3: Access to programming connector.

Page 25

PROGRAMMABLE TRANSMITTER 5114

• Input for RTD, TC, mV, linear resistance, mA, and V

• 3-port 3.75 kVAC galvanic isolation

• Current and voltage output

• Universal voltage supply

• 1- and 2-channel versions

• Loop supply > 17.1 V in Ex zone 0

APPLICATION

Electronic temperature measurement with resistance sensor or thermocouple sensor. • Ex barrier for temperature sensors, potentiometers, and current / voltage signals • Ex power supply for 2-wire transmitters in zone 0, 1, 2, 20, 21, and 22. • Amplification of mV signals. • Conversion of linear resistance variation.

• Galvanic isolation of analogue signals. • Measurement of floating signals.

• Linearisation of non-linear Ohm, mV, mA, or voltage signals. • Separation of

circuits in PELV/SELV installations. • The transmitter is especially suitable for emitting the output current signal, either as a standard current signal or as a loop signal.

TECHNICAL CHARACTERISTICS

The unit is based on a microprocessor core with an efficient program operation. The basic calibration data and present set-up are stored in an EEPROM thereby avoiding the loss or change of data at power off. The 2-channel version has a full galvanic isolation between the channels. By way of jumpers on the PCB the input in the standard version can be programmed either for a temperature or a current / voltage input. This means that one channel can work as for instance a temperature transmitter and the other can work as an isolation amplifier. Measurement range, signal parameters, and output span are configured to the present task by way of a PC and PR electronics A/S’ communica tions interface Loop Link.

INPUT TYPES Temperature input - jumpers in position 1: Thermocouple input (TC) for standard thermocouples type B, E, J, K, L, N, R,

S, T, U, W3, W5, LR according to the norms IEC 584, DIN 43710, ASTM E988-90 and GOST 3044-84. The CJC can be selected in 3 different ways: internally in the terminal, externally by way of a Pt100 / Ni100 sensor, or externally with a constant temperature.

Page 26

If internal compensation is selected, a terminal with a built-in temperature sensor must be ordered separately (PR type no. 5910 and 5913). Sensor error detection is available.

RTD input for Pt100...Pt1000 according to the norm IEC 751 and Ni100...Ni1000 according to the norm DIN 43760. Automatic cable compensation at a 3- or 4-wire connection. At a 2-wire connection the cable resistance can be entered or measured by the configuration program and sent to the module which then compensates by the entered cable resistance. Sensor error detection is available.

Resistance input for resistance measurement with cable compensation as described under the RTD input. Sensor error detection is available.

The mV input is programmable in the range -150...+150 mV.

Current / voltage input - jumpers in position 2: The current input is programmable in the range 0...100 mA, for instance 4...20

mA.

The voltage input is programmable in the range 0...250 VDC.

Auxiliary supplies are selected in the configuration program: Loop transmitter supply > 17.1 VDC.

Reference voltage of 2.5 VDC, for instance as a supply for potentiometers.

OUTPUT

The analogue standard current / voltage output is programmable in the range

0...20 mA, for instance 4...20 mA and 0...10 VDC. The output voltage can be ordered for a maximum of 12 VDC by a special shunt resistance. The output signal is proportional and linear to the value of the input signal. Special setups can be selected in the configuration program, for instance a customised linearisation, a reversed output, a limiter according to the selected output span, and selection of an output value in case of a sensor error. Maximum load on the current output is 600 Ω. Minimum load on the voltage output is 500 kΩ.

Loop 4...20 mA current output:

By wiring the current signal alternatively, the output works as a loop output. If the supply voltage for the 5114 disappears, the output current drops to < 4 mA.

Sensor error detection:

The output can be set up at an RTD, thermocouple and linear resistance input to go to max., to min. or entered value at sensor error detection. If the output is set to 4…20 mA it is also possible to select NAMUR NE43 Upscale or Downscale.

Page 27

CONFIGURATION

The transmitter is configured to the present task by way of a PC and PR electronics A/S’ communications interface Loop Link. The transmitter can be configured with or without a connected supply voltage as the communications interface supplies the necessary voltage to the set-up. The communications interface is galvanically isolated to protect the PC port. Communication is 2-way to allow the retrieval of the transmitter set-up into the PC and to allow the transmission of the PC set-up to the transmitter. For users who do not wish to do the set-up them selves, the 5114 can be delivered configured according to customer specifica tions: input type, measurement range, sensor error detection, and output signal.

ELECTRICAL SPECIFICATIONS

Specifications range:

-20°C to +60°C

Common specifications:

Supply voltage, universal ............................ 21.6...253 VAC

50...60 Hz

19.2...300 VDC

Internal consumption .................................. ≤ 2 W (2 channels)

Max. consumption....................................... ≤ 3 W (2 channels)

Fuse ............................................................. 400 mA SB / 250 VAC

Isolation voltage, test / operation ............... 3.75 kVAC / 250 VAC

Communications interface .......................... Loop Link

Signal / noise ratio ...................................... Min. 60 dB (0...100 kHz)

Updating time:

Temperature input ................................... 115 ms

mA / V / mV input ................................... 75 ms

Response time (0...90%, 100...10%), programmable:

Temperature input ................................... 400 ms...60 s

mA / V / mV input ................................... 250 ms...60 s

Signal dynamics, input ................................ 22 bit

Signal dynamics, output.............................. 16 bit

Calibration temperature............................... 20...28°C

Page 28

Accuracy, the greater of the general and basic values:

General values

Input type

All

Absolute

accuracy

≤ ±0.05% of span ≤ ±0.01% of span / °C

Temperature

coefficient

Basic values

Input type

Volt

RTD

Lin. resistance

TC type:

E, J, K, L, N, T, U TC type: B, R, S,

W3, W5, LR

EMC immunity influence ..................................... < ±0.5% of span

Extended EMC immunity:

NAMUR NE 21, A criterion, burst ....................... < ±1% of span

Auxiliary supplies:

Reference voltage ....................................... 2.5 VDC ±0.5% / 15 mA

2-wire supply (pin 44...42 and 54...52)........ 28...17.1 VDC / 0...20 mA

Max. wire size .............................................. 1 x 2.5 mm

Screw terminal torque ................................. 0.5 Nm

Relative humidity ......................................... < 95% RH (non-cond.)

Dimensions (HxWxD) ................................... 109 x 23.5 x 130 mm

DIN rail type ................................................. DIN 46277

Protection degree ........................................ IP20

Weight ......................................................... 225 g

Basic

accuracy

≤ ±4 µA ≤ ±0.4 µA / °C

≤ ±10 µV ≤ ±1 µV / °C

≤ ±0.2°C ≤ ±0.01°C / °C

≤ ±0.1 Ω ≤ ±10 mΩ / °C

≤ ±1°C ≤ ±0.05°C / °C

≤ ±2°C ≤ ±0.2°C / °C

Temperature

coefficient

stranded wire

Page 29

Electrical specifications, temperature input: TC input:

Type

B E J K L

R S T

U W3 W5

Max. offset................................................... 50% of selec. max. value

Sensor error current .................................... Nom. 30 µA

CJC ............................................................. ≤ ±1°C

Sensor error detection ................................ Yes

mV input:

Measurement range .................................... -150...+150 mV

Min. measurement range ............................ 5 mV

Max. offset................................................... 50% of selec. max. value

Input resistance ........................................... Nom. 10 MΩ

RTD and linear resistance input:

Min.

temperature

+400°C

-100°C

-180°C

-100°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

temperature

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Min.

span

200°C

50°C 50°C 50°C

50°C 100°C 200°C 200°C

50°C

75°C 200°C 200°C

50°C

Standard

IEC584 IEC584 IEC584 IEC584

DIN 43710

IEC584 IEC584 IEC584 IEC584

DIN 43710 ASTM E988-90 ASTM E988-90 GOST 3044-84

Type Min. value Max. value Min. span Standard

Pt100 Ni100 Lin. R

Max. offset................................................... 50% of selec. max. value

Max. cable resistance per wire ................... 10 Ω

Sensor current ............................................. Nom. 0.2 mA

Effect of sensor cable resistance

(3- / 4-wire) .................................................. < 0.002 Ω / Ω

Sensor error detection ................................ Yes

-200°C

-60°C 0 Ω

+850°C +250°C 5000 Ω

25°C 25°C 30 Ω

IEC 751

DIN 43760

-------

Page 30

Electrical specifications, mA / V / mV input: Current input:

Measurement range .................................... 0...100 mA

Min. measurement range (span).................. 4 mA

Max. offset................................................... 50% of selec. max. value

Input resistance:

Supplied unit ........................................... Nom. 10 Ω + PTC 10 Ω

Non-supplied unit ................................... R

SHUNT

= ∞, V

DROP

< 6 V

Voltage input:

Measurement range .................................... 0...250 VDC

Min. measurement range (span).................. 5 mVDC

Max. offset................................................... 50% of selec. max. value

Input resistance ≤ 2.5 VDC ......................... Nom. 10 MΩ

> 2.5 VDC ......................... Nom. 5 MΩ

Electrical specifications - OUTPUT: Current output:

Signal range (span) ...................................... 0...20 mA

Min. signal range (span) .............................. 10 mA

Max. offset................................................... 50% of selec. max. value

Load (max.) .................................................. 20 mA / 600 Ω / 12 VDC

Load stability ............................................... ≤ 0.01% of span / 100 Ω

Current limit ................................................. ≤ 28 mA

Voltage output:

Signal range (span) ...................................... 0...10 VDC

Min. signal range (span) .............................. 500 mV

Max. offset................................................... 50% of selec. max. value

Load (min.) ................................................... 500 kΩ

2-wire 4...20 mA output:

Signal range ................................................ 4...20 mA

Load stability ............................................... ≤ 0.01% of span / 100 Ω

Load resistance ........................................... ≤ (V

Max. external 2-wire supply ........................ 29 VDC

Effect of external 2-wire supply

voltage change ............................................ < 0.005% of span / V

-3.5) / 0.023 A [Ω]

supply

Sensor error detection:

Programmable ............................................. 0...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale ........................... 3.5 mA

No function .................................................. Not defined

Page 31

EEx / I.S. approval (5114B):

DEMKO 99ATEX124571 .............................. II (1) GD

[EEx ia] IIC

Applicable in ................................................ Zone 0, 1, 2, 20, 21 or 22

Ex / I.S. data for 5114B, all types:

Terminal 31, 32, and 33

............................................................... : 250 V

Ex / I.S. data for 5114 B1 (channel 1 for 5114B3):

Terminal 41, 42, 44 to 43 (51, 52, 54 to 53)

................................................................ : 7.5 VDC

.................................................................. : 6.0 mADC

................................................................ : 11.25 mW

................................................................. : 200 mH

................................................................ : 6.0 μF

Ex / I.S. data for 5114 B2 (channel 2 for 5114B3):

Terminal 44 to 41 (54 to 51) U

................................................................ : 28 VDC

.................................................................. : 87 mADC

................................................................ : 0.62 W

................................................................. : 4.2 mH

................................................................ : 0.08 μF

Terminal 42, 43 to 41 (52, 53 to 51) U

................................................................ : 7.5 VDC

.................................................................. : 6.0 mADC

................................................................ : 11.25 mW

................................................................. : 200 mH

................................................................ : 6.0 μF

Marine approval:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R approval:

VNIIM & VNIIFTRI, Cert. No. ....................... See www.prelectronics.com

Observed authority requirements: Standard:

EMC 2004/108/EC ...................................... EN 61326-1

LVD 2006/95/EC .......................................... EN 61010-1

PELV/SELV ................................................... IEC 364-4-41 and EN 60742

ATEX 94/9/EC .............................................. EN 50014, EN 50020 and

EN 50281-1-1 Of span = Of the presently selected range

Page 32

ORDER

Type Version Input Channels

5114 Standard : A RTD / TC / R / mA / V / mV : - Single : A

ATEX Ex : B RTD / TC / mV / R : 1

mA / V / mV : 2 Channel 1, RTD / TC / mV / R : 3 Channel 2, mA / V / mV

Note! For TC inputs with internal CJC, remember to order the CJC connectors type 5910 / 5910 Ex (ch. 1) and 5913 / 5913 Ex (ch. 2).

Double : B

5114 CONNECTION TO LOOP LINK

Page 33

BLOCK DIAGRAM

Out

4...20 mA

24...23 0 VAC &

24...25 0 VDC

Supply

2-wire output sup. +

2-wire output sup. -

D / A

I +

V +

DP1

Out

I + V

GND.

500

Spec.

Output

4...20 mA

I +

2-wire output sup. +

2-wire output sup. -

V +

DP2

D / A

Out

I + V

gnd.

500

Spec.

Output

CPU

Front comm.

> 17.1 V

Loop sup.

2.5 V

Vreg.

JP 1

* Accessorie s: 591 0 CJC conne ctor C H 1, 5913 CJC c onnector CH 2.

CH 1

Conn. wire

RTD an d lin. R

temperature input:

Channel 1 shown as a

A / D

PGA

50 k

MUX

5 M

JP 2

Ex barrier, only 5114BEx barrier, only 5114B

EEPROM

5114

Channel 1

10 Ω

PTC

0,2 mA

Analogue

Switch

+ V

If cha nnel 2, use !!

current / voltage input:

Channel 2 shown as a

terminal no . 54. ..51

> 17.1 V

Loop sup.

2.5 V

Vreg.

JP 3

Input +,

Loop supply / Vref .

A / D

PGA

50 k

MUX

5 M

JP 4

Input +

> 2.5 V

5114

Channel 2

10 Ω

PTC

0,2 mA

Analogue

Switch

+ V

Input gnd.

CH 2

2.5

V <=

2.5

V >

3-wire

potm.

If cha nnel 1, use !!

terminal no . 44. ..41

2-wire

transm.

Page 34

SELECTION OF INPUT TYPE: (5114A)

Input JP 1 JP 2 JP 3 JP 4

Temperature channel 1 Temperature channel 2

Current / voltage channel 1 Current / voltage channel 2

Page 35

CONVERTISSEUR PROGRAMMABLE

PRetrans 5114

SOMMAIRE

Avertissement ..................................................................... 34

Consignes de sécurité ....................................................... 35

Déclaration de conformité CE ............................................ 37

Démontage du système 5000 ............................................ 38

Applications ........................................................................ 39

Caractéristiques techniques............................................... 39

Types d’entrée .................................................................... 39

Sortie .................................................................................. 40

Configuration ...................................................................... 41

Spécifications électriques .................................................. 41

Référence de commande ................................................... 46

Connexion entre le PR-5114

et le kit de programmation ................................................. 46

Schéma de principe ........................................................... 47

Sélection du type d’entrée : (5114A).................................. 48

Page 36

INFOR-

MATIONS

GENERALES

TENSION

DANGE-

REUSE

INSTAL-

LATION

AVERTISSEMENT

Ce module est conçu pour supporter une connexion à des tensions électriques dangereuses. Si vous ne tenez pas compte de cet avertissement, cela peut causer des dommages corporels ou des dégâts mécaniques. Pour éviter les risques d’électrocution et d’incendie, conformezvous aux consignes de sécurité et suivez les instructions mentionnées dans ce guide. Vous devez vous limiter aux spécifications indiquées et respecter les instruc tions d’utilisation de ce module, telles qu’elles sont décrites dans ce guide. Il est nécessaire de lire ce guide attentivement avant de mettre ce module en marche. L’installation de ce module est réservée à un personnel qualifié (techniciens). Si la méthode d’utilisation de l’équipement diffère de celle décrite par le fabricant, la protection assurée par l’équipe ment risque d’être altérée.

AVERTISSEMENT

Tant que le module n’est pas fixé, ne le mettez pas sous tensions dangereuses. Les opérations suivantes doivent être effec tuées avec le module débranché et dans un environnement exempt de décharges électrostatiques (ESD) : démontage du module pour régler les commutateurs DIP et les cavaliers, montage général, raccordement et débranchement de fils et recherche de pannes sur le module.

Seule PR electronics SARL est autorisée à réparer le module et à remplacer les dis joncteurs.

AVERTISSEMENT

Il convient de monter l’appareil SYSTEM 5000 sur un rail DIN en se conformant à la norme DIN 46277. Le connecteur de communication du SYSTEM 5000 est relié aux borniers d’entrée sur lesquelles peuvent se produire des tensions dangereuses. Ce connecteur doit uniquement être raccordé à l’appareil de programmation Loop Link au moyen du câble blindé.

Page 37

SIGNIFICATION DES SYMBOLES

Triangle avec point d’exclamation : Attention ! Si vous ne

respectez pas les instructions, la situation pourrait être fatale.

Le signe CE indique que le module est conforme aux exigences des directives.

Ce symbole indique que le module est protégé par une isolation double ou renforcée.

L’utilisation des modules de type Ex avec des installations situées dans des zones à risques d’explosions à été autorisée.

CONSIGNES DE SECURITE

DEFINITIONS

Les gammes de tensions dangereuses sont les suivantes : de 75 à 1500 Vcc et de 50 à 1000 Vca. Les techniciens sont des person nes qualifiées qui sont capables de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des manipulations ordinaires.

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Il est recommandé de conserver l’emballage du module tant que ce dernier n’est pas définitivement monté. A la réception du module, vérifiez que le type de module reçu correspond à celui que vous avez commandé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un endroit à humidité modérée et à l’abri de la poussière, des températures élevées, des chocs et des vibrations mécaniques et de la pluie. Le cas échéant, des systèmes de ventilation permettent d’éviter qu’une pièce soit chauffée au-delà des limites prescrites pour les températures ambiantes. Tous les modules appartiennent à la catégorie d’installation Il, au degré de pollution I et à la classe d’isolation Il.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui connaissent les termes techniques, les avertis sements et les instructions de ce guide et qui sont capables d’appliquer ces dernières. Si vous avez un doute quelconque quant à la manipulation du module, veuillez contacter votre

Page 38

distributeur local. Vous pouvez également vous adresser à PR electronics SARL,

Zac du Chêne, Activillage, 4, allée des Sorbiers, F-69673 Bron Cedex (tél. : (0) 472 140 607) ou à PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Danemark (tél. :+45 86 37 26 77).

Le montage et le raccordement du module doivent être conformes à la législation nationale en vigueur pour le montage de matéri aux électriques, par exemple, diamètres des fils, fusibles de protection et implantation des modules. Les connexions des alimentations et des entrées / sorties sont décrites dans le schéma de principe de la fiche technique et sur l’étiquette de la face latérale du module. Les instructions suivantes s’appliquent aux modules fixes connectés en tensions dangereu ses :

Le fusible de protection doit être de 10 A au maximum. Ce dernier, ainsi que l’interrupteur général, doivent être facilement accessibles et à proximité du module. Il est recommandé de placer sur l’interupteur général une étiquette indiquant que ce dernier mettra le module hors tension.

L’année de production ressort des deux premiers chiffres du numéro de série.

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les mesures et les connexions des tensions externes en respectant les spécifications mentionnées dans ce guide. Les techniciens doivent utiliser des outils et des instruments pouvant être manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des mo dules qui sont solidement fixés sur des platines des tableaux, ect., afin d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister aucun danger d’électrocution et le module doit être facilement accessible.

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon imbibé d’eau distillée pour le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.

Page 39

DECLARATION DE CONFORMITE CE

En tant que fabricant

déclare que le produit suivant :

correspond aux directives et normes suivantes :

La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

Pour une spécification du niveau de rendement acceptable CEM (EMC)

renvoyer aux spécifications électriques du module.

La directive basse tension 2006/95/CE et les modifications subséquentes

La directive ATEX 94/9/CE et les modifications subséquentes

Aucune modification n’est exigée pour permettre la conformité aux normes de

remplacement :

Organisme notifié :

PR electronics A/S Lerbakken 10 DK-8410 Rønde

Type : 5114 Nom : Convertisseur programmable

EN 61326-1 : 2006

EN 61010-1 : 2001

EN 50014 : 1997 E incl. A1+A2, EN 50020 : 2002 E et EN 50281-1-1 : 1998 incl. A1 Certificat ATEX : DEMKO 99ATEX124571 (5114B)

EN 60079-0 : 2006 et EN 60079-11 : 2007 EN 61241-1 : 2006 et EN 61241-11 : 2007

UL International Demko A/S (0539) Lyskaer 8 P.O. Box 514 2730 Herlev Danemark

Rønde, le 21 septembre 2010 Kim Rasmussen Signature du fabricant

Page 40

DEMONTAGE DU SYSTEME 5000

Tout d’abord, n’oubliez pas de démonter les connecteurs où règnent des tensions dangereuses. Débloquez le verrou inférieur pour dégager le module du rail DIN (voir figure 1). Puis, débloquez le verrou supérieur tout en extrayant la plaque avant : la carte à circuits imprimés est alors dégagée (voir figure 2). Vous pouvez maintenant régler les commutateurs et les cavaliers. En ouvrant la plaque avant, vous pouvez accéder au connecteur de programmation (voir figure 3).

Figure 1 : Séparation du module et du rail DIN.

Figure 2 : Extraction de la carte à circuits imprimés.

Figure 3 : Accès au connecteur de programmation.

Page 41

CONVERTISSEUR PROGRAMMABLE 5114

• Entrée : Pt100, TC, mV, rés. linéaire, mA et V

• Alimentaton S.I. [EEX ia IIC], supérieure à 17,1 Vcc

• Alimentation universelle de 24...230 Vca / Vcc

• Isolation galvanique 3,75 kVca

• Sortie courant et tension

• 1 ou 2 voies

APPLICATIONS

Mesure linéarisée de la température avec un capteur résistive ou thermocouple.

• Conversion de signaux analogiques. • Amplification de signaux mV. • Conversion d’une variation de résistance. • Isolation galvanique de signaux analogiques.

• Mesure des signaux flottants. • Barrière S.I. et alimentation S.I. avec recopie.

• Linéarisations spécifiques. • Utilisable dans les circuits PELV/SELV.

CARACTERISTIQUES TECHNIQUES

Le convertisseur PR 5114 est construit autour d’un microprocesseur. Pour éviter la perte ou la modification des données, en cas de coupure de l’alimentation, les données d’étalonnage et de configuration sont sauvegardées dans une EEPROM. La version 2-voies dispose d’une séparation galvanique complète entre la voie 1 et la voie 2. L’entrée de la version standard peut être programmée soit en une entrée température soit en une entrée courant / tension à l’aide des cavaliers sur le circuit imprimé. En conséquence, une voie peut fonctionner comme un convertisseur de température, et l’autre comme un convertisseur de signaux mA et V. Le convertisseur est entièrement programmable à partir d’un PC et le kit de programmation Loop Link.

TYPES D’ENTREE

Entrée température - les cavaliers en position 1 : Entrée thermocouple (TC) pour des thermocouples standards type B, E, J, K, L, N,

R, S, T, U, W3, W5, LR conformes aux normes IEC 584, DIN 43710 , ASTM E988-90 et GOST 3044-84. La C.S.F. (compensation de soudure froide) est réalisée soit par une sonde Pt100 incorporée dans le bornier (Réf. 5910 / voie 1 ou 5913 / voie

2), soit par une sonde Pt100 / Ni100 externe ou suivant une valeur fixe (boîtier thermostatique). La sécurité en cas de rupture de capteur est programmable.

Page 42

Entrée RTD pour Pt100...Pt1000 conforme à la norme IEC 751, et Ni100...Ni1000 conforme à la norme DIN 43760. La compensation de la résistance de ligne est automatique avec un raccordement à 3 ou 4 fils. La résistance de ligne pour les entrées 2-fils peut être mesurée par l’intermédiaire du kit de programmation Loop Link. La sécurité en cas de rupture de capteur est programmable.

Entrée résistance pour mesurer une résistance de 0...5000 Ohm. La compensation de la résistance de ligne fonctionne comme pour une entrée RTD. La détection de rupture de capteur est possible.

Entrée mV, pour une tension continue de -150...+150 mV.

Entrée courant / tension - les cavaliers en position 2 : Entrée courant, pour un courant continu de 0...100 mA, par exemple 4...20

mA.

Entrée tension, pour une tension continue de 0...250 Vcc.

Alimentations auxiliaires - programmable par le kit Loop Link : Alimentation de boucle supérieure à 17,1 Vcc, pour l’alimentation d’un

transmetteur 2-fils.

Tension de référence de 2,5 Vcc, pour une entrée potentiométrique.

SORTIE

Sortie active :

La sortie courant / tension est programmable dans la gamme de 0...20 mA, par ex. 4...20 mA et de 0...10 Vcc. Avec le kit de programmation Loop Link, l’utilisateur peut faire des linéarisations spécifiques, jusqu’à 60 points, il peut programmer les limites de sortie, la sécurité rupture capteur et inverser le signal de sortie (par ex. de 20...4 mA). La charge max. de la sortie courant est de 600 Ω. La charge min. de la sortie tension est de 500 kΩ.

Sortie passive 2-fils :

Le convertisseur dispose d’une sortie 2-fils, entre les bornes 13 et 14 (23 et 24 pour voie n° 2). Si l’alimentation du PR-5114 est coupée, le courant de sortie serait en-dessous de 4 mA.

Page 43

La détection de rupture de capteur :

Pour les entrées RTD, TC et résistance linéaire il est possible de programmer l’action de la sortie en cas de rupture du capteur. De plus, pour une sortie 4...20 mA il est possible de suivre le standard NAMUR NE43.

CONFIGURATION

Le convertisseur PR 5114 peut être programmé en fonction d’une application donnée à partir d’un PC et le kit de programmation Loop Link de PR electronics A/S. Le convertisseur PR 5114 peut être programmé sans être alimenté car l’interface de communication fournit l’alimentation nécessaire pour la configuration. L’interface de communication est doté d’une isolation galvanique pour protéger le port du PC. La communication est bidirectionnelle. Cela permet non seulement la programmation du convertisseur mais également la récupération d’une configuration existante ainsi que la lecture du numéro de série et du repère. Le convertisseur peut être livré déjà programmé, si l’utilisateur le souhaite.

SPECIFICATIONS ELECTRIQUES

Plage de température :

-20°C à +60°C

Spécifications communes :

Tension d’alimentation universelle .............. 21,6...253 Vca

50...60 Hz 19,2...300 Vcc

Consommation interne ................................ ≤ 2 W (2 voies)

Consommation max. ................................... ≤ 3 W (2 voies)

Fusible ......................................................... 400 mA T / 250 Vca

Tension d’isolation, test / opération ............ 3,75 kVca / 250 Vca

Kit de programmation ................................. Loop Link

Rapport signal / bruit .................................. Min. 60 dB (0...100 kHz)

Temps de scrutation :

Entrée température ................................. 115 ms

Entrée mA / V / mV ................................. 75 ms

Temps de réponse (0...90%, 100...10%), programmable :

Entrée température ................................. 400 ms...60 s

Entrée mA / V / mV ................................. 250 ms...60 s

Dynamique du signal d’entrée .................... 22 bit

Dynamique du signal de sortie ................... 16 bit

Température d’étalonnage .......................... 20...28°C

Page 44

Précision, la plus grande des valeurs générales et de base :

Valeurs générales

Type

d’entrée

Tous

Précision

absolue

≤ ±0,05% de l’EC ≤ ±0,01% de l’EC / °C

Coefficient

de température

Valeurs de base

Type

d’entrée

Volt

RTD

R linéaire Type TC :

E, J, K, L, N, T, U

Type TC : B, R, S,

W3, W5, LR

Immunité CEM ..................................................... < ±0,5% de l’EC

Immunité CEM améliorée :

NAMUR NE 21, critère A, burst .......................... < ±1% de l’EC

Tensions auxiliaires :

Tension de référence ................................... 2,5 Vcc ±0,5% / 15 mA

Alimentation pour une boucle de courant

(borne 44...42 et 54...52) ............................. 28...17,1 Vcc / 0...20 mA

Taille max. des fils ....................................... 1 x 2,5 mm

Pression max. avant

déformation de la vis ................................... 0,5 Nm

Humidité relative.......................................... < 95% HR (sans cond.)

Dimensions (HxLxP) .................................... 109 x 23,5 x 130 mm

Rail DIN ....................................................... DIN 46277

Degré de protection .................................... IP20

Poids ........................................................... 225 g

Précision

de base

≤ ±4 µA ≤ ±0,4 µA / °C

≤ ±10 µV ≤ ±1 µV / °C

≤ ±0,2°C ≤ ±0,01°C / °C

≤ ±0,1 Ω ≤ ±10 mΩ / °C

≤ ±1°C ≤ ±0,05°C / °C

≤ ±2°C ≤ ±0,2°C / °C

Coefficient

de température

fil multibrins

Page 45

Spécifications électriques, entrée température : Entrée TC :

Température

Type

B E J K L

R S T U

min.

+400°C

-100°C

-180°C

-100°C

-180°C

-50°C

-200°C

Décalage max.............................................. 50% de la valeur max. sélec.

Courant de sonde ....................................... Nom. 30 µA

CSF .............................................................. ≤ ±1°C

Détection de rupture capteur ...................... Oui

Entrée mV :

Gamme de mesure ...................................... -150...+150 mV

Plage de mesure min. ................................. 5 mV

Décalage max.............................................. 50% de la valeur max. sélec.

Résistance d’entrée .................................... Nom. 10 MΩ

Entrée résistance linéaire et RTD :

-200°C

0°C 0°C

Température

max.

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Plage

min.

200°C

50°C 50°C 50°C

50°C 100°C 200°C 200°C

50°C

75°C 200°C 200°C

50°C

Standard

IEC584 IEC584 IEC584 IEC584

DIN 43710

IEC584 IEC584 IEC584 IEC584

DIN 43710 ASTM E988-90 ASTM E988-90 GOST 3044-84

Type Valeur min. Valeur max. Plage min. Standard

Pt100 Ni100 R. lin.

Décalage max.............................................. 50% de la valeur max. sélec.

Résistance de ligne max. par fil .................. 10 Ω

Courant de sonde ....................................... Nom. 0,2 mA

Effet de la résistance de ligne 3- / 4-fils .......... < 0,002 Ω / Ω

Détection de rupture sonde ........................ Oui

-200°C

-60°C 0 Ω

+850°C +250°C 5000 Ω

25°C 25°C 30 Ω

IEC 751

DIN 43760

-------

Page 46

Spécifications électriques, entrée mA / V / mV : Entrée courant :

Gamme de mesure ...................................... 0...100 mA

Plage de mesure min. ................................. 4 mA

Décalage max.............................................. 50% de la valeur max. sélec.

Résistance d’entrée :

Avec alimentation .................................... Nom. 10 Ω + PTC 10 Ω

Sans alimentation ................................... R

Entrée tension :

Gamme de mesure ...................................... 0...250 Vcc

Plage de mesure min. ................................. 5 mVcc

Décalage max.............................................. 50% de la valeur max. sélec.

Résistance d’entrée ≤ 2,5 Vcc ................... Nom. 10 MΩ

> 2,5 Vcc ................... Nom. 5 MΩ

SHUNT

= ∞, V

DROP

< 6 V

Spécifications électriques - SORTIE : Sortie courant :

Gamme de mesure ...................................... 0...20 mA

Plage de mesure min. ................................. 10 mA

Décalage max.............................................. 50% de la valeur max. sélec.

Charge max. ................................................ 20 mA / 600 Ω / 12 Vcc

Stabilité sous charge ................................... ≤ 0,01% de l’EC / 100 Ω

Limite de courant ........................................ ≤ 28 mA

Sortie tension :

Gamme de mesure ...................................... 0...10 Vcc

Plage de mesure min. ................................. 500 mV

Décalage max.............................................. 50% de la valeur max. sélec.

Charge min. ................................................. 500 kΩ

Sortie 2-fils 4...20 mA :

Gamme de mesure ...................................... 4...20 mA

Stabilité sous charge ................................... ≤ 0,01% de l’EC / 100 Ω

Résistance de charge .................................. ≤ (V

Alim. max. pour transm. 2-fils ..................... 29 Vcc

Effet d’une variation de la tension

d’alimentation externe 2-fils ....................... < 0,005% de l’EC / V

alimentation

-3,5) / 0,023 A [Ω]

Détection de rupture capteur :

Configurable ................................................ 0...23 mA

NAMUR NE43 Haute ................................... 23 mA

NAMUR NE43 Basse................................... 3,5 mA

Pas de fonction ........................................... Pas défini

Page 47

Approbation EEx / S.I. (5114B) :

DEMKO 99ATEX124571 .............................. II (1) GD

[EEx ia] IIC

Zone d’application ...................................... 0, 1, 2, 20, 21 ou 22

Caractéristiques S.I. de 5114B, tous types :

Borne 31, 32 et 33

............................................................... : 250 V

Caractéristiques S.I. de 5114 B1 (voie 1 de 5114B3) :

Borne 41, 42, 44 à 43 (51, 52, 54 à 53)

................................................................ : 7,5 Vcc

.................................................................. : 6,0 mAcc

................................................................ : 11,25 mW

................................................................. : 200 mH

................................................................ : 6,0 μF

Caractéristiques S.I. de 5114 B2 (voie 2 de 5114B3) :

Borne 44 à 41 (54 à 51) U

................................................................ : 28 Vcc

.................................................................. : 87 mAcc

................................................................ : 0,62 W

................................................................. : 4,2 mH

................................................................ : 0,08 μF

Borne 42, 43 à 41 (52, 53 à 51)

................................................................ : 7,5 Vcc

.................................................................. : 6,0 mAcc

................................................................ : 11,25 mW

................................................................. : 200 mH

................................................................ : 6,0 μF

Approbation marine :

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

Approbation GOST R :

VNIIM & VNIIFTRI, Cert. no. ........................ Voir www.prelectronics.fr

Agréments et homologations : Standard :

CEM 2004/108/CE ...................................... EN 61326-1

DBT 2006/95/CE ......................................... EN 61010-1

PELV/SELV ................................................... IEC 364-4-41 et EN 60742

ATEX 94/9/CE .............................................. EN 50014, EN 50020 et

EN 50281-1-1 EC = Echelle configurée

Page 48

REFERENCE DE COMMANDE

Type Version Entrée Voies

5114 Standard : A RTD / TC / R / mA / V / mV : - Une : A

ATEX Ex : B RTD / TC / mV / R : 1

mA / V / mV : 2 Voie 1, RTD / TC / mV / R : 3 Voie 2, mA / V / mV

NB. Pour des entrées à TC avec une CSF interne, rappelez-vous de commander les borniers CSF, réf. PR-5910 / 5910 Ex (voie n°1) et PR-5913 / 5913 Ex (voie n°2).

Deux : B

CONNEXION ENTRE LE PR-5114

ET LE KIT DE PROGRAMMATION

Page 49

SCHEMA DE PRINCIPE

tie

Sor-

4...20 mA

24...23 0 Vc a &

24...25 0 Vc c

Aliment ation

1, et 5913 voie n

Aliment ation

Sortie 2-fils, alim. +

Sortie 2-fils, alim. -

D / A

CPU

Com. en face avant

> 17,1 V

Alim. pour

une boucle

A / D

2,5 V

Vreg.

PGA

50 k

JP 1

* Accessoires : Borniers CSF, réf. 5910 voie n

CH 1

Conn. fils

RTD, R. lin.

une entrée températ ure :

Voie 1 ind iquée comme

MUX

5 M

JP 2

tie

I +

V +

DP1

PTC

Barrière S.I., seul. 5114BBarrière S.I., seul. 5114B

Si voi e 2, utilise z !!

Sor-

tie

Sor-

I + V

GND.

500

Sortie

tension

spéciale

EEPROM

Vreg.

Voie 1

5114

10 Ω

JP 3

tateur

Commu-

0,2 mA

analogique

+ V

Alim. pour une

boucle / Vréf.

54...51.

Voie 2 ind iquée comme une

bornie r n

entrée couran t/tension :

4...20 mA

I +

Sortie 2-fils, alim. +

Sortie 2-fils, alim. -

D / A

> 17,1 V

Alim. pour

une boucle

2,5 V

Entrée +,

A / D

PGA

50 k

MUX

5 M

JP 4

> 2,5 V

Entrée +

tie

Sor-

tie

V +

DP2

PTC

Entrée gnd.

Sor-

tie

Sor-

I + V

gnd.

500

Sortie

tension

spéciale

Voie 2

5114

10 Ω

tateur

Commu-

0,2 mA

analogique

+ V

CH 2

2,5

V <=

2,5

V >

44...41.

Potm.

3-fils

Si voi e 1, utilise z !!

bornie r n

2-fils

Transm.

Page 50

SELECTION DU TYPE D’ENTREE : (5114A)

Entrée JP 1 JP 2 JP 3 JP 4

Voie de température 1 Voie de température 2

Voie de courant / tension 1 Voie de courant / tension 2

Page 51

PROGRAMMIERBARER

MESSUMFORMER

PRetrans Typ 5114

INHALTSVERZEICHNIS

Warnung ............................................................................. 50

Sicherheitsregeln ................................................................ 51

EG-Konformitätserklärung .................................................. 53

Zerlegung des Systems 5000 ............................................ 54

Verwendung ........................................................................ 55

Technische merkmale ......................................................... 55

Eingangstypen .................................................................... 55

Ausgang ............................................................................. 56

Fühlerfehlererkennung ........................................................ 56

Konfiguration ...................................................................... 57

Elektrische Daten ............................................................... 57

Bestellangaben ................................................................... 62

5114 Verbindung mit Loop Link ......................................... 62

Blockdiagramm .................................................................. 63

Wahl des Eingangstyps: (5114A)........................................ 64

Page 52

ALLGE-

MEINES

Dieses Modul ist für den Anschluss an lebensgefährliche elektri-

WARNUNG

sche Spannungen gebaut. Missachtung dieser Warnung kann zu schweren Verletzungen oder mechanischer Zerstörung führen. Um eine Gefährdung durch Stromstöße oder Brand zu vermeiden müssen die Sicherheitsregeln des Handbuches eingehalten, und die Anweisungen befolgt werden. Die Spezifikationswerte dürfen nicht überschritten werden, und das Modul darf nur gemäß folgender Beschreibung benutzt werden. Das Handbuch ist sorgfältig durchzulesen, ehe das Modul in Gebrauch genommen wird. Nur qualifizierte Personen (Techniker) dürfen dieses Modul installieren. Wenn das Modul nicht wie in diesem Handbuch beschrieben benutzt wird, werden die Schutzeinrichtungen des Moduls be einträchtigt.

GEFÄHR-

LICHE

SPANNUNG

INSTAL-

LATION

Vor dem abgeschlossenen festen Einbau des Moduls darf daran

WARNUNG

keine gefährliche Spannung angeschlossen werden, und folgende Maßnahmen sollten nur in spannungslosem Zustand des Moduls und unter ESD-sicheren Verhältnisse durchgeführt werden: Öffnen des Moduls zum Einstellen von Umschaltern und Überbrückern. Installation, Montage und Demontage von Leitungen. Fehlersuche im Modul.

Reparaturen des Moduls und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden.

WARNUNG

Das System 5000 muss auf eine DIN-Schiene nach DIN 46277 montiert werden. Der Verbindungsstecker im SYSTEM 5000 ist an Eingangsterminale angeschlossen, in denen gefährliche Spannungen auftreten können, und ein Anschluss an die Programmierungseinheit Loop Link ist nur über das beigefügte Kabel zulässig.

Page 53

Dreieck mit Ausrufungszeichen: Warnung / Vorschrift. Vorgänge, die zu lebensgefährlichen Situationen führen können.

Die CE-Marke ist das sichtbare Zeichen dafür, dass das Modul die Vorschriften erfüllt.

Doppelte Isolierung ist das Symbol dafür, dass das Modul besondere Anforderungen an die Isolierung erfüllt.

Ex-Module sind für die Verwendung in Verbindung mit Installationen in explosionsgefährdeter Umgebung zugelassen.

ZEICHENERKLÄRUNGEN:

SICHERHEITSREGELN

DEFINITIONEN Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt

Gleichspannung und 50...1000 Volt Wechselspannung. Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind, eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl technisch als auch sicherheitsmäßig vertretbar ist. Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und die mit dem Inhalt dieses Handbuches vertraut gemacht wurden.

EMPFANG UND AUSPACKEN

Packen Sie das Modul aus, ohne es zu beschädigen und kontrollieren Sie beim Empfang, ob der Modultyp Ihrer Bestellung entspricht. Die Verpackung sollte beim Modul bleiben, bis dieses am endgültigen Platz montiert ist.

UMGEBUNGSBEDINGUNGEN

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische Erschütterungen und Stöße sind zu vermeiden; das Modul darf nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, welche die angegebenen Grenzen für die Umgebungstemperatur überschreitet, mit Hilfe eines Kühlgebläses verhindert werden. Alle Module gehören der Installationskategorie II, dem Verschmutzungsgrad 1 und der Isolationsklasse II an.

INSTALLATION

Das Modul darf nur von Technikern angeschlossen werden, die mit den technischen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen.

Page 54

Sollten Zweifel bezüglich der richtigen Handhabung des Moduls bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, Im Erlengrund 26, D-46149 Essen, (Tel.: (0) 208 62

53 09-0) oder mit PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Dänemark (Tel.: +45 86 37 26 77) Kontakt aufnehmen.

Die Installation und der Anschluss des Moduls haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. der Installation elektrischer Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) VorAbsicherung und Positionierung. Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild. Für Module, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:

Die maximale Größe der Vorsicherung beträgt 10 A und muss zusammen mit einem Unterbrecherschalter leicht zugänglich und nahe am Modul angebracht sein. Der Unterbrecherschalter soll derart gekennzeichnet sein, dass kein Zweifel darüber bestehen kann, dass er die Spannung für das Modul unterbricht.

Die ersten beiden Ziffern der seriennummer geben das produktionsjahr an.

KALIBRIERUNG UND JUSTIERUNG

Während der Kalibrierung und Justierung sind die Messung und der Anschluss externer Spannungen entsprechend diesem Handbuch auszuführen, und der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB

Das Bedienungspersonal darf die Module nur dann einstellen oder bedienen, wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, sodass die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf keine Gefahr durch Berührung bestehen, und das Modul muss so plaziert sein, dass es leicht zu bedienen ist.

REINIGUNG

Das Modul darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist.

HAFTUNG

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können.

Page 55

EG-KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

hiermit für das folgende Produkt:

die Konformität mit folgenden Richtlinien und Normen:

Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische Daten

des Moduls.

Die Niederspannungsrichtlinien 2006/95/EG und nachfolgende Änderungen

Die ATEX Richtlinien 94/9/EG und nachfolgende Änderungen

Änderungen zur Einhaltung der folgenden Nachfolgenormen sind nicht erforderlich.

Zulassungsstelle

PR electronics A/S Lerbakken 10 DK-8410 Rønde

Typ: 5114 Name: Programmierbarer Messumformer

EN 61326-1 : 2006

EN 61010-1 : 2001

EN 50014 : 1997 E inkl. A1+A2, EN 50020 : 2002 E und EN 50281-1-1 : 1998 inkl. A1 ATEX-Zertifikat: DEMKO 99ATEX124571 (5114B)

EN 60079-0 : 2006 und EN 60079-11 : 2007 EN 61241-1 : 2006 und EN 61241-11 : 2007

UL International Demko A/S (0539) Lyskaer 8 P.O. Box 514 2730 Herlev Dänemark

Rønde, 21. September 2010 Kim Rasmussen Unterschrift des Herstellers

Page 56

ZERLEGUNG DES SYSTEMS 5000

Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Das Modul wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst, wie in Abb. 1 dargestellt. Die Platine wird daraufhin herausgenommen, indem man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung herauszieht (siehe Abb. 2). Jetzt können Schalter und Überbrücker verändert werden. Der Programmierungsstecker wird zugänglich, indem man die Frontabdeckung öffnet, wie in Abb. 3 gezeigt.

Abb.1: Lösen aus der DIN-Schiene.

Abb. 2: Herausnehmen der Platine.

Abb. 3: Zugang zum Programmierungs stecker.

Page 57

PROGRAMMIERBARER MESSUMFORMER 5114

• Eingang: WTH, TE, mV, lin. Widerstand, mA und V

• Galvanisch isoliert, 3,75 kVAC, drei Anschlüsse

• Strom- und Spannungsausgang

• Universelle Spannungsversorgung

• Ein- und Zweikanalversionen

• 2-Draht-Versorgung > 17,1 V in Ex-Zone 0

VERWENDUNG

Elektronische Temperaturmessung mit Widerstandssensor oder Thermoelementsensor. • Ex-Barriere für Temperaturfühler, Potentiometer und Strom- / Spannungssignale. • Explosionsgeschützte Stromversorgung für 2-Draht Messwertgeber in den Bereichen 0, 1, 2, 20, 21 oder 22. • Verstärkung von mV-Signalen.

• Umformung von linearer Widerstandsänderung. • Galvanische Trennung von Analogsignalen. • Messung von Signalen, die nicht massegebunden sind.

• Linearisierung von nichtlinearen Ω-, mV-, mA- oder V-Signalen. • Trennung von Stromkreisen in PELV/SELV-Installationen. • Besonders geeignet dort, wo man das Ausgangsstromsignal entweder als Standardstromsignal oder als 2-DrahtSignal abgeben will.

TECHNISCHE MERKMALE

Das Gerät ist auf einem Mikroprozessorkern aufgebaut, der eine effiziente Programmabwicklung sichert. Die Grundkalibrierungsdaten und die jeweilige Einstellung sind in einem EEPROM gespeichert. Somit können die Werte nicht verloren gehen und auch nicht bei spannungslosem Zustand geändert werden. Die Zweikanalversion besitzt volle galvanische Trennung zwischen den beiden Kanälen. Mittels Überbrückern auf der Platine kann der Eingang in der Standard ausführung entweder auf Temperatur- oder Strom- / Spannungseingang programmiert werden. Dies bedeutet, dass der eine Kanal z.B. als Temperaturumformer und der andere als Isolationsverstärker arbeiten kann. Messbereich, Signalparameter und Ausgangsmessspanne werden auf die jeweilige Aufgabe mit Hilfe eines PCs und PR electronics A/S-Kommunika tionsschnittstelle Loop Link konfiguriert.

EINGANGSTYPEN

Temperatureingang - Überbrücker in Position 1:

Thermoelementeingang (TC) für Standard-Thermoelemente vom Typ B, E, J, K, L, N, R, S, T, U, W3, W5, LR nach Norm IEC 584, DIN 43710, ASTM E988-90 und GOST 3044-84.

Page 58

Kaltlötstellenkompensation (CJC) kann wahlweise auf zwei verschiedene Arten erfolgen: Intern im Anschlussstecker und extern mittels Pt100 / Ni100-Fühler oder extern mit einer konstanten Temperatur. Wählt man die interne Version, muss ein Stecker mit eingebautem Temperaturfühler gesondert bestellt werden (PR Typ Nr. 5910 und 5913). Möglichkeit für Fühlerfehlererkennung.

WTH-Eingang für Pt100...Pt1000 nach Norm IEC 751 und Ni100...Ni1000 nach Norm DIN 43760. Bei Drei- oder Vierleiteranschluss erfolgt die Kabelkompensation automatisch. Bei Zweileiteranschluss kann der Kabelwiderstand eingegeben oder mit Hilfe des Konfigurationsprogramms gemessen und an das Gerät übertragen werden, welches danach entsprechend dem angegebenen Kabelwiderstand kompensiert. Möglichkeit für Fühlerfehlererkennung.

Widerstandseingang für Widerstandsmessung mit Kabel-kompensation wie im Abschnitt WTH-Eingang beschrieben. Möglichkeit für Fühlerfehlererkennung.

mV-Eingang programmierbar im Bereich -150...+150 mV. Strom- / Spannungseingang - Überbrücker in Position 2:

Stromeingang programmierbar im Bereich 0...100 mA, z.B. 4...20 mA. Spannungseingang programmierbar im Bereich 0...250 VDC. Hilfsversorgungen - werden im Konfigurationsprogramm gewählt: 2-Draht-Transmitterversorgung > 17,1 VDC. Bezugsspannung 2,5 VDC, z.B. als Versorgung für Potentiometer.

AUSGANG

Analoger genormter Strom- / Spannungausgang programmierbar im Bereich

0...20 mA, z.B. 4...20 mA und 0...10 V Gleichspannung. Die Ausgangsspannung kann über besonderen internen Shuntwiderstand zu maximal 12 V Gleichspannung bestellt werden. Das Ausgangssignal ist linear und proportional zum Wert, der auf den Signaleingang geht. Im Konfigurationsprogramm können besondere Einstellungen gewählt werden, wie z.B. Linearisierung nach Kundenvorgabe, invertierter Ausgang, Begrenzung derart, dass der Ausgang nicht über oder unter der gewählten Ausgangsmessspanne liegt, sowie Wahl von Ausgangswert bei Sensorfehler. Der Stromausgang kann maximal mit 600 Ω, der Spannungsausgang muss mindestens mit 500 kΩ belegt werden.

2-Draht-Stromausgang für 4...20 mA:

Durch besondere Verdrahtung des Stromsignals funktioniert der Ausgang wie ein 2-Draht-Ausgang. Wenn die Versorgungsspannung für das Gerät 5114 verschwindet, sinkt der Ausgangsstrom auf < 4 mA.

FÜHLERFEHLERERKENNUNG

Der Ausgang kann für WTH-, Thermoelement- und linearen Widerstandseingang so eingestellt werden, dass er auf maximalen, minimalen oder eingetasteten Wert

Page 59

bei Fühlerfehlererkennung geht. Ist der Ausgang auf 4...20 mA eingestellt, ist es ebenso möglich, NAMUR NE43 mit ansteigendem oder abfallendem (upscale oder downscale) Signal zu wählen.

KONFIGURATION

Der Messumformer wird für die jeweilige Aufgabe mit Hilfe eines PCs und PR electronics A/S Kommunikationsschnittstelle Loop Link konfiguriert. Es ist möglich, den Transmitter sowohl mit als auch ohne angeschlossene Versorgungsspannung zu konfigurieren, da die Kommunika tionsschnittstelle die notwendige Versorgung für die Einstellung liefert. Die Kommunikationsschnittstelle ist galvanisch isoliert, sodass der Anschluss des PCs optimal geschützt ist. Die Kommunikation erfolgt in beiden Richtungen, sodass die Einstellung des Transmitters in den PC geholt, und die Einstellung im PC an den Transmitter gesandt werden kann. Für diejenigen Anwender, welche die Einstellung nicht selbst vornehmen wollen, kann das Gerät 5114 nach folgenden Kundenspezifikationen konfiguriert geliefert werden: Eingangstyp, Messbereich, Fühlerfehlererkennung und Ausgangssignal.

ELEKTRISCHE DATEN

Umgebungstemperatur:

-20°C bis +60°C

Allgemeine Daten:

Versorgungsspannung, universelles ............ 21,6...253 VAC

50...60 Hz 19,2...300 VDC

Eigenverbrauch ........................................... ≤ 2 W (2 Kanäle)

Stromverbrauch max. .................................. ≤ 3 W (2 Kanäle)

Sicherung .................................................... 400 mA T / 250 VAC

Isolationsspannung Test / Betrieb ............... 3,75 kVAC / 250 VAC

Kommunikationsschnittstelle ...................... Loop Link

Signal- / Rauschverhältnis .......................... Min. 60 dB (0...100 kHz)

Aktualisierungszeit:

Temperatureingang ................................. 115 ms

mA- / V- / mV-Eingang ............................ 75 ms

Ansprechzeit (0...90%, 100...10%), programmierbar:

Temperatureingang ................................. 400 ms...60 s

mA- / V- / mV-Eingang ............................ 250 ms...60 s

Signaldynamik, Eingang .............................. 22 Bit

Signaldynamik, Ausgang ............................. 16 Bit

Kalibrierungstemperatur .............................. 20...28°C

Page 60

Genauigkeit, höherer Wert von allgemeinen und Grundwerten:

Allgemeine Werte

Eingangsart

Alle

Absolute

Genauigkeit

≤ ±0,05% d. Sp. ≤ ±0,01% d. Sp. / °C

Temperatur-

koeffizient

Grundwerte

Eingangsart

Volt

WTH

Lin. R

TE-Typ:

E, J, K, L, N, T, U

TE-Typ: B, R, S,

W3, W5, LR

EMV Störspannungseinfluß ................................. < ±0,5% d. Sp.

Erweitere EMV Störfestigkeit:

NAMUR NE 21, Kriterium A, Burst ...................... < ±1% d. Sp.

Hilfsspannungen:

Referenzspannung ...................................... 2,5 VDC ±0,5% / 15 mA

2-Draht-Versorgung

(Klemme 44...42 und 54...52) ...................... 28...17,1 VDC / 0...20 mA

Leitungsquerschnitt (max.) .......................... 1 x 2,5 mm

Klemmschraubenanzugsmoment ................ 0,5 Nm

Relative Luftfeuchtigkeit .............................. < 95% RF (nicht kond.)

Abmessungen (HxBxT) ................................ 109 x 23,5 x 130 mm

DIN-Schiene Typ ......................................... DIN 46277

Schutzart ..................................................... IP20

Gewicht ....................................................... 225 g

Grund-

Genauigkeit

≤ ±4 µA ≤ ±0,4 µA / °C

≤ ±10 µV ≤ ±1 µV / °C

≤ ±0,2°C ≤ ±0,01°C / °C

≤ ±0,1 Ω ≤ ±10 mΩ / °C

≤ ±1°C ≤ ±0,05°C / °C

≤ ±2°C ≤ ±0,2°C / °C

Temperatur-

koeffizient

Litzendraht

Page 61

Elektrische Daten, Temperatureingang: TE-Eingang:

Art

B E J K L N R S T

U W3 W5

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Fühlerstrom ................................................. Nom. 30 µA

Kompensationsgenauigkeit (CJC) ............... < ±1°C

Fühlerfehleranzeige ..................................... Ja

mV-Eingang:

Messbereich ................................................ -150...+150 mV

Min. Messbereich ........................................ 5 mV

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Eingangswiderstand .................................... Nom. 10 MΩ

RTD- und linearer Widerstandseingang:

Min.

Temperatur

+400°C

-100°C

-180°C

-100°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

Temperatur

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Min.

Spanne

200°C

50°C 50°C 50°C

50°C 100°C 200°C 200°C

50°C

75°C 200°C 200°C

50°C

Norm

IEC584 IEC584 IEC584 IEC584

DIN 43710

IEC584 IEC584 IEC584 IEC584

DIN 43710 ASTM E988-90 ASTM E988-90 GOST 3044-84

Art Min. Wert Max. Wert Min. Spanne Norm

Pt100 Ni100 Lin. R

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Max. Kabelwiderstand pro Leiter ................ 10 Ω

Fühlerstrom ................................................. Nom. 0,2 mA

Wirkung des Leitungswiderstandes

(3- / 4-Leiter) ............................................... < 0,002 Ω / Ω

Fühlerfehleranzeige ..................................... Ja

-200°C

-60°C 0 Ω

+850°C +250°C 5000 Ω

25°C 25°C 30 Ω

IEC 751

DIN 43760

-------

Page 62

Elektrische Daten, mA- / V- / mV-Eingang: Stromeingang:

Messbereich ................................................ 0...100 mA

Min. Messbereich (Spanne) ......................... 4 mA

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Eingangswiderstand:

Versorgte Einheit ..................................... Nom. 10 Ω + PTC 10 Ω

Nicht versorgte Einheit ............................ R

SHUNT

= ∞, V

DROP

< 6 V

Spannungseingang:

Messbereich ................................................ 0...250 VDC

Min. Messbereich (Spanne) ......................... 5 mVDC

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Eingangswiderstand ≤ 2,5 VDC ................. Nom. 10 MΩ

> 2,5 VDC ................. Nom. 5 MΩ

Elektrische Daten - AUSGANG: Stromausgang:

Signalbereich (Spanne) ............................... 0...20 mA

Min. Signalbereich (Spanne) ....................... 10 mA

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Belastung max. ........................................... 20 mA / 600 Ω / 12 VDC

Belastungsstabilität ..................................... ≤ 0,01% d. Messsp. / 100 Ω

Strombegrenzung ........................................ ≤ 28 mA

Spannungsausgang:

Signalbereich (Spanne) ............................... 0...10 VDC

Min. Signalbereich (Spanne) ....................... 500 mV

Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes

Belastung (min.) ........................................... 500 kΩ

2-Draht-Ausgang 4...20 mA:

Signalbereich ............................................... 4...20 mA

Belastungsstabilität ..................................... ≤ 0,01% d. Messsp. / 100 Ω

Belastungswiderstand ................................. ≤ (V

Max. externes 2-Draht-Versorgung ............. 29 VDC

Wirkung des externes 2-Draht

Versorgungsspannungsänderung................ < 0,005% d. Messsp. / V

Versorgung

-3,5) / 0,023 A [Ω]

Fühlerfehleranzeige:

Programmierbar........................................... 0...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale ........................... 3,5 mA

Keine Funktion ............................................ Nicht definiert

Page 63

EEx- / I.S.-Zulassung (5114B):

DEMKO 99ATEX124571 .............................. II (1) GD

[EEx ia] IIC

Geeignet für Zone ....................................... 0, 1, 2, 20, 21 oder 22

Ex- / I.S.-Daten für 5114B, alle Typen:

Klemme 31, 32 und 33

............................................................... : 250 V

Ex- / I.S.-Daten für 5114 B1 (Kanal 1 für 5114B3):

Klemme 41, 42, 44 bis 43 (51, 52, 54 bis 53) U

................................................................ : 7,5 VDC

.................................................................. : 6,0 mADC

................................................................ : 11,25 mW

................................................................. : 200 mH

................................................................ : 6,0 μF

Ex- / I.S.-Daten für 5114 B2 (Kanal 2 für 5114B3):

Klemme 44 bis 41 (54 bis 51) U

................................................................ : 28 VDC

.................................................................. : 87 mADC

................................................................ : 0,62 W

................................................................. : 4,2 mH

................................................................ : 0,08 μF

Klemme 42, 43 bis 41 (52, 53 bis 51) U

................................................................ : 7,5 VDC

.................................................................. : 6,0 mADC

................................................................ : 11,25 mW

................................................................. : 200 mH

................................................................ : 6,0 μF

Marine-Zulassung:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R Zulassung:

VNIIM & VNIIFTRI, Cert. no. ........................ Siehe www.prelectronics.de

Eingehaltene Richtlinien: Norm:

EMV 2004/108/EG ....................................... EN 61326-1

LVD 2006/95/EG .......................................... EN 61010-1

PELV/SELV ................................................... IEC 364-4-41 und EN 60742

ATEX 94/9/EG .............................................. EN 50014, EN 50020 und

EN 50281-1-1 d. Messspanne = der gewählten Messspanne

Page 64

BESTELLANGABEN

Typ Version Eingang Kanäle

5114 Standard : A WTH / TE / R / mA / V / mV : - Einfach : A

ATEX Ex : B WTH / TE / mV / R : 1

mA / V / mV : 2 Kanal 1, WTH / TE / mV / R : 3 Kanal 2, mA / V / mV

Zu beachten! Für TE-Eingänge mit interner Vergleichsstellenkompensation (CJC) sind die CJCAnschlussstecker Typ 5910 / 5910 Ex (Kanal 1) und 5913 / 5913 Ex (Kanal 2) zu bestellen.

Zweifach : B

5114 VERBINDUNG MIT LOOP LINK

Page 65

BLOCKDIAGRAMM

5114

500

DP1

V +

GND.

gnd.

MUX

CPU

EEPROM

A / D

PGA

I +

CH 1

CH 2

Vreg.

PTC

50 k

500

DP2

I +

V +

JP 1

0,2 mA

5114

5 M

JP 2

Ω

JP 4

MUX

A / D

PGA

Vreg.

PTC

50 k

JP 3

0,2 mA

5 M

Ω

4...20 mA

D / A

Kanal 2

Kanal 1 als ein Temperatur-

eingang gez eigt:

Kanal 2 als ein Strom- /

Spannungseingan g gezeigt:

24...23 0 VAC &

24...25 0 VDC

2,5 V

Analog-

schalter

Analog-

schalter

I + V

Ausg.

I + V

Ausg.

* Zubehör: CJC-Ansch lussstecke r Typ 5910 Kanal 1 und 59 13 Ka nal 2 .

WTH u nd lin . R

Leiter verbindung

2-Draht

Ausgangs vers. +

2-Draht

Ausgangs vers. +

2-Draht

Ausgangs vers. -

2-Draht

Ausgangs vers. -

Versorgung

Frontan schluss

Spez.

V aus.

Spez.

V aus.

3-Leiter-

Potm.

2-Draht

Mess-

umformer

Schleif en-

vers.

> 17,1 V

Schleif en-

vers.

> 17,1 V

Eingang +

Eingang Masse

Eingang +,

> 2,5 V

Schleif envers. /

2,5 Vref.

!! Wenn K anal 2, anwenden

Sie Klemme Nr. 54. ..51

Wenn Ka nal 1 , anw enden

Sie Klemme Nr. 44. ..41

Kanal 1

V <=

2,5

V >

2,5

Ex-Barriere, nur 5114BEx-Barriere, nur 5114B

Page 66

WAHL DES EINGANGSTYPS: (5114A)

Eingang JP 1 JP 2 JP 3 JP 4

Temperaturkanal 1 Temperaturkanal 2

Strom- / Spannungskanal 1 Strom- / Spannungskanal 2

Page 67

Displays

Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearisation, scaling, and difference measurement functions for programming via PReset software.

Ex interfaces

signals as well as HART

Interfaces for analogue and digital

signals between sensors / I/P converters / frequency signals and control systems in Ex zone 0, 1 & 2 and for some modules in zone 20, 21 & 22.

Isolation

signals as well as HART

Galvanic isolators for analogue and digital

signals. A wide product range with both loop-powered and universal isolators featuring linearisation, inversion, and scaling of output signals.

Temperature

A wide selection of transmitters for DIN form B mounting and DIN rail modules with analogue and digital bus communication ranging from applicationspeciﬁc to universal transmitters.

Universal

PC or front programmable modules with universal options for input, output and supply. This range offers a number of advanced features such as process calibration, linearisation and auto-diagnosis.

Page 68

Subsidiaries

France PR electronics Sarl Zac du Chêne, Activillage 4, allée des Sorbiers F-69673 Bron Cedex

Germany PR electronics GmbH Im Erlengrund 26 D-46149 Oberhausen

Italy PR electronics S.r.l. Via Giulietti 8 IT-20132 Milano

Spain PR electronics S.L. Avda. Meridiana 354, 9° E-08027 Barcelona

Sweden PR electronics AB August Barks gata 6A S-421 32 Västra Frölunda

UK PR electronics UK Ltd Middle Barn, Apuldram Chichester West Sussex, PO20 7FD

USA PR electronics Inc 11225 West Bernardo Court Suite A San Diego, California 92127

[email protected] tel. +33 (0) 4 72 14 06 07 fax +33 (0) 4 72 37 88 20

[email protected] tel. +49 (0) 208 62 53 09-0 fax +49 (0) 208 62 53 09 99

[email protected] tel. +39 02 2630 6259 fax +39 02 2630 6283

[email protected]

tel. +34 93 311 01 67 fax +34 93 311 08 17

[email protected] tel. +46 (0) 3149 9990 fax +46 (0) 3149 1590

[email protected] tel. +44 (0) 1243 776 450 fax +44 (0) 1243 774 065

[email protected] tel. +1 858 521 0167 fax +1 858 521 0945

Head ofﬁce

Denmark www.prelectronics.com PR electronics A/S [email protected] Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85
