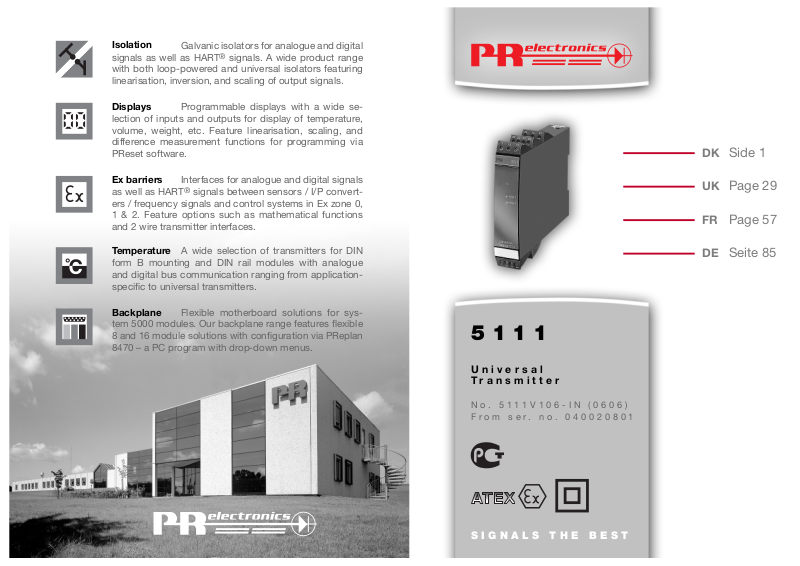

PR electronics 5111 User Manual

Page 1

Isolation

signals as well as HART with both loop-powered and universal isolators featuring linearisation, inversion, and scaling of output signals.

Galvanic isolators for analogue and digital

signals. A wide product range

Displays

lection of inputs and outputs for display of temperature, volume, weight, etc. Feature linearisation, scaling, and difference measurement functions for programming via PReset software.

Ex barriers

as well as HART ers / frequency signals and control systems in Ex zone 0, 1 & 2. Feature options such as mathematical functions and 2 wire transmitter interfaces.

Temperature

form B mounting and DIN rail modules with analogue and digital bus communication ranging from applicationspeciﬁ c to universal transmitters.

Backplane

tem 5000 modules. Our backplane range features ﬂ exible 8 and 16 module solutions with conﬁ guration via PReplan 8470 – a PC program with drop-down menus.

Programmable displays with a wide se-

Interfaces for analogue and digital signals

signals between sensors / I/P convert-

A wide selection of transmitters for DIN

Flexible motherboard solutions for sys-

5111

Universal Transmitter

Side 1

Page 29

Page 57

Seite 85

No. 5111V106-IN (0606) From ser. no. 040020801

SIGNALS THE BEST

Page 2

UNIVERSAL TRANSMITTER

PRETRANS TYPE 5111

INDHOLDSFORTEGNELSE

Advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sikkerhedsregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Overensstemmelseserklæring. . . . . . . . . . . . . . . . . . . . . . 5

Adskillelse af SYSTEM 5000. . . . . . . . . . . . . . . . . . . . . . . 6

Generelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Indgangstyper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Hjælpeforsyninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Udgange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Statusindikering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Elektriske specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bestillingsskema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

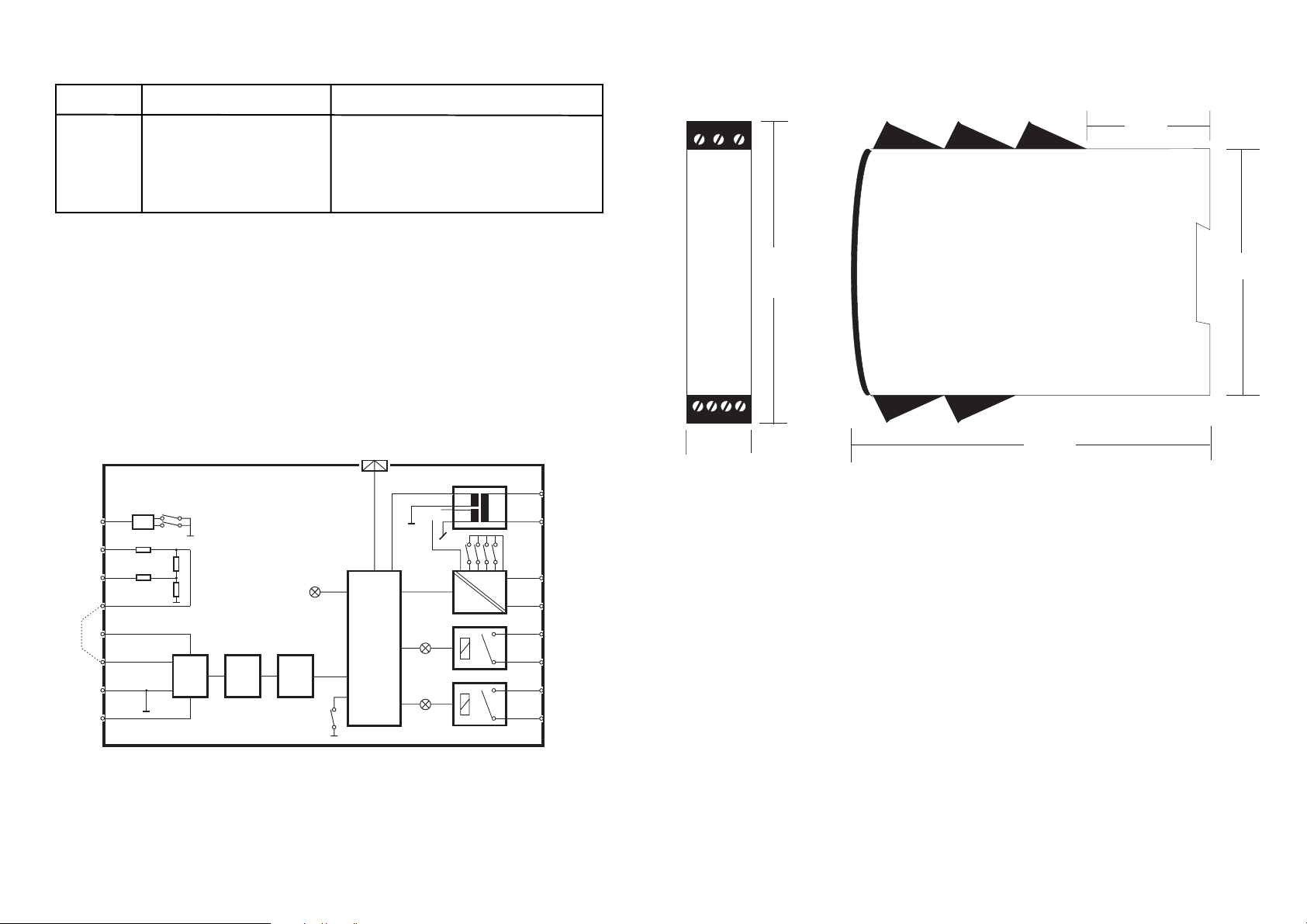

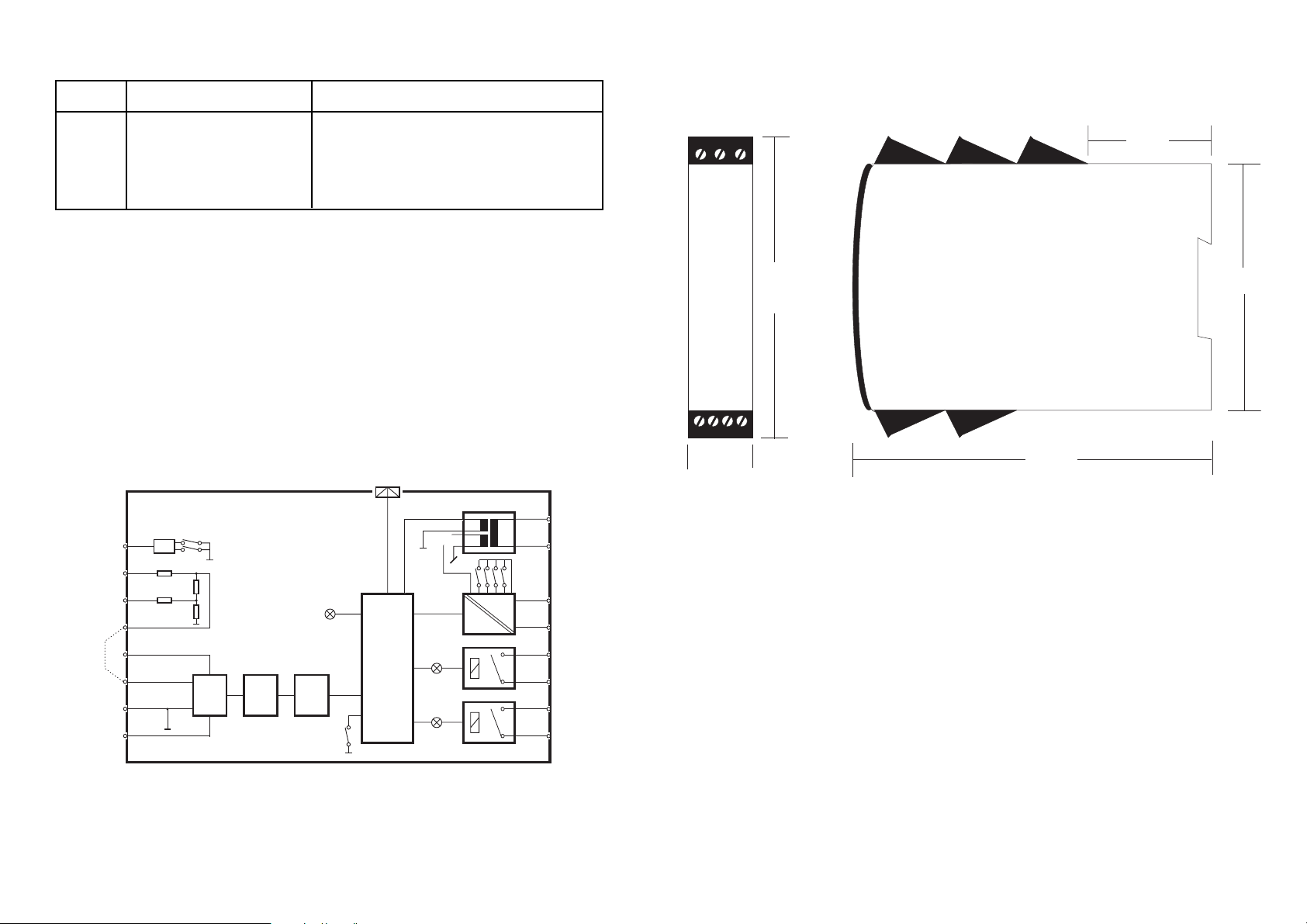

Blokdiagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Mekaniske specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . 15

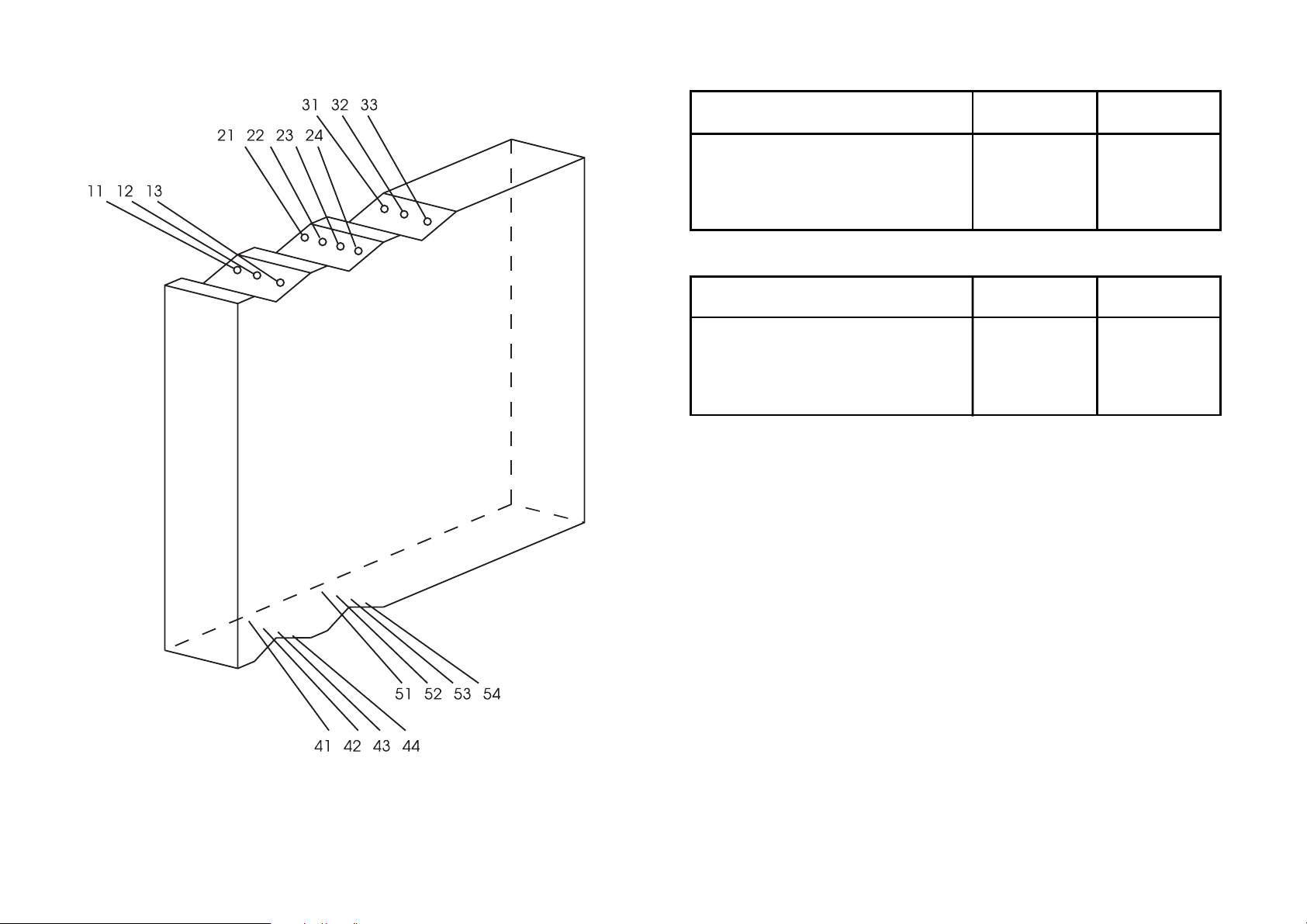

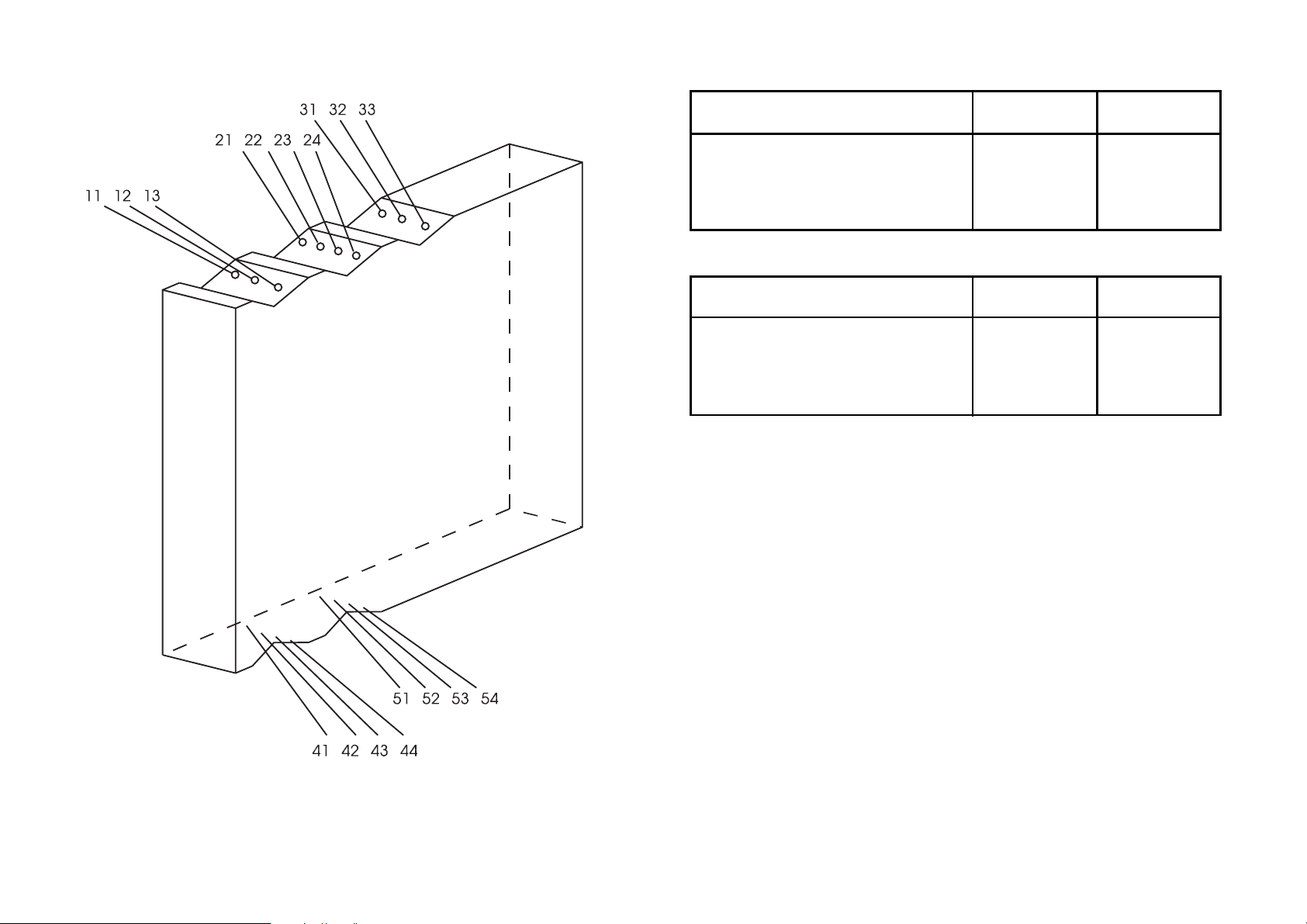

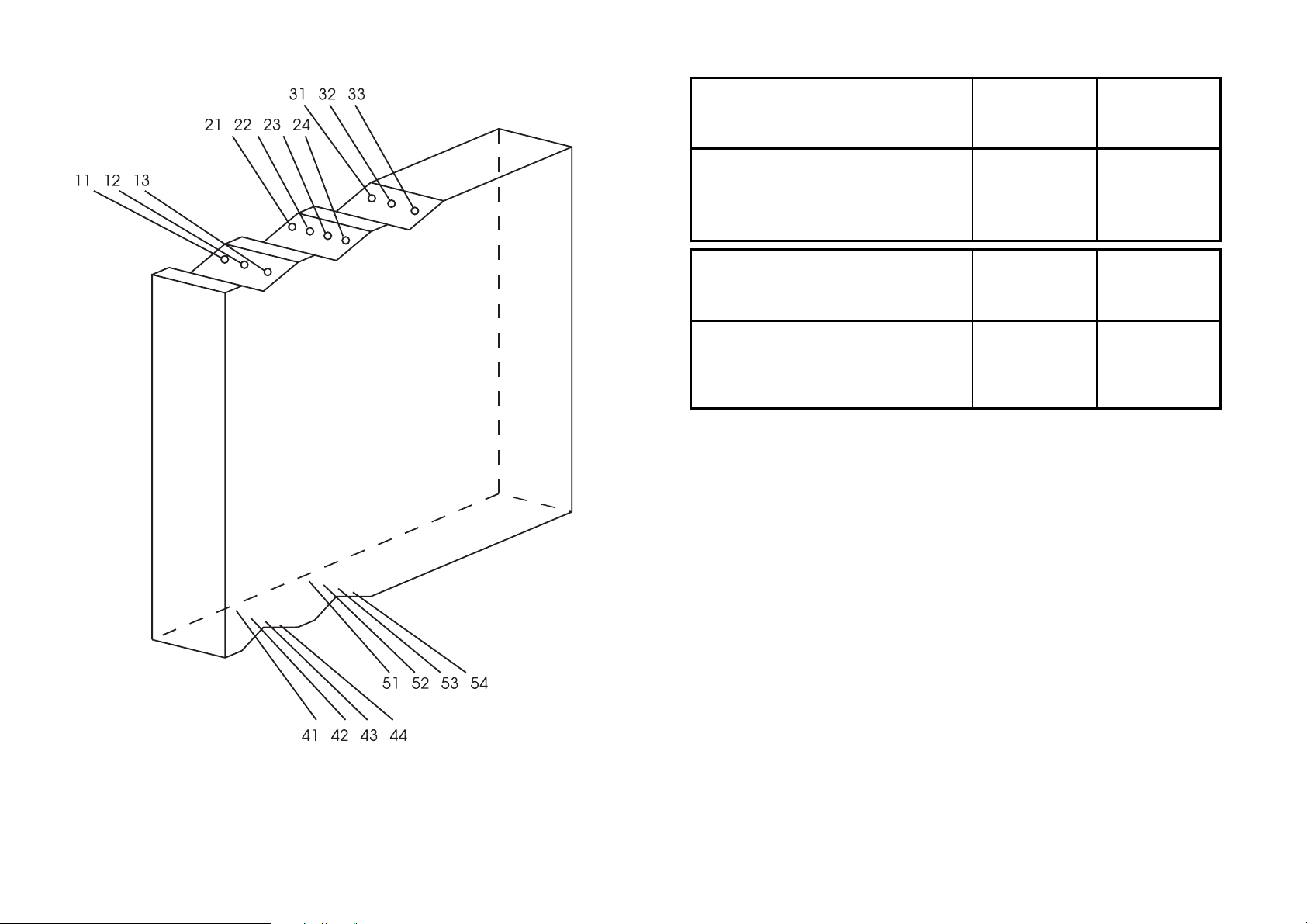

Klemmeplacering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Hardwareprogrammering . . . . . . . . . . . . . . . . . . . . . . . . . 17

Fortrådningsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Funktioner ved fejl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

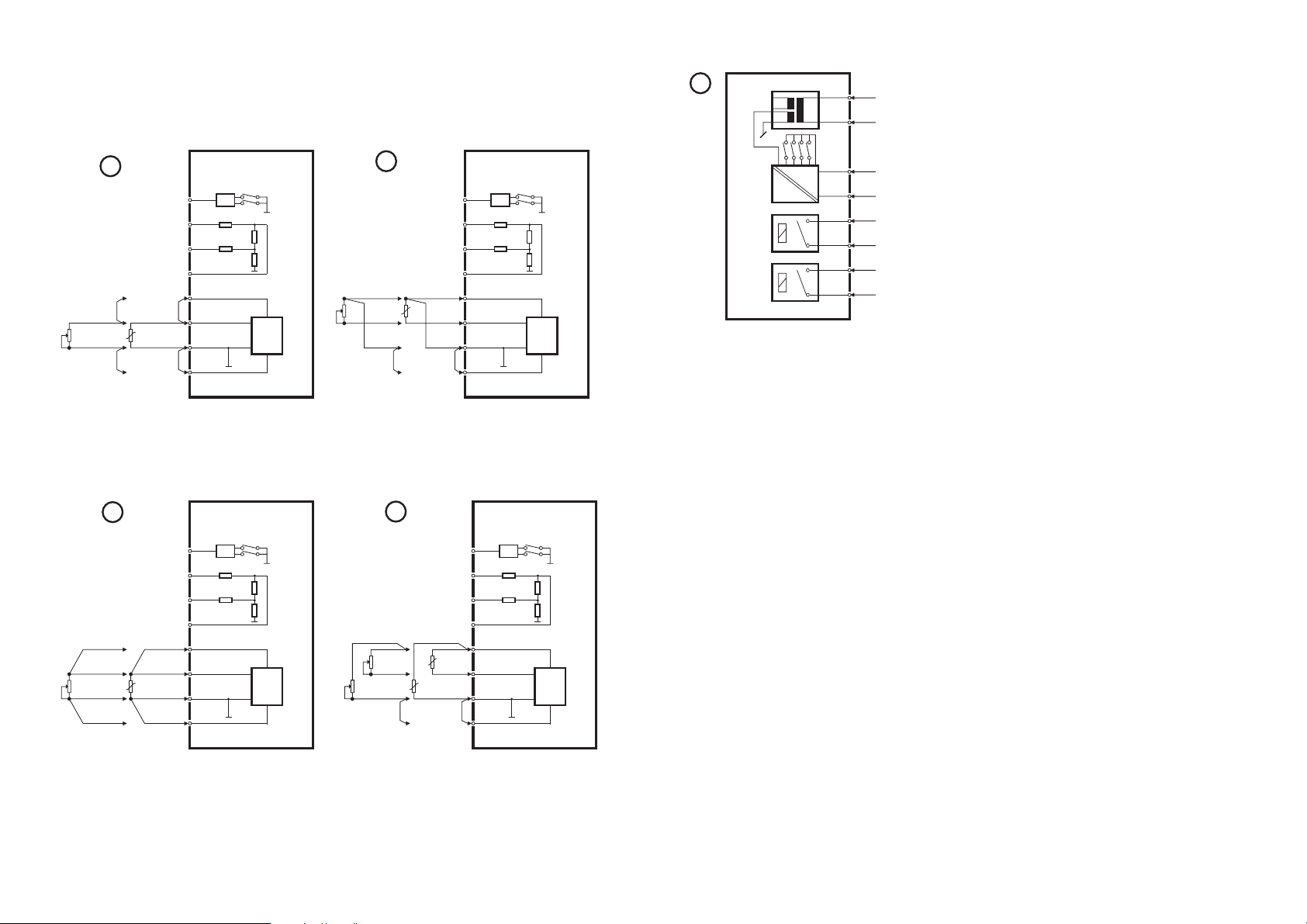

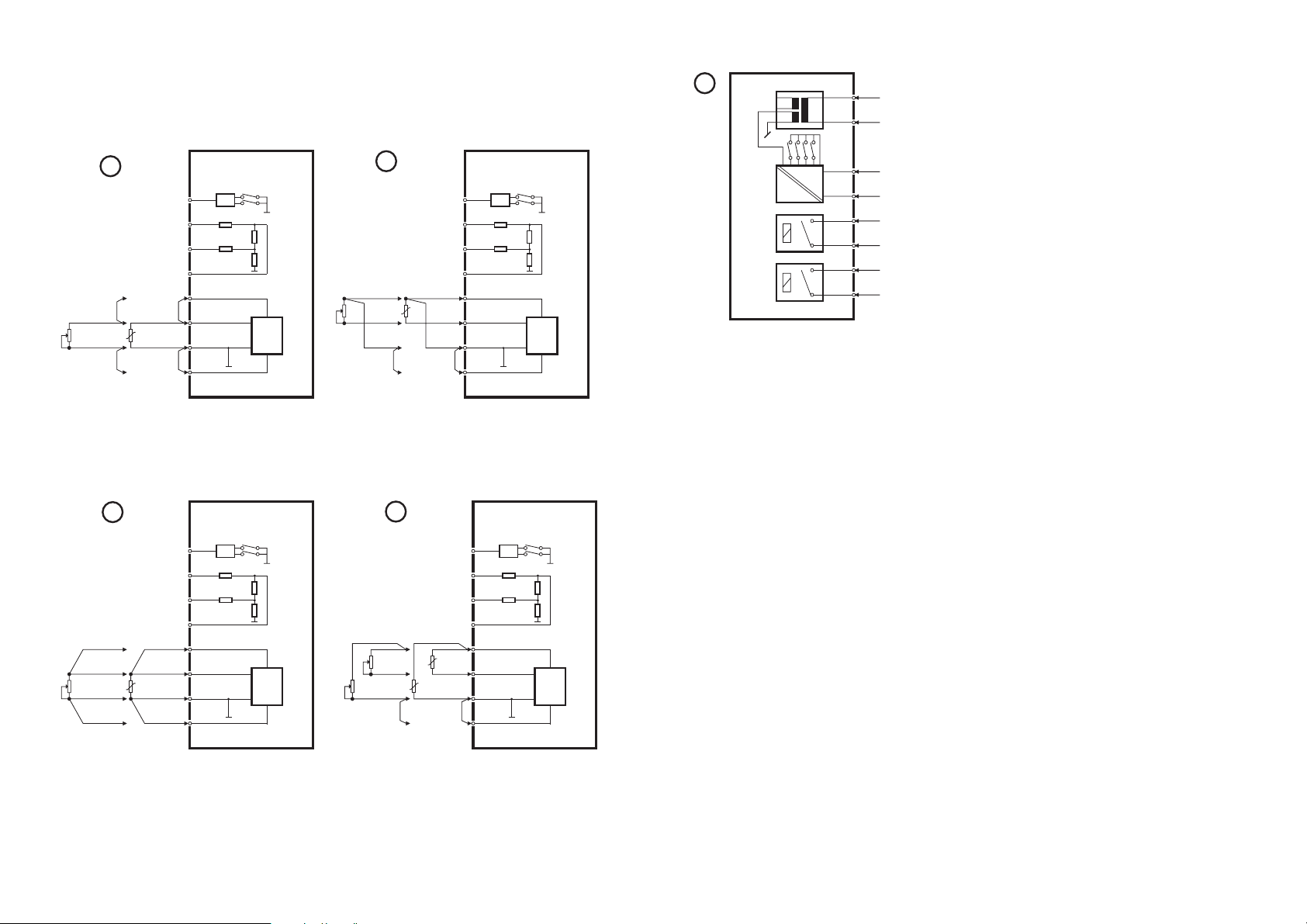

Fortrådningsdiagrammer for RTD- og modstandsindgang . 20

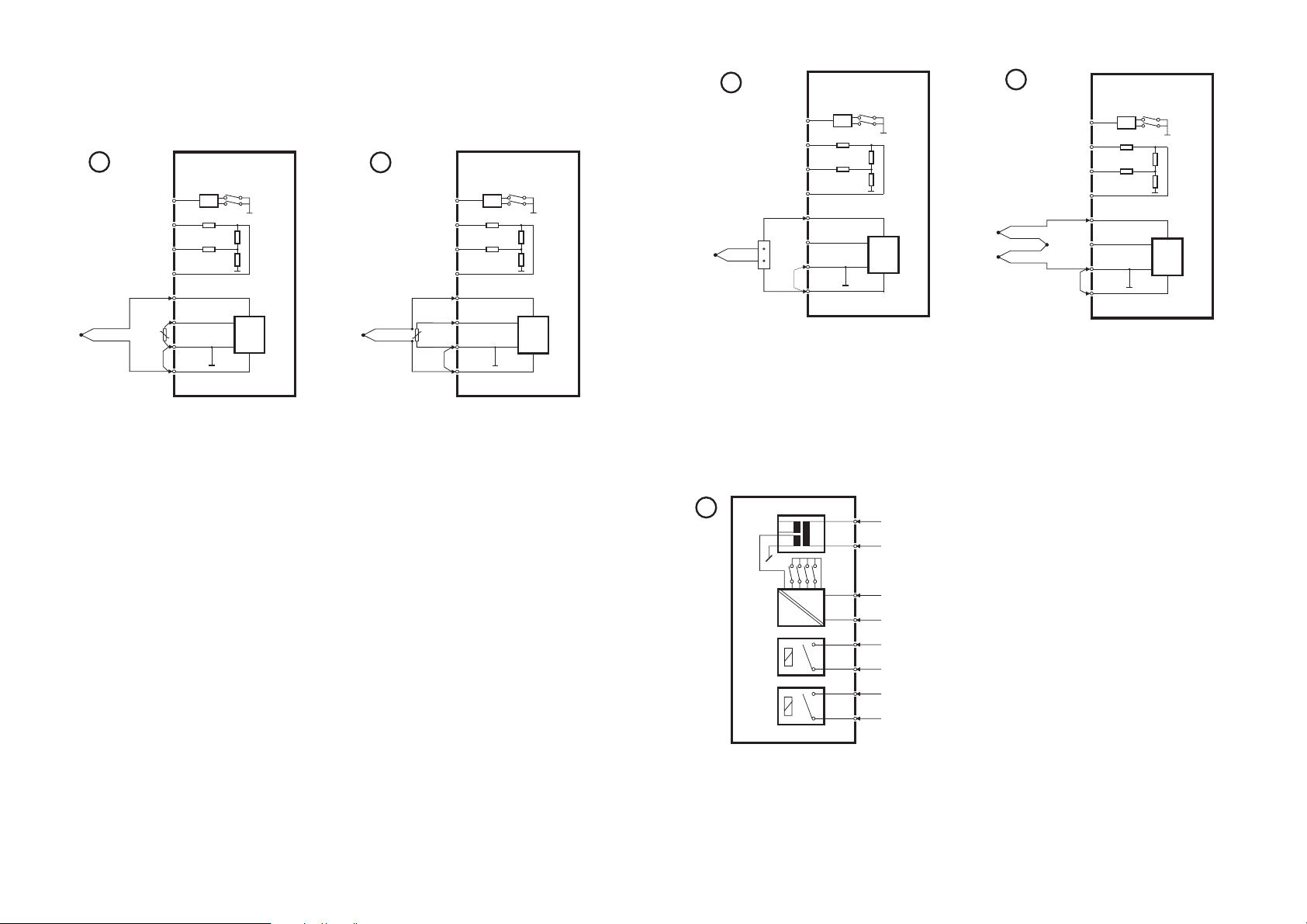

Fortrådningsdiagrammer for termoelementindgang . . . . . 22

Fortrådningsdiagrammer for DC-spændingsindgang. . . . 24

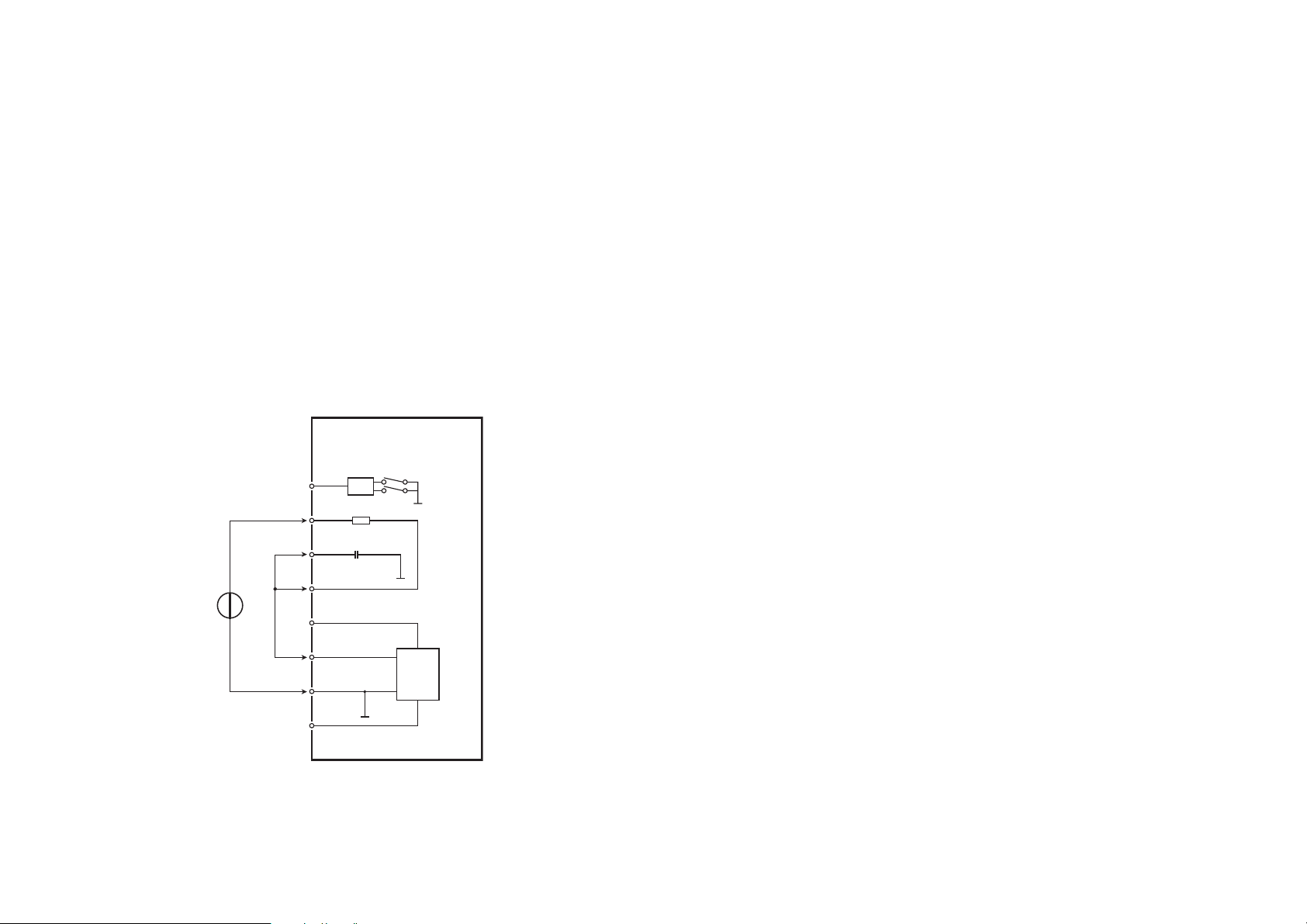

Fortrådningsdiagrammer for DC-strømindgang . . . . . . . . 26

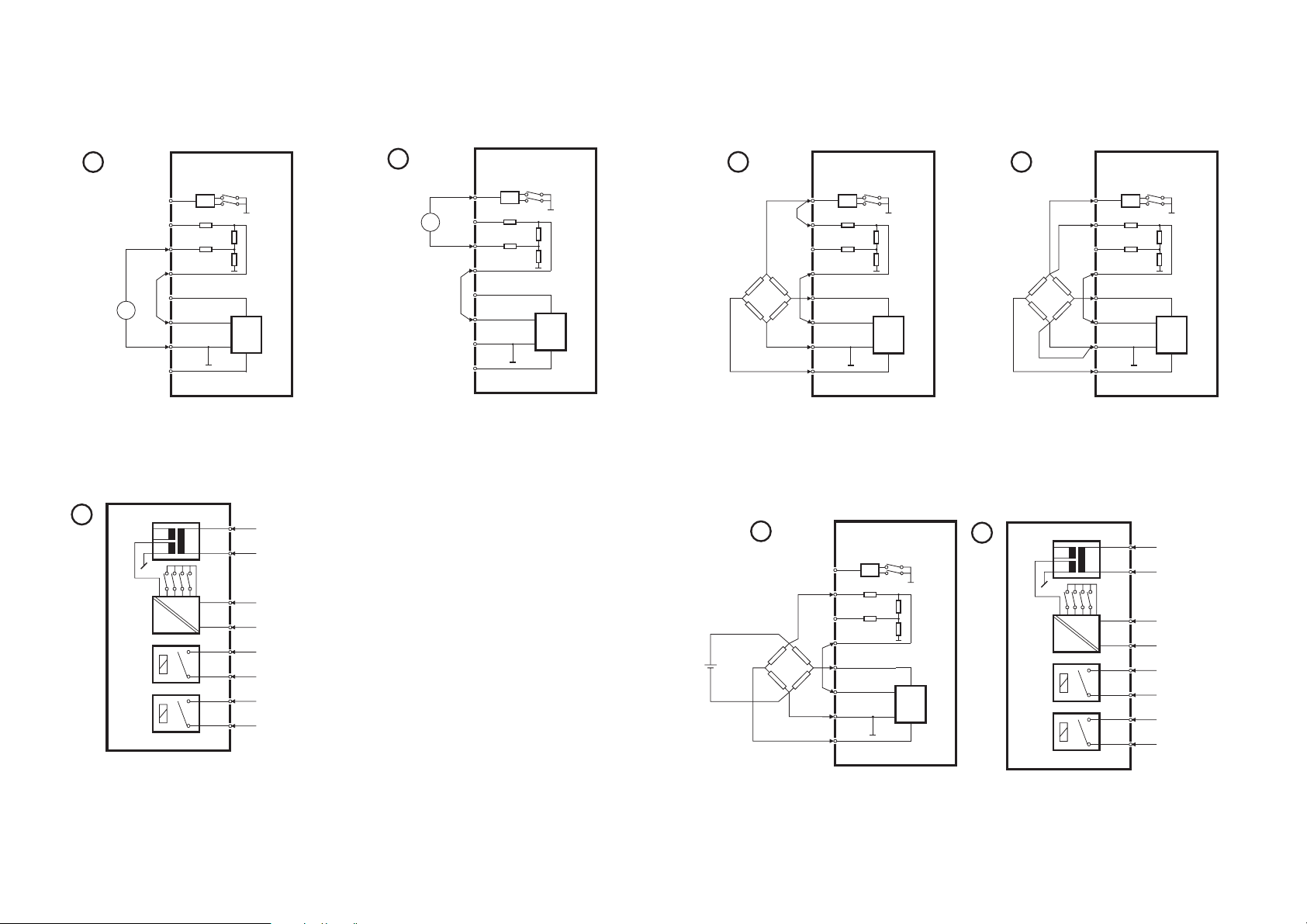

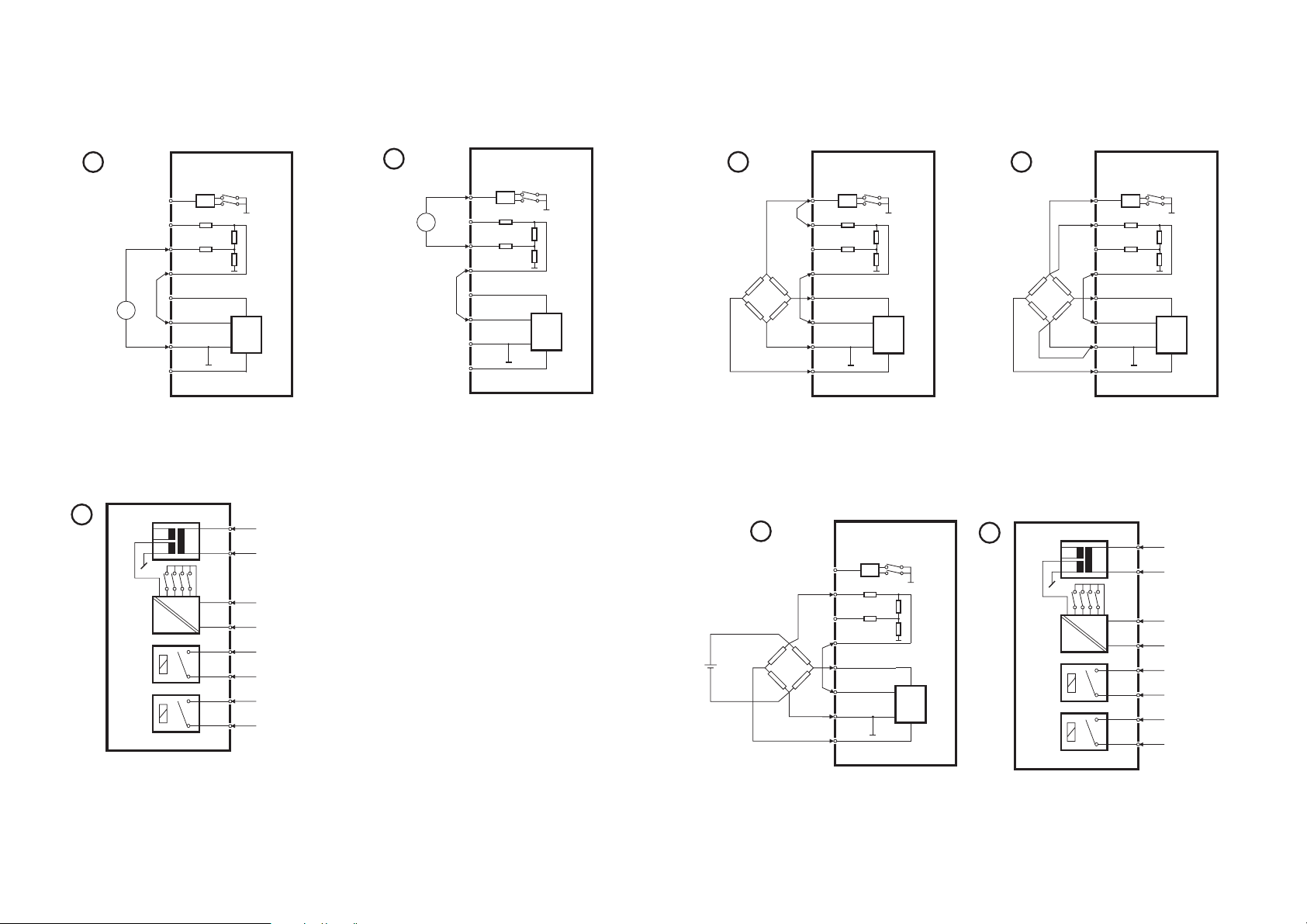

Fortrådningsdiagrammer for DC-broindgang . . . . . . . . . . 27

Appendiks - 5111Hz50 . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Page 3

GENERELT

FARLIG

SPÆNDING

INSTAL-

LATION

ADVARSEL

Dette modul er beregnet for tilslutning til livsfarlige elektriske spændinger. Hvis denne advarsel ignoreres, kan det føre til alvorlig legemsbeskadigelse eller mekanisk ødelæggelse. For at undgå faren for elektriske stød og brand skal manualens sikkerhedsregler overholdes, og vejledningerne skal følges. Specifikationerne må ikke overskrides, og modulet må kun benyttes som beskrevet i det følgende. Manualen skal studeres omhyggeligt, før modulet tages i brug. Kun kvalificeret personale (teknikere) må installere dette modul. Hvis modulet ikke benyttes som beskrevet i denne manual, så forringes modulets beskyttelsesforanstaltninger.

ADVARSEL

Der må ikke tilsluttes farlig spænding til modulet, før dette er fastmonteret og følgende operationer bør kun udføres på modulet i spændingsløs tilstand og under ESD-sikre forhold: Adskillelse af modulet for indstilling af omskiftere og jumpere. Installation, ledningsmontage og -demontage. Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun foretages af PR electronics A/S.

ADVARSEL

For at overholde sikkerhedsafstande må modulet ikke tilsluttes både farlig og ikke-farlig spænding på samme moduls relækontakter. SYSTEM 5000 skal monteres på DIN-skinne efter DIN 46277.

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre til livstruende situationer.

CE-mærket er det synlige tegn på modulets overensstemmelse med direktivernes væsentlige krav.

Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til isolation.

SIKKERHEDSREGLER

DEFINITIONER: Farlige spændinger er defineret som områderne: 75...1500 Volt DC og 50...1000

Volt AC. Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæssigt forsvarligt. Operatører er personer, som under normal drift med produktet skal indstille og betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med indholdet af denne manual.

MODTAGELSE OG UDPAKNING:

Udpak modulet uden at beskadige dette, og sørg for, at manualen altid følger modulet og er tilgængelig. Indpakningen bør følge modulet, indtil dette er monteret på blivende plads. Kontrollér ved modtagelsen, at modultypen svarer til den bestilte.

MILJØFORHOLD:

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning, udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af ventilation. Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolationsklasse II.

INSTALLATION:

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk, advarsler og instruktioner i manualen, og som vil følge disse. Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den lokale forhandler eller alternativt direkte til:

PR electronics A/S, Lerbakken 10, 8410 Rønde, Danmark tlf: +45 86 37 26 77.

Installation og tilslutning af modulet skal følge landets gældende regler for installation af elektrisk materiel bl. a. med hensyn til ledningstværsnit, for-sikring og placering. Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagrammet og sideskiltet.

Ex-moduler er godkendt til brug i forbindelse med installationer i eksplosionsfarlige områder.

Page 4

For moduler, som er permanent tilsluttet farlig spænding, gælder:

For-sikringens maksimale størrelse er 10 A og skal sammen med en afbryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at den afbryder spændingen til modulet.

Produktionsår fremgår af de to første cifre i serienummeret.

KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger udføres i henhold til denne manual, og teknikeren skal benytte sikkerheds-mæssigt korrekte værktøjer og instrumenter.

OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hermed at følgende produkt:

Type: 5111 Navn: Universal transmitter

er i overensstemmelse med følgende direktiver og standarder:

BETJENING UNDER NORMAL DRIFT:

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det er let at betjene.

RENGØRING:

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destilleret vand eller sprit.

ANSVAR:

I det omfang, instruktionerne i denne manual ikke er nøje overholdt, vil kunden ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede salgsaftale, mod PR electronics A/S.

EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326

Denne erklæring er udgivet i overensstemmelse med EMC-direktivets paragraf

10, stk. 1. For specifikation af det acceptable EMC-niveau henvises til modulets elektriske specifikationer.

Lavspændingsdirektivet 73/23/EØF og senere tilføjelser

EN 61010-1

ATEX-direktivet 94/9/EF og senere tilføjelser

EN 50014, EN 50020 og EN 50281-1-1 ATEX-certifikat: DEMKO 01ATEX130321

Bemyndiget organ for CENELEC / ATEX: UL International Demko A/S 0539

Rønde, 6. sep. 2006 Peter Rasmussen Producentens underskrift

Page 5

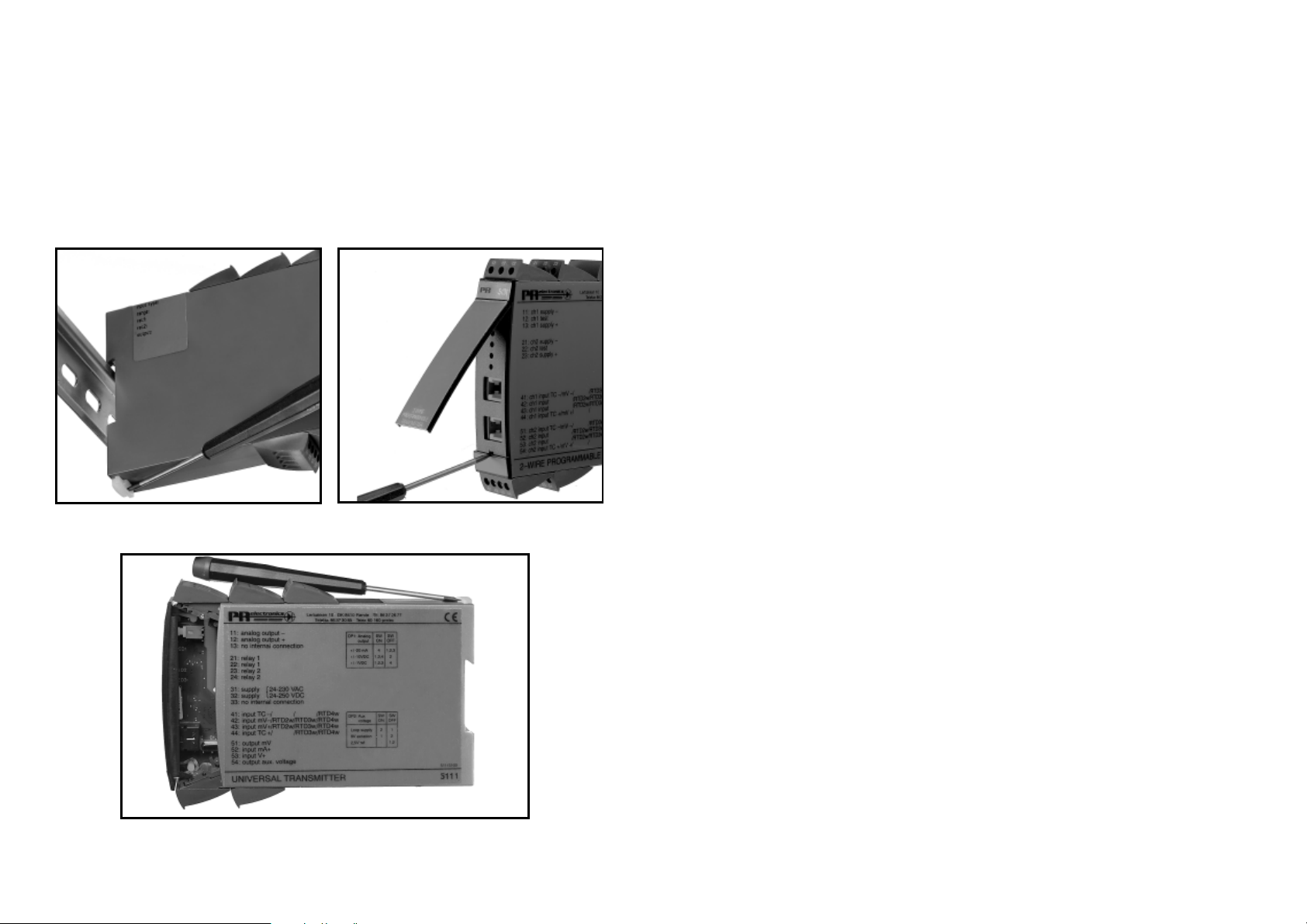

ADSKILLELSE AF SYSTEM 5000

UNIVERSAL TRANSMITTER 5111

Husk først at demontere tilslutningsklemmerne med farlig spænding. Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på billede 1. Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i frontpladen, se billede 2. Nu kan switche og jumpere ændres. Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.

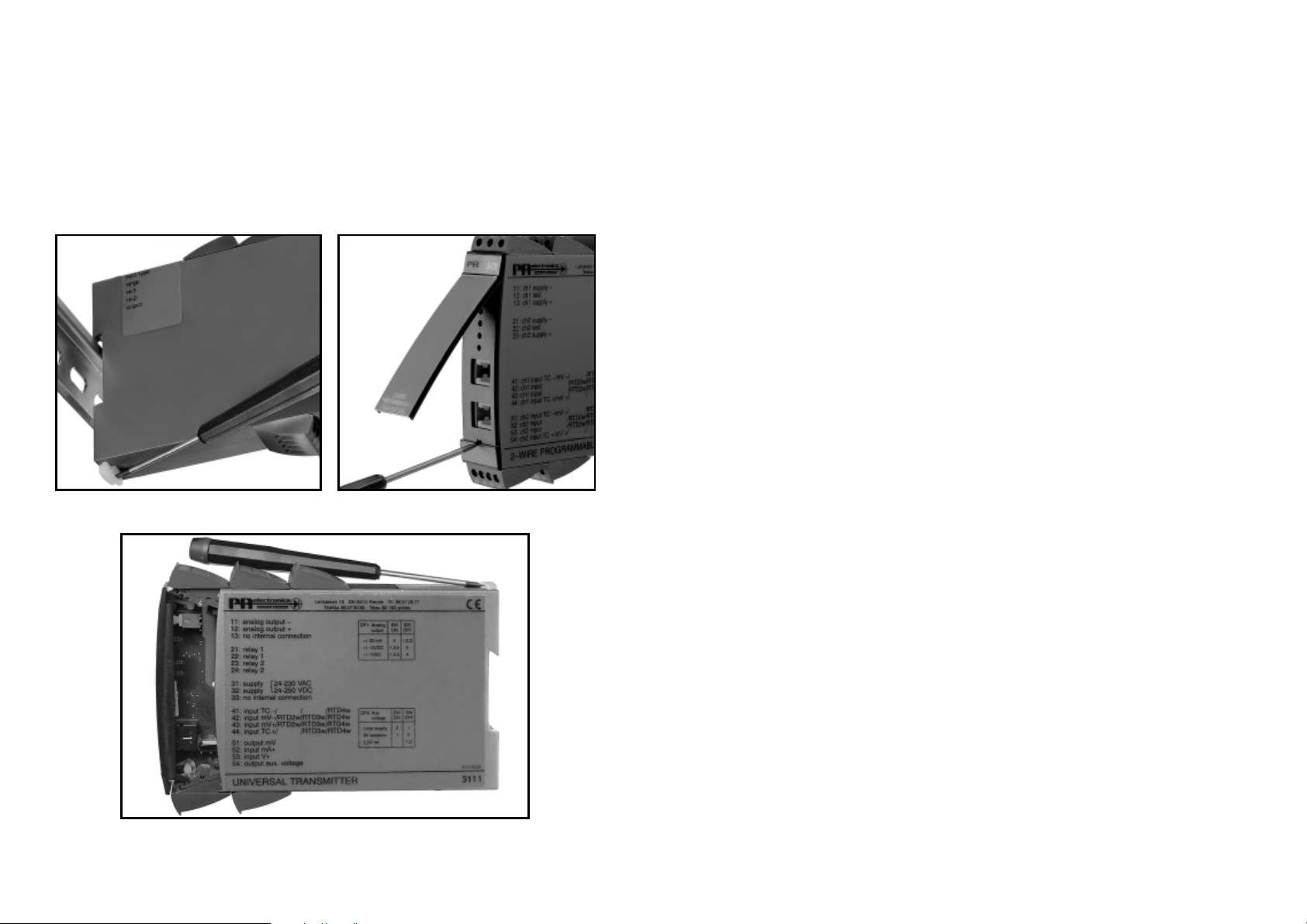

Billede 1: Frigørelse fra DIN-skinne.

Billede 3: Adgang til programmeringsstik.

• Programmerbar via standard PC

• Galvanisk adskilt, ATEX EEx som option

• Grænsekontakter som option

• For DIN-skinne montering

• Universel spændingsforsyning

• Aftagelige klemmer

GENERELT:

PRetrans transmitteren konfigureres til den aktuelle opgave ved hjælp af en PC med opsætningsprogrammet PReset 5000 med tilhørende optisk link til kommunikation mellem transmitter og en DOS-baseret PC. Opto Link 5901 er et konfigurationskit med optisk link og PC kabel, samt programmet PReset 5000, for opsætning af 5111 og 5511. Transmitteren leveres færdigkonfigureret efter specifikation, eller man kan vælge selv at konfigurere ved hjælp af PReset 5000 programmet. Transmitterens indgang kan programmeres som TC-, RTD- og mod standsindgang samt unipolær eller bipolær mV-, mA- og spændingsindgang. Ud gangen kan vælges mellem unipolært / bipolært strøm- eller spæn dings signal. Med relæ-optionen er det muligt at indlægge grænseværdier og få digitale on/off signaler i forbindelse med temperaturfølere eller strøm- / spændingssignaler. Yderligere er det muligt at indlægge specielle lineariseringstabeller f.eks. i forbindelse med måling på ulineære signaler.

Billede 2: Udtagelse af print.

INDGANGSTYPER: Termoelementindgang: (TC) med 15 bit bipolær opløsning for standard ter-

moelementer i temperaturområder efter standarderne IEC 584, DIN 43710 eller ASTM E988-90. CJC-kompensering med Pt100 føler i tilslutningsklemme (option - type nr. 5912), ekstern Pt100 føler eller fast CJC (termostatboks). Mulighed for følerfejlsdetektering.

RTD-indgang i områder med 16 bit opløsning for Pt100, Ni100 i temperaturområder efter standarden IEC 751 / DIN 43760. Mulighed for op sæt n ing i multipla af hovedtypen (f.eks. Pt50 og Ni1000). Automatisk kabelkompensering ved 3- eller 4-leder følertilslutning. Ved 2-leder følertilslutning er det muligt at udkompensere kabelmodstand via kalibreringsknap i front. Mulighed for følerfejlsdetektering.

Page 6

Modstandsindgang i områder med 16 bit opløsning for Ohmsk modstandsmåling. Max. område 5 kΩ. Kabelkompensering ved 3- eller 4-leder tilslutning. 0% og 100% proceskalibrering er mulig via kalibreringsknap i front. Mulighed for kabelbrudsdetektering.

ELEKTRISKE SPECIFIKATIONER - TYPE 5111:

Specifikationsområde:

-20°C til +60°C

Strømindgang i områder med 15 bit bipolær opløsning for DC-strømsignaler. 0% og 100% proceskalibrering er mulig via kalibreringsknap i front. Mulighed for kabelbrudsdetektering på 4...20 mA signaler.

Spændingsindgang i områder med 15 bit bipolær opløsning for DC-spændingssignaler, 3-leder potentiometer, vejeceller, tryktransducere o.lign. 0% og 100% proceskalibrering er mulig via kalibreringsknap i front.

HJÆLPEFORSYNINGER:

(Vælges med interne DIP-switche).

2-trådsforsyning 16 VDC / 20 mA til forsyning af 2-trådstransmitter.

Referencespænding 2,5 VDC, 15 mA som reference for 3-leder potentiometre

f.eks. som tilbageføring fra analoge ventiler.

Excitationsspænding 8 VDC, 25 mA til forsyning af vejecelle, tryktransducer o.lign.

UDGANGE:

(Vælges med interne DIP-switche).

Strømudgang med 13 bit bipolær opløsning programmerbar i området ±20 mA. Maximum nulpunktsforskydning (offset) er 75% af max. udgangsværdi.

Spændingsudgang med 13 bit bipolær opløsning i områderne ±1 VDC eller ±10 VDC. Max. belastning 20 mA. Maximum nulpunktsforskydning (offset) er 75% af max. udgangsværdi.

Relæudgange (relæ 1 og 2) vælges som slutte- eller brydefunktion. Relæerne kan benyttes som grænsekontakt eller følerfejlsalarm for TC-, RTD-, modstandsindgang og strømindgang.

STATUSINDIKERING:

Grøn lysdiode i kabinettets front indikerer med blinkende lys, at transmitteren fungerer korrekt. Ved aktivering af kalibreringsknap i front lyser den grønne lysdiode konstant. Gule lysdioder lyser for aktivt udgangsrelæ.

Fælles specifikationer:

Forsyningsspænding .................................. 21,6...253 VAC

19,2...300 VDC

Frekvens ..................................................... 50...60 Hz

Egetforbrug ................................................ 2,5 W

Max. forbrug ............................................... 3 W

Sikring ........................................................ 400 mA T / 250 VAC

Isolationsspænding, test / drift .................. 3,75 kVAC / 250 VAC

Kommunikationsinterface ........................... Opto Link 5901

Signal- / støjforhold .................................... Min. 60 dB

Signaldynamik, indgang ............................. 23 bit

Signaldynamik, udgang ..............................

Reaktionstid (programmerbar)

min. ........................................................ Opdateringstid x 2,5

max. ....................................................... 250 s

Kalibreringstemperatur ............................... 20...28°C

Temperaturkoefficient ................................. < ±0,01% af span/°C

Linearitetsfejl .............................................. < 0,1% af span

Virkning af forsyningsspændings-

ændring ...................................................... < 0,001% af span/%V

Hjælpespændinger:

2-trådsforsyning ......................................... 16 VDC / 20 mA

Referencespænding ................................... 2,5 VDC ±0,5% / 15 mA

Excitationsforsyning ................................... 8,0 VDC ±0,5% / 25 mA

EMC-immunitetspåvirkning ........................ < ±0,5%

Ledningskvadrat (max.) .............................. 1 x 2,5 mm

Klemskruetilspændingsmoment ................. 0,5 Nm

Relativ luftfugtighed ................................... < 95% RH (ikke kond.)

Mål (HxBxD) ............................................... 109 x 23,5 x 130 mm

DIN-skinne type .......................................... DIN 46277

Tæthedsgrad (kabinet / klemmer) .............. IP50 / IP20

Vægt ........................................................... 250 g

16 bit

flerkoret ledning

Page 7

Elektriske specifikationer - indgang: TC-indgang:

Min. Max. Min Type temperatur temperatur span Norm

B +400°C +1820°C 200°C IEC584 E -200°C +1000°C 50°C IEC584 J -210°C +1200°C 50°C IEC584 K -180°C +1372°C 50°C IEC584 L -200°C +900°C 50°C DIN43710 N -180°C +1300°C 100°C IEC584 R -50°C +1760°C 200°C IEC584 S -50°C +1760°C 200°C IEC584 T -200°C +400°C 50°C IEC584 U -200°C +600°C 50°C DIN43710 W3 0°C +2300°C 200°C ASTM E988-90 W5 0°C +2300°C 200°C ASTM E988-90

Max. nulpunktsforskydning (offset) ............ 75% af valgt max. værdi

Følerfejlsstrøm ............................................ Nom. 5 µA

Opdateringstid (int. / ekst. CJC / diff.) ....... 250 ms

Primær nøjagtighed:

Type E,J,K,L,N,T,U ...................................... < ±0,5°C

Type B,R,S,W3,W5 ..................................... < ±2°C

Kompenseringsnøjagtighed (CJC) ............. < ±0,5°C

Temperaturkoefficient: Type E,J,K,L,N,T,U

span < 500°C ......................................... ±0,05°C/°C

span > 500°C ......................................... ±0,01% af span/°C

Type B,R,S,W3,W5 ..................................... 0,2°C/°C

Følerfejlsdetektering ................................... Ja

omg.

RTD-indgang:

RTD- Min. Max. Min. type temperatur temperatur span Norm

Pt -200°C +850°C 25°C IEC 60751 Ni -60°C +250°C 25°C DIN 43760

Max. nulpunktsforskydning (offset) ............ 75% af valgt max. værdi

Kabelmodstand pr. leder (max.) ................. 50 Ω

Følerstrøm .................................................. Nom. 0,4 mA

Opdateringstid:

2- og 4-leder .............................................. 100 ms

3-leder og differens .................................... 250 ms

Primær nøjagtighed .................................... ±0,2°C

Temperaturkoefficient:

span < 100°C ......................................... ±0,01°C/°C

span > 100°C ......................................... ±0,01% af span/°C

Virkning af følerkabelmodstand

3- / 4-leder ................................................. < 0,002 Ω/Ω

Følerfejlsdetektering ................................... Ja

omg.

Lineær modstandsindgang:

Måleområde ............................................... 0...5 kΩ

Min. måleområde (span)

2- / 4-leder ................................................. 10 Ω

3-leder og differens .................................... 50 Ω

Max. nulpunktsforskydning ........................ 75% af valgt max. værdi

Max. kabelmodstand per leder .................. 50 Ω

Følerstrøm .................................................. Nom. 0,4 mA

Opdateringstid (2- / 4-leder) ...................... 100 ms

Opdateringstid (3-leder / diff.) .................... 250 ms

Virkning af følerkabelmodstand

3- / 4-leder ................................................. < 0,002 Ω/Ω

Følerfejlsdetektering ................................... Ja

Spændingsindgang:

Måleområde ............................................... -250...+250 VDC

Min. måleområde (span) ............................. 20 mV

Max. nulpunktsforskydning ........................ 75% af valgt max. værdi

Indgangsmodstand (Vin ≤ 2,4 V) ................ Nom. 10 MΩ

(Vin > 2,4 V) ............... Nom. 5 MΩ

Opdateringstid (uden linearisering) ............ 50 ms

Opdateringstid (med linearisering) ............. 100 ms

Broindgang:

Måleområde ............................................... -70...+70 mV

Min. måleområde (span) ............................. 5 mV

Max. nulpunktsforskydning ........................ 75% af valgt max. værdi

Indgangsmodstand .................................... Typ. 500 kΩ

Opdateringstid (uden linearisering) ............ 200 ms

Opdateringstid (med linearisering) ............. 250 ms

Strømindgang:

Måleområde ............................................... -100...+100 mA

Min. måleområde (span) ............................. 2 mA

Max. nulpunktsforskydning ........................ 75% af valgt max. værdi

Page 8

Indgangsmodstand .................................... Nom. 10 Ω + PTC 10 Ω

Opdateringstid (uden linearisering) ............ 50 ms

Opdateringstid (med linearisering) ............. 100 ms

Kabelbrudsdetektering (4...20 mA) ............ Ja

Elektriske specifikationer - udgang: Strømudgang:

Signalområde ............................................. -20...+20 mA

Min. signalområde (span) ........................... 5 mA

Max. nulpunktsforskydning ........................ 75% af valgt max. værdi

Belastning (max.) ........................................ 20 mA / 600 Ω / 12 VDC

Belastningsstabilitet ................................... < ±0,01% af span/100 Ω

Strømbegrænsning ..................................... 23,5 mA

Spændingsudgang:

Signalområde ............................................. -10...+10 VDC

Min. signalområde (span) ........................... 0,25 VDC

Max. nulpunktsforskydning ........................ 75% af valgt max. værdi

Belastning (max.) ........................................ 10 VDC / 20 mA

Strømbegrænsning ..................................... 40 mA

Spændingsbegrænsning ............................ 11,5 VDC

Relæudgange:

Max. spænding .......................................... 250 VRMS

Max. strøm ................................................. 2 A / AC

Max. AC effekt ............................................ 500 VA

Max. AC effekt Ex-version 5111B .............. 100 VA

Max. strøm ved 24 VDC ............................. 1 A

Føler- / kabelfejlsindikering:

Analog udgang upscale ............................ Max. værdi +10%

Analog udgang downscale ......................... Min. værdi -10%

Analog udgang ........................................... Hold

Relæudgang ............................................... ON / OFF / Hold

Ex- / I.S-data for 5111B, alle typer

Klemme 31, 32; 11, 12; 21, 22 og 23, 24:

Um .............................................................. : 250 V

2-trådsforsyning (klemme 54 til 52) og 3-tråds potentiometer (klemme 54, 43 til 42):

Uo ............................................................... : 28 VDC

Io ................................................................. : 93 mADC

Po ............................................................... : 650 mW

Lo ............................................................... : 4,7 mH

Co ............................................................... : 80 nF

Vejecelle (klemme 54, 53, 51, 44, 43 og 41 til 42):

Uo ............................................................... : 28 VDC

Io ................................................................. : 110 mADC

Po ............................................................... : 650 mW

Lo ............................................................... : 4,2 mH

Co ............................................................... : 80 nF

V, mA, TC, RTD (klemme 53, 52, 51, 44, 43 og 41 til 42):

Uo ............................................................... : 7,5 VDC

Io ................................................................. : 23 mADC

Po ............................................................... : 45 mW

Lo ............................................................... : 160 mH

Co ............................................................... : 11 µF

EEx- / I.S.-godkendelser:

DEMKO 01ATEX130321 .............................. II (1) GD

[EEx ia] IIC

Anvendes for zone ...................................... 0, 1, 2, 20, 21 eller 22

GOST R godkendelse:

Standard: VNIIM .......................................... Cert. no. Ross DK.ME48.V01899

Ex: VNIIFTRI ................................................ Cert. no. Ross DK.GB06.V00100

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF

Emission og immunitet ...................... EN 61326

LVD 73/23/EØF ........................................... EN 61010-1

PELV/SELV .................................................. IEC 364-4-41 og EN 60742

ATEX 94/9/EF ............................................. EN 50014, EN 50020 og

EN 50281-1-1

Af span = Af det aktuelt valgte område

Page 9

BESTILLINGSSKEMA:

MEKANISKE SPECIFIKATIONER:

Type Version Udgangsoption

5111 Standardversion : A

ATEX-version : B

Kun analog udgang : 1

Analog udgang + 2 relæer : 2

Bemærk!

Husk at bestille CJC-stik type 5912 eller 5912EEx i forbindelse med TC-indgange med intern CJC.

Bestilling: 5111Hz50 (specialudgave af 5111 - se appendiks side 28).

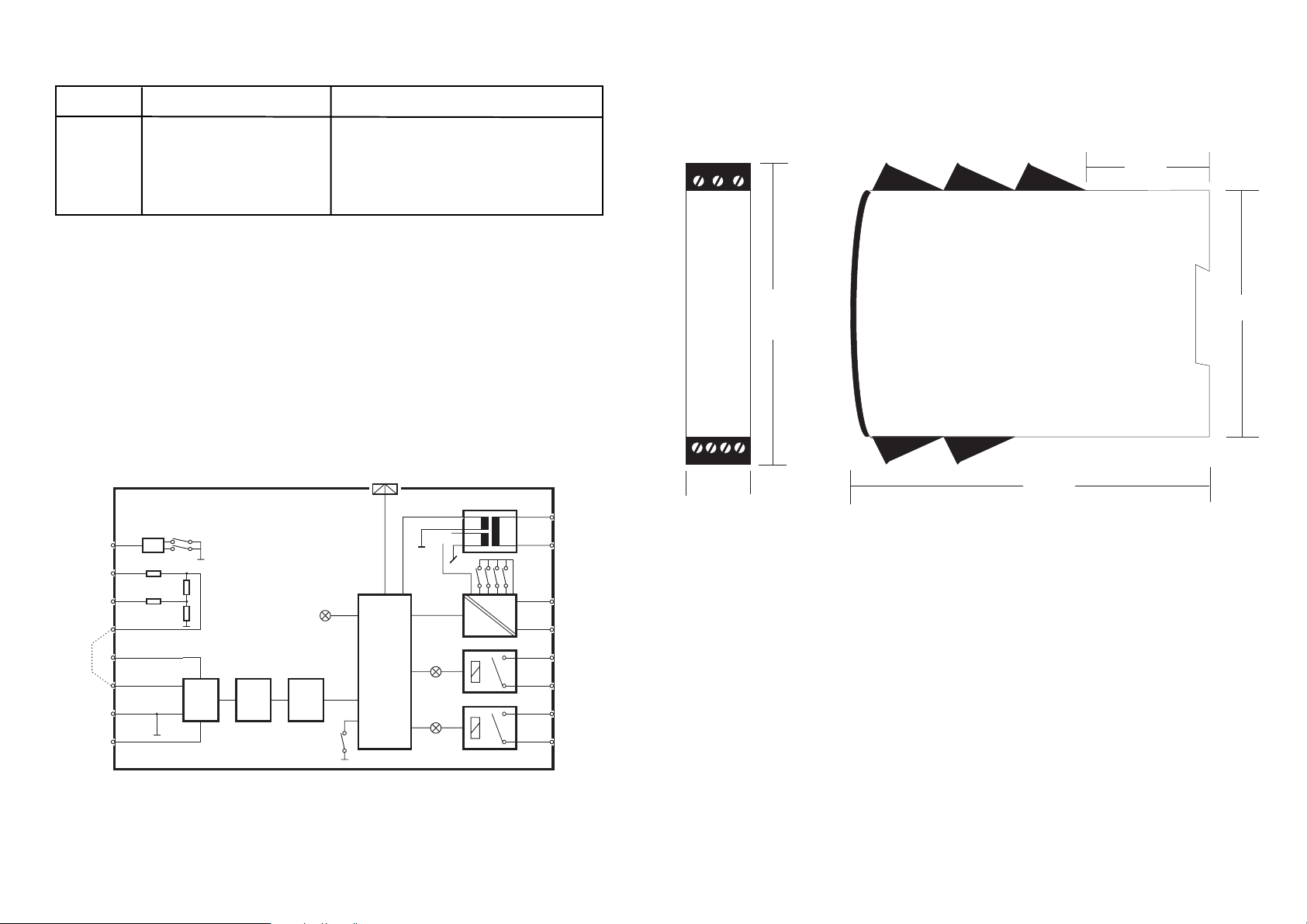

BLOKDIAGRAM:

↓↓

Opto Link

5 M

Vreg

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

A/DPGA

kalibrer SW 1

grøn

CPU

DP 1

RE 1

gul

RE 2

gul

hjælpespænding

spændingsindgang

strømindgang

mV-udgang

R/RTD/TC indgang +

mV-indgang +

indgang -

R/RTD/TC indgang -

5111

forsyning

analog udgang -

analog udgang +

relæ 1

relæ 2

24...230 VAC

24...250 VDC

11 12

41 424344

23.5 mm

110 mm

45 mm

90 mm

130 mm

Page 10

KLEMMEPLACERING:

HARDWAREPROGRAMMERING:

DP2: Hjælpespænding SW ON SW OFF

2-trådsforsyning 2 1 8 V excitation 1 2 2,5 V ref. - 1, 2

DP1: Analog udgang SW ON SW OFF

Udgang ±20 mA 4 1, 2 , 3 Udgang ±10 VDC 1, 3, 4 2 Udgang ±1 VDC 1, 2, 3 4

FORTRÅDNINGSVEJLEDNING

PRetrans 5111 er en universal transmitter, som kan leveres færdigkonfigureret med indgangs- / udgangsparametre i overensstemmelse med din ordre. I PRetrans 5111 findes i plastlomme udskrift af konfigurering fra fabrik. Vha. PReset programmet inkl. Opto Link 5901 og en PC kan du selv konfigurere PRetrans 5111. Detaljeret vejledning findes i PReset manualen. PRetrans 5111 manualen indeholder fortrådningsdiagrammer, grupperet efter indgangstyper. PRetrans 5111 kan udover standard eller ATEX EEx-version leveres som følgende: 5111-1- uden grænsekontakter og 5111-2- med 2 grænsekontakter.

På PRetrans 5111 er indgangsstikkene placeret i transmitterens bund. Udgangs- og forsyningsstikkene i transmitterens top.

LYSDIODE INDIKERING

Grøn lysdiode giver blinkende lys under normal drift. Når der kommunikeres til / fra PRetrans 5111, slukkes lysdioden, mens der kommunikeres. Gul lysdiode lyser konstant, når det pågældende relæ er trukket.

Page 11

DEMONTERING

Frontdækslet afmonteres ved at stikke en lille skruetrækker ind i hullet øverst på dækslet og vippe skruetrækkeren forsigtigt opad. Printet inkl. stik kan tages ud af huset ved at frigøre låsen - det øverste DIN-skinnebeslag - og forsigtigt trække printet ud af huset. Det er nødvendigt at afmontere printet, når dip-switchindstillingerne skal ændres.

KABELKOMPENSERING 2-LEDER RTD-INDGANG

Når “ekstern kalibrering” er aktivt konfigureret i PReset, er det muligt at kompensere for kabelmodstanden i 2-leder RTD-indgang. Dette gøres på følgende måde:

1. Kortslut RTD.

2. Afmonter frontdækslet og aktiver sw. 1.

3. Fjern kortslutning på RTD.

PRetrans 5111 kompenserer nu for den aktuelle kabelmodstand. Funktionen kan gøres inaktiv vha. PReset.

PROCESKALIBRERING 0% OG 100% ELLER KUN 0% (fungerer ikke for RTD- og TC-indgang)

Når option “Front programmering” er aktivt konfigureret i PReset, er det muligt at foretage følgende proceskalibreringer på baggrund af aktuelt valg i PReset. Bemærk: Indgang 0% og 100% skal være valgt større end det proceskalibrerede span.

0% OG 100% PROCESKALIBRERING:

1. Påtryk PRetrans 5111 den aktuelle 0% værdi.

2. Afmonter frontdækslet, aktiver sw. 1 og afvent at LED slukker.

3. Påtryk PRetrans 5111 den aktuelle 100% værdi.

4. Aktiver sw. 1, LED vil herefter atter blinke.

PRetrans 5111’s indgang er nu skaleret iht. de aktuelle procesværdier.

0% PROCESKALIBRERING:

1. Påtryk PRetrans 5111 den aktuelle 0% værdi.

2. Afmonter frontdæksel og aktiver sw. 1 to gange indenfor 5 s, LED vil herefter atter blinke.

FUNKTIONER VED FEJL

Status Aktion

Ingen forsyningsspænding:

Forsyningsspændingstilslutning:

OBS forsy nings spænding en

skal have været af brudt i min. 5 s for at op nå korrekt genstart.

Varmstart reset p.g.a.:

Forsyningsspændingsdrop eller watchdog time-out.

EEprom data fejl:

Følerfejl ved indgang:

Lin R, Pt100, TC og 4...20 mA

Hardwarefejl:

Konstant reset p.g.a. EEprom-, A/D konverter- eller microproces sorfejl.

Hardwarefejl:

Konstant reset p.g.a. kortsluttet krystal.

Grøn LED slukket. Relæer deaktiveret. Analog udgang 0 mA / 0 V.

Grøn LED blinker med 5...20 Hz. Relætilstande i.h.t indgangsværdi. Analog udgang i.h.t. indgangsværdi.

Grøn LED lyser konstant, indtil ny forsy nings spændingstilslutning. Relæer deaktiveret i 1 s, derefter i.h.t. indgangsværdi. Analog udgang -23 mA / -1,2 V / -11,5 V i max. 1 s, derefter i.h.t. indgangsværdi.

Grøn LED slukket. Relæer deaktiveret. Analog udgang 0 mA / 0 V.

Grøn LED blinker med 5...20 Hz. Relætilstande i.h.t konfigurering ved følerfejl. Analog udgang i.h.t. konfigurering ved følerfejl.

Grøn LED blinker med ca. 1 Hz. Relæer deaktiveret. Analog udgang -23 mA / -1,2 V / -11,5 V.

Grøn LED blinker med ca. 1 Hz. Relæer skifter mellem deaktiveret i 1 s og tidligere tilstand. Analog udgang -23 mA / -1,2 V / -11,5 V.

Page 12

Potmeter RTD

FORTRÅDNINGSDIAGRAMMER

FOR RTD- OG MODSTANDSINDGANG

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Potmeter RTD

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

PR 5111

RE 1

RE 2

DP 1

forsyning

24...230 VAC /

24...250 VDC

forsyning

analog udgang -

analog udgang +

relæ 1

relæ 2

Fortrådning af strømforsyning, analog udgang og relæudgange.

2-leder indgang for RTD-temperaturføler og variabel modstand (potentiometer).

Potmeter RTD

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

4-leder indgang for RTD-temperaturføler og variabel modstand (potentiometer).

3-leder indgang for RTD-temperaturføler og variabel modstand (potentiometer).

høj

lav

kold

PR 51 11

varm

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Differensindgang for RTD-temperaturfølere og variable modstande (potentiometre).

Page 13

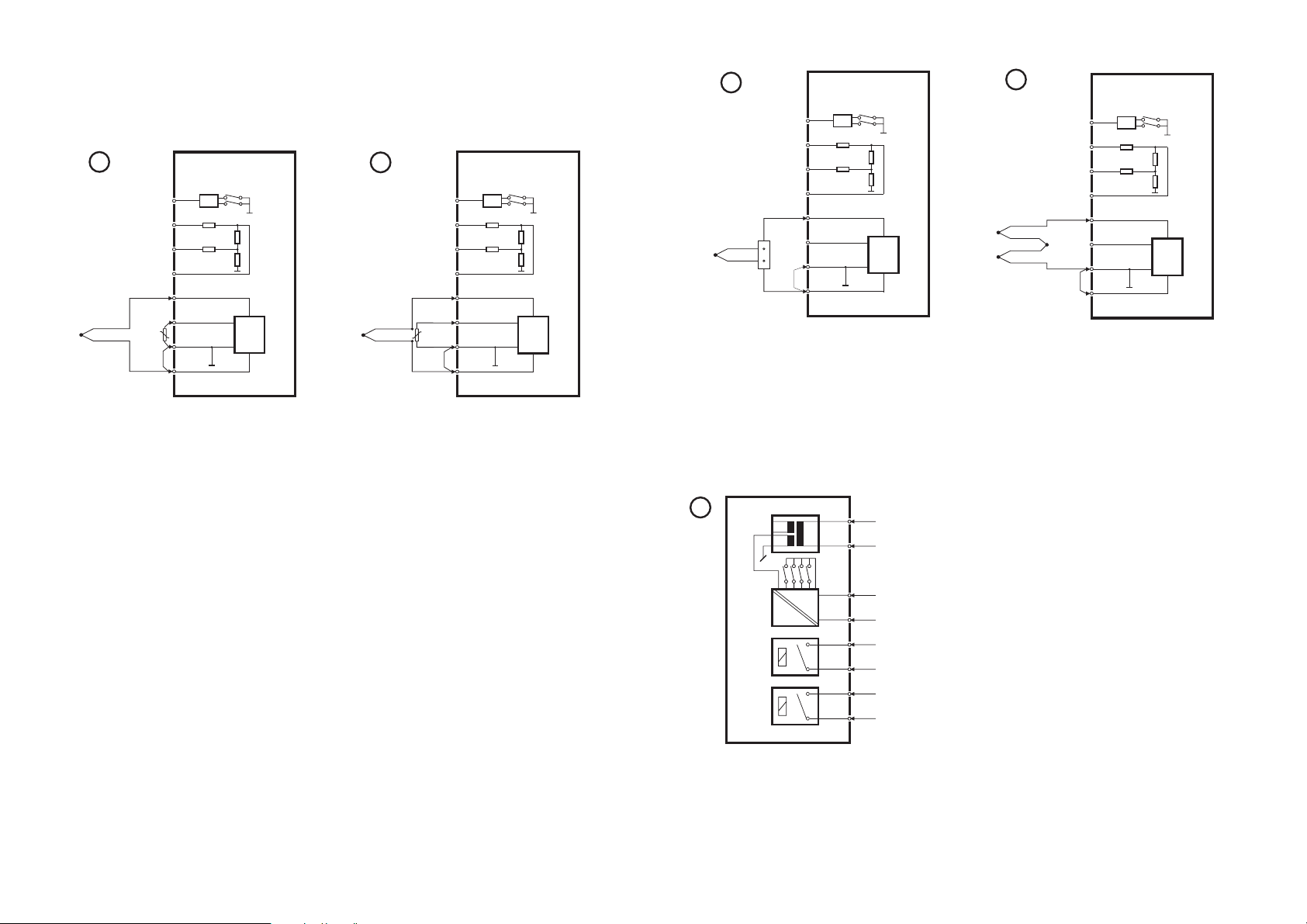

FORTRÅDNINGSDIAGRAMMER

FOR TERMOELEMENTINDGANG

TC-temperaturfølerindgang med koldt loddestedskompensering (CJC) i stik. Der benyttes CJCstik type nr. 5912 eller 5912EEx. Bemærk! Klemme 41 og 42 skal forbindes med lus.

PR 51 11

Vreg

5 M

PTC

PT100

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Pt100

PR 5 11 1

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

TC-temperaturfølerindgang med ekstern koldt lodde steds kompensering (CJC). Der benyttes Pt100-element i overgangen mellem TC og kobberklemmer.

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

TC-temperaturfølerindgang uden koldt loddestedskompensering. Der forventes at være konstant temperatur i overgangen mellem TC og kobberklemmer.

PR 5111

forsyning

24...230 VAC /

24...250 VDC

varm

kold

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

Differensindgang for TC-temperaturfølere. Koldt loddested (CJC) kompenseres via TC.

DP 1

analog udgang -

RE 1

RE 2

analog udgang +

relæ 1

relæ 2

Fortrådning af strømforsyning, analog udgang og relæudgange.

Page 14

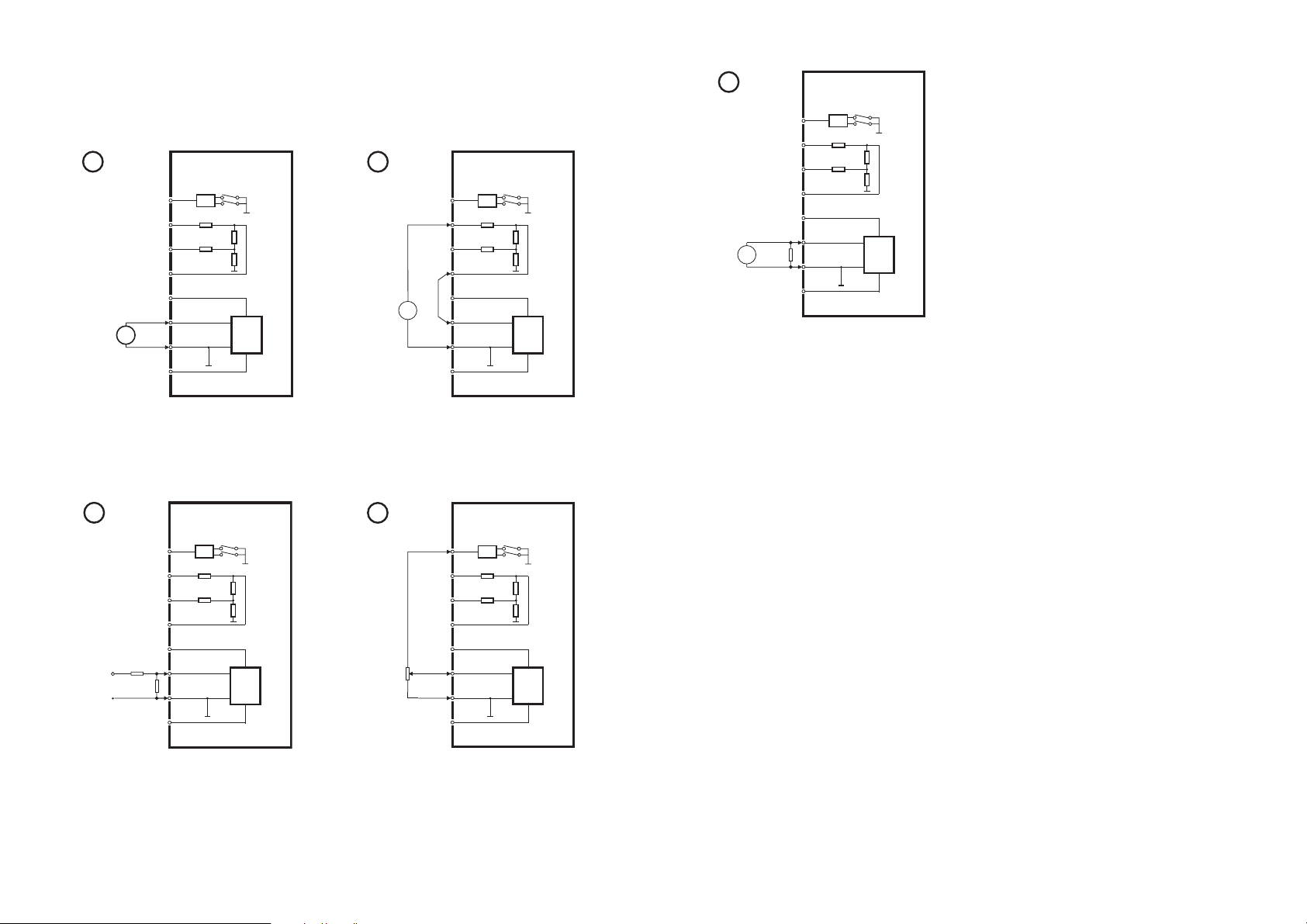

FORTRÅDNINGSDIAGRAMMER

FOR DC-SPÆNDINGSINDGANG

Bipolær spændingsindgang for

±20 mV ≤ span ≤ ±2400 mV.

PR 5 111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Bipolær spændingsindgang for

±2400 mV ≤ span ≤ ±240 V.

R ekst.

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

Bipolær spændingsindgang for strøm span > ±100 mA. Ekstern shunt beregnes:

±20 mV ≤ VR

≤ ±2400 mV.

ext.

R2 ekst.

PR 5111

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

R1 ekst.

Bipolær spændingsindgang for span > 240 V. Ekstern spændingsdeler beregnes:

±20 mV ≤ VR2 ≤ ±2400 mV.

PR 5111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

3-leder potentiometerindgang. Hjælpespænding (DP2) indstilles på 2,5 V ref.

Page 15

FORTRÅDNINGSDIAGRAMMER

2-t råd s-

tra nsm itt er

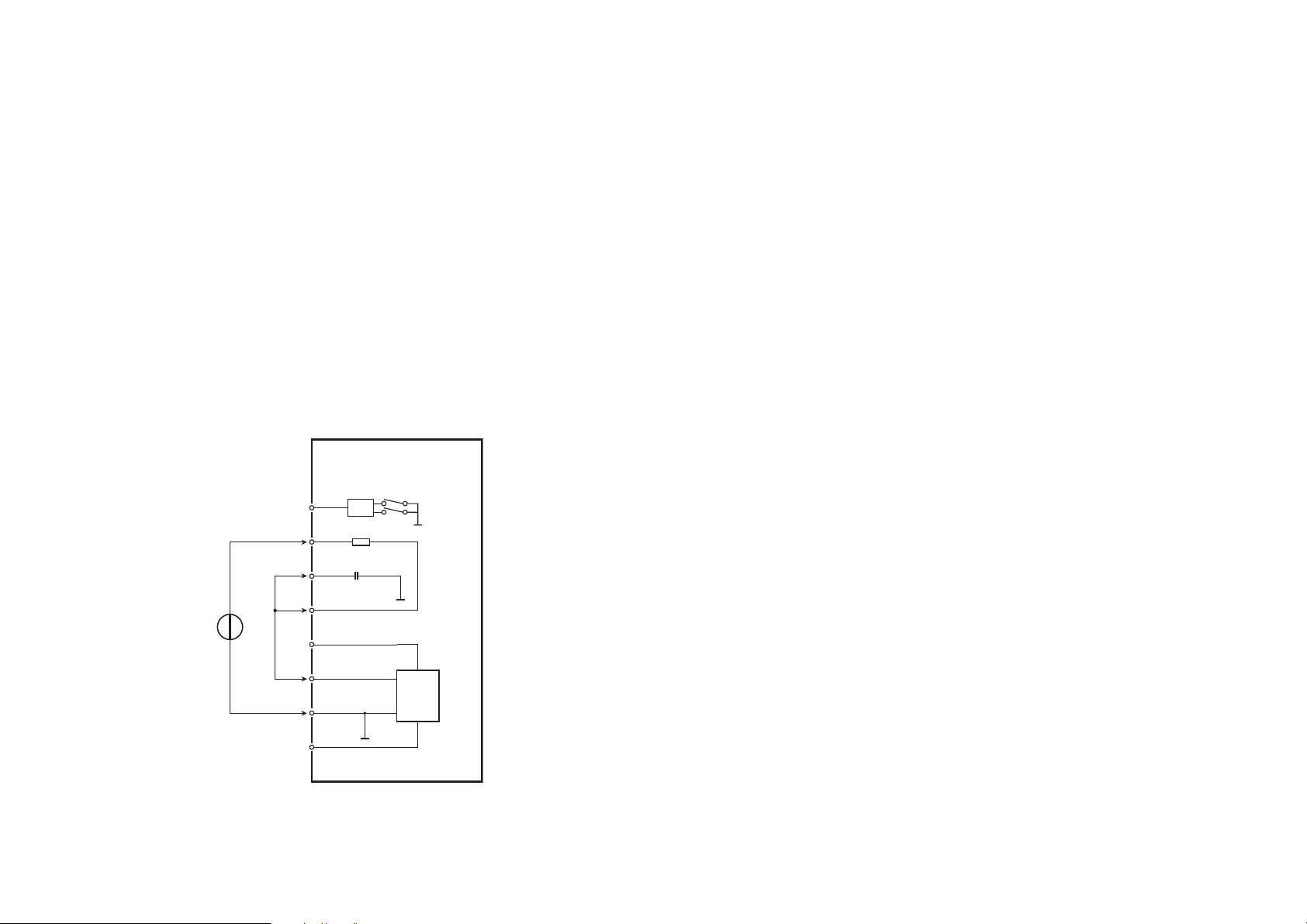

FORTRÅDNINGSDIAGRAMMER

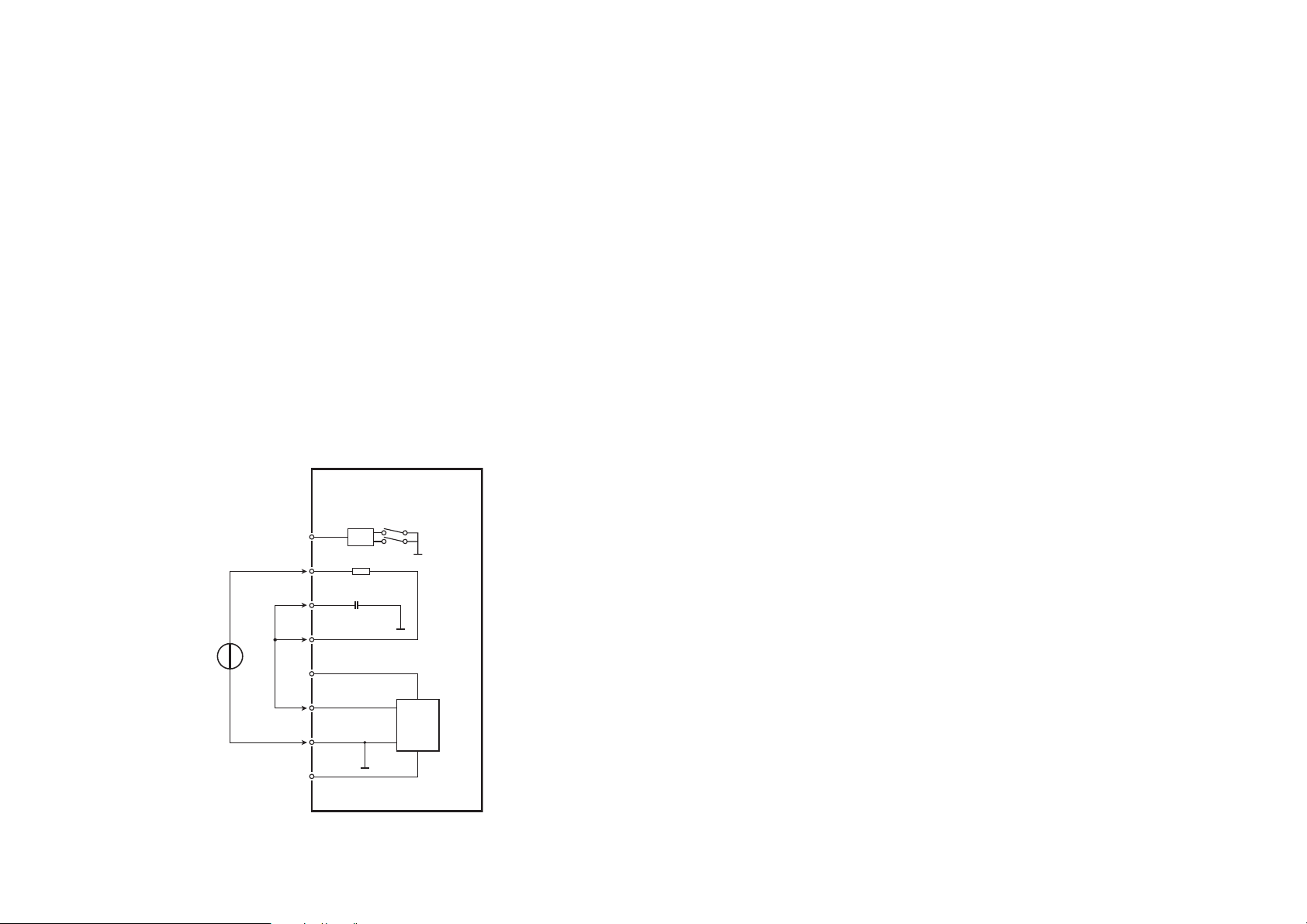

FOR DC-STRØMINDGANG

Bipolær strømindgang for

±2 mA ≤ span ≤ ±100 mA.

PR 51 11

Fortrådning af strømforsyning, analog udgang og relæudgange.

PR 51 11

Vreg

5 M

Ω

50 k

PTC

DP 1

RE 1

RE 2

DP2,1

DP2,2

Ω

MUX

forsyning

analog udgang -

analog udgang +

relæ 1

relæ 2

24...230 VAC /

24...250 VDC

2-tråds-

transmitter

PR 5 111

Vreg

5 M

Ω

50 k

PTC

2-trådstransmitter indgang med loop-forsyning. (DP 2) indstilles til loop-forsyning.

2 mA ≤ span ≤ 20 mA.

DP2,1

DP2,2

Ω

MUX

FOR DC-BROINDGANG

udg. +

PR 5111

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

PR 5111

Vreg

Ω

5 M

50 k

PTC

DP2,1

DP2,2

Ω

MUX

exc. +

udg. -

exc. -

4-leder broindgang med intern excitationsspænding. (DP2) indstilles til 8 V excitation.

±5 mV ≤ span ≤ ±70 mV.

Max. 8 VDC

exc. +

udg. -

exc. -

6-leder broindgang med ekstern excitationsspænding. (Max. 8 VDC).

±5 mV ≤ span ≤ ±70 mV.

udg. -

exc. +

exc. -

udg. +

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

6-leder broindgang med intern excitationsspænding. (DP2) indstilles med 8 V excitation.

±5 mV ≤ span ≤ ±70 mV.

PR 5111

RE 1

RE 2

DP 1

forsyning

24...230 VAC /

24...250 VDC

forsyning

analog udgang -

analog udgang +

relæ 1

relæ 2

Fortrådning af strømforsyning, analog udgang og relæudgange.

Page 16

APPENDIKS - 5111HZ50

UNIVERSAL TRANSMITTER

5111Hz50 er en specialversion af Universal Transmitter PRetrans 5111 med et ændret indgangstrin. Ændringen betyder, at 5111Hz50 har en ekstrem undertrykkelse af 50 Hz brum. DC-værdien af det overlejrede målesignal sendes til ud gan gen som f.eks. et 4...20 mA strømsignal.

Indgang:

Det eneste indgangssignal, 5111Hz50 kan modtage, er et spændingssignal i området -2,4...+2,4 VDC.

Anvendelse:

I applikationer hvor målesignalet er overlejret med 50 Hz brum.

Reaktionstid:

Reaktionstiden (0...90%) er programmerbar i området 500 ms...250 s.

Tilslutning:

Indgang:

PR 5111Hz50

Vreg

200kΩ

1 Fµ

DP2,1

DP2,2

-2,4...+2,4 VDC

MUX

PRETRANS TYPE 5111

TABLE OF CONTENTS

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 33

How to dismantle SYSTEM 5000 . . . . . . . . . . . . . . . . . . . 34

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Input types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Auxiliary supplies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Outputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Status indication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Electrical specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Order . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Mechanical specifications . . . . . . . . . . . . . . . . . . . . . . . . . 43

Terminal placement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Hardware programming . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Wiring diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Error functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Wiring diagrams for RTD and resistance input. . . . . . . . . 48

Wiring diagrams for thermocouple input . . . . . . . . . . . . . 50

Wiring diagrams for DC voltage input. . . . . . . . . . . . . . . . 52

Wiring diagrams for DC current input . . . . . . . . . . . . . . . . 54

Wiring diagrams for DC bridge input . . . . . . . . . . . . . . . . 55

Appendix - 5111Hz50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Page 17

GENERAL

WARNING!

This module is designed for connection to hazardous electric voltages. Ignoring this warning can result in severe personal injury or mechanical damage. To avoid the risk of electric shock and fire, the safety instructions of this manual must be observed and the guidelines followed. The specifications must not be exceeded, and the module must only be applied as described in the following. Prior to the commissioning of the module, this manual must be examined carefully. Only qualified personnel (technicians) should install this module. If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand.

Potentially lethal situations.

The CE mark proves the compliance of the module with the essential requirements of the directives.

The double insulation symbol shows that the module is protected by double or reinforced insulation.

Ex modules have been approved for use in connection with installations in explosive areas.

SAFETY INSTRUCTIONS

HAZARD-

OUS

VOLT AGE

INSTAL-

LATION

WARNING!

Until the module is fixed, do not connect hazardous voltages to the module. The following operations should only be carried out on a disconnected module and under ESD-safe conditions: Dismantlement of the module for setting of DIP-switches and jumpers. General mounting, connection and disconnection of wires. Troubleshooting the module.

Repair of the module and replacement of circuit breakers must be done by PR electronics A/S only.

WARNING!

To keep the safety distances, the module must neither be connected to hazardous nor non-hazardous voltages on the same module’s relay contacts. SYSTEM 5000 must be mounted on DIN rail according to DIN

46277.

DEFINITIONS: Hazardous voltages have been defined as the ranges: 75...1500 Volt DC, and

50...1000 Volt AC. Technicians are qualified persons educated or trained to mount, operate, and also troubleshoot technically correct and in accordance with safety regulations. Operators, being familiar with the contents of this manual, adjust and operate the knobs or potentiometers during normal operation.

RECEIPT AND UNPACKING:

Unpack the module without damaging it and make sure that the manual always follows the module and is always available. The packing should always follow the module until this has been permanently mounted. Check at the receipt of the module whether the type corresponds to the one ordered.

ENVIRONMENT:

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock, as well as rain and heavy moisture. If necessary, heating in excess of the stated limits for ambient temperatures should be avoided by way of ventilation. All modules fall under Installation Category II, Pollution Degree 1, and Insulation Class II.

3130

Page 18

MOUNTING:

Only technicians who are familiar with the technical terms, warnings, and instructions in the manual and who are able to follow these should connect the module. Should there be any doubt as to the correct handling of the module, please contact your local distributor or, alternatively,

DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Denmark,

tel: +45 86 37 26 77.

Mounting and connection of the module should comply with national legislation for mounting of electric materials, i.a. wire cross section, protective fuse, and location. Descriptions of input / output and supply connections are shown in the block diagram and side label. The following apply to fixed hazardous voltages-connected modules: The max. size of the protective fuse is 10 A and, together with a power switch, it should be easily accessible and close to the module. The power switch should be marked with a label telling it will switch off the voltage to the module.

Year of manufacture can be taken from the first two digits in the serial number.

CALIBRATION AND ADJUSTMENT:

During calibration and adjustment, the measuring and connection of external voltages must be carried out according to the specifications of this manual. The technician must use tools and instruments that are safe to use.

NORMAL OPERATION:

Operators are only allowed to adjust and operate modules that are safely fixed in panels, etc., thus avoiding the danger of personal injury and damage. This means there is no electrical shock hazard, and the module is easily accessible.

hereby declares that the following product:

Type: 5111 Name: Universal transmitter

is in conformity with the following directives and standards:

EMC directive 2004/108/EC and later amendments

EN 61326

This declaration is issued in compliance with article 10, subclause 1 of the EMC

directive. For specification of the acceptable EMC performance level, refer to the electrical specifications for the module.

The Low Voltage directive 73/23/EEC and later amendments

EN 61010-1

The ATEX directive 94/9/EC and later amendments

EN 50014, EN 50020 and EN 50281-1-1 ATEX certificate: DEMKO 01ATEX130321

Notified body for CENELEC/ATEX: UL International Demko A/S 0539

CLEANING:

When disconnected, the module may be cleaned with a cloth moistened with distilled water or ethyl alcohol.

LIABILITY:

To the extent the instructions in this manual are not strictly observed, the customer cannot advance a demand against PR electronics A/S that would otherwise exist according to the concluded sales agreement.

Rønde, 6 Feb. 2006 Peter Rasmussen Manufacturer’s signature

Page 19

HOW TO DISMANTLE SYSTEM 5000

First, remember to demount the connectors with hazardous voltages. By lifting the bottom lock, the module is detached from the DIN rail as shown in picture 1. Then, by lifting the upper lock and pulling the front plate simultaneously, the PCB is removed as shown in picture 2. Switches and jumpers can now be adjusted. By opening the front, the programming connector is accessible as shown in picture 3.

Picture 1: Separation from DIN rail.

Picture 3: Access to programming connector.

UNIVERSAL TRANSMITTER 5111

• Programmable from standard PC

• Galvanic separation, optional ATEX EEx

• Trip amplifiers as option

• For DIN rail mounting

• Universal voltage supply

• Detachable terminals

GENERAL:

The PRetrans transmitter is configured to the present application by means of a PC using the installation programme PReset 5000 with associated optical link for communication between transmitter and a DOS-based PC. Opto Link 5901 is a configuration kit containing an optical link, a PC cable, and the program PReset 5000 for programming of units 5111 and 5511. The transmitter is configured from factory according to specifications or the user can do the configuration himself by means of the PReset 5000 programme. The transmitter input can be programmed as a TC, an RTD and a resistance input and a unipolar or bipolar mV, mA and voltage input. The output can be a unipolar / bipolar current or voltage signal. By the relay option it is possible to insert limit values and achieve digital on/off signals in connection with temperature sensors or current / voltage signals. Furthermore, it is possible to insert special linearisation algorithms e.g. in connection with measurement of non-linear signals.

INPUT TYPES: Thermocouple input: (TC) with 15 bit bipolar resolution for standard thermo-

couples in the temperature ranges acc. to the IEC 584, the DIN 43710 or ASTM E988-90 standards. The CJC function is implemented with a Pt100 sensor in the terminal (option - type no. 5912), external Pt100 sensor or fixed CJC (thermostat box). Sensor error detection available.

RTD input in ranges with 16 bit resolution for Pt100, Ni100 in temperature ranges acc. to the IEC 751 / DIN 43760 standards. Set-up of main type is possible in multipla (e.g. Pt50 and Ni1000). Automatic cable compensation by 3- or 4-wire sensor connection.

Picture 2: Removal of PCB.

Page 20

By 2-wire sensor connection it is possible to compensate cable resistance with a calibration button directly from the front cover. Sensor error detection available.

Resistance input in ranges with 16 bit resolution for resistance measurement. Max. range 5 kΩ. Cable compensation by 3- or 4-wire connection. 0% and 100% process calibration is possible with the calibration button directly from the front cover. Cable breakage detection available.

STATUS INDICATION:

A green LED in the enclosure front indicates by flashing light that the transmitter is operating correctly. By activation of the calibration button behind the front cover the green LED lights constantly. A yellow LED is ON for each active output relay.

ELECTRICAL SPECIFICATIONS - TYPE 5111:

Current input in ranges with a 15 bit bipolar resolution for DC current signals.

0% and 100% process calibration is possible with the calibration button directly from the front cover. Cable breakage detection available on 4...20 mA signals.

Voltage input in ranges with a 15 bit bipolar resolution for DC voltage signals, 3wire potentiometer, load cells, pressure transducers, etc. 0% and 100% process calibration is possible with the calibration button directly from the front cover.

AUXILIARY SUPPLIES:

(Selected by internal DIP-switches).

Loop supply 16 VDC / 20 mA for supply of 2-wire transmitter.

Reference voltage 2.5 VDC, 15 mA as reference for 3-wire potentiometers e.g.

as a position indicator from analogue valves etc.

Excitation voltage 8 VDC, 25 mA for supply of load cells, pressure transducers, etc.

OUTPUTS:

(Selected by internal DIP-switches).

Current output with 13 bit bipolar resolution programmable in the range ±20 mA. Maximum offset is 75% of max. output value.

Voltage output with 13 bit bipolar resolution in the ranges ±1 VDC and ±10 VDC. Max. load 20 mA. Maximum offset is 75% of max. output value.

Relay output (relay 1 and 2) is selected as a make or break function. The relays can be used as trip amplifier or / and sensor error alarm for a TC, an RTD, a resistance input and current input.

Specifications range:

-20°C to +60°C

Common specifications:

Supply voltage ........................................... 21.6...253 VAC

19.2...300 VDC

Frequency ................................................... 50...60 Hz

Internal consumption ................................. 2.5 W

Max. consumption ..................................... 3 W

Fuse ............................................................ 400 mA SB / 250 VAC

Isolation, test / operation ........................... 3.75 kVAC / 250 VAC

Communications interface ......................... Opto Link 5901

Signal / noise ratio ..................................... Min. 60 dB

Signal dynamics, input ............................... 23 bit

Signal dynamics, output ............................ 16 bit

Response time (programmable)

Min. ........................................................ Updating time x 2.5

Max. ....................................................... 250 s

Calibration temperature ............................. 20...28°C

Temperature coefficient .............................. < ±0.01% of span/°C

Linearity error ............................................. < 0.1% of span

Effect of supply voltage change ................ < 0.001% of span/%V

Auxiliary voltages:

Loop supply ............................................... 16 VDC / 20 mA

Reference voltage ...................................... 2.5 VDC ±0.5% / 15 mA

Excitation supply ........................................ 8.0 VDC ±0.5% / 25 mA

EMC immunity influence ............................ < ±0.5%

Wire square (max.) ..................................... 1 x 2.5 mm

Screw terminal torsion ............................... 0.5 Nm

Relative air humidity ................................... < 95% RH (non-cond.)

Dimensions (HxWxD) .................................. 109 x 23.5 x 130 mm

DIN rail type ................................................ DIN 46277

stranded wire

Page 21

Tightness (enclosure / terminals) ............... IP50 / IP20

Weight ........................................................ 250 g

Electrical specifications - input: TC input:

Min. Max. Min

Type temperature temperature span Norm

Max. offset ................................................. 75% of selected max. value

Sensor error current ................................... Nom. 5 µA

Updating time (int. / ext.CJC / diff.) ........... 250 ms

Basic accuracy:

Type E,J,K,L,N,T,U ...................................... < ±0.5°C

Type B,R,S,W3,W5 ..................................... < ±2°C

Cold junction compensation (CJC) ............ < ±0.5°C

Temperature coefficient Type E,J,K,L,N,T,U

span < 500°C ........................................ ±0.05°C/°C

span > 500°C ......................................... ±0.01% of span/°C

Type B,R,S,W3,W5 ..................................... 0.2°C/°C

Sensor error detection ............................... Yes

amb.

RTD input:

RTD Min. Max. Min. type temperature temperature span Norm

Pt -200°C +850°C 25°C IEC 60751 Ni -60°C +250°C 25°C DIN 43760

Max. offset ................................................. 75% of selected max. value

Cable resistance per wire (max.) ................ 50 Ω

Sensor current ............................................ Nom. 0.4 mA

Updating time:

2- and 4-wire .............................................. 100 ms

3-wire and diff. ........................................... 250 ms

Basic accuracy ........................................... ±0.2°C

Temperature coefficient

span < 100°C ......................................... ±0.01°C/°C

span > 100°C ......................................... ±0.01% of span/°C

Effect of sensor cable resistance

3- / 4-wire ................................................... < 0.002 Ω/Ω

Sensor error detection ............................... Yes

amb.

Linear resistance input:

Measurement range ................................... 0...5 kΩ

Min. measurement range (span)

2- / 4-wire ................................................... 10 Ω

3-wire and difference ................................. 50 Ω

Max. offset ................................................. 75% of selected max. value

Max. cable resistance per wire .................. 50 Ω

Sensor current ............................................ Nom. 0.4 mA

Updating time (2- / 4-wire) ......................... 100 ms

Updating time (3-wire / diff.) ...................... 250 ms

Effect of sensor cable resistance

3- / 4-wire ................................................... < 0.002 Ω/Ω

Sensor error detection ............................... Yes

Voltage input:

Measurement range ................................... -250...+250 VDC

Min. measurement range (span) ................ 20 mV

Max. offset ................................................. 75% of selected max. value

Input resistance (Vin ≤ 2.4 V) ..................... Nom. 10 MΩ

(Vin > 2.4 V) ..................... Nom. 5 MΩ

Updating time (without linearisation) .......... 50 ms

Updating time (with linearisation) ............... 100 ms

Bridge input:

Measurement range ................................... -70...+70 mV

Min. measurement range (span) ................ 5 mV

Max. offset ................................................. 75% of selected max. value

Input resistance .......................................... Typ. 500 kΩ

Updating time (without linearisation) .......... 200 ms

Updating time (with linearisation) ............... 250 ms

Page 22

Current input:

Measurement range ................................... -100...+100 mA

Min. measurement range (span) ................ 2 mA

Max. offset ................................................. 75% of selected max. value

Input resistance .......................................... Nom. 10 Ω + PTC 10 Ω

Updating time (without linearisation) .......... 50 ms

Updating time (with linearisation) ............... 100 ms

Cable breakage detection (4...20 mA) ....... Yes

Electrical specifications - output: Current output:

Signal range ............................................... -20...+20 mA

Min. signal range (span) ............................. 5 mA

Max. offset ................................................. 75% of selected max. value

Load (max.) ................................................. 20 mA / 600 Ω / 12 VDC

Load stability .............................................. < ±0.01% of span/100 Ω

Current limit ................................................ 23.5 mA

Voltage output:

Signal range ............................................... -10...+10 VDC

Min. signal range (span) ............................. 0.25 VDC

Max. offset ................................................. 75% of selected max. value

Load (max.) ................................................. 10 VDC / 20 mA

Current limit ................................................ 40 mA

Voltage limit ................................................ 11.5 VDC

Relay output:

Max. voltage ............................................... 250 VRMS

Max. current ............................................... 2 A / AC

Max. AC power .......................................... 500 VA

Max. AC power Ex version 5111B ............. 100 VA

Max. load at 24 VDC .................................. 1 A

Sensor / cable error indication:

Analogue output upscale ........................... Max. value +10%

Analogue output downscale ...................... Min. value -10%

Analogue output ......................................... Hold

Relay output ............................................... ON / OFF / Hold

Ex / I.S. data for 5111B, all types

Terminal 31, 32; 11, 12; 21, 22 and 23, 24:

Um .............................................................. : 250 V

2-wire loop supply (terminal 54 to 52) and 3-wire potentiometer (terminal 54, 43 to 42):

Uo ............................................................... : 28 VDC

Io ................................................................. : 93 mADC

Po ............................................................... : 650 mW

Lo ............................................................... : 4.7 mH

Co ............................................................... : 80 nF

Load cell (terminal 54, 53, 51, 44, 43, and 41 to 42):

Uo ............................................................... : 28 VDC

Io ................................................................. : 110 mADC

Po ............................................................... : 650 mW

Lo ............................................................... : 4.2 mH

Co ............................................................... : 80 nF

V, mA, TC, RTD (terminal 53, 52, 51, 44, 43, and 41 to 42):

Uo ............................................................... : 7.5 VDC

Io ................................................................. : 23 mADC

Po ............................................................... : 45 mW

Lo ............................................................... : 160 mH

Co ............................................................... : 11 µF

EEx / I.S. approvals:

DEMKO 01ATEX130321 .............................. II (1) GD

[EEx ia] IIC

Applicable for zone ..................................... 0, 1, 2, 20, 21 or 22

GOST R approval:

Standard: VNIIM .......................................... Cert. no. Ross DK.ME48.V01899

Ex: VNIIFTRI ................................................ Cert. no. Ross DK.GB06.V00100

Observed authority requirements: Standard:

EMC 2004/108/EC

Emission and immunity ...................... EN 61326

LVD 73/23/EEC ........................................... EN 61010-1

PELV/SELV .................................................. IEC364-4-41and EN 60742

ATEX 94/9/EC ............................................. EN 50014, EN 50020 and

EN 50281-1-1

Of span = Of the presently selected range

Page 23

ORDER:

Type Version Output option

5111 Standard : A

Analogue output only : 1

MECHANICAL SPECIFICATIONS:

11 12

45 mm

ATEX : B

Analogue output + 2 relays : 2

Note!

For TC inputs with internal CJC, remember to order the CJC connectors type 5912 or 5912EEx.

Order: 5111Hz50 (special version of the 5111 - see appendix page 56)

BLOCK DIAGRAM:

↓↓

optolink

5 M

Vreg

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

A/DPGA

Calibrate SW 1

green

CPU

yellow

DP 1

RE 1

RE 2

aux. voltage

voltage input

current input

mV output

R/RTD/TC input +

mV input +

input -

R/RTD/TC input -

5111

supply

analogue output -

analogue output +

relay 1

relay 2

24...230 VAC /

24...250 VDC

41 424344

23.5 mm

110 mm

90 mm

130 mm

Page 24

TERMINAL PLACEMENT:

HARDWARE PROGRAMMING:

DP2: Auxiliary voltage SW ON SW OFF

Loop supply 2 1 8 V excitation 1 2

2.5 V ref. - 1, 2

DP1: Analogue output SW ON SW OFF

Output ±20 mA 4 1, 2, 3 Output ±10 VDC 1, 3, 4 2 Output ±1 VDC 1, 2, 3 4

WIRING DIAGRAMS

PRetrans 5111 is a universal transmitter configured with input and output parameters according to your order. A printout of the configuration from factory is placed inside each PRetrans 5111. By means of the PReset programme incl. Opto Link type 5901 and a PC you can configure PRetrans 5111 yourself. You will find a detailed description in the PReset manual. The PRetrans 5111 manual contains wiring diagrams, grouped according to input types. PRetrans 5111 is available in standard and ATEX EEx version as follows: 5111-1- without trip amplifiers and 5111-2- with 2 trip amplifiers.

In PRetrans 5111 the input terminals are situated on the bottom of the transmitter. Output and supply terminals are situated on the top of the transmitter.

LED INDICATION

The green LED is flashing during normal operation. The LED is off when communicating to or from the PRetrans 5111. The yellow LED is on when the relay is active.

Page 25

DISMANTLING

When changing the DIP-switch settings, it is necessary to demount the printed circuit board. The front cover is removed by inserting a small screwdriver in the upper front hole and tipping the cover carefully off. The circuit board incl. connectors can be pulled out of the enclosure by detaching the lock - the upper DIN rail fastener - and carefully pulling out the circuit board.

CABLE COMPENSATION 2-WIRE RTD INPUT

When “external calibration” is enabled from PReset, it is possible to compensate for cable resistance in 2-wire RTD input in the following way:

1. Short-circuit RTD.

2. Demount the front cover and activate sw. 1.

3. Remove short circuit on RTD.

PRetrans 5111 compensates for the actual cable resistance. The function may be disabled from PReset.

PROCESS CALIBRATION 0% AND 100% OR ONLY 0%

(not for RTD and TC input). When option “Front programming” is actively configured in PReset it is possible to make the following process calibrations according to the actual selection in PReset. Please note: Input 0% and 100% should be chosen higher than the processcalibrated span.

0% AND 100% PROCESS CALIBRATION:

1. Apply the actual 0% value.

2. Demount the front cover and activate sw. 1 and wait until the LED turns off.

3. Apply the actual 100% value.

4. Activate sw. 1. The LED will flash on and off again.

PRetrans 5111’s input is now scaled according to the actual process values.

0% PROCESS CALIBRATION:

1. Apply the actual 0% value.

2. Demount the front cover and activate sw. 1 twice within 5 s. LED will flash on and off again.

ERROR FUNCTIONS:

Status indication Action

No power supply:

Power on Please note: Power must

remain off for min. 5 s to get a correct startup.

Warm start reset due to:

Power failure or watchdog time-out.

EEprom data error:

Sensor error at input:

Lin R, Pt100, TC, and 4...20 mA.

Hardware error:

Constant reset because of EEprom, A/D converter or micropro ces sor error.

Hardware error:

Constant reset because of short-circuited crystal.

Green LED off. Relays off. Analogue output 0 mA / 0 V.

Green LED flashes at 5...20 Hz. Relays acc. to input value. Analogue output acc. to input value.

Green LED is permanently on until new power on. Relays are off for 1 s, then acc. to input value. Analogue output -23 mA / -1.2 V / -11.5 V for max. 1 s, then acc. to input value.

Green LED off. Relays off. Analogue output 0 mA / 0 V.

Green LED flashes at 5...20 Hz. Relays acc. to configuration at sensor error. Analogue output acc. to configuration at sensor error.

Green LED flashes at about 1 Hz. Relays off. Analogue output -23 mA / -1.2 V / -11.5 V.

Green LED flashes with about 1 Hz. Relays change between off status for 1 s and previous status. Analogue output -23 mA / -1.2 V / -11.5 V.

Page 26

FOR RTD AND RESISTANCE INPUT

Potmeter RTD

WIRING DIAGRAMS

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Potmeter RTD

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

PR 5111

RE 1

RE 2

supply

DP 1

analogue output -

analogue output +

relay 1

relay 2

24...230 VAC /

24...250 VDC

Wiring of power supply, analogue output, and relay outputs.

2-wire input for RTD temperature sensor and variable resistance (potentiometer).

Potmeter RTD

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

4-wire input for RTD temperature sensor and variable resistance (potentiometer).

3-wire input for RTD temperature sensor and variable resistance (potentiometer).

PR 51 11

hot

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

low

high

cold

Differential input for RTD temperature sensor and variable resistances (potentiometers).

Page 27

WIRING DIAGRAMS

FOR THERMOCOUPLE INPUT

TC temperature sensor input with internal cold junction compensation (CJC). CJC connector including Pt100 element type 5912 and 5912EEx is used. Please notice that terminal no. 41 and 42 must be connected.

PR 51 11

Vreg

5 M

PTC

PT100

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Pt100

PR 5 11 1

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

TC temperature sensor input with external cold junction compensation (CJC). A Pt100 element in the junction between the TC and the copper terminal is used.

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

TC temperature sensor input without cold junction compensation. For constant temperature in the junction between the TC and the copper terminal.

PR 5111

RE 1

RE 2

supply

DP 1

analogue output -

analogue output +

relay1

relay 1

relay 2

24...230 VAC /

24...250 VDC

hot

cold

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

Differential input for TC temperature sensors. Cold junction (CJC) is compensated by the TC.

Wiring of power supply, analogue output, and relay outputs.

Page 28

WIRING DIAGRAMS

FOR DC VOLTAGE INPUT

Bipolar voltage input for

±20 mV ≤ span ≤ ±2400 mV.

PR 5 111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Bipolar voltage input for

±2400 mV ≤ span ≤ ±240 V.

PR 5111

R ext.

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Bipolar voltage input for current span > ±100 mA. External shunt is calculated as follows:

±20 mV ≤ VR

≤ ±2400 mV.

ext.

R2 ext.

PR 5111

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

R1 ext.

Bipolar voltage input for span > 240 V. External voltage divider is calculated as follows:

±20 mV ≤ VR2 ≤ ±2400 mV.

PR 5111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

3-wire potentiometer input. Aux. voltage (DP2) is set at 2.5 V ref.

Page 29

WIRING DIAGRAMS

2-w ire

tra nsm itt er

WIRING DIAGRAMS

FOR DC CURRENT INPUT

Bipolar current input for

±2 mA ≤ span ≤ ±100 mA.

PR 51 11

Wiring of power supply, analogue output, and relay outputs.

PR 51 11

Vreg

5 M

Ω

50 k

PTC

DP 1

RE 1

RE 2

DP2,1

DP2,2

Ω

MUX

supply

analogue output -

analogue output +

relay 1

relay 2

24...230 VAC /

24...250 VDC

2-wire

transmitter

PR 5 111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

2-wire transmitter input with loop supply. (DP 2) is set to loop supply.

2 mA ≤ span ≤ 20 mA.

MUX

FOR DC BRIDGE INPUT (E.G. LOAD CELLS)

out. +

PR 5111

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

exc. +

out.-

exc. -

4-wire bridge input with internal excitation voltage. DP2 is set to 8 V excitation.

±5 mV ≤ span ≤ ±70 mV.

Max. 8 VDC

exc. +

out. -

exc. -

out. +

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

6-wire bridge input with external excitation voltage. (Max. 8 VDC).

±5 mV ≤ span ≤ ±70 mV.

exc. +

out.-

exc. -

6-wire bridge input with internal excitation voltage. DP2 is set to 8 V excitation.

±5 mV ≤ span ≤ ±70 mV.

PR 5111

Wiring of power supply, analogue output, and relay outputs.

out. +

RE 1

RE 2

PR 5111

Vreg

Ω

5 M

50 k

PTC

supply

DP 1

analogue output -

analogue output +

relay 1

relay 2

DP2,1

DP2,2

Ω

MUX

24...230 VAC /

24...250 VDC

Page 30

APPENDIX - 5111HZ50

CONVERTISSEUR UNIVERSEL

5111Hz50 is a special version of the Universal Transmitter PRetrans 5111 with a modified input range. This modification enables the 5111Hz50 to handle extreme suppression of 50 Hz hum. The DC value of the superimposed measurement signal is transmitted to the output as e.g. a 4...20 mA current signal.

Input:

The 5111Hz50 solely receives voltage input signals in the range -2,.4...+2.4 VDC.

Application:

For use in applications where a 50 Hz hum is superimposed on the measurement signal.

Response time:

The response time (0...90%) is programmable in the range 500 ms...250 s.

Connection:

Input:

PR 5111Hz50

Vreg

200kΩ

1 Fµ

DP2,1

DP2,2

-2.4...+2.4 VDC

MUX

PRETRANS 5111

SOMMAIRE

Avertissements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Consignes de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Déclaration de conformité. . . . . . . . . . . . . . . . . . . . . . . . . 61

Démontage du SYSTEME 5000 . . . . . . . . . . . . . . . . . . . . 62

Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Types d’entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Alimentations auxiliaires . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Indication d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . 65

Référence de commande . . . . . . . . . . . . . . . . . . . . . . . . . 70

Schéma de principe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Spécifications mécaniques . . . . . . . . . . . . . . . . . . . . . . . . 71

Emplacement des borniers . . . . . . . . . . . . . . . . . . . . . . . . 72

Programmation par commutateurs DIP . . . . . . . . . . . . . . 73

Introduction aux schémas de raccordements . . . . . . . . . 73

Fonctions erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Schémas de raccordements : Entrées RTD,

sondes résistives et résistances . . . . . . . . . . . . . . . . . . . . 76

Schémas de raccordements : Entrées thermocouple (TC) . 78

Schémas de raccordements : Entrées tension cc . . . . . . 80

Schémas de raccordements : Entrées courant cc . . . . . . 82

Schémas de raccordements : Entrées pour ponts cc . . . 83

Appendice - 5111Hz50 . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

5756

Page 31

INFOR MA-

TIONS

GENERALES

TENSION

DANGE-

REUSE

INSTAL-

LATION

AVERTISSEMENT !

Ce module est conçu pour supporter une connexion à des tensions électriques dangereuses. Si vous ne tenez pas compte de cet avertissement, cela peut causer des dommages corporels ou des dégâts mécaniques. Pour éviter les risques d’électrocution et d’incendie, conformezvous aux consignes de sécurité et suivez les instructions mentionnées dans ce guide. Vous devez vous limiter aux spécifications indiquées et respecter les instruc tions d’utilisation de ce module, telles qu’elles sont décrites dans ce guide. Il est nécessaire de lire ce guide attentivement avant de mettre ce module en marche. L’installation de ce module est réservée à un personnel qualifié (techniciens). Si la méthode d’utilisation de l’équipement diffère de celle décrite par le fabricant, la protection assurée par l’équipe ment risque d’être altérée.

AVERTISSEMENT !

Tant que le module n’est pas fixé, ne connectez pas de tensions dangereuses. Les opérations suivantes doivent être effectuées avec le module débranché et dans un environnement exempt de décharges électrostatiques (ESD) : démontage du module pour régler les commutateurs DIP et les cavaliers, montage général, raccordement et débranchement de fils et recherche de pannes sur le module.

Seule PR electronics SARL est autorisée à réparer le module et à remplacer les dis joncteurs.

AVERTISSEMENT !

Afin de conserver les distances de sécurité, le module ne doit pas être mis sous tensions dangereuses et non dangereuses sur les mêmes contacts de relais du module. Il convient de monter l’appareil SYSTEM 5000 sur un rail DIN en se conformant à la norme DIN 46277.

SIGNIFICATION DES SYMBOLES

Triangle avec point d’exclamation : Attention ! Si vous ne

respectez pas les instructions, la situation pourrait être fatale.

Le signe CE indique que le module est conforme aux exigences des directives.

Ce symbole indique que le module est protégé par une isolation double ou renforcée.

L’utilisation des modules de type Ex avec des installations situées dans des zones à risques d’explosions à été autorisée.

CONSIGNES DE SECURITE

DEFINITIONS

Les gammes de tensions dangereuses sont les suivantes: de 75...1500 Vcc et de

50...1000 Vca. Les techniciens sont des person nes qualifiées qui sont capables de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des manipulations ordinaires.

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Le guide doit toujours être disponible et se trouver à proximité du module. De même, il est recommandé de conserver l’emballage du module tant que ce dernier n’est pas définitivement monté. A la réception du module, vérifiez que le type de module reçu correspond à celui que vous avez commandé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un endroit à humidité modérée et à l’abri de la poussière, des températures élevées, des chocs et des vibrations mécaniques et de la pluie. Le cas échéant, des systèmes de ventilation permettent d’éviter qu’une pièce soit chauffée au-delà des limites prescrites pour les températures ambiantes. Tous les modules appartiennent à la catégorie d’installation Il, au degré de pollution I et à la classe d’isolation Il.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui connaissent les termes techniques, les avertis sements et les instructions de ce guide et qui sont capables d’appliquer ces dernières.

5958

Page 32

Si vous avez un doute quelconque quant à la manipulation du module, veuillez contacter votre distributeur local. Vous pouvez également vous adresser à PR electronics SARL, Zac du Chêne, Activillage, 2, allée des Sorbiers, F-69500 Bron (tél.: (0) 472 140 607) ou à PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Danemark (tél.: +45 86 37 26 77).

Le montage et le raccordement du module doivent être conformes à la législation nationale en vigueur pour le montage de matéri aux électriques, par exemple, diamètres des fils, fusibles de protection et implantation des modules. Les connexions des alimentations et des entrées / sorties sont décrites dans le schéma de principe et sur l’étiquette de la face latérale du module. Les instructions suivantes s’appliquent aux modules fixes connectés en tensions dangereu ses :

Le fusible de protection doit être de 10 A au maximum. Ce dernier, ainsi que l’interrupteur général, doivent être facilement accessibles et à proximité du module. Il est recommandé de placer sur l’interupteur général une étiquette indiquant que ce dernier mettra le module hors tension.

L’année de production ressort des deux premiers chiffres du numéro de série.

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les mesures et les connexions des tensions externes en respectant les spécifications mentionnées dans ce guide. Les techniciens doivent utiliser des outils et des instruments pouvant être manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des modules qui sont solidement fixés sur des platines des tableaux, etc., afin d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister aucun danger d’électrocution et le module doit être facilement accessible.

DECLARATION DE CONFORMITE

En tant que fabricant

PR electronics A/S Lerbakken 10 DK-8410 Rønde

déclare que le produit suivant :

Type : 5111 Nom : Convertisseur universel

correspond aux directives et normes suivantes :

La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

EN 61326

Cette déclaration est délivrée en correspondance à l’article 10, alinéa 1 de la

directive CEM. Pour une spécification du niveau de rendement acceptable CEM (EMC) renvoyer aux spécifications électriques du module.

La directive basse tension 73/23/CEE et les modifications subséquentes

EN 61010-1

La directive ATEX 94/9/CE et les modifications subséquentes

EN 50014, EN 50020 et EN 50281-1-1 Certificat ATEX : DEMKO 01ATEX130321

Organisme notifié pour CENELEC/ATEX : UL International Demko A/S 0539

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon humecté d’eau distillée ou d’alcool éthylique pour le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.

Rønde, le 6 février 2006 Peter Rasmussen Signature du fabricant

Page 33

DEMONTAGE DU SYSTEME 5000

CONVERTISSEUR UNIVERSEL 5111

Tout d’abord, n’oubliez pas de démonter les connecteurs où règnent des tensions dangereuses. Débloquez le verrou inférieur pour dégager le module du rail DIN (voir figure 1). Puis, débloquez le verrou supérieur tout en extrayant la plaque avant: la carte à circuits imprimés est alors dégagée (voir figure 2). Vous pouvez maintenant régler les commutateurs et les cavaliers. En ouvrant la plaque avant, vous pouvez accéder au connecteur de programmation (voir figure 3).

Figure 1 : Séparation du module et du rail DIN.

Figure 3 : Accès au connecteur de programmation.

• Programmable depuis un PC

• Isolation galvanique 3,75 kVca

• Deux relais à seuil en option

• Entrée : TC / Pt100 / Rés. / mV / mA / V

• Alimentation électrique universelle

• Homologue ATEX EEx en option

GENERALITES :

Le convertisseur PRetrans 5111 peut être configuré en fonction d’une application donnée à partir d’un PC, à l’aide du kit de programmation PR-5901. PR-5901 est un kit de programmation universel pour les appareils intelligents PR-5111 et PR-5511.

Il existe différentes possibilités de programmation de l’entrée du convertisseur : TC, RTD, résistance, mV, courant et tension (bipolaire pour ces 2 dernières).

Différents types de sorties sont aussi disponibles : courant ou tension unipolaire / bipolaire. L’option relais permet d’introduire des consignes / alarmes relatives aux sondes de température ou signaux de courant / tension. De plus, il est possible d’introduire des algorithmes de linéarisation spéciaux, par exemple pour la mesure de signaux non linéaires.

Figure 2 : Extraction de la carte à circuits imprimés.

TYPES D’ENTREES : Entrée thermocouple : (TC), avec une résolution de 15 bits, pour thermocouples

standard et plages de température conformes aux normes IEC 584 ou DIN 43710, ou ASM E988-90. La CSF est realisée soit par sonde Pt100 incorporée au bornier (option 5912), soit par sonde Pt100 externe ou encore suivant une valeur fixe (boîtier thermostatique). Il est possible d’avoir une securité haute ou basse en cas de rupture capteur.

Entrée RTD : avec une résolution de 16 bits, pour Pt100, Ni100 et plages de température conformes aux normes IEC 751, DIN 43760, et autres sondes RTD (par ex. Pt1000 et Pt200).

La compensation de la résistance de ligne est automatique avec un raccordement à 3 ou 4 fils. Pour les entrées à 2 fils la résistance de ligne peut être mesurée

Page 34

grace à un bouton placé derrière la face avant. Il est possible d’avoir une securité haute ou basse en cas de rupture capteur.

Entrée résistance : avec une résolution de 16 bits, pour mesurer de résistances. Plage max. 5 kΩ. La compensation de la résistance de ligne est automatique avec un raccordement à 3 ou 4 fils. Possibilité d’étalonnage du processus à 0% et 100% grace à un bouton placé derrière la face avant. Il est possible d’avoir une securité haute ou basse en cas de rupture capteur.

Entrée courant : avec une résolution de 15 bits, pour signaux courants cc bipolaires. Possibilité d’étalonnage du processus à 0% et 100% grace à un bouton placé derrière la face avant. Il est possible de détecter une rupture pour les entrées 4...20 mA.

Entrée tension : avec une résolution de 15 bits, pour signaux tensions cc bipolaires, potentiomètres à 3 fils, pesons, jauges de contraintes etc. Possibilité d’étalonnage du processus à 0% et 100% grace à un bouton placé derrière la face avant.

ALIMENTATIONS AUXILIAIRES :

(sélection par commutateurs DIP internes)

Alimentation de boucle : 16...28 Vcc / 20 mA pour alimentation d’un transmetteur 2-fils. Tension de référence : 2,5 Vcc, 15 mA, valeur de référence pour potentiomètres à 3 fils, employée par ex. comme convertisseur de position de vannes etc. Tension d’excitation : 8 Vcc, 25 mA, pour alimentation de pesons, jauges de contraintes etc.

SORTIES :

(sélection par commutateurs DIP internes)

Sortie courant : résolution 13 bits, programmable dans la plage ±20 mA, décalage maximal : 75% de la valeur max. de la sortie. Sortie tension : résolution 13 bits dans les plages ±1 Vcc et ±10 Vcc. Charge max. 20 mA, décalage maximum : 75% de la valeur max. de la sortie.

Sortie relais (relais 1 et 2) : Les relais peuvent être utilisés comme relais à seuil et / ou alarme en cas de rupture capteur pour des entrées TC, RTD et résistance.

INDICATION D’ETAT :

Une LED verte située sur la face avant du boîtier clignote lorsque le convertisseur fonctionne correctement.

Lorsque le bouton d’étalonnage situé derrière la face avant est activé, la LED verte s’allume en continu. Une LED jaune s’allume pour chaque relais de sortie actif.

SPECIFICATIONS ELECTRIQUES - TYPE 5111 :

Plage des spécifications :

-20°C à +60°C

Spécifications communes :

Tension d’alimentation ............................... 21,6...253 Vca

19,2...300 Vcc

Fréquence d’alimentation ........................... 50...60 Hz

Consommation ........................................... 2,5 W

Consommation max. .................................. 3 W

Fusible ........................................................ 400 mA SB / 250 Vca

Tension d’isolation test / opération ............ 3,75 kVca / 250 Vca

Kit de programmation ................................ Opto Link 5901

Rapport signal / bruit ................................. Min. 60 dB

Dynamique du signal d’entrée ................... 23 bit

Dynamique du signal de sortie .................. 16 bit

Temps de reponse (programmable)

min. ........................................................ Temps de scrutation x 2,5

max. ....................................................... 250 s

Température d’étalonnage ......................... 20...28°C

Coefficient de température ....................... < ±0,01% de l’EC/°C

Erreur de linéarité ....................................... < 0,1% de l’EC

Effet d’une variation de la tension

d’alimentation ............................................. < 0,001% de l’EC/%V

Tension auxiliaire :

Alim. pour une boucle de courant ............. 16 Vcc / 20 mA

Tension de référence .................................. 2,5 Vcc ±0,5% / 15 mA

Tension d’excitation ................................... 8,0 Vcc ±0,5% / 25 mA

CEM (EMC) : Effet de l’immunité ............... < ±0,5%

Taille max. des fils ...................................... 1 x 2,5 mm

Pression max. avant déformation de la vis .. 0,5 Nm

Humidité relative ........................................ < 95% HR (sans cond.)

Dimensions (HxLxP) ................................... 109 x 23,5 x 130 mm

Rail DIN ...................................................... DIN 46277

Etanchéité (boîtier / bornier) ....................... IP50 / IP20

Poids .......................................................... 250 g

fil multibrins

Page 35

Spécifications électriques - Entrée : Entrée TC :

Temp. Temp. Plage

Type min. max. min. Standard

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Courant de sonde ...................................... Nom. 5 µA

Temps de scrutation

(CSF int. / ext. / diff.) .................................. 250 ms

Précision de base:

Type E,J,K,L,N,T,U ...................................... < ±0,5°C

Type B,R,S,W3,W5 ..................................... < ±2°C

Compensation soudure froide (CSF) .......... < ±0,5°C

Coefficient de température: Type E,J,K,L,N,T,U

plage < 500°C ........................................ ±0,05°C/°C

plage > 500°C ........................................ ±0,01% de l’EC/°C

Type B,R,S,W3,W5 ..................................... 0,2°C/°C

Détection de rupture sonde ....................... Oui

amb.

Entrée RTD :

Type Température Température Plage

RTD min. max. min. Standard

Pt -200°C +850°C 25°C IEC 60751 Ni -60°C +250°C 25°C DIN 43760

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Résistance de ligne max. par fil ................. 50 Ω

Courant de sonde ...................................... Nom. 0,4 mA

Temps de scrutation :

2- / 4-fils ..................................................... 100 ms

3-fils et difference ....................................... 250 ms

Précision de base ....................................... ±0,2°C

Coefficient de température :

plage < 100°C ........................................ ±0,01°C/°C

plage > 100°C ........................................ ±0,01% de l’EC/°C

Effet de la résistance de ligne :

3- / 4-fils ..................................................... < 0,002 Ω/Ω

Détection de rupture sonde ....................... Oui

amb.

Entrée résistance linéaire :

Gamme de mesure ..................................... 0...5 kΩ

Plage de mesure min.

2- / 4-fils ..................................................... 10 Ω

3-fils et difference ....................................... 50 Ω

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Résistance de ligne max. par fil ................. 50 Ω

Courant de sonde ...................................... Nom. 0,4 mA

Temps de scrutation :

2- / 4-fils ..................................................... 100 ms

3-fils / difference ........................................ 250 ms

Effet de la résistance de ligne:

3- / 4-fils ..................................................... < 0,002 Ω/Ω

Détection de rupture sonde ....................... Oui

Entrée tension :

Gamme de mesure ..................................... -250...+250 Vcc

Plage de mesure min. ................................ 20 mV

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Résistance d’entrée (Vin ≤ 2,4 V) ............... Nom. 10 MΩ

(Vin > 2,4 V) ............... Nom. 5 MΩ

Temps de scrutation :

sans linéarisation ........................................ 50 ms

avec linéarisation ........................................ 100 ms

Entrée jauge de contrainte :

Gamme de mesure ..................................... -70...+70 mV

Plage de mesure min. ................................ 5 mV

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Résistance d’entrée ................................... Typ. 500 kΩ

Page 36

Temps de scrutation:

sans linéarisation ........................................ 200 ms

avec linéarisation ........................................ 250 ms

Entrée courant :

Gamme de mesure ..................................... -100... +100 mA

Plage de mesure min. ................................ 2 mA

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Résistance d’entrée ................................... Nom. 10 Ω + PTC 10 Ω

Temps de scrutation :

sans linéarisation ........................................ 50 ms

avec linéarisation ........................................ 100 ms

Détection de rupture (4...20 mA) ................ Oui

Spécifications électriques - Sortie : Sortie courant :

Gamme de mesure ..................................... -20...+20 mA

Plage de mesure min. ................................ 5 mA

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Charge max. ............................................... 20 mA / 600 Ω / 12 Vcc

Stabilité sous charge .................................. < ±0,01% de l’EC/100 Ω

Limite de courant ....................................... 23,5 mA

Sortie tension :

Gamme de mesure ..................................... -10...+10 Vcc

Plage de mesure min ................................. 0,25 Vcc

Décalage du zéro ....................................... 75% de la valeur max. sélectionnée

Charge max. ............................................... 10 Vcc / 20 mA

Limite de courant ....................................... 40 mA

Limite de tension ........................................ 11,5 Vcc

Sortie relais :

Tension max. .............................................. 250 VRMS

Courant max. .............................................. 2 A / ca

Puissance CA max. .................................... 500 VA

Puissance CA max. en version S.I. ........... 100 VA

Courant max. sous 24 Vcc ......................... 1 A

Détection rupture :

Sortie analogique, haute ............................ Valeur max. +10%

Sortie analogique, basse ............................ Valeur min. -10%

Sortie analogique ....................................... Maintien

Sortie relais ................................................. ON / OFF / Maintien

Caractéristiques S.I. 5111B, tous types :

Borne 31, 32; 11, 12; 21, 22 et 23,24:

Um .............................................................. : 250 V

Alimentation 2-fils (borne 54 à 52) et potentiometer 3-fils (borne 54, 43 à 42) :

Uo ............................................................... : 28 Vcc

Io ................................................................. : 93 mAcc

Po ............................................................... : 650 mW

Lo ............................................................... : 4,7 mH

Co ............................................................... : 80 nF

Cellule de pésée (borne 54, 53, 51, 44, 43 et 41 à 42) :

Uo ............................................................... : 28 Vcc

Io ................................................................. : 110 mAcc

Po ............................................................... : 650 mW

Lo ............................................................... : 4,2 mH

Co ............................................................... : 80 nF

V, mA, TC, RTD (borne 53, 52, 51, 44, 43 et 41 à 42) :

Uo ............................................................... : 7,5 Vcc

Io ................................................................. : 23 mAcc

Po ............................................................... : 45 mW

Lo ............................................................... : 160 mH

Co ............................................................... : 11 µF

Approbation EEx / S.I. :

DEMKO 01ATEX130321 .............................. II (1) GD

[EEx ia] IIC

Zones d’application ..................................... 0, 1, 2, 20, 21 ou 22

Approbation GOST R :

Standard : VNIIM ......................................... Cert. no. Ross DK.ME48.V01899

S.I. : VNIIFTRI .............................................. Cert. no. Ross DK.GB06.V00100

Agréments et homologations : Standard :

EMC 2004/108/CE

Emission et immunité ...................... EN 61326

LVD 73/23/CEE ........................................... EN 61010-1

PELV/SELV .................................................. IEC 364-4-41 et EN 60742

ATEX 94/9/CE ............................................. EN 50014, EN 50020 et

EN 50281-1-1

EC = Echelle configurée

Page 37

Type Version Option sortie

SPECIFICATIONS MECANIQUES :REFERENCE DE COMMANDE :

5111 Standard : A

ATEX : B

- : 1

2 relais à seuil : 2

NB.

Pour des entrées à TC avec une CSF interne, rappelez-vous de commander les borniers CSF, réf. PR-5912 ou PR-5912EEx

Référence de commande : 5111Hz50 (version spéciale du 5111 - voir appendice à la page 84)

SCHEMA DE PRINCIPE :

↓↓

Tension auxiliaire

Entrée tension

Entrée courant

Sortie mV

Entrée sonde

R/RTD/TC +

Entrée mV +

Entrée -

Entrée sonde

R/RTD/TC -

Fibre optique

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

Vert

A/DPGA

Calibration SW 1

CPU

Jaune

RE 1

RE 2

Alimentation

DP 1

Sortie analogique -

Sortie analogique +

Relais 1

Relais 2

5111

24...230 Vca

24...250 Vcc

11 12

41 424344

23.5 mm

110 mm

45 mm

90 mm

130 mm

Page 38

EMPLACEMENT DES BORNIERS :

PROGRAMMATION PAR COMMUTATEURS DIP :

DP2 : Tension Auxiliaire SW ON SW OFF

Alimentation pour la boucle 2 1 Tension d’excitation 8 V 1 2 Tension de référence 2,5 V - 1, 2

DP1 : Sortie analogique SW ON SW OFF

Sortie ±20 mA 4 1, 2, 3 Sortie ±10 Vcc 1, 3, 4 2 Sortie ±1 Vcc 1, 2, 3 4

INTRODUCTION

AUX SCHEMAS DE RACCORDEMENTS

Dans le PRetrans 5111 les borniers d’entrées sont situées en bas du boîtier. Les borniers de sorties et d’alimentation sont situées en haut du boîtier.

Le PRetrans 5111 est un convertisseur (transmetteur) universel, ses paramètres d’entrées / sorties peuvent être configurés en usine selon votre commande, ou directement par vous-même en utilisant le kit de programmation PReset (PR-5901). Le kit de programmation PReset est livré avec une notice détaillée. Ce guide de l’utilisateur du PRetrans 5111 contient les schémas : de principe, de câblage, de raccordements par types d’entrées. Le PRetrans 5111 est disponible en version standard et en version ATEX EEx dans les deux types suivants : 5111-1- sans relais de seuil ni sortie analogique 5111-2- avec 2 relais de seuil et sortie analogique

VOYANTS : LED

La LED de couleur verte clignote en fonctionnement normal. Elle est éteinte pendant la communication (transmission ou réception) du PRetrans 5111. Chaque LED de couleur jaune est allumée quand son relais est excité.

Page 39

DEMONTAGE

Il est nécessaire de retirer le circuit pour configurer les commutateurs DIP. Pour démonter la face avant, insérer un petit tournevis dans la cavité supérieure et enlever la face avant avec précaution. Le circuit imprimé avec les borniers peut alors être retiré en dehors du boîtier par le déverrouillage du clips supérieur de la fixation sur rail DIN.

FONCTIONS ERREUR :

Etat Action

Pas de tension d’alimentation :

LED verte éteinte. Relais désactivé. Sortie analogique à 0 mA / 0 V.

COMPENSATION DE LA RESISTANCE DE CABLE - ENTREE SONDE RESISTIVE 2-FILS

Cette fonction n’est possible que si la “Calibration externe” est activée par PReset. Procéder de la manière suivante :

1. Court-circuiter la RTD, sonde résistive.

2. Démonter la face avant et activer sw. 1.

3. Enlever le court-circuit sur la RTD. et le PRetrans 5111 fait la compensation de la résistance de câble actuelle.

CALIBRATION DE L’ENTREE PROCESSUS A 0% ET 100% OU SEULEMENT 0%

(ni pour RTD, ni pour TC) Quand “Programmation en Face Avant” est activée dans PReset, il est possible de faire les calibrations ci-dessous. Il faut noter que l’étendue de mesure, 0% et 100%, doivent être calibrés à des valeurs supérieures à la plage de mesure du processus.

CALIBRATION DES ENTREES PROCESSUS 0% ET 100% :

1. Appliquer la valeur min. sur l’entrée, ex. : Pot. au minimum.

2. Retirer la face avant et actionner sw. 1 puis attender que la LED s’éteigne.

3. Appliquer la valeur max. sur l’entrée, ex. : Pot. au maximum.

4. Actionner sw. 1, la LED s’allume et s’éteint à nouveau.

L’échelle d’entrée du PRetrans 5111 est maintenant calibrée en accord avec les valeurs actuelles de processus.

CALIBRATION DU 0% DE PROCESSUS :

1. Appliquer la valeur min. sur l’entrée, ex. : Pot. au minimum.

2. Retirer la face avant et actionner 2 fois sw. 1 pour 5 secondes maximum. La LED s’allume et s’éteint à nouveau.

Mise sous tension : N.B. : La tension d’alimentation

doit être déconnectée pendant 5 s au min. pour une remise en marche.

Remise à zéro intempestive :

Défaut alimentation ou durée du “watchdog” dépassée.

Erreur de l’EEprom :

Rupture de capteur à l’entrée :

R. Lin., Pt100, TC et 4...20 mA.

Erreur hardware :

Rémise à zero permanente à cause d’une erreur de l’EEprom, du con vertisseur A/D ou du micro pro cesseur.

Erreur hardware :

Rémise à zero permanente à cause d’un court-circuit de l’oscillateur.

LED verte clignote à 5...20 Hz. Relais suivant la valeur d’entrée. Sortie analogique suivant la valeur d’entrée.

LED verte clignote constamment jusqu’à la remise sous tension. Relais désactivé pendant 1 s, puis suivant la valeur d’entrée. Sortie analogique à -23 mA / -1,2 V / -11,5 V pen dant 1 s au max., puis suivant la valeur d’entrée.

LED verte éteinte. Relais désactivé. Sortie analogique à 0 mA / 0 V.

LED verte clignote à 5...20 Hz. Relais suivant valeur programmée pour une rupture de capteur. Sortie analogique suivant valeur programmée pour une rupture de capteur.

LED verte clignote à environ 1 Hz. Relais désactivé. Sortie analogique à -23 mA / -1,2 V / -11,5 V.

LED verte clignote à environ 1 Hz. Relais change entre l’état désactivé pendant 1 s et l’état précédent. Sortie analogique à -23 mA / -1,2 V / -11,5 V.

Page 40

SCHÉMAS DE RACCORDEMENTS

ENTRÉES RTD, SONDES RÉSISTIVES

(PT100, NI100...) ET RÉSISTANCES

Potentiomètre

RTD

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Potentiomètre RTD

PR 51 11

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

PR 5111

RE 1

RE 2

Alimentation

DP 1

Sortie analogique -

Sortie analogique +

Relais 1

Relais 2

24...230 Vca /

24...250 Vcc

Câblage de la tension d’alimentation, de la sortie analogique et des relais

de sortie.

Entrée 2-fils RTD, sondes résistives et résistances variables (potentiomètre).

Potentiomètre

RTD

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Entrée 4-fils RTD, sondes résistives et résistances variables (potentiomètre).

Entrée 3-fils RTD, sondes résistives et résistances variables (potentiomètre).

PR 51 11

Chaud

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Bas

Haut

Froid

Entrée différentielle RTD, sondes résistives et résistaces variables (potentiomètre).

Page 41

SCHÉMAS DE RACCORDEMENTS

ENTRÉES THERMOCOUPLE (TC)

Entrée thermocouple (TC) avec compensation de soudure froide interne. Utilisez un connecteur (PR-5912 ou 5912EEx) avec une Pt100 incorporée, notez que les borniers 41 et 42 doivent être connectées.

PR 51 11

Vreg

5 M

PTC

PT100

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Pt100

PR 5 11 1

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

Entrée thermocouple (TC) avec compensation de soudure froide externe. Une Pt100 doit être placée dans la jonction entre le TC et les borniers en cuivres.

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Entrée thermocouple (TC) sans compensation de soudure froide. Une température constante est obligatoire dans la jonction entre le TC et les borniers en cuivres.

PR 5111

Alimentation

24...230 Vca /

24...250 Vcc

chaud

froid

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

Entrée différentielle thermocouple.

MUX

DP 1

Sortie analogique -

RE 1

RE 2

Sortie analogique +

Relais 1

Relais 2

Câblage de la tension d’alimentation, de la sortie analogique et des relais de sortie.

Page 42

SCHÉMAS DE RACCORDEMENTS

ENTRÉES TENSION CC

Entrée tension bipolaire

±20 mV ≤ étendue de mesure ≤ ±2400 mV.

PR 5 111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Entrée tension bipolaire

±2400 mV ≤ étendue de mesure ≤ ±240 V.

PR 5111

R ext.

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Entrée tension bipolaire pour une valeur de courant > ±100 mA. Le shunt externe est calculé comme suit :

±20 mV ≤ VR

≤ ±2400 mV.

ext.

R2 ext.

PR 5111

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

R1 ext.

Entrée tension bipolaire : valeur > 240 V. Le diviseur externe de tension est défini comme suit :

±20 mV ≤ VR2 ≤ ± 2400 mV

PR 5111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Entrée potentiomètre 3-fils. La tension auxiliaire DP2 doit être fixée à “Tension de référence 2,5 V”.

Page 43

SCHÉMAS DE RACCORDEMENTS

Trans met teu r/

con ver tis seu r

2-f ils

SCHÉMAS DE RACCORDEMENTS

Entrée courant bipolaire.

±2 mA ≤ étendue de mesure ≤ ±100 mA.

Câblage de la tension d’alimentation, de la sortie analogique et des relais de sortie.

PR 51 11

ENTRÉES COURANT CC

PR 51 11

RE 1

RE 2

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

Transmetteur/

convertisseur

2-fils

Entrée transmetteur (convertisseur) 2-fils, avec alimentation pour la boucle de courant. La tension auxiliaire DP2 doit être

Alimentation

DP 1

24...230 Vca /

24...250 Vcc

Alimentation

Sortie analogique -

Sortie analogique +

Relais 1

Relais 2

fixée à “Alimentation pour la boucle”

2 mA ≤ étendue de mesure ≤ 20 mA.

ENTRÉES POUR PONTS CC

(EX. JAUGES DE CONTRAINTES...)

PR 5 111

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

sort. -

exc. +

exc. -

sort. +

PR 5111

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

Entrée pont 4-fils avec tension d’excitation interne. DP2 doit être fixée à “Tension d’excitation 8V”

±5 mV ≤ étendue de mesure ≤ ±70 mV.

Max. 8 Vcc

exc. +

sort. -

exc. -

sort. +

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

Entrée pont 6-fils avec tension d’excitation externe (8 Vcc max.) :

±5 mV ≤ étendue de mesure ≤ ±70 mV.

sort. -

exc. +

exc. -

sort. +

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

Entrée pont 6-fils avec tension d’excitation interne. DP2 doit être fixée à “Tension d’excitation 8 V”.

±5 mV ≤ étendue de mesure ≤ ±70 mV.

PR 5111

RE 1

RE 2

DP 1

Alimentation

24...230 Vca /

24...250 Vcc

Alimentation

Sortie analogique -

Sortie analogique +

Relais 1

Relais 2

Câblage de la tension d’alimentation, de la sortie analogique et des relais de sortie.

Page 44

APPENDICE - 5111HZ50

UNIVERSAL-MESSUMFORMER

Le 5111Hz50 est une version spéciale du transmetteur universel PRetrans 5111 avec une gamme d’entrée modifiée. Cette modification permet au 5111Hz50 d’effectuer une suppression extrême du ronflement 50 Hz. La valeur en courant continu du signal de mesure superposé est transmise à la sortie sous forme d’un signal en courant 4...20 mA p. ex.

Entrée :

Le 5111Hz50 peut seulement recevoir de signals d’entrée en tension dans la gamme de -2,4...+2,4 Vcc.

Application :

Pour utilisation dans les applications où un ronflement 50 Hz est superposé sur le signal de mesure.

Temps de reponse :

Le temps de reponse (0...90%) est programmable dans la gamme de 500 ms...250 s.

Connexion :

Entrée :

PR 5111Hz50

Vreg

200kΩ

1 Fµ

DP2,1

DP2,2

-2,4...+2,4 Vcc

MUX

PRETRANS TYP 5111

INHALTSVERZEICHNIS

Warnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Sicherheitsregeln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Zerlegung des Systems 5000 . . . . . . . . . . . . . . . . . . . . . . 90

Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Eingangstypen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Hilfsversorgungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Zustandsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Elektrische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Bestellangaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Blockdiagramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Anschlussanordnung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Programmierung der Hardware. . . . . . . . . . . . . . . . . . . . . 101

Verdrahtungsanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Fehlerfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Verdrahtungsdiagramme für WTH- und Widerstands-

eingang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Verdrahtungsdiagramme für Thermoelementeingang. . . . 106

Verdrahtungsdiagramme für Gleichspannungseingang . . 108

Verdrahtungsdiagramme für Gleichstromeingang . . . . . . 110

Verdrahtungsdiagramme für Gleichspannungs-

brückeneingang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Anhang - 5111Hz50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Page 45

ALLGE-

MEINES

GEFÄHR-

LICHE

SPANNUNG

INSTAL-

LATION

WARNUNG

Dieses Modul ist für den Anschluss an lebensgefährliche elektrische Spannungen gebaut. Missachtung dieser Warnung kann zu schweren Verletzungen oder mechanischer Zerstörung führen. Um eine Gefährdung durch Stromstöße oder Brand zu vermeiden müssen die Sicherheitsregeln des Handbuches eingehalten, und die Anweisungen befolgt werden. Die Spezifikationswerte dürfen nicht überschritten werden, und das Modul darf nur gemäß folgender Beschreibung benutzt werden. Das Handbuch ist sorgfältig durchzulesen, ehe das Modul in Gebrauch genommen wird. Nur qualifizierte Personen (Techniker) dürfen dieses Modul installieren. Wenn das Modul nicht wie in diesem Handbuch beschrieben benutzt wird, werden die Schutzeinrichtungen des Moduls be einträchtigt.

WARNUNG

Vor dem abgeschlossenen festen Einbau des Moduls darf daran keine gefährliche Spannung angeschlossen werden, und folgende Maßnahmen sollten nur in spannungslosem Zustand des Moduls und unter ESD-sicheren Verhältnisse durchgeführt werden: Öffnen des Moduls zum Einstellen von Umschaltern und Überbrückern. Installation, Montage und Demontage von Leitungen. Fehlersuche im Modul.

Reparaturen des Moduls und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden.

WARNUNG

Zur Einhaltung der Sicherhetitsabstände darf das Modul nicht sowohl an gefährliche und ungefährliche Spannung über die selben Relaiskontakte des Moduls angeschlossen werden. Das System 5000 muss auf eine DIN-Schiene nach DIN 46277 montiert werden.

ZEICHENERKLÄRUNGEN:

Dreieck mit Ausrufungszeichen: Warnung / Vorschrift.

Vorgänge, die zu lebensgefährlichen Situationen führen können.

Die CE-Marke ist das sichtbare Zeichen dafür, dass das Modul die Vorschriften erfüllt.

Doppelte Isolierung ist das Symbol dafür, dass das Modul besondere Anforderungen an die Isolierung erfüllt.

Ex-Module sind für die Verwendung in Verbindung mit Installationen in explosionsgefährdeter Umgebung zugelassen.

SICHERHEITSREGELN

DEFINITIONEN: Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt

Gleichspannung und 50...1000 Volt Wechselspannung. Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind, eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl technisch als auch sicherheitsmäßig vertretbar ist. Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und die mit dem Inhalt dieses Handbuches vertraut gemacht wurden.

EMPFANG UND AUSPACKEN:

Packen Sie das Modul aus, ohne es zu beschädigen und sorgen Sie dafür, dass das Handbuch stets in der Nähe des Moduls und zugänglich ist. Die Verpackung sollte beim Modul bleiben, bis dieses am endgültigen Platz montiert ist. Kontrollieren Sie beim Empfang, ob der Modultyp Ihrer Bestellung entspricht.

UMGEBUNGSBEDINGUNGEN:

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische Erschütterungen und Stöße sind zu vermeiden; das Modul darf nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, welche die angegebenen Grenzen für die Umgebungstemperatur überschreitet, mit Hilfe eines Kühlgebläses verhindert werden. Alle Module gehören der Installationskategorie II, dem Verschmutzungsgrad 1 und der Isolationsklasse II an.

INSTALLATION:

Das Modul darf nur von Technikern angeschlossen werden, die mit den technischen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen.

Page 46

Sollten Zweifel bezüglich der richtigen Handhabung des Moduls bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, Bamlerstraße 92, D-45141 Essen, (Tel.: (0) 201 860

6660) oder mit PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Dänemark (Tel. : +45 86 37 26 77) Kontakt aufnehmen.

Die Installation und der Anschluss des Moduls haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. der Installation elektrischer Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) VorAbsicherung und Positionierung. Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild. Für Module, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:

Die maximale Größe der Vorsicherung beträgt 10 A und muss zusammen mit einem Unterbrecherschalter leicht zugänglich und nahe am Modul angebracht sein. Der Unterbrecherschalter soll derart gekennzeichnet sein, dass kein Zweifel darüber bestehen kann, dass er die Spannung für das Modul unterbricht.

Die ersten beiden Ziffern der Seriennummer geben das Produktionsjahr an.

KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 5111 Name: Universal Messumformer

die Konformität mit folgenden Richtlinien und Normen:

EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

EN 61326

Diese Erklärung ist in Übereinstimmung mit Artikel 10, Unterklausel 1 der EMV

Richtlinie ausgestellt. Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische Daten des Moduls.

KALIBRIERUNG UND JUSTIERUNG:

Während der Kalibrierung und Justierung sind die Messung und der Anschluss externer Spannungen entsprechend diesem Handbuch auszuführen, und der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB:

Das Bedienungspersonal darf die Module nur dann einstellen oder bedienen, wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, so dass die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf keine Gefahr durch Berührung bestehen, und das Modul muss so plaziert sein, dass es leicht zu bedienen ist.

REINIGUNG:

Das Modul darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser oder Spiritus leicht angefeuchtet ist.

HAFTUNG:

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können.

Die Niederspannungsrichtlinien 73/23/EWG und nachfolgende Änderungen

EN 61010-1

Die ATEX Richtlinien 94/9/EG und nachfolgende Änderungen

EN 50014, EN 50020 end EN 50281-1-1 ATEX-Zertifikat: DEMKO 01ATEX130321

Zulassungsstelle für CENELEC/ATEX: UL International Demko A/S 0539

Rønde, 6. Feb. 2006 Peter Rasmussen Unterschrift des Herstellers

Page 47

ZERLEGUNG DES SYSTEMS 5000

UNIVERSAL-MESSUMFORMER

Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Das Modul wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst, wie in Abb. 1 dargestellt. Die Platine wird daraufhin herausgenommen, indem man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung herauszieht (siehe Abb. 2). Jetzt können Schalter und Überbrücker verändert werden. Der Programmierungsstecker wird zugänglich, indem man die Frontabdeckung öffnet, wie in Abb. 3 gezeigt.

Abb.1: Lösen aus der DIN-Schiene.

Abb. 3: Zugang zum Programmierungs stecker.

• Programmierbar über Standard-PC

• Galvanisch getrennt, ATEX EEx als Option

• Grenzkontakte als Option

• Für DIN-Schienenmontage

• Universelle Spannungsversorgung

• Abnehmbare Anschlussklemmen

ALLGEMEINES:

Der PRetrans Messumformer wird für jeweilige Aufgabe mit Hilfe eines PCs mit dem Konfigurationsprogramm PReset 5000 mit der dazugehörenden optischen Verbindung für die Kommunikation zwischen dem Messumformer und einem DOS-basierten PC konfiguriert. Opto Link 5901 ist ein Konfigurationssatz mit optischer Verbindung und PC-Kabel sowie dem Programm PReset 5000 für die Einstellung von 5111 und 5511. Der Messumformer wird fertigkonfiguriert nach Spezifikation geliefert oder vom Kunden mit Hilfe des Programms PReset 5000 selbst konfiguriert werden. Der Eingang des Messumformers kann als TE-, WTH- und als Widerstandseingang programmiert werden, sowohl einpolig als auch zweipolig mit mV-, mAund Spannungseingang. Im Ausgang kann zwischen einpoligem / zweipoligem Strom- oder Spannungssignal gewählt werden. Mit der Relaisoption ist es möglich, Grenzwerte einzugeben und man erhält ON/OFF-Signale in Verbindung mit Widerstandsthermometer oder Strom- / Spannungssignale. Weiterhin ist es möglich, spezielle Linearisierungstabellen, z.B. in Verbindung mit der Messung von nichtlinearen Signalen, einzugeben.

EINGANGSTYPEN: Thermoelementeingang: (TE) mit 15 Bit bipolarer Auflösung für genormte

Thermoelemente in Temperaturbereichen nach den Normen IEC 584, DIN 43710 oder ASTM E988-90. Vergleichsstellenkompensation mit Pt100-Widerstandsthermometer in der Anschlussklemme (Option - Typ Nr. 5912), externem Widerstandsthermometer oder fester Vergleichsstellenkompensation (Thermostatbox). Möglichkeit für Fühlerfehlererkennung. WTH-Eingang in Bereichen mit 16 Bit Auflösung für Pt100, Ni100 in Temperaturbereichen nach den Normen IEC 751/DIN 43760. Möglichkeit für das Einstellen in Multipla der Haupttypen (z.B. Pt50 und Ni1000). Automatische Kabelkompensation bei 3- oder 4-Leiter Fühleranschluss.

Abb. 2: Herausnehmen der Platine.

Page 48

Bei 2-Leiter Fühleranschluss besteht die Möglichkeit, den Kabelwiderstand mit einem Kalibrierungsdrehknopf in der Front zu kompensieren. Möglichkeit für Fühlerfehlererkennung.

der Messumformer korrekt funktioniert. Beim Aktivieren des Kalibrie rungsdrehknopfes in der Front leuchtet die grüne Leuchtdiode konstant. Die gelben Leuchtdioden leuchten bei aktiviertem Ausgangsrelais.

Widerstandseingang in Bereichen mit 16 Bit Auflösung für Ohmsche Widerstandsmessung. Max. Bereich 5 kΩ. Kabelkompensation bei 3- oder 4-LeiterAnschluss. 0% und 100% Prozesskalibrierung sind möglich mit einem Kalibrierungsdrehknopf in der Front.

Stromeingang in Bereichen mit 15 Bit bipolarer Auflösung für DC-Stromsignale. 0% und 100% Prozesskalibrierung sind möglich mit einem Kalibrierungsdrehknopf in der Front. Möglichkeit für Kabelbrucherkennung bei Signalen von 4...20 mA. Spannungseingang in Bereichen mit 15 Bit bipolarer Auflösung für DC-Spannungssignale, 3-Leiter-Potentiometer, Wägezellen, Druckumformer und dergleichen. 0% und 100% Prozesskalibrierung sind möglich mit einem Kalibrierungsdrehknopf in der Front.

HILFSVERSORGUNGEN:

(Werden mit internen DIP-Schaltern gewählt).

2-Draht-Versorgung 16 VDC / 20 mA zur Versorgung von 2-Draht-Messumformer.

Referenzspannung 2,5 VDC, 15 mA als Referenz für 3-Leiter-Potentiometer z.B.

bei der Istwertrückführung von analogen Ventilen.

Erregungsspannung 8 VDC, 25 mA für die Versorgung von Wägezellen, Druckumformer und dergleichen.

AUSGÄNGE:

(Werden mit internen DIP-Schaltern gewählt).

Stromausgang mit 13 Bit bipolarer Auflösung programmierbar im Bereich ±20 mA. Die maximale Nullpunktverschiebung (Offset) beträgt 75% des maximalen Ausgangswerts.

Spannungsausgang mit 13 Bit bipolarer Auflösung in den Bereichen ±1 VDC oder ±10 VDC. Max. Belastung 20 mA. Relaisausgänge (Relais 1 und 2) werden als Schließer- oder Öffnerfunktion gewählt. Die Relais können als Grenzkontakte oder für Fühlerfehleralarm für TE-, WTH-, Widerstandseingang und Stromeingang benutzt werden.

ZUSTANDSANZEIGE:

Grüne Leuchtdiode in der Front des Kabinettes zeigt durch Blinken an, dass

ELEKTRISCHE DATEN - TYP 5111:

Umgebungstemperatur:

-20°C bis +60°C

Allgemeine Daten:

Versorgungsspannung ................................ 24...230 VAC ±10%

24...250 VDC ±20%

Frequenz ..................................................... 50...60 Hz

Eigenverbrauch .......................................... 2,5 W

Max. Verbrauch .......................................... 3 W

Sicherung ................................................... 400 mA T / 250 VAC

Isolationsspannung, Test / Betrieb ............. 3,75 kVAC / 250 VAC

Kommunikationsschnittstelle ..................... Opto Link 5901

Signal / Rauschverhältnis ........................... Min. 60 dB

Signaldynamik, Eingang ............................. 23 Bit

Signaldynamil, Ausgang ............................. 16 Bit

Ansprechdauer (programmierbar):

Min. ........................................................ Aktualisierungszeit x 2,5

Max. ....................................................... 250 s

Kalibrierungstemperatur ............................. 20...28°C

Temperaturkoeffizient ................................. < ±0,01% d. Messspanne/°C

Linearitätsfehler .......................................... < 0,1% d. Messspanne

Einfluss von Änderung der

Versorgungsspannung ................................ < 0,001% d. Messspanne /%V

Hilfsspannungen:

2-Draht-Versorgungsspannung .................. 16 VDC / 20 mA

Referenzspannung ..................................... 2,5 VDC ±0,5% / 15 mA

Erregungsversorgung ................................. 8,0 VDC ±0,5% / 25 mA

EMV-Immunitätseinwirkung ........................ < ±0,5%

Leitungsquerschnitt (max.) ......................... 1 x 2,5 mm

Klemmschraubenanzugsmoment ............... 0,5 Nm

Relative Luftfeuchtigkeit ............................. < 95% RH (nicht kond.)

Abmessungen (HxBxT) ............................... 109 x 23,5 x 130 mm

DIN-Schienentyp ........................................ DIN 46277

Schutzart (Gehäuse / Klemme) .................. IP50 / IP20

Gewicht ...................................................... 250 g

Litzendraht

Page 49

Elektrische Daten - EINGANG: TE-Eingang:

Min. Max. Min. Typ Temperatur Temperatur Spanne Norm

Max. Nullpunktverschiebung (Offset) ......... 75% des gewählten Maximalwertes

Fühlerfehlerstrom ....................................... Nom. 5 µA

Aktualisierungszeit (int. / ext.CJC / diff.) .... 250 ms

Grundgenauigkeit:

Typ E,J,K,L,N,T,U ....................................... < ±0,5°C

Typ B,R,S,W3,W5 ....................................... < ±2°C

Kompensationsgenauigkeit (CJC) .............. < ±0,5°C

Temperaturkoeffizient Typ E,J,K,L,N,T,U

Spanne < 500°C .................................... ±0,05°C/°C

Spanne > 500°C .................................... ±0,01% d. Messspanne /°C

Typ B,R,S,W3,W5 ....................................... 0,2°C/°C

Fühlerfehlererkennung ................................ Ja

Umg.

WTH-Eingang:

RTD- Min. Max. Min. Typ Temperatur Temperatur Spanne Norm

Pt -200°C +850°C 25°C IEC 60751 Ni -60°C +250°C 25°C DIN 43760

Max. Nullpunktverschiebung ...................... 75% des gewählten Maximalwertes

Kabelwiderstand pro Leiter (max.) ............. 50 Ω

Fühlerstrom ................................................ Nom. 0,4 mA

Aktualisierungszeit:

2- und 4-Leiter ........................................... 100 ms

3-Leiter und Diff. ........................................ 250 ms

Grundgenauigkeit ....................................... ±0,2°C

Temperaturkoeffizient

Spanne < 100°C .................................... ±0,01°C/°C

Spanne > 100°C .................................... ±0,01% d. Messspanne /°C

Wirkung des Fühlerkabelwiderstandes

3- / 4-Leiter ................................................ < 0,002 Ω/Ω

Fühlerfehlererkennung ................................ Ja

Umg.

Linearer Widerstandseingang:

Messbereich ............................................... 0...5 kΩ

Min. Messbereich (Spanne)

2- / 4-Leiter ................................................ 10 Ω

3-Leiter und Differenz ................................. 50 Ω

Max. Nullpunktverschiebung ...................... 75% des gewählten Maximalwertes

Max. Kabelwiderstand pro Leiter ............... 50 Ω

Fühlerstrom ................................................ Nom. 0,4 mA

Aktualisierungszeit (2- / 4-Leiter) ............... 100 ms

Aktualisierungszeit (3-Leiter / Diff.) ............ 250 ms

Wirkung des Fühlerkabelwiderstandes

3- / 4-Leiter ................................................ < 0,002 Ω/Ω

Fühlerfehlererkennung ................................ Ja

Spannungseingang:

Messbereich ............................................... -250...+250 VDC

Min. Messbereich (Spanne) ........................ 20 mV

Max. Nullpunktverschiebung ...................... 75% des gewählten Maximalwertes

Eingangswiderstand (Vein ≤ 2,4 V) ............ Nom. 10 MΩ

(Vein > 2,4 V) ........... Nom. 5 MΩ

Aktualisierungszeit (ohne Lin.) .................... 50 ms

Aktualisierungszeit (mit Lin.) ....................... 100 ms

Brückeneingang:

Messbereich ............................................... -70...+70 mV

Min. Messbereich (Spanne) ........................ 5 mV

Max. Nullpunktverschiebung ...................... 75% des gewählten Maximalwertes

Eingangswiderstand ................................... Typ. 500 kΩ

Aktualisierungszeit (ohne Lin.) .................... 200 ms

Aktualisierungszeit (mit Lin.) ....................... 250 ms

Stromeingang:

Messbereich ............................................... -100...+100 mA

Min. Messbereich (Spanne) ........................ 2 mA

Page 50

Max. Nullpunktverschiebung ...................... 75% des gewählten Maximalwertes

Eingangswiderstand ................................... Nom. 10 Ω + PTC 10 Ω

Aktualisierungszeit (ohne Lin.) .................... 50 ms

Aktualisierungszeit (mit Lin.) ....................... 100 ms

Kabelbrucherkennung (4...20 mA) .............. Ja

Elektrische Daten - AUSGANG: Stromausgang:

Signalbereich .............................................. -20...+20 mA

Min. Signalbereich (Spanne) ...................... 5 mA

Max. Nullpunktverschiebung ...................... 75% des gewählten Maximalwertes

Belastung (max.) ......................................... 20 mA / 600 Ω / 12 VDC

Belastungsstabilität .................................... < ±0,01% d. Messspanne / 100 Ω

Strombegrenzung ....................................... 23,5 mA

Spannungsausgang:

Signalbereich .............................................. -10...+10 VDC

Min. Signalbereich (Spanne) ...................... 0,25 VDC

Max Nullpunktverschiebung ....................... 75% des gewählten Maximalwertes

Belastung (max.) ......................................... 10 VDC / 20 mA

Strombegrenzung ....................................... 40 mA

Spannungsbegrenzung .............................. 11,5 VDC

Relaisausgänge:

Max. Spannung .......................................... 250 VRMS

Max. Strom ................................................. 2 A / AC

Max. Wechselstromleistung ....................... 500 VA

Max. Wechselstromleistung

Ex-Version 5111B ....................................... 100 VA

Max. Strom bei 24 VDC ............................. 1 A

Fühler- / Kabelfehleranzeige:

Analog Ausgang upscale .......................... Max. Wert +10%

Analog Ausgang downscale ....................... Min. Wert -10%

Analog Ausgang ......................................... Halt

Relaisausgang ............................................ ON / OFF / Halt

Ex- / I.S.-Daten für 5111B, alle Typen:

Klemme 31, 32; 11, 12; 21, 22 und 23, 24:

Um .............................................................. : 250 V

2-Draht-Versorgung (Klemme 54 bis 52) und 3-Leiter Potentiometer (Klemme 54, 43 bis 42):

Uo ............................................................... : 28 VDC

Io ................................................................. : 93 mADC

Po ............................................................... : 650 mW

Lo ............................................................... : 4,7 mH

Co ............................................................... : 80 nF

Wägezelle (Klemme 54, 53, 51, 44, 43 und 41 bis 42):

Uo ............................................................... : 28 VDC

Io ................................................................. : 110 mADC

Po ............................................................... : 650 mW

Lo ............................................................... : 4,2 mH

Co ............................................................... : 80 nF

V, mA, TE, WTH (Klemme 53, 52, 51, 44, 43 und 41 bis 42):

Uo ............................................................... : 7,5 VDC

Io ................................................................. : 23 mADC

Po ............................................................... : 45 mW

Lo ............................................................... : 160 mH

Co ............................................................... : 11 µF

EEx- / I.S.-Zulassung:

DEMKO 01ATEX130321 .............................. II (1) G D

[EEx ia] IIC

Angewandt für zone .................................... 0, 1, 2, 20, 21 oder 22

GOST R Zulassung:

Standard: VNIIM .......................................... Cert. no. Ross DK.ME48.V01899

Ex: VNIIFTRI ................................................ Cert. no. Ross DK.GB06.V00100

Eingehaltene Behördenvorschriften: Norm:

EMV 2004/108/EG

Emission und Immunität ................... EN 61326

LVD 73/23/EWG ......................................... EN 61010-1

PELV/SELV .................................................. IEC 364-4-41 und EN 60742

ATEX 94/9/EG ............................................. EN 50014, EN 50020 und

EN 50281-1-1

d. Messspanne = der gewählten Messspanne

Page 51

BESTELLANGABEN:

Typ Version Ausgangsoption

5111 ABMESSUNGEN:

5111 Standard : A

ATEX : B

Nur analogausgang : 1

Analogausgang + 2 Relaiseinheiten : 2

Zu beachten!

Für TE-Eingänge mit interner Vergleichsstellenkompensation (CJC) sind die Anschlussstecker Typ 5912 oder 5912EEx zu bestellen.

Bestellangaben: 5111Hz50 (Spezialausgabe des 5111 - siehe Anhang Seite 112)

BLOCKDIAGRAMM:

↓↓

Optolink

5 M

Vreg

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

Kalibrierschalter 1

grün

A/DPGA

CPU

gelb

RE 1

RE 2

DP 1

Hilfsspannung

Spanneungsregler

Spannungseingang

Stromeingang

mV-Ausgang

R/WTH/TE-Eingang +

mV-Eingang +

Eingang -

R/WTH/TE-Eingang -

5111

Versorgung

24...230 VAC

24...250 VDC

Versorgung

Analogausgang -

Analogausgang +

Relais 1

Relais 2

11 12

41 424344

23.5 mm

110 mm

45 mm

90 mm

130 mm

Page 52

ANSCHLUSSANORDNUNG:

PROGRAMMIERUNG DER HARDWARE:

DP2: Hilfsspannung Schalter Schalter EIN AUS

Schleifenversorgung 2 1 8 V Erregung 1 2 2,5 V Referenzspannung - 1, 2

DP1: Analogausgang Schalter Schalter EIN AUS

Ausgang ±20 mA 4 1, 2 , 3 Ausgang ±10 VDC 1, 3, 4 2 Ausgang ±1 VDC 1, 2, 3 4

VERDRAHTUNGSANLEITUNG

PRetrans 5111 ist ein Universal-Messumformer, der fertigkonfiguriert mit den Eingangs- und Ausgangsparametern in Übereinstimmung mit Ihrem Auftrag geliefert werden kann. Im PRetrans 5111 befindet sich ab Fabrik ein Ausdruck der Konfigurierung in einer Plastikhülle. Mit Hilfe des PReset-Programmes einschl. Opto Link 5901 und eines PCs können Sie den PRetrans 5111 selbst konfigurieren. Eine detaillierte Anleitung befindet sich im PReset-Handbuch. Das PRetrans 5111-Handbuch enthält Verdrahtungsdiagramme geordnet nach Eingangstypen. PRetrans 5111 kann außer der Standard- oder ATEX-Version wie folgt geliefert werden: 5111-1 - ohne Grenzkontakte 5111-2 - mit 2 Grenzkontakten.

Im PRetrans 5111 liegen die Eingangsstecker an der Unterseite. Die Ausgangsund Versorgungsstecker liegen an der Geräteoberseite.

100

LEUCHTDIODENANZEIGE

Eine grüne Leuchtdiode blinkt bei Normalbetrieb. Wenn zum bzw. vom PRetrans 5111 kommuniziert wird, erlöscht während der Kommunikation die Leuchtdiode. Eine gelbe Leuchtdiode leuchtet ständig, wenn das betreffende Relais gezogen ist.

101

Page 53

ZERLEGUNG

Die Frontplatte wird abmontiert, indem man einen kleinen Schraubenzieher in die Öffnung ganz oben an der Platte steckt und den Schraubenzieher vorsichtig nach oben kippt. Das Print einschl. Stecker kann aus dem Gehäuse entfernt werden, indem man das Schloss - den obersten DIN-Schienenbeschlag - löst und das Print vorsichtig aus dem Gehäuse zieht. Es ist notwendig, das Print auszubauen, wenn die Einstellungen der DIP-Schalter geändert werden muss.

FEHLERFUNKTIONEN:

Statusanzeige Aktion

Keine Versorgungsspannung:

Grüne LED aus. Relais aus. Analogausgang 0 mA / 0 V.

LEITERKOMPENSATION FÜR 2-LEITER-WTH-EINGANG

Wenn die „externe Kalibrierung« im PReset aktiv konfiguriert ist, besteht die Möglichkeit, den Leiterwiderstand im 2-Leiter-WTH-Eingang zu kompensieren. Dies geschieht folgendermaßen:

1) WTH kurzschließen

2) Frontplatte abmontieren und Schalter 1 aktivieren

3) WTH-Kurzschlussverbindung entfernen. PRetrans 5111 kompensiert jetzt den jeweiligen Leiterwiderstand. Die Funktion kann mit Hilfe von PReset außer Kraft gesetzt werden.

PROZESSKALIBRIERUNG 0% UND 100% ODER NUR 0%

(funktioniert nicht für WTH- und TE-Eingang). Wenn die Option „Frontprogrammierung« im PReset aktiv konfiguriert ist, besteht die Möglichkeit, folgende Prozesskalibrierung gestützt auf die jeweilige Wahl im PReset vorzunehmen. Zu beachten: Die Eingänge 0% und 100% müssen größer gewählt werden als die prozesskalibrierte Spanne.

PROZESSKALIBRIERUNG FÜR 0% UND 100%:

1) Den jeweiligen 0%-Wert in den PRetrans eingeben.

2) Frontplatte abmontieren, Schalter 1 aktivieren und das Erlöschen der Leuchtdiode abwarten.

3) Den jeweiligen 100%-Wert in den PRetrans eingeben.

4) Schalter 1 aktivieren; die Leuchtdiode blinkt wieder. Der Eingang des PRetrans 5111 ist nun entsprechend den jeweiligen Prozesswerten skaliert.

PROZESSKALIBRIERUNG FÜR 0%

1) Den jeweiligen 0%-Wert in den PRetrans eingeben.

2) Frontplatte abmontieren und Schalter 1 zweimal innerhalb 5 Sekunden aktivieren; die Leuchtdiode blinkt wieder.

Spannungsversorgung ein Bitte beachten: Spannung muss

min. 5 s ausgeschaltet bleiben, damit Gerät korrekt hochfährt.

Reset und Warmstart wegen:

Spannungsversorgungs-Ausfall oder Watchdog-Zeitüberschreitung.

EEprom-Datenfehler:

Sensor-Fehler bei Eingang:

Lin R, Pt100, TC, und 4...20 mA.

Hardware-Fehler:

Konstanter Reset aufgrund von EEprom-, A/D-Wandler- oder Mikroprozes sor-Fehler.

Hardware-Fehler:

Konstanter Reset aufgrund kurzgeschlossenen Kristalls.

Grüne LED blinkt mit 5...20 Hz. Relais entsprechend Eingangswert. Analogausgang entsprechend Eingangswert.

Grüne LED ist ständig an bis zum erneuten Aus- und Einschalten. Relais sind für 1 s aus, dann entsprechend Eingangswert. Analogausgang -23 mA / -1,2 V / -11,5 V für max. 1 s, dann entsprechend Eingangswert.

Grüne LED aus. Relais aus. Analogausgang 0 mA / 0 V.

Grüne LED blinkt mit 5...20 Hz. Relais entsp. Konfiguration f. Sensor-Fehler. Analogausgang entsp. Konfiguration für Sensor-Fehler.

Grüne LED blinkt mit etwa 1 Hz. Relais aus. Analogausgang -23 mA / -1,2 V / -11,5 V.

Grüne LED blinkt mit etwa 1 Hz. Relais wechseln zwischen Aus-Zustand und vorherigem Zustand im 1 s-Intervall. Analogausgang -23 mA / -1,2 V / -11,5 V.

102

103

Page 54

VERDRAHTUNGSDIAGRAMME

FÜR WTH- UND WIDERSTANDSEINGANG

Potentiometer

WTH

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Potentiometer WTH

PR 51 11

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

PR 5111

RE 1

RE 2

Versorgung

DP 1

Analogausgang -

Analogausgang +

Relais 1

Relais 2

24...230 VAC /

24...250 VDC

Verdrahtung von Stromversorgung, Analogausgang und Relaisausgängen.

2-Leiter-Eingang für WTH-Temperaturfühler und veränderlichen Widerstand (Potentiometer).

Potentiometer

WTH

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

4-Leiter-Eingang für WTH-Temperaturfühler und veränderlichen Widerstand (Potentiometer).

104

3-Leiter-Eingang für WTH-Temperaturfühler und veränderlichen Widerstand (Potentiometer).

PR 51 11

heiß

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

niedrig

hoch

kalt

Differenzeingang für WTH-Temperaturfühler und veränderliche Widerstände (Potentiometer).

105

Page 55

VERDRAHTUNGSDIAGRAMME

FÜR THERMOELEMENTEINGANG

TE-Temperaturfühlereingang mit Vergleichsstellenkompensation (CJC) im Stecker. Angewendet wird der CJC-Stecker vom Typ 5912 oder vom Typ 5912EEx. Man beachte, dass die Anschlüsse 41 und 42 mittels Überbrückung verbunden werden müssen.

PR 51 11

Vreg

5 M

PTC

PT100

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Pt100

PR 5 11 1

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

TE-Temperaturfühlereingang mit externer Vergleichsstellenkompensa-tion (CJC). Ein Pt100-Element wird im Übergang zwischen dem TE und den Kupferklemmen verwendet.

PR 51 11

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

TE-Temperaturfühlereingang ohne Vergleichsstellenkompensation. Im Übergang zwischen dem TE und den Kupferklemmen wird konstante Temperatur erwartet.

PR 5111

RE 1

RE 2

DP 1

Versorgung

24...230 VAC /

24...250 VDC

Versorgung

Analogausgang -

Analogausgang +

Relais 1

Relais 2

heiß

kalt

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

Differenzeingang für TE-Temperaturfühler. Die kalte Vergleichstelle wird über das TE kompensiert (CJC).

106

Verdrahtung von Stromversorgung, Analogausgang und Relaisausgängen.

107

Page 56

VERDRAHTUNGSDIAGRAMME

FÜR GLEICHSPANNUNGSEINGANG

Zweipoliger Spannungseingang für

±20 mV ≤ Spanne ≤ ±2400 mV.

PR 5 111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

PR 51 11

5 M

Vreg

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Zweipoliger Spannungseingang für

±2400 mV ≤ Spanne ≤ ±240 V.

PR 5111

R ext.

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

Zweipoliger Spannungseingang für Stromspanne > ±100 mA. Der externe Shunt wird wie folgt berechnet:

±20 mV ≤ VR

≤ ±2400 mV.

ext.

R2 ext.

PR 5111

Vreg

5 M

PTC

Ω

50 k

DP2,1

DP2,2

Ω

MUX

R1 ext.

Zweipoliger Spannungseingang für Spanne > 240 V. Der externe Spannungsteiler wird berechnet wie folgt:

±20 mV ≤ VR2 ≤ ±2400 mV.

108

PR 5111

Vreg

5 M

PTC

DP2,1

DP2,2

Ω

50 k

Ω

MUX

3-Leiter Potentiometereingang. Die Hilfsspannung (DP2) wird auf 2,5 Vref. eingestellt.

109

Page 57

VERDRAHTUNGSDIAGRAMME

2-D rah t-

Umf orm er

VERDRAHTUNGSDIAGRAMME

FÜR GLEICHSTROMEINGANG

Zweipoliger Stromeingang für

±2 mA ≤ Spanne ≤ ±100 mA.

PR 51 11

Verdrahtung von Stromversorgung, Analogausgang und Relaisausgängen.

PR 51 11

Vreg

5 M

Ω

50 k

PTC

DP 1

RE 1

RE 2

DP2,1

DP2,2

Ω

MUX

Versorgung

Analogausgang -

Analogausgang +

Relais 1

Relais 2

24...230 VAC /

24...250 VDC

2-Draht-Messumformereingang mit Schleifenversorgung. (DP 2) wird auf Schleifenversorgung eingestellt.

2 mA ≤ Spanne ≤ 20 mA.

2-Draht-

Umformer

FÜR GLEICHSPANNUNGS-BRÜCKENEINGANG

PR 5 111

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

PTC

Ω

MUX

Aus. -

Erreg. +

Erreg. -

4-Leiter-Brückeneingang mit interner Erregungsspannung. (DP2) wird auf 8 V Erregung eingestellt.

±5 mV ≤ Spanne ≤ ±70 mV.

Max. 8 VDC

Erreg. +

Aus. -

Erreg. -

6-Leiter-Brückeneingang mit externer Erregungsspannung. (max. 8 VDC).

±5 mV ≤ Spanne ≤ ±70 mV.

Aus +

Aus. +

PR 5111

DP2,1

Vreg

DP2,2

5 M

Ω

50 k

Ω

PTC

Ω

MUX

PR 5111

Vreg

Ω

5 M

50 k

PTC

DP2,1

DP2,2

Ω

MUX

Aus. -

Erreg. +

Erreg. -

Aus +

PR 5111

DP2,1

Vreg

DP2,2

Ω

5 M

Ω

50 k

PTC

Ω

MUX

6-Leiter-Brückeneingang mit interner Erregungsspannung. (DP2) wird auf 8 V Erregung eingestellt.

±5 mV ≤ Spanne ≤ ±70 mV.

PR 5111

RE 1

RE 2

DP 1

Versorgung

24...230 VAC /

24..250 VDC

Versorgung

Analogausgang -

Analogausgang +

Relais 1

Relais 2

Verdrahtung von Stromversorgung, Analogausgang und Relaisausgängen.

110

111

Page 58

ANHANG - 5111HZ50

5111Hz50 ist eine Spezialversion des Universalmessumformers PRetrans 5111 mit geänderter Eingangsstufe. Die Änderung bedeutet, dass 5111Hz50 eine extreme Unterdrückung von 50 Hz Brumm hat. Der DC-Wert des überlagerten Messsignals wird an den Ausgang wie z.B. ein 4…20 mA Stromsignal geschickt.

Eingang:

Das einzige Eingangssignal, dass 5111Hz50 empfangen kann, ist ein Spannungssignal im Bereich -2,4…+2,4 VDC.

Anwendung:

In Anwendungen, in denen das Messsignal mit 50 Hz Brumm überlagert ist.

Ansprechzeit:

Die Ansprechzeit (0…90%) ist im Bereich 500 ms…250 s programmierbar.

Verbindung:

112

Eingang:

-2,4...+2,4 VDC

PR 5111Hz50

Vreg

200kΩ

1 Fµ

DP2,1

DP2,2

MUX

Page 59

PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Vores kompetenceområder omfatter: Isolation, Displays, Ex-barrierer, Temperatur samt Universal-moduler. Alle produkter opfylder de strengeste internationale standarder, og størstedelen integrerer den patenterede STREAM-SHIELD teknologi, der sikrer driftsikkerhed i selv de værste omgivelser. Vores motto »Signals the Best« er indbegrebet af denne ﬁ losoﬁ – og din garanti for kvalitet.

Subsidiaries

France PR electronics Sarl Zac du Chêne, Activillage 2, allée des Sorbiers, F-69500 Bron

Germany PR electronics GmbH Bamlerstraße 92 D-45141 Essen

[email protected] tel. +33 (0) 4 72 14 06 07 fax +33 (0) 4 72 37 88 20

[email protected] tel. +49 (0) 201 860 6660 fax +49 (0) 201 860 6666

PR electronics A/S offers a wide range of analogue and digital signal conditioning modules for industrial automation. Our areas of competence include: Isolation, Displays, Ex barriers, Temperature, and Universal Modules. All products comply with the most exacting international standards and the majority feature our patented STREAM-SHIELD technology ensuring reliability in even the worst of conditions. »Signals the Best« is the epitome of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le traite ment des signaux analogiques et numériques dans tous les domaines industriels. Nos compétences s’étendent des transmetteurs de température aux afﬁ cheurs, des isolateurs aux barrières SI, jusqu’aux modules universels. Tous nos produits sont conformes aux normes internationales les plus strictes et la majorité d’entre eux répondent même à la technologie brevetée STREAM-SHEILD qui garantie un fonctionnement ﬁ able sous les conditions les plus défavorables. Notre devise »SIGNALS the BEST« c’est notre ligne de conduite - et pour vous l’assurance de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm an analogen und digitalen Signalverarbeitungsmodule für die industrielle Automatisierung. Unsere Kompetenzbereiche umfassen: Displays, Temperaturtransmitter, Ex- und galvanische Signaltrenner, und Universalgeräte. Alle Produkte von PR electronics werden in Überein stimmung mit den strengsten internationalen Normen produziert. Für die Mehrzahl aller Produkte garantiert die patentierte STREAM-SHIELD Technologie höchste Zuverlässigkeit auch unter schwierigsten Einsatzbedingungen. »Signals the Best« ist Ihre Garantie für Qualität!

Italy PR electronics S.r.l. Via Giulietti, 8 IT-20132 Milano

Spain PR electronics S.L. Avda. Meridiana 354, 6°-A E-08027 Barcelona

Sweden PR electronics AB August Barks gata 6A S-421 32 Västra Frölunda

UK PR electronics Ltd Fairlie Quay Enterprise Park Main Road, Fairlie Ayrshire, KA29 0AS

USA PR electronics Inc 16776 Bernardo Center Drive Suite 203 San Diego, California 92128

[email protected] tel. +39 02 2630 6259 fax +39 02 2630 6283

[email protected] tel. +34 93 311 01 67 fax +34 93 311 08 17

[email protected] tel. +46 (0) 3149 9990 fax +46 (0) 3149 1590

[email protected] tel. +44 (0) 1475 568 000 fax +44 (0) 1475 568 222

[email protected] tel. +1 858 521 0167 fax +1 858 521 0945

Head ofﬁ ce

Denmark www.prelectronics.com PR electronics A/S [email protected] Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85
