5105B

Ex-isolated Driver

DK

UK

FR

DE

Side 1

Page 15

Page 29

Seite 43

No. 5105BV104-IN (0324)
From ser. no. 030246101

SIGNALS THE BEST

Ex-ISOLERET DRIVER

PRetrans 5105B

Indholdsfortegnelse

Advarsler ............................................................................ 2

Sikkerhedsregler................................................................. 3

Overensstemmelseserklæring............................................ 5

Adskillelse af SYSTEM 5000.............................................. 6

Anvendelse......................................................................... 7

Teknisk karakteristik........................................................... 7

Montage / installation......................................................... 7

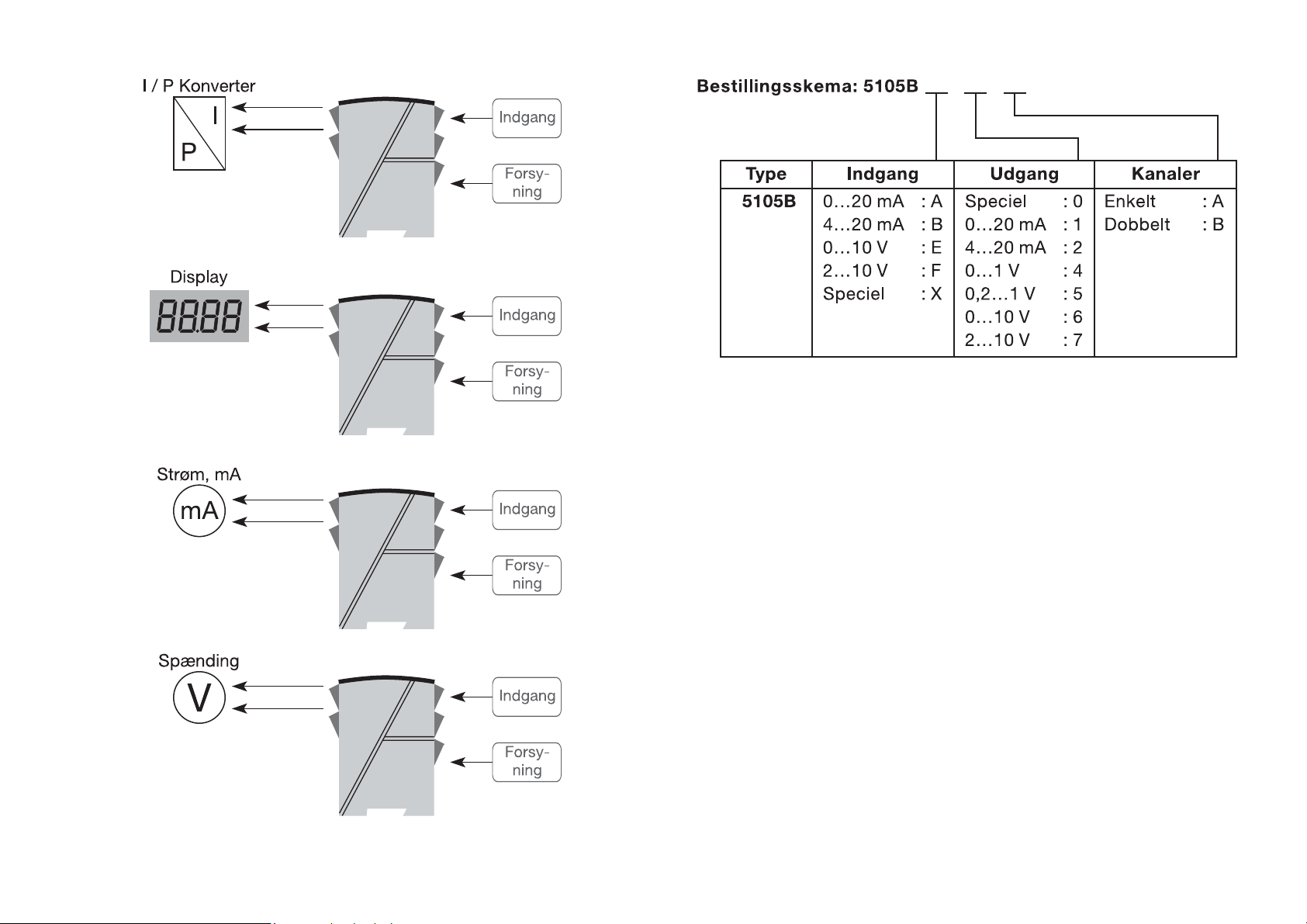

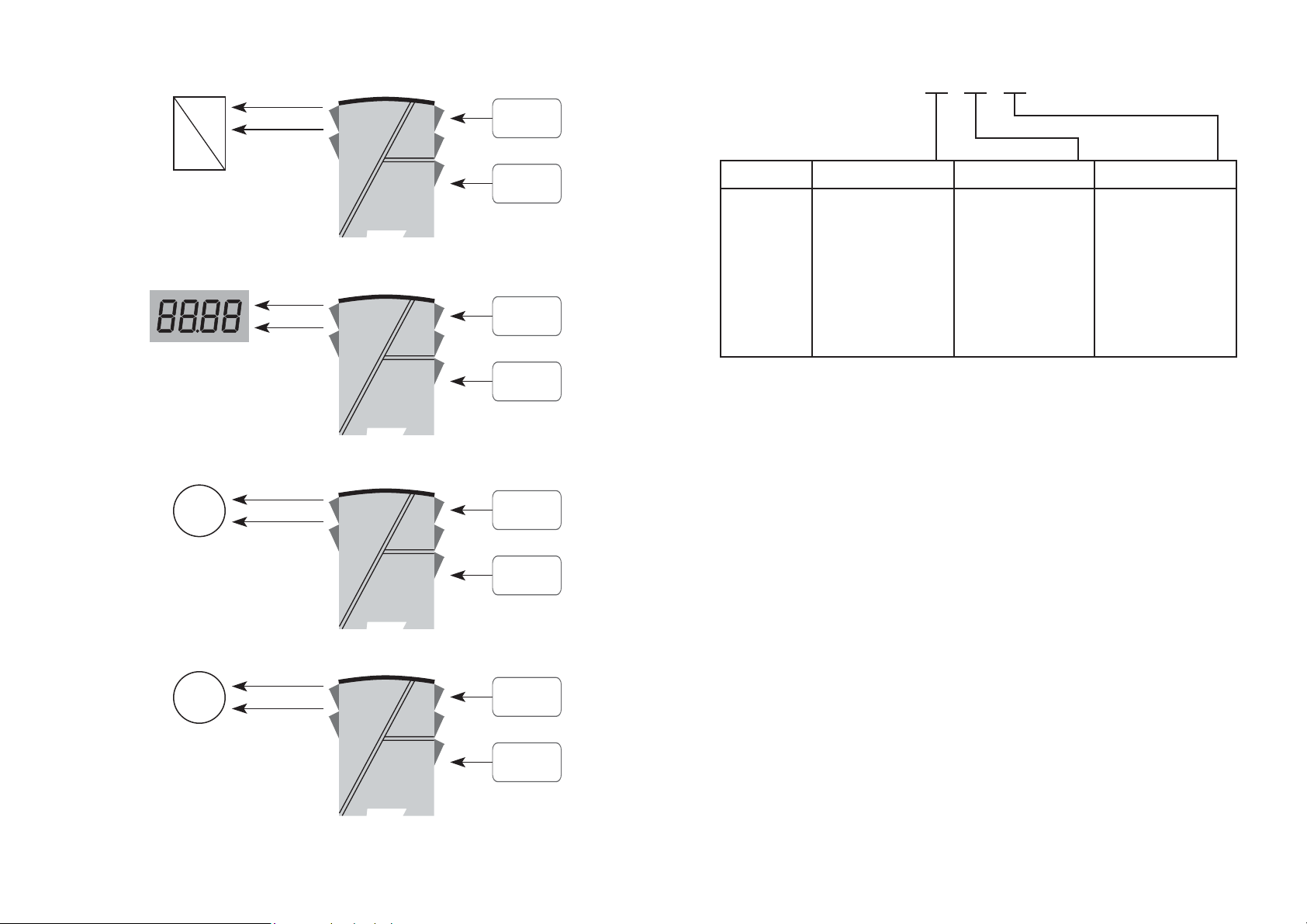

Applikationer ...................................................................... 8

Bestillingsskema................................................................. 9

Elektriske specifikationer ................................................... 9

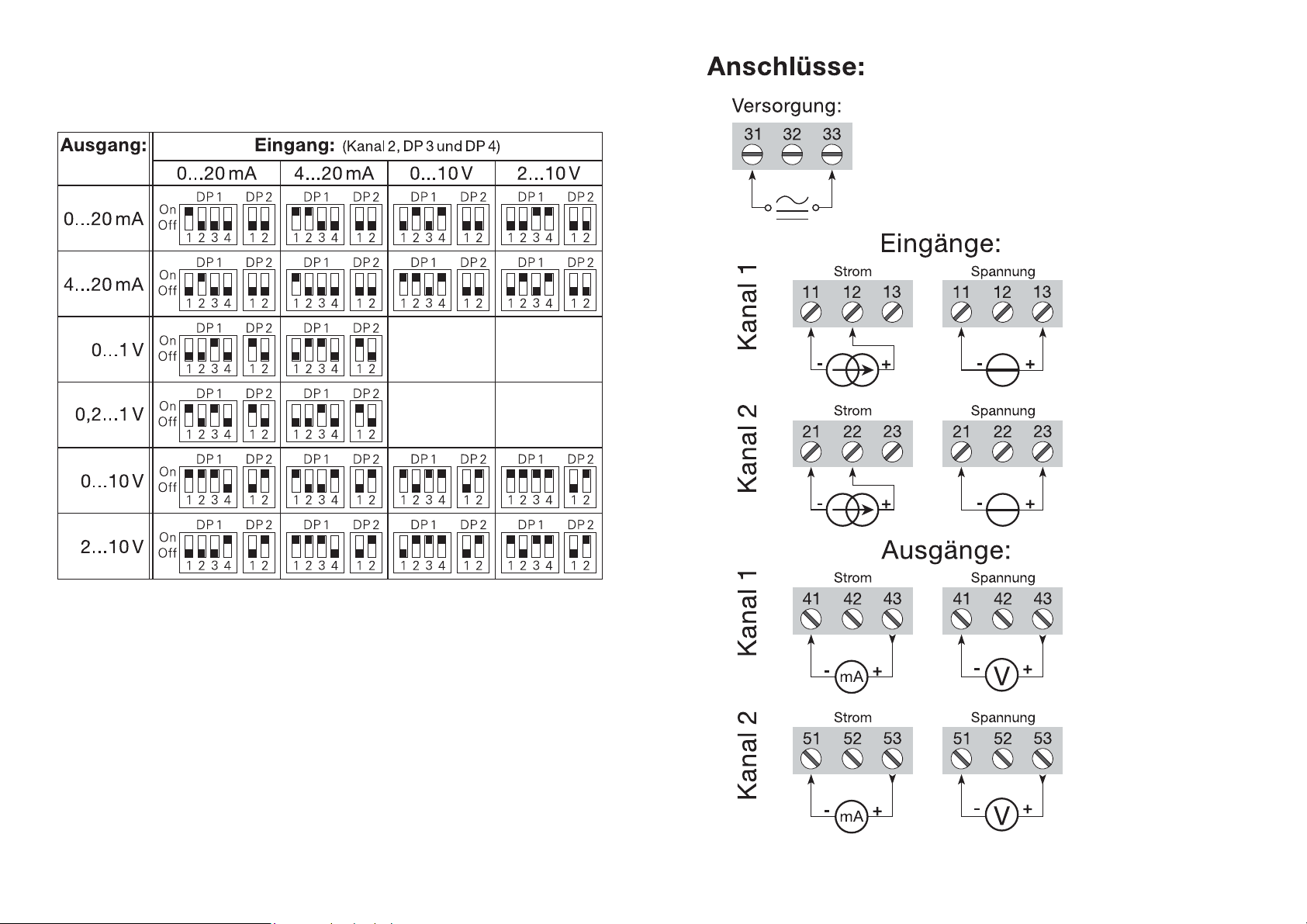

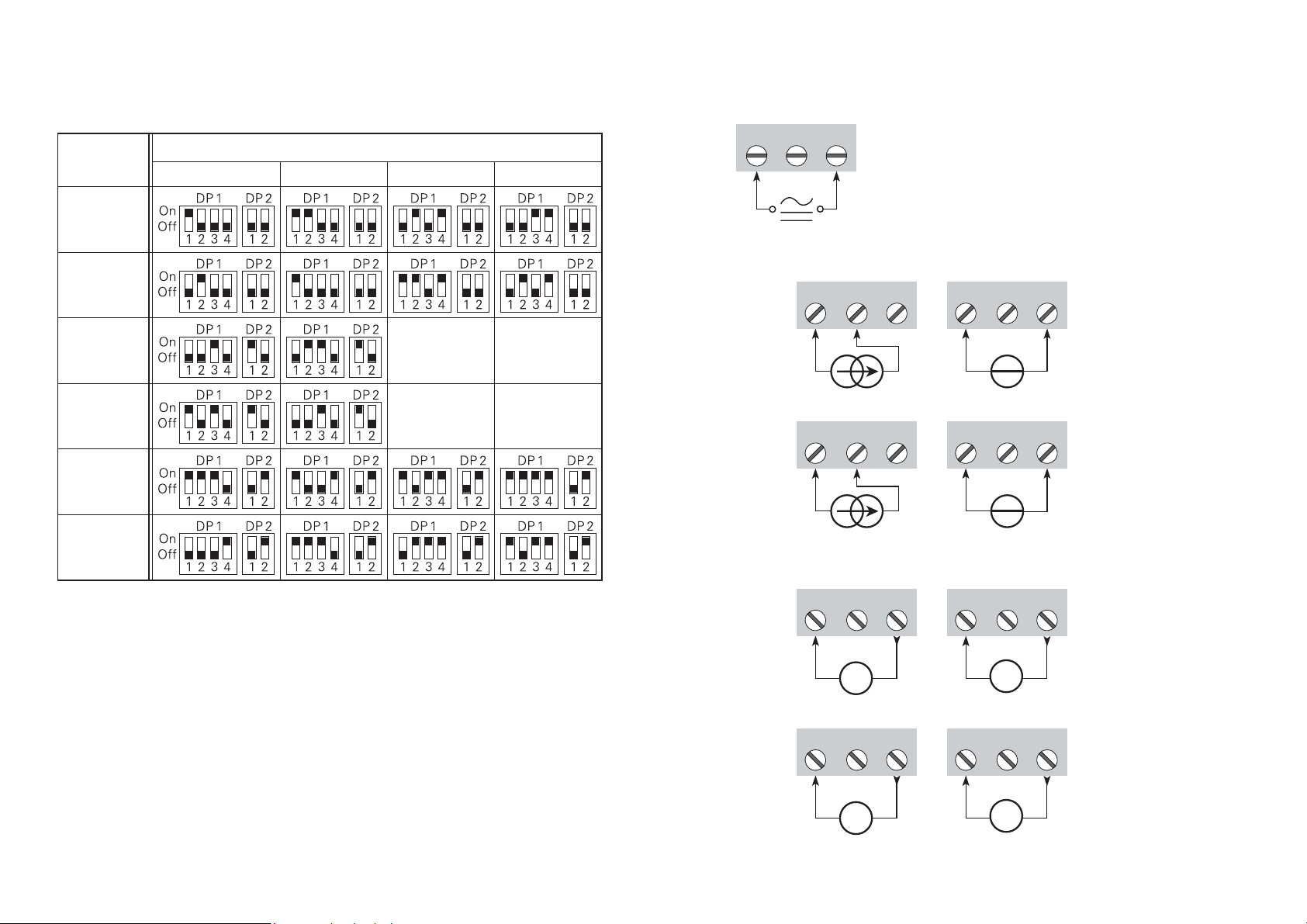

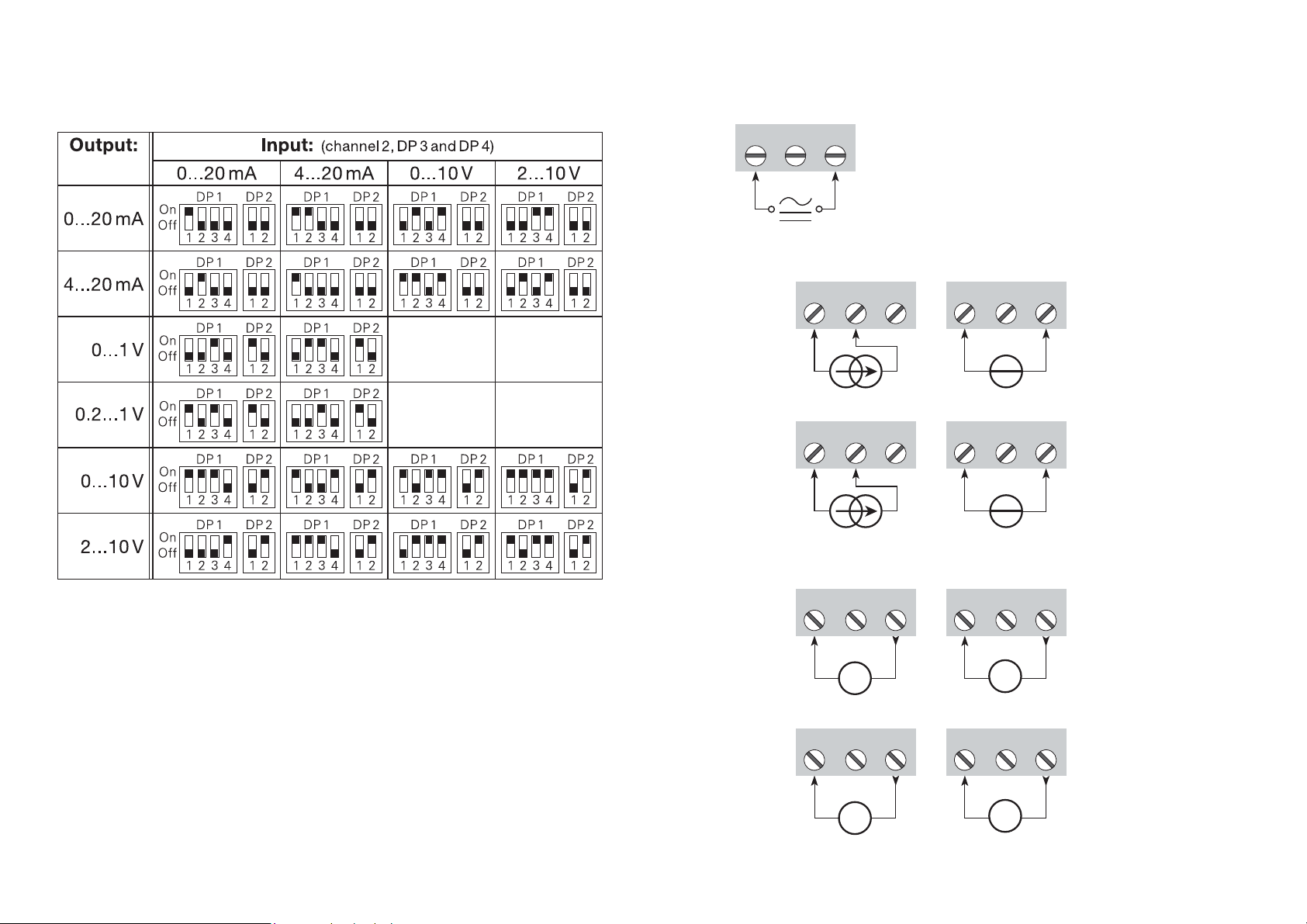

DIP-Switchprogrammering................................................. 12

Tilslutninger........................................................................ 13

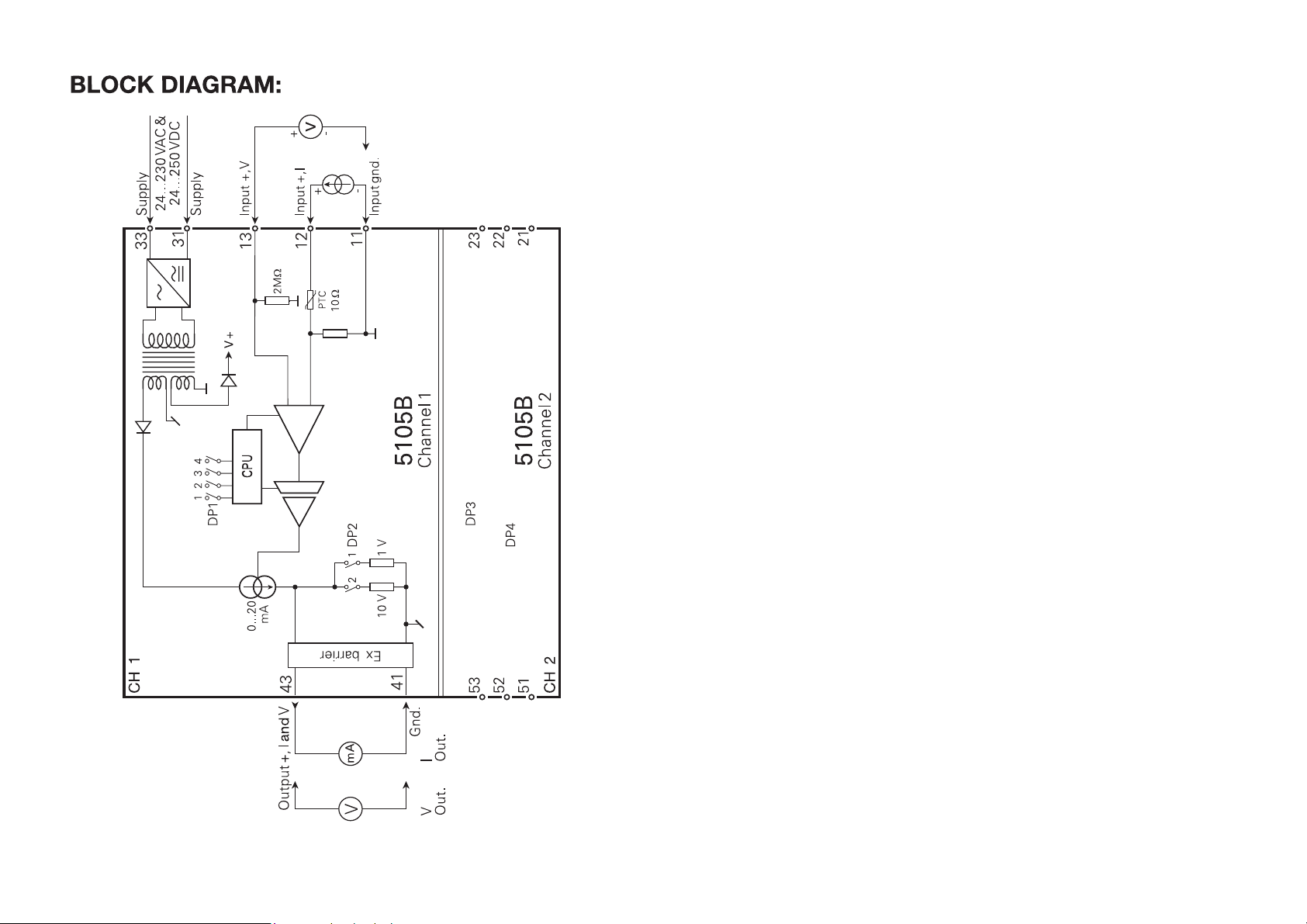

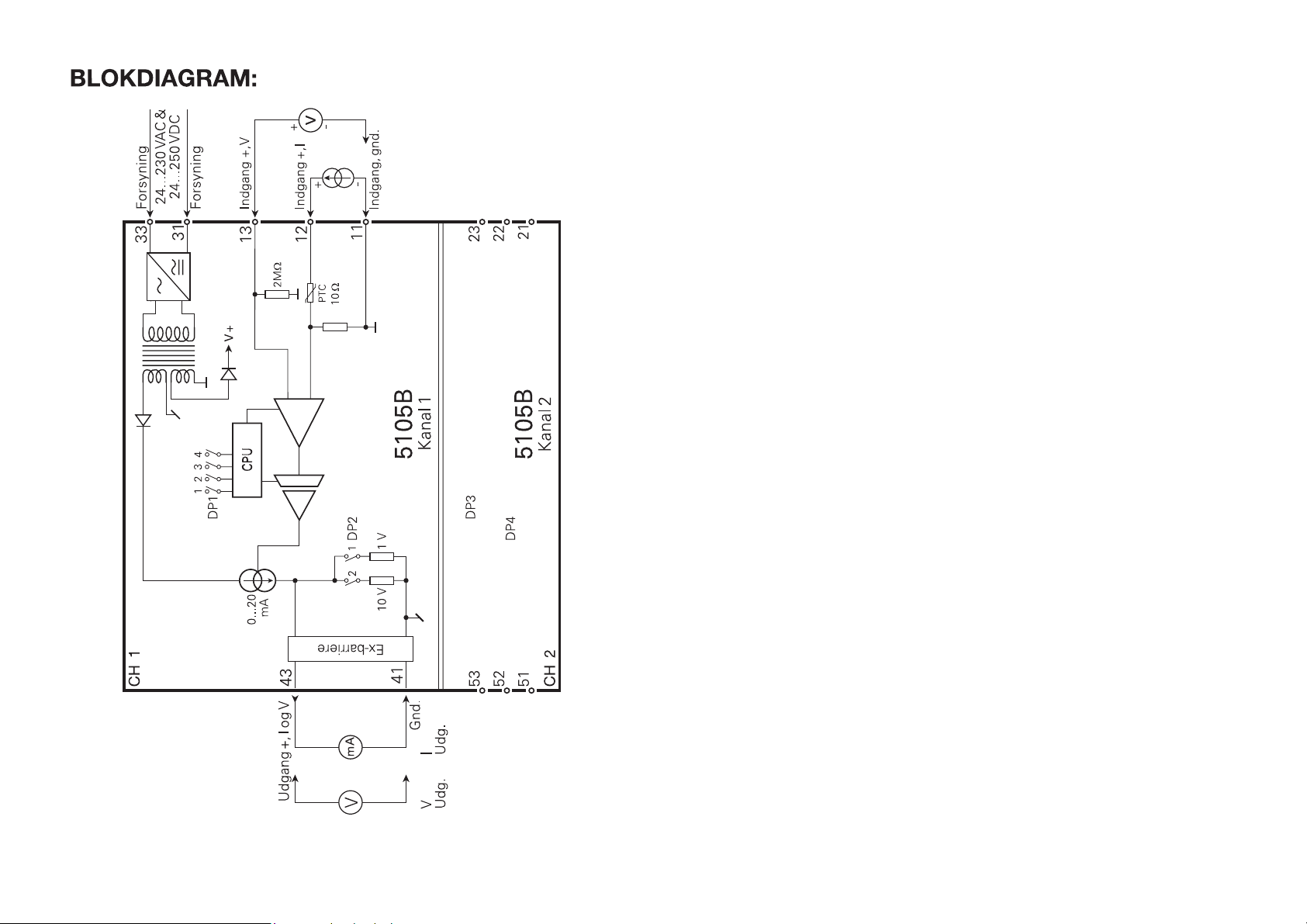

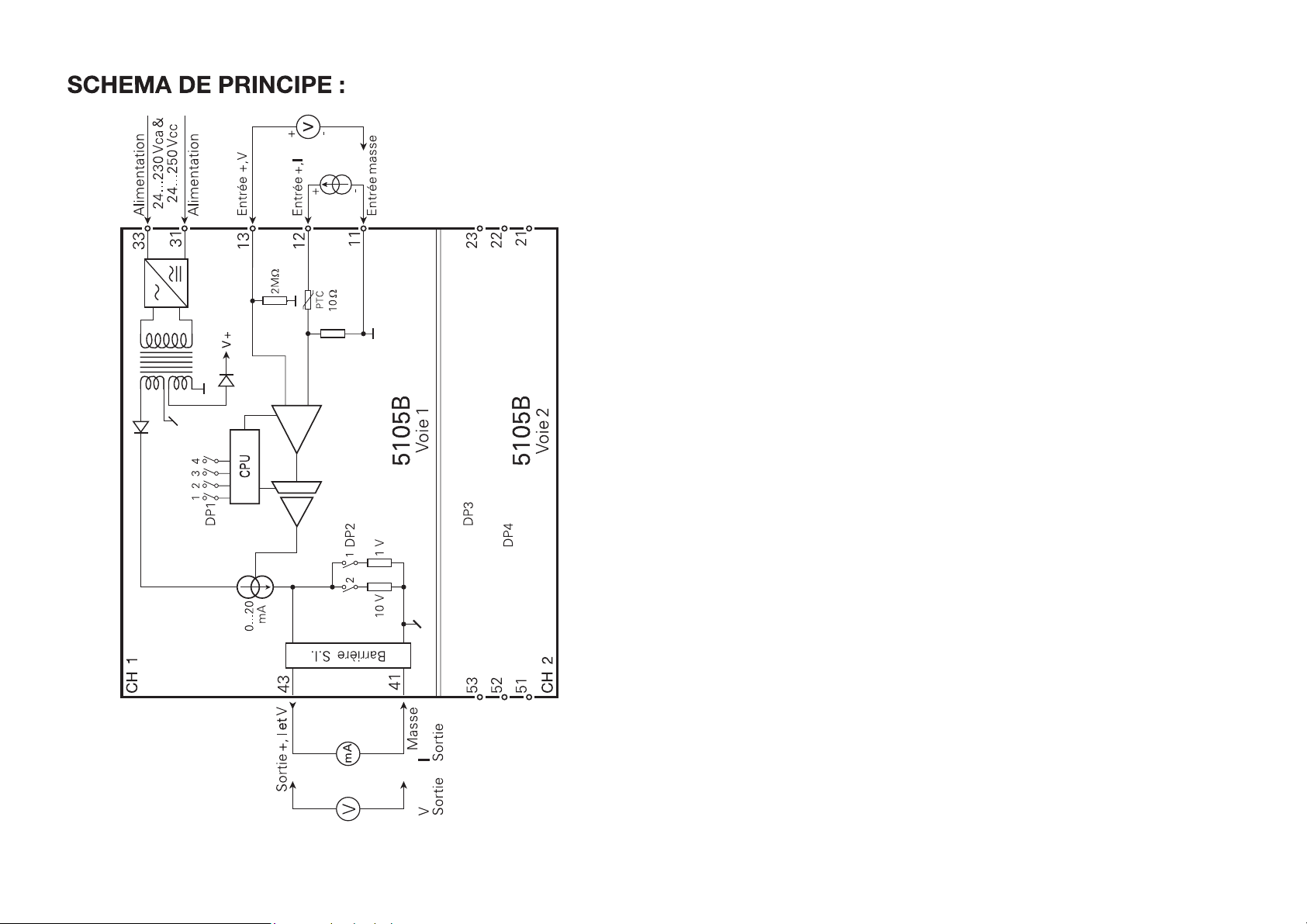

Blokdiagram....................................................................... 14

Appendix:

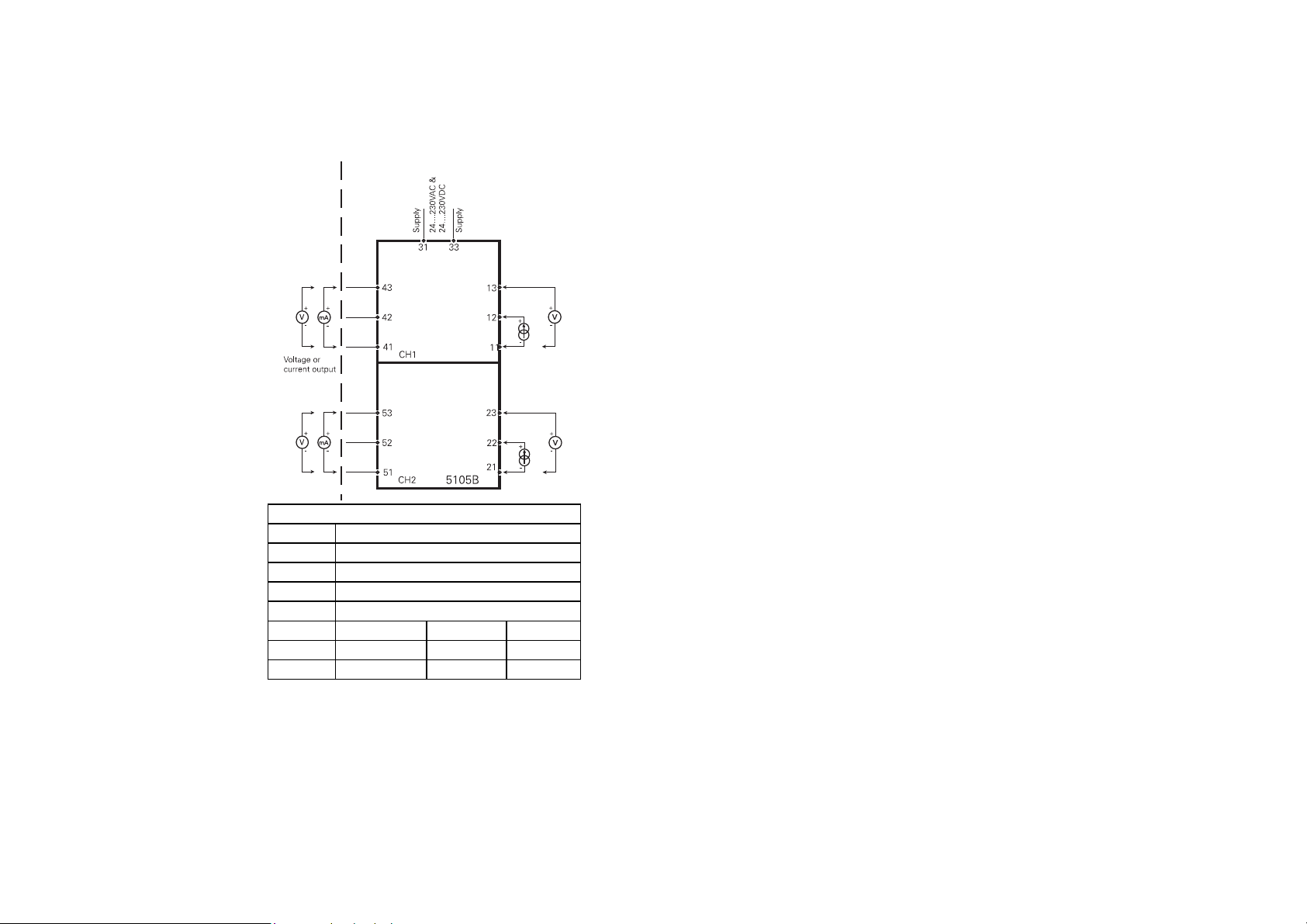

UL Control Drawing No. 5105QU01 .................................. 58

1

GENERELT

FARLIG

SPÆNDING

INSTAL-

LATION

ADVARSEL

Dette modul er beregnet for tilslutning til livsfarlige elektriske
spændinger. Hvis denne advarsel ignoreres, kan det føre til
alvorlig legemsbeskadigelse eller mekanisk ødelæggelse.
For at undgå faren for elektriske stød og brand skal manualens
sikkerhedsregler overholdes, og vejledningerne skal følges.
Specifikationerne må ikke overskrides, og modulet må kun
benyttes som beskrevet i det følgende.
Manualen skal studeres omhyggeligt, før modulet tages i brug.
Kun kvalificeret personale (teknikere) må installere dette modul.
Hvis modulet ikke benyttes som beskrevet i denne manual, så
forringes modulets beskyttelsesforanstaltninger.

ADVARSEL

Der må ikke tilsluttes farlig spænding til modulet, før dette
er fastmonteret, og følgende operationer bør kun udføres på
modulet i spændingsløs tilstand og under ESD-sikre forhold:
Adskillelse af modulet for indstilling af omskiftere og jumpere.
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.

ADVARSEL

For at overholde sikkerhedsafstande må modulerne 5111 og
5223 ikke tilsluttes både farlig og ikke-farlig spænding på sam­me moduls relækontakter.
SYSTEM 5000 skal monteres på DIN-skinne efter DIN 46277.
Kommunikationsstikket i SYSTEM 5000 har forbindelse til ind­gangsklemmer, hvor der kan forekomme farlige spændinger, og
det må kun tilsluttes programmeringsenheden 5905A via det
medfølgende kabel.

Signaturforklaring:

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre til

livstruende situationer.
CE-mærket er det synlige tegn på modulets overensstemmelse med

EU-direktivernes krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til

isolation.
Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse med

installationer i eksplosionsfarlige områder.

SIKKERHEDSREGLER

DEFINITIONER:
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og

50...1000 Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds­mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt
med indholdet af denne manual.

MODTAGELSE OG UDPAKNING:

Udpak modulet uden at beskadige dette, og sørg for, at manualen altid følger
modulet og er tilgængelig. Indpakningen bør følge modulet, indtil dette er mon­teret på blivende plads.
Kontrollér ved modtagelsen, at modultypen svarer til den bestilte.

MILJØFORHOLD:

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolations­klasse II.

32

INSTALLATION:

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske
udtryk, advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til:

PR electronics A/S, Lerbakken 10, 8410 Rønde, Danmark tlf: [phone].

Installation og tilslutning af modulet skal følge landets gældende regler for
installation af elektrisk materiel bl.a. med hensyn til ledningstværsnit, for-sikring
og placering.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia­grammet og sideskiltet.
For moduler, som er permanent tilsluttet farlig spænding, gælder:

For-sikringens maksimale størrelse er 10 A og skal sammen med en
afbryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal
mærkes således, at der ikke er tvivl om, at den afbryder spændingen
til modulet.

KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs­sigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT:

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så
det er let at betjene.

RENGØRING:

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand eller sprit.

ANSVAR:

I det omfang, instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå­ede salgsaftale, mod PR electronics A/S.

OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hermed at følgende produkt:

Type: 5105B
Navn: Ex-isoleret driver

er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 89/336/EEC og senere tilføjelser

Fra serienr.: 990246001 ff
EN 61 326
EN 50 081-1 og EN 50 081-2
EN 50 082-1 og EN 50 082-2

Denne erklæring er udgivet i overensstemmelse med EMC-direktivets paragraf

10, stk. 1. For specifikation af det acceptable EMC-niveau henvises til modu­lets elektriske specifikationer.

Lavspændingsdirektivet 73/23/EEC og senere tilføjelser

fra serienr.: 990246001 ff
EN 61 010-1

ATEX-direktivet 94/9/EC og senere tilføjelser

Fra serienr.: 990246001 ff
EN 50 014 og EN 50 020
Ex-certifikat: 99 ATEX 126014

Bemyndiget organ for CENELEC / ATEX: UL International Demko A/S 0539

Rønde, 6. sep. 1999 Peter Rasmussen
Producentens underskrift

4

5

ADSKILLELSE AF SYSTEM 5000

Ex-ISOLERET DRIVER

Husk først at demontere tilslutningsklemmerne med farlig spænding.

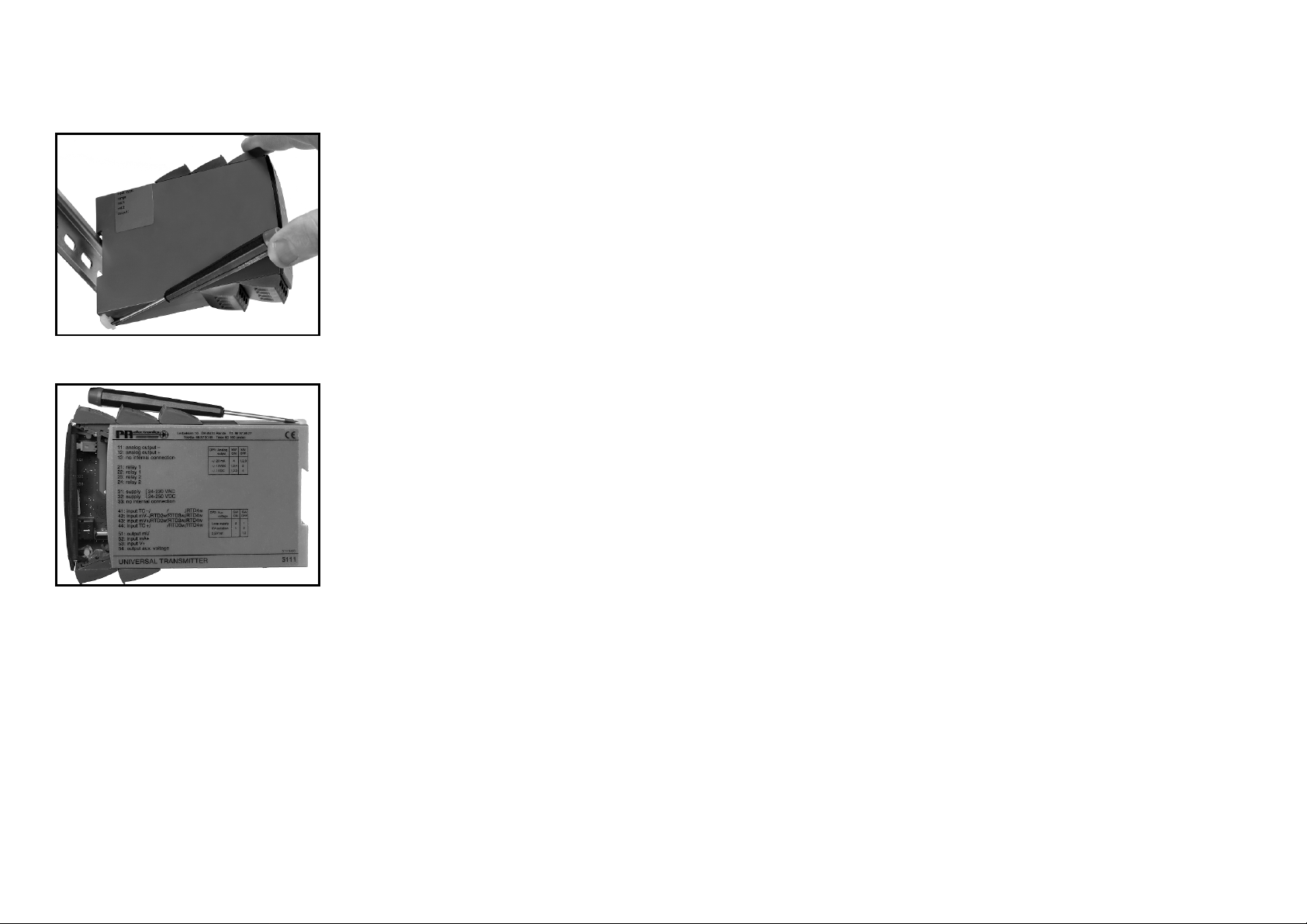

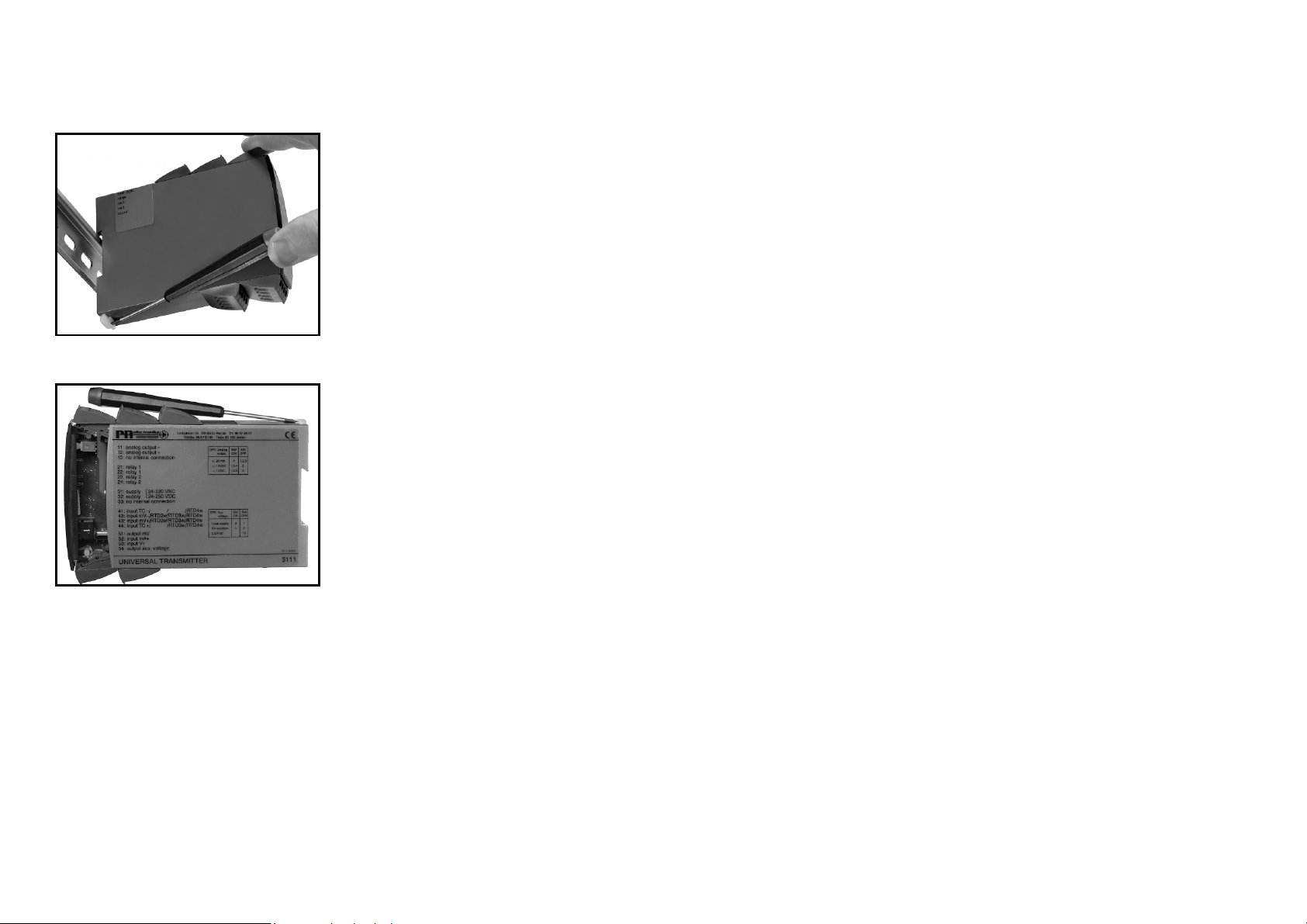

Billede 1:

Modulet frigøres fra DIN-skinnen ved
at løfte i den nederste lås.

Billede 2:

Printet udtages ved at løfte i den
øverste lås og samtidig trække ud i
frontpladen.
Nu kan switche og jumpere ændres.

PRetrans 5105B

1- eller 2-kanals version
3- / 5-port 3,75 kVAC galvanisk isolation
Driver til Ex-område
20 programmerbare måleområder
Universel forsyning med AC eller DC

Anvendelse:

• Sikkerhedsbarriere for strømsignaler der sendes til I/P konvertere og displays
placeret i eksplosionsfarligt område.

• Sikkerhedsbarriere for analoge strøm- / spændingssignaler der sendes til eks­plosionsfarligt område.

• 1 : 1 eller signalkonvertering af analoge strøm- / spændingssignaler.

Teknisk karakteristik:

• De 20 fabrikskalibrerede måleområder i 5105B kan vælges via interne DIP­switche uden efterkalibrering. Specielle måleområder kan leveres efter behov.

• PR5105B benytter mikroprocessorteknologi til forstærkning og nulpunktsfor­skydning. Det analoge signal overføres med en reaktionstid på under 25 ms.

• Indgange, udgange og forsyning er indbyrdes galvanisk adskilte og ikke stel­bundne.

Montage / installation:

• Monteres på DIN-skinne, vertikalt eller horisontalt. Med 2-kanals versionen
kan der installeres 84 kanaler pr. meter.

6

7

Elektriske specifikationer:

Specifikationsområde:

(@: -20°C til +60°C)

Fælles specifikationer:

Forsyningsspænding, universel................... 24...230 VAC ±10%

50...60 Hz

24...250 VDC ±20%

Egetforbrug ................................................. ≤ 2 W (2 kanaler)

Max. forbrug ................................................ ≤ 2 W (2 kanaler)

Sikring ......................................................... 400 mA T / 250 VAC

Isolationsspænding, test / drift ................... 3,75 kVAC / 250 VAC

Signal- / støjforhold..................................... Min. 60 dB (0...100 kHz)

Reaktionstid (0...90%, 100...10%).............. < 25 ms

Kalibreringstemperatur................................ 20...28°C

98

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Absolut

nøjagtighedIndgangstype

Alle ≤ ±0,1% af span ≤ ±0,01% af span / °C

Temperatur-

koefficient

Basisværdier

Basis-

nøjagtighedIndgangstype

mA
Volt

EMC-immunitetspåvirkning................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A kriterium, gniststøj................. < ±1% af span

Ledningskvadrat (max.)............................... 1 x 2,5 mm

Klemskruetilspændingsmoment.................. 0,5 Nm

Relativ luftfugtighed .................................... < 95% RH (ikke kond.)

Mål (HxBxD) ................................................ 109 x 23,5 x 130 mm

DIN-skinne type........................................... DIN 46277

Tæthedsgrad (kabinet / klemmer)............... IP50 / IP20

Vægt............................................................ 225 g

Strømindgang:

Måleområde ................................................ 0...20 mA

Min. måleområde (span).............................. 16 mA

Max. nulpunktsforskydning (offset)............. 20% af max. værdi

Indgangsmodstand ..................................... Nom. 10 Ω + PTC 10 Ω

Spændingsindgang:

Måleområde ................................................ 0...10 VDC

Min. måleområde (span).............................. 8 VDC

Max. nulpunktsforskydning (offset)............. 20% af max. værdi

Indgangsmodstand ..................................... > 2 MΩ

≤ ±16 µA

≤ ±8 mV

Temperatur-

koefficient

≤ ±1,6 µA/°C

≤ ±0,8 mV/°C

2

Strømudgang:

Signalområde (span) ................................... 0...20 mA

Min. signalområde (span)............................ 16 mA

Max. nulpunktforskydning (offset)............... 20% af max. værdi

Belastning (max.) ......................................... 20 mA / 770 Ω / 15,4 VDC

Belastningsstabilitet.................................... ≤ 0,01% af span / 100 Ω

Strømbegrænsning...................................... ≤ 28 mA

Spændingsudgang:

Signalområde (span) ................................... 0...1 VDC / 0...10 VDC

Min. signalområde (span)............................ 0,8 VDC / 8 VDC

Max. nulpunktforskydning (offset)............... 20% af max. værdi

Belastning (min.) .......................................... 500 kΩ

Ex-data:

Um............................................................... : 250 V

Uo................................................................ : 28 VDC

Io.................................................................. : 93,0 mADC

Po................................................................ : 0,65 W

Lo................................................................ : 3 mH

Co................................................................ : 0,08 µF

EEx-godkendelse CENELEC:

DEMKO 99 .................................................. ATEX 126014

ATEX............................................................ 0539 II (1) G

[EEx ia] IIC

Anvendes for.............................................. Zone 0, 1 eller 2

UL................................................................ IS, KL. 1, DIV. 1, Gruppe A, B, C, D

Control Drawing No..................................... 5105QU01

Overholdte myndighedskrav: Standard:

EMC 89/336/EØF, Emission ....................... EN 50 081-1, EN 50 081-2

Immunitet ....................... EN 50 082-2, EN 50 082-1

Emission og immunitet ....................... EN 61 326

LVD 73/23/EØF ............................................ EN 61 010-1

PELV/SELV................................................... IEC 364-4-41 og EN 60 742

ATEX 94/9/EF .............................................. EN 50 014 og EN 50 020

UL................................................................ UL 913, UL 508

Af span = af det aktuelt valgte område,

10

11

DIP-switch programmering:

Fabrikskalibrerede standardområder:

Når specielle måleområder leveres, er alle DIP-switche for den pågældende
kanal i stilling OFF.

12

13

Ex-ISOLATED DRIVER

PRetrans 5105B

Table of contents

Warnings ............................................................................ 16

Safety instructions.............................................................. 17

Declaration of Conformity.................................................. 19

How to dismantle SYSTEM 5000....................................... 20

Application ......................................................................... 21

Technical characteristics.................................................... 21

Mounting / installation ........................................................ 21

Applications........................................................................ 22

Order .................................................................................. 23

Electrical specifications...................................................... 23

Dipswitch programming..................................................... 26

Connections....................................................................... 27

Block diagram.................................................................... 28

Appendix:

UL Control Drawing No. 5105QU01 .................................. 58

1514

GENERAL

HAZARD-

OUS

VOLTAGE

WARNING!

This module is designed for connection to hazardous electric
voltages.
Ignoring this warning can result in severe personal injury or
mechanical damage.
To avoid the risk of electric shock and fire, the safety instructions
of this manual must be observed and the guidelines followed.
The specifications must not be exceeded, and the module must
only be applied as described in the following.
Prior to the commissioning of the module, this manual must be
examined carefully.
Only qualified personnel (technicians) should install this module.
If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may be
impaired.

WARNING!

Until the module is fixed, do not connect hazardous voltages to
the module.
The following operations should only be carried out on a dis­connected module and under ESD safe conditions:
Dismantlement of the module for setting of dipswitches
and jumpers.
General mounting, connection and disconnection of wires.
Troubleshooting the module.

Repair of the module and replacement of circuit breakers
must be done by PR electronics A/S only.

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand. Potentially

le thal situations.
The CE mark proves the compliance of the module with the essential

requirements of the directives.
The double insulation symbol shows that the module is protected by

double or reinforced insulation.
Ex modules have been approved acc. to the ATEX directive for use in

connection with installations in explosive areas.

SAFETY INSTRUCTIONS

DEFINITIONS:
Hazardous voltages have been defined as the ranges: 75 to 1500 Volt DC, and

50 to 1000 Volt AC.
Technicians are qualified persons educated or trained to mount, operate, and
also troubleshoot technically correct and in accordance with safety regulations.
Operators, being familiar with the contents of this manual, adjust and operate
the knobs or potentiometers during normal operation.

RECEIPT AND UNPACKING:

Unpack the module without damaging it and make sure that the manual always
follows the module and is always available. The packing should always follow
the module until this has been permanently mounted.
Check at the receipt of the module whether the type corresponds to the one
ordered.

INSTAL-

LATION

WARNING!

To keep the safety distances, modules 5111 and 5223 must
neither be connected to hazardous nor non-hazardous voltages
on the same module’s relay contacts.
SYSTEM 5000 must be mounted on DIN rail according to DIN

46277.
The communication connector of SYSTEM 5000 is connected
to the input terminals on which dangerous voltages can occur,
and it must only be connected to the programming unit 5905A
by way of the enclosed cable.

ENVIRONMENT:

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock,
as well as rain and heavy moisture. If necessary, heating in excess of the stated
limits for ambient temperatures should be avoided by way of ventilation.
All modules fall under Installation Category II, Pollution Degree 1, and Insulation
Class II.

1716

MOUNTING:

Only technicians who are familiar with the technical terms, warnings, and
instructions in the manual and who are able to follow these should connect the
module.
Should there be any doubt as to the correct handling of the module, please
contact your local distributor or, alter natively,

PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Denmark,

tel: [phone].

Mounting and connection of the module should comply with national legislation
for mounting of electric materials, i.a. wire cross section, protective fuse, and
location. Descriptions of input / output and supply connections are shown in
the block diagram and side label.
The following apply to fixed hazardous voltages-connected modules:
The max. size of the protective fuse is 10 A and, together with a power switch,
it should be easily accessible and close to the module.
The power switch should be marked with a label telling it will switch off the
voltage to the module.

CALIBRATION AND ADJUSTMENT:

During calibration and adjustment, the measuring and connection of external
voltages must be carried out according to the specifications of this manual. The
technician must use tools and instruments that are safe to use.

NORMAL OPERATION:

Operators are only allowed to adjust and operate modules that are safely fixed
in panels, etc., thus avoiding the danger of personal injury and damage. This
means there is no electrical shock hazard, and the module is easily accessible.

DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hereby declares that the following product:

Type: 5105B
Name: Ex-isolated driver

is in conformity with the following directives and standards:
EMC directive 89/336/EEC and later amendments

From serial no.: 990246001 ff
EN 61 326
EN 50 081-1, EN 50 081-2
EN 50 082-1, EN 50 082-2

This declaration is issued in compliance with article 10, subclause 1 of the EMC

directive. For specification of the acceptable EMC performance level, refer to
the electrical specifications for the module.

The Low Voltage directive 73/23/EEC and later amendments

from serial no.: 990246001 ff
EN 61 010-1

CLEANING:

When disconnected, the module may be cleaned with a cloth moistened with
distilled water or ethyl alcohol.

LIABILITY:

To the extent the instructions in this manual are not strictly observed, the
custom er cannot advance a demand against PR electronics A/S that would
otherwise exist according to the concluded sales agreement.

18

The ATEX directive 94/9/EC and later amendments

From serial no.: 990246001 ff
EN 50 014 and EN 50 020
Ex certificate: 99 ATEX 126014

Notified body for CENELEC/ATEX: UL Inter national Demko A/S 0539

Rønde, 6 Sep. 1999 Peter Rasmussen
Manufacturer’s signature

19

HOW TO DISMANTLE SYSTEM 5000

Ex-ISOLATED DRIVER

First, remember to demount the connectors with hazardous voltages.

Picture 1:

By lifting the bottom lock, the module
is detached from the DIN rail.

Picture 2:

Then, by lifting the upper lock and
pulling the front plate simultaneously
the PCB is removed.
Switches and jumpers can now be
adjusted.

PRetrans 5105B

1- or 2-channel version
3- / 5-port 3.75 kVAC galvanic isolation
Driver for Ex area
20 programmable measurement ranges
Universal supply by AC or DC

Application:

• Safety barrier for current signals transmitted to I/P converters and displays
mounted in hazardous area.

• Safety barrier for analogue current / voltage signals transmitted to hazardous
area.

• 1 : 1 or signal conversion of analogue current / voltage signals.

Technical characteristics:

• The 20 factory-calibrated measurement ranges in the 5105B can be selected
by the internal dipswitches without the need for a recalibration. Special
measure ment ranges can be delivered.

20

• PR5105B is based on microprocessor technology for gain and offset. The
analogue signal is transmitted at a response time of less than 25 ms.

• Inputs, outputs, and supply are floating and galvanically separated.

Mounting / installation:

• Mounted vertically or horizontally on a DIN rail. By way of the 2-channel ver­sion up to 84 channels can be mounted per metre.

21

I / P Converter

Order:5105B

I

P

Display

Current, mA

mA

Voltage

V

Input

Supply

Input

Supply

Input

Supply

Input

Type Input Output Channels

5105B

0…20 mA : A

4…20 mA : B
0…10 V : E
2…10 V : F
Special : X

Special : 0
0…20 mA : 1

4…20 mA : 2
0…1 V : 4

0.2…1 V : 5

Single : A

Double : B

0…10 V : 6
2…10 V : 7

Electrical specifications:

Specifications range:

(@: -20°C to +60°C)

Common specifications:

Supply voltage, universal............................ 24...230 VAC ±10%

50...60 Hz

24...250 VDC ±20%

Internal consumption .................................. ≤ 2 W (2 channels)

Max. consumption ...................................... ≤ 2 W (2 channels)

Fuse............................................................. 400 mA SB / 250 VAC

Isolation voltage, test / operation ............... 3.75 kVAC / 250 VAC

Signal / noise ratio ...................................... min. 60 dB (0...100 kHz)

Response time (0...90%, 100...10%).......... < 25 ms

Calibration temperature .............................. 20...28°C

Supply

2322

Accuracy, the greater of the general and basic values:

General values

Absolute

accuracyInput type

All ≤ ±0.1% of span ≤ ±0.01% of span / °C

Temperature

coefficient

Basic values

Basic

accuracyInput type

mA
Volt

EMC immunity influence..................................... < ±0.5% of span

Extended EMC immunity:

NAMUR NE 21, A criterion, burst ....................... < ±1% of span

Max. wire size.............................................. 1 x 2.5 mm

Screw terminal torsion ................................ 0.5 Nm

Relative humidity......................................... < 95% RH (non-cond.)

Dimensions (HxWxD)................................... 109 x 23.5 x 130 mm

DIN rail type................................................. DIN 46277

Tightness (enclosure / terminals)................ IP50 / IP20

Weight......................................................... 225 g

Current input:

Measurement range.................................... 0...20 mA

Min. measurement range (span) ................. 16 mA

Max. offset .................................................. 20% of max. value

Input resistance: .......................................... Nom. 10 Ω + PTC 10 Ω

Voltage input:

Measurement range.................................... 0...10 VDC

Min. measurement range (span) ................. 8 VDC

Max. offset .................................................. 20% of max. value

Input resistance ........................................... > 2 MΩ

≤ ±16 µA

≤ ±8 mV

Temperature

coefficient

≤ ±1.6 µA/°C

≤ ±0.8 mV/°C

2

Current output:

Signal range (span)...................................... 0...20 mA

Min. signal range (span).............................. 16 mA

Max. offset .................................................. 20% of max. value

Load (max.).................................................. 20 mA / 770 Ω / 15.4 VDC

Load stability............................................... ≤ 0.01% of span / 100 Ω

Current limit ................................................. ≤ 28 mA

Voltage output:

Signal range (span)...................................... 0...1 VDC / 0...10 VDC

Min. signal range (span).............................. 0.8 VDC / 8 VDC

Max. offset .................................................. 20% of max. value

Load (min.)................................................... 500 kΩ

Ex data:

Um............................................................... : 250 V

Uo................................................................ : 8 VDC

Io.................................................................. : 93.0 mADC

Po................................................................ : 0.65 W

Lo................................................................ : 3 mH

Co................................................................ : 0.08 µF

EEx approval CENELEC:

DEMKO 99 .................................................. ATEX 126014

ATEX ............................................................ 0539 II (1) G

[EEx ia] IIC

Applicable for.............................................. Zone 0, 1 or 2

UL................................................................ IS, CL. 1, DIV. 1, Group A, B, C, D

Control Drawing No..................................... 5105QU01

Observed authority requirements: Standard:

EMC 89/336/EEC, Emission ....................... EN 50 081-1, EN 50 081-2

Immunity ....................... EN 50 082-2, EN 50 082-1

Emission and immunity ....................... EN 61 326

LVD 73/23/EEC............................................ EN 61 010-1

PELV/SELV................................................... IEC 364-4-41 and EN 60 742

ATEX 94/9/EC.............................................. EN 50 014 and EN 50 020

UL................................................................ UL 913, UL 508

Of span = Of the presently selected range

2524

Dipswitch programming:

Connections:

Factory-calibrated standard ranges:

Supply:

31

32

Channel 1

Channel 2

33

Current

11 12

-

Current

22

21

-

Inputs:

13

+

23

+

Voltage

11 12

-

Voltage

22

21

-

13

+

23

+

When special measurement ranges are delivered, all dipswitches for the chan­nel in question are OFF.

26

Channel 1

Channel 2

41

51

Current

42

-

mA

Current

52

-

mA

Outputs:

43

+

53

+

41

51

Voltage

42

-

V

Voltage

52

-

V

43

+

53

+

27

COMMANDE Ex - ANALOGIQUE

PRetrans 5105B

SOMMAIRE

Avertissements................................................................... 30

Consignes de sécurité ....................................................... 31

Déclaration de conformité .................................................. 33

Démontage du SYSTEME 5000......................................... 34

Applications........................................................................ 35

Caractéristiques techniques .............................................. 35

Montage / installation......................................................... 35

Applications........................................................................ 36

Référence........................................................................... 37

Spécifications électriques.................................................. 37

Configuration des commutateurs ...................................... 40

Connexions ........................................................................ 41

Schéma de principe........................................................... 42

Appendix :

UL Control Drawing No...................................................... 58

2928

INFORMA-

TIONS

GENERALES

TENSION

DANGE-

REUSE

AVERTISSEMENT !

Ce module est conçu pour supporter une connexion à des
tensions électriques dangereuses. Si vous ne tenez pas compte
de cet avertissement, cela peut causer des dommages corporels
ou des dégâts mécaniques.
Pour éviter les risques d’électrocution et d’incendie, conformez­vous aux consignes de sécurité et suivez les instructions
mentionnées dans ce guide. Vous devez vous limiter aux
spécifications indiquées et respecter les instruc tions d’utilisation
de ce module, telles qu’elles sont décrites dans ce guide.
Il est nécessaire de lire ce guide attentivement avant de mettre
ce module en marche. L’installation de ce module est réservée à
un personnel qualifié (techniciens). Si la méthode d’utilisation de
l’équipement diffère de celle décrite par le fabricant, la protection
assurée par l’équipe ment risque d’être altérée.

AVERTISSEMENT !

Tant que le module n’est pas fixé, ne connectez pas de tensions
dangereuses. Les opérations suivantes doivent être effectuées
avec le module débranché et dans un environnement exempt de
décharges électrostatiques (ESD) : démontage du module pour
régler les commutateurs DIP et les cavaliers, montage général,
raccordement et débranchement de fils et recherche de pannes
sur le module.
Seule PR electronics SARL est autorisée à réparer le module et à
remplacer les dis joncteurs.

SIGNIFICATION DES SYMBOLES

Triangle avec point d’exclamation : Attention ! Si vous ne

respectez pas les instructions, la situation pourrait être fatale.
Le signe CE indique que le module est conforme aux exigences des

directives.
Ce symbole indique que le module est protégé par une isolation double

ou renforcée.
L’utilisation des modules de type Ex avec des installations situées dans

des zones à risques d’explosions à été autorisée suivant la Directive ATEX.

CONSIGNES DE SECURITE

DEFINITIONS

Les gammes de tensions dangereuses sont les suivantes : de 75 à 1500 Vcc et de
50 à 1000 Vca. Les techniciens sont des person nes qualifiées qui sont capables
de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout
en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de
ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des
manipulations ordinaires.

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Le guide doit toujours être disponible
et se trouver à proximité du module. De même, il est recommandé de conserver
l’emballage du module tant que ce dernier n’est pas définitivement monté. A la
réception du module, vérifiez que le type de module reçu correspond à celui que
vous avez commandé.

INSTAL-

LATION

AVERTISSEMENT !

Afin de conserver les distances de sécurité, les modules 5111
et 5223 ne doivent pas être mis sous tensions dangereuses et
non dangereuses sur les mêmes contacts de relais du module.
Il convient de monter l’appareil SYSTEM 5000 sur un rail DIN
en se conformant à la norme DIN 46277. Le connecteur de
communication du SYSTEM 5000 est relié aux borniers d’entrée
sur lesquelles peuvent se produire des tensions dangereuses.
Ce connecteur doit uniquement être raccordé à l’appareil de
programmation 5905A au moyen du câble blindé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un endroit
à humidité modérée et à l’abri de la poussière, des températures élevées, des
chocs et des vibrations mécaniques et de la pluie. Le cas échéant, des systèmes
de ventilation permettent d’éviter qu’une pièce soit chauffée au-delà des limites
prescrites pour les températures ambiantes.
Tous les modules appartiennent à la catégorie d’installation Il, au degré de
pollution I et à la classe d’isolation Il.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui
connaissent les termes techniques, les avertis sements et les instructions de ce
guide et qui sont capables d’appliquer ces dernières.

3130

Si vous avez un doute quelconque quant à la manipulation du module, veuillez
contacter votre distributeur local. Vous pouvez également vous adresser à PR
electronics SARL, Zac du Chêne, Activillage, 2, allée des Sorbiers, F-69500 Bron
(tél. : [phone]) ou à PR electronics A/S, Lerbakken 10, DK-8410 Rønde,
Danemark (tél. : [phone]).

Le montage et le raccordement du module doivent être conformes à la législation
nationale en vigueur pour le montage de matéri aux électriques, par exemple,
diamètres des fils, fusibles de protection et implantation des modules. Les
connexions des alimentations et des entrées / sorties sont décrites dans le
schéma de principe et sur l’étiquette de la face latérale du module.
Les instructions suivantes s’appliquent aux modules fixes connectés en tensions
dangereu ses :
Le fusible de protection doit être de 10 A au maximum. Ce dernier, ainsi que
l’interrupteur général, doivent être facilement accessibles et à proximité du
module. Il est recommandé de placer sur l’interupteur général une étiquette
indiquant que ce dernier mettra le module hors tension.

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les
mesures et les connexions des tensions externes en respectant les spécifications
mentionnées dans ce guide.
Les techniciens doivent utiliser des outils et des instruments pouvant être
manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des
modules qui sont solidement fixés sur des platines des tableaux, ect., afin
d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister
aucun danger d’électrocution et le module doit être facilement accessible.

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon humecté d’eau distillée ou
d’alcool éthylique pour le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement
respectées par le client, ce dernier n’est pas en droit de faire une réclamation
auprès de PR electronics SARL, même si cette dernière figure dans l’accord de
vente conclu.

DECLARATION DE CONFORMITE

En tant que fabricant

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

déclare que le produit suivant :

Type : 5105B
Nom : Commande Ex - Analogique

correspond aux directives et normes suivantes :
La directive CEM (EMC) 89/336/EEC et les modifications subséquentes

A partir du no. de série : 990246001 sqq.
EN 61 326
EN 50 081-1, EN 50 081-2
EN 50 082-1, EN 50 082-2

Cette déclaration est délivrée en correspondance à l’article 10, alinéa 1 de la

directive CEM. Pour une spécification du niveau de rendement acceptable
CEM (EMC) renvoyer aux spécifications électriques du module.

La directive basse tension 73/23/EEC et les modifications subséquentes

à partir du no. de série : 990246001 sqq.
EN 61 010-1

La directive ATEX 94/9/EC et les modifications subséquentes

A partir du no. de série : 990246001 sqq.
EN 50 014 et EN 50 020
Certificat Ex : 99 ATEX 126014

Organisme notifié pour CENELEC/ATEX : UL International Demko A/S 0539

32

Rønde, le 6 septembre 1999 Peter Rasmussen
Signature du fabricant

33

DEMONTAGE DU SYSTEME 5000

COMMANDE Ex ANALOGIQUE

Tout d’abord, n’oubliez pas de démonter les connecteurs où règnent des
tensions dangereuses.

Figure 1 :

Débloquez le verrou inférieur pour
dégager le module du rail DIN.

Figure 2 :

Puis, débloquez le verrou supérieur
tout en extrayant la plaque avant :
la carte à circuits imprimés est alors
dégagée.
Vous pouvez maintenant régler les
commutateurs et les cavaliers.

PRetrans 5105B

Une ou deux voies
Isolation galvanique 3- / 5-port de 3,75 kVca
Commande pour zone dangereuse
20 gammes de mesure programmables
Alimentation multi-tension ca ou cc

Applications :

• Barrière S.I. pour des signaux courants transmis aux convertisseurs I/P et
afficheurs situés en zone dangereuse.

• Barrière S.I. pour des signaux analogiques courant / tension transmis vers la
zone dangereuse.

• 1 : 1 ou conversion de signaux analogiques courant / tension.

Caractéristiques techniques :

• Le 5105B offre la possibilité de configurer 20 gammes de mesure. La sélection
se fait par commutateurs internes. Aucun ré-étalonnage n’est nécessaire. Le
PR5105B peut aussi être configuré selon les spécifications de l’utilisateur.

34

• Un temps de réponse rapide inférieur à 25 ms.

• Les entrées, les sorties et l’alimentation sont flottantes et isolées galvanique­ment.

Montage / installation :

• Pour montage vertical ou horizontal sur rail DIN. En version 2-voies, 84 voies
par mètre peuvent être montées.

35

Convertisseur I / P

Référence:5105B

I

P

Afficheur

Courant, mA

mA

Tension

V

Entrée

Alimen-

tation

Entrée

Alimen-

tation

Entrée

Alimen-

tation

Entrée

Type Entrée Sortie Voies

5105B

0…20 mA : A

4…20 mA : B
0…10 V : E
2…10 V : F
Spéciale : X

Spéciale : 0
0…20 mA : 1

4…20 mA : 2
0…1 V : 4
0,2…1 V : 5

Une : A

Deux : B

0…10 V : 6
2…10 V : 7

Spécifications électriques :

Plage des spécifications :

(@ : -20°C à +60°C)

Spécifications communes :

Tension d’alimentation multi-tension .......... 24...230 Vca ±10%

50...60 Hz

24...250 Vcc ±20%

Consommation interne ................................ ≤ 2 W (2 voies)

Consommation max.................................... ≤ 2 W (2 voies)

Fusible......................................................... 400 mA SB / 250 Vca

Tension d’isolation, test / opération............ 3,75 kVca / 250 Vca

Rapport signal / bruit .................................. min. 60 dB (0...100 kHz)

Temps de réponse (0...90%, 100...10%) .... < 25 ms

Température d’étalonnage .......................... 20...28°C

Alimen-

tation

3736

Précision, la plus grande des valeurs générales et de base :

Valeurs générales

Type

d’entrée

Précision

absolue

Tous ≤ ±0,1% de l’EC ≤ ±0,01% de l’EC / °C

Coefficient

de température

Valeurs de base

Type

d’entrée

mA
Volt

Immunité CEM..................................................... < ±0,5% de l’EC

Immunité CEM améliorée:
NAMUR NE 21,

Taille max. des fils....................................... 1 x 2,5 mm

Pression max. avant déformation

de la vis....................................................... 0,5 Nm

Humidité relative ......................................... < 95% HR (sans cond.)

Dimensions (HxLxP).................................... 109 x 23,5 x 130 mm

Rail DIN ....................................................... DIN 46277

Etanchéité (boîtier / bornes)........................ IP50 / IP20

Poids ........................................................... 225 g

Entrée courant :

Gamme de mesure...................................... 0...20 mA

Plage de mesure min. ................................. 16 mA

Décalage max. ............................................ 20% de la valeur max.

Résistance d’entrée .................................... Nom. 10 Ω + PTC 10 Ω

Entrée tension :

Gamme de mesure...................................... 0...10 Vcc

Plage de mesure min. ................................. 8 Vcc

Décalage max. ............................................ 20% de la valeur max.

Résistance d’entrée .................................... > 2 MΩ

Critère A, burst ...................... < ±1% de l’EC

Précision

de base

≤ ±16 µA

≤ ±8 mV

Coefficient

de température

≤ ±1,6 µA/°C

≤ ±0,8 mV/°C

2

Sortie courant :

Gamme de mesure...................................... 0...20 mA

Plage de mesure min. ................................. 16 mA

Décalage max. ............................................ 20% de la valeur max.

Charge max. ................................................ 20 mA / 770 Ω / 15,4 Vcc

Stabilité sous charge................................... ≤ 0,01% de l’EC / 100 Ω

Limite de courant........................................ ≤ 28 mA

Sortie tension :

Gamme de mesure...................................... 0...1 Vcc / 0...10 Vcc

Plage de mesure min. ................................. 0,8 Vcc / 8 Vcc

Décalage max. ............................................ 20% de la valeur max.

Charge (min.)............................................... 500 kΩ

Caractéristiques S.I. :

Um............................................................... : 250 V

Uo................................................................ : 28 Vcc

Io.................................................................. : 93,0 mAcc

Po................................................................ : 0,65 W

Lo................................................................ : 3 mH

Co................................................................ : 0,08 µF

Approbation CENELEC :

DEMKO 99 .................................................. ATEX 126014

ATEX ............................................................ 0539 II (1) G

[EEx ia] IIC

Zone d’application ...................................... Zone 0, 1 ou 2

UL................................................................ IS, CL. 1, DIV. 1, Groupe A, B, C, D

Control Drawing No..................................... 5105QU01

Agréments et homologations : Standard :

EMC 89/336/CEE, Emission ....................... EN 50 081-1, EN 50 081-2

Immunité....................... EN 50 082-2, EN 50 082-1

Emission et immunité....................... EN 61 326

LVD 73/23/CEE............................................ EN 61 010-1

PELV/SELV................................................... IEC 364-4-41 et EN 60 742

ATEX 94/9/CE.............................................. EN 50 014 et EN 50 020

UL................................................................ UL 913, UL 508

EC = Echelle configurée

38

39

Configuration des commutateurs :

Connexions :

Gammes de mesure configurées en usine :

Sortie: Entrée: (voie2,DP3etDP4)

0...20mA 4...20mA 0...10V 2...10V

0...20mA

4...20mA

0...1V

0,2...1V

0...10V

2...10V

Alimentation :

32

11 12

33

Courant

31

Voie 1

-

Courant

22

21

Voie 2

-

Courant

42

41

Entrées :

13

+

23

+

11 12

21

Sorties :

43

41

Tension

-

Tension

22

-

Tension

42

13

+

23

+

43

Quand des gammes de mesure spéciales sont livrées, tous les commutateurs
de la voie en question sont en position OFF.

40

Voie 1

Voie 2

51

-

mA

Courant

52

-

mA

V

Tension

52

V

+

53

+

41

+

53

+

-

51

-

Ex-ISOLIERTER TREIBER

PRetrans 5105B

Inhaltsverzeichnis

Warnung............................................................................. 44

Sicherheitsregeln................................................................ 45

Konformitätserklärung........................................................ 47

Zerlegung des Systems 5000 ............................................ 48

Verwendung........................................................................ 49

Technische Merkmale......................................................... 49

Montage / Installation......................................................... 49

Anwendungen .................................................................... 50

Bestellangaben................................................................... 51

Elektrische Daten ............................................................... 51

DIP-Schalter Programmierung........................................... 54

Anschlüsse......................................................................... 55

Blockdiagramm.................................................................. 56

Appendix:

UL Control Drawing No. 5105QU01 .................................. 58

4342

ALL -

GEMEINES

WARNUNG

Dieses Modul ist für den Anschluss an lebensgefährliche elektri­sche Spannungen gebaut. Missachtung dieser Warnung kann
zu schweren Verletzungen oder mechanischer Zerstörung führen.
Um eine Gefährdung durch Stromstöße oder Brand zu vermei­den müssen die Sicherheitsregeln des Handbuches eingehalten,
und die Anweisungen befolgt werden.
Die Spezifikationswerte dürfen nicht überschritten werden, und
das Modul darf nur gemäß folgender Beschreibung benutzt
werden. Das Handbuch ist sorgfältig durchzulesen, ehe das
Modul in Gebrauch genommen wird. Nur qualifizierte Personen
(Techniker) dürfen dieses Modul installieren.
Wenn das Modul nicht wie in diesem Handbuch beschrieben
benutzt wird, werden die Schutzeinrichtungen des Moduls be­einträchtigt.

Zeichenerklärungen:

Dreieck mit Ausrufungszeichen: Warnung / Vorschrift. Vorgänge, die zu

lebensgefährlichen Situationen führen können.
Die CE-Marke ist das sichtbare Zeichen dafür, dass das Modul die

Vorschriften erfüllt.
Doppelte Isolierung ist das Symbol dafür, dass das Modul besondere

Anforderungen an die Isolierung erfüllt.
Ex-Module sind entsprechend der ATEX Direktive für die Verwendung in

Verbindung mit Installationen in explosionsgefährdeter Umgebung zuge­lassen.

SICHERHEITSREGELN

GEFÄRH-

LICHE

SPANNUNG

INSTAL-

LATION

WARNUNG

Vor dem abgeschlossenen festen Einbau des Moduls darf daran
keine gefährliche Spannung angeschlossen werden, und fol­gende Maßnahmen sollten nur in spannungslosem Zustand des
Moduls und unter ESD-sicheren Verhältnisse durchgeführt werden:
Öffnen des Moduls zum Einstellen von Umschaltern und
Überbrückern.
Installation, Montage und Demontage von Leitungen.
Fehlersuche im Modul.

Reparaturen des Moduls und Austausch von Sicherungen
dürfen nur von PR electronics A/S vorgenommen werden.

WARNUNG

Zur Einhaltung der Sicherheitsabstände dürfen die Module 5111
und 5223 nicht sowohl an gefährliche und ungefährliche Span­nung über die selben Relaiskontakte des Moduls angeschlos­sen werden. Das System 5000 muss auf eine DIN-Schiene nach
DIN 46277 montiert werden.
Der Verbindungsstecker im SYSTEM 5000 ist an Eingangs­terminale angeschlossen, in denen gefährliche Spannungen
auftreten können, und ein Anschluss an die Programmierungs­einheit 5905A ist nur über das beigefügte Kabel zulässig.

DEFINITIONEN:
Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt

Gleichspannung und 50...1000 Volt Wechselspannung.
Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind,
eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl
technisch als auch sicherheitsmäßig vertretbar ist.
Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die
Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und
die mit dem Inhalt dieses Handbuches vertraut gemacht wurden.

EMPFANG UND AUSPACKEN:

Packen Sie das Modul aus, ohne es zu beschädigen und sorgen Sie dafür, dass
das Handbuch stets in der Nähe des Moduls und zugänglich ist.
Die Verpackung sollte beim Modul bleiben, bis dieses am endgültigen Platz
montiert ist.
Kontrollieren Sie beim Empfang, ob der Modultyp Ihrer Bestellung entspricht.

UMGEBUNGSBEDINGUNGEN:

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische
Erschütterungen und Stöße sind zu vermeiden; das Modul darf nicht Regen
oder starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung,
welche die angegebenen Grenzen für die Umgebungstemperatur überschreitet,
mit Hilfe eines Kühlgebläses verhindert werden.
Alle Module gehören der Installationskategorie II, dem Verschmutzungsgrad 1
und der Isolationsklasse II an.

4544

INSTALLATION:

Das Modul darf nur von Technikern angeschlossen werden, die mit den techni­schen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind
und diese befolgen.
Sollten Zweifel bezüglich der richtigen Handhabung des Moduls bestehen,
sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch
direkt mit PR electronics GmbH, Bamlerstraße 92, D-45141 Essen, (Tel.: (0)

201 860 6660) oder mit PR electronics A/S, Lerbakken 10, DK-8410 Rønde,
Dänemark (Tel.: [phone]) Kontakt aufnehmen.

Die Installation und der Anschluss des Moduls haben in Übereinstimmung mit
den geltenden Regeln des jeweiligen Landes bez. der Installation elektrischer
Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) Vor­Absicherung und Positionierung.
Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen
befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild.
Für Module, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:

Die maximale Größe der Vorsicherung beträgt 10 A und muss zusam­men mit einem Unterbrecherschalter leicht zugänglich und nahe am
Modul angebracht sein. Der Unterbrecherschalter soll derart gekenn­zeichnet sein, dass kein Zweifel darüber bestehen kann, dass er die
Spannung für das Modul unterbricht.

KALIBRIERUNG UND JUSTIERUNG:

Während der Kalibrierung und Justierung sind die Messung und der Anschluss
externer Spannungen entsprechend diesem Handbuch auszuführen, und
der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und
Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB:

Das Bedienungspersonal darf die Module nur dann einstellen oder bedienen,
wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, sodass
die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es
darf keine Gefahr durch Berührung bestehen, und das Modul muss so plaziert
sein, dass es leicht zu bedienen ist.

REINIGUNG:

Das Modul darf in spannungslosem Zustand mit einem Lappen gereinigt wer­den, der mit destilliertem Wasser oder Spiritus leicht angefeuchtet ist.

KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 5105B
Name: Ex-isolierter Treiber

die Konformität mit folgenden Richtlinien und Normen:
EMV Richtlinien 89/336/EEC und nachfolgende Änderungen

Ab der Serien-Nr.: 990246001 ff.
EN 61 326
EN 50 081-1, EN 50 081-2
EN 50 082-1, EN 50 082-2

Diese Erklärung ist in Übereinstimmung mit Artikel 10, Unterklausel 1 der EMV

Richtlinie ausgestellt. Zur Spezifikation des zulässigen Erfüllungsgrades, siehe
die Elektrische Daten des Moduls.

Die Niederspannungsrichtlinien 73/23/EEC und nachfolgende Änderungen

ab der Serien-Nr.: 990246001 ff.
EN 61 010-1

Die ATEX Richtlinien 94/9/EC und nachfolgende Änderungen

Ab der Serien-Nr.: 990246001 ff.
EN 50 014 und EN 50 020
Ex Zertifikat: 99 ATEX 126014

Zulassungsstelle für CENELEC/ATEX: UL Inter national Demko A/S 0539

HAFTUNG:

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht
genau eingehalten werden, kann der Kunde PR electronics gegenüber keine
Ansprüche geltend machen, welche ansonsten entsprechend der eingegange­nen Verkaufsvereinbarungen existieren können.

46

Rønde, 6. Sep. 1999 Peter Rasmussen
Unterschrift des Herstellers

47

ZERLEGUNG DES SYSTEMS 5000

Ex-ISOLIERTER TREIBER

Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen.

Abbildung 1:

Das Modul wird von der DIN­Schiene gelöst, indem man den
unteren Verschluss löst.

Abbildung 2:

Die Platine wird daraufhin heraus­genommen, indem man den oberen
Verschluss anhebt und gleichzeitig
die Frontabdeckung heraus­zieht. Jetzt können Schalter und
Überbrücker verändert werden.

PRetrans 5105B

1- oder 2-Kanal-Ausführung
3 / 5 Port 3,75 KVAC galvanische Isolation
Treiber für Ex-Bereich
20 programmierbare Messbereiche
Universelle Versorgung mit AC oder DC

Verwendung:

• Sicherheitsbarriere für Stromsignale, die an I/P Konverter sowie an Displays in
explosionsgefährdeten Bereichen gesandt werden.

• Sicherheitsbarriere für analoge Strom- / Spannungssignale, die in explosions­gefährdete Bereiche gesandt werden.

• 1:1 oder Signalkonvertierung von analogen Strom- / Spannungssignalen.

Technische Merkmale:

• Die 20 werkskalibrierten Messbereiche im Gerät 5105B können über
interne DIP-Schalter ohne Nachkalibrierung gewählt werden. Besondere
Messbereiche können nach Bedarf geliefert werden.

48

• PR5105B verwendet Mikroprozessortechnik für Verstärkung und
Nullpunktverschiebung. Das Analogsignal wird mit einer Ansprechzeit von
unter 25 ms. übertragt

• Eingänge, Ausgänge und die Versorgung sind galvanisch getrennt und nicht
an Masse gelegt.

Montage / Installation:

• Wird vertikal oder horizontal auf DIN-Schiene montiert. Mit der Zweitkanal­Version können 84 Kanäle pro Meter installiert werden.

49

Elektrische Daten:

Umgebungstemperatur:

(@: -20°C bis +60°C)

Allgemeine Daten:

Versorgungsspannung universelles............. 24...230 VAC ±10%

50...60 Hz

24...250 VDC ±20%

Eigenverbrauch ........................................... ≤ 2 W (2 Kanäle)

Max. Verbrauch........................................... ≤ 2 W (2 Kanäle)

Sicherung.................................................... 400 mA T / 250 VAC

Isolationsspannung Test / Betrieb ............... 3,75 kVAC / 250 VAC

Signal- / Rauschverhältnis .......................... min. 60 dB (0...100 kHz)

Ansprechzeit (0...90%, 100...10%) ............. < 25 ms

Kalibrierungstemperatur.............................. 20...28°C

5150

Genauigkeit, höherer Wert von allgemeinen und Grundwerten:

Allgemeine Werte

Absolute

GenauigkeitEingangsart

Alle ≤ ±0,1% d. Messsp. ≤ ±0,01% d. Messsp. / °C

Temperatur-

koeffizient

Grundwerte

Temperatur-

koeffizient

≤ ±1,6 µA/°C

≤ ±0,8 mV/°C

mA
Volt

Grund-

GenauigkeitEingangsart

≤ ±16 µA

≤ ±8 mV

EMV Immunitätseinwirkung..................... < ±0,5% d. Messsp.

Erweiterte EMV Immunität:

NAMUR NE 21, A Kriterium, Burst.......... < ±1% d. Messsp.

Leitungsquerschnitt (Max.) .......................... 1 x 2,5 mm

Klemmschraubenanzugsmoment................ 0,5 Nm

Relative Luftfeuchtigkeit .............................. < 95% RH (nicht kond.)

Abmessungen (HxBxT)................................ 109 x 23,5 x 130 mm

DIN-Schiene typ.......................................... DIN 46277

Schutzart (Gehäuse / Klemme)................... IP50 / IP20

Gewicht....................................................... 225 g

Stromeingang:

Messbereich................................................ 0...20 mA

Min. Messbereich (Spanne)......................... 16 mA

Max. Nullpunktsverschiebung (Offset)........ 20% d. gewählten Maximalw.

Eingangswiderstand:................................... Nom. 10 Ω + PTC 10 Ω

Spannungseingang:

Messbereich................................................ 0...10 VDC

Min. Messbereich (Spanne)......................... 8 VDC

Max. Nullpunktsverschiebung (Offset)........ 20% d. gewählten Maximalw.

Eingangswiderstand.................................... > 2 MΩ

2

Stromausgang:

Signalbereich (Spanne) ............................... 0...20 mA

Min. Signalbereich (Spanne) ....................... 16 mA

Max. Nullpunktsverschiebung (Offset)........ 20% d. gewählten Maximalw.

Belastung max. ........................................... 20 mA / 770 Ω / 15,4 VDC

Belastungsstabilität..................................... ≤ 0,01% d. Messsp./100 Ω

Strombegrenzung........................................ ≤ 28 mA

Spannungsausgang:

Signalbereich (Spanne) ............................... 0...1 VDC / 0...10 VDC

Min. Signalbereich (Spanne) ....................... 0,8 VDC / 8 VDC

Max. Nullpunktsverschiebung (Offset)........ 20% d. gewählten Maximalw.

Belastung (min.)........................................... 500 kΩ

Ex-Angaben:

Um............................................................... : 250 V

Uo................................................................ : 28 VDC

Io.................................................................. : 93,0 mADC

Po................................................................ : 0,65 W

Lo................................................................ : 3 mH

Co................................................................ : 0,08 µF

EEx-Zulassungen CENELEC:

DEMKO 99 .................................................. ATEX 126014

ATEX ............................................................ 0539 II (1) G

[EEx ia] IIC

Geeignet für................................................. Zone 0, 1 oder 2

UL................................................................ IS, KL. 1, DIV. 1, Gruppe A, B, C, D

Control Drawing No..................................... 5105QU01

Eingehaltene Behördenvorschriften: Norm:

EMV 89/336/EWG, Emission...................... EN 50 081-1, EN 50 081-2

Immunität...................... EN 50 082-2, EN 50 082-1

Emission und Immunität...................... EN 61 326

LVD 73/23/EWG .......................................... EN 61 010-1

PELV/SELV................................................... IEC 364-4-4 und EN 60 742

ATEX 94/9/EG.............................................. EN 50 014 und EN 50 020

UL................................................................ UL 913, UL 508

d. Messspanne = der gewählten Messspanne

52

53

DIP-Schalter Programmierung:

Werkskalibrierte Standardbereiche:

Wenn besondere Messbereiche geliefert werden, sind alle DIP-Schalter für den
betreffenden Kanal im Stand OFF.

54

55

APPENDIX

UL Control Drawing No. 5105QU01

5756

Control Drawing 5105QU01

Hazardous (Classified) Location

Class I, Division 1, Group A,B,C,D
Class I , Zone 0 and 1, Group IIC
Class II, Division 1 Group E, F, G

Intrinsically safe apparatus
entity parameters:

Vmax. (Ui) ≥ Voc (Uo)
Imax. (Ii) ≥ Isc (Io)
Pi ≥ Po
Ca ≥ C
La ≥ L

The sum of capacitance and
inductance of cable and
intrinsic safe equipment must
be less or equal to Ca and La

Installation notes:

+ Ci

cable

+ Li

cable

5105B Associated apparatus parameters
CH1 Terminals 41 to 43
CH2 Terminals 51 to 53
Voc (Uo) 28 V
Isc (Io) 93 mA
Po 0.65 W

IIC / grp. A,B IIB / grp. C IIA / grp.D
Ca (Co) 0.052 µF 0.44 µF 1.45 µF
La (Lo) 2.4 mH 12 mH 20 mH

1) The maximum nonhazardous location voltage is 250 VAC/DC.

2) The installation shall be in accordance with the National Electrical Code
NFPA 70, Articles 504 and 505.

3) The terminals of the two individual channels shall not be interconnected in any
way.

4) Install in Pollution degree 2 or better

5) Use 60 / 75 °C copper conductors with wire size AWG: (26 – 14).

6) Warning: Substitution of components may impair intrinsic safety.

Nonhazardous

Associated apparatus
Galvanically isolated

Rev. AA 2003-02-12

58

Head offi ce

Denmark
PR electronics A/S
Lerbakken 10
DK-8410 Rønde

Subsidiaries

France
PR electronics Sarl
Zac du Chêne, Activillage
2, allée des Sorbiers
F-69500 Bron

Germany
PR electronics GmbH
Bamlerstraße 92
D-45141 Essen

Italy
PR electronics S.r.l.
Via Meli, 36
IT-20127 Milano

Spain
PR electronics S.L.
Avda. Meridiana 354, 6°-A
E-08027 Barcelona

Sweden
PR electronics AB
August Barks gata 6
S-421 32 Västra Frölunda

UK
PR electronics Ltd
20 Aubery Crescent, Largs
Ayrshire, KA30 8PR

USA
PR electronics Inc
9 Elm Crest Road
Wakefi eld, MA 01880

www.prelectronics.com
[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

DK

UK

FR

DE

PR electronics A/S tilbyder et bredt program af analoge og di­gitale signalbehandlingsmoduler til industriel automation. Vores
kompetenceområder omfatter: Isolation, Displays, Ex-barrierer,
Temperatur samt Backplanes. Alle produkter opfylder de stren­geste internationale standarder, og størstedelen integrerer den
patenterede STREAM-SHIELD teknologi, der sikrer driftsikker­hed i selv de værste omgivelser. Vores motto »Signals the Best«
er indbegrebet af denne fi losofi – og din garanti for kvalitet.

PR electronics A/S offers a wide range of analogue and digi­tal signal conditioning modules for industrial automation. Our
areas of competence include: Isolation, Displays, Ex barriers,
Temperature, and Backplanes. All products comply with the
most exacting international standards and the majority feature
our patented STREAM-SHIELD technology ensuring reliability in
even the worst of conditions. »Signals the Best« is the epitome
of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le
traitement des signaux analogiques et numériques dans tous les
domaines industriels. Nos compétences s’étendent des transmet­teurs de température aux affi cheurs, des isolateurs aux barrières SI,
jusqu’aux platines de montage. Tous nos produits sont conformes
aux normes internationales les plus strictes et la majorité d’entre
eux répondent même à la technologie brevetée STREAM-SHEILD
qui garantie un fonctionnement fi able sous les conditions les plus
défavorables. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die
industrielle Automatisierung. Unsere Kompetenzbereiche um­fassen: Displays, Temperaturtransmitter, Ex- und galvanische
Signaltrenner. Alle Produkte von PR electronics werden in
Überein stimmung mit den strengsten internationalen Normen
produziert. Für die Mehrzahl aller Produkte garantiert die pa­tentierte STEAM-SHIELD Technologie höchste Zuverlässigkeit
auch unter schwierigsten Einsatzbedingungen. »Signals the
Best« ist Ihre Garantie für Qualität!
