f/I - f/f KONVERTER

TYPE 2255

INDHOLDSFORTEGNELSE

Advarsler ............................................................................ 2

Sikkerhedsregler ................................................................. 3

Overensstemmelseserklæring ............................................ 5

Adskillelse af SYSTEM 2200 .............................................. 6

Generelt .............................................................................. 7

Teknisk karakteristik ........................................................... 7

Indgang .............................................................................. 7

Hjælpeforsyninger .............................................................. 7

Udgange ............................................................................. 8

Statusindikering .................................................................. 8

Elektriske specifikationer.................................................... 9

Bestillingsskema ................................................................. 12

Programmering af analog udgang via jumpere .................. 12

Blokdiagram ....................................................................... 13

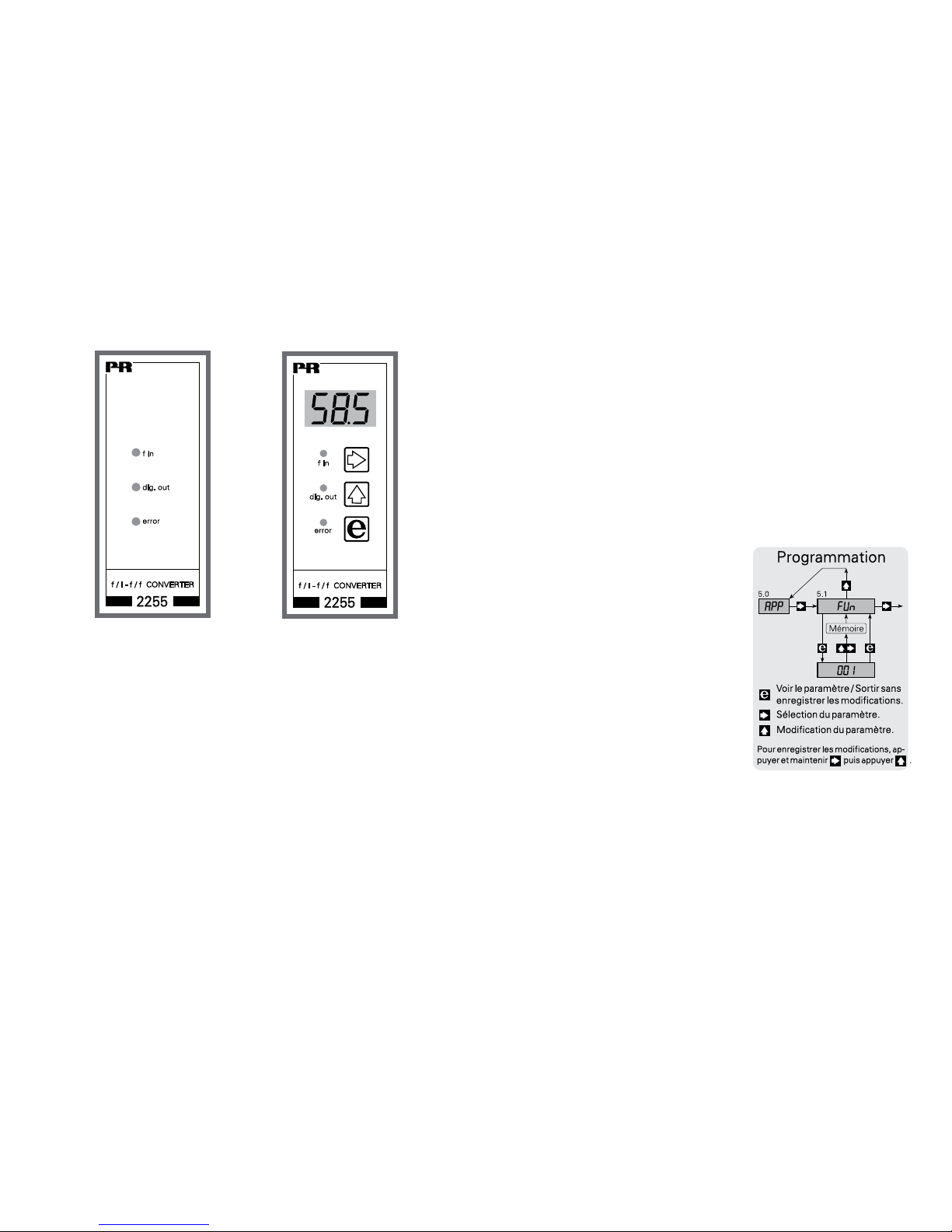

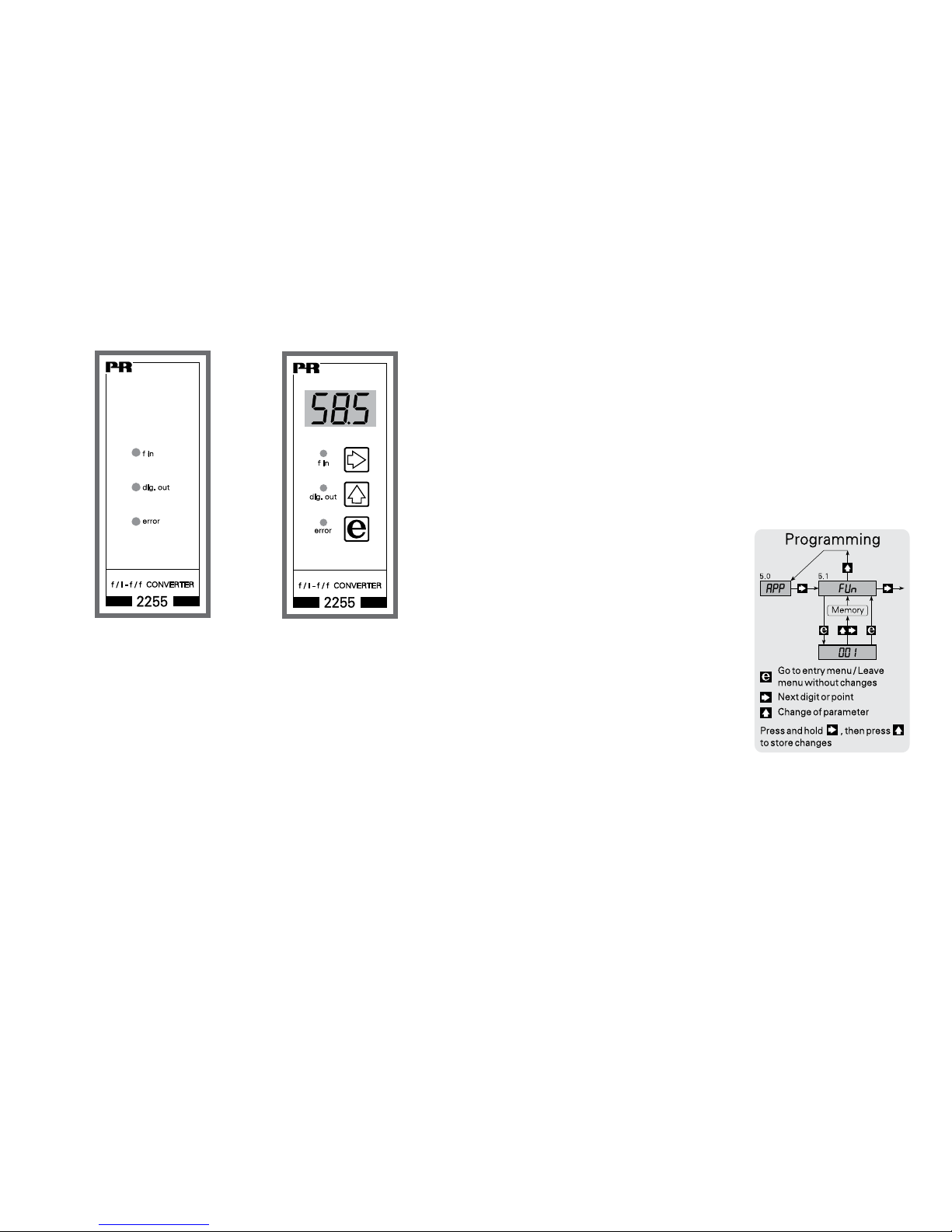

Frontlayout ......................................................................... 14

Programmering / betjening af trykknapper ........................ 15

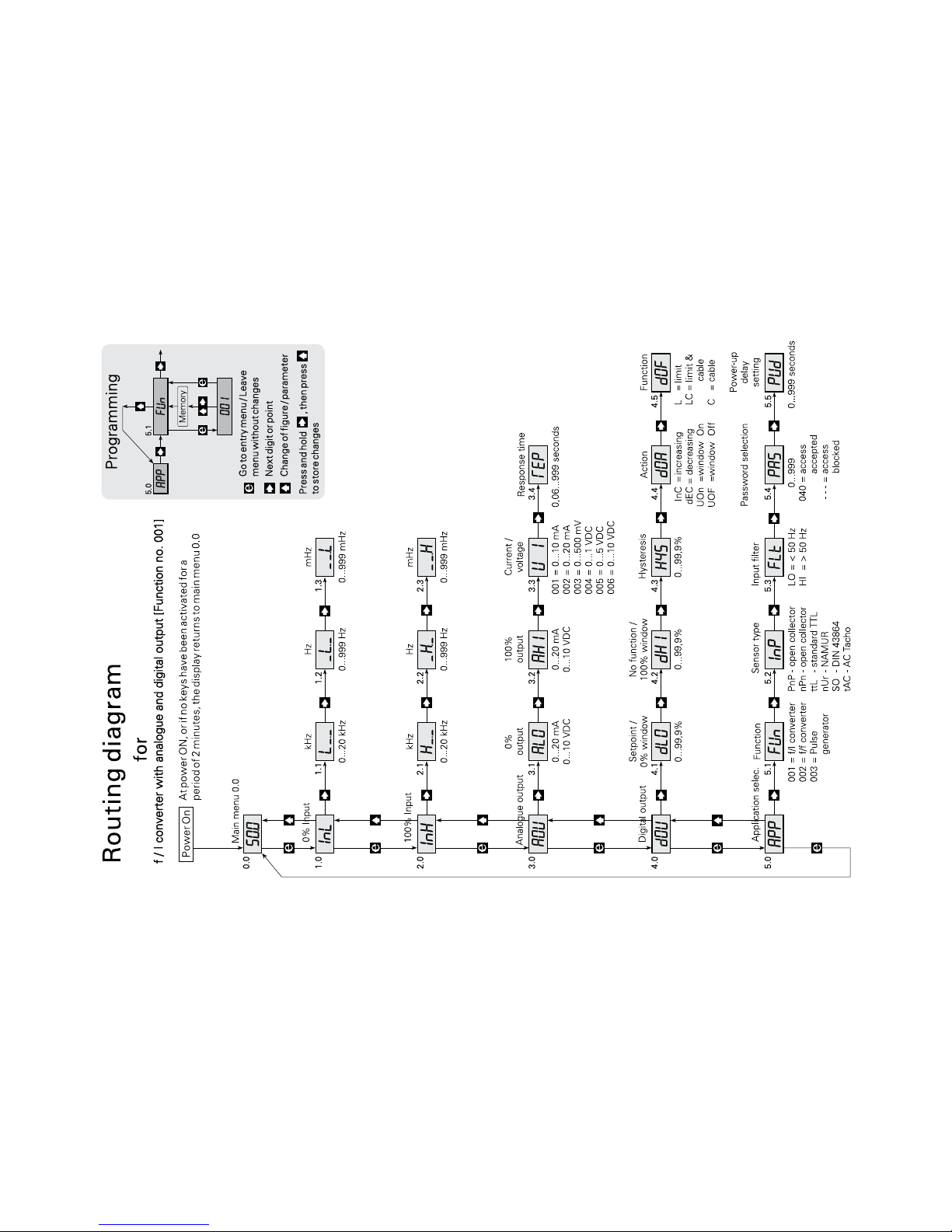

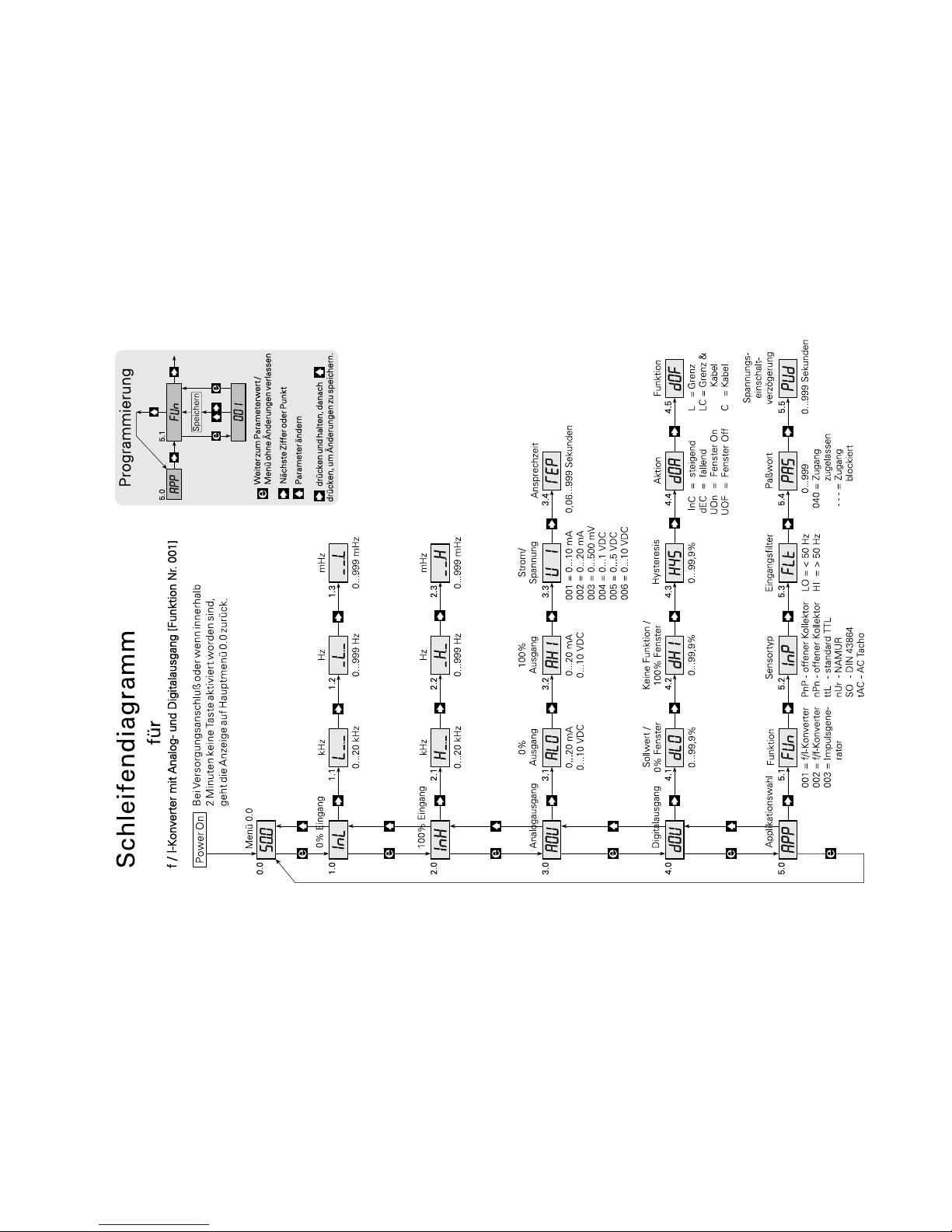

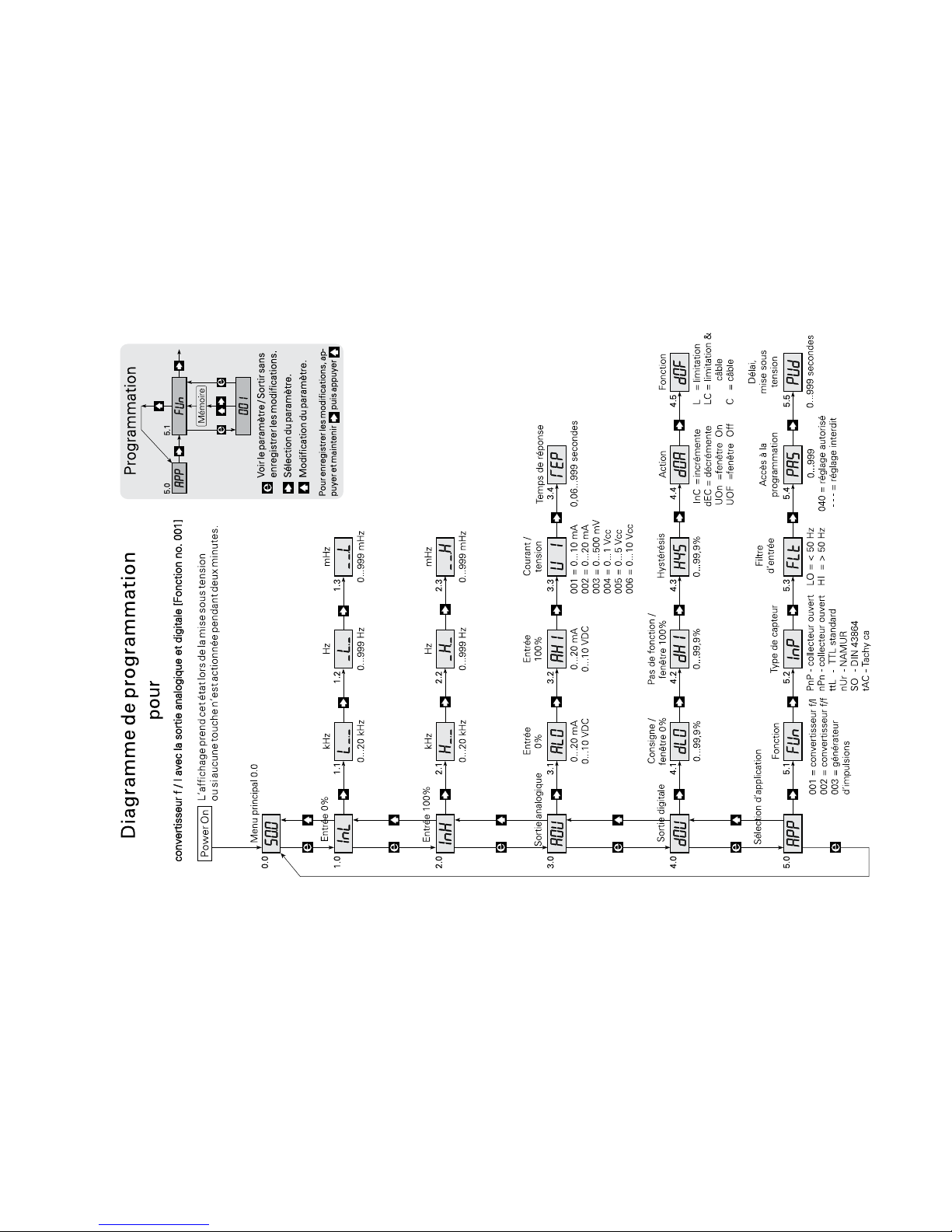

Rutediagram: f/I konverter med analog og digital udg. ..... 16

Indstilling af f/I konverter med analog og digital udgang .. 18

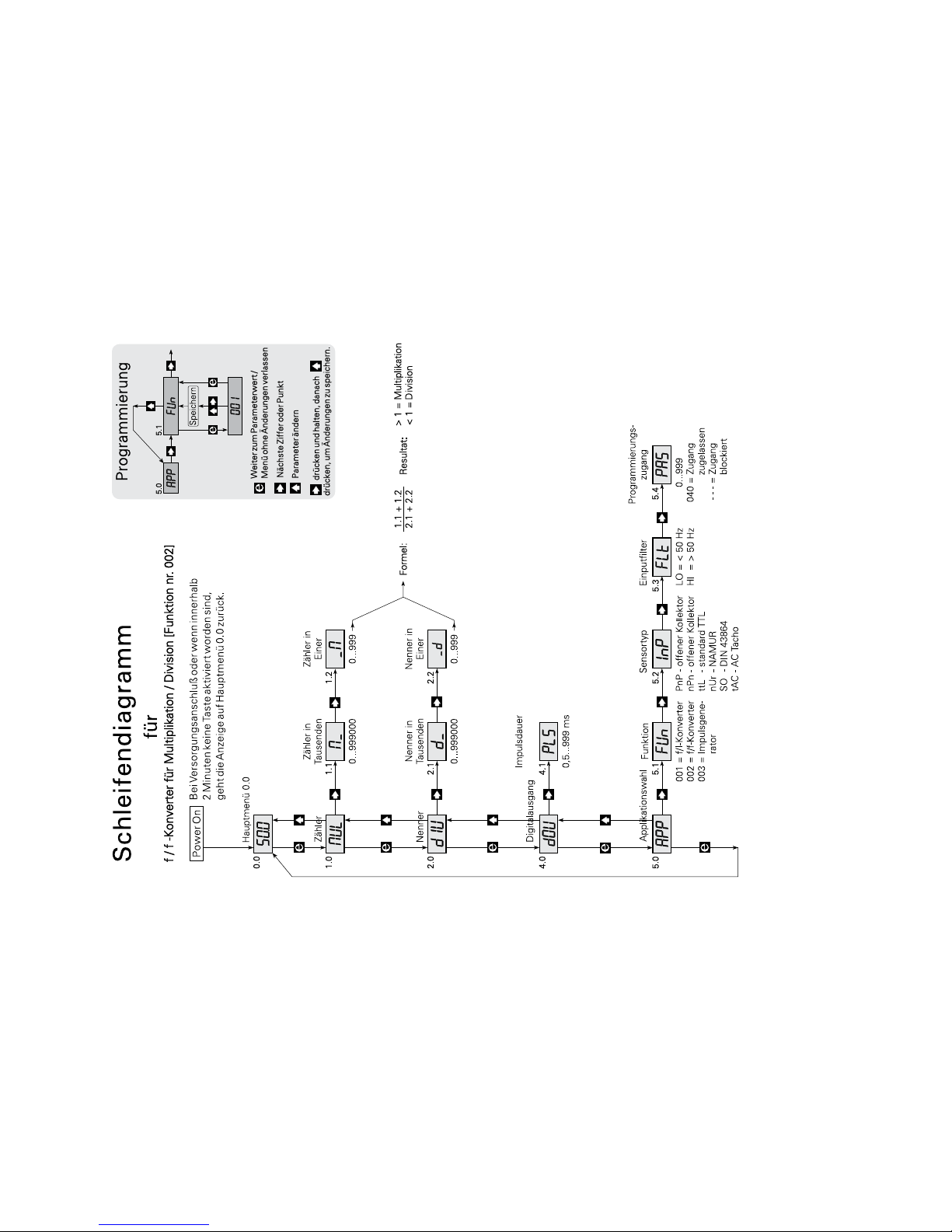

Rutediagram: f/f konverter for impuls ................................ 22

Indstilling af f/f konverter til impulsdeling /

impulsmultiplikation ....................................................... 24

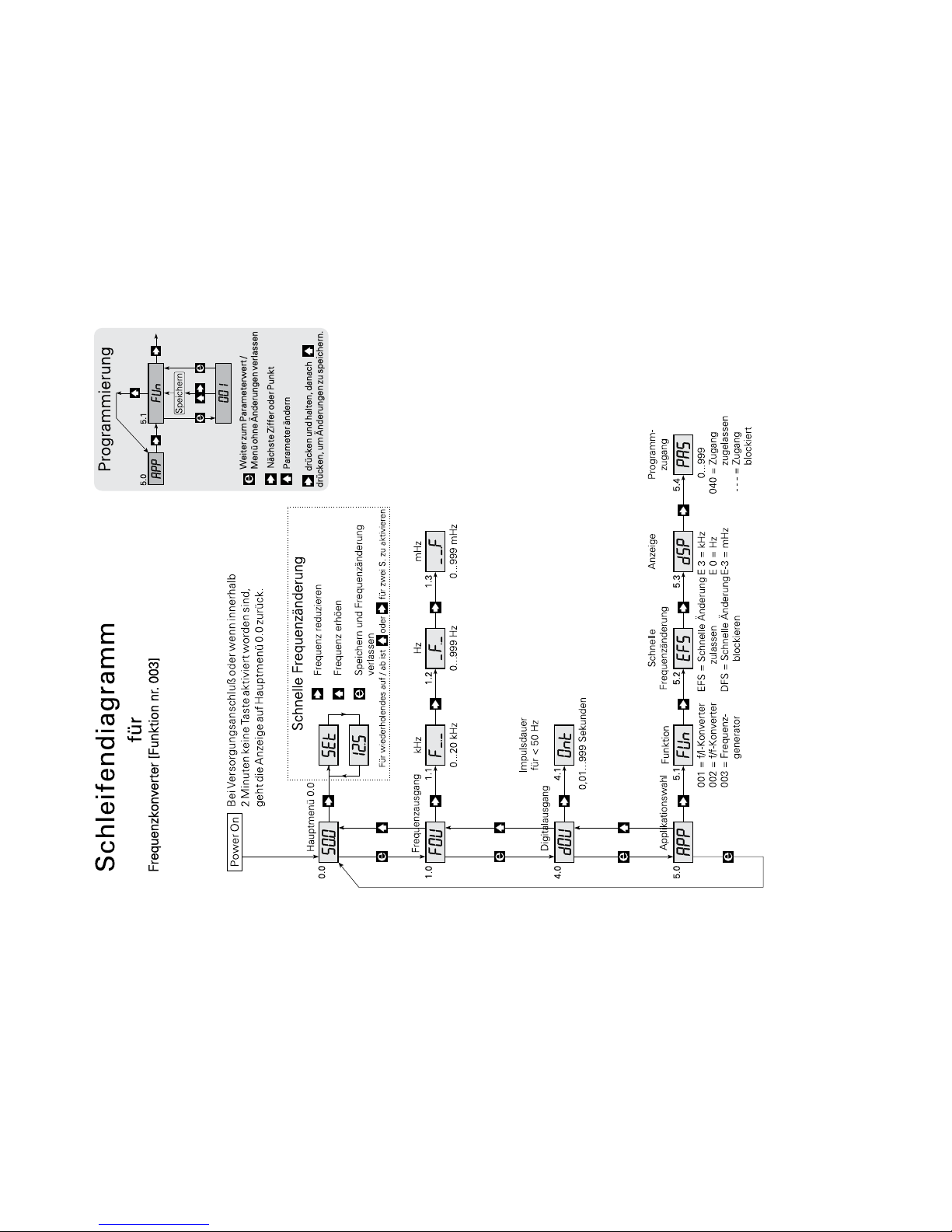

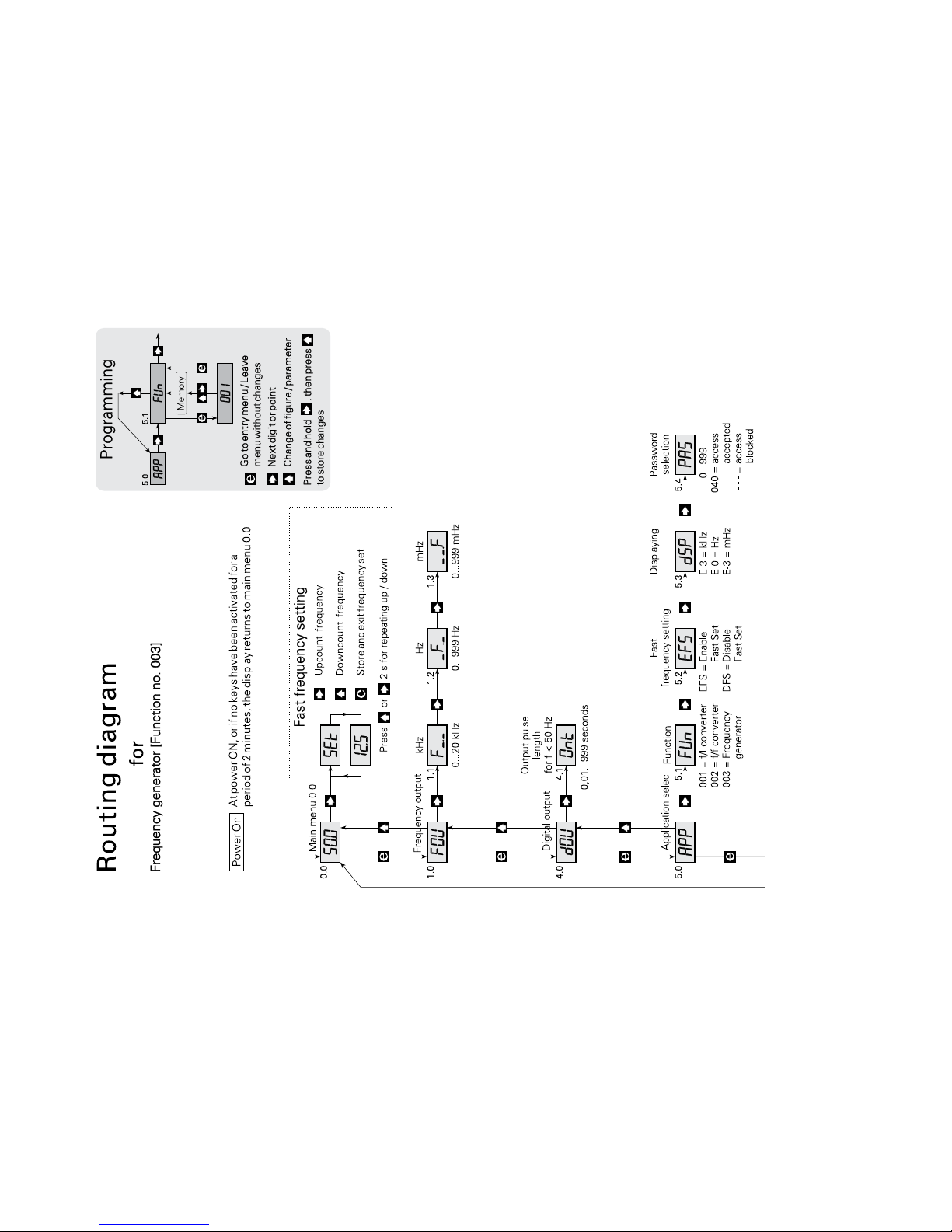

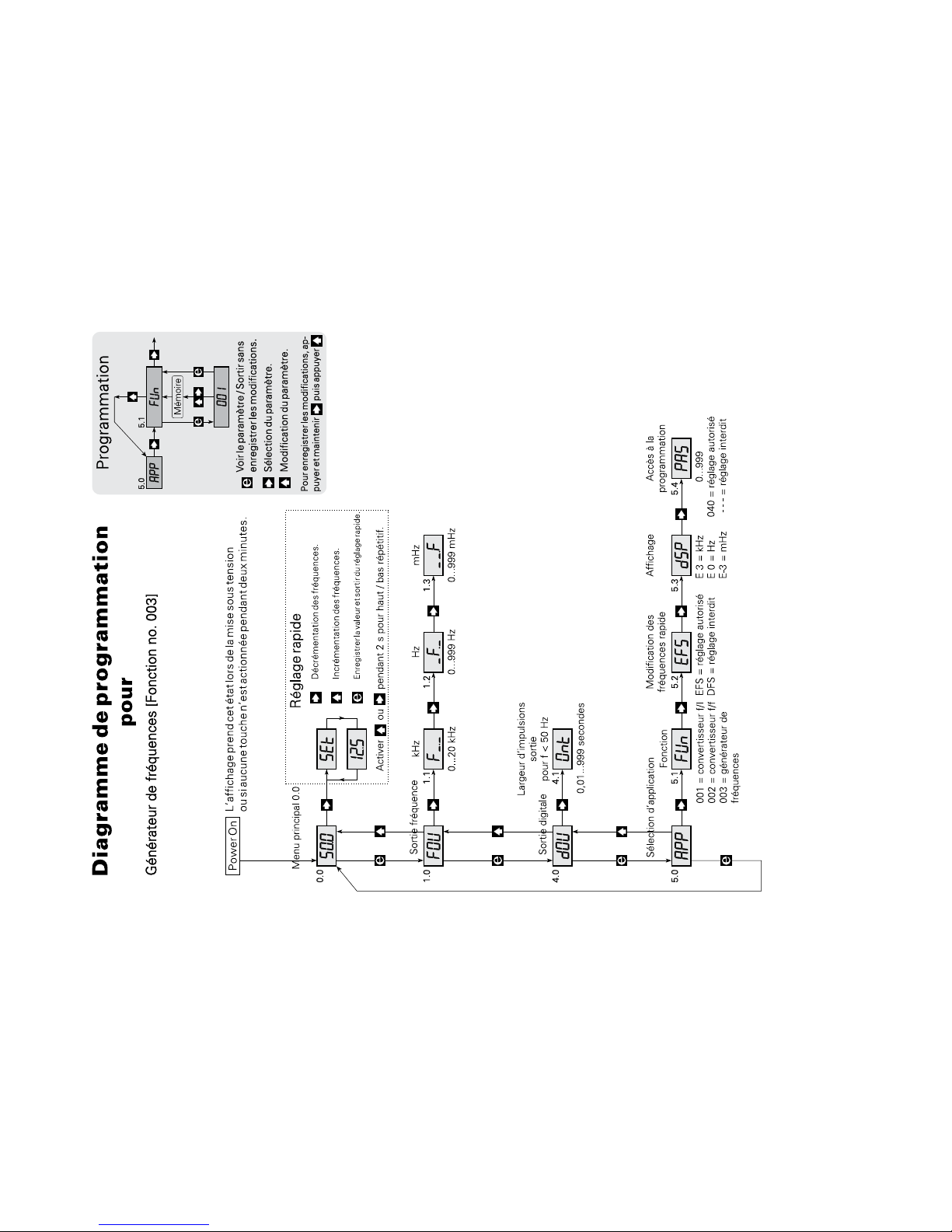

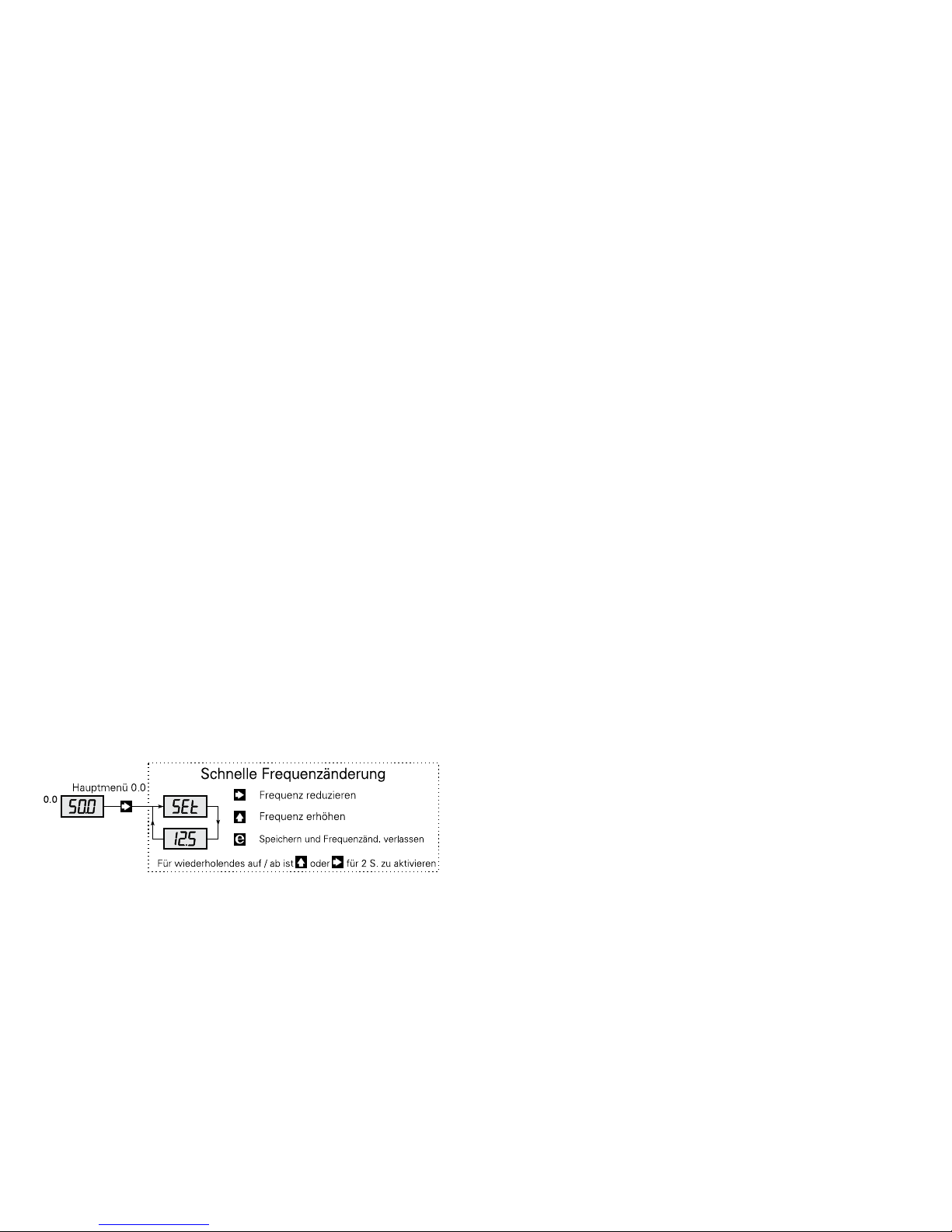

Rutediagram: Frekvensgenerator ....................................... 26

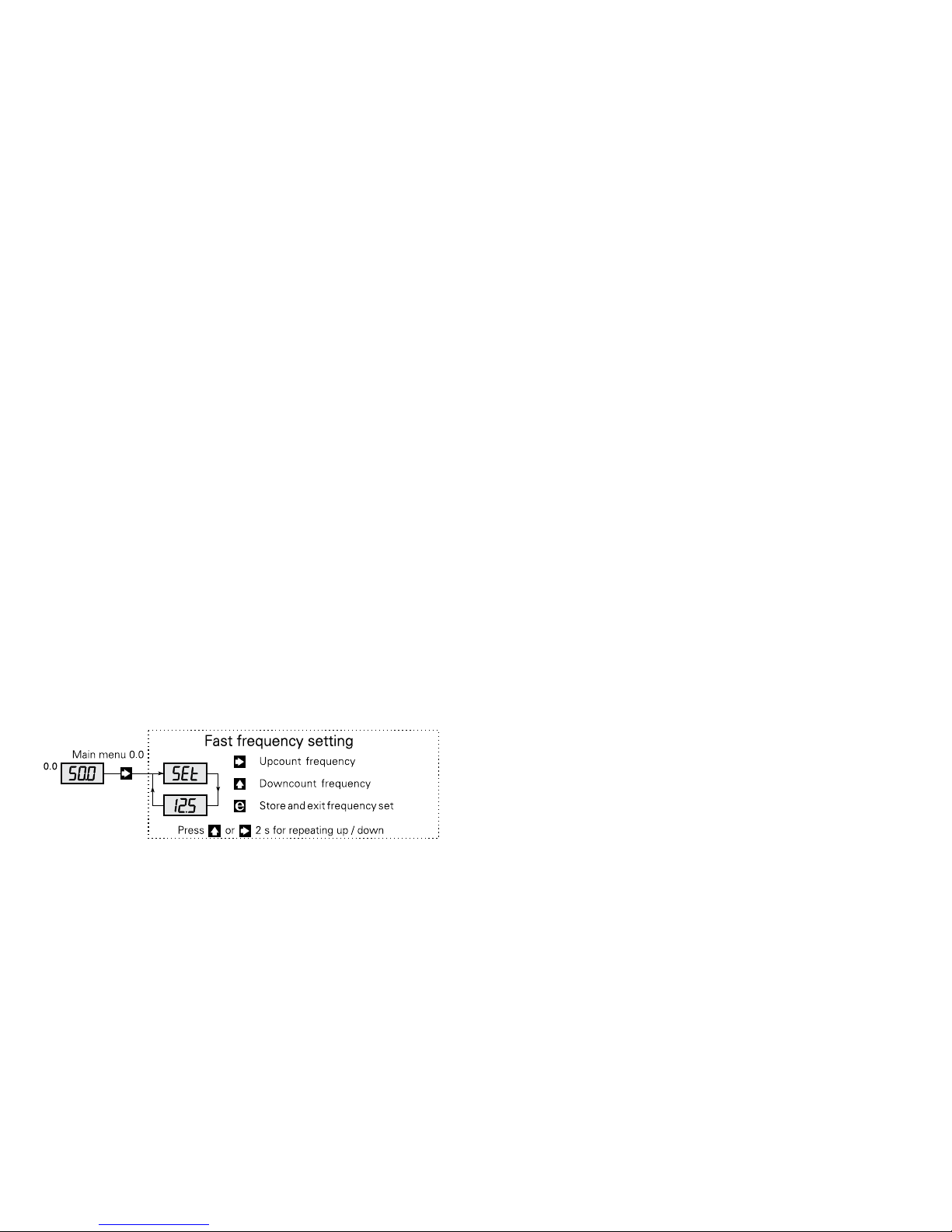

Indstilling af frekvensgenerator .......................................... 28

Page 3

SIKKERHEDSREGLER

DEFINITIONER: Farlige spændinger er defineret som områderne 75...1500 Volt DC og 50...1000

Volt AC. Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæssigt forsvarligt. Operatører er personer, som under normal drift med produktet skal indstille og betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med indholdet af denne manual.

MODTAGELSE OG UDPAKNING:

Udpak modulet uden at beskadige dette, og sørg for, at manualen altid følger modulet og er tilgængelig. Indpakningen bør følge modulet, indtil dette er monteret på blivende plads. Kontrollér ved modtagelsen, at modultypen svarer til den bestilte.

MILJØFORHOLD:

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning, udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af ventilation. Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolationsklasse II.

INSTALLATION:

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk, advarsler og instruktioner i manualen, og som vil følge disse. Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den lokale forhandler eller alternativt direkte til:

PR electronics A/S, Lerbakken 10, DK-8410 Rønde tlf: +45 86 37 26 77.

Installation og tilslutning af modulet skal følge landets gældende regler for installation af elektrisk materiel bl. a. med hensyn til ledningstværsnit, for-sikring og placering. Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagrammet og sideskiltet.

ADVARSEL

Dette modul er beregnet for tilslutning til livsfarlige elektriske spændinger. Hvis denne advarsel ignoreres, kan det føre til alvorlig legemsbeskadigelse eller mekanisk ødelæggelse. For at undgå faren for elektriske stød og brand skal manualens sikkerhedsregler overholdes, og vejledningerne skal følges. De elektriske specifikationer må ikke overskrides, og modulet må kun benyttes som beskrevet i det følgende. Manualen skal studeres omhyggeligt, før modulet tages i brug. Kun kvalificeret personale (teknikere) må installere dette modul. Hvis modulet ikke benyttes som beskrevet i denne manual, så forringes modulets beskyttelsesforanstaltninger.

ADVARSEL

Der må ikke tilsluttes farlig spænding til modulet, før dette er fastmonteret, og følgende operationer på modulet bør kun udføres i spændingsløs tilstand og under ESD-sikre forhold:

Adskillelse af modulet for indstilling af omskiftere og jumpere. Installation, ledningsmontage og -demontage. Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun foretages af PR electronics A/S.

ADVARSEL

For at overholde sikkerhedsafstande må moduler med to indbyggede relæer ikke tilsluttes både farlig og ikke-farlig spænding på samme moduls relækontakter. SYSTEM 2200 monteres i sokkel type S3B Releco (bestillingsnummer 7023).

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre til livstruende situationer.

CE-mærket er det synlige tegn på modulets overensstemmelse med direktivernes krav.

Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til isolation.

SIGNATURFORKLARING:

FARLIG

SPÆNDING

INSTAL-

LATION

GENERELT

Page 4

OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hermed at følgende produkt:

Type: 2255 Navn: f/I - f/f konverter

er i overensstemmelse med følgende direktiver og standarder:

EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1

For specifikation af det acceptable EMC-niveau henvises til modulets elektriske

specifikationer.

Lavspændingsdirektivet 2006/95/EF og senere tilføjelser

EN 61010-1

CE-mærket for overensstemmelse med lavspændingsdirektivet blev tilføjet i året:

1997

Rønde, 9. december 2009 Kim Rasmussen Producentens underskrift

For moduler, som er permanent tilsluttet farlig spænding, gælder:

For-sikringens maximale størrelse er 10 A og skal sammen med en afbryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at den afbryder spændingen til modulet.

KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæssigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT:

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det er let at betjene.

RENGØRING:

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destilleret vand.

ANSVAR:

I det omfang, instruktionerne i denne manual ikke nøje er overholdt, vil kunden ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede salgsaftale, mod PR electronics A/S.

Page 5

f/I - f/f KONVERTER

• Programmerbar f/I konverter

• Programmerbar decimaldeler / decimalmultiplikator

• Programmerbar frekvensgenerator

• Relæudgang som option

• Fast programmering som option

• Forsyningsspænding 24 VDC

GENERELT:

2255 f/I - f/f konverteren konfigureres til den ønskede funktion i den programmerbare udgave ved hjælp af en menustyret dialog med trykknapper og display i front. Typiske signalgivere kan være impuls givere, f.eks. flowmålere, tacho generatorer eller induktive aftastere.

f/I-funktionen anvendes som frekvens til strøm- / spændingskon vertering i frekvensområder fra 0,001 Hz til 20 kHz samt, med den digitale udgang, som frekvensvagt f.eks. til hastig heds over vågning.

f/f-funktionen anvendes til neddeling eller multiplikation af impulser samt som buffer til opsamling af hurtige pulstog. Max. indgangsfrekvens 20 kHz. Max. udgangsfrekvens 1 kHz.

Frekvensgeneratorfunktionen anvendes f.eks. som time-base eller clock generator. Max. udgangsfrekvens 20 kHz. 2255 kan også leveres færdigkonfigureret efter speci fikationer.

TEKNISK KARAKTERISTIK:

INDGANG:

Programmerbar indgang for tilslutning af standard impulsgivere. Indgangsfilter kan vælges for impulsbredde > 0,02 ms / max. 20 kHz eller > 10 ms / max. 50 Hz. Ved kontaktindgang bør filter for 10 ms / 50 Hz anvendes.

ADSKILLELSE AF SYSTEM 2200

Modulets bagplade frigøres fra huset ved hjælp af en skruetrækker, som vist på billede 1. Inden printet kan udtages, er det ved moduler med knapper nødvendigt at fjerne disse, se billede 2. Derefter kan bagpladen udtrækkes sammen med printet, men vær opmærksom på printets placering i huset, da det er muligt at isætte dette i flere positioner. Træk ikke unødigt i ledningerne, men tag fat i printet, se billede 3. Nu kan switche og jumpere ændres. Det er vigtigt, at ingen ledninger kommer i klemme, når bagplade og huset samles.

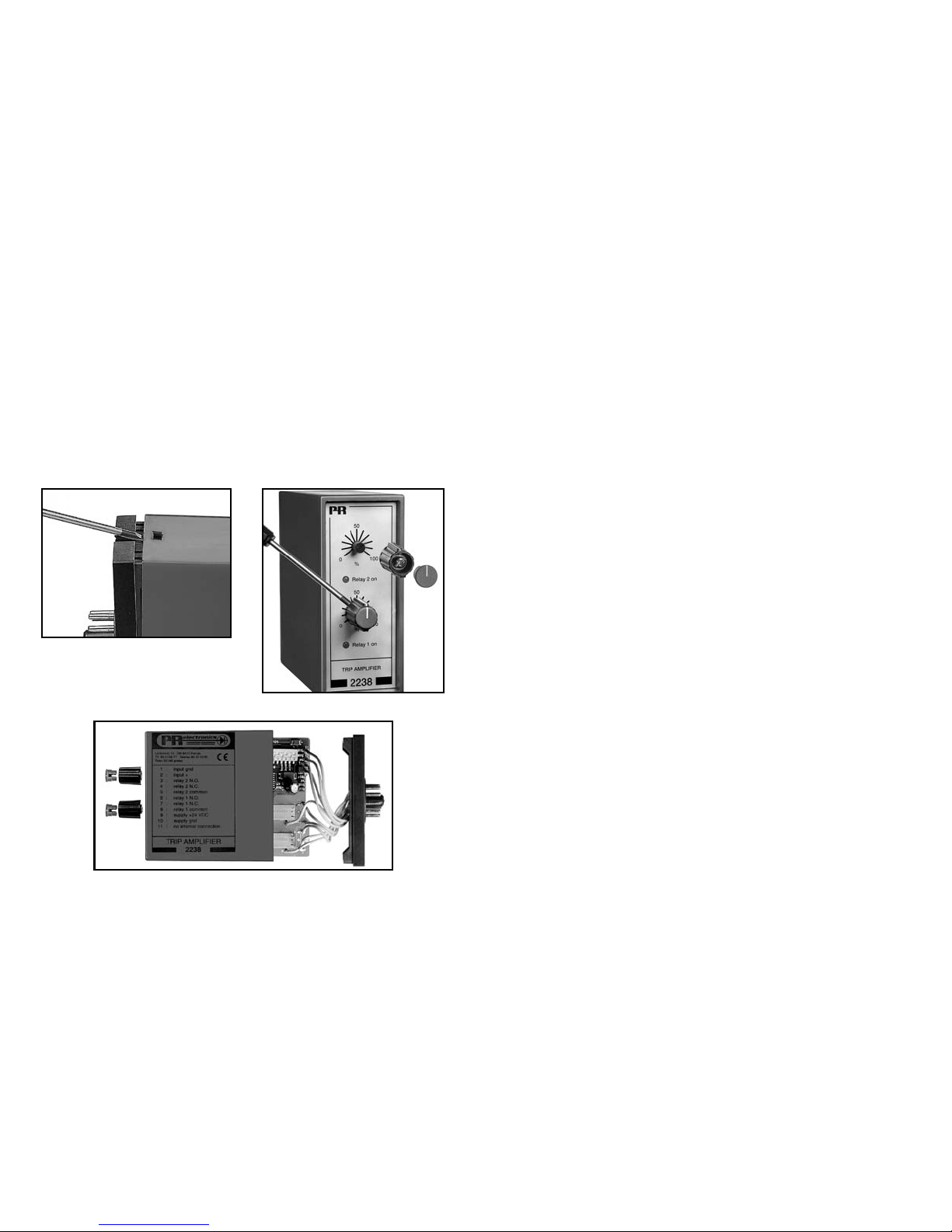

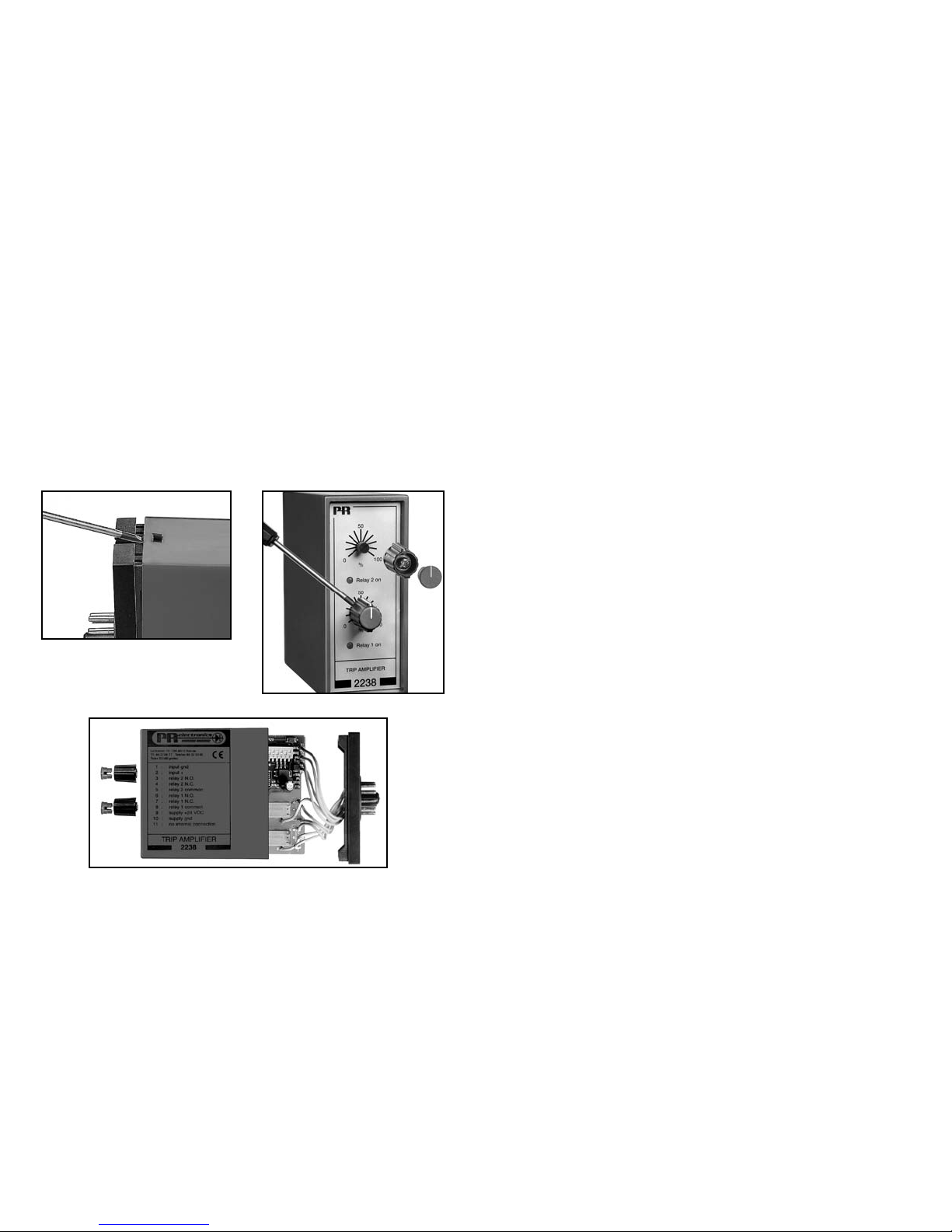

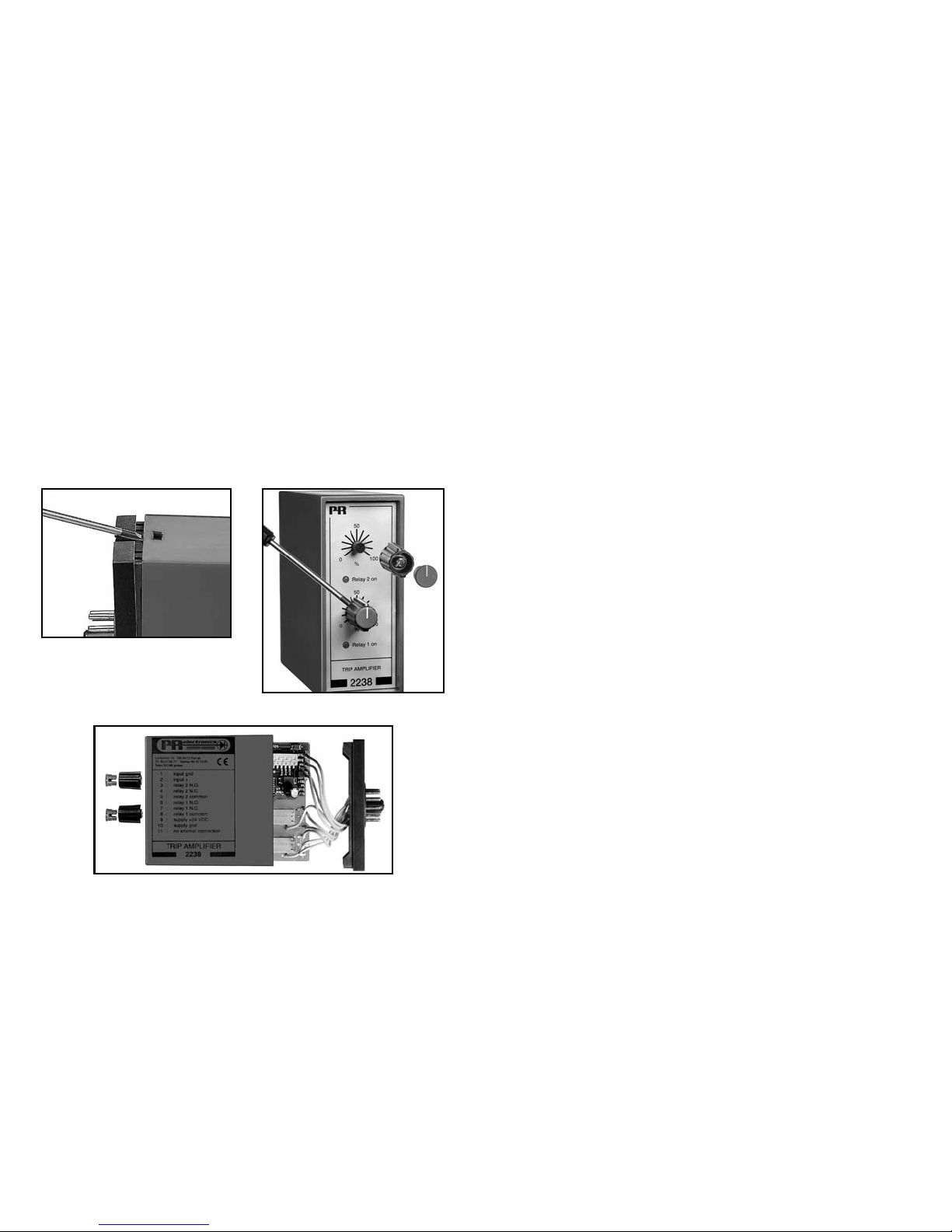

Billede 1: Adskillelse af bagplade og hus.

Billede 2: Afmontering af knapper.

Billede 3: Udtagelse af print for dipning og flytning af jumpere.

Page 6

ELEKTRISKE SPECIFIKATIONER:

Specifikationsområde:

-20°C til +60°C

Fælles specifikationer:

Forsyningsspænding .................................. 19,2...28,8 VDC

Egetforbrug................................................. 2,4 W

Isolation test / drift ..................................... 1400 VAC / 150 VAC

Opvarmningstid .......................................... 1 min.

Signal- / støjforhold .................................... Min. 60 dB

Signaldynamik, udgang .............................. 16 bit

Reaktionstid (programmerbar) ................... 60 ms til 999 s + periodetid

Kalibreringstemperatur ............................... 20...28°C

Temperaturkoeffici ent ................................. < ±0,01% af span / °C

Linearitetsfejl .............................................. ≤ ±0,1% af span

Virkning af forsyningsspændings-

ændring ...................................................... < 0,005% af span / VDC

Hjælpespændinger:

Namur-forsyning ......................................... 8 VDC ±0,5 VDC / 8 mA

S0-forsyning ............................................... 15 VDC / 25 mA

Special (efter ordre) .................................... 5...15 VDC / 30 mA

EMC-immunitetspåvirkning ........................ < ±0,5%

Luftfugtighed .............................................. < 95% RH (ikke-kond.)

Mål (HxBxD) ............................................... 80,5 x 35,5 x 84,5 mm

Kapslingsklasse .......................................... IP50

Vægt ........................................................... 125 g

Indgang: Generelt:

Måleområde ............................................... 0...20 kHz

Min. måleområde ....................................... 0,001 Hz

Low cut off ................................................. 0,001 Hz

Max. nulpunktsforskydning (offset) ............ 90% af valgt max. frekvens

Min. impulsbredde...................................... 25 µs

HJÆLPEFORSYNINGER:

(Vælges ved indgangskonfiguration)

NAMUR-forsyning:

8 VDC ± 0,5 V / 8 mA til forsyning af NAMUR-sen sorer.

S0-forsyning:

15 VDC. Max. strøm 25 mA. Min. strøm (800 Ω belastning) 10 mA.

Special-forsyning:

Som option fås specielle spændingsforsyninger i området 5...15 VDC / 30 mA.

UDGANG(E): Standard strømudgang (ben 3) programmerbar i området 0...20 mA. Min. span

5 mA. Max. span 20 mA. Maksimal nulpunktsfor skydning (off set) på 50% af max. værdi. Strømbegrænsning: max. 26 mA. Standard spændingsudgang (ben 2) opnås ved at lede strø m sig nalet gennem en intern shuntmodstand. Med interne dipswitche vælges 50 Ω eller 500 Ω shuntmod stand, hvilket giver spæn dingsudgang 0...250 mV og 0/0,2...1 V (50 Ω) samt 0...2,5 V og 0/2...10 V (500 Ω). Med speciel intern shunt modstand kan enheder med andre ud gangsspæn dinger leveres (max. 12 VDC). Strøm- og spændingssignaler refererer til forsyningens gnd., men anvendes begge signaler samtidigt, har kun spæn dings sig nalet gnd. som reference. NPN-impulsudgang (option) for relæ, elektromekanisk tæller eller til svarende be lastning. Udgangen er strømbegræn set til 130 mA med PTC-modstand. Relæudgang (option) med skiftekontakt. 300 VA, max. 150 VRMS, 2 A. Ved 24 VDC er max. belastning 1A.

STATUSINDIKERING:

2255 er udstyret med 3 statusindikeringer i front. f in: Indikerer aktiv indgang (inaktiv ved NPN-indgang) Ind gangsfrekvenser > 50 Hz vil ses som fast lys.

Dig. out: Indikerer aktiv udgang. Error: Indikerer sensorfejl ved NAMUR-indgang.

Page 7

Spændingsudgang via intern shunt:

Signalområde ............................................. 0...10 VDC

Min. signalområde ...................................... 250 mV

Max. nulpunktsforskydning ........................ 50% af valgt max. værdi

Belastning (min.) ......................................... 500 kΩ

NPN-udgang:

Max. strøm ................................................. 130 mA

Max. spænding .......................................... 28 VDC

f/f konverter udgang:

Signalområde ............................................. 0...1000 Hz

Min. impulsbredde...................................... 500 µs

Max. impulsbredde..................................... 999 ms

Max. duty cycle .......................................... 50%

Frekvensgenerator:

Impulsbredde

f < 50 Hz ..................................................... min. 10 ms, max. 999 s

f ≥ 50 Hz ..................................................... 50% duty cycle

Relæudgang:

Frekvens max. ............................................ 20 Hz

Max. spænding .......................................... 150 VRMS

Max. AC strøm ........................................... 2 A

Max. AC effekt ............................................ 300 VA

Max. belastning ved 24 VDC ..................... 1 A

GOST R godkendelse:

VNIIM, Cert. no. .......................................... Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ...................................... EN 61326-1

LVD 2006/95/EF ......................................... EN 61010-1

Af span = af det aktuelt valgte område

NAMUR-indgang:

Trig-niveau LOW ......................................... ≤ 1,2 mA

Trig-niveau HIGH ........................................ ≥ 2,1 mA

Indgangsimpedans ..................................... 1000 Ω

Følerfejlsdetektion:

Kortslutning ................................................ ≥ 7,0 mA

Brud ............................................................ ≤ 0,2 mA

Reaktionstid ............................................... ≤ 400 ms

Tacho-indgang:

Trig-niveau LOW ......................................... ≤ 100 mV

Trig-niveau HIGH ........................................ ≥ 200 mV

Indgangsimpedans ..................................... ≥ 100 kΩ

Max. indgangsspænding ............................ 80 VAC pp

NPN- / PNP-indgang:

Trig-niveau LOW ......................................... ≤ 4,0 V

Trig-niveau HIGH ........................................ ≥ 7,0 V

Indgangsimpedans ..................................... Typ. 3,48 kΩ

TTL-indgang:

Trig-niveau LOW ......................................... ≤ 1,2 VDC

Trig-niveau HIGH ........................................ ≥ 1,7 VDC

Indgangsimpedans ..................................... 100 kΩ

S0-indgang:

Trig-niveau LOW ......................................... ≤ 4,5 mA

Trig-niveau HIGH ....................................... ≥ 6,2 mA

Analog udgang: Strømudgang:

Signalområde ............................................. 0...20 mA

Min. signalområde ...................................... 5 mA

Max. nulpunktsforskydning ........................ 50% af valgt max. værdi

Opdateringstid ............................................ 20 ms

Belastning (max.) ........................................ 20 mA / 600 Ω / 12 VDC

Belastningsstabilitet ................................... < ±0,01% af span/100 Ω

Page 8

PROGRAMMERING AF ANALOG UDGANG VIA JUMPERE:

BLOKDIAGRAM:BESTILLINGSSKEMA:

Udgangområde JP3 JP2 JP1

0...10 mA (kun strøm)

0...20 mA (kun strøm)

0...10 mA / 0...0,5 V

0...20 mA / 0...1,0 V

0...10 mA / 0...5,0 V

0...20 mA / 0...10,0 V

OFF

OFF OFF

ON ON

OFF OFF

Speciel spændingsudgang: (Modstand R38 monteret)

ON el.

OFF OFF OFF

Type Version Udgang

2255 Fast : A

Programmerbar : B

Analog + NPN-udgang : 1 Analog + relæudgang : 2

Page 9

PROGRAMMERING / BETJENING

AF TRYKKNAPPER

DOKUMENTATION¨TIL RUTEDIAGRAM

GENERELT:

Programmeringen er menustyret. Hovedmenuerne er nummereret i niveau 0 (X.0), og undermenuerne i niveau 1 (X.1...X.5). Til hver undermenu findes en indtastningsmenu. Opbygningen er udført, så de menuer, der anvendes oftest, ligger nærmest normaltilstanden menu 0.0. Vær opmærksom på, at programmering kun er mulig, når undermenu 5.4 PAS har værdien 040.

Man finder rundt i underprogrammet og sidegrenene ved hjælp af de 3 taster 3, 1 og 2. Rutedi agram met viser tasternes funktion. I sidegrenene vil tryk på 2 gå til indtastnings- / parametervalgmenu, hvor aktuel værdi vises. I indtastningsmenuer vil ciffer, der kan ændres, blinke. Blinkende cifferposi tion flyttes med 3 tasten, og cifferets værdi ændres med 1 tasten. Når kommaet blinker, kan placeringen ændres med 1 tasten. I parametervalgmenuer skiftes mellem parametrene med 1. Gem ud føres ved først at aktivere 3 og derefter samtidigt 1. Forlad indtastningsmenu uden at gemme - tryk på 2.

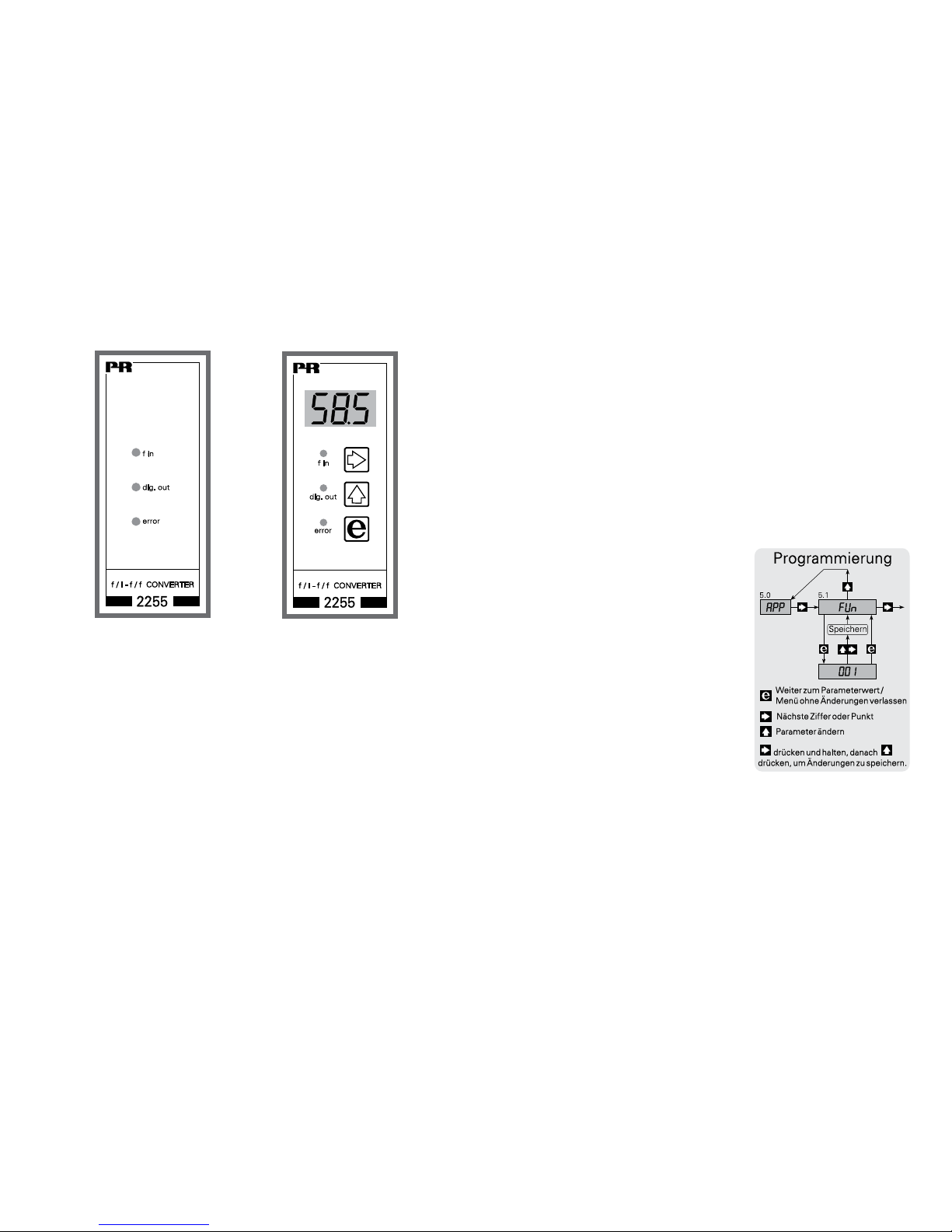

FRONTLAYOUT:

FAST PROGRAMMERBAR

Page 10

Page 11

2.0 InH - Indstilling af 100% frekvens.

2.1 H-.- 100% frekvensindstilling i kHz.

Indtastning af eksempel = 012. Lovlige valg er 0...20,0 kHz.

2.2 -H.- 100% frekvensindstilling i Hz.

Indtastning af eksempel = 550. Lovlige valg er 0...999 Hz.

2.3 —.H 100% frekvensindstilling i mHz.

Indtastning af eksempel = 500. Lovlige valg er 0...999 mHz.

3.0 AOU - Indstilling af analog udgang.

3.1 ALO - 0% indstilling af analog udgang.

Indtastning af eksempel = 04,0. Lovlige valg er strøm 0,0...20,0 mA eller spænding 0,0...10 VDC.

3.2 AHI - 100% indstilling af analog udgang.

Indtastning af eksempel = 20,0. Lovlige valg er strøm 0,0...20,0 mA eller spænding 0,0...10 VDC.

3.3 UI - Valg af strøm- eller spændingsudgang.

NB: Se jumperplacering i skemaet “Programmering af analog udgang”. Indtastning af eksempel = 002. Mulige valg er: 001 = strømudgang i området 0...10 mA 002 = strømudgang i området 0...20 mA (f.eks. 4...20 mA) 003 = spændingsudgang i området 0...500 mV 004 = spændingsudgang i området 0...1 V (f.eks. 0,2...1 V) 005 = spændingsudgang i området 0...5 V 006 = spændingsudgang i området 0...10 V

3.4 rEP - Indstilling af reaktiontid.

Er den indstillede reaktionstid < 0,06 s, vil reaktionstiden være 0,06 s plus indgangsfrekvensens periodetid. Reaktionstiden påvirker også den digitale udgang, således at den ikke vil aktivere / deaktivere for kortvarige ændringer på indgangsfrekvensen. Indtastning af eksempel = 02,5. Lovlige valg er 0,06...999 sekunder.

INDSTILLING AF f/I KONVERTER

MED ANALOG OG DIGITAL UDGANG

Rutediagrammets menupunkter gennemgås fra menu 0.0 til menu 5.5 for indstilling af f/I konverter med analog og digital udgang.

EKSEMPEL:

Frekvensområde .........................0...12550,5 Hz

Analog udgang............................4...20 mA

Reaktionstid ................................2,5 s

Alarmfrekvenser ..........................< 1000 Hz, > 11000 Hz (alarmvindue)

Hysterese ....................................20 Hz

Digitaludgang aktion ...................Aktiv indenfor alarmvinduet

Digitaludgang funktion ................Grænsekontakt og følerfejlsalarm

Føler ............................................Namur

Indgangsfilter ..............................Impulsbredde > 0,02 ms

Digitaludgang Power up delay ...10,0 s

NB: Først skal funktionen f/I konverter vælges i undermenu 5.1.

0.0 Normal tilstand - Displayet viser indgangsfrekvens i % af indgangsspan.

Displayet går til denne tilstand ved power ON, eller hvis ingen taster har været aktiveret i en periode på 2 minutter. Når displayet står i normal tilstand - menu

0.0 - vil tryk på 1 indikere den nuværende funktion, f.eks. F01.

1.0 InL - Indstilling af 0% frekvens.

1.1 L-.- 0% frekvensindstilling i kHz.

Indtastning af eksempel = 000. Lovlige valg er 0...20,0 kHz.

1.2 -L.- 0% frekvensindstilling i Hz.

Indtastning af eksempel = 000. Lovlige valg er 0...999 Hz.

1.3 —.L 0% frekvensindstilling i mHz.

Indtastning af eksempel = 000. Lovlige valg er 0...999 mHz.

Page 12

5.0 APP - Applikationsvalg.

5.1 FUn - Funktionsvalg.

Ved funktionsskift resettes enheden, og displayet returnerer til normal tilstand, menu 0.0. Der er følgende 3 funktioner: 001 = f/I konverter 002 = f/f konverter 003 = Frekvensgenerator Indtastning af eksempel = 001. Lovlige valg er 001, 002 og 003

5.2 InP - Valg af sensortype.

PnP = PNP proximity switch åben kollektor eller kontakt til +24 VDC. nPn = NPN proximity switch åben kollektor eller kontakt til Gnd. ttL = TTL, standard TTL-signaler på 5 VDC niveau. nUr = NAMUR efter DIN 19234. S0 = S0-interface efter DIN 43864. tAC = AC Tacho. Indtastning af eksempel = nUr. Mulige valg er: PnP, nPn, ttl, nUr, SO og tAC

5.3 FLt - Indstilling af indgangsfilter.

Ved kontaktindgang bør LO-filtret anvendes for borteliminering af kontaktprel. Indtastning af eksempel = Hi. Mulige valg er LO - 50 Hz eller HI - 20 kHz.

5.4 PAS - Valg af password.

Når password er 040, kan der foretages ændringer i alle menupunkter. Når password er <> 040, er programmering i alle menupunkter blokeret, men åben for aflæsning af indstillinger. Indtastning af eksempel = 040. Lovlige valg er 0...999.

5.5 PUd - Indstilling af power up delay.

Power up delaytiden er den tid, den digitale udgang er ude af funktion efter spændingstilslutning. Indtastning af eksempel = 10,0. Lovlige valg er 0...999 sekunder.

4.0 dOU - Digital udgangsindstilling.

4.1 dLO - Setpunkts- / grænsefrekvensindstilling i % af frekvensspannet.

Denne værdi svarer til setpunktet, når menu 4.4 dOA = { InC eller dEC }, og den svarer til et setpunktsvindues lave grænsefrekvens, når menu

4.4 dOA = { UOn eller UOF }. Indtastning af eksempel = 7,97 (1000 / 12550,5 * 100 [%]). Lovlige valg er 0,0...99,9%.

4.2 dHI - Grænsefrekvensindstilling i % af frekvensspannet.

Denne værdi svarer til et setpunktsvindues høje grænsefrekvens og er kun gyldig, når menu 4.4 dOA = { UOn eller UOF }. Indtastning af eksempel = 87,6 (11000 / 12550,5 * 100 [%]). Lovlige valg er 0,0...99,9%.

4.3 HYS - Hystereseindstilling i % af frekvensspannet.

Hvis 4.4 dOA = { UOn eller UOF } ligger hysteresen indenfor vinduet (4.1 og 4.2) Hvis 4.4 dOA = { InC } ligger hysteresen under setpunktet (4.1). Hvis 4.4 dOA = { dEC } ligger hysteresen over setpunktet (4.1). Indtastning af eksempel = 0,16 (20 / 12550,5 * 100 [%]). Lovlige valg er 0,0...99,9%.

4.4 dOA - Indstilling af digital udgangsaktion.

For InC eller dEC gælder, at den digitale udgangsaktion vil være henholdsvis stigende eller faldende. Setpunktet og hysteresen skal indstilles i menu 4.1 og 4.3. For UOn gælder, at den digitale udgang aktiveres indenfor vinduet. For UOF gælder, at den digitale udgang aktiveres udenfor vinduet. Den lave og høje grænsefrekvens i vinduet indstilles i menu 4.1 og 4.2, og hysteresen indstilles i menu 4.3. Indtastning af eksempel = UOn. Mulige valg er InC, dEC, UOn eller UOF.

4.5 dOF - Indstilling af digitaludgangsfunktion.

Vælges L (Limit), vil digitaludgangen fungere som grænsekontakt. Vælges LC (Limit, Cable), vil digitaludgangen fungere både som grænsekontakt og som følerfejlsovervågning. Vælges C (Cable), vil digitaludgangen fungere som følerfejlsovervågning. NB: Følerfejlsovervågning foretages kun på NAMUR-indgang, når undermenu 5.2 InP = nUr. Indtastning af eksempel = LC. Mulige valg er L, LC eller C.

Page 13

Page 14

2.2 -d - Divisorindstilling i enere.

Indtastning af eksempel = 675 Lovlige valg er 0...999

4.0 dOU - Indstilling af udgangsimpulslængde.

4.1 PLS - Indstilling af udgangsimpulslængde i ms.

Indtastning af eksempel = 500 Lovlige valg er 0,5...999 ms (max. 1000 Hz)

5.0 APP - Applikationsvalg.

5.1 FUn - Funktionsvalg.

Efter funktionsskift resettes enheden, og displayet går til normal tilstand, menu 0.0. Indtastning af eksempel = 002 Mulige valg er: 001 = f/I konverter 002 = f/f konverter 003 = Frekvensgenerator

5.2 InP - Valg af følertype.

Indtastning af eksempel = nUr Mulige valg er: PnP = PNP proximity switch åben kollektor eller kontakt til +24VDC. nPn = NPN proximity switch åben kollektor eller kontakt til Gnd. ttL = TTL, standard TTL-signaler på 5 VDC niveau. nUr = Namur efter DIN 19234. S0 = S0-interface efter DIN 43864. tAC = AC Tacho.

5.3 FLt - Indstilling af indgangsfilter.

Ved kontaktindgang bør LO-filtret anvendes for borteliminering af kontaktprel. Indtastning af eksempel = HI Mulige valg er LO - 50Hz eller HI - 20kHz.

5.4 PAS - Valg af password.

Når password er 040, kan der foretages ændringer i alle menupunkter. Når password er <> 040, er programmering i alle menupunkter blokeret, men åbent for aflæsning af indstillinger. Indtastning af eksempel = 040. Lovlige valg er 0...999.

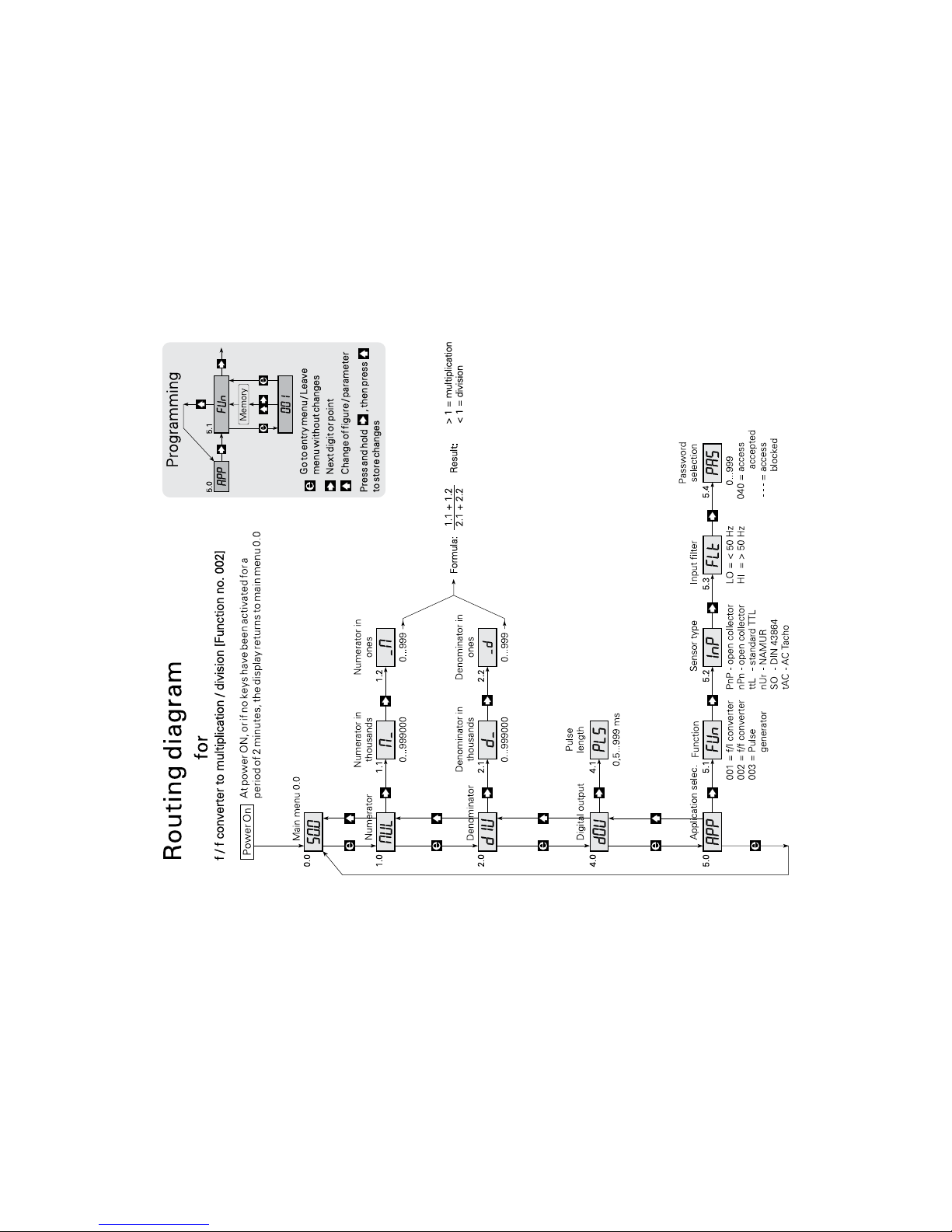

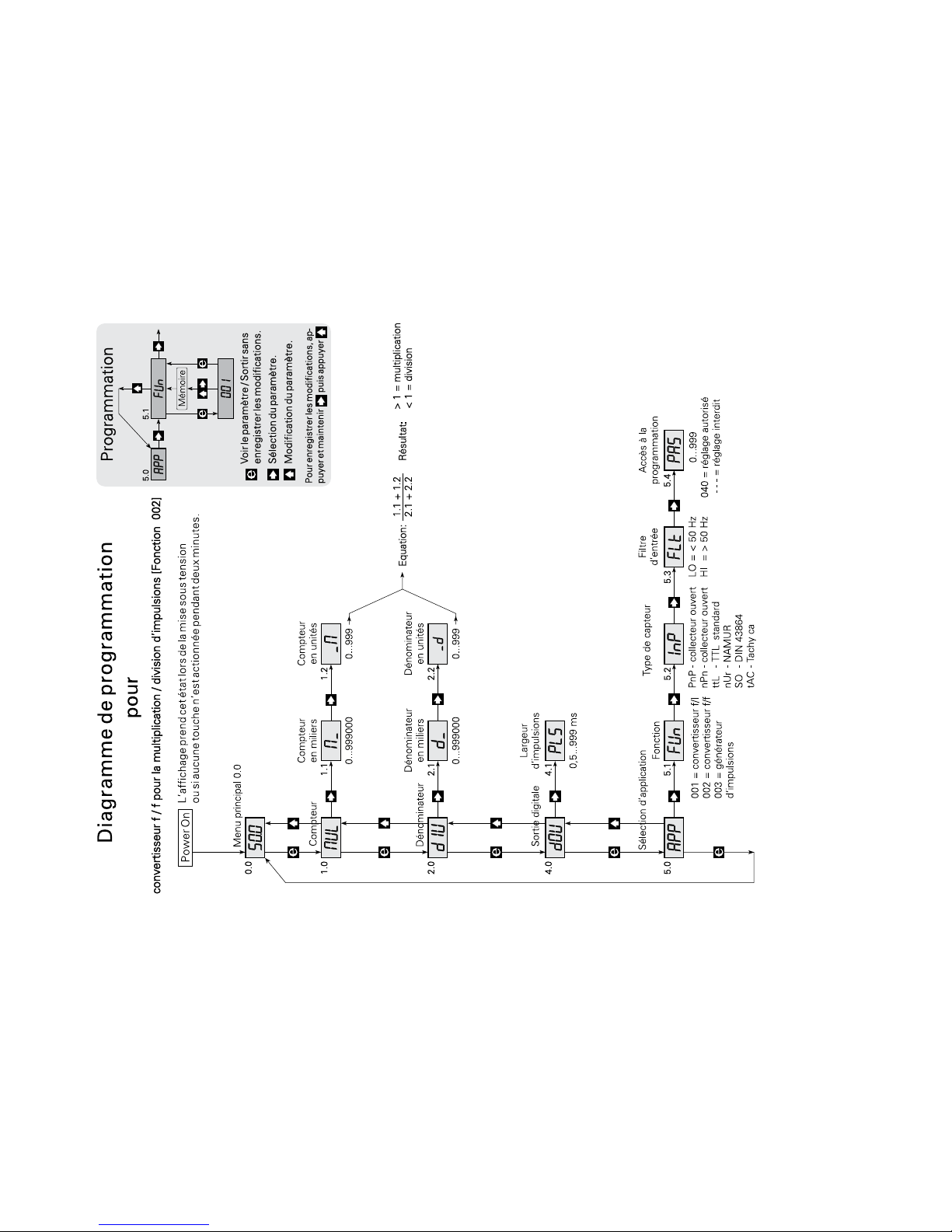

INDSTILLING AF f/f KONVERTER TIL

IMPULSDELING /

IMPULSMULTIPLIKATION

Rutediagrammets menupunkter gennemgås fra menu 0.0 til menu 5.4 for ind-stilling af f/f konverter. Når funktionen vælges til f/f konverter, disables den analoge udgang således, at den antager værdien 0 mA.

EKSEMPEL:

Føler ................................. NAMUR

Udgangsfrekvens ............. Indgangsfrekvens divideret med 6,75

Udgangsimpulslængde .... 500 ms

NB: Først skal funktionen f/f konverter vælges i undermenu 5.1.

0.0 Normal tilstand - Displayet viser antal impulser i bufferen.

Displayet går til denne tilstand ved power ON, eller hvis ingen taster har været aktiveret i en periode på 2 minutter. NB: Impulsfunktionen indstilles som en brøk, hvor tælleren indstilles i undermenu 1.1 og 1.2, og nævneren indstilles i undermenu 2.1 og 2.2. Hvis indgangsfrekvensen f.eks. skal ganges med 10, indstilles multiplikatoren til 10 og divisoren til 1.

1.0 MUL - Indstilling af multiplikator.

I undermenu 1.1 og 1.2 indstilles tælleren til en værdi mellem 0 og

999999.

1.1 M- - Multiplikatorindstilling i tusinder.

Indtastning af eksempel = 000 Lovlige valg er 0...999000

1.2 -M - Multiplikatorindstilling i enere.

Indtastning af eksempel = 100 Lovlige valg er 0...999

2.0 dIV - Indstilling af divisor.

I undermenu 2.1 og 2.2 indstilles nævneren til en værdi mellem 0 og

999999.

2.1 d- - Divisorindstilling i tusinder.

Indtastning af eksempel = 000 Lovlige valg er 0...999000

Page 15

Page 16

1.2 -F.- - Udgangsfrekvensindstilling i Hz.

Indtastning af eksempel = 550. Lovlige valg er 0...999 Hz.

1.3 —.F - Udgangsfrekvensindstilling i mHz.

Indtastning af eksempel = 500. Lovlige valg er 0...999 mHz.

4.0 dOU - Indstilling af udgangsimpulslængde.

4.1 Ont - Indstilling af udgangsimpulslængde i sekunder.

Impulslængden kan kun indstilles for frekvenser < 50 Hz, og der skal altid være minimum 10 ms pausetid mellem impulserne. Ved frekvenser på 50 Hz og derover har impulserne 50% duty cycle. Indtastning af eksempel = 500. Lovlige valg er 0,01...999 s.

5.0 APP - Applikationsvalg.

5.1 FUn - Funktionsvalg.

Efter funktionsskift resettes enheden, og displayet går til normal tilstand, menu 0.0. Indtastning af eksempel = 003 Mulige valg er: 001 = f/I konverter 002 = f/f konverter 003 = Frekvensgenerator

5.2 EFS - Indstilling af adgang til hurtig frekvensændring.

Adgang til hurtig frekvensændring bestemmes med parametrene (EFS

- Enable Fast Setting) hurtig frekvensændring mulig, eller (dFS - Disable Fast Setting) blokering af hurtig frekvensændring. Indtastning af eksempel = EFS Mulige valg er EFS eller dFS.

INDSTILLING AF FREKVENSGENERATOR

Rutediagrammets menupunkter gennemgås fra menu 0.0 til menu 5.4 for indstilling af frekvensgenerator. Når funktionen vælges til frekvensgenerator, disables den analoge udgang.

EKSEMPEL:

Udgangsfrekvens ..............12550,5 Hz

Hurtig frekvensændring ....Mulig

Displayvisning ...................i kHz

NB: Først skal funktionen frekvensgenerator vælges i undermenu 5.1.

0.0 Normal tilstand - Displayet viser udgangsfrekvensen i kHz, Hz eller mHz.

Displayet går til denne tilstand ved power ON, eller hvis ingen taster har været aktiveret i en periode på 2 minutter. Et tryk på 1 vil indikere den aktuelle funktion, f.eks. FO1.

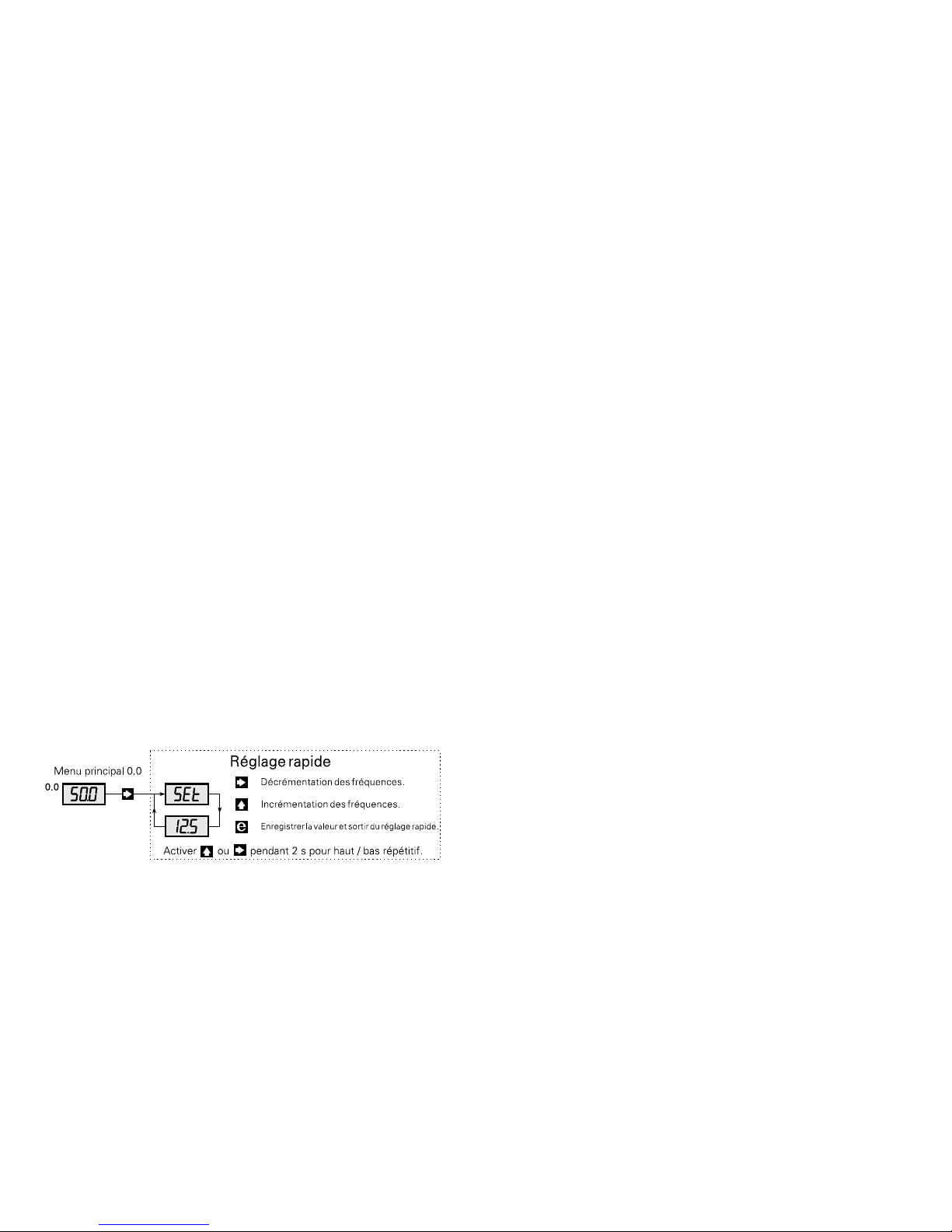

3 Fast setting - Genvejstast til ændring af udgangsfrekvens.

Når menu 5.2 er valgt til EFS - Enable Fast Setting - , er hurtig setpunktsændring mulig ved hjælp af Fast Setting funktionen. Funktionstasterne i denne har menu en speciel funktion, således at 1 tæller frekvensen opad, og 3 tæller frekvensen nedad fra den værdi, den havde ved aktiveringen. 2 gemmer værdien, og udgangen skifter til frekvensen vist i displayet.

1.0 FOU - Indstilling af udgangsfrekvens.

1.1 F-.- - Udgangsfrekvensindstilling i kHz. Indtastning af eksempel = 012. Lovlige valg er 0...20,0 kHz.

Page 17

f/I - f/f CONVERTER

TYPE 2255

CONTENTS

Warnings ............................................................................ 32

Safety instructions .............................................................. 33

Declaration of Conformity .................................................. 35

How to dismantle SYSTEM 2200 ....................................... 36

General ............................................................................... 37

Technical characteristics .................................................... 37

Input ................................................................................... 37

Auxiliary supplies................................................................ 37

Outputs ............................................................................... 38

Status indication................................................................. 38

Electrical specifications ...................................................... 39

Order .................................................................................. 42

Analog output programming by way of jumpers ............... 42

Block diagram .................................................................... 43

Front layout ........................................................................ 44

Programming / operating the function keys ...................... 45

Routing diagram: f/I converter with analogue and digital outp. 46 Setting of f/I converter with analogue and digital output .. 48

Routing diagram: f/f converter for pulse ............................ 52

Setting of f/f converter to pulse division / multiplication ... 54

Routing diagram: Frequency generator ............................. 56

Setting of frequency generator .......................................... 58

5.3 dSP - Displayvisning i normal tilstand.

Indtastning af eksempel = E 3 Mulige valg er E 3 visning i kHz, E 0 visning i Hz eller E-3 visning i mHz.

5.4 PAS - Valg af password.

Page 18

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand.

Potentially lethal situations.

The CE mark proves the compliance of the module with the requirements of the directives.

The double insulation symbol shows that the module is protected by double or reinforced insulation.

SAFETY INSTRUCTIONS

DEFINITIONS: Hazardous voltages have been defined as the ranges 75...1500 Volt DC, and

50...1000 Volt AC. Technicians are qualified persons educated or trained to mount, operate, and also troubleshoot technically correct and in accordance with safety regulations. Operators, being familiar with the contents of this manual, adjust and operate the knobs or potentiometers during normal operation.

RECEIPT AND UNPACKING:

Unpack the module without damaging it and make sure that the manual always follows the module and is always available. The packing should always follow the module until this has been permanently mounted. Check at the receipt of the module whether the type corresponds to the one ordered.

ENVIRONMENT:

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock, as well as rain and heavy moisture. If necessary, heating in excess of the stated limits for ambient temperatures should be avoided by way of ventilation. All modules fall under Installation Category II, Pollution Degree 1, and Insulation Class II.

WARNING!

This module is designed for connection to hazardous electric voltages. Ignoring this warning can result in severe personal injury or mechanical damage. To avoid the risk of electric shock and fire, the safety instructions of this manual must be observed and the guidelines followed. The electrical specifications must not be exceeded, and the module must only be applied as described in the following. Prior to the commissioning of the module, this manual must be examined carefully. Only qualified personnel (technicians) should install this module. If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be im paired.

WARNING!

Until the module is fixed, do not connect hazardous voltages to the module. The following operations should only be carried out on a disconnected module and under ESD safe conditions:

Dismantlement of the module for setting of dipswitches and jumpers. General mounting, connection and disconnection of wires. Troubleshooting the module.

Repair of the module and replacement of circuit breakers must be done by PR electronics A/S only.

WARNING!

To keep the safety distances, modules with two built-in relays must not be connected to both hazardous and non-hazardous voltages on the same module’s relay contacts. SYSTEM 2200 must be mounted in socket type S3B Releco (order no 7023).

GENERAL

HAZARD-

OUS

VOLTAGE

INSTAL-

LATION

Page 19

DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hereby declares that the following product:

Type: 2255 Name: f/I - f/f converter

is in conformity with the following directives and standards:

The EMC Directive 2004/108/EC and later amendments

EN 61326-1

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The Low Voltage Directive 2006/95/EC and later amendments

EN 61010-1

The CE mark for compliance with the Low Voltage Directive was affixed in the

year: 1997

Rønde, 9 December 2009 Kim Rasmussen Manufacturer’s signature

MOUNTING:

Only technicians who are familiar with the technical terms, warnings, and in structions in the manual and who are able to follow these should connect the module.

Should there be any doubt as to the correct handling of the module, please contact your local distributor or, alternatively,

PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Denmark,

tel: +45 86 37 26 77.

Mounting and connection of the module should comply with national legislation for mounting of electric materials, i.a. wire cross section, protective fuse, and location. Descriptions of Input / Output and supply connections are shown in the block diagram and side label.

The following apply to fixed hazardous voltages-connected modules:

The max. size of the protective fuse is 10 A and, together with a power switch, it should be easily accessible and close to the module. The power switch should be marked with a label telling it will switch off the voltage to the module.

CALIBRATION AND ADJUSTMENT:

During calibration and adjustment, the measuring and connection of external voltages must be carried out according to the specifications of this manual. The technician must use tools and instruments that are safe to use.

NORMAL OPERATION:

Operators are only allowed to adjust and operate modules that are safely fixed in panels, etc., thus avoiding the danger of personal injury and damage. This means there is no electrical shock hazard, and the module is easily accessible.

CLEANING:

When disconnected, the module may be cleaned with a cloth moistened with distilled water.

LIABILITY:

To the extent the instructions in this manual are not strictly observed, the customer cannot advance a demand against PR electronics A/S that would otherwise exist according to the concluded sales agreement.

Page 20

f/I - f/f CONVERTER 2255

• Programmable f/I converter

• Programmable decimal divider / decimal multiplier

• Programmable frequency generator

• Relay output as option

• Fixed programming as option

• Supply voltage 24 VDC

GENERAL:

In the programmable version, the 2255 f/I - f/f converter is configured to the reque sted function by means of a menu-driven dialogue with keys and display in the front. Typical signalling device may be pulse generators e.g. flow meters, tacho-generators or inductive sensors.

The f/I function is used for frequency to current / voltage conversion within the frequency range from 0.001 Hz to 20 kHz and for speed control with the digital output as frequency watch.

The f/f function is used for division or multiplication of pulses and as a buffer for fast pulse trains. Max. input frequency 20 kHz. Max. output frequency 1 kHz.

The frequency generator function is for instance used as a time base or a clock generator. Max. output frequency 20 kHz. The 2255 can be delivered preconfigured according to specifications.

TECHNICAL CHARACTERISTICS:

INPUT:

Programmable input for connexion of standard pulse generator. Input filter may be selected for pulse width > 0.02 ms/max. 20 kHz, or > 10 ms/max. 50 Hz. By contact input, the filter for 10 ms/50 Hz should be used.

AUXILIARY SUPPLIES:

(selected by input configuration)

NAMUR supply:

8 VDC ±0.5 V / 8 mA for supply of NAMUR sensors.

HOW TO DISMANTLE SYSTEM 2200

The back panel of the module is detached from the housing by way of a screwdriver as shown in picture 1 On a module with knobs, these must be removed before the PCB can be taken out as shown in picture 2. After this, the back panel can be pulled out together with the PCB, but please notice the position of the PCB as there is a number of different positions in the house. Do not pull the wires unnecessarily, instead pull the PCB, see picture 3. Switches and jumpers can now be moved. When assembling the back plate and housing, please make sure no wires are stuck.

Picture 1: Dismantlement of back plate and housing.

Picture 2: Removal of knobs.

Picture 3: Removal of PCBs ftor adjustment of dipswitches and replacement of jumpers.

Page 21

ELECTRICAL SPECIFICATIONS

Specifications range:

-20°C to +60°C

Common specifications:

Supply voltage............................................ 19.2...28.8 VDC

Internal consumption ................................. 2.4 W

Isolation, test / operation ........................... 1400 VAC / 150 VAC

Warm-up time ............................................. 1 min.

Signal / noise ratio ..................................... Min. 60 dB

Signal dynamics, output............................. 16 bit

Response time (programmable) ................. 60 ms to 999 s + period time

Calibration temperature.............................. 20...28°C

Temperature coeffici ent .............................. < ±0.01% of span / °C

Linearity error ............................................. ≤ ±0.1% of span

Effect of supply voltage change................. < 0.005% of span / VDC

Auxiliary voltages:

NAMUR supply ........................................... 8 VDC ±0.5 VDC / 8 mA

S0 supply ................................................... 15 VDC / 25 mA

Special (acc. to order) ................................ 5...15 VDC / 30 mA

Immunity influence ..................................... < ±0.5%

Air humidity ................................................ < 95% RH (non-cond.)

Dimensions (HxWxD) .................................. 80.5 x 35.5 x 84.5 mm

Protection degree ....................................... IP50

Weight ........................................................ 125 g

Input: General:

Measurement range ................................... 0...20 kHz

Min. measurement range ........................... 0.001 Hz

Low cut off ................................................. 0.001 Hz

Max. offset.................................................. 90% of selec. max. value

Min. pulse width ......................................... 25 µs

S0 Supply:

15 VDC. Imax. 25 mA. Imin. (800 Ω load) 10 mA.

Special supply:

As option special voltage supplies within the range 5...15 VDC / 30 mA.

OUTPUT(S): Standard current output (pin 3) programmable within the range 0...20 mA.

Min. span 5 mA. Max. span 20 mA. Max. offset of 50% of the max. value. Current limit: Max. 26 mA. Standard voltage output (pin 2) is obtained by leading the current signal through an internal shunt resistor. With internal dipswitches a 50 Ω or a 500 Ω shunt resistor is selected, which results in a voltage output of 0...250 mV and 0 / 0.2...1 V (50 Ω) and 0...2.5 V and 0 / 2...10 V (500 Ω). With a special internal shunt resistor, units with other output voltages can be delivered (max. 12 VDC). Current and voltage signals are referring to the supply gnd. but if both signals are used simultaneously, only the voltage signal has gnd. as reference. NPN pulse output (option) for relay, electromechanical counter or equivalent load. The output is current-limited to 130 mA with a PTC resistor. The relay output (option) with change-over contact. 300 VA, max. 150 VRMS, 2 A. Max. DC load at 24 VDC is 1 A.

STATUS INDICATION:

2255 is equipped with 3 status indicators in the front. f in: Indicates active input (inactive by the NPN input). Input frequencies > 50 Hz are shown by fixed light.

Dig. out: Indicates active output. Error: Indicates sensor error by NAMUR input.

Page 22

Voltage output through internal shunt:

Signal range ............................................... 0...10 VDC

Min. signal range ........................................ 250 mV

Max. offset.................................................. 50% of selec. max. value

Load (min.) .................................................. 500 kΩ

NPN output:

Max. current ............................................... 130 mA

Max. voltage ............................................... 28 VDC

f/f converter output:

Signal range ............................................... 0...1000 Hz

Min. pulse width ......................................... 500 µs

Max. pulse width ........................................ 999 ms

Max. duty cycle .......................................... 50%

Frequency generator:

Pulse width

f < 50 Hz ..................................................... Min. 10 ms, max. 999 s

f ≥ 50 Hz ..................................................... 50% duty cycle

Relay output:

Max. frequency ......................................... 20 Hz

Max. voltage ............................................... 150 VRMS

Max. AC current ......................................... 2 A

Max. AC power .......................................... 300 VA

Max. load at 24 VDC .................................. 1 A

GOST R approval:

VNIIM, Cert. no. .......................................... See www.prelectronics.dk

Observed authority requirements: Standard:

EMC 2004/108/EC ..................................... EN 61326-1

LVD 2006/95/EC ......................................... EN 61010-1

Of span = Of the presently selected range

NAMUR input:

Trig-level LOW ............................................ ≤ 1.2 mA

Trig-level HIGH ........................................... ≥ 2.1 mA

Input impedance ........................................ 1000 Ω

Sensor error detection:

Short-circuit ................................................ ≥ 7.0 mA

Breakage .................................................... ≤ 0.2 mA

Response time ........................................... ≤ 400 ms

Tacho input:

Trig-level LOW ............................................ ≤ 100 mV

Trig-level HIGH ........................................... ≥ 200 mV

Input impedance ........................................ ≥ 100 kΩ

Max. input voltage ...................................... 80 VAC pp

NPN / PNP input:

Trig-level LOW ............................................ ≤ 4.0 V

Trig-level HIGH ........................................... ≥ 7.0 V

Input impedance ........................................ Typ. 3.48 kΩ

TTL input:

Trig-level LOW ............................................ ≤ 1.2 VDC

Trig-level HIGH ........................................... ≥ 1.7 VDC

Input impedance ........................................ 100 kΩ

S0 input:

Trig-level LOW ............................................ ≤ 4.5 mA

Trig-level HIGH .......................................... ≤ 6.2 mA

Analog output: Current output:

Signal range ............................................... 0...20 mA

Min. signal range ........................................ 5 mA

Max. offset.................................................. 50% of selec. max. value

Updating time ............................................. 20 ms

Load (max.) ................................................. 20 mA / 600 Ω / 12 VDC

Load stability .............................................. < ±0.01% of span/100 Ω

Page 23

ANALOGUE OUTPUT PROGRAMMING BY WAY OF JUMPERS:

ORDER:

BLOCK DIAGRAM:

Output range JP3 JP2 JP1

0...10 mA (current only)

0...20 mA (current only)

0...10 mA / 0...0.5 V

0...20 mA / 0...1.0 V

0...10 mA / 0...5.0 V

0...20 mA / 0...10.0 V

OFF

OFF OFF

ON ON

OFF OFF

Special voltage output: (Resistor R38 mounted)

ON or

OFF OFF OFF

Type Version Output

2255 Fixed : A

Programmable : B

Analogue + NPN output : 1 Analogue + relay output : 2

Page 24

PROGRAMMING / OPERATING

THE FUNCTION KEYS

DOCUMENTATION FOR ROUTING DIAGRAM

GENERAL:

The programming is menu-controlled. The main menus are numbered in level 0 (x.0), and the submenus are numbered in level 1 (x.1 to x.5). Each submenu has an accompanying entry menu. The menus are structured in such a way that the menus most frequently used are closer to the default menu 0.0. Please note that programming is only possible when submenu 5.4 PAS has the value 040.

Submenus and branches are selected by the 3 function keys 3, 1 and 2 as out lined in the routing diagram. Activating 2 in the branches will display the current value of the entry and para meter selection menus. In entry menus, the digit that can be changed will flash. Active digit position is shifted by the 3 key, and the value is changed by the 1 key. When the decimal point flashes, its posi tion can be changed by the 1 key. In parameter selection menus you switch between the parameters by the 1 key. Save by first activating 3 and then 1 simultaneously. Leave the entry menu without saving, activate 2.

FRONT LAYOUT:

FIXED PROGRAMMABLE

Page 25

Page 26

2.0 InH - Setting of 100% frequency.

2.1 H-.- 100% setting of frequency in kHz.

Entering of example = 012. Valid selections are 0...20.0 kHz.

2.2 -H.- 100% setting of frequency in Hz.

Entering of example = 550. Valid selections are 0...999 Hz.

2.3 —.H 100% setting of frequency in mHz.

Entering of example = 500. Valid selections are 0...999 mHz.

3.0 AOU - Setting of analogue output.

3.1 ALO - 0% setting of analogue output

Entering of example = 04.0. Valid selections are current 0.0...20.0 mA or voltage 0.0...10 VDC.

3.2 AHI - 100% setting of analogue output

Entering of example = 20.0. Valid selections are current 0.0...20.0 mA or voltage 0.0...10 VDC.

3.3 UI - Current or voltage output setting

NB: Please see jumper positioning in “Programming of analogue output”. Entering of example = 002. Possible selections are: 001 = current output 0...10 mA 002 = current output 0...20 mA (i.a. 4...20mA) 003 = voltage output 0...500 mV 004 = voltage output 0...1 V (i.a. 0.2...1 V) 005 = voltage output 0...5 V 006 = voltage output 0...10 V

3.4 rEP - Response time setting

If the selected response time < 0.06 s, the response time will be 0.06 seconds plus the input frequency response time. The response time will also act on the digital output so that the output will not activate / deactivate because of short-lived changes in the input frequency. Entering of example = 02.5. Valid selections are 0.06...999 seconds.

SETTING OF f/I CONVERTER WITH ANALOGUE AND DIGITAL OUTPUT

The following describes the routing diagram menu points from 0.0 to 5.5 for setting the f/I converter with analogue and digital output.

EXAMPLE:

Frequency span ........................ 0...12550.5 Hz

Analogue output .......................4...20 mA

Response time .......................... 2.5 s

Alarm frequencies ..................... < 1000 Hz, > 11000 Hz (alarm window)

Hysteresis ................................. 20 Hz

Digital output action ................. Active within the alarm window

Digital output function ..............Trip amplifier and sensor fault alarm

Sensor ....................................... NAMUR

Input filter .................................. Pulse width > 0.02 ms

Digital output power up delay .. 10.0 s First, the function f/I converter must be chosen in submenu 5.1.

0.0 DEFAULT - The input frequency is displayed in % of the input span.

At power ON, or if no keys have been activated for a period of 2 minutes, the display returns to default. When the display is in default, menu 0.0 activating the key 1 will indicate the present function, i.a. F01.

1.0 InL - Setting of 0% frequency.

1.1 L-.- 0% setting of frequency in kHz.

Entering of example = 000. Valid selections are 0...20.0 kHz.

1.2 -L.- 0% setting of frequency in Hz.

Entering of example = 000. Valid selections are 0...999 Hz.

1.3 —.L 0% setting of frequency in mHz.

Entering of example = 000. Valid selections are 0...999 mHz.

Page 27

5.0 APP - Application selection

5.1 FUn - Funktion selection.

On a function change, the unit resets and the display returns to default, menu 0.0. Possible functions are: 001 = f/I converter 002 = f/f converter 003 = Frequency generator Entering of example = 001. Valid selections are 001, 002 and 003

5.2 InP - Sensor type selection.

PnP = PNP proximity switch open collector or switch to +24 VDC. nPn = NPN proximity switch open collector or switch to Gnd. ttL = TTL, standard TTL signals at 5 VDC level. nUr = NAMUR in accordance with DIN 19234. S0 = S0 interface in accordance with DIN 43864. tAC = AC Tacho. Entering of example = nUr. Possible selections are: PnP, nPn, ttl, nUr, SO and tAC

5.3 FLt - Input filter setting.

On contact input the LO filter should be used to eliminate bounce input. Entering of example = Hi. Possible selections are LO - 50 Hz or HI - 20 kHz.

5.4 PAS - Password selection.

When the password is 040, changes may be made in all menu points. When the password is <> 040, programming is locked in all menu points, but open for reading the value. Entering of example = 040. Valid selections are 0...999.

5.5 PUd - Power-up delay setting.

The power-up delay time is the period of time in which the digital output is out of function after power connection. Entering of example = 10.0. Valid selections are 0...999 seconds.

4.0 dOU - Digital setting of output

4.1 dLO - Setting of setpoint / limit frequency in % of the frequency span.

This value corresponds to the setpoint, when menu 4.4 dOA = { InC or dEC }, and it corresponds to the low limit frequency of a setpoint window when menu 4.4 dOA = { UOn or UOF }. Entering of example = 7.97 (1000 / 12550.5 * 100 [%]). Valid selections are 0.0...99.9%.

4.2 dHI - setting of limit frequency in % of the frequency span.

This value corresponds to the high limit frequency of a setpoint win dow and is only valid when menu 4.4 dOA = { UOn or UOF }. Entering of example = 87.6 (11000 / 12550.5 * 100 [%]). Valid selections are 0.0...99.9%.

4.3 HYS - Setting of hysteresis in % of the frequency span.

If 4.4 dOA = { UOn or UOF } the hysteresis is outside the window (4.1 and 4.2) If 4.4 dOA = { InC } the hysteresis is below setpoint (4.1). If 4.4 dOA = { dEC } the hysteresis is above setpoint (4.1). Entering of example = 0.16 (20 / 12550.5 * 100 [%]). Valid selections are 0.0...99.9%.

4.4 dOA - Digital output action setting.

For InC or dEC the digital output action will respectively be increasing or decreasing. The setpoint and the hysteresis must be set in menu 4.1 and 4.3. For UOn the digital output is activated within the window. For UOF the digital output is activated outside the window. The low and the high limit frequency in the window are set in menu 4.1 and 4.2 respectively, and the hysteresis is set in menu 4.3. Entering of example = UOn. Possible selections are InC, dEC, UOn or UOF.

4.5 dOF - Digital output function setting.

If L (Limit) is selected, the digital output will work as a trip amplifier. If LC (Limit, Cable) is selected, the digital output will act as both a trip amplifier and as a sensor error monitor. If C (Cable) is selected, the digital output will act as a sensor error monitor. Sensor error monitoring is performed only by NAMUR sensor when submenu 5.2 InP = nUr Entering of example = LC. Possible selections are L, LC or C.

Page 28

Page 29

4.0 dOU - Output pulse length setting

4.1 PLS - Setting of output pulse length in ms.

Entering of example = 500 Valid selections are 0.5...999 ms (max. 1000 Hz)

5.0 APP - Application selection.

5.1 FUn - Function selection.

On a function change, the unit resets and the display returns to default, menu 0.0. Entering of example = 002 Possible selections are: 001 = f/I converter 002 = f/f converter 003 = Frequency generator

5.2 InP - Sensor type selection.

Entering of example = nUr Possible selections are: PnP = PNP proximity switch open collector or switch to +24 VDC. nPn = NPN proximity switch open collector or switch to Gnd. ttL = TTL, standard TTL signals on 5 VDC level. nUr = NAMUR in accordance with DIN 19234. S0 = S0 interface in accordance with DIN 43864. tAC = AC Tacho.

5.3 FLt - Input filter setting.

LO filter should be used on the switch input to eliminate bounce. Entering of example = HI Possible selections are LO - 50Hz or HI - 20kHz.

5.4 PAS - Password selection.

When the password is 040, changes may be made in all menu points. When the password is <> 040, programming is blocked in all menu points but open for reading the setting value. Entering of example = 040. Valid selections are 0...999.

SETTING OF f/f CONVERTER TO PULSE

DIVISION / MULTIPLICATION.

The following describes the routing diagram menu points from 0.0 to 5.4 for setting the f/f converter. When the function is selected for f/f converter, the analogue output is disabled so that it assumes the value 0 mA.

EXAMPLE:

Sensor ..........................NAMUR

Output frequency ........ Input frequency divided by 6.75

Output pulse length .....500 ms

First, the function f/f converter must be chosen in submenu 5.1.

0.0 Default - The number of pulses in the buffer is displayed.

The display returns to default when power is switched ON, or if no keys are activated for a period of 2 minutes. The pulse function is set as a fraction. The numerator is set in submenu 1.1 and

1.2, and the denominator is set in submenu 2.1 and 2.2. If for instance the input frequency must be multiplied by 10 the multipler is set to 10 and the divisor is set to 1.

1.0 MUL - Setting the multiplier.

In submenu 1.1 og 1.2 the numerator is set to a value between 0 and

999999.

1.1 M- - Setting of multiplier in thousands.

Entering of example = 000 Valid selections are 0...999000

1.2 -M - Setting of multiplier in ones.

Entering of example = 100 Valid selections are 0...999

2.0 dIV - Setting the divisor.

In submenu 2.1 and 2.2 the denominator is set to a value between 0 and

999999.

2.1 d- - Setting of divisor in thousands.

Entering of example = 000 Valid selections are 0...999000

2.2 -d - Setting of divisor in ones.

Entering of example = 675 Valid selections are 0...999

Page 30

Page 31

1.0 FOU - Output frequency setting

1.1 F-.- - Setting of output frequency in kHz.

Entering of example = 012. Valid selections are 0...20.0 kHz.

1.2 -F.- - Setting of output frequency in Hz.

Entering of example = 550. Valid selections are 0...999 Hz.

1.3 —.F - Setting of output frequency in mHz.

Entering of example = 500. Valid selections are 0...999 mHz.

4.0 dOU - Output pulse length setting

4.1 Ont - Setting of output pulse length in s.

The pulse length can only be set for frequences < 50 Hz, and an interval of minimum 10 ms between the pulses is always required. At frequencies of 50 Hz and above, the pulses have a 50% duty cycle. Entering of example = 500. Valid selections are 0.01...999 s.

5.0 APP - Application selection.

5.1 FUn - Function selection

On function change, the unit resets and the display returns to default, menu 0.0 Entering of example = 003 Possible selections are: 001 = f/I converter 002 = f/f converter 003 = Frequency generator.

5.2 EFS - Access setting for fast frequency changing.

Access to fast frequency changing is determined by the parameters EFS

- Enable Fast setting, or dFS - Disable Fast setting. Entering of example = EFS Possible selections are EFS or dFS.

SETTING OF FREQUENCY GENERATOR

The following describes the routing diagram menu points from 0.0 to 5.4 for setting as a frequency generator. When the function is selected as a frequency generator, the analogue output is disabled.

EXAMPLE:

Output frequency ................ 12550.5 Hz

Fast change of frequency ... Possible

Displaying ........................... in kHz

First, the function frequency generator must be chosen in submenu

5.1.

0.0 Default - The output frequency in kHz, Hz or mHz is displayed.

The display returns to default when power is switched ON, or if no keys are pressed for a period of 2 minutes. Pressing 3 vil indicate the present function, i.a. FO1.

3 Fast setting - Shortcut key for changing output frequency

When submenu 5.2 has been selected for EFS - Enable Fast Setting

-, fast frequency changing is possible with the Fast Setting function.

The function keys in this menu have a special function: 1 counts the frequency up and 3 counts the frequency down from the value it had when activated. 2 stores the value; the output changes to the frequency displayed.

Page 32

5.3 dSP - Default display units.

Entering of example = E 3 Possible selections are E 3 display in kHz, E 0 display in Hz or E-3 display in mHz.

5.4 PAS - Password selection.

When the password is 040, changes may be made in all menu points. When the password is <> 040, the programming is blocked in all menu points but open for reading the value. Entering of example = 040. Valid selections are 0...999.

CONVERTISSEUR f/I - f/f

TYPE 2255

SOMMAIRE

Avertissements ................................................................... 62

Consignes de sécurité ....................................................... 63

Déclaration de conformité .................................................. 65

Démontage de SYSTEME 2200 ......................................... 66

Généralités ......................................................................... 67

Caractéristiques techniques............................................... 67

Entrée ................................................................................. 67

Alimentations auxiliaires ..................................................... 68

Sorties ................................................................................ 68

Indication d’état ................................................................. 68

Spécifications électriques .................................................. 69

Référence de commande ................................................... 72

Configuration de la sortie analogique ................................ 72

Schéma de principe ........................................................... 73

Face avant .......................................................................... 74

Programmation / utilisation des touches de fonction ........ 75

Diagramme de programmation :

Convertisseur f/I avec sortie analogique et digitale ...... 76

Réglage du convertisseur f/I avec la sortie analogique

et digitale ............................................................................ 78

Diagramme de programmation :

Convertisseur f/f pour des impulsions........................... 82

Réglage du convertisseur f/f .............................................. 84

Diagramme de programmation :

Générateur de fréquences ............................................. 86

Réglage du générateur de fréquences............................... 88

Page 33

CONSIGNES DE SECURITE

DEFINITIONS Les gammes de tensions dangereuses sont les suivantes : de 75 à 1500 Vcc

et de 50 à 1000 Vca. Les techniciens sont des person nes qualifiées qui sont capables de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des manipulations ordinaires.

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Le guide doit toujours être disponible et se trouver à proximité du module. De même, il est recommandé de conserver l’emballage du module tant que ce dernier n’est pas définitivement monté. A la réception du module, vérifiez que le type de module reçu correspond à celui que vous avez commandé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un endroit à humidité modérée et à l’abri de la poussière, des températures élevées, des chocs et des vibrations mécaniques et de la pluie. Le cas échéant, des systèmes de ventilation permettent d’éviter qu’une pièce soit chauffée au-delà des limites prescrites pour les températures ambiantes. Tous les modules appartiennent à la catégorie d’installation Il, au degré de pollution 1 et à la classe d’isolation Il.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui connaissent les termes techniques, les avertis sements et les instructions de ce guide et qui sont capables d’appliquer ces dernières.

Triangle avec point d’exclamation : Attention ! Si vous ne respectez pas les instructions, la situation pourrait être fatale.

Le signe CE indique que le module est conforme aux exigences des directives.

Ce symbole indique que le module est protégé par une isolation

double ou renforcée.

SIGNIFICATION DES SYMBOLES

AVERTISSEMENT !

Tant que le module n’est pas fixé, ne le mettez par sous tensions dangereuses. Les opérations suivantes doivent être effec tuées avec le module débranché et dans un environnement exempt de décharges élec trostatiques (ESD) : démontage du module pour régler les commutateurs DIP et les cavaliers, montage général, raccordement et débranchement de fils et recherche de pannes sur le module.

Seule PR electronics SARL est autorisée à réparer le module et à remplacer les dis joncteurs.

AVERTISSEMENT !

Afin de conserver les distances de sécurité, les modules à deux relais intégrés ne doivent pas être mis sous tensions dangereuses et non dangereuses sur les mêmes contacts du relais du module. Il convient de monter l’appareil SYSTEM 2200 sur un support du type S3B Releco (numéro de référence 7023).

INFOR-

MATIONS

GENERALES

TENSION

DANGE-

REUSE

INSTAL-

LATION

AVERTISSEMENT !

Ce module est conçu pour supporter une connexion à des tensions électriques dangereuses. Si vous ne tenez pas compte de cet avertissement, cela peut causer des dommages corporels ou des dégâts mécaniques. Pour éviter les risques d’électrocution et d’incendie, conformezvous aux consignes de sécurité et suivez les instructions mentionnées dans ce guide. Vous devez vous limiter aux spécifications indiquées et respecter les instruc tions d’utilisation de ce module, telles qu’elles sont décrites dans ce guide. Il est nécessaire de lire ce guide attentivement avant de mettre ce module en marche. L’installation de ce module est réservée à un personnel qualifié (techniciens). Si la méthode d’utilisation de l’équipement diffère de celle décrite par le fabricant, la protection assurée par l’équipe ment risque d’être altérée.

Page 34

DECLARATION DE CONFORMITE

En tant que fabricant

PR electronics A/S Lerbakken 10 DK-8410 Rønde

déclare que le produit suivant :

Type : 2255 Nom : Convertisseur f/I - f/f

correspond aux directives et normes suivantes :

La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

EN 61326-1

Pour une spécification du niveau de rendement acceptable CEM (EMC)

renvoyer aux spécifications électriques du module.

La directive basse tension 2006/95/CE et les modifications subséquentes

EN 61010-1

La marque CE pour conformité avec la directive basse tension a été apposée

en 1997

Rønde, le 9 décembre 2009 Kim Rasmussen Signature du fabricant

Si vous avez un doute quelconque quant à la manipulation du module, veuillez contacter votre distributeur local. Vous pouvez également vous adresser à PR electronics SARL, Zac du Chêne, Activillage, 4, allée des Sorbiers, F-69673 Bron Cedex (tél. : (0) 472 140 607) ou à PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Danemark (tél. : +45 86 37 26 77).

Le montage et le raccordement du module doivent être conformes à la législation nationale en vigueur pour le montage de matéri aux électriques, par exemple, diamètres des fils, fusibles de protection et implantation des modules. Les connexions des alimentations et des entrées / sorties sont décrites dans le schéma de principe et sur l’étiquette de la face latérale du module. Les instructions suivantes s’appliquent aux modules fixes connectés en tensions dangereu ses : Le fusible de protection doit être de 10 A au maximum. Ce dernier, ainsi que l’interrupteur général, doivent être facilement accessibles et à proximité du module. Il est recommandé de placer sur l’interupteur général une étiquette indiquant que ce dernier mettra le module hors tension.

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les mesures et les connexions des tensions externes en respectant les spécifications mentionnées dans ce guide. Les techniciens doivent utiliser des outils et des instruments pouvant être manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des modules qui sont solidement fixés sur des platines des tableaux, ect., afin d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister aucun danger d’électrocution et le module doit être facilement accessible.

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon humecté d’eau distillée pour le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.

Page 35

CONVERTISSEUR f/I - f/f

• Convertisseur f/I programmable

• Multiplicateur / diviseur décimal programmable

• Générateur de fréquence programmable

• Sortie relais en option

• Entrée Tachy, NPN, PNP, TTL, NAMUR ou S0

• Tension d’alimentation 24 Vcc

GENERALITES :

Dans la version programmable, le convertisseur f/I - f/f peut être configuré en fonction d’une application donnée à l’aide des trois touches et de l’afficheur de la face avant. Le module PR-2255 peut également être livré dans une configuration définie par l’utilisateur, voir l’index de programmation PR-2255. Le PR-2255 peut être utilisé pour convertir des signaux de fréquence émis par des générateurs d’impulsions, tels que les débitmètres, les générateurs tachymétriques ou les capteurs de proximité inductifs.

La fonction f/I permet la conversion de fréquences en courant ou tension dans une gamme de fréquences comprise entre 0 kHz et 20 kHz. De plus, avec la sortie digitale, ce module peut être utilisé comme un contrôleur de fréquence (par exemple, en régulation de vitesses).

La fonction f/f peut être utilisée comme diviseur ou multiplicateur d’impulsions ou bien comme tampon dans le cas des trains d’impulsions rapides. Fréquence d’entrée maximale 20 kHz. Fréquence de sortie maximale 1 kHz.

La fonction générateur de fréquences peut être utilisée par exemple comme base de temps ou générateur d’horloge. Fréquence de sortie maximale : 20 kHz.

CARACTERISTIQUES TECHNIQUES :

ENTREE :

Entrée programmable pour le raccordement d’un générateur d’impulsions standard. Il est possible d’activer un filtre à l’entrée pour éviter les rebonds (dans le cas, par exemple, d’une entrée de type contact mécanique).

DEMONTAGE DU SYSTEME 2200

A l’aide d’un tournevis, dégagez la face arrière du module du boîtier (voir figure 1). Sur un module équipé de boutons, il faut retirer ces derniers pour pouvoir extraire la carte à circuits imprimés (voir figure 2). Vous pouvez maintenant extraire la face arrière du module ainsi que la carte à circuits imprimés. Veuillez repérer la position de cette carte car il existe de nombreuses positions possibles dans le boîtier. Lorsque vous extrayez la carte à circuits imprimés, tirez sur celle-ci et évitez de tirer sur les fils (voir figure 3). Vous pouvez maintenant déplacer les commutateurs et les cavaliers. Lorsque vous assemblez la face arrière du module et le boîtier, veuillez vérifier que les fils ne sont pas coincés.

Figure 1 : Séparation de la face arrière et du boîtier.

Figure 2 : Retrait des boutons.

Figure 3 : Extraction de la carte à circuits imprimès pour le réglage des commutateurs et le remplacement des cavaliers.

Page 36

SPECIFICATIONS ELECTRIQUES :

Plage des spécifications :

-20°C à +60°C

Spécifications communes :

Tension d’alimentation ............................... 19,2...28,8 Vcc

Consommation interne ............................... 2,4 W

Tension d’isolation, test / opération ........... 1400 Vca / 150 Vca

Temps de chauffe ....................................... 1 min.

Rapport signal / bruit ................................. Min. 60 dB

Dynamique du signal de sortie .................. 16 bit

Temps de reponse (programmable) ........... 60 ms...999 s + période

Température d’étalonnage ......................... 20...28°C

Coefficient de température......................... < ±0,01% de l’EC / °C

Erreur de linéarité ....................................... ≤ ±0,1% de l’EC

Effet d’une variation de la tension

d’alimentation ............................................. < 0,005% de l’EC / Vcc

Alimentations auxiliaires :

Alimentation NAMUR ................................. 8 Vcc ±0,5 Vcc / 8 mA

Alimentation S0 .......................................... 15 Vcc / 25 mA

Autres (selon démande) ............................. 5...15 Vcc / 30 mA

CEM (EMC) : Effet de l’immunité ............... < ±0,5%

Humidité relative......................................... < 95% HR (sans cond.)

Dimensions (HxLxP) ................................... 80,5 x 35,5 x 84,5 mm

Degré de protection ................................... IP50

Poids .......................................................... 125 g

Entrées : Généralités :

Gamme de mesure ..................................... 0...20 kHz

Plage de mesure min. ................................ 0,001 Hz

Fréquence de coupure basse .................... 0,001 Hz

Décalage du zéro max. .............................. 90%

Largeur d’impulsion min. ............................ 25 µs

ALIMENTATIONS AUXILIAIRES :

(Sélectionnées en fonction de la configuration de l’entrée).

Alimentation NAMUR :

8 Vcc ±0,5 V / 8 mA pour l’alimentation des capteurs NAMUR.

Alimentation S0 :

15 Vcc. Imax. 25 mA et Imin. 10 mA (charge à 800 Ω).

Alimentation spécifique (en option) :

Alimentation en tensions spécifiques disponibles dans une gamme comprise entre 5 et 15 Vcc / 30 mA.

SORTIES : La sortie courant standard (broche 3) est programmable dans une gamme

comprise entre 0 et 20 mA. Plage minimale : 5 mA. Plage maximale : 20 mA. Le décalage maximal du zéro représente 50% de la valeur maximale définie. Limitation de courant : 26 mA. La sortie tension standard (broche 2) est obtenue entre les borniers 1 et 2 en court-circuitant les borniers 2 et 3. Pour les sorties tension appartenant aux gammes 0...250 mV à 0/0,2...1 V et

0...2,5 V à 0/2...10 V, des shunts de 50 Ω (JP1) et de 500 Ω sont respectivement sélectionnés. Les signaux courant et tension font référence à la masse (GND) de la sortie, mais si les deux signaux sont utilisés simultanément, seul le signal de tension est référencé à la masse (GND).

Sortie digitale : NPN ou relais La sortie d’impulsions NPN est utilisée pour commander un relais, un compteur

électromécanique ou une charge équivalente. La valeur du courant de sortie, limitée avec une thermistance CTP, est de 130 mA (sink / récepteur de courant, NPN) et de 10 mA (source / générateur de courant, PNP).

Sortie relais :

Contact inverseur, 300 VA, limités à 150 VRMS et 2 A. Charge maximale sous 24 Vcc : 1 A.

INDICATION D’ETAT :

Le module PR-2255 est équipé de 3 témoins sur la face avant. f in. indique une détection d’impulsion à l’entrée. Les fréquences d’entrée supérieures à 50 Hz sont indiquées par un voyant permanent.

Dig. out : indique que la sortie est active. Error : indique des erreurs (uniquement avec une entrée NAMUR).

Page 37

Sortie tension :

Gamme de mesure ..................................... 0...10 Vcc

Plage de mesure min. ................................ 250 mV

Décalage du zéro max. .............................. 50% de la valeur max. sélectionnée

Charge (min.) .............................................. 500 kΩ

Sortie NPN :

Courant max. .............................................. 130 mA

Tension max. .............................................. 28 Vcc

Sortie fréquence (fonction f/f) :

Gamme de mesure ..................................... 0...1000 Hz

Largeur d’impulsion min. ............................ 500 µs

Largeur d’impulsion max. ........................... 999 ms

Cycle max................................................... 50%

Générateur de fréquence :

Largeur d’impulsion

f < 50 Hz ..................................................... Min. 10 ms - Max. 999 s

f ≥ 50 Hz ..................................................... 50% cycle

Sortie relais :

Fréquence max.. ........................................ 20 Hz

Tension max. .............................................. 150 VRMS

Courant ca max .......................................... 2 A

Puissance ca max. ..................................... 300 VA

Chute de tension à 24 Vcc ......................... 1 A

Approbation GOST R :

VNIIM, Cert. no. .......................................... Voir www.prelectronics.fr

Agréments et homologations : Standard :

CEM 2004/108/CE ..................................... EN 61326-1

DBT 2006/95/CE ........................................ EN 61010-1

EC = Echelle configurée

Entrée NAMUR :

Niveau de déclenchement BAS ................. ≤ 1,2 mA

Niveau de déclenchement HAUT ............... ≥ 2,1 mA

Impédance d’entrée ................................... 1000 Ω

Détection de rupture sonde :

Court-circuit ............................................... ≥ 7,0 mA

Rupture ....................................................... ≤ 0,2 mA

Temps de reponse ...................................... ≤ 400 ms

Entrée Tachy:

Niveau de déclenchement BAS ................. ≤ 100 mV

Niveau de déclenchement HAUT ............... ≥ 200 mV

Impédance d’entrée ................................... ≥ 100 kΩ

Tension d’entrée max. ................................ 80 Vca cc

Entrée NPN / PNP:

Niveau de déclenchement BAS ................. ≤ 4,0 V

Niveau de déclenchement HAUT ............... ≥ 7,2 V

Impédance d’entrée ................................... Typ. 3,48 kΩ

Entrée TTL :

Niveau de déclenchement BAS ................. ≤ 1,2 Vcc

Niveau de déclenchement HAUT ................. ≥ 1,7 Vcc

Impédance d’entrée ................................... 100 kΩ

Entrée S0 :

Niveau de déclenchement BAS ................. ≤ 4,5 mA

Niveau de déclenchement HAUT ................ ≥ 6,2 mA

Sortie analogique : Sortie courant :

Gamme de mesure ..................................... 0...20 mA

Plage de mesure min. ................................ 5 mA

Décalage du zéro max. .............................. 50% de la valeur max. sélectionnée

Temps de mise à jour ................................. 20 ms

Charge (max.) ............................................. 20 mA / 600 Ω / 12 Vcc

Stabilité sous charge .................................. < ±0,01% de l’EC / 100 Ω

Page 38

CONFIGURATION DE LA SORTIE ANALOGIQUE PAR CAVALIERS :

SCHEMA DE PRINCIPE :REFERENCE DE COMMANDE :

Gamme de sortie JP3 JP2 JP1

0...10 mA (uniquement courant)

0...20 mA (uniquement courant)

0...10 mA / 0...0,5 V

0...20 mA / 0...1,0 V

0...10 mA / 0...5,0 V

0...20 mA / 0...10,0 V

OFF

OFF OFF

ON ON

OFF OFF

Sortie tension spéciale : (Résistance R38 montée)

ON ou

OFF OFF OFF

Type Version Sortie

2255 Fixe : A

Programmable : B

Analogique + sortie NPN : 1 Analogique + sortie relais : 2

Page 39

PROGRAMMATION / UTILISATION

DES TOUCHES DE FONCTION

DOCUMENTATION POUR LE DIAGRAMME DE PROGRAMMATION

GENERALITES :

La programmation est réalisée à l’aide de menus. Les menus principaux sont numérotés au niveau 0 (X.0), et les sous-menus au niveau 1 (X.1 à X.5). Chaque sous-menu a un menu d’introduction. Les menus sont arrangés de sorte que les menus les plus utilisés soient le plus près possible de la position à la mise sous tension 0.0. Noter que la programmation n’est possible que lorsque le sous-menu 5.4 PAS comporte la valeur 040.

Les menus et sous-menus sont sélectionnés à partir des 3 touches de fonction

3, 1 et 2.

Le diagramme de programmation indique la fonction des touches. Dans les sous-menus, une pression sur 2 affichera la valeur actuelle du paramètre en question. Dans les menus d’introduction, les paramètres modifiables clignotent. La sélection du paramètre est réalisée en actionnant 3 et sa valeur modifiée en actionnant 1. Quand le point décimal clignote, son positionnement peut être modifié en actionnant 1. Dans les menus d’introduction vous changez entre les différentes fonctions en actionnant 1.

Pour enregistrer les valeurs, actionner 3 et 1 simultanément. Le retour au menu précédent sans modification des paramètres s’obtient en actionnant 2.

FACE AVANT :

FIXE PROGRAMMABLE

Page 40

Page 41

1.3 —.L Réglage de 0% de l’échelle d’entrée en mHz.

Exemple : 000. Les sélections valables sont de 0,0 à 0,999 Hz.

2.0 InH - Réglage de 100% de l’échelle d’entrée.

2.1 H-.- Réglage de 100% de l’échelle d’entrée en kHz.

Exemple : 012. Les sélections valables sont de 0 à 20,0 kHz.

2.2 -H.- Réglage de 100% de l’échelle d’entrée en Hz.

Exemple : 550. Les sélections valables sont de 0 à 999 Hz.

2.3 —.H Réglage de 100% de l’échelle d’entrée en mHz.

Exemple : 500. Les sélections valables sont de 0,0 à 0,999 Hz.

3.0 AOU - Réglage de la sortie analogique

3.1 ALO - Réglage de 0% de l’échelle de sortie.

Exemple : 04,0. Les sélections valables sont courant de 0,0 à 20,0 mA ou tension de 0,0 à 10 Vcc.

3.2 AHI - Réglage de 100% de l’échelle de sortie.

Exemple : 20,0. Les sélections valables sont courant de 0,0 à 20,0 mA ou tension de 0,0 à 10 Vcc.

3.3 UI - Sélection du type de sortie.

NB : Voir aussi la » Configuration de la sortie analogique par des cavaliers ». Exemple : 002. Les sélections valables sont : 001 = sortie courant 0...10 mA 002 = sortie courant 0...20 mA 003 = sortie tension 0...500 mV 004 = sortie tension 0...1000 mV 005 = sortie tension 0...5 V 006 = sortie tension 0...10 V

3.4 rEP - Réglage du temps de réponse

Si le temps de réponse introduit est inférieure à 0,06 s le temps de réponse sera 0,06 s plus la période de la fréquence d’entrée. Exemple : 02,5. Les sélections valables sont de 0,06 à 999 secondes.

REGLAGE DU CONVERTISSEUR f/I

AVEC SORTIE ANALOGIQUE ET DIGITALE

Les menus du diagramme de programmation sont expliqués de menu 0.0 au menu 5.5 pour le réglage du convertisseur f/I.

EXEMPLE :

Gamme de fréquences ................ : 0 à 12550,5 Hz

Sortie analogique ......................... : 4 à 20 mA

Temps de réponse ....................... : 2,5 s

Fréquences d’alarme ................... : < 1000 Hz, > 11000 Hz (Fenêtre d’alarme)

Hystérésis ..................................... : 20 Hz

Action de la sortie digitale ........... : Active à l’intérieur du fenêtre d’alarme

Fonction de la sortie digitale ........ : Relais à seuil et alarme en cas de

rupture à l’entrée.

Capteur ........................................ : NAMUR

Filtre d’entrée ............................... : Largeur d’impulsions > 0,02 ms

Délai après la mise sous tension . : 10,0 s

NB : Il faut d’abord choisir la fonction du convertisseur dans menu 5.1.

0.0 Mise sous tension - La fréquence d’entrée est visualisée en % de la gamme d’entrée.

L’affichage prend cet état lors de la mise sous tension ou si aucune touche n’est actionnée pendant deux minutes. Une pression sur 1 indiquera la fonc tion actuelle, par exemple F01.

1.0 InL - Réglage de 0% de l’échelle d’entrée.

1.1 L-.- Réglage de 0% de l’échelle d’entrée en kHz.

Exemple : 000. Les sélections valables sont de 0 à 20,0 kHz.

1.2 -L.- Réglage de 0% de l’échelle d’entrée en Hz. Exemple : 000.

Les sélections valables sont de 0 à 999 Hz.

Page 42

5.0 APP - Sélection de l’application.

5.1 FUn - Sélection de la fonction.

Après validation de la fonction le module est remis à zéro et l’afficheur prend l’état de mise sous tension, menu 0.0. Les différentes fonctions sont : 001 = Convertisseur f/I 002 = Convertisseur f/f 003 = Générateur de fréquences Exemple : 001. Les sélections valables sont : 001, 002 et 003.

5.2 InP - Sélection du type de capteur.

PnP = Capteur PNP ou contact sec. nPn = Capteur NPN ou contact sec. ttL = TTL. nUr = NAMUR suivant DIN 19234. S0 = S0 interface suivant DIN 43864. tAC = Tachy. Exemple : nUr. Les sélections possibles sont : PnP, nPn, ttl, nUr, SO et tAC.

5.3 FLt - Réglage du filtre d’entrée.

Pour éviter des rebonds des contacts mécaniques le filtre peut être activé ( LO ), dans ce cas toutes les impulsions inférieures à 10 ms (50 Hz) ne seront pas prises en compte. Exemple : Hi. Les sélections possibles sont LO - 50Hz ou HI - 20kHz.

5.4 PAS - Accès à la programmation.

Quand cette valeur est égale à 040, les modifications des paramètres sont autorisées. Quand cette valeur est différente de 040, la programmation est bloquée, mais la lecture des paramètres reste possible. Exemple : 040. Les sélections valables sont de 0 à 999.

5.5 PUd - Réglage du délai après la mise sous tension.

Ce délai correspond au temps pendant lequel la sortie digitale est inactive après la mise sous tension du module. Exemple : 10,0. Les sélections valables sont de 0 à 999 s.

4.0 dOU - Réglage de la sortie digitale.

4.1 dLO - Réglage de la limite basse ou de la consigne.

Cette valeur correspond à une consigne lorsque menu 4.4 dOA = { InC ou dEC } et elle correspond à la limite basse d’une fenêtre d’alarme lorsque menu 4.4 dOA = { UOn ou UOF }. Exemple : 7,97 = (1000 / 12550,5 * 100 [%]). Les sélections valables sont de 0,0 à 99,9%.

4.2 dHI - Réglage de la limite haute

Cette valeur correspond à la limite haute d’une fenêtre d’alarme et n’a d’importance que lorsque menu 4.4 dOA = { UOn ou UOF }. Exemple : 87,6 = (11000 / 12550,5 * 100 [%]). Les sélections valables sont de 0,0 à 99,9%.

4.3 HYS - Réglage de l’hystérésis en % de l’échelle d’entrée.

Si 4.4 dOA = { UOn ou UOF} l’hystérésis est à l’intérieure de la fenêtre (4.1 et 4.2). Si 4.4 dOA = { InC } l’hystérésis est en dessous de la consigne (4.1). Si 4.4 dOA = { dEC } l’hystérésis est au dessus de la consigne (4.1). Les sélections valables sont de 0,0 à 99,9%.

4.4 dOA - Sélection de l’action de la sortie digitale.

Pour InC ou dEC l’action de la sortie digitale sera respectivement croissante ou décroissante. La consigne et l’hystérésis doivent être réglées dans les menus 4.1 et 4.3. Pour UOn la sortie digitale sera activée à l’intérieure de la fenêtre. Pour UOF la sortie digitale sera activée à l’extérieure de la fenêtre. La limite basse et la limite haute de la fenêtre sont définies dans les menus 4.1 et 4.2 et l’hystérésis dans menu 4.3. Exemple : UOn. Les sélections possibles sont InC, dEC, UOn ou UOF.

4.5 dOF - Sélection de la fonction de la sortie digitale.

Pour L (Limite) la sortie digitale fonctionnera comme un relais à seuil. Pour LC (Limite, Câble) la sortie digitale fonctionnera comme un relais à seuil et comme une alarme en cas de rupture ou court-circuit à l’entrée. Pour C (Câble) la sortie digitale fonctionnera comme une alarme en cas de rupture ou court-circuit à l’entrée. NB : La surveillance de l’entrée ne fonctionne que pour une entrée NAMUR. Exemple : LC. Les sélections possibles sont L, LC ou C.

Page 43

Page 44

2.2 -d - Réglage du dénominateur en unités.

Exemple : 675. Les sélections valables sont de 0 à 999.

4.0 dOU - Réglage de la largeur d’impulsions de sortie.

4.1 PLS - Réglage de la largeur d’impulsions de sortie en millisecondes.

Exemple : 500. Les sélections valables sont de 0,5 à 999 ms (max. 1000 Hz).

5.0 APP - Sélection de l’application.

5.1 FUn - Sélection de la fonction.

Après validation de la fonction le module est remis à zéro et l’afficheur prend l’état de mise sous tension, menu 0.0. Exemple : 002. Les différentes fonctions sont : 001 = Convertisseur f/I 002 = Convertisseur f/f 003 = Générateur de fréquences

5.2 InP - Sélection du type de capteur.

Exemple : nUr. Les sélections possibles sont : PnP = Capteur PNP ou contact sec. nPn = Capteur NPN ou contact sec. ttL = TTL. nUr = NAMUR suivant DIN 19234. S0 = S0 interface suivant DIN 43864. tAC = Tachy.

5.3 FLt - Réglage du filtre d’entrée.

5.4 PAS - Accès à la programmation.

REGLAGE DU CONVERTISSEUR F/F

Les menus du diagramme de programmation sont expliqués de menu 0.0 au menu 5.4 pour le réglage du convertisseur f/f. Quand la fonction de convertisseur f/f a été sélectionnée, la sortie analogique est désactivée.

EXEMPLE :

Capteur ........................................: NAMUR

Fréquences de sortie ...................: Fréquence d’entrée divisée par 6,75

Largeur d’impulsions de sortie ....: 500 ms

NB : Il faut d’abord choisir la fonction du convertisseur dans menu 5.1.

0.0 Mise sous tension - Le nombre d’impulsions dans la mémoire tampon est visualisée.

L’affichage prend cet état lors de la mise sous tension ou si aucune touche n’est actionnée pendant deux minutes. Une pression sur 1 indiquera la fonction actuelle, par exemple F01. NB : La mise à l’échelle de l’entrée est effectuée à l’aide d’une fraction où le numérateur est réglé dans les menus 1.1 et 1.2, et le dénominateur est réglé dans les menus 2.1 et 2.2. Si par exemple la fréquence d’entrée doit être multipliée par 10, le numérateur est réglé à 10 et le dénominateur à 1.

1.0 MUL - Réglage du numérateur.

A l’aide des menus 1.1 et 1.2 il est possible de régler le numérateur pour une valeur entre 0 et 999999.

1.1 M- - Réglage du numérateur en milliers.

Exemple : 0. Les sélections valables sont de 0 à 999000.

1.2 -M - - Réglage du numérateur en unités.

Exemple : 100. Les sélections valables sont de 0 à 999.

2.0 dIV - Réglage du dénominateur.

A l’aide des menus 2.1 et 2.2 il est possible de régler le dénominateur pour une valeur entre 0 et 999999.

2.1 d- - Réglage du dénominateur en milliers.

Exemple : 0. Les sélections valables sont de 0 à 999000.

Page 45

Page 46

1.0 FOU - Réglage de la fréquence de sortie.

1.1 F-.- - Réglage de la fréquence de sortie en kHz.

Exemple : 012. Les sélections valables sont de 0 à 20,0 kHz.

1.2 -F.- - Réglage de la fréquence de sortie en Hz.

Exemple : 550. Les sélections valables sont de 0 à 999 Hz.

1.3 —.F - Le réglage de la fréquence de sortie en mHz.

Exemple : 500. Les sélections valables sont de 0 à 999 mHz.

4.0 dOU - Réglage de la largeur d’impulsions de sortie.

4.1 Ont - Réglage de la largeur d’impulsions de sortie en secondes.

La largeur d’impulsions ne peut être réglée que pour des fréquences inférieures à 50 Hz. En plus, il faut au minimum une période de 10 ms entre chaque impulsion. Pour des fréquences supérieures à 50 Hz le cycle est de 50%. Exemple : 500. Les sélections valables sont de 0,01 à 999 s.

5.0 APP - Sélection de l’application.

5.1 FUn - Sélection de la fonction.

Après validation de la fonction, le module est remis à zéro et l’afficheur prend l’état de mise sous tension, menu 0.0. Exemple : 003. Les différentes fonctions sont : 001 = Convertisseur f/I 002 = Convertisseur f/f 003 = Générateur de fréquences

5.2 EFS - Réglage rapide autorisé / interdit.

Les sélections possibles sont EFS ou dFS. L’accès au réglage rapide est déterminé par les paramètres EFS (Enable Fast Setting) accès autorisé, ou dFS (Disable Fast Setting) accès interdit. Exemple : EFS. Les sélections possibles sont EFS ou dFS.

REGLAGE DU GENERATEUR DE

FREQUENCES

EXEMPLE :

Fréquences de sortie .................... : 12550,5 Hz

Réglage rapide de la fréquence .... : Autorisé

Affichage ....................................... : en kHz

NB : Il faut d’abord choisir la fonction du convertisseur dans menu 5.1.

0.0 Mise sous tension - La fréquence de sortie est visualisée en kHz, Hz ou mHz.

L’affichage prend cet état lors de la mise sous tension ou si aucune touche n’est actionnée pendant deux minutes. Une pression sur 1 indiquera la fonction actuelle, par exemple F01.

3 Réglage rapide - Raccourcis pour changer la fréquence de sortie.

Quand EFS - Enable Front Setting a été sélectionné dans le menu 5.2, un réglage rapide est possible. Dans ce menu, les touches ont une fonction spéciale car 1 incrémente la fréquence et 3 décrémente la fréquence. Pour enregistrer la valeur actuelle et quitter le réglage rapide, actionner 2.

Page 47

5.3 dSP - Réglage de l’affichage.

Exemple : E 3. Les sélections possibles sont : E 3, E 0 ou E-3. E 3 pour une affichage en kHz. E 0 pour une affichage en Hz. E-3 pour une affichage en mHz.

5.4 PAS - Accès à la programmation.

f/I - f/f KONVERTER

TYP 2255

INHALTVERZEICHNIS

Warnung ............................................................................. 92

Sicherheitsregeln ................................................................ 93

Konformitätserklärung ........................................................ 95

Zerlegung des SYSTEMs 2200 .......................................... 96

Allgemeines ........................................................................ 97

Technische Merkmale ......................................................... 97

Eingang .............................................................................. 97

Hilfsversorgungen............................................................... 98

Ausgänge ........................................................................... 98

Statusanzeigen ................................................................... 98

Elektrische Daten ............................................................... 99

Bestellangaben ................................................................... 102

Programmierung. des Analogausgangs mittels

Überbrücker ....................................................................... 102

Blockdiagramm .................................................................. 103

Front Layout ....................................................................... 104

Programmierung / Bedienung der Drucktasten ................. 105

Schleifendiagramm: f/I Konverter mit

Analog- und Digitalausgang ............................................... 106

Einstellen des f/I-Konverters mit

Analog- und Digitalausgang ............................................... 108

Schleifendiagramm: f/f-Konverter für Impulse ................... 112

Einstellen des f/f-Konverters für Impulsteilung /

Impulsmultiplikation ........................................................... 114

Schleifendiagramm: Frequenzgenerator ............................ 116

Einstellen des Frequenzgenerators .................................... 118

Page 48

ZEICHENERKLÄRUNGEN:

Dreieck mit Ausrufungszeichen: Warnung / Vorschrift.

Vorgänge, die zu lebensgefähr lichen Situationen führen können.

Die CE-Marke ist das sichtbare Zeichen dafür, dass das Modul die Vorschriften erfüllt.

Doppelte Isolierung ist das Symbol dafür, dass das Modul besondere Anforderungen an die Isolierung erfüllt.

SICHERHEITSREGELN

DEFINITIONEN: Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt DC

und 50...1000 Volt AC. Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind, eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl technisch als auch sicherheitsmäßig vertretbar ist. Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und die mit dem Inhalt dieses Handbuches vertraut gemacht wurden

EMPFANG UND AUSPACKEN:

Packen Sie das Modul aus, ohne es zu beschädigen und sorgen Sie dafür, dass das Handbuch stets in der Nähe des Moduls und zugänglich ist. Die Verpackung sollte beim Modul bleiben, bis dieses am endgültigen Platz montiert ist. Kontrollieren Sie beim Empfang, ob der Modultyp Ihrer Bestellung entspricht.

UMGEBUNGSBEDINGUNGEN:

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische Erschüt terungen und Stöße sind zu vermeiden; das Modul darf nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, welche die an gegebenen Grenzen für die Umgebungstemperatur überschreitet, mit Hilfe eines Kühlgebläses verhindert werden. Alle Module gehören der Installationskategorie II, dem Verschmutzungsgrad 1 und der Isolationsklasse II an.

INSTALLATION:

Das Modul darf nur von Technikern angeschlossen werden, die mit den technischen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen.

WARNUNG!

Dieses Modul ist für den Anschluss an lebensgefährliche elektrische Spannungen gebaut. Missachtung dieser Warnung kann zu schweren Verletzungen oder mechanischer Zerstörung führen. Um eine Gefährdung durch Stromstöße oder Brand zu vermeiden müssen die Sicher heitsregeln des Handbuches eingehalten, und die Anweisungen befolgt werden. Die Spezifikationswerte dürfen nicht überschritten werden, und das Modul darf nur gemäß folgender Beschreibung benutzt werden. Das Handbuch ist sorgfältig durch zulesen, ehe das Modul in Gebrauch genommen wird. Nur qualifizierte Personen (Techniker) dürfen dieses Modul installieren. Wenn das Modul nicht wie in diesem Handbuch beschrieben benutzt wird, werden die Schutzeinrichtungen des Moduls be einträchtigt.

WARNUNG!

Vor dem abgeschlossenen festen Einbau des Moduls darf daran keine gefährliche Spannung angeschlossen werden, und folgende Maßnahmen sollten nur in spannungslo sem Zustand des Moduls und unter ESD-sicheren Verhältnisse durchgeführt werden:

Öffnen des Moduls zum Einstellen von Umschaltern und Überbrückern. Installation, Montage und Demontage von Leitungen. Fehlersuche im Modul.

Reparaturen des Moduls und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden.

WARNUNG!

Zur Einhaltung der Sicherheitsabstände dürfen Module mit zwei eingebauten Relaisein heiten nicht sowohl an gefährliche und ungefährliche Spannung über die selben Relaiskontakte des Moduls angeschlossen werden. Das System 2200 wird in einen Sockel vom Typ S3B Releco (Bestellnummer 7023) montiert.

ALLGE-

MEINES

GEFÄHR-

LICHE

SPANNUNG

INSTAL-

LATION

Page 49

KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 2255 Name: f/I - f/f-Konverter

die Konformität mit folgenden Richtlinien und Normen:

Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

EN 61326-1

Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische Daten

des Moduls.

Die Niederspannungsrichtlinien 2006/95/EG und nachfolgende Änderungen

EN 61010-1

Die CE Marke für Konformität mit den Niederspannungsrichtlinien wurde im Jahre

1997 hinzugefügt.

Rønde, 9. Dezember 2009 Kim Rasmussen Unterschrift des Herstellers

Sollten Zweifel bezüglich der richtigen Handhabung des Moduls bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, Im Erlengrund 26, D-46149 Oberhausen, (Tel.: (0)

208 62 53 09-0) oder mit PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Dänemark (Tel. : +45 86 37 26 77) Kontakt aufnehmen.

Die Installation und der Anschluss des Moduls haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. der Installation elektrischer Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) VorAbsicherung und Positionierung. Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild. Für Module, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:

Die maximale Größe der Vorsicherung beträgt 10 A und musszusammen mit einem Unterbrecherschalter leicht zugänglich und nahe am Modul angebracht sein. Der Unterbrecherschalter soll derart gekennzeichnet sein, dass kein Zweifel darüber bestehen kann, dass er die Spannung für das Modul unterbricht.

KALIBRIERUNG UND JUSTIERUNG:

Während der Kalibrierung und Justierung sind die Messung und der Anschluss externer Spannungen entsprechend diesem Handbuch auszuführen, und der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB:

Das Bedienungspersonal darf die Module nur dann einstellen oder bedienen, wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, so dass die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf keine Gefahr durch Berührung bestehen, und das Modul muss so plaziert sein, dass es leicht zu bedienen ist.

REINIGUNG:

Das Modul darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist.

HAFTUNG:

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehal ten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können.

Page 50

f/I - f/f-KONVERTER

• Programmierbarer f/I Konverter

• Programmierbarer

• Dezimalteiler / Dezimalmultiplikator

• Programmierbarer Frequenzgenerator

• Relaisausgang wahlweise

• Feste Programmierung wahlweise

• Versorgungsspannung 24 VDC

ALLGEMEINES:

Der 2255 f/I-f/f-Konverter wird in der programmierbaren Ausführung mit Hilfe eines menügesteuerten Dialogs über die Drucktasten und das Display an der Frontseite für die gewünschte Funktion konfiguriert. Typische Signalgeber können Impulsgeber sein, z.B. Durchflussmes ser, Tachogeneratoren oder induktive Abtaster.

Die f/I-Funktion wird als Frequenz bei der Strom- / Spannungskon vertierung in Frequenzbereichen von 0,001 Hz bis 20 kHz ver wendet. Sie kann außerdem zusammen mit dem digitalen Ausgang als Frequenzwächter, z.B. bei Geschwind igkeitsüberwachung eingesetzt werden.

Die f/f-Funktion wird zur Division oder Multiplikation von Impulsen, sowie als Puffer zur Aufsummierung schneller Impulsfolgen verwendet. Max. Eingangsfrequenz 20 kHz. Max. Ausgangsfrequenz 1 kHz.

Die Frequenzgeneratorfunktion kann z.B. als Zeitbasis oder Taktsignalgeber angewendet werden. Max. Ausgangsfrequenz 20 kHz. Der 2255 kann auch mit Werkseinstellung nach Kundenvorgabe geliefert werden.

TECHNISCHE MERKMALE:

EINGANG:

Programmierbarer Eingang für den Anschluss von Standard-Impuls gebern. Eingangsfilter können für eine Impulsbreite > 0,02 ms (max. 20 kHz) oder > 10 ms (max. 50 kHz) gewählt werden. Am Kontakteingang sollte ein Filter für 10 ms/50 Hz verwendet werden.

ZERLEGUNG DES SYSTEMS 2200

Die hintere Abdeckplatte des Moduls wird vom Gehäuse mit Hilfe eines Schrauben dre hers gelöst, wie im Abb. 1 dargestellt. Bei Modulen mit Drehknöpfen ist es notwendig, diese zu entfernen, ehe man die Platine herausnehmen kann (siehe Abb. 2) Danach kann die hintere Abdeckung zusammen mit der Platine herausgezogen werden, jedoch beachte man die Positionierung der Platine im Gehäuse, da es möglich ist, sie in mehreren Stellungen einzusetzen. Unnötiges Ziehen an den Leitungen ist zu vermeiden; ziehen Sie an der Platine (siehe Abb. 3). Jetzt können Schalter und Überbrücker verändert werden.Es ist wichtig, dass keine Leitungen eingeklemmt werden, wenn die hintere Abdeckplatte und das Gehäuse zusammengefügt werden.

Abb. 1: Lösen der hinteren Abdeckplatte vom Gehäuse.

Abb.2: Entfernen von Drehknöpfen.

Abb. 3: Herausnehmen der Platine zur Veränderung von Schaltern und Überbrückern.

Page 51

ELEKTRISCHE DATEN:

Umgebungstemperatur:

-20°C bis +60°C

Allgemeine Daten:

Versorgungsspannung ................................ 19,2...28,8 VDC

Eigenverbrauch .......................................... 2,4 W

Isolation Test / Betrieb ............................... 1400 VAC / 150 VAC

Aufwärmzeit ................................................ 1 Min.

Signal- / Rauschverhältnis ......................... Min. 60 dB

Signaldynamik, Ausgang ............................ 16 Bit

Ansprechzeit (programmierbar) .................. 60 ms...999 s + Periodenzeit

Kalibrierungstemperatur ............................. 20...28°C

Temperaturkoeffizi ent ................................. < ±0,01% d. Messspanne / °C

Linearitätsfehler .......................................... ≤ ±0,1% d. Messspanne

Beeinflussung durch Versorgungs-

spannungsänderung ................................... < 0,005% d. Messspanne / VDC

Hilfspannungen:

NAMUR-Versorgung ................................... 8 VDC ±0,5 VDC / 8 mA

S0-Versorgung ............................................ 15 VDC / 25 mA

Speziell (auf Wunsch) ................................. 5...15 VDC / 30 mA

EMV-Immunitätseinfluss ............................. < ±0,5%

Relative Luftfeuchtigkeit ............................. < 95% RF (nicht kond.)

Abmessungen (HxBxT) ............................... 80,5 x 35,5 x 84,5 mm

Schutzart .................................................... IP50

Gewicht ...................................................... 125 g

Eingang: Allgemeines:

Messbereich ............................................... 0...20 kHz

Min. Messbereich ....................................... 0,001 Hz

Low cut off ................................................. 0,001 Hz

Max. Nullpunktverschiebung (Offset) ......... 90% d. gewählten max. Frequenz

Min. Impulsbreite ........................................ 25 µs

HILFSVERSORGUNGEN:

(Werden bei der Eingangs-Konfiguration gewählt)

NAMUR-Versorgung:

8 VDC ± 0,5 V / 8 mA zur Versorgung von NAMUR-Sensoren.

S0-Versorgung:

15 VDC. Max 25 mA. Min. Strom 10 mA (800 Ω Belastung).

Spezialversorgung:

Wahlweise sind Spezialspannungsversorgungen im Bereich 5...15 VDC / 30 mA erhältlich.

AUSGANG / AUSGÄNGE: Standard-Stromausgang (Kontaktstift 3) programmierbar im Bereich 0...20 mA.

Mindestmessspanne 5 mA. Größte Messspanne 20 mA. Maximale Nullpunktverschiebung (Offset): 50% des Maximalwertes. Strombegrenzung: max. 26 mA. Standard-Spannungsausgang (Kontaktstift 2) wird erreicht, indem das Stromsignal durch einen internen Shuntwiderstand geleitet wird.Mit internen Dipschaltern wird ein Shuntwiderstand von 50 Ω bzw. 500 Ω gewählt. Dies ergibt einen Spannungsausgang 0...250 mV und 0/0,2...1 V (50Ω) sowie 0...2,5 V und 0/2...10 V (500Ω). Mit einem speziellen internen Shuntwiderstand können Einheiten mit anderen Ausgangsspannungen (max. 12 VDC) geliefert werden. Die Strom- und Spannungssignale sind auf Versorgungsmasse bezogen, wenn jedoch beide Signale gleichzeitig verwendet werden, hat nur das Spannungssignal Bezug auf masse. NPN-Impulsausgang (Option) für Relais, elektromechanischen Zähler oder entsprechende Belastung. Der Ausgang ist durch einen PTC-Widerstand auf 130 mA strombegrenzt. Relaisausgang (Option) mit Wechselschalter. 300 VA, max. 150 VRMS, 2 A. Bei 24 VDC beträgt die maximale Strombelastung 1 A.

ZUSTANDSANZEIGE:

2255 besitzt an der Frontseite 3 Zustandsanzeigen: f in: Zeigt aktiven Eingang an (inaktiv bei NPN-Eingang). Eingangsfrequenzen > 50 Hz werden als ständiges Lichtsignal angezeigt.

Dig.out.: Zeigt aktiven Ausgang an. Error: Zeigt Sensorfehler am NAMUR-Eingang an.

Page 52

100

101

Spannungsausgang über internen Shunt:

Signalbereich .............................................. 0...10 VDC

Min. Signalbereich ...................................... 250 mV

Max. Nullpunktverschiebung ...................... 50% d. gewählten Maximalwertes

Minimalbelastung ....................................... 500 kΩ

NPN-Ausgang:

Imax. ........................................................... 130 mA

Vmax. ......................................................... 28 VDC

f/f-Konverterausgang:

Signalbereich .............................................. 0...1000 Hz

Min. Impulsbreite ........................................ 500 µs

Max. Impulsbreite ....................................... 999 ms

Max. Tastverhältnis ..................................... 50%

Freqenzgenerator:

Impulsbreite

f < 50 Hz ..................................................... Min. 10 ms, max. 999 s

f ≥ 50 Hz ..................................................... 50% Tastverhältnis

Relaisausgang:

Maximalfrequenz ........................................ 20 Hz

Maximalspannung ...................................... 150 VRMS

Max. Wechselstrom .................................... 2 A

Max. Wechselstromleistung ....................... 300 VA

Max. Belastung bei 24 VDC ....................... 1 A

GOST R Zulassung:

VNIIM, Cert. no. .......................................... Siehe www.prelectronics.de

Eingehaltene Richtlinien: Norm:

EMV 2004/108/EG ...................................... EN 61326-1

LVD 2006/95/EG ......................................... EN 61010-1

d. Messspanne = der gewählten Messspanne

NAMUR-Eingang:

Trig-Pegel LOW .......................................... ≤1,2 mA

Trig-Pegel HIGH ......................................... ≥ 2,1 mA

Eingangsimpedanz ..................................... 1000 Ω

Fühlerfehleranzeige:

Kurzschluss ................................................ ≥7,0 mA

Bruch .......................................................... ≤ 0,2 mA

Ansprechzeit ............................................... ≤ 400 ms

Tacho-Eingang:

Trig-Pegel LOW .......................................... ≤ 100 mV

Trig-Pegel HIGH ......................................... ≥ 200 mV

Eingangsimpedanz ..................................... ≥ 100 kΩ

Max. Eingangsspannung ............................ 80 VAC pp

NPN- / PNP-Eingang:

Trig-Pegel LOW .......................................... ≤ 4,0 V

Trig-Pegel HIGH ......................................... ≥7,0 V

Eingangsimpedanz ..................................... Typ. 3,48 kΩ

TTL-Eingang:

Trig-Pegel LOW .......................................... ≤1,2 VDC

Trig-Pegel HIGH ......................................... ≥1,7 VDC

Eingangsimpedanz ..................................... 100 kΩ

S0-Eingang:

Trig-Pegel LOW .......................................... ≤ 4,5 mA

Trig-Pegel HIGH ........................................ ≥ 6,2 mA

Analogausgang: Stromausgang:

Signalbereich .............................................. 0...20 mA

Min. Signalbereich ...................................... 5 mA

Max. Nullpunktverschiebung ...................... 50% d. gewählten Maximalwertes

Aktualisierungszeit...................................... 20 ms

Maximalbelastung ...................................... 20 mA / 600 Ω / 12 VDC

Belastungsstabilität .................................... < ±0,01% d. Messspanne / 100 Ω

Page 53

102

103

PROGRAMMIERUNG DES ANALOGAUSGANGES MITTELS ÜBERBRÜCKER:

BESTELLANGABEN:

BLOCKDIAGRAMM:

Ausgangsbereich JP3 JP2 JP1

0...10 mA (nur Strom)

0...20 mA (nur Strom)

0...10 mA / 0...0,5 V

0...20 mA / 0...1,0 V

0...10 mA / 0...5,0 V

0...20 mA / 0...10,0 V

OFF

OFF OFF

ON ON

OFF OFF

Spezialspannungsausgang: (Widerstand R38 montiert)

ON od.

OFF OFF OFF

Typ Version Ausgang

2255 Fest : A

Programmierbar : B

Analog- + NPN-Ausgang : 1 Analog- + Relaisausgang : 2

Page 54

104

105

PROGRAMMIERUNG / BEDIENUNG

DER DRUCKTASTEN

DOKUMENTATION ZUM SCHLEIFENDIAGRAMM

ALLGEMEINES:

Die Programmierung ist menügesteuert. Die Hauptmenüs sind nummeriert im Niveau 0 (X.0), und die Untermenüs im Niveau 1 (X.1..X.5). Unter jedem Untermenü befindet sich ein Eintastmenü. Der Aufbau ist so ausgeführt, dass die Menüs die am meisten angewandt werden, am nächsten dem Normalzustand Menü 0.0 liegen. Bitte beachten Sie, dass die Programmierung nur möglich ist, wenn das Untermenü 5.4 PAS den Wert 040 hat.

Man findet rund in den Haupt-, Unterund Eintastmenüs mit Hilfe von 3 Drucktasten und zwar

3, 1 und 2 .

Das Schleifendiagramm zeigt die Funktion der Drucktasten an. Beim Drücken auf

2 wechselt das

Untermenü zu dem Eintastmenü und gibt den aktuellen Wert an. In den Eintastmenüs blinken die Ziffern die geändert werden können. Eine aktive Zifferposition wird mit der Taste

3 verschoben und mit der Taste

1 geändert.

Wenn das Komma blinkt, kann die Plazierung mit der Taste

1 geändert

werden. Bei Eintastmenüs mit festen Parametern, wird zwischen den Parametern mit der Taste

1 gewechselt.

Speichern geschieht auf diese Weise, indem man zuerst die Taste 3 aktiviert und danach die Taste

1 gleichzeitig. Verlassen der Einstellung

ohne zu speichern geschieht durch das Drücken auf die Taste

FRONT LAYOUT:

FEST PROGRAMMIERBAR

Page 55

106

107

Page 56

108 109

2.0 InH - Einstellen von 100% Frequenz.

2.1 H-.- 100% Frequenzeinstellung in kHz.

Eintasten von Beispiel = 012. Zulässige Wahlmöglichkeiten 0...20,0 kHz.

2.2 -H.- 100% Frequenzeinstellung in Hz.

Eintasten von Beispiel = 550. Zulässige Wahlmöglichkeiten 0...999 Hz.

2.3 —.H 100% Frequenzeinstellung in mHz.

Eintasten von Beispiel = 500. Zulässige Wahlmöglichkeiten 0...999 mHz.

3.0 AOU - Einstellen des Analogausganges.

3.1 ALO - 0% Einstellung des Analogausgangs.

Eintasten von Beispiel = 04,0. Zulässige Wahlmöglichkeiten: Strom 0,0...20,0 mA oder Spannung 0,0...10 VDC.

3.2 AHI - 100% Einstellen des Analogausganges

Eintasten von Beispiel = 20,0. Zulässige Wahlmöglichkeiten: Strom 0,0...20,0 mA oder Spannung 0,0...10 VDC.

3.3 UI - Wahl des Strom- oder Spannungsausganges

Siehe Überbrückerstellung im Schema “Programmierung des Analogausgangs”. Eintasten von Beispiel = 002. Wahlmöglichkeiten: 001 = Stromausgang im Bereich 0...10 mA 002 = Stromausgang im Bereich 0...20 mA (z.B. 4...20 mA) 003 = Spannungsausgang im Bereich 0...500 mV 004 = Spannungsausgang im Bereich 0...1 V (z.B. 0,2...1V) 005 = Spannungsausgang im Bereich 0...5 V 006 = Spannungsausgang im Bereich 0...10 V

3.4 rEP - Einstellung der Reaktionszeit.

Ist die eingestellte Reaktionszeit < 0,06 Sek., dann ist die Reaktionszeit 0,06 Sekunden plus der periodischen Zeit der Eingangsfrequenz. Die Re ak tionszeit ist auch wirksam auf den digitalen Ausgang und zwar so, dass sie nicht auf kurzzeitige Änderungen der Eingangsfrequenz aktiv / inaktiv wird. Eintasten von Beispiel = 02,5. Zulässige Wahlmöglichkeiten 0,06...999 Sekunden.

EINSTELLEN DES F/I-KONVERTERS MIT

ANALOG- UND DIGITALAUSGANG

Die Menüpunkte des Schleifendiagrammes werden von Menü 0.0 bis zu Menü 5.5 für das Einstellen des f/I-Konverters mit Analog- und Digitalausgang, durchgegangen.

BEISPIEL:

Frequenzbereich ...........................: 0...12550,5 Hz

Analoger Ausgang ........................: 4...20 mA

Reaktionszeit ................................: 2,5 Sek.

Alarmfrequenzen ...........................: < 1000 Hz, > 11000 Hz (Alarmfenster)

Hysterese ......................................: 20 Hz

Digitalausgang Aktion ...................: Aktiv innerhalb des Alarmfensters

Digitalausgang Funktion ...............: Grenzkontakt und Sensorfehleralarm

Sensor ...........................................: NAMUR

Eingangsfilter ................................: Impulsbreite > 0,02 msek.

Digitalausgang Spannungseinschaltverzögerung .: 10,0 Sek.

Zuerst werden die Funktionen für den f/I-Konverter im Untermenü 5.1 gewählt.

0.0 Normalzustand - Das Anzeigetableau zeigt die Eingangsfrequenz in % des Eingangsbereiches.

Das Anzeigetableau geht in diesen Zustand beim Einschalten der Spannung, oder wenn keine Taste innerhalb einer Periode von 2 Minuten aktiviert worden ist. Wenn das Anzeigetableau im normalen Zustand steht, Menü 0.0, wird Drücken auf die Taste 1 die jeweilige Funktion anzeigen, z.B F01.

1.0 InL - Einstellen von 0% Frequenz.

1.1 L-.- 0% Frequenzeinstellung in kHz.

Eintasten von Beispiel = 000. Zulässige Wahlmöglichkeiten 0...20,0 kHz.

1.2 -L.- 0% Frequenzeinstellung in Hz.

Eintasten von Beispiel = 000. Zulässige Wahlmöglichkeiten 0...999 Hz.

1.3 —.L 0% Frequenzeinstellung in mHz.

Eintasten von Beispiel = 000. Zulässige Wahlmöglichkeiten 0...999 mHz.

Page 57

110 111

5.0 APP - Applikationswahl.

5.1 FUn - Funktionswahl.

Bei Funktionswechsel wird die Einheit wieder zurückgestellt und das Anzeigetableau stellt sich in seinen normalen Zustand zurück, Menü 0.0 Wahlmöglichkeiten sind: 001 = f/I-Konverter 002 = f/f-Konverter 003 = Frequenzgenerator Eintasten von Beispiel = 001. Zulässige Wahlmöglichkeiten 001, 002 und 003

5.2 InP - Wahl des Sensortyps.

PnP = PNP proximity switch offener Kollektor oder Kontakt zu +24 VDC. nPn = NPN proximity switch offener Kollektor oder Kontakt zur Masse. ttL = TTL, Standard TTL-Signale auf 5 VDC-Niveau nUr = NAMUR nach DIN 19234. S0 = S0-Interface nach DIN 43864. tAC = AC Tacho Eintasten von Beispiel = nUr. Wahlmöglichkeiten: PnP, nPn, ttl, nUr, SO und tAC

5.3 FLt - Einstellung des Eingangfilters.

Bei Kontakteingang sollte man den LO-Filter anwenden um einen Kontaktprell zu eliminieren. Eintasten von Beispiel = Hi. Wahlmöglichkeiten: LO - 50 Hz oder HI - 20 kHz.

5.4 PAS - Wahl des Passwortes.

Wenn das Passwort 040 lautet, können in allen Menüpunkten Änderungen vorgenommen werden. Wenn das Passwort <>040 ist, ist eine Pro grammierung in allen Menüpunkten gesperrt, jedoch können Einstel lungen abgelesen werden. Eintasten von Beispiel = 040. Zulässige Wahlmöglichkeiten 0...999.

5.5 PUd - Einstellung der Spannungseinschaltverzögerung.

Die Einschaltverzögerungsdauer ist die Zeit, während der der Digitalausgang nach Spannungsanschluss außer Funktion ist. Eintasten von Beispiel = 10,0. Zulässige Wahlmöglichkeiten 0...999 Sekunden.

4.0 dOU - Einstellen des digitalausganges.

4.1 dLO - Grenzfrequenz- / Sollwerteinstellung in % des Frequenzbereiches.

Dieser Wert entspricht dem Sollwert wenn Menü 4.4 dOA = { InC = steigend oder dEC = fallend } und entspricht dem niedrigen Grenzwert des Sollwertsfensters wenn Menü 4.4 dOA = { UOn oder UOF}. Eintasten von Beispiel = 7,97 (1000 / 12550,5 * 100 [%]). Zulässige Wahlmöglichkeiten 0,0...99,9%.

4.2 dHI - Grenzwerteinstellung in % des Frequenzbereiches.

Dieser Wert entspricht dem oberen Grenzwert des Sollwertfensters und ist nur gültig im Menü 4.4 dOA = { UOn oder UOF }. Eintasten von Beispiell = 87,6 (11000 / 12550,5 * 100 [%]). Zulässige Wahlmöglichkeitenr 0,0...99,9%.

4.3 HYS - Hysteresiseinstellung in % des Frequenzbereiches

Wenn 4.4 dOA = { UOn oder UOF } liegt die hysteresis innerhalb des Sollwertfensters (4.1 und 4.2) Wenn 4.4 dOA = { InC } liegt die hysteresis unter dem Sollwert (4.1). Wenn 4.4 dOA = { dEC } liegt die hysteresis über dem Sollwert (4.1). Eintasten von Beispiel = 0,16 (20 / 12550,5 * 100 [%]). Zulässige Wahlmöglichkeiten 0,0...99,9%.

4.4 dOA - Einstellung des Digitalausgangsfunktions.

Wählt man InC oder dEC wird der Digitalausgangsaktion bzw. steigend und fallend sein. Der Sollwert und die Hysteresis wird im Untermenü 4.1 und 4.3 eingestellt. Wählt man UOn (Fenster ON) ist der Digitalausgang innerhalb des Sollwertfenstern aktiv. Wählt man UOF (Fenster OFF) ist der Digitalausgang außerhalb des Sollwertfensters aktiv Die niedrige und hohe Grenzfrequenz des Fensters wird in den Menüs

4.1 und 4.2 eingestellt, und die hysteresis wird im Menü 4.3 eingestellt. Eintasten von Beispiel = UOn. Wahlmöglichkeiten: InC, dEC, UOn oder UOF.

4.5 dOF - Einstellung des Digitalausgangsfunktions.

Wählt man L (Limit) arbeitet der Digitalausgang als Grenzkontakt. Wählt man LC (Limit, Cable) arbeitet der Digitalausgang sowohl als Grenzkontakt, als auch Sensorfehlerüberwachung. Wählt man C (Cable) arbeitet der Digi talausgang als Sensorfehlerüberwachung. Eine Sensorfehler über wach ung wird nur bei NAMUR-Sensoren vorgenommen, wenn das Untermenü 5.2 InP = nUr ist. Eintasten von Beispiel = LC. Wahlmöglichkeiten: L, LC oder C.

Page 58

112 113

Page 59

114 115

2.2 -d - Divisoreinstellung in Einer.

Eintasten von Beispiel = 675 Zulässige Wahlmöglichkeiten 0...999

4.0 dOU - Einstellen der Ausgangsimpulslänge

4.1 PLS - Einstellung der Ausgangsimpulslänge in msek

Eintasten von Beispiel = 500 Zulässige Wahlmöglichkeiten 0,5...999 ms (max. 1000 Hz)

5.0 APP - Applikationswahl.

5.1 FUn - Funktionswahl

Bei Funktionswechsel wird die Einheit zurückgestellt und das Anzeigetableau geht in seinen normalen Zustand, Menü 0.0 zurück. Eintasten von Beispiel = 002 Wahlmöglichkeiten: 001 = f/I-Konverter 002 = f/f-Konverter 003 = Frequenzgenerator

5.2 InP - - Wahl des Sensortyps

Eintasten von Beispiel = nUr Wahlmöglichkeiten: PnP = PNP proximity switch offener Kollektor oder Kontakt zu +24 VDC. nPn = NPN proximity switch offener Kollektor oder Kontakt zu Gnd. ttL = TTL, standard TTL-Signale auf 5 VDC Niveau. nUr = NAMUR nach DIN 19234. S0 = S0-Interface nach DIN 43864. tAC = AC Tacho.

5.3 FLt - Einstellung des Eingangfilters.

Bei Kontakteingang sollte der LO-Filter angewandt werden um einen Kontaktprell zu vermeiden. Eintasten von Beispiel = HI Wahlmöglichkeiten:LO - 50Hz oder HI - 20kHz.

5.4 PAS - Wahl des Passwortes.

Wenn das Passwort 040 lautet, können in allen Menüpunkten Änderungen vorgenommen werden. Wenn das Passwort <040 oder >040 ist, ist eine Programmierung in allen Menüpunkten gesperrt, jedoch können Einstellungen abgelesen werden Eintasten von Beispiel = 040. Zulässige Wahlmöglichkeiten 0...999.

EINSTELLEN DES f/f-KONVERTERS FÜR

IMPULSTEILUNG/IMPULSMULTIPLIKATION

Die Menüpunkte des Schleifendiagrammes werden von Menü 0.0 bis Menü 5.4 vor der Einstellung des f/f-Konverters durchgegangen. Wenn die Funktion zum f/f-Konverter gewählt worden ist, wird der Analogausgang gesperrt und zwar so, dass er den Wert 0 mA annimmt.

BEISPIEL:

Sensor .............................: NAMUR

Ausgangsfrequenz .......... : Eingangsfrequenz dividiert mit 6,75

Ausgangsimpulslänge .....: 500 msek.

Zuerst muss die Funktion f/f-Konverter im Untermenü 5.1 gewählt werden.

0.0 Normalzustand - das Anzeigetableau zeigt Anzahl Impulse im Puffer.

Das Anzeigetableau geht in diesen Zustand beim Einschalten der Spannung zurück, oder wenn keine Taste in einer Periode von 2 Minuten aktiviert wurde. Der Multiplikator wird wie ein Bruch eingestellt, wo der Zähler in den Untermenüs 1.1 und 1.2 eingestellt wird und der Nenner in den Untermenüs 2.1 und 2.2. Muss die Eingangsfrequenz z.B. mit 10 multipliziert werden, stellt man den Multiplikator auf 10 und den Divisor auf 1 ein.

1.0 MUL - Einstellen des Multiplikators.

In den Untermenüs 1.1 und 1.2 wird der Zähler auf einen Wert zwischen 0 und 999999 eingestellt.

1.1 M- - Die Multiplikatoreinstellung in Tausenden.

Eintasten von Beispiel = 000 Zulässige Wahlmöglichkeiten 0...999000

1.2 -M - Die Multiplikatoreinstellung in Einer.

Eintasten von Beispiel = 100 Zulässige Wahlmöglichkeiten 0...999

2.0 dIV - Einstellen des Divisors.

In den Untermenüs 2.1 und 2.2 wird der Nenner auf einen Wert zwischen 0 und 999999 eingestellt.

2.1 d- - Divisoreinstellung in Tausenden

Eintasten von Beispiel = 000 Zulässige Wahlmöglichkeiten 0...999000

Page 60

116 117

Page 61

118 119

1.0 FOU - Einstellen der Ausgangsfrequenz

1.1 F-.- - Ausgangsfrequenzeinstellung in kHz

Eintasten von Beispiel = 012. Zulässige Wahlmöglichkeiten 0...20,0 kHz.

1.2 -F.- - Ausgangsfrequenzeinstellung in Hz.

Eintasten von Beispiel = 550. Zulässige Wahlmöglichkeiten 0...999 Hz.

1.3 —.F - Ausgangsfrequenzeinstellung in mHz.

Eintasten von Beispiel = 500. Zulässige Wahlmöglichkeiten 0...999 mHz.

4.0 dOU - Einstellen der Ausgangsimpulslänge

4.1 Ont - Einstellung der Ausgangsimpulslänge in Sekunden

Die Impulslänge kann nur für Frequenzen < 50 Hz eingestellt werden und es müssen immer Min. 10 msek. Pausenzeit zwischen den Impulsen sein. Bei Frequenzen von 50 Hz und darüber haben die Impulse 50% Auswertungsverhältnis. Eintasten von Beispiel = 500. Zulässige Wahlmöglichkeiten 0,01...999 s.

5.0 APP - Applikationswahl.

5.1 FUn - Funktionswahl.

Bei Funktionswechsel wird die Einheit zurückgestellt, und das Anzeigetableau geht in seinen normalen Zustand, Menü 0.0 zurück. Eintasten von Beispiel = 003 Wahlmöglichkeiten: 001 = f/I-Konverter 002 = f/f-Konverter 003 = Frequenzgenerator

5.2 EFS - Einstellung und Zugang zur schnellen Frequenzänderung.

Der Zugang zur schnellen Frequenzänderung wird mit den Parametern (EFS - Enable Fast setting) bestimmt und eine schnelle Frequenzänderung ist möglich, oder (dFS - Disable Fast setting) für Blockierung der schnellen Frequenzänderung. Eintasten von Beispiel = EFS Wahlmöglichkeiten:EFS oder dFS.

EINSTELLEN DES FREQUENZGENERATORS

Die Menüpunkte des Schleifendiagrammes werden von Menü 0.0 bis Menü

5.4 für die Einstellung des Frequenzgenerators durchgegangen. Wenn die

Funktion für die Einstellung des Frequenzgenerators gewählt worden ist, wird der Analogausgang blockiert.

BEISPIEL:

Ausgangsfrequenz .................... : 12550,5 Hz

Schnelle Frequenzänderung ..... : Möglich

Tableauanzeige ........................: in kHz

Zuerst muss die Funktion Frequenzgenerator im Untermenü 5.1 gewählt werden.

0.0 Normalzustand - Das Anzeigetableau zeigt die Ausgangsfrequenz in kHz, Hz oder mHz an

Das Anzeigetableau geht in diesen Zustand beim Einschalten der Spannung oder wenn keine Taste in einer Periode von 2 Minuten aktiviert worden ist, zurück. Einmaliges Drücken auf die Taste 1 zeigt die jeweilige Funktion an, z.B. F01.

3 Fast setting - Durchwahltaste zur Änderung der Ausgangsfrequenz.

Wenn das Untermenü 5.2 nach EFS - Enable Fast setting - gewählt wurde, ist eine schnelle Frequenzänderung mit Hilfe der Fast settingFunktion möglich. Die Funktionstasten haben in diesem Menü eine spezielle Funktion und zwar so, dass die Taste 1 die Frequenz aufwärts, und die Taste 3 die Frequenz abwärts zählt von dem Wert, den die Frequenz vor der Aktivierung hatte. 2 speichert den Wert und der Ausgang wechselt auf Frequenz mit einer Anzeige im Anzeigetableau.

Page 62

120

5.3 dSP - Tableauanzeige in Normalzustand

Eintasten von Beispiel = E 3 Wahlmöglichkeiten: E 3 Anzeige in kHz, E 0 Anzeige in Hz oder E-3 Anzeige in mHz.

5.4 PAS - Wahl des Passwortes.

Wenn das Passwort 040 lautet, können in allen Menüpunkten Änderungen vorgenommen werden. Wenn das Passwort <>040 ist, ist eine Programmierung in allen Menüpunkten gesperrt, jedoch können Einstellungen abgelesen werden Eintasten von Beispiel = 040. Zulässige Wahlmöglichkeiten 0...999.

Page 63

PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mﬂ . Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturudsving, og alle produkter opfylder de strengeste internationale standarder. Vores motto »Signals the Best« er indbegrebet af denne ﬁ losoﬁ – og din garanti for kvalitet.

PR electronics A/S offers a wide range of analogue and digital signal conditioning modules for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Universal Modules. You can trust our products in the most extreme environments with electrical noise, vibrations and temperature ﬂ uctuations, and all products comply with the most exacting international standards. »Signals the Best« is the epitome of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le traite ment des signaux analogiques et numériques dans tous les domaines industriels. La gamme de produits s’étend des transmetteurs de température aux afﬁ cheurs, des isolateurs aux interfaces SI, jusqu’aux modules universels. Vous pouvez compter sur nos produits même dans les conditions d’utilisation sévères, p.ex. bruit électrique, vibrations et ﬂ uctuations de température. Tous nos produits sont conformes aux normes internationales les plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne de conduite - et pour vous l’assurance de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm an analogen und digitalen Signalverarbeitungsmodule für die industrielle Automatisierung. Dieses Programm umfasst Displays, Temperaturtransmitter, Ex- und galvanische Signaltrenner, und Universalgeräte. Sie können unsere Geräte auch unter extremen Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen und Temperaturschwingungen vertrauen, und alle Produkte von PR electronics werden in Überein stimmung mit den strengsten internationalen Normen produziert. »Signals the Best« ist Ihre Garantie für Qualität!

Subsidiaries

France PR electronics Sarl Zac du Chêne, Activillage 4, allée des Sorbiers F-69673 Bron Cedex

Germany PR electronics GmbH Im Erlengrund 26 D-46149 Oberhausen

Italy PR electronics S.r.l. Via Giulietti, 8 IT-20132 Milano

Spain PR electronics S.L. Avda. Meridiana 354, 9°

E-08027 Barcelona

Sweden PR electronics AB August Barks gata 6A S-421 32 Västra Frölunda

UK PR electronics UK Ltd Middle Barn, Apuldram Chichester West Sussex, PO20 7FD

USA PR electronics Inc 11225 West Bernardo Court Suite A San Diego, California 92127

[email protected] tel. +33 (0) 4 72 14 06 07 fax +33 (0) 4 72 37 88 20

[email protected] tel. +49 (0) 208 62 53 09-0 fax +49 (0) 208 62 53 09 99

[email protected] tel. +39 02 2630 6259 fax +39 02 2630 6283

[email protected] tel. +34 93 311 01 67 fax +34 93 311 08 17

[email protected] tel. +46 (0) 3149 9990 fax +46 (0) 3149 1590

[email protected] tel. +44 (0) 1243 776 450 fax +44 (0) 1243 774 065

[email protected] tel. +1 858 521 0167 fax +1 858 521 0945

Head ofﬁ ce

Denmark www.prelectronics.com PR electronics A/S [email protected] Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85
