Prastel MEDIPROMF User Manual

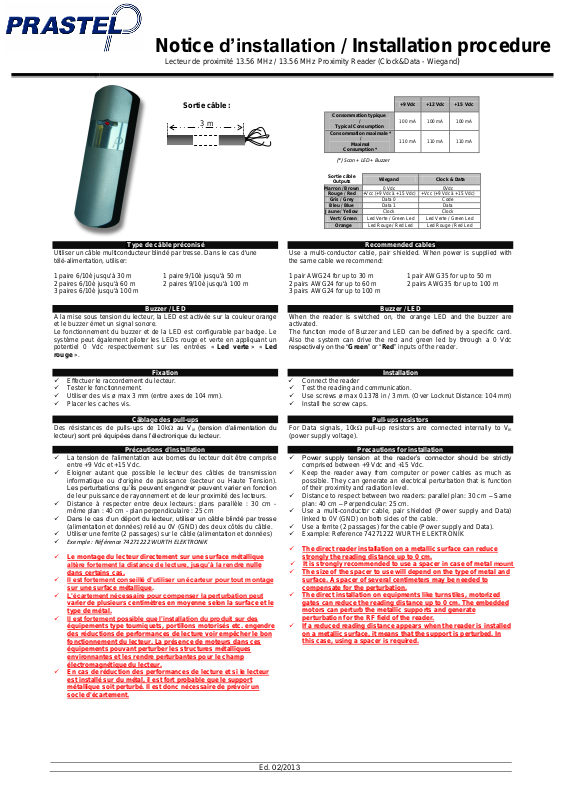

Notice d’installation / Installation procedure
Sortie câble
Outputs
Marron / Brown
0 Vdc
0Vdc
Rouge / Red
+Vcc (+9 Vdc à +15 Vdc)
+Vcc (+9 Vdc à +15 Vdc)
Gris / Grey
Data 0
Code
Bleu / Blue
Data 1
Data
Jaune / Yellow
Clock
Clock
Vert / Green
Led Verte / Green Led
Led Verte / Green Led
Orange
Led Rouge / Red Led
Led Rouge / Red Led
+9 Vdc
+12 Vdc
+15 Vdc
/
Typical Consumption
100 mA
100 mA
100 mA
Consommation maximale *
/
Maximal
Consumption *
110 mA
110 mA
110 mA
(*) Scan + LED + Buzzer
1 paire 6/10è jusqu'à 30 m
1 paire 9/10è jusqu'à 50 m
2 paires 6/10è jusqu'à 60 m
2 paires 9/10è jusqu'à 100 m
3 paires 6/10è jusqu'à 100 m
1 pair AWG24 for up to 30 m
1 pair AWG35 for up to 50 m
2 pairs AWG24 for up to 60 m
2 pairs AWG35 for up to 100 m
3 pairs AWG24 for up to 100 m
Sortie câble :
Consommation typique
3 m
Lecteur de proximité 13.56 MHz / 13.56 MHz Proximity Reader (Clock&Data - Wiegand)
Wiegand
lock & Data
Ed. 02/2013
Type de câble préconisé
Utiliser un câble multiconducteur blindé par tresse. Dans le cas d'une
télé-alimentation, utiliser:
C
Recommended cables
Use a multi-conductor cable, pair shielded. When power is supplied with
the same cable we recommend:
A la mise sous tension du lecteur, la LED est activée sur la couleur orange
Buzzer / LED
et le buzzer émet un signal sonore.
Le fonctionnement du buzzer et de la LED est configurable par badge. Le
système peut également piloter les LEDs rouge et verte en appliquant un
potentiel 0 Vdc respectivement sur les entrées « Led verte » « Led
rouge ».
Fixation
Effectuer le raccordement du lecteur.
Tester le fonctionnement.
Utiliser des vis ø max 3 mm (entre axes de 104 mm).
Placer les caches vis.
Câblage des pull-ups
Des résistances de pulls-ups de 10k au V
lecteur) sont pré équipées dans l’électronique du lecteur.
(tension d’alimentation du
in
Précautions d'installation
La tension de l'alimentation aux bornes du lecteur doit être comprise
entre +9 Vdc et +15 Vdc.
Eloigner autant que possible le lecteur des câbles de transmission
informatique ou d'origine de puissance (secteur ou Haute Tension).
Les perturbations qu’ils peuvent engendrer peuvent varier en fonction
de leur puissance de rayonnement et de leur proximité des lecteurs.
Distance à respecter entre deux lecteurs: plans parallèle : 30 cm -
même plan : 40 cm - plan perpendiculaire : 25 cm
Dans le cas d’un déport du lecteur, utiliser un câble blindé par tresse
(alimentation et données) relié au 0V (GND) des deux côtés du câble.
Utiliser une ferrite (2 passages) sur le câble (alimentation et données)
Exemple : Référence 74271222 WURTH ELEKTRONIK
Le montage du lecteur directement sur une surface métallique
altère fortement la distance de lecture, jusqu’à la rendre nulle
dans certains cas.
Il est fortement conseillé d’utiliser un écarteur pour tout montage
sur une surface métallique.
L’écartement nécessaire pour compenser la perturbation peut
varier de plusieurs centimètres en moyenne selon la surface et le
type de métal.
Il est fortement possible que l’installation du produit sur des
équipements type tourniquets, portillons motorisés etc. engendre
des réductions de performances de lecture voir empêcher le bon
fonctionnement du lecteur. La présence de moteurs dans ces
équipements pouvant perturber les structures métalliques
environnantes et les rendre perturbantes pour le champ
électromagnétique du lecteur.
En cas de réduction des performances de lecture et si le lecteur
est installé sur du métal, il est fort probable que le support
métallique soit perturbé. Il est donc nécessaire de prévoir un
socle d'écartement.
When the reader is switched on, the orange LED and the buzzer are
Buzzer / LED
activated.
The function mode of Buzzer and LED can be defined by a specific card.
Also the system can drive the red and green led by through a 0 Vdc
respectively on the “Green” or “Red” inputs of the reader.
Installation
Connect the reader
Test the reading and communication.
Use screws ø max 0.1378 in / 3 mm. (Over Locknut Distance: 104 mm)
Install the screw caps.
Pull-ups resistors
For Data signals, 10k pull-up resistors are connected internally to V
(power supply voltage).
Precautions for installation
Power supply tension at the reader’s connector should be strictly
comprised between +9 Vdc and +15 Vdc.
Keep the reader away from computer or power cables as much as
possible. They can generate an electrical perturbation that is function
of their proximity and radiation level.
Distance to respect between two readers: parallel plan: 30 cm – Same
plan: 40 cm – Perpendicular: 25 cm.
Use a multi-conductor cable, pair shielded (Power supply and Data)
linked to 0V (GND) on both sides of the cable.
Use a ferrite (2 passages) for the cable (Power supply and Data).
Example: Reference 74271222 WURTH ELEKTRONIK
The direct reader installation on a metallic surface can reduce
strongly the reading distance up to 0 cm.
It is strongly recommended to use a spacer in case of metal mount
The size of the spacer to use will depend on the type of metal and
surface. A spacer of several centimeters may be needed to
compensate for the perturbation.
The direct installation on equipments like turnstiles, motorized
gates can reduce the reading distance up to 0 cm. The embedded
motors can perturb the metallic supports and generate
perturbation for the RF field of the reader.
If a reduced reading distance appears when the reader is installed
on a metallic surface, it means that the support is perturbed. In
this case, using a spacer is required.
in
