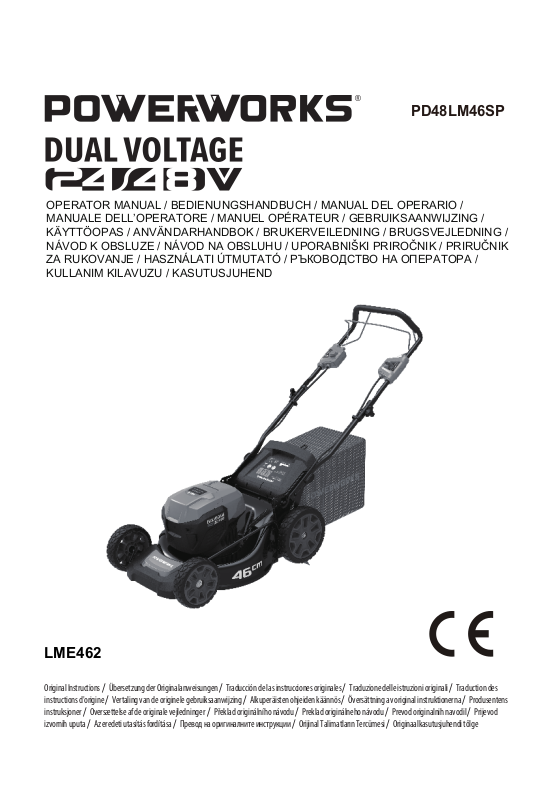

Powerworks LME462 User guide

Page 1

PD48LM46SP

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO / MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / GEBRUIKSAANWIJZING / KÄYTTÖOPAS / ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / UPORABNIŠKI PRIROČNIK / PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / РЪКОВОДСТВО НА ОПЕРАТОРА /

KULLANIM KILAVUZU / KASUTUSJUHEND

LME462

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des instructions d'origine / Vertaling van de originele gebruiksaanwijzing / Alkuperäisten ohjeiden käännös / Översättning av original instruktionerna / Produsentens instruksjoner / Oversættelse af de originale vejledninger / Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás fordítása / Превод на оригиналните инструкции / Orijinal Talimatların Tercümesi / Originaalkasutusjuhendi tõlge

Page 2

Page 3

English

1 Description.................................... 2

1.1 Purpose...................................................... 2

1.2 Overview.................................................... 2

2 Safety............................................ 2

3 Installation..................................... 2

3.1 Unpack the machine...................................2

3.2 Unfold the lower handle..............................2

3.3 Install the upper handle .............................2

3.4 Install the grass catcher............................. 3

3.5 Install the mulch plug..................................3

3.6 Install the side discharge chute.................. 3

3.7 Set the blade height................................... 3

3.8 Install the battery pack............................... 3

3.9 Remove the battery pack........................... 3

4 Operation.......................................3

4.1 Start the machine....................................... 3

4.2 Stop the machine....................................... 4

4.3 Operate the self-propel system.................. 4

4.4 Empty the grass catcher.............................4

4.5 Operate on slopes...................................... 4

4.6 Operation tips............................................. 4

5 Maintenance..................................4

5.1 General maintenance................................. 5

5.2 Lubrication..................................................5

5.3 Replace the blade...................................... 5

5.4 Store the machine...................................... 5

6 Troubleshooting.............................5

7 Technical data............................... 6

8 Warranty........................................6

9 EC Declaration of conformity.........6

Page 4

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used for domestic lawn mowing. The cutting blade must be approximately parallel to the ground. All four wheels must touch the ground while you mow.

1.2 OVERVIEW

Figure 1-11.

Handle knob

Lower handle

Bracket

Upper handle

Bolt

Knob

Grass catcher

Mulch plug

Side discharge chute

Rear discharge door

Grass catcher handle

Hook

Door rod

Mulch plug handle

Discharge chute

Side discharge door

Recesses

Pivot

Height adjustment lever

Battery door

Battery compartment

Safety key

Battery release button

Start button

Handle bar

Bail switch

Self-propel lever

Speed control button

Blade

Wood

Mounting screw

Arrows

2 SAFETY

WARNING

Make sure that you do/obey all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Do not change or make accessories that are not recommended by the manufacturer.

WARNING

Do not put in the safety key or the battery pack until you assemble all the parts.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before use.

WARNING

• If the parts have damage, do not use the machine.

• If you do not have all the parts, do not operate the machine.

• If the parts are damaged or missing, speak to the service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local regulations.

3.2 UNFOLD THE LOWER HANDLE

Figure 2.

1. Pull and turn the handle knobs 90°.

2. Unfold the lower handle.

3. Line up the handle knobs in one of the three positions on the brackets.

4. Turn the handle knobs 90° until they engage the holes in the brackets.

NOTE

Make sure that the two handle knobs are in the same position.

WARNING

Do not make damage to the cables when you fold or unfold the handle.

3.3 INSTALL THE UPPER HANDLE

Figure 3.

Page 5

English

1. Align the holes in the upper handle and the lower handle.

2. Put the bolts through the holes.

3. Tighten the knobs onto the bolts.

4. Do the same operation on the other side.

3.4 INSTALL THE GRASS CATCHER

Figure 4.

1. Remove the mulch plug.

2. Remove the side discharge chute.

3. Open the rear discharge door and hold it.

4. Hold the the grass catcher by its handle and engage the hooks on the door rod.

5. Close the rear discharge door.

3.5 INSTALL THE MULCH PLUG

Figure 5.

1. Remove the grass catcher.

2. Open the rear discharge door and hold it.

3. Hold the mulch plug by its handle and fit it in the discharge chute.

4. Close the rear discharge door.

3.6 INSTALL THE SIDE DISCHARGE

CHUTE

Figure 6.

CAUTION

When you use the side discharge chute,

• do not install the grass catcher.

• keep the mulch plug installed.

1. Open the side discharge door and hold it.

2. Line up the recesses of the side discharge chute below the pivot.

3. Close the side discharge door.

3.7 SET THE BLADE HEIGHT

The machine can be set to different blade heights.

Figure 7.

1. Pull the height adjustment lever rearward to increase the blade height.

2. Pull the height adjustment lever forward to decrease the blade height.

3.8 INSTALL THE BATTERY PACK

Figure 8.

WARNING

• If the battery pack or charger is damaged, replace the battery pack or the charger.

• Stop the machine and wait until the engine stops before you install or remove the battery pack.

• Read, know, and do the instructions in the battery and charger manual.

NOTE

The machine has an automatic switch function that lets the other battery work when the first cannot operate.

1. Open the battery door.

2. Align the lift ribs on the battery pack with the grooves in the battery compartment.

3. Push the battery pack into the battery compartment until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery door.

NOTE

The engine starts only when you put in the safety key.

3.9 REMOVE THE BATTERY PACK

Figure 8.

1. Open the battery door.

2. Remove the safety key.

3. Push and hold the battery release button.

4. Remove the battery pack from the machine.

4 OPERATION

WARNING

Wear eye protection during operation.

4.1 START THE MACHINE

Figure 9.

1. Put in the safety key.

2. Push and hold the start button.

3. While you hold the start button, pull the bail switch in the direction of the handle bar.

4. Release the start button to start the machine.

Soft-Start This Li-ion machine has a “soft-start” feature. When you start the machine, it goes to full speed after

approximately 3 seconds.

Page 6

English

NOTE

If the machine does not start, remove the battery pack and examine the mower deck to make sure that:

• no grass catches on the blade.

• the blade can turn freely by hand.

4.2 STOP THE MACHINE

Figure 9.

1. Release the bail switch to stop the machine.

WARNING

Wait until the blades fully stop before you start the machine again. Do not quickly turn the machine off and on.

WARNING

Always remove the safety key and battery pack after you complete the work.

4.3 OPERATE THE SELF-PROPEL SYSTEM

Figure 9.

1. Start the machine.

2. While you hold the bail switch, push the self-propel

lever in the direction of the handle bar.

3. Hold the bail switch and the self-propel lever at the

same time with your right hand.

4. Adjust the speed control button with your left hand.

• Push the speed control button in the direction of the Cougar Symbol to increase the speed.

• Pull the speed control button in the direction of the Turtle Symbol to decrease the speed.

5. Release the self-propel lever to close the self-propel system.

4.4 EMPTY THE GRASS CATCHER

Figure 10.

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge door and hold it.

5. Hold the grass catcher by its handle and unhook it from the door rod.

6. Close the rear discharge door.

7. Empty the grass catcher.

4.5 OPERATE ON SLOPES

WARNING

Do not mow on the slopes with decline more than 15°. If you are not comfortable, do not mow on a slope.

WARNING

Please keep a low self-propelled speed when you mow on a slope.

• Do not go up and down on a slope when you mow across the face of the slope. Be careful when you change the direction on a slope.

• Monitor the holes, ruts, rocks, and other hidden objects that can cause you to fall. Remove all obstacles such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out of balance, release the bail switch immediately.

• Do not mow near drop-offs, ditches, or embankments.

4.6 OPERATION TIPS

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick grass.

• Clean the bottom of the mower deck after each use. Remove grass clippings, leaves, dirt, and other debris.

5 MAINTENANCE

WARNING

Remove the safety key and battery pack from the machine before maintenance.

WARNING

Keep the engine and battery pack free from grass, leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based materials touch the plastic parts. Chemicals can cause damage to the plastic, and make the plastic unserviceable.

Page 7

English

CAUTION

Do not use strong solvents or detergents on the plastic housing or components.

5.1 GENERAL MAINTENANCE

• Before each use, examine the machine for damaged, missing, or loose parts such as screws, nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use water.

5.2 LUBRICATION

Apply sufficient quantity of high grade lubricant to all bearings. No more bearing lubrication is necessary in usual operation conditions.

WARNING

Do not lubricate the wheel components. Lubrication can cause damage to the wheel components during operation.

5.3 REPLACE THE BLADE

Figure 11.

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade when you touch the blade.

1. Stop the machine.

2. Make sure that the blades fully stop.

3. Remove the safety key and battery pack.

4. Turn the machine to its side. Use a piece of wood to prevent the movement of the

5. blade.

6. Remove the mounting screw with a wrench or socket.

7. Remove the blade.

8. Install the new blade. Make sure that the arrows engage the holes in the blade.

9. Put in the mounting screw and tighten it.

• Make sure that the machine does not have loose or damaged parts. If it is necessary, do these steps/ instructions:

•

Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the machine.

6 TROUBLESHOOTING

Problem Possible cause Solution The handle is

not in position.

The machine does not start.

The machine cuts grass unevenly.

The machine does not mulch correctly.

The machine is hard to push.

The bolts are not engaged correctly.

The battery capacity is low.

The bail switch is defective.

The battery key is not put in.

The lawn is rough.

The blade height is not set correctly.

Wet grass clippings attach to the deck.

The mulch plug is missing.

The grass is too tall, or the blade height is too low.

The grass catcher and the blade drags in thick grass.

Adjust the height of the handle and make sure that the knobs and bolts are aligned correctly.

Charge the battery pack.

Replace the bail switch.

Put in the battery key.

Examine the mowing area.

Move the wheels to a higher position.

Wait until the grass dries before mowing.

Install the mulch plug.

Increase the blade height.

Empty the grass clippings from the grass catcher.

5.4 STORE THE MACHINE

• Clean the machine before storage.

•

Make sure the engine is not hot when you store the machine.

Page 8

English

Problem Possible cause Solution There is a high

vibration in the machine.

The machine stops during mowing.

* If you cannot find the solution to these problems, go to the service center.

The blade is unbalanced and worn.

The engine shaft is bent.

The blade height is too low.

The battery pack is out of power.

The grass clippings attach to the deck or the blade.

Operation temperature of the machine is too high.

Replace the blade.

1. Stop the engine.

2. Remove the safety key and battery pack.

3. Disconnect the power source.

4. Inspect for damage.

5. Repair the machine before you start it again.

Increase the blade height.

Charge the battery pack.

Remove the battery pack and check the deck.

Cool the machine.

Guaranteed sound power level

Vibration < 5 m/s2 , K = 1.5 Battery model BAM701 and other BAM

Charger model CAM805 and other CAM

wA.d

series

= 94 dB(A)

8 WARRANTY

(The full warranty terms and conditions can be found on Powerworks webpage)

The Powerworks warranty is 3 years on the product, and 2 years on batteries (consumer/private usage) from the date of purchase. This warranty covers manufacturing faults. A faulty product under warranty might be either repaired or replaced. A unit that has been misused or used in other ways then described in the owner’s manual might be rejected for warranty. Normal wear, and wear parts are not considered as warranty. The original manufacturer warranty is not affected by any additional warranty offered by a dealer or retailer.

A faulty product must be returned to the point of purchase in order to claim for warranty, together with the proof of purchase (receipt).

9 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name: Changzhou Globe Co., Ltd. Address: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 China.

7 TECHNICAL DATA

Voltage 48 V No load speed 2800 / min Cut width 460 mm Cut height 25 - 80 mm Self-propelled speed 0.7-1.35 m/s Grass catcher capacity 55 L Weight (without battery

pack) Measured sound pressure

level Measured sound power

level

28.5 kg

LpA= 70.57 dB(A)

LwA= 90.57 dB(A)

Name and address of the person authorised to compile the technical file:

Name: Peter Söderström Address: Propellergatan 1, 211 15 Malmö, Sweden

Herewith we declare that the product

Category: Lawn mower Model: LME462 Serial number: See product rating label Year of Construc-

tion:

• is in conformity with the relevant provisions of the Machinery Directive 2006/42/EC.

See product rating label

Page 9

English

• is in conformity with the provisions of the following other EC-Directives:

• 2014/30/EU (EMC-Directive)

• 2000/14/EC (Noise Directive) incl.

modifications(2005/88/EC)

Furthermore, we declare that the following (parts/ clauses of) European harmonised standards have been used:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Measured sound power level: 90.57 dB(A) Guaranteed sound power level: 94 dB(A)

Conformity assessment method to Annex VI Directive 2000/14/EC.

EC type approval to 2000/14/EC: Intertek Testing & Certification Co., Ltd. (NB0359)

Place, date: Changzhou, 20171207

Signature: Ted Qu, Quality Director

Page 10

Page 11

Deutsch

1 Beschreibung................................ 2

1.1 Verwendungszweck................................... 2

1.2 Überblick.................................................... 2

2 Sicherheit...................................... 2

3 Montage........................................ 2

3.1 Maschine auspacken..................................2

3.2 Den unteren Griff ausklappen.................... 2

3.3 Oberen Griff montieren ..............................3

3.4 Grasfangvorrichtung montieren..................3

3.5 Mulcher montieren......................................3

3.6 Seitenauslaufschacht montieren................ 3

3.7 Messerhöhe einstellen............................... 3

3.8 Setzen Sie den Akkupack ein.....................3

3.9 Entfernen des Akkupacks...........................3

4 Bedienung..................................... 4

4.1 Maschine starten........................................ 4

4.2 Maschine anhalten..................................... 4

4.3 Bedienung des Selbstfahrersystems..........4

4.4 Grasfangvorrichtung entleeren...................4

4.5 Betrieb an Hängen..................................... 4

4.6 Tipps zur Bedienung.................................. 4

5 Wartung und Instandhaltung......... 5

5.1 Allgemeine Wartung................................... 5

5.2 Schmierung................................................ 5

5.3 Ersetzen Sie das Messer........................... 5

5.4 Lagern Sie die Maschine............................5

6 Fehlerbehebung............................ 6

7 Technische Daten......................... 6

8 Garantie.........................................7

9 EG-Konformitätserklärung.............7

Page 12

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen im Haushalt eingesetzt. Das Schneidmesser muss etwa parallel zum Boden liegen. Alle vier Räder müssen beim Mähen den Boden berühren.

1.2 ÜBERBLICK

Abbildung 1-11.

Griffknauf

Unterer Griff

Halterung

Oberer Griff

Schraube

Handgriff

Grasfangvorrichtung

Mulcher

Seitenauslaufschacht

Heckauswurfklappe

Grasfanggriff

Haken

Klappenstange

Mulchergriff

Auslaufschacht

Seitenauswurfklappe

Aussparungen

Drehpunkt

Höhenverstellhebel

Akkufachklappe

Akkufach

Sicherheitsschlüssel

Batterieentriegelungstaste

Start-Taste

Griffstange

Bügelschalter

Selbstfahrerhebel

Geschwindigkeitsregler

Messer

Holz

Befestigungsschraube

Richtungspfeile

2 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Nur Zubehör verwenden, das vom Hersteller empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den Akkupack erst dann ein, wenn Sie alle Teile zusammengebaut haben.

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor dem Gebrauch richtig montiert haben.

WARNUNG

• Wenn Teile beschädigt sein sollten, verwenden Sie die Maschine nicht.

• Wenn Sie nicht alle Teile haben, dürfen Sie die Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und die Verpackung gemäß den örtlichen Vorschriften.

3.2 DEN UNTEREN GRIFF

AUSKLAPPEN

Abbildung 2.

1. Ziehen und drehen Sie die Griffknaufe um 90°.

2. Den unteren Griff ausklappen.

3. Richten Sie die Griffknaufe in einer der drei Positionen auf den Halterungen aus.

4. Drehen Sie die Griffknaufe um 90°, bis sie in den Löcher der Halterungen einrasten.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffknaufe in der gleichen Position befinden.

Page 13

Deutsch

WARNUNG

Beschädigen Sie die Kabel nicht, wenn Sie den Griff aus- oder zusammenklappen.

3.3 OBEREN GRIFF MONTIEREN

Abbildung 3.

1. Richten Sie die Löcher im oberen und unteren Griff aus.

2. Stecken Sie die Schrauben durch die Löcher.

3. Ziehen Sie die Handgriffe an die Schrauben fest.

4. Wiederholgen Sie den Vorgang auf der anderen Seite.

3.4 GRASFANGVORRICHTUNG

MONTIEREN

Abbildung 4.

1. Entfernen Sie den Mulcher.

2. Entfernen Sie den seitlichen Auslaufschacht.

3. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.

4. Halten Sie die Grasfangvorrichtung am Griff und rasten Sie die Haken an der Klappenstange ein.

5. Schließen Sie die Heckauswurfklappe.

3.5 MULCHER MONTIEREN

Abbildung 5.

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.

3. Halten Sie den Mulcher am Griff fest und setzen Sie ihn in den Auslaufschacht ein.

4. Schließen Sie die Heckauswurfklappe.

3.6 SEITENAUSLAUFSCHACHT

MONTIEREN

Abbildung 6.

VORSICHT

Wenn Sie den Seitenauslaufschacht verwenden,

•

die Grasfangvorrichtung nicht installieren;

• halten Sie den Mulcher fest.

1. Öffnen Sie die Seitenauswurfklappe und halten Sie sie fest.

2. Richten Sie die Aussparungen des Seitenauslaufschachts unter dem Drehpunkt aus.

3. Schließen Sie die Seitenauswurfklappe.

3.7 MESSERHÖHE EINSTELLEN

Die Maschine kann auf verschiedene Messerhöhen eingestellt werden.

Abbildung 7.

1. Ziehen Sie den Höhenverstellhebel nach hinten, um die Messerhöhe zu erhöhen.

2. Ziehen Sie den Höhenverstellhebel nach vorne, um die Messerhöhe zu verringern.

3.8 SETZEN SIE DEN AKKUPACK EIN

Abbildung 8.

WARNUNG

• Wenn der Akkupack oder das Ladegerät beschädigt ist, ersetzen Sie den Akkupack oder das Ladegerät.

•

Stoppen Sie die Maschine und warten Sie, bis der Motor stoppt, bevor Sie den Akkupack einbauen oder entnehmen.

Lesen, kennen und befolgen Sie die Anweisungen

• im Handbuch für Akku und Ladegerät.

HINWEIS

Die Maschine verfügt über eine automatische Schaltfunktion, die den anderen Akku arbeiten lässt, wenn der erste nicht funktioniert.

1. Öffnen Sie die Akkufachklappe.

2. Richten Sie die Hubrippen am Akkupack mit den Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack eingesetzt.

5. Schließen Sie die Akkufachklappe.

HINWEIS

Der Motor startet erst, wenn Sie den Sicherheitsschlüssel einstecken.

3.9 ENTFERNEN DES AKKUPACKS

Abbildung 8.

1. Öffnen Sie die Akkufachklappe.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Drücken und halten Sie den Batterieentriegelungstaste.

4. Nehmen Sie den Akkupack aus der Maschine.

Page 14

Deutsch

4 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

4.1 MASCHINE STARTEN

Abbildung 9.

1. Legen Sie den Sicherheitsschlüssel ein.

2. Halten Sie die Starttaste gedrückt.

3. Während Sie die Starttaste gedrückt halten, ziehen Sie den Bügelschalter in Richtung Griffstange.

4. Lassen Sie die Starttaste los, um die Maschine zu starten.

Soft-Start Diese Lithium-Ionen-Maschine verfügt über eine "Soft-

Start"-Funktion. Wenn Sie die Maschine starten, geht sie nach ca. 3

Sekunden auf volle Drehzahl.

HINWEIS

Wenn die Maschine nicht startet, nehmen Sie den Akkupack heraus und überprüfen Sie das Mähwerk, um sicherzugehen, dass:

• sich kein Gras im Messer verfangen hat;

• sich das Messer von Hand frei drehen kann.

4.2 MASCHINE ANHALTEN

Abbildung 9.

1. Den Bügelschalter loslassen, um die Maschine anzuhalten.

WARNUNG

Warten Sie, bis die Messer vollständig zum Stillstand gekommen sind, bevor Sie die Maschine erneut starten. Schalten Sie die Maschine nicht schnell aus und wieder ein.

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und den Akkupack, nachdem Sie die Arbeit beendet haben.

4.3 BEDIENUNG DES

SELBSTFAHRERSYSTEMS

Abbildung 9.

1. Starten Sie die Maschine.

2. Während Sie den Bügelschalter halten, drücken Sie den Selbstfahrerhebel in Richtung Griffstange.

3. Den Bügelschalter und den Selbstfahrerhebel gleichzeitig mit der rechten Hand halten.

4. Stellen Sie den Geschwindigkeitsregler mit der linken Hand ein.

• Drücken Sie den Geschwindigkeitsregler in

Richtung des Pumasymbols, um die Geschwindigkeit zu erhöhen.

• Ziehen Sie den Geschwindigkeitsregler in

Richtung des Schildkrötensymbols, um die Geschwindigkeit zu verringern.

5. Lassen Sie den Selbstfahrerhebel los, um das Selbstfahrersystem abzuschalten.

4.4 GRASFANGVORRICHTUNG

ENTLEEREN

Abbildung 10.

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

4. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff und haken Sie sie von der Klappenstange ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

4.5 BETRIEB AN HÄNGEN

WARNUNG

Mähen Sie nicht an Hängen mit einem Gefälle von mehr als 15°. Wenn Sie sich damit nicht sicher fühlen, mähen Sie nicht am Hang.

WARNUNG

Bitte halten Sie beim Mähen am Hang eine niedrige Selbstfahrgeschwindigkeit ein.

• Mähen Sie stets horizontal zum Hang. Seien Sie vorsichtig, wenn Sie an Hängen die Arbeitsrichtung ändern.

• Achten Sie auf Löcher, Furchen, Felsen und andere versteckte Objekte, die Sie zum Fallen bringen können. Entfernen Sie alle Hindernisse wie Steine und Äste.

• Achten Sie auf einen stabilen Stand. Sollten Sie das Gleichgewicht verlieren, lassen Sie den Bügelschalter sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen, Gräben oder Böschungen.

4.6 TIPPS ZUR BEDIENUNG

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter sich drehende Teile bringen.

Page 15

Deutsch

• Halten Sie den Auslaufschacht sauber.

• Nicht nasses Gras mähen.

• Bei neuem oder dickem Gras ist eine höhere Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

5 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den Sicherheitsschlüssel und den Akkupack aus der Maschine.

WARNUNG

Halten Sie Motor und Akkupack frei von Gras, Laub oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und mineralölbasierte Materialien nicht mit den Kunststoffteilen in Berührung kommen. Chemikalien können den Kunststoff beschädigen und ihn unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder Reinigungsmittel auf dem Kunststoffgehäuse oder den Bauteilen.

5.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig an.

• Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser.

5.2 SCHMIERUNG

Alle Lager in ausreichender Menge mit hochwertigem Schmiermittel bestreichen. Unter normalen Betriebsbedingungen ist keine Lagerschmierung mehr erforderlich.

WARNUNG

Schmieren Sie nicht die Radbauteile. Eine Schmierung kann zu Schäden an den Radbauteilen während des Betriebs führen.

5.3 ERSETZEN SIE DAS MESSER

Abbildung 11.

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

2. Vergewissern Sie sich, dass die Messer zum Stillstand kommen.

3. Entfernen Sie den Sicherheitsschlüssel und den Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verwenden Sie ein Stück Holz, um die Bewegung des Messers zu verhindern.

6. Entfernen Sie die Befestigungsschraube mit einem Schraubenschlüssel oder einem Steckschlüssel.

7. Entfernen Sie das Messer.

8. Installieren Sie das neue Messer. Achten Sie darauf, dass die Richtungspfeile mit den Löchern im Messer übereinstimmen.

9. Setzen Sie die Befestigungsschraube ein und ziehen Sie sie fest.

5.4 LAGERN SIE DIE MASCHINE

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist, wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Wenn es notwendig ist, führen Sie diese Schritte/ Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter eines

zugelassenen Servicezentrums.

• Die Maschine an einem trockenen Ort verstauen.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der Maschine kommen können.

Page 16

Deutsch

6 FEHLERBEHEBUNG

Problem Mögliche Ursa-

Der Griff ist nicht in Position.

Die Maschine startet nicht.

Die Maschine mäht das Gras ungleichmäßig.

Die Maschine mulcht nicht richtig.

Die Maschine lässt sich nur schwer schieben.

che Die Schrauben

sind nicht richtig eingerastet.

Die Batterieleistung ist schwach.

Der Bügelschalter ist defekt.

Der Akkuschlüssel ist nicht eingesteckt.

Der Rasen ist rau.

Die Messerhöhe ist nicht richtig eingestellt.

Nasser Grasschnitt klebt am Mähwerk.

Der Mulcher fehlt.

Das Gras ist zu hoch oder die Messerhöhe zu niedrig.

Die Grasfangvorrichtung und das Messer ziehen dickes Gras ein.

Lösung

Stellen Sie die Höhe des Griffs ein und achten Sie darauf, dass die Knäufe und Schrauben richtig ausgerichtet sind.

Laden Sie den Akkupack auf.

Ersetzen Sie den Bügelschalter.

Legen Sie den Akkuschlüssel ein.

Untersuchen Sie den Mähbereich.

Bewegen Sie die Räder in eine höhere Position.

Warten Sie, bis das Gras getrocknet ist, bevor Sie mähen.

Installieren Sie den Mulcher.

Erhöhen Sie die Messerhöhe.

Entleeren Sie den Grasschnitt aus der Grasfangvorrichtung.

Problem Mögliche Ursa-

Die Maschine vibriert sehr stark.

Die Maschine stoppt während des Mähens.

* Wenn Sie keine Lösung für diese Probleme finden, wenden Sie sich an das Service-Center.

che Das Messer ist

nicht ausgewuchtet oder verschlissen.

Die Motorwelle ist verbogen.

Die Messerhöhe ist zu niedrig.

Der Akkupack ist leer.

Der Grasschnitt klebt am Mähwerk oder am Messer.

Die Betriebstemperatur der Maschine ist zu hoch.

Lösung

Tauschen Sie das Messer aus.

1. Stellen Sie den Motor ab.

2. Entfernen Sie den Sicherheitsschlüssel und den Akkupack.

3. Trennen Sie die Maschine von der Stromquelle.

4. Auf Schäden untersuchen.

5. Reparieren Sie die Maschine, bevor Sie sie wieder in Betrieb nehmen.

Erhöhen Sie die Messerhöhe.

Laden Sie den Akkupack auf.

Nehmen Sie den Akkupack heraus und überprüfen Sie das Mähwerk.

Maschine abkühlen lassen.

7 TECHNISCHE DATEN

Spannung 48 V Leerlaufdrehzahl 2800 / min Schnittbreite 460 mm Schnitthöhe 25 - 80 mm Selbstfahrgeschwindigkeit 0,7-1,35 m/s Grasfangkapazität 55 L

Page 17

Deutsch

Gewicht (ohne Akkupack) 28,5 kg Gemessener Schalldruck-

pegel Gemessener Schallleis-

tungspegel Garantierter Schallleis-

tungspegel Vibration < 5 m/s2 , K = 1,5 Akku-Modell BAM701 und andere

Ladegerät-Modell CAM805 und andere

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

= 94 dB(A)

wA.d

BAM-Baureihen

CAM-Baureihen

8 GARANTIE

(Die vollständigen Garantiebedingungen finden Sie auf der Website von Powerworks)

Die Powerworks-Garantie beträgt 3 Jahre auf das Produkt und 2 Jahre auf die Akkus (Käufer/ Privatgebrauch) ab Kaufdatum. Diese Garantie deckt Herstellungsfehler ab. Ein im Rahmen der Garantie fehlerhaftes Produkt kann entweder repariert oder ersetzt werden. Ein Gerät, das missbräuchlich oder auf andere Weise als zu in der Bedienungsanleitung beschrieben Zwecken verwendet wurde, kann von der Garantie ausgeschlossen werden. Normaler Verschleiß und Verschleißteile sind von der Garantie ausgeschlossen. Die ursprüngliche Herstellergarantie wird durch eine zusätzliche Garantie eines Händlers oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit dem Kaufnachweis (Quittung) an die Verkaufsstelle zurückgeschickt werden, um Garantieansprüche geltend zu machen.

Modell: LME462 Seriennummer: Siehe Produktetikett Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.

• mit den Bestimmungen der folgenden anderen EGRichtlinien übereinstimmt:

• 2014/30/EU (EMV-Richtlinie)

• 2000/14/EG (Lärmrichtlinie) inkl. Änderungen

(2005/88/EG)

Darüber hinaus erklären wir, dass die folgenden (Teile/ Klauseln von) europäischen harmonisierten Normen verwendet wurden:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Gemessener Schallleistungspegel: 90,57 dB(A) Garantierter Schallleistungspegel: 94 dB(A)

Konformitätsbewertungsmethode nach Anhang VI der Richtlinie 2000/14/EG.

EG-Typgenehmigung nach 2000/14/EG: Intertek Testing & Certification Co., Ltd. (NB0359)

Ort, Datum: Changzhou, 20171207

Signature: Ted Qu, Qualitätsleiter

9 EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: Changzhou Globe Co., Ltd. Adresse: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

ne, Changzhou 213101 China.

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen berechtigt ist:

Name: Peter Söderström Adresse: Propellergatan 1, 211 15 Malmö, Sweden

Hiermit erklären wir, dass das Produkt

Kategorie Rasenmäher

Page 18

Page 19

Español

1 Descripción....................................2

1.1 Finalidad.....................................................2

1.2 Perspectiva general....................................2

2 Seguridad...................................... 2

3 Instalación..................................... 2

3.1 Desembalaje de la máquina.......................2

3.2 Desplegado del asa inferior........................2

3.3 Instalación del asa superior .......................3

3.4 Instalación del recogehierba...................... 3

3.5 Instalación del tapón de mulching.............. 3

3.6 Instalación del conducto de descarga

lateral..........................................................3

3.7 Ajuste de la altura de la cuchilla.................3

3.8 Instalación de la batería............................. 3

3.9 Retirada de la batería.................................3

4 Funcionamiento.............................3

4.1 Puesta en marcha de la máquina...............3

4.2 Detención de la máquina............................4

4.3 Funcionamiento del sistema de

autopropulsión............................................4

4.4 Vaciado del recogehierba...........................4

4.5 Funcionamiento en pendientes.................. 4

4.6 Consejos de uso.........................................4

5 Mantenimiento...............................5

5.1 Mantenimiento general...............................5

5.2 Lubricación................................................. 5

5.3 Sustitución de la cuchilla............................ 5

5.4 Almacenamiento de la máquina................. 5

6 Solución de problemas..................5

7 Datos técnicos...............................6

8 Garantía........................................ 6

9 Declaración de conformidad CE....7

Page 20

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para el corte de césped doméstico. La cuchilla de corte debe estar aproximadamente paralela al suelo. Las cuatro ruedas deben tocar el suelo mientras corta el césped.

1.2 PERSPECTIVA GENERAL

Figura 1-11.

Mando del asa

Asa inferior

Soporte

Asa superior

Perno

Mando

Recogehierba

Tapón de mulching

Conducto de descarga lateral

Puerta de descarga trasera

Asa del recogehierba

Gancho

Varilla de puerta

Asa del tapón de mulching

Conducto de descarga

Puerta de descarga lateral

Huecos

Articulación

Palanca de ajuste de altura

Puerta de la batería

Compartimento de la batería

Llave de seguridad

Botón de desbloqueo de la batería

Botón de puesta en marcha

Manillar

Interruptor de seguridad

Palanca de autopropulsión

Botón de control de velocidad

Cuchilla

Madera

Tornillo de montaje

Flechas

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

No cambie ni utilice accesorios que no sean los recomendados por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta que no haya montado todas las piezas.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del uso.

AVISO

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los reglamentos locales.

3.2 DESPLEGADO DEL ASA INFERIOR

Figura 2.

1. Tire de los mandos del asa y gírelos 90°.

2. Despliegue el asa inferior.

3. Alinee los mandos de las asas en una de las tres posiciones en los soportes.

4. Gire los mandos de las asas 90° hasta que encajen en los orificios de los soportes.

NOTA

Asegúrese de que los dos mandos de las asas estén en la misma posición.

2 SEGURIDAD

AVISO

Asegúrese de seguir/respetar todas las instrucciones de seguridad.

AVISO

No dañe los cables cuando pliegue o despliegue el asa.

Page 21

Español

3.3 INSTALACIÓN DEL ASA SUPERIOR

Figura 3.

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los pernos por los orificios.

3. Apriete los mandos en los pernos.

4. Realice la misma operación en el otro lado.

3.4 INSTALACIÓN DEL RECOGEHIERBA

Figura 4.

1. Retire el tapón de mulching.

2. Retire el conducto de descarga lateral.

3. Abra la puerta de descarga trasera y sujétela.

4. Sostenga el recogehierba por el asa y enganche los

ganchos en la varilla de la puerta.

5. Cierre la puerta de descarga trasera.

3.5 INSTALACIÓN DEL TAPÓN DE MULCHING

Figura 5.

1. Retire el recogehierba.

2. Abra la puerta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo

en el conducto de descarga.

4. Cierre la puerta de descarga trasera.

2. Tire hacia delante de la palanca de ajuste de altura para disminuir la altura de la cuchilla.

3.8 INSTALACIÓN DE LA BATERÍA

Figura 8.

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del manual de la batería y el cargador.

NOTA

La máquina tiene una función de interruptor automático que permite que la otra batería funcione cuando la primera no puede funcionar.

1. Abra la puerta de la batería.

2. Alinee las nervaduras de elevación de la batería con las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la puerta de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de seguridad.

3.6 INSTALACIÓN DEL CONDUCTO DE DESCARGA LATERAL

Figura 6.

PRECAUCIÓN

Cuando utilice el conducto de descarga lateral,

• no instale el recogehierba.

• mantenga instalado el tapón de mulching.

1. Abra la puerta de descarga lateral y sujétela.

2. Alinee los huecos del conducto de descarga lateral

debajo de la articulación.

3. Cierre la puerta de descarga lateral.

3.7 AJUSTE DE LA ALTURA DE LA CUCHILLA

La máquina puede ajustarse a distintas alturas de cuchilla.

Figura 7.

1. Tire hacia atrás de la palanca de ajuste de altura

para aumentar la altura de la cuchilla.

3.9 RETIRADA DE LA BATERÍA

Figura 8.

1. Abra la puerta de la batería.

2. Retire la llave de seguridad.

3. Pulse y mantenga pulsado el botón de desbloqueo de la batería.

4. Retire la batería de la máquina.

4 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 9.

1. Introduzca la llave de seguridad.

2. Pulse y mantenga pulsado el botón de puesta en marcha.

Page 22

Español

3. Mientras mantiene pulsado el botón de puesta en marcha, tire del interruptor de seguridad en la dirección del manillar.

4. Suelte el botón de puesta en marcha para poner en marcha la máquina.

Arranque suave Esta máquina de ion de litio tiene una función de

"arranque suave". Cuando enciende la máquina, esta alcanza la velocidad

máxima después de aproximadamente 3 segundos.

NOTA

Si la máquina no se pone en marcha, retire la batería y examine la plataforma del cortacésped para asegurarse de que:

• no haya hierba atrapada en la cuchilla.

• la cuchilla pueda girar libremente a mano.

4.2 DETENCIÓN DE LA MÁQUINA

Figura 9.

1. Suelte el interruptor de seguridad para detener la máquina.

AVISO

Espere hasta que las cuchillas se detengan por completo antes de volver a poner en marcha la máquina. No apague y encienda la máquina rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras finalizar el trabajo.

4.3 FUNCIONAMIENTO DEL SISTEMA

DE AUTOPROPULSIÓN

Figura 9.

1. Ponga en marcha la máquina.

2. Mientras mantiene pulsado el interruptor de seguridad, tire de la palanca de autopropulsión en la dirección del manillar.

3. Sujete el interruptor de seguridad y la palanca de autopropulsión al mismo tiempo con la mano derecha.

4. Ajuste el botón de control de velocidad con la mano izquierda.

• Empuje el botón de control de velocidad en la

dirección del símbolo del puma para aumentar la velocidad.

• Tire del botón de control de velocidad en la

dirección del símbolo de la tortuga para disminuir la velocidad.

5. Suelte la palanca de autopropulsión para cerrar el sistema de autopropulsión.

4.4 VACIADO DEL RECOGEHIERBA

Figura 10.

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la puerta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y desengánchelo de la varilla de la puerta.

6. Cierre la puerta de descarga trasera.

7. Vacíe el recogehierba.

4.5 FUNCIONAMIENTO EN

PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior a 15°. Si no está cómodo, no siegue en una pendiente.

AVISO

Mantenga una velocidad de autopropulsión baja cuando siegue en una pendiente.

• No suba y baje en una pendiente cuando siegue la superficie de la misma. Tenga cuidado al cambiar de dirección en una pendiente.

• Supervise los orificios, surcos, piedras y otros objetos ocultos que pueden hacer que se caiga. Elimine todos los obstáculos como piedras y ramas de árboles.

• Asegúrese de tener un equilibrio estable. Si pierde el equilibrio, suelte el interruptor de seguridad inmediatamente.

• No siegue cerca de precipicios, zanjas o terraplenes.

4.6 CONSEJOS DE USO

• No incline la máquina cuando la arranque.

•

No ponga las manos o los pies cerca o debajo de las partes móviles.

• Mantenga el conducto descarga desobstruido.

•

No corte la hierba mojada.

• Utilice una altura más elevada de la cuchilla para la hierba espesa o reciente.

• Limpie la parte inferior del chasis del cortacésped después de usarlo. Retire los restos de hierba, las hojas, la suciedad y demás escombros.

Page 23

Español

5 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros derivados del petróleo toquen las piezas de plástico. Las sustancias químicas pueden dañar el plástico y hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la carcasa o los componentes de plástico.

5.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para comprobar si hay piezas dañadas, ausentes o sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice agua.

5.2 LUBRICACIÓN

Aplique una cantidad suficiente de lubricante de alta calidad a todos los rodamientos. No es necesario lubricar más los rodamientos en condiciones de funcionamiento habituales.

AVISO

No lubrique los componentes de las ruedas. La lubricación puede dañar los componentes de las ruedas durante el funcionamiento.

5.3 SUSTITUCIÓN DE LA CUCHILLA

Figura 11.

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de la cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que las cuchillas se detengan por completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el movimiento de la cuchilla.

6. Retire el tornillo de montaje con una llave o una llave de tubo.

7. Retire la cuchilla.

8. Instale la cuchilla nueva. Asegúrese de que las flechas se acoplen en los orificios de la cuchilla.

9. Coloque el tornillo de montaje y apriételo.

5.4 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando almacene la máquina.

• Asegúrese de que la máquina no tenga piezas sueltas o dañadas. Si es necesario, siga estos pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a la máquina.

6 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución El asa no está

en posición.

Los pernos no se han acoplado correctamente.

Ajuste la altura del asa y asegúrese de que los mandos y los pernos se hayan alineado correctamente.

Page 24

Español

Problema Posible causa Solución La máquina no

se pone en marcha.

La máquina corta la hierba irregularmente.

La función de mulching de la máquina no se realiza correctamente.

Es difícil empujar la máquina.

Hay una vibración elevada en la máquina.

La capacidad de la batería está baja.

El interruptor de seguridad está defectuoso.

La llave de la batería no se ha introducido.

El césped es agreste.

La altura de la cuchilla no se ha ajustado correctamente.

Hay recortes de hierba mojada adheridos a la plataforma.

Falta el tapón de mulching.

La hierba está demasiado alta o la altura de la cuchilla es demasiado baja.

El recogehierba y la cuchilla arrastran cuando se trabaja en hierba densa.

La cuchilla está desequilibrada y desgastada.

El eje del motor se ha doblado.

Cargue la batería.

Sustituya el interruptor de seguridad.

Introduzca la llave de la batería.

Examine la superficie de segado.

Mueva las ruedas a una posición más alta.

Espere hasta que la hierba se seque antes de segar.

Instale el tapón de mulching.

Aumente la altura de la cuchilla.

Vacíe los recortes de hierba del recogehierba.

Sustituya la cuchilla.

1. Detenga el motor.

2. Retire la llave de seguridad y la batería.

3. Desconecte la fuente de alimentación.

4. Inspeccione si hay daños.

5. Repare la máquina antes de volver a ponerla en marcha.

Problema Posible causa Solución La máquina se

detiene durante el segado.

* Si no puede encontrar la solución a estos problemas, vaya al centro de servicio.

La altura de la cuchilla es demasiado baja.

La batería se ha agotado.

Hay recortes de hierba adheridos a la plataforma o a la cuchilla.

La temperatura de funcionamiento de la máquina es demasiado alta.

Aumente la altura de la cuchilla.

Cargue la batería.

Retire la batería y compruebe la plataforma.

Deje enfriar la máquina.

7 DATOS TÉCNICOS

Tensión 48 V Velocidad sin carga 2800 / min Anchura de corte 460 mm Altura de corte 25 - 80 mm Velocidad autopropulsada 0,7-1,35 m/s Capacidad del recogehier-ba55 L

Peso (sin batería) 28,5 kg Nivel de presión acústica

medida Nivel de potencia acústica

garantizada Vibración < 5 m/s2, K = 1,5 Modelo de batería BAM701 y otras series

Modelo de cargador CAM805 y otras series

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

= 94 dB(A)

wA.d

BAM

CAM

8 GARANTÍA

(La totalidad de las condiciones de la garantía puede encontrarse en la página web de Powerworks)

La garantía de Powerworks es de 3 años para el producto y 2 años para las baterías (uso privado / del consumidor) a partir de la fecha de compra. Esta garantía cubre defectos de fabricación. Un producto defectuoso en garantía puede ser reparado o sustituido.

Page 25

Español

Una unidad que haya sido mal utilizada o utilizada de modo distinto al que se describe en el manual del propietario puede no tener derecho a garantía. El desgaste normal y las piezas de desgaste no están cubiertos por la garantía. La garantía original del fabricante no se ve afectada por ninguna garantía adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto de compra para reclamar la garantía, junto con el comprobante de compra (ticket).

9 DECLARACIÓN DE

CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre: Changzhou Globe Co., Ltd. Dirección: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

Nombre y dirección de la persona autorizada para compilar el archivo técnico:

Nombre: Peter Söderström Dirección: Propellergatan 1, 211 15 Malmö, Suecia

Por la presente declaramos que el producto

Categoría: Cortacésped Modelo: LME462 Número de serie: Véase la etiqueta de clasifica-

Año de construcción:

ne, Changzhou 213101 China.

ción del producto Véase la etiqueta de clasifica-

ción del producto

Aprobación de tipo CE según 2000/14/CE: Intertek Testing & Certification Co., Ltd. (NB0359)

Lugar, fecha: Changzhou, 20171207

Firma: Ted Qu, Director de calidad

• es conforme con las disposiciones pertinentes de la Directiva relativa a las máquinas (2006/42/CE).

• Directiva relativa a las emisiones sonoras (2000/14/CE) incl. modificaciones (2005/88/CE)

• Directiva CEM (2014/30/UE)

• Directiva relativa a las emisiones sonoras

(2000/14/CE) incl. modificaciones (2005/88/CE)

Adicionalmente, declaramos que se han utilizado las siguientes (partes/cláusulas de) las normas europeas armonizadas:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Nivel de potencia acústica medida: 90,57 dB(A) Nivel de potencia acústica garanti-

zada:

Método de evaluación de conformidad según el anexo VI / Directiva 2000/14/CE.

94 dB(A)

Page 26

Page 27

Italiano

1 Descrizione....................................2

1.1 Destinazione d'uso..................................... 2

1.2 Panoramica................................................ 2

2 Sicurezza.......................................2

3 Installazione.................................. 2

3.1 Disimballaggio dell'apparecchio................. 2

3.2 Apertura del manubrio inferiore..................2

3.3 Installazione dell'impugnatura

superiore ................................................... 3

3.4 Installazione del contenitore dell'erba........ 3

3.5 Installazione dell'accessorio per

pacciamatura..............................................3

3.6 Installazione dello scivolo di scarico

laterale........................................................3

3.7 Impostazione dell'altezza di taglio..............3

3.8 Installazione del gruppo batteria................ 3

3.9 Rimozione del gruppo batteria................... 3

4 Utilizzo...........................................4

4.1 Avvio dell'apparecchio................................4

4.2 Arresto dell'apparecchio.............................4

4.3 Funzionamento del sistema di

avanzamento automatico........................... 4

4.4 Svuotare il sacco di raccolta.......................4

4.5 Utilizzo su terreni in pendenza................... 4

4.6 Suggerimenti per l'uso................................4

5 Manutenzione................................5

5.1 Manutenzione generale..............................5

5.2 Lubrificazione............................................. 5

5.3 Sostituzione della lama.............................. 5

5.4 Conservazione dell'apparecchio.................5

6 Risoluzione dei problemi............... 5

7 Specifiche tecniche....................... 6

8 Garanzia........................................6

9 Dichiarazione di conformità CE..... 7

Page 28

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in ambienti domestici. La lama deve essere circa parallela al terreno. Tutte le quattro ruote devono essere a contatto con il terreno durante il taglio.

1.2 PANORAMICA

Figure 1-11

Manopola del manubrio

Manubrio inferiore

Supporto

Manubrio superiore

Bullone

Manopola

Contenitore di raccolta

Accessorio per pacciamatura

Scivolo di scarico laterale

Sportello dello scarico posteriore

Impugnatura del contenitore dell'erba

Gancio

Perno dello sportello

Impugnatura dell'accessorio per pacciamatura

Scivolo di scarico

Sportello dello scarico laterale

Rientranze

Perno

Leva di regolazione dell'altezza di taglio

Sportello del vano batteria

Vano batteria

Chiave di sicurezza

Pulsante di rilascio della batteria

Pulsante di avvio

Impugnatura del manubrio

Barra di avanzamento

Leva di avanzamento automatico

Selettore della velocità

Lama

Legno

Vite di fissaggio

Frecce

2 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 INSTALLAZIONE

AVVERTIMENTO

Non modificare o installare accessori non raccomandati dal costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria finché l'assemblaggio non è terminato.

3.1 DISIMBALLAGGIO DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio prima dell'uso.

AVVERTIMENTO

• Se uno o più componenti sono danneggiati, non usare l'apparecchio.

• Se uno o più componenti sono mancanti, non usare l'apparecchio.

• In caso di componenti danneggiati o mancanti, contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative locali.

3.2 APERTURA DEL MANUBRIO

INFERIORE

Figura 2.

1. Tirare e ruotare le manopole del manubrio a 90°.

2. Aprire il manubrio inferiore.

3. Allineare le manopole del manubrio con una delle tre posizioni sui supporti.

4. Ruotare le manopole del manubrio a 90° finché non si incastrano nei fori dei supporti.

NOTA

Assicurarsi che le due manopole del manubrio siano nella stessa posizione.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante l'apertura o la chiusura del manubrio.

Page 29

Italiano

3.3 INSTALLAZIONE DELL'IMPUGNATURA SUPERIORE

Figura 3.

1. Allineare i fori sul manubrio superiore e sul

manubrio inferiore.

2. Inserire i bulloni attraverso i fori.

3. Serrare le manopole sui bulloni.

4. Ripetere questa operazione sull'altro lato.

3.4 INSTALLAZIONE DEL CONTENITORE DELL'ERBA

Figura 4.

1. Rimuovere l'accessorio per pacciamatura

2. Rimuovere lo scivolo di scarico laterale.

3. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

4. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci al perno dello sportello.

5. Chiudere lo sportello dello scarico posteriore.

3.5 INSTALLAZIONE DELL'ACCESSORIO PER PACCIAMATURA

Figura 5.

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e inserilo nello scivolo di scarico.

4. Chiudere lo sportello dello scarico posteriore.

3.6 INSTALLAZIONE DELLO SCIVOLO DI SCARICO LATERALE

Figura 6.

AVVERTENZA

Durante l'uso dello scivolo di scarico laterale,

• non installare il contenitore dell'erba;

• mantenere installato l'accessorio per pacciamatura.

1. Aprire lo sportello dello scarico laterale e tenerlo aperto.

2. Allineare le rientranze dello scivolo di scarico laterali sotto il perno.

3. Chiudere lo sportello dello scarico laterale.

3.7 IMPOSTAZIONE DELL'ALTEZZA DI TAGLIO

Il tosaerba è dotato di diverse altezze di taglio.

Figura 7.

1. Tirare la leva di regolazione dell'altezza all'indietro

per aumentare l'altezza di taglio.

2. Tirare la leva di regolazione dell'altezza in avanti per

ridurre l'altezza di taglio.

3.8 INSTALLAZIONE DEL GRUPPO BATTERIA

Figura 8.

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono danneggiati, sostituirli.

•

Arrestare l'apparecchio e attendere che il motore si arresti prima di installare o rimuovere il gruppo batteria.

• Leggere, comprendere e rispettare le istruzioni riportate nel manuale della batteria e del caricabatteria.

NOTA

L'apparecchio è dotato di una funzione automatica che attiva l'altra batteria quando la prima non funziona.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non si blocca in posizione.

4. Deve emettere un "clic".

5. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene inserita la chiave di sicurezza.

3.9 RIMOZIONE DEL GRUPPO

BATTERIA

Figura 8.

1. Aprire lo sportello del vano batteria.

2. Rimuovere la chiave di sicurezza.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere il gruppo batteria dall'apparecchio.

Page 30

Italiano

4 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

4.1 AVVIO DELL'APPARECCHIO

Figura 9.

1. Inserire la chiave di sicurezza.

2. Tenere premuto il pulsante di avvio.

3. Tenendo premuto il pulsante di avvio, tirare la barra di avanzamento verso l'impugnatura del manubrio.

4. Rilasciare il pulsante di avvio per avviare l'apparecchio.

Soft-Start Questo apparecchio a batteria Li-ion è dotato di

funzione "soft-start". Dopo l'avvio, l'apparecchio raggiunge la massima

velocità dopo circa 3 secondi.

NOTA

Se l'apparecchio non si avvia, rimuovere il gruppo batteria e ispezionare l'unità tosaerba per assicurarsi che:

• l'erba non si incastri nella lama;

• la lama ruoti liberamente dopo averla spinta a mano.

4.2 ARRESTO DELL'APPARECCHIO

Figura 9.

1. Rilasciare la barra di avanzamento per arrestare l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente prima di riavviare l'apparecchio. Non accendere e spegnere l'apparecchio in rapida successione.

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo batteria al termine dell'uso.

4.3 FUNZIONAMENTO DEL SISTEMA

DI AVANZAMENTO AUTOMATICO

Figura 9.

1. Avviare l'apparecchio.

2. Tenendo la barra di avanzamento, spingere la leva di avanzamento automatico verso l'impugnatura del manubrio.

3. Tenere la barra di avanzamento e la leva di avanzamento automatico contemporaneamente con la mano destra.

4. Regolare la velocità con l'apposito selettore con la mano sinistra.

• Portare il selettore di velocità verso il simbolo

della pantera per aumentare la velocità.

• Portare il selettore di velocità verso il simbolo del

tartaruga per diminuire la velocità.

5. Rilasciare la leva di avanzamento automatico per disattivare il sistema di avanzamento automatico.

4.4 SVUOTARE IL SACCO DI

RACCOLTA.

Figura 10.

1. Arrestare l'apparecchio

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

4. Aprire lo sportello dello scarico posteriore e tenerlo aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura e sganciarlo dal perno dello sportello.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

4.5 UTILIZZO SU TERRENI IN

PENDENZA

AVVERTIMENTO

Non usare l'apparecchio su terreni con pendenza superiore a 15°. Se non ci si sente sicuri, non usare l'apparecchio su terreni in pendenza.

AVVERTIMENTO

Mantenere una velocità ridotta in caso di avanzamento automatico su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre perpendicolarmente alla discesa, mai verso l'alto o verso il basso. Prestare attenzione quando si cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, pietre e altri oggetti nascosti che possono causare cadute. Rimuovere tutti gli ostacoli come pietre e rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde l'equilibrio, rilasciare immediatamente la barra di avanzamento.

• Non usare l'apparecchio in prossimità di fossati, discese ripide o scarpate.

4.6 SUGGERIMENTI PER L'USO

• Non inclinare l'apparecchio durante l'avvio.

Page 31

Italiano

• Non posizionare mani o piedi in prossimità o sotto le parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo ogni utilizzo. Rimuovere residui di erba, foglie, sporcizia e altri detriti.

5 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba, foglie o grasso in eccesso.

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con olio dei freni, benzina e materiali a base di petrolio. Gli agenti chimici possono danneggiare la plastica e renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti in plastica.

5.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e cappucci per assicurarsi che non siano danneggiati, mancanti o allentati.

•

Serrare correttamente tutti i dispositivi di fissaggio e i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non usare acqua.

5.2 LUBRIFICAZIONE

Applicare una quantità sufficiente di lubrificante di alta qualità su tutti i cuscinetti. In condizioni di utilizzo normale non è necessaria alcuna lubrificazione aggiuntiva sui cuscinetti.

AVVERTIMENTO

Non lubrificare i componenti delle ruote. Il lubrificante può danneggiare i componenti delle ruote durante l'uso.

5.3 SOSTITUZIONE DELLA LAMA

Figura 11.

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno alla lama prima di toccarla.

1. Arrestare l'apparecchio.

2. Assicurarsi che le lame siano completamente ferme.

3. Rimuovere la chiave di sicurezza e il gruppo batteria.

4. Posizionare l'apparecchio su un lato.

5. Usare un pezzo di legno per bloccare il movimento della lama.

6. Rimuovere la vite di fissaggio con una chiave o una chiave a tubo.

7. Rimuovere la lama.

8. Installare la lama nuova. Assicurarsi che le frecce si incastrino nei fori della lama.

9. Infilare la vite di fissaggio e serrarla.

5.4 CONSERVAZIONE

DELL'APPARECCHIO

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti allentate o danneggiate. Se necessario, procedere come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non si avvicinino all'apparecchio.

6 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione Il manubrio non

è in posizione.

I bulloni non sono posizionati correttamente.

Regolare l'altezza del manubrio e assicurarsi che le manopole e i bulloni siano allineati correttamente.

Page 32

Italiano

Problema Possibile causa Soluzione L'apparecchio

non si avvia.

L'apparecchio non taglia l'erba in modo uniforme.

L'apparecchio non esegue una corretta pacciamatura.

L'apparecchio è difficile da spingere.

L'apparecchio presenta forti vibrazioni.

Il gruppo batteria è scarico.

La barra di avanzamento è difettosa.

La chiave della batteria non è stata inserita.

Il prato è accidentato.

L'altezza di taglio non è impostata correttamente.

Sulla parte inferiore dell'unità tosaerba sono presenti residui di erba bagnata.

L'accessorio per pacciamatura è assente.

L'erba è troppo alta, o l'altezza di taglio è troppo bassa.

Il contenitore dell'erba e la lama vengono trascinati dall'erba folta.

La lama è sbilanciata e usurata.

L'albero motore è piegato.

Ricaricare il gruppo batteria.

Sostituire la barra di avanzamento.

Inserire la chiave della batteria.

Ispezionare l'area di taglio.

Portare le ruote in una posizione superiore.

Attendere che l'erba si asciughi prima di tagliarla.

Installare l'accessorio per pacciamatura.

Aumentare l'altezza di taglio.

Svuotare il contenitore dell'erba.

Sostituire la lama.

1. Arrestare il motore.

2. Rimuovere la chiave di sicurezza e il gruppo batteria.

3. Scollegare il cavo di alimentazione dalla presa di corrente.

Verificare l'assenza di danni.

5. Riparare l'apparecchio prima di riavviarlo.

Problema Possibile causa Soluzione L'apparecchio si

arresta durante il taglio.

* Se non è possibile trovare la soluzione al proprio problema, recarsi presso un centro di assistenza.

L'altezza di taglio è troppo bassa.

Il gruppo batteria è scarico.

Sull'unità tosaerba o sulla lama sono presenti residui di erba.

La temperatura di funzionamento dell'apparecchio è troppo alta.

Aumentare l'altezza di taglio.

Ricaricare il gruppo batteria.

Rimuovere il gruppo batteria e controllare l'unità tosaerba.

Lasciare raffreddare l'apparecchio.

7 SPECIFICHE TECNICHE

Tensione 48 V Velocità a vuoto 2800 / min Ampiezza di taglio 460 mm Altezza di taglio 25 - 80 mm Velocità di avanzamento

automatico Capacità del contenitore

dell'erba Peso (senza gruppo batte-

ria) Livello di pressione sono-

ra misurato Livello di potenza sonora

misurato Livello di potenza sonora

garantito Vibrazioni < 5 m/s2 , K = 1,5 Modello batteria BAM701 e altre serie BAM Modello caricabatteria CAM805 e altre serie

0,7-1,35 m/s

55 L

28,5 kg

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

= 94 dB(A)

wA.d

CAM

8 GARANZIA

(I termini e le condizioni integrali della garanzia sono consultabili sul Powerworks sito web.)

. Powerworks offre una garanzia di 3 anni per il prodotto e di 2 anni per le batterie (uso domestico/privato) dalla data di acquisto. La garanzia copre i difetti di fabbricazione. I prodotti difettosi in garanzia possono essere riparati o sostituiti. L'uso del prodotto in modo improprio o diverso da come descritto nel manuale di

Page 33

Italiano

istruzioni può invalidare la garanzia. La normale usura del prodotto e degli accessori non è coperta dalla garanzia. La garanzia del fabbricante non è influenzata da eventuali garanzie supplementari offerte dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i prodotti difettosi devono essere riportati presso il punto vendita insieme alla prova di acquisto (ricevuta).

9 DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante

Nome: Changzhou Globe Co., Ltd. Indirizzo: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

Nome e indirizzo della persona autorizzata a compilare il fascicolo tecnico

Nome: Peter Söderström Indirizzo: Propellergatan 1, 211 15 Malmö, Svezia

Con la presente si dichiara che il prodotto

Categoria: Tosaerba Modello: LME462 Numero di serie: consultare la targa del prodotto Anno di fabbricazio-

ne:

ne, Changzhou 213101 Cina

consultare la targa del prodotto

Luogo, data:Changzhou, 20171207

Firma: Ted Qu, Direttore Qualità

• è conforme ai requisiti della direttiva Macchine 2006/42/EC;

• è conforme ai requisiti delle seguenti direttive europee:

• 2014/30/EU (direttiva EMC);

• 2000/14/EC (direttiva Rumorosità) incl.

modifiche (2005/88/EC).

Inoltre, si dichiara di aver utilizzato i seguenti (parti/ clausole degli) standard armonizzati europei:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Livello di potenza sonora misurato: 90,57 dB(A) Livello di potenza sonora garantito: 94 dB(A)

Metodo di valutazione della conformità conforme all'allegato VI della direttiva 2000/14/EC.

Certificazione CE di tipo conforme a 2000/14/EC: Intertek Testing & Certification Co., Ltd. (NB0359)

Page 34

Page 35

Français

1 Description.................................... 2

1.1 Objet...........................................................2

1.2 Aperçu........................................................2

2 Sécurité......................................... 2

3 Installation..................................... 2

3.1 Déballage de la machine............................2

3.2 Dépliage de poignée inférieure.................. 2

3.3 Installation de poignée supérieure ............ 3

3.4 Installation de collecteur d'herbe................3

3.5 Installation de l'insert mulching...................3

3.6 Installation de rampe de décharge

latérale........................................................3

3.7 Réglage de hauteur de lame......................3

3.8 Installation de pack-batterie....................... 3

3.9 Retrait de pack-batterie.............................. 3

4 Fonctionnement.............................3

4.1 Démarrage de la machine.......................... 3

4.2 Arrêt de la machine.................................... 4

4.3 Action du système d'autopropulsion...........4

4.4 Vidage du collecteur d'herbe......................4

4.5 Travail en pente..........................................4

4.6 Conseils d'utilisation...................................4

5 Maintenance..................................5

5.1 Maintenance générale................................5

5.2 Lubrification................................................ 5

5.3 Remplacement de lame............................. 5

5.4 Stockage de la machine............................. 5

6 Dépannage....................................5

7 Données techniques......................6

8 Garantie.........................................6

9 Déclaration de conformité CE....... 6

Page 36

Français

1 DESCRIPTION

1.1 OBJET

Cette machine est destinée à la tonte du gazon domestique. La lame de coupe doit être approximativement parallèle au sol. Les quatre roues doivent toutes toucher le sol pendant la tonte.

1.2 APERÇU

Figure 1-11.

Molette de poignée

Poignée inférieure

Support

Poignée supérieure

Boulon

Molette

Collecteur d'herbe

Insert mulching

Rampe de décharge latérale

Trappe de décharge arrière

Poignée de collecteur d'herbe

Crochet

Tige de trappe

Poignée d'insert mulching

Rampe de décharge

Trappe de décharge latérale

Renfoncements

Pivot

Levier d'ajustement de hauteur

Porte de batterie

Compartiment de batterie

Clé de sécurité

Bouton de libération de batterie

Bouton de démarrage

Guidon

Interrupteur à étrier

Levier d'autopropulsion

Bouton de commande de vitesse

Lame

Bois

Vis de montage

Flèches

2 SÉCURITÉ

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

Ne modifiez et ne fabriquez pas des accessoires qui ne seraient pas recommandés par le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie avant d'avoir assemblé toutes les pièces.

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant son usage.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes, contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation dans la boîte.

3. Retirez toutes les pièces non-assemblées de la boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et l'emballage au rebut dans le respect de la réglementation locale.

3.2 DÉPLIAGE DE POIGNÉE

INFÉRIEURE

Figure 2.

1. Tirez et tournez les molettes de poignée à 90°.

2. Dépliez la poignée inférieure.

3. Alignez les molettes de poignée sur l'une des trois positions des supports.

4. Tournez les molettes de poignée à 90° pour les engager dans les orifices des supports.

REMARQUE

Assurez-vous que les deux molettes de poignée sont identiquement positionnées.

AVERTISSEMENT

Assurez-vous d'effectuer /respecter toutes les instructions de sécurité.

AVERTISSEMENT

N'endommagez pas les câbles en pliant /dépliant la poignée.

Page 37

Français

3.3 INSTALLATION DE POIGNÉE SUPÉRIEURE

Figure 3.

1. Alignez les orifices de la poignée supérieure avec

ceux de la poignée inférieure.

2. Placez les boulons dans les orifices.

3. Serrez les molettes sur les boulons.

4. Faites de même pour l'autre côté.

3.4 INSTALLATION DE COLLECTEUR D'HERBE

Figure 4.

1. Retirez l'insert mulching.

2. Retirez la rampe de décharge latérale.

3. Ouvrez la trappe de décharge arrière sans la

relâcher.

4. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets dans la tige de trappe.

5. Fermez la trappe de décharge arrière.

3.5 INSTALLATION DE L'INSERT MULCHING

Figure 5.

1. Retirez le collecteur d'herbe.

2. Ouvrez la trappe de décharge arrière sans la

relâcher.

3. Tenez l'insert mulching par sa poignée et installez-le

dans la rampe de décharge.

4. Fermez la trappe de décharge arrière.

3.6 INSTALLATION DE RAMPE DE DÉCHARGE LATÉRALE

Figure 6.

AVERTISSEMENT

Lorsque vous utilisez la rampe de décharge latérale,

• n'installez pas le collecteur d'herbe.

• maintenez l'insert mulching en place.

1. Ouvrez la trappe de décharge latérale sans la

relâcher.

2. Alignez les encoches dans la rampe de décharge

latérale sous le pivot.

3. Fermez la trappe de décharge latérale.

3.7 RÉGLAGE DE HAUTEUR DE LAME

La machine peut être réglée sur différentes hauteurs de lame.

Figure 7.

1. Tirez le levier d'ajustement de hauteur en arrière pour augmenter la hauteur de la lame.

2. Tirez le levier d'ajustement de hauteur en avant pour réduire la hauteur de la lame.

3.8 INSTALLATION DE PACK-

BATTERIE

Figure 8.

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé, remplacez-le.

• Arrêtez la machine et attendez que le moteur s'arrête avant d'installer ou de retirer le packbatterie.

• Lisez, apprenez et appliquez les instructions du manuel de batterie et de chargeur.

REMARQUE

La machine comporte une fonction d'interrupteur automatique qui enclenche la seconde batterie lorsque l'autre est épuisée.

1. Ouvrez la porte de batterie.

2. Alignez les ailettes de levage sur le pack-batterie avec les rainures dans le compartiment de batterie.

3. Poussez le pack-batterie dans le compartiment de batterie jusqu'à le verrouiller en place.

4. Au clic audible, le pack-batterie est installé.

5. Fermez la porte de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez la clé de sécurité.

3.9 RETRAIT DE PACK-BATTERIE

Figure 8.

1. Ouvrez la porte de batterie.

2. Retirez la clé de sécurité.

3. Appuyez sur le bouton de libération de batterie sans le relâcher.

4. Retirez le pack-batterie de la machine.

4 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

4.1 DÉMARRAGE DE LA MACHINE

Figure 9.

1. Insérez la clé de sécurité.

Page 38

Français

2. Appuyez sur le bouton de démarrage sans le relâcher.

3. Tout en maintenant le bouton de démarrage, tirez sur l'interrupteur à étrier dans le sens de la barre de poignée.

4. Relâchez le bouton de démarrage afin de démarrer la machine.

Démarrage à froid Cette machine Li-ion bénéficie d'une fonctionnalité de

"démarrage à froid". Lorsque vous démarrez la machine, elle passe à plein

régime environ en 3 secondes.

REMARQUE

Si la machine ne démarre pas, retirez le pack-batterie et vérifiez les points suivants sur le carter de tondeuse :

• l'herbe n'est pas piégée sur la lame.

• la lame tourne librement à la main.

4.2 ARRÊT DE LA MACHINE

Figure 9.

1. Relâchez l'interrupteur à étrier pour arrêter la machine.

AVERTISSEMENT

Attendez l'arrêt complet des lames avant de redémarrer la machine. N'effectuez pas un cycle rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le pack-batterie une fois le travail terminé.

4.3 ACTION DU SYSTÈME

D'AUTOPROPULSION

Figure 9.

1. Démarrez la machine.

2. Tout en tenant l'interrupteur à étrier, poussez le levier d'autopropulsion dans le sens du guidon.

3. Tenez l'interrupteur à étrier et le levier d'autopropulsion simultanément de votre main droite.

4. Ajustez le bouton de commande de vitesse de votre main gauche.

• Poussez le bouton de commande de vitesse

dans le sens du symbole de Cougar pour accélérer.

• Tirez le bouton de commande de vitesse dans le

sens du symbole de Tortue pour ralentir.

5. Relâchez le levier d'autopropulsion pour fermer le système d'autopropulsion.

4.4 VIDAGE DU COLLECTEUR

D'HERBE

Figure 10.

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

4. Ouvrez la trappe de décharge arrière sans la relâcher.

5. Tenez le collecteur d'herbe par sa poignée et décrochez-le de la tige de trappe.

6. Fermez la trappe de décharge arrière.

7. Videz le collecteur d'herbe.

4.5 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur les pentes inclinées au-delà de 15°. Si vous n'êtes pas à votre aise, ne tondez pas sur une pente.

AVERTISSEMENT

Pour une tonte en pente, maintenez une vitesse d’autopropulsion basse.

• Ne montez et ne descendez pas une pente si vous tondez transversalement à la pente. Attention aux changements de direction en pente.

• Faites attention aux trous, ornières, rochers et autres objets masqués pouvant vous faire chuter. Retirez tous les obstacles comme les pierres et les branches d'arbre.

• Assurez-vous de rester bien campé. En cas de déséquilibre, relâchez immédiatement l'interrupteur à étrier.

• Ne tondez pas à proximité des pentes prononcées, fossés ou remblais.

4.6 CONSEILS D'UTILISATION

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou sous les pièces en rotation.

Préservez la propreté de la rampe de décharge.

•

Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après chaque usage. Retirez les résidus herbeux, feuilles, salissures et autres débris.

Page 39

Français

5 MAINTENANCE

AVERTISSEMENT

Retirez la clé de sécurité et le pack-batterie de la machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le pack-batterie de l'herbe, des feuilles et de l'excès de graisse.

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et les substances à base de pétrole toucher les pièces en plastique. Les produits chimiques peuvent endommager le plastique et rendre son entretien impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants sur les composants ou le boîtier en plastique.

5.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour identifier les pièces endommagées, manquantes ou desserrées ainsi les vis, écrous, boulons et bouchons.

•

Serrez correctement toutes les fixations et bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez pas d'eau.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon autour de la lame si vous la touchez.

1. Arrêtez la machine.

2. Assurez-vous que les lames sont complètement arrêtées.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Utilisez un morceau de bois afin d'éviter tout mouvement de la lame.

6. Retirez la vis de montage avec une clé ou une douille.

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les flèches s'engagent dans les orifices de la lame.

9. Installez la vis de montage et serrez-la.

5.4 STOCKAGE DE LA MACHINE

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque vous rangez la machine.

• Assurez-vous que la machine ne présente aucune pièce endommagée ou manquante. Si nécessaire, suivez ces étapes /instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas s'approcher de la machine.

6 DÉPANNAGE

5.2 LUBRIFICATION

Appliquez une quantité suffisante de lubrifiant de qualité supérieure sur tous les roulements. Aucune lubrification additionnelle des roulements n'est nécessaire sous des conditions de travail normales.

AVERTISSEMENT

Ne lubrifiez pas les composants de roue. La lubrification risque d'endommager les composants de roue durant le travail.

5.3 REMPLACEMENT DE LAME

Figure 11.

AVERTISSEMENT

Utilisez uniquement des lames de remplacement agréées.

Problème Cause possible Solution La poignée n'est

pas positionnée.

La machine ne démarre pas.

Les boulons sont mal engagés.

La capacité de la batterie est faible.

L'interrupteur à étrier est défectueux.

La clé de batterie n'est pas insérée.

Ajustez la hauteur de la poignée et assurezvous que les molettes et boulons sont correctement alignés.

Chargez le packbatterie.

Remplacez l'interrupteur à étrier.

Insérez la clé de batterie.

Page 40

Français

Problème Cause possible Solution La machine ne

tond pas l'herbe uniformément.

Le mulching de la machine est incorrect.

La machine est dure à pousser.

La machine présente des vibrations élevées.

La machine s'arrête pendant la tonte.

L'herbe est difficile.

La hauteur de la lame est mal réglée.

Des touffes d'herbe mouillée adhèrent sur le carter.

L'insert mulching manque.

L'herbe est trop haute ou la lame est trop basse.

Le collecteur d'herbe et la lame ont du mal avec l'herbe épaisse.

La lame est déséquilibrée et usée.

L'arbre du moteur est déformé.

La lame est trop basse.

Le pack-batterie est épuisé.

Des touffes d'herbe adhèrent sur le carter ou la lame.

La température de fonctionnement de la machine est trop élevée.

Examinez la zone de tonte.

Positionnez les roues plus haut.

Attendez que l'herbe sèche avant de tondre.

Installez l'insert mulching.

Augmentez la hauteur de lame.

Videz les touffes d'herbe du collecteur d'herbe.

Remplacez la lame.

1. Arrêtez le moteur.

2. Retirez la clé de sécurité et le pack-batterie.

3. Déconnectez la source d'alimentation.

4. Recherchez les dommages.

5. Réparez la machine avant de la redémarrer.

Augmentez la hauteur de lame.

Chargez le packbatterie.

Retirez le packbatterie et observez le carter.

Refroidissez la machine.

* Si vous ne trouvez aucune solution à ces problèmes, rendez-vous au centre d'entretien.

7 DONNÉES TECHNIQUES

Tension 48 V Vitesse à vide 2800 /min Largeur de coupe 460 mm Hauteur de coupe 25 - 80 mm Vitesse autopropulsée 0,7-1,35 m/s Capacité de collecteur

d'herbe Poids (sans pack-batterie) 28,5 kg Niveau de pression

acoustique mesuré Niveau de puissance

acoustique garanti Vibration < 5 m/s2, K = 1,5 Modèle de batterie BAM701 et autre séries

Modèle de chargeur CAM805 et autres séries

55 L

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

= 94 dB(A)

wA.d

BAM

CAM

8 GARANTIE

(Les conditions générales complètes de la garantie se trouvent sur la page Web de Powerworks)

La garantie Powerworks est de 3 ans sur le produit et de 2 ans sur les batteries (usage de consommateur / privé) à compter de la date d'achat. Cette garantie couvre les défauts de fabrication. Un produit défaillant sous garantie peut être réparé ou remplacé. La garantie d'une unité qui a fait l'objet d'abus ou d'un usage différent de celui décrit dans le manuel du propriétaire peut être refusée. L'usure normale et les pièces d'usure ne sont pas couvertes par la garantie. La garantie du fabricant d'origine n'est pas affectée par toute garantie additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat, accompagné de sa preuve d'achat (reçu), afin de prétendre à la garantie.

DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom : Changzhou Globe Co., Ltd.

Page 41

Français

Adresse : No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

Nom et adresse de la personne autorisée à compiler le dossier technique :

Nom : Peter Söderström Adresse : Propellergatan 1, 211 15 Malmö, Suède

Nous déclarons ici que le produit

Catégorie : Tondeuse à gazon Modèle : LME462 Numéro de série : Voir étiquette de caractéristiques

Année de construction :

• est en conformité avec les dispositions pertinentes

• est en conformité avec les dispositions des autres

En outre, nous déclarons que les (parties /clauses de) normes européennes harmonisées suivantes ont été appliquées :

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Niveau de puissance acoustique mesuré :

Niveau de puissance acoustique garanti :

ne, Changzhou 213101 Chine.

du produit Voir étiquette de caractéristiques

du produit

de la Directive Machine 2006/42/CE.

Directives CE suivantes :

• 2014/30/UE (Directive CEM)

• 2000/14/CE (Directive Bruit) modifications incluses (2005/88/CE)

3744; EN 55014-1; EN 55014-2, ISO 11094

90,57 dB(A)

94 dB(A)

Méthode d'appréciation de la conformité selon l'Annexe VI/ Directive 2000/14/CE.

Type CE homologué selon 2000/14/CE : Intertek Testing & Certification Co., Ltd. (NB0359)

Lieu et date : Changzhou, 20171207

Signature : Ted Qu, Directeur Qualité

Page 42

Page 43

Engels

1 Beschrijving................................... 2

1.1 Doel............................................................ 2

1.2 Overzicht.................................................... 2

2 Veiligheid.......................................2

3 Installatie....................................... 2

3.1 Pak de machine uit.....................................2

3.2 Vouw het onderste handvat open...............2

3.3 Installeer de bovenste handgreep .............3

3.4 Installeer de grasopvanger.........................3

3.5 Plaats de snipper-stekker...........................3

3.6 Plaats de zijkoker....................................... 3

3.7 Stel de meshoogte in..................................3

3.8 Het accupack installeren............................ 3

3.9 Het accupack verwijderen.......................... 3

4 Gebruik..........................................3

4.1 Start het gereedschap................................ 3

4.2 Stop het gereedschap................................ 4

4.3 Bedien het zelfaandrijvingssysteem........... 4

4.4 Maak de opvangzak leeg........................... 4

4.5 Gebruik op hellingen.................................. 4

4.6 Gebruikstips............................................... 4

5 Onderhoud.................................... 4

5.1 Algemeen onderhoud.................................5

5.2 Smering...................................................... 5

5.3 Vervang het mes........................................ 5

5.4 Het gereedschap opbergen........................5

6 Probleemoplossing........................5

7 Technische gegevens................... 6

8 Garantie.........................................6

9 EG conformiteitsverklaring............ 6

Page 44

Engels

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk grasmaaien. Het snijmes moet ongeveer evenwijdig aan de grond zijn. Alle vier de wielen moeten de grond raken terwijl u maait.

1.2 OVERZICHT

Afbeelding 1-11.

Handgreep knop

Onderste handgreep

Beugel

Bovenste handgreep

Bout

Draaiknop

Grasopvanger

Snipper-stekker

Zijkoker

Achterklep

Handgreep van de grasopvanger

Haak

Deurstang

Handgreep snipper-stekker

Afvoergoot

Zijkoker

Uitsparingen

Spil

Hendel voor de hoogteaanpassing

Accuklep

Accuvak

Veiligheidssleutel

Accuvrijgaveknop

Start-knop

Handgreep

Borgschakelaar

Hendel voor de zelfaandrijving

Snelheidsregelknop

Mes

Hout

Bevestigingsschroef

Pijlen

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u zich aan alle veiligheidsinstructies houdt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Vervang of maak geen accessoires die niet door de fabrikant worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin als u alle onderdelen hebt gemonteerd.

3.1 PAK DE MACHINE UIT

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor gebruik.

WAARSCHUWING

• Gebruik de machine niet als onderdelen beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u de machine niet gebruiken.

• Als de onderdelen beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

1. Open het pakket.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de doos.

Haal de machine uit de doos.

5. Voer de doos en verpakking af in overeenstemming met de plaatselijke voorschriften.

3.2 VOUW HET ONDERSTE HANDVAT

OPEN

Afbeelding 2.

1. Trek aan de hendelknoppen en draai ze 90°.

2. Vouw het onderste handvat open.

3. Plaats de hendelknoppen in één van de drie posities op de beugels.

4. Draai de hendelknoppen 90° totdat ze in de gaten van de beugels grijpen.

OPMERKING

Zorg ervoor dat de twee hendelknoppen zich in dezelfde positie bevinden.

WAARSCHUWING

Beschadig de kabels niet tijdens het uitklappen of inklappen van de handgreep.

Page 45

Engels

3.3 INSTALLEER DE BOVENSTE HANDGREEP

Afbeelding 3.

1. Breng de gaten van de bovenste handgreep in één

lijn met die van de onderste handgreep.

2. Steek de bouten door de gaten.

3. Draai de knoppen vast op de bouten.

4. Doe hetzelfde aan de andere kant.

3.4 INSTALLEER DE GRASOPVANGER

Afbeelding 4.

1. Verwijder de snipper-stekker.

2. Verwijder de zijkoker.

3. Open de achterklep en houd deze vast.

4. Houd de grasopvanger vast aan de handgreep en

bevestig de haken op de deurstang.

5. Sluit de achterklep.

3.5 PLAATS DE SNIPPER-STEKKER

Afbeelding 5.

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Houd de snipper-stekker aan de greep vast en

plaats deze in de afvoergoot.

4. Sluit de achterklep.

3.6 PLAATS DE ZIJKOKER.

Afbeelding 6.

LET OP!

Wanneer u de zijkoker gebruikt,

• mag u de grasopvanger niet plaatsen.

• laat de snipper-stekker geïnstalleerd.

1. Open de klep voor de zijkoker en houd hem vast.

2. Breng de uitsparingen in één lijn met de zijkoker

onder de spil.

3. Sluit de klep van de zijkoker.

3.7 STEL DE MESHOOGTE IN

De meshoogte van het gereedschap kan op verschillende hoogtes worden ingesteld.

Afbeelding 7.

1. Trek de instelhendel voor de hoogte naar achteren

om de hoogte van het mes te vergroten.

2. Trek de instelhendel voor de hoogte naar voren om

de hoogte van het mes te verminderen.

3.8 HET ACCUPACK INSTALLEREN

Afbeelding 8.

WAARSCHUWING

• Als het accupack of de lader is beschadigd, dient u het accupack of de lader te vervangen.

• Stop het gereedschap en wacht tot de motor stopt voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding van de accu en de lader op.

OPMERKING

De machine heeft een automatische schakelfunctie waarmee de andere accu kan werken wanneer de eerste niet kan werken.

1. Open de deur voor de accu.

2. Breng de staafjes op het accupack in één lijn met de groeven op het accuvak-compartiment.

3. Duw het accupack in het accuvak-compartiment totdat het accupack op zijn plek vergrendelt.

4. Als u een klik hoort, is het accupack geïnstalleerd.

5. Sluit de deur voor de accu.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin steekt.

3.9 HET ACCUPACK VERWIJDEREN

Afbeelding 8.

1. Open de deur voor de accu.

2. Verwijder de veiligheidssleutel.

3. Houd de ontgrendelingsknop van het accupack ingedrukt.

4. Verwijder het accupack uit het gereedschap.

4 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

4.1 START HET GEREEDSCHAP

Afbeelding 9.

1. Plaats de veiligheidssleutel.

2. Druk de startknop en houd hem ingedrukt.

3. Terwijl u de startknop ingedrukt houdt, trekt u de borgschakelaar in de richting van de handgreep.

4. Laat de startknop los om het gereedschap te starten.

Zachte start

Page 46

Engels

Dit li-ion-gereedschap heeft een “zachte start”-functie. Als u de machine start, loopt hij na ongeveer 3

seconden met volle snelheid.

OPMERKING

Als de machine niet start, verwijdert u het accupack en controleert u de grasmaaier om ervoor te zorgen dat:

• er geen gras klem zit rondom het mes.

• het mes ongehinderd met de hand kan worden gedraaid.

4.2 STOP HET GEREEDSCHAP

Afbeelding 9.

1. Laat de borgschakelaar los om het gereedschap uit te schakelen.

WAARSCHUWING

Wacht totdat de messen volledig stoppen voordat u het gereedschap opnieuw start. Zet het gereedschap niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack nadat u klaar bent met de werkzaamheden.

4.3 BEDIEN HET

ZELFAANDRIJVINGSSYSTEEM

Afbeelding 9.

1. Start het gereedschap.

2. Terwijl u de borgschakelaar vasthoudt, drukt u de hendel voor de zelfaandrijving in de richting van de handgreep.

3. Houd de borgschakelaar en de hendel voor de zelfaandrijving gelijktijdig vast met de rechterhand.

4. Stel de snelheidsregelknop in met uw linkerhand.

• Druk de snelheidsregelknop in de richting van

het poemasymbool om de snelheid te verhogen.

• Trek de snelheidsregelknop in de richting van

het schildpadsymbool om de snelheid te verlagen.

5. Laat de hendel van de zelfaandrijving los om het zelfaandrijvingssysteem uit te schakelen.

4.4 MAAK DE OPVANGZAK LEEG

Afbeelding 10.

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en maak hem los van de deurstang.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

4.5 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan 15°. Als u zich niet op uw gemak voelt, maai dan niet op een helling.

WAARSCHUWING

Houd een lage snelheid van het zelfaandrijvingssysteem als u op een helling maait.

• Ga niet omhoog en omlaag op een helling wanneer u over het vlak van de helling maait. Wees voorzichtig als u de richting op een helling verandert.

• Houd de gaten, sporen, stenen en andere verborgen voorwerpen waardoor u kunt vallen in de gaten. Verwijder alle obstakels zoals stenen en takken.

• Zorg voor een stabiele stand. Als u niet in balans bent, laat dan onmiddellijk de borgschakelaar los.

• Maai niet in de buurt van steile hellingen, sloten of taluds.

4.6 GEBRUIKSTIPS

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik gras.

• Reinig de onderkant van de grasmaaier na elk gebruik. Verwijder grasresten, bladeren, verontreinigingen en ander vuil.

5 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras, bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

Page 47

Engels

LET OP!

Zorg dat de kunststof onderdelen niet in contact komen met remvloeistoffen, benzine of producten op basis van aardolie. Chemicaliën kunnen het kunststof beschadigen en het kunststof onbruikbaar maken.

LET OP!

Maak de kunststof behuizing of onderdelen niet schoon met agressieve oplosmiddelen of schoonmaakmiddelen.

5.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap op beschadigingen, missende of los zittende onderdelen zoals schroeven, moeren, bouten en doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek. Gebruik geen water.

5.2 SMERING

Breng een voldoende hoeveelheid hoogwaardig smeermiddel aan op alle lagers. Bij normale bedrijfsomstandigheden is geen lagersmering meer nodig.

WAARSCHUWING

Smeer de wielcomponenten niet. Smering kan schade aan de wielcomponenten veroorzaken tijdens het gebruik.

5.3 VERVANG HET MES

Afbeelding 11.

WAARSCHUWING

Gebruik alleen goedgekeurde vervangende messen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het mes als u het mes aanraakt.

1. Schakel het gereedschap uit.

2. Zorg ervoor dat de messen volledig stoppen.

3. Verwijder de veiligheidssleutel en het accupack.

4. Draai het gereedschap op de zijkant.

5. Gebruik een stuk hout om te voorkomen dat het mes beweegt.

6. Verwijder de montageschroef met een sleutel of contact.

7. Verwijder het mes.

8. Installeer het nieuwe mes. Zorg ervoor dat de pijlen in de gaten van het mes grijpen.

9. Breng de bevestigingsschroef aan en draai hem vast.

5.4 HET GEREEDSCHAP OPBERGEN

• Reinig het gereedschap vóór het opbergen.

• Zorg ervoor dat de motor niet heet is wanneer u het gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of beschadigde onderdelen heeft. Als het nodig is, voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het gereedschap kunnen komen.

6 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

De handgreep bevindt zich niet op de juiste positie.

Het gereedschap start niet.

Het gereedschap maait het gras ongelijk.

Het gereedschap versnippert niet goed.

zaak De bouten zijn

niet correct bevestigd.

De accu is bijna leeg.

De borgschakelaar is defect.

De accusleutel is niet geplaatst.

Het gazon is ruw.

De meshoogte is niet goed ingesteld.

Natte grassnippers blijven aan het gereedschap kleven.

De snipper-stekker ontbreekt.

Oplossing

Pas de hoogte van de handgreep aan en zorg ervoor dat de knoppen en bouten goed zijn uitgelijnd.

Laad het accupack op.

Vervang de borgschakelaar.

Plaats de accusleutel.

Bekijk het maaigebied.

Verplaats de wielen naar een hogere positie.

Wacht totdat het gras droog is voordat u het maait.

Plaats de snipper-stekker.

Page 48

Engels

Probleem Mogelijke oor-

Het gereedschap laat zich moeilijk duwen.

Het gereedschap trilt sterk.

Het gereedschap stopt tijdens het maaien.

* Als u de oplossing voor deze problemen niet kunt vinden, neem dan contact op met het servicecentrum.

zaak Het gras is te

hoog of de meshoogte is te laag.

De grasopvanger en het mes slepen in dik gras.

Het mes is uit balans en versleten.

De motoras is verbogen.

Het mes zit te laag.

Het accupack is ontladen.

Het gemaaide gras blijft kleven aan het gereedschap of het mes.

Bedrijfstemperatuur van het gereedschap is te hoog.

Oplossing

Vergroot de meshoogte.

Verwijder het gemaaide gras uit de grasopvanger.

Vervang het mes.

1. Stop de motor.

2. Verwijder de veiligheidssleutel en het accupack.

3. Koppel de stroombron los.

Controleer op beschadigingen.

5. Repareer het gereedschap voordat u het opnieuw start.

Vergroot de meshoogte.

Laad de accu op.

Verwijder het accupack en controleer het gereedschap.

Laat het gereedschap afkoelen.

7 TECHNISCHE GEGEVENS

Spanning 48 V Snelheid zonder belasting 2800 /min Maaibreedte 460 mm Maaihoogte 25 - 80 mm

Zelfaandrijving snelheid 0,7-1,35 m/s Grasopvangcapaciteit 55 L Gewicht ( zonder accu-

pack) Gemeten geluidsdrukni-

veau Gemeten geluidsvermo-

gensniveau Gewaarborgd geluidsver-

mogenniveau Trilling < 5 m/s2 , K = 1,5 Accumodel BAM701 en andere BAM-

Opladermodel CAM805 en andere CAM-

28,5 kg

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

= 94 dB(A)

wA.d

series

8 GARANTIE

(De volledige garantievoorwaarden zijn terug te vinden op de Powerworks website)

De Powerworks garantie bedraagt 3 jaar op het product en 2 jaar op batterijen (consument/privégebruik) vanaf de datum van aankoop. Deze garantie dekt fabricagefouten. Een defect product dat onder de garantie valt kan worden gerepareerd of vervangen. Een apparaat dat op andere manieren is misbruikt of op andere manieren is gebruikt dan beschreven in de gebruiksaanwijzing, kan worden uitgesloten van de garantie. Normale slijtage en aan slijtage onderhevige onderdelen vallen niet onder de garantie. De oorspronkelijke fabrieksgarantie wordt niet beïnvloed door enige aanvullende garantie die door een dealer of verkoper wordt geboden.

Een defect product moet worden geretourneerd naar het verkooppunt om aanspraak te maken op de garantie, samen met het aankoopbewijs (kassabon).

9 EG

CONFORMITEITSVERKLARING

Naam en adres van de fabrikant:

Naam: Changzhou Globe Co., Ltd. Adres: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

Naam en adres van de persoon bevoegd voor het samenstellen van het technisch bestand:

Naam: Peter Söderström Adres: Propellergatan 1, 211 15 Malmö, Zweden

Wij verklaren hierbij dat het product

ne, Changzhou 213101 China.

Page 49

Engels

Categorie: Grasmaaier Model: LME462 Serienummer: Zie typeplaatje van product Fabricagejaar: Zie typeplaatje van product

• in overeenstemming is met de relevante bepalingen inzake de machinerichtlijn 2006/42/EG.

• in overeenstemming is met de bepalingen van de volgende EC-richtlijnen:

• 2014/30/EU (EMC-richtlijn)

• 2000/14/EC (geluidsrichtlijn) incl. aanpassingen

(2005/88/EC)

Wij verklaren tevens dat de volgende (delen/clausules van) Europese geharmoniseerde normen werden gebruikt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Gemeten geluidsvermogensniveau: 90,57 dB(A) Gewaarborgd geluidsvermogensni-

veau:

Conformiteitsbeoordelingsmethode bij bijlage VI Richtlijn 2000/14/EC.

EG-typegoedkeuring volgens 2000/14/EG: Intertek Testing & Certification Co., Ltd. (NB0359)

Plaats, datum:Changzhou, 20171207

Handtekening: Ted Qu, Directeur kwaliteit

94 dB(A)

Page 50

Page 51

Suomi

1 Kuvaus.......................................... 2

1.1 Käyttötarkoitus............................................2

1.2 Yleiskatsaus............................................... 2

2 Turvallisuus................................... 2

3 Asennus........................................ 2

3.1 Pura kone pakkauksesta............................ 2

3.2 Taivuta alempi kahva auki..........................2

3.3 Ylemmän kahvan asentaminen ................. 2

3.4 Ruohonkerääjän asentaminen................... 3

3.5 Silppuriosan asentaminen.......................... 3

3.6 Sivussa olevan poistokourun

asentaminen...............................................3

3.7 Terän korkeuden säätäminen.....................3

3.8 Akun asentaminen......................................3

3.9 Akun irrottaminen....................................... 3

4 Käyttö............................................ 3

4.1 Käynnistä kone...........................................3

4.2 Koneen pysäyttäminen...............................4

4.3 Itseveto-ominaisuuden käyttäminen...........4

4.4 Ruohonkerääjän tyhjentäminen..................4

4.5 Rinteissä käyttäminen................................ 4

4.6 Käyttövinkkejä............................................ 4

5 Kunnossapito.................................4

5.1 Yleinen kunnossapito................................. 5

5.2 Voitelu........................................................ 5

5.3 Terän vaihtaminen......................................5

5.4 Koneen varastointi......................................5

6 Vianmääritys..................................5

7 Tekniset tiedot............................... 6

8 Takuu............................................ 6

9 EU-

vaatimustenmukaisuusvakuutu

s.....................................................6

Page 52

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden leikkaamiseen. Leikkuuterän on oltava suunnilleen maanpinnan suuntaisesti. Kaikkien neljän pyörän on kosketettava maata leikkaamisen aikana.

1.2 YLEISKATSAUS

Kuvat 1–11

Kahvan nuppi

Alempi kahva

Kiinnitin

Ylempi kahva

Pultti

Nuppi

Ruohonkerääjä

Silppuriosa

Sivussa oleva poistokouru

Takana oleva poistoluukku

Ruohonkerääjän kahva

Koukku

Luukun tanko

Silppuriosan kahva

Poistokouru

Sivussa oleva poistoluukku

Syvennykset

Nivel

Korkeuden säätövipu

Akkulokeron kansi

Akkulokero

Turva-avain

Akun vapautuspainike

Käynnistyspainike

Kahvatanko

Sankakytkin

Itsevetovipu

Nopeuden säätöpainike

Terä

Puu

Kiinnitysruuvi

Nuolet

2 TURVALLISUUS

VAROITUS

Varmista, että luet kaikki turvallisuusohjeet ja noudatat niitä.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Älä vaihda tai aseta lisävarusteita, joita valmistaja ei ole suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet koonnut kaikki osat.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota yhteys huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten mukaan.

3.2 TAIVUTA ALEMPI KAHVA AUKI

Kuva 2.

1. Vedä ja käännä kahvan nuppeja 90°.

2. Taivuta alempi kahva auki.

3. Kohdista kahvan nupit johonkin kolmesta asennosta kiinnittimessä.

4. Käännä kahvan nuppeja 90°, kunnes ne asettuvat kiinnittimen reikiin.

HUOMAA

Varmista, että kumpikin kahvan nuppi on samalla kohdalla.

VAROITUS

Älä vaurioita kaapeleita, kun taivutat kahvaa auki tai kiinni.

3.3 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 3.

Page 53

Suomi

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pultit reikien läpi.

3. Kiristä nupit pultteihin.

4. Tee sama toisella puolella.

3.4 RUOHONKERÄÄJÄN ASENTAMINEN

Kuva 4.

1. Poista silppuriosa.

2. Poista sivussa oleva poistokouru.

3. Avaa takana oleva poistoluukku ja pidä sitä auki.

4. Pidä ruohonkerääjää kahvasta ja kiinnitä koukun

luukun tankoon.

5. Sulje takana oleva poistoluukku.

3.5 SILPPURIOSAN ASENTAMINEN

Kuva 5.

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja kiinnitä se

poistokouruun.

4. Sulje takana oleva poistoluukku.

3.6 SIVUSSA OLEVAN POISTOKOURUN ASENTAMINEN

Kuva 6.

VARO

Jos käytät sivussa olevaa poistokourua,

• älä asenna ruohonkerääjää.

• Pidä silppuriosa asennettuna.

1. Avaa sivussa oleva poistoluukku ja pidä sitä auki.

2. Kohdista sivussa olevan poistokourun syvennykset

nivelen alla.

3. Sulje sivussa oleva poistoluukku.

3.7 TERÄN KORKEUDEN SÄÄTÄMINEN

Koneen terä voidaan säätää eri korkeuksiin.

Kuva 7.

1. Nosta terää vetämällä korkeuden säätövipua

taaksepäin.

2. Laske terää vetämällä korkeuden säätövipua

eteenpäin.

3.8 AKUN ASENTAMINEN

Kuva 8.

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai laturi.

• Pysäytä kone ja odota moottorin pysähtymistä ennen kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan ohjeet sekä noudata niitä.

HUOMAA

Koneessa on automaattinen vaihtotoiminto, joka sallii toisen akun toiminnan, kun ensimmäinen ei toimi.

1. Avaa akkulokeron kansi.

2. Kohdista akun ylösnousevat ulokkeet akkulokeron uriin.

3. Työnnä akkua akkulokeroon, kunnes akku lukittuu paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Sulje akkulokeron kansi.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turvaavaimen paikoilleen.

3.9 AKUN IRROTTAMINEN

Kuva 8.

1. Avaa akkulokeron kansi.

2. Poista turva-avain.

3. Paina akun vapautuspainiketta ja pidä sitä painettuna.

4. Irrota akku koneesta.

4 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

4.1 KÄYNNISTÄ KONE

Kuva 9.

1. Aseta turva-avain.

2. Paina käynnistyspainiketta ja pidä sitä painettuna.

3. Samalla kun pidät käynnistyspainiketta vedä sankakytkintä kahvatangon suuntaan.

4. Käynnistä kone vapauttamalla käynnistyspainike.

Pehmeä käynnistys Tässä litiumioniakulla varustetussa koneessa on

”pehmeä käynnistys”. Kun käynnistät koneen, se siirtyy täydelle nopeudelle

noin 3 sekunnin kuluttua.

Page 54

Suomi

HUOMAA

Jos kone ei käynnisty, irrota akku ja tarkista ruohonleikkurin kotelo, jotta:

• ruohoa ei ole tarttunut terään.

• terä pyörii vapaasti käsin pyöritettäessä.

4.2 KONEEN PYSÄYTTÄMINEN

Kuva 9.

1. Pysäytä kone vapauttamalla sankakytkin.

VAROITUS

Odota, kunnes terät ovat täysin pysähtyneet ennen koneen uudelleen käynnistämistä. Älä käynnistä ja sammuta konetta nopeasti peräkkäin.

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat työskentelyn.

4.3 ITSEVETO-OMINAISUUDEN KÄYTTÄMINEN

Kuva 9.

1. Käynnistä kone.

2. Samalla kun pidät sankakytkintä vedä itsevetovipua

kahvatangon suuntaan.

3. Pidä sankakytkintä ja itsevetovipua samanaikaisesti

oikealla kädelläsi.

4. Säädä nopeudensäätöpainiketta vasemmalla

kädellä.

• Lisää nopeutta työntämällä nopeuden säätöpainiketta puuman kuvaa kohti.

• Pienennä nopeutta vetämällä nopeuden säätöpainiketta kilpikonnan kuvaa kohti.

5. Pysäytä itseveto vapauttamalla itsevetovipu.

4.5 RINTEISSÄ KÄYTTÄMINEN

VAROITUS

Älä leikkaa rinteissä, joiden kaltevuus on yli 15°. Jos rinteet huolestuttavat sinua, älä leikkaa rinteissä.

VAROITUS

Leikkaa rinteissä aina hitaalla itsevetonopeudella.

• Leikkaa ruoho rinteissä poikittain eikä koskaan ylös ja alas. Ole varovainen, kun vaihdat suuntaa rinteessä.

• Tarkkaile koloja, uria, kiviä ja piilossa olevia esteitä, joihin saatat kompastua. Poista kaikki esteet kuten kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon, vapauta sankakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten vierestä.

4.6 KÄYTTÖVINKKEJÄ

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen käyttökerran jälkeen. Poista leikkuujätteet, lehdet, lika ja muut roskat.

5 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen kunnossapitotoimia.

4.4 RUOHONKERÄÄJÄN TYHJENTÄMINEN

Kuva 10.

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku

luukun tangosta.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten tuotteiden päästä kosketuksiin muoviosien kanssa. Kemikaalit voivat vaurioittaa muovia ja tehdä muovista käyttökelvottoman.

Page 55

Suomi

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita muoviseen runkoon tai muovisiin osiin.

5.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone

kokonaisuudessaan vahingoittuneiden, puuttuvien tai löystyneiden osien varalta, kuten ruuvit, mutterit, pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

5.2 VOITELU

Voitele kaikki laakerit riittävällä määrällä korkealaatuista voiteluainetta. Muuta laakereiden voitelua ei tarvita normaaleissa käyttöolosuhteissa.

VAROITUS

Älä voitele pyörien osia. Voitelu voi vaurioittaa pyörien osia käytön aikana.

5.3 TERÄN VAIHTAMINEN

Kuva 11.

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille, kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terät ovat täysin pysähtyneet.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa estämässä terän liikkeet.

6. Irrota kiinnitysruuvi kiinto- tai holkkiavaimella.

7. Irrota terä.

8. Asenna uusi terä. Varmista, että nuolet menevät

terän reikiin.

9. Aseta kiinnitysruuvi paikalleen ja kiristä se.

• Kiristä pultit.

• Ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Varastoi konetta kuivassa paikassa.

• Varmista, että lapset eivät pääse lähelle konetta.

6 VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu Kahva ei ole oi-

keassa asennossa.

Kone ei käynnisty.

Kone leikkaa ruohon epätasaisesti.

Laite ei silppua kunnolla.

Konetta on raskas työntää.

Pultteja ei ole asetettu oikein.

Akun varaus on vähäinen.

Sankakytkin on viallinen.

Akun avain ei ole paikoillaan.

Nurmikko on karkeaa.

Terän korkeutta ei ole asetettu oikein.

Märät leikkuujätteet tarttuvat koteloon.

Silppuamisosa puuttuu.

Ruoho on liian pitkää tai terä on liian matalalla.

Ruohonkerääjä ja terä laahautuvat tiheää ruohoa leikatessa.

Säädä kahvan korkeus ja varmista, että nupit ja pultit on kohdistettu oikein.

Lataa akku.

Vaihda sankakytkin.

Aseta akun avain paikoilleen.

Tarkista leikkuualue.

Siirrä pyörät korkeampaan asentoon.

Odota ruohon kuivumista ennen leikkaamista.

Asenna silppuamisosa.

Nosta terän korkeutta.

Tyhjennä leikkuujäte ruohonkerääjästä.

5.4 KONEEN VARASTOINTI

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, että moottori ei ole kuuma, kun laitat

koneen varastoon.

• Varmista, ettei koneessa ole löystyneitä tai

vaurioituneita osia. Mikäli tarpeen, suorita seuraavat vaiheet/ohjeet:

• Vaihda vaurioituneet osat.

Page 56

Suomi

Ongelma Mahdollinen syy Ratkaisu Kone tärisee ko-

vasti.

Kone sammuu leikkaamisen aikana.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä huoltoliikkeeseen.

Terä on epätasapainossa tai kulunut.

Moottorin akseli on taipunut.

Terä on liian matalalla.

Akussa ei ole virtaa.

Leikkuujätteet tarttuvat koteloon tai terään.

Koneen käyttölämpötila on liian korkea.

Vaihda terä.

1. Pysäytä moottori.

2. Irrota turvaavain ja akku.

3. Irrota virtalähde.

4. Tarkasta vauriot.

5. Korjaa kone ennen uudelleen käynnistämistä.

Nosta terän korkeutta.

Lataa akku.

Irrota akku koneesta ja tarkasta kotelo.

Anna koneen jäähtyä.

7 TEKNISET TIEDOT

Jännite 48 V Joutokäyntinopeus 2800 / min Leikkuuleveys 460 mm Leikkuukorkeus 25 - 80 mm Itsevetonopeus 0,7-1,35 m/s Ruohonkerääjän tilavuus 55 l Paino (ilman akkua) 28,5 kg Mitattu äänenpainetaso LpA= 70,57 dB(A) Mitattu äänentehotaso LwA= 90,57 dB(A) Taattu äänentehotaso L Tärinä < 5 m/s2 , K = 1,5 Akun malli BAM701 ja muut BAM-

Laturin malli CAM805 ja muut CAM-

wA.d

sarjat

= 94 dB(A)

8 TAKUU

(Täydelliset takuuehdot löytyvät Powerworks verkkosivustolta)

. Powerworks Takuu tuotteelle on 3 vuotta ja akuille 2 vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen. Takuu kattaa valmistusvirheet. Takuun aikana viallinen tuote voidaan joko korjata tai vaihtaa. Laitteen, jota on käytetty väärin tai jota käytetään muulla tavoin kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan mitätöidä. Takuu ei korvaa normaalia kulumista tai kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

9 EU-

VAATIMUSTENMUKAISUUSVA KUUTUS

Valmistajan nimi ja osoite:

Nimi: Changzhou Globe Co., Ltd. Osoite: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

ne, Changzhou 213101 Kiina.

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen tiedoston:

Nimi: Peter Söderström Osoite: Propellergatan 1, 211 15 Malmö, Ruotsi

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri Malli: LME462 Sarjanumero: Katso tuotteen tyyppikilpi Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset vaatimukset.

• täyttää seuraavien muiden EU-direktiivien vaatimukset:

• 2014/30/EU (EMC-direktiivi)

• 2000/14/EY (meludirektiivi) mukaan lukien

muutokset (2005/88/EY)

Lisäksi vakuutamme, että seuraavia yhdenmukaistettuja eurooppalaisia standardeja (osia/artikloja) on käytetty:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Mitattu äänentehotaso: 90,57 dB(A) Taattu äänentehotaso: 94 dB(A)

Page 57

Vaatimustenmukaisuuden arviointi on tehty direktiivin 2000/14/EY liitteen VI mukaisesti.

EY-tyyppihyväksyntä 2000/14/EY: Intertek Testing & Certification Co., Ltd. (NB0359)

Paikka, päiväys: Changzhou, 20171207

Allekirjoitus: Ted Qu, Laatujohtaja

Suomi

Page 58

Page 59

Svenska

1 Beskrivning....................................2

1.1 Syfte........................................................... 2

1.2 Översikt...................................................... 2

2 Säkerhet........................................ 2

3 Installation..................................... 2

3.1 Packa upp maskinen.................................. 2

3.2 Vik ut den nedre delen av handtaget..........2

3.3 Montera det övre handtaget ...................... 2

3.4 Installera gräsuppsamlaren........................ 3

3.5 Installera kompostpluggen......................... 3

3.6 Installera sidoutmatningstratten................. 3

3.7 Ställa in höjden på kniven.......................... 3

3.8 Montera batteripaketet............................... 3

3.9 Ta ut batteripaketet.................................... 3

4 Användning................................... 3

4.1 Starta maskinen......................................... 3

4.2 Stänga av maskinen...................................4

4.3 Manövrera framdrivningssystemet............. 4

4.4 Tömma gräsuppsamlaren.......................... 4

4.5 Klippa i sluttningar...................................... 4

4.6 Tips vid användning................................... 4

5 Underhåll....................................... 4

5.1 Allmänt underhåll........................................5

5.2 Smörjning................................................... 5

5.3 Byta ut kniven.............................................5

5.4 Förvara maskinen.......................................5

6 Felsökning..................................... 5

7 Tekniska data................................ 6

8 Garanti...........................................6

9 EG-försäkran om

överensstämmelse........................ 6

Page 60

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för icke-professionell gräsklippning. Kniven måste vara ungefär parallellt med marken. Alla fyra hjul måste vidröra marken under klippningen.

1.2 ÖVERSIKT

Figur 1-11.

Handtagsratt

Nedre handtag

Fäste

Övre handtag

Bult

Ratt

Gräsuppsamlare

Kompostplugg

Sidoutmatningstratt

Bakre tömningsdörr

Gräsuppsamlarens handtag

Krok

Luckans pivåstång

Kompostpluggens handtag

Sidoutmatning

Sidoutmatningsdörr

Försänkningar

Svängtapp

Höjdjusteringsspak

Batteridörr

Batterifack

Säkerhetsnyckel

Knapp för att lossa batteriet

Start-knapp

Handtagsstång

Säkerhetsbrytare

Framdrivningsspak

Hastighetsreglage

Kniv

Stöd av trä

Monteringsskruv

Pilar

2 SÄKERHET

VARNING

Se till att utföra/följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Byt inte ut eller använd inte tillbehör som inte rekommenderas av tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan alla delar monteras.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före användning.

VARNING

• Använd inte maskinen om någon del är skadad.

• Använd inte maskinen om någon del saknas.

• Om någon del är skadad eller saknas, kontakta servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen i förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Kassera lådan och förpackningsmaterialet enligt lokala regler.

3.2 VIK UT DEN NEDRE DELEN AV

HANDTAGET

Figur 2.

1. Dra och vrid handtagsrattarna 90°.

2. Vik upp den nedre delen av handtaget.

3. Placera handtagsrattarna i en av de tre lägena på fästena.

4. Vrid handtagsrattarna 90° tills de hakar i hålen i fästena.

NOTERA

Kontrollera att de två handtagsrattarna är i samma position.

VARNING

Skada inte kablarna när handtaget fälls in eller ut.

3.3 MONTERA DET ÖVRE

HANDTAGET

Figur 3.

Page 61

Svenska

1. Rikta in hålen i det övre handtaget och det lägre handtaget med varandra.

2. Sätt skruvarna i hålen.

3. Skruva fast rattarna på skruvarna.

4. Gör detta på bägge sidor.

3.4 INSTALLERA

GRÄSUPPSAMLAREN

Figur 4.

1. Avlägsna kompostpluggen.

2. Avlägsna sidoutmatningstratten.

3. Öppna den bakre utmatningsdörren och håll den.

4. Håll gräsuppsamlaren med handtaget och haka i krokarna på luckans pivåstång.

5. Stäng den bakre utmatningsdörren.

3.5 INSTALLERA KOMPOSTPLUGGEN

Figur 5.

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsdörren och håll den.

3. Håll kompostpluggen med handtaget och sätt den in i utmatningstratten.

4. Stäng den bakre utmatningsdörren.

3.6 INSTALLERA

SIDOUTMATNINGSTRATTEN

Figur 6.

OBSERVERA

När sidoutmatningtsratten användas,

• installera inte gräsuppsamlaren.

• låt kompostpluggen vara installerad.

1. Öppna sidoutmatningsdörren och håll den.

2. Placera fördjupningarna på sidoutmatningstratten under tappen.

3. Stäng sidoutmatningsdörren.

3.7 STÄLLA IN HÖJDEN PÅ KNIVEN

Maskinen kan ställas in på olika knivhöjder.

Figur 7.

1. Dra höjdjusteringsspaken bakåt för att öka knivhöjden.

2. Dra höjdjusteringsspaken framåt för att minska knivhöjden.

3.8 MONTERA BATTERIPAKETET

Figur 8.

VARNING

• Byt batteripaketet eller laddaren, om de är skadade.

• Stäng av maskinen och vänta tills motorn stannat innan du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och laddarens handbok.

NOTERA

Maskinen har en automatbrytare som kopplar om till det andra batteriet när det första inte kan driva maskinen.

1. Öppna batteriluckan.

2. Placera ribborna på batteripaketet i linje med ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Stäng batteriluckan.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.9 TA UT BATTERIPAKETET

Figur 8.

1. Öppna batteriluckan.

2. Ta ut säkerhetsnyckeln.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketet från maskinen.

4 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

4.1 STARTA MASKINEN

Figur 9.

1. Sätt i säkerhetsnyckeln.

2. Tryck på och håll in startknappen.

3. Samtidigt som startknappen hålls inne drar du säkerhetsbrytaren mot handtagsstången.

4. Släpp startknappen för att starta maskinen.

Soft-Start Denna litiumjonmaskin har en “soft-start”-funktion. När du startar maskinen når den maximal hastighet först

efter ungefär 3 sekunder.

Page 62

Svenska

NOTERA

Om maskinen inte startar, ta bort batteripacket och undersök klippdäcket för att säkerställa att:

• det inte finns gräs som blockerar kniven.

• du kan vrida kniven fritt för hand.

4.2 STÄNGA AV MASKINEN

Figur 9.

1. Släpp säkerhetsbrytaren för att stoppa maskinen.

VARNING

Vänta tills knivarna stoppar helt innan maskinen startas igen. Stäng inte av och sätt på maskinen snabbt.

VARNING

Avlägsna alltid säkerhetsnyckeln och batteripaketet efter att arbetet har avslutats.

4.3 MANÖVRERA FRAMDRIVNINGSSYSTEMET

Figur 9.

1. Starta maskinen.

2. Samtidigt som säkerhetsbrytaren hålls inne skjuter

du framdrivningsspaken mot handtagsstången.

3. Håll in säkerhetsbrytaren och framdrivningsspaken

samtidigt med höger hand.

4. Justera hastighetsreglaget med vänster hand.

• Skjut hastighetsreglaget i riktning mot pumafiguren för att öka hastigheten.

• Dra hastighetsreglaget i riktning mot sköldpaddsfiguren för att minska hastigheten.

5. Släpp framdrivningsspaken för att stoppa framdrivningssystemet.

4.4 TÖMMA GRÄSUPPSAMLAREN

Figur 10.

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsdörren och håll den.

5. Håll gräsuppsamlaren med handtaget och haka loss krokarna från luckans pivåstång.

6. Stäng den bakre utmatningsdörren.

7. Töm gräsuppsamlaren.

4.5 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte i sluttningar med en lutning över 15°. Om du känner dig obekväm, klipp inte i en sluttning.

VARNING

Håll en låg självgående hastighet när du klipper i en sluttning.

• Gå inte upp- och nedför i en sluttning när du klipper i sidled i sluttningen. Var försiktig när du byter riktning i en sluttning.

• Kontrollera att det inte finns hål, hjulspår och stenar eller andra dolda objekt som kan göra att du ramlar. Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen, släpp säkerhetsbrytaren på en gång.

• Klipp inte nära lutningar, diken eller upphöjningar.

4.6 TIPS VID ANVÄNDNING

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje användning. Avlägsna klippt gräs, löv, smuts eller annat skräp.

5 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet ur maskinen innan underhåll utförs.

VARNING

Håll motorn och batteripaketet fria från gräs, löv och för mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade ämnen inte kommer i kontakt med plastdelarna. Kemikalier kan skada plasten och göra den oanvändbar.

Page 63

Svenska

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på plasthöljet eller komponenter.

5.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter skada, delar som saknas eller lösa delar som skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte vatten.

5.2 SMÖRJNING

Applicera tillräcklig mängd högvärdigt smörjmedel på alla lager. Mer smörjmedel på lagren behövs inte under normala driftvillkor.

VARNING

Smörj inte hjulkomponenterna. Smörjning kan orsaka skada på hjulkomponenterna under drift.

5.3 BYTA UT KNIVEN

Figur 11.

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att knivarna har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteripaketet.

4. Lägg maskinen på sidan.

5. Använd en träbit för att förhindra att kniven rör på sig.

6. Ta bort monteringsskruven med en nyckel eller hylsa.

7. Avlägsna kniven.

8. Installera den nya kniven. Se till att pilarna hakar i hålen i kniven.

9. Sätt i monteringsskruven och dra åt den.

• Se till att maskinen inte har några lösa eller skadade delar. Följ dessa steg/instruktioner om det är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

6 FELSÖKNING

Problem Möjlig orsak Lösning Handtaget är

inte i position.

Maskinen startar inte.

Maskinen klipper gräs ojämnt.

Maskinen komposterar inte riktigt.

Det går trögt att köra maskinen framåt.

Bultarna är inte ihakade riktigt.

Batterikapaciteten är låg.

Säkerhetsbrytaren är trasig.

Batterinyckeln sitter inte i.

Gräsmattan är ojämn.

Knivhöjden är inte riktigt inställd.

Klippt vått gräs sitter fast på däcket.

Kompostpluggen saknas.

Gräset är för högt eller knivhöjden är för låg.

Gräsuppsamlaren och kniven drar in tjockt gräs.

Justera höjden på handtaget och se till att rattarna och bultarna är korrekt inriktade.

Ladda batteriet.

Byt ut säkerhetsbrytaren.

Sätt i batterinyckeln.

Undersök klippområdet.

Flytta hjulen till en högre position.

Vänta tills gräset har torkat innan det klipps.

Installera kompostpluggen.

Öka höjden på kniven.

Töm det klippta gräset från gräsuppsamlaren.

5.4 FÖRVARA MASKINEN

• Rengör maskinen innan den ställs undan för förvaring.

•

Kontrollera att motorn inte är varm när du ställer undan maskinen.

Page 64

Svenska

Problem Möjlig orsak Lösning Maskinen vibre-

rar högt.

Maskinen stoppar under klippningen.

* Om du inte hittar en lösning på dessa problem, lämna in den i ett servicecenter.

Kniven är obalanserad och utsliten.

Motoraxeln är böjd.

Knivhöjden är för låg.

Batteripaketet är urladdat.

Klippt gräs sitter fast på däcket eller kniven.

Maskinens drifttemperatur är för hög.

Byt ut kniven.

1. Stoppa motorn.

2. Avlägsna säkerhetsnyckeln och batteripaketet.

3. Koppla bort strömkällan.

4. Kontrollera om det finns några skador.

5. Reparera maskinen innan den startas igen.

Öka höjden på kniven.

Ladda batteriet.

Ta ut batteripaketet och kontrollera däcket.

Låt maskinen svalna.

7 TEKNISKA DATA

Spänning 48 V Obelastad hastighet 2800 /min Klippbredd 460 mm Klipphöjd 25 - 80 mm Framdrivningshastighet 0,7-1,35 m/s Gräsuppsamlarens kapa-

citet Vikt (utan batteripacket) 28,5 kg Uppmätt ljudtrycksnivå LpA= 70,57 dB(A) Uppmätt ljudeffektnivå LwA= 90,57 dB(A) Garanterad ljudeffektnivå L Vibration < 5 m/s2, K = 1,5

55 L

wA.d

= 94 dB(A)

Batterimodell BAM701 och andra BAM-

Laddarmodell CAM805 och andra CAM-

serier

8 GARANTI

(Fullständiga garantivillkor återfinns på Powerworks webbplats)

Powerworks garanti gäller i 3 år för produkten och 2 år för batterierna (konsument-/privat bruk) räknat från inköpsdatum. Denna garanti gäller tillverkningsfel. En felaktig produkt som omfattas av garantin kan antingen repareras eller bytas ut. För en enhet som använts på fel sätt eller på andra sätt än som beskrivs i ägarens bruksanvisning kan krav enligt garantin komma att avvisas. Normalt slitage och slitdelar omfattas inte av garantin. Tillverkarens ursprungliga garanti påverkas inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten returneras till inköpsstället tillsammans med bevis på inköp (kvitto).

9 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: Changzhou Globe Co., Ltd. Adress: No. 65 (3-4) Xinggang Rd., Zhonglou

Namn och adress till personen med behörighet att sammanställa den tekniska filen:

Namn: Peter Söderström Adress: Propellergatan 1, 211 15 Malmö, Sverige

Härmed försäkras att produkten

Kategori: Gräsklippare Modell: LME462 Serienummer: Se produktens typskylt Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser

•

Zone, Changzhou 213101, Kina.

i Maskindirektivet 2006/42/EG. är i överensstämmelse med bestämmelserna i

följande EG-direktiv:

•

2014/30/EU (EMC-direktivet)

• 2000/14/EG (Bullerdirektivet) inkl. ändringar (2005/88/EG)

Page 65

Svenska

Dessutom försäkrar vi att följande (delar/klausuler av) europeiska harmoniserade standarder har använts:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Uppmätt ljudeffektnivå: 90,57 dB(A) Garanterad ljudeffektnivå: 94 dB(A)

Metod för överensstämmelsebedömning till Bilaga VI i direktiv 2000/14/EG.

EG-typgodkännande enligt 2000/14/EG: Intertek Testing & Certification Co., Ltd. (NB0359)

Ort, datum: hou, 20171207

Changz-

Signatur: Ted Qu, Kvalitetschef

Page 66

Page 67

Norsk

1 Beskrivelse.................................... 2

1.1 Formål........................................................ 2

1.2 Oversikt...................................................... 2

2 Sikkerhet....................................... 2

3 Installasjon.................................... 2

3.1 Utpakking av maskinen.............................. 2

3.2 Fold ut nedre håndtak................................ 2

3.3 Installer øvre håndtak ................................2

3.4 Installer oppsamleren................................. 3

3.5 Installer biopluggen.................................... 3

3.6 Installer sideutkastet...................................3

3.7 Still inn knivbladets høyde..........................3

3.8 Installer batteripakken................................ 3

3.9 Fjerne batteripakken...................................3

4 Betjening....................................... 3

4.1 Starte maskinen......................................... 3

4.2 Stoppe maskinen........................................4

4.3 Betjene det selvdrevne systemet............... 4

4.4 Tømme oppsamleren................................. 4

4.5 Betjening i skråninger.................................4

4.6 Tips for bruk............................................... 4

5 Vedlikehold....................................4

5.1 Generelt vedlikehold...................................5

5.2 Smøring......................................................5

5.3 Bytte knivblad............................................. 5

5.4 Sette bort maskinen til oppbevaring........... 5

6 Problemløsning............................. 5

7 Tekniske data................................ 6

8 Garanti...........................................6

9 EF-samsvarserklæring.................. 6

Page 68

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på plenklipping til husholdninger. Knivbladet må være omtrent parallelt med bakken. All fire hjul må berøre bakken når du kjører gressklipperen.

1.2 OVERSIKT

Figur 1–11.

Gripeknott

Nedre håndtak

Konsoll

Øvre håndtak

Skrue

Knott

Oppsamler

Bioplugg

Sideutkast

Bakre utkastluke

Håndtak til oppsamler

Krok

Dørstang

Håndtak til bioplugg

Utkast

Sideutkastluke

Fordypninger

Vippestang

Høydejusteringsspak

Batteriluke

Batteriholder

Sikkerhetsnøkkel

Utløserknapp til batteri

Startknapp

Håndtak

Koplingshendel

Selvdrevet spak

Hastighetsknapp

Knivblad

Trestykke

Monteringsskrue

Piler

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken

3 INSTALLASJON

ADVARSEL

Tilbehør må ikke endres eller brukes dersom dette ikke blir anbefalt av produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du har montert alle delene.

3.1 UTPAKKING AV MASKINEN

ADVARSEL

Sørg for at maskinen monteres på korrekt måte før du benytter den.

ADVARSEL

• Er noen av delene ødelagt, må du ikke bruke maskinen.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt servicesenteret.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover og regler.

3.2 FOLD UT NEDRE HÅNDTAK

Figur 2:

1. Dra og drei på håndtaket 90°.

2. Fold ut nedre håndtak.

3. Sett gripeknottene i en av tre posisjoner på konsollene.

4. Drei på gripeknottene 90° til de kommer i inngrep med hullene på konsollene.

MERK

Pass på at de to gripeknottene er i samme posisjon.

ADVARSEL

Unngå å skade ledningene når du folder håndtaket inn eller ut.

3.3 INSTALLER ØVRE HÅNDTAK

Figur 3:

1. Juster hullene i øvre og nedre håndtak så de er på linje.

Page 69

Norsk

2. Sett skruene inn i hullene.

3. Stram til knottene på skruene.

4. Gjenta operasjonen på den andre siden.

3.4 INSTALLER OPPSAMLEREN

Figur 4:

1. Ta ut biopluggen.

2. Ta av utkastet.

3. Åpne luken til bakre utkast og hold den oppe.

4. Ta tak i oppsamlerhåndtaket og hekt krokene på dørstangen.

5. Lukk luken til bakre utkast.

3.5 INSTALLER BIOPLUGGEN

Figur 5:

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Hold biopluggen i håndtaket og sett den inn i utkastet.

4. Lukk luken til bakre utkast.

3.6 INSTALLER SIDEUTKASTET

Figur 6:

FORSIKTIG

Når du bruker sideutkastet,

• skal du ikke sette på oppsamleren.

• La biopluggen sitte i.

1. Åpne luken til sideutkastet og hold den oppe.

2. Plasser fordypningene på sideutkastet under vippestangen.

3. Lukk luken til sideutkastet.

3.7 STILL INN KNIVBLADETS HØYDE

Maskinen kan stilles inn med ulike høyder på knivbladet.

Figur 7:

1. Dra høydejusteringsspaken bakover for å øke høyden på knivbladet.

2. Dra høydejusteringsspaken forover for å redusere høyden på knivbladet.

3.8 INSTALLER BATTERIPAKKEN

Figur 8:

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne byttes ut.

• Stans maskinen og vent til motoren har stoppet helt før du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og laderhåndboken.

MERK

Maskinen har en automatisk bryterfunksjon som lar det andre batteriet arbeide når det første ikke vil fungere.

1. Åpne batterilokket.

2. Sørg for at rillene i batteripakken er på linje med innhakkene på batteriholderen.

3. Skyv batteripakken inn i batteriholderen til batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken riktig installert.

5. Lukk batterilokket.

MERK

Motoren starter bare når du har satt inn sikkerhetsnøkkelen.

3.9 FJERNE BATTERIPAKKEN

Figur 8:

1. Åpne batterilokket.

2. Ta ut sikkerhetsnøkkelen.

3. Skyv og hold på utløserknappen til batteriet.

4. Ta batteripakken ut av maskinen.

4 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

4.1 STARTE MASKINEN

Figur 9:

1. Sett inn sikkerhetsnøkkelen.

2. Skyv og hold på startknappen.

3. Mens du holder startknappen, drar du i koplingshendelen i retning håndtaket.

4. Slipp utløserknappen for å starte maskinen.

Mykstart Denne Li-ion-maskinen har en "mykstartsfunksjon". Når du starter maskinen, går den opp til full hastighet

etter ca. 3 sekunder.

Page 70

Norsk

MERK

Hvis maskinen ikke starter, tar du ut batteripakken og undersøker dekket til gressklipperen for å forsikre deg om at:

• gress ikke har satt seg fast på knivbladet.

• knivbladet kan beveges fritt med hånden.

4.2 STOPPE MASKINEN

Figur 9:

1. Slipp koplingshendelen for å stanse maskinen.

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter maskinen på nytt. Unngå å slå maskinen raskt av og på igjen.

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du er ferdig med arbeidet.

4.3 BETJENE DET SELVDREVNE SYSTEMET

Figur 9:

1. Starte maskinen.

2. Mens du holder koplingshendelen, skyver du den

selvdrevne spaken i retning håndtaket.

3. Hold koplingshendelen og den selvdrevne spaken

samtidig med høyre hånd.

4. Juster hastighetsknappen med venstre hånd.

• Trykk på hastighetskontrollknappen i pumasymbolets retning for å øke hastigheten.

• Skyv hastighetsknappen i retning skilpaddesymbolet for å minske hastigheten.

5. Slipp den selvdrevne spaken for å stoppe det selvdrevne systemet.

4.4 TØMME OPPSAMLEREN

Figur 10:

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av dørstangen.

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

4.5 BETJENING I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med en helling på mer enn 15°. Hvis du ikke føler deg komfortabel med det, skal du ikke klippe gress i skråninger.

ADVARSEL

Sett maskinen på lav hastighet når du klipper gress i en skråning.

• Ikke gå rett opp og ned en skråning når du bruker gressklipperen. Vær forsiktig når du skifter retning i en skråning.

• Vær på utkikk etter hull, hjulspor, steiner og andre skjulte objekter som kan få deg til å falle. Fjern alle hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen, må du slippe koplingshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter, grøfter eller fyllinger.

4.6 TIPS FOR BRUK

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

•

Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy skjæreavstand ved klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har brukt den. Fjern gressavklipp, blader, skitt og annet rusk.

5 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte substanser komme i kontakt med plastdeler. Kjemikalier kan skade plasten og gjøre den umulig å reparere.

Page 71

Norsk

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler på plasthus eller deler.

5.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det har skader, mangler eller løse deler, for eksempel skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av vann.

5.2 SMØRING

Bruk tilstrekkelig mengde med smøreolje av høy kvalitet til alle kulelagre. Det er ikke nødvendig med ytterligere smøring under normale driftsforhold.

ADVARSEL

Ikke smør hjulkomponentene. Smøring kan forårsake skade på hjulkomponentene når maskinen er i bruk.

5.3 BYTTE KNIVBLAD

Figur 11:

ADVARSEL

Bruk bare godkjente reserveblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladene har stoppet helt opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Bruk et trestykke for å hindre at knivbladet beveger seg.

6. Ta ut monteringsskruen ved hjelp av en unbraconøkkel eller et annet verktøy.

7. Ta av knivbladet.

8. Installer det nye knivbladet. Pass på at pilene kommer i inngrep med hullene i bladet.

9. Sett inn monteringsskruen og stram den.

• Pass på at maskinen ikke har løse eller ødelagte deler. Hvis nødvendig, følg disse instruksjonene:

•

Bytt ødelagte deler.

• Stram til skruene.

• Ta kontakt med et godkjent servicesenter.

• Oppbevar maskinen på et tørt sted.

• Pass på at barn ikke kommer i nærheten av maskinen.

6 PROBLEMLØSNING

Problem Mulig årsak Løsning Håndtaket står

ikke i riktig posisjon.

Maskinen vil ikke starte.

Maskinen klipper gresset ujevnt.

Maskinen strør ikke løv og avklipp på en ordentlig måte.

Maskinen er hard å skyve på.

Skruene er ikke satt riktig inn.

Det er lite strøm på batteriet.

Koplingshendelen er defekt.

Batterinøkkelen er ikke satt inn.

Plenen er ujevn. Undersøk klippe-

Høyden på knivbladet er ikke stilt inn riktig.

Vått gressavklipp klistrer seg til dekket.

Biopluggen mangler.

Gresset er for høyt eller høyden på knivbladet er for lavt.

Oppsamleren og knivbladet dras bortover i tykt gress.

Reguler høyden på håndtaket, og pass på at knotter og skruer er justert i forhold til hverandre.

Lad opp batteripakken.

Bytt koplingshendelen.

Sett inn batterinøkkelen.

området. Flytt hjulene til

en høyere stilling.

Vent til gresset har tørket opp før du klipper det.

Installer biopluggen.

Øk høyden på knivbladet.

Tøm oppsamleren for gressavklipp.

5.4 SETTE BORT MASKINEN TIL OPPBEVARING

• Rengjør maskinen før den settes til oppbevaring.

•

Pass på at motoren ikke er varm når du stuer vekk maskinen.

Page 72

Norsk

Problem Mulig årsak Løsning Maskinen vibre-

rer mye.

Maskinen stopper under klipping.

Knivbladet er ubalansert og slitt.

Motorakselen er bøyd.

Knivbladet står for lavt.

Batteripakken er utladet.

Gressavklipp klistrer seg på dekket eller knivbladet.

Driftstemperaturen til maskinen er for høy.

Bytt knivbladet.

1. Stopp motoren.

2. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

3. Koble strømledningen fra stikkontakten.

4. Sjekk om det finnes skader.

5. Reparer maskinen før du starter den igjen.

Øk høyden på knivbladet.

Lad opp batteripakken.

Ta ut batteripakken og kontroller dekket.

La maskinen avkjøles.

Batterimodell BAM701 og andre BAM-

serier

Ladermodell CAM805 og andre CAM-

serier

8 GARANTI

(Du finner alle garantivilkår og -betingelser på Powerworks nettsiden)

Garantien Powerworks er 3 år for produktet, og 2 år for batterier (forbruker / privat bruk) fra kjøpsdatoen. Denne garantien dekker produksjonsfeil. Et defekt produkt under garanti kan enten repareres eller erstattes. Garantier som er misbrukt eller brukt på andre måter enn som beskrevet i brukerhåndboken kan ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke av garantien. Den originale produsentgarantien påvirkes ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å kreve garanti, sammen med kjøpsbevis (kvittering).

9 EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn: Changzhou Globe Co., Ltd. Adresse: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

ne, Changzhou 213101, Kina.

Navn og adresse til person med autorisasjon til å utarbeide teknisk fil:

Navn: Peter Söderström Adresse: Propellergatan 1, 211 15 Malmö, Sweden

* Hvis du ikke finner løsningen på problemene, kontakt servicesentret.

7 TEKNISKE DATA

Spenning 48 V Hastighet uten belastning 2800 /min Kuttebredde 460 mm Kuttehøyde 25 - 80 mm Selvdrevet hastighet 0,7-1,35 m/s Kapasitet på oppsamler 55 L Vekt (uten batteripakke) 28,5 kg Målt lydtrykknivå LpA= 70,57 dB (A) Målt lydeffektnivå LwA= 90,57 dB (A) Garantert lydeffektnivå L Vibrasjon < 5 m/s2 , K = 1,5

= 94 dB (A)

wA.d

Vi erklærer herved at produktet

Kategori: Gressklipper Modell: LME462 Serienummer: Se typeetikett på produkt Konstruksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i maskindirektivet 2006/42/EC.

• er i samsvar med de relevante bestemmelsene i følgende EC-direktiver:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EC (Støydirektivet) inkl. endringer

(2005/88/EC)

I tillegg erklærer vi at følgende (deler/paragrafer i) de harmoniserte EU-standardene har vært brukt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Page 73

Målt lydeffektnivå: 90,57 dB(A) Garantert lydeffektnivå: 94 dB(A)

Metode for samsvarsvurdering for Annex VI, direktiv 2000/14/EC.

EC-typegodkjenning til 2000/14/EC: Intertek Testing & Certification Co., Ltd. (NB0359)

Sted, dato:Changzhou, 20171207

Signatur: Ted Qu, Kvalitetsdirektør

Norsk

Page 74

Page 75

Dansk

1 Beskrivelse.................................... 2

1.1 Formål........................................................ 2

1.2 Oversigt...................................................... 2

2 Sikkerhed...................................... 2

3 Installation..................................... 2

3.1 Pak maskinen ud........................................2

3.2 Træk det nederste håndtag ud...................2

3.3 Monter det øverste håndtag ...................... 2

3.4 Monter græsfangeren.................................3

3.5 Sæt proppen i.............................................3

3.6 Monter sideudstødningen...........................3

3.7 Indstil af klingens højde..............................3

3.8 Sæt batteripakken i.................................... 3

3.9 Fjern batteripakken.....................................3

4 Betjening....................................... 3

4.1 Start maskinen........................................... 3

4.2 Stop maskinen............................................4

4.3 Brug af det selvkørende system.................4

4.4 Tøm græsfangeren.....................................4

4.5 Brug af græsslåmaskinen på skråninger....4

4.6 Tips til brug.................................................4

5 Vedligeholdelse............................. 4

5.1 Generel vedligeholdelse.............................5

5.2 Smøring......................................................5

5.3 Skift klingen................................................ 5

5.4 Opbevaring af maskinen............................ 5

6 Fejlfinding...................................... 5

7 Tekniske data................................ 6

8 Garanti...........................................6

9 EF-

overensstemmelseserklæring....... 6

Page 76

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til, at slå græsset til private hjem. Klingen skal ca. være parallelt med jorden. Alle fire hjul skal røre jorden, når græsset slås.

1.2 OVERSIGT

Figur 1-11.

Drejehåndtag

Nedre håndtag

Beslag

Øvre håndtag

Bolt

Spændeknop

Græsfanger

Prop

Sideudstødning

Låge til bagudstødning

Håndtag til græsfanger

Krog

Lågestang

Håndtag til prop

Udstødning

Låge til sideudstødning

Fordybning

Drejetap

Højdejusteringshåndtag

Batteridæksel

Batterirum

Sikkerhedsnøgle

Batteriudløserknap

Start-knap

Håndtagsstang

Afbryder

Håndtag til selvkørsel

Hastighedsknap

Klinge

Træ

Monteringsskrue

Pile

2 SIKKERHED

ADVARSEL

Sørg for, at følge/overholde alle sikkerhedsanvisninger.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Produktet må ikke ændres, og eventuelt tilbehør, der ikke anbefales af fabrikanten, må ikke anvendes.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i produktet, før alle delene er samlet.

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis nogle dele er beskadige, må maskinen ikke bruges.

• Hvis du ikke har alle delene, må maskinen ikke bruges.

• Hvis nogle dele er beskadiget eller mangler, skal du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse med lokale bestemmelser.

3.2 TRÆK DET NEDERSTE HÅNDTAG

Figur 2.

1. Træk i drejehåndtagene og drej dem 90°.

2. Fold det nederste håndtag ud.

3. Sæt drejehåndtagene i en af de tre indstillinger på beslagene.

4. Drej drejehåndtagene 90°, indtil de sidder i hullerne i beslagene.

BEMÆRK

Sørg for, at de to drejehåndtag er i samme indstilling.

ADVARSEL

Undgå, at beskadige kablerne, når du folder håndtaget ind og ud.

3.3 MONTER DET ØVERSTE

HÅNDTAG

Figur 3.

Page 77

Dansk

1. Sæt hullerne på det øverste håndtag sammen med hullerne i det nederste håndtag.

2. Stik boltene gennem hullerne.

3. Spænd spændeknoppen på boltene.

4. Gør det samme på den anden side.

3.4 MONTER GRÆSFANGEREN

Figur 4.

1. Fjern proppen.

2. Fjern sideudstødningen.

3. Åbn lågen til bagudstødningen, og hold den.

4. Hold græsfangeren i håndtaget, og tag fat i krogen på lågestangen.

5. Luk lågen til bagudstødningen.

3.5 SÆT PROPPEN I

Figur 5.

1. Fjern græsfangeren.

2. Åbn lågen til bagudstødningen, og hold den.

3. Hold proppen i håndtaget, og sæt den i udstødningsrøret.

4. Luk lågen til bagudstødningen.

3.6 MONTER SIDEUDSTØDNINGEN

Figur 6.

FORSIGTIG

Når sideudstødningen bruges,

•

må græsfangeren ikke monteres.

• Hold proppen i.

1. Åbn lågen til sideudstødningen, og hold den.

2. Hold fordybningerne på sideudstødningen under drejetappen.

3. Luk lågen til sideudstødningen.

3.7 INDSTIL AF KLINGENS HØJDE

Klingen på maskinen kan indstilles til forskellige højder.

Figur 7.

1. Træk højdejusteringshåndtaget bagud for, at hæve klingehøjden.

2. Tryk højdejusteringshåndtaget fremad for, at sænke klingehøjden.

3.8 SÆT BATTERIPAKKEN I

Figur 8.

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før du sætter batteriet i eller tager det ud.

• Læs, forstå og følg instruktionerne i batteri- og opladervejledningen.

BEMÆRK

Maskinen er udstyret med en automatisk skiftefunktion, der skifter til det andet batteri, når det første ikke kan bruges.

1. Åbn batteridækslet.

2. Sæt løfteribberne på batteripakken sammen med rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Luk batteridækslet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.9 FJERN BATTERIPAKKEN

Figur 8.

1. Åbn batteridækslet.

2. Tag sikkerhedsnøglen ud.

3. Hold batteriudløserknappen nede.

4. Tag batteripakken ud af maskinen.

4 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

4.1 START MASKINEN

Figur 9.

1. Sæt sikkerhedsnøglen i.

2. Hold startknappen nede.

3. Mens du holder startknappen nede, skal du trække afbryderen i retning af håndtaget.

4. Slip startknappen, for at starte maskinen.

Blød start Denne li-ion-maskine har en "blød startfunktion". Når du starter maskinen, sættes hastigheden helt op

efter ca. 3 sekunder.

Page 78

Dansk

BEMÆRK

Hvis maskinen ikke starter, skal du fjerne batteriet og undersøge klippeaggregatet for at sikre, at:

• Græs ikke sidder fast på klingen.

• Klingen kan drejes frit med hånden.

4.2 STOP MASKINEN

Figur 9.

1. Slip afbryderen, for at stoppe maskinen.

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter maskinen igen. Maskinen må ikke slukkes og tændes lige efter hinanden.

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er færdig med at bruge maskinen.

4.3 BRUG AF DET SELVKØRENDE SYSTEM

Figur 9.

1. Start maskinen.

2. Mens du holder afbryderen, skal du trykke

håndtaget til selvkørsel mod håndtagsstangen.

3. Hold i afbryderen og håndtaget til selvkørsel på

samme tid med højre hånd.

4. Juster hastighedsknappen med venstre hånd.

• Tryk hastighedsknappen mod puma-symbolet, for at øge hastigheden.

• Træk hastighedsknappen mod skildpaddesymbolet, for at reducere hastigheden.

5. Slip håndtaget til selvkørsel, for at afbryde det selvkørende system.

4.4 TØM GRÆSFANGEREN

Figur 10.

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudstødningen, og hold den.

5. Hold græsfangeren i håndtaget, og tag den af lågestangen.

6. Luk lågen til bagudstødningen.

7. Tøm græsfangeren.

4.5 BRUG AF GRÆSSLÅMASKINEN PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over 15°. Hvis du ikke er sikker på, hvordan en skråning skal klippes, skal du ikke klippe skråningen.

ADVARSEL

Hold en lav selvkørende hastighed, når du slår græs på en skråning.

• Gå ikke op og ned, når græsset på en skråning slås.

Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten

og andre skjulte genstande, som du kan falde over. Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du

kommer ud af balance, skal du straks slippe afbryderen.

• Undgå, at slå græs i nærheden af lodrette

klippesider, grøfter og dæmninger.

4.6 TIPS TIL BRUG

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under

drejende dele.

• Hold udstødningsrøret rent.

•

Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug.

Fjern græs, blade, snavs og andet skidt.

5 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede materialer røre ved plastdelene. Kemikalier kan forårsage skader på plastik, og gøre den ubrugelig.

Page 79

Dansk

FORSIGTIG

Brug ikke stærke opløsningsmidler eller rengøringsmidler på plastikkabinettet eller komponenterne.

5.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for beskadigede, manglende eller løse dele, såsom skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

5.2 SMØRING

Påfør en tilstrækkelig mængde højkvalitetssmøremiddel på alle lejer. Under normale driftsforhold, kræves der ikke yderligere lejesmøring.

ADVARSEL

Smør ikke hjuldelene. Smøring kan beskadige hjuldelene under drift.

5.3 SKIFT KLINGEN

Figur 11.

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen, når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Tag sikkerhedsnøglen og batteripakken ud.

4. Vend maskinen om på siden.

5. Sæt klingen i spænd med et stykke træ, så den ikke drejer rundt.

6. Fjern monteringsskruen med en skruenøgle.

7. Tag klingen af.

8. Sæt den nye klinge på. Sørg for, at pilene går i hullerne på klingen.

9. Sæt monteringsskruen i, og stram den.

• Udskift de beskadigede dele.

• Spænd boltene.

• Forhør dig hos en person på et autoriseret servicecenter.

•

Opbevar maskinen på et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af maskinen.

6 FEJLFINDING

Problem Mulig årsag Løsning Håndtaget er ik-

ke på plads.

Maskinen starter ikke.

Maskinen slår græsset ujævnt.

Maskinen slår ikke græsset ordentligt.

Maskinen er svær at skubbe.

Boltene er ikke strammet ordentligt.

Batteriniveauet er lavt.

Afbryderen er defekt.

Batteri-nøglen er ikke sat i.

Plænen er ru. Undersøg græs-

Klingehøjden er ikke indstillet korrekt.

Vådt græs har sat sig fast på klippeaggregatet.

Proppen mangler.

Græsset er for højt, eller klingehøjden er for lav.

Græsfangeren og klingen er fanget i tykt græs.

Juster håndtagets højde og sørg for, at spændeknopperne og boltene strammes ordentligt.

Oplad batteriet.

Skift afbryderen.

Sæt batteri-nøglen i.

området, der skal slås.

Sæt hjulene højere op.

Vent med at slå græsset indtil det er tørt.

Sæt proppen på.

Hæv klingehøjden.

Tøm græsfangeren for græs.

5.4 OPBEVARING AF MASKINEN

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når maskinen stilles væk.

• Sørg for, at maskinen ikke har løse eller beskadigede dele. Hvis nødvendigt, skal du udføre disse trin/instruktioner:

Page 80

Dansk

Problem Mulig årsag Løsning Maskinen vibre-

rer meget.

Maskinen stopper, når græsset slås.

* Hvis du ikke kan finde løsningen på disse problemer, skal du kontakte et servicecenter.

Klingen er ude af balance og slidt.

Motorakslen er bøjet.

Klingehøjden er for lav.

Batteriet er ude af drift.

Græs sidder fast i klippeaggregatet eller på klingen.

Maskinens driftstemperatur er for høj.

Skift klingen.

1. Stop maskinen.

2. Tag sikkerhedsnøglen og batteripakken ud.

3. Afbryd strømkilden.

Se maskinen efter for skader.

5. Reparer maskinen, inden den startes igen.

Hæv klingehøjden.

Oplad batteriet.

Tag batteripakken ud, og kontroller klippeaggregatet.

Nedkøl maskinen.

7 TEKNISKE DATA

Spænding 48 V Hasthastighed uden be-

lastning Klippebredde 460 mm Klippehøjde 25 - 80 mm Hastigheder på selvkøren-

de funktion Græskfangerens kapacitet 55 L Vægt (uden batteripakke) 28,5 kg Målt lydtrykniveau LpA= 70,57 dB (A) Målt lydeffektniveau LwA= 90,57 dB (A) Garanteret lydeffektniveau L Vibration < 5 m/s2 , K = 1,5

2800 /min

0,7-1,35 m/s

= 94 dB (A)

wA.d

Batterimodel BAM701 og andre BAM-

serier

Opladermodel CAM805 og andre CAM-

serier

8 GARANTI

(Alle vilkårene og betingelserne for garantien kan findes på Powerworks hjemmesiden)

Garantien Powerworks gælder i 3 år for produktet og 2 år for batterier (forbruger/privat brug) fra købsdatoen. Denne garanti dækker produktionsfejl. Et defekt produkt under garantien kan enten repareres eller udskiftes. En enhed, der er blevet misbrugt eller brugt på andre måder, end beskrevet i brugervejledningen, dækkes ikke af garantien. Normalt slid og slid af dele betragtes dækkes ikke af garantien. Den originale garanti fra producenten påvirkes ikke af andre garantier fra en forhandler.

Et defekt produkt skal returneres til købsstedet (kvittering) sammen med købsbevis, for at bruge garantien.

9 EF-

OVERENSSTEMMELSESERKL ÆRING

Navn og adresse på fabrikanten:

Navn: Changzhou Globe Co., Ltd. Adresse: Nr. 65 (3-4) Xinggang Rd., Zhonglou Zone,

Changzhou 213101 Kina.

Navn og adresse på den person, der er bemyndiget til at udarbejde den tekniske fil:

Navn: Peter Söderström Adresse: Propellergatan 1, 211 15 Malmö, Sverige

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine Model: LME462 Serienummer: Se typeskiltet på produktet Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante bestemmelser i maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i følgende andre EF-direktiver:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EF (støjdirektiv) herunder ændringer

(2005/88/EF)

Page 81

Desuden erklærer vi, at følgende (dele/klausuler fra) europæiske harmoniserede standarder er blevet brugt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Målt lydeffektniveau 90,57 dB(A) Garanteret lydeffektniveau: 94 dB(A)

Overensstemmelsesvurderingsmetode i henhold til: bilag VI i direktiv 2000/14/EF.

EF-type i henhold til direktiv 2000/14/EF: Intertek Testing & Certification Co., Ltd. (NB0359)

Sted, dato:Changzhou, 20171207

Underskrift: Ted Qu, kvalitetsdirektør

Dansk

Page 82

Page 83

Česky

1 Popis............................................. 2

1.1 Účel............................................................ 2

1.2 Popis.......................................................... 2

2 Bezpečnost....................................2

3 Instalace........................................ 2

3.1 Rozbalení zařízení..................................... 2

3.2 Odklopení dolní rukojeti..............................2

3.3 Instalace horní rukojeti .............................. 2

3.4 Instalace zachytávače trávy....................... 3

3.5 Instalace mulčovací zátky.......................... 3

3.6 Instalace bočního výpustného žlabu.......... 3

3.7 Nastavení výšky čepele..............................3

3.8 Instalace akumulátoru................................ 3

3.9 Vyjmutí akumulátoru...................................3

4 Provoz........................................... 3

4.1 Spuštění stroje........................................... 3

4.2 Zastavení stroje..........................................4

4.3 Ovládání systému samohybného

pohonu....................................................... 4

4.4 Vyprázdnění zachytávače trávy................. 4

4.5 Práce ve svahu...........................................4

4.6 Provozní tipy...............................................4

5 Údržba...........................................4

5.1 Celková údržba.......................................... 5

5.2 Mazání........................................................5

5.3 Výměna čepele...........................................5

5.4 Skladování stroje........................................5

6 Odstraňování problémů.................5

7 Technické údaje............................ 6

8 Záruka........................................... 6

9 ES prohlášení o shodě.................. 6

Page 84

Česky

1 POPIS

1.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti. Řezací čepel musí být přibližně rovnoběžně se zemí. Všechna čtyři kola se musí při sekání dotýkat země.

1.2 POPIS

Obrázek 1-11.

Knoflík na rukojeti

Dolní rukojeť

Konzola

Horní rukojeť

Šroub

Knoflík

Zachytávač trávy

Mulčovací zátka

Boční výpustný žlab

Zadní výstupní dvířka

Rukojeť zachytávače trávy

Hák

Dveřní tyč

Rukojeť mulčovací zátky

Výpustný žlab

Boční výstupní dvířka

Výstupky

Čep

Páka pro nastavení výšky

Dvířka baterií

Přihrádka na baterie

Bezpečnostní klíč

Tlačítko pro uvolnění baterie

Startovací tlačítko

Řídítka

Pákový spínač

Páčka samohybného pohonu

Přepínač otáček

Lišta

Dřevo

Montážní šroub

Šipky

2 BEZPEČNOST

VAROVÁNÍ

Ujistěte se, že dodržujete všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Nezaměňujte ani nepoužívejte příslušenství, které výrobce nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud nenainstalujete všechny součásti.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Ujistěte se před použitím, že jste řádně sestavili stroj.

VAROVÁNÍ

• Pokud jsou díly poškozeny, nepoužívejte stroj.

• Pokud nemáte všechny součásti, nepoužívejte stroj.

• Pokud jsou součásti poškozené nebo chybějící, obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte všechny nesmontované díly z krabice.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a obal v souladu s místními předpisy.

3.2 ODKLOPENÍ DOLNÍ RUKOJETI

Obrázek 2.

1. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

2. Odklopte dolní rukojeť.

3. Zarovnejte knoflíky na rukojeti do jedné ze tří poloh na konzolách.

4. Otočte knoflíky na rukojeti o 90 °, dokud nezapadnou do otvorů v konzolách.

POZNÁMKA

Ujistěte se, že oba knoflíky na rukojeti jsou ve stejné poloze.

VAROVÁNÍ

Nepoškoďte kabely při sklápění nebo odklápění rukojeti.

3.3 INSTALACE HORNÍ RUKOJETI

Obrázek 3.

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte šrouby do otvorů.

Page 85

Česky

3. Utáhněte knoflíky na šrouby.

4. Proveďte stejnou operaci na druhé straně.

3.4 INSTALACE ZACHYTÁVAČE TRÁVY

Obrázek 4.

1. Odstraňte mulčovací zátku.

2. Odstraňte boční výpustný žlab.

3. Otevřete zadní výstupní dvířka a podržte je.

4. Přidržte zachytávač trávy na jeho rukojeti a

zahákněte háky na dveřní tyč.

5. Zavřete zadní výstupní dvířka.

3.5 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 5.

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Uchopte mulčovací zátku za její rukojeť a vložte ji

do výpustného žlabu.

4. Zavřete zadní výstupní dvířka.

3.6 INSTALACE BOČNÍHO VÝPUSTNÉHO ŽLABU

Obrázek 6.

UPOZORNĚNÍ

Při použití bočního výpustného žlabu

•

neinstalujte zachytávač trávy.

• ponechte nainstalovanou mulčovací zátku.

1. Otevřete boční výstupní dvířka a podržte je.

2. Zarovnejte výstupky bočního výpustného žlabu pod

čep.

3. Zavřete boční výstupní dvířka.

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena, vyměňte baterii nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny uvedené v příručce pro baterii a nabíječku.

POZNÁMKA

Stroj má funkci automatického spínání, která zapíná druhou baterii, když se první dostane mimo provoz.

1. Otevřete dvířka prostoru pro baterie.

2. Zarovnejte žebra na akumulátoru s drážkami v prostoru pro baterie.

3. Zatlačte akumulátor do prostoru pro baterie, dokud baterie nezapadne na místo.

4. Když uslyšíte kliknutí, akumulátor je nainstalován.

5. Zavřete kryt prostoru pro baterie.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního klíče.

3.9 VYJMUTÍ AKUMULÁTORU

Obrázek 8.

1. Otevřete dvířka prostoru pro baterie.

2. Vyjměte bezpečnostní klíč.

3. Stiskněte a podržte tlačítko pro uvolnění baterie.

4. Vyjměte akumulátor ze stroje.

4 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

3.7 NASTAVENÍ VÝŠKY ČEPELE

Čepel stroje lze nastavit na různé výšky.

Obrázek 7.

1. Vytáhněte páku pro nastavení výšky směrem dozadu pro zvýšení výšky čepele.

2. Posuňte páku pro nastavení výšky směrem dopředu pro snížení výšky čepele.

3.8 INSTALACE AKUMULÁTORU

Obrázek 8.

4.1 SPUŠTĚNÍ STROJE

Obrázek 9.

1. Vložte bezpečnostní klíč.

2. Stiskněte a podržte startovací tlačítko.

3. Zatímco držíte startovací tlačítko zmáčknuté, posuňte pákový spínač ve směru řídítek.

4. Uvolněte startovací tlačítko pro nastartovaní stroje.

Měkký start Tento lithium-iontový stroj má funkci „měkkého startu“. Při spuštění stroje se po přibližně 3 sekundách dostane

na plnou rychlost.

Page 86

Česky

POZNÁMKA

Pokud se stroj nespustí, vyjměte akumulátor a přezkoušejte sekačku, abyste se ujistili, že:

• na čepeli není zachycena žádná tráva.

• se čepel může volně otáčet rukou.

4.2 ZASTAVENÍ STROJE

Obrázek 9.

1. Uvolněte pákový spínač pro zastavení stroje.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až se čepele zcela zastaví. Stroj rychle nevypínejte a nezapínejte.

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč a akumulátor.

4.3 OVLÁDÁNÍ SYSTÉMU SAMOHYBNÉHO POHONU

Obrázek 9.

1. Zapněte stroj.

2. Zatímco držíte pákový spínač zmáčknutý, posuňte

páčku samohybného pohonu ve směru řídítek.

3. Podržte pákový spínač a páčku samohybného

pohonu současně s pravou rukou.

4. Přepínač otáček nastavte levou rukou.

• Pro zvýšení rychlosti posuňte přepínač otáček ve směru symbolu pumy.

• Pro snížení rychlosti potáhněte přepínač otáček ve směru symbolu želvy.

5. Uvolněte páčku samohybného pohonu pro zastavení systému samohybného pohonu.

4.4 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

Obrázek 10.

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a odhákněte jej z dveřní tyče.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

4.5 PRÁCE VE SVAHU

VAROVÁNÍ

Nesekejte ve svahu se sklonem větším než 15 °. Pokud se ve svahu necítíte pohodlně, nesekejte ve svahu.

VAROVÁNÍ

Během sekání ve svahu udržujte nízkou rychlost samohybného pohonu.

• Nejezděte po svahu nahoru a dolů, když sekáte napříč svahem. Buďte opatrní při změně směru ve svahu.

• Sledujte díry, vyjeté koleje, skály a další skryté předměty, které mohou způsobit pád. Odstraňte všechny překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

4.6 PROVOZNÍ TIPY

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod rotující části.

• Udržujte výpustný žlab čistý.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo tlustou trávu.

• Po každém použití vyčistěte spodní část sekačky. Odstraňte odřezky trávy, listy, nečistoty a další pozůstatky.

5 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo materiály na bázi ropy přišly do kontaktu s plastovými díly. Chemikálie mohou způsobit poškození plastů a znemožnit jejich použití.

Page 87

Česky

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná rozpouštědla ani čistící prostředky.

5.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte stroj, zda není poškozen, nechybí nebo nejsou uvolněné žádné díly, jako např. vruty, matice, šrouby a uzávěry.

• Správně utáhněte všechny spojovací prvky a uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

5.2 MAZÁNÍ

Naneste dostatečné množství vysoce kvalitního maziva na všechna ložiska. Žádné další mazání ložisek není nutné za běžných provozních podmínek.

VAROVÁNÍ

Nemažte součásti kola. Mazání může v provozu způsobit poškození součástí kola.

5.3 VÝMĚNA ČEPELE

Obrázek 11.

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepele zcela zastaví.

3. Vyjměte bezpečnostní klíč a akumulátor.

4. Převraťte sekačku na boční stranu.

5. K zabránění pohybu čepele použijte kus dřeva.

6. Odstraňte montážní šroub pomocí klíče nebo nástavce.

7. Vyjměte čepel.

8. Nainstalujte novou čepel. Ujistěte se, že šipky zapadnou do otvorů v čepeli.

9. Vložte montážní šroub a utáhněte.

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

6 ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Možná příčina Řešení Rukojeť není

ve správné poloze.

Stroj se nespustí.

Stroj řeže trávu nerovnoměrně.

Stroj správně nemulčuje.

Stroj se těžko tlačí.

Šrouby nejsou správně osazené.

Kapacita baterie je nízká.

Pákový spínač je vadný.

Bezpečnostní klíč není vložen.

Trávník je hrbolatý.

Výška čepele není nastavena správně.

Odřezky mokré trávy se nalepují na sekačku.

Chybí mulčovací zátka.

Tráva je příliš vysoká nebo je výška čepele příliš nízká.

Zachytávač trávy a čepel se táhnou v tlusté trávě.

Nastavte výšku rukojeti a ujistěte se, že knoflíky a šrouby jsou správně zarovnány.

Nabijte akumulátor.

Vyměňte pákový spínač.

Vložte bezpečnostní klíč.

Zkontrolujte oblast sečení.

Posuňte kola do vyšší polohy.

Před sečením počkejte, dokud tráva neuschne.

Nainstalujte mulčovací zátku.

Zvyšte nastavení výšky čepele.

Odstraňte odřezky trávy ze zachytávače trávy.

5.4 SKLADOVÁNÍ STROJE

• Před skladováním vyčistěte stroj.

• Před skladováním stroje se ujistěte, že motor není horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené součásti. Pokud je to nutné, postupujte takto:

•

Vyměňte poškozené části.

Page 88

Česky

Problém Možná příčina Řešení Na stroji dochází

k vysokým vibracím.

Stroj se zastaví během sečení.

* Pokud řešení těchto problémů nemůžete najít, obraťte se na servisní středisko.

Čepel je nevyvážená a opotřebovaná.

Hřídel motoru je ohnutá.

Výška čepele je příliš nízká.

Akumulátor je vybitý.

Odřezky mokré trávy se nalepují na sekačku nebo čepel.

Provozní teplota stroje je příliš vysoká.

Vyměňte čepel.

1. Zastavte motor.

2. Vyjměte bezpečnostní klíč a akumulátor.

3. Odpojte napájecí zdroj.

4. Zkontrolujte poškození.

5. Opravte stroj dříve, než jej znovu spustíte.

Zvyšte nastavení výšky čepele.

Nabijte akumulátor.

Vyjměte akumulátor a zkontrolujte sekačku.

Stroj ochlaďte.

Garantovaná hladina akustického výkonu

Vibrace < 5 m/s2 , K = 1,5 Model baterie BAM701 a další řady BAM Typ nabíječky CAM805 a další řady

wA.d

CAM

= 94 dB(A)

8 ZÁRUKA

(Úplné záruční podmínky naleznete na Powerworks webové stránce společnosti)

Záruka 3 roky na výrobek a 2 roky na baterie (spotřební / soukromé použití) od data zakoupení. Powerworks Tato záruka se vztahuje na výrobní závady. Vadný výrobek v záruce může být buď opraven nebo vyměněn. Přístroj, který byl zneužitý nebo použitý jinými způsoby, než popsanými v uživatelské příručce, může být odmítnut pro uplatnění záruky. Na normální opotřebení a opotřebované součásti se záruka nevztahuje. Původní záruka výrobce není ovlivněna žádnou dodatečnou zárukou, kterou nabízí prodejce nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční stvrzenka) musí být vrácen na místo zakoupení pro uplatnění záručního nároku.

9 ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Jméno: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

ne, Changzhou 213101 Čína.

7 TECHNICKÉ ÚDAJE

Napětí 48 V Otáčky naprázdno 2800 / min Šířka řezu 460 mm Výška řezu 25 - 80 mm Rychlost s vlastním poho-

nem Kapacita zachytávače trá-vy55 L

Hmotnost (bez akumulátoru)

Měřená hladina akustického tlaku

Měřená hladina akustického výkonu

0,7-1,35 m/s

28,5 kg

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

Název a adresa společnosti oprávněné vypracovat soubor technické dokumentace:

Jméno: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švédsko

Tímto prohlašujeme, že výrobek

Kategorie: Sekačka na trávu Model: LME462 Výrobní číslo: Viz štítek s označením výrobku Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o strojních zařízeních 2006/42/ES.

je v souladu s následujícími směrnicemi ES:

•

• 2014/30/EU (směrnice EMC)

• 2000/14/ES (směrnice o hluku) včetně změn

(2005/88/ES)

Page 89

Kromě toho prohlašujeme, že byly použity následující evropské harmonizované normy (jejich části / doložky):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Měřená hladina akustického výkonu:

Garantovaná hladina akustického výkonu:

Metoda posouzení shody s přílohou VI směrnice 2000/14/ES.

Schválení ES podle směrnice 2000/14/ES: Intertek Testing & Certification Co., Ltd. (NB0359)

Místo, datum: Changzhou, 20171207

Podpis: Ted Qu, ředitel pro kvalitu

90,57 dB(A)

94 dB(A)

Česky

Page 90

Page 91

Slovenčina

1 Popis............................................. 2

1.1 Účel............................................................ 2

1.2 Prehľad.......................................................2

2 Bezpečnosť................................... 2

3 Inštalácia....................................... 2

3.1 Rozbalenie stroja........................................2

3.2 Vyklopenie dolnej rukoväte........................ 2

3.3 Inštalácia hornej rukoväte ......................... 2

3.4 Inštalácia zachytávača trávy...................... 3

3.5 Inštalácia mulčovacej zátky........................3

3.6 Inštalácia bočného výpustného žľabu........ 3

3.7 Nastavenie výšky čepele............................3

3.8 Inštalácia akumulátora............................... 3

3.9 Odstránenie akumulátora........................... 3

4 Obsluha......................................... 3

4.1 Spustenie stroja..........................................3

4.2 Zastavenie stroja........................................ 4

4.3 Ovládanie systému samohybného

pohonu....................................................... 4

4.4 Vyprázdnenie zachytávača trávy................4

4.5 Práca na svahu.......................................... 4

4.6 Prevádzkové tipy........................................ 4

5 Údržba...........................................4

5.1 Celková údržba.......................................... 5

5.2 Mazanie......................................................5

5.3 Výmena čepele...........................................5

5.4 Stroj uskladnite...........................................5

6 Riešenie problémov.......................5

7 Technické údaje............................ 6

8 Záruka........................................... 6

9 Vyhlásenie o zhode ES................. 6

Page 92

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v domácnosti. Rezacia čepeľ musí byť približne rovnobežne so zemou. Všetky štyri kolesá sa musia pri kosení dotýkať zeme.

1.2 PREHĽAD

Obrázok 1-11.

Gombík na rukoväti

Dolná rukoväť

Konzola

Horná rukoväť

Skrutka

Gombík

Zachytávač trávy

Mulčovacia zátka

Bočná výsypka

Zadné výstupné dvierka

Rukoväť zachytávača trávy

Háčik

Dverová tyč

Rukoväť mulčovacej zátky

Výpustný žľab

Bočné výstupné dvierka

Výstupky

Čap

Páka pre nastavenie výšky

Dvierka pre batérie

Priestor pre batérie

Bezpečnostný kľúč

Tlačidlo uvoľnenia akumulátora

Tlačidlo Štart

Riadidlá

Pákový spínač

Páčka samohybného pohonu

Prepínač otáčok

Čepeľ

Drevo

Montážna skrutka

Šípky

2 BEZPEČNOSŤ

VAROVANIE

Uistite sa, že dodržujete všetky bezpečnostné pokyny.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Nezamieňajte ani nepoužívajte príslušenstvo, ktoré výrobca neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým nenainštalujete všetky súčasti.

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste správne zostavili stroj.

VAROVANIE

• Ak sú diely poškodené, nepoužívajte stroj.

• Ak nemáte všetky súčasti, nepoužívajte stroj.

• Ak sú súčasti poškodené alebo chýbajú, obráťte sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v krabici.

3. Vyberte všetky nezmontované diely z krabice.

4. Vyberte stroj z obalu.

5. Zlikvidujte krabicu a obal v súlade s miestnymi predpismi.

3.2 VYKLOPENIE DOLNEJ RUKOVÄTE

Obrázok 2.

1. Vytiahnite a otočte gombíky na rukoväti o 90 °.

2. Vyklopte dolnú rukoväť.

3. Zarovnajte gombíky na rukoväte do jednej z troch polôh na konzolách.

4. Otočte gombíky na rukoväti o 90 °, kým nezapadnú do otvorov v konzolách.

POZNÁMKA

Uistite sa, že oba gombíky na rukoväti sú v rovnakej polohe.

VAROVANIE

Nepoškoďte káble pri sklápaní alebo vyklápaní rukoväti.

3.3 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 3.

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte skrutky do otvorov.

Page 93

Slovenčina

3. Dotiahnite gombíky na skrutky.

4. Urobte rovnakú operáciu na druhej strane.

3.4 INŠTALÁCIA ZACHYTÁVAČA TRÁVY

Obrázok 4.

1. Odstráňte mulčovaciu zátku.

2. Odstráňte bočný výpustný žľab.

3. Otvorte zadné výstupné dvierka a podržte ich.

4. Pridržte zachytávač trávy na jeho rukoväti a

zaháknite háky na dverovú tyč.

5. Zatvorte zadné výstupné dvierka.

3.5 INŠTALÁCIA MULČOVACEJ ZÁTKY

Obrázok 5.

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Uchopte mulčovaciu zátku za jej rukoväť a vložte ju

do výpustného žľabu.

4. Zatvorte zadné výstupné dvierka.

3.6 INŠTALÁCIA BOČNÉHO VÝPUSTNÉHO ŽĽABU

Obrázok 6.

VÝSTRAHA

Pri použití bočného výpustného žľabu

•

neinštalujte zachytávač trávy.

• ponechajte nainštalovanú mulčovaciu zátku.

1. Otvorte bočné výstupné dvierka a podržte ich.

2. Zarovnajte výstupky bočného výpustného žľabu pod

čap.

3. Zatvorte bočné výstupné dvierka.

3.7 NASTAVENIE VÝŠKY ČEPELE

Čepeľ stroja je možné nastaviť na rôzne výšky.

Obrázok 7.

1. Vytiahnite páku pre nastavenie výšky smerom

dozadu pre zvýšenie výšky čepele.

2. Posuňte páku pre nastavenie výšky smerom

dopredu pre zníženie výšky čepele.

3.8 INŠTALÁCIA AKUMULÁTORA

Obrázok 8.

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená, vymeňte batériu alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny uvedené v príručke pre batériu a nabíjačku.

POZNÁMKA

Stroj má funkciu automatického prepínania, ktorá umožňuje, aby druhá batéria fungovala, keď prvá nemôže fungovať.

1. Otvorte dvierka priestoru pre batérie.

2. Zarovnajte rebrá na akumulátore s drážkami v priestore pre batérie.

3. Zatlačte akumulátor do priestoru pre batérie, kým batéria nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátor je nainštalovaný.

5. Zatvorte kryt pre batérie.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.9 ODSTRÁNENIE AKUMULÁTORA

Obrázok 8.

1. Otvorte dvierka priestoru pre batérie.

2. Vyberte bezpečnostný kľúč.

3. Stlačte a podržte tlačidlo pre uvoľnenie batérie.

4. Vyberte akumulátor zo stroja.

4 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

4.1 SPUSTENIE STROJA

Obrázok 9.

1. Vložte bezpečnostný kľúč.

2. Stlačte a podržte štartovacie tlačidlo.

3. Počas držania štartovacieho tlačidla, posuňte pákový spínač v smere riadidiel.

4. Uvoľnite štartovacie tlačidlo pre naštartovanie stroja.

Mäkký štart Tento lítium-iónový stroj má funkciu „mäkkého štartu“. Po spustení sa stroj po približne 3 sekundách dostane

na plnú rýchlosť.

Page 94

Slovenčina

POZNÁMKA

Ak sa stroj nespustí, vyberte akumulátor a preskúšajte kosačku, aby ste sa uistili, že:

• na čepeli nie je zachytená žiadna tráva.

• sa čepeľ môže voľne otáčať rukou.

4.2 ZASTAVENIE STROJA

Obrázok 9.

1. Uvoľnite pákový spínač pre zastavenie stroja.

VAROVANIE

Pred opätovným spustením stroja počkajte, až sa čepele celkom zastavia. Stroj rýchlo nevypínajte a nezapínajte.

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč a akumulátor.

4.3 OVLÁDANIE SYSTÉMU SAMOHYBNÉHO POHONU

Obrázok 9.

1. Zapnite stroj.

2. Pokým držíte pákový spínač stlačený, posuňte

páčku samohybného pohonu v smere riadidiel.

3. Podržte pákový spínač a páčku samohybného

pohonu súčasne s pravou rukou.

4. Prepínač otáčok nastavte ľavou rukou.

• Pre zvýšenie rýchlosti posuňte prepínač otáčok v smere symbolu pumy.

• Pre zníženie rýchlosti potiahnite prepínač otáčok v smere symbolu korytnačky.

5. Uvoľnite páčku samohybného pohonu pre zastavenie systému samohybného pohonu.

4.5 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15 °. Ak sa na svahu necítite pohodlne, nekoste na svahu.

VAROVANIE

Počas kosenia na svahu udržujte nízku rýchlosť samohybného pohonu.

• Nejazdite po svahu hore a dole, keď kosíte naprieč svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, vyjazdené koľaje, skaly a ďalšie skryté predmety, ktoré môžu spôsobiť pád. Odstráňte všetky prekážky, ako sú kamene a konáre stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

4.6 PREVÁDZKOVÉ TIPY

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod rotujúce časti.

• Udržujte výpustný žľab čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je nutná pre novú nebo hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky. Odstráňte odrezky trávy, listy, nečistoty a ďalšie pozostatky.

5 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný kľúč a akumulátor.

4.4 VYPRÁZDNENIE ZACHYTÁVAČA TRÁVY

Obrázok 10.

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte batériu.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a

odháknite ho z dverovej tyče.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo prílišnej mastnoty.

VÝSTRAHA

Používajte iba schválené náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo materiály na báze ropy prišli do kontaktu s plastovými dielmi. Chemikálie môžu spôsobiť poškodenie plastov a znemožniť ich používanie.

Page 95

Slovenčina

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné rozpúšťadlá ani čistiace prostriedky.

5.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je

poškodený, nechýbajú alebo nie sú uvoľnené žiadne diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a

uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

5.2 MAZANIE

Naneste dostatočné množstvo vysokokvalitného maziva na všetky ložiská. Žiadne ďalšie mazanie ložísk nie je nutné pri bežných prevádzkových podmienkach.

VAROVANIE

Nemažte súčasti kolesa. Mazanie môže v prevádzke spôsobiť poškodeniu súčastí kolesa.

5.3 VÝMENA ČEPELE

Obrázok 11.

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepele celkom zastavia.

3. Vyberte bezpečnostný kľúč a akumulátor.

4. Prevráťte kosačku na bočnú stranu.

5. Pre zabránenie pohybu čepele použite kus dreva.

6. Odstráňte montážnu skrutku pomocou kľúča alebo

nadstavca.

7. Vyberte čepeľ.

8. Nainštalujte novú čepeľ. Uistite sa, že šípky

zapadnú do otvorov v čepeli.

9. Vložte montážnu skrutku a dotiahnite.

• Zatiahnite skrutky.

• Hovorte s osobou zo schváleného servisného strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

6 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie Rukoväť nie je

v správnej polohe.

Stroj sa nespustí.

Stroj seká trávu nerovnomerne.

Stroj správne nemulčuje.

Stroj sa ťažko tlačí.

Skrutky nie sú správne osadené.

Kapacita batérie je nízka.

Pákový spínač je chybný.

Bezpečnostný kľúč nie je vložený.

Trávnik je hrboľatý.

Výška čepele nie je správne nastavená.

Odrezky mokrej trávy sa nalepujú na kosačku.

Chýba mulčovacia zátka.

Tráva je príliš vysoká alebo je výška čepele príliš nízka.

Zachytávač trávy a čepeľ sa ťahajú v hrubej tráve.

Nastavte výšku rukoväte a uistite sa, že gombíky a skrutky sú správne zarovnané.

Nabite akumulátor.

Vymeňte pákový spínač.

Vložte bezpečnostný kľúč.

Skontrolujte oblasť kosenia.

Posuňte kolesá do vyššej polohy.

Pred kosením počkajte, kým tráva neuschne.

Nainštalujte mulčovaciu zátku.

Zvýšte nastavenie výšky čepele.

Odstráňte odrezky trávy zo zachytávača trávy.

5.4 STROJ USKLADNITE

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené súčasti. Ak je to nutné, postupujte takto:

•

Vymeňte poškodené časti.

Page 96

Slovenčina

Problém Možná príčina Riešenie Na stroji dochá-

dza k vysokým vibráciám.

Stroj sa zastaví počas kosenia.

* Ak riešenie týchto problémov nemôžete nájsť, obráťte sa na servisné stredisko.

Čepeľ je nevyvážená a opotrebovaná.

Hriadeľ motora je ohnutý.

Výška čepele je príliš nízka.

Akumulátor je vybitý.

Odrezky mokrej trávy sa nalepujú na kosačku alebo čepeľ.

Prevádzková teplota stroja je príliš vysoká.

Vymeňte nôž.

1. Zastavte motor.

2. Vyberte bezpečnostný kľúč a akumulátor.

3. Odpojte napájací zdroj.

4. Skontrolujte poškodenie.

5. Opravte stroj predtým, než ho znovu spustíte.

Zvýšte nastavenie výšky čepele.

Nabite akumulátor.

Vyberte akumulátor a skontrolujte kosačku.

Stroj ochlaďte.

7 TECHNICKÉ ÚDAJE

Napätie 48 V Rýchlosť bez zaťaženia 2800 / min Šírka kosenia 460 mm Výška kosenia 25 - 80 mm Rýchlosť s vlastným poho-

nom Kapacita zachytávača trá-vy55 L

Hmotnosť (bez akumulátora)

Meraná hladina akustického tlaku

Meraná hladina akustického výkonu

0,7-1,35 m/s

28,5 kg

LpA= 70,57 dB(A)

LwA= 90,57 dB(A)

Garantovaná hladina akustického výkonu

Vibrácie < 5 m/s2 , K = 1,5 Model batérie BAM701 a ďalšie série

Typ nabíjačky CAM805 a ďalšie série

wA.d

BAM

CAM

= 94 dB(A)

8 ZÁRUKA

(Úplné záručné podmienky nájdete na Powerworks webovej stránke spoločnosti)

Záruka 3 roky na výrobok a 2 roky na batérie (spotrebné / súkromné používanie) od dátumu zakúpenia. Powerworks Táto záruka sa vzťahuje na výrobné chyby. Chybný výrobok v záruke môže byť buď opravený alebo vymenený. Prístroj, ktorý bol zneužitý alebo použitý inými spôsobmi, než popísanými v používateľskej príručke, môže byť odmietnutý na uplatnenie záruky. Na normálne opotrebovanie a opotrebované súčasti sa záruka nevzťahuje. Pôvodná záruka výrobcu nie je ovplyvnená žiadnou dodatočnou zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení (pokladničný blok) musí byť vrátený na miesto zakúpenia pre uplatnenie záručného nároku.

9 VYHLÁSENIE O ZHODE ES

Názov a adresa výrobcu:

Meno: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou Zo-

Názov a adresa spoločnosti oprávnenej vypracovať súbor technickej dokumentácie:

Meno: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švédsko

Týmto vyhlasujeme, že výrobok

Skupina: Kosačka na trávu Model: LME462 Výrobné číslo: Pozrite si štítok s označením vý-

Rok výroby: Pozrite si štítok s označením vý-

• je v súlade s príslušnými ustanoveniami smernice o

• je v súlade s nasledujúcimi smernicami ES:

ne, Changzhou 213101 Čína.

robku

strojných zariadeniach 2006/42/ES.

Page 97

Slovenčina

• 2014/30/EU (smernica EMC)

• 2000/14/ES (smernica o hluku) vrátane zmien (2005/88/ES)

Okrem toho prehlasujeme, že boli použité nasledujúce európske harmonizované normy (ich časti/doložky):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Meraná hladina akustického výkonu:

Garantovaná hladina akustického výkonu:

Metóda posudzovania zhody s prílohou VI smernice 2000/14/ES.

Schválenie ES podľa smernice 2000/14/ES: Intertek Testing & Certification Co., Ltd. (NB0359)

Miesto, dátum: Changzhou, 20171207

Podpis: Ted Qu, riaditeľ pre kvalitu

90,57 dB(A)

94 dB(A)

Page 98

Page 99

Slovenščina

1 Opis............................................... 2

1.1 Namen........................................................2

1.2 Pregled....................................................... 2

2 Varnost.......................................... 2

3 Namestitev.................................... 2

3.1 Razpakiranje naprave................................ 2

3.2 Razpiranje spodnjega ročaja......................2

3.3 Namestitev zgornjega ročaja .....................2

3.4 Nameščanje košare za travo......................3

3.5 Namestitev vtiča za mulčenje.....................3

3.6 Namestitev žleba za stranski izmet............ 3

3.7 Namestitev višine rezila..............................3

3.8 Namestitev akumulatorja............................3

3.9 Odstranitev akumulatorja........................... 3

4 Delovanje...................................... 3

4.1 Zagon naprave........................................... 3

4.2 Zaustavitev naprave...................................4

4.3 Delovanje sistema na lastni pogon.............4

4.4 Praznjenje košare za travo.........................4

4.5 Košnja na pobočjih..................................... 4

4.6 Nasveti za delovanje.................................. 4

5 Vzdrževanje...................................4

5.1 Splošno vzdrževanje.................................. 5

5.2 Mazanje......................................................5

5.3 Zamenjava rezila........................................ 5

5.4 Skladiščenje naprave................................. 5

6 Odpravljanje napak....................... 5

7 Tehnični podatki............................ 6

8 Garancija....................................... 6

9 Izjava ES o skladnosti................... 6

Page 100

Slovenščina

1 OPIS

1.1 NAMEN

Kosilnica je namenjena košnji trave na domačih zelenicah in tratah. Rezilo kosilnice mora biti približno vzporedno s tlemi. Med košnjo se morajo vsa štiri kolesa dotikati tal.

1.2 PREGLED

Slika 1–11

Gumb na ročaju

Spodnji ročaj

Nosilec

Zgornji ročaj

Vijak

Gumb

Košara za travo

Vtič za mulčenje

Žleb za stranski izmet

Vrata za izmet zadaj

Ročica košare za travo

Kavelj

Drog vrat

Ročica vtiča za mulčenje

Izmetni žleb

Vrata za stranski izmet

Vdolbine

Sornik

Ročica za nastavitev višine

Vrata akumulatorja

Prostor za akumulator

Varnostni ključ

Gumb za sprostitev akumulatorja

Gumb za zagon

Krmilo

Stikalo za izpust

Vzvod z lastnim pogonom

Gumb za upravljanje hitrosti

Rezilo

Les

Pritrdilni vijak

Puščice

2 VARNOST

OPOZORILO

Vedno v celoti upoštevajte navodila za uporabo.

Upoštevajte tudi varnostna navodila.

3 NAMESTITEV

OPOZORILO

Dodatne opreme, ki je ni priporočil proizvajalec, ne smete spremeniti ali izdelati sami.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti, dokler niste sestavili vseh delov.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno sestavljena.

OPOZORILO

• Če so deli poškodovani, naprave ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi predpisi.

3.2 RAZPIRANJE SPODNJEGA

ROČAJA

Slika 2

1. Povlecite in zavrtite gumbe na ročaju za 90°.

2. Razprite spodnji ročaj.

3. Poravnajte gumbe na ročaju v enega od treh položajev na nosilcih.

4. Gumbe za ročaju zavrtite za 90°, dokler ne sedejo v luknje v nosilcih.

OPOMBA

Prepričajte se, da sta dva gumba na ročaju v enakem položaju.

OPOZORILO

Pazite, da med razpiranjem in zlaganjem ročaja ne poškodujete kablov.

3.3 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 3
