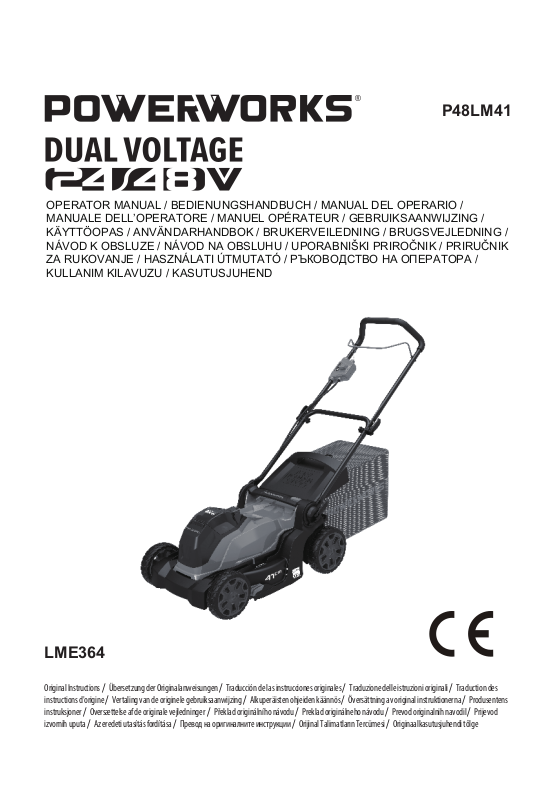

Powerworks LME364 User guide

Page 1

P48LM41

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO / MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / GEBRUIKSAANWIJZING / KÄYTTÖOPAS / ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / UPORABNIŠKI PRIROČNIK / PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / РЪКОВОДСТВО НА ОПЕРАТОРА /

KULLANIM KILAVUZU / KASUTUSJUHEND

LME364

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des instructions d'origine / Vertaling van de originele gebruiksaanwijzing / Alkuperäisten ohjeiden käännös / Översättning av original instruktionerna / Produsentens instruksjoner / Oversættelse af de originale vejledninger / Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás fordítása / Превод на оригиналните инструкции / Orijinal Talimatların Tercümesi / Originaalkasutusjuhendi tõlge

Page 2

Page 3

English

1 Description.................................... 4

1.1 Purpose...................................................... 4

1.2 Overview.................................................... 4

2 Safety............................................ 4

3 Installation..................................... 4

3.1 Unpack the machine...................................4

3.2 Unfold and adjust the lower handle............ 4

3.3 Install the upper handle .............................4

3.4 Install the grass catcher............................. 4

3.5 Install the mulch plug..................................5

3.6 Set the blade height................................... 5

3.7 Install the battery pack............................... 5

3.8 Remove the battery pack........................... 5

4 Operation.......................................5

4.1 Start the machine....................................... 5

4.2 Stop the machine....................................... 5

4.3 Empty the grass catcher.............................5

4.4 Operate on slopes...................................... 5

4.5 Operation tips............................................. 6

5 Maintenance..................................6

5.1 General maintenance................................. 6

5.2 Lubrication..................................................6

5.3 Replace the blade...................................... 6

5.4 Store the machine...................................... 6

6 Troubleshooting.............................7

7 Technical data............................... 7

8 Warranty........................................7

9 EC Declaration of conformity.........8

Page 4

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used for domestic lawn mowing. The cutting blade must be approximately parallel to the ground. All four wheels must touch the ground while you mow.

1.2 OVERVIEW

Figure 1-10.

Quick-release lever

Lower handle

Upper handle

Knob

Cam lock

Grass catcher

Rear discharge door

Mulch plug

Height adjustment button

Battery door

Battery pack

Safety key

Start button

Bail switch

Front wheel

Rear wheel

Slot

Mounting screw

Spacer

Blade

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before use.

WARNING

• If the parts have damage, do not use the machine.

• If you do not have all the parts, do not operate the machine.

• If the parts are damaged or missing, speak to the service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local regulations.

3.2 UNFOLD AND ADJUST THE

LOWER HANDLE

Figure 2.

1. Pull up and back the upper handle to lift the handle into operation position. Make sure that the handles click into position correctly.

2. Tighten the lower handle with the quick-release levers on the two sides.

NOTE

Make sure that the two handles are in the same position.

2 SAFETY

WARNING

Make sure that you do/obey all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Do not change or make accessories that are not recommended by the manufacturer.

WARNING

Do not put in the safety key or the battery pack until you assemble all the parts.

WARNING

Do not make damage to the cables when you fold or unfold the handle.

3.3 INSTALL THE UPPER HANDLE

Figure 3.

1. Align the holes in the upper handle and the lower handle.

2. Put the cam locks through the holes.

3. Tighten the knobs onto the cam locks.

4. Do the same operation on the other side.

3.4 INSTALL THE GRASS CATCHER

Figure 4.

1. Remove the mulch plug.

2. Open the rear discharge door and hold it.

Page 5

English

3. Hold the the grass catcher by its handle and put the hooks over the slots.

4. Close the rear discharge door.

3.5 INSTALL THE MULCH PLUG

Figure 5.

1. Remove the grass catcher.

2. Open the rear discharge door and hold it.

3. Hold the mulch plug by its handle and fit it in the discharge chute.

4. Close the rear discharge door.

3.6 SET THE BLADE HEIGHT

The machine can be set to different blade heights.

Figure 6.

1. Push the height adjustment button, move the height adjust gear to a higher position to increase the blade height.

2. Push the height adjustment button, move the height adjust gear to a lower position to decrease the blade height.

3.7 INSTALL THE BATTERY PACK

Figure 7.

WARNING

• If the battery pack or charger is damaged, replace the battery pack or the charger.

• Stop the machine and wait until the engine stops before you install or remove the battery pack.

• Read, know, and follow the instructions in the battery and charger manual.

1. Open the battery door.

2. Align the lift ribs on the battery pack with the grooves in the battery compartment.

3. Push the battery pack into the battery compartment until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery door.

NOTE

The engine starts only when you put in the safety key.

3.8 REMOVE THE BATTERY PACK

Figure 7.

1. Open the battery door.

2. Remove the safety key.

3. Push and hold the battery release button.

4. Remove the battery pack from the machine.

4 OPERATION

WARNING

Wear eye protection during operation.

4.1 START THE MACHINE

Figure 8.

1. Put in the safety key.

2. Push and hold the start button.

3. While you hold the start button, pull the bail switch in the direction of the handle bar.

4. Release the start button to start the machine.

4.2 STOP THE MACHINE

Figure 8.

1. Release the bail switch to stop the machine.

WARNING

Wait until the blades fully stop before you start the machine again. Do not quickly turn the machine off and on.

WARNING

Always remove the safety key and battery pack after you complete the work.

4.3 EMPTY THE GRASS CATCHER

Figure 9.

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge door and hold it.

5. Hold the grass catcher by its handle and unhook it from the slots.

6. Close the rear discharge door.

7. Empty the grass catcher.

4.4 OPERATE ON SLOPES

WARNING

Do not mow on the slopes with decline more than 15°. If you are not comfortable, do not mow on a slope.

WARNING

Please keep a low self-propelled speed when you mow on a slope.

Page 6

English

• Do not go up and down on a slope when you mow across the face of the slope. Be careful when you change the direction on a slope.

• Monitor the holes, ruts, rocks, and other hidden objects that can cause you to fall. Remove all obstacles such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out of balance, release the bail switch immediately.

• Do not mow near drop-offs, ditches, or embankments.

4.5 OPERATION TIPS

• Do not try to override the operation of the start button or bail switch.

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick grass.

• Clean the bottom of the mower deck after each use. Remove grass clippings, leaves, dirt, and other debris.

5 MAINTENANCE

WARNING

Remove the safety key and battery pack from the machine before maintenance.

WARNING

Keep the engine and battery pack free from grass, leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based materials touch the plastic parts. Chemicals can cause damage to the plastic, and make the plastic unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic housing or components.

5.1 GENERAL MAINTENANCE

• Before each use, examine the machine for damaged, missing, or loose parts such as screws, nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use water.

5.2 LUBRICATION

Apply sufficient quantity of high grade lubricant to all bearings. No more bearing lubrication is necessary in usual operation conditions.

WARNING

Do not lubricate the wheel components. Lubrication can cause damage to the wheel components during operation.

5.3 REPLACE THE BLADE

Figure 10.

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade when you touch the blade.

1. Stop the machine.

2. Make sure that the blades fully stop.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Use a piece of wood to prevent the movement of the blade.

6. Remove the mounting screw and spacers with a wrench or socket.

7. Remove the blade.

8. Install the new blade. Make sure that the raised points engage the holes in the blade.

9. Put in the mounting screw and spacers and tighten them.

5.4 STORE THE MACHINE

• Clean the machine before storage.

• Make sure the engine is not hot when you store the machine.

• Make sure that the machine does not have loose or damaged parts. If it is necessary, do these steps/ instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the machine.

Page 7

English

6 TROUBLESHOOTING

Problem Possible cause Solution

The handle is not in position.

The machine does not start.

The machine cuts grass unevenly.

The machine does not mulch correctly.

The machine is hard to push.

There is a high vibration in the machine.

The bolts are not engaged correctly.

The battery capacity is low.

The bail switch is defective.

The battery key is not put in.

The lawn is rough.

The blade height is not set correctly.

Wet grass clippings attach to the deck.

The mulch plug is missing.

The grass is too tall, or the blade height is too low.

The grass catcher and the blade drags in thick grass.

The blade is unbalanced and worn.

The engine shaft is bent.

Adjust the height of the handle and make sure that the knobs and bolts are aligned correctly.

Charge the battery pack.

Replace the bail switch.

Put in the battery key.

Examine the mowing area.

Move the wheels to a higher position.

Wait until the grass dries before mowing.

Install the mulch plug.

Increase the blade height.

Empty the grass clippings from the grass catcher.

Replace the blade.

1. Stop the engine.

2. Remove the safety key and battery pack.

3. Disconnect the power source.

4. Inspect for damage.

5. Repair the machine before you start it again.

Problem Possible cause Solution

The machine stops during mowing.

* If you cannot find the solution to these problems, go to the service center.

TECHNICAL DATA

Voltage 48 V

No load speed 3600 / min

Cut width 410 mm

Cut height 25 - 80 mm

Grass catcher capacity 50 L

Weight (without battery pack)

Measured sound pressure level

Measured sound power level

Guaranteed sound power level

Vibration ＜ 5 m/s

Battery model BAM701 and other BAM

Charger model CAM805 and other CAM

The blade height is too low.

The battery pack is out of power.

The grass clippings attach to the deck or the blade.

Operation temperature of the machine is too high.

18.8 kg

= 68 dB(A)

LwA= 88 dB(A)

wA.d

series

Increase the blade height.

Charge the battery pack.

Remove the battery pack and check the deck.

Cool the machine.

= 91 dB(A)

8 WARRANTY

(The full warranty terms and conditions can be found on Powerworks webpage)

The Powerworks warranty is 3 years on the product, and 2 years on batteries (consumer/private usage) from the date of purchase. This warranty covers manufacturing faults. A faulty product under warranty might be either repaired or replaced. A unit that has been misused or used in other ways then described in the owner’s manual might be rejected for warranty. Normal wear, and wear parts are not considered as

Page 8

English

warranty. The original manufacturer warranty is not affected by any additional warranty offered by a dealer or retailer.

A faulty product must be returned to the point of purchase in order to claim for warranty, together with the proof of purchase (receipt).

9 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name: Changzhou Globe Co., Ltd. Address: No. 65 (3-4) Xinggang Rd., Zhonglou

Name and address of the person authorised to compile the technical file:

Name: Peter Söderström Address: Propellergatan 1, 211 15 Malmö, Sweden

Herewith we declare that the product

Category: Lawn mower Model: LME364 Serial number: See product rating label Year of Construc-

tion:

• is in conformity with the relevant provisions of the

• is in conformity with the provisions of the following

Furthermore, we declare that the following (parts/ clauses of) European harmonised standards have been used:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Measured sound power level: 88 dB(A) Guaranteed sound power level: 91 dB(A)

Zone, Changzhou 213101 China.

See product rating label

Machinery Directive 2006/42/EC.

other EC-Directives:

• 2014/30/EU (EMC-Directive)

• 2000/14/EC (Noise Directive) incl. modifications(2005/88/EC)

3744; EN 55014-1; EN 55014-2, ISO 11094

Place, date: Changzhou, 20171207

Signature: Ted Qu, Quality Director

Conformity assessment method to Annex VI Directive 2000/14/EC.

EC type approval to 2000/14/EC: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Munich Germany

Page 9

Deutsch

1 Beschreibung.............................. 10

1.1 Verwendungszweck................................. 10

1.2 Überblick.................................................. 10

2 Sicherheit.................................... 10

3 Montage...................................... 10

3.1 Maschine auspacken................................10

3.2 Ausklappen und Einstellen des

unteren Griffs............................................10

3.3 Oberen Griff montieren ............................10

3.4 Grasfangvorrichtung montieren................11

3.5 Mulcher montieren....................................11

3.6 Messerhöhe einstellen............................. 11

3.7 Setzen Sie den Akkupack ein...................11

3.8 Entfernen des Akkupacks.........................11

4 Bedienung................................... 11

4.1 Maschine starten...................................... 11

4.2 Maschine anhalten................................... 11

4.3 Grasfangvorrichtung entleeren.................11

4.4 Betrieb an Hängen................................... 12

4.5 Tipps zur Bedienung................................ 12

5 Wartung und Instandhaltung....... 12

5.1 Allgemeine Wartung................................. 12

5.2 Schmierung.............................................. 12

5.3 Ersetzen Sie das Messer......................... 12

5.4 Lagern Sie die Maschine..........................13

6 Fehlerbehebung.......................... 13

7 Technische Daten....................... 14

8 Garantie.......................................14

9 EG-Konformitätserklärung...........14

Page 10

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen im Haushalt eingesetzt. Das Schneidmesser muss etwa parallel zum Boden liegen. Alle vier Räder müssen beim Mähen den Boden berühren.

1.2 ÜBERBLICK

Abbildung 1-10.

Schnellspannhebel

Unterer Griff

Oberer Griff

Handgriff

Nockenverriegelung

Grasfangvorrichtung

Heckauswurfklappe

Mulcher

Höhenverstellungstaste

Akkufachklappe

Akkupack

Sicherheitsschlüssel

Start-Taste

Bügelschalter

Vorderrad

Hinterrad

Aussparung

Befestigungsschraube

Abstandhalter

Messer

2 SICHERHEIT

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor dem Gebrauch richtig montiert haben.

WARNUNG

• Wenn Teile beschädigt sein sollten, verwenden Sie die Maschine nicht.

• Wenn Sie nicht alle Teile haben, dürfen Sie die Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und die Verpackung gemäß den örtlichen Vorschriften.

3.2 AUSKLAPPEN UND EINSTELLEN

DES UNTEREN GRIFFS

Abbildung 2.

1. Ziehen Sie den oberen Griff hoch und zurück, um den Griff in die Betriebsposition zu bringen. Achten Sie darauf, dass die Griffe richtig einrasten.

2. Ziehen Sie den unteren Griff mit den Schnellspannhebeln auf beiden Seiten an.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffe in der gleichen Position befinden.

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Nur Zubehör verwenden, das vom Hersteller empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den Akkupack erst dann ein, wenn Sie alle Teile zusammengebaut haben.

WARNUNG

Beschädigen Sie die Kabel nicht, wenn Sie den Griff aus- oder zusammenklappen.

3.3 OBEREN GRIFF MONTIEREN

Abbildung 3.

1. Richten Sie die Löcher im oberen und unteren Griff aus.

2. Stecken Sie die Nockenverriegelungen durch die Löcher.

3. Ziehen Sie die Handgriffe an den Nockenverriegelungen fest.

4. Wiederholgen Sie den Vorgang auf der anderen Seite.

Page 11

Deutsch

3.4 GRASFANGVORRICHTUNG MONTIEREN

Abbildung 4.

1. Entfernen Sie den Mulcher.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie die Grasfangvorrichtung am Griff und

hängen Sie die Haken in die Schlitze.

4. Schließen Sie die Heckauswurfklappe.

3.5 MULCHER MONTIEREN

Abbildung 5.

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie den Mulcher am Griff fest und setzen Sie

ihn in den Auslaufschacht ein.

4. Schließen Sie die Heckauswurfklappe.

3.6 MESSERHÖHE EINSTELLEN

Die Maschine kann auf verschiedene Messerhöhen eingestellt werden.

Abbildung 6.

1. Drücken Sie die Höhenverstellungstaste, bewegen

Sie die Höhenverstellvorrichtung in eine höhere Position, um die Messerhöhe zu erhöhen.

2. Drücken Sie die Höhenverstellungstaste, bewegen

Sie das Höhenverstellvorrichtung in eine niedrigere Position, um die Messerhöhe zu verringern.

3.7 SETZEN SIE DEN AKKUPACK EIN

Abbildung 7.

WARNUNG

• Wenn der Akkupack oder das Ladegerät beschädigt ist, ersetzen Sie den Akkupack oder das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der Motor stoppt, bevor Sie den Akkupack einbauen oder entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen im Handbuch für Akku und Ladegerät.

1. Öffnen Sie die Akkufachklappe.

2. Richten Sie die Hubrippen am Akkupack mit den Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack eingesetzt.

5. Schließen Sie die Akkufachklappe.

HINWEIS

Der Motor startet erst, wenn Sie den Sicherheitsschlüssel einstecken.

3.8 ENTFERNEN DES AKKUPACKS

Abbildung 7.

1. Öffnen Sie die Akkufachklappe.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Drücken und halten Sie den Batterieentriegelungstaste.

4. Nehmen Sie den Akkupack aus der Maschine.

4 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

4.1 MASCHINE STARTEN

Abbildung 8.

1. Legen Sie den Sicherheitsschlüssel ein.

2. Halten Sie die Starttaste gedrückt.

3. Während Sie die Starttaste gedrückt halten, ziehen Sie den Bügelschalter in Richtung Griffstange.

4. Lassen Sie die Starttaste los, um die Maschine zu starten.

4.2 MASCHINE ANHALTEN

Abbildung 8.

1. Den Bügelschalter loslassen, um die Maschine anzuhalten.

WARNUNG

Warten Sie, bis die Messer vollständig zum Stillstand gekommen sind, bevor Sie die Maschine erneut starten. Schalten Sie die Maschine nicht schnell aus und wieder ein.

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und den Akkupack, nachdem Sie die Arbeit beendet haben.

4.3 GRASFANGVORRICHTUNG

ENTLEEREN

Abbildung 9.

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

Page 12

Deutsch

4. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff und haken Sie sie von den Schlitzen ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

4.4 BETRIEB AN HÄNGEN

WARNUNG

Mähen Sie nicht an Hängen mit einem Gefälle von mehr als 15°. Wenn Sie sich damit nicht sicher fühlen, mähen Sie nicht am Hang.

WARNUNG

Bitte halten Sie beim Mähen am Hang eine niedrige Selbstfahrgeschwindigkeit ein.

• Mähen Sie stets horizontal zum Hang. Seien Sie vorsichtig, wenn Sie an Hängen die Arbeitsrichtung ändern.

• Achten Sie auf Löcher, Furchen, Felsen und andere versteckte Objekte, die Sie zum Fallen bringen können. Entfernen Sie alle Hindernisse wie Steine und Äste.

• Achten Sie auf einen stabilen Stand. Sollten Sie das Gleichgewicht verlieren, lassen Sie den Bügelschalter sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen, Gräben oder Böschungen.

4.5 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste oder des Bügelschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter rotierende Teile bringen.

• Halten Sie den Auslaufschacht sauber.

• Nicht nasses Gras mähen.

• Bei neuem oder dickem Gras ist eine höhere Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

5 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den Sicherheitsschlüssel und den Akkupack aus der Maschine.

WARNUNG

Halten Sie Motor und Akkupack frei von Gras, Laub oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und mineralölbasierte Materialien nicht mit den Kunststoffteilen in Berührung kommen. Chemikalien können den Kunststoff beschädigen und ihn unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder Reinigungsmittel auf dem Kunststoffgehäuse oder den Bauteilen.

5.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig an.

• Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser.

5.2 SCHMIERUNG

Alle Lager in ausreichender Menge mit hochwertigem Schmiermittel bestreichen. Unter normalen Betriebsbedingungen ist keine Lagerschmierung mehr erforderlich.

WARNUNG

Schmieren Sie nicht die Radbauteile. Eine Schmierung kann zu Schäden an den Radbauteilen während des Betriebs führen.

5.3 ERSETZEN SIE DAS MESSER

Abbildung 10.

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

2. Vergewissern Sie sich, dass die Messer zum Stillstand kommen.

Page 13

Deutsch

3. Entfernen Sie den Sicherheitsschlüssel und den Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verwenden Sie ein Stück Holz, um die Bewegung des Messers zu verhindern.

6. Entfernen Sie die Befestigungsschraube und die Abstandhalter mit einem Schraubenschlüssel oder einem Steckschlüssel.

7. Entfernen Sie das Messer.

8. Installieren Sie das neue Messer. Achten Sie darauf, dass die erhabenen Stellen in die Löcher im Messer eingreifen.

9. Setzen Sie die Befestigungsschraube und die Abstandhalter ein und ziehen Sie sie fest.

5.4 LAGERN SIE DIE MASCHINE

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist, wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Wenn es notwendig ist, führen Sie diese Schritte/ Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter eines

zugelassenen Servicezentrums.

• Die Maschine an einem trockenen Ort verstauen.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der Maschine kommen können.

6 FEHLERBEHEBUNG

Problem Mögliche Urs-

Der Griff ist nicht in Position.

Die Maschine startet nicht.

ache Die Schrauben

sind nicht richtig eingerastet.

Die Batterieleistung ist schwach.

Der Bügelschalter ist defekt.

Der Akkuschlüssel ist nicht eingesteckt.

Lösung

Stellen Sie die Höhe des Griffs ein und achten Sie darauf, dass die Knäufe und Schrauben richtig ausgerichtet sind.

Laden Sie den Akkupack auf.

Ersetzen Sie den Bügelschalter.

Legen Sie den Akkuschlüssel ein.

Problem Mögliche Urs-

Die Maschine mäht das Gras ungleichmäßig.

Die Maschine mulcht nicht richtig.

Die Maschine lässt sich nur schwer schieben.

Die Maschine vibriert sehr stark.

ache Der Rasen ist

rau. Die Messerhöhe

ist nicht richtig eingestellt.

Nasser Grasschnitt klebt am Mähwerk.

Der Mulcher fehlt.

Das Gras ist zu hoch oder die Messerhöhe zu niedrig.

Die Grasfangvorrichtung und das Messer ziehen dickes Gras ein.

Das Messer ist nicht ausgewuchtet oder verschlissen.

Die Motorwelle ist verbogen.

Lösung

Untersuchen Sie den Mähbereich.

Bewegen Sie die Räder in eine höhere Position.

Warten Sie, bis das Gras getrocknet ist, bevor Sie mähen.

Installieren Sie den Mulcher.

Erhöhen Sie die Messerhöhe.

Entleeren Sie den Grasschnitt aus der Grasfangvorrichtung.

Tauschen Sie das Messer aus.

1. Stellen Sie den Motor ab.

2. Entfernen Sie den Sicherheitsschlüssel und den Akkupack.

3. Trennen Sie die Maschine von der Stromquelle.

4. Auf Schäden untersuchen.

5. Reparieren Sie die Maschine, bevor Sie sie wieder in Betrieb nehmen.

Page 14

Deutsch

Problem Mögliche Urs-

Die Maschine stoppt während des Mähens.

* Wenn Sie keine Lösung für diese Probleme finden, wenden Sie sich an das Service-Center.

TECHNISCHE DATEN

Spannung 48 V

Leerlaufdrehzahl 3600 / min

Schnittbreite 410 mm

Schnitthöhe 25 - 80 mm

Grasfangkapazität 50 L

Gewicht (ohne Akkupack) 18,8 kg

Gemessener Schalldruckpegel

Gemessener Schallleistungspegel

Garantierter Schallleistungspegel

Vibration ＜ 5 m/s

Akku-Modell BAM701 und andere

Ladegerät-Modell CAM805 und andere

ache

Die Messerhöhe ist zu niedrig.

Der Akkupack ist leer.

Der Grasschnitt klebt am Mähwerk oder am Messer.

Die Betriebstemperatur der Maschine ist zu hoch.

= 68 dB(A)

LwA= 88 dB(A)

wA.d

BAM-Baureihen

CAM-Baureihen

= 91 dB(A)

8 GARANTIE

(Die vollständigen Garantiebedingungen finden Sie auf der Website von Powerworks)

Die Powerworks-Garantie beträgt 3 Jahre auf das Produkt und 2 Jahre auf die Akkus (Käufer/ Privatgebrauch) ab Kaufdatum. Diese Garantie deckt Herstellungsfehler ab. Ein im Rahmen der Garantie fehlerhaftes Produkt kann entweder repariert oder ersetzt werden. Ein Gerät, das missbräuchlich oder auf andere Weise als zu in der Bedienungsanleitung

Lösung

Erhöhen Sie die Messerhöhe.

Laden Sie den Akkupack auf.

Nehmen Sie den Akkupack heraus und überprüfen Sie das Mähwerk.

Maschine abkühlen lassen.

beschrieben Zwecken verwendet wurde, kann von der Garantie ausgeschlossen werden. Normaler Verschleiß und Verschleißteile sind von der Garantie ausgeschlossen. Die ursprüngliche Herstellergarantie wird durch eine zusätzliche Garantie eines Händlers oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit dem Kaufnachweis (Quittung) an die Verkaufsstelle zurückgeschickt werden, um Garantieansprüche geltend zu machen.

EGKONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: Changzhou Globe Co., Ltd.

Adresse: No. 65 (3-4) Xinggang Rd., Zhonglou

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen berechtigt ist:

Name: Peter Söderström

Adresse: Propellergatan 1, 211 15 Malmö, Schwe-

Hiermit erklären wir, dass das Produkt

Kategorie: Rasenmäher

Modell: LME364

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der

• mit den Bestimmungen der folgenden anderen EG-

Darüber hinaus erklären wir, dass die folgenden (Teile/ Klauseln von) europäischen harmonisierten Normen verwendet wurden:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Gemessener Schallleistungspegel: 88 dB(A)

Garantierter Schallleistungspegel: 91 dB(A)

Konformitätsbewertungsmethode nach Anhang VI der Richtlinie 2000/14/EG.

Zone, Changzhou 213101 China.

den

Maschinenrichtlinie 2006/42/EG entspricht.

Richtlinien übereinstimmt:

• 2014/30/EU (EMV-Richtlinie)

• 2000/14/EG (Lärmrichtlinie) inkl. Änderungen (2005/88/EG)

3744; EN 55014-1; EN 55014-2, ISO 11094

Page 15

Deutsch

EG-Typgenehmigung nach 2000/14/EG: TÜV Industrie Service GmbH (0036) Westendstraße 199, 80339 München, Deutschland

Ort, Datum: Changzhou, 20171207

Unterschrift: Ted Qu, Qualitätsleiter

Page 16

Español

1 Descripción..................................17

1.1 Finalidad...................................................17

1.2 Perspectiva general..................................17

2 Seguridad.................................... 17

3 Instalación................................... 17

3.1 Desembalaje de la máquina.....................17

3.2 Despliegue y ajuste del asa inferior......... 17

3.3 Instalación del asa superior .....................17

3.4 Instalación del recogehierba.................... 17

3.5 Instalación del tapón de mulching............18

3.6 Ajuste de la altura de la cuchilla...............18

3.7 Instalación de la batería........................... 18

3.8 Retirada de la batería...............................18

4 Funcionamiento...........................18

4.1 Puesta en marcha de la máquina.............18

4.2 Detención de la máquina..........................18

4.3 Vaciado del recogehierba.........................18

4.4 Funcionamiento en pendientes................ 19

4.5 Consejos de funcionamiento....................19

5 Mantenimiento.............................19

5.1 Mantenimiento general.............................19

5.2 Lubricación............................................... 19

5.3 Sustitución de la cuchilla.......................... 19

5.4 Almacenamiento de la máquina............... 20

6 Solución de problemas................20

7 Datos técnicos.............................21

8 Garantía...................................... 21

9 Declaración de conformidad CE..21

Page 17

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para el corte de césped doméstico. La cuchilla de corte debe estar aproximadamente paralela al suelo. Las cuatro ruedas deben tocar el suelo mientras corta el césped.

1.2 PERSPECTIVA GENERAL

Figura 1-10.

Palanca de apertura rápida

Asa inferior

Asa superior

Mando

Cierre de leva

Recogehierba

Puerta de descarga trasera

Tapón de mulching

Botón de ajuste de altura

Puerta de la batería

Batería

Llave de seguridad

Botón de puesta en marcha

Interruptor de seguridad

Rueda delantera

Rueda trasera

Ranura

Tornillo de montaje

Espaciador

Cuchilla

2 SEGURIDAD

AVISO

Asegúrese de seguir/respetar todas las instrucciones de seguridad.

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

No cambie ni utilice accesorios que no sean los recomendados por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta que no haya montado todas las piezas.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del uso.

AVISO

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los reglamentos locales.

3.2 DESPLIEGUE Y AJUSTE DEL ASA

INFERIOR

Figura 2.

1. Tire hacia arriba y hacia atrás del asa superior para levantarla a la posición de funcionamiento. Asegúrese de que las asas encajen correctamente en su posición.

2. Apriete el asa inferior con las palancas de apertura rápida a ambos lados.

NOTA

Asegúrese de que las dos asas estén en la misma posición.

AVISO

No dañe los cables cuando pliegue o despliegue el asa.

3.3 INSTALACIÓN DEL ASA

SUPERIOR

Figura 3.

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los cierres de leva por los orificios.

3. Apriete los mandos en los cierres de leva.

4. Realice la misma operación en el otro lado.

3.4 INSTALACIÓN DEL

RECOGEHIERBA

Figura 4.

1. Retire el tapón de mulching.

Page 18

Español

2. Abra la puerta de descarga trasera y sujétela.

3. Sostenga el recogehierba por el asa y ponga los ganchos sobre las ranuras.

4. Cierre la puerta de descarga trasera.

3.5 INSTALACIÓN DEL TAPÓN DE

MULCHING

Figura 5.

1. Retire el recogehierba.

2. Abra la puerta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo en el conducto de descarga.

4. Cierre la puerta de descarga trasera.

3.6 AJUSTE DE LA ALTURA DE LA

CUCHILLA

La máquina puede ajustarse a distintas alturas de cuchilla.

Figura 6.

1. Pulse el botón de ajuste de altura, mueva el engranaje de ajuste de altura a una posición más alta para aumentar la altura de la cuchilla.

2. Pulse el botón de ajuste de altura, mueva el engranaje de ajuste de altura a una posición más baja para disminuir la altura de la cuchilla.

3.7 INSTALACIÓN DE LA BATERÍA

Figura 7.

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del manual de la batería y el cargador.

1. Abra la puerta de la batería.

2. Alinee las nervaduras de elevación de la batería con las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la puerta de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de seguridad.

3.8 RETIRADA DE LA BATERÍA

Figura 7.

1. Abra la puerta de la batería.

2. Retire la llave de seguridad.

3. Pulse y mantenga pulsado el botón de desbloqueo de la batería.

4. Retire la batería de la máquina.

4 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 8.

1. Introduzca la llave de seguridad.

2. Pulse y mantenga pulsado el botón de puesta en marcha.

3. Mientras mantiene pulsado el botón de puesta en marcha, tire del interruptor de seguridad en la dirección del manillar.

4. Suelte el botón de puesta en marcha para poner en marcha la máquina.

4.2 DETENCIÓN DE LA MÁQUINA

Figura 8.

1. Suelte el interruptor de seguridad para detener la máquina.

AVISO

Espere hasta que las cuchillas se detengan por completo antes de volver a poner en marcha la máquina. No apague y encienda la máquina rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras finalizar el trabajo.

4.3 VACIADO DEL RECOGEHIERBA

Figura 9.

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la puerta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y desengánchelo de las ranuras.

6. Cierre la puerta de descarga trasera.

7. Vacíe el recogehierba.

Page 19

Español

4.4 FUNCIONAMIENTO EN PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior a 15°. Si no está cómodo, no siegue en una pendiente.

AVISO

Mantenga una velocidad de autopropulsión baja cuando siegue en una pendiente.

• No suba y baje en una pendiente cuando siegue la

superficie de la misma. Tenga cuidado al cambiar de dirección en una pendiente.

• Supervise los orificios, surcos, piedras y otros

objetos ocultos que pueden hacer que se caiga. Elimine todos los obstáculos como piedras y ramas de árboles.

• Asegúrese de tener un equilibrio estable. Si pierde

el equilibrio, suelte el interruptor de seguridad inmediatamente.

• No siegue cerca de precipicios, zanjas o

terraplenes.

4.5 CONSEJOS DE FUNCIONAMIENTO

• No intente anular el funcionamiento del botón de

puesta en marcha o el interruptor de seguridad.

• No incline la máquina cuando la ponga en marcha.

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias.

• Mantenga limpio el conducto de descarga.

• No corte hierba mojada.

• Es necesaria una mayor altura de la cuchilla para

césped nuevo o denso.

• Limpie la parte inferior de la plataforma del

cortacésped después de cada uso. Retire los recortes de hierba, las hojas, la suciedad y otros residuos.

5 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros derivados del petróleo toquen las piezas de plástico. Las sustancias químicas pueden dañar el plástico y hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la carcasa o los componentes de plástico.

5.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para comprobar si hay piezas dañadas, ausentes o sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice agua.

5.2 LUBRICACIÓN

Aplique una cantidad suficiente de lubricante de alta calidad a todos los rodamientos. No es necesario lubricar más los rodamientos en condiciones de funcionamiento habituales.

AVISO

No lubrique los componentes de las ruedas. La lubricación puede dañar los componentes de las ruedas durante el funcionamiento.

5.3 SUSTITUCIÓN DE LA CUCHILLA

Figura 10.

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de la cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que las cuchillas se detengan por completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el movimiento de la cuchilla.

6. Retire el tornillo de montaje y los espaciadores con una llave o una llave de tubo.

7. Retire la cuchilla.

Page 20

Español

8. Instale la cuchilla nueva. Asegúrese de que los puntos elevados se acoplen en los orificios de la cuchilla.

9. Coloque el tornillo de montaje y los espaciadores y

apriételos.

5.4 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando almacene la máquina.

• Asegúrese de que la máquina no tenga piezas sueltas o dañadas. Si es necesario, siga estos pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a la máquina.

6 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución El asa no está

en posición.

La máquina no se pone en marcha.

La máquina corta la hierba irregularmente.

Los pernos no se han acoplado correctamente.

La capacidad de la batería está baja.

El interruptor de seguridad está defectuoso.

La llave de la batería no se ha introducido.

El césped es agreste.

La altura de la cuchilla no se ha ajustado correctamente.

Ajuste la altura del asa y asegúrese de que los mandos y los pernos se hayan alineado correctamente.

Cargue la batería.

Sustituya el interruptor de seguridad.

Introduzca la llave de la batería.

Examine la superficie de segado.

Mueva las ruedas a una posición más alta.

Problema Posible causa Solución La función de

mulching de la máquina no se realiza correctamente.

Es difícil empujar la máquina.

Hay una vibración elevada en la máquina.

La máquina se detiene durante el segado.

Hay recortes de hierba mojada adheridos a la plataforma.

Falta el tapón de mulching.

La hierba está demasiado alta o la altura de la cuchilla es demasiado baja.

El recogehierba y la cuchilla arrastran cuando se trabaja en hierba densa.

La cuchilla está desequilibrada y desgastada.

El eje del motor se ha doblado.

La altura de la cuchilla es demasiado baja.

La batería se ha agotado.

Hay recortes de hierba adheridos a la plataforma o a la cuchilla.

La temperatura de funcionamiento de la máquina es demasiado alta.

Espere hasta que la hierba se seque antes de segar.

Instale el tapón de mulching.

Aumente la altura de la cuchilla.

Vacíe los recortes de hierba del recogehierba.

Sustituya la cuchilla.

1. Detenga el motor.

2. Retire la llave de seguridad y la batería.

3. Desconecte la fuente de alimentación.

4. Inspeccione si hay daños.

5. Repare la máquina antes de volver a ponerla en marcha.

Aumente la altura de la cuchilla.

Cargue la batería.

Retire la batería y compruebe la plataforma.

Deje enfriar la máquina.

* Si no puede encontrar la solución a estos problemas, vaya al centro de servicio.

Page 21

Español

7 DATOS TÉCNICOS

Tensión 48 V

Velocidad sin carga 3600 / min

Anchura de corte 410 mm

Altura de corte 25 - 80 mm

Capacidad del recogehier-ba50 L

Peso (sin batería) 18,8 kg

Nivel de presión acústica medida

Nivel de potencia acústica medida

Nivel de potencia acústica garantizada

Vibración ＜ 5 m/s

Modelo de batería BAM701 y otras series

Modelo de cargador CAM805 y otras series

= 68 dB(A)

= 88 dB(A)

wA.d

BAM

CAM

= 91 dB(A)

8 GARANTÍA

(La totalidad de las condiciones de la garantía puede encontrarse en la página web de Powerworks)

La garantía de Powerworks es de 3 años para el producto y 2 años para las baterías (uso privado / del consumidor) a partir de la fecha de compra. Esta garantía cubre defectos de fabricación. Un producto defectuoso en garantía puede ser reparado o sustituido. Una unidad que haya sido mal utilizada o utilizada de modo distinto al que se describe en el manual del propietario puede no tener derecho a garantía. El desgaste normal y las piezas de desgaste no están cubiertos por la garantía. La garantía original del fabricante no se ve afectada por ninguna garantía adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto de compra para reclamar la garantía, junto con el comprobante de compra (ticket).

Nombre: Peter Söderström Dirección: Propellergatan 1, 211 15 Malmö, Suecia

Por la presente declaramos que el producto

Categoría: Cortacésped Modelo: LME364 Número de serie: Véase la etiqueta de clasifica-

Año de construcción:

• es conforme con las disposiciones pertinentes de la Directiva relativa a las máquinas (2006/42/CE).

• es conforme con las disposiciones de las siguientes Directivas CE:

• Directiva CEM (2014/30/UE)

• Directiva relativa a las emisiones sonoras

(2000/14/CE) incl. modificaciones (2005/88/CE)

Adicionalmente, declaramos que se han utilizado las siguientes (partes/cláusulas de) las normas europeas armonizadas:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Nivel de potencia acústica medida: 88 dB(A) Nivel de potencia acústica garanti-

zada:

Método de evaluación de conformidad según el anexo VI / Directiva 2000/14/CE.

Aprobación de tipo CE según 2000/14/CE: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Munich Alemania

Lugar, fecha: Changzhou, 20171207

ción del producto Véase la etiqueta de clasifica-

ción del producto

91 dB(A)

Firma: Ted Qu, Director de calidad

DECLARACIÓN DE CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre: Changzhou Globe Co., Ltd. Dirección: No. 65 (3-4) Xinggang Rd., Zhonglou

Nombre y dirección de la persona autorizada para compilar el archivo técnico:

Zone, Changzhou 213101 China.

Page 22

Italiano

1 Descrizione..................................23

1.1 Destinazione d'uso................................... 23

1.2 Panoramica.............................................. 23

2 Sicurezza.....................................23

3 Installazione................................ 23

3.1 Disimballaggio dell'apparecchio............... 23

3.2 Apertura e regolazione del manubrio

inferiore.................................................... 23

3.3 Installazione dell'impugnatura

superiore ................................................. 23

3.4 Installazione del contenitore dell'erba...... 24

3.5 Installazione dell'accessorio per

pacciamatura............................................24

3.6 Impostazione dell'altezza di taglio............24

3.7 Installazione del gruppo batteria.............. 24

3.8 Rimozione del gruppo batteria................. 24

4 Utilizzo.........................................24

4.1 Avvio dell'apparecchio..............................24

4.2 Arresto dell'apparecchio...........................24

4.3 Svuotare il sacco di raccolta.....................24

4.4 Utilizzo su terreni in pendenza................. 25

4.5 Suggerimenti per l'uso..............................25

5 Manutenzione..............................25

5.1 Manutenzione generale............................25

5.2 Lubrificazione........................................... 25

5.3 Sostituzione della lama............................ 25

5.4 Conservazione dell'apparecchio...............26

6 Risoluzione dei problemi............. 26

7 Specifiche tecniche..................... 27

8 Garanzia......................................27

9 Dichiarazione di conformità CE... 27

Page 23

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in ambienti domestici. La lama deve essere circa parallela al terreno. Tutte le quattro ruote devono essere a contatto con il terreno durante il taglio.

1.2 PANORAMICA

Figure 1-10

Leva a rilascio rapido

Manubrio inferiore

Manubrio superiore

Manopola

Raccordo cam-lock

Contenitore di raccolta

Sportello dello scarico posteriore

Accessorio per pacciamatura

Pulsante di regolazione dell'altezza

Sportello del vano batteria

Gruppo batteria

Chiave di sicurezza

Pulsante di avvio

Barra di avanzamento

Ruota anteriore

Ruota posteriore

Fessura

Vite di fissaggio

Distanziatore

Lama

2 SICUREZZA

3.1 DISIMBALLAGGIO DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio prima dell'uso.

AVVERTIMENTO

• Se uno o più componenti sono danneggiati, non usare l'apparecchio.

• Se uno o più componenti sono mancanti, non usare l'apparecchio.

• In caso di componenti danneggiati o mancanti, contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative locali.

3.2 APERTURA E REGOLAZIONE DEL

MANUBRIO INFERIORE

Figura 2.

1. Tirare il manubrio superiore verso l'alto e all'indietro per portarlo in posizione operativa. Assicurarsi che i manubri scattino correttamente in posizione.

2. Serrare il manubrio inferiore con le leve a rilascio rapido ai due lati.

NOTA

Assicurarsi che le due leve siano nella stessa posizione.

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 INSTALLAZIONE

AVVERTIMENTO

Non modificare o installare accessori non raccomandati dal costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria finché l'assemblaggio non è terminato.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante l'apertura o la chiusura del manubrio.

3.3 INSTALLAZIONE

DELL'IMPUGNATURA SUPERIORE

Figura 3.

1. Allineare i fori sul manubrio superiore e sul manubrio inferiore.

2. Inserire i raccordi cam-lock attraverso i fori.

3. Serrare le manopole sui raccordi cam-lock.

4. Ripetere questa operazione sull'altro lato.

Page 24

Italiano

3.4 INSTALLAZIONE DEL CONTENITORE DELL'ERBA

Figura 4.

1. Rimuovere l'accessorio per pacciamatura

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci sulle fessure.

4. Chiudere lo sportello dello scarico posteriore.

3.5 INSTALLAZIONE DELL'ACCESSORIO PER PACCIAMATURA

Figura 5.

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e inserilo nello scivolo di scarico.

4. Chiudere lo sportello dello scarico posteriore.

3.6 IMPOSTAZIONE DELL'ALTEZZA DI TAGLIO

Il tosaerba è dotato di diverse altezze di taglio.

Figura 6.

1. Premere il pulsante di regolazione dell'altezza,

spostare l'ingranaggio di regolazione dell'altezza su un livello superiore per aumentare l'altezza di taglio.

2. Premere il pulsante di regolazione dell'altezza,

spostare l'ingranaggio di regolazione dell'altezza su un livello inferiore per diminuire l'altezza di taglio.

3.7 INSTALLAZIONE DEL GRUPPO BATTERIA

Figura 7.

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono danneggiati, sostituirli.

• Arrestare l'apparecchio e attendere che il motore si arresti prima di installare o rimuovere il gruppo batteria.

• Leggere, comprendere e rispettare le istruzioni riportate nel manuale della batteria e del caricabatteria.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non si blocca in posizione.

4. Deve emettere un "clic".

5. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene inserita la chiave di sicurezza.

3.8 RIMOZIONE DEL GRUPPO BATTERIA

Figura 7.

1. Aprire lo sportello del vano batteria.

2. Rimuovere la chiave di sicurezza.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere il gruppo batteria dall'apparecchio.

4 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

4.1 AVVIO DELL'APPARECCHIO

Figura 8.

1. Inserire la chiave di sicurezza.

2. Tenere premuto il pulsante di avvio.

3. Tenendo premuto il pulsante di avvio, tirare la barra

di avanzamento verso l'impugnatura del manubrio.

4. Rilasciare il pulsante di avvio per avviare

l'apparecchio.

4.2 ARRESTO DELL'APPARECCHIO

Figura 8.

1. Rilasciare la barra di avanzamento per arrestare

l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente prima di riavviare l'apparecchio. Non accendere e spegnere l'apparecchio in rapida successione.

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo batteria al termine dell'uso.

4.3 SVUOTARE IL SACCO DI RACCOLTA.

Figura 9.

1. Arrestare l'apparecchio.

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

Page 25

Italiano

4. Aprire lo sportello dello scarico posteriore e tenerlo aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura e sganciarlo dalle fessure.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

4.4 UTILIZZO SU TERRENI IN

PENDENZA

AVVERTIMENTO

Non usare l'apparecchio su terreni con pendenza superiore a 15°. Se non ci si sente sicuri, non usare l'apparecchio su terreni in pendenza.

AVVERTIMENTO

Mantenere una velocità ridotta in caso di avanzamento automatico su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre perpendicolarmente alla discesa, mai verso l'alto o verso il basso. Prestare attenzione quando si cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, pietre e altri oggetti nascosti che possono causare cadute. Rimuovere tutti gli ostacoli come pietre e rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde l'equilibrio, rilasciare immediatamente la barra di avanzamento.

• Non usare l'apparecchio in prossimità di fossati, discese ripide o scarpate.

4.5 SUGGERIMENTI PER L'USO

• Non tentare di disabilitare il funzionamento del pulsante di avvio o della barra di avanzamento.

• Non inclinare l'apparecchio durante l'avvio.

• Non posizionare mani o piedi in prossimità o sotto le parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo ogni utilizzo. Rimuovere residui di erba, foglie, sporcizia e altri detriti.

5 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba, foglie o grasso in eccesso.

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con olio dei freni, benzina e materiali a base di petrolio. Gli agenti chimici possono danneggiare la plastica e renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti in plastica.

5.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e cappucci per assicurarsi che non siano danneggiati, mancanti o allentati.

• Serrare correttamente tutti i dispositivi di fissaggio e i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non usare acqua.

5.2 LUBRIFICAZIONE

Applicare una quantità sufficiente di lubrificante di alta qualità su tutti i cuscinetti. In condizioni di utilizzo normale non è necessaria alcuna lubrificazione aggiuntiva sui cuscinetti.

AVVERTIMENTO

Non lubrificare i componenti delle ruote. Il lubrificante può danneggiare i componenti delle ruote durante l'uso.

5.3 SOSTITUZIONE DELLA LAMA

Figura 10.

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno alla lama prima di toccarla.

1. Arrestare l'apparecchio.

2. Assicurarsi che le lame siano completamente ferme.

3. Rimuovere la chiave di sicurezza e il gruppo batteria.

Page 26

Italiano

4. Posizionare l'apparecchio su un lato.

5. Usare un pezzo di legno per bloccare il movimento della lama.

6. Rimuovere la vite di fissaggio e i distanziatori con una chiave o una chiave a tubo.

7. Rimuovere la lama.

8. Installare la lama nuova. Assicurarsi che i punti

rialzati si incastrino nei fori della lama.

9. Infilare la vite di fissaggio e i distanziatori e serrarli.

5.4 CONSERVAZIONE

DELL'APPARECCHIO

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti allentate o danneggiate. Se necessario, procedere come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non si avvicinino all'apparecchio.

6 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione Il manubrio non

è in posizione.

L'apparecchio non si avvia.

L'apparecchio non taglia l'erba in modo uniforme.

I bulloni non sono posizionati correttamente.

Il gruppo batteria è scarico.

La barra di avanzamento è difettosa.

La chiave della batteria non è stata inserita.

Il prato è accidentato.

L'altezza di taglio non è impostata correttamente.

Regolare l'altezza del manubrio e assicurarsi che le manopole e i bulloni siano allineati correttamente.

Ricaricare il gruppo batteria.

Sostituire la barra di avanzamento.

Inserire la chiave della batteria.

Ispezionare l'area di taglio.

Portare le ruote in una posizione superiore.

Problema Possibile causa Soluzione L'apparecchio

non esegue una corretta pacciamatura.

L'apparecchio è difficile da spingere.

L'apparecchio presenta forti vibrazioni.

L'apparecchio si arresta durante il taglio.

Sulla parte inferiore dell'unità tosaerba sono presenti residui di erba bagnata.

L'accessorio per pacciamatura è assente.

L'erba è troppo alta, o l'altezza di taglio è troppo bassa.

Il contenitore dell'erba e la lama vengono trascinati dall'erba folta.

La lama è sbilanciata e usurata.

L'albero motore è piegato.

L'altezza di taglio è troppo bassa.

Il gruppo batteria è scarico.

Sull'unità tosaerba o sulla lama sono presenti residui di erba.

La temperatura di funzionamento dell'apparecchio è troppo alta.

Attendere che l'erba si asciughi prima di tagliarla.

Installare l'accessorio per pacciamatura.

Aumentare l'altezza di taglio.

Svuotare il contenitore dell'erba.

Sostituire la lama.

1. Arrestare il motore.

2. Rimuovere la chiave di sicurezza e il gruppo batteria.

3. Scollegare il cavo di alimentazione dalla presa di corrente.

4. Verificare l'assenza di danni.

5. Riparare l'apparecchio prima di riavviarlo.

Aumentare l'altezza di taglio.

Ricaricare il gruppo batteria.

Rimuovere il gruppo batteria e controllare l'unità tosaerba.

Lasciare raffreddare l'apparecchio.

Page 27

Italiano

* Se non è possibile trovare la soluzione al proprio problema, recarsi presso un centro di assistenza.

SPECIFICHE TECNICHE

Tensione 48 V

Velocità a vuoto 3600 / min

Ampiezza di taglio 410 mm

Altezza di taglio 25 - 80 mm

Capacità del contenitore dell'erba

Peso (senza gruppo batteria)

Livello di pressione sonora misurato

Livello di potenza sonora misurato

Livello di potenza sonora garantito

Vibrazioni ＜ 5 m/s

Modello batteria BAM701 e altre serie BAM

Modello caricabatteria CAM805 e altre serie CAM

50 L

18,8 kg

= 68 dB(A)

= 88 dB(A)

wA.d

= 91 dB(A)

8 GARANZIA

(I termini e le condizioni integrali della garanzia sono consultabili sul Powerworks sito web.)

. Powerworks offre una garanzia di 3 anni per il prodotto e di 2 anni per le batterie (uso domestico/privato) dalla data di acquisto. La garanzia copre i difetti di fabbricazione. I prodotti difettosi in garanzia possono essere riparati o sostituiti. L'uso del prodotto in modo improprio o diverso da come descritto nel manuale di istruzioni può invalidare la garanzia. La normale usura del prodotto e degli accessori non è coperta dalla garanzia. La garanzia del fabbricante non è influenzata da eventuali garanzie supplementari offerte dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i prodotti difettosi devono essere riportati presso il punto vendita insieme alla prova di acquisto (ricevuta).

Nome e indirizzo della persona autorizzata a compilare il fascicolo tecnico

Nome: Peter Söderström Indirizzo: Propellergatan 1, 211 15 Malmö, Svezia

Con la presente si dichiara che il prodotto

Categoria: Tosaerba Modello: LME364 Numero di serie: consultare la targa del prodotto Anno di fabbrica-

zione:

• è conforme ai requisiti della direttiva Macchine 2006/42/EC;

• è conforme ai requisiti delle seguenti direttive europee:

• 2014/30/EU (direttiva EMC);

• 2000/14/EC (direttiva Rumorosità) incl.

modifiche (2005/88/EC).

Inoltre, si dichiara di aver utilizzato i seguenti (parti/ clausole degli) standard armonizzati europei:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Livello di potenza sonora misurato: 88 dB(A) Livello di potenza sonora garantito: 91 dB(A)

Metodo di valutazione della conformità conforme all'allegato VI della direttiva 2000/14/EC.

Certificazione CE di tipo conforme a 2000/14/EC: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Monaco Germania

Luogo, data: Changzhou, 20171207

consultare la targa del prodotto

Firma: Ted Qu, Direttore Qualità

DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante

Nome: Changzhou Globe Co., Ltd. Indirizzo: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 Cina.

Page 28

Français

1 Description.................................. 29

1.1 Objet.........................................................29

1.2 Aperçu...................................................... 29

2 Sécurité....................................... 29

3 Installation................................... 29

3.1 Déballage de la machine..........................29

3.2 Déploiement et ajustement de poignée

inférieure.................................................. 29

3.3 Installation de poignée supérieure .......... 29

3.4 Installation de collecteur d'herbe..............30

3.5 Installation de l'insert mulching.................30

3.6 Réglage de hauteur de lame....................30

3.7 Installation de pack-batterie..................... 30

3.8 Retrait de pack-batterie............................ 30

4 Fonctionnement...........................30

4.1 Démarrage de la machine........................ 30

4.2 Arrêt de la machine.................................. 30

4.3 Vidage du collecteur d'herbe....................30

4.4 Travail en pente........................................31

4.5 Conseils d'utilisation.................................31

5 Maintenance................................31

5.1 Maintenance générale..............................31

5.2 Lubrification.............................................. 31

5.3 Remplacement de lame........................... 31

5.4 Stockage de la machine...........................32

6 Dépannage..................................32

7 Données techniques....................33

8 Garantie.......................................33

9 Déclaration de conformité CE..... 33

Page 29

Français

1 DESCRIPTION

1.1 OBJET

Cette machine est destinée à la tonte du gazon domestique. La lame de coupe doit être approximativement parallèle au sol. Les quatre roues doivent toutes toucher le sol pendant la tonte.

1.2 APERÇU

Figure 1-10.

Levier de libération rapide

Poignée inférieure

Poignée supérieure

Molette

Verrou de came

Collecteur d'herbe

Trappe de décharge arrière

Insert mulching

Bouton d'ajustement de hauteur

Porte de batterie

Pack-batterie

Clé de sécurité

Bouton de démarrage

Interrupteur à étrier

Roue avant

Roue arrière

Fente

Vis de montage

Espaceur

Lame

2 SÉCURITÉ

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant son usage.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes, contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation dans la boîte.

3. Retirez toutes les pièces non-assemblées de la boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et l'emballage au rebut dans le respect de la réglementation locale.

3.2 DÉPLOIEMENT ET AJUSTEMENT

DE POIGNÉE INFÉRIEURE

Figure 2.

1. Tirez la poignée supérieure vers le haut et l'arrière pour la lever en position de fonctionnement. Assurez-vous que les poignées s'enclenchent correctement en position.

2. Serrez la poignée inférieure avec les leviers de libération rapide de chaque côté.

REMARQUE

Assurez-vous que les deux poignées sont identiquement positionnées.

AVERTISSEMENT

Assurez-vous d'effectuer /respecter toutes les instructions de sécurité.

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

Ne modifiez et ne fabriquez pas des accessoires qui ne seraient pas recommandés par le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie avant d'avoir assemblé toutes les pièces.

AVERTISSEMENT

N'endommagez pas les câbles en pliant /dépliant la poignée.

3.3 INSTALLATION DE POIGNÉE

SUPÉRIEURE

Figure 3.

1. Alignez les orifices de la poignée supérieure avec ceux de la poignée inférieure.

2. Placez les verrous de came dans les orifices.

3. Serrez les molettes sur les verrous de came.

4. Faites de même pour l'autre côté.

Page 30

Français

3.4 INSTALLATION DE COLLECTEUR D'HERBE

Figure 4.

1. Retirez l'insert mulching.

2. Ouvrez la trappe de décharge arrière sans la

relâcher.

3. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets dans les fentes.

4. Fermez la trappe de décharge arrière.

3.5 INSTALLATION DE L'INSERT MULCHING

Figure 5.

1. Retirez le collecteur d'herbe.

2. Ouvrez la trappe de décharge arrière sans la

relâcher.

3. Tenez l'insert mulching par sa poignée et installez-le

dans la rampe de décharge.

4. Fermez la trappe de décharge arrière.

3.6 RÉGLAGE DE HAUTEUR DE LAME

La machine peut être réglée sur différentes hauteurs de lame.

Figure 6.

1. Appuyez sur le bouton d'ajustement de hauteur et

remontez le système d'ajustement de hauteur pour élever la hauteur de la lame.

2. Appuyez sur le bouton d'ajustement de hauteur et

abaissez le système d'ajustement de hauteur pour réduire la hauteur de la lame.

3.7 INSTALLATION DE PACKBATTERIE

Figure 7.

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé, remplacez-le.

• Arrêtez la machine et attendez que le moteur s'arrête avant d'installer ou de retirer le packbatterie.

• Lisez, apprenez et appliquez les instructions du manuel de batterie et de chargeur.

1. Ouvrez la porte de batterie.

2. Alignez les ailettes de levage sur le pack-batterie avec les rainures dans le compartiment de batterie.

3. Poussez le pack-batterie dans le compartiment de batterie jusqu'à le verrouiller en place.

4. Au clic audible, le pack-batterie est installé.

5. Fermez la porte de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez la clé de sécurité.

3.8 RETRAIT DE PACK-BATTERIE

Figure 7.

1. Ouvrez la porte de batterie.

2. Retirez la clé de sécurité.

3. Appuyez sur le bouton de libération de batterie sans le relâcher.

4. Retirez le pack-batterie de la machine.

4 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

4.1 DÉMARRAGE DE LA MACHINE

Figure 8.

1. Insérez la clé de sécurité.

2. Appuyez sur le bouton de démarrage sans le relâcher.

3. Tout en maintenant le bouton de démarrage, tirez sur l'interrupteur à étrier dans le sens de la barre de poignée.

4. Relâchez le bouton de démarrage afin de démarrer la machine.

4.2 ARRÊT DE LA MACHINE

Figure 8.

1. Relâchez l'interrupteur à étrier pour arrêter la machine.

AVERTISSEMENT

Attendez l'arrêt complet des lames avant de redémarrer la machine. N'effectuez pas un cycle rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le pack-batterie une fois le travail terminé.

4.3 VIDAGE DU COLLECTEUR

D'HERBE

Figure 9.

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

Page 31

Français

4. Ouvrez la trappe de décharge arrière sans la relâcher.

5. Tenez le collecteur d'herbe par sa poignée et dégagez les crochets des fentes.

6. Fermez la trappe de décharge arrière.

7. Videz le collecteur d'herbe.

4.4 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur les pentes inclinées au-delà de 15°. Si vous n'êtes pas à votre aise, ne tondez pas sur une pente.

AVERTISSEMENT

Pour une tonte en pente, maintenez une vitesse d’autopropulsion basse.

• Ne montez et ne descendez pas une pente si vous tondez transversalement à la pente. Attention aux changements de direction en pente.

• Faites attention aux trous, ornières, rochers et autres objets masqués pouvant vous faire chuter. Retirez tous les obstacles comme les pierres et les branches d'arbre.

• Assurez-vous de rester bien campé. En cas de déséquilibre, relâchez immédiatement l'interrupteur à étrier.

• Ne tondez pas à proximité des pentes prononcées, fossés ou remblais.

4.5 CONSEILS D'UTILISATION

• Ne tentez pas de mettre en dérivation le fonctionnement du bouton de démarrage ou de l'interrupteur à étrier.

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou sous les pièces en rotation.

• Préservez la propreté de la rampe de décharge.

• Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après chaque usage. Retirez les résidus herbeux, feuilles, salissures et autres débris.

5 MAINTENANCE

AVERTISSEMENT

Retirez la clé de sécurité et le pack-batterie de la machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le pack-batterie de l'herbe, des feuilles et de l'excès de graisse.

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et les substances à base de pétrole toucher les pièces en plastique. Les produits chimiques peuvent endommager le plastique et rendre son entretien impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants sur les composants ou le boîtier en plastique.

5.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour identifier les pièces endommagées, manquantes ou desserrées ainsi les vis, écrous, boulons et bouchons.

• Serrez correctement toutes les fixations et bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez pas d'eau.

5.2 LUBRIFICATION

Appliquez une quantité suffisante de lubrifiant de qualité supérieure sur tous les roulements. Aucune lubrification additionnelle des roulements n'est nécessaire sous des conditions de travail normales.

AVERTISSEMENT

Ne lubrifiez pas les composants de roue. La lubrification risque d'endommager les composants de roue durant le travail.

5.3 REMPLACEMENT DE LAME

Figure 10.

AVERTISSEMENT

Utilisez uniquement des lames de remplacement agréées.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon autour de la lame si vous la touchez.

1. Arrêtez la machine.

Page 32

Français

2. Assurez-vous que les lames sont complètement arrêtées.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Utilisez un morceau de bois afin d'éviter tout mouvement de la lame.

6. Retirez la vis de montage et les espaceurs avec un outil approprié.

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les

points saillants s'engagent dans les orifices de la lame.

9. Installez la vis de montage et les espaceurs et serrez-les.

5.4 STOCKAGE DE LA MACHINE

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque vous rangez la machine.

• Assurez-vous que la machine ne présente aucune pièce endommagée ou manquante. Si nécessaire, suivez ces étapes /instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas s'approcher de la machine.

6 DÉPANNAGE

Problème Cause possible Solution La poignée n'est

pas positionnée.

La machine ne démarre pas.

Les boulons sont mal engagés.

La capacité de la batterie est faible.

L'interrupteur à étrier est défectueux.

La clé de batterie n'est pas insérée.

Ajustez la hauteur de la poignée et assurezvous que les molettes et boulons sont correctement alignés.

Chargez le packbatterie.

Remplacez l'interrupteur à étrier.

Insérez la clé de batterie.

Problème Cause possible Solution La machine ne

tond pas l'herbe uniformément.

Le mulching de la machine est incorrect.

La machine est dure à pousser.

La machine présente des vibrations élevées.

La machine s'arrête pendant la tonte.

L'herbe est difficile.

La hauteur de la lame est mal réglée.

Des touffes d'herbe mouillée adhèrent sur le carter.

L'insert mulching manque.

L'herbe est trop haute ou la lame est trop basse.

Le collecteur d'herbe et la lame ont du mal avec l'herbe épaisse.

La lame est déséquilibrée et usée.

L'arbre du moteur est déformé.

La lame est trop basse.

Le pack-batterie est épuisé.

Des touffes d'herbe adhèrent sur le carter ou la lame.

La température de fonctionnement de la machine est trop élevée.

Examinez la zone de tonte.

Positionnez les roues plus haut.

Attendez que l'herbe sèche avant de tondre.

Installez l'insert mulching.

Augmentez la hauteur de lame.

Videz les touffes d'herbe du collecteur d'herbe.

Remplacez la lame.

1. Arrêtez le moteur.

2. Retirez la clé de sécurité et le pack-batterie.

3. Déconnectez la source d'alimentation.

4. Recherchez les dommages.

5. Réparez la machine avant de la redémarrer.

Augmentez la hauteur de lame.

Chargez le packbatterie.

Retirez le packbatterie et observez le carter.

Refroidissez la machine.

Page 33

Français

* Si vous ne trouvez aucune solution à ces problèmes, rendez-vous au centre d'entretien.

DONNÉES TECHNIQUES

Tension 48 V

Vitesse à vide 3600 /min

Largeur de coupe 410 mm

Hauteur de coupe 25 - 80 mm

Capacité de collecteur d'herbe

Poids (sans pack-batterie) 18,8 kg

Niveau de pression acoustique mesuré

Niveau de puissance acoustique mesuré

Niveau de puissance acoustique garanti

Vibration ＜ 5 m/s

Modèle de batterie BAM701 et autre séries

Modèle de chargeur CAM805 et autres séries

50 L

= 68 dB(A)

LwA= 88 dB(A)

= 91 dB(A)

wA.d

BAM

CAM

8 GARANTIE

(Les conditions générales complètes de la garantie se trouvent sur la page Web de Powerworks)

La garantie Powerworks est de 3 ans sur le produit et de 2 ans sur les batteries (usage de consommateur / privé) à compter de la date d'achat. Cette garantie couvre les défauts de fabrication. Un produit défaillant sous garantie peut être réparé ou remplacé. La garantie d'une unité qui a fait l'objet d'abus ou d'un usage différent de celui décrit dans le manuel du propriétaire peut être refusée. L'usure normale et les pièces d'usure ne sont pas couvertes par la garantie. La garantie du fabricant d'origine n'est pas affectée par toute garantie additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat, accompagné de sa preuve d'achat (reçu), afin de prétendre à la garantie.

Nom et adresse de la personne autorisée à compiler le dossier technique :

Nom : Peter Söderström Adresse : Propellergatan 1, 211 15 Malmö, Suède

Nous déclarons ici que le produit

Catégorie : Tondeuse à gazon Modèle : LME364 Numéro de série : Voir étiquette de caractéristiques

Année de construction :

• est en conformité avec les dispositions pertinentes de la Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres Directives CE suivantes :

• 2014/30/UE (Directive CEM)

• 2000/14/CE (Directive Bruit) modifications

incluses (2005/88/CE)

En outre, nous déclarons que les (parties /clauses de) normes européennes harmonisées suivantes ont été appliquées :

• EN 60335-1, EN60335-2-77 ; EN 62233, EN ISO 3744 ; EN 55014-1 ; EN 55014-2, ISO 11094

Niveau de puissance acoustique mesuré :

Niveau de puissance acoustique garanti :

Méthode d'appréciation de la conformité selon l'Annexe VI/ Directive 2000/14/CE.

Type CE homologué selon 2000/14/CE : TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Munich Allemagne

Lieu et date : Changzhou, 20171207

du produit Voir étiquette de caractéristiques

du produit

88 dB(A)

91 dB(A)

Signature : Ted Qu, Directeur Qualité

DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom : Changzhou Globe Co., Ltd. Adresse : No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 Chine.

Page 34

Engels

1 Beschrijving................................. 35

1.1 Doel.......................................................... 35

1.2 Overzicht.................................................. 35

2 Veiligheid.....................................35

3 Installatie..................................... 35

3.1 Pak de machine uit...................................35

3.2 Vouw de onderste handgreep uit en

pas hem aan.............................................35

3.3 Installeer de bovenste handgreep ...........35

3.4 Installeer de grasopvanger.......................36

3.5 Plaats de snipper-stekker.........................36

3.6 Stel de meshoogte in................................36

3.7 Het accupack installeren.......................... 36

3.8 Het accupack verwijderen........................ 36

4 Gebruik........................................36

4.1 Het gereedschap starten..........................36

4.2 Het gereedschap stoppen........................ 36

4.3 Maak de opvangzak leeg......................... 36

4.4 Gebruik op hellingen................................ 37

4.5 Gebruikstips............................................. 37

5 Onderhoud.................................. 37

5.1 Algemeen onderhoud...............................37

5.2 Smering.................................................... 37

5.3 Vervang het mes...................................... 37

5.4 Het gereedschap opbergen......................38

6 Probleemoplossing......................38

7 Technische gegevens................. 38

8 Garantie.......................................39

9 EG conformiteitsverklaring.......... 39

Page 35

Engels

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk grasmaaien. Het snijmes moet ongeveer evenwijdig aan de grond zijn. Alle vier de wielen moeten de grond raken terwijl u maait.

1.2 OVERZICHT

Afbeelding 1-10.

Hendel voor de snelsluiting

Onderste handgreep

Bovenste handgreep

Draaiknop

Sluitnok

Grasopvanger

Achterklep

Snipper-stekker

Knop voor de hoogteaanpassing

Accuklep

Accu

Veiligheidssleutel

Start-knop

Borgschakelaar

Voorwiel

Achterwiel

Sleuf

Bevestigingsschroef

Tussenring

Mes

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u zich aan alle veiligheidsinstructies houdt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Vervang of maak geen accessoires die niet door de fabrikant worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin als u alle onderdelen hebt gemonteerd.

3.1 PAK DE MACHINE UIT

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor gebruik.

WAARSCHUWING

• Gebruik de machine niet als onderdelen beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u de machine niet gebruiken.

• Als de onderdelen beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

1. Open het pakket.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de doos.

4. Haal de machine uit de doos.

5. Voer de doos en verpakking af in overeenstemming met de plaatselijke voorschriften.

3.2 VOUW DE ONDERSTE

HANDGREEP UIT EN PAS HEM AAN

Afbeelding 2.

1. Trek de bovenste handgreep omhoog en naar achteren om de greep in de bedieningsstand te zetten. Zorg ervoor dat de handgrepen correct in de juiste positie klikken.

2. Draai de onderste handgreep vast met de hendels voor de snelsluiting aan de beide zijden.

OPMERKING

Zorg ervoor dat de twee handgrepen zich in dezelfde positie bevinden.

WAARSCHUWING

Beschadig de kabels niet tijdens het uitklappen of inklappen van de handgreep.

3.3 INSTALLEER DE BOVENSTE

HANDGREEP

Afbeelding 3.

1. Breng de gaten van de bovenste handgreep in één lijn met die van de onderste handgreep.

2. Steek de sluitnokken door de gaten.

3. Draai de knoppen vast op de sluitnokken.

4. Doe hetzelfde aan de andere kant.

Page 36

Engels

3.4 INSTALLEER DE GRASOPVANGER

Afbeelding 4.

1. Verwijder de snipper-stekker.

2. Open de achterklep en houd deze vast.

3. Houd de grasopvanger vast aan de handgreep en

plaats de haken op de sleuven.

4. Sluit de achterklep.

3.5 PLAATS DE SNIPPER-STEKKER

Afbeelding 5.

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Houd de snipper-stekker aan de greep vast en

plaats deze in de afvoergoot.

4. Sluit de achterklep.

3.6 STEL DE MESHOOGTE IN

De meshoogte van het gereedschap kan op verschillende hoogtes worden ingesteld.

Afbeelding 6.

1. Druk op de knop voor de hoogteaanpassing en

verplaats de hoogteaanpassingsversnelling naar een hogere positie om de meshoogte te vergroten.

2. Druk op de knop voor de hoogteaanpassing en

verplaats de hoogteaanpassingsversnelling naar een lagere positie om de meshoogte te verlagen.

3.7 HET ACCUPACK INSTALLEREN

Afbeelding 7.

WAARSCHUWING

• Als het accupack of de lader is beschadigd, dient u het accupack of de lader te vervangen.

• Stop het gereedschap en wacht tot de motor stopt voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding van de accu en de lader op.

1. Open de deur voor de accu.

2. Breng de staafjes op het accupack in één lijn met de groeven op het accuvak-compartiment.

3. Duw het accupack in het accuvak-compartiment totdat het accupack op zijn plek vergrendelt.

4. Als u een klik hoort, is het accupack geïnstalleerd.

5. Sluit de deur voor de accu.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin steekt.

3.8 HET ACCUPACK VERWIJDEREN

Afbeelding 7.

1. Open de deur voor de accu.

2. Verwijder de veiligheidssleutel.

3. Houd de ontgrendelingsknop van het accupack ingedrukt.

4. Verwijder het accupack uit de machine.

4 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

4.1 HET GEREEDSCHAP STARTEN

Afbeelding 8.

1. Plaats de veiligheidssleutel.

2. Druk de startknop en houd hem ingedrukt.

3. Terwijl u de startknop ingedrukt houdt, trekt u de borgschakelaar in de richting van de handgreep.

4. Laat de startknop los om het gereedschap te starten.

4.2 HET GEREEDSCHAP STOPPEN

Afbeelding 8.

1. Laat de borgschakelaar los om het gereedschap uit te schakelen.

WAARSCHUWING

Wacht totdat de messen volledig stoppen voordat u het gereedschap opnieuw start. Zet het gereedschap niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack nadat u klaar bent met de werkzaamheden.

4.3 MAAK DE OPVANGZAK LEEG

Afbeelding 9.

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en maak hem los van de sleuven.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

Page 37

Engels

4.4 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan 15°. Als u zich niet op uw gemak voelt, maai dan niet op een helling.

WAARSCHUWING

Houd een lage snelheid van het zelfaandrijvingssysteem als u op een helling maait.

• Ga niet omhoog en omlaag op een helling wanneer u over het vlak van de helling maait. Wees voorzichtig als u de richting op een helling verandert.

• Houd de gaten, sporen, stenen en andere verborgen voorwerpen waardoor u kunt vallen in de gaten. Verwijder alle obstakels zoals stenen en takken.

• Zorg voor een stabiele stand. Als u niet in balans bent, laat dan onmiddellijk de borgschakelaar los.

• Maai niet in de buurt van steile hellingen, sloten of taluds.

4.5 GEBRUIKSTIPS

• Probeer niet de werking van de startknop of veiligheidsschakelaar te overbruggen.

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik gras.

• Reinig de onderkant van de grasmaaier na elk gebruik. Verwijder grasresten, bladeren, verontreinigingen en ander vuil.

5 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras, bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

LET OP!

Zorg dat de kunststof onderdelen niet in contact komen met remvloeistoffen, benzine of producten op basis van aardolie. Chemicaliën kunnen het kunststof beschadigen en het kunststof onbruikbaar maken.

LET OP!

Maak de kunststof behuizing of onderdelen niet schoon met agressieve oplosmiddelen of schoonmaakmiddelen.

5.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap op beschadigingen, missende of los zittende onderdelen zoals schroeven, moeren, bouten en doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek. Gebruik geen water.

5.2 SMERING

Breng een voldoende hoeveelheid hoogwaardig smeermiddel aan op alle lagers. Bij normale bedrijfsomstandigheden is geen lagersmering meer nodig.

WAARSCHUWING

Smeer de wielcomponenten niet. Smering kan schade aan de wielcomponenten veroorzaken tijdens het gebruik.

5.3 VERVANG HET MES

Afbeelding 10.

WAARSCHUWING

Gebruik alleen goedgekeurde vervangende messen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het mes als u het mes aanraakt.

1. Schakel het gereedschap uit.

2. Zorg ervoor dat de messen volledig stoppen.

3. Verwijder de veiligheidssleutel en het accupack.

4. Draai het gereedschap op de zijkant.

5. Gebruik een stuk hout om te voorkomen dat het mes beweegt.

6. Verwijder de montageschroef en sluitringen met een sleutel of contact.

7. Verwijder het mes.

8. Installeer het nieuwe mes. Zorg ervoor dat de verhoogde punten in de gaten van het mes grijpen.

Page 38

Engels

9. Breng de bevestigingsschroef en sluitringen aan en draai ze vast.

5.4 HET GEREEDSCHAP OPBERGEN

• Reinig het gereedschap vóór het opbergen.

• Zorg ervoor dat de motor niet heet is wanneer u het gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of beschadigde onderdelen heeft. Als het nodig is, voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het gereedschap kunnen komen.

6 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

De handgreep bevindt zich niet op de juiste positie.

Het gereedschap start niet.

Het gereedschap maait het gras ongelijk.

Het gereedschap versnippert niet goed.

zaak De bouten zijn

niet correct bevestigd.

De accu is bijna leeg.

De borgschakelaar is defect.

De accusleutel is niet geplaatst.

Het gazon is ruw.

De meshoogte is niet goed ingesteld.

Natte grassnippers blijven aan het gereedschap kleven.

De snipper-stekker ontbreekt.

Oplossing

Pas de hoogte van de handgreep aan en zorg ervoor dat de knoppen en bouten goed zijn uitgelijnd.

Laad het accupack op.

Vervang de borgschakelaar.

Plaats de accusleutel.

Bekijk het maaigebied.

Verplaats de wielen naar een hogere positie.

Wacht totdat het gras droog is voordat u het maait.

Plaats de snipper-stekker.

Probleem Mogelijke oor-

Het gereedschap laat zich moeilijk duwen.

Het gereedschap trilt sterk.

Het gereedschap stopt tijdens het maaien.

* Als u de oplossing voor deze problemen niet kunt vinden, neem dan contact op met het servicecentrum.

zaak Het gras is te

hoog of de meshoogte is te laag.

De grasopvanger en het mes slepen in dik gras.

Het mes is uit balans en versleten.

De motoras is verbogen.

Het mes zit te laag.

Het accupack is ontladen.

Het gemaaide gras blijft kleven aan het gereedschap of het mes.

Bedrijfstemperatuur van het gereedschap is te hoog.

Oplossing

Vergroot de meshoogte.

Verwijder het gemaaide gras uit de grasopvanger.

Vervang het mes.

1. Stop de motor.

2. Verwijder de veiligheidssleutel en het accupack.

3. Koppel de stroombron los.

4. Controleer op beschadigingen.

5. Repareer het gereedschap voordat u het opnieuw start.

Vergroot de meshoogte.

Laad de accu op.

Verwijder het accupack en controleer het gereedschap.

Laat het gereedschap afkoelen.

7 TECHNISCHE GEGEVENS

Spanning 48 V Snelheid zonder belasting 3600 /min Maaibreedte 410 mm

Page 39

Engels

Maaihoogte 25 - 80 mm

Grasopvangcapaciteit 50 L

Gewicht (zonder accupack)

Gemeten geluidsdrukniveau

Gemeten geluidsvermogensniveau

Gewaarborgd geluidsvermogensniveau

Trilling ＜ 5 m/s

Accumodel BAM701 en andere

Opladermodel CAM805 en andere

18,8 kg

= 68 dB(A)

= 88 dB(A)

= 91 dB(A)

wA.d

BAM-series

CAM-series

8 GARANTIE

(De volledige garantievoorwaarden zijn terug te vinden op de Powerworks website)

De Powerworks garantie bedraagt 3 jaar op het product en 2 jaar op batterijen (consument/privégebruik) vanaf de datum van aankoop. Deze garantie dekt fabricagefouten. Een defect product dat onder de garantie valt kan worden gerepareerd of vervangen. Een apparaat dat op andere manieren is misbruikt of op andere manieren is gebruikt dan beschreven in de gebruiksaanwijzing, kan worden uitgesloten van de garantie. Normale slijtage en aan slijtage onderhevige onderdelen vallen niet onder de garantie. De oorspronkelijke fabrieksgarantie wordt niet beïnvloed door enige aanvullende garantie die door een dealer of verkoper wordt geboden.

Een defect product moet worden geretourneerd naar het verkooppunt om aanspraak te maken op de garantie, samen met het aankoopbewijs (kassabon).

Categorie: Grasmaaier

Model: LME364

Serienummer: Zie typeplaatje van product

Fabricagejaar: Zie typeplaatje van product

• in overeenstemming is met de relevante bepalingen inzake de machinerichtlijn 2006/42/EG.

• in overeenstemming is met de bepalingen van de volgende EC-richtlijnen:

• 2014/30/EU (EMC-richtlijn)

• 2000/14/EC (geluidsrichtlijn) incl. aanpassingen

(2005/88/EC)

Wij verklaren tevens dat de volgende (delen/clausules van) Europese geharmoniseerde normen werden gebruikt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Gemeten geluidsvermogensniveau: 88 dB(A)

Gewaarborgd geluidsvermogensniveau:

Conformiteitsbeoordelingsmethode bij bijlage VI Richtlijn 2000/14/EC.

EG-typegoedkeuring volgens 2000/14/EG: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 München, Duitsland

Plaats, datum: Changzhou, 20171207

Handtekening: Ted Qu, Directeur kwaliteit

91 dB(A)

EG CONFORMITEITSVERKLARING

Naam en adres van de fabrikant:

Naam: Changzhou Globe Co., Ltd.

Adres: No. 65 (3-4) Xinggang Rd., Zhonglou

Naam en adres van de persoon bevoegd voor het samenstellen van het technisch bestand:

Naam: Peter Söderström

Adres: Propellergatan 1, 211 15 Malmö, Zweden

Wij verklaren hierbij dat het product

Zone, Changzhou 213101 China.

Page 40

Suomi

1 Kuvaus........................................ 41

1.1 Käyttötarkoitus..........................................41

1.2 Yleiskatsaus............................................. 41

2 Turvallisuus................................. 41

3 Asennus...................................... 41

3.1 Pura kone pakkauksesta..........................41

3.2 Alemman kahvan avaaminen ja

säätäminen...............................................41

3.3 Ylemmän kahvan asentaminen ............... 41

3.4 Ruohonkerääjän asentaminen................. 41

3.5 Silppuriosan asentaminen........................ 42

3.6 Terän korkeuden säätäminen...................42

3.7 Akun asentaminen....................................42

3.8 Akun irrottaminen..................................... 42

4 Käyttö.......................................... 42

4.1 Koneen käynnistäminen...........................42

4.2 Koneen pysäyttäminen.............................42

4.3 Ruohonkerääjän tyhjentäminen................42

4.4 Rinteissä käyttäminen.............................. 42

4.5 Käyttövinkkejä.......................................... 43

5 Kunnossapito...............................43

5.1 Yleinen kunnossapito............................... 43

5.2 Voitelu...................................................... 43

5.3 Terän vaihtaminen....................................43

5.4 Koneen varastointi....................................43

6 Vianmääritys................................44

7 Tekniset tiedot............................. 44

8 Takuu.......................................... 44

9 EU-

vaatimustenmukaisuusvakuutu

s...................................................45

Page 41

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden leikkaamiseen. Leikkuuterän on oltava suunnilleen maanpinnan suuntaisesti. Kaikkien neljän pyörän on kosketettava maata leikkaamisen aikana.

1.2 YLEISKATSAUS

Kuvat 1-10

Pikavapautusvipu

Alempi kahva

Ylempi kahva

Nuppi

Pikalukko

Ruohonkerääjä

Takana oleva poistoluukku

Silppuriosa

Korkeuden säätöpainike

Akkulokeron kansi

Akku

Turva-avain

Käynnistyspainike

Sankakytkin

Etupyörä

Takapyörä

Lovi

Kiinnitysruuvi

Välilevy

Terä

2 TURVALLISUUS

VAROITUS

Varmista, että luet kaikki turvallisuusohjeet ja noudatat niitä.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Älä vaihda tai aseta lisävarusteita, joita valmistaja ei ole suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet koonnut kaikki osat.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota yhteys huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten mukaan.

3.2 ALEMMAN KAHVAN AVAAMINEN

JA SÄÄTÄMINEN

Kuva 2.

1. Vedä ylempi kahva ylös ja taaksepäin nostaaksesi kahvan työskentelyasentoon. Varmista, että kahvat napsahtavat paikoilleen oikein.

2. Kiristä alempi kahva pikavapautusvivuilla kummaltakin puolelta.

HUOMAA

Varmista, että kumpikin kahdesta kahvasta on samalla kohdalla.

VAROITUS

Älä vaurioita kaapeleita, kun taivutat kahvaa auki tai kiinni.

3.3 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 3.

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pikalukot reikien läpi.

3. Kiristä pikalukkojen nupit.

4. Tee sama toisella puolella.

3.4 RUOHONKERÄÄJÄN

ASENTAMINEN

Kuva 4.

1. Poista silppuriosa.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

Page 42

Suomi

3. Pidä ruohonkerääjää kahvasta ja laita koukku lovien päälle.

4. Sulje takana oleva poistoluukku.

3.5 SILPPURIOSAN ASENTAMINEN

Kuva 5.

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja kiinnitä se poistokouruun.

4. Sulje takana oleva poistoluukku.

3.6 TERÄN KORKEUDEN

SÄÄTÄMINEN

Koneen terä voidaan säätää eri korkeuksiin.

Kuva 6.

1. Paina korkeuden säätöpainiketta, siirrä korkeuden säätölaite korkeimpaan asentoon terän korkeuden nostamiseksi.

2. Paina korkeuden säätöpainiketta, siirrä korkeuden säätölaite alhaisimpaan asentoon terän korkeuden laskemiseksi.

3.7 AKUN ASENTAMINEN

Kuva 7.

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai laturi.

• Pysäytä kone ja odota moottorin pysähtymistä ennen kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan ohjeet sekä noudata niitä.

1. Avaa akkulokeron kansi.

2. Kohdista akun ylösnousevat ulokkeet akkulokeron uriin.

3. Työnnä akkua akkulokeroon, kunnes akku lukittuu paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Sulje akkulokeron kansi.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turvaavaimen paikoilleen.

3. Paina akun vapautuspainiketta ja pidä sitä painettuna.

4. Irrota akku koneesta.

4 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

4.1 KONEEN KÄYNNISTÄMINEN

Kuva 8.

1. Aseta turva-avain.

2. Paina käynnistyspainiketta ja pidä sitä painettuna.

3. Samalla kun pidät käynnistyspainiketta vedä sankakytkintä kahvatangon suuntaan.

4. Käynnistä kone vapauttamalla käynnistyspainike.

4.2 KONEEN PYSÄYTTÄMINEN

Kuva 8.

1. Pysäytä kone vapauttamalla sankakytkin.

VAROITUS

Odota, kunnes terät ovat täysin pysähtyneet ennen koneen uudelleen käynnistämistä. Älä käynnistä ja sammuta konetta nopeasti peräkkäin.

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat työskentelyn.

4.3 RUOHONKERÄÄJÄN

TYHJENTÄMINEN

Kuva 9.

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku lovien päältä.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

4.4 RINTEISSÄ KÄYTTÄMINEN

3.8 AKUN IRROTTAMINEN

Kuva 7.

1. Avaa akkulokeron kansi.

2. Irrota turva-avain.

VAROITUS

Älä leikkaa rinteissä, joiden kaltevuus on yli 15°. Jos rinteet huolestuttavat sinua, älä leikkaa rinteissä.

Page 43

Suomi

VAROITUS

Leikkaa rinteissä aina hitaalla itsevetonopeudella.

• Leikkaa ruoho rinteissä poikittain eikä koskaan ylös ja alas. Ole varovainen, kun vaihdat suuntaa rinteessä.

• Tarkkaile koloja, uria, kiviä ja piilossa olevia esteitä, joihin saatat kompastua. Poista kaikki esteet kuten kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon, vapauta sankakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten vierestä.

4.5 KÄYTTÖVINKKEJÄ

• Älä yritä ohittaa käynnistyspainikkeen tai sankakytkimen toimintaa.

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen käyttökerran jälkeen. Poista leikkuujätteet, lehdet, lika ja muut roskat.

5 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen kunnossapitotoimia.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

5.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone kokonaisuudessaan vahingoittuneiden, puuttuvien tai löystyneiden osien varalta, kuten ruuvit, mutterit, pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

5.2 VOITELU

Voitele kaikki laakerit riittävällä määrällä korkealaatuista voiteluainetta. Muuta laakereiden voitelua ei tarvita normaaleissa käyttöolosuhteissa.

VAROITUS

Älä voitele pyörien osia. Voitelu voi vaurioittaa pyörien osia käytön aikana.

5.3 TERÄN VAIHTAMINEN

Kuva 10.

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille, kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terät ovat täysin pysähtyneet.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa estämässä terän liikkeet.

6. Irrota kiinnitysruuvi ja aluslevyt kiinto- tai holkkiavaimella.

7. Irrota terä.

8. Asenna uusi terä. Varmista, että kohollaan olevat pisteet menevät terän reikiin.

9. Aseta kiinnitysruuvi ja aluslevyt paikalleen ja kiristä ne.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten tuotteiden päästä kosketuksiin muoviosien kanssa. Kemikaalit voivat vaurioittaa muovia ja tehdä muovista käyttökelvottoman.

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita muoviseen runkoon tai muovisiin osiin.

5.4 KONEEN VARASTOINTI

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, että moottori ei ole kuuma, kun laitat koneen varastoon.

• Varmista, ettei koneessa ole löystyneitä tai vaurioituneita osia. Mikäli tarpeen, suorita seuraavat vaiheet/ohjeet:

• Vaihda vaurioituneet osat.

• Kiristä pultit.

• Ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Varastoi konetta kuivassa paikassa.

Page 44

Suomi

• Varmista, että lapset eivät pääse lähelle konetta.

VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu

Kahva ei ole oikeassa asennossa.

Kone ei käynnisty.

Kone leikkaa ruohon epätasaisesti.

Laite ei silppua kunnolla.

Konetta on raskas työntää.

Kone tärisee kovasti.

Pultteja ei ole asetettu oikein.

Akun varaus on vähäinen.

Sankakytkin on viallinen.

Akun avain ei ole paikoillaan.

Nurmikko on karkeaa.

Terän korkeutta ei ole asetettu oikein.

Märät leikkuujätteet tarttuvat koteloon.

Silppuamisosa puuttuu.

Ruoho on liian pitkää tai terä on liian matalalla.

Ruohonkerääjä ja terä laahautuvat tiheää ruohoa leikatessa.

Terä on epätasapainossa tai kulunut.

Moottorin akseli on taipunut.

Säädä kahvan korkeus ja varmista, että nupit ja pultit on kohdistettu oikein.

Lataa akku.

Vaihda sankakytkin.

Aseta akun avain paikoilleen.

Tarkista leikkuualue.

Siirrä pyörät korkeampaan asentoon.

Odota ruohon kuivumista ennen leikkaamista.

Asenna silppuamisosa.

Nosta terän korkeutta.

Tyhjennä leikkuujäte ruohonkerääjästä.

Vaihda terä.

1. Pysäytä moottori.

2. Irrota turvaavain ja akku.

3. Irrota virtalähde.

4. Tarkasta vauriot.

5. Korjaa kone ennen uudelleen käynnistämistä.

Ongelma Mahdollinen syy Ratkaisu

Kone sammuu leikkaamisen aikana.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä huoltoliikkeeseen.

TEKNISET TIEDOT

Jännite 48 V

Joutokäyntinopeus 3600 / min

Leikkuuleveys 410 mm

Leikkuukorkeus 25 - 80 mm

Ruohonkerääjän tilavuus 50 L

Paino (ilman akkua) 18,8 kg

Mitattu äänenpainetaso L

Mitattu äänitehotaso LwA= 88 dB (A)

Taattu äänitehotaso L Tärinä ＜ 5 m/s

Akun malli BAM701 ja muut

Laturin malli CAM805 ja muut

Terä on liian matalalla.

Akussa ei ole virtaa.

Leikkuujätteet tarttuvat koteloon tai terään.

Koneen käyttölämpötila on liian korkea.

= 68 dB (A)

= 91 dB (A)

wA.d

BAM-sarjat

CAM-sarjat

Nosta terän korkeutta.

Lataa akku.

Irrota akku koneesta ja tarkasta kotelo.

Anna koneen jäähtyä.

8 TAKUU

(Täydelliset takuuehdot löytyvät Powerworks verkkosivustolta)

. Powerworks Takuu tuotteelle on 3 vuotta ja akuille 2 vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen. Takuu kattaa valmistusvirheet. Takuun aikana viallinen tuote voidaan joko korjata tai vaihtaa. Laitteen, jota on käytetty väärin tai jota käytetään muulla tavoin kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan mitätöidä. Takuu ei korvaa normaalia kulumista tai kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

Page 45

Suomi

9 EU-

VAATIMUSTENMUKAISUUSVA KUUTUS

Valmistajan nimi ja osoite:

Nimi: Changzhou Globe Co., Ltd.

Osoite: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 Kiina.

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen tiedoston:

Nimi: Peter Söderström

Osoite: Propellergatan 1, 211 15 Malmö, Ruotsi

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri

Malli: LME364

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset vaatimukset.

• täyttää seuraavien muiden EU-direktiivien vaatimukset:

• 2014/30/EU (EMC-direktiivi)

• 2000/14/EY (meludirektiivi) mukaan lukien

muutokset (2005/88/EY)

Lisäksi vakuutamme, että seuraavia yhdenmukaistettuja eurooppalaisia standardeja (osia/artikloja) on käytetty:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Mitattu äänentehotaso: 88 dB (A)

Taattu äänentehotaso: 91 dB (A)

Vaatimustenmukaisuuden arviointi on tehty direktiivin 2000/14/EY liitteen VI mukaisesti.

EY-tyyppihyväksyntä 2000/14/EY: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 München Saksa

Paikka, päiväys: Changzhou, 20171207

Allekirjoitus: Ted Qu, Laatujohtaja

Page 46

Svenska

1 Beskrivning..................................47

1.1 Syfte......................................................... 47

1.2 Översikt.................................................... 47

2 Säkerhet...................................... 47

3 Installation................................... 47

3.1 Packa upp maskinen................................ 47

3.2 Fälla upp och justera det nedre

handtaget................................................. 47

3.3 Montera det övre handtaget .................... 47

3.4 Installera gräsuppsamlaren...................... 47

3.5 Installera kompostpluggen....................... 48

3.6 Ställa in höjden på kniven........................ 48

3.7 Montera batteripaketet............................. 48

3.8 Ta ut batteripaketet.................................. 48

4 Användning................................. 48

4.1 Starta maskinen....................................... 48

4.2 Stänga av maskinen.................................48

4.3 Tömma gräsuppsamlaren........................ 48

4.4 Klippa i sluttningar.................................... 48

4.5 Tips vid användning................................. 49

5 Underhåll..................................... 49

5.1 Allmänt underhåll......................................49

5.2 Smörjning................................................. 49

5.3 Byta ut kniven...........................................49

5.4 Förvara maskinen.....................................49

6 Felsökning................................... 50

7 Tekniska data.............................. 50

8 Garanti.........................................50

9 EG-försäkran om

överensstämmelse...................... 51

Page 47

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för icke-professionell gräsklippning. Kniven måste vara ungefär parallellt med marken. Alla fyra hjul måste vidröra marken under klippningen.

1.2 ÖVERSIKT

Figur 1-10.

Snabbupplåsningsspak

Nedre handtag

Övre handtag

Ratt

Kamlås

Gräsuppsamlare

Bakre tömningsdörr

Kompostplugg

Höjdjusteringsknapp

Batteridörr

Batteripaket

Säkerhetsnyckel

Start-knapp

Säkerhetsbrytare

Framhjul

Bakhjul

Slits

Monteringsskruv

Distans

Kniv

2 SÄKERHET

VARNING

Se till att utföra/följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Byt inte ut eller använd inte tillbehör som inte rekommenderas av tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan alla delar monteras.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före användning.

VARNING

• Använd inte maskinen om någon del är skadad.

• Använd inte maskinen om någon del saknas.

• Om någon del är skadad eller saknas, kontakta servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen i förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Kassera lådan och förpackningsmaterialet enligt lokala regler.

3.2 FÄLLA UPP OCH JUSTERA DET

NEDRE HANDTAGET

Figur 2.

1. Dra upp och bak det övre handtaget för att lyfta handtaget till användningspositionen. Kontrollera att handtagen klickar på plats riktigt.

2. Dra åt det nedre handtaget med snabbupplåsningsspakarna på båda sidorna.

NOTERA

Kontrollera att de två handtagen är i samma position.

VARNING

Skada inte kablarna när handtaget fälls in eller ut.

3.3 MONTERA DET ÖVRE

HANDTAGET

Figur 3.

1. Rikta in hålen i det övre och det nedre handtaget.

2. Sätt i kamlåsen i hålen.

3. Dra åt rattarna på kamlåsen.

4. Gör samma sak på andra sidan.

3.4 INSTALLERA

GRÄSUPPSAMLAREN

Figur 4.

1. Avlägsna kompostpluggen.

2. Öppna den bakre utmatningsdörren och håll den.

3. Håll gräsuppsamlaren med handtaget och sätt krokarna över slitsarna.

Page 48

Svenska

4. Stäng den bakre utmatningsdörren.

3.5 INSTALLERA KOMPOSTPLUGGEN

Figur 5.

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsdörren och håll den.

3. Håll kompostpluggen med handtaget och sätt den in i utmatningstratten.

4. Stäng den bakre utmatningsdörren.

3.6 STÄLLA IN HÖJDEN PÅ KNIVEN

Maskinen kan ställas in på olika knivhöjder.

Figur 6.

1. Tryck på höjdjusteringsknappen, flytta höjdjusteringsväxeln till ett högre läge för att öka knivhöjden.

2. Tryck på höjdjusteringsknappen, flytta höjdjusteringsväxeln till ett lägre läge för att minska öka knivhöjden.

3.7 MONTERA BATTERIPAKETET

Figur 7.

VARNING

• Byt batteripaketet eller laddaren, om de är skadade.

• Stäng av maskinen och vänta tills motorn stannat innan du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och laddarens handbok.

1. Öppna batteriluckan.

2. Placera ribborna på batteripaketet i linje med ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Stäng batteriluckan.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.8 TA UT BATTERIPAKETET

Figur 7.

1. Öppna batteriluckan.

2. Ta ut säkerhetsnyckeln.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketet från maskinen.

4 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

4.1 STARTA MASKINEN

Figur 8.

1. Sätt i säkerhetsnyckeln.

2. Tryck på och håll in startknappen.

3. Samtidigt som startknappen hålls inne drar du säkerhetsbrytaren mot handtagsstången.

4. Släpp startknappen för att starta maskinen.

4.2 STÄNGA AV MASKINEN

Figur 8.

1. Släpp säkerhetsbrytaren för att stoppa maskinen.

VARNING

Vänta tills knivarna stoppar helt innan maskinen startas igen. Stäng inte av och sätt på maskinen snabbt.

VARNING

Avlägsna alltid säkerhetsnyckeln och batteripaketet efter att arbetet har avslutats.

4.3 TÖMMA GRÄSUPPSAMLAREN

Figur 9.

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsdörren och håll den.

5. Håll gräsuppsamlaren med handtaget och haka loss krokarna från slitsarna.

6. Stäng den bakre utmatningsdörren.

7. Töm gräsuppsamlaren.

4.4 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte i sluttningar med en lutning över 15°. Om du känner dig obekväm, klipp inte i en sluttning.

VARNING

Håll en låg självgående hastighet när du klipper i en sluttning.

Page 49

Svenska

• Gå inte upp- och nedför i en sluttning när du klipper i sidled i sluttningen. Var försiktig när du byter riktning i en sluttning.

• Kontrollera att det inte finns hål, hjulspår och stenar eller andra dolda objekt som kan göra att du ramlar. Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen, släpp säkerhetsbrytaren på en gång.

• Klipp inte nära lutningar, diken eller upphöjningar.

4.5 TIPS VID ANVÄNDNING

• Använd alltid startknappen eller säkerhetsbrytaren.

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje användning. Avlägsna klippt gräs, löv, smuts eller annat skräp.

5 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet ur maskinen innan underhåll utförs.

VARNING

Håll motorn och batteripaketet fria från gräs, löv och för mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade ämnen inte kommer i kontakt med plastdelarna. Kemikalier kan skada plasten och göra den oanvändbar.

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på plasthöljet eller komponenter.

5.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter skada, delar som saknas eller lösa delar som skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte vatten.

5.2 SMÖRJNING

Applicera tillräcklig mängd högvärdigt smörjmedel på alla lager. Mer smörjmedel på lagren behövs inte under normala driftvillkor.

VARNING

Smörj inte hjulkomponenterna. Smörjning kan orsaka skada på hjulkomponenterna under drift.

5.3 BYTA UT KNIVEN

Figur 10.

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att knivarna har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteriet.

4. Lägg maskinen på sidan.

5. Använd en träbit för att förhindra att kniven rör på sig.

6. Ta bort monteringsskruven och avståndsbrickorna med en nyckel eller hylsa.

7. Avlägsna kniven.

8. Installera den nya kniven. Se till att de upphöjda punkterna hakar i hålen i kniven.

9. Sätt i monteringsskruven och avståndsbrickorna och dra åt dem.

5.4 FÖRVARA MASKINEN

• Rengör maskinen innan den ställs undan för förvaring.

• Kontrollera att motorn inte är varm när du ställer undan maskinen.

• Se till att maskinen inte har några lösa eller skadade delar. Följ dessa steg/instruktioner om det är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

Page 50

Svenska

6 FELSÖKNING

Problem Möjlig orsak Lösning

Handtaget är inte i position.

Maskinen startar inte.

Maskinen klipper gräs ojämnt.

Maskinen komposterar inte riktigt.

Det går trögt att köra maskinen framåt.

Maskinen vibrerar högt.

Bultarna är inte ihakade riktigt.

Batterikapaciteten är låg.

Säkerhetsbrytaren är trasig.

Batterinyckeln sitter inte i.

Gräsmattan är ojämn.

Knivhöjden är inte riktigt inställd.

Klippt vått gräs sitter fast på däcket.

Kompostpluggen saknas.

Gräset är för högt eller knivhöjden är för låg.

Gräsuppsamlaren och kniven drar in tjockt gräs.

Kniven är obalanserad och utsliten.

Motoraxeln är böjd.

Justera höjden på handtaget och se till att rattarna och bultarna är korrekt inriktade.

Ladda batteriet.

Byt ut säkerhetsbrytaren.

Sätt i batterinyckeln.

Undersök klippområdet.

Flytta hjulen till en högre position.

Vänta tills gräset har torkat innan det klipps.

Installera kompostpluggen.

Öka höjden på kniven.

Töm det klippta gräset från gräsuppsamlaren.

Byt ut kniven.

1. Stoppa motorn.

2. Avlägsna säkerhetsnyckeln och batteripaketet.

3. Koppla bort strömkällan.

4. Kontrollera om det finns några skador.

5. Reparera maskinen innan den startas igen.

Problem Möjlig orsak Lösning

Maskinen stoppar under klippningen.

* Om du inte hittar en lösning på dessa problem, lämna in den i ett servicecenter.

TEKNISKA DATA

Spänning 48 V

Obelastad hastighet 3600 / min

Klippbredd 410 mm

Klipphöjd 25 - 80 mm

Gräsuppsamlarens kapacitet

Vikt (utan batteripacket) 18,8 kg

Uppmätt ljudtrycksnivå L

Uppmätt ljudeffektnivå LwA= 88 dB(A)

Garanterad ljudeffektnivå L Vibration ＜ 5 m/s

Batterimodell BAM701 och andra

Laddarmodell CAM805 och andra

Knivhöjden är för låg.

Batteripaketet är urladdat.

Klippt gräs sitter fast på däcket eller kniven.

Maskinens drifttemperatur är för hög.

50 L

= 68 dB(A)

= 91 dB(A)

wA.d

BAM-serier

CAM-serier

Öka höjden på kniven.

Ladda batteriet.

Ta ut batteripaketet och kontrollera däcket.

Låt maskinen svalna.

8 GARANTI

(Fullständiga garantivillkor återfinns på Powerworks webbplats)

Powerworks garanti gäller i 3 år för produkten och 2 år för batterierna (konsument-/privat bruk) räknat från inköpsdatum. Denna garanti gäller tillverkningsfel. En felaktig produkt som omfattas av garantin kan antingen repareras eller bytas ut. För en enhet som använts på fel sätt eller på andra sätt än som beskrivs i ägarens bruksanvisning kan krav enligt garantin komma att avvisas. Normalt slitage och slitdelar omfattas inte av garantin. Tillverkarens ursprungliga garanti påverkas inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten returneras till inköpsstället tillsammans med bevis på inköp (kvitto).

Page 51

Svenska

9 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: Changzhou Globe Co., Ltd.

Adress: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101, Kina.

Namn och adress till personen med behörighet att sammanställa den tekniska filen:

Namn: Peter Söderström

Adress: Propellergatan 1, 211 15 Malmö, Sverige

Härmed försäkras att produkten

Kategori: Gräsklippare

Modell: LME364

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser i Maskindirektivet 2006/42/EG.

• är i överensstämmelse med bestämmelserna i följande EG-direktiv:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EG (Bullerdirektivet) inkl. ändringar

(2005/88/EG)

Dessutom försäkrar vi att följande (delar/klausuler av) europeiska harmoniserade standarder har använts:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Uppmätt ljudeffektnivå: 88 dB(A)

Garanterad ljudeffektnivå: 91 dB(A)

Metod för överensstämmelsebedömning till Bilaga VI i direktiv 2000/14/EG.

EG-typgodkännande enligt 2000/14/EG: TÜV Industrie Service GmbH (0036), Westendstrasse 199, DE-80339 München, Tyskland

Ort, datum: Changzhou, 20171207

Signatur: Ted Qu, Kvalitetschef

Page 52

Norsk

1 Beskrivelse.................................. 53

1.1 Formål...................................................... 53

1.2 Oversikt.................................................... 53

2 Sikkerhet..................................... 53

3 Installasjon.................................. 53

3.1 Utpakking av maskinen............................ 53

3.2 Fold ut og juster nedre håndtak................53

3.3 Installer øvre håndtak ..............................53

3.4 Installer oppsamleren............................... 53

3.5 Installer biopluggen.................................. 54

3.6 Still inn knivbladets høyde........................54

3.7 Installering av batteripakken.....................54

3.8 Ta ut batteripakken...................................54

4 Betjening..................................... 54

4.1 Starte maskinen....................................... 54

4.2 Stopp maskinen........................................54

4.3 Tøm oppsamleren.................................... 54

4.4 Betjening i skråninger...............................54

4.5 Tips for bruk............................................. 55

5 Vedlikehold..................................55

5.1 Generelt vedlikehold.................................55

5.2 Smøring....................................................55

5.3 Bytte knivblad........................................... 55

5.4 Sette bort maskinen til oppbevaring......... 55

6 Problemløsning........................... 56

7 Tekniske data.............................. 56

8 Garanti.........................................57

9 EF-samsvarserklæring................ 57

Page 53

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på plenklipping til husholdninger. Knivbladet må være omtrent parallelt med bakken. All fire hjul må berøre bakken når du kjører gressklipperen.

1.2 OVERSIKT

Figur 1-10.

Spak med hurtiglås

Nedre håndtak

Øvre håndtak

Knott

Kamlås

Oppsamler

Bakre utkastluke

Bioplugg

Justeringsknapp for høyde

Batteriluke

Batteripakke

Sikkerhetsnøkkel

Startknapp

Koplingshendel

Fronthjul

Bakhjul

Spor

Monteringsskrue

Mellomlegg

Knivblad

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken

3 INSTALLASJON

ADVARSEL

Tilbehør må ikke endres eller brukes dersom dette ikke blir anbefalt av produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du har montert alle delene.

3.1 UTPAKKING AV MASKINEN

ADVARSEL

Sørg for at maskinen monteres på korrekt måte før du benytter den.

ADVARSEL

• Er noen av delene ødelagt, må du ikke bruke maskinen.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt servicesenteret.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover og regler.

3.2 FOLD UT OG JUSTER NEDRE

HÅNDTAK

Figur 2.

1. Trekk det øvre håndtaket opp og bak for å løfte håndtaket i driftsposisjon. Sørg for at håndtakene klikker i posisjon riktig.

2. Stram det nedre håndtaket med spakene med hurtiglås på begge sider.

MERK

Pass på at de to håndtakene er i samme posisjon.

ADVARSEL

Unngå å skade ledningene når du folder håndtaket inn eller ut.

3.3 INSTALLER ØVRE HÅNDTAK

Figur 3.

1. Juster hullene i øvre og nedre håndtak så de er på linje.

2. Sett kamlåsene gjennom hullene.

3. Stram til knottene på kamlåsene.

4. Gjenta operasjonen på den andre siden.

3.4 INSTALLER OPPSAMLEREN

Figur 4.

1. Ta ut biopluggen.

2. Åpne luken til bakre utkast og hold den oppe.

3. Ta tak i oppsamlerhåndtaket og sett krokene på over sporene.

Page 54

Norsk

4. Lukk luken til bakre utkast.

3.5 INSTALLER BIOPLUGGEN

Figur 5:

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Hold biopluggen i håndtaket og sett den inn i utkastet.

4. Lukk luken til bakre utkast.

3.6 STILL INN KNIVBLADETS HØYDE

Maskinen kan stilles inn med ulike høyder på knivbladet.

Figur 6.

1. Skyv justeringsknappen for høyde, flytt justeringsgiret for høyde for å heve posisjonen for å øke høyden på knivbladet.

2. Skyv justeringsknappen for høyde, flytt justeringsgiret for høyde for å senke posisjonen for å redusere høyden på knivbladet.

3.7 INSTALLERING AV

BATTERIPAKKEN

Figur 7.

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne byttes ut.

• Stans maskinen og vent til motoren har stoppet helt før du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og laderhåndboken.

1. Åpne batterilokket.

2. Sørg for at rillene i batteripakken er på linje med innhakkene på batteriholderen.

3. Skyv batteripakken inn i batteriholderen til batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken riktig installert.

5. Lukk batterilokket.

MERK

Motoren starter bare når du har satt inn sikkerhetsnøkkelen.

3.8 TA UT BATTERIPAKKEN.

Figur 7.

1. Åpne batterilokket.

2. Ta ut sikkerhetsnøkkelen.

3. Skyv og hold på utløserknappen til batteriet.

4. Ta batteripakken ut av maskinen.

4 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

4.1 STARTE MASKINEN

Figur 8.

1. Sett inn sikkerhetsnøkkelen.

2. Skyv og hold på startknappen.

3. Mens du holder startknappen, drar du i koplingshendelen i retning håndtaket.

4. Slipp utløserknappen for å starte maskinen.

4.2 STOPP MASKINEN

Figur 8.

1. Slipp koplingshendelen for å stanse maskinen.

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter maskinen på nytt. Unngå å slå maskinen raskt av og på igjen.

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du er ferdig med arbeidet.

4.3 TØM OPPSAMLEREN.

Figur 9.

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av sporene.

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

4.4 BETJENING I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med en helling på mer enn 15°. Hvis du ikke føler deg komfortabel med det, skal du ikke klippe gress i skråninger.

Page 55

Norsk

ADVARSEL

Sett maskinen på lav hastighet når du klipper gress i en skråning.

• Ikke gå rett opp og ned en skråning når du bruker gressklipperen. Vær forsiktig når du skifter retning i en skråning.

• Vær på utkikk etter hull, hjulspor, steiner og andre skjulte objekter som kan få deg til å falle. Fjern alle hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen, må du slippe koplingshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter, grøfter eller fyllinger.

4.5 TIPS FOR BRUK

• Ikke forsøk å overstyre driften av startknappen eller dødmannsknappen.

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

• Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy skjæreavstand ved klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har brukt den. Fjern gressavklipp, blader, skitt og annet rusk.

5 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte substanser komme i kontakt med plastdeler. Kjemikalier kan skade plasten og gjøre den umulig å reparere.

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler på plasthus eller deler.

5.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det har skader, mangler eller løse deler, for eksempel skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av vann.

5.2 SMØRING

Bruk tilstrekkelig mengde med smøreolje av høy kvalitet til alle kulelagre. Det er ikke nødvendig med ytterligere smøring under normale driftsforhold.

ADVARSEL

Ikke smør hjulkomponentene. Smøring kan forårsake skade på hjulkomponentene når maskinen er i bruk.

5.3 BYTTE KNIVBLAD

Figur 10.

ADVARSEL

Bruk bare godkjente reserveblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladene har stoppet helt opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Bruk et trestykke for å hindre at knivbladet beveger seg.

6. Ta ut monteringsskruen og avstandsstykkene ved hjelp av en unbraconøkkel eller pipenøkkel.

7. Ta av knivbladet.

8. Installer det nye knivbladet. Pass på at de hevede punktene kommer i inngrep med hullene i bladet.

9. Sett inn monteringsskruen og avstandsstykkene og stram den.

5.4 SETTE BORT MASKINEN TIL

OPPBEVARING

• Rengjør maskinen før den settes til oppbevaring.

• Pass på at motoren ikke er varm når du stuer vekk maskinen.

• Pass på at maskinen ikke har løse eller ødelagte deler. Hvis nødvendig, følg disse instruksjonene:

• Bytt ødelagte deler.

• Stram til skruene.

Page 56

Norsk

• Ta kontakt med et godkjent servicesenter.

• Oppbevar maskinen på et tørt sted.

• Pass på at barn ikke kommer i nærheten av maskinen.

6 PROBLEMLØSNING

Problem Mulig årsak Løsning Håndtaket står

ikke i riktig posisjon.

Maskinen vil ikke starte.

Maskinen klipper gresset ujevnt.

Maskinen strør ikke løv og avklipp på en ordentlig måte.

Maskinen er hard å skyve på.

Skruene er ikke satt riktig inn.

Det er lite strøm på batteriet.

Koplingshendelen er defekt.

Batterinøkkelen er ikke satt inn.

Plenen er ujevn. Undersøk klip-

Høyden på knivbladet er ikke stilt inn riktig.

Vått gressavklipp klistrer seg til dekket.

Biopluggen mangler.

Gresset er for høyt eller høyden på knivbladet er for lavt.

Oppsamleren og knivbladet dras bortover i tykt gress.

Reguler høyden på håndtaket, og pass på at knotter og skruer er justert i forhold til hverandre.

Lad opp batteripakken.

Bytt koplingshendelen.

Sett inn batterinøkkelen.

peområdet. Flytt hjulene til

en høyere stilling.

Vent til gresset har tørket opp før du klipper det.

Installer biopluggen.

Øk høyden på knivbladet.

Tøm oppsamleren for gressavklipp.

Problem Mulig årsak Løsning Maskinen vibrer-

er mye.

Maskinen stopper under klipping.

* Hvis du ikke finner løsningen på problemene, kontakt servicesentret.

Knivbladet er ubalansert og slitt.

Motorakselen er bøyd.

Knivbladet står for lavt.

Batteripakken er utladet.

Gressavklipp klistrer seg på dekket eller knivbladet.

Driftstemperaturen til maskinen er for høy.

Bytt knivbladet.

1. Stopp motoren.

2. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

3. Koble strømledningen fra stikkontakten.

4. Sjekk om det finnes skader.

5. Reparer maskinen før du starter den igjen.

Øk høyden på knivbladet.

Lad opp batteripakken.

Ta ut batteripakken og kontroller dekket.

La maskinen avkjøles.

7 TEKNISKE DATA

Spenning 48 V Hastighet uten belastning 3600 /min Kuttebredde 410 mm Kuttehøyde 25 - 80 mm Kapasitet på oppsamler 50 L Vekt (uten batteripakke) 18,8 kg Målt lydtrykknivå LpA= 68 dB(A) Målt lydeffektnivå LwA= 88 dB(A) Garantert lydeffektnivå L Vibrasjon ＜ 5 m/s

= 91 dB(A)

wA.d

Page 57

Norsk

Batterimodell BAM701 og andre

Ladermodell CAM805 og andre

BAM-serier

CAM-serier

8 GARANTI

(Du finner alle garantivilkår og -betingelser på Powerworks nettsiden)

Garantien Powerworks er 3 år for produktet, og 2 år for batterier (forbruker / privat bruk) fra kjøpsdatoen. Denne garantien dekker produksjonsfeil. Et defekt produkt under garanti kan enten repareres eller erstattes. Garantier som er misbrukt eller brukt på andre måter enn som beskrevet i brukerhåndboken kan ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke av garantien. Den originale produsentgarantien påvirkes ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å kreve garanti, sammen med kjøpsbevis (kvittering).

EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn: Changzhou Globe Co., Ltd.

Adresse: No. 65 (3-4) Xinggang Rd., Zhonglou

Navn og adresse til person med autorisasjon til å utarbeide teknisk fil:

Navn: Peter Söderström

Adresse: Propellergatan 1, 211 15 Malmö, Sweden

Zone, Changzhou 213101, Kina.

Målt lydeffektnivå: 88 dB(A)

Garantert lydeffektnivå: 91 dB(A)

Metode for samsvarsvurdering for Annex VI, direktiv 2000/14/EC.

EC-typegodkjenning til 2000/14/EC: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 München Tyskland

Sted, dato: Changzhou, 20171207

Signatur: Ted Qu, Kvalitetsdirektør

Vi erklærer herved at produktet

Kategori: Gressklipper

Modell: LME364

Serienummer: Se typeetikett på produkt

Konstruksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i maskindirektivet 2006/42/EC.

• er i samsvar med de relevante bestemmelsene i følgende EC-direktiver:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EC (Støydirektivet) inkl. endringer

(2005/88/EC)

I tillegg erklærer vi at følgende (deler/paragrafer i) de harmoniserte EU-standardene har vært brukt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Page 58

Dansk

1 Beskrivelse.................................. 59

1.1 Formål...................................................... 59

1.2 Oversigt.................................................... 59

2 Sikkerhed.................................... 59

3 Installation................................... 59

3.1 Pak maskinen ud......................................59

3.2 Fold ud, og justér det nedre håndtag....... 59

3.3 Montér det øvre håndtag .........................59

3.4 Monter græsfangeren...............................59

3.5 Sæt proppen i...........................................60

3.6 Indstil af klingens højde............................60

3.7 Sæt batteripakken i.................................. 60

3.8 Fjern batteripakken...................................60

4 Betjening..................................... 60

4.1 Start maskinen......................................... 60

4.2 Stop maskinen..........................................60

4.3 Tøm græsfangeren...................................60

4.4 Brug af græsslåmaskinen på skråninger..60

4.5 Tips til brug...............................................61

5 Vedligeholdelse........................... 61

5.1 Generel vedligeholdelse...........................61

5.2 Smøring....................................................61

5.3 Skift klingen.............................................. 61

5.4 Opbevaring af maskinen.......................... 61

6 Fejlfinding.................................... 62

7 Tekniske data.............................. 62

8 Garanti.........................................62

9 EF-

overensstemmelseserklæring..... 63

Page 59

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til, at slå græsset til private hjem. Klingen skal ca. være parallelt med jorden. Alle fire hjul skal røre jorden, når græsset slås.

1.2 OVERSIGT

Figur 1-10.

Kvikbespændingshåndtag

Nedre håndtag

Øvre håndtag

Spændeknop

Låsepal

Græsfanger

Låge til bagudkast

Prop

Knap til højdeindstilling

Batteridæksel

Batteripakke

Sikkerhedsnøgle

Startknap

Afbryder

Forhjul

Baghjul

Rille

Monteringsskrue

Spændskive

Klinge

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis nogle dele er beskadige, må maskinen ikke bruges.

• Hvis du ikke har alle delene, må maskinen ikke bruges.

• Hvis nogle dele er beskadiget eller mangler, skal du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse med lokale bestemmelser.

3.2 FOLD UD, OG JUSTÉR DET

NEDRE HÅNDTAG

Figur 2.

1. Træk op og tilbage i det øvre håndtag for at løfte håndtaget i arbejdsstilling. Sørg for at håndtagene klikker korrekt på plads.

2. Spænd det nedre håndtag fast med kvikbespændingshåndtagene på de to sider.

BEMÆRK

Sørg for, at de to håndtag er i den samme stilling.

2 SIKKERHED

ADVARSEL

Sørg for, at følge/overholde alle sikkerhedsanvisninger.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Produktet må ikke ændres, og eventuelt tilbehør, der ikke anbefales af fabrikanten, må ikke anvendes.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i produktet, før alle delene er samlet.

ADVARSEL

Undgå, at beskadige kablerne, når du folder håndtaget ind og ud.

3.3 MONTÉR DET ØVRE HÅNDTAG

Figur 3.

1. Flugt hullerne på det øvre håndtag med hullerne i det nedre håndtag.

2. Stik låsepalerne gennem hullerne.

3. Stram knopperne på låsepalerne.

4. Gør det samme på den anden side.

3.4 MONTER GRÆSFANGEREN

Figur 4.

1. Fjern proppen.

2. Åbn lågen til bagudkastet, og hold den.

3. Hold græsfangeren i håndtaget, og sæt kroge i de dertil beregnede sprækker.

Page 60

Dansk

4. Luk lågen til bagudkastet.

3.5 SÆT PROPPEN I

Figur 5.

1. Fjern græsfangeren.

2. Åbn lågen til bagudstødningen, og hold den.

3. Hold proppen i håndtaget, og sæt den i udstødningsrøret.

4. Luk lågen til bagudstødningen.

3.6 INDSTIL AF KLINGENS HØJDE

Klingen på maskinen kan indstilles til forskellige højder.

Figur 6.

1. Tryk på knappen til højdeindstilling, flyt højdejusteringen til en højere stilling for at øge knivens højde over underlaget.

2. Tryk på knappen til højdeindstilling, flyt højdejusteringen til en lavere stilling for at mindske knivens højde over underlaget.

3.7 SÆT BATTERIPAKKEN I

Figur 7.

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal

du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før du sætter batteriet i eller tager det ud.

• Læs, bliv fortrolig med og følg anvisningerne i vejledningen til batteri og oplader.

1. Åbn lågen til batterirummet.

2. Flugt de hævede ribber på batteripakken med rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Luk lågen til batterirummet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.8 FJERN BATTERIPAKKEN

Figur 7.

1. Åbn lågen til batterirummet.

2. Tag sikkerhedsnøglen ud.

3. Hold batteriudløserknappen nede.

4. Tag batteripakken ud af maskinen.

4 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

4.1 START MASKINEN

Figur 8.

1. Sæt sikkerhedsnøglen i.

2. Hold startknappen nede.

3. Mens du holder startknappen nede, skal du trække afbryderen i retning af håndtaget.

4. Slip startknappen, for at starte maskinen.

4.2 STOP MASKINEN

Figur 8.

1. Slip afbryderen, for at stoppe maskinen.

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter maskinen igen. Maskinen må ikke slukkes og tændes lige efter hinanden.

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er færdig med at bruge maskinen.

4.3 TØM GRÆSFANGEREN

Figur 9.

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudkastet, og hold den.

5. Hold græsfangeren i håndtaget, og tag krogene ud af sprækkerne.

6. Luk lågen til bagudkastet.

7. Tøm græsfangeren.

4.4 BRUG AF GRÆSSLÅMASKINEN

PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over 15°. Hvis du ikke er sikker på, hvordan en skråning skal klippes, skal du ikke klippe skråningen.

ADVARSEL

Hold en lav selvkørende hastighed, når du slår græs på en skråning.

Page 61

Dansk

• Gå ikke op og ned, når græsset på en skråning slås. Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten og andre skjulte genstande, som du kan falde over. Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du kommer ud af balance, skal du straks slippe afbryderen.

• Undgå, at slå græs i nærheden af lodrette klippesider, grøfter og dæmninger.

4.5 TIPS TIL BRUG

• Prøv ikke at omgå startknappens eller sikkerhedskontaktens funktion.

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under drejende dele.

• Hold udkastet rent.

• Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug. Fjern græs, blade, snavs og andet skidt.

5 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede materialer røre ved plastdelene. Kemikalier kan forårsage skader på plastik, og gøre den ubrugelig.

FORSIGTIG

Brug ikke stærke opløsningsmidler eller rengøringsmidler på plastikkabinettet eller komponenterne.

5.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for beskadigede, manglende eller løse dele, såsom skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

5.2 SMØRING

Påfør en tilstrækkelig mængde højkvalitetssmøremiddel på alle lejer. Under normale driftsforhold, kræves der ikke yderligere lejesmøring.

ADVARSEL

Smør ikke hjuldelene. Smøring kan beskadige hjuldelene under drift.

5.3 SKIFT KLINGEN

Figur 10.

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen, når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Fjern sikkerhedslåsen og batteripakken.

4. Vend maskinen om på siden.

5. Sæt klingen i spænd med et stykke træ, så den ikke drejer rundt.

6. Fjern monteringsskruen og spændskiven med en skruenøgle eller topnøgle.

7. Tag klingen af.

8. Sæt den nye klinge på. Sørg for, at de hævede tapper passer ind i hullerne i klingen.

9. Sæt monteringsskruen og spændskiverne på og spænd den.

5.4 OPBEVARING AF MASKINEN

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når maskinen stilles væk.

• Sørg for, at maskinen ikke har løse eller beskadigede dele. Hvis nødvendigt, skal du udføre disse trin/instruktioner:

• Udskift de beskadigede dele.

• Spænd boltene.

• Forhør dig hos en person på et autoriseret

servicecenter.

• Opbevar maskinen på et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af maskinen.

Page 62

Dansk

6 FEJLFINDING

Problem Mulig årsag Løsning

Håndtaget er ikke på plads.

Maskinen starter ikke.

Maskinen slår græsset ujævnt.

Maskinen slår ikke græsset ordentligt.

Maskinen er svær at skubbe.

Maskinen vibrerer meget.

Boltene er ikke strammet ordentligt.

Batteriniveauet er lavt.

Afbryderen er defekt.

Batteri-nøglen er ikke sat i.

Plænen er ru. Undersøg græ-

Klingehøjden er ikke indstillet korrekt.

Vådt græs har sat sig fast på klippeaggregatet.

Proppen mangler.

Græsset er for højt, eller klingehøjden er for lav.

Græsfangeren og klingen er fanget i tykt græs.

Klingen er ude af balance og slidt.

Motorakslen er bøjet.

Juster håndtagets højde og sørg for, at spændeknopperne og boltene strammes ordentligt.

Oplad batteriet.

Skift afbryderen.

Sæt batterinøglen i.

sområdet, der skal slås.

Sæt hjulene højere op.

Vent med at slå græsset indtil det er tørt.

Sæt proppen på.

Hæv klingehøjden.

Tøm græsfangeren for græs.

Skift klingen.

1. Stop maskinen.

2. Tag sikkerhedsnøglen og batteripakken ud.

3. Afbryd strømkilden.

4. Se maskinen efter for skader.

5. Reparer maskinen, inden den startes igen.

Problem Mulig årsag Løsning

Maskinen stopper, når græsset slås.

* Hvis du ikke kan finde løsningen på disse problemer, skal du kontakte et servicecenter.

TEKNISKE DATA

Spænding 48 V

Hastighed uden belastning

Klippebredde 410 mm

Klippehøjde 25 - 80 mm

Græsfangerens kapacitet 50 l

Vægt (uden batteripakke) 18,8 kg

Målt lydtrykniveau L

Målt lydeffektniveau L

Garanteret lydeffektniveau L Vibrationer ＜ 5 m/s

Batterimodel BAM701 og andre

Opladermodel CAM805 og andre

Klingehøjden er for lav.

Batteriet er ude af drift.

Græs sidder fast i klippeaggregatet eller på klingen.

Maskinens driftstemperatur er for høj.

3600 o./min

= 68 dB (A)

= 88 dB (A)

wA.d

BAM-serier

CAM-serier

Hæv klingehøjden.

Oplad batteriet.

Tag batteripakken ud, og kontroller klippeaggregatet.

Nedkøl maskinen.

= 91 dB (A)

8 GARANTI

(Alle vilkårene og betingelserne for garantien kan findes på Powerworks hjemmesiden)

Garantien Powerworks gælder i 3 år for produktet og 2 år for batterier (forbruger/privat brug) fra købsdatoen. Denne garanti dækker produktionsfejl. Et defekt produkt under garantien kan enten repareres eller udskiftes. En enhed, der er blevet misbrugt eller brugt på andre måder, end beskrevet i brugervejledningen, dækkes ikke af garantien. Normalt slid og slid af dele betragtes dækkes ikke af garantien. Den originale garanti fra producenten påvirkes ikke af andre garantier fra en forhandler.

Page 63

Et defekt produkt skal returneres til købsstedet (kvittering) sammen med købsbevis, for at bruge garantien.

EF-

OVERENSSTEMMELSESERKL ÆRING

Navn og adresse på fabrikanten:

Navn: Changzhou Globe Co., Ltd.

Adresse: Nr. 65 (3-4) Xinggang Rd., Zhonglou Zone,

Navn og adresse på den person, der er bemyndiget til at udarbejde den tekniske fil:

Navn: Peter Söderström

Adresse: Propellergatan 1, 211 15 Malmö, Sverige

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine

Model: LME364

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

Changzhou 213101 Kina.

Dansk

• er i overensstemmelse med de relevante bestemmelser i maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i følgende andre EF-direktiver:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EF (støjdirektiv) herunder ændringer

(2005/88/EF)

Desuden erklærer vi, at følgende (dele/klausuler fra) europæiske harmoniserede standarder er blevet brugt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Målt lydeffektniveau 88 dB (A)

Garanteret lydeffektniveau: 91 dB (A)

Overensstemmelsesvurderingsmetode til bilag VI direktiv 2000/14/EF.

EF-type i henhold til direktiv 2000/14/EF: TÜV Industrie Service GmbH (0036) Westendstrasse 199, D-80339 München, Tyskland

Sted, dato: Changzhou, 20171207

Underskrift: Ted Qu, kvalitetsdirektør

Page 64

Česky

1 Popis........................................... 65

1.1 Účel.......................................................... 65

1.2 Popis........................................................ 65

2 Bezpečnost..................................65

3 Instalace...................................... 65

3.1 Rozbalení zařízení................................... 65

3.2 Rozložení a přizpůsobení spodní

rukojeti......................................................65

3.3 Instalace horní rukojeti ............................ 65

3.4 Instalace zachytávače trávy..................... 65

3.5 Instalace mulčovací zátky........................ 66

3.6 Nastavení výšky čepele............................66

3.7 Instalace akumulátoru.............................. 66

3.8 Vyjmutí akumulátoru.................................66

4 Provoz......................................... 66

4.1 Spuštění stroje......................................... 66

4.2 Zastavení stroje........................................66

4.3 Vyprázdnění zachytávače trávy............... 66

4.4 Práce ve svahu.........................................66

4.5 Provozní tipy.............................................67

5 Údržba.........................................67

5.1 Celková údržba........................................ 67

5.2 Mazání......................................................67

5.3 Výměna čepele.........................................67

5.4 Skladování stroje......................................67

6 Odstraňování problémů...............68

7 Technické údaje.......................... 68

8 Záruka......................................... 68

9 ES prohlášení o shodě................ 69

Page 65

Česky

1 POPIS

1.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti. Řezací čepel musí být přibližně rovnoběžně se zemí. Všechna čtyři kola se musí při sekání dotýkat země.

1.2 POPIS

Obrázek 1-10.

Rychlouvolňovací páčka

Dolní rukojeť

Horní rukojeť

Knoflík

Excentrický uzávěr

Zachytávač trávy

Zadní výstupní dvířka

Mulčovací zátka

Tlačítko pro nastavení výšky

Dvířka baterií

Akumulátor

Bezpečnostní klíč

Startovací tlačítko

Pákový spínač

Přední kolo

Zadní kolo

Štěrbina

Montážní šroub

Distanční vložka

Lišta

2 BEZPEČNOST

VAROVÁNÍ

Ujistěte se, že dodržujete všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Nezaměňujte ani nepoužívejte příslušenství, které výrobce nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud nenainstalujete všechny součásti.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Ujistěte se před použitím, že jste řádně sestavili stroj.

VAROVÁNÍ

• Pokud jsou díly poškozeny, nepoužívejte stroj.

• Pokud nemáte všechny součásti, nepoužívejte stroj.

• Pokud jsou součásti poškozené nebo chybějící, obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte všechny nesmontované díly z krabice.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a obal v souladu s místními předpisy.

3.2 ROZLOŽENÍ A PŘIZPŮSOBENÍ

SPODNÍ RUKOJETI

Obrázek 2.

1. Vytáhněte a zatlačte horní rukojeť pro nastavení rukojeti do pracovní polohy. Ujistěte se, že rukojeti správně zapadnou do správné polohy.

2. Utáhněte dolní rukojeť pomocí rychlouvolňovacích páček na obou stranách.

POZNÁMKA

Ujistěte se, že obě rukojeti jsou ve stejné poloze.

VAROVÁNÍ

Nepoškoďte kabely při sklápění nebo odklápění rukojeti.

3.3 INSTALACE HORNÍ RUKOJETI

Obrázek 3.

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte excentrické uzávěry do otvorů.

3. Utáhněte knoflíky na excentrických uzávěrech.

4. Proveďte stejnou činnost na druhé straně.

3.4 INSTALACE ZACHYTÁVAČE

TRÁVY

Obrázek 4.

1. Odstraňte mulčovací zátku.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Přidržte zachytávač trávy na jeho rukojeti a zahákněte háčky do štěrbin.

Page 66

Česky

4. Zavřete zadní výstupní dvířka.

3.5 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 5.

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Uchopte mulčovací zátku za její rukojeť a vložte ji do výpustného žlabu.

4. Zavřete zadní výstupní dvířka.

3.6 NASTAVENÍ VÝŠKY ČEPELE

Čepel stroje lze nastavit na různé výšky.

Obrázek 6.

1. Stiskněte tlačítko pro nastavení výšky, přesuňte sestavu nastavení výšky do vyšší polohy pro zvýšení výšky čepele.

2. Stiskněte tlačítko pro nastavení výšky, přesuňte sestavu nastavení výšky do nižší polohy pro snížení výšky čepele.

3.7 INSTALACE AKUMULÁTORU

Obrázek 7.

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena, vyměňte baterii nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny

uvedené v příručce pro baterii a nabíječku.

1. Otevřete dvířka prostoru pro baterie.

2. Zarovnejte žebra na akumulátoru s drážkami v prostoru pro baterie.

3. Zatlačte akumulátor do prostoru pro baterie, dokud baterie nezapadne na místo.

4. Když uslyšíte kliknutí, akumulátor je nainstalován.

5. Zavřete kryt prostoru pro baterie.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního klíče.

3.8 VYJMUTÍ AKUMULÁTORU

Obrázek 7.

1. Otevřete dvířka prostoru pro baterie.

2. Vyjměte bezpečnostní klíč.

3. Stiskněte a podržte tlačítko pro uvolnění baterie.

4. Vyjměte akumulátor ze stroje.

4 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

4.1 SPUŠTĚNÍ STROJE

Obrázek 8.

1. Vložte bezpečnostní klíč.

2. Stiskněte a podržte startovací tlačítko.

3. Zatímco držíte startovací tlačítko zmáčknuté, posuňte pákový spínač ve směru řídítek.

4. Uvolněte startovací tlačítko pro nastartovaní stroje.

4.2 ZASTAVENÍ STROJE

Obrázek 8.

1. Uvolněte pákový spínač pro zastavení stroje.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až se čepele zcela zastaví. Stroj rychle nevypínejte a nezapínejte.

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč a akumulátor.

4.3 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

Obrázek 9.

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a odhákněte jej ze štěrbin.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

4.4 PRÁCE VE SVAHU

VAROVÁNÍ

Nesekejte ve svahu se sklonem větším než 15 °. Pokud se ve svahu necítíte pohodlně, nesekejte ve svahu.

VAROVÁNÍ

Během sekání ve svahu udržujte nízkou rychlost samohybného pohonu.

Page 67

Česky

• Nejezděte po svahu nahoru a dolů, když sekáte napříč svahem. Buďte opatrní při změně směru ve svahu.

• Sledujte díry, vyjeté koleje, skály a další skryté předměty, které mohou způsobit pád. Odstraňte všechny překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

4.5 PROVOZNÍ TIPY

• Nepokoušejte se přemostit funkci startovacího tlačítka nebo pákového spínače.

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod rotující části.

• Udržujte výpustný žlab čistý.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo hustou trávu.

• Po každém použití vyčistěte spodní část sekačky. Odstraňte odřezky trávy, listy, nečistoty a další pozůstatky.

5 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo materiály na bázi ropy přišly do kontaktu s plastovými díly. Chemikálie mohou způsobit poškození plastů a znemožnit jejich použití.

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná rozpouštědla ani čistící prostředky.

5.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte stroj, zda není poškozen, nechybí nebo nejsou uvolněné žádné díly, jako např. vruty, matice, šrouby a uzávěry.

• Správně utáhněte všechny spojovací prvky a uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

5.2 MAZÁNÍ

Naneste dostatečné množství vysoce kvalitního maziva na všechna ložiska. Žádné další mazání ložisek není nutné za běžných provozních podmínek.

VAROVÁNÍ

Nemažte součásti kola. Mazání může v provozu způsobit poškození součástí kola.

5.3 VÝMĚNA ČEPELE

Obrázek 10.

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepele zcela zastaví.

3. Vyjměte bezpečnostní klíč a akumulátor.

4. Převraťte sekačku na boční stranu.

5. K zabránění pohybu čepele použijte kus dřeva.

6. Odstraňte montážní šroub a distanční vložky pomocí klíče nebo nástavce.

7. Vyjměte čepel.

8. Nainstalujte novou čepel. Ujistěte se, že vyvýšená místa zapadnou do otvorů v čepeli.

9. Vložte montážní šroub a distanční vložky a utáhněte.

5.4 SKLADOVÁNÍ STROJE

• Před skladováním vyčistěte stroj.

• Před skladováním stroje se ujistěte, že motor není horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené součásti. Pokud je to nutné, postupujte takto:

• Vyměňte poškozené části.

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného

servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

Page 68

Česky

6 ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Možná příčina Řešení

Rukojeť není

ve správné poloze.

Stroj se nespustí.

Stroj řeže trávu nerovnoměrně.

Stroj správně nemulčuje.

Stroj se těžko tlačí.

Na stroji dochází k vysokým vibracím.

Šrouby nejsou

správně osa-

zené.

Kapacita baterie je nízká.

Pákový spínač je

vadný.

Bezpečnostní klíč není vložen.

Trávník je hrbolatý.

Výška čepele

není nastavena

správně. Odřezky mokré

trávy se nalepují

na sekačku. Chybí mulčovací

zátka.

Tráva je příliš vy-

soká nebo je vý-

ška čepele příliš

nízká.

Zachytávač trávy a čepel se táh-

nou v tlusté

trávě. Čepel je nevyvá-

žená a opotřebo-

vaná.

Hřídel motoru je

ohnutá.

Nastavte výšku

rukojeti a ujistěte se, že knoflíky a

šrouby jsou

správně zarov-

nány.

Nabijte akumulátor.

Vyměňte pákový spínač.

Vložte bezpečnostní klíč.

Zkontrolujte ob-

last sečení. Posuňte kola do

vyšší polohy.

Před sečením počkejte, dokud

tráva neuschne.

Nainstalujte mul-

čovací zátku.

Zvyšte nastavení

výšky čepele.

Odstraňte odřez-

ky trávy ze za-

chytávače trávy.

Vyměňte čepel.

1. Zastavte motor.

2. Vyjměte bez-

pečnostní klíč a akumu-

látor.

3. Odpojte napájecí zdroj.

4. Zkontrolujte poškození.

5. Opravte stroj

dříve, než jej

znovu spustíte.

Problém Možná příčina Řešení

Stroj se zastaví

během sečení.

* Pokud řešení těchto problémů nemůžete najít, obraťte se na servisní středisko.

TECHNICKÉ ÚDAJE

Napětí 48 V Otáčky naprázdno 3600 / min Šířka řezu 410 mm Výška řezu 25 - 80 mm Kapacita zachytávače

trávy

Hmotnost (bez akumulátoru)

Měřená hladina akustické-

ho tlaku

Měřená hladina akustické-

ho výkonu

Garantovaná hladina akustického výkonu

Vibrace ＜ 5 m/s

Model baterie BAM701 a další řady BAM

Typ nabíječky CAM805 a další řady CAM

Výška čepele je příliš nízká.

Akumulátor je vybitý.

Odřezky mokré

trávy se nalepují

na sekačku nebo čepel.

Provozní teplota

stroje je příliš vy-

soká.

50 L

18,8 kg

= 68 dB(A)

LwA= 88 dB(A)

= 91 dB(A)

wA.d

Zvyšte nastavení

výšky čepele.

Nabijte akumulátor.

Vyjměte akumu-

látor a zkontro-

lujte sekačku.

Stroj ochlaďte.

8 ZÁRUKA

(Úplné záruční podmínky naleznete na Powerworks webové stránce společnosti)

Záruka 3 roky na výrobek a 2 roky na baterie

(spotřební / soukromé použití) od data zakoupení.

Powerworks Tato záruka se vztahuje na výrobní

závady. Vadný výrobek v záruce může být buď opraven nebo vyměněn. Přístroj, který byl zneužitý nebo použitý jinými způsoby, než popsanými v uživatelské příručce, může být odmítnut pro uplatnění záruky. Na normální opotřebení a opotřebované součásti se záruka

Page 69

nevztahuje. Původní záruka výrobce není ovlivněna žádnou dodatečnou zárukou, kterou nabízí prodejce nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční stvrzenka) musí být vrácen na místo zakoupení pro uplatnění záručního nároku.

ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Jméno: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou

Název a adresa společnosti oprávněné vypracovat soubor technické dokumentace:

Jméno: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švédsko

Tímto prohlašujeme, že výrobek

Kategorie: Sekačka na trávu Model: LME364 Výrobní číslo: Viz štítek s označením výrobku Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

• je v souladu s následujícími směrnicemi ES:

Kromě toho prohlašujeme, že byly použity následující evropské harmonizované normy (jejich části / doložky):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Měřená hladina akustického výkonu:

Garantovaná hladina akustického výkonu:

Zone, Changzhou 213101 Čína.

strojních zařízeních 2006/42/ES.

• 2014/30/EU (směrnice EMC)

• 2000/14/ES (směrnice o hluku) včetně změn

(2005/88/ES)

3744; EN 55014-1; EN 55014-2, ISO 11094

88 dB(A)

91 dB(A)

Česky

Metoda posouzení shody s přílohou VI směrnice 2000/14/ES.

Schválení ES podle směrnice 2000/14/ES: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Mnichov Německo

Místo, datum: Changzhou, 20171207

Podpis: Ted Qu, ředitel pro kvali-

Page 70

Slovenčina

1 Popis........................................... 71

1.1 Účel.......................................................... 71

1.2 Prehľad.....................................................71

2 Bezpečnosť................................. 71

3 Inštalácia..................................... 71

3.1 Rozbalenie stroja......................................71

3.2 Rozloženie a prispôsobenie spodnej

rukoväte....................................................71

3.3 Inštalácia hornej rukoväte ....................... 71

3.4 Inštalácia zachytávača trávy.................... 71

3.5 Inštalácia mulčovacej zátky......................72

3.6 Nastavenie výšky čepele..........................72

3.7 Inštalácia akumulátora............................. 72

3.8 Odstránenie akumulátora......................... 72

4 Obsluha....................................... 72

4.1 Spustenie stroja........................................72

4.2 Zastavenie stroja...................................... 72

4.3 Vyprázdnenie zachytávača trávy..............72

4.4 Práca na svahu........................................ 72

4.5 Prevádzkové tipy...................................... 73

5 Údržba.........................................73

5.1 Celková údržba........................................ 73

5.2 Mazanie....................................................73

5.3 Výmena čepele.........................................73

5.4 Stroj uskladnite.........................................73

6 Riešenie problémov.....................74

7 Technické údaje.......................... 74

8 Záruka......................................... 74

9 Vyhlásenie o zhode ES............... 75

Page 71

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v domácnosti. Rezacia čepeľ musí byť približne rovnobežne so zemou. Všetky štyri kolesá sa musia pri kosení dotýkať zeme.

1.2 PREHĽAD

Obrázok 1-10.

Rýchlouvoľňovacia páčka

Dolná rukoväť

Horná rukoväť

Gombík

Excentrický uzáver

Zachytávač trávy

Zadné výstupné dvierka

Mulčovacia zátka

Tlačidlo pre nastavenie výšky

Dvierka pre batérie

Akumulátorová batéria

Bezpečnostný kľúč

Tlačidlo Štart

Pákový spínač

Predné koleso

Zadné koleso

Drážka

Montážna skrutka

Rozpera

Čepeľ

2 BEZPEČNOSŤ

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste správne zostavili stroj.

VAROVANIE

• Ak sú diely poškodené, nepoužívajte stroj.

• Ak nemáte všetky súčasti, nepoužívajte stroj.

• Ak sú súčasti poškodené alebo chýbajú, obráťte sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v krabici.

3. Vyberte všetky nezmontované diely z krabice.

4. Vyberte stroj z obalu.

5. Zlikvidujte krabicu a obal v súlade s miestnymi predpismi.

3.2 ROZLOŽENIE A PRISPÔSOBENIE

SPODNEJ RUKOVÄTE

Obrázok 2.

1. Vytiahnite a zatlačte hornú rukoväť pre nastavenie rukoväte do pracovnej polohy. Uistite sa, že rukoväte správne zapadnú do správnej polohy.

2. Dotiahnite dolnú rukoväť pomocou rýchlouvoľňovacích páčok na oboch stranách.

POZNÁMKA

Uistite sa, že obe rukoväte sú v rovnakej polohe.

VAROVANIE

Nepoškoďte káble pri sklápaní alebo vyklápaní rukoväti.

VAROVANIE

Uistite sa, že dodržujete všetky bezpečnostné pokyny.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Nezamieňajte ani nepoužívajte príslušenstvo, ktoré výrobca neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým nenainštalujete všetky súčasti.

3.3 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 3.

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte excentrické uzávery do otvorov.

3. Dotiahnite gombíky na excentrických uzáveroch.

4. Vykonajte rovnakú činnosť na druhej strane.

3.4 INŠTALÁCIA ZACHYTÁVAČA

TRÁVY

Obrázok 4.

1. Odstráňte mulčovaciu zátku.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Pridržte zachytávač trávy na jeho rukoväti a zaháknite háčiky do štrbín.

4. Zatvorte zadné výstupné dvierka.

Page 72

Slovenčina

3.5 INŠTALÁCIA MULČOVACEJ ZÁTKY

Obrázok 5.

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Uchopte mulčovaciu zátku za jej rukoväť a vložte ju do výpustného žľabu.

4. Zatvorte zadné výstupné dvierka.

3.6 NASTAVENIE VÝŠKY ČEPELE

Čepeľ stroja je možné nastaviť na rôzne výšky.

Obrázok 6.

1. Stlačte tlačidlo pre nastavenie výšky, presuňte zostavu nastavenia výšky do vyššej polohy pre zvýšenie výšky čepele.

2. Stlačte tlačidlo pre nastavenie výšky, presuňte zostavu nastavenia výšky do nižšej polohy pre zníženie výšky čepele.

3.7 INŠTALÁCIA AKUMULÁTORA

Obrázok 7.

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená, vymeňte batériu alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny uvedené v príručke pre batériu a nabíjačku.

1. Otvorte dvierka priestoru pre batérie.

2. Zarovnajte rebrá na akumulátore s drážkami v priestore pre batérie.

3. Zatlačte akumulátor do priestoru pre batérie, kým

batéria nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátor je nainštalovaný.

5. Zatvorte kryt pre batérie.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.8 ODSTRÁNENIE AKUMULÁTORA

Obrázok 7.

1. Otvorte dvierka priestoru pre batérie.

2. Vyberte bezpečnostný kľúč.

3. Stlačte a podržte tlačidlo pre uvoľnenie batérie.

4. Vyberte akumulátor zo stroja.

4 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

4.1 SPUSTENIE STROJA

Obrázok 8.

1. Vložte bezpečnostný kľúč.

2. Stlačte a podržte štartovacie tlačidlo.

3. Počas držania štartovacieho tlačidla, posuňte pákový spínač v smere riadidiel.

4. Uvoľnite štartovacie tlačidlo pre naštartovanie stroja.

4.2 ZASTAVENIE STROJA

Obrázok 8.

1. Uvoľnite pákový spínač pre zastavenie stroja.

VAROVANIE

Pred opätovným spustením stroja počkajte, až sa čepele celkom zastavia. Stroj rýchlo nevypínajte a nezapínajte.

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč a akumulátor.

4.3 VYPRÁZDNENIE ZACHYTÁVAČA

TRÁVY

Obrázok 9.

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte batériu.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a odháknite ho zo štrbín.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

4.4 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15 °. Ak sa na svahu necítite pohodlne, nekoste na svahu.

VAROVANIE

Počas kosenia na svahu udržujte nízku rýchlosť samohybného pohonu.

Page 73

Slovenčina

• Nejazdite po svahu hore a dole, keď kosíte naprieč svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, vyjazdené koľaje, skaly a ďalšie skryté predmety, ktoré môžu spôsobiť pád. Odstráňte všetky prekážky, ako sú kamene a konáre stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

4.5 PREVÁDZKOVÉ TIPY

• Nepokúšajte sa premostiť funkciu štartovacieho tlačidla alebo pákového spínača.

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod rotujúce časti.

• Udržujte výpustný žľab čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je nutná pre novú nebo hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky. Odstráňte odrezky trávy, listy, nečistoty a ďalšie pozostatky.

5 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný kľúč a akumulátor.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo prílišnej mastnoty.

VÝSTRAHA

Používajte iba schválené náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo materiály na báze ropy prišli do kontaktu s plastovými dielmi. Chemikálie môžu spôsobiť poškodenie plastov a znemožniť ich používanie.

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné rozpúšťadlá ani čistiace prostriedky.

5.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je poškodený, nechýbajú alebo nie sú uvoľnené žiadne diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

5.2 MAZANIE

Naneste dostatočné množstvo vysokokvalitného maziva na všetky ložiská. Žiadne ďalšie mazanie ložísk nie je nutné pri bežných prevádzkových podmienkach.

VAROVANIE

Nemažte súčasti kolesa. Mazanie môže v prevádzke spôsobiť poškodeniu súčastí kolesa.

5.3 VÝMENA ČEPELE

Obrázok 10.

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepele celkom zastavia.

3. Vyberte bezpečnostný kľúč a akumulátor.

4. Prevráťte kosačku na bočnú stranu.

5. Pre zabránenie pohybu čepele použite kus dreva.

6. Odstráňte montážnu skrutku a rozpery pomocou kľúča alebo nadstavca.

7. Vyberte čepeľ.

8. Nainštalujte novú čepeľ. Uistite sa, že vyvýšené miesta zapadnú do otvorov v čepeli.

9. Vložte montážnu skrutku a rozpery a dotiahnite.

5.4 STROJ USKLADNITE

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené súčasti. Ak je to nutné, postupujte takto:

• Vymeňte poškodené časti.

• Zatiahnite skrutky.

• Hovorte s osobou zo schváleného servisného

strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

Page 74

Slovenčina

6 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Rukoväť nie je v správnej po-

lohe.

Stroj sa nespus-

tí.

Stroj seká trávu

nerovnomerne.

Stroj správne nemulčuje.

Stroj sa ťažko tlačí.

Na stroji dochádza k vysokým vi-

bráciám.

Skrutky nie sú

správne osa-

dené.

Kapacita batérie

je nízka. Pákový spínač je

chybný.

Bezpečnostný kľúč nie je vlože-

ný.

Trávnik je hrboľatý.

Výška čepele nie je správne nas-

tavená.

Odrezky mokrej trávy sa nalepujú na kosačku.

Chýba mulčova-

cia zátka.

Tráva je príliš vysoká alebo je výška čepele príliš

nízka.

Zachytávač trávy a čepeľ sa ťahajú v hrubej tráve.

Čepeľ je nevyvážená a opotrebo-

vaná.

Hriadeľ motora je

ohnutý.

Nastavte výšku rukoväte a uistite

sa, že gombíky a

skrutky sú

správne zarov-

nané.

Nabite akumulá-

tor.

Vymeňte pákový spínač.

Vložte bezpečnostný kľúč.

Skontrolujte oblasť kosenia.

Posuňte kolesá do vyššej polo-

hy.

Pred kosením

počkajte, kým

tráva neuschne.

Nainštalujte mulčovaciu zátku.

Zvýšte nastavenie výšky čepele.

Odstráňte odrezky trávy zo zachytávača trávy.

Vymeňte nôž.

1. Zastavte mo-

tor.

2. Vyberte bez-

pečnostný kľúč a aku-

mulátor.

3. Odpojte na-

pájací zdroj.

4. Skontrolujte

poškodenie.

5. Opravte stroj

predtým, než

ho znovu spustíte.

Problém Možná príčina Riešenie

Stroj sa zastaví počas kosenia.

* Ak riešenie týchto problémov nemôžete nájsť, obráťte

sa na servisné stredisko.

TECHNICKÉ ÚDAJE

Napätie 48 V Rýchlosť bez zaťaženia 3600 / min

Šírka kosenia 410 mm Výška kosenia 25 - 80 mm

Kapacita zachytávača

trávy

Hmotnosť (bez akumulá-

tora)

Meraná hladina akustické-

ho tlaku

Meraná hladina akustické-

ho výkonu

Garantovaná hladina akustického výkonu

Vibrácie ＜ 5 m/s Model batérie BAM701 a ďalšie série

Typ nabíjačky CAM805 a ďalšie série

Výška čepele je

príliš nízka.

Akumulátor je

vybitý.

Odrezky mokrej trávy sa nalepujú na kosačku alebo čepeľ.

Prevádzková teplota stroja je

príliš vysoká.

50 L

18,8 kg

= 68 dB(A)

LwA= 88 dB(A)

= 91 dB(A)

wA.d

BAM

CAM

Zvýšte nastavenie výšky čepele.

Nabite akumulá-

tor.

Vyberte akumulátor a skontrolujte kosačku.

Stroj ochlaďte.

8 ZÁRUKA

(Úplné záručné podmienky nájdete na Powerworks webovej stránke spoločnosti)

Záruka 3 roky na výrobok a 2 roky na batérie

(spotrebné / súkromné používanie) od dátumu zakúpenia. Powerworks Táto záruka sa vzťahuje na výrobné chyby. Chybný výrobok v záruke môže byť buď opravený alebo vymenený. Prístroj, ktorý bol zneužitý alebo použitý inými spôsobmi, než popísanými v používateľskej príručke, môže byť odmietnutý na

uplatnenie záruky. Na normálne opotrebovanie a

Page 75

Slovenčina

opotrebované súčasti sa záruka nevzťahuje. Pôvodná záruka výrobcu nie je ovplyvnená žiadnou dodatočnou zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení (pokladničný blok) musí byť vrátený na miesto zakúpenia pre uplatnenie záručného nároku.

VYHLÁSENIE O ZHODE ES

Názov a adresa výrobcu:

Meno: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou

Názov a adresa spoločnosti oprávnenej vypracovať súbor technickej dokumentácie:

Meno: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švédsko

Týmto vyhlasujeme, že výrobok

Skupina: Kosačka na trávu Model: LME364 Výrobné číslo: Pozrite si štítok s označením

Rok výroby: Pozrite si štítok s označením

• je v súlade s príslušnými ustanoveniami smernice o

• je v súlade s nasledujúcimi smernicami ES:

Okrem toho prehlasujeme, že boli použité nasledujúce európske harmonizované normy (ich časti/doložky):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Meraná hladina akustického výkonu:

Garantovaná hladina akustického výkonu:

Zone, Changzhou 213101 Čína.

výrobku

strojných zariadeniach 2006/42/ES.

• 2014/30/EU (smernica EMC)

• 2000/14/ES (smernica o hluku) vrátane zmien

(2005/88/ES)

3744; EN 55014-1; EN 55014-2, ISO 11094

88 dB(A)

91 dB(A)

Miesto, dátum: Changzhou, 20171207

Podpis: Ted Qu, riaditeľ pre kvalitu

Metóda posudzovania zhody s prílohou VI smernice 2000/14/ES.

Schválenie ES podľa smernice 2000/14/ES: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Mníchov Německo

Page 76

Slovenščina

1 Opis............................................. 77

1.1 Namen......................................................77

1.2 Pregled.....................................................77

2 Varnost........................................ 77

3 Namestitev.................................. 77

3.1 Razpakiranje naprave.............................. 77

3.2 Razpiranje in nastavitev spodnjega

ročaja........................................................77

3.3 Namestitev zgornjega ročaja ...................77

3.4 Nameščanje košare za travo....................77

3.5 Namestitev vtiča za mulčenje...................78

3.6 Namestitev višine rezila............................78

3.7 Namestitev akumulatorja..........................78

3.8 Odstranitev akumulatorja......................... 78

4 Delovanje.................................... 78

4.1 Zagon naprave......................................... 78

4.2 Zaustavitev naprave................................. 78

4.3 Praznjenje košare za travo.......................78

4.4 Košnja na pobočjih...................................78

4.5 Nasveti za delovanje................................ 79

5 Vzdrževanje.................................79

5.1 Splošno vzdrževanje................................ 79

5.2 Mazanje....................................................79

5.3 Zamenjava rezila...................................... 79

5.4 Skladiščenje naprave............................... 79

6 Odpravljanje napak..................... 80

7 Tehnični podatki.......................... 80

8 Garancija..................................... 80

9 Izjava ES o skladnosti................. 81

Page 77

Slovenščina

1 OPIS

1.1 NAMEN

Kosilnica je namenjena košnji trave na domačih zelenicah in tratah. Rezilo kosilnice mora biti približno vzporedno s tlemi. Med košnjo se morajo vsa štiri kolesa dotikati tal.

1.2 PREGLED

Slika 1-10

Ročica za hitro sprostitev

Spodnji ročaj

Zgornji ročaj

Gumb

Zapora

Košara za travo

Vrata za izmet zadaj

Vtič za mulčenje

Gumb za nastavitev višine

Vrata akumulatorja

Akumulator

Varnostni ključ

Gumb za zagon

Stikalo za izpust

Sprednje kolo

Zadnje kolo

Reža

Pritrdilni vijak

Distančnik

Rezilo

2 VARNOST

OPOZORILO

Vedno v celoti upoštevajte navodila za uporabo.

Upoštevajte tudi varnostna navodila.

3 NAMESTITEV

OPOZORILO

Dodatne opreme, ki je ni priporočil proizvajalec, ne smete spremeniti ali izdelati sami.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti, dokler niste sestavili vseh delov.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno sestavljena.

OPOZORILO

• Če so deli poškodovani, naprave ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi predpisi.

3.2 RAZPIRANJE IN NASTAVITEV

SPODNJEGA ROČAJA

Slika 2

1. Zgornji ročaj povlecite navzgor in nazaj, da ga dvignete v položaj za uporabo. Prepričajte se, da se ročaja pravilno zaskočita na mesto.

2. Privijte spodnji ročaj z ročicama za hitro sprostitev na obeh straneh.

OPOMBA

Prepričajte se, da sta ročaja v enakem položaju.

OPOZORILO

Pazite, da med razpiranjem in zlaganjem ročaja ne poškodujete kablov.

3.3 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 3

1. Poravnajte luknje v zgornjem in spodnjem ročaju.

2. Skozi luknjice vstavite zapore.

3. Na zapore privijte gumbe.

4. Postopek ponovite na drugi strani.

3.4 NAMEŠČANJE KOŠARE ZA

TRAVO

Slika 4

1. Odstranite vtič za mulčenje.

2. Odprite vrata za izmet zadaj in jih pridržite.

Page 78

Slovenščina

3. Primite košaro za travo za njen ročaj in vstavite kavlje prek rež.

4. Zaprite vrata za izmet zadaj.

3.5 NAMESTITEV VTIČA ZA

MULČENJE

Slika 5

1. Odstranite košaro za travo.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite vtič za mulčenje za njegov ročaj in ga namestite v izmetni žleb.

4. Zaprite vrata za izmet zadaj.

3.6 NAMESTITEV VIŠINE REZILA

Rezila vrtne kosilnice lahko nastavite na različne višine.

Slika 6

1. Pritisnite gumb za nastavitev višine in premaknite zobnik za nastavitev višine v višji položaj, da povišate višino rezila.

2. Pritisnite gumb za nastavitev višine in premaknite zobnik za nastavitev višine v nižji položaj, da znižate višino rezila.

3.7 NAMESTITEV AKUMULATORJA

Slika 7

OPOZORILO

• Če je akumulator ali polnilec poškodovan, ga zamenjajte.

• Zaustavite napravo in počakajte, da se motor povsem ustavi, preden namestite ali odstranite akumulator.

• Temeljito preberite navodila v priročniku za akumulator in polnilnik, seznanite se z njimi in jih upoštevajte.

1. Odprite vrata akumulatorja.

2. Dvižne zavihke na akumulatorju poravnajte z utori na akumulatorju.

3. Akumulator potisnite v prostor za akumulator, dokler se ne usede na svoje mesto.

4. Ko slišite klik, je akumulator nameščen.

5. Zaprite vrata akumulatorja.

OPOMBA

Motor se zažene šele takrat, ko vstavite varnosti ključ.

3.8 ODSTRANITEV AKUMULATORJA

Slika 7

1. Odprite vrata akumulatorja.

2. Izvlecite varnosti ključ.

3. Potisnite in držite gumb za sprostitev akumulatorja.

4. Odstranite akumulator iz naprave.

4 DELOVANJE

OPOZORILO

Med košnjo trave nosite zaščitna očala.

4.1 ZAGON NAPRAVE

Slika 8

1. Vstavite varnosti ključ.

2. Pritisnite in pridržite gumb za zagon kosilnice.

3. Medtem ko držite gumb za zagon, povlecite stikalo za izpust v smeri krmila.

4. Spustite gumb za zagon, da zaženete kosilnico.

4.2 ZAUSTAVITEV NAPRAVE

Slika 8

1. Spustite stikalo za izpust, da zaustavite napravo.

OPOZORILO

Preden znova zaženete napravo, počakajte, da se rezila popolnoma zaustavijo. Naprave ne smete hitro izklopiti in jo znova vklopiti.

OPOZORILO

Po končanem opravilu vedno odstranite varnostni ključ in akumulator.

4.3 PRAZNJENJE KOŠARE ZA TRAVO

Slika 9

1. Zaustavite napravo.

2. Izvlecite varnosti ključ.

3. Odstranite baterijo.

4. Odprite vrata za izmet zadaj in jih pridržite.

5. Primite košaro za travo za ročaj in jo snemite z rež.

6. Zaprite vrata za izmet zadaj.

7. Izpraznite košaro za travo.

4.4 KOŠNJA NA POBOČJIH

OPOZORILO

Ne kosite na pobočjih, če je naklon večji od 15°. Če vam košnja na pobočjih predstavlja težave, tega ne počnite.

OPOZORILO

Pobočja kosite pri nizki hitrosti.

Page 79

Slovenščina

• Na pobočju ne kosite v smeri navzgor in navzdol. Ko spreminjate smer na pobočju, bodite zelo previdni.

• Bodite pozorni na luknje, korenine, kamne in druge skrite predmete, zaradi katerih lahko padete. Odstranite vse ovire, kot so skale in drevesne veje.

• Prepričajte se, da stojite trdno na tleh. Če izgubite ravnotežje, takoj spustite stikalo za izpust.

• Ne kosite v bližini depojev, jarkov ali nasipov.

4.5 NASVETI ZA DELOVANJE

• Ne poskušajte spremeniti delovanja gumba za zagon ali stikala za izpust.

• Ko zaženete kosilnico, je ne nagibajte.

• Rok in stopal ne postavljajte v bližino ali pod vrteče se dele kosilnice.

• Žleb za izmet mora biti čist.

• Če je trava mokra, je ne kosite.

• Če kosite novo ali gosto posajeno travo, nastavite rezilo višje.

• Po vsaki uporabi očistite dno kosišča kosilnice. Odstranite odrezano travo, listje, umazanijo in druge ostanke.

5 VZDRŽEVANJE

OPOZORILO

Pred vzdrževanjem odstranite varnostni ključ in akumulator iz naprave.

OPOZORILO

Poskrbite, da v motorju in prostoru za akumulator ni trave, listja ali preveč olja.

PREVIDNO

Uporabite le odobrene nadomestne dele.

PREVIDNO

Pazite, da plastični deli ne pridejo v stik z zavorno tekočino, bencinom ter materiali na naftni osnovi. Kemikalije lahko plastiko poškodujejo do te mere, da je ni več mogoče popraviti.

PREVIDNO

Na plastičnem ohišju ali drugih sestavnih delih ne uporabljajte močnih topil ali čistil.

5.1 SPLOŠNO VZDRŽEVANJE

• Pred vsako uporabo preverite, ali je kosilnica poškodovana, ali kateri deli, kot so vijaki, matice in pokrovčki, manjkajo oz. so zrahljani.

• Vse vezi in pokrovčke ustrezno zategnite.

• Kosilnico očistite s suho krpo. Ne uporabljajte vode.

5.2 MAZANJE

Vse tečaje namažite z dovolj veliko količino kakovostnega maziva. Pri običajnih pogojih delovanja dodatno mazanje ležajev ni potrebno.

OPOZORILO

Sestavnih delov koles ne mažite. Zaradi maziva se lahko sestavni deli koles med delovanjem poškodujejo.

5.3 ZAMENJAVA REZILA

Slika 10

OPOZORILO

Uporabite le odobrena nadomestna rezila.

OPOZORILO

Ko se dotaknete rezila, nosite debele rokavice ali okoli rezila ovijte krpo.

1. Zaustavite napravo.

2. Prepričajte se, da so se razila popolnoma ustavila.

3. Odstranite varnosti ključ in akumulator.

4. Nagnite kosilnico vstran.

5. Premikanje rezila preprečite s kosom lesa.

6. S ključem ali z obojko odstranite pritrdilni vijak in distančnike.

7. Odstranite rezilo.

8. Namestite novo rezilo. Prepričajte se, da so se dvignjene točke zataknile v odprtine na rezilu.

9. Vstavite pritrdilni vijak in distančnike ter jih privijte.

5.4 SKLADIŠČENJE NAPRAVE

• Pred skladiščenjem napravo očistite.

• Pri shranjevanju naprave se prepričajte, da je motor povsem hladen.

• Prepričajte se, da naprava nima zrahljanih ali poškodovanih delov. Po potrebi opravite naslednje korake:

• Zamenjajte poškodovane dele.

• Privijte vijake.

• Obrnite se na pooblaščen servisni center.

• Napravo shranite na suhem mestu.

• Prepričajte se, da otroci ne morejo dostopati do naprave.

Page 80

Slovenščina

6 ODPRAVLJANJE NAPAK

Težava Možen vzrok Rešitev

Ročaj ni v ustreznem položaju

Naprava se ne zažene.

Kosilnica reže travo neenakomerno.

Kosilnica ne mulči pravilno.

Premikanje kosilnice je oteženo.

Kosilnica se močno trese.

Vijaki niso pravilno nameščeni.

Akumulator je skoraj prazen.

Stikalo za izpust je okvarjeno.

Ključ akumulatorja ni vstavljen.

Trava je groba. Preglejte ob-

Višina rezila ni

nastavljena pravilno.

Odrezana mokra trava se je prilepila na kosišče.

Vtič za mulčenje manjka.

Trava je previsoka ali pa je rezilo nastavljeno prenizko.

Košara za travo

in rezilo potegneta noter debelo travo.

Rezilo ni uravnoteženo in je obrabljeno.

Ojnica motorja je ukrivljena.

Nastavite višino ročaja in se prepričajte, da so gumbi in vijaki ustrezno poravnani.

Napolnite akumulator.

Zamenjajte stikalo za izpust.

Vstavite ključ akumulatorja.

močje za košnjo. Prestavite koles-

ca na višji položaj.

Pred košnjo počakajte, da se trava posuši.

Namestite vtič za mulčenje.

Nastavite rezilo višje.

Odstranite odrezano travo iz košare za travo.

Zamenjajte rezilo.

1. Zaustavite motor.

2. Odstranite varnosti ključ in akumulator.

3. Prekinite električno napajanje.

4. Preglejte, ali je ojnica poškodovana.

5. Preden znova zaženete motor, ga popravite.

Težava Možen vzrok Rešitev Kosilnica med

košnjo preneha delovati.

* Če s temi rešitvami ne odpravite obstoječe težave, se obrnite za pooblaščeni servis.

TEHNIČNI PODATKI

Napetost 48 V Ni obremenitvene hitrosti 3600 /min

Širina reza 410 mm Višina reza 25 - 80 mm

Prostornina košare za

travo

Teža (brez akumulatorja) 18,8 kg Izmerjena raven hrupa L Izmerjena raven zvočne

moči Zajamčena raven zvočne

moči Vibracije ＜ 5 m/s Model akumulatorja BAM701 in druge serije

Modela polnilca CAM805 in druge serije

Rezilo je nastavljeno prenizko.

Akumulator je prazen.

Odrezana trava se je prilepila na kosišče ali rezilo.

Delovna temperatura kosilnice je previsoka.

50 L

= 68 dB(A)

LwA= 88 dB(A)

= 91 dB(A)

wA.d

BAM

CAM

Nastavite rezilo višje.

Napolnite akumulator.

Odstranite akumulator iz preglejte kosišče.

Počakajte, da se kosilnica ohladi.

8 GARANCIJA

(Pogoji za polno garancijo so navedeni na Powerworks spletni strani)

Garancija Powerworks je za izdelke triletna, za baterije pa dvoletna (za potrošnika/zasebno uporabo) od datuma nabave. Ta garancija pokriva napake proizvodnje. Izdelek z napako, ki je pod garancijo, lahko popravimo ali zamenjamo. Garancija ne velja v primeru napačne uporabe ob neupoštevanju priročnika za uporabnike. Garancija ne pokriva običajne obrabe in obrabljenih delov. Dodatna garancija, ki jo lahko nudi prodajalec, ne vliva na garancijo proizvajalca.

Page 81

Slovenščina

Za uveljavljanje garancije mora biti izdelke vrnjen na

mesto prodaje, s priloženim dokazilom o nakupu (potrdilom o plačilu).

IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca

Ime: Changzhou Globe Co., Ltd. Naslov: No. 65 (3-4) Xinggang Rd., Zhonglou

Ime in naslov osebe, ki je pooblaščena za pripravo tehnične dokumentacije:

Ime: Peter Söderström Naslov: Propellergatan 1, 211 15 Malmö, Švedska

Izjavljamo, da je izdelek

Kategorija: Vrtna kosilnica

Model: LME364

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• skladen z ustreznimi določbami Direktive o strojih

• skladen z določbami teh drugih direktiv ES:

Poleg tega izjavljamo, da so bili upoštevani ti evropski

usklajeni standardi (njihovi deli/klavzule):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Izmerjena raven zvočne moči: 88 dB(A) Zajamčena raven zvočne moči: 91 dB(A)

Zone, Changzhou 213101 Kitajska.

2006/42/ES.

• 2014/30/ES (Direktiva o elektromagnetni združljivosti)

• 2000/14/ES (Direktiva o emisijah hrupa) vklj. s spremembami (2005/88/ES)

3744; EN 55014-1; EN 55014-2, ISO 11094

Način ugotavljanja skladnosti po Aneksu VI Direktive 2000/14/ES.

ES-homologacija v skladu s standardom 2000/14/ES: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Munich Nemčija

Kraj, datum: Changzhou,

20171207

Podpis: Ted Qu, direktor za pre-

verjanje kakovosti

Page 82

Hrvatski

1 Opis............................................. 83

1.1 Svrha........................................................ 83

1.2 Pregled.....................................................83

2 Sigurnost..................................... 83

3 Ugradnja......................................83

3.1 Vađenje stroja iz ambalaže...................... 83

3.2 Otklopite i prilagodite donju dršku............ 83

3.3 Montirajte gornju ručku ............................83

3.4 Ugradnja hvatača za travu....................... 83

3.5 Ugradnja zatvarača za malčiranje............ 84

3.6 Podešavanje visine noža..........................84

3.7 Umetnite bateriju...................................... 84

3.8 Uklonite baterijski modul.......................... 84

4 Rukovanje................................... 84

4.1 Pokrenite stroj.......................................... 84

4.2 Zaustavite stroj......................................... 84

4.3 Pražnjenje hvatača za travu..................... 84

4.4 Upotreba na nizbrdici............................... 84

4.5 Savjeti za rad............................................85

5 Održavanje.................................. 85

5.1 Općenito održavanje................................ 85

5.2 Podmazivanje...........................................85

5.3 Zamjena noža...........................................85

5.4 Skladištenje stroja.................................... 85

6 Otklanjanje problema.................. 86

7 Tehnički podaci........................... 86

8 Jamstvo....................................... 87

9 EZ izjava o sukladnosti................87

Page 83

Hrvatski

1 OPIS

1.1 SVRHA

Ovaj stroj koristi se za košenje trave u domaćinstvu. Rezni nož mora biti u približno usporednom položaju u odnosu na tlo. Sva četiri kotača moraju dodirivati tlo dok kosite.

1.2 PREGLED

Sl. 1-10

Ručica za brzo otpuštanje

Donja ručka

Gornja ručka

Gumb

Blokada ekscentra

Hvatač za travu

Vratašca stražnjeg ispusta

Zatvarač za malčiranje

Gumb za podešavanje visine

Vrata baterije

Baterijski modul

Sigurnosni ključ

Gumb za pokretanje

Sigurnosna sklopka

Prednji kotač

Stražnji kotač

Utor

Montažni vijak

Odstojnik

Nož

2 SIGURNOST

UPOZORENJE

Pazite da poštujete i pridržavate se svih upute u vezi sigurnosti.

Pogledajte priručnik za sigurnost.

3 UGRADNJA

UPOZORENJE

Nemojte mijenjati ili postavljati dodatke koje nije preporučio proizvođač.

UPOZORENJE

Nemojte umetati sigurnosni ključ ili baterijski modul dok niste sastavili sve dijelove.

3.1 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Ako su dijelovi oštećeni, nemojte upotrebljavati stroj.

• Ako nemate sve dijelove, nemojte upotrebljavati stroj.

• Ako su dijelovi oštećeni ili nedostaju, razgovarajte s osobljem u servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve ne sastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim propisima.

3.2 OTKLOPITE I PRILAGODITE

DONJU DRŠKU

Slika 2.

1. Povucite gornju dršku gore i prema natrag kak obiste ju podignuli u radni položaj. Pazite da drške kliknu kada sjednu na svoje mjesto.

2. Stegnite donju dršku ručicama za brzo otpuštanje na dvije strane.

NAPOMENA

Pazite da dvije ručke budu u istom položaju.

UPOZORENJE

Pazite da ne oštetite kabele dok preklapate ili rasklapate ručku.

3.3 MONTIRAJTE GORNJU RUČKU

Slika 3.

1. Poravnajte rupe na gornjoj ručki i donjoj ručki.

2. Provedite blokade ekscentara kroz rupe.

3. Stegnite gumbe na blokade ekscentra.

4. Provedite istu radnju na drugoj strani.

3.4 UGRADNJA HVATAČA ZA TRAVU

Slika 4.

1. Uklonite zatvarač za malčiranje.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom položaju.

3. Držite hvatač trave za njegovu ručku i stavite kuke na u utore.

Page 84

Hrvatski

4. Zatvorite vrata stražnjeg izlaza.

3.5 UGRADNJA ZATVARAČA ZA MALČIRANJE

Slika 5.

1. Uklonite hvatač za travu.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

3. Držite zatvarač za malčiranje za ručku i postavite ga

u izlazni nastavak.

4. Zatvorite vrata stražnjeg izlaza.

3.6 PODEŠAVANJE VISINE NOŽA

Nož na stroju može se podesiti na različite visine.

Slika 6.

1. Gurnite gumb za podešavanje visine, pomaknite

zupčanik za podešavanje visine u viši položaj kako biste povećali visinu noža.

2. Gurnite gumb za podešavanje visine, pomaknite

zupčanik za podešavanje visine u niži položaj kako biste smanjili visinu noža.

3.7 UMETNITE BATERIJU

Slika 7.

UPOZORENJE

• Ako su baterijski modul ili punjač oštećeni, zamijenite baterijski modul ili punjač.

• Zaustavite stroj i pričekajte da se motor zaustavi prije ugradnje ili uklanjanja baterijskog modula.

• Pročitajte, usvojite i slijedite upute u priručniku za bateriju i punjač.

1. Otvorite pretinac baterije.

2. Poravnajte izbočenja na baterijskom modulu sa žljebovima u odjeljku za bateriju.

3. Gurnite baterijski modul u odjeljak za bateriju tako da baterijski modul uskoči na svoje mjesto.

4. Kad začujete klik, baterijski modul je ugrađen.

5. Zatvorite vratašca za baterije.

NAPOMENA

Motor će se pokrenuti samo kada je umetnut sigurnosni ključ.

4. Izvadite baterijski modul iz stroja.

4 RUKOVANJE

UPOZORENJE

Nosite zaštitu za oči tijekom rada.

4.1 POKRENITE STROJ

Slika 8.

1. Utaknite sigurnosni ključ.

2. Pritisnite i držite gumb za pokretanje.

3. Dok držite pritisnutim gumb za pokretanje, povucite sigurnosnu sklopku u smjeru šipke ručke.

4. Otpustite gumb za pokretanje da biste pokrenuli stroj.

4.2 ZAUSTAVITE STROJ

Slika 8.

1. Otpustite sigurnosnu sklopku da zaustavite rad stroja.

UPOZORENJE

Pričekajte da se noževi do kraja zaustave, tek tada ponovno pokrenite stroj. Nemojte isključiti kosilicu pa ju odmah uključiti.

UPOZORENJE

Izvadite sigurnosni ključ i baterijski modul kada završite s radom.

4.3 PRAŽNJENJE HVATAČA ZA

TRAVU

Slika 9.

1. zaustavite rad stroja.

2. Izvadite sigurnosni ključ.

3. Uklonite baterijski modul.

4. Otvorite vrata stražnjeg ispusta i zadržite ih u tom položaju.

5. Držite hvatača trave za njegovu ručku i otkvačite ga od utora.

6. Zatvorite vrata stražnjeg izlaza.

7. Ispraznite hvatač za travu.

3.8 UKLONITE BATERIJSKI MODUL

Slika 7.

1. Otvorite pretinac baterije.

2. Izvadite sigurnosni ključ.

3. Pritisnite i držite gumb za oslobađanje baterije.

4.4 UPOTREBA NA NIZBRDICI

UPOZORENJE

Nemojte kositi na nizbrdici s nagibom većim od 15°. Ako se ne osjećate ugodno, nemojte kositi na nizbrdici.

Page 85

Hrvatski

UPOZORENJE

Držite nisku brzinu samostalnog pogona kada kosite na nizbrdici.

• Nemojte se pomicati gore-dolje po kosini kada kosite poprečno na nizbrdici. Budite pažljivi kad mijenjate smjer na nizbrdici.

• Pazite na rupe, korijenje, kamenje i druge skrivene predmete zbog kojih možete pasti. Uklonite prepreke kao što je kamenje i granje drveta.

• Pazite da stojite u stabilnom položaju. Ako izgubite ravnotežu, odmah otpustite sigurnosnu sklopku.

• Ne kosite blizu strmina, kanala ili nasipa.

4.5 SAVJETI ZA RAD

• Ne pokušavajte zaobići rad gumba za pokretanje i sigurnosne sklopke.

• Nemojte naginjati stroj za vrijeme pokretanja.

• Nemojte stavljati ruke ili stopala blizu ili ispod okretnih dijelova.

• Izlazni nastavak mora biti čist.

• Nemojte kositi mokru travu.

• Veća visina noža potrebna je za novu i debelu travu.

• Nakon svake upotrebe, očistite dno trupa kosilice. Uklonite ostatke trave, lišće, prljavštinu i ostale nečistoće.

5 ODRŽAVANJE

UPOZORENJE

Prije održavanja iz stroja izvadite sigurnosni ključ i baterijski modul.

UPOZORENJE

Na motoru i baterijskom modulu ne smije biti trave, čišća i previše masti.

OPREZ

Koristite samo odobrene zamjenske dijelove.

OPREZ

Pazite da kočiona tekućina, benzin i materijali na bazi nafte ne dođu u kontakt s plastičnim dijelovima. Kemijske tvari mogu izazvati oštećenja na plastici i dovesti ju u neupotrebljivo stanje.

OPREZ

Nemojte upotrebljavati jaka otapala ili deterdžente na plastičnim kućištima ili dijelovima.

5.1 OPĆENITO ODRŽAVANJE

• Prije svake upotrebe, pregledajte ima li na stroju oštećenih, nedostajućih ili labavih dijelova kao što su vijci, matice i čepovi/poklopci.

• Pravilno stegnite sve vijke i čepove.

• Očistite stroj suhom krpom. Nemojte koristiti vodu.

5.2 PODMAZIVANJE

Na sve ležajeve nanesite dovoljnu količinu maziva visoke kvalitete. U uobičajenim uvjetima upotrebe nije potrebno dodatno podmazivanje ležajeva.

UPOZORENJE

Nemojte podmazivati dijelove kotača. Podmazivanje može dovesti do oštećenja dijelova kotača za vrijeme rada.

5.3 ZAMJENA NOŽA

Slika 10.

UPOZORENJE

Upotrijebite samo odobrene zamjenske noževe.

UPOZORENJE

Nosite čvrste rukavice ili omotajte krpu oko noža prije nego ga dodirujete.

1. zaustavite rad stroja.

2. Uvjerite se da su se noževi potpuno zaustavili.

3. Uklonite sigurnosni ključ i baterijski modul.

4. Okrenite stroj na bok.

5. Koristeći komad drveta, onemogućite pomicanje noža.

6. Uklonite vijak za ugradnju koristeći ključ ili sličan alat.

7. Uklonite nož.

8. Ugradite novi nož. Pazite da uzdignuta mjesta zahvaćaju rupe na nožu.

9. Postavite vijak za ugradnju s odstojnicima i stegnite ih.

5.4 SKLADIŠTENJE STROJA

• Očistite stroj prije skladištenja.

• Pazite da motor nije vruć kada spremate stroj.

• Pazite da na stroju nema olabavljenih ili oštećenih dijelova. Ako je potrebno, provedite ovaj postupak/ slijedite upute:

• Zamijenite oštećene dijelove.

• Stegnite vijke.

• Razgovarajte s osobom u ovlaštenom servisnom

centru.

Page 86

Hrvatski

• Stroj uskladištite u suhom području.

• Pobrinite se da djeca ne mogu pristupiti u blizinu stroja.

6 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje Ručka nije na

svom mjestu.

Stroj se ne može pokrenuti.

Stroj neravnomjerno sječe travu.

Stroj ne obavlja malčiranje kako treba.

Stroj se teško gura.

Vijci nisu pravilno stegnuti.

Kapacitet baterije je nizak.

Sigurnosna sklopka je oštećena.

Ključ baterije nije umetnut.

Travnjak je neravan.

Visina noža nije propisno podešena.

Mokri ostaci trave zalijepljeni su za trup.

Nema zatvarača za malčiranje.

Trava je previsoka ili je premala visina noža.

Hvatač trave i nož zastaju u debeloj travi.

Prilagodite visinu ručke i pobrinite se da su vijci i gumbi pravilno poravnati.

Napunite baterijski modul.

Zamijenite sigurnosnu sklopku.

Utaknite ključ za bateriju.

Pregledajte područje košnje.

Premjestite kotače na viši položaj.

Pričekajte da se trava posuši, zatim nastavite s košnjom.

Ugradite čep za malčiranje.

Povećajte visinu noža.

Ispraznite ostatke pokošene trave iz hvatača za travu.

Problem Mogući uzrok Rješenje Na stroju se jav-

ljaju jake vibracije.

Stroj se zaustavlja za vrijeme košenja.

* Ako ne možete pronaći rješenje za te probleme, otiđite u servisni centar.

Nož je neuravnotežen i istrošen.

Vratilo motora je savijeno.

Visina noža je preniska.

Baterijski modul je prazan.

Ostavi trave zalijepljeni su za trup ili nož.

Radna temperatura stroja je previsoka.

Zamijenite nož.

1. Zaustavite rad motora.

2. Uklonite sigurnosni ključ i baterijski modul.

3. Odvojite izvor električnog napajanja.

4. Pregledom potražite moguća oštećenja.

5. Otklonite kvar stroja prije njegova ponovnog pokretanja.

Povećajte visinu noža.

Napunite baterijski modul.

Izvadite baterijski modul i provjerite platformu.

Ohladite stroj.

7 TEHNIČKI PODACI

Napon 48 V Brzina vrtnje bez optere-

ćenja Širina reza 410 mm Visina reza 25 - 80 mm Volumen hvatača za travu 50 L Težina (bez baterijskog

modula) Izmjerena razina tlaka

zvuka Izmjerena razina snage

zvuka

3600 /min

18,8 kg

LpA= 68 dB(A)

LwA= 88 dB(A)

Page 87

Hrvatski

Zajamčena razina snage zvuka

Vibracije ＜ 5 m/s Model baterije BAM701 i druge BAM

Model punjača CAM805 i druge CAM

wA.d

serije

= 91 dB(A)

8 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se pronaći na Powerworks web stranici)

Powerworks Jamstvo koje vrijedi 3 godine za proizvod i 2 godine za baterije (potrošačka/osobna upotreba) od datuma kupnje. Ovim jamstvom obuhvaćene su greške u proizvodnji. Neispravan proizvod u okviru jamstva možete se popraviti ili zamijeniti novim. Uređaj koji se koristio na nepropisni način ili na način koji nije opisan u vlasničkom priručniku možda neće biti obuhvaćen ovim jamstvom. Normalno trošenje i potrošni dijelovi nisu obuhvaćeni jamstvom. Na originalno jamstvo proizvođača ne utječu dodatna jamstva koja daje predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje radi ostvarenja popravka u okviru jamstva zajedno s dokazom o kupnji (računom).

EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Naziv: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 Kina.

• 2014/30/EZ (EMC direktiva)

• 2000/14/EZ (direktiva o buci) uključujući izmjene

(2005/88/EZ)

Štoviše, izjavljujemo da su korišteni sljedeći (dijelovi/ rečenice) usklađeni europski standardi:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Izmjerena razina snage zvuka: 88 dB(A) Zajamčena razina snage zvuka: 91 dB(A)

Metoda procjene sukladnosti prema Dodatku VI direktive 2000/14/EZ.

EZ tipsko odobrenje prema 2000/14/EZ: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Munich Njemačka

Mjesto, datum Changzhou, 20171207

Potpis: Ted Qu, direktor za kvalitetu

Naziv i adresa osobe ovlaštene za kompiliranje tehničke datoteke:

Naziv: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švedska

Ovime izjavljujemo da proizvod

Kategorija: Kosilica Model: LME364 Serijski broj: Pogledajte natpis s nazivnim po-

dacima

Godina proizvodnje: Pogledajte natpis s nazivnim po-

dacima

• je u sukladnosti s relevantnim odredbama direktive o strojevima 2006/42/EZ.

• je u sukladnosti s odredbama sljedećih ostalih EZ direktiva:

Page 88

Magyar

1 Leírás.......................................... 89

1.1 Cél............................................................ 89

1.2 Áttekintés..................................................89

2 Biztonság.....................................89

3 Felállítás...................................... 89

3.1 A gép kicsomagolása............................... 89

3.2 Csomagolja ki és állítsa be az alsó

fogantyút...................................................89

3.3 Helyezze fel a felső fogantyút ................. 89

3.4 A fűgyűjtő felhelyezése............................ 90

3.5 A védőborítás csatlakozó felhelyezése.... 90

3.6 Penge magasságának beállítása............. 90

3.7 Helyezze be az akkumulátoregységet......90

3.8 Az akkumulátoregység kivétele................90

4 Üzemeltetés................................ 90

4.1 A gép elindítása........................................90

4.2 A gép leállítása.........................................90

4.3 A fűgyűjtő kiürítése...................................90

4.4 Működtetés lejtőkön................................. 91

4.5 Tippek a működtetéshez.......................... 91

5 Karbantartás................................91

5.1 Általános karbantartás..............................91

5.2 Kenés....................................................... 91

5.3 Cserélje ki a kést...................................... 91

5.4 A gép tárolása.......................................... 92

6 Hibaelhárítás............................... 92

7 Műszaki adatok........................... 92

8 Jótállás........................................ 93

9 EK megfelelőségi nyilatkozat...... 93

Page 89

Magyar

1 LEÍRÁS

1.1 CÉL

Ez a gép házi fűnyírásra készült. A vágópengének körülbelül párhuzamosnak kell lennie a talajjal. Mind a négy keréknek hozzá kell érnie a talajhoz fűnyírás közben.

1.2 ÁTTEKINTÉS

1-10. ábra

Gyorskioldó gomb

Alsó fogantyú

Felső fogantyú

Gomb

Rúdrögzítő

Fűgyűjtő

Hátsó kidobó ajtó

Apríték csatlakozó

Magasság beállító gomb

Akkumulátortartó fedél

Akkumulátoregység

Biztonsági kulcs

Indítógomb

Fogantyú kapcsoló

Elülső kerék

Hátsó kerék

Nyílás

Rögzítőcsavar

Alátét

Penge

2 BIZTONSÁG

FIGYELMEZTETÉS

Tartson be minden biztonsági utasítást.

Lásd a biztonsági útmutatót.

3.1 A GÉP KICSOMAGOLÁSA

FIGYELMEZTETÉS

Ellenőrizze, hogy megfelelően szerelte- össze a gépet használat előtt.

FIGYELMEZTETÉS

• Amennyiben alkatrészek megsérülnek, ne használja a gépet.

• Ha nincs meg minden alkatrész, ne működtesse a gépet.

• Ha alkatrészek sérültek vagy hiányoznak, akkor forduljon a szervizközponthoz.

1. Nyissa ki a csomagolást.

2. Olvassa el a dobozban lévő dokumentációt.

3. Vegyen ki minden nem összeszerelt alkatrészt a dobozból.

4. Vegye ki a gépet a dobozból.

5. A dobozt és a csomagolást a helyi szabályoknak megfelelően ártalmatlanítsa.

3.2 CSOMAGOLJA KI ÉS ÁLLÍTSA BE

AZ ALSÓ FOGANTYÚT

2. ábra

1. Húzza felfelé és visszafelé a felső fogantyút, ezzel felemeli a fogantyút az üzemi helyzetbe. Bizonyosodjon meg róla, hogy a fogantyúk helyesen illeszkedtek be a helyükre.

2. Szorítsa meg az alsó fogantyút a gyorskioldó karokkal mindkét oldalon.

MEGJEGYZÉS

Ellenőrizze, hogy a két fogantyú ugyanabban az állásban van-e.

FIGYELMEZTETÉS

A kábelek ne sérüljenek meg, amikor összecsukja vagy kinyitja a fogantyút.

3 FELÁLLÍTÁS

FIGYELMEZTETÉS

Ne változtassa meg, és tegyen fel olyan tartozékokat, amelyeket a gyártó nem javasol.

FIGYELMEZTETÉS

Ne dugja be a biztonsági kulcsot vagy az akkumulátoregységet, amíg minden alkatrészt össze nem szerelt.

3.3 HELYEZZE FEL A FELSŐ

FOGANTYÚT

3. ábra

1. Illessze a lyukakat a felső és alsó fogantyúban egymáshoz.

2. Dugja át a rúdrögzítőket a lyukakon.

3. Szorítsa rá a gombokat a rúdrögzítőkre.

4. Ismételje meg ugyanezt a műveletet a másik oldalon.

Page 90

Magyar

3.4 A FŰGYŰJTŐ FELHELYEZÉSE

4. ábra

1. Vegye le az apríték csatlakozót.

2. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

3. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza be a kampókat a nyílásokba.

4. Zárja le a hátsó kidobó ajtót.

3.5 A VÉDŐBORÍTÁS CSATLAKOZÓ

FELHELYEZÉSE

5. ábra

1. Vegye le a fűgyűjtőt.

2. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

3. Tartsa a védőborítás csatlakozót a fogantyúnál fogva, és illessze a fűgyűjtő rekeszbe.

4. Zárja le a hátsó fűgyűjtő rekesz ajtót.

3.6 PENGE MAGASSÁGÁNAK

BEÁLLÍTÁSA

A gépen különböző penge magasságok állíthatók be.

6. ábra

1. Nyomja meg a magasság beállító gombot, és állítsa a magasság beállító kart magasabb helyzetbe a penge magasságának növeléséhez.

2. Nyomja meg a magasság beállító gombot, és állítsa a magasság beállító kart alacsonyabb helyzetbe a penge magasságának csökkentéséhez.

3.7 HELYEZZE BE AZ

AKKUMULÁTOREGYSÉGET.

7. ábra

FIGYELMEZTETÉS

• Ha az akkumulátoregység vagy a töltő sérült, akkor cserélje ki az akkumulátoregységet vagy a töltőt.

• Állítsa le a gépet, és várjon, amíg a motor leáll, mielőtt felhelyezi vagy leveszi az akkumulátoregységet.

• Olvassa el, ismerje meg, és tartsa be akkumulátor

és a töltő használati útmutatójában lévő utasításokat.

1. Nyissa ki az akkumulátortartó ajtaját.

2. Illessze az akkumulátoregységen lévő emelőbordákat akkumulátortartóban lévő hornyokba.

3. Tolja be akkumulátoregységet az akkumulátortartóba, amíg az akkumulátoregység a helyére nem rögzül.

4. Amikor kattanást hall, az akkumulátoregység be van helyezve.

5. Zárja le az akkumulátortartó ajtaját.

MEGJEGYZÉS

A motor csak akkor indul el, ha bedugja a biztonsági kulcsot.

3.8 AZ AKKUMULÁTOREGYSÉG

KIVÉTELE

7. ábra

1. Nyissa ki az akkumulátortartó ajtaját.

2. Húzza ki a biztonsági kulcsot.

3. Nyomja meg, és tartsa lenyomva a kioldógombot.

4. Vegye ki az akkumulátoregységet a gépből.

4 ÜZEMELTETÉS

FIGYELMEZTETÉS

Működtetés közben viseljen védőszemüveget.

4.1 A GÉP ELINDÍTÁSA

8. ábra

1. Dugja be a biztonsági kulcsot.

2. Nyomja meg, és tartsa lenyomva az indító gombot.

3. Miközben az indító gombot tartja, tolja a fogantyú kapcsolót a kormányrúd irányába.

4. A gép elindításához engedje el az indítógombot.

4.2 A GÉP LEÁLLÍTÁSA

8. ábra

1. A gép leállításához engedje el a fogantyú kapcsolót.

FIGYELMEZTETÉS

Várjon, amíg a pengék teljesen leállnak, mielőtt újból elindítja a gépet. Ne kapcsolgassa gyorsan ki és be a gépet.

FIGYELMEZTETÉS

Mindig vegye ki a biztonsági kulcsot és az akkumulátoregységet a munka befejezése után.

4.3 A FŰGYŰJTŐ KIÜRÍTÉSE

9. ábra

1. Állítsa le a gépet.

2. Húzza ki a biztonsági kulcsot.

3. Vegye le az akkumulátoregységet.

4. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

Page 91

Magyar

5. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza ki a kampókat a nyílásokból.

6. Zárja le a hátsó kidobó ajtót.

7. Ürítse ki a fűgyűjtőt.

4.4 MŰKÖDTETÉS LEJTŐKÖN

FIGYELMEZTETÉS

Ne nyírjon füvet 15°-nál nagyobb lejtőkön. Ha nem kényelmes, ne nyírjon füvet lejtőn.

FIGYELMEZTETÉS

Kérjük, az alacsony önműködő sebességet használja, amikor lejtőn nyír füvet.

• A lejtőn ne fel és le nyírja a füvet, hanem keresztirányban. Legyen óvatos, amikor irányt vált a lejtőn.

• Figyeljen a gödrökre, kövekre és más rejtett tárgyakra, amelyek miatt eleshet. Távolítson el minden akadályt, például követ és ágakat.

• Mindig stabilan lépjen. Ha egyensúlyát veszti, azonnal engedje el a fogantyú kapcsolót.

• Ne nyírjon füvet szakadékok, árkok vagy gátak közelében.

4.5 TIPPEK A MŰKÖDTETÉSHEZ

• Ne próbálja kikerülni az indítógomb vagy a fogantyú kapcsoló működtetését.

• Ne döntse meg a gépet, amikor elindítja.

• Ne tegye kezét vagy lábát a forgó alkatrészek alá.

• Tartsa tisztán a kidobó csúszdát.

• Ne nyírjon nedves füvet.

• Új vagy vastag fűhöz magasabb penge magasság szükséges.

• Minden használat után tisztítsa meg a fűnyíró fedél alját. Távolítsa el a fűdarabkákat, leveleket, koszt és más szennyeződéseket.

5 KARBANTARTÁS

FIGYELMEZTETÉS

Karbantartás előtt vegye ki a biztonsági kulcsot és az akkumulátoregységet a gépből.

FIGYELMEZTETÉS

Tartsa szabadon a motort és az akkumulátoregységet fűtől, levelektől vagy túlzott kenőanyagtól.

VIGYÁZAT

Csak jóváhagyott cserealkatrészeket használjon.

VIGYÁZAT

Ne hagyja, hogy a fékfolyadék, gázolaj, petróleum alapú anyagok a műanyag alkatrészekhez érjenek. A vegyszerek megrongálhatják a műanyagot, és javíthatatlanná teszik ezeket.

VIGYÁZAT

Ne használjon erős oldószereket vagy tisztítószereket a műanyag burkolaton vagy a komponenseken.

5.1 ÁLTALÁNOS KARBANTARTÁS

• Minden használat előtt ellenőrizze a gépet sérülések, hiányzó vagy laza alkatrészek, pl. csavarok, anyák, alátétek és sapkák szempontjából.

• Minden rögzítőt és sapkát megfelelően húzzon meg.

• A gép tisztítását csak egy nedves ruhával végezze. Ne használjon vizet.

5.2 KENÉS

Minden csapágyra vigyen fel megfelelő mennyiségű, magas fokozatú kenőanyagot. Szokásos működési feltételek mellett nincs szükség további csapágy kenésre.

FIGYELMEZTETÉS

Ne kenje be a kerék alkatrészeit. A kenés működés közben megrongálhatja a kerék alkatrészeit.

5.3 CSERÉLJE KI A KÉST

10. ábra

FIGYELMEZTETÉS

Csak jóváhagyott csere-pengéket használjon.

FIGYELMEZTETÉS

Viseljen erős kesztyűt, vagy tekerjen ruhát a penge köré, amikor a pengéhez ér.

1. Állítsa le a gépet.

2. Ellenőrizze, hogy a pengék teljesen leálltak-e.

3. Vegye ki a biztonsági kulcsot és az akkumulátoregységet.

4. Fordítsa az oldalára a gépet.

5. Használjon egy darab fát a penge mozgásának megakadályozásához.

6. Távolítsa el a rögzítőcsavart és az alátétet egy csavarkulccsal vagy dugókulccsal.

7. Vegye le a pengét.

8. Helyezze fel az új pengét. Ellenőrizze, hogy a kiemelkedő pontok beleillenek a pengében lévő lyukakba.

Page 92

Magyar

9. Helyezze fel a rögzítőcsavart és az alátétet, és húzza meg őket.

5.4 A GÉP TÁROLÁSA

• Tárolás előtt tisztítsa meg a gépet.

• Ellenőrizze, hogy a motor nem forró-e, amikor elteszi a gépet.

• Ellenőrizze, hogy a gépen nincsenek-e laza vagy sérült alkatrészek. Szükség esetén hajtsa végre a következő lépéseket/utasításokat:

• Cserélje ki a sérült alkatrészeket.

• Húzza meg a csavarokat.

• Forduljon a hivatalos szervizközpontban dolgozó

személyhez.

• A gépet száraz helyen tárolja.

• Ügyeljen rá, hogy gyermekek ne tudjanak a gép közelébe kerülni.

6 HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás A penge nem

megfelelő pozícióban van.

A gép nem indul el.

A gép nem egyenletesen nyírja a füvet.

A gép nem megfelelően nyír.

A csavarok nem megfelelően illeszkednek.

Az akkumulátor kapacitása alacsony.

A fogantyú kapcsoló hibás.

Az akkumulátor kulcs nincs bedugva.

A fű durva. Vizsgálja át a

A penge magassága nincs megfelelően beállítva.

Nedves fű forgácsok tapadtak a fedélhez.

A védőborítás csatlakozó hiányzik.

Állítsa be a fogantyú magasságát, és ellenőrizze, hogy a gombok és a csavarok megfelelően illeszkednek-e.

Töltse fel az akkumulátoregységet.

Cserélje ki a fogantyú kapcsolót.

Dugja be az akkumulátor kulcsot.

nyírandó területet.

Állítsa a kerekeket magasabb pozícióba.

Fűnyírás előtt várjon, amíg a fű megszárad.

Helyezze fel a védőborítás csatlakozót.

Probléma Lehetséges ok Megoldás A gépet nehéz

tolni.

A gép nagyon vibrál.

A gép nyírás közben leáll.

* Ha nem tud megoldást találni ezekre a problémákra, akkor forduljon a szervizközponthoz.

A fű túl magas, vagy a penge magassága túl alacsony.

A fűgyűjtő és a penge beakad a vastag fűbe.

A penge kiegyensúlyozatlan és elhasználódott.

A motor tengely hajlott.

A penge magassága túl alacsony.

Az akkumulátoregység lemerült.

Fű forgácsok tapadtak a fedélhez vagy a pengéhez.

A gép működtetési hőmérséklete túl magas.

Növelje a penge magasságát.

Távolítsa el a fű forgácsokat a fűgyűjtőről.

Cserélje ki a pengét.

1. Állítsa le a motort.

2. Vegye ki a biztonsági kulcsot és az akkumulátoregységet.

3. Válassza le a hálózati aljzatról.

4. Ellenőrizze a sérüléseket.

5. Javítsa meg a gépet, mielőtt újból elindítja.

Növelje a penge magasságát.

Töltse fel az akkumulátoregységet.

Vegye ki az akkumulátoregységet, és ellenőrizze a fedelet.

Hűtse le a gépet.

7 MŰSZAKI ADATOK

Feszültség 48 V Üresjárati sebesség 3600 /perc Vágás szélessége 410 mm Vágás magassága 25 - 80 mm Fűgyűjtő kapacitása 50 liter

Page 93

Magyar

Súly (akkumulátoregység nélkül)

Mért hangnyomásszint L

Mért hangteljesítményszint

Garantált hangteljesítményszint

Rezgés ＜ 5 m/s

Akkumulátor modell BAM701 és más BAM

Töltő modell CAM805 és más CAM

18,8 kg

= 68 dB(A)

LwA= 88 dB(A)

= 91 dB(A)

wA.d

sorozat

8 JÓTÁLLÁS

(A jótállási feltételek megtalálhatóak a Powerworks weboldalon)

A Powerworks Jótállás a termékre 3 év, míg az akkumulátorokra 2 év (fogyasztói/otthoni használat) a

vásárlás időpontjától számítva. Ez a jótállás kiterjed a gyártási hibákra. A jótállás hatálya alá eső hibás termék javítható vagy cserélhető. A helytelenül vagy nem a kezelői kézikönyvben leírtak szerint használt egység

elveszítheti a jótállását. A normál kopás és kopóalkatrészek nem képezik a jótállás tárgyát. Az eredeti gyártói jótállást nem befolyásolja egy esetleges

kereskedői vagy viszonteladói extra jótállás.

A jótállási követelés benyújtásához a hibás terméket a vásárlást igazoló szelvénnyel együtt (nyugta) vissza kell vinni a vásárlás helyére.

Gyártás éve: Lásd a termék típustábláját

• megfelel a gépekről szóló 2006/42/EK irányelv

alapvető követelményeinek.

• megfelel a következő egyéb EU irányelvek

követelményeinek:

• 2014/30/EU (EMC elektromágneses

összeférhetőségről szóló irányelv)

• 2000/14/EK (zajkibocsátásáról szóló irányelv) a módosításaival (2005/88/EK)

Továbbá kijelentjük, hogy a következő európai

harmonizált szabványokat (azok részeit/kikötéseit) alkalmaztuk:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

3744; EN 55014-1; EN 55014-2, ISO 11094

Mért hangteljesítményszint: 88 dB(A) Garantált hangteljesítményszint: 91 dB(A)

Megfelelőségértékelési módszer a 2000/14/EK irányelv

VI. melléklete szerint.

2000/14/EK (zajkibocsátásáról szóló irányelv) alapján EK-típusú jóváhagyás: TÜV Industrie Service GmbH

(0036) Westendstrasse 199 D-80339 München, Németország

Hely, dátum:

Changzhou, 20171207

Aláírás: Ted Qu, minőségbiztosítási vezető

EK MEGFELELŐSÉGI

NYILATKOZAT

A gyártó neve és címe:

Név: Changzhou Globe Co., Ltd. Cím: No. 65 (3-4) Xinggang Rd., Zhonglou

A műszaki fájl szerkesztésére felhatalmazott személy

neve és címe:

Név: Peter Söderström Cím: Propellergatan 1, 211 15 Malmö, Svédors-

Ezennel kijelentjük, hogy a termék

Kategória: Fűnyíró Modell: LME364 Sorozatszám: Lásd a termék típustábláját

Zone, Changzhou 213101 Kína.

zág

Page 94

Английски език

1 Описание....................................95

1.1 Цел...........................................................95

1.2 Преглед................................................... 95

2 Безопасност............................... 95

3 Монтаж....................................... 95

3.1 Разопаковайте машината...................... 95

3.2 Разгъване и регулиране на долната

ръкохватка...............................................95

3.3 Монтиране на горната ръкохватка. ...... 95

3.4 Монтиране на коша за трева................. 96

3.5 Монтиране на вложката за торене........96

3.6 Настройте височината на ножа............. 96

3.7 Монтиране на акумулаторната

батерия....................................................96

3.8 Смяна на акумулаторната батерия.......96

4 Работа........................................ 96

4.1 Стартиране на машината.......................96

4.2 Спиране на машината............................96

4.3 Изпразване на коша за трева................97

4.4 Работа под наклон..................................97

4.5 Съвети за работа....................................97

5 Поддръжка................................. 97

5.1 Обща поддръжка.................................... 97

5.2 Смазване.................................................97

5.3 Подмяна на ножа....................................97

5.4 Съхранение на машината......................98

6 Отстраняване на

неизправности............................98

7 Технически данни...................... 99

8 Гаранция.................................... 99

9 Декларация за съответствие

на ЕО.......................................... 99

Page 95

Английски език

1 ОПИСАНИЕ

1.1 ЦЕЛ

Тази машина се използва за косене на трева при домашни условия. Режещите ножове трябва да бъдат приблизително успоредни на земята. Всички четири колела трябва да докосват земята докато косите.

1.2 ПРЕГЛЕД

Фигура 1 -10.

Лост за бързо освобождаване

Долна ръкохватка

Горна ръкохватка

Ръкохватка

Гърбица на ръкохватката

Кош за трева

Задна изпускателна врата

Вложка за торене

Бутон за регулиране на височината

Врата на акумулатора

Акумулаторна батерия

Ключ за безопасност

Старт бутон

Дръжка превключвател

Предно колело

Задно колело

Прорез

Монтажен винт

Разделител

Нож

2 БЕЗОПАСНОСТ

3.1 РАЗОПАКОВАЙТЕ МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте сглобили машината по подходящ начин преди употреба.

ПРЕДУПРЕЖДЕНИЕ

• Ако детайлите са повредени, не използвайте машината.

• Ако не разполагате с всички части, не работете с машината.

• Ако частите са повредени или липсват, говорете със сервизния център.

1. Отворете опаковката.

2. Прочетете документацията в кутията.

3. Извадете всички части, които не са сглобени, от кутията.

4. Извадете машината от кутията.

5. Изхвърлете кутията и опаковката в съответствие с местните регулации.

3.2 РАЗГЪВАНЕ И РЕГУЛИРАНЕ НА

ДОЛНАТА РЪКОХВАТКА

Фигура 2.

1. Издърпайте нагоре и назад горната ръкохватка, за да повдигнете ръкохватката в работна позиция Уверете се, че ръкохватките щракват в позициите си правилно.

2. Затегнете долната ръкохватка с лостовете за бързо освобождаване от двете страни.

БЕЛЕЖКА

Уверете се, че двете ръкохватки са на еднакви позиции.

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че изпълнявате/следвате всички инструкции за безопасност.

Обърнете се към ръководството за безопасност.

3 МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ

Не променяйте или правете аксесоари, които не са препоръчани от производителя.

ПРЕДУПРЕЖДЕНИЕ

Не поставяйте ключа за безопасност или акумулаторната батерия, докато не сглобите всички части.

ПРЕДУПРЕЖДЕНИЕ

Не правете щети по кабелите, когато сгъвате или разгъвате ръкохватката.

3.3 МОНТИРАНЕ НА ГОРНАТА

РЪКОХВАТКА.

Фигура 3.

1. Подравнете отворите на горната ръкохватка и долната ръкохватка.

2. Поставете фиксиращите гърбици през отворите.

3. Затегнете ръкохватките върху фиксиращите гърбици.

4. Направете същото действие от другата страна.

Page 96

Английски език

3.4 МОНТИРАНЕ НА КОША ЗА ТРЕВА

Фигура 4.

1. Извадете вложката за торене.

2. Отворете задната изпускателна врата и я задръжте.

3. Дръжте коша за трева за ръкохватката му и закачете куките върху прорезите.

4. Затворете задната изпускателна врата.

3.5 МОНТИРАНЕ НА ВЛОЖКАТА ЗА

ТОРЕНЕ.

Фигура 5.

1. Извадете коша за трева

2. Отворете задната изпускателна врата и я задръжте.

3. Дръжте вложката за торене за ръкохватките и я поставете в отвеждащия улей.

4. Затворете задната изпускателна врата.

3.6 НАСТРОЙТЕ ВИСОЧИНАТА НА

НОЖА.

Машината може да бъде настроена за различни височини на ножа.

Фигура 6.

1. Натиснете бутона за регулиране на височината, преместете колелото за регулиране на височината на най-висока позиция за увеличаване на височината на ножа.

2. Натиснете бутона за регулиране на височината, преместете колелото за регулиране на височината на най-ниска позиция за намаляване на височината на ножа.

3.7 МОНТИРАНЕ НА

АКУМУЛАТОРНАТА БАТЕРИЯ

Фигура 7.

ПРЕДУПРЕЖДЕНИЕ

• Ако акумулаторната батерия или зарядното устройство са повредени, подменете акумулаторната батерия или зарядното устройство.

• Спрете машината и изчакайте, докато двигателят не спре преди монтиране или

снемане на акумулаторната батерия.

• Прочетете, запознайте се и спазвайте инструкциите в ръководството и на акумулаторната батерия и зарядното устройство.

1. Отворете вратата на акумулатора.

2. Подравнете ребрата за повдигане на акумулаторната батерия с жлебовете в отделението на акумулатора.

3. Натиснете акумулаторната батерия в отделението на акумулатора, докато акумулаторната батерия не се заключи в мястото.

4. Когато чуете щракване, акумулаторната батерия е монтирана.

5. Затворете вратата на акумулатора.

БЕЛЕЖКА

Двигателят стартира единствено, когато вкарате ключа за безопасност.

3.8 СМЯНА НА АКУМУЛАТОРНАТА

БАТЕРИЯ

Фигура 7.

1. Отворете вратата на акумулатора.

2. Извадете ключа за безопасност.

3. Натиснете и задръжте бутона за освобождаване на акумулатора.

4. Снемете акумулаторната батерия от машината.

4 РАБОТА

ПРЕДУПРЕЖДЕНИЕ

Носете защита за очите по време на работа.

4.1 СТАРТИРАНЕ НА МАШИНАТА

Фигура 8.

1. Поставете ключа за безопасност.

2. Натиснете и задръжте старт бутона.

3. Докато сте задържали старт бутона, издърпайте дръжката за превключване по посока на кормилния лост.

4. Освободете старт бутона за да стартирате машината.

4.2 СПИРАНЕ НА МАШИНАТА

Фигура 8.

1. Освободете превключвателната дръжка за да спрете машината.

ПРЕДУПРЕЖДЕНИЕ

Изчакайте докато ножът спре напълно преди да стартирате отново машината. Не включвайте и изключвайте бързо машината.

Page 97

Английски език

ПРЕДУПРЕЖДЕНИЕ

Винаги изваждайте ключа за безопасност и акумулатора, когато приключите работа.

4.3 ИЗПРАЗВАНЕ НА КОША ЗА ТРЕВА

Фигура 9.

1. Спрете машината.

2. Извадете ключа за безопасност.

3. Премахнете акумулаторната батерия.

4. Отворете задната изпускателна врата и я

задръжте.

5. Дръжте коша за трева за ръкохватката и го

откачете от прорезите.

6. Затворете задната изпускателна врата.

7. Изпразнете коша за трева.

4.4 РАБОТА ПОД НАКЛОН

ПРЕДУПРЕЖДЕНИЕ

Не косете по склонове с наклон повече от 15°. Ако не се чувствате удобно не косете по склонове.

ПРЕДУПРЕЖДЕНИЕ

Моля, поддържайте ниска скорост на самостоятелно задвижване, когато косите под наклон.

• Не отивайте нагоре или надолу по наклона,

когато косите по напречно по неговото продължение. Внимавайте, когато сменяте посоката на наклона.

• Наблюдавайте за дупки, корени, камъни и други

скрити обекти, които могат да причинят падане. Премахнете всички препятствия, като камъни и клони от дървета.

• Уверете се, че краката ви са стабилни. Ако сте

извън баланс незабавно освободете дръжката превключвател.

• Не косете в близост до пропадания, канавки или

насипи.

4.5 СЪВЕТИ ЗА РАБОТА

• Не се опитвайте да заобиколите работата на

бутона за стартиране или дръжката превключвател.

• Не накланяйте машината, когато я стартирате.

• Не поставяйте ръцете или краката си в близост

или под въртящите се части.

• Поддържайте чист отвеждащия улей.

• Не косете мокра трева.

• Необходима е по-висока височина на ножа за нова или дебела трева.

• Почистете дъното на платформата на косачката след всяка употреба. Отстранете изрязаната трева, листата, калта и другите отпадъци.

5 ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Извадете ключа за безопасност и акумулаторната батерия от машината преди поддръжка.

ПРЕДУПРЕЖДЕНИЕ

Поддържайте двигателя и акумулатора чисти от трева, листа или твърде много грес.

ВНИМАНИЕ

Използвайте единствено одобрени резервни части.

ВНИМАНИЕ

Не позволявайте спирачни течности, бензин и материали на петролна основа да докосват пластмасовите части. Химикалите могат да предизвикат повреда на пластмасата и да направят пластмасата неизползваема.

ВНИМАНИЕ

Не използвайте силни разтворители или препарати за почистване по пластмасовия корпус или компонентите.

5.1 ОБЩА ПОДДРЪЖКА

• Преди всяка употреба, проверете машината за повредени, липсващи или разхлабени части, като винтове, гайки, болтове и капачки.

• Затегнете правилно всички закопчалки и капачки.

• Почистете машината със суха кърпа. Не използвайте вода.

5.2 СМАЗВАНЕ

Сложете достатъчно количество висококачествена смазка по всички лагери. Не е необходимо повече смазване на лагерите при нормални работни условия.

ПРЕДУПРЕЖДЕНИЕ

Не смазвайте компонентите на колелата. Смазването може да причини повреди по компонентите на колелата по време на работа.

5.3 ПОДМЯНА НА НОЖА

Фигура 10.

Page 98

Английски език

ПРЕДУПРЕЖДЕНИЕ

Използвайте единствено одобрени резервни ножове.

ПРЕДУПРЕЖДЕНИЕ

Носете дебели ръкавици или намотайте плат около ножа, когато го докосвате.

1. Спрете машината.

2. Уверете се, че ножът е напълно спрял.

3. Извадете безопасния ключ и акумулаторната батерия.

4. Завъртете машината на страна.

5. Използвайте парче дърво за да предотвратите движение на ножа.

6. Отстранете монтажния винт и дистанциращите елементи с гаечен ключ или гнездов ключ.

7. Извадете ножа.

8. Монтирайте нов нож. Уверете се, че повдигнатите точки се зацепват в отворите на ножа.

9. Поставете монтажния винт и дистанциращите елементи и затегнете.

5.4 СЪХРАНЕНИЕ НА МАШИНАТА

• Почиствайте машината преди съхранение.

• Уверете се, че двигателят не е горещ, когато прибирате машината.

• Уверете се, че по машината няма разхлабени или повредени детайли. Ако е необходимо, извършете тези стъпки/инструкции:

• Подменете повредените детайли.

• Затегнете болтовете.

• Обърнете се към лице в одобрен сервизен

център.

• Съхранявайте машината в суха зона.

• Уверете се, че деца не могат да доближат до машината.

Проблем Възможна

Машината не стартира.

Машината реже трева неравномерно.

Машината не тори правилно.

Машината е трудна за бутане.

причина Акумулаторната

батерия е изтощена.

Ръкохватката превключвател е повредена.

Ключът на акумулатора не е поставен.

Тревната площ е груба.

Височината на ножа не е настроена правилно.

Отрязъци мокра трева са се закрепили към платформата.

Вложката за торене липсва.

Тревата е твърде висока или височината на ножа е твърде ниска.

Кошът за трева и ножът се затрудняват в дебелата трева.

Решение

Заредете акумулаторната батерия.

Подменете ръкохватката превключвател.

Поставете ключа на акумулатора.

Проверете зоната за косене.

Преместете колелата до повисока позиция.

Изчакайте докато тревата се изсуши преди косене.

Монтирайте вложката за торене.

Увеличете височината на ножа.

Изпразнете изрязаната трева от коша за трева.

6 ОТСТРАНЯВАНЕ НА

НЕИЗПРАВНОСТИ

Проблем Възможна

Ръкохватката не е в позиция.

причина Болтовете не са

правилно зацепени.

Решение

Регулирайте височината на ръкохватката се уверете, че копчетата и болтовете са правилно подравнени.

Page 99

Английски език

Проблем Възможна

Има силни вибрации в машината.

Машината спира по време на косене.

* Ако не можете да намерите решение на тези проблеми, отидете в сервизен център.

ТЕХНИЧЕСКИ ДАННИ

Напрежение 48 V Скорост без

натоварване Ширина на рязане 410 мм Височина на рязане 25 - 80 мм Обем на коша за трева 50 L

причина Ножът е

небалансиран и износен.

Валът на мотора е изкривен.

Височината на ножа е твърде ниска.

Акумулаторната батерия е изтощена.

Отрязъци трева са се закрепили по платформата или по ножа.

Работната температура на машината е твърде висока.

Решение

Подменете ножа.

1. Спрете двигателя.

2. Извадете безопасния ключ и акумулатора .

3. Разединете източника на захранване.

4. Проверете за повреда.

5. Поправете машината преди отново да я стартирате.

Увеличете височината на ножа.

Заредете акумулаторната батерия.

Извадете акумулатора и проверете платформата.

Охладете машината.

3600 / мин

Тегло (без акумулаторната батерия)

Измерено ниво на звуково налягане

Измерено ниво на сила на звука

Гарантирано ниво на сила на звука

Вибрации ＜ 5 м/сек Модел на акумулатора BAM701 и други серии

Модел на зарядно устройство

18,8 kg

LpA= 68 dB(A)

= 88 dB(A)

= 91 dB(A)

wA.d

BAM CAM805 и други серии

CAM

8 ГАРАНЦИЯ

(Пълните гаранционни срокове и условия могат да бъдат намерени на Powerworks уебстраницата)

Гаранцията Powerworks е 3 години за продукта и 2 години за батериите (потребителска/частна употреба) от датата на закупуване. Гаранцията покрива производствени дефекти. Дефектен продукт по гаранцията може да бъде или поправен, или подменен. Уред, с който е било злоупотребено или е използван по начин различен от описания в ръководството на потребителя, гаранцията може да бъде анулирана. Нормалното износване и износване на части не се покриват от гаранцията. Оригиналната гаранция на производителя не се влияе от каквато и да било допълнителна гаранция предлагана от дистрибутора или търговеца на дребно.

Един дефектен продукт трябва да бъде върнат до точката на закупуване, за да се направи рекламация по гаранцията, заедно с доказателство за покупката (касова бележка).

ДЕКЛАРАЦИЯ ЗА

СЪОТВЕТСТВИЕ НА ЕО

Име и адрес на производителя:

Име: Changzhou Globe Co., Ltd. Адрес: No. 65 (3-4) Xinggang Rd., Zhonglou

Име и адрес на упълномощеното лица за съставяне техническия файл:

Име: Питър Сьодерстрьом (Peter Söderström) Адрес: Propellergatan 1, 211 15 Malmö, Швеция

Zone, Changzhou 213101 China.

С настоящото декларираме, че продуктът

Page 100

Английски език

Категория: Косачка за трева Модел: LME364 Сериен номер: Виж етикета с номинални

Година на конструиране:

• е в съответствие със съответните разпоредби на Директивата за машините 2006/42/EC.

• е в съответствие с разпоредбите на следните други директиви на ЕО:

• 2014/30/EU (EMC-директива)

• 2000/14/EC (Директива за шума) вкл.

модификации(2005/88/EC)

Допълнително, ние декларираме, че следните (детайли/клаузи на) съгласувани европейски стандарти са използвани:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Измерено ниво на сила на звука: 88 dB(A) Гарантирано ниво на сила на

звука:

Метод за оценка на съответствието на приложение VI към директива 2000/14/EC.

ЕО типово одобрение съгласно 2000/14/EО: TÜV Industrie Service GmbH (0036) Westendstrasse 199 Dß80339 Munich, Германия

Място, дата: Changzhou, 20171207

стойности на продукта Виж етикета с номинални

стойности на продукта

91 dB(A)

Подпис: Тед Чу (Ted Qu), директор по качеството

100
