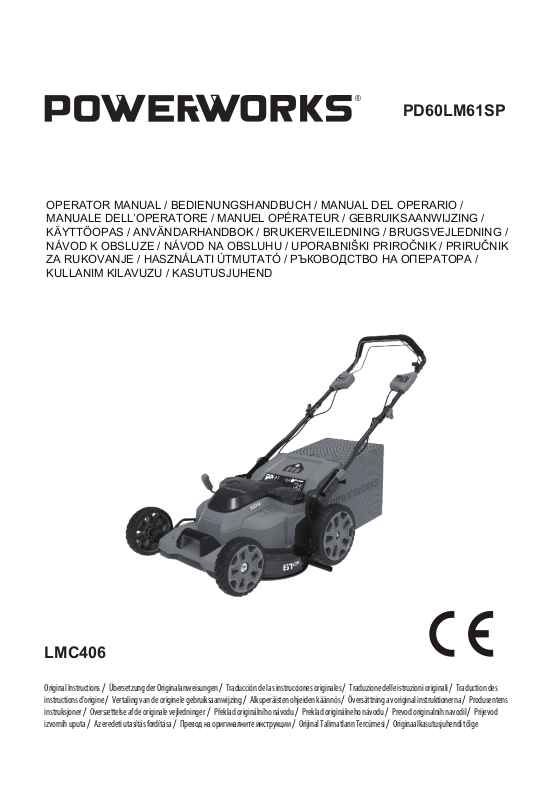

Powerworks LMC406 User guide

Page 1

PD60LM61SP

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO / MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / GEBRUIKSAANWIJZING / KÄYTTÖOPAS / ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / UPORABNIŠKI PRIROČNIK / PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / РЪКОВОДСТВО НА ОПЕРАТОРА /

KULLANIM KILAVUZU / KASUTUSJUHEND

LMC406

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des instructions d'origine / Vertaling van de originele gebruiksaanwijzing / Alkuperäisten ohjeiden käännös / Översättning av original instruktionerna / Produsentens instruksjoner / Oversættelse af de originale vejledninger / Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás fordítása / Превод на оригиналните инструкции / Orijinal Talimatların Tercümesi / Originaalkasutusjuhendi tõlge

Page 2

Page 3

English

1 Description.................................... 4

1.1 Purpose...................................................... 4

1.2 Overview.................................................... 4

2 Safety............................................ 4

3 Installation..................................... 4

3.1 Unpack the machine...................................4

3.2 Unfold the lower handle..............................4

3.3 Install the upper handle .............................4

3.4 Install the grass catcher............................. 5

3.5 Install the mulch plug..................................5

3.6 Set the blade height................................... 5

3.7 Install the battery pack............................... 5

3.8 Remove the battery pack........................... 5

4 Operation.......................................5

4.1 Start the machine....................................... 5

4.2 Stop the machine....................................... 5

4.3 Automatic boost function............................ 6

4.4 Operate the self-propel system.................. 6

4.5 Empty the grass catcher.............................6

4.6 Operate on slopes...................................... 6

4.7 Operation tips............................................. 6

5 Maintenance..................................6

5.1 General maintenance................................. 6

5.2 Lubrication..................................................7

5.3 Replace the blade...................................... 7

5.4 Store the machine...................................... 7

5.5 Stand the machine on end......................... 7

6 Troubleshooting.............................7

7 Technical data............................... 8

8 Warranty........................................8

9 EC Declaration of conformity.........8

Page 4

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used for domestic lawn mowing. The cutting blade must be approximately parallel to the ground. All four wheels must touch the ground while you mow.

1.2 OVERVIEW

Figure 1 - 12

Handle knob

Lower handle

Bracket

Upper handle

Bolt

Knob

Grass catcher

Mulch plug

Rear discharge door

Grass catcher handle

Hook

Slot

Mulch plug handle

Discharge chute

Height adjustment lever

Battery door

Battery compartment

Safety key

Battery release button

Start button

Handle bar

Bail switch

Self-propel lever

Speed control button

Blade

Wood

Mounting screw

Key cover

Spacer

Post

Tab

Storage switch

2 SAFETY

WARNING

Make sure that you do/obey all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Do not change or make accessories that are not recommended by the manufacturer.

WARNING

Do not put in the safety key or the battery pack until you assemble all the parts.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before use.

WARNING

• If the parts have damage, do not use the machine.

• If you do not have all the parts, do not operate the machine.

• If the parts are damaged or missing, speak to the service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local regulations.

3.2 UNFOLD THE LOWER HANDLE

Figure 2.

1. Pull and turn the handle knobs 90°.

2. Unfold the lower handle.

3. Line up the handle knobs in one of the three positions on the brackets.

4. Turn the handle knobs 90° until they engage the holes in the brackets.

NOTE

Make sure that the two handle knobs are in the same position.

WARNING

Do not make damage to the cables when you fold or unfold the handle.

3.3 INSTALL THE UPPER HANDLE

Figure 3.

Page 5

English

1. Align the holes in the upper handle and the lower handle.

2. Put the bolts through the holes.

3. Tighten the knobs onto the bolts.

4. Do the same operation on the other side.

3.4 INSTALL THE GRASS CATCHER

Figure 4.

1. Remove the mulch plug.

2. Open the rear discharge door and hold it.

3. Hold the the grass catcher by its handle and put the hooks over the slots.

4. Close the rear discharge door.

3.5 INSTALL THE MULCH PLUG

Figure 5.

1. Remove the grass catcher.

2. Open the rear discharge door and hold it.

3. Push the latches on each side of the mulch plug handle and fit it in the discharge chute.

4. Attach the mulch plug in the discharge chute until the tabs engage the holes behind the mower deck.

5. Close the rear discharge door.

3.6 SET THE BLADE HEIGHT

The machine can be set to different blade heights.

Figure 6.

1. Pull the height adjustment lever rearward to increase the blade height.

2. Pull the height adjustment lever forward to decrease the blade height.

3.7 INSTALL THE BATTERY PACK

Figure 7.

WARNING

• If the battery pack or charger is damaged, replace the battery pack or the charger.

• Stop the machine and wait until the engine stops before you install or remove the battery pack.

• Read, know, and follow the instructions in the battery and charger manual.

1. Open the battery door.

2. Align the lift ribs on the battery pack with the grooves in the battery compartment.

3. Push the battery pack into the battery compartment until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery door.

NOTE

The engine starts only when you put in the safety key.

3.8 REMOVE THE BATTERY PACK

Figure 7.

1. Remove the safety key.

2. Open the battery door.

3. Push and hold the battery release button.

4. Remove the battery pack from the machine.

4 OPERATION

WARNING

Wear eye protection during operation.

4.1 START THE MACHINE

Figure 7 - 8.

1. Open the key cover.

2. Put in the safety key.

3. Push and hold the start button.

4. While you hold the start button, pull the bail switch in the direction of the handle bar.

5. Release the start button to start the machine.

Soft-Start This Li-ion machine has a “soft-start” feature. When you start the machine, it goes to full speed after

approximately 3 seconds.

NOTE

If the machine does not start, remove the battery pack and examine the mower deck to make sure that:

• no grass catches on the blade.

• the blade can turn freely by hand.

4.2 STOP THE MACHINE

Figure 8.

1. Release the bail switch to stop the machine.

WARNING

Wait until the blades fully stop before you start the machine again. Do not quickly turn the machine off and on.

WARNING

Always remove the safety key and battery pack after you complete the work.

Page 6

English

4.3 AUTOMATIC BOOST FUNCTION

When the machine cuts high grass the rpm is automatically increased in order to keep a good cutting and collecting results.

When the machine goes back to usual cutting conditions the rpm automatically goes back to the standard rpm to keep work time.

4.4 OPERATE THE SELF-PROPEL SYSTEM

Figure 8.

1. Start the machine.

2. While you hold the bail switch, push the self-propel

lever in the direction of the handle bar.

3. Hold the bail switch and the self-propel lever at the

same time with your right hand.

4. Adjust the speed control button with your left hand.

• Push the speed control button in the direction of the Rabbit Symbol to increase the speed.

• Pull the speed control button in the direction of the Turtle Symbol to decrease the speed.

5. Release the self-propel lever to close the self-propel system.

4.5 EMPTY THE GRASS CATCHER

Figure 9.

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge door and hold it.

5. Hold the grass catcher by its handle and unhook it from the slots.

6. Close the rear discharge door.

7. Empty the grass catcher.

4.6 OPERATE ON SLOPES

WARNING

Do not mow on the slopes with decline more than 15°. If you are not comfortable, do not mow on a slope.

WARNING

Please keep a low self-propelled speed when you mow on a slope.

• Do not go up and down on a slope when you mow across the face of the slope. Be careful when you change the direction on a slope.

• Monitor the holes, ruts, rocks, and other hidden objects that can cause you to fall. Remove all obstacles such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out of balance, release the bail switch immediately.

• Do not mow near drop-offs, ditches, or embankments.

4.7 OPERATION TIPS

• Do not try to override the operation of the start button or bail switch.

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick grass.

• Clean the bottom of the mower deck after each use. Remove grass clippings, leaves, dirt, and other debris.

5 MAINTENANCE

WARNING

Remove the safety key and battery pack from the machine before maintenance.

WARNING

Keep the engine and battery pack free from grass, leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based materials touch the plastic parts. Chemicals can cause damage to the plastic, and make the plastic unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic housing or components.

5.1 GENERAL MAINTENANCE

• Before each use, examine the machine for damaged, missing, or loose parts such as screws, nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use water.

Page 7

English

5.2 LUBRICATION

Apply sufficient quantity of high grade lubricant to all bearings. No more bearing lubrication is necessary in usual operation conditions.

WARNING

Do not lubricate the wheel components. Lubrication can cause damage to the wheel components during operation.

5.3 REPLACE THE BLADE

Figure 10 - 11.

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade when you touch the blade.

1. Stop the machine.

2. Make sure that the blades fully stop.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Use a piece of wood to prevent the movement of the blade.

6. Remove the mounting screw and spacer with a wrench or socket.

7. Remove the blade.

8. Install the new blade. Make sure that the two posts engage the holes in the blade.

9. Put in the spacer and tighten the mounting screw that you removed.

10. Do the same operation on the other blade.

5.4 STORE THE MACHINE

• Clean the machine before storage.

• Make sure the engine is not hot when you store the machine.

• Make sure that the machine does not have loose or damaged parts. If it is necessary, do these steps/ instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the machine.

5.5 STAND THE MACHINE ON END

Figure 12.

1. Remove the grass catcher.

2. Pull and turn the handle knobs 90°.

3. Fold down the handle.

4. Turn the handle knobs 90° to lock the handle into position.

5. Stand the machine on end and make sure that the brackets touch the floor.

Storage Switch The machine has a storage switch that prevents its

startup in the storage position. It is necessary to remove the safety key and the battery

pack to prevent accidental startup or unapproved use. The storage switch does not replace this function.

6 TROUBLESHOOTING

Problem Possible cause Solution The handle is

not in position.

The machine does not start.

The machine cuts grass unevenly.

The machine does not mulch correctly.

The machine is hard to push.

The bolts are not engaged correctly.

The battery capacity is low.

The bail switch is defective.

The battery key is not put in.

The lawn is rough.

The blade height is not set correctly.

Wet grass clippings attach to the deck.

The mulch plug is missing.

The grass is too tall, or the blade height is too low.

The grass catcher and the blade drags in thick grass.

Adjust the height of the handle and make sure that the knobs and bolts are aligned correctly.

Charge the battery pack.

Replace the bail switch.

Put in the battery key.

Examine the mowing area.

Move the wheels to a higher position.

Wait until the grass dries before mowing.

Install the mulch plug.

Increase the blade height.

Empty the grass clippings from the grass catcher.

Page 8

English

Problem Possible cause Solution

There is a high vibration in the machine.

The machine stops during mowing.

* If you cannot find the solution to these problems, go to the service center.

TECHNICAL DATA

Voltage 60 V

No load speed 4000 / min

Cut width 610 mm

Cut height 25 - 80 mm

Self-propelled speed 0.5 - 1.5 m/s

Grass catcher capacity 60 L

Weight (without battery pack)

Measured sound pressure level

Measured sound power level

The blade is unbalanced and worn.

The engine shaft is bent.

The blade height is too low.

The battery pack is out of power.

The grass clippings attach to the deck or the blade.

Operation temperature of the machine is too high.

32.5 kg

= 71.48 dB(A)

= 91.48 dB(A)

Replace the blade.

1. Stop the engine.

2. Remove the safety key and battery pack.

3. Disconnect the power source.

4. Inspect for damage.

5. Repair the machine before you start it again.

Increase the blade height.

Charge the battery pack.

Remove the battery pack and check the deck.

Cool the machine.

Guaranteed sound power level

Vibration < 2.5 m/s

Battery model P60B2/P60B4/P60B6

Charger model P60UC

= 93.18 dB(A)

wA.d

, K = 1.5

8 WARRANTY

(The full warranty terms and conditions can be found on Powerworks webpage)

The Powerworks warranty is 3 years on the product, and 2 years on batteries (consumer/private usage) from the date of purchase. This warranty covers manufacturing faults. A faulty product under warranty might be either repaired or replaced. A unit that has been misused or used in other ways then described in the owner’s manual might be rejected for warranty. Normal wear, and wear parts are not considered as warranty. The original manufacturer warranty is not affected by any additional warranty offered by a dealer or retailer.

A faulty product must be returned to the point of purchase in order to claim for warranty, together with the proof of purchase (receipt).

EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name: Changzhou Globe Co., Ltd.

Address: No. 65 (3-4) Xinggang Rd., Zhonglou

Name and address of the person authorised to compile the technical file:

Name: Peter Söderström

Address: Propellergatan 1, 211 15 Malmö, Sweden

Herewith we declare that the product

Category: Lawn mower

Model: LMC406

Serial number: See product rating label

Year of Construction:

• is in conformity with the relevant provisions of the

• is in conformity with the provisions of the following

Zone, Changzhou 213101 China.

See product rating label

Machinery Directive 2006/42/EC.

other EC-Directives:

• 2014/30/EU (EMC-Directive)

Page 9

English

• 2000/14/EC (Noise Directive) incl. modifications(2005/88/EC)

Furthermore, we declare that the following (parts/ clauses of) European harmonised standards have been used:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Measured sound power level: 91.48 dB(A)

Guaranteed sound power level: 93.18 dB(A)

Conformity assessment method to Annex VI Directive 2000/14/EC.

EC type approval to 2000/14/EC: SGS United Kingdom Limited (0890).

Place, date: Changzhou, 20171207

Signature: Ted Qu, Quality Director

Page 10

Deutsch

1 Beschreibung.............................. 11

1.1 Verwendungszweck................................. 11

1.2 Überblick.................................................. 11

2 Sicherheit.................................... 11

3 Montage...................................... 11

3.1 Maschine auspacken................................11

3.2 Den unteren Griff ausklappen.................. 11

3.3 Oberen Griff montieren ............................12

3.4 Grasfangvorrichtung montieren................12

3.5 Mulcher montieren....................................12

3.6 Messerhöhe einstellen............................. 12

3.7 Setzen Sie den Akkupack ein...................12

3.8 Entfernen des Akkupacks.........................12

4 Bedienung................................... 12

4.1 Maschine starten...................................... 12

4.2 Maschine anhalten................................... 13

4.3 Automatische Boost-Funktion.................. 13

4.4 Bedienung des Selbstfahrersystems........13

4.5 Grasfangvorrichtung entleeren.................13

4.6 Betrieb an Hängen................................... 13

4.7 Tipps zur Bedienung................................ 13

5 Wartung und Instandhaltung....... 14

5.1 Allgemeine Wartung................................. 14

5.2 Schmierung.............................................. 14

5.3 Ersetzen Sie das Messer......................... 14

5.4 Lagern Sie die Maschine..........................14

5.5 Die Maschine hochkant aufstellen............14

6 Fehlerbehebung.......................... 15

7 Technische Daten....................... 15

8 Garantie.......................................16

9 EG-Konformitätserklärung...........16

Page 11

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen im Haushalt eingesetzt. Das Schneidmesser muss etwa parallel zum Boden liegen. Alle vier Räder müssen beim Mähen den Boden berühren.

1.2 ÜBERBLICK

Abbildung 1 - 12

Griffknauf

Unterer Griff

Halterung

Oberer Griff

Schraube

Handgriff

Grasfangvorrichtung

Mulcher

Heckauswurfklappe

Grasfanggriff

Haken

Aussparung

Mulchergriff

Auslaufschacht

Höhenverstellhebel

Akkufachklappe

Akkufach

Sicherheitsschlüssel

Batterieentriegelungstaste

Start-Taste

Griffstange

Bügelschalter

Selbstfahrerhebel

Geschwindigkeitsregler

Messer

Holz

Befestigungsschraube

Schlüsselabdeckung

Abstandhalter

Nase

Lasche

Schalter für die sichere Lagerung

2 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Nur Zubehör verwenden, das vom Hersteller empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den Akkupack erst dann ein, wenn Sie alle Teile zusammengebaut haben.

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor dem Gebrauch richtig montiert haben.

WARNUNG

• Wenn Teile beschädigt sein sollten, verwenden Sie die Maschine nicht.

• Wenn Sie nicht alle Teile haben, dürfen Sie die Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und die Verpackung gemäß den örtlichen Vorschriften.

3.2 DEN UNTEREN GRIFF

AUSKLAPPEN

Abbildung 2.

1. Ziehen und drehen Sie die Griffknaufe um 90°.

2. Den unteren Griff ausklappen.

3. Richten Sie die Griffknaufe in einer der drei Positionen auf den Halterungen aus.

4. Drehen Sie die Griffknaufe um 90°, bis sie in den Löcher der Halterungen einrasten.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffknaufe in der gleichen Position befinden.

Page 12

Deutsch

Beschädigen Sie die Kabel nicht, wenn Sie den Griff aus- oder zusammenklappen.

WARNUNG

3.3 OBEREN GRIFF MONTIEREN

Abbildung 3.

1. Richten Sie die Löcher im oberen und unteren Griff aus.

2. Stecken Sie die Schrauben durch die Löcher.

3. Ziehen Sie die Handgriffe an die Schrauben fest.

4. Wiederholgen Sie den Vorgang auf der anderen Seite.

3.4 GRASFANGVORRICHTUNG

MONTIEREN

Abbildung 4.

1. Entfernen Sie den Mulcher.

2. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.

3. Halten Sie die Grasfangvorrichtung am Griff und hängen Sie die Haken in die Schlitze.

4. Schließen Sie die Heckauswurfklappe.

3.5 MULCHER MONTIEREN

Abbildung 5.

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.

3. Drücken Sie die Verriegelungen auf jeder Seite des Mulchergriffs und setzen Sie ihn in den Auslaufschacht ein.

4. Befestigen Sie den Mulcher im Auslaufschacht, bis die Laschen in die Löcher hinter dem Mähwerk eingreifen.

5. Schließen Sie die Heckauswurfklappe.

3.6 MESSERHÖHE EINSTELLEN

Die Maschine kann auf verschiedene Messerhöhen eingestellt werden.

Abbildung 6.

1. Ziehen Sie den Höhenverstellhebel nach hinten, um die Messerhöhe zu erhöhen.

2. Ziehen Sie den Höhenverstellhebel nach vorne, um die Messerhöhe zu verringern.

3.7 SETZEN SIE DEN AKKUPACK EIN

Abbildung 7.

WARNUNG

• Wenn der Akkupack oder das Ladegerät beschädigt ist, ersetzen Sie den Akkupack oder das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der Motor stoppt, bevor Sie den Akkupack einbauen oder entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen im Handbuch für Akku und Ladegerät.

1. Öffnen Sie die Akkufachklappe.

2. Richten Sie die Hubrippen am Akkupack mit den Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack eingesetzt.

5. Schließen Sie die Akkufachklappe.

HINWEIS

Der Motor startet erst, wenn Sie den Sicherheitsschlüssel einstecken.

3.8 ENTFERNEN DES AKKUPACKS

Abbildung 7.

1. Ziehen Sie den Sicherheitsschlüssel ab.

2. Öffnen Sie die Akkufachklappe.

3. Drücken und halten Sie den Batterieentriegelungstaste.

4. Nehmen Sie den Akkupack aus der Maschine.

4 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

4.1 MASCHINE STARTEN

Abbildung 7 - 8.

1. Öffnen Sie die Schlüsselabdeckung.

2. Legen Sie den Sicherheitsschlüssel ein.

3. Halten Sie die Starttaste gedrückt.

4. Während Sie die Starttaste gedrückt halten, ziehen Sie den Bügelschalter in Richtung Griffstange.

5. Lassen Sie die Starttaste los, um die Maschine zu starten.

Soft-Start Diese Lithium-Ionen-Maschine verfügt über eine "Soft-

Start"-Funktion. Wenn Sie die Maschine starten, geht sie nach ca. 3

Sekunden auf volle Drehzahl.

Page 13

Deutsch

HINWEIS

Wenn die Maschine nicht startet, nehmen Sie den Akkupack heraus und überprüfen Sie das Mähwerk, um sicherzugehen, dass:

• sich kein Gras im Messer verfangen hat.

• sich das Messer von Hand frei drehen kann.

4.2 MASCHINE ANHALTEN

Abbildung 8.

1. Den Bügelschalter loslassen, um die Maschine anzuhalten.

WARNUNG

Warten Sie, bis die Messer vollständig zum Stillstand gekommen sind, bevor Sie die Maschine erneut starten. Schalten Sie die Maschine nicht schnell aus und wieder ein.

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und den Akkupack, nachdem Sie die Arbeit beendet haben.

4.3 AUTOMATISCHE BOOST-

FUNKTION

Wenn die Maschine hohes Gras schneidet, wird die Drehzahl automatisch erhöht, um ein gutes Schnitt- und Sammelergebnis zu erzielen.

Wenn die Maschine wieder auf die üblichen Schnittbedingungen zurückkehrt, geht die Drehzahl automatisch auf die Standarddrehzahl zurück, um die Betriebsdauer zu wahren.

4.4 BEDIENUNG DES

SELBSTFAHRERSYSTEMS

Abbildung 8.

1. Starten Sie die Maschine.

2. Während Sie den Bügelschalter halten, drücken Sie den Selbstfahrerhebel in Richtung Griffstange.

3. Den Bügelschalter und den Selbstfahrerhebel gleichzeitig mit der rechten Hand halten.

4. Stellen Sie den Geschwindigkeitsregler mit der linken Hand ein.

• Drücken Sie den Geschwindigkeitsregler in

Richtung des Kaninchensymbols, um die Geschwindigkeit zu erhöhen.

• Ziehen Sie den Geschwindigkeitsregler in

Richtung des Schildkrötensymbols, um die Geschwindigkeit zu verringern.

5. Lassen Sie den Selbstfahrerhebel los, um das Selbstfahrersystem abzuschalten.

4.5 GRASFANGVORRICHTUNG ENTLEEREN

Abbildung 9.

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

4. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff

und haken Sie sie von den Schlitzen ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

4.6 BETRIEB AN HÄNGEN

WARNUNG

Mähen Sie nicht an Hängen mit einem Gefälle von mehr als 15°. Wenn Sie sich damit nicht sicher fühlen, mähen Sie nicht am Hang.

WARNUNG

Bitte halten Sie beim Mähen am Hang eine niedrige Selbstfahrgeschwindigkeit ein.

• Mähen Sie stets horizontal zum Hang. Seien Sie

vorsichtig, wenn Sie an Hängen die Arbeitsrichtung ändern.

• Achten Sie auf Löcher, Furchen, Felsen und andere

versteckte Objekte, die Sie zum Fallen bringen können. Entfernen Sie alle Hindernisse wie Steine und Äste.

• Achten Sie auf einen stabilen Stand. Sollten Sie das

Gleichgewicht verlieren, lassen Sie den Bügelschalter sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen,

Gräben oder Böschungen.

4.7 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste

oder des Bügelschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter

rotierende Teile bringen.

• Halten Sie den Auslaufschacht sauber.

• Nicht nasses Gras mähen.

• Bei neuem oder dickem Gras ist eine höhere

Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem

Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

Page 14

Deutsch

5 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den Sicherheitsschlüssel und den Akkupack aus der Maschine.

WARNUNG

Halten Sie Motor und Akkupack frei von Gras, Laub oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und mineralölbasierte Materialien nicht mit den Kunststoffteilen in Berührung kommen. Chemikalien können den Kunststoff beschädigen und ihn unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder Reinigungsmittel auf dem Kunststoffgehäuse oder den Bauteilen.

5.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig an.

• Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser.

5.2 SCHMIERUNG

Alle Lager in ausreichender Menge mit hochwertigem Schmiermittel bestreichen. Unter normalen Betriebsbedingungen ist keine Lagerschmierung mehr erforderlich.

WARNUNG

Schmieren Sie nicht die Radbauteile. Eine Schmierung kann zu Schäden an den Radbauteilen während des Betriebs führen.

5.3 ERSETZEN SIE DAS MESSER

Abbildung 10 - 11.

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

2. Vergewissern Sie sich, dass die Messer zum Stillstand kommen.

3. Entfernen Sie den Sicherheitsschlüssel und den Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verwenden Sie ein Stück Holz, um die Bewegung des Messers zu verhindern.

6. Entfernen Sie die Befestigungsschraube und den Abstandhalter mit einem Schraubenschlüssel oder einem Steckschlüssel.

7. Entfernen Sie das Messer.

8. Installieren Sie das neue Messer. Achten Sie darauf, dass die beiden Nasen in die Löcher im Messer eingreifen.

9. Setzen Sie den Abstandshalter ein und ziehen Sie die Befestigungsschraube an, die Sie entfernt haben.

10. Wiederholen Sie den Vorgang am anderen Messer.

5.4 LAGERN SIE DIE MASCHINE

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist, wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Wenn es notwendig ist, führen Sie diese Schritte/ Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter eines

zugelassenen Servicezentrums.

• Die Maschine an einem trockenen Ort verstauen.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der Maschine kommen können.

5.5 DIE MASCHINE HOCHKANT

AUFSTELLEN

Abbildung 12.

1. Entfernen Sie die Grasfangvorrichtung.

2. Ziehen und drehen Sie die Griffknaufe um 90°.

3. Klappen Sie den Griff nach unten.

4. Drehen Sie die Griffknäufe um 90°, um den Griff in der gewünschten Position zu verriegeln.

Page 15

Deutsch

5. Stellen Sie die Maschine hochkant auf und achten Sie darauf, dass die Halterungen den Boden berühren.

Schalter für die sichere Lagerung Die Maschine verfügt über einen Schalter für die sichere

Lagerung, der das Starten in der Lagerungsposition verhindert.

Es ist notwendig, den Sicherheitsschlüssel und den Akkupack zu entfernen, um eine versehentliche Inbetriebnahme oder unzulässige Nutzung zu verhindern. Der Schalter für die sichere Lagerung ersetzt diese Funktion nicht.

6 FEHLERBEHEBUNG

Problem Mögliche Urs-

Der Griff ist nicht in Position.

Die Maschine startet nicht.

Die Maschine mäht das Gras ungleichmäßig.

Die Maschine mulcht nicht richtig.

Die Maschine lässt sich nur schwer schieben.

ache Die Schrauben

sind nicht richtig eingerastet.

Die Batterieleistung ist schwach.

Der Bügelschalter ist defekt.

Der Akkuschlüssel ist nicht eingesteckt.

Der Rasen ist rau.

Die Messerhöhe ist nicht richtig eingestellt.

Nasser Grasschnitt klebt am Mähwerk.

Der Mulcher fehlt.

Das Gras ist zu hoch oder die Messerhöhe zu niedrig.

Die Grasfangvorrichtung und das Messer ziehen dickes Gras ein.

Lösung

Stellen Sie die Höhe des Griffs ein und achten Sie darauf, dass die Knäufe und Schrauben richtig ausgerichtet sind.

Laden Sie den Akkupack auf.

Ersetzen Sie den Bügelschalter.

Legen Sie den Akkuschlüssel ein.

Untersuchen Sie den Mähbereich.

Bewegen Sie die Räder in eine höhere Position.

Warten Sie, bis das Gras getrocknet ist, bevor Sie mähen.

Installieren Sie den Mulcher.

Erhöhen Sie die Messerhöhe.

Entleeren Sie den Grasschnitt aus der Grasfangvorrichtung.

Problem Mögliche Urs-

Die Maschine vibriert sehr stark.

Die Maschine stoppt während des Mähens.

* Wenn Sie keine Lösung für diese Probleme finden, wenden Sie sich an das Service-Center.

ache Das Messer ist

nicht ausgewuchtet oder verschlissen.

Die Motorwelle ist verbogen.

Die Messerhöhe ist zu niedrig.

Der Akkupack ist leer.

Der Grasschnitt klebt am Mähwerk oder am Messer.

Die Betriebstemperatur der Maschine ist zu hoch.

Lösung

Tauschen Sie das Messer aus.

1. Stellen Sie den Motor ab.

2. Entfernen Sie den Sicherheitsschlüssel und den Akkupack.

3. Trennen Sie die Maschine von der Stromquelle.

4. Auf Schäden untersuchen.

5. Reparieren Sie die Maschine, bevor Sie sie wieder in Betrieb nehmen.

Erhöhen Sie die Messerhöhe.

Laden Sie den Akkupack auf.

Nehmen Sie den Akkupack heraus und überprüfen Sie das Mähwerk.

Maschine abkühlen lassen.

7 TECHNISCHE DATEN

Spannung 60 V Leerlaufdrehzahl 4000 / min Schnittbreite 610 mm Schnitthöhe 25 - 80 mm Selbstfahrgeschwindigkeit 0,5 - 1,5 m/s Grasfangkapazität 60 L

Page 16

Deutsch

Gewicht (ohne Akkupack) 32,5 kg

Gemessener Schalldruckpegel

Gemessener Schallleistungspegel

Garantierter Schallleistungspegel

Vibration < 2,5 m/s

Akku-Modell P60B2/P60B4/P60B6

Ladegerät-Modell P60UC

= 71,48 dB(A)

= 91,48 dB(A)

= 93,18 dB(A)

wA.d

8 GARANTIE

(Die vollständigen Garantiebedingungen finden Sie auf der Website von Powerworks)

Die Powerworks-Garantie beträgt 3 Jahre auf das Produkt und 2 Jahre auf die Akkus (Käufer/ Privatgebrauch) ab Kaufdatum. Diese Garantie deckt Herstellungsfehler ab. Ein im Rahmen der Garantie fehlerhaftes Produkt kann entweder repariert oder ersetzt werden. Ein Gerät, das missbräuchlich oder auf andere Weise als zu in der Bedienungsanleitung beschrieben Zwecken verwendet wurde, kann von der Garantie ausgeschlossen werden. Normaler Verschleiß und Verschleißteile sind von der Garantie ausgeschlossen. Die ursprüngliche Herstellergarantie wird durch eine zusätzliche Garantie eines Händlers oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit dem Kaufnachweis (Quittung) an die Verkaufsstelle zurückgeschickt werden, um Garantieansprüche geltend zu machen.

, K = 1,5

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.

• mit den Bestimmungen der folgenden anderen EGRichtlinien übereinstimmt:

• 2014/30/EU (EMV-Richtlinie)

• 2000/14/EG (Lärmrichtlinie) inkl. Änderungen

(2005/88/EG)

Darüber hinaus erklären wir, dass die folgenden (Teile/ Klauseln von) europäischen harmonisierten Normen verwendet wurden:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Gemessener Schallleistungspegel: 91,48 dB(A)

Garantierter Schallleistungspegel: 93,18 dB(A)

Konformitätsbewertungsmethode nach Anhang VI der Richtlinie 2000/14/EG.

EG-Typgenehmigung nach 2000/14/EG: SGS United Kingdom Limited (0890).

Ort, Datum: Changzhou, 20171207

Unterschrift: Ted Qu, Qualitätsleiter

EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: Changzhou Globe Co., Ltd.

Adresse: No. 65 (3-4) Xinggang Rd., Zhonglou

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen berechtigt ist:

Name: Peter Söderström

Adresse: Propellergatan 1, 211 15 Malmö, Schwe-

Hiermit erklären wir, dass das Produkt

Kategorie: Rasenmäher

Modell: LMC406

Zone, Changzhou 213101 China.

den

Page 17

Español

1 Descripción..................................18

1.1 Finalidad...................................................18

1.2 Perspectiva general..................................18

2 Seguridad.................................... 18

3 Instalación................................... 18

3.1 Desembalaje de la máquina.....................18

3.2 Desplegado del asa inferior......................18

3.3 Instalación del asa superior .....................19

3.4 Instalación del recogehierba.................... 19

3.5 Instalación del tapón de mulching............19

3.6 Ajuste de la altura de la cuchilla...............19

3.7 Instalación de la batería........................... 19

3.8 Retirada de la batería...............................19

4 Funcionamiento...........................19

4.1 Puesta en marcha de la máquina.............19

4.2 Detención de la máquina..........................20

4.3 Función de impulso automático................20

4.4 Funcionamiento del sistema de

autopropulsión..........................................20

4.5 Vaciado del recogehierba.........................20

4.6 Funcionamiento en pendientes................ 20

4.7 Consejos de funcionamiento....................20

5 Mantenimiento.............................21

5.1 Mantenimiento general.............................21

5.2 Lubricación............................................... 21

5.3 Sustitución de la cuchilla.......................... 21

5.4 Almacenamiento de la máquina............... 21

5.5 Colocación de la máquina sobre un

extremo.................................................... 21

6 Solución de problemas................22

7 Datos técnicos.............................22

8 Garantía...................................... 23

9 Declaración de conformidad CE..23

Page 18

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para el corte de césped

doméstico. La cuchilla de corte debe estar aproximadamente paralela al suelo. Las cuatro ruedas deben tocar el suelo mientras corta el césped.

1.2 PERSPECTIVA GENERAL

Figura 1 - 12

Mando del asa

Asa inferior

Soporte

Asa superior

Perno

Mando

Recogehierba

Tapón de mulching

Puerta de descarga trasera

Asa del recogehierba

Gancho

Ranura

Asa del tapón de mulching

Conducto de descarga

Palanca de ajuste de altura

Puerta de la batería

Compartimento de la batería

Llave de seguridad

Botón de desbloqueo de la batería

Botón de puesta en marcha

Manillar

Interruptor de seguridad

Palanca de autopropulsión

Botón de control de velocidad

Cuchilla

Madera

Tornillo de montaje

Cubierta de la llave

Espaciador

Poste

Pestaña

Interruptor de almacenamiento

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

No cambie ni utilice accesorios que no sean los recomendados por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta que no haya montado todas las piezas.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del uso.

AVISO

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los reglamentos locales.

3.2 DESPLEGADO DEL ASA INFERIOR

Figura 2.

1. Tire de los mandos del asa y gírelos 90°.

2. Despliegue el asa inferior.

3. Alinee los mandos de las asas en una de las tres posiciones en los soportes.

4. Gire los mandos de las asas 90° hasta que encajen en los orificios de los soportes.

NOTA

Asegúrese de que los dos mandos de las asas estén en la misma posición.

2 SEGURIDAD

AVISO

Asegúrese de seguir/respetar todas las instrucciones de seguridad.

AVISO

No dañe los cables cuando pliegue o despliegue el asa.

Page 19

Español

3.3 INSTALACIÓN DEL ASA SUPERIOR

Figura 3.

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los pernos por los orificios.

3. Apriete los mandos en los pernos.

4. Realice la misma operación en el otro lado.

3.4 INSTALACIÓN DEL RECOGEHIERBA

Figura 4.

1. Retire el tapón de mulching.

2. Abra la puerta de descarga trasera y sujétela.

3. Sostenga el recogehierba por el asa y ponga los

ganchos sobre las ranuras.

4. Cierre la puerta de descarga trasera.

3.5 INSTALACIÓN DEL TAPÓN DE MULCHING

Figura 5.

1. Retire el recogehierba.

2. Abra la puerta de descarga trasera y sujétela.

3. Presione los cierres a cada lado del asa del tapón

de mulching e instálelo en el conducto de descarga.

4. Fije el tapón de mulching en el conducto de

descarga hasta que las pestañas encajen en los orificios detrás de la plataforma del cortacésped.

5. Cierre la puerta de descarga trasera.

3.6 AJUSTE DE LA ALTURA DE LA CUCHILLA

La máquina puede ajustarse a distintas alturas de cuchilla.

Figura 6.

1. Tire hacia atrás de la palanca de ajuste de altura

para aumentar la altura de la cuchilla.

2. Tire hacia delante de la palanca de ajuste de altura

para disminuir la altura de la cuchilla.

3.7 INSTALACIÓN DE LA BATERÍA

Figura 7.

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del manual de la batería y el cargador.

1. Abra la puerta de la batería.

2. Alinee las nervaduras de elevación de la batería con las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la puerta de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de seguridad.

3.8 RETIRADA DE LA BATERÍA

Figura 7.

1. Retire la llave de seguridad.

2. Abra la puerta de la batería.

3. Pulse y mantenga pulsado el botón de desbloqueo de la batería.

4. Retire la batería de la máquina.

4 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 7 - 8.

1. Abra la cubierta de la llave.

2. Introduzca la llave de seguridad.

3. Pulse y mantenga pulsado el botón de puesta en marcha.

4. Mientras mantiene pulsado el botón de puesta en marcha, tire del interruptor de seguridad en la dirección del manillar.

5. Suelte el botón de puesta en marcha para poner en marcha la máquina.

Arranque suave Esta máquina de ion de litio tiene una función de

"arranque suave". Cuando enciende la máquina, alcanza la velocidad

máxima después de aproximadamente 3 segundos.

Page 20

Español

NOTA

Si la máquina no se pone en marcha, retire la batería y examine la plataforma del cortacésped para asegurarse de que:

• no haya hierba atrapada en la cuchilla.

• la cuchilla pueda girar libremente a mano.

4.2 DETENCIÓN DE LA MÁQUINA

Figura 8.

1. Suelte el interruptor de seguridad para detener la máquina.

AVISO

Espere hasta que las cuchillas se detengan por completo antes de volver a poner en marcha la máquina. No apague y encienda la máquina rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras finalizar el trabajo.

4.3 FUNCIÓN DE IMPULSO

AUTOMÁTICO

Cuando la máquina corta hierba alta, las rpm aumentan automáticamente para mantener buenos resultados de corte y recogida.

Cuando la máquina regresa a las condiciones de corte normales, las rpm vuelven automáticamente a las rpm estándar para mantener el tiempo de trabajo.

4.4 FUNCIONAMIENTO DEL SISTEMA

DE AUTOPROPULSIÓN

Figura 8.

1. Ponga en marcha la máquina.

2. Mientras mantiene pulsado el interruptor de seguridad, tire de la palanca de autopropulsión en la dirección del manillar.

3. Sujete el interruptor de seguridad y la palanca de autopropulsión al mismo tiempo con la mano derecha.

4. Ajuste el botón de control de velocidad con la mano izquierda.

• Empuje el botón de control de velocidad en la

dirección del símbolo del conejo para aumentar la velocidad.

• Tire del botón de control de velocidad en la

dirección del símbolo de la tortuga para disminuir la velocidad.

5. Suelte la palanca de autopropulsión para cerrar el sistema de autopropulsión.

4.5 VACIADO DEL RECOGEHIERBA

Figura 9.

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la puerta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y desengánchelo de las ranuras.

6. Cierre la puerta de descarga trasera.

7. Vacíe el recogehierba.

4.6 FUNCIONAMIENTO EN

PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior a 15°. Si no está cómodo, no siegue en una pendiente.

AVISO

Mantenga una velocidad de autopropulsión baja cuando siegue en una pendiente.

• No suba y baje en una pendiente cuando siegue la superficie de la misma. Tenga cuidado al cambiar de dirección en una pendiente.

• Supervise los orificios, surcos, piedras y otros objetos ocultos que pueden hacer que se caiga. Elimine todos los obstáculos como piedras y ramas de árboles.

• Asegúrese de tener un equilibrio estable. Si pierde el equilibrio, suelte el interruptor de seguridad inmediatamente.

• No siegue cerca de precipicios, zanjas o terraplenes.

4.7 CONSEJOS DE

FUNCIONAMIENTO

• No intente anular el funcionamiento del botón de puesta en marcha o el interruptor de seguridad.

• No incline la máquina cuando la ponga en marcha.

• No ponga las manos ni los pies cerca o debajo de las piezas giratorias.

• Mantenga limpio el conducto de descarga.

• No corte hierba mojada.

• Es necesaria una mayor altura de la cuchilla para césped nuevo o denso.

• Limpie la parte inferior de la plataforma del cortacésped después de cada uso. Retire los recortes de hierba, las hojas, la suciedad y otros residuos.

Page 21

Español

5 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros derivados del petróleo toquen las piezas de plástico. Las sustancias químicas pueden dañar el plástico y hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la carcasa o los componentes de plástico.

5.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para comprobar si hay piezas dañadas, ausentes o sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice agua.

5.2 LUBRICACIÓN

Aplique una cantidad suficiente de lubricante de alta calidad a todos los rodamientos. No es necesario lubricar más los rodamientos en condiciones de funcionamiento habituales.

AVISO

No lubrique los componentes de las ruedas. La lubricación puede dañar los componentes de las ruedas durante el funcionamiento.

5.3 SUSTITUCIÓN DE LA CUCHILLA

Figura 10 - 11.

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de la cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que las cuchillas se detengan por completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el movimiento de la cuchilla.

6. Retire el tornillo de montaje y el espaciador con una llave o una llave de tubo.

7. Retire la cuchilla.

8. Instale la cuchilla nueva. Asegúrese de que los dos postes se acoplen en los orificios de la cuchilla.

9. Coloque el espaciador y apriete el tornillo de montaje que retiró.

10. Realice la misma operación en la otra cuchilla.

5.4 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando almacene la máquina.

• Asegúrese de que la máquina no tenga piezas sueltas o dañadas. Si es necesario, siga estos pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a la máquina.

5.5 COLOCACIÓN DE LA MÁQUINA

SOBRE UN EXTREMO

Figura 12.

1. Retire el recogehierba.

2. Tire de los mandos del asa y gírelos 90°.

3. Pliegue el asa.

4. Gire los mandos del asa 90° para bloquear el asa en su posición.

5. Coloque la máquina sobre un extremo y asegúrese de que los soportes toquen el suelo.

Interruptor de almacenamiento La máquina tiene un interruptor de almacenamiento que

impide su puesta en marcha en la posición de almacenamiento.

Page 22

Español

Es necesario quitar la llave de seguridad y la batería para evitar la puesta en marcha accidental o el uso no autorizado. El interruptor de almacenamiento no sustituye a esta función.

6 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución El asa no está

en posición.

La máquina no se pone en marcha.

La máquina corta la hierba irregularmente.

La función de mulching de la máquina no se realiza correctamente.

Es difícil empujar la máquina.

Los pernos no se han acoplado correctamente.

La capacidad de la batería está baja.

El interruptor de seguridad está defectuoso.

La llave de la batería no se ha introducido.

El césped es agreste.

La altura de la cuchilla no se ha ajustado correctamente.

Hay recortes de hierba mojada adheridos a la plataforma.

Falta el tapón de mulching.

La hierba está demasiado alta o la altura de la cuchilla es demasiado baja.

El recogehierba y la cuchilla arrastran cuando se trabaja en hierba densa.

Ajuste la altura del asa y asegúrese de que los mandos y los pernos se hayan alineado correctamente.

Cargue la batería.

Sustituya el interruptor de seguridad.

Introduzca la llave de la batería.

Examine la superficie de segado.

Mueva las ruedas a una posición más alta.

Espere hasta que la hierba se seque antes de segar.

Instale el tapón de mulching.

Aumente la altura de la cuchilla.

Vacíe los recortes de hierba del recogehierba.

Problema Posible causa Solución Hay una vibra-

ción elevada en la máquina.

La máquina se detiene durante el segado.

* Si no puede encontrar la solución a estos problemas, vaya al centro de servicio.

La cuchilla está desequilibrada y desgastada.

El eje del motor se ha doblado.

La altura de la cuchilla es demasiado baja.

La batería se ha agotado.

Hay recortes de hierba adheridos a la plataforma o a la cuchilla.

La temperatura de funcionamiento de la máquina es demasiado alta.

Sustituya la cuchilla.

1. Detenga el motor.

2. Retire la llave de seguridad y la batería.

3. Desconecte la fuente de alimentación.

4. Inspeccione si hay daños.

5. Repare la máquina antes de volver a ponerla en marcha.

Aumente la altura de la cuchilla.

Cargue la batería.

Retire la batería y compruebe la plataforma.

Deje enfriar la máquina.

7 DATOS TÉCNICOS

Tensión 60 V Velocidad sin carga 4000 / min Anchura de corte 610 mm Altura de corte 25 - 80 mm Velocidad autopropulsada 0,5 - 1,5 m/s Capacidad del recogehier-ba60 L

Peso (sin batería) 32,5 kg Nivel de presión acústica

medida

LpA= 71,48 dB(A)

Page 23

Español

Nivel de potencia acústica medida

Nivel de potencia acústica garantizada

Vibración < 2,5 m/s

Modelo de batería P60B2/P60B4/P60B6

Modelo de cargador P60UC

LwA= 91,48 dB(A)

= 93,18 dB(A)

wA.d

, K = 1,5

8 GARANTÍA

(La totalidad de las condiciones de la garantía puede encontrarse en la página web de Powerworks)

La garantía de Powerworks es de 3 años para el producto y 2 años para las baterías (uso privado / del consumidor) a partir de la fecha de compra. Esta garantía cubre defectos de fabricación. Un producto defectuoso en garantía puede ser reparado o sustituido. Una unidad que haya sido mal utilizada o utilizada de modo distinto al que se describe en el manual del propietario puede no tener derecho a garantía. El desgaste normal y las piezas de desgaste no están cubiertos por la garantía. La garantía original del fabricante no se ve afectada por ninguna garantía adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto de compra para reclamar la garantía, junto con el comprobante de compra (ticket).

DECLARACIÓN DE CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre: Changzhou Globe Co., Ltd. Dirección: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 China.

• es conforme con las disposiciones pertinentes de la Directiva relativa a las máquinas (2006/42/CE).

• es conforme con las disposiciones de las siguientes Directivas CE:

• Directiva CEM (2014/30/UE)

• Directiva relativa a las emisiones sonoras

(2000/14/CE) incl. modificaciones (2005/88/CE)

Adicionalmente, declaramos que se han utilizado las siguientes (partes/cláusulas de) las normas europeas armonizadas:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Nivel de potencia acústica medida: 91,48 dB(A) Nivel de potencia acústica garanti-

zada:

Método de evaluación de conformidad según el anexo VI / Directiva 2000/14/CE.

Aprobación de tipo CE según 2000/14/CE: SGS United Kingdom Limited (0890).

Lugar, fecha: Changzhou, 20171207

Firma: Ted Qu, Director de calidad

93,18 dB(A)

Nombre y dirección de la persona autorizada para compilar el archivo técnico:

Nombre: Peter Söderström Dirección: Propellergatan 1, 211 15 Malmö, Suecia

Por la presente declaramos que el producto

Categoría: Cortacésped Modelo: LMC406 Número de serie: Véase la etiqueta de clasifica-

Año de construcción:

ción del producto Véase la etiqueta de clasifica-

ción del producto

Page 24

Italiano

1 Descrizione..................................25

1.1 Destinazione d'uso................................... 25

1.2 Panoramica.............................................. 25

2 Sicurezza.....................................25

3 Installazione................................ 25

3.1 Disimballaggio dell'apparecchio............... 25

3.2 Apertura del manubrio inferiore................25

3.3 Installazione dell'impugnatura

superiore ................................................. 26

3.4 Installazione del contenitore dell'erba...... 26

3.5 Installazione dell'accessorio per

pacciamatura............................................26

3.6 Impostazione dell'altezza di taglio............26

3.7 Installazione del gruppo batteria.............. 26

3.8 Rimozione del gruppo batteria................. 26

4 Utilizzo.........................................26

4.1 Avvio dell'apparecchio..............................26

4.2 Arresto dell'apparecchio...........................27

4.3 Aumento di potenza automatico...............27

4.4 Funzionamento del sistema di

avanzamento automatico......................... 27

4.5 Svuotare il sacco di raccolta.....................27

4.6 Utilizzo su terreni in pendenza................. 27

4.7 Suggerimenti per l'uso..............................27

5 Manutenzione..............................28

5.1 Manutenzione generale............................28

5.2 Lubrificazione........................................... 28

5.3 Sostituzione della lama............................ 28

5.4 Conservazione dell'apparecchio...............28

5.5 Rimessaggio in posizione verticale.......... 28

6 Risoluzione dei problemi............. 29

7 Specifiche tecniche..................... 29

8 Garanzia......................................30

9 Dichiarazione di conformità CE... 30

Page 25

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in ambienti domestici. La lama deve essere circa parallela al terreno. Tutte le quattro ruote devono essere a contatto con il terreno durante il taglio.

1.2 PANORAMICA

Figure 1 - 12

Manopola del manubrio

Manubrio inferiore

Supporto

Manubrio superiore

Bullone

Manopola

Contenitore di raccolta

Accessorio per pacciamatura

Sportello dello scarico posteriore

Impugnatura del contenitore dell'erba

Gancio

Fessura

Impugnatura dell'accessorio per pacciamatura

Scivolo di scarico

Leva di regolazione dell'altezza di taglio

Sportello del vano batteria

Vano batteria

Chiave di sicurezza

Pulsante di rilascio della batteria

Pulsante di avvio

Impugnatura del manubrio

Barra di avanzamento

Leva di avanzamento automatico

Selettore della velocità

Lama

Legno

Vite di fissaggio

Coperchio della chiave

Distanziatore

Perno

Linguetta

Pulsante di rimessaggio

2 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 INSTALLAZIONE

AVVERTIMENTO

Non modificare o installare accessori non raccomandati dal costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria finché l'assemblaggio non è terminato.

3.1 DISIMBALLAGGIO DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio prima dell'uso.

AVVERTIMENTO

• Se uno o più componenti sono danneggiati, non usare l'apparecchio.

• Se uno o più componenti sono mancanti, non usare l'apparecchio.

• In caso di componenti danneggiati o mancanti, contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative locali.

3.2 APERTURA DEL MANUBRIO

INFERIORE

Figura 2.

1. Tirare e ruotare le manopole del manubrio a 90°.

2. Aprire il manubrio inferiore.

3. Allineare le manopole del manubrio con una delle tre posizioni sui supporti.

4. Ruotare le manopole del manubrio a 90° finché non si incastrano nei fori dei supporti.

NOTA

Assicurarsi che le due manopole del manubrio siano nella stessa posizione.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante l'apertura o la chiusura del manubrio.

Page 26

Italiano

3.3 INSTALLAZIONE DELL'IMPUGNATURA SUPERIORE

Figura 3.

1. Allineare i fori sul manubrio superiore e sul

manubrio inferiore.

2. Inserire i bulloni attraverso i fori.

3. Serrare le manopole sui bulloni.

4. Ripetere questa operazione sull'altro lato.

3.4 INSTALLAZIONE DEL CONTENITORE DELL'ERBA

Figura 4.

1. Rimuovere l'accessorio per pacciamatura

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci sulle fessure.

4. Chiudere lo sportello dello scarico posteriore.

3.5 INSTALLAZIONE DELL'ACCESSORIO PER PACCIAMATURA

Figura 5.

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Premere i fermagli su entrambi i lati

dell'impugnatura dell'accessorio per pacciamatura e inserilo nello scivolo di scarico.

4. Fissare l'accessorio per pacciamatura nello scivolo

di scarico finché le linguette non si incastrano nei fori sul retro dell'apparecchio.

5. Chiudere lo sportello dello scarico posteriore.

3.6 IMPOSTAZIONE DELL'ALTEZZA DI TAGLIO

Il tosaerba è dotato di diverse altezze di taglio.

Figura 6.

1. Tirare la leva di regolazione dell'altezza all'indietro

per aumentare l'altezza di taglio.

2. Tirare la leva di regolazione dell'altezza in avanti per

ridurre l'altezza di taglio.

3.7 INSTALLAZIONE DEL GRUPPO BATTERIA

Figura 7.

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono danneggiati, sostituirli.

• Arrestare l'apparecchio e attendere che il motore si arresti prima di installare o rimuovere il gruppo batteria.

• Leggere, comprendere e rispettare le istruzioni riportate nel manuale della batteria e del caricabatteria.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non si blocca in posizione.

4. Deve emettere un "clic".

5. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene inserita la chiave di sicurezza.

3.8 RIMOZIONE DEL GRUPPO

BATTERIA

Figura 7.

1. Rimuovere la chiave di sicurezza.

2. Aprire lo sportello del vano batteria.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere il gruppo batteria dall'apparecchio.

4 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

4.1 AVVIO DELL'APPARECCHIO

Figure 7 - 8.

1. Aprire il coperchio della chiave.

2. Inserire la chiave di sicurezza.

3. Tenere premuto il pulsante di avvio.

4. Tenendo premuto il pulsante di avvio, tirare la barra di avanzamento verso l'impugnatura del manubrio.

5. Rilasciare il pulsante di avvio per avviare l'apparecchio.

Soft-Start Questo apparecchio a batteria Li-ion è dotato di

funzione "soft-start". Dopo l'avvio, l'apparecchio raggiunge la massima

velocità dopo circa 3 secondi.

Page 27

Italiano

NOTA

Se l'apparecchio non si avvia, rimuovere il gruppo batteria e ispezionare l'unità tosaerba per assicurarsi che:

• l'erba non si incastri nella lama;

• la lama ruoti liberamente dopo averla spinta a mano.

4.2 ARRESTO DELL'APPARECCHIO

Figura 8.

1. Rilasciare la barra di avanzamento per arrestare l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente prima di riavviare l'apparecchio. Non accendere e spegnere l'apparecchio in rapida successione.

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo batteria al termine dell'uso.

4.3 AUMENTO DI POTENZA

AUTOMATICO

Quando l'apparecchio taglia l'erba alta, la velocità di rotazione aumenta automaticamente per garantire buoni risultati di taglio e raccolta.

Quando l'apparecchio torna alle condizioni di taglio ordinarie, la velocità di rotazione torna automaticamente ai valori standard per garantire la massima autonomia.

4.4 FUNZIONAMENTO DEL SISTEMA

DI AVANZAMENTO AUTOMATICO

Figura 8.

1. Avviare l'apparecchio.

2. Tenendo la barra di avanzamento, spingere la leva di avanzamento automatico verso l'impugnatura del manubrio.

3. Tenere la barra di avanzamento e la leva di avanzamento automatico contemporaneamente con la mano destra.

4. Regolare la velocità con l'apposito selettore con la mano sinistra.

• Portare il selettore di velocità verso il simbolo del

coniglio per aumentare la velocità.

• Portare il selettore di velocità verso il simbolo del

tartaruga per diminuire la velocità.

5. Rilasciare la leva di avanzamento automatico per disattivare il sistema di avanzamento automatico.

4.5 SVUOTARE IL SACCO DI RACCOLTA.

Figura 9.

1. Arrestare l'apparecchio.

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

4. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura

e sganciarlo dalle fessure.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

4.6 UTILIZZO SU TERRENI IN PENDENZA

AVVERTIMENTO

Non usare l'apparecchio su terreni con pendenza superiore a 15°. Se non ci si sente sicuri, non usare l'apparecchio su terreni in pendenza.

AVVERTIMENTO

Mantenere una velocità ridotta in caso di avanzamento automatico su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre

perpendicolarmente alla discesa, mai verso l'alto o verso il basso. Prestare attenzione quando si cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, pietre e

altri oggetti nascosti che possono causare cadute. Rimuovere tutti gli ostacoli come pietre e rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde

l'equilibrio, rilasciare immediatamente la barra di avanzamento.

• Non usare l'apparecchio in prossimità di fossati,

discese ripide o scarpate.

4.7 SUGGERIMENTI PER L'USO

• Non tentare di disabilitare il funzionamento del

pulsante di avvio o della barra di avanzamento.

• Non inclinare l'apparecchio durante l'avvio.

• Non posizionare mani o piedi in prossimità o sotto le

parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di

taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo

ogni utilizzo. Rimuovere residui di erba, foglie, sporcizia e altri detriti.

Page 28

Italiano

5 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba,

foglie o grasso in eccesso.

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con olio dei freni, benzina e materiali a base di petrolio. Gli agenti chimici possono danneggiare la plastica e renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti in plastica.

5.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e cappucci per assicurarsi che non siano danneggiati, mancanti o allentati.

• Serrare correttamente tutti i dispositivi di fissaggio e i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non usare acqua.

5.2 LUBRIFICAZIONE

Applicare una quantità sufficiente di lubrificante di alta qualità su tutti i cuscinetti. In condizioni di utilizzo normale non è necessaria alcuna lubrificazione aggiuntiva sui cuscinetti.

AVVERTIMENTO

Non lubrificare i componenti delle ruote. Il lubrificante può danneggiare i componenti delle ruote durante l'uso.

5.3 SOSTITUZIONE DELLA LAMA

Figure 10 - 11.

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno alla lama prima di toccarla.

1. Arrestare l'apparecchio.

2. Assicurarsi che le lame siano completamente ferme.

3. Rimuovere la chiave di sicurezza e il gruppo batteria.

4. Posizionare l'apparecchio su un lato.

5. Usare un pezzo di legno per bloccare il movimento della lama.

6. Rimuovere la vite di fissaggio e il distanziatore con una chiave o una chiave a tubo.

7. Rimuovere la lama.

8. Installare la lama nuova. Assicurarsi che i due perni si incastrino nei fori della lama.

9. Inserire il distanziatore e serrare la vite di fissaggio rimossa.

10. Ripetere questa operazione sull'altra lama.

5.4 CONSERVAZIONE

DELL'APPARECCHIO

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti allentate o danneggiate. Se necessario, procedere come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non si avvicinino all'apparecchio.

5.5 RIMESSAGGIO IN POSIZIONE

VERTICALE

Figura 12.

1. Rimuovere il contenitore dell'erba.

2. Tirare e ruotare le manopole del manubrio a 90°.

3. Piegare il manubrio.

4. Ruotare le manopole del manubrio di 90° per bloccarlo in posizione.

5. Posizionare l'apparecchio in verticale e assicurarsi che le staffe tocchino il pavimento.

Pulsante di rimessaggio Il pulsante di rimessaggio evita l'avvio dell'apparecchio

quando è in posizione verticale. È necessario rimuovere la chiave di sicurezza e il

gruppo batteria per evitare l'avvio accidentale o l'uso

Page 29

Italiano

non autorizzato. Il pulsante di rimessaggio non sostituisce tale funzione.

6 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione Il manubrio non

è in posizione.

L'apparecchio non si avvia.

L'apparecchio non taglia l'erba in modo uniforme.

L'apparecchio non esegue una corretta pacciamatura.

L'apparecchio è difficile da spingere.

I bulloni non sono posizionati correttamente.

Il gruppo batteria è scarico.

La barra di avanzamento è difettosa.

La chiave della batteria non è stata inserita.

Il prato è accidentato.

L'altezza di taglio non è impostata correttamente.

Sulla parte inferiore dell'unità tosaerba sono presenti residui di erba bagnata.

L'accessorio per pacciamatura è assente.

L'erba è troppo alta, o l'altezza di taglio è troppo bassa.

Il contenitore dell'erba e la lama vengono trascinati dall'erba folta.

Regolare l'altezza del manubrio e assicurarsi che le manopole e i bulloni siano allineati correttamente.

Ricaricare il gruppo batteria.

Sostituire la barra di avanzamento.

Inserire la chiave della batteria.

Ispezionare l'area di taglio.

Portare le ruote in una posizione superiore.

Attendere che l'erba si asciughi prima di tagliarla.

Installare l'accessorio per pacciamatura.

Aumentare l'altezza di taglio.

Svuotare il contenitore dell'erba.

Problema Possibile causa Soluzione L'apparecchio

presenta forti vibrazioni.

L'apparecchio si arresta durante il taglio.

* Se non è possibile trovare la soluzione al proprio problema, recarsi presso un centro di assistenza.

La lama è sbilanciata e usurata.

L'albero motore è piegato.

L'altezza di taglio è troppo bassa.

Il gruppo batteria è scarico.

Sull'unità tosaerba o sulla lama sono presenti residui di erba.

La temperatura di funzionamento dell'apparecchio è troppo alta.

Sostituire la lama.

1. Arrestare il motore.

2. Rimuovere la chiave di sicurezza e il gruppo batteria.

3. Scollegare il cavo di alimentazione dalla presa di corrente.

4. Verificare l'assenza di danni.

5. Riparare l'apparecchio prima di riavviarlo.

Aumentare l'altezza di taglio.

Ricaricare il gruppo batteria.

Rimuovere il gruppo batteria e controllare l'unità tosaerba.

Lasciare raffreddare l'apparecchio.

7 SPECIFICHE TECNICHE

Tensione 60 V Velocità a vuoto 4000 / min Ampiezza di taglio 610 mm Altezza di taglio 25 - 80 mm Velocità di avanzamento

automatico Capacità del contenitore

dell'erba Peso (senza gruppo batte-

ria)

0,5 - 1,5 m/s

60 L

32,5 kg

Page 30

Italiano

Livello di pressione sonora misurato

Livello di potenza sonora misurato

Livello di potenza sonora garantito

Vibrazioni < 2,5 m/s

Modello batteria P60B2/P60B4/P60B6

Modello caricabatteria P60UC

LpA= 71,48 dB(A)

= 91,48 dB(A)

= 93,18 dB(A)

wA.d

, K = 1,5

8 GARANZIA

(I termini e le condizioni integrali della garanzia sono consultabili sul Powerworks sito web.)

. Powerworks offre una garanzia di 3 anni per il prodotto e di 2 anni per le batterie (uso domestico/privato) dalla data di acquisto. La garanzia copre i difetti di fabbricazione. I prodotti difettosi in garanzia possono essere riparati o sostituiti. L'uso del prodotto in modo improprio o diverso da come descritto nel manuale di istruzioni può invalidare la garanzia. La normale usura del prodotto e degli accessori non è coperta dalla garanzia. La garanzia del fabbricante non è influenzata da eventuali garanzie supplementari offerte dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i prodotti difettosi devono essere riportati presso il punto vendita insieme alla prova di acquisto (ricevuta).

DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante

Nome: Changzhou Globe Co., Ltd. Indirizzo: No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 Cina.

• è conforme ai requisiti della direttiva Macchine 2006/42/EC;

• è conforme ai requisiti delle seguenti direttive europee:

• 2014/30/EU (direttiva EMC);

• 2000/14/EC (direttiva Rumorosità) incl.

modifiche (2005/88/EC).

Inoltre, si dichiara di aver utilizzato i seguenti (parti/ clausole degli) standard armonizzati europei:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Livello di potenza sonora misurato: 91,48 dB(A) Livello di potenza sonora garantito: 93,18 dB(A)

Metodo di valutazione della conformità conforme all'allegato VI della direttiva 2000/14/EC.

Certificazione CE di tipo conforme a 2000/14/EC: SGS United Kingdom Limited (0890).

Luogo, data: Changzhou, 20171207

Firma: Ted Qu, Direttore Qualità

Nome e indirizzo della persona autorizzata a compilare il fascicolo tecnico

Nome: Peter Söderström Indirizzo: Propellergatan 1, 211 15 Malmö, Svezia

Con la presente si dichiara che il prodotto

Categoria: Tosaerba Modello: LMC406 Numero di serie: consultare la targa del prodotto Anno di fabbrica-

zione:

consultare la targa del prodotto

Page 31

Français

1 Description.................................. 32

1.1 Objet.........................................................32

1.2 Aperçu...................................................... 32

2 Sécurité....................................... 32

3 Installation................................... 32

3.1 Déballage de la machine..........................32

3.2 Dépliage de poignée inférieure................ 32

3.3 Installation de poignée supérieure .......... 33

3.4 Installation de collecteur d'herbe..............33

3.5 Installation de l'insert mulching.................33

3.6 Réglage de hauteur de lame....................33

3.7 Installation de pack-batterie..................... 33

3.8 Retrait de pack-batterie............................ 33

4 Fonctionnement...........................33

4.1 Démarrage de la machine........................ 33

4.2 Arrêt de la machine.................................. 34

4.3 Fonction de suralimentation

automatique..............................................34

4.4 Action du système d'autopropulsion.........34

4.5 Vidage du collecteur d'herbe....................34

4.6 Travail en pente........................................34

4.7 Conseils d'utilisation.................................34

5 Maintenance................................35

5.1 Maintenance générale..............................35

5.2 Lubrification.............................................. 35

5.3 Remplacement de lame........................... 35

5.4 Stockage de la machine...........................35

5.5 Placez la machine à la verticale............... 35

6 Dépannage..................................36

7 Données techniques....................36

8 Garantie.......................................37

9 Déclaration de conformité CE..... 37

Page 32

Français

1 DESCRIPTION

1.1 OBJET

Cette machine est destinée à la tonte du gazon domestique. La lame de coupe doit être approximativement parallèle au sol. Les quatre roues doivent toutes toucher le sol pendant la tonte.

1.2 APERÇU

Figure 1 - 12

Molette de poignée

Poignée inférieure

Support

Poignée supérieure

Boulon

Molette

Collecteur d'herbe

Insert mulching

Trappe de décharge arrière

Poignée de collecteur d'herbe

Crochet

Fente

Poignée d'insert mulching

Rampe de décharge

Levier d'ajustement de hauteur

Porte de batterie

Compartiment de batterie

Clé de sécurité

Bouton de libération de batterie

Bouton de démarrage

Guidon

Interrupteur à étrier

Levier d'autopropulsion

Bouton de commande de vitesse

Lame

Bois

Vis de montage

Cache de clé

Espaceur

Montant

Languette

Interrupteur de rangement

2 SÉCURITÉ

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

Ne modifiez et ne fabriquez pas des accessoires qui ne seraient pas recommandés par le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie avant d'avoir assemblé toutes les pièces.

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant son usage.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes, contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation dans la boîte.

3. Retirez toutes les pièces non-assemblées de la boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et l'emballage au rebut dans le respect de la réglementation locale.

3.2 DÉPLIAGE DE POIGNÉE

INFÉRIEURE

Figure 2.

1. Tirez et tournez les molettes de poignée à 90°.

2. Dépliez la poignée inférieure.

3. Alignez les molettes de poignée sur l'une des trois positions des supports.

4. Tournez les molettes de poignée à 90° pour les engager dans les orifices des supports.

REMARQUE

Assurez-vous que les deux molettes de poignée sont identiquement positionnées.

AVERTISSEMENT

Assurez-vous d'effectuer /respecter toutes les instructions de sécurité.

AVERTISSEMENT

N'endommagez pas les câbles en pliant /dépliant la poignée.

Page 33

Français

3.3 INSTALLATION DE POIGNÉE SUPÉRIEURE

Figure 3.

1. Alignez les orifices de la poignée supérieure avec

ceux de la poignée inférieure.

2. Placez les boulons dans les orifices.

3. Serrez les molettes sur les boulons.

4. Faites de même pour l'autre côté.

3.4 INSTALLATION DE COLLECTEUR D'HERBE

Figure 4.

1. Retirez l'insert mulching.

2. Ouvrez la trappe de décharge arrière sans la

relâcher.

3. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets dans les fentes.

4. Fermez la trappe de décharge arrière.

3.5 INSTALLATION DE L'INSERT MULCHING

Figure 5.

1. Retirez le collecteur d'herbe.

2. Ouvrez la trappe de décharge arrière sans la

relâcher.

3. Poussez les loquets de chaque côté de l'insert

mulching et engagez la rampe de décharge.

4. Fixez l'insert mulching dans la rampe de décharge

pour que les languettes s'engagent dans les orifices derrière le carter de tondeuse.

5. Fermez la trappe de décharge arrière.

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé, remplacez-le.

• Arrêtez la machine et attendez que le moteur s'arrête avant d'installer ou de retirer le packbatterie.

• Lisez, apprenez et appliquez les instructions du manuel de batterie et de chargeur.

1. Ouvrez la porte de batterie.

2. Alignez les ailettes de levage sur le pack-batterie avec les rainures dans le compartiment de batterie.

3. Poussez le pack-batterie dans le compartiment de batterie jusqu'à le verrouiller en place.

4. Au clic audible, le pack-batterie est installé.

5. Fermez la porte de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez la clé de sécurité.

3.8 RETRAIT DE PACK-BATTERIE

Figure 7.

1. Retirez la clé de sécurité.

2. Ouvrez la porte de batterie.

3. Appuyez sur le bouton de libération de batterie sans le relâcher.

4. Retirez le pack-batterie de la machine.

4 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

3.6 RÉGLAGE DE HAUTEUR DE LAME

La machine peut être réglée sur différentes hauteurs de lame.

Figure 6.

1. Tirez le levier d'ajustement de hauteur en arrière pour augmenter la hauteur de la lame.

2. Tirez le levier d'ajustement de hauteur en avant pour réduire la hauteur de la lame.

3.7 INSTALLATION DE PACK-

BATTERIE

Figure 7.

4.1 DÉMARRAGE DE LA MACHINE

Figure 7 - 8.

1. Ouvrez le cache de clé.

2. Insérez la clé de sécurité.

3. Appuyez sur le bouton de démarrage sans le relâcher.

4. Tout en maintenant le bouton de démarrage, tirez sur l'interrupteur à étrier dans le sens de la barre de poignée.

5. Relâchez le bouton de démarrage afin de démarrer la machine.

Démarrage à froid Cette machine Li-ion bénéficie d'une fonctionnalité de

"démarrage à froid". Lorsque vous démarrez la machine, elle passe à plein

régime environ en 3 secondes.

Page 34

Français

REMARQUE

Si la machine ne démarre pas, retirez le pack-batterie et vérifiez les points suivants sur le carter de tondeuse :

• l'herbe n'est pas piégée sur la lame.

• la lame tourne librement à la main.

4.2 ARRÊT DE LA MACHINE

Figure 8.

1. Relâchez l'interrupteur à étrier pour arrêter la

machine.

AVERTISSEMENT

Attendez l'arrêt complet des lames avant de redémarrer la machine. N'effectuez pas un cycle rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le pack-batterie une fois le travail terminé.

4.3 FONCTION DE SURALIMENTATION AUTOMATIQUE

Lorsque la machine coupe de l'herbe haute, le régime augmente automatiquement pour préserver de bons résultats de coupe et de ramassage.

Lorsque la machine reprend des conditions de coupe normales, le régime reprend automatiquement son niveau normal pour préserver l'autonomie.

4.4 ACTION DU SYSTÈME D'AUTOPROPULSION

Figure 8.

1. Démarrez la machine.

2. Tout en tenant l'interrupteur à étrier, poussez le

levier d'autopropulsion dans le sens du guidon.

3. Tenez l'interrupteur à étrier et le levier

d'autopropulsion simultanément de votre main droite.

4. Ajustez le bouton de commande de vitesse de votre

main gauche.

• Poussez le bouton de commande de vitesse dans le sens du symbole de Lapin pour accélérer.

• Tirez le bouton de commande de vitesse dans le sens du symbole de Tortue pour ralentir.

5. Relâchez le levier d'autopropulsion pour fermer le système d'autopropulsion.

4.5 VIDAGE DU COLLECTEUR D'HERBE

Figure 9.

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

4. Ouvrez la trappe de décharge arrière sans la

relâcher.

5. Tenez le collecteur d'herbe par sa poignée et

dégagez les crochets des fentes.

6. Fermez la trappe de décharge arrière.

7. Videz le collecteur d'herbe.

4.6 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur les pentes inclinées au-delà de 15°. Si vous n'êtes pas à votre aise, ne tondez pas sur une pente.

AVERTISSEMENT

Pour une tonte en pente, maintenez une vitesse d’autopropulsion basse.

• Ne montez et ne descendez pas une pente si vous

tondez transversalement à la pente. Attention aux changements de direction en pente.

• Faites attention aux trous, ornières, rochers et

autres objets masqués pouvant vous faire chuter. Retirez tous les obstacles comme les pierres et les branches d'arbre.

• Assurez-vous de rester bien campé. En cas de

déséquilibre, relâchez immédiatement l'interrupteur à étrier.

• Ne tondez pas à proximité des pentes prononcées,

fossés ou remblais.

4.7 CONSEILS D'UTILISATION

• Ne tentez pas de mettre en dérivation le

fonctionnement du bouton de démarrage ou de l'interrupteur à étrier.

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou

sous les pièces en rotation.

• Préservez la propreté de la rampe de décharge.

• Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire

pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après

chaque usage. Retirez les résidus herbeux, feuilles, salissures et autres débris.

Page 35

Français

5 MAINTENANCE

AVERTISSEMENT

Retirez la clé de sécurité et le pack-batterie de la machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le pack-batterie de l'herbe, des feuilles et de l'excès de graisse.

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et les substances à base de pétrole toucher les pièces en plastique. Les produits chimiques peuvent endommager le plastique et rendre son entretien impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants sur les composants ou le boîtier en plastique.

5.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour identifier les pièces endommagées, manquantes ou desserrées ainsi les vis, écrous, boulons et bouchons.

• Serrez correctement toutes les fixations et bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez pas d'eau.

5.2 LUBRIFICATION

Appliquez une quantité suffisante de lubrifiant de qualité supérieure sur tous les roulements. Aucune lubrification additionnelle des roulements n'est nécessaire sous des conditions de travail normales.

AVERTISSEMENT

Ne lubrifiez pas les composants de roue. La lubrification risque d'endommager les composants de roue durant le travail.

5.3 REMPLACEMENT DE LAME

Figure 10 - 11.

AVERTISSEMENT

Utilisez uniquement des lames de remplacement agréées.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon autour de la lame si vous la touchez.

1. Arrêtez la machine.

2. Assurez-vous que les lames sont complètement arrêtées.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Utilisez un morceau de bois afin d'éviter tout mouvement de la lame.

6. Retirez la vis de montage et l'espaceur avec une clé ou une clé à douille.

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les deux montants s'engagent dans les orifices de la lame.

9. Installez l'espaceur et serrez la vis de montage que vous aviez retirés.

10. Faites de même pour l'autre lame.

5.4 STOCKAGE DE LA MACHINE

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque vous rangez la machine.

• Assurez-vous que la machine ne présente aucune pièce endommagée ou manquante. Si nécessaire, suivez ces étapes /instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas s'approcher de la machine.

5.5 PLACEZ LA MACHINE À LA

VERTICALE

Figure 12.

1. Retirez le collecteur d'herbe.

2. Tirez et tournez les molettes de poignée à 90°.

3. Pliez la poignée.

4. Tournez les molettes de poignée à 90° pour verrouiller la poignée en position.

5. Placez la machine à la verticale et assurez-vous que les supports touchent le sol.

Interrupteur de rangement La machine comporte un interrupteur de rangement qui

empêche son démarrage une fois en position de rangement.

Page 36

Français

Il est nécessaire de retirer la clé de sécurité et le packbatterie pour éviter un démarrage accidentel ou un usage sans autorisation. L'interrupteur de rangement ne remplace pas cette fonction.

6 DÉPANNAGE

Problème Cause possible Solution La poignée n'est

pas positionnée.

Les boulons sont mal engagés.

La machine ne démarre pas.

La machine ne tond pas l'herbe uniformément.

Le mulching de la machine est incorrect.

La machine est dure à pousser.

La capacité de la batterie est faible.

L'interrupteur à étrier est défectueux.

La clé de batterie n'est pas insérée.

L'herbe est difficile.

La hauteur de la lame est mal réglée.

Des touffes d'herbe mouillée adhèrent sur le carter.

L'insert mulching manque.

L'herbe est trop haute ou la lame est trop basse.

Le collecteur d'herbe et la lame ont du mal avec l'herbe épaisse.

Ajustez la hauteur de la poignée et assurezvous que les molettes et boulons sont correctement alignés.

Chargez le packbatterie.

Remplacez l'interrupteur à étrier.

Insérez la clé de batterie.

Examinez la zone de tonte.

Positionnez les roues plus haut.

Attendez que l'herbe sèche avant de tondre.

Installez l'insert mulching.

Augmentez la hauteur de lame.

Videz les touffes d'herbe du collecteur d'herbe.

Problème Cause possible Solution La machine pré-

sente des vibrations élevées.

La machine s'arrête pendant la tonte.

* Si vous ne trouvez aucune solution à ces problèmes, rendez-vous au centre d'entretien.

La lame est déséquilibrée et usée.

L'arbre du moteur est déformé.

La lame est trop basse.

Le pack-batterie est épuisé.

Des touffes d'herbe adhèrent sur le carter ou la lame.

La température de fonctionnement de la machine est trop élevée.

Remplacez la lame.

1. Arrêtez le moteur.

2. Retirez la clé de sécurité et le pack-batterie.

3. Déconnectez la source d'alimentation.

4. Recherchez les dommages.

5. Réparez la machine avant de la redémarrer.

Augmentez la hauteur de lame.

Chargez le packbatterie.

Retirez le packbatterie et observez le carter.

Refroidissez la machine.

7 DONNÉES TECHNIQUES

Tension 60 V Vitesse à vide 4000 /min Largeur de coupe 610 mm Hauteur de coupe 25 - 80 mm Vitesse autopropulsée 0,5 - 1,5 m/s Capacité de collecteur

d'herbe Poids (sans pack-batterie) 32,5 kg Niveau de pression

acoustique mesuré

60 L

LpA= 71,48 dB(A)

Page 37

Français

Niveau de puissance acoustique mesuré

Niveau de puissance acoustique garanti

Vibration < 2,5 m/s

Modèle de batterie P60B2/P60B4/P60B6

Modèle de chargeur P60UC

LwA= 91,48 dB(A)

= 93,18 dB(A)

wA.d

, K = 1,5

8 GARANTIE

(Les conditions générales complètes de la garantie se trouvent sur la page Web de Powerworks)

La garantie Powerworks est de 3 ans sur le produit et de 2 ans sur les batteries (usage de consommateur / privé) à compter de la date d'achat. Cette garantie couvre les défauts de fabrication. Un produit défaillant sous garantie peut être réparé ou remplacé. La garantie d'une unité qui a fait l'objet d'abus ou d'un usage différent de celui décrit dans le manuel du propriétaire peut être refusée. L'usure normale et les pièces d'usure ne sont pas couvertes par la garantie. La garantie du fabricant d'origine n'est pas affectée par toute garantie additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat, accompagné de sa preuve d'achat (reçu), afin de prétendre à la garantie.

DÉCLARATION DE CONFORMITÉ CE

Nom et adresse du fabricant :

Nom : Changzhou Globe Co., Ltd. Adresse : No. 65 (3-4) Xinggang Rd., Zhonglou

Zone, Changzhou 213101 Chine.

• est en conformité avec les dispositions pertinentes de la Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres Directives CE suivantes :

• 2014/30/UE (Directive CEM)

• 2000/14/CE (Directive Bruit) modifications

incluses (2005/88/CE)

En outre, nous déclarons que les (parties /clauses de) normes européennes harmonisées suivantes ont été appliquées :

• EN 60335-1, EN60335-2-77 ; EN 62233, EN ISO 3744 ; EN 55014-1 ; EN 55014-2, ISO 11094

Niveau de puissance acoustique mesuré :

Niveau de puissance acoustique garanti :

Méthode d'appréciation de la conformité selon l'Annexe VI/ Directive 2000/14/CE.

Type CE homologué selon 2000/14/CE : SGS United Kingdom Limited (0890).

Lieu et date : Changzhou, 20171207

Signature : Ted Qu, Directeur Qualité

91,48 dB(A)

93,18 dB(A)

Nom et adresse de la personne autorisée à compiler le dossier technique :

Nom : Peter Söderström Adresse : Propellergatan 1, 211 15 Malmö, Suède

Nous déclarons ici que le produit

Catégorie : Tondeuse à gazon Modèle : LMC406 Numéro de série : Voir étiquette de caractéristiques

Année de construction :

du produit Voir étiquette de caractéristiques

du produit

Page 38

Engels

1 Beschrijving................................. 39

1.1 Doel.......................................................... 39

1.2 Overzicht.................................................. 39

2 Veiligheid.....................................39

3 Installatie..................................... 39

3.1 Pak de machine uit...................................39

3.2 Vouw het onderste handvat open.............39

3.3 Installeer de bovenste handgreep ...........40

3.4 Installeer de grasopvanger.......................40

3.5 Plaats de snipper-stekker.........................40

3.6 Stel de meshoogte in................................40

3.7 Het accupack installeren.......................... 40

3.8 Verwijder het accupack............................ 40

4 Gebruik........................................40

4.1 Het gereedschap starten..........................40

4.2 Het gereedschap stoppen........................ 40

4.3 Automatische boost-functie...................... 41

4.4 Bedien het zelfaandrijvingssysteem......... 41

4.5 Maak de opvangzak leeg......................... 41

4.6 Gebruik op hellingen................................ 41

4.7 Gebruikstips............................................. 41

5 Onderhoud.................................. 41

5.1 Algemeen onderhoud...............................42

5.2 Smering.................................................... 42

5.3 Vervang het mes...................................... 42

5.4 Het gereedschap opbergen......................42

5.5 Zet het gereedschap overeind..................42

6 Probleemoplossing......................42

7 Technische gegevens................. 43

8 Garantie.......................................43

9 EG conformiteitsverklaring.......... 44

Page 39

Engels

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk grasmaaien. Het snijmes moet ongeveer evenwijdig aan de grond zijn. Alle vier de wielen moeten de grond raken terwijl u maait.

1.2 OVERZICHT

Afbeelding 1 - 12

Handgreep knop

Onderste handgreep

Beugel

Bovenste handgreep

Bout

Draaiknop

Grasopvanger

Snipper-stekker

Achterklep

Handgreep van de grasopvanger

Haak

Sleuf

Handgreep snipper-stekker

Koker

Hendel voor de hoogteaanpassing

Accuklep

Accuvak

Veiligheidssleutel

Accu-ontgrendelingsknop

Start-knop

Handgreep

Borgschakelaar

Hendel voor de zelfaandrijving

Snelheidsregelknop

Mes

Hout

Bevestigingsschroef

Sleutelafdekking

Tussenring

Staaf

Lipje

Opslagschakelaar

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u zich aan alle veiligheidsinstructies houdt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Vervang of maak geen accessoires die niet door de fabrikant worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin als u alle onderdelen hebt gemonteerd.

3.1 PAK DE MACHINE UIT

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor gebruik.

WAARSCHUWING

• Gebruik de machine niet als onderdelen beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u de machine niet gebruiken.

• Als de onderdelen beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

1. Open het pakket.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de doos.

4. Haal de machine uit de doos.

5. Voer de doos en verpakking af in overeenstemming met de plaatselijke voorschriften.

3.2 VOUW HET ONDERSTE HANDVAT

OPEN

Afbeelding 2.

1. Trek aan de hendelknoppen en draai ze 90°.

2. Vouw het onderste handvat open.

3. Plaats de hendelknoppen in één van de drie posities op de beugels.

4. Draai de hendelknoppen 90° totdat ze in de gaten van de beugels grijpen.

OPMERKING

Zorg ervoor dat de twee hendelknoppen zich in dezelfde positie bevinden.

WAARSCHUWING

Beschadig de kabels niet tijdens het uitklappen of inklappen van de handgreep.

Page 40

Engels

3.3 INSTALLEER DE BOVENSTE HANDGREEP

Afbeelding 3.

1. Breng de gaten van de bovenste handgreep in één

lijn met die van de onderste handgreep.

2. Steek de bouten door de gaten.

3. Draai de knoppen vast op de bouten.

4. Doe hetzelfde aan de andere kant.

3.4 INSTALLEER DE GRASOPVANGER

Afbeelding 4.

1. Verwijder de snipper-stekker.

2. Open de achterklep en houd deze vast.

3. Houd de grasopvanger vast aan de handgreep en

plaats de haken op de sleuven.

4. Sluit de achterklep.

3.5 PLAATS DE SNIPPER-STEKKER

Afbeelding 5.

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Duw de vergrendelingen aan elke zijde van de

handgreep snipper-stekker en plaats deze in de koker.

4. Bevestig de snipper-snipper-stekker in de koker

totdat de lipjes in de gaten achter het maaidek grijpen.

5. Sluit de achterklep.

3.6 STEL DE MESHOOGTE IN

De meshoogte van het gereedschap kan op verschillende hoogtes worden ingesteld.

Afbeelding 6.

1. Trek de instelhendel voor de hoogte naar achteren

om de hoogte van het mes te vergroten.

2. Trek de instelhendel voor de hoogte naar voren om

de hoogte van het mes te verminderen.

3.7 HET ACCUPACK INSTALLEREN

Afbeelding 7.

WAARSCHUWING

• Als het accupack of de lader is beschadigd, dient u het accupack of de lader te vervangen.

• Stop het gereedschap en wacht tot de motor stopt voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding van de accu en de lader op.

1. Open de deur voor de accu.

2. Breng de staafjes op het accupack in één lijn met de groeven op het accuvak-compartiment.

3. Duw het accupack in het accuvak-compartiment totdat het accupack op zijn plek vergrendelt.

4. Als u een klik hoort, is het accupack geïnstalleerd.

5. Sluit de deur voor de accu.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin steekt.

3.8 VERWIJDER HET ACCUPACK

Afbeelding 7.

1. Verwijder de veiligheidssleutel.

2. Open de deur voor de accu.

3. Houd de ontgrendelingsknop van de accu ingedrukt.

4. Verwijder het accupack uit het gereedschap.

4 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

4.1 HET GEREEDSCHAP STARTEN

Afbeelding 7 - 8.

1. Open de sleutelafdekking.

2. Plaats de veiligheidssleutel.

3. Druk de startknop en houd hem ingedrukt.

4. Terwijl u de startknop ingedrukt houdt, trekt u de borgschakelaar in de richting van de handgreep.

5. Laat de startknop los om het gereedschap te starten.

Zachte start Dit li-ion-gereedschap heeft een “zachte start”-functie. Als u het gereedschap start, loopt hij na ongeveer 3

seconden met volle snelheid.

OPMERKING

Als het gereedschap niet start, verwijdert u het accupack en controleert u de grasmaaier om ervoor te zorgen dat:

• er geen gras klem zit rondom het mes.

• het mes ongehinderd met de hand kan worden gedraaid.

4.2 HET GEREEDSCHAP STOPPEN

Afbeelding 8.

Page 41

Engels

1. Laat de borgschakelaar los om het gereedschap uit te schakelen.

WAARSCHUWING

Wacht totdat de messen volledig stoppen voordat u het gereedschap opnieuw start. Zet het gereedschap niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack nadat u klaar bent met de werkzaamheden.

4.3 AUTOMATISCHE BOOST-FUNCTIE

Wanneer het gereedschap hoog gras maait, wordt het toerental automatisch verhoogd om goede snijd- en opvangresultaten te behalen.

Wanneer het gereedschap teruggaat naar de gebruikelijke snijdomstandigheden gaat het toerental automatisch terug naar het standaard toerental om de werktijd te behouden.

4.4 BEDIEN HET

ZELFAANDRIJVINGSSYSTEEM

Afbeelding 8.

1. Start het gereedschap.

2. Terwijl u de borgschakelaar vasthoudt, drukt u de hendel voor de zelfaandrijving in de richting van de handgreep.

3. Houd de borgschakelaar en de hendel voor de zelfaandrijving gelijktijdig vast met de rechterhand.

4. Stel de snelheidsregelknop in met uw linkerhand.

• Druk de snelheidsregelknop in de richting van

het konijnensymbool om de snelheid te verhogen.

• Trek de snelheidsregelknop in de richting van

het schildpadsymbool om de snelheid te verlagen.

5. Laat de hendel van de zelfaandrijving los om het zelfaandrijvingssysteem uit te schakelen.

4.5 MAAK DE OPVANGZAK LEEG

Afbeelding 9.

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en maak hem los van de sleuven.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

4.6 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan 15°. Als u zich niet op uw gemak voelt, maai dan niet op een helling.

WAARSCHUWING

Houd een lage snelheid van het zelfaandrijvingssysteem als u op een helling maait.

• Ga niet omhoog en omlaag op een helling wanneer u over het vlak van de helling maait. Wees voorzichtig als u de richting op een helling verandert.

• Houd de gaten, sporen, stenen en andere verborgen voorwerpen waardoor u kunt vallen in de gaten. Verwijder alle obstakels zoals stenen en takken.

• Zorg voor een stabiele stand. Als u niet in balans bent, laat dan onmiddellijk de borgschakelaar los.

• Maai niet in de buurt van steile hellingen, sloten of taluds.

4.7 GEBRUIKSTIPS

• Probeer niet de werking van de startknop of veiligheidsschakelaar te overbruggen.

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik gras.

• Reinig de onderkant van de grasmaaier na elk gebruik. Verwijder grasresten, bladeren, verontreinigingen en ander vuil.

5 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras, bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

Page 42

Engels

LET OP!

Zorg dat de kunststof onderdelen niet in contact komen met remvloeistoffen, benzine of producten op basis van aardolie. Chemicaliën kunnen het kunststof beschadigen en het kunststof onbruikbaar maken.

LET OP!

Maak de kunststof behuizing of onderdelen niet schoon met agressieve oplosmiddelen of schoonmaakmiddelen.

5.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap

op beschadigingen, missende of los zittende onderdelen zoals schroeven, moeren, bouten en doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek. Gebruik geen water.

5.2 SMERING

Breng een voldoende hoeveelheid hoogwaardig smeermiddel aan op alle lagers. Bij normale bedrijfsomstandigheden is geen lagersmering meer nodig.

WAARSCHUWING

Smeer de wielcomponenten niet. Smering kan schade aan de wielcomponenten veroorzaken tijdens het gebruik.

5.3 VERVANG HET MES

Afbeelding 10 - 11.

WAARSCHUWING

Gebruik alleen goedgekeurde vervangende messen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het mes als u het mes aanraakt.

1. Schakel het gereedschap uit.

2. Zorg ervoor dat de messen volledig stoppen.

3. Verwijder de veiligheidssleutel en het accupack.

4. Draai het gereedschap op de zijkant.

5. Gebruik een stuk hout om te voorkomen dat het mes beweegt.

6. Verwijder de montageschroef en sluitring met een sleutel of contact.

7. Verwijder het mes.

8. Installeer het nieuwe mes. Zorg ervoor dat de twee staven in de gaten van het mes grijpen.

9. Plaats de sluitring en draai de bevestigingsschroef die u heeft verwijderd weer vast.

10. Doe hetzelfde bij het andere mes.

5.4 HET GEREEDSCHAP OPBERGEN

• Reinig het gereedschap vóór het opbergen.

• Zorg ervoor dat de motor niet heet is wanneer u het gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of beschadigde onderdelen heeft. Als het nodig is, voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het gereedschap kunnen komen.

5.5 ZET HET GEREEDSCHAP

OVEREIND

Afbeelding 12.

1. Verwijder de grasopvanger.

2. Trek aan de hendelknoppen en draai ze 90°.

3. Klap de greep naar beneden.

4. Draai de greepknoppen 90° om de greep te vergrendelen in deze positie.

5. Zet het gereedschap overeind en zorg ervoor dat de beugels de grond raken.

Opslagschakelaar Het gereedschap heeft een opslagschakelaar die

verhindert dat het gereedschap wordt gestart in de opslagpositie.

Het is noodzakelijk om de veiligheidssleutel en het accupack te verwijderen om onbedoeld starten of ongeoorloofd gebruik te voorkomen. De opslagschakelaar vervangt deze functie niet.

6 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

De handgreep bevindt zich niet op de juiste positie.

zaak De bouten zijn

niet correct bevestigd.

Oplossing

Pas de hoogte van de handgreep aan en zorg ervoor dat de knoppen en bouten goed zijn uitgelijnd.

Page 43

Engels

Probleem Mogelijke oor-

Het gereedschap start niet.

Het gereedschap maait het gras ongelijk.

Het gereedschap versnippert niet goed.

Het gereedschap laat zich moeilijk duwen.

Het gereedschap trilt sterk.

zaak De accu is bijna

leeg. De borgschake-

laar is defect. De accusleutel is

niet geplaatst. Het gazon is

ruw. De meshoogte is

niet goed ingesteld.

Natte grassnippers blijven aan het gereedschap kleven.

De snipper-stekker ontbreekt.

Het gras is te hoog of de meshoogte is te laag.

De grasopvanger en het mes slepen in dik gras.

Het mes is uit balans en versleten.

De motoras is verbogen.

Oplossing

Laad het accupack op.

Vervang de borgschakelaar.

Plaats de accusleutel.

Bekijk het maaigebied.

Verplaats de wielen naar een hogere positie.

Wacht totdat het gras droog is voordat u het maait.

Plaats de snipper-stekker.

Vergroot de meshoogte.

Verwijder het gemaaide gras uit de grasopvanger.

Vervang het mes.

1. Stop de motor.

2. Verwijder de veiligheidssleutel en het accupack.

3. Koppel de stroombron los.

4. Controleer op beschadigingen.

5. Repareer het gereedschap voordat u het opnieuw start.

Probleem Mogelijke oor-

Het gereedschap stopt tijdens het maaien.

* Als u de oplossing voor deze problemen niet kunt vinden, neem dan contact op met het servicecentrum.

zaak Het mes zit te

laag. Het accupack is

ontladen. Het gemaaide

gras blijft kleven aan het gereedschap of het mes.

Bedrijfstemperatuur van het gereedschap is te hoog.

Oplossing

Vergroot de meshoogte.

Laad de accu op.

Verwijder het accupack en controleer het gereedschap.

Laat het gereedschap afkoelen.

7 TECHNISCHE GEGEVENS

Spanning 60 V Snelheid zonder belasting 4000 /min Maaibreedte 610 mm Maaihoogte 25 - 80 mm Zelfaandrijving snelheid 0,5 - 1,5 m/s Grasopvangcapaciteit 60 L Gewicht ( zonder accu-

pack) Gemeten geluidsdrukni-

veau Gemeten geluidsvermo-

gensniveau Gewaarborgd geluidsver-

mogenniveau Trilling < 2,5 m/s2 , K = 1,5 Accumodel P60B2/P60B4/P60B6 Opladermodel P60UC

32,5 kg

LpA= 71,48 dB(A)

LwA= 91,48 dB(A)

= 93,18 dB(A)

wA.d

8 GARANTIE

(De volledige garantievoorwaarden zijn terug te vinden op de Powerworks website)

De Powerworks garantie bedraagt 3 jaar op het product en 2 jaar op batterijen (consument/privégebruik) vanaf de datum van aankoop. Deze garantie dekt fabricagefouten. Een defect product dat onder de garantie valt kan worden gerepareerd of vervangen. Een apparaat dat op andere manieren is misbruikt of op andere manieren is gebruikt dan beschreven in de

Page 44

Engels

gebruiksaanwijzing, kan worden uitgesloten van de garantie. Normale slijtage en aan slijtage onderhevige onderdelen vallen niet onder de garantie. De oorspronkelijke fabrieksgarantie wordt niet beïnvloed door enige aanvullende garantie die door een dealer of verkoper wordt geboden.

Een defect product moet worden geretourneerd naar het verkooppunt om aanspraak te maken op de garantie, samen met het aankoopbewijs (kassabon).

CONFORMITEITSVERKLARING

Naam en adres van de fabrikant:

Naam: Changzhou Globe Co., Ltd.

Adres: No. 65 (3-4) Xinggang Rd., Zhonglou

Naam en adres van de persoon bevoegd voor het samenstellen van het technisch bestand:

Naam: Peter Söderström

Adres: Propellergatan 1, 211 15 Malmö, Zweden

Wij verklaren hierbij dat het product

Categorie: Grasmaaier

Model: LMC406

Serienummer: Zie typeplaatje van product

Fabricagejaar: Zie typeplaatje van product

Zone, Changzhou 213101 China.

EG-typegoedkeuring volgens 2000/14/EG: SGS United Kingdom Limited (0890).

Plaats, datum: Changzhou, 20171207

Handtekening: Ted Qu, Directeur kwaliteit

• in overeenstemming is met de relevante bepalingen inzake de machinerichtlijn 2006/42/EG.

• in overeenstemming is met de bepalingen van de volgende EC-richtlijnen:

• 2014/30/EU (EMC-richtlijn)

• 2000/14/EC (geluidsrichtlijn) incl. aanpassingen

(2005/88/EC)

Wij verklaren tevens dat de volgende (delen/clausules van) Europese geharmoniseerde normen werden gebruikt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Gemeten geluidsvermogensniveau: 91,48 dB(A)

Gewaarborgd geluidsvermogensniveau:

Conformiteitsbeoordelingsmethode bij bijlage VI Richtlijn 2000/14/EC.

93,18 dB(A)

Page 45

Suomi

1 Kuvaus........................................ 46

1.1 Käyttötarkoitus..........................................46

1.2 Yleiskatsaus............................................. 46

2 Turvallisuus................................. 46

3 Asennus...................................... 46

3.1 Pura kone pakkauksesta..........................46

3.2 Taivuta alempi kahva auki........................46

3.3 Ylemmän kahvan asentaminen ............... 46

3.4 Ruohonkerääjän asentaminen................. 47

3.5 Silppuriosan asentaminen........................ 47

3.6 Terän korkeuden säätäminen...................47

3.7 Akun asentaminen....................................47

3.8 Akun irrottaminen..................................... 47

4 Käyttö.......................................... 47

4.1 Koneen käynnistäminen...........................47

4.2 Koneen pysäyttäminen.............................47

4.3 Automaattinen tehostustoiminto...............48

4.4 Itseveto-ominaisuuden käyttäminen.........48

4.5 Ruohonkerääjän tyhjentäminen................48

4.6 Rinteissä käyttäminen.............................. 48

4.7 Käyttövinkkejä.......................................... 48

5 Kunnossapito...............................48

5.1 Yleinen kunnossapito............................... 48

5.2 Voitelu...................................................... 49

5.3 Terän vaihtaminen....................................49

5.4 Koneen varastointi....................................49

5.5 Seiso koneen takana................................49

6 Vianmääritys................................49

7 Tekniset tiedot............................. 50

8 Takuu.......................................... 50

9 EU-

vaatimustenmukaisuusvakuutu

s...................................................50

Page 46

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden leikkaamiseen. Leikkuuterän on oltava suunnilleen maanpinnan suuntaisesti. Kaikkien neljän pyörän on kosketettava maata leikkaamisen aikana.

1.2 YLEISKATSAUS

Kuvat 1–12

Kahvan nuppi

Alempi kahva

Kiinnitin

Ylempi kahva

Pultti

Nuppi

Ruohonkerääjä

Silppuriosa

Takana oleva poistoluukku

Ruohonkerääjän kahva

Koukku

Lovi

Silppuriosan kahva

Poistokouru

Korkeuden säätövipu

Akkulokeron kansi

Akkulokero

Turva-avain

Akun vapautuspainike

Käynnistyspainike

Kahvatanko

Sankakytkin

Itsevetovipu

Nopeuden säätöpainike

Terä

Puu

Kiinnitysruuvi

Avaimen suojus

Välilevy

Tuki

Kieleke

Säilytyskytkin

2 TURVALLISUUS

VAROITUS

Varmista, että luet kaikki turvallisuusohjeet ja noudatat niitä.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Älä vaihda tai aseta lisävarusteita, joita valmistaja ei ole suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet koonnut kaikki osat.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota yhteys huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten mukaan.

3.2 TAIVUTA ALEMPI KAHVA AUKI

Kuva 2.

1. Vedä ja käännä kahvan nuppeja 90°.

2. Taivuta alempi kahva auki.

3. Kohdista kahvan nupit johonkin kolmesta asennosta kiinnittimessä.

4. Käännä kahvan nuppeja 90°, kunnes ne asettuvat kiinnittimen reikiin.

HUOMAA

Varmista, että kumpikin kahvan nuppi on samalla kohdalla.

VAROITUS

Älä vaurioita kaapeleita, kun taivutat kahvaa auki tai kiinni.

3.3 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 3.

Page 47

Suomi

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pultit reikien läpi.

3. Kiristä nupit pultteihin.

4. Tee sama toisella puolella.

3.4 RUOHONKERÄÄJÄN ASENTAMINEN

Kuva 4.

1. Poista silppuriosa.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja laita koukku lovien

päälle.

4. Sulje takana oleva poistoluukku.

3.5 SILPPURIOSAN ASENTAMINEN

Kuva 5.

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Paina kummallakin puolella silppuriosan kahvaa

olevia salpoja ja kiinnitä poistokouru.

4. Kiinnitä silppuriosa poistokouruun, kunnes ulokkeet

kiinnittyvät reikiin ruohonleikkurin kannen takana.

5. Sulje takana oleva poistoluukku.

3.6 TERÄN KORKEUDEN SÄÄTÄMINEN

Koneen terä voidaan säätää eri korkeuksiin.

Kuva 6.

1. Nosta terää vetämällä korkeuden säätövipua

taaksepäin.

2. Laske terää vetämällä korkeuden säätövipua

eteenpäin.

3.7 AKUN ASENTAMINEN

Kuva 7.

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai laturi.

• Pysäytä kone ja odota moottorin pysähtymistä ennen kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan ohjeet sekä noudata niitä.

1. Avaa akkulokeron kansi.

2. Kohdista akun ylösnousevat ulokkeet akkulokeron uriin.

3. Työnnä akkua akkulokeroon, kunnes akku lukittuu paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Sulje akkulokeron kansi.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turvaavaimen paikoilleen.

3.8 AKUN IRROTTAMINEN

Kuva 7.

1. Irrota turva-avain.

2. Avaa akkulokeron kansi.

3. Paina akun vapautuspainiketta ja pidä sitä painettuna.

4. Irrota akku koneesta.

4 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

4.1 KONEEN KÄYNNISTÄMINEN

Kuvat 7–8

1. Avaa avaimen suojus.

2. Aseta turva-avain.

3. Paina käynnistyspainiketta ja pidä sitä painettuna.

4. Samalla kun pidät käynnistyspainiketta vedä sankakytkintä kahvatangon suuntaan.

5. Käynnistä kone vapauttamalla käynnistyspainike.

Pehmeä käynnistys Tässä litiumioniakulla varustetussa koneessa

on ”pehmeä käynnistys”. Kun käynnistät koneen, se siirtyy täydelle nopeudelle

noin 3 sekunnin kuluttua.

HUOMAA

Jos kone ei käynnisty, irrota akku ja tarkista ruohonleikkurin kotelo, jotta:

• ruohoa ei ole tarttunut terään.

• terä pyörii vapaasti käsin pyöritettäessä.

4.2 KONEEN PYSÄYTTÄMINEN

Kuva 8.

1. Pysäytä kone vapauttamalla sankakytkin.

VAROITUS

Odota, kunnes terät ovat täysin pysähtyneet ennen koneen uudelleen käynnistämistä. Älä käynnistä ja sammuta konetta nopeasti peräkkäin.

Page 48

Suomi

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat työskentelyn.

4.3 AUTOMAATTINEN TEHOSTUSTOIMINTO

Kun koneella leikataan pitkää ruohoa, kierrosnopeus nousee automaattisesti, jotta saadaan hyvä leikkuu- ja keräilytulos.

Kun kone siirtyy takaisin normaaleihin leikkuuolosuhteisiin, kierrosnopeus palaa normaaliksi työnopeudeksi.

4.4 ITSEVETO-OMINAISUUDEN KÄYTTÄMINEN

Kuva 8.

1. Käynnistä kone.

2. Samalla kun pidät sankakytkintä vedä itsevetovipua

kahvatangon suuntaan.

3. Pidä sankakytkintä ja itsevetovipua samanaikaisesti

oikealla kädelläsi.

4. Säädä nopeudensäätöpainiketta vasemmalla

kädellä.

• Lisää nopeutta työntämällä nopeuden säätöpainiketta jäniksen kuvaa kohti.

• Pienennä nopeutta vetämällä nopeuden säätöpainiketta kilpikonnan kuvaa kohti.

5. Pysäytä itseveto vapauttamalla itsevetovipu.

4.5 RUOHONKERÄÄJÄN TYHJENTÄMINEN

Kuva 9.

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku

lovien päältä.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

4.6 RINTEISSÄ KÄYTTÄMINEN

VAROITUS

Älä leikkaa rinteissä, joiden kaltevuus on yli 15°. Jos rinteet huolestuttavat sinua, älä leikkaa rinteissä.

VAROITUS

Leikkaa rinteissä aina hitaalla itsevetonopeudella.

• Leikkaa ruoho rinteissä poikittain eikä koskaan ylös ja alas. Ole varovainen, kun vaihdat suuntaa rinteessä.

• Tarkkaile koloja, uria, kiviä ja piilossa olevia esteitä, joihin saatat kompastua. Poista kaikki esteet kuten kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon, vapauta sankakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten vierestä.

4.7 KÄYTTÖVINKKEJÄ

• Älä yritä ohittaa käynnistyspainikkeen tai sankakytkimen toimintaa.

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen käyttökerran jälkeen. Poista leikkuujätteet, lehdet, lika ja muut roskat.

5 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen kunnossapitotoimia.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten tuotteiden päästä kosketuksiin muoviosien kanssa. Kemikaalit voivat vaurioittaa muovia ja tehdä muovista käyttökelvottoman.

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita muoviseen runkoon tai muovisiin osiin.

5.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone kokonaisuudessaan vahingoittuneiden, puuttuvien

Page 49

Suomi

tai löystyneiden osien varalta, kuten ruuvit, mutterit, pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

5.2 VOITELU

Voitele kaikki laakerit riittävällä määrällä korkealaatuista voiteluainetta. Muuta laakereiden voitelua ei tarvita normaaleissa käyttöolosuhteissa.

VAROITUS

Älä voitele pyörien osia. Voitelu voi vaurioittaa pyörien osia käytön aikana.

5.3 TERÄN VAIHTAMINEN

Kuvat 10–11

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille, kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terät ovat täysin pysähtyneet.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa estämässä terän liikkeet.

6. Irrota kiinnitysruuvi ja aluslevy kiinto- tai holkkiavaimella.

7. Irrota terä.

8. Asenna uusi terä. Varmista, että kaksi tukea menevät terän reikiin.

9. Aseta välilevy ja kiristä poistamasi kiinnitysruuvi.

10. Tee sama toiselle terälle.

5.4 KONEEN VARASTOINTI

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, että moottori ei ole kuuma, kun laitat koneen varastoon.

• Varmista, ettei koneessa ole löystyneitä tai vaurioituneita osia. Mikäli tarpeen, suorita seuraavat vaiheet/ohjeet:

• Vaihda vaurioituneet osat.

• Kiristä pultit.

• Ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Varastoi konetta kuivassa paikassa.

• Varmista, että lapset eivät pääse lähelle konetta.

5.5 SEISO KONEEN TAKANA

Kuva 12.

1. Poista ruohonkerääjä.

2. Vedä ja käännä kahvan nuppeja 90°.

3. Taita kahva kokoon.

4. Käännä kahvan nuppeja 90°, jotta kahva lukittuu paikalleen.

5. Seiso koneen takana ja varmista, että kiinnittimet osuvat lattiaan.

Säilytyskytkin Koneessa on säilytyskytkin, joka estää tahattoman

käynnistymisen säilytysasennossa. Turva-avain ja akku on ehdottomasti poistettava

tahattoman käynnistymisen tai luvattoman käytön estämiseksi. Säilytyskytkin ei korvaa näitä toimenpiteitä.

6 VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu Kahva ei ole oi-

keassa asennossa.

Kone ei käynnisty.

Kone leikkaa ruohon epätasaisesti.

Laite ei silppua kunnolla.

Konetta on raskas työntää.

Pultteja ei ole asetettu oikein.

Akun varaus on vähäinen.

Sankakytkin on viallinen.

Akun avain ei ole paikoillaan.

Nurmikko on karkeaa.

Terän korkeutta ei ole asetettu oikein.

Märät leikkuujätteet tarttuvat koteloon.

Silppuamisosa puuttuu.

Ruoho on liian pitkää tai terä on liian matalalla.

Ruohonkerääjä ja terä laahautuvat tiheää ruohoa leikatessa.

Säädä kahvan korkeus ja varmista, että nupit ja pultit on kohdistettu oikein.

Lataa akku.

Vaihda sankakytkin.

Aseta akun avain paikoilleen.

Tarkista leikkuualue.

Siirrä pyörät korkeampaan asentoon.

Odota ruohon kuivumista ennen leikkaamista.

Asenna silppuamisosa.

Nosta terän korkeutta.

Tyhjennä leikkuujäte ruohonkerääjästä.

Page 50

Suomi

Ongelma Mahdollinen syy Ratkaisu

Kone tärisee kovasti.

Kone sammuu

leikkaamisen aikana.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä huoltoliikkeeseen.

TEKNISET TIEDOT

Jännite 60 V

Joutokäyntinopeus 4000 / min

Leikkuuleveys 610 mm

Leikkuukorkeus 25 - 80 mm

Itsevetonopeus 0,5 - 1,5 m/s

Ruohonkerääjän tilavuus 60 l

Paino (ilman akkua) 32,5 kg

Mitattu äänenpainetaso L

Mitattu äänentehotaso L

Taattu äänentehotaso L

Tärinä < 2,5 m/s2 , K = 1,5

Akun malli P60B2/P60B4/P60B6

Laturin malli P60UC

Terä on epätasapainossa tai kulunut.

Moottorin akseli on taipunut.

Terä on liian matalalla.

Akussa ei ole virtaa.

Leikkuujätteet tarttuvat koteloon tai terään.

Koneen käyttölämpötila on liian korkea.

= 71,48 dB(A)

= 91,48 dB(A)

wA.d

Vaihda terä.

1. Pysäytä moottori.

2. Irrota turvaavain ja akku.

3. Irrota virtalähde.

4. Tarkasta vauriot.

5. Korjaa kone ennen uudelleen käynnistämistä.

Nosta terän korkeutta.

Lataa akku.

Irrota akku koneesta ja tarkasta kotelo.

Anna koneen jäähtyä.

= 93,18 dB(A)

8 TAKUU

(Täydelliset takuuehdot löytyvät Powerworks verkkosivustolta)

. Powerworks Takuu tuotteelle on 3 vuotta ja akuille 2 vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen. Takuu kattaa valmistusvirheet. Takuun aikana viallinen tuote voidaan joko korjata tai vaihtaa. Laitteen, jota on käytetty väärin tai jota käytetään muulla tavoin kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan mitätöidä. Takuu ei korvaa normaalia kulumista tai kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

EUVAATIMUSTENMUKAISUUSVA KUUTUS

Valmistajan nimi ja osoite:

Nimi: Changzhou Globe Co., Ltd.

Osoite: No. 65 (3-4) Xinggang Rd., Zhonglou

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen tiedoston:

Nimi: Peter Söderström

Osoite: Propellergatan 1, 211 15 Malmö, Ruotsi

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri

Malli: LMC406

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset

• täyttää seuraavien muiden EU-direktiivien

Lisäksi vakuutamme, että seuraavia yhdenmukaistettuja eurooppalaisia standardeja (osia/artikloja) on käytetty:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Mitattu äänentehotaso: 91,48 dB (A)

Taattu äänentehotaso: 93,18 dB (A)

Zone, Changzhou 213101 Kiina.

vaatimukset.

vaatimukset:

• 2014/30/EU (EMC-direktiivi)

• 2000/14/EY (meludirektiivi) mukaan lukien muutokset (2005/88/EY)

3744; EN 55014-1; EN 55014-2, ISO 11094

Page 51

Suomi

Vaatimustenmukaisuuden arviointi on tehty direktiivin 2000/14/EY liitteen VI mukaisesti.

EY-tyyppihyväksyntä 2000/14/EY: SGS United Kingdom Limited (0890).

Paikka, päiväys: Changzhou, 20171207

Allekirjoitus: Ted Qu, Laatujohtaja

Page 52

Svenska

1 Beskrivning..................................53

1.1 Syfte......................................................... 53

1.2 Översikt.................................................... 53

2 Säkerhet...................................... 53

3 Installation................................... 53

3.1 Packa upp maskinen................................ 53

3.2 Vik ut den nedre delen av handtaget........53

3.3 Montera det övre handtaget .................... 53

3.4 Installera gräsuppsamlaren...................... 54

3.5 Installera kompostpluggen....................... 54

3.6 Ställa in höjden på kniven........................ 54

3.7 Montera batteripaketet............................. 54

3.8 Ta ut batteripaketet.................................. 54

4 Användning................................. 54

4.1 Starta maskinen....................................... 54

4.2 Stänga av maskinen.................................54

4.3 Automatisk boostfunktion......................... 55

4.4 Manövrera framdrivningssystemet........... 55

4.5 Tömma gräsuppsamlaren........................ 55

4.6 Klippa i sluttningar.................................... 55

4.7 Tips vid användning................................. 55

5 Underhåll..................................... 55

5.1 Allmänt underhåll......................................55

5.2 Smörjning................................................. 56

5.3 Byta ut kniven...........................................56

5.4 Förvara maskinen.....................................56

5.5 Ställ maskinen på högkant....................... 56

6 Felsökning................................... 56

7 Tekniska data.............................. 57

8 Garanti.........................................57

9 EG-försäkran om

överensstämmelse...................... 57

Page 53

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för icke-professionell gräsklippning. Kniven måste vara ungefär parallellt med marken. Alla fyra hjul måste vidröra marken under klippningen.

1.2 ÖVERSIKT

Figur 1–12

Handtagsratt

Nedre handtag

Fäste

Övre handtag

Bult

Ratt

Gräsuppsamlare

Kompostplugg

Bakre tömningsdörr

Gräsuppsamlarens handtag

Krok

Slits

Kompostpluggens handtag

Sidoutmatning

Höjdjusteringsspak

Batteridörr

Batterifack

Säkerhetsnyckel

Knapp för att lossa batteriet

Start-knapp

Handtagsstång

Säkerhetsbrytare

Framdrivningsspak

Hastighetsreglage

Kniv

Stöd av trä

Monteringsskruv

Nyckelkåpa

Distans

Stolpe

Flik

Förvaringsbrytare

2 SÄKERHET

VARNING

Se till att utföra/följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Byt inte ut eller använd inte tillbehör som inte rekommenderas av tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan alla delar monteras.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före användning.

VARNING

• Använd inte maskinen om någon del är skadad.

• Använd inte maskinen om någon del saknas.

• Om någon del är skadad eller saknas, kontakta servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen i förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Kassera lådan och förpackningsmaterialet enligt lokala regler.

3.2 VIK UT DEN NEDRE DELEN AV

HANDTAGET

Figur 2.

1. Dra och vrid handtagsrattarna 90°.

2. Vik upp den nedre delen av handtaget.

3. Placera handtagsrattarna i en av de tre lägena på fästena.

4. Vrid handtagsrattarna 90° tills de hakar i hålen i fästena.

NOTERA

Kontrollera att de två handtagsrattarna är i samma position.

VARNING

Skada inte kablarna när handtaget fälls in eller ut.

3.3 MONTERA DET ÖVRE

HANDTAGET

Figur 3.

Page 54

Svenska

1. Rikta in hålen i det övre handtaget och det lägre handtaget med varandra.

2. Sätt skruvarna i hålen.

3. Skruva fast rattarna på skruvarna.

4. Gör detta på bägge sidor.

3.4 INSTALLERA

GRÄSUPPSAMLAREN

Figur 4.

1. Avlägsna kompostpluggen.

2. Öppna den bakre utmatningsdörren och håll den.

3. Håll gräsuppsamlaren med handtaget och sätt krokarna över slitsarna.

4. Stäng den bakre utmatningsdörren.

3.5 INSTALLERA KOMPOSTPLUGGEN

Figur 5.

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsdörren och håll den.

3. Tryck på spärrarna på varje sida av kompostpluggens handtag och sätt i den i utmatningstratten.

4. Sätt i kompostpluggen i utmatningstratten tills spårstiften hakar i hålen bakom klippdäcket.

5. Stäng den bakre utmatningsdörren.

3.6 STÄLLA IN HÖJDEN PÅ KNIVEN

Maskinen kan ställas in på olika knivhöjder.

Figur 6.

1. Dra höjdjusteringsspaken bakåt för att öka knivhöjden.

2. Dra höjdjusteringsspaken framåt för att minska knivhöjden.

3.7 MONTERA BATTERIPAKETET

Figur 7.

VARNING

• Byt batteripaketet eller laddaren, om de är skadade.

• Stäng av maskinen och vänta tills motorn stannat innan du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och laddarens handbok.

1. Öppna batteriluckan.

2. Placera ribborna på batteripaketet i linje med ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Stäng batteriluckan.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.8 TA UT BATTERIPAKETET

Figur 7.

1. Ta ut säkerhetsnyckeln.

2. Öppna batteriluckan.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketet från maskinen.

4 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

4.1 STARTA MASKINEN

Figur 7–8.

1. Öppna nyckelkåpan.

2. Sätt i säkerhetsnyckeln.

3. Tryck på och håll in startknappen.

4. Samtidigt som startknappen hålls inne drar du säkerhetsbrytaren mot handtagsstången.

5. Släpp startknappen för att starta maskinen.

Soft-Start Denna litiumjonmaskin har en “soft-start”-funktion. När du startar maskinen når den maximal hastighet först

efter ungefär 3 sekunder.

NOTERA

Om maskinen inte startar, ta bort batteripacket och undersök klippdäcket för att säkerställa att:

• det inte finns gräs som blockerar kniven.

• du kan vrida kniven fritt för hand.

4.2 STÄNGA AV MASKINEN

Figur 8.

1. Släpp säkerhetsbrytaren för att stoppa maskinen.

VARNING

Vänta tills knivarna stoppar helt innan maskinen startas igen. Stäng inte av och sätt på maskinen snabbt.

Page 55

Svenska

VARNING

Avlägsna alltid säkerhetsnyckeln och batteripaketet efter att arbetet har avslutats.

4.3 AUTOMATISK BOOSTFUNKTION

När maskinen klipper högt gräs ökas varvtalet automatiskt för att bibehålla goda klipp- och uppsamlingsresultat.

När maskinen återgår till normala klippförhållanden återgår varvtalet automatiskt till standard för att hålla arbetstiden.

4.4 MANÖVRERA FRAMDRIVNINGSSYSTEMET

Figur 8.

1. Starta maskinen.

2. Samtidigt som säkerhetsbrytaren hålls inne skjuter

du framdrivningsspaken mot handtagsstången.

3. Håll in säkerhetsbrytaren och framdrivningsspaken

samtidigt med höger hand.

4. Justera hastighetsreglaget med vänster hand.

• Skjut hastighetsreglaget i riktning mot harfiguren för att öka hastigheten.

• Dra hastighetsreglaget i riktning mot sköldpaddsfiguren för att minska hastigheten.

5. Släpp framdrivningsspaken för att stoppa framdrivningssystemet.

4.5 TÖMMA GRÄSUPPSAMLAREN

Figur 9.

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsdörren och håll den.

5. Håll gräsuppsamlaren med handtaget och haka loss krokarna från slitsarna.

6. Stäng den bakre utmatningsdörren.

7. Töm gräsuppsamlaren.

4.6 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte i sluttningar med en lutning över 15°. Om du känner dig obekväm, klipp inte i en sluttning.

VARNING

Håll en låg självgående hastighet när du klipper i en sluttning.

• Gå inte upp- och nedför i en sluttning när du klipper i sidled i sluttningen. Var försiktig när du byter riktning i en sluttning.

• Kontrollera att det inte finns hål, hjulspår och stenar eller andra dolda objekt som kan göra att du ramlar. Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen, släpp säkerhetsbrytaren på en gång.

• Klipp inte nära lutningar, diken eller upphöjningar.

4.7 TIPS VID ANVÄNDNING

• Använd alltid startknappen eller säkerhetsbrytaren.

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje användning. Avlägsna klippt gräs, löv, smuts eller annat skräp.

5 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet ur maskinen innan underhåll utförs.

VARNING

Håll motorn och batteripaketet fria från gräs, löv och för mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade ämnen inte kommer i kontakt med plastdelarna. Kemikalier kan skada plasten och göra den oanvändbar.

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på plasthöljet eller komponenter.

5.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter skada, delar som saknas eller lösa delar som skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte vatten.

Page 56

Svenska

5.2 SMÖRJNING

Applicera tillräcklig mängd högvärdigt smörjmedel på alla lager. Mer smörjmedel på lagren behövs inte under normala driftvillkor.

VARNING

Smörj inte hjulkomponenterna. Smörjning kan orsaka skada på hjulkomponenterna under drift.

5.3 BYTA UT KNIVEN

Figur 10–11.

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att knivarna har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteripaketet.

4. Lägg maskinen på sidan.

5. Använd en träbit för att förhindra att kniven rör på sig.

6. Ta bort monteringsskruven och avståndsbrickan med en nyckel eller hylsa.

7. Avlägsna kniven.

8. Installera den nya kniven. Se till att de två stolparna hakar i hålen i kniven.

9. Sätt i avståndsbrickan och dra åt monteringsskruven som du tog bort.

10. Gör samma sak på den andra kniven.

5.4 FÖRVARA MASKINEN

• Rengör maskinen innan den ställs undan för förvaring.

• Kontrollera att motorn inte är varm när du ställer undan maskinen.

• Se till att maskinen inte har några lösa eller skadade delar. Följ dessa steg/instruktioner om det är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

1. Avlägsna gräsuppsamlaren.

2. Dra och vrid handtagsrattarna 90°.

3. Fäll ned handtaget.

4. Vrid handtagsrattarna 90° för att låsa handtaget i läget.

5. Ställ maskinen på högkant och se till att beslagen vidrör marken.

Förvaringsbrytare Maskinen är försedd med en förvaringsbrytare som

säkerställer att den inte kan startas i förvaringsläget. Det är nödvändigt att avlägsna säkerhetsnyckeln och

batteriet för att förhindra uppstart av misstag eller missbruk. Förvaringsbrytaren ersätter inte denna funktion.

6 FELSÖKNING

Problem Möjlig orsak Lösning Handtaget är

inte i position.

Maskinen startar inte.

Maskinen klipper gräs ojämnt.

Maskinen komposterar inte riktigt.

Det går trögt att köra maskinen framåt.

Bultarna är inte ihakade riktigt.

Batterikapaciteten är låg.

Säkerhetsbrytaren är trasig.

Batterinyckeln sitter inte i.

Gräsmattan är ojämn.

Knivhöjden är inte riktigt inställd.

Klippt vått gräs sitter fast på däcket.

Kompostpluggen saknas.

Gräset är för högt eller knivhöjden är för låg.

Gräsuppsamlaren och kniven drar in tjockt gräs.

Justera höjden på handtaget och se till att rattarna och bultarna är korrekt inriktade.

Ladda batteriet.

Byt ut säkerhetsbrytaren.

Sätt i batterinyckeln.

Undersök klippområdet.

Flytta hjulen till en högre position.

Vänta tills gräset har torkat innan det klipps.

Installera kompostpluggen.

Öka höjden på kniven.

Töm det klippta gräset från gräsuppsamlaren.

5.5 STÄLL MASKINEN PÅ HÖGKANT

Figur 12.

Page 57

Svenska

Problem Möjlig orsak Lösning

Maskinen vibrerar högt.

Maskinen stoppar under klippningen.

* Om du inte hittar en lösning på dessa problem, lämna in den i ett servicecenter.

TEKNISKA DATA

Spänning 60 V

Obelastad hastighet 4000 /min

Klippbredd 610 mm

Klipphöjd 25 - 80 mm

Framdrivningshastighet 0,5 - 1,5 m/s

Gräsuppsamlarens kapacitet

Vikt (utan batteripacket) 32,5 kg

Uppmätt ljudtrycksnivå L

Uppmätt ljudeffektnivå LwA= 91,48 dB(A)

Garanterad ljudeffektnivå L

Vibration < 2,5 m/s2, K = 1,5

Batterimodell P60B2/P60B4/P60B6

Kniven är obalanserad och utsliten.

Motoraxeln är böjd.

Knivhöjden är för låg.

Batteripaketet är urladdat.

Klippt gräs sitter fast på däcket eller kniven.

Maskinens drifttemperatur är för hög.

60 L

= 71,48 dB(A)

= 93,18 dB(A)

wA.d

Byt ut kniven.

1. Stoppa motorn.

2. Avlägsna säkerhetsnyckeln och batteripaketet.

3. Koppla bort strömkällan.

4. Kontrollera om det finns några skador.

5. Reparera maskinen innan den startas igen.

Öka höjden på kniven.

Ladda batteriet.

Ta ut batteripaketet och kontrollera däcket.

Låt maskinen svalna.

Laddarmodell P60UC

8 GARANTI

(Fullständiga garantivillkor återfinns på Powerworks webbplats)

Powerworks garanti gäller i 3 år för produkten och 2 år för batterierna (konsument-/privat bruk) räknat från inköpsdatum. Denna garanti gäller tillverkningsfel. En felaktig produkt som omfattas av garantin kan antingen repareras eller bytas ut. För en enhet som använts på fel sätt eller på andra sätt än som beskrivs i ägarens bruksanvisning kan krav enligt garantin komma att avvisas. Normalt slitage och slitdelar omfattas inte av garantin. Tillverkarens ursprungliga garanti påverkas inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten returneras till inköpsstället tillsammans med bevis på inköp (kvitto).

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: Changzhou Globe Co., Ltd.

Adress: No. 65 (3-4) Xinggang Rd., Zhonglou

Namn och adress till personen med behörighet att sammanställa den tekniska filen:

Namn: Peter Söderström

Adress: Propellergatan 1, 211 15 Malmö, Sverige

Härmed försäkras att produkten

Kategori: Gräsklippare

Modell: LMC406

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser

• är i överensstämmelse med bestämmelserna i

Dessutom försäkrar vi att följande (delar/klausuler av) europeiska harmoniserade standarder har använts:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO

Zone, Changzhou 213101, Kina.

i Maskindirektivet 2006/42/EG.

följande EG-direktiv:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EG (Bullerdirektivet) inkl. ändringar (2005/88/EG)

3744; EN 55014-1; EN 55014-2, ISO 11094

Page 58

Svenska

Uppmätt ljudeffektnivå: 91,48 dB(A)

Garanterad ljudeffektnivå: 93,18 dB(A)

Metod för överensstämmelsebedömning till Bilaga VI i direktiv 2000/14/EG.

EG-typgodkännande enligt 2000/14/EG: SGS United Kingdom Limited (0890).

Ort, datum: Changzhou, 20171207

Signatur: Ted Qu, Kvalitetschef

Page 59

Norsk

1 Beskrivelse.................................. 60

1.1 Formål...................................................... 60

1.2 Oversikt.................................................... 60

2 Sikkerhet..................................... 60

3 Installasjon.................................. 60

3.1 Utpakking av maskinen............................ 60

3.2 Fold ut nedre håndtak.............................. 60

3.3 Installer øvre håndtak ..............................60

3.4 Installer oppsamleren............................... 61

3.5 Installer biopluggen.................................. 61

3.6 Still inn knivbladets høyde........................61

3.7 Installering av batteripakken.....................61

3.8 Ta ut batteripakken...................................61

4 Betjening..................................... 61

4.1 Starte maskinen....................................... 61

4.2 Stopp maskinen........................................61

4.3 Automatisk boost-funksjon....................... 62

4.4 Betjene det selvdrevne systemet............. 62

4.5 Tøm oppsamleren.................................... 62

4.6 Betjening i skråninger...............................62

4.7 Tips for bruk............................................. 62

5 Vedlikehold..................................62

5.1 Generelt vedlikehold.................................63

5.2 Smøring....................................................63

5.3 Bytte knivblad........................................... 63

5.4 Sette bort maskinen til oppbevaring......... 63

5.5 Plasser maskinen på enden..................... 63

6 Problemløsning........................... 63

7 Tekniske data.............................. 64

8 Garanti.........................................64

9 EF-samsvarserklæring................ 64

Page 60

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på plenklipping til husholdninger. Knivbladet må være omtrent parallelt med bakken. All fire hjul må berøre bakken når du kjører gressklipperen.

1.2 OVERSIKT

Figur 1 - 12

Gripeknott

Nedre håndtak

Konsoll

Øvre håndtak

Bolt

Knott

Oppsamler

Bioplugg

Bakre utkastluke

Håndtak til oppsamler

Krok

Spor

Håndtak til bioplugg

Utkast

Høydejusteringsspak

Batteriluke

Batteriholder

Sikkerhetsnøkkel

Utløserknapp til batteri

Startknapp

Håndtak

Koplingshendel

Selvdrevet spak

Hastighetsknapp

Knivblad

Trestykke

Monteringsskrue

Nøkkeldeksel

Mellomlegg

Stolpe

Tapp

Lagringsbryter

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken

3 INSTALLASJON

ADVARSEL

Tilbehør må ikke endres eller brukes dersom dette ikke blir anbefalt av produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du har montert alle delene.

3.1 UTPAKKING AV MASKINEN

ADVARSEL

Sørg for at maskinen monteres på korrekt måte før du benytter den.

ADVARSEL

• Er noen av delene ødelagt, må du ikke bruke maskinen.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt servicesenteret.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover og regler.

3.2 FOLD UT NEDRE HÅNDTAK

Figur 2:

1. Dra og drei på håndtaket 90°.

2. Fold ut nedre håndtak.

3. Sett gripeknottene i en av tre posisjoner på konsollene.

4. Drei på gripeknottene 90° til de kommer i inngrep med hullene på konsollene.

MERK

Pass på at de to gripeknottene er i samme posisjon.

ADVARSEL

Unngå å skade ledningene når du folder håndtaket inn eller ut.

3.3 INSTALLER ØVRE HÅNDTAK

Figur 3:

1. Juster hullene i øvre og nedre håndtak så de er på linje.

Page 61

Norsk

2. Sett skruene inn i hullene.

3. Stram til knottene på skruene.

4. Gjenta operasjonen på den andre siden.

3.4 INSTALLER OPPSAMLEREN

Figur 4.

1. Ta ut biopluggen.

2. Åpne luken til bakre utkast og hold den oppe.

3. Ta tak i oppsamlerhåndtaket og sett krokene på over sporene.

4. Lukk luken til bakre utkast.

3.5 INSTALLER BIOPLUGGEN

Figur 5.

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Skyv låsene på hver side av bioplugghåndtaket og plasser det i utløpsrøret.

4. Fest biopluggen i utløpsrøret til tappene går i inngrep med hullene bak klippeaggregatet.

5. Lukk luken til bakre utkast.

3.6 STILL INN KNIVBLADETS HØYDE

Maskinen kan stilles inn med ulike høyder på knivbladet.

Figur 6.

1. Dra høydejusteringsspaken bakover for å øke høyden på knivbladet.

2. Dra høydejusteringsspaken forover for å redusere høyden på knivbladet.

3.7 INSTALLERING AV

BATTERIPAKKEN

Figur 7.

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne byttes ut.

• Stans maskinen og vent til motoren har stoppet helt før du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og laderhåndboken.

1. Åpne batterilokket.

2. Sørg for at rillene i batteripakken er på linje med innhakkene på batteriholderen.

3. Skyv batteripakken inn i batteriholderen til batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken riktig installert.

5. Lukk batterilokket.

MERK

Motoren starter bare når du har satt inn sikkerhetsnøkkelen.

3.8 TA UT BATTERIPAKKEN

Figur 7.

1. Ta ut sikkerhetsnøkkelen.

2. Åpne batterilokket.

3. Skyv og hold på utløserknappen til batteriet.

4. Ta batteripakken ut av maskinen.

4 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

4.1 STARTE MASKINEN

Figur 7 – 8.

1. Åpne nøkkeldekselet.

2. Sett inn sikkerhetsnøkkelen.

3. Skyv og hold på startknappen.

4. Mens du holder startknappen, drar du i koplingshendelen i retning håndtaket.

5. Slipp utløserknappen for å starte maskinen.

Mykstart Denne Li-ion-maskinen har en "mykstartsfunksjon". Når du starter maskinen, går den opp til full hastighet

etter ca. 3 sekunder.

MERK

Hvis maskinen ikke starter, tar du ut batteripakken og undersøker dekket til gressklipperen for å forsikre deg om at:

• gress ikke har satt seg fast på knivbladet.

• knivbladet kan beveges fritt med hånden.

4.2 STOPP MASKINEN

Figur 8.

1. Slipp koplingshendelen for å stanse maskinen.

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter maskinen på nytt. Unngå å slå maskinen raskt av og på igjen.

Page 62

Norsk

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du er ferdig med arbeidet.

4.3 AUTOMATISK BOOST-FUNKSJON

Når maskinen klipper høyt gress, økes omdreiningstallet automatisk for å opprettholde gode klippe- og oppsamlingsresultater.

Når maskinen går tilbake til vanlige klippeforhold, går omdreiningstallet automatisk tilbake til standard rpm./ min. for å vedlikeholde arbeidstid.

4.4 BETJENE DET SELVDREVNE SYSTEMET

Figur 8.

1. Start maskinen.

2. Mens du holder koplingshendelen, skyver du den

selvdrevne spaken i retning håndtaket.

3. Hold koplingshendelen og den selvdrevne spaken

samtidig med høyre hånd.

4. Juster hastighetsknappen med venstre hånd.

• Skyv hastighetsknappen i retning haresymbolet for å øke hastigheten.

• Skyv hastighetsknappen i retning skilpaddesymbolet for å minske hastigheten.

5. Slipp den selvdrevne spaken for å stoppe det selvdrevne systemet.

4.5 TØM OPPSAMLEREN.

Figur 9.

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av sporene.

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

ADVARSEL

Sett maskinen på lav hastighet når du klipper gress i en skråning.

• Ikke gå rett opp og ned en skråning når du bruker gressklipperen. Vær forsiktig når du skifter retning i en skråning.

• Vær på utkikk etter hull, hjulspor, steiner og andre skjulte objekter som kan få deg til å falle. Fjern alle hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen, må du slippe koplingshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter, grøfter eller fyllinger.

4.7 TIPS FOR BRUK

• Ikke forsøk å overstyre driften av startknappen eller dødmannsknappen.

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

• Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy skjæreavstand ved klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har brukt den. Fjern gressavklipp, blader, skitt og annet rusk.

5 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

4.6 BETJENING I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med en helling på mer enn 15°. Hvis du ikke føler deg komfortabel med det, skal du ikke klippe gress i skråninger.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte substanser komme i kontakt med plastdeler. Kjemikalier kan skade plasten og gjøre den umulig å reparere.

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler på plasthus eller deler.

Page 63

Norsk

5.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det har skader, mangler eller løse deler, for eksempel skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av vann.

5.2 SMØRING

Bruk tilstrekkelig mengde med smøreolje av høy kvalitet til alle kulelagre. Det er ikke nødvendig med ytterligere smøring under normale driftsforhold.

ADVARSEL

Ikke smør hjulkomponentene. Smøring kan forårsake skade på hjulkomponentene når maskinen er i bruk.

5.3 BYTTE KNIVBLAD

Figur 10 – 11.

ADVARSEL

Bruk bare godkjente reserveblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladene har stoppet helt opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Bruk et trestykke for å hindre at knivbladet beveger seg.

6. Ta ut monteringsskruen og avstandsstykket ved hjelp av en unbrakonøkkel eller pipenøkkel.

7. Ta av knivbladet.

8. Installer det nye knivbladet. Pass på at de to stolpene kommer i inngrep med hullene i bladet.

9. Sett inn avstandsstykket og stram til monteringsskruen som du fjernet.

10. Gjenta operasjonen på det andre bladet.

5.4 SETTE BORT MASKINEN TIL

OPPBEVARING

• Rengjør maskinen før den settes til oppbevaring.

• Pass på at motoren ikke er varm når du stuer vekk maskinen.

• Pass på at maskinen ikke har løse eller ødelagte deler. Hvis nødvendig, følg disse instruksjonene:

• Bytt ødelagte deler.

• Stram til skruene.

• Ta kontakt med et godkjent servicesenter.

• Oppbevar maskinen på et tørt sted.

• Pass på at barn ikke kommer i nærheten av maskinen.

5.5 PLASSER MASKINEN PÅ ENDEN

Figur 12.

1. Ta ut oppsamleren.

2. Dra og drei på håndtaket 90°.

3. Brett ned håndtaket.

4. Vri håndtaksknottene 90° for å låse håndtaket på plass.

5. Plasser maskinen på enden og sørg for at brakettene berører gulvet.

Lagringsbryter Maskinen har en lagringsbryter som forhindrer oppstart i

lagringsposisjon. Det er nødvendig å fjerne sikkerhetsnøkkelen og

batteripakken for å forhindre utilsiktet oppstart eller uautorisert bruk. Lagringsbryteren erstatter ikke denne funksjonen.

6 PROBLEMLØSNING

Problem Mulig årsak Løsning Håndtaket står

ikke i riktig posisjon.

Maskinen vil ikke starte.

Maskinen klipper gresset ujevnt.

Maskinen strør ikke løv og avklipp på en ordentlig måte.

Skruene er ikke satt riktig inn.

Det er lite strøm på batteriet.

Koplingshendelen er defekt.

Batterinøkkelen er ikke satt inn.

Plenen er ujevn. Undersøk klip-

Høyden på knivbladet er ikke stilt inn riktig.

Vått gressavklipp klistrer seg til dekket.

Biopluggen mangler.

Reguler høyden på håndtaket, og pass på at knotter og skruer er justert i forhold til hverandre.

Lad opp batteripakken.

Bytt koplingshendelen.

Sett inn batterinøkkelen.

peområdet. Flytt hjulene til

en høyere stilling.

Vent til gresset har tørket opp før du klipper det.

Installer biopluggen.

Page 64

Norsk

Problem Mulig årsak Løsning

Maskinen er hard å skyve på.

Maskinen vibrerer mye.

Gresset er for høyt eller høyden på knivbladet er for lavt.

Oppsamleren og knivbladet dras bortover i tykt gress.

Knivbladet er ubalansert og slitt.

Motorakselen er bøyd.

Maskinen stopper under klipping.

* Hvis du ikke finner løsningen på problemene, kontakt servicesentret.

TEKNISKE DATA

Spenning 60 V

Hastighet uten belastning 4000 /min

Kuttebredde 610 mm

Kuttehøyde 25 - 80 mm

Selvdrevet hastighet 0,5 - 1,5 m/s

Knivbladet står for lavt.

Batteripakken er utladet.

Gressavklipp klistrer seg på dekket eller knivbladet.

Driftstemperaturen til maskinen er for høy.

Øk høyden på knivbladet.

Tøm oppsamleren for gressavklipp.

Bytt knivbladet.

1. Stopp motoren.

2. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

3. Koble strømledningen fra stikkontakten.

4. Sjekk om det finnes skader.

5. Reparer maskinen før du starter den igjen.

Øk høyden på knivbladet.

Lad opp batteripakken.

Ta ut batteripakken og kontroller dekket.

La maskinen avkjøles.

Kapasitet på oppsamler 60 L

Vekt (uten batteripakke) 32,5 kg

Målt lydtrykknivå L

Målt lydeffektnivå LwA= 91,48 dB (A)

Garantert lydeffektnivå L

Vibrasjon < 2,5 m/s

Batterimodell P60B2/P60B4/P60B6

Ladermodell P60UC

= 71,48 dB (A)

= 93,18 dB (A)

wA.d

, K = 1,5

8 GARANTI

(Du finner alle garantivilkår og -betingelser på Powerworks nettsiden)

Garantien Powerworks er 3 år for produktet, og 2 år for batterier (forbruker / privat bruk) fra kjøpsdatoen. Denne garantien dekker produksjonsfeil. Et defekt produkt under garanti kan enten repareres eller erstattes. Garantier som er misbrukt eller brukt på andre måter enn som beskrevet i brukerhåndboken kan ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke av garantien. Den originale produsentgarantien påvirkes ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å kreve garanti, sammen med kjøpsbevis (kvittering).

EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn: Changzhou Globe Co., Ltd.

Adresse: No. 65 (3-4) Xinggang Rd., Zhonglou

Navn og adresse til person med autorisasjon til å utarbeide teknisk fil:

Navn: Peter Söderström

Adresse: Propellergatan 1, 211 15 Malmö, Sweden

Vi erklærer herved at produktet

Kategori: Gressklipper

Modell: LMC406

Serienummer: Se typeetikett på produkt

Konstruksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i

Zone, Changzhou 213101, Kina.

maskindirektivet 2006/42/EC.

følgende EC-direktiver:

• 2014/30/EU (EMC-direktivet)

Page 65

• 2000/14/EC (Støydirektivet) inkl. endringer (2005/88/EC)

I tillegg erklærer vi at følgende (deler/paragrafer i) de harmoniserte EU-standardene har vært brukt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Målt lydeffektnivå: 91,48 dB(A)

Garantert lydeffektnivå: 93,18 dB(A)

Metode for samsvarsvurdering for Annex VI, direktiv 2000/14/EC.

EC-typegodkjenning til 2000/14/EC: SGS United Kingdom Limited (0890).

Norsk

Sted, dato: Changzhou, 20171207

Signatur: Ted Qu, Kvalitetsdirektør

Page 66

Dansk

1 Beskrivelse.................................. 67

1.1 Formål...................................................... 67

1.2 Oversigt.................................................... 67

2 Sikkerhed.................................... 67

3 Installation................................... 67

3.1 Pak maskinen ud......................................67

3.2 Træk det nederste håndtag ud.................67

3.3 Monter det øverste håndtag .................... 67

3.4 Monter græsfangeren...............................68

3.5 Sæt indsatsen til dækningsmateriale

på plads....................................................68

3.6 Indstil af klingens højde............................68

3.7 Sæt batteripakken i.................................. 68

3.8 Fjern batteripakken...................................68

4 Betjening..................................... 68

4.1 Start maskinen......................................... 68

4.2 Stop maskinen..........................................68

4.3 Automatisk boost-funktion........................ 69

4.4 Brug af det selvkørende system...............69

4.5 Tøm græsfangeren...................................69

4.6 Brug af græsslåmaskinen på skråninger..69

4.7 Tips til brug...............................................69

5 Vedligeholdelse........................... 69

5.1 Generel vedligeholdelse...........................70

5.2 Smøring....................................................70

5.3 Skift klingen.............................................. 70

5.4 Opbevaring af maskinen.......................... 70

5.5 Stil maskinen på højkant.......................... 70

6 Fejlfinding.................................... 70

7 Tekniske data.............................. 71

8 Garanti.........................................71

9 EF-

overensstemmelseserklæring..... 71

Page 67

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til, at slå græsset til private hjem. Klingen skal ca. være parallelt med jorden. Alle fire hjul skal røre jorden, når græsset slås.

1.2 OVERSIGT

Figur 1 - 12

Håndtagsknop

Nedre håndtag

Beslag

Øvre håndtag

Bolt

Spændeknop

Græsfanger

Indsats til jorddækningsmateriale

Låge til bagudkast

Håndtag til græsfanger

Krog

Rille

Håndtag til indsats til jorddækningsmateriale

Bagudkast

Højdejusteringshåndtag

Batteridæksel

Batterirum

Sikkerhedsnøgle

Knap til frigørelse af batteri

Startknap

Håndtag

Afbryder

Håndtag til træk på hjul

Hastighedsknap

Klinge

Træ

Monteringsskrue

Nøgledæksel

Afstandsstykke

Styretap

Lukketap

Opbevaringskontakt

2 SIKKERHED

ADVARSEL

Sørg for, at følge/overholde alle sikkerhedsanvisninger.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Produktet må ikke ændres, og eventuelt tilbehør, der ikke anbefales af fabrikanten, må ikke anvendes.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i produktet, før alle delene er samlet.

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis nogle dele er beskadige, må maskinen ikke bruges.

• Hvis du ikke har alle delene, må maskinen ikke bruges.

• Hvis nogle dele er beskadiget eller mangler, skal du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse med lokale bestemmelser.

3.2 TRÆK DET NEDERSTE HÅNDTAG

Figur 2.

1. Træk i drejehåndtagene og drej dem 90°.

2. Fold det nederste håndtag ud.

3. Sæt drejehåndtagene i en af de tre indstillinger på beslagene.

4. Drej drejehåndtagene 90°, indtil de sidder i hullerne i beslagene.

BEMÆRK

Sørg for, at de to drejehåndtag er i samme indstilling.

ADVARSEL

Undgå, at beskadige kablerne, når du folder håndtaget ind og ud.

3.3 MONTER DET ØVERSTE

HÅNDTAG

Figur 3.

Page 68

Dansk

1. Sæt hullerne på det øverste håndtag sammen med hullerne i det nederste håndtag.

2. Stik boltene gennem hullerne.

3. Spænd spændeknoppen på boltene.

4. Gør det samme på den anden side.

3.4 MONTER GRÆSFANGEREN

Figur 4.

1. Fjern proppen.

2. Åbn lågen til bagudkastet, og hold den.

3. Hold græsfangeren i håndtaget, og sæt kroge i de dertil beregnede sprækker.

4. Luk lågen til bagudkastet.

3.5 SÆT INDSATSEN TIL

DÆKNINGSMATERIALE PÅ PLADS

Figur 5.

1. Fjern græsfangeren.

2. Åbn lågen til bagudkastet, og hold den.

3. Skub til palerne på hver side af indsatsen til jorddækningsmateriale, og sæt den på plads i bagudkastet.

4. Skub indsatsen til jorddækningsmateriale ind i bagudkastet, indtil tappene klikker på plads i

hullerne bag klippeaggregatet.

5. Luk lågen til bagudkastet.

3.6 INDSTIL AF KLINGENS HØJDE

Klingen på maskinen kan indstilles til forskellige højder.

Figur 6.

1. Træk højdejusteringshåndtaget bagud for, at hæve klingehøjden.

2. Tryk højdejusteringshåndtaget fremad for, at sænke klingehøjden.

3.7 SÆT BATTERIPAKKEN I

Figur 7.

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før du sætter batteriet i eller tager det ud.

• Læs, bliv fortrolig med og følg anvisningerne i vejledningen til batteri og oplader.

1. Åbn lågen til batterirummet.

2. Flugt de hævede ribber på batteripakken med rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Luk lågen til batterirummet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.8 FJERN BATTERIPAKKEN

Figur 7.

1. Tag sikkerhedsnøglen ud.

2. Åbn batteridækslet.

3. Hold batteriudløserknappen nede.

4. Tag batteripakken ud af maskinen.

4 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

4.1 START MASKINEN

Figur 7-8.

1. Åbn nøgledækslet.

2. Sæt sikkerhedsnøglen i.

3. Hold startknappen nede.

4. Mens du holder startknappen nede, skal du trække afbryderen i retning af håndtaget.

5. Slip startknappen, for at starte maskinen.

Blød start Denne li-ion-maskine har en "blød startfunktion". Når du starter maskinen, sættes hastigheden helt op

efter ca. 3 sekunder.

BEMÆRK

Hvis maskinen ikke starter, skal du fjerne batteripakken og undersøge klippeaggregatet for at sikre, at:

• der ikke sidder græs fast på klingen

• klingen kan drejes frit med hånden.

4.2 STOP MASKINEN

Figur 8.

1. Slip afbryderen, for at stoppe maskinen.

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter maskinen igen. Maskinen må ikke slukkes og tændes lige efter hinanden.

Page 69

Dansk

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er færdig med at bruge maskinen.

4.3 AUTOMATISK BOOST-FUNKTION

Når maskinen slår højt græs, øges omdrejningstallet automatisk for at få gode klippe- og opsamlingsresultater.

Når maskinen igen klipper græs i normal højde, går omdrejningstallet automatisk tilbage til det normale omdrejningstal for at holde arbejdstiden.

4.4 BRUG AF DET SELVKØRENDE SYSTEM

Figur 8.

1. Start maskinen.

2. Mens du holder afbryderen, skal du trykke

håndtaget til træk på hjulene mod håndtaget.

3. Hold i afbryderen og håndtaget til træk på hjulene

på samme tid med højre hånd.

4. Justér hastighedsknappen med venstre hånd.

• Tryk hastighedsknappen mod kanin-symbolet for at øge hastigheden.

• Træk hastighedsknappen mod skildpaddesymbolet for at reducere hastigheden.

5. Slip håndtaget til træk på hjul, for at afbryde træksystemet.

4.5 TØM GRÆSFANGEREN

Figur 9.

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudkastet, og hold den.

5. Hold græsfangeren i håndtaget, og tag krogene ud af sprækkerne.

6. Luk lågen til bagudkastet.

7. Tøm græsfangeren.

4.6 BRUG AF GRÆSSLÅMASKINEN

PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over 15°. Hvis du ikke er sikker på, hvordan en skråning skal klippes, skal du ikke klippe skråningen.

ADVARSEL

Hold en lav selvkørende hastighed, når du slår græs på en skråning.

• Gå ikke op og ned, når græsset på en skråning slås. Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten og andre skjulte genstande, som du kan falde over. Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du kommer ud af balance, skal du straks slippe afbryderen.

• Undgå, at slå græs i nærheden af lodrette klippesider, grøfter og dæmninger.

4.7 TIPS TIL BRUG

• Prøv ikke at omgå startknappens eller sikkerhedskontaktens funktion.

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under drejende dele.

• Hold udkastet rent.

• Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug. Fjern græs, blade, snavs og andet skidt.

5 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede materialer røre ved plastdelene. Kemikalier kan forårsage skader på plastik, og gøre den ubrugelig.

FORSIGTIG

Brug ikke stærke opløsningsmidler eller rengøringsmidler på plastikkabinettet eller komponenterne.

Page 70

Dansk

5.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for beskadigede, manglende eller løse dele, såsom skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

5.2 SMØRING

Påfør en tilstrækkelig mængde højkvalitetssmøremiddel på alle lejer. Under normale driftsforhold, kræves der ikke yderligere lejesmøring.

ADVARSEL

Smør ikke hjuldelene. Smøring kan beskadige hjuldelene under drift.

5.3 SKIFT KLINGEN

Figur 10-11.

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen, når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Tag sikkerhedsnøglen og batteripakken ud.

4. Vend maskinen om på siden.

5. Sæt klingen i spænd med et stykke træ, så den ikke drejer rundt.

6. Fjern monteringsskruen og afstandsstykket med en skruenøgle eller topnøgle

7. Tag klingen af.

8. Sæt den nye klinge på. Sørg for, at de to tapper passer ind i hullerne i klingen.

9. Sæt afstandsstykket ind, og stram monteringsskruen, som du tog ud før.

10. Foretag det samme med den anden klinge.

5.4 OPBEVARING AF MASKINEN

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når maskinen stilles væk.

• Sørg for, at maskinen ikke har løse eller beskadigede dele. Hvis nødvendigt, skal du udføre disse trin/instruktioner:

• Udskift de beskadigede dele.

• Spænd boltene.

• Forhør dig hos en person på et autoriseret servicecenter.

• Opbevar maskinen på et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af maskinen.

5.5 STIL MASKINEN PÅ HØJKANT

Figur 12.

1. Fjern græsfangeren.

2. Træk i håndtagsknopperne og drej dem 90°.

3. Fold håndtaget ned.

4. Drej håndtagsknopperne 90° for at låse håndtaget i stillingen.

5. Stil maskinen på højkant, og sørg for at beslagene berører underlaget.

Opbevaringskontakt Maskinen har en opbevaringskontakt, der hindrer, at

maskinen starter under opbevaring. Det er nødvendigt at fjerne sikkerhedsnøglen og

batteripakken for at hindre utilsigtet start eller uautoriseret benyttelse. Opbevaringskontakten erstatter ikke denne funktion.

6 FEJLFINDING

Problem Mulig årsag Løsning Håndtaget er

ikke på plads.

Maskinen starter ikke.

Maskinen slår græsset ujævnt.

Maskinen slår ikke græsset ordentligt.

Boltene er ikke strammet ordentligt.

Batteriniveauet er lavt.

Afbryderen er defekt.

Batteri-nøglen er ikke sat i.

Plænen er ru. Undersøg græ-

Klingehøjden er ikke indstillet korrekt.

Vådt græs har sat sig fast på klippeaggregatet.

Proppen mangler.

Juster håndtagets højde og sørg for, at spændeknopperne og boltene strammes ordentligt.

Oplad batteriet.

Skift afbryderen.

Sæt batterinøglen i.

sområdet, der skal slås.

Sæt hjulene højere op.

Vent med at slå græsset indtil det er tørt.

Sæt proppen på.

Page 71

Dansk

Problem Mulig årsag Løsning

Maskinen er svær at skubbe.

Maskinen vibrerer meget.

Maskinen stopper, når græsset slås.

* Hvis du ikke kan finde løsningen på disse problemer, skal du kontakte et servicecenter.

TEKNISKE DATA

Spænding 60 V

Hasthastighed uden belastning

Klippebredde 610 mm

Klippehøjde 25 - 80 mm

Hastigheder på selvkørende funktion

Græskfangerens kapacitet 60 l

Græsset er for højt, eller klingehøjden er for lav.

Græsfangeren og klingen er fanget i tykt græs.

Klingen er ude af balance og slidt.

Motorakslen er bøjet.

Klingehøjden er for lav.

Batteriet er ude af drift.

Græs sidder fast i klippeaggregatet eller på klingen.

Maskinens driftstemperatur er for høj.

4000 o./min

0,5 - 1,5 m/s

Hæv klingehøjden.

Tøm græsfangeren for græs.

Skift klingen.

1. Stop maskinen.

2. Tag sikkerhedsnøglen og batteripakken ud.

3. Afbryd strømkilden.

4. Se maskinen efter for skader.

5. Reparer maskinen, inden den startes igen.

Hæv klingehøjden.

Oplad batteriet.

Tag batteripakken ud, og kontroller klippeaggregatet.

Nedkøl maskinen.

Vægt (uden batteripakke) 32,5 kg

Målt lydtrykniveau L

Målt lydeffektniveau L

Garanteret lydeffektniveau L

Vibration < 2,5 m/s

Batterimodel P60B2/P60B4/P60B6

Opladermodel P60UC

= 71,48 dB (A)

= 91,48 dB (A)

= 93,18 dB (A)

wA.d

, K = 1,5

8 GARANTI

(Alle vilkårene og betingelserne for garantien kan findes på Powerworks hjemmesiden)

Garantien Powerworks gælder i 3 år for produktet og 2 år for batterier (forbruger/privat brug) fra købsdatoen. Denne garanti dækker produktionsfejl. Et defekt produkt under garantien kan enten repareres eller udskiftes. En enhed, der er blevet misbrugt eller brugt på andre måder, end beskrevet i brugervejledningen, dækkes ikke af garantien. Normalt slid og slid af dele betragtes dækkes ikke af garantien. Den originale garanti fra producenten påvirkes ikke af andre garantier fra en forhandler.

Et defekt produkt skal returneres til købsstedet (kvittering) sammen med købsbevis, for at bruge garantien.

EF-

OVERENSSTEMMELSESERKL ÆRING

Navn og adresse på fabrikanten:

Navn: Changzhou Globe Co., Ltd.

Adresse: Nr. 65 (3-4) Xinggang Rd., Zhonglou Zone,

Navn og adresse på den person, der er bemyndiget til at udarbejde den tekniske fil:

Navn: Peter Söderström

Adresse: Propellergatan 1, 211 15 Malmö, Sverige

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine

Model: LMC406

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante

Changzhou 213101 Kina.

bestemmelser i maskindirektivet 2006/42/EF.

Page 72

• er i overensstemmelse med bestemmelserne i følgende andre EF-direktiver:

• 2014/30/EU (EMC-direktivet)

• 2000/14/EF (støjdirektiv) herunder ændringer

(2005/88/EF)

Desuden erklærer vi, at følgende (dele/klausuler fra) europæiske harmoniserede standarder er blevet brugt:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Målt lydeffektniveau 91,48 dB (A)

Garanteret lydeffektniveau: 93,18 dB (A)

Overensstemmelsesvurderingsmetode til bilag VI direktiv 2000/14/EF.

EF-type i henhold til direktiv 2000/14/EF: SGS United Kingdom Limited (0890).

Dansk

Sted, dato: Changzhou, 20171207

Underskrift: Ted Qu, kvalitetsdirektør

Page 73

Česky

1 Popis........................................... 74

1.1 Účel.......................................................... 74

1.2 Popis........................................................ 74

2 Bezpečnost..................................74

3 Instalace...................................... 74

3.1 Rozbalení zařízení................................... 74

3.2 Odklopení dolní rukojeti............................74

3.3 Instalace horní rukojeti ............................ 74

3.4 Instalace zachytávače trávy..................... 75

3.5 Instalace mulčovací zátky........................ 75

3.6 Nastavení výšky čepele............................75

3.7 Instalace akumulátoru.............................. 75

3.8 Vyjmutí akumulátoru.................................75

4 Provoz......................................... 75

4.1 Spuštění stroje......................................... 75

4.2 Zastavení stroje........................................75

4.3 Funkce automatického zvyšování

otáček.......................................................76

4.4 Ovládání systému samohybného

pohonu..................................................... 76

4.5 Vyprázdnění zachytávače trávy............... 76

4.6 Práce ve svahu.........................................76

4.7 Provozní tipy.............................................76

5 Údržba.........................................76

5.1 Celková údržba........................................ 76

5.2 Mazání......................................................77

5.3 Výměna čepele.........................................77

5.4 Skladování stroje......................................77

5.5 Stroj postavte........................................... 77

6 Odstraňování problémů...............77

7 Technické údaje.......................... 78

8 Záruka......................................... 78

9 ES prohlášení o shodě................ 78

Page 74

Česky

1 POPIS

1.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti. Řezací čepel musí být přibližně rovnoběžně se zemí. Všechna čtyři kola se musí při sekání dotýkat země.

1.2 POPIS

Obrázek 1 - 12

Knoflík na rukojeti

Dolní rukojeť

Konzola

Horní rukojeť

Šroub

Knoflík

Zachytávač trávy

Mulčovací zátka

Zadní výstupní dvířka

Rukojeť zachytávače trávy

Hák

Štěrbina

Rukojeť mulčovací zátky

Výpustný žlab

Páka pro nastavení výšky

Dvířka baterií

Přihrádka na baterie

Bezpečnostní klíč

Tlačítko pro uvolnění baterie

Startovací tlačítko

Řídítka

Pákový spínač

Páčka samohybného pohonu

Přepínač otáček

Lišta

Dřevo

Montážní šroub

Kryt klíče

Distanční vložka

Výstupek

Jazýček

Spínač pro skladování

2 BEZPEČNOST

VAROVÁNÍ

Ujistěte se, že dodržujete všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Nezaměňujte ani nepoužívejte příslušenství, které výrobce nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud nenainstalujete všechny součásti.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Ujistěte se před použitím, že jste řádně sestavili stroj.

VAROVÁNÍ

• Pokud jsou díly poškozeny, nepoužívejte stroj.

• Pokud nemáte všechny součásti, nepoužívejte stroj.

• Pokud jsou součásti poškozené nebo chybějící, obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte všechny nesmontované díly z krabice.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a obal v souladu s místními předpisy.

3.2 ODKLOPENÍ DOLNÍ RUKOJETI

Obrázek 2.

1. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

2. Odklopte dolní rukojeť.

3. Zarovnejte knoflíky na rukojeti do jedné ze tří poloh na konzolách.

4. Otočte knoflíky na rukojeti o 90 °, dokud nezapadnou do otvorů v konzolách.

POZNÁMKA

Ujistěte se, že oba knoflíky na rukojeti jsou ve stejné poloze.

VAROVÁNÍ

Nepoškoďte kabely při sklápění nebo odklápění rukojeti.

3.3 INSTALACE HORNÍ RUKOJETI

Obrázek 3.

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte šrouby do otvorů.

Page 75

Česky

3. Utáhněte knoflíky na šrouby.

4. Proveďte stejnou operaci na druhé straně.

3.4 INSTALACE ZACHYTÁVAČE TRÁVY

Obrázek 4.

1. Odstraňte mulčovací zátku.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Přidržte zachytávač trávy na jeho rukojeti a

zahákněte háčky do štěrbin.

4. Zavřete zadní výstupní dvířka.

3.5 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 5.

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Zatlačte západky na každé straně rukojeti mulčovací

zátky a zasuňte ji do výpustného žlabu.

4. Připojte mulčovací zátku do výpustného žlabu,

dokud jazýčky nezapadnou do otvorů za sekačkou.

5. Zavřete zadní výstupní dvířka.

3.6 NASTAVENÍ VÝŠKY ČEPELE

Čepel stroje lze nastavit na různé výšky.

Obrázek 6.

1. Vytáhněte páku pro nastavení výšky směrem

dozadu pro zvýšení výšky čepele.

2. Posuňte páku pro nastavení výšky směrem dopředu

pro snížení výšky čepele.

3.7 INSTALACE AKUMULÁTORU

Obrázek 7.

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena, vyměňte baterii nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny uvedené v příručce pro baterii a nabíječku.

1. Otevřete dvířka prostoru pro baterie.

2. Zarovnejte žebra na akumulátoru s drážkami v prostoru pro baterie.

3. Zatlačte akumulátor do prostoru pro baterie, dokud baterie nezapadne na místo.

4. Když uslyšíte kliknutí, akumulátor je nainstalován.

5. Zavřete kryt prostoru pro baterie.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního klíče.

3.8 VYJMUTÍ AKUMULÁTORU

Obrázek 7.

1. Vyjměte bezpečnostní klíč.

2. Otevřete dvířka prostoru pro baterie.

3. Stiskněte a podržte tlačítko pro uvolnění baterie.

4. Vyjměte akumulátor ze stroje.

4 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

4.1 SPUŠTĚNÍ STROJE

Obrázek 7 - 8.

1. Otevřete kryt klíče.

2. Vložte bezpečnostní klíč.

3. Stiskněte a podržte startovací tlačítko.

4. Zatímco držíte startovací tlačítko zmáčknuté, posuňte pákový spínač ve směru řídítek.

5. Uvolněte startovací tlačítko pro nastartovaní stroje.

Měkký start Tento lithium-iontový stroj má funkci „měkkého startu“. Při spuštění stroje se po přibližně 3 sekundách dostane

na plnou rychlost.

POZNÁMKA

Pokud se stroj nespustí, vyjměte akumulátor a přezkoušejte sekačku, abyste se ujistili, že:

• na čepeli není zachycena žádná tráva.

• se čepel může volně otáčet rukou.

4.2 ZASTAVENÍ STROJE

Obrázek 8.

1. Uvolněte pákový spínač pro zastavení stroje.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až se čepele zcela zastaví. Stroj rychle nevypínejte a nezapínejte.

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč a akumulátor.

Page 76

Česky

4.3 FUNKCE AUTOMATICKÉHO ZVYŠOVÁNÍ OTÁČEK

Když stroj seče vysokou trávu, otáčky se automaticky zvýší, aby se dosáhlo dobrých výsledků při řezání a sběru.

Když se stroj vrátí zpět do běžných podmínek sečení, otáčky se automaticky vrátí zpět na standardní otáčky, aby se udržel pracovní čas.

4.4 OVLÁDÁNÍ SYSTÉMU SAMOHYBNÉHO POHONU

Obrázek 8.

1. Zapněte stroj.

2. Zatímco držíte pákový spínač zmáčknutý, posuňte

páčku samohybného pohonu ve směru řídítek.

3. Podržte pákový spínač a páčku samohybného

pohonu současně s pravou rukou.

4. Přepínač otáček nastavte levou rukou.

• Pro zvýšení rychlosti posuňte přepínač otáček ve směru symbolu králíka.

• Pro snížení rychlosti potáhněte přepínač otáček ve směru symbolu želvy.

5. Uvolněte páčku samohybného pohonu pro zastavení systému samohybného pohonu.

4.5 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

Obrázek 9.

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a odhákněte jej ze štěrbin.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

4.6 PRÁCE VE SVAHU

VAROVÁNÍ

Nesekejte ve svahu se sklonem větším než 15 °. Pokud se ve svahu necítíte pohodlně, nesekejte ve svahu.

VAROVÁNÍ

Během sekání ve svahu udržujte nízkou rychlost samohybného pohonu.

• Nejezděte po svahu nahoru a dolů, když sekáte napříč svahem. Buďte opatrní při změně směru ve svahu.

• Sledujte díry, vyjeté koleje, skály a další skryté předměty, které mohou způsobit pád. Odstraňte všechny překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

4.7 PROVOZNÍ TIPY

• Nepokoušejte se přemostit funkci startovacího tlačítka nebo pákového spínače.

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod rotující části.

• Udržujte výpustný žlab čistý.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo hustou trávu.

• Po každém použití vyčistěte spodní část sekačky. Odstraňte odřezky trávy, listy, nečistoty a další pozůstatky.

5 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo materiály na bázi ropy přišly do kontaktu s plastovými díly. Chemikálie mohou způsobit poškození plastů a znemožnit jejich použití.

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná rozpouštědla ani čistící prostředky.

5.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte stroj, zda není poškozen, nechybí nebo nejsou uvolněné žádné díly, jako např. vruty, matice, šrouby a uzávěry.

Page 77

Česky

• Správně utáhněte všechny spojovací prvky a uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

5.2 MAZÁNÍ

Naneste dostatečné množství vysoce kvalitního maziva na všechna ložiska. Žádné další mazání ložisek není nutné za běžných provozních podmínek.

VAROVÁNÍ

Nemažte součásti kola. Mazání může v provozu způsobit poškození součástí kola.

5.3 VÝMĚNA ČEPELE

Obrázek 10 - 11.

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepele zcela zastaví.

3. Vyjměte bezpečnostní klíč a akumulátor.

4. Převraťte sekačku na boční stranu.

5. K zabránění pohybu čepele použijte kus dřeva.

6. Odstraňte montážní šroub a distanční vložku pomocí klíče nebo nástavce.

7. Vyjměte čepel.

8. Nainstalujte novou čepel. Ujistěte se, že výstupky zapadnou do otvorů v čepeli.

9. Vložte distanční vložku a utáhněte montážní šroub, který jste odstranili.

10. Proveďte stejnou činnost s druhou čepelí.

5.4 SKLADOVÁNÍ STROJE

• Před skladováním vyčistěte stroj.

• Před skladováním stroje se ujistěte, že motor není horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené součásti. Pokud je to nutné, postupujte takto:

• Vyměňte poškozené části.

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného

servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

5.5 STROJ POSTAVTE

Obrázek 12.

1. Odstraňte zachytávač trávy.

2. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

3. Sklopte rukojeť dolů.

4. Otočte knoflíky rukojeti o 90 °, abyste uzamkli rukojeť do správné polohy.

5. Stroj postavte a ujistěte se, že se držáky dotýkají podlahy.

Spínač pro skladování Stroj má spínač pro skladování, který zabraňuje

spuštění stroje v poloze pro skladování. Je nutné vyjmout bezpečnostní klíč a akumulátor, aby

nedošlo k náhodnému spuštění nebo neoprávněnému použití. Spínač pro skladování nenahrazuje tuto funkci.

6 ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Možná příčina Řešení Rukojeť není

ve správné poloze.

Stroj se nespustí.

Stroj řeže trávu nerovnoměrně.

Stroj správně nemulčuje.

Stroj se těžko tlačí.

Šrouby nejsou správně osazené.

Kapacita baterie je nízká.

Pákový spínač je vadný.

Bezpečnostní klíč není vložen.

Trávník je hrbolatý.

Výška čepele není nastavena správně.

Odřezky mokré trávy se nalepují na sekačku.

Chybí mulčovací zátka.

Tráva je příliš vysoká nebo je výška čepele příliš nízká.

Zachytávač trávy a čepel se táhnou v tlusté trávě.

Nastavte výšku rukojeti a ujistěte se, že knoflíky a šrouby jsou správně zarovnány.

Nabijte akumulátor.

Vyměňte pákový spínač.

Vložte bezpečnostní klíč.

Zkontrolujte oblast sečení.

Posuňte kola do vyšší polohy.

Před sečením počkejte, dokud tráva neuschne.

Nainstalujte mulčovací zátku.

Zvyšte nastavení výšky čepele.

Odstraňte odřezky trávy ze zachytávače trávy.

Page 78

Česky

Problém Možná příčina Řešení

Na stroji dochází k vysokým vibracím.

Stroj se zastaví

během sečení.

* Pokud řešení těchto problémů nemůžete najít, obraťte

se na servisní středisko.

TECHNICKÉ ÚDAJE

Napětí 60 V Otáčky naprázdno 4000 / min Šířka řezu 610 mm Výška řezu 25 - 80 mm

Rychlost s vlastním pohonem

Kapacita zachytávače

trávy

Hmotnost (bez akumulátoru)

Měřená hladina akustického tlaku

Měřená hladina akustického výkonu

Čepel je nevyvážená a opotřebo-

vaná.

Hřídel motoru je ohnutá.

Výška čepele je příliš nízká.

Akumulátor je

vybitý.

Odřezky mokré trávy se nalepují na sekačku nebo čepel.

Provozní teplota

stroje je příliš vy-

soká.

0,5 - 1,5 m/s

60 L

32,5 kg

= 71,48 dB(A)

= 91,48 dB(A)

Vyměňte čepel.

1. Zastavte motor.

2. Vyjměte bez-

pečnostní klíč a akumu-

látor.

3. Odpojte napájecí zdroj.

4. Zkontrolujte poškození.

5. Opravte stroj

dříve, než jej znovu spus-

títe.

Zvyšte nastavení

výšky čepele. Nabijte akumulá-

tor.

Vyjměte akumu-

látor a zkontro-

lujte sekačku.

Stroj ochlaďte.

Garantovaná hladina

akustického výkonu

Vibrace < 2,5 m/s Model baterie P60B2/P60B4/P60B6 Typ nabíječky P60UC

= 93,18 dB(A)

wA.d

, K = 1,5

8 ZÁRUKA

(Úplné záruční podmínky naleznete na Powerworks webové stránce společnosti)

Záruka 3 roky na výrobek a 2 roky na baterie (spotřební / soukromé použití) od data zakoupení. Powerworks Tato záruka se vztahuje na výrobní závady. Vadný výrobek v záruce může být buď opraven nebo vyměněn. Přístroj, který byl zneužitý nebo použitý jinými způsoby, než popsanými v uživatelské příručce, může být odmítnut pro uplatnění záruky. Na normální opotřebení a opotřebované součásti se záruka nevztahuje. Původní záruka výrobce není ovlivněna žádnou dodatečnou zárukou, kterou nabízí prodejce

nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční stvrzenka) musí být vrácen na místo zakoupení pro uplatnění záručního nároku.

ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Jméno: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou

Název a adresa společnosti oprávněné vypracovat soubor technické dokumentace:

Jméno: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švédsko

Tímto prohlašujeme, že výrobek

Kategorie: Sekačka na trávu

Model: LMC406

Výrobní číslo: Viz štítek s označením výrobku

Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

• je v souladu s následujícími směrnicemi ES:

Zone, Changzhou 213101 Čína.

strojních zařízeních 2006/42/ES.

• 2014/30/EU (směrnice EMC)

• 2000/14/ES (směrnice o hluku) včetně změn

(2005/88/ES)

Page 79

Kromě toho prohlašujeme, že byly použity následující evropské harmonizované normy (jejich části / doložky):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Měřená hladina akustického výkonu:

Garantovaná hladina akustického výkonu:

Metoda posouzení shody s přílohou VI směrnice 2000/14/ES.

Schválení ES podle směrnice 2000/14/ES: SGS United Kingdom Limited (0890).

91,48 dB(A)

93,18 dB(A)

Česky

Místo, datum: Changzhou, 20171207

Podpis: Ted Qu, ředitel pro kvalitu

Page 80

Slovenčina

1 Popis........................................... 81

1.1 Účel.......................................................... 81

1.2 Prehľad.....................................................81

2 Bezpečnosť................................. 81

3 Inštalácia..................................... 81

3.1 Rozbalenie stroja......................................81

3.2 Vyklopenie dolnej rukoväte...................... 81

3.3 Inštalácia hornej rukoväte ....................... 81

3.4 Inštalácia zachytávača trávy.................... 82

3.5 Inštalácia mulčovacej zátky......................82

3.6 Nastavenie výšky čepele..........................82

3.7 Inštalácia akumulátora............................. 82

3.8 Odstránenie akumulátora......................... 82

4 Obsluha....................................... 82

4.1 Spustenie stroja........................................82

4.2 Zastavenie stroja...................................... 82

4.3 Funkcia automatického zvyšovania..........83

4.4 Ovládanie systému samohybného

pohonu..................................................... 83

4.5 Vyprázdnenie zachytávača trávy..............83

4.6 Práca na svahu........................................ 83

4.7 Prevádzkové tipy...................................... 83

5 Údržba.........................................83

5.1 Celková údržba........................................ 83

5.2 Mazanie....................................................84

5.3 Výmena čepele.........................................84

5.4 Stroj uskladnite.........................................84

5.5 Stroj postavte........................................... 84

6 Riešenie problémov.....................84

7 Technické údaje.......................... 85

8 Záruka......................................... 85

9 Vyhlásenie o zhode ES............... 85

Page 81

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v domácnosti. Rezacia čepeľ musí byť približne rovnobežne so zemou. Všetky štyri kolesá sa musia pri kosení dotýkať zeme.

1.2 PREHĽAD

Obrázok 1 - 12

Gombík na rukoväti

Dolná rukoväť

Konzola

Horná rukoväť

Skrutka

Gombík

Zachytávač trávy

Mulčovacia zátka

Zadné výstupné dvierka

Rukoväť zachytávača trávy

Háčik

Drážka

Rukoväť mulčovacej zátky

Výpustný žľab

Páka pre nastavenie výšky

Dvierka pre batérie

Priestor pre batérie

Bezpečnostný kľúč

Tlačidlo uvoľnenia akumulátora

Tlačidlo Štart

Riadidlá

Pákový spínač

Páčka samohybného pohonu

Prepínač otáčok

Čepeľ

Drevo

Montážna skrutka

Kryt kľúča

Rozpera

Výstupok

Jazýček

Spínač pre skladovanie

2 BEZPEČNOSŤ

VAROVANIE

Uistite sa, že dodržujete všetky bezpečnostné pokyny.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Nezamieňajte ani nepoužívajte príslušenstvo, ktoré výrobca neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým nenainštalujete všetky súčasti.

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste správne zostavili stroj.

VAROVANIE

• Ak sú diely poškodené, nepoužívajte stroj.

• Ak nemáte všetky súčasti, nepoužívajte stroj.

• Ak sú súčasti poškodené alebo chýbajú, obráťte sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v krabici.

3. Vyberte všetky nezmontované diely z krabice.

4. Vyberte stroj z obalu.

5. Zlikvidujte krabicu a obal v súlade s miestnymi predpismi.

3.2 VYKLOPENIE DOLNEJ RUKOVÄTE

Obrázok 2.

1. Vytiahnite a otočte gombíky na rukoväti o 90 °.

2. Vyklopte dolnú rukoväť.

3. Zarovnajte gombíky na rukoväte do jednej z troch polôh na konzolách.

4. Otočte gombíky na rukoväti o 90 °, kým nezapadnú do otvorov v konzolách.

POZNÁMKA

Uistite sa, že oba gombíky na rukoväti sú v rovnakej polohe.

VAROVANIE

Nepoškoďte káble pri sklápaní alebo vyklápaní rukoväti.

3.3 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 3.

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte skrutky do otvorov.

Page 82

Slovenčina

3. Dotiahnite gombíky na skrutky.

4. Urobte rovnakú operáciu na druhej strane.

3.4 INŠTALÁCIA ZACHYTÁVAČA TRÁVY

Obrázok 4.

1. Odstráňte mulčovaciu zátku.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Pridržte zachytávač trávy na jeho rukoväti a

zaháknite háčiky do štrbín.

4. Zatvorte zadné výstupné dvierka.

3.5 INŠTALÁCIA MULČOVACEJ ZÁTKY

Obrázok 5.

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Zatlačte západky na každej strane rukoväti

mulčovacej zátky a zasuňte ju do výpustného žľabu.

4. Pripojte mulčovaciu zátku do výpustného žľabu, kým

jazýčky nezapadnú do otvorov za kosačkou.

5. Zatvorte zadné výstupné dvierka.

3.6 NASTAVENIE VÝŠKY ČEPELE

Čepeľ stroja je možné nastaviť na rôzne výšky.

Obrázok 6.

1. Vytiahnite páku pre nastavenie výšky smerom

dozadu pre zvýšenie výšky čepele.

2. Posuňte páku pre nastavenie výšky smerom

dopredu pre zníženie výšky čepele.

3.7 INŠTALÁCIA AKUMULÁTORA

Obrázok 7.

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená, vymeňte batériu alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny uvedené v príručke pre batériu a nabíjačku.

1. Otvorte dvierka priestoru pre batérie.

2. Zarovnajte rebrá na akumulátore s drážkami v priestore pre batérie.

3. Zatlačte akumulátor do priestoru pre batérie, kým batéria nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátor je nainštalovaný.

5. Zatvorte kryt pre batérie.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.8 ODSTRÁNENIE AKUMULÁTORA

Obrázok 7.

1. Vyberte bezpečnostný kľúč.

2. Otvorte dvierka priestoru pre batérie.

3. Stlačte a podržte tlačidlo pre uvoľnenie batérie.

4. Vyberte akumulátor zo stroja.

4 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

4.1 SPUSTENIE STROJA

Obrázok 7 - 8.

1. Otvorte kryt kľúča.

2. Vložte bezpečnostný kľúč.

3. Stlačte a podržte štartovacie tlačidlo.

4. Počas držania štartovacieho tlačidla, posuňte pákový spínač v smere riadidiel.

5. Uvoľnite štartovacie tlačidlo pre naštartovanie stroja.

Mäkký štart Tento lítium-iónový stroj má funkciu „mäkkého štartu“. Po spustení sa stroj dostane na plnú rýchlosť po

približne 3 sekundách.

POZNÁMKA

Ak sa stroj nespustí, vyberte akumulátor a preskúšajte kosačku, aby ste sa uistili, že:

• na čepeli nie je zachytená žiadna tráva.

• sa čepeľ môže voľne otáčať rukou.

4.2 ZASTAVENIE STROJA

Obrázok 8.

1. Uvoľnite pákový spínač pre zastavenie stroja.

VAROVANIE

Pred opätovným spustením stroja počkajte, až sa čepele celkom zastavia. Stroj rýchlo nevypínajte a nezapínajte.

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč a akumulátor.

Page 83

Slovenčina

4.3 FUNKCIA AUTOMATICKÉHO ZVYŠOVANIA

Keď stroj kosí vysokú trávu, otáčky sa automaticky zvýšia, aby sa dosiahli dobré výsledky pri kosení a zberu.

Keď sa stroj vráti späť do bežných podmienok kosenia, otáčky sa automaticky vrátia späť na štandardné otáčky, aby sa udržal pracovný čas.

4.4 OVLÁDANIE SYSTÉMU SAMOHYBNÉHO POHONU

Obrázok 8.

1. Zapnite stroj.

2. Pokým držíte pákový spínač stlačený, posuňte

páčku samohybného pohonu v smere riadidiel.

3. Podržte pákový spínač a páčku samohybného

pohonu súčasne s pravou rukou.

4. Prepínač otáčok nastavte ľavou rukou.

• Pre zvýšenie rýchlosti posuňte prepínač otáčok v smere symbolu králika.

• Pre zníženie rýchlosti potiahnite prepínač otáčok v smere symbolu korytnačky.

5. Uvoľnite páčku samohybného pohonu pre zastavenie systému samohybného pohonu.

4.5 VYPRÁZDNENIE ZACHYTÁVAČA

TRÁVY

Obrázok 9.

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte batériu.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a odháknite ho zo štrbín.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

4.6 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15 °. Ak sa na svahu necítite pohodlne, nekoste na svahu.

VAROVANIE

Počas kosenia na svahu udržujte nízku rýchlosť samohybného pohonu.

• Nejazdite po svahu hore a dole, keď kosíte naprieč svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, vyjazdené koľaje, skaly a ďalšie skryté predmety, ktoré môžu spôsobiť pád. Odstráňte všetky prekážky, ako sú kamene a konáre stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

4.7 PREVÁDZKOVÉ TIPY

• Nepokúšajte sa premostiť funkciu štartovacieho tlačidla alebo pákového spínača.

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod rotujúce časti.

• Udržujte výpustný žľab čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je nutná pre novú nebo hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky. Odstráňte odrezky trávy, listy, nečistoty a ďalšie pozostatky.

5 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný kľúč a akumulátor.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo prílišnej mastnoty.

VÝSTRAHA

Používajte iba schválené náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo materiály na báze ropy prišli do kontaktu s plastovými dielmi. Chemikálie môžu spôsobiť poškodenie plastov a znemožniť ich používanie.

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné rozpúšťadlá ani čistiace prostriedky.

5.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je poškodený, nechýbajú alebo nie sú uvoľnené žiadne diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

Page 84

Slovenčina

5.2 MAZANIE

Naneste dostatočné množstvo vysokokvalitného maziva na všetky ložiská. Žiadne ďalšie mazanie ložísk nie je nutné pri bežných prevádzkových podmienkach.

VAROVANIE

Nemažte súčasti kolesa. Mazanie môže v prevádzke spôsobiť poškodeniu súčastí kolesa.

5.3 VÝMENA ČEPELE

Obrázok 10 - 11.

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepele celkom zastavia.

3. Vyberte bezpečnostný kľúč a akumulátor.

4. Prevráťte kosačku na bočnú stranu.

5. Pre zabránenie pohybu čepele použite kus dreva.

6. Odstráňte montážnu skrutku a rozperu pomocou kľúča alebo nadstavca.

7. Vyberte čepeľ.

8. Nainštalujte novú čepeľ. Uistite sa, že výstupky zapadnú do otvorov v čepeli.

9. Vložte rozperu a dotiahnite montážnu skrutku, ktorú ste odstránili.

10. Vykonajte rovnakú činnosť s druhou čepeľou.

5.4 STROJ USKLADNITE

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené súčasti. Ak je to nutné, postupujte takto:

• Vymeňte poškodené časti.

• Zatiahnite skrutky.

• Hovorte s osobou zo schváleného servisného

strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

5.5 STROJ POSTAVTE

Obrázok 12.

1. Odstráňte zachytávač trávy.

2. Vytiahnite a otočte gombíky na rukoväti o 90 °.

3. Sklopte rukoväť dole.

4. Otočte gombíky rukoväte o 90 ° pre uzamknutie rukoväti do správnej polohy.

5. Stroj postavte a uistite sa, že sa držiaky dotýkajú podlahy.

Spínač pre skladovanie Stroj má spínač pre skladovanie, ktorý zabraňuje

spusteniu stroja v polohe pre skladovanie. Je nutné vybrať bezpečnostný kľúč a akumulátor, aby

nedošlo k náhodnému spusteniu alebo neoprávnenému použitiu. Spínač pre skladovanie nenahrádza túto funkciu.

6 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie Rukoväť nie je

v správnej polohe.

Stroj sa nespustí.

Stroj seká trávu nerovnomerne.

Stroj správne nemulčuje.

Stroj sa ťažko tlačí.

Skrutky nie sú správne osadené.

Kapacita batérie je nízka.

Pákový spínač je chybný.

Bezpečnostný kľúč nie je vložený.

Trávnik je hrboľatý.

Výška čepele nie je správne nastavená.

Odrezky mokrej trávy sa nalepujú na kosačku.

Chýba mulčovacia zátka.

Tráva je príliš vysoká alebo je výška čepele príliš nízka.

Zachytávač trávy a čepeľ sa ťahajú v hrubej tráve.

Nastavte výšku rukoväte a uistite sa, že gombíky a skrutky sú správne zarovnané.

Nabite akumulátor.

Vymeňte pákový spínač.

Vložte bezpečnostný kľúč.

Skontrolujte oblasť kosenia.

Posuňte kolesá do vyššej polohy.

Pred kosením počkajte, kým tráva neuschne.

Nainštalujte mulčovaciu zátku.

Zvýšte nastavenie výšky čepele.

Odstráňte odrezky trávy zo zachytávača trávy.

Page 85

Slovenčina

Problém Možná príčina Riešenie

Na stroji dochádza k vysokým vibráciám.

Stroj sa zastaví

počas kosenia.

* Ak riešenie týchto problémov nemôžete nájsť, obráťte

sa na servisné stredisko.

TECHNICKÉ ÚDAJE

Napätie 60 V Rýchlosť bez zaťaženia 4000 / min

Šírka kosenia 610 mm

Výška kosenia 25 - 80 mm

Rýchlosť s vlastným poho-

nom

Kapacita zachytávača

trávy

Hmotnosť (bez akumulá-

tora)

Meraná hladina akustického tlaku

Meraná hladina akustického výkonu

Čepeľ je nevyvážená a opotrebo-

vaná.

Hriadeľ motora je

ohnutý.

Výška čepele je

príliš nízka.

Akumulátor je vybitý.

Odrezky mokrej

trávy sa nalepujú na kosačku alebo čepeľ.

Prevádzková teplota stroja je príliš vysoká.

0,5 - 1,5 m/s

60 L

32,5 kg

= 71,48 dB(A)

= 91,48 dB(A)

Vymeňte nôž.

1. Zastavte motor.

2. Vyberte bez-

pečnostný kľúč a aku-

mulátor.

3. Odpojte napájací zdroj.

4. Skontrolujte poškodenie.

5. Opravte stroj

predtým, než

ho znovu spustíte.

Zvýšte nastave-

nie výšky čepele.

Nabite akumulátor.

Vyberte akumulátor a skontro-

lujte kosačku.

Stroj ochlaďte.

Garantovaná hladina akustického výkonu

Vibrácie < 2,5 m/s

Model batérie P60B2/P60B4/P60B6 Typ nabíjačky P60UC

= 93,18 dB(A)

wA.d

, K = 1,5

8 ZÁRUKA

(Úplné záručné podmienky nájdete na Powerworks webovej stránke spoločnosti)

Záruka 3 roky na výrobok a 2 roky na batérie

(spotrebné / súkromné používanie) od dátumu zakúpenia. Powerworks Táto záruka sa vzťahuje na výrobné chyby. Chybný výrobok v záruke môže byť buď opravený alebo vymenený. Prístroj, ktorý bol zneužitý alebo použitý inými spôsobmi, než popísanými v používateľskej príručke, môže byť odmietnutý na

uplatnenie záruky. Na normálne opotrebovanie a

opotrebované súčasti sa záruka nevzťahuje. Pôvodná záruka výrobcu nie je ovplyvnená žiadnou dodatočnou zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení (pokladničný blok) musí byť vrátený na miesto zakúpenia pre uplatnenie záručného nároku.

VYHLÁSENIE O ZHODE ES

Názov a adresa výrobcu:

Meno: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou

Názov a adresa spoločnosti oprávnenej vypracovať súbor technickej dokumentácie:

Meno: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švédsko

Týmto vyhlasujeme, že výrobok

Skupina: Kosačka na trávu Model: LMC406

Výrobné číslo: Pozrite si štítok s označením

Rok výroby: Pozrite si štítok s označením

• je v súlade s príslušnými ustanoveniami smernice o

• je v súlade s nasledujúcimi smernicami ES:

Zone, Changzhou 213101 Čína.

výrobku

strojných zariadeniach 2006/42/ES.

• 2014/30/EU (smernica EMC)

Page 86

Slovenčina

• 2000/14/ES (smernica o hluku) vrátane zmien (2005/88/ES)

Okrem toho prehlasujeme, že boli použité nasledujúce európske harmonizované normy (ich časti/doložky):

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Meraná hladina akustického výkonu:

Garantovaná hladina akustického výkonu:

Metóda posudzovania zhody s prílohou VI smernice

2000/14/ES.

Schválenie ES podľa smernice 2000/14/ES: SGS United Kingdom Limited (0890).

91,48 dB(A)

93,18 dB(A)

Miesto, dátum: Changzhou,

20171207

Podpis: Ted Qu, riaditeľ pre kva-

litu

Page 87

Slovenščina

1 Opis............................................. 88

1.1 Namen......................................................88

1.2 Pregled.....................................................88

2 Varnost........................................ 88

3 Namestitev.................................. 88

3.1 Razpakiranje naprave.............................. 88

3.2 Razpiranje spodnjega ročaja....................88

3.3 Namestitev zgornjega ročaja ...................88

3.4 Nameščanje košare za travo....................89

3.5 Namestitev vtiča za mulčenje...................89

3.6 Namestitev višine rezila............................89

3.7 Namestitev akumulatorja..........................89

3.8 Odstranjevanje akumulatorja....................89

4 Delovanje.................................... 89

4.1 Zagon naprave......................................... 89

4.2 Zaustavitev naprave................................. 89

4.3 Funkcija samodejnega povišanja

obratov..................................................... 90

4.4 Delovanje sistema na lastni pogon...........90

4.5 Praznjenje košare za travo.......................90

4.6 Košnja na pobočjih...................................90

4.7 Nasveti za delovanje................................ 90

5 Vzdrževanje.................................90

5.1 Splošno vzdrževanje................................ 90

5.2 Mazanje....................................................91

5.3 Zamenjava rezila...................................... 91

5.4 Skladiščenje naprave............................... 91

5.5 Napravo postavite na konec.....................91

6 Odpravljanje napak..................... 91

7 Tehnični podatki.......................... 92

8 Garancija..................................... 92

9 Izjava ES o skladnosti................. 92

Page 88

Slovenščina

1 OPIS

1.1 NAMEN

Kosilnica je namenjena košnji trave na domačih zelenicah in tratah. Rezilo kosilnice mora biti približno vzporedno s tlemi. Med košnjo se morajo vsa štiri kolesa dotikati tal.

1.2 PREGLED

Slika 1–12

Gumb na ročaju

Spodnji ročaj

Nosilec

Zgornji ročaj

Vijak

Gumb

Košara za travo

Vtič za mulčenje

Vrata za izmet zadaj

Ročica košare za travo

Kavelj

Reža

Ročica vtiča za mulčenje

Izmetni žleb

Ročica za nastavitev višine

Vrata akumulatorja

Prostor za akumulator

Varnostni ključ

Gumb za sprostitev akumulatorja

Gumb za zagon

Krmilo

Stikalo za izpust

Vzvod z lastnim pogonom

Gumb za upravljanje hitrosti

Rezilo

Les

Pritrdilni vijak

Zaklepni pokrov

Distančnik

Drog

Zavihek

Stikalo za shranjevanje

2 VARNOST

OPOZORILO

Vedno v celoti upoštevajte navodila za uporabo.

Upoštevajte tudi varnostna navodila.

3 NAMESTITEV

OPOZORILO

Dodatne opreme, ki je ni priporočil proizvajalec, ne smete spremeniti ali izdelati sami.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti, dokler niste sestavili vseh delov.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno sestavljena.

OPOZORILO

• Če so deli poškodovani, naprave ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi predpisi.

3.2 RAZPIRANJE SPODNJEGA

ROČAJA

Slika 2

1. Povlecite in zavrtite gumbe na ročaju za 90°.

2. Razprite spodnji ročaj.

3. Poravnajte gumbe na ročaju v enega od treh položajev na nosilcih.

4. Gumbe za ročaju zavrtite za 90°, dokler ne sedejo v luknje v nosilcih.

OPOMBA

Prepričajte se, da sta dva gumba na ročaju v enakem položaju.

OPOZORILO

Pazite, da med razpiranjem in zlaganjem ročaja ne poškodujete kablov.

3.3 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 3

Page 89

Slovenščina

1. Poravnajte luknje v zgornjem in spodnjem ročaju.

2. Skozi luknjice vstavite vijake.

3. Na vijake privijte gumbe.

4. Postopek ponovite na drugi strani.

3.4 NAMEŠČANJE KOŠARE ZA TRAVO

Slika 4

1. Odstranite vtič za mulčenje.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite košaro za travo za njen ročaj in vstavite

kavlje prek rež.

4. Zaprite vrata za izmet zadaj.

3.5 NAMESTITEV VTIČA ZA MULČENJE

Slika 5

1. Odstranite košaro za travo.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Potisnite zapaha na vsaki strani ročice vtiča za

mulčenje in ga potisnite v izmetni žleb.

4. Vtič za mulčenje pritrdite v izmetni žleb, da se

zavihka zaskočita v odprtini za pokrovom kosilnice.

5. Zaprite vrata za izmet zadaj.

3.6 NAMESTITEV VIŠINE REZILA

Rezila vrtne kosilnice lahko nastavite na različne višine.

Slika 6

1. Za dvig rezila povlecite ročico za nastavitev višine

nazaj.

2. Za spust rezila povlecite ročico za nastavitev naprej.

3.7 NAMESTITEV AKUMULATORJA

Slika 7

OPOZORILO

• Če je akumulator ali polnilec poškodovan, ga zamenjajte.

• Zaustavite napravo in počakajte, da se motor povsem ustavi, preden namestite ali odstranite akumulator.

• Temeljito preberite navodila v priročniku za akumulator in polnilnik, seznanite se z njimi in jih upoštevajte.

1. Odprite vrata akumulatorja.

2. Dvižne zavihke na akumulatorju poravnajte z utori na akumulatorju.

3. Akumulator potisnite v prostor za akumulator, dokler se ne usede na svoje mesto.

4. Ko slišite klik, je akumulator nameščen.

5. Zaprite vrata akumulatorja.

OPOMBA

Motor se zažene šele takrat, ko vstavite varnosti ključ.

3.8 ODSTRANJEVANJE AKUMULATORJA

Slika 7

1. Izvlecite varnostni ključ.

2. Odprite vrata akumulatorja.

3. Potisnite in držite gumb za sprostitev akumulatorja.

4. Odstranite akumulator iz naprave.

4 DELOVANJE

OPOZORILO

Med košnjo trave nosite zaščitna očala.

4.1 ZAGON NAPRAVE

Slika 7–8

1. Odprite zaklepni pokrov.

2. Vstavite varnostni ključ.

3. Pritisnite in pridržite gumb za zagon kosilnice.

4. Medtem ko držite gumb za zagon, povlecite stikalo

za izpust v smeri krmila.

5. Spustite gumb za zagon, da zaženete kosilnico.

Programski zagon Kosilnica z litij-ionskimi akumulatorji ima funkcijo

programskega zagona. Ko zaženete napravo, začne ta po približno 3 sekundah

delovati s polno hitrostjo.

OPOMBA

Če se naprava ne zažene, odstranite akumulator in preverite kosišče. Prepričajte se,

• da se trava ni zagozdila v rezilo;

• da lahko rezilo brez težav zavrtite z oko.

4.2 ZAUSTAVITEV NAPRAVE

Slika 8

1. Spustite stikalo za izpust, da zaustavite napravo.

OPOZORILO

Preden znova zaženete napravo, počakajte, da se rezila popolnoma zaustavijo. Naprave ne smete hitro izklopiti in jo znova vklopiti.

Page 90

Slovenščina

OPOZORILO

Po končanem opravilu vedno odstranite varnostni ključ in akumulator.

4.3 FUNKCIJA SAMODEJNEGA POVIŠANJA OBRATOV

Pri košnji visoke trave se število vrtljajev na minuto samodejno poveča, da so rezultati košnje še naprej dobri.

Ko se stroj vrne na običajne razmere za košnjo, se število vrtljajev na minuto samodejno vrne na standardno raven za ohranjanje časa delovanja.

4.4 DELOVANJE SISTEMA NA LASTNI POGON

Slika 8

1. Zagon naprave

2. Medtem ko držite stikalo za izpust, potisnite vzvod z

lastnim pogonom v smeri krmila.

3. Stikalo za izpust in vzvod z lastnim pogonom držite

hkrati z desno roko.

4. Z levo roko nastavite gumb za upravljanje hitrosti.

• Gumb za upravljanje hitrosti potisnite proti simbolu zajčka, da povečate hitrost.

• Gumb za upravljanje hitrosti povlecite proti simbolu želve, da zmanjšate hitrost.

5. Spustite vzvod z lastnim pogonom, da izklopite sistem na lastni pogon.

4.5 PRAZNJENJE KOŠARE ZA TRAVO

Slika 9

1. Zaustavite napravo.

2. Izvlecite varnosti ključ.

3. Odstranite baterijo.

4. Odprite vrata za izmet zadaj in jih pridržite.

5. Primite košaro za travo za ročaj in jo snemite z rež.

6. Zaprite vrata za izmet zadaj.

7. Izpraznite košaro za travo.

• Na pobočju ne kosite v smeri navzgor in navzdol. Ko spreminjate smer na pobočju, bodite zelo previdni.

• Bodite pozorni na luknje, korenine, kamne in druge skrite predmete, zaradi katerih lahko padete. Odstranite vse ovire, kot so skale in drevesne veje.

• Prepričajte se, da stojite trdno na tleh. Če izgubite ravnotežje, takoj spustite stikalo za izpust.

• Ne kosite v bližini depojev, jarkov ali nasipov.

4.7 NASVETI ZA DELOVANJE

• Ne poskušajte spremeniti delovanja gumba za zagon ali stikala za izpust.

• Ko zaženete kosilnico, je ne nagibajte.

• Rok in stopal ne postavljajte v bližino ali pod vrteče se dele kosilnice.

• Žleb za izmet mora biti čist.

• Če je trava mokra, je ne kosite.

• Če kosite novo ali gosto posajeno travo, nastavite rezilo višje.

• Po vsaki uporabi očistite dno kosišča kosilnice. Odstranite odrezano travo, listje, umazanijo in druge ostanke.

5 VZDRŽEVANJE

OPOZORILO

Pred vzdrževanjem odstranite varnostni ključ in akumulator iz naprave.

OPOZORILO

Poskrbite, da v motorju in prostoru za akumulator ni trave, listja ali preveč olja.

PREVIDNO

Uporabite le odobrene nadomestne dele.

PREVIDNO

Pazite, da plastični deli ne pridejo v stik z zavorno tekočino, bencinom ter materiali na naftni osnovi. Kemikalije lahko plastiko poškodujejo do te mere, da je ni več mogoče popraviti.

4.6 KOŠNJA NA POBOČJIH

OPOZORILO

Ne kosite na pobočjih, če je naklon večji od 15°. Če vam košnja na pobočjih predstavlja težave, tega ne počnite.

OPOZORILO

Pobočja kosite pri nizki hitrosti.

PREVIDNO

Na plastičnem ohišju ali drugih sestavnih delih ne uporabljajte močnih topil ali čistil.

5.1 SPLOŠNO VZDRŽEVANJE

• Pred vsako uporabo preverite, ali je kosilnica poškodovana, ali kateri deli, kot so vijaki, matice in pokrovčki, manjkajo oz. so zrahljani.

• Vse vezi in pokrovčke ustrezno zategnite.

• Kosilnico očistite s suho krpo. Ne uporabljajte vode.

Page 91

Slovenščina

5.2 MAZANJE

Vse tečaje namažite z dovolj veliko količino kakovostnega maziva. Pri običajnih pogojih delovanja dodatno mazanje ležajev ni potrebno.

OPOZORILO

Sestavnih delov koles ne mažite. Zaradi maziva se lahko sestavni deli koles med delovanjem poškodujejo.

5.3 ZAMENJAVA REZILA

Slika 10–11

OPOZORILO

Uporabite le odobrena nadomestna rezila.

OPOZORILO

Ko se dotaknete rezila, nosite debele rokavice ali okoli rezila ovijte krpo.

1. Zaustavite napravo.

2. Prepričajte se, da so se rezila popolnoma ustavila.

3. Odstranite varnostni ključ in akumulator.

4. Nagnite kosilnico vstran.

5. Premikanje rezila preprečite s kosom lesa.

6. S ključem ali z obojko odstranite pritrdilni vijak in distančnik.

7. Odstranite rezilo.

8. Namestite novo rezilo. Prepričajte se, da droga zaskočita v odprtini v rezilu.

9. Vstavite distančnik in privijte pritrdilni vijak, ki ste ga odstranili.

10. Postopek ponovite na drugem rezilu.

5.4 SKLADIŠČENJE NAPRAVE

• Pred skladiščenjem napravo očistite.

• Pri shranjevanju naprave se prepričajte, da je motor povsem hladen.

• Prepričajte se, da naprava nima zrahljanih ali poškodovanih delov. Po potrebi opravite naslednje korake:

• Zamenjajte poškodovane dele.

• Privijte vijake.

• Obrnite se na pooblaščen servisni center.

• Napravo shranite na suhem mestu.

• Prepričajte se, da otroci ne morejo dostopati do naprave.

1. Odstranite košaro za travo.

2. Povlecite in gumbe na ročaju zavrtite za 90°.

3. Zložite ročaj.

4. Gumba na ročaju obrnite za 90°, da ročaj zaklenete v položaj.

5. Napravo postavite na en konec, tako da se nosilci dotikajo tal.

Stikalo za shranjevanje Naprava ima stikalo za shranjevanje, ki preprečuje

zagon naprave, kadar je shranjena. Da preprečite nenamerni zagon ali neodobreno

uporabo, odstranite varnostni ključ in akumulator. Stikalo za shranjevanje ne nadomešča te funkcije.

6 ODPRAVLJANJE NAPAK

Težava Možen vzrok Rešitev Ročaj ni v us-

treznem položaju

Naprava se ne zažene.

Kosilnica reže travo neenakomerno.

Kosilnica ne mulči pravilno.

Premikanje kosilnice je oteženo.

Vijaki niso pravilno nameščeni.

Akumulator je skoraj prazen.

Stikalo za izpust je okvarjeno.

Ključ akumulatorja ni vstavljen.

Trava je groba. Preglejte ob-

Višina rezila ni nastavljena pravilno.

Odrezana mokra trava se je prilepila na kosišče.

Vtič za mulčenje manjka.

Trava je previsoka ali pa je rezilo nastavljeno prenizko.

Košara za travo in rezilo potegneta noter debelo travo.

Nastavite višino ročaja in se prepričajte, da so gumbi in vijaki ustrezno poravnani.

Napolnite akumulator.

Zamenjajte stikalo za izpust.

Vstavite ključ akumulatorja.

močje za košnjo. Prestavite koles-

ca na višji položaj.

Pred košnjo počakajte, da se trava posuši.

Namestite vtič za mulčenje.

Nastavite rezilo višje.

Odstranite odrezano travo iz košare za travo.

5.5 NAPRAVO POSTAVITE NA KONEC.

Slika 12

Page 92

Slovenščina

Težava Možen vzrok Rešitev

Kosilnica se

močno trese.

Kosilnica med

košnjo preneha delovati.

* Če s temi rešitvami ne odpravite obstoječe težave, se obrnite za pooblaščeni servis.

TEHNIČNI PODATKI

Napetost 60 V

Ni obremenitvene hitrosti 4000 /min

Širina reza 610 mm

Višina reza 25 - 80 mm Hitrost lastnega pogona 0,5 - 1,5 m/s

Prostornina košare za travo

Teža (brez akumulatorja) 32,5 kg Izmerjena raven hrupa L Izmerjena raven zvočne

moči Zajamčena raven zvočne

moči Vibracije < 2,5 m/s2 , K = 1,5

Rezilo ni uravno-

teženo in je obrabljeno.

Ojnica motorja je ukrivljena.

Rezilo je nastavljeno prenizko.

Akumulator je prazen.

Odrezana trava

se je prilepila na kosišče ali rezilo.

Delovna temper-

atura kosilnice je previsoka.

60 L

= 71,48 dB(A)

LwA= 91,48 dB(A)

= 93,18 dB(A)

wA.d

Zamenjajte rezilo.

1. Zaustavite motor.

2. Odstranite varnosti ključ

in akumula-

tor.

3. Prekinite električno napajanje.

4. Preglejte, ali je ojnica poškodovana.

5. Preden zno- va zaženete motor, ga popravite.

Nastavite rezilo

višje.

Napolnite aku-

mulator.

Odstranite akumulator iz pre-

glejte kosišče. Počakajte, da se

kosilnica ohladi.

Model akumulatorja P60B2/P60B4/P60B6

Modela polnilca P60UC

8 GARANCIJA

(Pogoji za polno garancijo so navedeni na Powerworks spletni strani)

Garancija Powerworks je za izdelke triletna, za baterije pa dvoletna (za potrošnika/zasebno uporabo) od datuma nabave. Ta garancija pokriva napake proizvodnje. Izdelek z napako, ki je pod garancijo, lahko popravimo ali zamenjamo. Garancija ne velja v primeru napačne uporabe ob neupoštevanju priročnika za uporabnike. Garancija ne pokriva običajne obrabe in obrabljenih delov. Dodatna garancija, ki jo lahko nudi prodajalec, ne vliva na garancijo proizvajalca.

Za uveljavljanje garancije mora biti izdelke vrnjen na mesto prodaje, s priloženim dokazilom o nakupu (potrdilom o plačilu).

IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca

Ime: Changzhou Globe Co., Ltd. Naslov: No. 65 (3-4) Xinggang Rd., Zhonglou

Ime in naslov osebe, ki je pooblaščena za pripravo tehnične dokumentacije:

Ime: Peter Söderström Naslov: Propellergatan 1, 211 15 Malmö, Švedska

Izjavljamo, da je izdelek

Kategorija: Vrtna kosilnica

Model: LMC406

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• skladen z ustreznimi določbami Direktive o strojih

• skladen z določbami teh drugih direktiv ES:

Poleg tega izjavljamo, da so bili upoštevani ti evropski usklajeni standardi (njihovi deli/klavzule):

Zone, Changzhou 213101 Kitajska.

2006/42/ES.

• 2014/30/ES (Direktiva o elektromagnetni združljivosti)

• 2000/14/ES (Direktiva o emisijah hrupa) vklj. s spremembami (2005/88/ES)

Page 93

Slovenščina

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Izmerjena raven zvočne moči: 91,48 dB(A) Zajamčena raven zvočne moči: 93,18 dB(A)

Način ugotavljanja skladnosti po Aneksu VI Direktive

2000/14/ES.

ES-homologacija v skladu s standardom 2000/14/ES: SGS United Kingdom Limited (0890).

Kraj, datum: Changzhou,

20171207

Podpis: Ted Qu, direktor za preverjanje kakovosti

Page 94

Hrvatski

1 Opis............................................. 95

1.1 Svrha........................................................ 95

1.2 Pregled.....................................................95

2 Sigurnost..................................... 95

3 Ugradnja......................................95

3.1 Vađenje stroja iz ambalaže...................... 95

3.2 Rasklopite donju ručku............................. 95

3.3 Montirajte gornju ručku ............................95

3.4 Ugradnja hvatača za travu....................... 96

3.5 Ugradnja zatvarača za malčiranje............ 96

3.6 Podešavanje visine noža..........................96

3.7 Umetnite bateriju...................................... 96

3.8 Uklonite baterijski modul.......................... 96

4 Rukovanje................................... 96

4.1 Pokrenite stroj.......................................... 96

4.2 Zaustavite stroj......................................... 96

4.3 Funkcija automatskog pojačanja.............. 97

4.4 Upotreba sustava s vlastitim pogonom.... 97

4.5 Pražnjenje hvatača za travu..................... 97

4.6 Upotreba na nizbrdici............................... 97

4.7 Savjeti za rad............................................97

5 Održavanje.................................. 97

5.1 Općenito održavanje................................ 98

5.2 Podmazivanje...........................................98

5.3 Zamjena noža...........................................98

5.4 Skladištenje stroja.................................... 98

5.5 Postavite uređaj na rub............................ 98

6 Otklanjanje problema.................. 98

7 Tehnički podaci........................... 99

8 Jamstvo....................................... 99

9 EZ izjava o sukladnosti................99

Page 95

Hrvatski

1 OPIS

1.1 SVRHA

Ovaj stroj koristi se za košenje trave u domaćinstvu. Rezni nož mora biti u približno usporednom položaju u odnosu na tlo. Sva četiri kotača moraju dodirivati tlo dok kosite.

1.2 PREGLED

Sl. 1 - 12

Gumb ručke

Donja ručka

Nosač

Gornja ručka

Vijak

Gumb

Hvatač za travu

Zatvarač za malčiranje

Vratašca stražnjeg ispusta

Ručka hvatača za travu

Kuka

Utor

Ručka zatvarač za malčiranje

Izlazni otvor

Poluga za podešavanje visine

Vrata baterije

Pretinac za bateriju

Sigurnosni ključ

Gumb za oslobađanje baterije

Gumb za pokretanje

Šipka ručke

Sigurnosna sklopka

Ručica vlastitog pogona

Gumb za regulaciju brzine

Nož

Drvo

Montažni vijak

Poklopac ključa

Odstojnik

Držač

Jezičac

Prekidač za skladištenje

2 SIGURNOST

UPOZORENJE

Pazite da poštujete i pridržavate se svih upute u vezi sigurnosti.

Pogledajte priručnik za sigurnost.

3 UGRADNJA

UPOZORENJE

Nemojte mijenjati ili postavljati dodatke koje nije preporučio proizvođač.

UPOZORENJE

Nemojte umetati sigurnosni ključ ili baterijski modul dok niste sastavili sve dijelove.

3.1 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Ako su dijelovi oštećeni, nemojte upotrebljavati stroj.

• Ako nemate sve dijelove, nemojte upotrebljavati stroj.

• Ako su dijelovi oštećeni ili nedostaju, razgovarajte s osobljem u servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve ne sastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim propisima.

3.2 RASKLOPITE DONJU RUČKU

Slika 2.

1. Povucite i okrenite gumbe ručke za 90°.

2. Rasklopite donju ručku.

3. Poravnajte gumbe ručke u jednom od tri položaja na nosačima.

4. Okrenite gumbe ručke za 90° tako da se blokiraju u rupama u nosačima.

NAPOMENA

Pazite da dva gumba ručke budu u istom položaju.

UPOZORENJE

Pazite da ne oštetite kabele dok preklapate ili rasklapate ručku.

3.3 MONTIRAJTE GORNJU RUČKU

Slika 3.

Page 96

Hrvatski

1. Poravnajte rupe na gornjoj ručki i donjoj ručki.

2. Provedite vijke kroz rupe.

3. Stegnite gumbe na vijke.

4. Provedite istu radnju na drugoj strani.

3.4 UGRADNJA HVATAČA ZA TRAVU

Slika 4.

1. Uklonite zatvarač za malčiranje.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom položaju.

3. Držite hvatač trave za njegovu ručku i stavite kuke na u utore.

4. Zatvorite vrata stražnjeg izlaza.

3.5 UGRADNJA ZATVARAČA ZA

MALČIRANJE

Slika 5.

1. Uklonite hvatač za travu.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom položaju.

3. Pritisnite zasune na obje strane ručke zatvarača za malčiranje i postavite ih u kanalić za ispust.

4. Pričvrstite zatvarač za malčiranje na kanalić za ispust tako da jezični nasjednu u otvore iza postolja kosilice.

5. Zatvorite vrata stražnjeg izlaza.

3.6 PODEŠAVANJE VISINE NOŽA

Nož na stroju može se podesiti na različite visine.

Slika 6.

1. Povucite polugu za podešavanje visine unatrag kako biste povećali visinu noža.

2. Gurnite polugu za podešavanje visine prema naprijed kako biste smanjili visinu noža.

3.7 UMETNITE BATERIJU

Slika 7.

UPOZORENJE

• Ako su baterijski modul ili punjač oštećeni, zamijenite baterijski modul ili punjač.

• Zaustavite stroj i pričekajte da se motor zaustavi prije ugradnje ili uklanjanja baterijskog modula.

• Pročitajte, usvojite i slijedite upute u priručniku za bateriju i punjač.

1. Otvorite pretinac baterije.

2. Poravnajte izbočenja na baterijskom modulu sa žljebovima u odjeljku za bateriju.

3. Gurnite baterijski modul u odjeljak za bateriju tako da baterijski modul uskoči na svoje mjesto.

4. Kad začujete klik, baterijski modul je ugrađen.

5. Zatvorite vratašca za baterije.

NAPOMENA

Motor će se pokrenuti samo kada je umetnut sigurnosni ključ.

3.8 UKLONITE BATERIJSKI MODUL

Slika 7.

1. Izvadite sigurnosni ključ.

2. Otvorite pretinac baterije.

3. Pritisnite i držite gumb za oslobađanje baterije.

4. Izvadite baterijski modul iz stroja.

4 RUKOVANJE

UPOZORENJE

Nosite zaštitu za oči tijekom rada.

4.1 POKRENITE STROJ

Slika 7 - 8

1. Otvorite poklopac ključa.

2. Utaknite sigurnosni ključ.

3. Pritisnite i držite gumb za pokretanje.

4. Dok držite pritisnutim gumb za pokretanje, povucite sigurnosnu sklopku u smjeru šipke ručke.

5. Otpustite gumb za pokretanje da biste pokrenuli stroj.

Postupno pokretanje Litij-ionski stroj opremljen je funkcijom postupnog

pokretanja. Kada pokrenete stroj, nakon otprilike 3 sekunde doseći

će punu brzinu.

NAPOMENA

Ako se stroj ne može pokrenuti, izvadite baterijski modul i provjerite sljedeće na kosilici:

• na nožu nema nahvatane trave.

• nož se može slobodno okrenuti rukom.

4.2 ZAUSTAVITE STROJ

Slika 8.

1. Otpustite sigurnosnu sklopku da zaustavite rad stroja.

Page 97

Hrvatski

UPOZORENJE

Pričekajte da se noževi do kraja zaustave, tek tada ponovno pokrenite stroj. Nemojte isključiti kosilicu pa ju odmah uključiti.

UPOZORENJE

Izvadite sigurnosni ključ i baterijski modul kada završite s radom.

4.3 FUNKCIJA AUTOMATSKOG POJAČANJA

Pri košnji visoke trave, brzina vrtnje automatski se povećava kako bi se očuvali dobri rezultati košnje i prikupljanja.

Povratkom na uobičajene uvjete rada, dolazi do automatskog smanjenja na standardni broj okretaja za očuvanje vremena rada.

4.4 UPOTREBA SUSTAVA S VLASTITIM POGONOM

Slika 8.

1. Pokrenite stroj.

2. Dok držite pritisnutom sigurnosnu sklopku, gurnite

ručicu samostalnog pogona u smjeru šipke ručke.

3. Istovremeno desnom rukom držite sigurnosnu

sklopku i ručicu samostalnog pogona.

4. Prilagodite gumb za regulaciju brzine koristeći lijevu

ruku.

• Pomaknite gumb za regulaciju brzine u smjeru simbola zeca kako biste povećali brzinu.

• Pomaknite gumb za regulaciju brzine u smjeru simbola kornjače kako biste smanjili brzinu.

5. Otpustite ručicu samostalnog pogona kako biste zatvorili sustav samostalnog pogona.

4.5 PRAŽNJENJE HVATAČA ZA

TRAVU

Slika 9.

1. zaustavite rad stroja.

2. Izvadite sigurnosni ključ.

3. Uklonite baterijski modul.

4. Otvorite vrata stražnjeg ispusta i zadržite ih u tom položaju.

5. Držite hvatača trave za njegovu ručku i otkvačite ga od utora.

6. Zatvorite vrata stražnjeg izlaza.

7. Ispraznite hvatač za travu.

4.6 UPOTREBA NA NIZBRDICI

UPOZORENJE

Nemojte kositi na nizbrdici s nagibom većim od 15°. Ako se ne osjećate ugodno, nemojte kositi na nizbrdici.

UPOZORENJE

Držite nisku brzinu samostalnog pogona kada kosite na nizbrdici.

• Nemojte se pomicati gore-dolje po kosini kada kosite poprečno na nizbrdici. Budite pažljivi kad mijenjate smjer na nizbrdici.

• Pazite na rupe, korijenje, kamenje i druge skrivene predmete zbog kojih možete pasti. Uklonite prepreke kao što je kamenje i granje drveta.

• Pazite da stojite u stabilnom položaju. Ako izgubite ravnotežu, odmah otpustite sigurnosnu sklopku.

• Ne kosite blizu strmina, kanala ili nasipa.

4.7 SAVJETI ZA RAD

• Ne pokušavajte zaobići rad gumba za pokretanje i sigurnosne sklopke.

• Nemojte naginjati stroj za vrijeme pokretanja.

• Nemojte stavljati ruke ili stopala blizu ili ispod okretnih dijelova.

• Izlazni nastavak mora biti čist.

• Nemojte kositi mokru travu.

• Veća visina noža potrebna je za novu i debelu travu.

• Nakon svake upotrebe, očistite dno trupa kosilice. Uklonite ostatke trave, lišće, prljavštinu i ostale nečistoće.

5 ODRŽAVANJE

UPOZORENJE

Prije održavanja iz stroja izvadite sigurnosni ključ i baterijski modul.

UPOZORENJE

Na motoru i baterijskom modulu ne smije biti trave, čišća i previše masti.

OPREZ

Koristite samo odobrene zamjenske dijelove.

OPREZ

Pazite da kočiona tekućina, benzin i materijali na bazi nafte ne dođu u kontakt s plastičnim dijelovima. Kemijske tvari mogu izazvati oštećenja na plastici i dovesti ju u neupotrebljivo stanje.

Page 98

Hrvatski

OPREZ

Nemojte upotrebljavati jaka otapala ili deterdžente na plastičnim kućištima ili dijelovima.

5.1 OPĆENITO ODRŽAVANJE

• Prije svake upotrebe, pregledajte ima li na stroju oštećenih, nedostajućih ili labavih dijelova kao što su vijci, matice i čepovi/poklopci.

• Pravilno stegnite sve vijke i čepove.

• Očistite stroj suhom krpom. Nemojte koristiti vodu.

5.2 PODMAZIVANJE

Na sve ležajeve nanesite dovoljnu količinu maziva visoke kvalitete. U uobičajenim uvjetima upotrebe nije potrebno dodatno podmazivanje ležajeva.

UPOZORENJE

Nemojte podmazivati dijelove kotača. Podmazivanje može dovesti do oštećenja dijelova kotača za vrijeme rada.

5.3 ZAMJENA NOŽA

Slika 10 - 11

UPOZORENJE

Upotrijebite samo odobrene zamjenske noževe.

UPOZORENJE

Nosite čvrste rukavice ili omotajte krpu oko noža prije nego ga dodirujete.

1. Zaustavite rad stroja.

2. Uvjerite se da su se noževi potpuno zaustavili.

3. Uklonite sigurnosni ključ i baterijski modul.

4. Okrenite stroj na bok.

5. Koristeći komad drveta, onemogućite pomicanje noža.

6. Uklonite vijak za ugradnju i odstojnik koristeći ključ

ili sličan alat.

7. Uklonite nož.

8. Ugradite novi nož. Pazite da držači zahvaćaju rupe na nožu.

9. Postavite odstojnik i pritegnite montažni vijak koji ste ranije uklonili.

10. Provedite istu radnju na drugom nožu.

5.4 SKLADIŠTENJE STROJA

• Očistite stroj prije skladištenja.

• Pazite da motor nije vruć kada spremate stroj.

• Pazite da na stroju nema olabavljenih ili oštećenih dijelova. Ako je potrebno, provedite ovaj postupak/ slijedite upute:

• Zamijenite oštećene dijelove.

• Stegnite vijke.

• Razgovarajte s osobom u ovlaštenom servisnom

centru.

• Stroj uskladištite u suhom području.

• Pobrinite se da djeca ne mogu pristupiti u blizinu stroja.

5.5 POSTAVITE UREĐAJ NA RUB

Slika 12.

1. Uklonite hvatač za travu.

2. Povucite i okrenite gumbe ručke za 90°.

3. Rasklopite dršku.

4. Okrenite gumbe ručke za 90° kako biste fiksirali položaj ručke.

5. Postavite uređaj na rub i pobrinite se da nosači dodiruju pod.

Sklopka za skladištenje Stroj sadrži sklopku za skladištenje koja u položaju za

skladištenje onemogućuje samostalno pokretanje. Potrebno je ukloniti sigurnosni ključ i baterijski modul

kako ne bi došlo do slučajnog pokretanja ili neovlaštenog korištenja. Sklopka za skladištenje ne zamijenjuje ovu funkciju.

6 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje Ručka nije na

svom mjestu.

Stroj se ne može pokrenuti.

Stroj neravnomjerno sječe travu.

Vijci nisu pravilno stegnuti.

Kapacitet baterije je nizak.

Sigurnosna sklopka je oštećena.

Ključ baterije nije umetnut.

Travnjak je neravan.

Visina noža nije propisno podešena.

Prilagodite visinu ručke i pobrinite se da su vijci i gumbi pravilno poravnati.

Napunite baterijski modul.

Zamijenite sigurnosnu sklopku.

Utaknite ključ za bateriju.

Pregledajte područje košnje.

Premjestite kotače na viši položaj.

Page 99

Hrvatski

Problem Mogući uzrok Rješenje Stroj ne obavlja

malčiranje kako treba.

Stroj se teško gura.

Na stroju se javljaju jake vibracije.

Stroj se zaustavlja za vrijeme košenja.

* Ako ne možete pronaći rješenje za te probleme, otiđite u servisni centar.

Mokri ostaci trave zalijepljeni su za trup.

Nema zatvarača za malčiranje.

Trava je previsoka ili je premala visina noža.

Hvatač trave i nož zastaju u debeloj travi.

Nož je neuravnotežen i istrošen.

Vratilo motora je savijeno.

Visina noža je preniska.

Baterijski modul je prazan.

Ostavi trave zalijepljeni su za trup ili nož.

Radna temperatura stroja je previsoka.

Pričekajte da se trava posuši, zatim nastavite s košnjom.

Ugradite čep za malčiranje.

Povećajte visinu noža.

Ispraznite ostatke pokošene trave iz hvatača za travu.

Zamijenite nož.

1. Zaustavite rad motora.

2. Uklonite sigurnosni ključ i baterijski modul.

3. Odvojite izvor električnog napajanja.

4. Pregledom potražite moguća oštećenja.

5. Otklonite kvar stroja prije njegova ponovnog pokretanja.

Povećajte visinu noža.

Napunite baterijski modul.

Izvadite baterijski modul i provjerite platformu.

Ohladite stroj.

7 TEHNIČKI PODACI

Napon 60 V

Brzina vrtnje bez opterećenja

Širina reza 610 mm Visina reza 25 - 80 mm Brzina s vlastitim pogo-

nom Volumen hvatača za travu 60 L Težina (bez baterijskog

modula) Izmjerena razina tlaka

zvuka Izmjerena razina snage

zvuka Zajamčena razina snage

zvuka Vibracije < 2,5 m/s2 1,5 Model baterije P60B2/P60B4/P60B6 Model punjača P60UC

4000 /min

0,5 - 1,5 m/s

32,5 kg

LpA= 71,48 dB(A)

LwA= 91,48 dB(A)

= 93,18 dB(A)

wA.d

8 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se pronaći na Powerworks web stranici)

Powerworks Jamstvo koje vrijedi 3 godine za proizvod i 2 godine za baterije (potrošačka/osobna upotreba) od datuma kupnje. Ovim jamstvom obuhvaćene su greške u proizvodnji. Neispravan proizvod u okviru jamstva možete se popraviti ili zamijeniti novim. Uređaj koji se koristio na nepropisni način ili na način koji nije opisan u vlasničkom priručniku možda neće biti obuhvaćen ovim jamstvom. Normalno trošenje i potrošni dijelovi nisu obuhvaćeni jamstvom. Na originalno jamstvo proizvođača ne utječu dodatna jamstva koja daje predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje radi ostvarenja popravka u okviru jamstva zajedno s dokazom o kupnji (računom).

9 EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Naziv: Changzhou Globe Co., Ltd. Adresa: No. 65 (3-4) Xinggang Rd., Zhonglou

Naziv i adresa osobe ovlaštene za kompiliranje tehničke datoteke:

Naziv: Peter Söderström Adresa: Propellergatan 1, 211 15 Malmö, Švedska

Zone, Changzhou 213101 Kina.

Page 100

Hrvatski

Ovime izjavljujemo da proizvod

Kategorija: Kosilica

Model: LMC406

Serijski broj: Pogledajte natpis s nazivnim po-

Godina proizvodnje: Pogledajte natpis s nazivnim po-

• je u sukladnosti s relevantnim odredbama direktive o strojevima 2006/42/EZ.

• je u sukladnosti s odredbama sljedećih ostalih EZ direktiva:

• 2014/30/EZ (EMC direktiva)

• 2000/14/EZ (direktiva o buci) uključujući izmjene

(2005/88/EZ)

Štoviše, izjavljujemo da su korišteni sljedeći (dijelovi/ rečenice) usklađeni europski standardi:

• EN 60335-1, EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2, ISO 11094

Izmjerena razina snage zvuka: 91,48 dB(A) Zajamčena razina snage zvuka: 93,18 dB(A)

Metoda procjene sukladnosti prema Dodatku VI direktive 2000/14/EZ.

EZ tipsko odobrenje prema 2000/14/EZ: SGS United Kingdom Limited (0890).

dacima

Mjesto, datum

Changzhou,

20171207

Potpis: Ted Qu, direktor za kvalitetu

100
