Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Quick Start Guide

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS – This manual contains important instructions for models PowerWalker VFD 400/600/800 that should be followed during installation and maintenance of the UPS and batteries.

 This product is specially designed for PCs and it is not recommended for use in any life-

supporting system and other specific important equipment.

 This equipment can be operated by any individual with no previous training.  Do not plug household appliances such as hair dryers to UPS receptacles.  This unit intended for installation in a controlled environment (temperature controlled,

indoor area free of conductive contaminants). Avoid installing the UPS in locations where there is standing or running water, or excessive humidity.

 Risk of electric shock, do not remove cover. No user serviceable parts inside. Refer

servicing to qualified service personnel.

 The utility power outlet shall be near the equipment and easily accessible. To isolate UPS

from AC input, remove the plug from the utility power outlet.

 If UPS is to be stored for a long time, it is recommended to recharge the batteries (by

connecting the utility power to UPS, switch “ON”), once a month for 24 hours to avoid a

full battery discharge.

 Please do not use the UPS in excess of the rated load capacity.  The UPS contains one/two large-capacity batteries. So the shell shall not be opened,

otherwise such dangers as electric shock will be caused. If any internal overhaul or replacement of the battery is required, please contact the distributor.

 The internal short circuiting of the UPS will lead to dangers such as electric shock or fire,

therefore, no water containers (such as a water glass) shall be placed on the top of the UPS so as to avoid such dangers as electric shock.

 Do not dispose of battery or batteries in a fire. The battery may explode.  Do not open or mutilate the battery or batteries. Released electrolyte is harmful to the

skin and eyes. It may be toxic.

 Icon Φ on the rating label stands for phase symbol.  A battery can present a risk of electrical shock and high short circuit current. The

following precautions should be observed when working on batteries :

 Remove watches, rings, or other metal objects from the hand.  Use tools with insulated handles.

 Servicing of batteries should be performed or supervised by personnel knowledgeable of

batteries and the required precautions. Keep unauthorized personnel away from batteries.

 When replacing batteries, replace with the same type and number of the sealed lead-acid

batteries.

 The maximum ambient temperature rating is 40°C.  This pluggable type A equipment with battery already installed by the supplier is

operator installable and may be operated by laymen.

 During the installation of this equipment it should be assured that the sum of the leakage

currents of the UPS and the connected loads does not exceed 3.5mA.

 Attention, hazardous through electric shock. Also with disconnection of this unit from

the mains, hazardous voltage still may be accessible through supply from battery. The battery supply should be therefore disconnected in the plus and minus pole of the battery when maintenance or service work inside the UPS is necessary.

 The mains socket outlet that supplies the UPS shall be installed near the UPS and shall be

easily accessible.

 In case smoke is found coming out from the device, please cut off the power supply

quickly and contact the distributor.

 Do not keep or use this product in any of the following environments:

o Any area with combustible gas, corrosive substance or heavy dust. o Any area with extraordinarily high or low temperature (above 40˚C or below

0˚C) and humidity of more than 90%.

o Any area exposed to direct sunshine or near any heating apparatus. o Any area with serious vibrations. o Outdoor.

 In the event that there is fire occurring in the vicinity, please use dry-power extinguishers.

The use of liquid extinguishers may give rise to the danger of electric shock.

This product complies with the safety and environmental regulations in EU.

If the time arises to throw away your product, please recycle all the components possible. Batteries and rechargeable batteries are not to be disposed in your domestic waste! Please recycle them at your local recycling point. Together we can help to protect the environment.

1. Product Introduction

UPS Unit

Quick Start Guide

Input Power cord

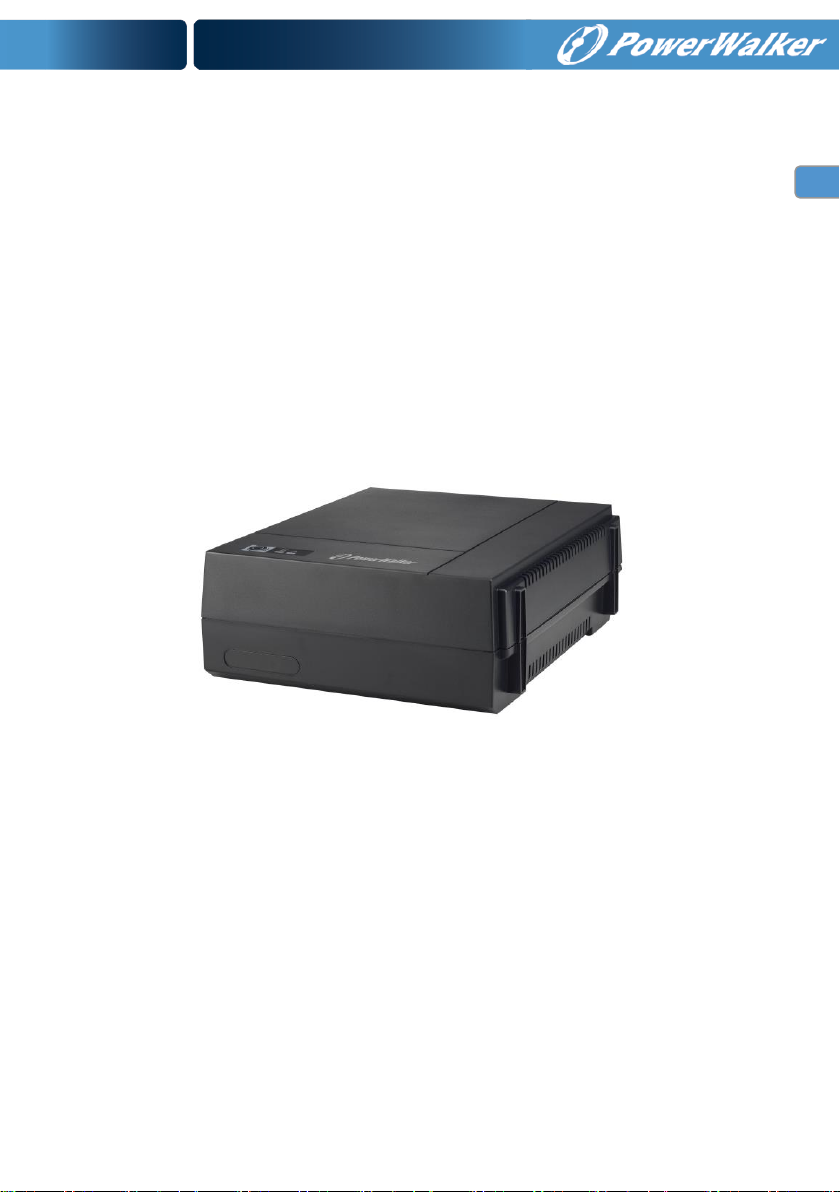

The PowerWalker VFD series provides comprehensive protection in a small and economic package. The UPS is more compact and offers greater comprehensive power protection against surges and spikes. This UPS will continue providing stable power to connected equipment and enable to shutdown PC safely during power failure. Its embedded microprocessor controller guarantees high reliability and it’s perfect for any home or small office application.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

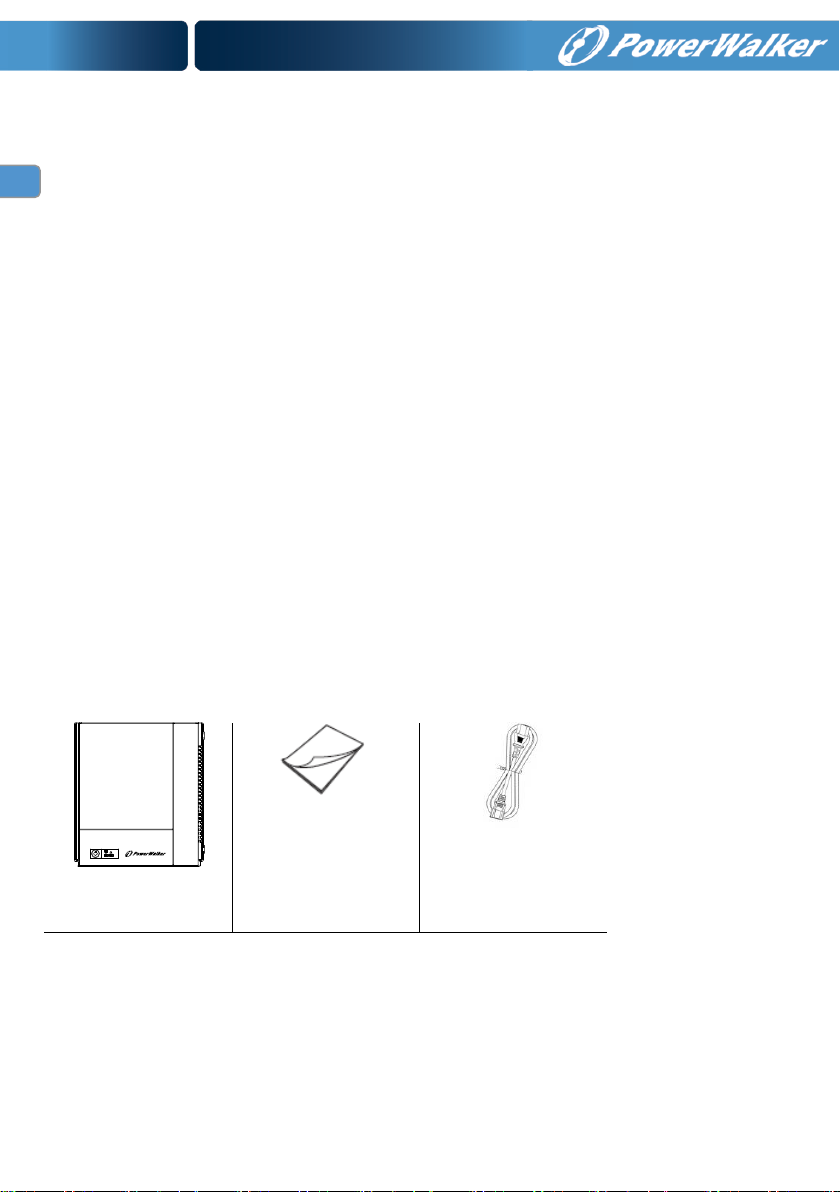

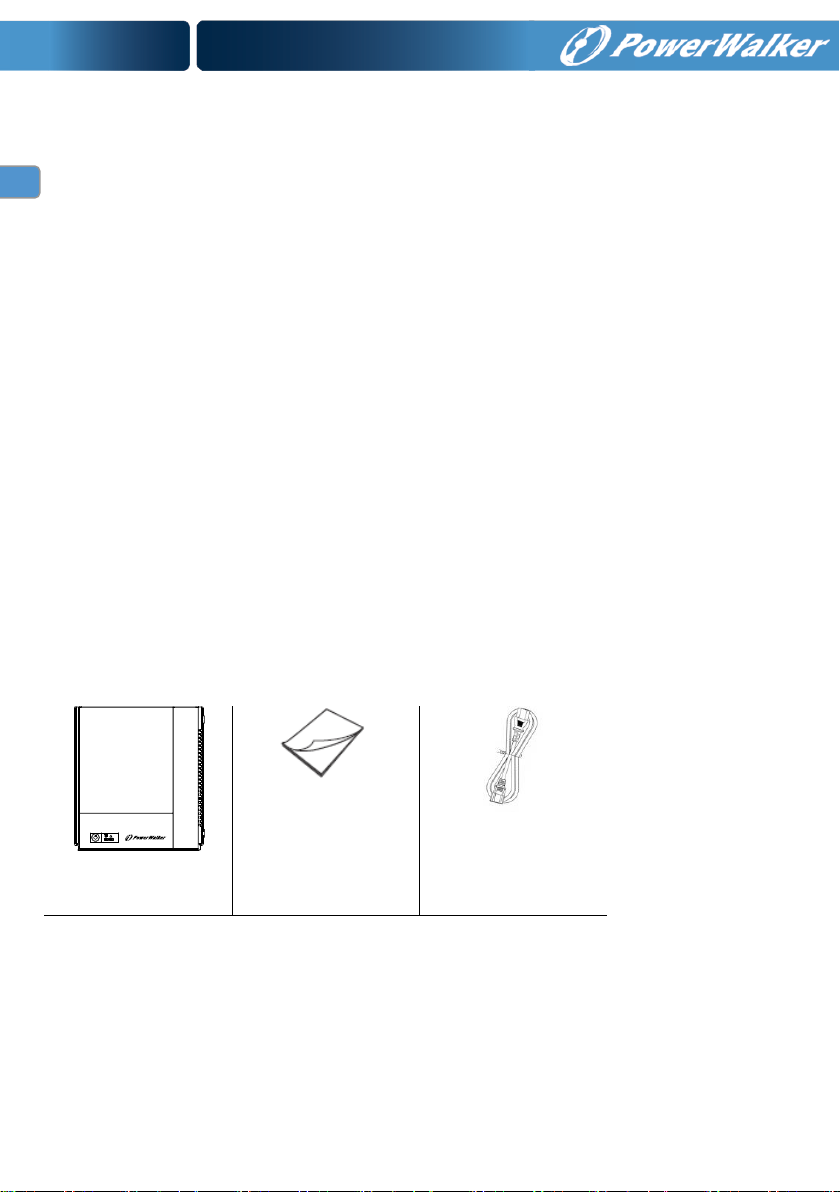

2. Package Contents

You should have received the following items inside of package:



Power Switch



UPS status indicator

 Fault/Battery status indicator

(Check the Indicator & Alarm Table for the details.)

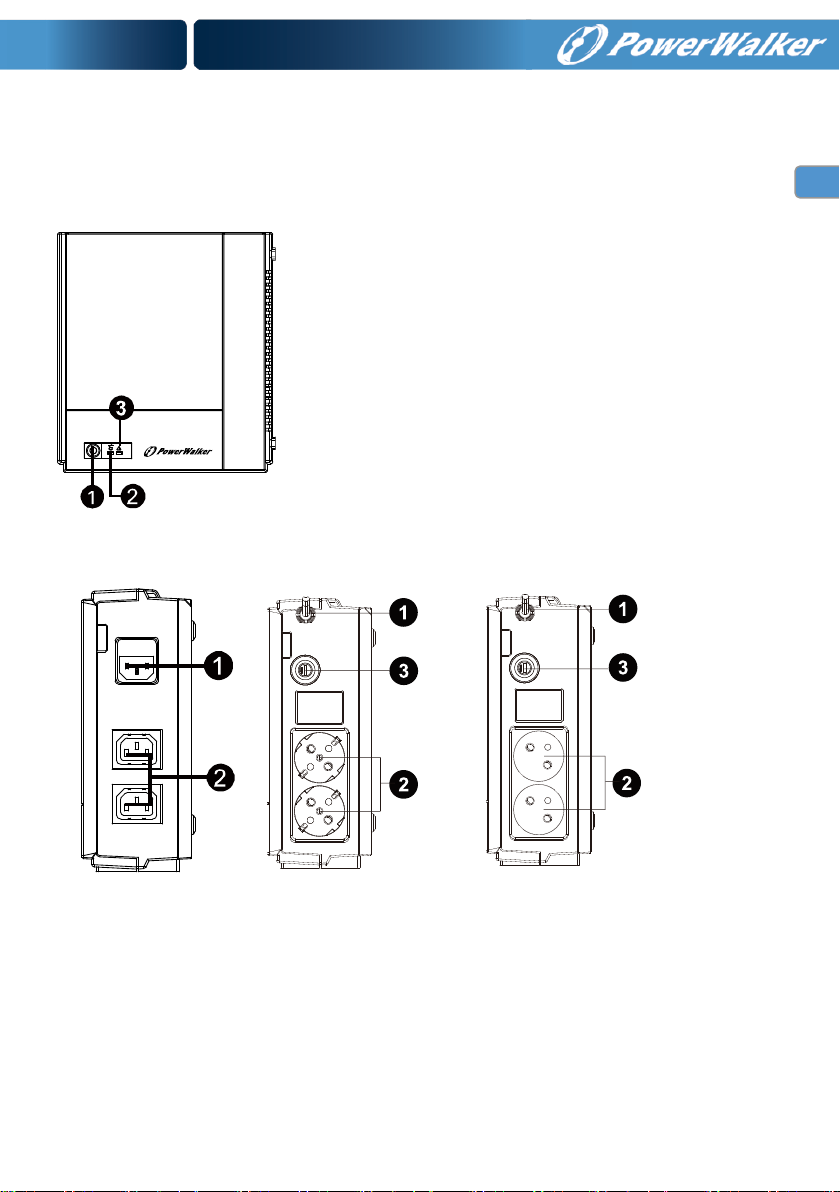

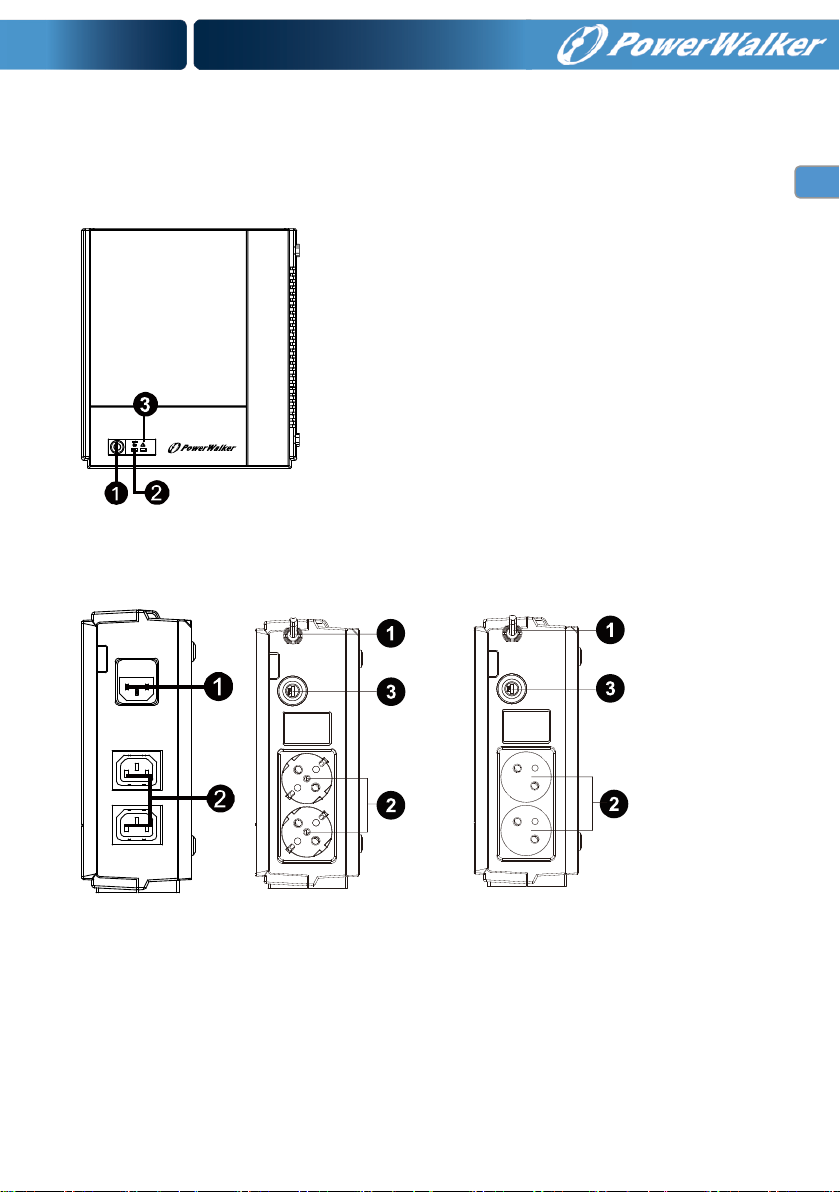

3. Product Overview

Front Panel:

Back Panel:

IEC Type Schuko Type French Type

AC input Output receptacles Circuit breaker

8 hours

NEVER NEVER connect a laser printer or

scanner to the UPS unit. This may cause the damage of the unit.

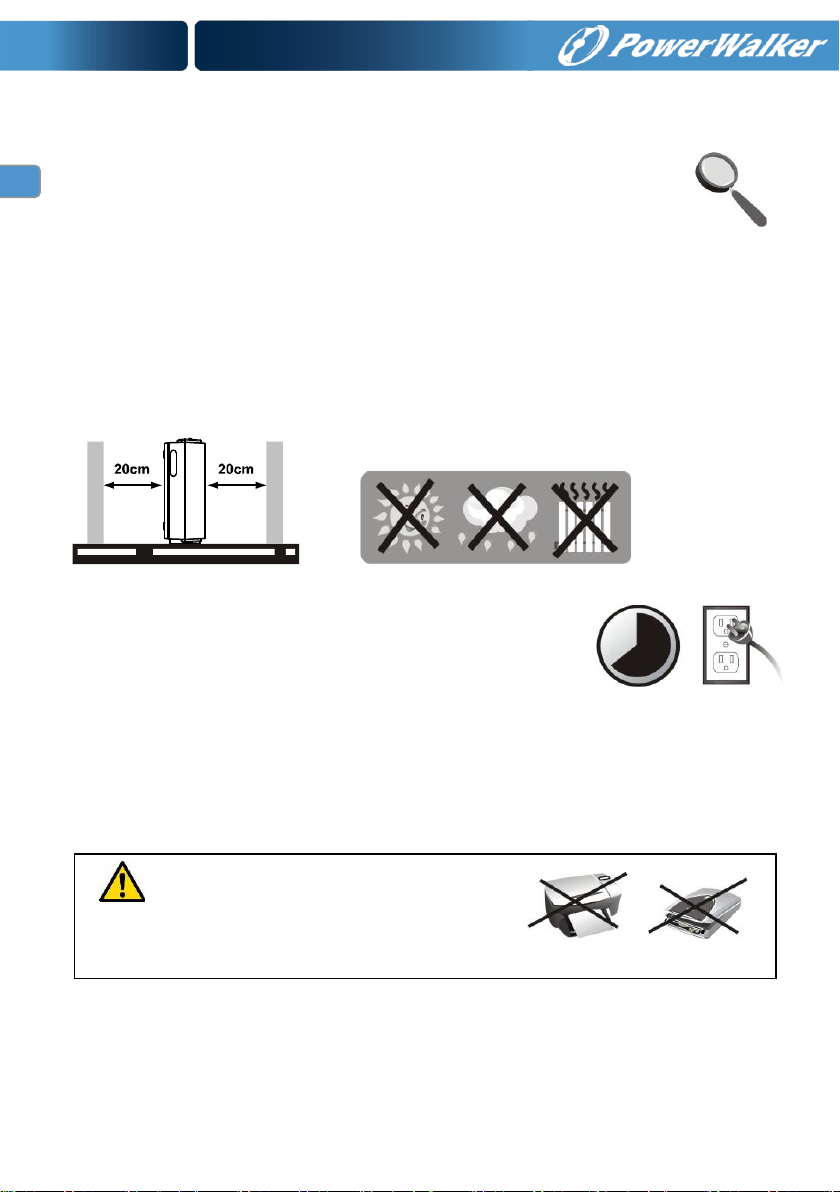

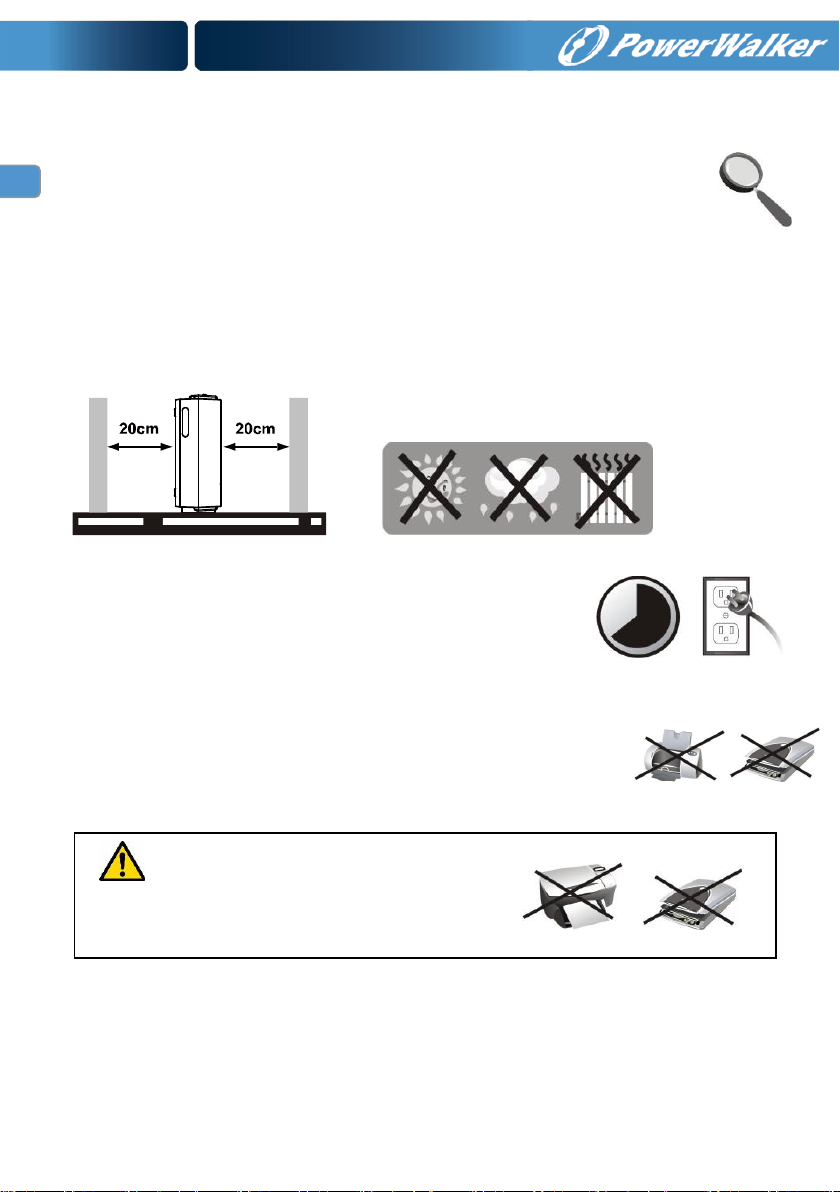

4. Installation and Initial Startup

NOTE: Before installation, please inspect the unit. Be sure that nothing inside the

package is damaged.

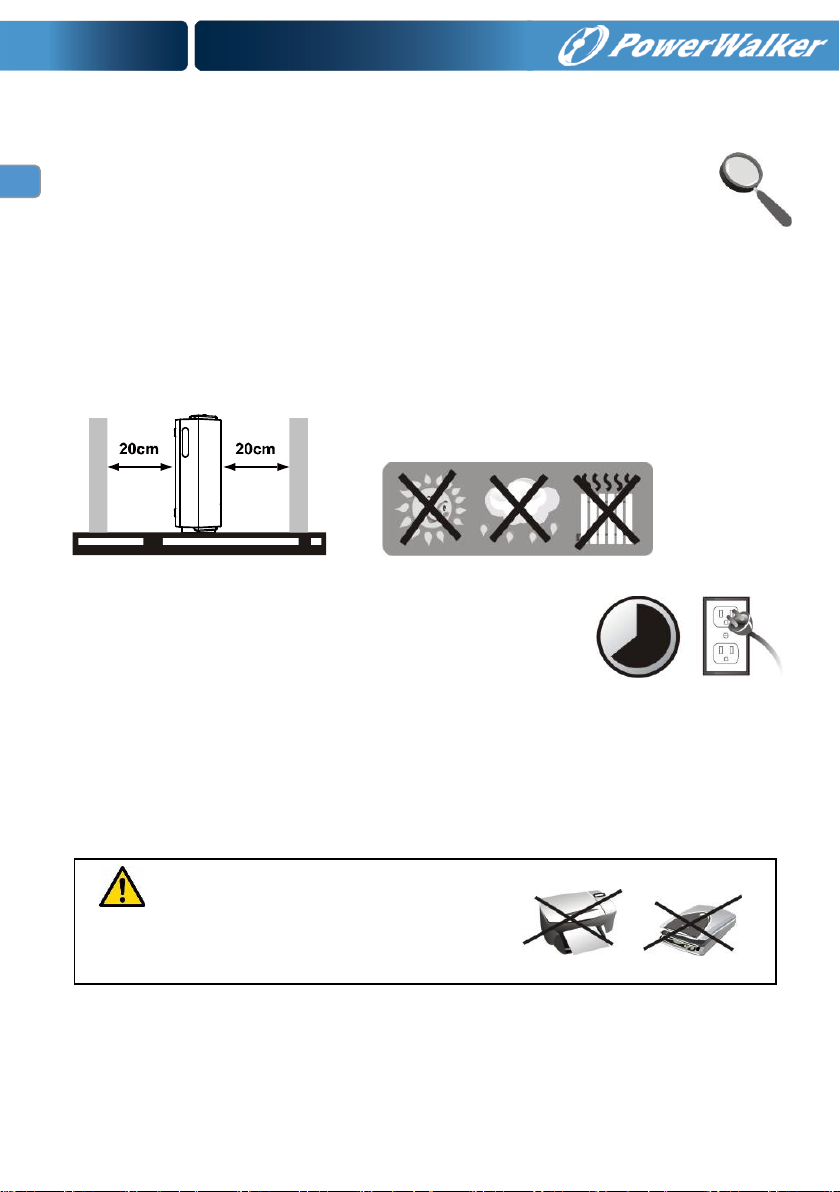

I: Placement & Storage Conditions

Install the UPS in a protected area that is free of excessive dust and has adequate air flow. Please place the UPS away from other units at least 20 cm to avoid interference. Do NOT operate the UPS where the temperature and humidity is outside the specific limits. (Please check the specs for the limitations.)

II: Connect to Utility and Charge

Before initial use, please plug in the AC input cord to the wall outlet and turn on the UPS for charging. For the best results, suggest to charge the battery at least 8 hours before initial use.

III: Connect the Loads

Plug in the loads to output receptacles on the rear panel of the UPS. Simply turn on the power switch of UPS unit, then devices connected to the UPS will be protected by UPS unit.

VI: Turn On/Off the Unit

Turn on the UPS unit by pressing the power switch. Turn off the UPS unit by pressing again the power switch.

Conditions

Visual Indicator

Alarm

AC Mode

Green LED lighting

Off

Battery Mode

Green LED flashing every 10

seconds

Sounding every 10

seconds

Low battery at battery mode

Green LED flashing every second

and Red LED lighting

Sounding every

second

Fault

Red LED lighting

Continuously

sounding

Alarm for over-temperature protection

Red LED flashing every 0.5 seconds

Off

Problem

Possible Cause

Solutions

No LED display on the front panel.

Low battery.

Charge the UPS at least 8 hours.

Battery fault.

Replace the battery with the same type of battery.

The UPS is not turned on.

Press the power switch again to turn on the UPS.

Alarm continuously sounds when the mains is normal.

The UPS is overload.

Remove some loads first. Before reconnecting equipment, please verify that the load matches the UPS capability specified in the specs.

UPS fault

Return the unit to the service center.

Alarm sounds every 2 seconds when the mains is normal.

Battery defect.

Replace the battery with the same type of battery.

Charging board is damaged.

Return the unit to the service center.

When power fails, backup time is shorten.

The UPS is overload.

Remove some critical load.

Battery voltage is too low.

Charge the UPS at least 8 hours.

Battery defect. It might be due to high temperature operation environment, or improper operation to battery.

Replace the battery with the same type

of battery. The mains is normal but LED is flashing.

Power cord is loose.

Reconnect the power cord properly.

5. Indicators & Alarm Table for Operation

6. Trouble Shooting

Use the table below to solve minor problems.

7. Specifications

Model

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

CAPACITY

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

INPUT

Voltage

Voltage Range

180~270 VAC

Frequency

50 Hz

OUTPUT

Voltage Regulation

+/-10%

Transfer Time

Typical 2-6 ms

Waveform

Simulated Sine Wave

BATTERY

Type & Number

12 V / 4.5 AH x 1

12 V / 7 AH x 1

12 V / 9 AH x 1

Charging Time

8 hours recover to 90% capacity

PHYSICAL

Dimension (DxWxH)

228 x 82.5 x 207 mm (@ vertically stand)

Net Weight (kgs)

2.2

2.7

3.1

Environment

Humidity

0-90 %

Temperature

0-40° C ( non-condensing)

230 VAC

Off Line USV

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Schnellanleitung

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

WICHTIGE SICHERHEITSHINWEISE

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG AUF – Diese enthält wichtige Anleitungen für die Modelle PowerWalker VFD 400/600/800, die während der Installation und Wartung der USV und der Akkus beachtet werden sollten.

 Dieses Produkt wurde speziell für PC’s entwickelt und wird nicht für den Einsatz wie etwa

für Lebenserhaltungssysteme und andere wichtige Geräte empfohlen.

 Dieses Gerät kann von Jedermann ohne vorherige Ausbildung betrieben werden.  Schließen Sie keine Haushaltsgeräte, wie etwa Haartrockner, an die Steckdosen der USV

an.

 Dieses Gerät ist für die Installation in einer kontrollierten Umgebung ausgelegt (d. h.

geregelte Temperatur, Innenbereich, der frei von schädlichen Substanzen ist). Vermeiden Sie die Installation der USV an einem Ort mit fließendem Wasser oder übermäßiger Feuchtigkeit.

 Decken Sie das Gerät nicht ab, da dadurch Gefahr eines elektrischen Schlages besteht. Es

befinden sich im Inneren des Geräts keine zu wartenden Teile. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal warten oder reparieren.

 Die Steckdose, in der die USV eingesteckt wird, sollte gut zugänglich sein und sich in der

Nähe des Geräts befinden. Um die USV von der Wechselspannung zu trennen, ziehen Sie bitte den Stecker aus der Steckdose.

 Wenn die USV für längere Zeit gelagert werden soll, wird empfohlen, die Batterien

aufzuladen, indem die USV mit einer Steckdose verbunden und der Schalter eingeschaltet wird. Dies sollte ein Mal pro Monat für 24 Stunden durchgeführt werden, um eine vollständige Entladung der Batterie zu vermeiden.

 Ü berlasten Sie die USV bitte nicht, beachten Sie die zulässige Nennlast des Geräts.  Die USV beinhaltet einen/zwei Akkus mit hoher Kapazität. Deshalb sollte das Gehäuse der

USV nicht geöffnet werden, um Gefahren von elektrischen Schlägen zu vermeiden. Wenn der Akku repariert oder ersetzt werden muss, kontaktieren Sie bitte den Händler.

 Kurzschlüsse im Inneren der USV führen zu elektrischen Schlägen oder zu Bränden,

deshalb sollten Behälter mit Wasser (z. B. ein Wasserglas) nicht auf das Gehäuse der USV abgestellt werden.

 Werfen Sie die Batterie(n) nicht in offenes Feuer. Der Akku kann explodieren.  Ö ffnen oder zerstören Sie den Akku nicht. Freigesetzter Elektrolyt kann Haut und Augen

schädigen. Er kann giftig sein.

 Das Symbol Φ auf dem Typenschild steht für das Phasensymbol.  Ein Akku kann einen elektrischen Schlag oder einen hohen Kurzschlussstrom

verursachen. Die folgenden Vorsichtsmaßnahmen sollten getroffen werden, wenn mit Akkus gearbeitet wird:

 Entfernen Sie Uhren, Ringe oder andere Metallgegenstände von Ihrer Hand.  Verwenden Sie Werkzeuge mit isolierten Griffen.

 Wartung und Reparatur der Akkus darf nur von Fachpersonal durchgeführt oder

überwacht werden, das Wissen über Akkus hat und die notwendigen Vorsichtsmaßnahmen kennt. Halten Sie unbefugtes Personal von den Akkus fern.

 Wenn die Akkus ersetzt werden, ersetzen Sie diese mit dem gleichen Typ und der

gleichen Anzahl versiegelter Blei-Säure-Akkumulatoren.

 Die maximale Umgebungstemperatur für die Batterien beträgt 40 °C.  Dieses steckerfertige Typ A-Gerät mit schon installierten Akkumulatoren ist betriebsbereit

und kann von Laien betrieben werden.

 Bei der Installation des Gerätes muss darauf geachtet werden, dass die Summe des

Verluststroms der USV und der angeschlossenen Last 3,5 mA nicht übersteigt.

 Achtung: Gefahr durch elektrischen Schlag. Nach Ziehen des Steckers aus der Steckdose

kann noch eine gefährliche Spannung von dem Akku vorhanden sein. Die Akkumulatorversorgung sollte deshalb am Plus- und Minuspol des Akkus abgeklemmt werden, wenn Wartung und Reparatur im Inneren der USV notwendig werden.

 Die Steckdose, die die USV versorgt, sollte in der Nähe der USV installiert und leicht

zugänglich sein.

 Im Falle von Rauch aus dem Gerät ziehen Sie bitte sofort den Netzstecker und

kontaktieren Sie Ihren Händler.

 Verwenden Sie das Gerät nicht in einer der folgenden Umgebungen:

o Jegliche Bereiche mit brennbaren Gasen, ätzenden Substanzen oder hoher

Staubbelastung.

o Jegliche Bereiche, in denen ungewöhnlich hohe oder niedrige Temperaturen

vorherrschen (über 40 °C oder unter 0 °C) und mit einer Feuchtigkeit von mehr als 90%.

o Jegliche Bereiche mit direkter Sonneneinstrahlung oder in der Nähe von

Heizgeräten/Heizungen.

o Jegliche Bereiche mit starken Vibrationen. o Außenbereiche.

 Falls ein Feuer in der Umgebung ausbricht, verwenden Sie bitte Trockenfeuerlöscher. Die

Verwendung von Feuerlöschern mit flüssigen Mitteln kann zu elektrischen Schlägen führen.

Dieses Produkt entspricht den Sicherheits- und Umweltauflagen in der EU.

Bitte recyceln Sie so viele Komponenten wie möglich, wenn Sie Ihr Gerät entsorgen. Batterien und wiederaufladbare Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie diese in Ihrem örtlichen Recyclingzentrum ab. Sie können damit zum Schutz unserer Umwelt beitragen.

USV-Gerät

Kurzanleitung

Wechselstrom-

Netzkabel

1. Einführung

Die PowerWalker VFD series -USV ist ein kompaktes und erschwingliches Modell, das Ihre Geräte gegen Stromausfälle schützt. Sie ist besonders klein und bietet außerdem Schutz gegen Ü berspannungen und Spannungsspitzen. Sie bietet eine ausreichende Ü berbrückungszeit, um bei Stromausfällen die angeschlossenen Geräte zu speisen und Zeit genug zu haben, Daten zu sichern und den PC sicher herunterzufahren. Die eingebaute Mikroprozessorsteuerung sorgt für eine hohe Zuverlässigkeit, wodurch sich das Gerät optimal zu Hause oder in kleinen Büros einsetzen lässt.

• Kompaktes Gehäuse mit Standfuß und maximale Aufstellungsflexibilität

• Hohe Zuverlässigkeit durch modern Mikroprozessorsteuerung

• Automatischer Neustart bei Wiederherstellung der Stromzufuhr

• Simulierte Sinuskurve

• Start auf Batteriebetrieb

• Schutzvorrichtungen: Tiefentladungs-, Überlade-, Kurzschluss- und Überhitzungsschutz

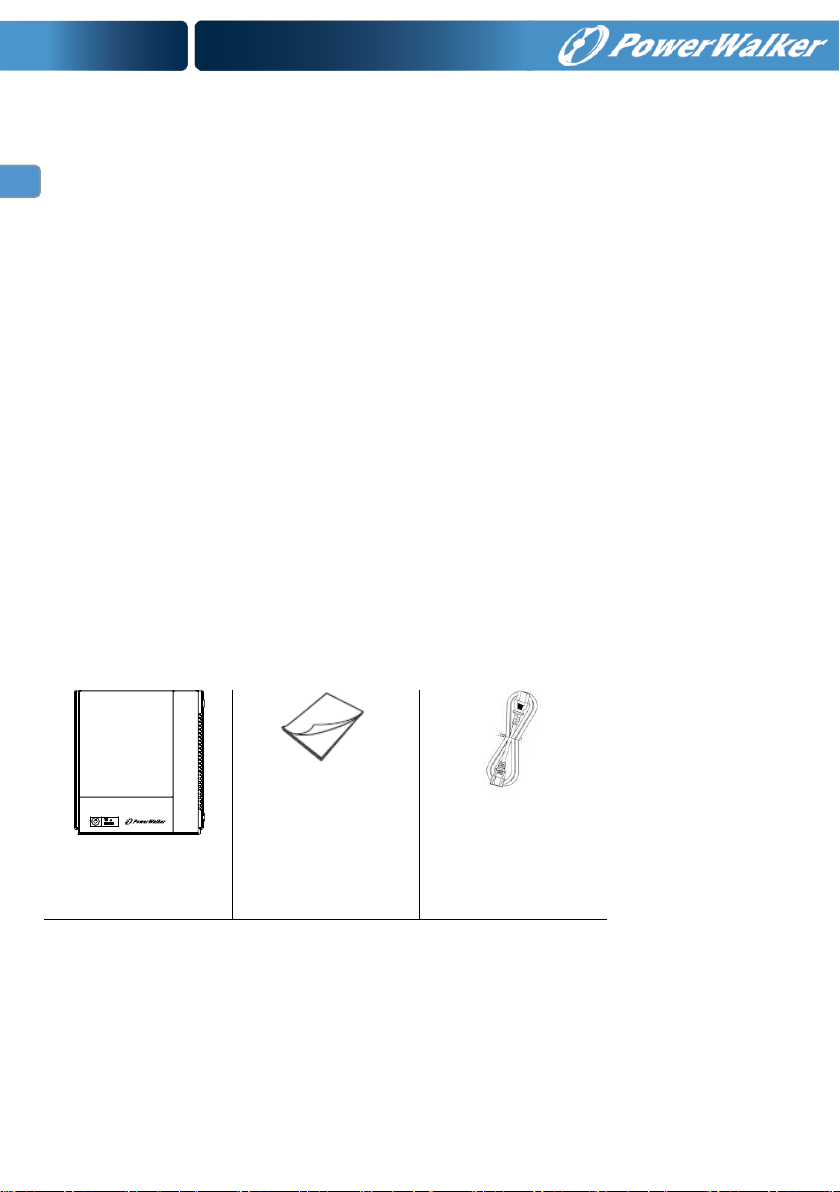

2. Packungsinhalt

Folgende Teile sollten in der Produktpackung enthalten sein:



Netzschalter



USV-Statusanzeige

 Statusanzeige für Fehler/Batterie

(Siehe die Tabelle „Anzeigen und Warnsignale“ für weitere

Details.)

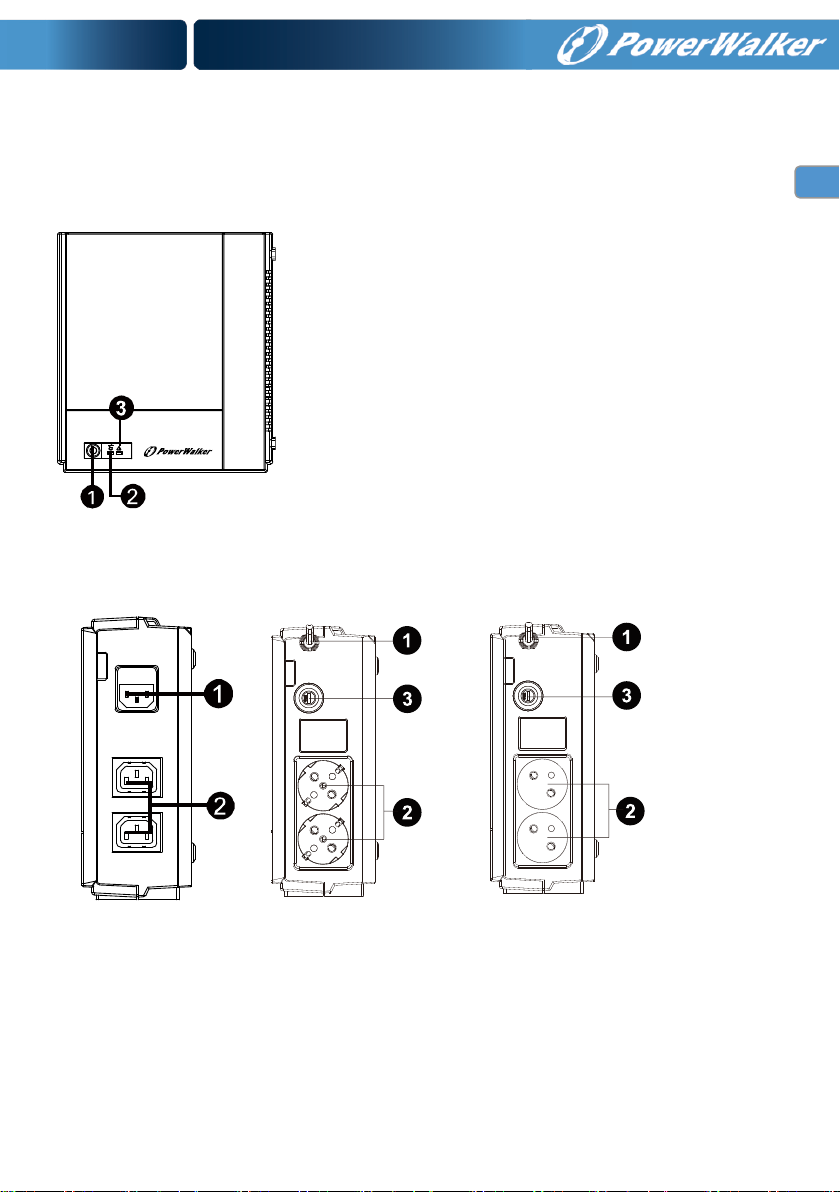

3. Produktübersicht

Vorderseitige Ansicht:

Rückseitige Ansicht:

Netzeingang mit Sicherung Ausgangssteckdosen Leistungsschalter

8 Stunden

VORSICHT: Verbinden Sie NIEMALS einen

Laserdrucker oder einen Scanner mit der USV. Anderenfalls kann das Gerät beschädigt werden.

4. Installation und Inbetriebnahme

HINWEIS: Ü berprüfen Sie das Produkt vor der Inbetriebnahme auf mögliche

Transportschäden. Prüfen Sie vor der Installation, dass der Lieferumfang unbeschädigt ist.

Aufstellung und Umgebungsbedingungen bei Lagerung

Stellen Sie die USV in einem geschlossenen, staubfreien Raum auf, der ausreichend belüftet ist. Stellen Sie die USV mindestens 20 cm weit entfernt von anderen Geräten auf, um Einstreuungen zu vermeiden. Betreiben Sie die USV keinesfalls an Orten, wo die Temperatur oder Luftfeuchtigkeit außerhalb der angegebenen Grenzwerte liegt. (Siehe die technischen Spezifikationen.)

II: Mit Stromnetz verbinden und aufladen

Vor der ersten Inbetriebnahme schließen Sie das Netzkabel an eine Steckdose an und schalten die USV ein, um die Batterie aufzuladen. Laden Sie die eingebaute Batterie mindestens 8 Stunden lang auf, bevor Sie das Gerät gebrauchen.

III: Verbraucher anschließen

Schließen Sie die Verbraucher an die ausgangsseitigen Netzbuchsen auf der Rückseite der USV an. Schalten Sie die USV ein. Anschließend sind alle an die USV angeschlossenen Geräte vor Stromausfällen geschützt.

Gerät ein-/ausschalten

Drücken Sie den Netzschalter, um die USV einzuschalten. Drücken Sie den Netzschalter erneut, um die USV auszuschalten.

Zustand

Alarm

Stromnetz OK

Grüne LED leuchtet

Aus

Batteriebetrieb

Grüne LED-Anzeige blinkt alle 10 Sekunden

Ein Signalton alle 10 Sekunden

Batterie bei Batteriebetrieb fast leer

Grüne LED-Anzeige blinkt einmal pro Sekunde, und rote LED-Anzeige leuchtet

Ein Signalton pro Sekunde Fehler

Rote LED leuchtet

Dauerton

Alarm bei Ü berhitzungsschutz

Rote LED-Anzeige blinkt alle 0,5 Sekunden

Aus

Problem

Mögliche Ursache

Lösungen

LED-Anzeige funktioniert nicht

Batterie erschöpft.

Laden Sie die USV mindestens 8 Stunden lang auf.

Batteriefehler.

Tauschen Sie die Batterie aus. Verwenden Sie denselben Batterietyp.

Die USV lässt sich nicht einschalten.

Schalten Sie die USV ein. Drücken Sie dazu erneut den Netzschalter.

Dauerhaftes Alarmsignal, obwohl kein Stromausfall vorliegt.

Die USV ist überlastet.

Entfernen Sie einige überflüssige Verbraucher. Ü berprüfen Sie vor dem erneuten Anschließen Ihrer Verbraucher, ob die Last mit der für die USV angegebenen Leistungsfähigkeit übereinstimmt.

USV-Fehler

Setzen Sie sich mit dem Kundendienst in Verbindung.

Alarmsignal alle 2 Sekunden, obwohl kein Stromausfall vorliegt.

Batterie defekt.

Tauschen Sie die Batterie aus. Verwenden Sie denselben Batterietyp.

Ladeeinheit defekt.

Setzen Sie sich mit dem Kundendienst in Verbindung.

Bei einem Stromausfall ist die Backup-Zeit sehr gering.

Die USV ist überlastet.

Entfernen Sie einige überflüssige Verbraucher.

Batterieladung ist zu gering

Laden Sie die USV mindestens 8 Stunden lang auf.

Batterie defekt. Zu hohe Umgebungstemperatur oder unsachgemäße Handhabung der Batterie.

Tauschen Sie die Batterie aus. Verwenden Sie

denselben Batterietyp. Stromnetz OK, aber LED blinkt.

Netzkabel ist locker

Verbinden Sie das Netzkabel richtig.

5. Anzeigen und Warnsignale beim Betrieb

6. Problemlösungen

Mit der folgenden Tabelle lassen sich die gewöhnlichsten Probleme lösen.

7. Spezifikationen

Modell

Power Walker VFD

400

Power Walker VFD

600

Power Walker

VFD 800

LEISTUNG

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

EINGANG

Spannung

Spannungsbereich

180 bis 270 V~

Frequenz

50 Hz

AUSGANG

Spannungsregelung

+/-10%

Antwortzeit

2-6 ms typisch

Wellenform

Simulierte Sinuskurve

Batterie

Typ & Anzahl

12 V/4,5 AH x 1

12 V/7 AH x 1

12 V/9 AH x 1

Ladezeit

8 Stunden auf 90% der Kapazität

PHYSISCHE EIGENSCHAFTEN

Abmessungen (T x B x H)

228 x 82,5 x 207 mm (bei senkrechter Aufstellung)

Nettogewicht (kg)

2,2

2,7

3,1

Umgebung

Luftfeuchtigkeit

0-90 %

Temperatur

0-40 °C (nicht kondensierend)

230 V~

Off Line UPS

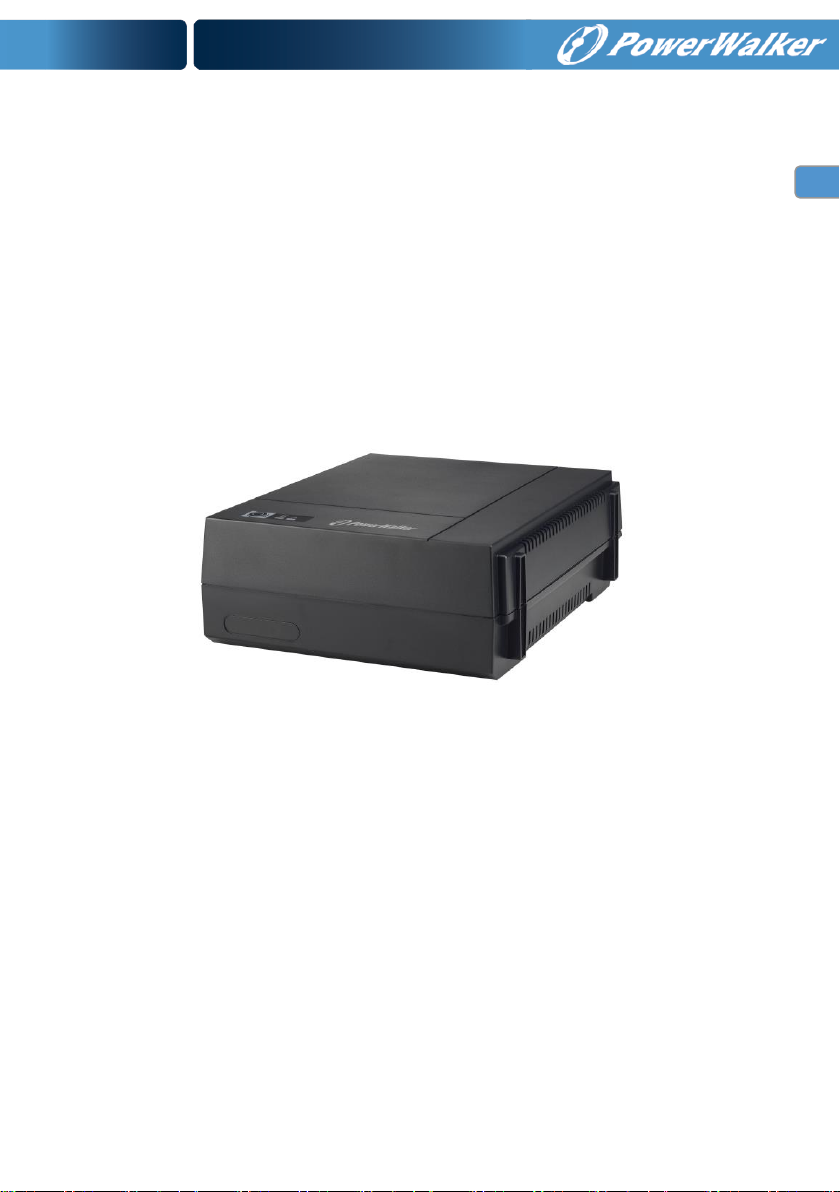

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Manuel de démarrage rapide

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS – Ce manuel contient les instructions importantes pour les modèles PowerWalker VFD 400/600/800, instructions à respecter lors de l'installation et de la maintenance de l'onduleur et des batteries.

 Ce produit a été conçu spécialement pour être utilisé avec des ordinateurs et, par conséquent,

n'est pas recommandé pour une utilisation avec un équipement de survie quel qu'il soit ni avec tout autre équipement spécifique important.

 Cet équipement peut être manipulé par n'importe qui, sans requérir de formation particulière

au préalable.

 Ne pas brancher aux prises de l'onduleur des appareils électroménagers tels que sèche-

cheveux.

 Cet appareil est destiné à une installation dans un environnement contrôlé (zone à

température contrôlée, en intérieur et exempte des contaminants conducteurs). Évitez d'installer l'onduleur à des endroits avec de l'eau stagnante ou courante ou caractérisés par une humidité excessive.

 Risque d'électrocution, ne pas essayer de démonter l'onduleur. Cet onduleur ne comporte pas,

à l'intérieur, de pièces réparables par l'utilisateur. Faites appel à un technicien qualifié pour toute réparation.

 La prise de courant secteur devrait se trouver à proximité de l'équipement et être facilement

accessible. Pour déconnecter l'onduleur de l'alimentation C.A., débranchez le cordon d'alimentation de la prise de courant secteur.

 Si l'onduleur doit être stocké pendant une longue durée, il est recommandé de recharger les

batteries, une fois par mois, pendant 24 heures afin d'éviter une décharge totale de batterie.

 Veuillez ne pas utiliser l'onduleur au-dessus de la capacité de charge nominale.  L'onduleur contient une/deux batteries de forte capacité. Il ne faut donc pas ouvrir le coffret,

sachant que l'on risque sinon d'être exposé à des dangers tels qu'une électrocution. S'il est nécessaire d'effectuer une révision interne quelconque ou de procéder à remplacement de batterie, veuillez prendre contact avec le distributeur.

 La mise en court-circuit interne de l'onduleur (UPS) fait courir des dangers tels que des

électrocutions ou un incendie, il faudra donc veiller à ce qu'aucun récipient d'eau (verre d'eau par exemple) ne soit placé sur le dessus de l'onduleur afin d'éviter tout danger tel qu'une électrocution.

 Ne jetez pas la (ou les) batterie(s) au feu. Elle(s) pourrai(en)t exploser.  Ne pas ouvrir ni n'abîmer la (ou les) batterie(s). L'électrolyte libéré attaque la peau et les yeux.

Il peut être toxique.

 Le symbole Φ présent sur l'étiquette de type représente la phase.  Une batterie constitue un risque potentiel d'électrocution et de génération d'un courant de

court-circuit de forte intensité. Il est recommandé de prendre les précautions suivantes en cas d'intervention sur des batteries :

 En cas d'intervention, retirez les objets personnels en métal tels que bagues, montres et

autres.

 Utilisez des outils dotés de poignées isolées.  L'entretien des batteries devrait uniquement être assuré ou supervisé par un personnel

connaissant bien les batteries et les précautions requises. Interdire à du personnel non autorisé d'intervenir sur les batteries.

 Lors du remplacement des batteries, les remplacer par le même type et nombre de batteries

d'acide au plomb scellées.

 La température ambiante maximale nominale est de 40 °C.  Cet équipement de type A, doté d'une batterie pré installée par le fournisseur, peut être

installé et manipulé par un personnel non spécialisé.

 Au cours de l'installation de cet équipement il faudra vérifier que la somme des courants de

fuite de l'onduleur et des charges connectées ne dépasse pas 3,5 mA.

 Attention, danger potentiel en raison de risque d'électrocution. Il y a présence, même après

débranchement de cet appareil du réseau secteur, d'une tension dangereuse pouvant rester accessible et due à la tension fournie par la batterie. L'alimentation fournie par la batterie devra donc, lors d'opérations d'entretien ou si une intervention à l'intérieur de l'onduleur s'avère nécessaire, être déconnectée au niveau des pôles positif et négatif de la batterie.

 La prise de courant secteur servant à l'alimentation de l'onduleur devrait se trouver à

proximité de l'onduleur et être facilement accessible.

 En cas d'apparition de fumée sortant de l'appareil, pensez à couper rapidement l'alimentation

et prenez contact avec le distributeur.

 Ne pas disposer ni n'utiliser ce produit dans l'un des environnements suivants :

o Toute zone où se trouve du gaz combustible, des substances corrosives ou une

densité de poussière élevée.

o Toute zone se trouvant à une température extraordinairement élevée ou basse

(supérieure à 40 °C ou inférieure à 0 °C) et où le degré d'humidité dépasse 90 %.

o Tout endroit exposé directement au soleil ou se trouvant à proximité d'appareils de

chauffage.

o Toute zone sujette à de fortes vibrations. o En plein air.

 En cas d'incendie à proximité, utilisez des extincteurs à poudre. L'utilisation d'extincteurs à

liquide comporte des risques d'électrocution.

Ce produit est conforme à la réglementation de sécurité et environnementale en EU.

Si le moment est venu d'éliminer votre produit, veuillez recycler tous les composants possibles. Les piles et les batteries rechargeables ne peuvent être jetées dans votre poubelle domestique ! Veuillez les recycler à votre point de recyclage local. Ensemble nous pouvons aider à protéger l'environnement.

Onduleur

Guide d'installation

rapide

Cordon d'alimentation

d'entrée CA

1. Introduction

L’onduleur PowerWalker VFD series offre une protection complète sous la forme d’un appareil petit et économique. L’onduleur est plus compact et offre une meilleure protection contre les variations de tension et les surtensions. Lors de pannes de courant, cet onduleur continue à fournir

une alimentation stable aux équipements connectés, permettant d’arrêter l’ordinateur de façon en

toute sécurité. Son contrôleur de microprocesseur incorporé garantit une fiabilité élevée et une adaptation parfaite à une utilisation dans un bureau à domicile ou une petite entreprise.

• Taille compacte avec différentes possibilités de support et de montage

• Excellent microprocesseur garantissant une fiabilité élevée

• Redémarrage automatique lorsque l’alimentation est rétablie

• Onde sinusoïdale simulée

• Fonction de démarrage à froid

• Protection totale : décharge, surcharge, courtscircuits et protection thermique

2. Contenu de l’emballage

L'emballage doit comporter les éléments suivants :



Interrupteur



Voyant d’état de l’onduleur

 Voyant d’état panne/batterie

(Consultez le tableau des voyants et des alarmes pour connaître les détails.)

3. Vue d’ensemble du produit

Panneau Avant :

Panneau Arrière :

Entrée d’alimentation c.a. avec fusible Prises de sortie Disjoncteur

8 heures

ATTENTION : ne connectez JAMAIS d’imprimante

laser ni de scanner à l’onduleur. Vous risqueriez d’endommager l’appareil.

4. Installation et démarrage initial

REMARQUE : examinez soigneusement l’appareil avant de procéder à son

installation. Assurez-vous qu’aucun élément contenu dans l’emballage n’est endommagé.

I: Conditions de placement et de stockage

Installez l’onduleur dans une zone protégée sans poussière excessive et bien aérée. Maintenez une distance minimale entre l’onduleur et les autres appareils de 20 cm afin d’éviter toute

interférence. N’utilisez PAS cet appareil dans un lieu où la température et l’humidité dépassent les limites indiquées. (Voir les caractéristiques techniques.)

II: Branchement sur le secteur et chargement

Avant la première utilisation, branchez le câble d’alimentation dans

une prise murale et allumez l’onduleur pour le charger. Pour obtenir des résultats optimaux, il est conseillé de charger la batterie pendant au moins 8 heures avant la première utilisation.

III: Connexion des appareils à protéger

Branchez les appareils à protéger sur les prises de sortie situées à l’arrière de l’onduleur. Il vous suffit ensuite d’allumer l’onduleur, et tous les appareils connectés seront protégés par l’appareil.

VI: Allumer et éteindre l’appareil

Pour allumer l’onduleur, appuyez sur l’interrupteur. Pour l’éteindre, appuyez à nouveau sur l’interrupteur.

Situation

Voyant

Alarme

Mode alimentation secteur

Voyant vert allumé

Alarme désactivée

Mode batterie

Voyant vert clignotant toutes les

10 secondes

Signal sonore toutes les

10 secondes

Batterie faible en mode batterie

Voyant vert clignotant toutes les

secondes et voyant rouge allumé

Signal sonore toutes les

secondes

Erreur

Voyant rouge allumé

Signal sonore continu

Alarme de prévention des surtempératures

Voyant rouge clignotant toutes

les demi-secondes

Alarme désactivée

Problème

Cause possible

Solutions

Aucun voyant du panneau avant ne s’allume.

Batterie faible.

Chargez l’onduleur pendant au moins

8 heures.

Défaillance de batterie.

Remplacez la batterie par une batterie de

même type.

L’onduleur n’est pas allumé.

Appuyez à nouveau sur l’interrupteur pour

allumer l’onduleur.

L’alarme sonne de façon

continue (sans problème de réseau électrique).

L’onduleur est surchargé.

Retirez d’abord certains appareils

connectés. Avant de reconnecter les appareils, vérifiez que la charge ne dépasse pas la capacité max. de l’onduleur (voir caractéristiques techniques).

Défaillance de l’onduleur.

Rapportez l’appareil au service client.

L’alarme sonne toutes les 2

secondes (sans problème de réseau électrique).

Batterie défectueuse.

Remplacez la batterie par une batterie de

même type.

La carte de chargement est

endommagée.

Rapportez l’appareil au service client.

Lors d’une coupure de courant, l’alimentation de

secours est de courte durée.

L’onduleur est surchargé.

Débranchez certains appareils connectés.

La tension de la batterie est

insuffisante.

Chargez l’onduleur pendant au moins

8 heures.

Batterie défectueuse. Cela peut

provenir d’un environnement trop

chaud ou d’une mauvaise utilisation

de la batterie.

Remplacez la batterie par une batterie de

même type.

L’alimentation secteur est

normale mais le voyant clignote.

Le câble d’alimentation est

débranché.

Rebranchez correctement le câble

d’alimentation.

5. Tableau des voyants et des alarmes

6. Résolution des problèmes

Vous pouvez résoudre certains problèmes simples en vous référant au tableau ci-dessous :.

7. Caractéristiques techniques

Modèle

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

CAPACITÉ

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

ENTRÉE

Tension

Plage de tension

180-270 V c.a.

Fréquence

50 Hz

SORTIE

Régulateur de tension

+/-10%

Temps de transfert

Généralement 2-6 ms

Forme d’onde

Onde sinusoïdale simulée

BATTERIE

Type et nombre

1 batterie 12 V, 4,5 Ah

1 batterie 12 V, 7 Ah

1 batterie 12 V, 9 Ah

Temps de chargement

8 heures permettent de retrouver 90 % de la capacité

CARACTÉRISTIQUES PHYSIQUES

Dimensions (P x L x H)

228 x 82,5 x 207 mm (sur support vertical)

Poids net (kg)

2,2

2,7

3,1

Environnement

Humidité

0-90 %

Température

0-40° C (sans condensation)

230 V c.a.

Off Line SAI

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Guía de inicio rápido

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES – Este manual contiene instrucciones importantes relativas a las LCD de los modelos PowerWalker VFD 400/600/800, que deben seguirse durante la instalación y en las operaciones de mantenimiento del SAI y de las baterías.

 Este producto ha sido diseñado especialmente para ordenadores personales y no está

diseñado para equipos de soporte vital u otros equipos importantes.

 Este equipo puede ser utilizado por las personas sin que sea necesario ningún curso previo.  No conecte ningún aparato doméstico, como secadores de pelo, a las tomas del SAI.  Este dispositivo ha sido diseñado para una instalación en un entorno controlado (control

de la temperatura, zona interior sin sustancias contaminantes). No instale el SAI en lugares próximos a aguas estancadas o corrientes, ni extremadamente húmedos.

 Peligro de sacudida eléctrica: no abra la carcasa. No contiene piezas que requieran

mantenimiento por parte del usuario. Todas las operaciones de mantenimiento o reparación deben ser realizadas por personal cualificado.

 La toma eléctrica donde vaya a enchufar este equipo debe estar cerca de él y ser

accesible con facilidad. Para separar el SAI de la red eléctrica, desenchufe el conector de la toma de corriente.

 Si prevé que no va a utilizar el SAI durante mucho tiempo, se recomienda que recargue

las baterías al menos una vez al mes durante 24 horas para evitar que se descarguen. Para ello, conéctelo a la red eléctrica con el interruptor en la posición “ON”.

 No sobrecargue el SAI por encima de su potencia nominal.  El SAI contiene una o dos baterías de alta capacidad. Su carcasa está sellada, de manera

que se evite el riesgo de sacudida eléctrica. Para cualquier mantenimiento o reparación, diríjase a su revendedor.

 Un cortocircuito interno del SAI puede causar sacudidas eléctricas o incendio. Por lo tanto,

no coloque recipientes con líquidos (p.ej. un vaso de agua) encima del SAI.

 No arroje las baterías al fuego. Pueden explotar.  No intente abrir ni perforar las baterías. El electrolito liberado es peligroso para la piel y

los ojos. Además, puede ser tóxico.

 El símbolo Φ en la etiqueta se refiere a la fase.  Una batería puede liberar descargas eléctricas y producir altas corrientes de

cortocircuito. Respete las precauciones siguientes siempre que trabaje con baterías:

 Quítese pulseras, anillos y cualquier tipo de joya metálica.  Utilice herramientas con mangos aislantes.

 La reparación de baterías ha de efectuarse por o bajo supervisión de personal

cualificado y respetando las precauciones y normas necesarias. No deje que personas no autorizadas tengan acceso a las baterías.

 A la hora de reemplazar las baterías, sustitúyalas por el mismo tipo y número de baterías

selladas con electrolito ácido.

 La temperatura ambiental máxima es de 40℃.  Este equipo conmutable de tipo A lleva la batería ya instalada desde fábrica y puede ser

operado por personas sin conocimiento previo.

 Al instalar este equipo debe asegurarse que la suma de las corrientes de fuga del SAI y de

los equipos conectados no exceda los 3,5 mA.

 Atención, riesgo de sacudidas eléctricas. Incluso después de desconectar la unidad de la

red eléctrica, las baterías siguen suministrando altas tensiones a las tomas de salida. Consiguientemente, desconecte los polos positivo y negativo de los bornes de las baterías antes de efectuar cualquier mantenimiento o reparación en el interior del SAI.

 El enchufe eléctrico al cual va conectado del SAI tiene que estar cerca de él y bien

accesible.

 Si observa humo saliendo del equipo, desconéctelo inmediatamente de la red eléctrica y

diríjase a su distribuidor.

 No almacene u opere el producto en los siguientes entornos:

o Lugares con gases inflamables, sustancias corrosivas o mucho polvo. o Cualquier lugar extremadamente cálido o frío (por encima de los 40 °C o por

debajo de los 0 °C) o con una humedad relativa superior al 90%.

o Cualquier lugar expuesto a la luz solar directa o cerca de equipos que emitan

calor.

o Cualquier lugar expuesto a fuertes vibraciones. o Exteriores.

 En caso de producirse un incendio al lado del equipo, utilice extintores de polvo seco. Los

extintores a base de líquidos aumentan el riesgo de sacudida eléctrica.

Este producto cumple con las reglamentaciones ambientales y de seguridad de la UE.

Cuando llegue el momento de desechar este producto, por favor, recicle la mayor cantidad de componentes posible. ¡Las baterías y las baterías recargables no deben desecharse junto con los residuos domiciliarios! Por favor, recíclelas en la instalación de reciclado local. Juntos podemos ayudar a proteger el ambiente.

Unidad SAI

Guía rápida de inicio

Cable de alimentación

de entrada CA

1. Introducción

El SAI PowerWalker VFD series UPS ofrece una protección razonable en un paquete compacto y económico. Este SAI es más compacto y protege eficazmente contra las subidas y los picos de tensión. En caso de un fallo del suministro eléctrico, el SAI continuará suministrando energía a los equipos conectados y le permite apagar su ordenador debidamente. Su controladora basada en microprocesadores garantiza una máxima fiabilidad, resultando ideal para todas las aplicaciones domésticas y de pequeños despachos.

• Dimensiones compactas con pedestal, proporcionan flexibilidad de instalación

• Control sofisticado por microprocesador para mayor fiabilidad

• Reconexión a la red al restablecerse la tension

• Onda senoidal simulada

• Función de encendido por batería

• Protección total: descargas, sobrecarga, cortocircuito y sobrecalentamiento

2. Contenido del paquete

El paquete que ha recibido debe incluir los siguientes elementos:



Interruptor de encendido



Indicador de estado del SAI

Indicador de error / estado de la batería

(Para más información, véase la tabla de indicadores y alarmas.)

3. Presentación del producto

Vista frontal:

Vista posterior:

Entrada CA con fusible Enchufes de salida Cortacircuito

8 horas

ATENCIÓ N: No conecte NUNCA una

impresora láser o un escáner al SAI. De lo contrario se podrá dañar la unidad.

4. Instalación y primer encendido

NOTA: Inspeccione la unidad antes de instalarla. Asegúrese de que en el paquete no

haya ninguna pieza dañada por el transporte..

I: Requisitos de instalación y almacenamiento

Instale el SAI en un lugar cerrado done quede protegido contra el polvo y donde se garantice una ventilación adecuada. Coloque el SAI a una distancia mínima de 20 cm de otros aparatos eléctricos para evitar interferencias. No emplee el SAI en lugares donde la temperatura y/o humedad estén fuera del rango permitido. (Consulte los datos técnicos.)

II: Conectar a la red eléctrica y cargar la batería

Antes de la primera puesta en servicio, conecte el cable de alimentación a una toma eléctrica y encienda el SAI para dejar que su batería se cargue. Se recomienda que cargue la batería durante un mínimo de 8 horas antes de utilizar el equipo por primera vez.

III: Conectar las cargas

Conecte las cargas a las tomas eléctricas de salida en el panel posterior del SAI. Encienda el botón de alimentación del SAI para que los equipos conectados queden protegidos.

VI: Encender / apagar la unidad

Para encender el SAI, pulse el interruptor de encendido. Para apagar el SAI, pulse de nuevo el interruptor de encendido.

Condiciones

Indicación visual

Alarma

Alimentación por c.a.

LED verde encendido

Desactivada

Alimentación por batería

LED verde parpadea cada 10 segundos

Suena cada 10 segundos

Batería descargada sin red eléctrica

LED verde parpadea cada segundo e indicador rojo encendido

Suena cada segundo Fallo

LED rojo encendido

Suena continuamente

Alarma de sobrecalentamiento

LED rojo parpadea cada 0,5 segundos

Desactivada

Problema

Causa posible

Soluciones

El LED del panel frontal no se enciende

Batería agotada.

Cargue el SAI durante 8 horas como mínimo.

Batería defectuosa. Sustitúyala por una batería del mismo tipo.

El SAI no está encendido.

Pulse de nuevo el interruptor de encendido para encender el SAI.

Sonido de alarma continuo, pero no hay fallo eléctrico

Sobrecarga del SAI.

Desconecte algunos componentes que no necesite. Antes de volver a conectar otros equipos, verifique que la carga conectada no exceda las capacidades del SAI (ver especificaciones).

Fallo del SAI

Póngase en contacto con el servicio técnico.

Sonido de alarma cada 2 segundos, pero no hay fallo eléctrico

Batería defectuosa.

Sustitúyala por una batería del mismo tipo.

El circuito de carga está defectuoso.

Póngase en contacto con el servicio técnico.

Al fallar la red, el SAI suministra energía durante poco tiempo

Sobrecarga del SAI.

Desconecte algunos componentes no vitales.

La carga de la batería es

insuficiente.

Cargue el SAI durante 8 horas como mínimo.

Batería defectuosa. La batería puede estar defectuosa debido a sobrecalentamiento o manejo inadecuado.

Sustitúyala por una batería del mismo tipo.

Alimentación normal, pero LED parpadeando

El cable de alimentación no está

bien conectado.

Vuelva a conectarlo firmemente.

5. Tabla de indicadores y alarmas

6. Solución de problemas

La tabla siguiente le ayudará a la hora de resolver problemas menores.

7. Características técnicas

Modelo

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

POTENCIA

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

ENTRADA

Voltaje

Rango de voltajes

180 a 270 V c.a.

Frecuencia

50 Hz

SALIDA

Regulación de voltaje

+/-10%

Respuesta

2 a 6 ms típica

Onda

Onda senoidal simulada

BATERÍA

Tipo y número

12 V / 4,5 AH x 1

12 V / 7 AH x 1

12 V / 9 AH x 1

Tiempo de carga

8 para recargar al 90% de la capacidad

CARACTERÍSTICAS

Dimensiones (Pr x An x Al)

228 x 82,5 x 207 mm (posición vertical)

Peso neto (kg.)

2,2

2,7

3,1

Entorno

Humedad

0-90 %

Temperatura

0 a 40 °C (sin condensar)

230 Vca

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Guida di avvio rapido

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

CONSERVARE QUESTE ISTRUZIONI – Questo manuale contiene importanti istruzioni per i modelli PowerWalker VFD 400/600/800 da seguire durante l'installazione e la manutenzione del gruppo di continuità e delle batterie.

 Questo prodotto è stato specificatamente progettato per l’uso con i PC e non è

consigliato l'uso con macchine di supporto alla vita o altre apparecchiature importanti specifiche.

 Questa apparecchiatura può essere utilizzata da qualsiasi persona senza formazione

specifica precedente.

 Non collegare al gruppo di continuità elettrodomestici, come per esempio asciugacapelli.  Installare l’unità in un ambiente chiuso, a temperatura controllata, privo di agenti

inquinanti conduttivi. Evitare di installare il gruppo di continuità in locali dove sia presente acqua sia ferma che corrente, o in presenza di eccessiva umidità.

 Rischi di scossa elettrica, non rimuovere il coperchio. Non contiene parti riparabili

dall'utente all’interno. Fare eseguire le riparazioni da personale qualificato.

 La presa della corrente di rete sarà vicina all’apparecchiatura e facilmente accessibile. Per

isolare l’apparecchio UPS dall’ingresso CA, staccare la spina dalla presa della corrente.

 Se l’UPS deve rimanere inutilizzato per un periodo prolungato di tempo, si consiglia di

ricaricare le batterie (connettendo la presa della corrente all’UPS e l’interruttore nella posizione di “ON”), una volta al mese per 24 ore in modo da evitare lo scaricamento

completo delle batterie.

 Si prega di non sovraccaricare l’UPS superando la capacità di carico nominale.  L’UPS contiene una/due batterie ad alta capacità. Il guscio non deve essere aperto, in

caso contrario vi sarebbe il rischio di scossa elettrica. Se è richiesto un intervento di ricostruzione interna o sostituzione delle batterie, rivolgersi al distributore.

 Un corto circuito dei componenti interni dell’UPS porta a pericoli come ad esempio

scossa elettrica o incendio, per questo motivo contenitori con acqua (come un bicchier

d’acqua) non devono essere posti sopra all'apparecchiatura per evitare il verificarsi di

questi pericoli come scossa elettrica.

 Non bruciare le batterie. Può sussistere il pericolo di esplosione.  Non aprire o danneggiare la batteria le batterie. La fuoriuscita di elettroliti è dannosa

per la pelle e gli occhi. Inoltre può essere tossica.

 L'icona Φ sull’etichetta dei valori nominali indica il simbolo di fase.  La batteria può causare scosse elettriche e cortocircuiti. Osservare le seguenti

precauzioni quando si maneggia la batteria:

 Non indossare orologi, anelli e altri oggetti metallici.  Servirsi di utensili con impugnature isolate.  La manutenzione e il controllo delle batterie devono essere effettuati da personale competente

e osservando le necessarie precauzioni. Non rivolgersi a personale non autorizzato.

 Quando necessario, sostituire con batterie dello stesso tipo e con lo stesso numero di

esemplari.

 La temperatura massima dell’ambiente è di 40°C.  Questo dispositivo collegabile di tipo A, con batteria preinstallata a cura del fornitore,

può essere installato dall’operatore e fatto funzionare da personale non specializzato.

 Durante l’installazione di questo dispositivo è necessario accertarsi che la somma delle

correnti di dispersione del gruppo di continuità e dei carichi collegati non sia superiore a 3,5 mA.

 Attenzione – rischio di shock elettrico. Anche dopo aver disconnesso l’unità

dall’alimentazione a corrente, lo shock elettrico è ancora possibile tramite l’alimentazione

a batteria. Di conseguenza, qualora fossero necessari lavori di manutenzione o di assistenza all’interno del gruppo di continuità, la batteria deve essere scollegata su entrambi i poli positivo e negativo dai connettori.

 La presa dell’alimentazione di rete a cui è attaccato l’UPS deve trovarsi vicino al gruppo di

continuità e deve risultare facilmente accessibile.

 Nel caso di fuoriuscita di fumo dall’apparecchio, interrompere velocemente

l’alimentazione di rete e rivolgersi al distributore.

 Non tenere o usare questo prodotto in qualsiasi di questi ambienti:

o Qualsiasi zona in cui vi sia gas combustibile o in zone molto polverose. o Qualsiasi zona con temperature eccessivamente alte o basse (superiori a 40°C o

inferiori a 0°C) e umidità superiore al 90%.

o Qualsiasi zona esposta all’irradiazione solare diretta o vicino ad apparecchiature

di riscaldamento.

o Qualsiasi zona soggetta a forti vibrazioni. o Esterni.

 Nel caso in cui si verifichino incendi nelle vicinanze, usare estintori a polvere. L’uso di

estintori liquidi può provocare il rischio di scossa elettrica.

Il presente prodotto è conforme alle normative di sicurezza e ambientali dell'Unione Europea.

Al momento dello smaltimento del prodotto, riciclare tutti i componenti possibili. Le batterie e le batterie ricaricabili non possono essere smaltite con i rifiuti domestici. Consegnarle al centro di riciclaggio di zona. La collaborazione è necessaria per contribuire alla tutela ambientale.

Unità UPS

Guida di avvio rapida

Cavo di alimentazione

in ingresso CA

1. Introduzione

PowerWalker VFD series UPS offre una protezione completa in poco spazio e con costi contenuti.

L'unità UPS è più compatta ed offre una protezione più completa contro gli sbalzi e i picchi di tensione. L'UPS continuerà a fornire un'alimentazione stabile all'apparecchiatura connessa e consentirà di spegnere il PC in maniera sicura durante un'interruzione della corrente. Il controller con microprocessore incorporato garantisce l'alta affidabilità ed è perfetto per abitazioni e piccoli uffici.

• Dimensioni compatte con piedistallo e flessibilità di montaggio

• Il controllo a microprocessore garantisce un’elevata affidabilità

• Riaccensione automatica al ripristino dell’alimentazione di rete

• Onda sinusoidale simulata

• Funzione avviamento a freddo

• Protezione completa: Protezione sotto\sovraccarico, cortocircuito e protezione termica

2. Contenuto della confezione

All’interno della confezione devono essere presenti i seguenti componenti:



Interruttore di alimentazione



Indicatore di stato dell'UPS

Indicatore di stato della batteria/errore

(Verificare la tabella degli indicatori ed allarmi per maggiori dettagli.)

3. Panoramica del prodotto

Pannello anteriore:

Pannello posteriore:

Ingresso CA con fusibile Prese di uscita Interruttore

8 ore

AVVERTENZA: NON collegare mai una

stampante laser o uno scanner all’UPS. Il dispositivo potrebbe danneggiarsi.

4. Installazione e configurazione iniziale

NOTA: Prima dell’installazione controllare il dispositivo. Assicurarsi che nulla

all’interno della confezione sia danneggiato.

I: Posizionamento & conservazione

Installare l’UPS in un’area protetta, libera da accumuli di polvere e adeguatamente ventilata. Posizionare l’UPS lontano almeno 20 cm da altri dispositivi per evitare interferenze. NON operare

il gruppo di continuità al di fuori dei limiti di umidità e temperatura specificati. (Verificare le specifiche di tali limiti.)

II: Collegamento al dispositivo e carica

Prima di utilizzare il dispositivo per la prima volta, collegare il cavo di alimentazione CA alla presa a muro ed accendere l'UPS per iniziare la carica. Per ottenere un risultato migliore, si consiglia di lasciare in carica la batteria per almeno 8 ore la prima volta che la si utilizza.

III: Collegamento dei carichi

Collegare i carichi alle prese in uscita sul pannello posteriore dell’UPS. Sarà sufficiente accendere

il gruppo UPS perché i dispositivi ad esso collegati risultino protetti.

VI: Spegnimento/accensione del dispositivo

Accendere l’UPS premendo l’interruttore d’alimentazione. Spegnere l’UPS premendo nuovamente l’interruttore d’alimentazione.

Condizioni

Indicatore visivo

Allarme acustico

Modalità CA

LED verde acceso

Spento

Modalità batteria

LED verde lampeggiante ogni 10

secondi

Emette un suono ogni 10

secondi

Carica insufficiente in modalità batteria

LED verde lampaggiante ogni

secondo e LED rosso acceso

Emette un suono ogni

secondo

Errore

LED rosso acceso

Emette un suono continuo

Allarme per protezione temperature eccessiva

LED rosso lampeggiante ogni 0,5

secondi

Spento

Problema

Causa possibile

Soluzioni

I LED sul pannello anteriore non funzionano.

Batteria scarica.

Caricare il dispositivo per almeno 8 ore

Batteria non funzionante Sostituirla con un’altra dello stesso tipo.

L’UPS non si accende

Premere nuovamente il pulsante di accensione per accendere il gruppo di continuità.

L’allarme suona

continuamente

Quando l’alimentazione di

rete è normale

L’UPS è sovraccarico.

Eliminare il carico non critico. Prima di ricollegare il dispositivo, verificare che il

carico corrisponda alle specifiche dell’UPS.

Avaria dell’UPS

Portare l'unità al centro di assistenza.

Allarme acustico ogni 2 secondo quando l'alimetazione di rete è normale.

Batteria diffettosa.

Sostituirla con un’altra dello stesso tipo.

La scheda di ricarica è danneggiata.

Portare l'unità al centro di assistenza.

In caso di interruzione di corrente, il tempo di backup è ridotto.

L’UPS è sovraccarico.

Eliminare il carico critico.

La tensione della batteria è troppo

bassa.

Caricare il dispositivo per almeno 8 ore

Difetto della batteria. Può essere

dovuto all’alta temperatura dell’ambiente operativo o a un

malfunzionamento della batteria.

Sostituirla con un’altra dello stesso tipo.

L’alimentazione di rete è

normale ma il LED lampeggia.

Il cavo di alimentazione si è

allentato.

Riconnettere correttamente il cavo di alimentazione.

5. Tabella degli indicatori e degli allarmi

6. Risoluzione dei problemi

Consultare la seguente tabella per risolvere problemi di minore entità.

7. Specifiche

Modello

Power Walker VFD

400

Power Walker VFD

600

Power Walker

VFD 800

POTENZA

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

INGRESSO

Tensione

Range di tensione

180~270 VAC

Frequenza

50 Hz

USCITA

Regolazione di tensione

+/-10%

Tempo di trasferimento

Tipico 2-6 ms

Forma d’onda

Onda sinusoidale simulata

BATTERIA

Tipo e numero

12 V / 4,5 AH x 1

12 V / 7 AH x 1

12 V / 9 AH x 1

Tempo di carica

8 ore per recuperare il 90% di capacità

CARATTERISTICHE FISICHE

Dimensioni (PxLxA)

228 x 82,5 x 207 mm (in posizione verticale)

Peso netto (kg)

2.2

2.7

3.1

Condizioni ambientali

Umidità

0-90 %

Temperatura

0-40° C (senza condesa)

230 VAC

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

Σημαντική προειδοποίηση ασφάλειας

(ΚΡΑΤΗΣΤΕ ΤΗΣ ΟΔΗΓΙΕΣ)

 ΠΡΟΣΟΧΗ! Για να αποτρέψετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, εγκαταστήστε

σε μια θερμοκρασία και ελεγχόμενη υγρασία εσωτερική περιοχή χωρίς αγώγιμους μολυσματικούς παράγοντες. (Δείτε τις προδιαγραφές για αποδεκτή σειρά θερμοκρασίας & υγρασίας.)

 ΠΡΟΣΟΧΗ! Για να μειώσετε τον κίνδυνο το UPS, μην καλύψτε τις δροσίζοντας διεξόδους

του UPS και αποφύγετε τη μονάδα στο άμεσο φως του ήλιου ή τη μονάδα κοντά στη θερμότητα που εκπέμπουν συσκευές όπως θερμάστρες ή τους φούρνους.

 ΠΡΟΣΟΧΗ! Μην συνδέστε τα μη-υπολογιστές σχετικά στοιχεία, όπως ο ιατρικός

εξοπλισμός, ο εξοπλισμός ζωή-υποστήριξης, οι φούρνοι μικροκυμάτων, ή οι σκούπες με το UPS.

 ΠΡΟΣΟΧΗ! Μην επιτρέψτε στα υγρά ή οποιοδήποτε ξένο αντικείμενο να εισαγάγετε στο

UPS. Μην τοποθετήστε τα ποτά ή οποίοι δήποτε άλλα υγρά που περιέχουν τα ποτήρια σε ή κοντά στη μονάδα.

 ΠΡΟΣΟΧΗ! Σε περίπτωση έκτακτης ανάγκης, πιέστε το κουμπί από ΜΑΚΡΙΑ και

αποσυνδέστε το καλώδιο ρεύματος από την παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος για να θέσει εκτός λειτουργίας το UPS.

 ΠΡΟΣΟΧΗ Κίνδυνος μέσω της ηλεκτροπληξίας. Με την αποσύνδεση αυτής της μονάδας

από τους κεντρικούς αγωγούς, η επικίνδυνη τάση μπορεί ακόμα να είναι προσιτή μέσω του ανεφοδιασμού από την μπαταρία. Ο ανεφοδιασμός μπαταριών πρέπει επομένως να αποσυνδεθεί συν και μείον τον πόλο στους γρήγορους συνδετήρες της μπαταρίας όταν η εργασία συντήρησης ή υπηρεσιών μέσα στο UPS είναι απαραίτητη.

 ΠΡΟΣΟΧΗ! Η συντήρηση των μπαταριών πρέπει να εκτελεστεί ή να εποπτευθεί από

προσωπικό πεπειραμένο των μπαταριών και των απαραίτητων προφυλάξεων. Κρατήστε το αναρμόδιο προσωπικό μακριά από τις μπαταρίες.

 ΠΡΟΣΟΧΗ! Κατά την αντικατάσταση των μπαταριών, χρησιμοποιήστε τον ίδιο αριθμό

και τον τύπο μπαταριών.

 ΠΡΟΣΟΧΗ! Η εσωτερική τάση μπαταριών είναι 12VDC. Σφραγισμένος, lead-acid,

μπαταρία 6 κυττάρων.

ΠΡΟΣΟΧΗ! Μην ξεφορτωθείτε τις μπαταρίες σε μια πυρκαγιά. Η μπαταρία μπορεί να εκραγεί. Μην ανοίξτε ή μην ακρωτηριάστε την μπαταρία. Ο απελευθερωμένος ηλεκτρολύτης είναι επιβλαβής στο δέρμα και τα μάτια.

ΠΡΟΣΟΧΗ! Αποσυνδέστε το UPS πριν από τον καθαρισμό μην χρησιμοποιήστε υγρά. ΠΡΟΣΟΧΗ! Η μπαταρία μπορεί να παρουσιάσει κίνδυνο ηλεκτροπληξίας και υψηλού ρεύματος

βραχυκυκλώματος. Η ακόλουθη προφύλαξη πρέπει να γίνει πριν αλλάξετε τις μπαταρίες:

1) Αφαιρέστε τα ρολόγια, τα δαχτυλίδια, ή άλλα αντικείμενα μετάλλων.

2) Εργαλεία χρήσης με τις μονωμένες λαβές.

3) Λαστιχένια γάντια και μπότες ένδυσης.

4) Μην βάλτε τα εργαλεία ή τα μέρη μετάλλων πάνω από τις μπαταρίες.

5) Αποσυνδέστε την πηγή φόρτισης πριν από τη σύνδεση ή την αποσύνδεση.

Μονάδα UPS

Γρήγορος οδηγός

Καλώδιο ρεύματος

1. Εισαγωγή προϊόντος

Το PowerWalker VFD series UPS παρέχει την περιεκτική προστασία σε μια μικρή και οικονομική συσκευασία. Το UPS είναι συμπαγέστερο και προσφέρει τη μεγαλύτερη περιεκτική προστασία δύναμης ενάντια στης διακοπές. Αυτό το UPS θα συνεχίσει τη σταθερή παροχή στο συνδεδεμένο εξοπλισμό και θα επιτρέψει στο PC να κλείσει ακίνδυνα κατά τη διάρκεια της διακοπής ρεύματος. Ο ενσωματωμένος ελεγκτής μικροεπεξεργαστών του εγγυάται την υψηλή αξιοπιστία και είναι τέλειος για οποιαδήποτε σπίτι ή μικρή εφαρμογή γραφείων.

2. Περιεχόμενο συσκευασίας

Πρέπει να έχετε λάβει τα ακόλουθα στοιχεία μέσα στη συσκευασία:



Διακόπτης ρεύματος



Δείκτης θέσης UPS

 Ελάττωμα/δείκτης θέσης μπαταριών

(Ελέγξτε τον πίνακα δεικτών & συναγερμών για τις λεπτομέρειες.)

3. Επισκόπηση προϊόντος

Μπροστινή άποψη:

Πίσω άποψη:

Εισαγωγή ρεύματος πρίζες παραγωγής διακόπτη κυκλώματος

8 ώρες

ΠΡΟΣΟΧΗ: ΠΟΤΕ δεν συνδέατε έναν εκτυπωτή ή έναν ανιχνευτή λέιζερ με τη μονάδα UPS. Αυτό μπορεί να προκαλέσει τη ζημία της μονάδας.

4. Εγκατάσταση και αρχικό ξεκίνημα

ΣΗΜΕΙΩΣΗ: πριν τη εγκατάσταση, παρακαλώ επιθεωρήστε τη μονάδα. Να είστε βέβαιος ότι

τίποτα μέσα στη συσκευασία δεν είναι χαλασμένο.

I:Όροι τοποθέτησης & αποθήκευσης

Εγκαταστήστε το UPS σε μια προστατευμένη ζώνη που είναι χωρίς υπερβολική σκόνη και έχει επαρκή ροή αέρα. Παρακαλώ τοποθετήστε το UPS μακριά από άλλες μονάδες τουλάχιστον 20 εκατ. Μην λειτουργήστε το UPS όπου η θερμοκρασία και η υγρασία είναι έξω από τα συγκεκριμένα όρια. (Παρακαλώ ελέγξτε τα χαρακτηριστικά για τους περιορισμούς.)

II: Συνδέστε το ups στο ρεύμα

Πριν από την αρχική χρήση, παρακαλώ συνδέστε το καλώδιο ρεύματος με την έξοδο τοίχων και ανοίξτε το UPS για τη φόρτιση. Για τα καλύτερα αποτελέσματα, προτείνετε να φορτίσετε την μπαταρία τουλάχιστον 8 ώρες πριν από την αρχική χρήση.

III: Συνδέστε τα φορτία

Βαλτέ τα φορτία στο πίσω μέρος του ups στης 2 θέσης εισαγωγής. Απλά ανοίξτε το διακόπτη δύναμης της μονάδας UPS, κατόπιν οι συσκευές που συνδέονται με το UPS θα προστατευθούν.

VI: Ανοίξτε/από τη μονάδα

Ανοίξτε τη μονάδα UPS με τη συμπίεση του διακόπτη δύναμης. Κλείστε τη μονάδα UPS με την πιέσει του διακόπτη δύναμης.

Όροι

Οπτικός δείκτης

Συναγερμός

Τρόπος εναλλασσόμενου ρεύματος

Φωτισμός πράσινο

κλειστός

Τρόπος μπαταριών

Πράσινω που λάμπει κάθε 10

δευτερόλεπτα

Ήχος κάθε 10

δευτερολέπτων

Χαμηλή μπαταρία

Πράσινο που λάμπει και κόκκινο

κάθε δευτερόλεπτο

Ήχος κάθε

δευτερολέπτου

Ελάττωμα

Φωτισμός των κόκκινης λαμπάς

Συνεχώς ηχώς

Συναγερμός για την προστασία πέρα από θερμοκρασία

Κόκκινο που λάμπει κάθε 0.5

δευτερόλεπτα

κλειστός

Πρόβλημα

Πιθανή αιτία

Λύσεις

καμίαένδειξης στο μέτωπο.

Χαμηλή μπαταρία.

φορτίστε το UPS τουλάχιστον 8 ώρες.

Ελάττωμα μπαταριών.

Αντικαταστήστε την μπαταρία με τον ίδιο τύπο μπαταρίας.

Το UPS δεν είναι ανοικτό.

Πιέστε το διακόπτη ρεύματος για να ανοίξετε πάλι το UPS.

Ο συναγερμός ηχεί συνεχώς όταν οι κεντρικοί αγωγοί είναι κανονικοί.

Το UPS είναι υπερφόρτωμενο

Αφαιρέστε μερικά φορτία. Πρίν επανασυνδέσετε παρακαλώ ελέγξτε ότι το φορτίο ταιριάζει με την ικανότητα

UPS.

Ελάττωμα UPS

Επιστρέψτε τη μονάδα στο κέντρο αγ

Ο συναγερμός ηχεί κάθε 2 δευτ.

Ατέλεια μπαταριών.

Αντικαταστήστε την μπαταρία με τον ίδιο τύπο μπαταρίας.

Ο πίνακας είναι χαλασμένος.

Επιστρέψτε τη μονάδα.

Όταν η δύναμη αποτυγχάνει, υποστηρίξει.

Το UPS είναι υπερφόρτωμενο

Αφαιρέστε κάποιο μεγάλο φορτίο.

Η τάση μπαταριών χαμηλή.

φορτίστε το UPS τουλάχιστον 8 ώρες.

Ατέλεια μπαταριών. οφείλεται στο υψηλής θερμοκρασίας περιβάλλον, ή την ανάρμοστη λειτουργία στην μπαταρία.

Αντικαταστήστε την μπαταρία με τον

ίδιο τύπο μπαταρίας. Αναβοσβήνουν τα φωτάκια.

Το καλώδιο ρεύματος είναι

χαλαρό.

Επανασυνδέστε το καλώδιο ρεύματος

κατάλληλα.

5. Δείκτες & πίνακας συναγερμών για τη λειτουργία

6. Ανίχνευση μηχανικών βλαβών

Χρησιμοποιήστε τον πίνακα για να λύσετε κατωτέρω τα δευτερεύοντα προβλήματα.

7. Προδιαγραφές

ΜΟΝΤΕΛΟ

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

ΙΚΑΝΟΤΗΤΑ

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

ΕΙΣΑΓΩΓΗ

Τάση

Σειρά τάσης

180~270 VAC

Συχνότητα

50 Hz

ΕΞΑΓΩΓΗ

Κανονισμός τάσης

+/-10%

Χρόνος μεταφοράς

Τυπικό 2-6 ms

Κυματοειδές

Μιμούμενο κύμα ημιτόνου

ΜΠΑΤΑΡΙΑ

Τύπος & αριθμός

12 V / 4.5 AH x 1

12 V / 7 AH x 1

12 V / 9 AH x 1

Χρόνος ΦΟΡΤΙΣΗΣ

8 ώρες ανέρχονται στην ικανότητα 90%

Διάσταση

Διάσταση (DxWxH)

228 x 82.5 x 207 mm(@ κάθετη στάση)

Καθαρό βάρος (κιλά)

2.2

2.7

3.1

Περιβάλλον

Υγρασία

0-90 %

Θερμοκρασία

0-40° C ( non-condensing)

230 VAC

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Краткое руководство пользователя

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – данное руководство содержит важные инструкции для модели PowerWalker VFD 400/600/800, которым необходимо следовать при установке и обслуживании ИБП и батарей.

 Данный продукт разработан специально для персональных компьютеров и его не

рекомендуется использовать с любыми системами жизнеобеспечения или прочим важным оборудованием.

 Данное оборудование может использоваться любым лицом, не требуется

предварительная подготовка.

 Не подключайте бытовые приборы (например, фены) к выходным розеткам ИБП.  Данное устройство должно устанавливаться в помещениях, где осуществляется контроль

параметров рабочей среды (температурный контроль, отсутствие токопроводящих загрязняющих веществ). Не размещайте ИБП вблизи емкостей или источников воды и в местах с повышенной влажностью.

 Риск поражения электрическим током, не вскрывайте корпус. Внутри устройства нет частей

для обслуживания пользователем. Для выполнения обслуживания обращайтесь к квалифицированным специалистам.

 Розетка электропитания должна располагаться рядом с устройством и быть легко

доступной. Чтобы изолировать ИБП от сетевого напряжения, отключите штепсель от розетки питания.

 Если планируется длительное хранение ИБП, рекомендуется перезаряжать батареи

(подключив ИБП к розетке и нажав «ON»), раз в месяц в течение 24 часов во избежание полной разрядки батарей.

 Не используйте ИБП с превышением номинальной допустимой нагрузки.  ИБП содержит одну/две батареи большой емкости. Поэтому не следует вскрывать корпус.

В противном случае существует опасность поражения электрическим током. Если требуется внутренний ремонт или замена батареи, обратитесь к дистрибьютору.

 Внутреннее замыкание в ИБП может привести к поражению электрическим током или

возгоранию, поэтому не следует ставить контейнеры с жидкостью (например, стакан с водой) на ИБП.

 Не сжигайте использованные батареи. Батареи могут взорваться.  Не вскрывайте и не деформируйте батареи. Вытекший электролит при попадании на

кожу или в глаза может привести к травмам. Кроме того, он может быть токсичен.

 Обозначение Φ на заводской табличке представляет собой символ фазы.  Батарея может стать причиной короткого замыкания и поражения электрическим током.

При работе с батареями следует соблюдать следующие меры предосторожности:

 Снимите с рук часы, кольца и другие металлические предметы.  Используйте инструменты с изолированными ручками.

 Обслуживание батарей должно производиться квалифицированными специалистами

или под их наблюдением с соблюдением всех мер предосторожности. Лица, не имеющие необходимой подготовки, не должны допускаться к работе с батареями .

 Заменяйте использованные батареи тем же видом и количеством герметичных кислотно-

свинцовых батарей.

 Температура окружающей среды не должна превышать 40 ˚C.  Данное оборудование типа «A» поставляется с уже установленной батареей, может

устанавливаться обслуживающим персоналом и эксплуатироваться непрофессиональными пользователями.

 При установке данного оборудования необходимо проследить за тем, чтобы сумма токов

утечки ИБП с подключенным пользовательским оборудованием не превышала 3,5 мА.

 Внимание! Опасность поражения электрическим током! Даже при отключении этого

устройства от электросети внутри него может присутствовать опасное для жизни напряжение, поскольку в нем установлены батареи. Перед выполнением обслуживания и ремонта ИБП необходимо отсоединить клеммы положительного и отрицательного полюсов аккумуляторной батареи.

 Розетка электрической сети, обеспечивающая питание ИБП, должна находиться рядом с

ИБП. Необходимо обеспечить к ней свободный доступ.

 В случае появления дыма из устройства, немедленно отключите подачу питания и

обратитесь к дистрибьютору.

 Не храните и не используйте данный продукт в следующих условиях:

o Любое помещение с присутствием горючих газов или разъедающих веществ или

сильно запыленное помещение.

o Любое помещение с чрезмерно высокой или низкой температурой (выше 40 ˚C

или ниже 0 ˚C) и влажностью более 90 %.

o Любая область, подверженная воздействию прямых солнечных лучей или

расположенная рядом с обогревательными устройствами.

o Любая область, подверженная сильной вибрации. o На открытом воздухе.

 В случае возгорания поблизости, используйте порошковые огнетушители. Использование

жидкостных огнетушителей может привести к поражению электрическим током.

Данное изделие соответствует нормам и правилам ЕС относительно техники безопасности и охраны окружающей среды.

По истечении срока службы прибора рекомендуется отправить все возможные компоненты на повторную переработку. Обычные и перезаряжаемые аккумуляторные батареи нельзя утилизировать вместе с коммунально-бытовыми отходами! Следует отдать их на утилизацию в ближайший пункт по повторной переработке продуктов. Совместными усилиями мы можем помочь в защите окружающей среды.

Блок ИБП

Краткое руководство

Шнур питания от

источника

переменного тока

1. Введение

В небольшом и экономичном корпусе ИБП PowerWalker VFD series обеспечивает полноценную защиту. Более компактный ИБП предлагает дополнительную защиту от скачков и выбросов напряжения. Такой ИБП продолжит стабильно снабжать энергией соединенное с ним оборудование и позволит выполнить безопасное выключение ПК в случае сбоя питания. А встроенный в него микропроцессорный контроллер гарантирует высокую надежность, идеальную для небольшого офиса и домашних задач.

• Компактный размер, обеспечивающий простуюустановку

• Высокая надежность благодаря микропроцессорному управлению

• Автоматическое включение при восстановлении напряжения в сети

• Имитация синусоиды

• Функция холодного пуска

•Полная защита от: пониженного и повышенного напряжения, короткого замыкания и температурных скачков

2. Содержимое упаковки

Внутри упаковки должны содержаться следующие элементы:



Выключатель питания



Индикатор состояния ИБП

 Индикатор состояния батареи и индикатор

неисправностей

(За подробными сведениями обратитесь к таблице

показаний индикатора и звуковой

3. Обзор изделия

Передняя панель:

Задняя панель:

Вход перем. тока с плавким предохранителем Выходные разъемы автоматический выключатель

8 часов

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ подключать к

данному ИБП лазерные принтеры и сканеры. Это может привести к повреждению данного устройства.

4. Установка и начальный запуск

Примечание: Перед установкой, пожалуйста, осмотрите оборудование.

Убедитесь, что ничего внутри упаковки не повреждено.

I: Условия размещения и хранения

Устанавливайте ИБП в надежном месте без чрезмерной пыли, с нормальной циркуляцией воздуха. Устанавливайте ИБП на расстоянии минимум 20 см от других устройств, чтобы избежать помех. НЕ используйте UPS в случае, если температура и влажность превышают допустимые пределы по спецификации. (Проверьте спецификацию на предмет подобных ограничений).

II: Подключение к сети и зарядка

Перед первым запуском подключите шнур питания к электрической розетке и включите ИБП для зарядки. Перед первым использованием рекомендуется заряжать аккумулятор не менее 8 часов.

III: Подключение оборудования

Подключите оборудование к выходным розеткам на задней панели ИБП. После этого включите ИБП выключателем питания, и подключенное к нему оборудование будет защищено от перебоев в электропитании.

VI: Включение и выключение устройства

Включите ИБП, нажав выключатель питания. Выключите ИБП, нажав выключатель питания еще раз.

Режимы

Визуальная индикация

Звуковая

сигнализация

Режим сети

Светится зеленый индикатор

Выкл.

Режим работы от батареи

Зеленый индикатор мигает каждые

10 секунд

Сигнал подается

каждые 10 секунд

Низкий заряд в режиме работы от батареи

Зеленый индикатор мигает каждые

секунду и светится красный

индикатор

Сигнал подается каждую секунду

Сбой

Светится красный индикатор

Сигнал звучит

непрерывно

Сигнализация защиты от перегрева

Зеленый индикатор мигает каждые

0,5 секунд

Выкл.

Проблема

Возможная причина

Решение

Не горит СИДиндикатор на передней панели.

Разряжен аккумулятор.

Заряжайте устройство минимум 8 часов.

Сбой аккумулятора

Установите исправный аккумулятор того же типа.

ИБП не включен.

Для включения ИБП нажмите снова выключатель питания.

Постоянно слышна звуковая сигнализация, хотя в сети есть напряжение.

ИБП перегружен.

Отключите несколько устройств. Перед повторным подключением убедитесь, что подключенная к ИБП нагрузка не превышает максимально допустимого значения, указанного в характеристиках.

Отказ ИБП.

Верните устройство в сервисный центр.

Звуковая сигнализация звучит каждые 2 секунды, хотя в сети есть напряжение.

Батарея неисправна.

Установите исправный аккумулятор того же типа.

Зарядная панель повреждена.

Верните устройство в сервисный центр.

Время автономной работы уменьшилось.

ИБП перегружен.

Отключите ненужные устройства.

Слишком низкое напряжение

батарей

Заряжайте устройство минимум 8 часов.

Батарея неисправна. Она может быть повреждена вследствие перегрева или нарушения условий эксплуатации.

Установите исправный аккумулятор того же

типа. В сети есть напряжение, но индикатор мигает.

Отсоединился сетевой кабель.

Проверьте надежность подключения сетевого

кабеля

5. Таблица показаний индикатора и звуковой сигнализации

6. Устранение неисправностей

Используйте приведенную ниже таблицу для устранения мелких неисправностей.

7. Технические характеристики

Модель

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

МОЩНОСТЬ

400 ВА / 240 Вт

600 ВА / 360 Вт

800 ВА / 480 Вт

ВХОДНЫЕ ХАРАКТЕРИСТИКИ

Напряжение

Диапазон напряжений

180~270 В~

Частота

50 Гц

Выходные характеристики

Управление напряжением

+/-10%

Время перехода

Нормально 2-6 мс

Форма сигнала

Имитация синусоиды

Аккумулятор

Тип и номер

12 В / 4,5 Aч x 1

12 В / 7 Aч x 1

12 В / 9 Aч x 1

Время заряда

8 часа для зарядки на 90%

Физические характеристики

Габариты (ДXШXВ)

228 x 82,5 x 207 мм (при вертикальной установке)

Вес нетто (кг)

2,2

2,7

3,1

Рабочая среда

Влажность

0-90 %

Температура

0-40° C (без конденсации)

230 В~

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Короткий посібник користувача

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

ЗБЕРЕЖІТЬ ЦІ ІНСТРУКЦІЇ – У цьому посібнику приведені важливі вказівки для моделей PowerWalker VFD 400/600/800, яких слід дотримуватися під час встановлення та технічного обслуговування ДБЖ та акумуляторів.

 Виріб було спеціально розроблено для ПК, його не рекомендується використовувати

в системах життєзабезпечення та в іншому важливому специфічному обладнанні.

 Це обладнання призначене для використання будь-якими особами і не потребує

проходження попередньої підготовки.

 Не підключайте побутову техніку, наприклад, фени у роз'єми ДБЖ.  Прилад призначено для установлення в регульованих умовах середовища

(контрольована температура, відсутність електропровідних забруднювачів у приміщенні). Не встановлюйте ДБЖ в місцях зі стоячою або проточною водою, а також із занадто високим рівнем вологи.

 Не знімайте корпус - існує ризик ураження електричним струмом. Прилад не містить

деталей, які обслуговуються користувачем. З приводу ремонту звертайтеся до кваліфікованого обслуговуючого персоналу.

 Джерело електроживлення повинно знаходитись неподалік від приладу та бути

легко доступним. Щоб ізолювати ДБЖ від подачі змінного струму, витягніть вилку із розетки приладу.

 Якщо передбачається тривале зберігання ДБЖ, рекомендується заряджати

акумулятори (підключити джерело електроживлення до ДБЖ, перемикач "ON") раз на місяць протягом 24 годин з метою уникнення їх повного розрядження.

 Не використовуйте ДБЖ у випадку перевищення номінального навантаження.  ДБЖ має оди/два акумулятори великої ємності. Не відкривайте корпус - це може

призвести до ураження електричним струмом. Якщо виникає необхідність проведення технічного обслуговування всередині приладу або заміни акумулятора, зверніться до торгового представника.

 Внутрішнє коротке замикання ДБЖ може призвести до ураження електричним

струмом або пожежі, таким чином, щоб уникнути небезпеки ураження електричним струмом, на ДБЖ не можна розміщувати ємності з водою (наприклад склянки).

 Не кладіть акумулятор у вогонь. Це може призвести до вибуху акумулятора.  Не розкривайте та уникайте деформації акумуляторів. Вивільнення електроліту

може пошкодити шкіру та очі. Електроліт також може виявитися токсичним.

 Символ Φ на паспортній табличці означає фазу.  Акумулятор може становити загрозу ураження електричним струмом та бути

джерелом високого струму короткого замикання. Під час маніпуляцій з акумуляторами слід вжити наступних заходів безпеки:

 Зніміть з рук годинник, каблучки та інші металеві предмети.  Використовуйте інструменти з ізольованими ручками.  Обслуговування акумуляторів повинен здійснювати кваліфікований персонал із

дотриманням необхідних правил з техніки безпеки. Уникайте співпраці з некваліфікованим персоналом.

 Заміняйте неробочі акумулятори герметичними свинцево-кислотними

акумуляторами такого ж самого типу та номеру.

 Максимальна температура довкілля становить 40°C.  Це обладнання, яке підключається за допомогою з'єднувача типу А, має попередньо

встановлений виробником акумулятор, встановлюється оператором та може використовуватися неспеціалістом.

 Під час встановлення обладнання необхідно переконатися, що сума витоку струму

ДБЖ та під'єднаних потужностей не перевищує 3,5 мА.

 Увага! Небезпека ураження електричним струмом. Також під час від'єднання цього

приладу від електричної мережі небезпечна напруга може продовжувати поступати через живлення акумулятора. Отже, якщо виникає необхідність проведення технічного обслуговування всередині ДБЖ, живлення акумулятора необхідно від'єднати на його позитивному та негативному полюсі.

 Мережеву розетку, від якої живиться ДБЖ, слід встановлювати поряд із ДБЖ та

забезпечити до неї легкий доступ.

 В разі виявлення диму, який виходить із приладу, негайно вимкніть подачу

електроживлення та зверніться до торгового представника.

 Не користуйтесь приладом за наступних обставин:

o У місцях із горючим газом, корозійними речовинами або сильною

запиленістю.

o У місцях з надзвичайно високою або низькою температурою (вище 40˚C

або нижче 0˚C) та вологістю більше 90%.

o У місцях, що знаходяться під дією прямих сонячних променів або поряд із

обігрівачами.

o У місцях із сильною вібрацією. o За межами приміщень.

 В разі виникнення поблизу пожежі використовуйте для гасіння порошковий

вогнегасник. Використання рідинних вогнегасників може підвищити ризик ураження електричним струмом.

Цей продукт відповідає правилам безпеки та природоохоронному законодавству ЄС.

Коли настане час викидати цей продукт, будь ласка, надайте всі можливі компоненти для вторинної переробки. Батареї та акумулятори не можна викидати разом із побутовим сміттям! Будь ласка, надайте їх для вторинної переробки в місцевий пункт переробки. Разом ми можемо допомогти захистити навколишнє середовище.

Прилад ДБЖ

Посібник

користувача

Шнур живлення від

мережі змінного

струму

1. Product Introduction

Не зважаючи на свій малий розмір та невисоку ціну це ДБЖ забезпечує повний захист. Дане PowerWalker VFD ДБЖ більш компактний ніж звичайні моделі та пропонує кращий захист від стрибків напруги. Навіть у разі перебоїв із електропостачанням дане ДБЖ продовжуватиме надавати стабільне живлення підключеному устаткуванню, і ви зможете спокійно вимкнути ваш комп'ютер. Вбудований мікропроцесорний контролер гарантує високу надійність роботи, і тому цей прилад ідеально підходить для використання вдома або у невеликому офісі.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

2. Вміст комплекту

В комплект даного приладу повинні входити наступні деталі:



Вимикач живлення



Індикатор стану ДБЖ

Індикатор несправності/стану акумулятора

(Детальну інформацію щодо індикаторів див. в таблиці

індикаторів та сигналів.)

3. Огляд виробу

Вид спереду:

Вид ззаду:

Вхід змінного струму з запобіжником Вихідні розетки Автоматичний вимикач

8 hours

УВАГА: НІКОЛИ не підключайте до даного

ДБЖ лазерні принтери та сканери. Це може призвести до пошкодження даного приладу.

4. Установка та перше використання

ПРИМІТКА: Перед встановленням уважно огляньте ваш прилад. Упевніться, що

усі складові комплекту не ушкоджені.

I: Умови встановлення та зберігання

Встановлюйте ДБЖ у захищеному місці без пилу та з достатньою вентиляцією. Для уникнення перешкод встановлюйте ДБЖ на відстані не менше 20 см від інших пристроїв. НЕ використовуйте ДБЖ в умовах коли температура та вологість перевищують зазначені межі. (Перевірте технічні характеристики приладу.)

II: Підключення до мережі живлення та зарядження

Перед першим використанням, підключіть вилку шнура живлення до електричної розетки та увімкніть ДБЖ для зарядження. Перед першим використанням рекомендується заряджати акумулятор не менше 8 годин.

III: Підключення обладнання

Підключіть обладнання до вихідних розеток на задній панелі ДБЖ. Після цього просто увімкніть вимикач живлення ДБЖ, щоб захистити підключене до нього обладнання від перебоїв у електропостачанні.

VI: Увімкнення/вимкнення приладу

Увімкніть ДБЖ, натиснувши вимикач живлення. Вимкніть ДБЖ, знову натиснувши вимикач живлення.

Стан

Візуальна індикація

Сигнал

Режим мережі

Світиться зелений індикатор

Вимк.

Акумуляторний режим

Зелений індикатор блимає кожні

10 секунд

Звучить кожні 10 секунд

Низький заряд акумулятора в акумуляторному режимі

Зелений індикатор блимає кожну

секунду та світиться червоний

індикатор

Звучить щосекунди

Несправність

Світиться червоний індикатор

Звучить безперервно

Сигнал теплового захисту

Червоний індикатор блимає

кожні 0,5 секунди

Вимк.

Проблема

Можлива причина

Рішення

На передній панелі не світиться жоден індикатор.

Акумулятор розряджений

Заряджайте ДБЖ упродовж щонайменше 8 годин.

Несправність акумулятора.

Замініть на акумулятор такого ж типу.

ДБЖ не увімкнено.

Натисніть вимикач живлення для увімкнення ДБЖ.

Постійно звучить сигнал попередження, проте з живленням все в порядку.

ДБЖ перенавантажено.

Відключіть від ДБЖ частину підключених пристроїв. Перш ніж знову підключати устаткування, упевніться, що навантаження відповідає потужності ДБЖ, зазначеній у технічних характеристиках.

Несправність ДБЖ

Поверніть прилад до сервісного центру.

Сигнал звучить кожні 2 секунди, проте з постачанням живленням все в порядку.

Акумулятор пошкоджений.

Замініть на акумулятор такого ж типу.

Пошкоджено плату зарядження.

Поверніть прилад до сервісного центру.

При порушенні постачання живлення час аварійного живлення дуже короткий.

ДБЖ перенавантажено.

Відключіть від ДБЖ найменш критичні пристрої.

Напруга акумулятора є дуже

низькою.

Заряджайте ДБЖ упродовж щонайменше 8 годин.

Акумулятор пошкоджений. Можлива причина, це неправильне використання або ж використання у середовищі з високою температурою.

Замініть на акумулятор такого ж типу.

Постачання живлення в порядку , проте блимає світлодіод.

Відійшов шнур живлення.

Підключіть шнур живлення належним чином.

5. Таблиця індикаторів та сигналів

6. Усунення несправностей

Для вирішення незначних несправностей див. таблицю нижче.

7. Технічні характеристики

Модель

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

ПОТУЖНІСТЬ

400 ВA / 240 Вт

600 ВA / 360 Вт

800 ВA / 480 Вт

ВХІДНІ ХАРАКТЕРИСТИКИ

Напруга

Діапазон напруги

180~270 В змінного струму

Частота

50 Гц

Вихідні характеристики

Регулювання напруги

+/-10%

Час передачі

Нормально 2-6 мс

Форма коливання

Синусоїдна

АКУМУЛЯТОР

Тип і номер

12 В/4,5 Aг x 1

12 В/7 Aг x 1

12 В/9 Aг x 1

Час зарядження

8 годин для зарядження на 90%

ФІЗИЧНІ ХАРАКТЕРИСТИКИ

Габарити (Д х Ш х В)

228 x 82,5 x 207 мм (при вертикальному розташування)

Вага нетто (кг)

2,2

2,7

3,1

Операційне середовище

Вологість

0-90 %

Температура

0-40°C (без конденсації)

230 В перемінного струму

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Pikaopas

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

TÄRKEITÄ TURVALLISUUSOHJEITA

SÄILYTÄ NÄ MÄ OHJEET – tämä käyttöohje sisältää PowerWalker VFD 400/600/800 -malleille tärkeitä ohjeita, joita tulee noudattaa UPS-laitteen ja akkujen asennuksen ja ylläpidon aikana.

 Tämä tuote on suunniteltu erityisesti tietokoneille eikä sen käyttöä suositella elämää

ylläpitävien tai muiden erityisten tärkeiden laitteen käyttöön.

 Laitetta voivat käyttää kaikki ilman aikaisempaa koulutusta.  Älä liitä kodinkoneita kuten hiustenkuivaimia UPS-laitteen pistorasioihin.  Yksikkö on tarkoitettu asennettavaksi säädeltyyn ympäristöön (säädelty lämpötila, sisätila

ilman johtavia epäpuhtauksia). Vältä UPSin asentamista tiloihin, joissa on seisovaa tai juoksevaa vettä tai erittäin kosteaa.

 Sähköiskun vaara, älä poista kantta. Ei huollettavia osia sisällä. Jätä huolto pätevän

huoltohenkilöstön tehtäväksi.

 Pistorasian tulee olla laitteen lähellä ja helposti käytettävissä. Kun haluat eristää UPS-

laitteen virransyötöstä, irrota pistotulppa pistorasiasta.

 Jos UPS-laitetta säilytetään pitkän aikaa, suosittelemme akkujen latausta uudelleen

(liittämällä verkkovirta UPSiin ja kytkemällä laite päälle) kerran kuukaudessa 24 tunnin ajan, jotta vältetään akkujen tyhjeneminen kokonaan.

 Älä käytä UPS-laitetta nimelliskuormituskapasiteetin yli.  UPS sisältää yhden/kaksi suurikapasiteettista akkua. Kuorta ei saa avata, koska se voi

aiheuttaa vaaroja, kuten sähköiskun. Jos akun huolto tai vaihto on tarpeen, ota yhteyttä jälleenmyyjään.

 UPS-laitteen sisäinen oikosulku johtaa vaaroihin kuten sähköisku tai tulipalo ja tämän

vuoksi mitään vesisäiliöitä (kuten vesilasia) ei saa laittaa UPS-laitteen päälle, jotta vältetään sähköiskun vaara.

 Älä hävitä akkua tai akkuja polttamalla. Akku voi räjähtää.  Älä avaa tai turmele akkua tai akkuja. Akkuneste on vaarallista iholle ja silmille. Se voi

olla myrkyllistä.

 Kuvake Φ tehokilvessä tarkoittaa vaihekuvaketta.  Akku voi aiheuttaa sähköiskun vaaran ja korkean oikosulkuvirran. Seuraavia varotoimia

tulee noudattaa työskenneltäessä akkujen kanssa:

 Poista kellot, sormukset tai muut metalliesineet käsistä.  Käytä työkaluja, joissa on eristetyt kahvat.

 Akkujen huollon tulee suorittaa henkilöstö tai huoltoa tulee valvoa henkilöstön, joka

tuntee akut ja vaadittavat varotoimet. Pidä valtuuttamaton henkilöstö poissa akkujen luota.

 Kun vaihdat akkuja, vaihda samantyyppiset ja sama määrä lyijyakkuja.  Ympäristön enimmäislämpötila on 40 °C.  Pistorasiaan kytkettävään tyypin A laitteeseen toimittaja on valmiiksi asentanut akun ja

laitetta voivat käyttää myös muut kuin ammattilaiset.

 Laitteen asennuksen aikana tulee varmistaa, että UPS-laitteen ja liitettyjen kuormien

yhdistetty vuotovirta ei ylitä 3,5 mA.

 Huomio, sähköiskun vaara. Yksikön sähkövirrasta irrottamisen jälkeen vaarallinen jännite

voi yhä olla mahdollinen akun syötteen vuoksi. Akun syöte tullee siksi irrottaa akun plusja miinusnavoista, kun tarvitaan ylläpito- tai huoltotöitä tarvitaan UPS-laitteen sisällä.

 Pistorasia, josta UPS saa virtansa, tulee olla lähellä UPS-laitetta ja helposti saavutettavissa.  Jos laitteesta tulee savua, katkaise virta nopeasti ja ota yhteyttä jälleenmyyjään.  Älä säilytä tai käytä tuotetta seuraavissa ympäristöissä:

o Alueella, jossa on polttokaasuja, syövyttäviä aineita tai painavaa pölyä. o Alueella, jossa on erittäin korkea tai alhainen lämpötila (yli 40 ˚C tai alle 0 ˚C) ja

yli 90 %:n kosteus.

o Suorassa auringonpaisteessa tai lähellä lämmityslaitteita. o Alueella, jossa on huomattavaa tärinää. o Ulkona.

 Jos laitteen lähistöllä syttyy tulipalo, käytä jauhesammutinta. Nestemäisen

palosammuttimen käyttö saattaa aiheuttaa sähköiskun vaaran.

Tämä tuote täyttää EU:n turvallisuus- ja ympäristömääräyksien vaatimukset.

Jos tuotteen hävitys on tarpeen, kierrätä kaikki mahdolliset tuotteen osat. Akkuja ja ladattavia akkuja ei saa hävittää kotitalousjätteen mukana! Vie ne paikalliseen kierrätyskeskukseen. Voimme yhdessä auttaa suojelemaan ympäristöä.

UPS-laite

Käyttöohje

Input Virtajohto

1. Product Introduction

PowerWalker VFD UPS tarjoaa kattavan suojauksen pienessä ja taloudellisessa koossa. UPS on

pienikokoisempi ja se tarjoaa kattavan virtasuojan tehon vaihteluille ja virtapiikeille. UPS jatkaa tasaisen virran tuottamista liitettyyn laitteeseen ja mahdollistaa tietokoneen turvallisen sammutuksen virtakatkon aikana. Sen sisäinen mikroprosessoriohjain takaa suuren luotettavuuden ja se on täydellinen kaikille kodin ja pientoimiston sähkölaitteille.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

2. Pakkauksen sisältö

Pakkauksen sisällä tulisi olla seuraavat tuotteet:



Virtakytkin



UPS:n tilavalo

Vikamerkkivalo/Akun latausmerkkivalo

(Katso lisätietoja Merkkivalo- ja hälytystaulukosta.)

3. Yleiskatsaus

Edestä:

Takaa:

Vaihtovirtatulo varustettuna sulakkeella Lähtöpistokkeet katkaisija

8 hours

VAROITUS: ÄLÄ KOSKAAN kytke lasertulostinta

tai skanneria UPS-laitteeseen. Se saattaa vahingoittaa laitetta.

4. Asennus ja ensimmäinen käynnistys

HUOMAUTUS: Tarkista laite ennen asennusta. Varmista, että pakkauksen sisältö on

vahingoittumaton.

I: Sijoitus- ja säilytysolosuhteet Asenna UPS suojatulle alueelle, joka on vapaa liiallisesta pölystä ja jossa on riittävä ilmanvirtaus. Sijoita UPS vähintään 20 cm:n etäisyydelle muista laitteista häiriöiden välttämiseksi. ÄLÄ käytä UPS-laitetta tiloissa, joissa lämpötila- ja kosteusolosuhteet ovat määritysten ulkopuolella. (Tarkista rajoitukset teknisistä tiedoista.)

II: Sähköverkkoon kytkentä ja lataus Kytke virtajohdon pistoke pistorasiaan ja kytke UPS päälle latautumaan ennen ensimmäistä käyttöä. Parhaan tuloksen aikaansaamiseksi suositellaan akun lataamista vähintään kahdeksan tunnin ajan ennen ensimmäistä käyttöä.

III: Kytke kuormitukset Kytke kuormitukset UPS-laitteen takapaneelin lähtöliitäntöihin. Kytke UPS-laitteen virta päälle ja UPS-laitteisiin kytketyt laitteet ovat UPS:n suojaamia.

VI: Laitteen kytkentä päälle/pois

Kytke virta UPS-laitteeseen painamalla virtakytkintä. Sammuta UPS-laitteen virta painamalla virtakytkintä.

Tilat

Näkyvä merkkivalo

Hälytys

Verkkotila

Vihreä merkkivalo palaa

Off

Akkutila

Vihreä merkkivalo vilkkuu 10 sekunnin välein

Merkkiääni 10

sekunnin välein

Akun lataus alhainen akkutilassa

Vihreä merkkivalo vilkkuu sekunnin välein ja

punainen merkkivalo palaa

Merkkiääni sekunnin

välein

Vikatila

Punainen merkkivalo palaa

Jatkuva merkkiääni

Ylilämpötilasuoja n hälytys

Punainen merkkivalo vilkkuu puolen sekunnin

välein

Off

Ongelma

Mahdollinen syy

Ratkaisu

Etupaneelissa ei merkkivaloa.

Akun lataus vähissä.

Lataa UPS-laitetta vähintään kahdeksan tuntia.

Akku viallinen. Vaihda akku samaa tyyppiä olevaan akkuun.

UPS-laitetta ei ole käynnistetty.

Käynnistä UPS-laite uudelleen painamalla virtakytkintä.

Hälytys kuuluu jatkuvasti, vaikka virransyöttö on normaali.

UPS-laite on ylikuormitettu.

Poista ensin kuormitusta. Ennen kuin kytket laitteen uudelleen, tarkista, että kuorma vastaa UPS-laitteen määrittelyissä esitettyjä tehoarvoja.

UPS-laite vikatilassa

Palauta laite huoltokeskukseen.

Hälytys kuuluu kahden sekunnin välein, kun verkkovirta on normaali.

Viallinen akku.

Vaihda akku samaa tyyppiä olevaan akkuun. Latauslevy on vaurioitunut.

Palauta laite huoltokeskukseen.

Varmistusaika jännitekatkossa on lyhyt.

UPS-laite on ylikuormitettu.

Poista kriittistä kuormitusta

Akun jännite liian matala.

Lataa UPS-laitetta vähintään kahdeksan tuntia.

Viallinen akku. Vika saattaa johtua työtilan liian korkeasta lämpötilasta tai akun väärästä käyttötavasta.

Vaihda akku samaa tyyppiä olevaan akkuun.

Virransyöttö on normaali mutta merkkivalo vilkkuu.

Verkkojohto on löysä.

Kytke verkkojohto riittävän tukevasti.

5. Käytön merkkivalo- ja hälytystaulukko

6. Vianetsintä

Käytä alla olevaa taulukkoa pienten ongelmien ratkaisemiseen.

7. Tekniset tiedot

Malli

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

KAPASITEETTI

400 V A / 240 W

600 V A / 360 W

800 V A / 480 W

TULO

Jännite

Jännitealue

180~270 V AC

Taajuus

50 Hz

LÄHDÖT

Jännitteen säätely

+/-10%

Siirtoaika

Tyypillinen 2-6 m/s

Aalltomuoto

Simuloitu siniaalto

AKKU

Tyyppi ja numero

12 V / 4,5 AH x 1

12 V / 7 AH x 1

12 V / 9 AH x 1

Latausaika

kahdeksan tuntia 90 %:n kapasiteettiin palaamiseksi

MITAT

Ulkomitat (S x L x K)

228 x 82,5 x 207 mm (pystyasennossa)

Nettopaino (kg)

2,2

2,7

3,1

Käyttöympäristö

Kosteus

0-90 %

Lämpötila

0–40 °C (tiivistymätön)

230 V AC

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Vodič za brzi uvod

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

VAŽNE SIGURNOSNE UPUTE

ČUVAJTE OVE UPUTE – Ovaj priručnik sadrži važne upute za modele PowerWalker VFD 400/600/800, kojih se morate pridržavati tijekom postavljanja i održavanja UPS-a i baterija.

 Ovaj proizvod posebno je dizajniran za osobna računala i ne preporučuje se njegovo

korištenje uz bilo koji sustav za održavanje na životu ili drugu posebno važno opremu.

 Ovom opremom može rukovati svaka osoba bez ikakve prethodne obuke.  U utičnice UPS-a ne priključujte kućanske aparate, kao što su sušila za kosu.  Ovaj uređaj predviđen je za postavljanje u kontroliranom okruženju (zatvoreni prostor s

kontroliranom temperaturom i bez električno vodljivih onečišćenja). Izbjegavajte postavljati UPS na mjestima gdje je prisutna stajaća ili tekuća voda, ili pretjerana vlaga.

 Opasnost od električnog udara, ne uklanjajte pokrov. U unutrašnjosti nema dijelova

namijenjenih korisničkom servisiranju. Servisiranje prepustite kvalificiranom servisnom

osoblju.

 Utičnica pomoćnog napajanja mora biti u blizini opreme i lako dostupna. Da biste UPS

izolirali od AC ulaza, izvadite utikač iz utičnice pomoćnog napajanja.

 Ako će se UPS skladištiti tijekom duljeg razdoblja, preporučuje se dopunjavanje baterije

(priključivanjem pomoćnog napajanja na UPS, prekidač u položaju "ON" (Uključeno)) jedanput mjesečno na 24 sata, kako bi se izbjeglo potpuno pražnjenje baterije.

 Ne koristite UPS izvan opsega deklariranog opterećenja.  UPS sadrži jednu/dvije baterije velikog kapaciteta. Zato se kućište ne smije otvarati jer se

time stvaraju razne opasnosti, između ostalog opasnost od električnog udara. Ako je potrebno bilo kakvo održavanje unutrašnjosti ili zamjena baterije, kontaktirajte

zastupnika.

 Interni kratki spoj UPS-a između ostalog će izazvati opasnost od električnog udara ili vatre.

Iz tog se razloga nikakvi spremnici s vodom, kao što je čaša s vodom, ne smije postaviti na UPS, radi izbjegavanja raznih opasnosti i električnog udara.

 Bateriju ili baterije ne odbacuje u vatru. Baterija može eksplodirati.  Ne otvarajte i ne oštećujte bateriju ili baterije. Ispušteni elektrolit je štetan za kožu i oči.

Može biti otrovan.

 Ikona Φ na opisnoj naljepnici je oznaka za fazu.  Baterija može predstavljati opasnost od električnog udara i visoke struje kratkog spoja.

Tijekom rada na baterijama potrebno je pridržavati se sljedećih mjera opreza:

 S ruku uklonite satove, prstenje i druge metalne predmete.  Koristite alat s izoliranim rukohvatima.

 Servisiranje baterija mora izvoditi ili nadgledati osoblje koje poznaje baterije i potrebne

mjere opreza. Neovlaštene osobe držite podalje od baterija.

 Kod zamjene baterija, zamijenite ih istim tipom i količinom zabrtvljenih olovnih

elektrolitskih baterija.

 Najviša deklarirana ambijentalna temperatura je 40 °C.  Oprema s utikačima tipa A, u kombinaciji s baterijom koju je unaprijed postavio dobavljač,

predviđena je za korisničko postavljanje i njom može rukovati svaki laik.

 Tijekom postavljanja ove opreme potrebno je osigurati da zbroj struja curenja UPS-a i

priključenih potrošača ne prelazi 3,5 mA.

 Pažnja, opasnost od električnog udara. Opasan napon može biti dostupan putem

napajanja baterijom i nakon odvajanja ovog uređaja od gradske električne mreže. Iz tog

razloga moraju se odvojiti pozitivan i negativan kontakt baterije kad god je potrebno održavanje ili servisiranje u unutrašnjosti UPS-a.

 Utičnica gradske mreže iz koje se napaja UPS mora biti postavljena u blizini UPS-a i mora

biti lako dostupna.

 Ako iz uređaja izlazi dim, smjesta prekinite napajanje uređaja i kontaktirajte zastupnika.  Ovaj uređaj ne čuvajte i ne koristite unutar bilo kojeg od sljedećih okruženja:

o Bilo koje područje sa zapaljivim plinovima, nagrizajućim tvarima ili teškom

prašinom.

o Bilo koje područje s neuobičajeno visokom ili niskom temperaturom (iznad

40 ˚C ili ispod 0 ˚C) i vlažnošću većom od 90%.

o Bilo koje područje izloženo izravnom sunčevom svjetlu ili u blizini grijaćih

elemenata.

o Bilo koje područje s ozbiljnim vibracijama. o Na otvorenom.

 U slučaju pojavljivanja vatre u blizini, koristite vatrogasne aparate sa suhim prahom.

Korištenje vatrogasnih aparata s tekućinom može povećati opasnost od električnog udara.

Ovaj je proizvod usklađen s propisima EU o sigurnosti i o zaštiti okoliša.

Kad dođe trenutak da odbacite ovaj proizvod, molimo vas da reciklirate sve moguće komponente. Baterije i dopunjive baterije ne smiju se odbacivati s kućnim otpadom. Reciklirajte ih u lokalnom središtu za recikliranje. Zajedničkim naporima možemo pomoći u zaštiti okoliša.

UPS uređaj

Priručnik

Input strujni kabel

1. Opis proizvoda

The PowerWalker VFD series pruža široku zaštitu u malom i ekonomičnom obliku. UPS je

kompaktniji i pruža veću električnu zaštitu od naglog skoka i vršnih vrijednosti struje. Ovaj UPS napajat će priključene uređaje stabilnom strujom i omogućiti sigurno isključivanje računala u slučaju nestanka struje. Ugrađeni mikroprocesorski regulator jamči visoku pouzdanost i savršen je za primjenu u kućanstvima i malim tvrtkama.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

2. Sadržaj pakiranja

U pakiranju se treba nalaziti sljedeće:



Glavna sklopka



Indikator stanja UPS-a

Indikator pogreške / stanja baterije

(Pojedinosti pogledajte u tablici indikatora i alarma.)

3. Pregled proizvoda

Pogled sprijeda:

Pogled straga:

 Strujni priključak s osiguračem Utičnice za potrošače Osigurač

8 hours

OPREZ: Na UPS NIKADA ne priključujte laserski

pisač i skener. Uređaj bi se mogao oštetiti

4. Instaliranje i prvo uključivanje

NAPOMENA: Pregledajte uređaj prije instaliranja. Svi isporučeni dijelovi moraju biti

u ispravnom stanju.

I: Uvjeti postavljanja i držanja

Postavite UPS na zaštićeno mjesto na kojem nema mnogo prašine i na kojem postoji dovoljan protok zrak. 20 cm oko UPS-a ne smiju se nalaziti drugi uređaji kako ne bi nastale smetnje. Ne koristite UPS ako temperatura i vlažnost prelaze zadane granične vrijednosti. (Ograničenja su navedena u tehničkim karakteristikama.)

II: Priključivanje na strujnu mrežu i punjenje

Prije prvog korištenja ukopčajte strujni kabel u mrežnu utičnicu i uključite UPS kako bi se napunio. Za optimalne rezultate, bateriju

punite barem 8 sata prije prve uporabe

III: Priključivanje potrošača

Potrošače priključite u izlazne utičnice na stražnjoj ploči UPS-a. Uključite glavnu sklopku UPS-a i svi uređaji priključeni na UPS bit će zaštićeni.

VI: Uključivanje i isključivanje uređaja

Uključite UPS pritiskom glavne sklopke. Isključite UPS ponovnim pritiskom glavne sklopke.

Stanje

Vizualni signal

Alarm

Izmjenična struja

Svijetli zeleni indikator

Isklj.

Baterijsko napajanje

Treperi zeleni indikator svakih 10

sekundi

Oglašava se svakih 10 sekundi

Ispražnjena baterija u

baterijskom napajanju

Treperi zeleni indikator svake

sekunde i svijetli crveni indikator

Oglašava se svake sekunde

Kvar

Svijetli crveni indikator

Neprekinuti zvuk alarma

Alarm za zaštitu od

previsoke temperature

Treperi crveni indikator svakih 0,5

sekundi

Isklj.

Problem

Mogući uzrok

Rješenje

Ne svijetle indikatori na

prednjoj ploči.

Ispražnjena baterija.

Napunite UPS najmanje 8 sata.

Neispravna baterija. Zamijenite bateriju novom baterijom iste vrste.

UPS nije uključen.

Pritisnite glavnu sklopku kako biste uključili

UPS.

Alarm se neprestano

oglašava premda je strujna mreža ispravna.

UPS je preopterećen.

Iskopčajte neke potrošače. Prije ponovnog priključivanja pogledajte tehničke

karakteristike da biste vidjeli odgovara li opterećenje kapacitetu UPS-a.

Kvar UPS-a

Vratite uređaj u servisni centar.

Alarm se oglašava svake

2 sekunde premda je strujna mreža ispravna.

Neispravna baterija.

Zamijenite bateriju novom baterijom iste vrste.

Oštećen je sklop za punjenje.

Vratite uređaj u servisni centar.

Smanjeno vrijeme

podrške u slučaju

nestanka struje.

UPS je preopterećen.

Iskopčajte nepotrebne potrošače.

Napon baterije je prenizak.

Napunite UPS najmanje 8 sata.

Neispravna baterija. Kvar

može nastati zbog visoke temperature okruženja ili pogrešnog rada baterije.

Zamijenite bateriju novom baterijom iste vrste.

Strujna mreža je ispravna ali indikator treperi.

Strujni kabel je otpušten.

Ponovno priključite strujni kabel.

5. Tablica indikatora i alarma za rad

6. Neispravnosti u radu

Uz pomoć donje tablice možete ispraviti manje probleme.

7. Tehničke karakteristike

Model

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

KAPACITET

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

ULAZ

Napon

Raspon napona

180~270 V

Frekvencija

50 Hz

IZLAZ

Regulacija napona

+/-10%

Vrijeme prijenosa

Najčešće 2-6 ms

Valni oblik

Simulirana sinusoida

BATERIJA

Vrsta i broj

12 V / 4,5 Ah x 1

12 V / 7 Ah x 1

12 V / 9 Ah x 1

Vrijeme punjenja

8 sata za oporavak do 90 % kapaciteta

FIZIČKI PODACI

Dimenzije (DxŠxV)

228 x 82,5 x 207 mm (na uspravnom postolju)

Neto masa (kg)

2,2

2,7

3,1

Radni uvjeti

Vlažnost

0-90 %

Temperatura

0-40 °C (bez kondenzacije)

230 V

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Skrócona instrukcja obsługi

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

ZACHOWAJ TE INSTRUKCJE – Niniejszy podręcznik zawiera ważne instrukcje dla modelis PowerWalker VFD 400/600/800, które należy wykonywać podczas instalacji i konserwacji urządzenia i akumulatorów.

 Ten produkt jest przeznaczony specjalnie do komputerów PC i nie zaleca się używania go

w systemach podtrzymywania życia lub innych istotnych urządzeniach.

 To urządzenie może być obsługiwane przez osobę bez specjalnego szkolenia.  Do gniazdek systemu zasilania awaryjnego nie podłączaj urządzeń domowych, takich jak

suszarki.

 To urządzenie jest przeznaczone do instalacji w kontrolowanym środowisku

(kontrolowana temperatura, obszar we wnętrzu budynku, bez zanieczyszczeń przewodzących). Unikaj instalowania systemu zasilania awaryjnego w miejscach, w których obecna jest stojąca lub bieżąca woda lub wysoka wilgotność.

 Ryzyko porażenia prądem. Nie demontuj obudowy. Wewnątrz brak jest części, które mogą

być naprawiane przez użytkownika. Serwisowanie powierzaj wykwalifikowanemu

personelowi.

 Gniazdko sieciowe powinno znajdować się w pobliżu urządzenia i być łatwo dostępne.

Aby odizolować system zasilania awaryjnego od gniazda prądu zmiennego, wyjmij wtyczkę z gniazdka elektrycznego.

 Jeśli system zasilania awaryjnego jest magazynowany przez długi czas, zaleca się

naładowanie akumulatorów (przez podłączenie urządzenia do zasilania i włączenie przełącznika na pozycję "ON") raz w miesiącu, przez 24 godziny, aby uniknąć ich rozładowania.

 Nie używaj systemu zasilania awaryjnego poza znamionowymi wartościami obciążenia.  System zasilania awaryjnego zawiera jeden lub dwa akumulatory o dużej pojemności. Nie

należy więc otwierać obudowy, aby uniknąć ryzyka porażenia prądem. Jeśli wymagany jest jakikolwiek przegląd lub wymiana akumulatora, skontaktuj się ze sprzedawcą.

 Wewnętrzne zwarcie systemu podtrzymywania napięcia prowadzi do zagrożeń, takich jak

porażenie prądem lub pożar, dlatego nie można stawiać na urządzeniu żadnych pojemników z wodą (np. szklanki), aby uniknąć niebezpieczeństwa porażenia prądem.

 Nie wrzucaj akumulatorów do ognia. Akumulatory mogą wybuchnąć.  Nie otwieraj i nie rozbijaj akumulatorów. Wyciek elektrolitu jest szkodliwy dla skóry i

oczu. Może on być toksyczny.

 Ikona Φ na tabliczce znamionowej oznacza fazy.  Akumulator stwarza ryzyko porażenia prądem i zwarcia z przepływem prądu o wysokim

natężeniu. Podczas pracy z akumulatorami należy przestrzegać następujących zasad bezpieczeństwa:

 Zdejmij z ręki zegarek, pierścionki lub inne metalowe przedmioty.

 Używaj narzędzi z izolowanymi uchwytami.  Serwisowanie akumulatorów powinno być wykonywane lub nadzorowane przez osoby

znające się na akumulatorach i wymaganych środkach ostrożności. Nieautoryzowane osoby nie powinny zbliżać się do akumulatorów.

 Akumulatory należy wymieniać na akumulatory tego samego typu i o tej samej liczbie

zapieczętowanych komór elektrolitu.

 Maksymalna znamionowa temperatura otoczenia to 40°C.  To urządzenie typu A do podłączenia do sieci ma już zainstalowany przez sprzedawcę

akumulator. Może być zainstalowane przez operatora i obsługiwane przez osoby bez

przeszkolenia.

 Podczas instalacji sprzętu należy upewnić się, że suma prądów upływowych systemu

zasilania awaryjnego i podłączonych obciążeń nie przekracza 3,5mA.

 Uwaga, ryzyko porażenia prądem. Po odłączeniu tego urządzenia od sieci, akumulator

nadal może podtrzymywać niebezpieczny poziom napięcia. Dlatego też, jeśli konieczne są prace konserwacyjne lub serwisowe wewnątrz urządzenia, należy odłączyć dodatni i

ujemny biegun akumulatora.

 Gniazdko sieciowe, z którego zasilany jest system zasilania awaryjnego powinno

znajdować się w pobliżu urządzenia i być łatwo dostępne.

 Jeśli z urządzenia wydobywa się dym, jak najszybciej odłącz zasilanie i skontaktuj się z

dystrybutorem.

 Nie przechowuj i nie używaj tego produktu w żadnym z poniższych środowisk:

o Miejsca, w których obecne są palne gazy, substancje powodujące korozję lub

duże ilości pyłu.

o Jakiekolwiek obszary o wyjątkowo wysokiej lub niskiej temperaturze (powyżej

40˚C lub poniżej 0˚C) i wilgotności przekraczającej 90%.

o Jakiekolwiek obszary wystawione na bezpośrednie nasłonecznienie lub zbliżone

do jakichkolwiek urządzeń grzewczych.

o Obszary o mocnych wibracjach. o Obszary na zewnątrz.

 Jeśli w pobliżu pojawi się ogień, używaj suchych środków gaśniczych. Użycie płynnych

środków gaśniczych może zwiększyć ryzyko porażenia prądem.

Ten produkt jest zgodny z przepisami UE dotyczącymi bezpieczeństwa i środowiska.

Gdy urządzenie ma zostać wyrzucone, poddaj wszystkie możliwe elementy recyklingowi. Baterie i akumulatory nie mogą być utylizowane wraz z odpadami domowymi! Należy je poddać recyklingowi w lokalnym punkcie recyklingu. Możemy wspólnie chronić nasze środowisko.

Zasilacz UPS

Instrukcję obsługi

Input przewód

zasilający

1. Przedstawienie produktu

Charakteryzujący się małą obudową i ekonomiczną konstrukcją zasilacz PowerWalker VFD zapewnia wszechstronną ochronę. Opisywany zasilacz UPS jest bardziej zwarty i oferuje bardziej wszechstronną ochronę przed udarami i przepięciami zasilania. Zasilacz UPS kontynuuje podawanie stabilnego zasilania do podłączonych urządzeń i umożliwia bezpieczne wyłączenie komputera w przypadku wystąpienia przerwy w dopływie energii elektrycznej. Zasilacz jest wyposażony w mikroprocesorowy sterownik, dzięki któremu urządzenie charakteryzuje się wysoką niezawodnością i nadaje się doskonale do stosowania w domu lub w małym biurze.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

2. Zawartość opakowania

Opakowanie powinno zawierać:



Wyłącznik zasilania



Wskaźnik stanu zasilacza



Wskaźnik usterki/stanu akumulatora

(Szczegółowy opis podano w tabeli wskaźników i alarmów.)

3. Ogólny opis produktu

Widok z przodu:

Widok z tyłu:

Wejście AC z bezpiecznikiem Gniazda wyjściowe Wyłącznik obwodu

8 hours

8 godzin

UWAGA: Do zasilacza UPS NIE WOLNO

podłączać drukarki laserowej ani skanera. Może to spowodować uszkodzenie urządzenia

4. Instalacja i pierwsze uruchomienie

UWAGA: Przed instalacją sprawdź zasilacz. Upewnij się, że nic wewnątrz

opakowania nie jest uszkodzone.

I: Warunki instalacji i przechowywania

Zasilacz UPS należy zainstalować w bezpiecznym miejscu, wolnym od nadmiernej ilości kurzu i zapewniającym odpowiedni przepływ powietrza wokół urządzenia. Aby uniknąć występowania zakłóceń, zasilacz UPS należy umieścić w odległości co najmniej 20 cm od innych urządzeń. NIE wolno użytkować zasilacza UPS w miejscach, w których temperatura i wilgotność wykracza poza określone wartości graniczne. (Patrz dane dotyczące dopuszczalnych zakresów temperatury i wilgotności.)

II: Podłączanie do źródła zasilania i ładowanie

Przed pierwszym użyciem należy podłączyć przewód zasilający do ściennego gniazda zasilania i włączyć zasilacz UPS w celu naładowania akumulatora. Przed pierwszym użyciem akumulator należy ładować przez co najmniej 8 godzin.

III: Podłączanie obciążenia

Urządzenia zasilane należy podłączyć do gniazd wyjściowych na tylnym panelu zasilacza UPS. Włączyć wyłącznik główny zasilacza UPS. Od tej pory urządzenia podłączone do zasilacza korzystają z zabezpieczonego źródła zasilania.

VI: Włączanie/wyłączanie urządzenia

W celu włączenia zasilacza UPS należy nacisnąć wyłącznik główny. Ponowne naciśnięcie tego wyłącznika powoduje wyłączenie zasilacza UPS.

Stan

Wskaźnik wzrokowy

Alarm

Tryb AC

Świeci się zielona dioda LED

Wył.

Tryb akumulatorowy

Zielona dioda LED miga co 10 sekund

Sygnał emitowany co 10 sekund

Niski poziom zasilania w trybie akumulatorowym

Zielona dioda LED miga co sekundę i

świeci się czerwona dioda LED

Sygnał emitowany co sekundę

Usterka

Świeci się czerwona dioda LED

Sygnał ciągły

Alarm ochrony przed nadmierną temperaturą

Czerwona dioda LED miga co 0,5

sekundy

Wył.

Problem

Możliwa przyczyna

Rozwiązanie

Nie świeci się żadna kontrolka

na panelu przednim.

Niski poziom naładowania

akumulatora

Poddać akumulator ładowaniu przez co

najmniej 8 godzin.

Usterka akumulatora

Wymienić akumulator na egzemplarz

takiego samego typu.

Zasilacz UPS nie został włączony

Nacisnąć przycisk zasilania, aby włączyć

zasilacz UPS.

Słychać ciągły sygnał alarmowy przy normalnym zasilaniu sieciowym.

Przeciążenie zasilacza UPS

Odłączyć niektóre urządzenia. Przed ponownym podłączeniem urządzeń należy sprawdzić, czy obciążenie zasilacza UPS nie przekracza dopuszczalnej obciążalności

podanej w specyfikacji.

Usterka zasilacza UPS

Przekazać zasilacz do centrum

serwisowego.

Sygnał alarmowy uruchamiany jest co 2 sekundy przy normalnym zasilaniu sieciowym.

Uszkodzony akumulator

Wymienić akumulator na egzemplarz

takiego samego typu.

Uszkodzona płytka układu

ładowania.

Przekazać zasilacz do centrum

serwisowego.

Krótszy niż oczekiwany czas

podtrzymania.

Przeciążenie zasilacza UPS

Odłączyć niektóre krytyczne urządzenia.

Zbyt niski poziom naładowania

akumulatora

Poddać akumulator ładowaniu przez co

najmniej 8 godzin.

Uszkodzony akumulator

Uszkodzenie może być spowodowane użytkowaniem w

wysokiej temperaturze lub

nieprawidłową obsługą

akumulatora.

Wymienić akumulator na egzemplarz

takiego samego typu.

Zasilanie sieciowe jest normalne ale miga dioda LED.

Obluzowany przewód zasilania

Podłączyć poprawnie przewód zasilania.

5. Tabela wskaźników i alarmów

6. Rozwiązywanie problemów

Sposoby rozwiązywania drobnych problemów podano w poniższej tabeli.

7. Dane techniczne

Model

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

MOC

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

WEJŚCIE

Napięcie

Zakres napięcia

180~270 V AC

Częstotliwość

50 Hz

WYJŚCIE

Stabilizacja napięcia

+/-10%

Czas przełączania

Typowy 2–6 ms

Przebieg napięcia

Symulowana sinusoida

AKUMULATOR

Typ i liczba

12 V / 4,5 Ah x 1

12 V / 7 Ah x 1

12 V / 9 Ah x 1

Czas Ładowania

8 godzin do 90% pojemności

CECHY FIZYCZNE

Wymiary (gł. x szer. x wys.)

228 x 82,5 x 207 mm (w pozycji pionowej)

Masa netto (kg):

2,2

2,7

3,1

Warunki środowiskowe

Wilgotność

0–90%

Temperatura

0–40°C (bez kondensacji)

230 V AC

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Guia de início rápido

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

IMPORTANTES INSTRUÇÕ ES DE SEGURANÇA

GUARDE ESTAS INSTRUÇÕ ES – Este manual contém importantes instruções relativas aos modelos PowerWalker VFD 400/600/800 que devem ser seguidas durante a instalação e manutenção da UPS e das baterias.

 Este produto foi especialmente concebido para computadores e não se recomenda a sua

utilização em qualquer tipo de sistema de apoio de vida ou qualquer outro equipamento importante.

 Este equipamento pode ser utilizado por qualquer indivíduo mesmo que não tenha

formação alguma nesta matéria.

 Não ligue electrodomésticos, como por exemplo secadores do cabelo, aos receptáculos

da UPS.

 Este dispositivo foi concebido para ser instalado num ambiente controlado (temperatura

controlada e interior livre de contaminantes condutivos). Não instale a UPS em locais onde haja água ou excessiva humidade.

 Risco de choque eléctrico; não remova a cobertura. Não há componentes internos que

possam ser reparados pelo utilizador. Entregue qualquer tarefa de reparação a pessoal devidamente qualificado.

 A tomada eléctrica onde ligar a UPS deve encontrar-se perto da mesma e ser de fácil

acesso. Para isolar a UPS da entrada de corrente alterna (CA), remova a ficha da tomada eléctrica.

 Se a UPS for armazenada durante um longo período de tempo, recomenda-se que

recarregue as baterias (ligando a UPS à rede eléctrica e colocando o interruptor na posição "ON" [Ligada]) uma vez por mês durante 24 horas para evitar que as baterias descarreguem completamente.

 Por favor não ultrapasse a capacidade de carga nominal da UPS.  A UPS contém uma/duas bateria(s) de elevada capacidade. Não remova a cobertura da

UPS, pois incorre no perigo de choque eléctrico. Se for necessário um exame interno ou substituição da bateria, contacte o distribuidor.

 Se colocar a UPS em curto-circuito no seu interior, pode incorrer nos perigos de choque

eléctrico ou incêndio, por isso, para evitar tais perigos, não devem ser colocados em cima da UPS recipientes que contenham água (como um copo de água).

 Não destrua a(s) bateria(s) no fogo. A(s) bateria(s) pode(m) explodir.  Não abra ou danifique a(s) bateria(s). Os electrólitos libertados são nocivos para a pele e

olhos. O electrólito pode ser tóxico.

 O ícone Φ na etiqueta que identifica as características da bateria é o símbolo de fase.  Uma bateria pode provocar um choque eléctrico e um curto-circuito de elevada

intensidade de corrente. Quando o dispositivo funcionar com baterias, deverá ter em atenção as seguintes precauções:

 Tire relógios, anéis ou outros objectos metálicos das mãos.  Use ferramentas com pegas isoladas.  A manutenção das baterias deverá ser realizada ou supervisionada por técnicos

qualificados e conhecedores das precauções necessárias a ter com as baterias. Não deixe que a manutenção das baterias seja realizada por pessoal não-qualificado.

 Quando substituir as baterias, utilize o mesmo tipo e número de baterias de chumbo e

ácido blindadas.

 A temperatura ambiente máxima é de 40 °C.  Este equipamento conectável do tipo A com as baterias já instaladas pelo fornecedor é

instalável pelo utilizador e pode ser utilizado por leigos.

 Quando este equipamento for instalado, deve assegurar-se que a soma das correntes de

fuga da UPS e das cargas conectadas não excede os 3,5 mA.

 Atenção, existe o perigo da ocorrência de um choque eléctrico. Quando desligar esta

unidade da rede eléctrica, ainda é possível que haja tensões perigosas provenientes da energia fornecida pela bateria. A energia fornecida pela bateria deve ser cortada nos pólos positivo e negativo da bateria quando for necessário realizar trabalho de manutenção ou de assistência dentro da UPS.

 A tomada eléctrica que alimenta a UPS deve estar localizada próxima da mesma e deve

ser de fácil acesso.

 Se sair fumo do dispositivo, desligue-o imediatamente e isole-o da rede eléctrica, e

contacte o distribuidor.

 Não guarde ou utilize este produto em nenhum dos seguintes ambientes:

o Qualquer área com gás combustível, substâncias corrosivas, ou extremamente

poeirentos.

o Qualquer área com temperatura extraordinariamente elevada ou reduzida

(acima de 40 ˚C ou abaixo de 0 ˚C) ou com mais de 90% de humidade.

o Qualquer área exposta a luz solar directa ou perto de quaisquer dispositivos de

aquecimento.

o Qualquer área com intensas vibrações. o Exteriores.

 No caso de ocorrer um incêndio na vizinhança, utilize extintores de pó químico seco. A

utilização de extintores à base de líquido pode provocar um choque eléctrico.

Este produto cumpre os regulamentos de segurança e ambientais em vigor na UE.

Recicle o máximo possível de componentes do produto quando decidir descartar o mesmo. As baterias e as baterias recarregáveis não são descartadas juntamente com o lixo doméstico! Recicleas no seu ponto de reciclagem local. Em conjunto podemos ajudar a proteger o ambiente.

UPS

Manual do Utilizador

Cabo eléctrico de

entrada de corrente

alterna (AC)

1. Introdução ao Produto

A PowerWalker VFD series fornece ampla protecção e é pequena e económica. A UPS é mais

compacta e oferece maior e mais ampla protecção eléctrica contra sobretensões e picos de tensão. Esta UPS continua a fornecer corrente estável ao equipamento a ela ligado e permite desligar o computador com segurança quando a luz faltar. O seu microprocessador controlador integrado garante elevada fiabilidade e é perfeito para utilização doméstica ou num pequeno escritório.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

2. Conteúdo da Embalagem

A embalagem vem com os seguintes itens:



Interruptor de Alimentação



Indicador de estado da UPS

Indicador de estado de falha/bateria

(Consulte a Tabela de Indicadores e Alarmes para mais

detalhes.)

3. Vista Geral do Produto

Vista Dianteira:

Vista Traseira:

Entrada de corrente AC com fusível Receptáculos de saída Disjuntor

8 hours

ATENÇÃO: NUNCA ligue à UPS uma impressora

LASER ou a um digitalizador. Tal pode danificar a unidade.

4. Instalação e Arranque Inicial

NOTA: Antes de instalar a unidade, inspeccione-a. Assegure-se que, dentro da

embalagem, não está nada danificado.

I: Local e Condições de Armazenamento

Instale a UPS numa área protegida, sem pó excessivo, e com adequado fluxo de ar. Afaste a UPS de outras unidades pelo menos 20 cm para evitar interferências. NÃO utilize a UPS em locais onde a temperatura e humidade estejam fora dos limites especificados. (Consulte as especificações para conhecer esses limites.)

II: Ligar à Rede Eléctrica e Carregar

Antes de utilizar a UPS pela primeira vez, ligue o cabo eléctrico AC a uma tomada de parede e ligue a UPS para a carregar. Para melhores resultados, sugerimos que carregue a bateria durante pelo menos 8 horas antes de utilizar a UPS pela primeira vez.

III: Ligar as Cargas

Ligue as cargas aos receptáculos de saída no painel traseiro da UPS. Ao ligar o interruptor de alimentação da UPS, os dispositivos a ela ligados ficarão protegidos

VI: Ligar/Desligar a Unidade

Ligue a UPS premindo o interruptor de alimentação. Desligue a UPS premindo novamente o interruptor de alimentação.

Condições

Indicador Visual

Alarme

Modo AC

LED verde aceso

Desligado

Modo de Bateria

LED verde pisca cada 10

segundos

Som audível cada 10 segundos

Bateria fraca no Modo de Bateria

LED verde pisca cada segundo e

LED vermelho aceso

Som audível cada segundo

Falha

LED vermelho aceso

Alarme audível contínuo

Alarme de protecção contra sobreaquecimento

LED vermelho pisca cada 0,5

segundos

Desligado

Problema

Possível Causa

Soluções

Não há nenhum LED aceso no painel dianteiro.

Bateria fraca.

Carregue a UPS durante pelo menos 8 horas.

Bateria avariada. Substitua a bateria por outra do mesmo tipo.

A UPS não está ligada.

Prima novamente o interruptor de alimentação para ligar a UPS.

O alarme soa continuamente quando a rede eléctrica está normal.

A UPS está sobrecarregada.

Primeiro, remova algumas cargas. Antes de voltar a ligar o equipamento, verifique se a carga está dentro dos limites de capacidade indicados nas especificações da UPS.

Falha na UPS.

Devolva a unidade ao centro de assistência.

O alarme soa cada dois segundos quando a rede eléctrica está normal.

A bateria está defeituosa.

Substitua a bateria por outra do mesmo tipo.

A placa de carregamento está danificada.

Devolva a unidade ao centro de assistência.

Quando a corrente é cortada, o tempo de backup é inferior ao previsto.

A UPS está sobrecarregada.

Remova alguma carga crítica.

A tensão da bateria está demasiado baixa.

Carregue a UPS durante pelo menos 8 horas.

A bateria está defeituosa. Pode ser devido a uma temperatura de funcionamento demasiado elevada ou a uma utilização incorrecta da bateria.

Substitua a bateria por outra do mesmo tipo.

A rede eléctrica está normal, mas o LED está a piscar.

O cabo eléctrico está solto.

Ligue o cabo eléctrico correctamente.

5. Tabela de Indicadores e Alarmes

6. Resolução de Problemas

Utilize a tabela abaixo para resolver problemas menores.

7. Especificações

Modelo

Power Walker VFD

400

Power Walker VFD

600

Power Walker VFD

800

CAPACIDADE

400 VA / 240 W

600 VA / 360 W

800 VA / 480 W

ENTRADA

Tensão

Intervalo de Tensões

180~270 VAC

Frequência

50 Hz

SAÍDA

Regulação de Tensão

+/-10%

Tempo de Transferência

Tipicamente 2-6 ms

Forma da Onda

Onda Sinusoidal Simulada

BATERIA

Tipo e Quantidade

12 V / 4,5 AH x 1

12 V / 7 AH x 1

12 V / 9 AH x 1

Tempo de Carga

8 horas para recuperar 90% da capacidade

CARACTERÍSTICAS FÍSICAS

Dimensões (P x L x A)

228 x 82,5 x 207 mm (orientada verticalmente)

Peso Líquido (kg)

2,2

2,7

3,1

Ambiente

Humidade

0-90 %

Temperatura

0-40 °C (sem condensação)

230 VAC

Off Line UPS

PowerWalker VFD 400 PowerWalker VFD 600 PowerWalker VFD 800

Manual de utilizare pentru

EN/DE/FR/ES/IT/GR/RU/UA/FI/HR/PL/PT/RO/SE

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS – This manual contains important instructions for models PowerWalker VFD 400/600/800 that should be followed during installation and maintenance of the UPS and batteries.

 This product is specially designed for PCs and it is not recommended for use in any life-

supporting system and other specific important equipment.

indoor area free of conductive contaminants). Avoid installing the UPS in locations where there is standing or running water, or excessive humidity.

 Risk of electric shock, do not remove cover. No user serviceable parts inside. Refer

servicing to qualified service personnel.

 The utility power outlet shall be near the equipment and easily accessible. To isolate UPS

from AC input, remove the plug from the utility power outlet.

 If UPS is to be stored for a long time, it is recommended to recharge the batteries (by

connecting the utility power to UPS, switch “ON”), once a month for 24 hours to avoid a full battery discharge.

 Please do not use the UPS in excess of the rated load capacity.  The UPS contains one/two large-capacity batteries. So the shell shall not be opened,

otherwise such dangers as electric shock will be caused. If any internal overhaul or replacement of the battery is required, please contact the distributor.

 The internal short circuiting of the UPS will lead to dangers such as electric shock or fire,

therefore, no water containers (such as a water glass) shall be placed on the top of the UPS so as to avoid such dangers as electric shock.

 Do not dispose of battery or batteries in a fire. The battery may explode.  Do not open or mutilate the battery or batteries. Released electrolyte is harmful to the

skin and eyes. It may be toxic.

 Icon Φ on the rating label stands for phase symbol.  A battery can present a risk of electrical shock and high short circuit current. The

following precautions should be observed when working on batteries :

 Remove watches, rings, or other metal objects from the hand.  Use tools with insulated handles.

 Servicing of batteries should be performed or supervised by personnel knowledgeable of

batteries and the required precautions. Keep unauthorized personnel away from batteries.

 When replacing batteries, replace with the same type and number of the sealed lead-acid

batteries.

 The maximum ambient temperature rating is 40°C.  This pluggable type A equipment with battery already installed by the supplier is

operator installable and may be operated by laymen.

 During the installation of this equipment it should be assured that the sum of the leakage

currents of the UPS and the connected loads does not exceed 3.5mA.

 Attention, hazardous through electric shock. Also with disconnection of this unit from

 The mains socket outlet that supplies the UPS shall be installed near the UPS and shall be

easily accessible.

 In case smoke is found coming out from the device, please cut off the power supply

quickly and contact the distributor.

 Do not keep or use this product in any of the following environments:

o Any area with combustible gas, corrosive substance or heavy dust. o Any area with extraordinarily high or low temperature (above 40˚C or below

0˚C) and humidity of more than 90%.

o Any area exposed to direct sunshine or near any heating apparatus. o Any area with serious vibrations. o Outdoor.

 In the event that there is fire occurring in the vicinity, please use dry-power extinguishers.

The use of liquid extinguishers may give rise to the danger of electric shock.

This product complies with the safety and environmental regulations in EU.

Sursa neîntreruptibilă

Manual de utilizare

Cablu de alimentare

cu c.a.

1. Introducere

Sursa neîntreruptibilă PowerWalker VFD oferă o protecţie cuprinzătoare într-un pachet mic şi economic. Sursa neîntreruptibilă este mai compactă şi oferă o protecţie la alimentare mai

cuprinzătoare împotriva variaţiilor şi a vârfurilor de tensiune. Această sursă neîntreruptibilă furnizează o alimentare stabilă pentru echipamentele conectate şi permite închiderea PC-ului în siguranţă în timpul întreruperilor de curent. Controlerul cu microprocesor încorporat garantează o fiabilitate ridicată a sursei, fiind perfectă pentru orice aplicaţie la domiciliu sau într-un birou mic.

Features:

• Compact size with stand and mounting flexibility

• Excellent microprocessor control guarantees high reliability

• Auto restart while AC is recovering

• Simulated sine wave

• Cold start function

• Full protection: Discharge, overcharge, short circuit,and thermal Protection

2. Conţinutul pachetului

În interiorul pachetului trebuie să primiţi următoarele elemente:

PowerWalker VFD 600 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
