PowerTap Joule GPS Quick Start [en, de, fr, it, es]

Quickstart Guide | Guía de usuario | Mode d’emploi |

Joule GPS

Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド

Joule GPS is compatible with any ANT+TM
compatible power meter, speed sensor, cadence
sensor, or heart rate sensor.

For a complete user guide, please visit
www.powertap.com

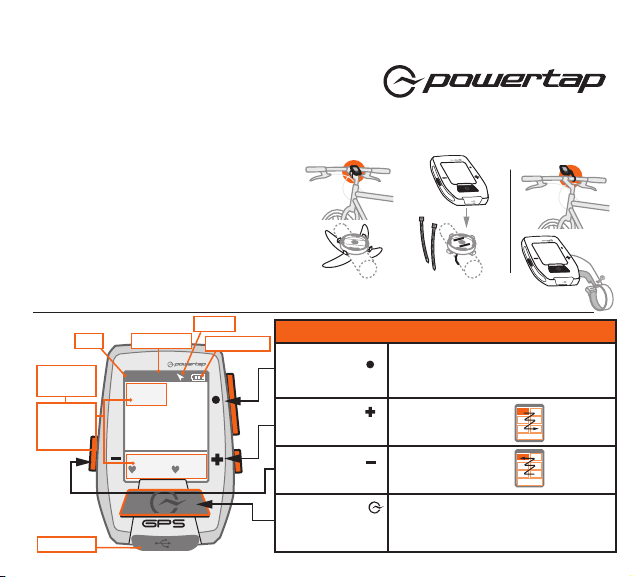

NAVIGATION OVERVIEW

Ride Time or Clock

Highlighted
Metric,

Complimentary
Metrics

Temperature

Micro-USB port

9:34

A

71º

WATTS

HR

451 160

MPH CAD

21 96

RIDE TIME KJ

1:06:45

AV WATTS MX WATTS

170 894

INT

North Arrow

Battery Level

380

INSTALLATIONINTRODUCTION

STEM MOUNT

INT

O-Rings: Crisscross under
stem, latch on hooks

OR

Zip tie around stem,
through slots

BUTTONS FUNCTION

[ENTER] button

[PLUS] button

[MINUS] button

[INTERVAL] button

PowerTap 5253 Verona Road Madison WI 53711 www.powertap.com 21615 05/13

* Selects item in Menu
* Press once to move through Dashboards
* Hold for 3 seconds - Go to Menu
* Hold for 3 seconds in Menus - Go to Dashboard

Shifts “highlight box” to
the right and down

Shifts “highlight box” to
the left and up

Press to mark intervals
* Hold for 3 seconds - Go to Interval view
* Hold for 3 seconds - Go to Ride view

INT

OUT FRONT MOUNT

INT

INT

DASHBOARDS 1,2 & 3

Dashboard 1,2 & 3 display various metrics that can be easily customized.
When a new metric is highlighted, the detailed view changes to show related
metrics.

Note: Dashboards below are default setting. All dashboards are fully customizable.

INT

[ENTER]

Press • [ENTER] to

advance through
Dashboards

[INTERVAL]

INT

Press
[INTERVAL]
to go back

Selected metric

Additional
Detail

DASHBOARD 1 DASHBOARD 2 DASHBOARD 3

9:34A 71º

WATTS

A

451 160

MPH CAD

C D

21.3 96

RIDE TIME KJ

E F

1:06:45

AV WATTS MX WATTS

A

170 894

AV HR MX HR

B

AV MPH MX MPH

C

AV CAD MX CAD

D

MILES KJ

E

KJ/HR TSS

F

HR

B

380

9:34A 71º

WATTS

A

HR

B

451

MPH

C

21.7

AV WATTS MX WATTS

A

170 894

AV HR MX HR

B

AV MPH MX MPH

C

MILES KJ

D

RIDE TIME

D

1:06:45

160

9:34A 71º

RIDE TIME

A

1:06:45

B C

SPD GRADE

25.1

MILES KJ

A

26.20 380

AV MPH MX MPH

B

AV GRADE FT GAIN

C

5%

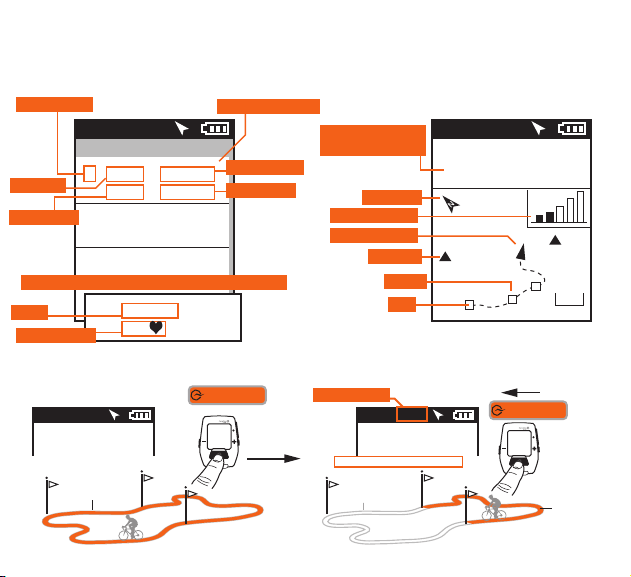

INTERVALS AND NAVIGATION

Intervals contain Interval metrics. Navigation is a GPS map with waypoints.

Interval number

Avg. Power

Total kilojoules

If power data is not available, Speed and HR are displayed

Speed

Avg. Heart Rate

INTERVALS

Intervals are useful for viewing ride data specific to a section of your ride, such as a hill or other period of high intensity riding.

9:34A 71º

WATTS

451 5

INTERVALS

9:34A 71º

Intervals

1 170w 0:37:14

380kj 6.65mi

0 192w 0:12:32

221kj 2.65mi

1 0:12:32

15.2mph

RIDE VIEW

PWR ZONE

ENTIRE RIDE

Current interval at top

2.65mi146

[INTERVAL]

INT

Interval duration

Total distance

Press & Hold
3 sec. to go to
Interval View

Metric of the selected
Category is shown

North arrow
Satellite reception
Position indicator

Waypoints

Intervals

Start

Interval number

9:34A INT 1

WATTS

451 5

Displays data for current interval

INTERVAL 1

9:34A 71º

WATTS

184 96

Home

INTERVAL VIEW

PWR ZONE

NAVIGATION

(GPS MAP)

CAD

2

1

0

Press + [PLUS] to zoom in
Press - [MINUS] to zoom out

[INTERVAL]

Press & Hold
3 sec. to go

INT

back to Ride
View

UP TO 99 INTERVALS

Ofce

5 mi

INTERVAL 2

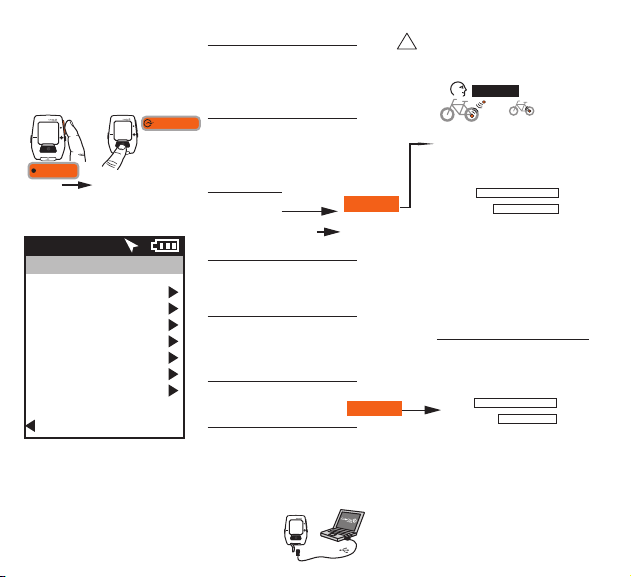

MENU

Enter Menu to review ride history,
pair sensors, use the training
function, and configure the

RIDE

Resume Ride
Stop and Save

Stop and Delete

device.

FROM DASHBOARD

INT

INT

[ENTER]

Press
& Hold 3 sec.

Press
[INTERVAL]
to go back

9:34A 71º

Main Menu

Ride
History
Sensors
Training
Navigation
User
Device

Back to Dashboard

DOWNLOAD

Install PowerAgent software from www.powertap.com/poweragent to download
ride data

[INTERVAL]

HISTORY

Last Ride
Select a Ride
Report-max

SENSOR

Select a Bike

New Bike

Add a Bike

TRAINING

WORKOUTS
AUTO INTERVAL

NAVIGATION

WAYPOINTS
ROUTES
GPS STATUS

USER

SELECT A USER
ADD A USER

DEVICE

DATE AND TIME
DISPLAY
MEMORY
ALTIMETER
ABOUT JOULE

Report-totals

COMPASS

Edit or Use

Edit or Use

COUNTDOWN

INT

MicroUSB

PROXIMITY PAIRING

!

Pairs devices closest to sensor first.

IMPORTANT

Hold Joule within 12” of PowerTap hub
when in the presence of other sensors.

12” or 30cm

PAIRING Mulitple bikes can be

paired with unique names. (ie: “Jim’s
Racing Bike, Jim’s Mountain Bike, etc.)

Name

Weight, lb

Power Sensor (select)
Cadence Sensor (select)
Speed Sensor (select)
Heart Rate Sensor (select)
RU Sensor (select)
DELETE BIKE

USER Mulitple users can be stored

on each Joule. (ie. Jim, Bob, Rachel can
all share same device with unique
information)

Name

Weight, lb

Height, in
Date of Birth
Gender
FTP
Power Zones
Heart Rate Zones

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received,

USB

including interference that may cause undesired
operation.

other sensors

Quickstart Guide | Guía de usuario | Mode d’emploi |

Joule GPS

Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド

Joule GPS es compatible con cualquier medidor
de potencia, sensor de velocidad, sensor de
cadencia o sensor de frecuencia cardíaca
compatible con ANT+

TM

.

Para obtener una guía de usuario completa,
visite www.powertap.com

CAD

121 ---

1:06:45

110 145

INT

Rumbo

Nivel de pila

DESCRIPCIÓN GENERAL DE NAVEGACIÓN

Hora

Temperatura

Resaltar en
Panel,

...ver detalles
en la parte
inferior

Puerto USB

9:34A 71º

HR

BALANCE 5 SEC

--- ---

KPH RIDE TIME

17.2

AV HR MAX HR

INSTALACIÓNINTRODUCCIÓN

MONTURA EN VÁSTAGO

INT

Juntas anulares: entrecruzar bajo
el vástago, engarzar los ganchos

INT

o

Colocar una brida alrededor
del vástago, por las ranuras

BOTONES FUNCIÓN

Botón [INTRO]

Botón [MÁS]

Botón [MENOS]

Botón [INTERVALO]

* Pulsar una vez para desplazarse por los paneles
* Mantener durante 3 segundos - Accede al Menú
* Mantener durante 3 segundos en Menús - Accede al Panel

Desplaza “el recuadro de
realce” a la derecha y abajo

Desplaza “el recuadro de
realce” a la izquierda y arriba

Pulse para marcar intervalos
* Mantener durante 3 segundos - Accede a la vista Intervalo
* Mantener durante 3 segundos - Accede a la vista Sesión

MONTURA FUERA FRENTE

INT

INT

PANELES 1, 2 y 3

Los paneles 1, 2 y 3 muestran distintas métricas que se pueden personalizar
con facilidad. Cuando se resalta una métrica nueva, la vista detallada cambia
para mostrar métricas relacionadas.

La nota: Los tablero de mando debajo de son colocación predefinida. Todos los
tablero de mando son completamente capaces de ser personalizados.

Métrica seleccionada

PANEL 1 PANEL 2 PANEL 3

9:34A 71º

Detalles
adicionales

WATTS

A

451 160

MPH CAD

C D

21.3

RIDE TIME KJ

E F

1:06:45

AV WATTS MX WATTS

A

170 894

AV HR MX HR

B

AV MPH MX MPH

C

AV CAD MX CAD

D

MILES KJ

E

KJ/HR TSS

F

HR

B

96

380

9:34A 71º

WATTS

A

451

MPH

C

21.7

AV WATTS MX WATTS

A

170 894

AV HR MX HR

B

AV MPH MX MPH

C

MILES KJ

D

INT

HR

B

160

RIDE TIME

D

1:06:45

[INTRO]

Pulse • [INTRO]

para desplazarse
por los Paneles

9:34A 71º

RIDE TIME

A

1:06:45

B C

SPD GRADE

25.1

MILES KJ

A

26.20

AV MPH MX MPH

B

AV GRADE FT GAIN

C

INT

Press
[INTERVALOS]
para volver

5%

380

[INTERVALOS]

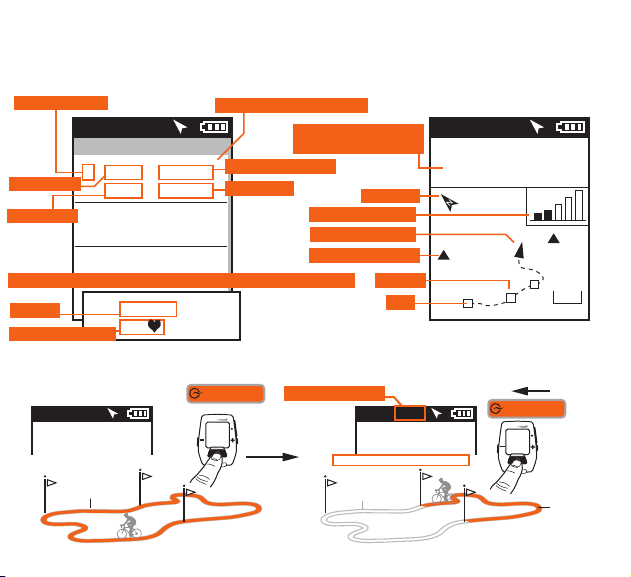

INTERVALOS y NAVEGACION
