PowerTap Joule Quick Start [en, de, fr, es, it]

Quickstart Guide | Guía de usuario | Mode d’emploi |

Joule

Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding

NAVIGATION OVERVIEW

A

11:31

362

90

210 1157

23.2

INT

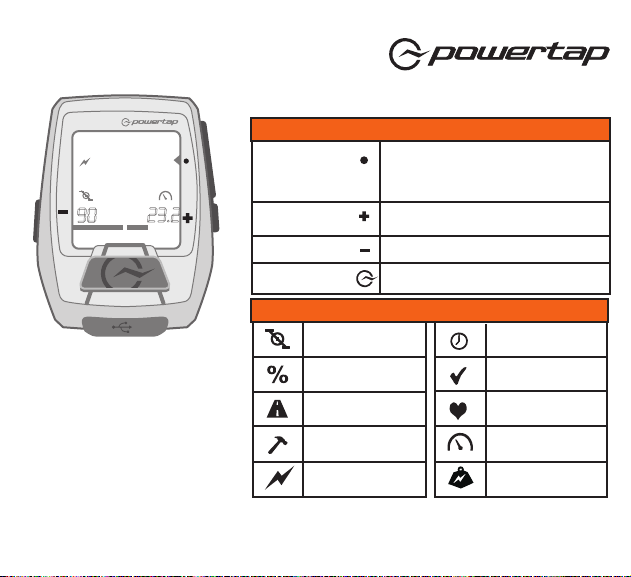

BUTTONS FUNCTION

[ENTER] button

[PLUS] button

[MINUS] button

[INTERVAL] button

* Press once to move through dashboards
* Hold for 3 seconds ­* Selects item in menu

Shifts “arrow” counterclockwise among the
data fields

Shifts “arrow” clockwise among the data fields

Press to mark intervals
Hold for 3 seconds - Interval Mode

Go to Menu/Go to Dashboard

ICONS

Cadence

INTRODUCTION

The Joule is compatible with any ANT+
compatible power meter, speed sensor,
cadence sensor, speed/cadence sensor,
or heart rate sensor.

For a complete user guide, please visit
www.powertap.com

This device complies with part 15 of FCC Rules and Rss-210 of IC Rules. Operation is subjected to the following two conditions:
(1) This device may not cause harmful interference, and (2) This device must accept any interference received, including
interference that may cause undesired operation. The manufacturer is not responsible for any radio or tv interference caused
by unauthorized modifications to this equipment. Such modifications could void the user authority to operate the equipment.
PowerTap 5253 Verona Road Madison WI 53711 608.274.6550 www.powertap.com 21614 04/13

Current percent grade

Distance

Kilojoules

Power

Time

Normalized Power

Heart rate

Speed

Watts/Kg

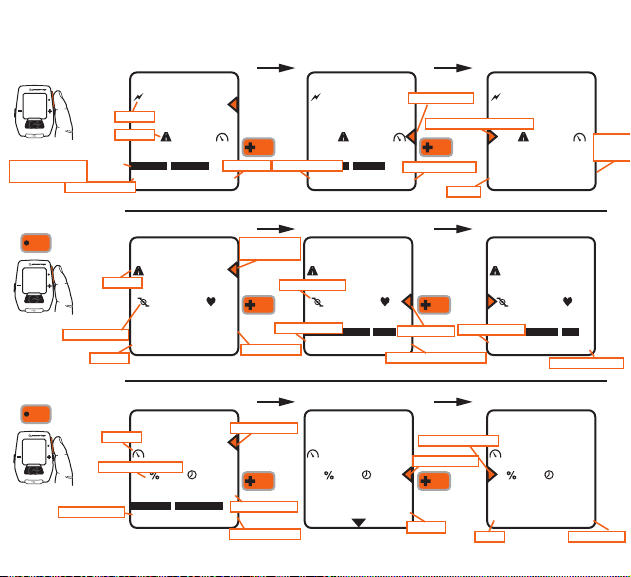

DASHBOARDS

Each Dashboard displays five metrics. The metrics can be customized via PowerAgent.

INT

Avg/Max Bar Graph

1x

INT

Press 1x

Current Cadence

11:31

Power

Distance

194 597

Avg Watts

11:31

Distance

KJ ride
849

Work

DASHBOARD 1

A

432

21.5

DASHBOARD 2

A

105

25.3

21

147

1:23:31

A

11:31

432

1x

Max Watts

Ride Distance

5

Ride Time

21.5

Avg Speed

17.8 32.5

A

11:31

Current Cadence

1x 1x

105

Avg HR

129 162

25.3

21

147

Current Speed

Max Speed

5

Current HR

Max HR

Ride distance

1x

Work

Avg Cadence

A

11:31

432

21.5

KJ ride
849

11:31

105

95 129

25.3

1:23:31

A

21

147

Ride Time

5

Max Cadence

1x

INT

Press 1x

Average Speed

DASHBOARD 3

11:31

Speed

Percent Grade

-5.2 1:23:31

17.8 32.5

A

25

A

Current Speed

3

Ride Time

Max Speed

11:31

25

1x 1x

-5.2 1:23:31

start

20.00MI

3

Countdown
Distance

Percent Grade

Ride Time

A

11:31

25

-5.2 1:23:31

alt-ft ft-gain

10287

Altitude

23652

3

Total Ascent

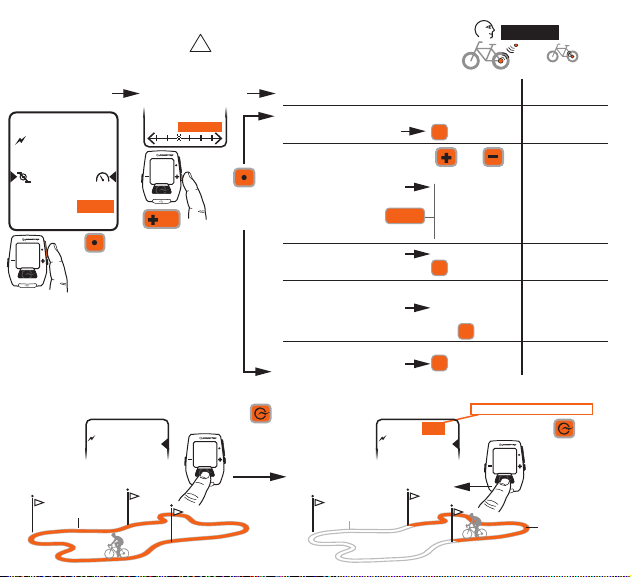

SETTING UP SENSORS

PROXIMITY PAIRING

!

Pairs devices closest to sensor first. Hold Joule within

IMPORTANT

12” of PowerTap hub when in the presence of other sensors.

DASHBOARD MENU>SENSOR SENSOR SUBMENU

11:31

A

3 oF 6

MENU: SENSOR

FIND BIKE

1 oF 5

BIKE1: FIND

362

INT

2x

Press + [Plus]
twice more to go to
the Sensor menu.

Press • [ENTER]

to go to any
sensor sub-menu

PAIRING

RE-ZERO

WHEEL CIRCUMFERENCE

HOLD 3

INT

23.2

Press 3 sec

Press • [ENTER]

& hold for 3 sec.
to go to the Menu.

90

SWITCH->MENU

BACK TO MENU

INTERVALS

Intervals are useful for viewing ride data specific to a section of your ride, such as a hill or other period of high intensity riding.

RIDE MODE INTERVAL MODE

A

362

2

INT

11:31

Press & Hold
3 sec. to go to
Interval Mode

ENTIRE RIDE

2 oF 5

BIKE1: PAIR

3 oF 5

BIKE1: ZERO

4 oF 5

BIKE1: WHEEL

5 oF 5

back ->menu

INTERVAL 1

11:31

Press •

on any

A

FIND

•

1x forward 1x backward

PAIR all
pair: power
pair: h-r
pair: cadence
pair: speed

Re-zero?

•

set circumf

<- +>

Press + or - for your
circumference, then
press

•

INT

2

362

12” or 30cm

RESULT

Finds paired sensors

Pairs all sensors
Pairs power sensor
Pairs heart rate sensor
Pairs cadence sensor
Pairs speed sensor

Performs Manual Zero

Set circumference
of wheel

•

UP TO 99 INTERVALS

Return to main menu

Displays data for current interval

Press & Hold
3 sec. to go

INT

back to Ride
Mode

other sensors

INTERVAL 2

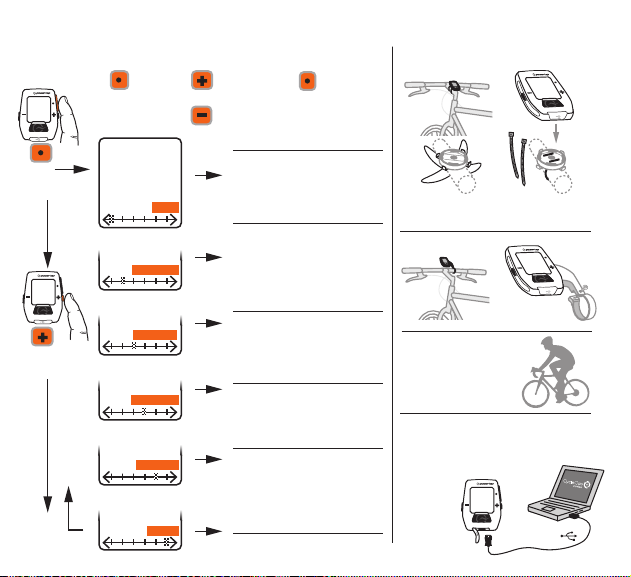

MENU Enter Menu to review ride history, pair sensors, use the workout function, and

configure the device.

FROM DASHBOARD

INT

Press
& Hold 3 sec.

INT

Press + [Plus] to
move in Menu

Press • [ENTER]

to select sub-menu

A

11:31

1 oF 6

MENU: RIDE

2 oF 6

MENU:HISTORY

3 oF 6

MENU: SENSOR

4 oF 6

MENU:TRAINING

5 oF 6

MENU: DEVICE

6 oF 6

back:-> dash

Press 1x to go forward

Press 1x to go backward

RIDE

PAUSE
SAVE

HISTORY

LAST RIDE
LAST 1 WK
LAST 2 WK
LAST 4 WK

SENSOR

BIKE1: FIND
BIKE1: PAIR
BIKE1: ZERO

(Bike2: added via PowerAgent)

TRAINING

TRAIN: DISTANCE
TRAIN: TIMER

DEVICE

DEV: TRIP
DEV: ALTI
DEV: CLOCK

BACK TO DASHBOARD

BACK->DASH

Press • [ENTER]

to select item

CLEAR
BACK->MENU

ALL RIDES
PICK RIDE
BACK->MENU

BIKE1: WHEEL
BACK->MENU

TRAIN: KJ
BACK->MENU

DEV: UNITS
DEV: LANGUAGE
BACK->MENU

INSTALLATION

STEM/HANDLEBAR MOUNT

INT

O-Rings: Crisscross
under stem/handlebar
and latch on hooks

FRONT MOUNT

INT

Zip tie around stem,

OR

through slots

INT

INT

GO FOR A RIDE

DOWNLOAD

Install PowerAgent software from
www.powertap.com/poweragent to download ride data

INT

Micro-USB

USB

Joule

11:31

90

210 1157
