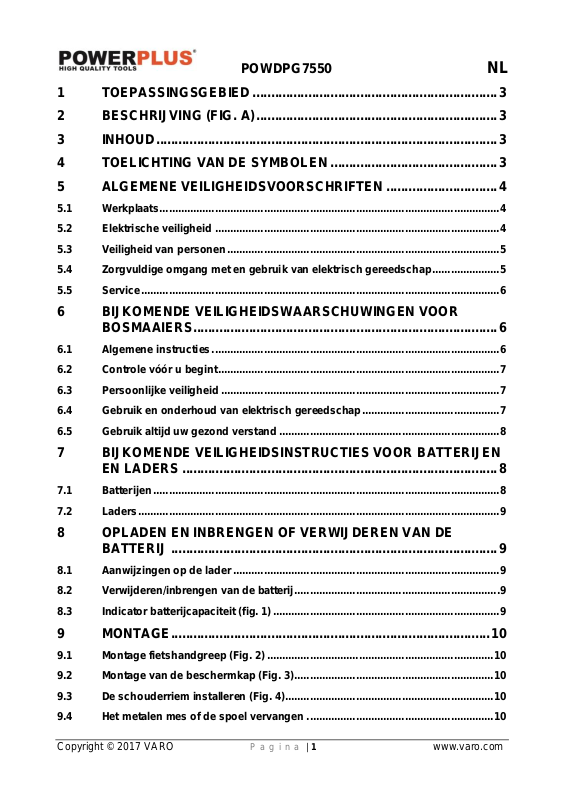

POWDPG7550 NL

1 TOEPASSINGSGEBIED .................................................................. 3

2 BESCHRIJVING (FIG. A) ................................................................. 3

3 INHOUD ............................................................................................ 3

4 TOELICHTING VAN DE SYMBOLEN ............................................. 3

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN .............................. 4

5.1 Werkplaats ............................................................................................................... 4

5.2 Elektrische veiligheid ............................................................................................. 4

5.3 Veiligheid van personen ......................................................................................... 5

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 5

5.5 Service ................................................................................................ ..................... 6

6 BIJKOMENDE VEILIGHEIDSWAARSCHUWINGEN VOOR

BOSMAAIERS .................................................................................. 6

6.1 Algemene instructies .............................................................................................. 6

6.2 Controle vóór u begint ............................................................................................ 7

6.3 Persoonlijke veiligheid ........................................................................................... 7

6.4 Gebruik en onderhoud van elektrisch gereedschap ............................................. 7

6.5 Gebruik altijd uw gezond verstand ........................................................................ 8

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN

EN LADERS ..................................................................................... 8

7.1 Batterijen ................................................................................................................. 8

7.2 Laders ...................................................................................................................... 9

8 OPLADEN EN INBRENGEN OF VERWIJDEREN VAN DE

BATTERIJ ........................................................................................ 9

8.1 Aanwijzingen op de lader ....................................................................................... 9

8.2 Verwijderen/inbrengen van de batterij ................................ ................................... 9

8.3 Indicator batterijcapaciteit (fig. 1) .......................................................................... 9

9 MONTAGE ...................................................................................... 10

9.1 Montage fietshandgreep (Fig. 2) .......................................................................... 10

9.2 Montage van de beschermkap (Fig. 3) ................................ ................................. 10

9.3 De schouderriem installeren (Fig. 4) .................................................................... 10

9.4 Het metalen mes of de spoel vervangen ............................................................. 10

POWDPG7550 NL

9.5 Metalen mes (Fig. 5) .............................................................................................. 10

9.6 Spoel ...................................................................................................................... 10

10 BEDIENING .................................................................................... 11

10.1 Starten van de machine ........................................................................................ 11

10.2 Stoppen van de machine ................................................................ ...................... 11

10.3 Trimmethodes ....................................................................................................... 11

10.3.1 Trimmen/maaien ................................................................................................ 11

10.3.2 Van dichtbij trimmen ........................................................................................... 11

10.3.3 Trimmen rond afsluiting / fundering .................................................................... 11

10.3.4 Trimmen rond bomen ......................................................................................... 11

10.3.5 Scalperen ........................................................................................................... 11

10.3.6 Ga niet vegen met de trimmer ................................................................ ............ 12

10.4 Snijden met messen ............................................................................................. 12

11 REINIGING EN ONDERHOUD ...................................................... 12

12 TECHNISCHE GEGEVENS ........................................................... 12

13 GELUID .......................................................................................... 13

14 GARANTIE ..................................................................................... 13

15 MILIEU ............................................................................................ 14

16 CONFORMITEITSVERKLARING .................................................. 14

POWDPG7550 NL

BOSMAAIER 40V POWDPG7550

1 TOEPASSINGSGEBIED

Afhankelijk van de gemonteerde snijdgereedschappen, kan de bosmaaier gebruikt worden om grasvelden of weilanden te maaien alsook om struikgewas, ondergroei, haagjes en zeer kleine boompjes te trimmen. Het toestel is bedoeld voor privaat gebruik. Het toestel mag niet voor andere doeleinden gebruikt worden. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING (FIG. A)

1. Maaischijf

2. Aandrijfschacht

3. Trekkerschakelaar

4. Snelheidskeuzeschakelaar

5. Veiligheidsschakelaar

6. Fietshandgreep

7. Schouderriembevestiging+kabelklem

8. Beschermkap

9. Spoel

10. Batterijpack (NIET INBEGREPEN)

11. Ontgrendelknop batterijpack

12. Lader (NIET MEEGELEVERD)

13. Indicator batterijcapaciteit

14. Knop voor indicator batterijcapaciteit

3 INHOUD

 Verwijder alle verpakkingsmateriaal.  Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).  Controleer of de inhoud van de verpakking compleet is.  Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.  Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze

periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

Bosmaaier Beschermkap Draagriem Maaischijf

Spoel Dopsleutel Torx key Handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Het dragen van beschermingsschoenen wordt aangeraden.

Voor gebruik de handleiding lezen.

Draag handschoenen.

POWDPG7550 NL

Draag gehoorbescherming. Draag een veiligheidbril.

Let op voor projectielen die worden weggeslingerd of afketsen

Gebruik het toestel nooit in vochtige of natte omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken.

Hou personen en dieren minstens 15 m uit de buurt van de machine tijdens het werken.

Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.

Conform de essentiële eisen van de Europese richtlijn(en).

Stel de lader noch het batterijpack bloot aan water.

Werp het batterijpack of de lader niet in het vuur.

Omgevingstemperatuur: max. 40 °C. (enkel voor batterij)

Gebruik de lader en de batterij enkel in afgesloten ruimtes.

Indien er stof ontstaat, stofmasker dragen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen

veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft

betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden. Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden. Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

 Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.  De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen

enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

 Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen

en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

POWDPG7550 NL

 Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een

elektrische apparaat verhoogt het risico op elektrische schokken.

 Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het

stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

 Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die

geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

 Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is,

gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

 Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch

gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

 Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een

persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

 Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u

de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

 Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt.

Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

 Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet

verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.

 Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren

en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

 Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor

zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

 Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat

daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

 Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch

apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

 Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het

apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

 Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen

die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

POWDPG7550 NL

 Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de

juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

 Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met

scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

 Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer

overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

 Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele

reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 BIJKOMENDE VEILIGHEIDSWAARSCHUWINGEN VOOR

BOSMAAIERS

6.1 Algemene instructies

 Laat personen die niet vertrouwd zijn met de bosmaaier/draadtrimmer of deze

handleiding, het gereedschap niet gebruiken. Bosmaaiers en draadtrimmers zijn gevaarlijk in de handen van niet-opgeleide gebruikers.

 Wees er zeker van dat iemand die de bosmaaier/draadtrimmer gaat gebruiken, vooraf de

handleiding heeft gelezen.

 Laat het gereedschap nooit gebruiken door personen die niet vertrouwd zijn met deze

handleiding, of personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of onvoldoende ervaring en kennis. De plaatselijke regelgeving legt mogelijk beperkingen op wat de leeftijd van gebruikers betreft.

 Gebruik het gereedschap met de grootst mogelijke zorg en aandacht.  Werk enkel met het gereedschap als u een goede fysieke conditie hebt. Werk altijd op een

kalme en zorgvuldige manier. Gebruik uw gezond verstand en vergeet niet dat de persoon die het gereedschap bedient of gebruikt, verantwoordelijk is voor ongevallen of gevaren voor andere personen of hun eigendommen.

 Gebruik het gereedschap nooit nadat u alcohol hebt gedronken of drugs hebt genomen, of

als u zich moe of ziek voelt.

 Vermijd ongewild starten. Draag gereedschap waarvan de batterij is geïnstalleerd, niet

met de vinger op de schakelaar. Wees er zeker van dat de schakelaar in de stand "uit" staat vóór u een batterijpack installeert.

 Als het gereedschap een probleem of een teken van abnormaal gedrag vertoont, moet de

motor onmiddellijk worden uitgeschakeld.

 Schakel het gereedschap uit en verwijder het batterijpack wanneer u een pauze neemt en

wanneer u het gereedschap onbewaakt achterlaat. Plaats het bovendien op een veilige plaats om gevaar voor anderen of beschadiging van het gereedschap te voorkomen.

 Forceer het gereedschap niet. Het zal beter werken en met een kleiner risico op letsels

wanneer het gebruikt wordt tegen het tempo waarvoor het werd ontwikkeld.

 Reik niet te ver. Zorg altijd voor een gepast steunpunt voor de voeten en een goed

evenwicht.

POWDPG7550 NL

6.2 Controle vóór u begint

 Verwijder altijd de batterij om te voorkomen dat het apparaat per ongeluk in werking

schiet. Koppel altijd de batterij los vóór u onderhoud uitvoert aan het apparaat.

 Controleer het apparaat op tekenen van slijtage of beschadiging, en repareer het indien

nodig, vóór u het apparaat gebruikt en na elke krachtige schok.

 Inspecteer de werkzone. Verwijder alle losse voorwerpen, zoals stenen, glasscherven,

spijkers, staaldraad, touw, enz., die weggeslingerd kunnen worden of zich rond het maaisysteem of de beschermkap kunnen wikkelen.

 De persoon die met het apparaat werkt, moet ervoor zorgen dat andere personen of

dieren tijdens het werk op minstens 15 meter afstand blijven. Wanneer verschillende personen in dezelfde zone aan het werk zijn, moet een veiligheidsafstand van minstens 15 meter worden gerespecteerd.

 Voer een algemene inspectie uit van het apparaat vóór u het gebruikt. Zie

onderhoudsschema.

6.3 Persoonlijke veiligheid

 Het maaisysteem stopt niet onmiddellijk wanneer het apparaat wordt uitgeschakeld.  Het apparaat is uitsluitend ontwikkeld voor gebruik als bosmaaier/trimmer. Gebruik de

bosmaaier/grastrimmer enkel voor werkzaamheden waarvoor hij bedoeld is.

 Blijf alert, kijk goed wat u doet, en gebruik uw gezond verstand wanneer u werkt met

elektrisch gereedschap. Werk niet met elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of geneesmiddelen. Een ogenblik van onoplettendheid terwijl u aan het werken bent met elektrisch gereedschap, kan ernstige persoonlijke verwondingen tot gevolg hebben.

 Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met

verminderde fysieke, zintuiglijke of mentale capaciteiten, of onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of de nodige opleiding hebben gekregen over het gebruik van het apparaat, van een persoon die verantwoordelijk is voor hun veiligheid. Op kinderen moet toezicht worden gehouden om te garanderen dat ze niet spelen met het apparaat.

 Laat nooit toe dat het apparaat wordt gebruikt of onderhouden door kinderen of andere

personen die niet de nodige opleiding hebben gekregen over het gebruik van het apparaat en/of de batterij. De plaatselijke wetgeving legt mogelijk beperkingen op wat de leeftijd van gebruikers betreft.

 Bewaar het gereedschap in een afsluitbare zone zodat het buiten het bereik blijft van

kinderen en onbevoegde personen.

 Houd handen en voeten altijd weg uit de maaizone en in het bijzonder wanneer u de

motor inschakelt.

 Draag gepaste kledij. Draag geen loshangende kledij of juwelen. Houd uw haar, kledij en

handschoenen uit de buurt van bewegende onderdelen. Loshangende kledij, juwelen of lang haar kan vastgegrepen worden door bewegende onderdelen.

 Werk nooit met het apparaat als u moe bent, als u alcohol hebt gedronken, of als u

medicatie neemt die een invloed kan hebben op uw zicht, uw inschattingsvermogen of uw coördinatie.

 Draag persoonlijke beschermingsmiddelen. Zie instructies onder "Persoonlijke

beschermingsmiddelen".

 Schakel het apparaat uit wanneer het verplaatst moet worden. Verwijder altijd de batterij

wanneer u het apparaat aan een andere persoon doorgeeft.

6.4 Gebruik en onderhoud van elektrisch gereedschap

 Het enige accessoire dat u in combinatie met dit product mag gebruiken, is het

maaihulpstuk dat we aanbevelen onder "Technische gegevens".

POWDPG7550 NL

 Gebruik nooit een apparaat dat op welke manier dan ook werd gewijzigd en dus niet meer

beantwoordt aan de oorspronkelijke specificaties. Gebruik het apparaat nooit in de buurt van ontplofbare of brandbare materialen.

 Gebruik nooit een apparaat dat een defect vertoont. Voer de veiligheidscontroles en de

onderhoudsinstructies uit die beschreven worden in deze handleiding. Bepaalde onderhoudswerkzaamheden moeten worden uitgevoerd door opgeleide en gekwalificeerde specialisten. Zie instructies onder "Onderhoud".

 Gebruik enkel originele vervangonderdelen.  Zorg ervoor dat ventilatieopeningen altijd open blijven.  Vóór het apparaat wordt ingeschakeld, moeten alle kappen, beschermingen en

handgrepen worden geïnstalleerd.

 Gebruik het apparaat enkel bij daglicht of in andere omstandigheden met een goede

verlichting.

 Gebruik het apparaat nooit bij slecht weer, bijvoorbeeld bij mist, in de regen, op vochtige

of natte plaatsen, bij sterke wind, bij grote koude, bij het risico op een blikseminslag, enz. Zeer warm weer kan ertoe leiden dat het apparaat oververhit geraakt.

6.5 Gebruik altijd uw gezond verstand

Het is niet mogelijk elke denkbare situatie te voorzien die u kunt tegenkomen. Ga altijd zorgvuldig te werk en gebruik uw gezond verstand. Vermijd alle omstandigheden waarvan u vindt dat u boven uw mogelijkheden moet gaan. Als u ondanks het lezen van deze handleiding er niet zeker van bent hoe u het apparaat moet bedienen, moet u een deskundige raadplegen vóór u verdergaat.

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN

LADERS

Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.

7.1 Batterijen

 Probeer nooit om batterijen, om wat voor reden ook, te openen.  Bewaar ze niet op plekken waar de temperatuur de 40 °C kan overschrijden.  Laad ze enkel op bij temperaturen tussen de 4 °C en 40 °C.  Wanneer u ze moet wegwerpen, volg dan de instructies in het gedeelte “Het milieu

beschermen”.

 Veroorzaak geen kortsluitingen. Wanneer er rechtstreeks of per ongeluk, door contact met

een metalen voorwerp, een verbinding wordt gemaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan wordt de batterij kortgesloten en zal er een zeer grote stroom gaan vloeien die hitte zal veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.

 Verhit ze niet. Wanneer batterijen boven de 100 °C verwarmd worden, zullen de

afdichtingen, isolatielagen en andere polymeerlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weer hitte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen niet in het vuur: gevaar voor een explosie of intense brand.

 Onder extreme omstandigheden kan het voorkomen dat de batterij gaat lekken. Wanneer

u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies:

 Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact.  Volg onderstaande instructies bij huid- of oogcontact:

 Spoel onmiddellijk met water. Neutraliseer met een zacht zuur zoals citroensap of

azijn.

 Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minuten en

contacteer een arts.

POWDPG7550 NL

Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij die uit het toestel is genomen. Verbrand een batterij niet.

7.2 Laders

 Probeer nooit om niet-oplaadbare batterijen te laden.  Laat defecte snoeren onmiddellijk herstellen.  Niet blootstellen aan water.  Open de lader niet.  De behuizing van de lader niet doorboren.  De lader is uitsluitend bestemd voor gebruik binnenshuis.

8 OPLADEN EN INBRENGEN OF VERWIJDEREN VAN DE BATTERIJ

8.1 Aanwijzingen op de lader

Sluit de lader aan op een stopcontact

 Continu groen: klaar om op te laden  Rood knipperen: laadt op  Continu groen: opgeladen  Continu groen en rood: batterij of lader beschadigd

Opmerking: als de batterij niet goed in de lader past, koppel ze dan los en controleer op de specificatiefiche of dit het juiste model batterijpack is voor deze lader. Laad geen ander batterijpack of een batterijpack dat niet stevig in de lader past.

1. Controleer de lader en het batterijpack geregeld tijdens het opladen.

2. Koppel de lader los van het stopcontact en van het batterijpack wanneer de batterij opgeladen is.

3. Laat het batterijpack volledig afkoelen vóór u het gebruikt.

4. Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.

OPMERKING: als de batterij heet is na langdurig gebruik in het apparaat, laat ze dan tot kamertemperatuur afkoelen vóór u ze oplaadt. Dit zal de levensduur van uw batterijen verlengen.

8.2 Verwijderen/inbrengen van de batterij

WAARSCHUWING: controleer vóór u de haagschaar afstelt of het apparaat uitgeschakeld is of verwijder het batterijpack.

 Houd het gereedschap met één hand vast en het batterijpack (10) met de andere.  Om te installeren: duw en schuif het batterijpack in de batterijhouder tot de ontgrendelpal

aan de achterzijde van de batterij vastklikt en controleer of de batterij stevig vastzit vóór u begint te werken.

 Om te verwijderen: duw op de ontgrendelpal van de batterij en trek tegelijkertijd het

batterijpack uit zijn houder.

8.3 Indicator batterijcapaciteit (fig. 1)

Er zijn capaciteitsindicatoren (13) op het batterijpack. U kunt de capaciteit van de batterij controleren wanneer u de knop (14) indrukt. Druk vóór het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werken.

POWDPG7550 NL

Deze 3 leds geven de capaciteit van de batterij aan:

 3 leds branden: batterij volledig opgeladen  2 leds branden: batterij 60% opgeladen  1 led brandt: batterij bijna ontladen

9 MONTAGE

9.1 Montage fietshandgreep (Fig. 2)

 Plaats de fietshandgreep tussen de fietshandgreepklem en de fietshandgreephouder. Zet

de fietshandgreep in een comfortabele werkhoek en draai daarna de vier schroeven (A) vast zodat de fietshandgreep stevig vastzit.

 Plaats het handvat op de handvathouder (1) van de fietshandgreep. Zet het handvat in

een comfortabele werkhoek (2) en draai daarna de schroef (B) en moer vast zodat het handvat stevig vastzit.

9.2 Montage van de beschermkap (Fig. 3)

Plaats de correcte beschermkap voor de motor in kwestie en draai daarna de drie schroeven vast zodat de beschermkap stevig vastzit.

9.3 De schouderriem installeren (Fig. 4)

 Stel de hanger van de schouderriem in op een comfortabele positie.  Gesp de schouderriem aan de hanger vast.

9.4 Het metalen mes of de spoel vervangen

OPGELET: Gebruik NOOIT een mes dat verbogen is, dat tanden mankeert of beschadigde tanden heeft. Vervang een beschadigd mes onmiddellijk.

OPGELET Draag altijd stevige werkhandschoenen tijdens het monteren en vastnemen van een mes.

9.4.1 Metalen mes (Fig. 5)

 Draai het gereedschap ondersteboven zodat u het mes (2) eenvoudig kunt vervangen.  Steek, om het mes (2) te demonteren, de zeskantsleutel door het gat in de beschermkap

en ring (1). Draai aan de ring (1) tot hij geblokkeerd wordt met de zeskantsleutel. Draai de zeskantmoer (5) los (linkshandige schroefdraad) met de dopsleutel en verwijder de moer (5), de schotelring (4), de klemring (3) en de zeskantsleutel.

 Plaats het mes (2) zo op de as dat de geleider van de ring in de uitsparing in het mes

past. Plaats de klemring (3) en de schotelring (4), en zet het mes (2) vast met de zeskantmoer (5) met een draaimoment van 13 tot 23 Nm terwijl u de ring (1) blokkeert met de zeskantsleutel. Draai daarna de moer vast door ze in wijzerzin te draaien.

9.4.2 Spoel

 De onderdelen worden geïnstalleerd in de volgorde A- F (Fig. 6).  Houd de trimkop vast, steek de moersleutel door het gat in de ring, en draai daarna de

moer vast door ze in wijzerzin te draaien (Fig. 7).

 Plaats de veer in de trimkop (Fig. 7).  Lijn het uitsteeksel aan de onderkant van de kap af met de gleuven van de gaatjes. Duw

de kap daarna stevig op de behuizing om ze vast te zetten. Let erop dat de pallen zich volledig spreiden in de kap.

Als de draad te lang is wanneer u het gereedschap voor de eerste keer gebruikt, wordt het teveel afgesneden door het mes op de beschermkap.

POWDPG7550 NL

10 BEDIENING

10.1 Starten van de machine

 U start het gereedschap door de veiligheidsschakelaar in te duwen en aan de

trekkerschakelaar te trekken. De snelheid van het gereedschap wordt verhoogd door meer druk op de trekkerschakelaar uit te oefenen. Laat de trekkerschakelaar los om te stoppen.

 Met de snelheidskeuzeschakelaar kunnen twee snelheidsbereiken worden

voorgeselecteerd.

 Zet de snelheidskeuzeschakelaar in de stand "2" voor het lage snelheidsbereik en in de

stand "1" voor het hoge snelheidsbereik.

10.2 Stoppen van de machine

 Laat de trekkerschakelaar los om het apparaat te stoppen.

10.3 Trimmethodes

Wanneer uw toestel goed is uitgerust met een afvalscherm en spoelkop zal uw toestel lelijk onkruid en lang gras trimmen op moeilijk bereikbare plaatsen – naast afsluitingen, muren, funderingen en rond bomen. Het kan ook gebruikt worden voor het scalperen om begroeiing tot tegen de grond te verwijderen voor een makkelijker voorbereiding van een tuin of om een bepaald gebied op te ruimen.

NOTA: Zelfs indien met zorg uitgevoerd zal het trimmen rond funderingen, stenen muren, bochten enz. een meer dan normale draadslijtage tot gevolg hebben. Om de draad te vernieuwen, druktu met draaiende trimmer de onderste spoelknop tegen de grond.

10.3.1 Trimmen/maaien

Beweeg de trimmer heen en weer met een sikkelbeweging. Til de spoelkop hierbij niet op. Test de maaihoogte in het te trimmen gebied. Hou de spoelkop op een constante hoogte voor een gelijkmatige maaihoogte.

10.3.2 Van dichtbij trimmen

Breng de trimmer recht vooruit met een kleine helling zodat de onderkant van de spoelkop boven de grond is en het contact met de snijdraad op het juiste punt plaats heeft. Snij altijd weg van de gebruiker. Trek de trimmer niet naar de gebruiker toe.

10.3.3 Trimmen rond afsluiting / fundering

Wees voorzichtig bij het trimmen rond draadafsluitingen, omheiningen, stenen muren en funderingen; nader langzaam om heel dicht te kunnen trimmen zonder dat de snijdraad de afbakening raakt. Wanneer de snijdraad in contact komt met stenen, bakstenen muren of funderingen dan zal hij afbreken of rafelen. Wanneer de snijdraad een afsluiting raakt dan breekt hij af.

10.3.4 Trimmen rond bomen

Trim rond bomen door langzaam te naderen zodat de snijdraad niet in contact komt met de schors. Loop rond de boom terwijl u van links naar rechts trimt. Nader het gras of het onkruid met de tip van de snijdraad en kantel de spoelkop lichtjes voorwaarts.

10.3.5 Scalperen

WAARSCHUWING: Wees bijzonder voorzichtig bij het SCALPEREN. Hou een afstand van 30 meter (100 voet) aan tussen gebruiker en andere personen of dieren tijdens deze werken.

POWDPG7550 NL

Scalperen refereert naar het verwijderen van alle vegetatie tot tegen de grond. Om dit te doen kantelt u de spoelkop ongeveer 30 graden naar rechts. Door de handgreep aan te passen heeft u betere controle tijdens het werken. Probeer deze procedure niet uit te voeren als er kans bestaat op wegvliegend vuil dat de gebruiker of andere personen kan verwonden of schade kan veroorzaken aan eigendommen.

10.3.6 Ga niet vegen met de trimmer

Vegen verwijst naar het kantelen van de spoelkop om afval van paden e.d. te verwijderen. Uw trimmer is een krachtig gereedschap en kleine steentjes of ander soort afval kan 50 voet (15 meter) of meer weggeslingerd worden en schade veroorzaken aan nabijgelegen eigendommen zoals auto’s, huizen en vensters.

10.4 Snijden met messen

VERMIJD TERUGSLAG Terugslag is de reactie van een draaiend mes als het in contact komt met een sterke boom, een struik of een stevig voorwerp. De kracht die daarbij optreedt duwt het mes weg onder een hoek. Terugslag kan leiden tot verlies van controle en verwondingen bij de gebruiker of omstaanders veroorzaken. Gebruik het mes niet in de buurt van afsluitingen met kettingen, metalen palen, boordstenen of funderingen.

Maai niet met een bot, gebarsten of beschadigd metalen mes. Controleer voor het snoeien de aanwezigheid van obstructies als keien, metalen paaltjes of stukken draad van kapotte omheiningen. Als een obstructie niet kan worden verwijderd, markeer dan de plaats, zodat u die met het mes kunt vermijden. Stenen en metaal maken het mes bot of beschadigen het. IJzerdraad kan vastraken in de snijkop en rondslingeren of de lucht in worden geworpen.

Gebruik geen bosmaaier om bomen mee te vellen of takken te verwijderen.

11 REINIGING EN ONDERHOUD

Onze machines werden ontworpen om gedurende een lange tijd te werken met een minimum aan onderhoud. Een voortdurende goede werking is afhankelijk van een goede zorg voor de machine en een regelmatig reinigen ervan.  Reinig regelmatig de ventilatiesleuven van uw gereedschap. Gebruik hiervoor een zachte

borstel of een droge vod.

 Reinig regelmatig de snijdraad en de spoel met een zachte borstel of een droge vod.  Gebruik regelmatig een stompe schraper om gras en vuil aan de onderkant van de

beschermkap te verwijderen.

12 TECHNISCHE GEGEVENS

Type

POWDPG7550

Spanning

40V

Motortype

Borstelloos

Snijbreedte spoel maaischijf

330 mm 255 mm

Mes

3 tanden

Toerental (onbelast)

7000 /min

POWDPG7550 NL

13 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA

80 dB(A)

Geluidsvermogenniveau LwA

96 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

2,9 m/s²

K = 1,5 m/s²

14 GARANTIE

 Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een

periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

 Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders,

defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

 Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die

voortvloeien uit onjuist gebruik.

 Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is

van onjuist gebruik van het toestel.

 Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus

gereedschappen.

 Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders

overeengekomen werd.

 Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het

toestel het gevolg is van nalatig onderhoud of overbelasting.

 Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige

stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

 De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging

van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

 Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor

eigendom van Varo NV.

 We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop

niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

 Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.  Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een

aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

 Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit

toestel optimaal blijft.

POWDPG7550 NL

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Afval geproduceerd door elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

16 CONFORMITEITSVERKLARING

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Bosmaaier Handelsmerk: POWERplus Model: POWDPG7550

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2011/65/EU 2014/30/EG 2006/42/EG 2000/14/EG Annex V LwA 93dB(A) / 96dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN60335-1: 2012 EN50636-2-91: 2014 EN55014-1: 2006 EN55014-2: 2015

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Hugo Cuypers Regelgevings- en compliancemanager Datum: 10/03/2017

Powerplus POWDPGSET32 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
