POWERPLUS POWDPG7570 User Manual

Download

POWDPG7570

Fig A

1 2 3 4 5 6 7 8 10

POWDPG7570

Fig. 1

Fig 2

Fig 3

POWDPG7570

Fig. 4

POWDPG7570

Fig. 5

Fig. 6

POWDPG7570

Fig 7

Fig. 8

Fig. 9

Fig 10a

Fig 10b

POWDPG7570

Fig 10c

Fig 10d

Fig 11

Fig 12a

Fig 12b

Fig 12c

Fig 13

POWDPG7570

Fig 14

5/32’’4mm

30°

0.025’’/0.65

80°

0°

Fig. 15

Fig 16

POWDPG7570 CS

1 OBLAST POUŽITÍ ........................................................................... 3

2 POPIS (OBR. A) .............................................................................. 3

3 SEZNAM OBSAHU BALENÍ ........................................................... 4

4 SYMBOLY ....................................................................................... 4

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE ..................................................................................... 4

5.1 Pracovní oblast ...................................................................................................... 5

5.2 Elektrická bezpečnost ........................................................................................... 5

5.3 Osobní bezpečnost ................................................................................................ 5

5.4 Používání elektrických nástrojů a péče o ně........................................................ 6

5.5 Servis...................................................................................................................... 6

6 BEZPEČNOST ................................................................................ 6

7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY

A NABÍJEČKY ................................................................................ 7

7.1 Akumulátory ........................................................................................................... 7

7.2 Nabíječky ................................................................................................................ 8

8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE .................. 8

8.1 Signalizace nabíječky ............................................................................................ 8

8.2 Vyjímání / vkládání baterie .................................................................................... 8

8.3 Kontrolky pro signalizaci nabití baterie (fig. 1) .................................................... 9

9 BEZPEČNOSTNÍ UPOZORNĚNÍ TÝKAJÍCÍ SE ZPĚTNÉHO

RÁZU ............................................................................................... 9

10 MONTÁŽ ........................................................................................ 10

10.1 Montáž řetězu a lišty (obr. 4-5) ............................................................................ 10

10.2 Mazací olej pro pilový řetěz (Fig. 6) .................................................................... 10

11 PROVOZ ........................................................................................ 11

11.1 Před použitím nové řetězové pily ....................................................................... 11

12 SPOUŠTĚNÍ A ZASTAVOVÁNÍ ŘETĚZOVÉ PILY ...................... 11

12.1 Spuštění řetězové pily ................................ ................................ ......................... 11

12.2 Zastavení řetězové pily ........................................................................................ 11

12.3 Používání brzdy řetězu (obr. 9) ........................................................................... 11

13 OBECNÉ POKYNY K ŘEZÁNÍ ..................................................... 12

POWDPG7570 CS

13.1 Kácení................................................................................................................... 12

13.2 Odvětvování ......................................................................................................... 13

13.3 Přeřezávání .......................................................................................................... 13

13.4 Přeřezávání na koze............................................................................................. 13

14 ČIŠTĚNÍ A ÚDRŽBA ..................................................................... 13

14.1 Mazání ozubeného kolečka: ................................................................................ 13

14.2 Údržba vodicí lišty: .............................................................................................. 14

14.3 Broušení řetězu: .................................................................................................. 14

14.4 Vodicí lišta............................................................................................................ 15

14.5 Údržba řetězu ....................................................................................................... 15

15 TECHNICKÉ ÚDAJE ..................................................................... 16

16 ZÁRUKA ........................................................................................ 16

17 ŽIVOTNÍ PROSTŘEDÍ ................................................................... 17

POWDPG7570 CS

ŘETĚZOVÁ PILA 20 V 300 MM POWDPG7570

1 OBLAST POUŽITÍ

Tyto modely jsou určeny k občasnému používání majiteli domů, chalupáři a táborníky při

takových úkonech, jako je mýcení, prořezávání, řezaní palivového dřeva, atd. Nejsou učeny k dlouhodobému používání. Pokud by zamýšlený provoz byl dlouhodobý, mohou se objevit problémy s prokrvením rukou vzhledem k vibracím nástroje. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

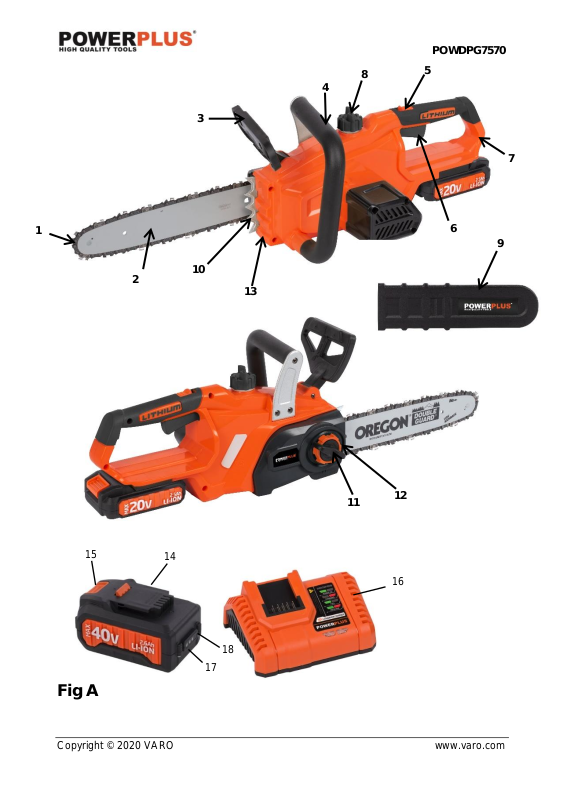

2 POPIS (OBR. A)

1. Řetěz

2. Vodicí lišta

3. Páčka brzdy řetězu / kryt rukojeti

4. Přední rukojeť

5. Zajišťovací tlačítko

6. Spouštěcí spínač

7. Zadní držadlo / závěsné poutko

8. Uzávěr olejové nádržky

9. Kryt vodicí lišty

10. Ozubený doraz

11. Jisticí kolo

12. Napínací kolo

13. Kolík na zakotvení řetězu

14. Akumulátor (NENÍ SOUČÁSTÍ DODÁVKY)

15. Tlačítko pro uvolnění akumulátoru

16. Nabíječka (NENÍ SOUČÁSTÍ DODÁVKY)

17. Kontrolky pro signalizaci nabití baterie

18. Tlačítko kontrolek signalizace nabití baterie

▪ PILOVÝ ŘETĚZ S malým zpětným rázem výrazně pomáhá snižovat sílu zpětného rázu

vzhledem ke speciálně navrženým měrkám na omezovací zuby a vodícími zuby.

▪ BRZDA ŘETĚZU je bezpečnostní prvek navržený ke snížení možnosti zranění

způsobeného zpětným rázem. Ve zlomku sekundy brzda řetěz zastaví. Je spuštěna páčkou brzdy řetězu.

▪ SPÍNAČ ZASTAVENÍ ihned zastaví sepnutím motor. Spínač zastavení je třeba k zapnutí

nebo vypnutí motoru přepnout do polohy ON.

▪ BEZPEČNOSTNÍ SPÍNAČ zabraňuje náhodnému zrychlení motoru. Bezpečnostní spínač

plynu nelze smáčknout až dolů bez předchozího stisku bezpečnostní západky.

▪ PÁČKA BRZDY ŘETĚZU / KRYT RUKOJETI chrání levou ruku pracovníka v případě

sesmeknutí z přední rukojeti při spuštěné pile.

▪ Zachytávač řetězu snižuje nebezpečí zranění v případě prasknutí nebo vykolejení řetězu

při provozu. Zachytávač řetězu je určen k zadržení švihajícího řetězu.

POZNÁMKA: Pilu řádně prohlédněte a seznamte se s jejími částmi.

VAROVÁNÍ: Buďte velmi opatrní na zpětný ráz. Při používání držte řetězovou pilu pevně oběma rukama. Z důvodu vlastní bezpečnosti si ještě před prvním spuštěním řetězové pily přečtěte bezpečnostními pokyny v tomto návodu a také se jimi řiďte. Nesprávné používání může způsobit vážné zranění.

VAROVÁNÍ! Při používání plynových nástrojů je třeba vždy dodržovat základní bezpečnostní opatření včetně následujících, aby se snížilo riziko vážného zranění osob nebo poškození zařízení.

POWDPG7570 CS

3 SEZNAM OBSAHU BALENÍ

▪ Odstraňte veškeré balicí materiály. ▪ Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). ▪ Zkontrolujte úplnost obsahu obalu. ▪ Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

▪ Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 x řetězová pila 1 x návod k použití

1 x řetěz

1 x lišta 1 x pouzdro lišty

Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého

obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

Noste chránič uší.

Noste ochranné brýle.

Noste ochranné rukavice.

V prašném prostředí používejte

ochrannou masku.

Označuje riziko úrazu, smrti nebo poškození nástroje v případě nedodržení pokynů v tomto

návodu

V souladu se základními

platnými bezpečnostními normami Evropských směrnic

Přečte si pečlivě pokyny

Doporučeno nošení ochranné

obuvi

Nevystavujte nabíječku a akumulátor vodě.

Nespalujte akumulátor nebo nabíječku.

Okolní teplota max 40 °C. (pouze pro akumulátor)

Akumulátor a nabíječku používejte pouze v uzavřených

prostorách.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo

elektrický nástroj provozovaný (bez kabelu) na baterii.

POWDPG7570 CS

5.1 Pracovní oblast

▪ Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

▪ Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých

kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo

výpary zapálit.

▪ Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou

odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

▪ Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku ▪ Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a

kompatibilních zásuvek.

▪ Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

▪ Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

▪ S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za

něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení

elektrickým proudem.

▪ Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení

elektrickým proudem.

▪ Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení

elektrickým proudem.

5.3 Osobní bezpečnost

▪ Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

▪ Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je

protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

▪ Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

▪ Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

▪ Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak

máte nástroj pod lepší kontrolou v neočekávaných situacích.

▪ Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se

mohou zachytit v pohybujících se dílech.

▪ Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

POWDPG7570 CS

5.4 Používání elektrických nástrojů a péče o ně

▪ Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný

nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou

byl zkonstruován.

▪ Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

▪ Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním

elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

▪ Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou

obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

▪ Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte

jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

▪ Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné

nástroje s ostrými břity někde zadrhnou a proto se snáze ovládají.

▪ Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

▪ Dávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem s použitím výhradně

originálních náhradních dílů. Tak si zajistíte, že nástroj bude i nadále bezpečný

6 BEZPEČNOST

▪ NEPROVOZUJTE řetězovou pilu jednou rukou! Následkem provozování pily jednou rukou

může dojít k vážnému úrazu obsluhy, pomocníků, okolostojících nebo jakékoliv kombinace těchto osob. Řetězová pila je určena k použití oběma rukama.

▪ NEPROVOZUJTE řetězovou pilu, když jste unaveni nebo pod vlivem drog, alkoholu nebo

léků.

▪ Používejte bezpečnostní obuv, přiléhavé oblečení, ochranné rukavice a osobní ochranné

pomůcky na oči. uši a hlavu.

▪ NEDOVOLUJTE jiným osobám, aby se zdržovaly poblíž při spouštění řetězové pily nebo

při práci s ní. Udržujte okolostojící osoby a zvířata mimo pracoviště.

▪ NEZAČÍNEJTE řezat, dokud nemáte volné pracoviště, bezpečný postoj a naplánovanou

únikovou cestu od padajícího stromu.

▪ Když běží motor a udržujte všechny haus těla far dostatečně vnější průměr pilového

řetězu.

▪ Nežli nastartujete motor, ujistěte se, že se pilový řetěz nedotýká ničeho. ▪ Řetězovou pilu přenášejte se zastaveným motorem, vodicí lištou s pilovým řetězem

směřujícími dozadu a tlumičem výfuku s vnějším průměrem otočeným těla.

▪ NIKDY neprovozujte řetězovou pilu, která je poškozená, nesprávně nastavená nebo která

nebyla kompletně a bezpečně smontována. Ujistěte se, že se řetězová pila přestane při uvolnění spouště plynu pohybovat.

▪ Před odložením řetězové pily na zem vždy nejprve vypněte motor. ▪ Dávejte si velký pozor při řezání drobných keřů a malých stromků, protože štíhlý materiál

se snadno zachytí v pilovém řetězu a může jím být na vás mrštěn nebo vás řetěz tahem

vyvede z rovnováhy.

▪ Při řezání větve, která je silně napnutá, sledujte soustředěně a ostražitě, až odskočí zpět,

aby vás uvolňující se napětí dřevěných vláken nezasáhlo.

▪ Udržujte rukojeti suché, čisté a prosté oleje nebo palivové směsi. ▪ Provozujte řetězovou pilu jen v dobře větraných prostorách.

POWDPG7570 CS

▪ Nepoužívejte řetězovou pilu na stromě, pokud k tomu nejste patřičně vyškoleni. ▪ Veškerý servis řetězové pily s výjimkou položek uváděných v bezpečnostní a údržbové

části návodu k použití by měl vykonávat kompetentní personál servisu řetězových pil.

▪ Při přepravě řetězové pily používejte vhodný kryt na vodicí lištu. ▪ NEPROVOZUJTE svou řetězovou pilu v blízkosti hořlavých kapalin nebo plynů a to ani ve

vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch a/nebo požár.

▪ Pokud je motor spuštěný, je zakázáno zdržovat se v blízkosti kloubů řízení. ▪ POUŽÍVEJTE SPRÁVNÝ NÁSTROJ: Řezejte jen dřevo. Nepoužívejte řetězovou pilu k

účelům, pro něž nebyla určena. Nepoužívejte například řetězovou pilu na řezání plastů, zdiva nebo jiných než stavebních materiálů.

▪ Uživatel, který s řetězovou pilou pracuje poprvé, my měl dostat praktické školení o pile a

ochranném vybavení od zkušeného pracovníka obsluhy.

▪ Nesnažte se udržet pilu jen jednou rukou! Neovládnete reaktivní síly a můžete ztratit

kontrolu nad pilou, což může vést ke klouzání nebo poskakování lišty a řetězu po větvi nebo kládě.

▪ Buďte si vědomi škodlivého prachu, aerosolu (například směsi pilin a oleje vznikající při

mazání řetězu) a vhodným způsobem se před nimi chraňte.

▪ Používejte ochranné rukavice a udržujte ruce v teple. Dlouhodobé užívání řetězových pil

vystavující obsluhu vibracím může vést ke vzniku choroby bílých prstů. V zájmu snížení rizika choroby bílých prstů noste prosím rukavice a udržujte ruce v teple. Pokud se objeví kterýkoli z příznaků choroby bílých prstů, ihned vyhledejte lékařskou pomoc.

▪ Umístěte nárazník s bodci řetězové pily hned za zamýšlený čep a otočte pilu kolem tohoto

bodu. Nárazník s bodci roluje proti kmenu.

▪ Sám uživatel může vyměňovat jen řetěz, vodicí lištu a zapalovací svíčku. Vždy se ujistěte,

že náhradu provádíte správným materiálem uvedeným ve specifikacích návodu.

7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A

NABÍJEČKY

Používejte pouze baterie a nabíječky určené pro tento nástroj.

7.1 Akumulátory

▪ Za žádných okolností se je nepokoušejte otevřít. ▪ Neskladujte je na místech, kde by teplota mohla překročit 40 °C. ▪ Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C. ▪ Baterie ukládejte na chladném suchém místě (5 °C-20 °C). Baterie nikdy neskladujte

vybité.

▪ Pro lithium iontové baterie je nejlepší pravidelné vybíjení a dobíjení (alespoň 4krát do

roka). Ideální nabití pro dlouhodobé uložení vaší lithium-iontové baterie je 40 % kapacity.

▪ Pokud likvidujete akumulátory, řiďte se instrukcemi v odstavci „Ochrana životního

prostředí“.

▪ Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného

(-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní tok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo k požáru.

▪ Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C,

těsnění, izolační vložky a další polymerové komponenty se mohou poškodit, což může

vést k vytékání elektrolytu a/nebo vnitřnímu zkratu, což vede k vytváření tepla a prasknutí nebo k požáru. Nevhazujte baterie do ohně, může to mít za následek explozi a/nebo intenzívní hoření.

▪ Při extrémních podmínkách může dojít k vytékání baterie. Pokud si povšimnete kapaliny

na baterii, postupujte následovně:

− Kapalinu pečlivě otřete hadříkem. Dbejte na to, aby nedošlo ke kontaktu s pokožkou.

− Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte

následovně:

POWDPG7570 CS

✓ Okamžitě postiženou část vypláchněte vodou. Neutralizujte mírně kyselým roztokem

jako např. citrónovou šťávou nebo octem.

✓ V případě že se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí

vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraďte se s lékařem.

Riziko požáru! Vyhýbejte se zkratování kontaktů na vyjmutém akumulátoru.

Akumulátor nelikvidujte spálením.

7.2 Nabíječky

▪ Nikdy se nesnažte nabíjet baterie, které nejsou určeny k opětovnému nabíjení. ▪ Poškozené kabely nechte ihned nahradit novými. ▪ Nevystavujte působení vody. ▪ Nabíječku neotvírejte. ▪ Nabíječku nepodrobujte testům. ▪ Nabíječka je určena pouze pro vnitřní použití.

8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE

8.1 Signalizace nabíječky

Připojte nabíječku k napájecí zásuvce

▪ Stálé zelené světlo: připravena k nabíjení ▪ Blikající červené světlo: nabíjí se ▪ Stálé zelené světlo: nabito ▪ Stálé zelené a červené světlo: baterie nebo nabíječka je poškozena

Poznámka: jestliže baterie není správně nasazena, odpojte ji a ověřte, zda je model baterie vhodný pro tuto nabíječku podle přehledu specifikací. Nenabíjejte žádnou jinou baterii, ani baterii, kterou nelze bezpečně vložit do nabíječky.

1. Když bude baterie připojena, nabíječku i baterii často sledujte.

2. Po dokončení nabíjení odpojte nabíječku ze zásuvky a potom ji odpojte od baterie.

3. Před používáním nechejte baterii úplně vychladnout.

4. Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Jestliže je baterie po nepřetržitém používání nástroje horká, před nabíjením ji ponechejte vychladnout na pokojovou teplotu. Tím se prodlouží životnost vašich baterií.

8.2 Vyjímání / vkládání baterie

VÝSTRAHA: Před prováděním jakéhokoliv seřizování zkontrolujte, zda je nástroj vypnutý, nebo vyjměte baterii.

▪ Přidržujte nástroj jednou rukou a baterii (14) druhou rukou. ▪ Postup vkládání: stlačte a zasuňte baterii do jejího držáku, přitom dbejte na to, aby

uvolňovací západka na zadní straně baterie zapadla na své místo a před zahájením provozu zkontrolujte, zda baterie je zajištěná.

▪ Postup vyjímání: Stiskněte uvolňovací západku a současně baterii vytáhněte ven.

POWDPG7570 CS

8.3 Kontrolky pro signalizaci nabití baterie (fig. 1)

Na baterii jsou kontrolky nabití baterie (17), stav nabití můžete zkontrolovat po stisknutí tlačítka (18). Před používáním stroje stiskněte spoušť, abyste zkontrolovali, zda je baterie dostatečně nabitá pro zajištění řádné funkce. Stav nabití baterie mohou ukazovat 3 LED kontrolky:

▪ Svítí 3 LED kontrolky: Baterie je plně nabitá ▪ Svítí 2 LED kontrolky: Baterie je nabitá ze 60 % ▪ Svítí 1 LED kontrolka: Baterie je téměř vybitá

9 BEZPEČNOSTNÍ UPOZORNĚNÍ TÝKAJÍCÍ SE ZPĚTNÉHO RÁZU

ZPĚTNÝ RÁZ se může objevit, jestliže se ŠPIČKA vodicí lišty dotkne předmětu, nebo pokud se dostane do styku se dřevem a řetěz se krátce zaklesne do řezu. Dotyk špičky může v některých případech vést k bleskově rychlé zpětné reakci, zpětnému vymrštění vodicí lišty směrem nahoru a dozadu směrem k uživateli. ZasEKnutí řetězu ve SPODNÍ ČÁSTI vodicí lišty může pilu ODTÁHNOUT dopředu od

pracovníka. ZasEKnutí řetězu v horní ČÁSTI vodicí lišty může pilu ZATLAČIT zpět na pracovníka. Kterýkoliv z těchto zpětných pohybů může způsobit ztrátu kontroly nad pilou, která může vést až k vážnému osobnímu zranění.

▪ Pochopením principu zpětného rázu snížíte nebo eliminujete prvek překvapení. Náhlé

překvapení je jednou z příčin úrazů.

▪ Při práci držte spuštěnou pilu pevně a dobře oběma rukama, pravá ruka je na zadní

rukojeti a levá ruka na přední rukojeti. Rukojeti pily pevně obemkněte palcem i prsty. Pevné uchopení pomůže snížit zpětný ráz a udržet kontrolu nad pilou. Buďte připraveni na neočekávané situace a pevně pilu držte.

▪ Dbejte, aby pracovní místo, kde bude prováděno řezání, bylo zbaveno veškerých

překážek. Nedovolte, aby se hrot lišty dotýkal kulatiny, větve nebo jakékoliv jiné překážky, do které se může narazit při práci s pilou.

▪ Řežte při vysokých otáčkách. ▪ Nenaklánějte se ani neřežte ve výšce přesahující výšku ramen. ▪ Řiďte se pokyny výrobce, které se týkají ostření a údržby řetězové pily. ▪ Používejte pouze náhradní lišty a řetězy předepsané výrobcem nebo jejich ekvivalenty.

POZNÁMKA: Řetěz pily s malým zpětným rázem je řetěz, který vyhovoval vlastnostem zpětného rázu.

VAROVÁNÍ: Zpětný ráz může vést k nebezpečné ztrátě kontroly nad řetězovou pilou, což má za následek vážné nebo smrtelné zranění pracovníka nebo okolo stojící osoby. Buďte stále ostražití. Točivý zpětný ráz a zpětný ráz se zaseknutím jsou hlavní nebezpečí provozování řetězové pily a nejdůležitější příčiny většiny neštěstí.

Dejte si pozor na:

Točivý zpětný ráz (Obr. 2) A = dráha zpětného rázu B = reakční zóna zpětného rázu Vytlačení (zpětný ráz se zaseknutím) a pohyb vtažení (Obr. 3) A = vtažení

B = pevné objekty C = vytlačení

POWDPG7570 CS

10 MONTÁŽ

Při manipulaci s lištou a řetězem vždy používejte ochranné rukavice; tyto součásti jsou ostré a mohou obsahovat otřepy.

Nikdy se nedotýkejte řetězu ani jej neseřizujte, když je motor v chodu. Pilový řetěz je velmi ostrý; při údržbě řetězu vždy noste ochranné rukavice, abyste se vyhnuli potenciálně vážným tržním ranám.

10.1 Montáž řetězu a lišty (obr. 4-5)

▪ Z řetězové pily vyjměte akumulátor. ▪ Otočte zajišťovací knoflík krytu řetězu proti směru hodinových ručiček a demontujte knoflík

a pouzdro.

▪ Sejměte kryt řetězu. ▪ Veďte nový pilový řetěz ve smyčce a rovnejte případné ohyby. Řezače by měly být

otočeny po směru otáčení řetězu. Pokud míří dozadu, otočte smyčku.

▪ Umístěte hnací články řetězu do drážky vodicí lišty podle obrázku. ▪ Umístěte řetěz tak, aby byla smyčka na vodicí liště vzadu. ▪ Držte řetěz na místě na vodicí liště a veďte smyčku přes řetězové kolo. ▪ Vodicí lišta má lícovat s montážním povrchem tak, aby čepy vodicí lišty byly v dlouhé

štěrbině vodicí lišty.

POZNÁMKA: Při kladení vodicí lišty na čepy vodicí lišty zajistěte, aby byl seřizovací kolík v malém otvoru pro napínání řetězu.

▪ Vraťte kryt řetězu na místo. ▪ Vyměňte pouzdro a zajišťovací šroub krytu řetězu; Utáhněte kryt hnacího řetězového kola

otáčením knoflíku ve směru pohybu hodinových ručiček. Vodicí lišta by se měla stále volně pohybovat a umožňovat seřízení napnutí.

▪ Odstraňte veškeré průvěsy řetězu otáčením napínacího kola řetězu ve směru hodinových

ručiček, dokud se řetěz neusadí pohodlně u lišty s hnacími články ve drážce vodicí lišty.

▪ Zvedněte špičku vodicí lišty nahoru a zkontrolujte průvěs. ▪ Uvolněte špičku vodicí lišty a otočte napínací řetězové kolo o 1/2 otáčky ve směru

hodinových ručiček. Tento proces opakujte, dokud prověšení nezmizí.

▪ Podržte špičku vodicí lišty nahoře a utáhněte zajišťovací šroub krytu řetězu. Řetěz je

správně napnutý, když neexistuje průvěs dole na vodicí liště a řetěz je dobře usazen, ale lze jím otáčet rukou, aniž by se zadřel.

POZNÁMKA: Pokud je řetěz příliš těsný, nebude se otáčet. Mírně povolte zajišťovací šroub krytu řetězu a otočte napínací kolo řetězu o čtvrt otáčky proti směru hodinových ručiček. Zvedněte špičku vodicí lišty nahoru a znovu utáhněte zajišťovací šroub krytu řetězu. Zajistěte, aby se řetěz otáčel bez

zadírání.

10.2 Mazací olej pro pilový řetěz (Fig. 6)

▪ Než nastartujete svou novou řetězovou pilu, musí být zásobník naplněn olejem pro

řetězové pily. (V našem sortimentu jsou: POWOIL003 – 1 l a POWOIL006 – 5 l).

▪ Umožňuje provozovat řetězovou pilu za okolních teplot až -15°C. ▪ K mazání pilového řetězu nepoužívejte odpadní olej. ▪ Chcete-li naplnit pilu mazacím olejem, odšroubujte plnicí hrdlo. Ujistěte se, že se při

plnění nedostanou do nádrže nečistoty. Hladinu oleje lze sledovat na hladinoznaku.

POWDPG7570 CS

11 PROVOZ

11.1 Před použitím nové řetězové pily

▪ Pečlivě si přečtěte tuto příručku. ▪ Před prvním použitím plně nabijte akumulátor. Viz pokyny pod záhlavím Nabíjení

akumulátoru.

▪ Naplňte řetězovým olejem. Viz pokyny pod záhlavím Plnění řetězovým olejem. ▪ Zkontrolujte, zda je řezací zařízení správně namontováno a seřízeno. Viz pokyny pod

záhlavím Montáž.

▪ Nepoužívejte řetězovou pilu, dokud se na řetěz nedostane dostatečné množství

řetězového oleje. Viz pokyny pod záhlavím Mazání řezacího zařízení.

▪ Dlouhodobé vystavení hluku může způsobit trvalé poškození sluchu. Vždy používejte

schválený chránič sluchu.

12 SPOUŠTĚNÍ A ZASTAVOVÁNÍ ŘETĚZOVÉ PILY

VAROVÁNÍ Držte se nalevo od dráhy řetězu. Nikdy si nestoupejte obkročmo nad pilu nebo řetěz ani se nenaklánějte přes trasu řetězu.

12.1 Spuštění řetězové pily

▪ Ujistěte se, že napnutí řetězu odpovídá požadovanému nastavení. Nahlédněte do

odstavce Seřízení napnutí řetězu v sekci Údržba této příručky.

▪ Ujistěte se, že zajišťovací šroub krytu řetězu přiléhá těsně ke krytu řetězu. ▪ Ujistěte se, že v bezprostřední blízkosti nejsou předměty ani překážky, které by mohly

přijít do styku s lištou a řetězem.

▪ Nasaďte do řetězové pily akumulátor (obr. 7). ▪ Stiskněte odjišťovací tlačítko (5) a zatáhněte za spoušť vypínače (6). (obr. 8) ▪ Stiskněte a držte spoušť vypínače, uvolněte zámek vypínače a dále tiskněte spoušť

vypínače, aby provoz pokračoval.

12.2 Zastavení řetězové pily

POZNÁMKA: Je normální, když má řetěz po uvolnění spouště vypínače před zastavením jistý doběh.

▪ Řetězovou pilu zastavíte uvolněním spouště vypínače. ▪ Po uvolnění spouště vypínače se zámek vypínače automaticky nastaví zpátky do

uzamčené polohy.

12.3 Používání brzdy řetězu (obr. 9)

Před každým použitím zkontrolujte provozní stav brzdy řetězu. ▪ Aktivujte brzdu řetězu obtočením levé ruky kolem přední rukojeti, přičemž hřbetem ruky

zatlačíte páku brzdy řetězu/chránič ruky směrem k liště, zatímco se řetěz rychle otáčí. Dbejte na to, abyste vždy měli na rukojetích pily obě ruce. (1)

▪ Nastavte brzdu řetězové pily do polohy RUN uchopením horní části páky brzdy řetězu /

chrániče rukou a tahem směrem k přední rukojeti. (2)

POWDPG7570 CS

13 OBECNÉ POKYNY K ŘEZÁNÍ

13.1 Kácení

Zde budeme hovořit o kácení neboli porážení stromů. Malé stromy do 6-7 palců (15-18 cm) v průměru se obvykle přeřezávají jedním řezem. Větší stromy vyžadují kácení pomocí záseků. Záseky určují směr, ve kterém strom padne. Kácení stromů:

Varování: Před zahájením řezání je třeba si naplánovat a dle potřeby vyklidit únikovou cestu (A). Úniková cesta má vést zpět a po šikmo dozadu od očekávaného směru pádu viz ilustraci na obr. 10a

Výstraha: Provádí-li se kácení stromu ve svahu, musí se obsluha pily

zdržovat na svahu nad stromem, protože podříznutý strom se po konečném řezu pravděpodobně skulí nebo sklouzne dolů po svahu.

Poznámka: Směr pádu (B) je řízen zásekovým řezem. Než vůbec začněte řezat, posuďte umístění větších větví a přirozený náklon kmene stromu a teprve poté stanovte směr, kam má strom spadnout.

Varování: Nekácejte stromy za silného nebo proměnlivého větru nebo hrozíli nebezpečí poškození hmotného majetku. Poraďte se s profesionálním dřevorubcem. Nekácejte stromy, kde hrozí kolize s drátěným vedením; před kácením konzultujte s příslušnou společností veřejných služeb.

Základní zásady při kácení stromů: Za běžných okolností se kácení stromů skládá ze dvou hlavních řezných operací a sice vyříznutím záseku (C) a provedením hlavního řezu (D). Začněte tím že vyříznete horní zásek (C) na straně stromu otočené do směru plánovaného pádu (E). Ujistěte se, že dolní zářez nezasahuje příliš hluboko do kmene. Zásek (C) musí být dostatečně hluboký, aby vznikl dostatečně široký a dostatečně pevný kyvný závěs (F). Zásek musí být též dostatečně široký, aby řídil směr pádu stromu po dostatečně

dlouhou dobu.

VAROVÁNÍ: Nikdy se nepohybujte před stromem, ve kterém je zásek. Hlavní řez (D) udělejte z druhé strany stromu a to 1,5 – 2,0 palce (3-5 cm) nad hranou

záseku (C) (obr. 10b)._

Nikdy kmen stromu neprořezávajte zcela. Vždy ponechte kyvný závěs. Kyvný závěs strom navádí. Jestliže kmen proříznete zcela, ztratíte kontrolu nad směrem pádu při kácení. Jestliže strom začne být nestabilní a začne se naklánět, vložte včas do záseku klín nebo jinou páku, které zajistí směr pádu. To zabrání možnému zadření vodicí lišty v hlavním řezu v případě, že jste neodhadli směr pádu přesně. Ujistěte se, že v oblasti pádu stromu nejsou v konečné fázi řezu žádné okolostojící osoby.

Varování: Před konečným řezem vždy znovu zkontrolujte, zda se poblíž nenacházejí okolostojící osoby, zvířata nebo překážky.

Hlavní řez:

▪ K zabrání zadření vodicí lišty nebo řetězu použijte v řezu dřevěné nebo plastové klíny (B).

Pomocí klínů se ovlivňuje i směr kácení (obr. 10c)

▪ Je-li průměr řezu větší než délka lišty, proveďte dva řezy dle ilustrace (obr. 10d).

POWDPG7570 CS

VAROVÁNÍ: Jak se konečný řez blíží ke kyvnému závěsu, strom by měl začít padat. Když strom začne padat, vytáhněte pilu z řezu, vypněte motor, položte řetězovou pilu na zem a opusťte oblast po únikové cestě (obr. 10a).

13.2 Odvětvování

Odvětvování stromu je proces, při němž se z padlého stromu odstraňují větve. Opěrné větve neodstraňujte, dokud nebude kmen rozřezán na podélné díly (obr. 11). Větve, které jsou napnuté, by se měly přeřezávat zespodu nahoru, aby se předešlo možnému zadřené pily v řezu.

VAROVÁNÍ: Nikdy neodřezávejte větve, když stojíte na kmeni stromu.

13.3 Přeřezávání

Rozřezávání znamená přeřezání padlého kmene na podélné díly. Ujistěte se, že máte stabilní postoj a že stojíte, řežete-li na svahu, na svahu nad kmenem. Je-li to možné, měl by být kmen podložen tak, aby konec určený k odříznutí neležel na zemi. Je-li kmen podložen na obou koncích a vy musíte řezat uprostřed, řezejte shora dolů do půlky kmene a zbytek dořízněte zespodu. To kmenu zabrání v přiskřípnutí lišty a řetězu. Dávejte pozor, aby řetěz při rozřezávání neřízl do země, neboť tak dojde k rychlému otupení řetězu. Provádíte-li rozřezávání na svahu, vždy stůjte na svahu nahoře. ▪ Kmen je podpírán po celé své délce: Řežte shora (rozřezávání shora) a dávejte si pozor,

abyste neřízli do země (obr.12a).

▪ Kmen je podepřen na jednom konci: Nejprve řežte zdola (rozřezávání zdola) do 1/3

průměru kmene, abyste se vyhnuli odlétávajícím třískám. Následně řežte shora (rozřezávání shora) naproti prvnímu řezu; vyhýbejte se tlačení (obr. 12b).

▪ Kmen je podepřen na obou koncích: Nejprve řežte shora do 1/3 průměru kmene, abyste

se vyhnuli odlétávajícím třískám. Následně řežte zespoda naproti prvnímu řezu; vyhýbejte se tlačení (obr. 12c)

POZNÁMKA: Nejlepší způsob, jak podepřít kmen při rozřezávání, je použití kozy. Není-li to možné, měl by se kmen nadzvednout a podepřít pahýly věttví nebo opěrnými kmeny. Ujistěte se, že je přeřezávaný kmen bezpečně opřen.

13.4 Přeřezávání na koze

Správná poloha při prořezávání je zásadní důležitosti (obr. 13) v zájmu osobní bezpečnosti a snadnost práce. Svislý řez:

▪ Držte pilu pevně oběma rukama a během řezání si ji přidržuje na pravé straně od těla. ▪ Levou ruku mějte co nejméně napnutou. ▪ Svou váhu rozložte na obě nohy.

Výstraha: Když pila řeže, ujistěte se, že jsou řetěz a lišta řádně mazány.

14 ČIŠTĚNÍ A ÚDRŽBA

14.1 Mazání ozubeného kolečka:

Výstraha: Špička ozubeného kolečka na vaší nové pile byla namazána ve výrobě. Jestliže nebude špička ozubeného kolečka vodicí lišty mazána níže uvedeným postupem, výsledkem bude nedostatečný výkon a zadření, v jehož důsledku přestane platit záruka výrobce.

POWDPG7570 CS

Mazání špičky ozubeného kolečka se doporučuje vždy po 25 hodinách používání nebo jednou týdně podle toho, co nastane první. Před mazáním špičku ozubeného kolečka vodicí lišty vždy řádně očistěte.

Nástroje na mazání:

K mazání špičky ozubeného kolečka vodicí lišty se doporučuje použít mazací lis (volitelné příslušenství). Mazací lis je vybaven dlouhou úzkou jehlou potřebnou k účinné aplikaci maziva do špičky ozubeného kolečka. Postup mazání špičky ozubeného kolečka:

Varování: Při manipulaci s vodicí lištou a řetězem si nasaďte pevné pracovní

rukavice.

▪ Stiskněte spínač zastavení.

Poznámka: K namazání špičky ozubeného kolečka vodicí lišty není třeba snímat pilový řetěz. Mazání lze provádět během práce.

▪ Vyčistěte špičku ozubeného kolečka vodicí lišty. ▪ Když používáte mazací lis (volitelné příslušenství), zasuňte špičku jehly do mazacího

otvoru a vstřikujte mazivo, dokud se neobjeví na vnějším okraji špičky ozubeného kolečka

(obr. 14).

▪ Otáčejte pilovým řetězem ručně. Mazací proces opakujte tak dlouho, dokud nebude

namazán celý konec s ozubeným kolečkem.

14.2 Údržba vodicí lišty:

Většině problémů s vodicí lištou lze předejít pouhou dobrou údržbou pilového řetězu. Nedostatečné mazání vodicí lišty a provozování pily s příliš těsně nasazeným řetězem přispívá k rychlému opotřebení lišty. Aby se minimalizovalo opotřebení lišty, doporučují se následující postupy pro údržbu vodicí lišty.

Varování: Při údržbových pracích si vždy nasaďte ochranné rukavice. Nevykonávejte údržbu, dokud je motor horký.

14.3 Broušení řetězu:

Nezkušenému uživateli řetězové pily doporučujeme dát si pilový řetěz profesionálně nabrousit v nejbližším odborném servisním středisku. Pokud se cítíte na to, že si svůj pilový řetěz nabrousíte sami, odborné servisní středisko vám poskytne speciální nástroje. Broušení řetězu si žádá speciální nástroje, aby bylo jisté, že se řezné zuby nabrousí pod správných úhlem a do správné hloubky. Nezkušenému uživateli řetězové pily doporučujeme dát si pilový řetěz profesionálně nabrousit v nejbližším odborném servisním středisku. Nezkušeným uživatelům řetězové pily doporučujeme dát si pilový řetěz nabrousit odborníkem v kterémkoli v

odborném servisu.

Varování: Při práce s nesprávně naostřeným řetězem je nebezpečí zpětného vrhu mnohem větší.

▪ K naostření pilového řetězu použijte vhodné ostřicí nástroje:

− kulatý pilník na řetěz

− vodítko pilníku

− měrka na řetěz.

Tyto nástroje lze zakoupit v jakémkoliv specializovaném obchodě.

POWDPG7570 CS

▪ Abyste získali správný rozměr částeček pilin, používejte ostrý řetěz. Objeví-li se dřevěný

prach, budete muset pilový řetěz nabrousit.

Varování: Všechny řezné zuby musí být podobně dlouhé. Různá délka zubů může vést nerovnoměrnému chodu řetězu nebo k jeho přetržení.

▪ Minimální délka zubů musí být 4 mm. Jsou-li kratší, pilový řetěz vyhoďte. ▪ Je třeba dodržovat úhly, jaké mají zuby mít. ▪ Pro základní naostření řetězu protáhněte pilník 2 až 3krát zevnitř ven.

Varování: Poté, co si řezné zuby nabrousíte sami 3 až 4krát, dejte řetěz nabrousit do autorizovaného servisu. Tam vám naostří i omezovací zub, který udržuje vzdálenost.

Broušení řetězu Rozteč řetězu závisí na modelu.

POWDPG7570

Rozteč

9.525 mm (3/8”)

Tloušťka

1,3 mm (0 05”)

Bruste řetěz v ochranných rukavicích a pomocí kulatého pilníku o rozměru ø 5/32” (4 mm). Řezné články bruste vždy jen pohybem ven s dodržením hodnot udaných na obr. 15. Po naostření musejí mít řezné články všechny stejnou šířku a délku.

Varování: Ostrý řetěz tvoří třísky zřetelného tvaru. Jakmile začne řetěz vytvářet piliny, je čas ho nabrousit.

Vždy po 3-4 nabroušeních řezných článků je třeba zkontrolovat výšku omezovacích zubů, v případě potřeby ji snížit plochým pilníkem podle volitelně dodávané šablony a nakonec

zaoblit přední roh.

VAROVÁNÍ: Správné nastavení omezovacího zubu je stejně důležité, jako řádné nabroušení řetězu.

14.4 Vodicí lišta

Vodicí lišta by se měla po každých 8 pracovních hodinách otočit, aby bylo zajištěno rovnoměrné opotřebení. Drážku ve vodicí liště a mazací otvor udržujte v čistotě pomocí čističe drážky lišty (volitelné příslušenství) (obr.16). Pravidelně kontrolujte opotřebení vodicích kolejí lišty.

Varování: Nikdy nemontujte nový řetěz na opotřebované ozubené kolečko nebo na naklápěcí kroužek.

Olejové kanálky – je třeba čistit olejové kanálky na liště, aby bylo zajištěno řádné mazání lišty a řetězu za provozu.

Poznámka: stav olejových kanálků lze snadno zkontrolovat. Jsou-li kanálky průchozí, řetěz automaticky odstřikuje kapičky oleje již několik vteřin po spuštění pily. Vaše pila je vybavena automatickým olejovacím systémem.

14.5 Údržba řetězu

Napnutí řetězu:

POWDPG7570 CS

Prověšený řetěz může sklouznout z lišty a způsobit vážné nebo i smrtelné zranění.

Před jakoukoli montáží, údržbou nebo kontrolou prováděnými na stroji vždy nejprve vyjměte akumulátor.

▪ Čím více používáte řetěz, tím více se prodlužuje. Proto je důležité seřizovat řetěz

pravidelně a mít průvěs pod kontrolou.

▪ Zkontrolujte napnutí řetězu při každém doplnění řetězového oleje do vaší pily.

POZNÁMKA! Nový řetěz má období záběhu, během něhož byste měli kontrolovat napnutí častěji. Napínejte řetěz co nejtěsněji, ne však natolik, aby nešel volně otáčet rukou.

▪ Povolujte zajišťovací knoflík krytu řetězu, dokud se kryt neotevře. ▪ Otočením knoflíku proti směru pohybu hodinových ručiček uvolníte kryt hnacího

řetězového kola.

▪ Seřiďte napnutí řetězu otáčením kola napínacího mechanizmu řetězu dolů (+) pro těsnější

napnutí a nahoru (-) pro uvolnění napnutí.

▪ Utáhněte kryt řetězu otočením knoflíku ve směru pohybu hodinových ručiček. ▪ Stáhněte knoflík dozadu, chcete-li napnutí zamknout.

Varování: Z jedné smyčky řetězu nikdy nenechte odstranit víc než 3 články. Mohlo by to způsobit poškození oběžného kolečka.

Mazání řetězu: Vždy si ověřte, že automatický olejovací systém pracuje správně. Udržujte olejovou nádrž plnou kvalitního oleje k mazání řetězu, vodicí lišty a ozubeného kolečka. Přiměřené mazání lišty a řetězu je při řezání je zásadní důležitosti, aby se minimalizovalo tření s vodicí lištou. Nikdy nešetřete olejem na vodicí liště a řetězu. Řezání pilou, která má příliš málo oleje, je méně účinné, životnost pilového řetězu se zkracuje, řetěz se rychle otupí a vodicí lišta se nadměrně opotřebovává v důsledku přehřívání. Příliš málo oleje se projevuje kouřem nebo změnou barvy vodicí lišty.

15 TECHNICKÉ ÚDAJE

Model:

POWDPG7570

Napětí

20 V

Délka čepele

300 mm

Řezná délka lišty

285 mm

Rozteč řetězu

9.525 mm (3/8”)

Tloušťka vodicího článku řetězu

1,3 mm (0,05”)

Hnací řetězové kolo

6 zubů

Objem oleje

200 ml

Brzda řetězu

Ano

16 ZÁRUKA

▪ Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení

prvním uživatelem.

▪ Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek,

vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

POWDPG7570 CS

▪ Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do

záručních ustanovení.

▪ Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného

použití nástroje.

▪ Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus. ▪ Více informací můžete vždy získat na čísle 00 32 3 292 92 90. ▪ Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak. ▪ Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla

následkem nedbalé údržby nebo přetížení.

▪ Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného

zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

▪ Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové

záruční lhůty v případě, že bylo zařízení vyměněno.

▪ Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV. ▪ Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo

kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

▪ Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. ▪ Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním

kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

▪ Váš nástroj je třeba nabít alespoň 1x za měsíc, aby byl zajištěn optimální provoz tohoto

nástroje.

17 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo

u maloobchodníků, kde a jak lze recyklovat.

POWERPLUS POWDPG7570 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
