Powerplus POWDPG7568 User manual

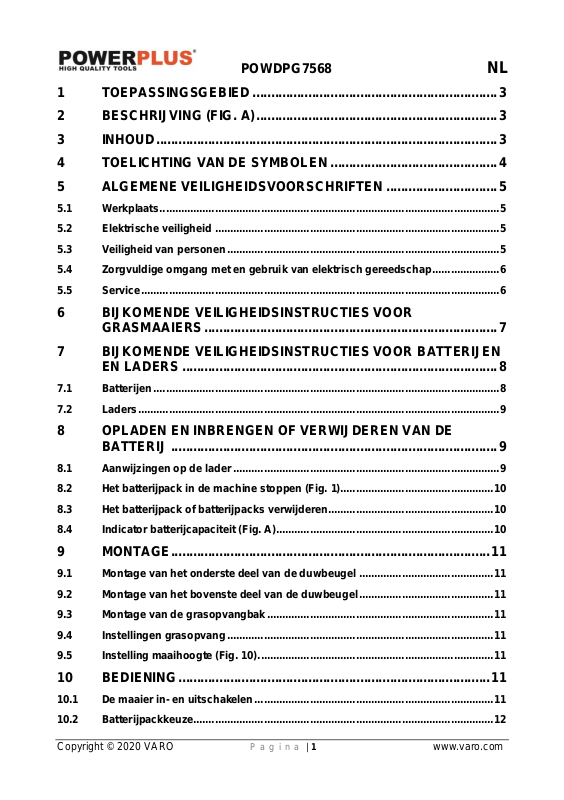

POWDPG7568 NL

1 TOEPASSINGSGEBIED .................................................................. 3

2 BESCHRIJVING (FIG. A) ................................................................. 3

3 INHOUD ............................................................................................ 3

4 TOELICHTING VAN DE SYMBOLEN ............................................. 4

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN .............................. 5

5.1 Werkplaats ............................................................................................................... 5

5.2 Elektrische veiligheid ............................................................................................. 5

5.3 Veiligheid van personen ......................................................................................... 5

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 6

5.5 Service ................................................................................................ ..................... 6

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR

GRASMAAIERS ............................................................................... 7

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN

EN LADERS ..................................................................................... 8

7.1 Batterijen ................................................................................................................. 8

7.2 Laders ...................................................................................................................... 9

8 OPLADEN EN INBRENGEN OF VERWIJDEREN VAN DE

BATTERIJ ........................................................................................ 9

8.1 Aanwijzingen op de lader ....................................................................................... 9

8.2 Het batterijpack in de machine stoppen (Fig. 1) .................................................. 10

8.3 Het batterijpack of batterijpacks verwijderen ...................................................... 10

8.4 Indicator batterijcapaciteit (Fig. A) ....................................................................... 10

9 MONTAGE ...................................................................................... 11

9.1 Montage van het onderste deel van de duwbeugel ............................................ 11

9.2 Montage van het bovenste deel van de duwbeugel ............................................ 11

9.3 Montage van de grasopvangbak .......................................................................... 11

9.4 Instellingen grasopvang ....................................................................................... 11

9.5 Instelling maaihoogte (Fig. 10) ............................................................................. 11

10 BEDIENING .................................................................................... 11

10.1 De maaier in- en uitschakelen .............................................................................. 11

10.2 Batterijpackkeuze.................................................................................................. 12

POWDPG7568 NL

10.3 Zelfrijdende functie (Fig. 14) ................................................................................. 12

10.4 Voor de beste maairesultaten .............................................................................. 12

10.5 De grasopvangbak leegmaken ............................................................................. 12

10.6 Aan het einde van de werken ............................................................................... 13

11 REINIGING EN ONDERHOUD ...................................................... 13

11.1 Reiniging ............................................................................................................... 13

11.2 Onderhoud van het mes ....................................................................................... 13

11.3 Het mes vervangen ............................................................................................... 13

12 TECHNISCHE GEGEVENS ........................................................... 14

13 PROBLEEMOPLOSSING .............................................................. 15

14 GARANTIE ..................................................................................... 16

15 MILIEU ............................................................................................ 16

POWDPG7568 NL

GRASMAAIER 40 V 510 MM POWDPG7568

1 TOEPASSINGSGEBIED

Dit product is bedoeld voor het maaien van gras om en rond het huis. Het apparaat is niet bestemd voor industrieel gebruik. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING (FIG. A)

1. Bedieningsbeugel zelfrijdend systeem

2. Schakelaarbeugel

3. Bovenste deel duwbeugel

4. Onderste deel duwbeugel

5. Beugelbevestiging

6. Motordeksel

7. Sleutel

8. Schakelbox

9. Knoppen

10. Grasopvangbak

11. Instelhendel maaihoogte

12. Zij-uitworp

13. Batterijdeksel

14. Keuzeschakelaar (batterij 1 of batterij

15. Batterijhouder 1

16. Batterijhouder 2

17. Markering gebruik

18. Startknop

19. Batterijpack (NIET MEEGELEVERD)

20. Ontgrendelknop batterijpack

21. Lader (NIET MEEGELEVERD)

22. Indicator batterijcapaciteit

23. Knop van de indicator van de batterijcapaciteit

3 INHOUD

▪ Verwijder alle verpakkingsmateriaal. ▪ Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig). ▪ Controleer of de inhoud van de verpakking compleet is. ▪ Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade. ▪ Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze

periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 x grasmaaier 1 x sleutel 1 x grasopvangbak 4 x knop

2 x clip 4 x bout 1 x handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

POWDPG7568 NL

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Lees voor gebruik de handleiding.

Hou toeschouwers op een afstand.

Waarschuwing! Rondvliegende objecten!

Hou handen en voeten uit de buurt van scherpe onderdelen.

Schakel het apparaat uit en verwijder de sleutel vóór u het instelt of reinigt en vóór u het onbewaakt achterlaat.

Gevaar: elektrische spanning!

Gebruik het toestel nooit in vochtige of natte omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken.

Wacht totdat alle machineonderdelen volledig tot stilstand zijn gekomen vóór u ze aanraakt. De messen draaien na het uitschakelen van de machine nog even door; een draaiend mes kan verwondingen veroorzaken.

Het dragen van een beschermingsbril wordt aangeraden. Draag gehoorbescherming.

CE Conform de Europese toepasselijke standaarden op het gebied van veiligheid.

Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig (enkel voor lader).

Draag handschoenen.

Het dragen van beschermingsschoenen wordt aangeraden.

Stel de lader noch het batterijpack bloot aan water.

Werp het batterijpack of de lader niet in het vuur.

Omgevingstemperatuur: max. 40 °C (enkel voor batterij).

Gebruik de lader en de batterij enkel in afgesloten ruimtes.

Let extra op uw handen en voeten om verwondingen te voorkomen.

De batterijlader bevat een scheidingstransformator.

POWDPG7568 NL

Copyright © 2020 VARO P a g i n a | 5 www.varo.com Raak geen hete geluidsdemper of cilinder aan. U kunt zich verbranden. Deze onderdelen worden tijdens het werken zeer heet. Na het uitschakelen blijven zij gedurende een korte tijd nog heet.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen

veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft

betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen

tot ongevallen leiden.

Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of

stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of

dampen kunnen laten ontbranden.

Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat

gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

▪ Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

▪ De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen

enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

▪ Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen

en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

▪ Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een

elektrische apparaat verhoogt het risico op elektrische schokken.

▪ Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het

stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

▪ Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die

geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

▪ Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is,

gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

▪ Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch

gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
