POWERPLUS POWDPG7562 User Manual

Download

POWDPG7560

11 1 2 3 4 5 6 7 8 9 10

Fig. A

POWDPG7560

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

15 5 8 9 10

POWDPG7560

Fig. 7

POWDPG7560 CS

1 OBLAST POUŽITÍ ............................................................................ 3

2 POPIS (FIG. A) ................................................................................. 3

3 SEZNAM OBSAHU BALENÍ ............................................................ 3

4 SYMBOLY ........................................................................................ 3

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE ...................................................................................... 4

5.1 Pracovní oblast ....................................................................................................... 4

5.2 Elektrická bezpečnost............................................................................................. 5

5.3 Osobní bezpečnost ................................ ................................................................ . 5

5.4 Používání elektrických nástrojů a péče o ně ......................................................... 5

5.5 Servis ....................................................................................................................... 6

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO TRAVNÍ

SEKAČKY ........................................................................................ 6

7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY

A NABÍJEČKY .................................................................................. 7

7.1 Akumulátory ............................................................................................................ 7

7.2 Nabíječky ................................................................................................................. 8

8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE ................... 8

8.1 Signalizace nabíječky ............................................................................................. 8

8.2 Vkládání baterie (obr. 1) .......................................................................................... 9

8.3 Vyjmutí sestavy baterie .......................................................................................... 9

8.4 Kontrolky pro signalizaci nabití baterie (fig. 2) ..................................................... 9

9 MONTÁŽ ........................................................................................... 9

9.1 Rozkládání a nastavení sestavy rukojetí (obr. 3) .................................................. 9

9.1.1 Postup zvednutí sestavy rukojetí ............................................................................... 9

9.1.2 Postup snížení sestavy rukojetí: (obr. 4)................................ .................................. 10

9.2 Instalace upevňovací spony lanka (obr. 5) .......................................................... 10

9.3 Montáž sběrného koše na trávu (pro zadní pytlování) (obr. 6) ........................... 10

10 PROVOZ ......................................................................................... 10

10.1 Spuštění a zastavení sekačky .............................................................................. 10

10.2 Nastavení výšky nože (obr. 7) .............................................................................. 11

POWDPG7560 CS

10.3 Postup nastavení výšky nože: ............................................................................. 11

11 ČIŠTĚNÍ A ÚDRŽBA ...................................................................... 11

11.1 itn. .......................................................................................................................... 11

11.2 Údržba nože........................................................................................................... 11

11.3 Výměna čepele ...................................................................................................... 11

12 TECHNICKÉ ÚDAJE ...................................................................... 11

13 HLUČNOST .................................................................................... 12

14 ZÁRUKA ......................................................................................... 12

15 ŽIVOTNÍ PROSTŘEDÍ .................................................................... 13

16 PROHLÁŠENÍ O SHODĚ ............................................................... 14

POWDPG7560 CS

Znamená riziko zranění osob nebo poškození nástroje.

Před použitím si přečtěte příručku.

TRAVNÍ SEKAČKA 40V 370MM POWDPG7560

1 OBLAST POUŽITÍ

Výrobek je určen pro domácí sekání trávníku. Není určen ke komerčnímu využití. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

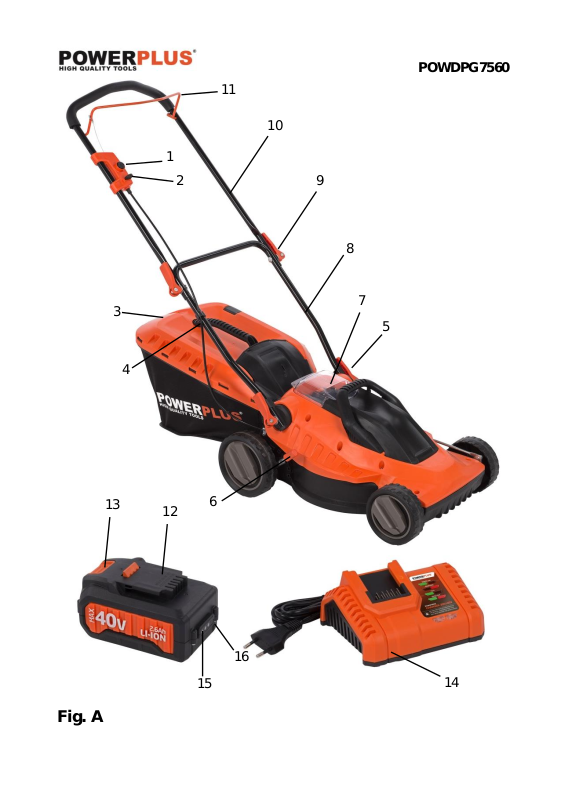

2 POPIS (FIG. A)

1. Tlačítko Start

2. Klíč

3. Sběrný koš na trávu

4. Upevňovací spona lanka

5. Dolní zámek rukojeti

6. Páka pro nastavení výšky

7. Kryt baterie

8. Spodní rukojeť

9. Zámek horní rukojeti

10. Horní rukojeť

3 SEZNAM OBSAHU BALENÍ

 Odstraňte veškeré balicí materiály.  Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).  Zkontrolujte úplnost obsahu obalu.  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

 Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

11. Hrazda

12. Akumulátor (NENÍ SOUČÁSTÍ DODÁVKY)

13. Tlačítko pro uvolnění akumulátoru

14. Nabíječka (NENÍ SOUČÁSTÍ DODÁVKY)

15. Kontrolky pro signalizaci nabití baterie

16. Tlačítko kontrolek signalizace nabití baterie

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

Sekačka na trávu Klíč

Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého

obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

Sběrný koš na trávu Návod k použití

POWDPG7560 CS

Udržujte okolostojící osoby mimo dosah.

Varování! Létající

předměty!

Držte ruce a nohy mimo dosah ostrých dílů.

Před seřizováním, čištěním a ponecháním

výrobku bez dozoru na

jakoukoliv dobu přepněte spínač do polohy vypnuto a vyjměte odpojovací klíč.

Označuj nebezpečí úrazu

elektrickým proudem.

Nikdy stroj neprovozujte

za deště nebo za vlhka či

mokra. Za vlhka roste

nebezpečí zasažení

elektrickým proudem.

Nežli se dotknete některého z pohyblivých dílů stroje, vyčkejte na jeho úplné zastavení. Čepele se po vypnutí stroje ještě dále otáčejí, otáčející čepel může způsobit úraz.

Noste ochranné brýle

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku. (pouze pro nabíječku)

V souladu se základními

požadavky Evropských směrnic

Noste ochranné rukavice.

Doporučeno nošení

ochranné obuvi.

Nevystavujte nabíječku a akumulátor vodě.

Nespalujte akumulátor nebo nabíječku.

Okolní teplota max 40 °C. (pouze pro akumulátor)

Akumulátor a nabíječku používejte pouze v uzavřených prostorách.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo

elektrický nástroj provozovaný (bez kabelu) na baterii.

5.1 Pracovní oblast

 Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

 Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých

kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo

výpary zapálit.

POWDPG7560 CS

 Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou

odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

 Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku  Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a

kompatibilních zásuvek.

 Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

 Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

 S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za

něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení

elektrickým proudem.

 Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení

elektrickým proudem.

 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení

elektrickým proudem.

5.3 Osobní bezpečnost

 Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

 Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je

protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

 Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

 Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

 Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak

máte nástroj pod lepší kontrolou v neočekávaných situacích.

 Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se

mohou zachytit v pohybujících se dílech.

 Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

 Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný

nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou

byl zkonstruován.

 Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

POWDPG7560 CS

 Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním

elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

 Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou

obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

 Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte

jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

 Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné

nástroje s ostrými břity někde zadrhnou a proto se snáze ovládají.

 Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

 Dávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem s použitím výhradně

originálních náhradních dílů. Tak si zajistíte, že nástroj bude i nadále bezpečný

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO TRAVNÍ SEKAČKY

 Toto zařízení není určeno dětem. Na děti je třeba dohlížet a zajistit, aby si se zařízením

nehrály. Čištění údržbu nesmějí provádět děti.

 Toto zařízení mohou používat osoby s omezenými fyzickými, smyslovými nebo duševními

schopnostmi nebo s nedostatkem zkušeností znalostí za podmínky, které se jim dostalo dohledu poučení o bezpečném používání zařízení které porozuměly výsledným rizikům.

 Obeznamte se dobře s pokyny se správným používáním stroje.  Vyvarujte se volného oblečení-nové nebo oblečení-nové, z něhož visí šňůry nebo pásky.  Opotřebené nebo poškozené díly je třeba vyměnit.  Buďte zvláště opatrní, když sekačku otáčíte když ji přitahujete k sobě.

Nespouštějte motor, když není nasazen vak na trávu.

 Uvědomte si, ze na strojích s více řeznými noži je pohyb řezného průměru vést k otáčení i

Martinova řezných nožů.

 Při seřizování stroje se ujistěte, které žádné prsty nejsou zachyceny mezi pohybujícími se

řeznými noži pevnými částmi stroje.

 Před uložením stroje nechte motor vychladnout.  Při údržbě řezného nože myslete na to, ze jsem když je napájení vypnuto, nože May or

may být SN v pohybu.

 V zájmu bezpečnosti vyměňujte opotřebované nebo poškozené díly. Používejte pouze

originální náhradní díly a příslušenství.

 Stroj od měl být provozován s vypínacím proudem nepřesahujícím 30 mA přes proudový

chránič (RCD).

 Nikdy nedovolte používat sekačku dětem nebo osobám, které nejsou obeznámeny s tímto

návodem k použití travní sekačky. Místní předpisy mohou omezovat věk pracovníka

obsluhy.

 Nikdy neprovádějte sečení, když jsou poblíž lidé, zvláště děti nebo domácí zvířata.  Mějte na mysli, že obsluha nebo uživatel odpovídají za úrazy, které se stanou jiným lidem,

a za škody na jejich majetku.

 Neprovozujte travní sekačku bosi nebo v otevřených sandálech, vždy si obujte pevnou

obuv a dlouhé kalhoty.

 Důkladně si prohlédněte plochu, na níž budete travní sekačku používat, a odstraňte z ní

veškeré kameny, klacky, dráty a jiné cizí předměty.

POWDPG7560 CS

 Před použitím vždy zrakem zkontrolujte, zda nejsou čepele, šrouby čepelí a řezací ústrojí

opotřebené nebo poškozené.

 Vyměňujte opotřebené nebo poškozené čepele a šrouby v celých sadách, aby byla

zachována rovnováha.

 Sekejte jen za denního světla nebo při dobrém umělém světle.  Kde je to možné, vyhýbejte se provozování travní sekačky ve vlhké trávě.  Choďte, neběhejte.  Nikdy zařízení neprovozuje s vadnými kryty nebo štíty nebo bez bezpečnostních

mechanismů například bez nasazených usměrňovačů a/nebo zachytávačů trávy.

 Sečení na náspech může být nebezpečné:

 Nesekejte na příliš strmých svazích.  Na svazích a ve vlhké trávě vždy dbejte o bezpečný postoj.  Vždy sekejte napříč svahem - nikdy nahoru a dolů.  Při změně směru na svahu buďte zvlášť opatrní.  Buďte zvlášť opatrní, postupujete-li směrem dozadu nebo přitahujete-li sekačku k sobě.  Nikdy nesekejte tak, že byste sekačku přitahovali k sobě.

 Vyčkejte úplného zastavení čepelí, má-li být sekačka nakloněna za účelem přejezdu ploch

jiných než je tráva nebo při přepravě sekačky na místo určené k sečení a zpátky.

 Nenaklánějte sekačku při startování nebo zapínání motoru s výjimkou situace, kdy je třeba

sekačku naklonit při spouštění ve vysoké trávě. V tomto případě ji naklánějte jen v nutném rozsahu a nadzvedávejte jen tu část, která je na druhé straně od obsluhy. Než stroj vrátíte do polohy na zemi, ujistěte se, že máte obě ruce v provozní poloze.

 Travní sekačku zapínejte v souladu s pokyny, nohy přitom mějte dostatečně daleko od

čepelí.

 Nedávejte ruce nebo nohy do blízkosti otáčejících se dílů nebo pod ně.  Výstupní otvor udržujte vždy volný.  Nikdy sekačku nezvedejte ani nepřenášejte s běžícím motorem.  Ujistěte se, že se všechny pohyblivé díly úplně zastavily.

 kdykoliv od sekačky odcházíte;  před odebráním blokací nebo odstraňováním blokací v kanálu výhozu;  před kontrolou, čištěním nebo pracemi na sekačce samotné;  když je zasažen cizí předmět. Podívejte se na poškození sekačky a proveďte potřebné

opravy před opětovným nastartováním a provozem sekačky.

 Pokud travní sekačka začne abnormálně vibrovat, je nutná okamžitá kontrola.

 zkontrolujte ucpaná místa;  proveďte nezbytné opravy na poškozených částech;  ujistěte se, že jsou všechny matice, svorníky a šrouby utaženy.

 Udržujte všechny matice, svorníky a šrouby utažené, abyste si mohli být jisti, že sekačka

je bezpečná a provozuschopná.

 Záchytnou nádobu na trávu často kontrolujte, zda není opotřebená nebo poškozená.  V zájmu bezpečnosti vyměňujte opotřebované nebo poškozené díly.

7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A

NABÍJEČKY

Používejte pouze baterie a nabíječky určené pro tento nástroj.

7.1 Akumulátory

 Za žádných okolností se je nepokoušejte otevřít.  Neskladujte je na místech, kde by teplota mohla překročit 40 °C.  Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.

POWDPG7560 CS

 Pokud likvidujete akumulátory, řiďte se instrukcemi v odstavci „Ochrana životního

prostředí“.

 Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného

(-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní tok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo k požáru.

 Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C,

těsnění, izolační vložky a další polymerové komponenty se mohou poškodit, což může

vést k vytékání elektrolytu a/nebo vnitřnímu zkratu, což vede k vytváření tepla a prasknutí nebo k požáru. Nevhazujte baterie do ohně, může to mít za následek explozi a/nebo intenzívní hoření.

 Při extrémních podmínkách může dojít k vytékání baterie. Pokud si povšimnete kapaliny

na baterii, postupujte následovně:

 Kapalinu pečlivě otřete hadříkem. Dbejte na to, aby nedošlo ke kontaktu s pokožkou.  Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte

následovně:

 Okamžitě postiženou část vypláchněte vodou. Neutralizujte mírně kyselým roztokem

jako např. citrónovou šťávou nebo octem.

 V případě že se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí

vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraďte se s lékařem.

Riziko požáru! Vyhýbejte se zkratování kontaktů na vyjmutém akumulátoru.

Akumulátor nelikvidujte spálením.

7.2 Nabíječky

 Nikdy se nesnažte nabíjet baterie, které nejsou určeny k opětovnému nabíjení.  Poškozené kabely nechte ihned nahradit novými.  Nevystavujte působení vody.  Nabíječku neotvírejte.  Nabíječku nepodrobujte testům.  Nabíječka je určena pouze pro vnitřní použití.

8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE

8.1 Signalizace nabíječky

Připojte nabíječku k napájecí zásuvce

 Stálé zelené světlo: připravena k nabíjení  Blikajicí červené světlo: nabíjí se  Stálé zelené světlo: nabito  Stálé zelené a červené světlo: baterie nebo nabíječka je poškozena

Poznámka: jestliže baterie není správně nasazena, odpojte ji a ověřte, zda je model baterie vhodný pro tuto nabíječku podle přehledu specifikací. Nenabíjejte žádnou jinou baterii, ani baterii, kterou nelze bezpečně vložit do nabíječky.

1. Když bude baterie připojena, nabíječku i baterii často sledujte.

2. Po dokončení nabíjení odpojte nabíječku ze zásuvky a potom ji odpojte od baterie.

3. Před používáním nechejte baterii úplně vychladnout.

4. Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Jestliže je baterie po nepřetržitém používání nástroje horká,

POWDPG7560 CS

před nabíjením ji ponechejte vychladnout na pokojovou teplotu. Tím se prodlouží životnost vašich baterií.

8.2 Vkládání baterie (obr. 1)

VAROVÁNÍ Vždy vyjměte sestavu baterie (12) a klíč (2) ze svého nástroje při smontovávání součástí, provádění úprav, čištění nebo když není v používání. Vyjmutím sestavy baterie a klíče se zabrání náhodnému spuštění, které by mohlo způsobit vážné zranění.

 Zdvihněte kryt baterie (7).  Vložte sestavu baterie (12) do sekačky.  Vyrovnejte zvednutá žebra na sestavě baterie s drážkami na portu pro baterii sekačky.  Zatlačte baterii do přihrádky tak, aby zapadla na své místo.  Spusťte kryt baterie.

VAROVÁNÍ Před zahájením provozu se ujistěte, že západka na horní části sestavy baterie zapadla na místo a sestava byla plně usazena. Zajistěte port pro baterii sekačky. Nesplnění podmínky bezpečného usazení sestavy baterie může způsobit její vypadnutí a následný vážný úraz.

8.3 Vyjmutí sestavy baterie

 Zdvihněte kryt baterie.  Stiskněte a podržte západku na horní straně sestavy baterie.  Vyjměte sestavu baterie ze sekačky.

VAROVÁNÍ Aby se předešlo vážnému zranění, vždy vyjměte sestavu baterie a klíč při nesení nebo přepravě nástroje.

8.4 Kontrolky pro signalizaci nabití baterie (fig. 2)

Na baterii jsou kontrolky nabití baterie (15), stav nabití můžete zkontrolovat po stisknutí tlačítka (16). Před používáním stroje stiskněte spoušť, abyste zkontrolovali, zda je baterie

dostatečně nabitá pro zajištění řádné funkce. Stav nabití baterie mohou ukazovat 3 LED kontrolky:

 Svítí 3 LED kontrolky: Baterie je plně nabitá  Svítí 2 LED kontrolky: Baterie je nabitá ze 60 %  Svítí 1 LED kontrolka: Baterie je téměř vybitá

9 MONTÁŽ

9.1 Rozkládání a nastavení sestavy rukojetí (obr. 3)

9.1.1 Postup zvednutí sestavy rukojetí

 Uvolněte zámky dolní rukojeti (5).  Zatáhněte za spodní rukojeť (8) směrem nahoru a dozadu tak, aby byla vyrovnána s

výřezem mezi zámky rukojeti a krytem sekačky.

POZNÁMKA: Pokud je obtížné pohnout dolní rukojetí, uvolněte ji otočením příslušných zámků (5) proti směru hodinových ručiček.

POWDPG7560 CS

 Uzavřením zámků dolní rukojeti zajistěte rukojeť na místně.

POZNÁMKA: Pokud je dolní rukojeť (8) uvolněná nebo nesedí správně ve výřezu, otočte příslušné zámky ve směru hodinových ručiček a rukojeť zajistěte.

 Uvolněte zámky horní rukojeti (9).  Zatáhněte za horní rukojeť (10) nahoru a dozadu a zvedněte ji do provozní polohy.

Ujistěte se, že je spodní rukojeť (8) usazena v drážkách na spodní straně horní rukojeti.

 Horní rukojeť zajistíte na místně zavřením zámků horní rukojeti.

POZNÁMKA: Pokud je horní rukojeť uvolněná nebo oddělena od dolní rukojeti, utáhněte knoflíky na zámcích horní rukojeti jejich otočením ve směru hodinových ručiček.

9.1.2 Postup snížení sestavy rukojetí: (obr. 4)  Otevřete zámky horní rukojeti (9).

Poznámka: Pokud je páčku zámku obtížné otevřít, povolte knoflíky na zámcích horní rukojeti otočením proti směru hodinových ručiček.

 Spusťte horní rukojeť (10) dolů.  Otevřete zámek dolní rukojeti (5).  Zatlačením na obou stranách dolní rukojeti (8) směrem ven tuto rukojeť uvolněte z výřezu.

Potom ji sklopte k přední části jednotky. Dejte pozor, aby nedošlo ke skřípnutí nebo zachycení kabelů.

9.2 Instalace upevňovací spony lanka (obr. 5)

 Zajistěte upevňovací sponu lanka(4) na místě.  Ujistěte se, že je spona namontována správně.

9.3 Montáž sběrného koše na trávu (pro zadní pytlování) (obr. 6)

 Vytáhněte klíček a sestavu baterie.  Zvedněte zadní vyhazovací dvířka.  Pomocí rukojeti zvedněte sběrný koš na trávu a usaďte jej pod zadní vyhazovací dvířka

tak, aby háky na sběrném koši zapadly do výřezů na krytu sekačky.

 Pusťte zadní vyhazovací dvířka.  Když jste připraveni sekat, osaďte zpět na místo sestavu baterie a klíč.

10 PROVOZ

10.1 Spuštění a zastavení sekačky

 Zdvihněte kryt baterie.  Nainstalujte sestavu baterie.  Spusťte kryt baterie.  Vložte klíč (2) do klíčové dírky.  Stiskněte a podržte startovací tlačítko (1). Zatáhněte za hrazdu (11) směrem k rukojeti a

pusťte tlačítko pro spuštění sekačky.

 Sekačku zastavíte puštěním hrazdy (11).

POWDPG7560 CS

Typ

POWDPG7560

Napětí

40V

Rychlost otáčení

3300 min-1

Šířka řezu

370 mm

Třída krytí

Třída III

10.2 Nastavení výšky nože (obr. 7)

Při dodání jsou kola sekačky jsou nastavena na nízkou polohu sekání. Před prvním zahájením práce se sekačkou, upravte sekací polohu na výšku vhodnou pro váš trávník. Průměrná výška trávníku by se měla pohybovat v rozmezí 30-40 mm až 60 mm během chladných měsíců a v rozmezí 50 mm a 30-40 mm během teplých měsíců.

10.3 Postup nastavení výšky nože:

 Vytáhněte klíček a sestavu baterie.  Chcete-li zvýšit výšku nože, uchopte páku pro nastavení výšky (6) a posuňte ji směrem

k přední části sekačky.

 Chcete-li snížit výšku nože, uchopte páku pro nastavení výšky (6) a posuňte ji směrem

k zadní části sekačky.

 Když jste připraveni sekat, osaďte zpět sestavu baterie a klíč (2).

11 ČIŠTĚNÍ A ÚDRŽBA

11.1 itn.

 Všechny bezpečnostní mechanismy, větrací otvory a těleso motoru udržujte v maximální

možné míře prosty nečistot a prachu. Zařízení otírejte čistým kusem tkaniny nebo je

ofukujte nízkým tlakem pomocí tlakového vzduchu.

 Doporučujeme zařízení vyčistit pokaždé, jakmile je přestanete používat.  Zařízení pravidelně čistěte vlhkým hadrem a mýdlovou vodou. Nepoužívejte čisticí

prostředky ani rozpouštědla; mohly by napadat plastové díly zařízení. Zajistěte, aby do zařízení nepronikla voda.

Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.

11.2 Údržba nože

 Z nože pravidelně odstraňujte trávu a nečistoty.  Na začátku zahrádkářské sezony pečlivě prohlédněte stav nože.  Je-li čepel velmi tupá, nabruste ji nebo vyměňte.  Je-li čepel poškozena nebo opotřebována, nasaďte novou.

V případě, že nůž podkluzuje, vložte šroubovák do pozičního otvoru a utáhněte nůž klíčem viz

obr.6 a obr.7

 Buďte opatrní a nepořežte se. Nůž berte do rukou pevnými rukavicemi nebo kusem látky.  Použijte pouze konkrétně stanovený náhradní nůž.  Oběžné kolo z žádného důvodu neodstraňujte.

11.3 Výměna čepele

Z bezpečnostních důvodů doporučujeme, aby výměnu čepele prováděl autorizovaný

specialista.

12 TECHNICKÉ ÚDAJE

Varování! Dodržujte následující bezpečnostní opatření:

POWDPG7560 CS

Stupeň krytí

IPX1

Sběrná nádoba

40 l

Řezací výška

30-70 mm

Materiál krytu

Plast

Materiál skříňky na trávu

Nylon s plastovým horním krytem

Počet výškových poloh

Typ motoru

Bez kartáčků

Průměr předního kola

150 mm

Průměr zadního kola

180 mm

Výška prostřední seřiditelné rukojeti

Ano

Horní přenosné držadlo

Ano

Sklopná rukojeť

Ano

Zadní výhoz

Ano

Sběr

Ano

Úroveň akustického tlaku LpA

68 dB(A)

Úroveň akustického výkonu LwA

96 dB(A)

aw (Vibrace):

1,5 m/s²

K = 1,5 m/s²

13 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

14 ZÁRUKA

 Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení

prvním uživatelem.

 Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek,

vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

 Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do

záručních ustanovení.

 Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného

použití nástroje.

 Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.  Více informací můžete vždy získat na čísle 00 32 3 292 92 90.  Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.  Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla

následkem nedbalé údržby nebo přetížení.

 Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného

zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

POWDPG7560 CS

 Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové

záruční lhůty v případě, že bylo zařízení vyměněno.

 Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.  Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo

kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

 Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.  Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním

kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

 Váš nástroj je třeba nabít alespoň 1x za měsíc, aby byl zajištěn optimální provoz tohoto

nástroje.

15 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat.

POWDPG7560 CS

16 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Typ zařízení: TRAVNÍ SEKAČKA Značka: POWERplus Číslo položky: POWDPG7560

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

2011/65/EU 2014/30/EG 2006/42/EG 2000/14/EG Annex V LwA 88dB(A) / 96dB(A)

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

EN60335-1: 2012 EN60335-2-77: 2010 EN55014-1: 2006 EN55014-2: 2015

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove Regulativní postupy - Manažer pro dohled nad řádným jednáním Datum: 06/02/2017

POWERPLUS POWDPG7562 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
