Page 1

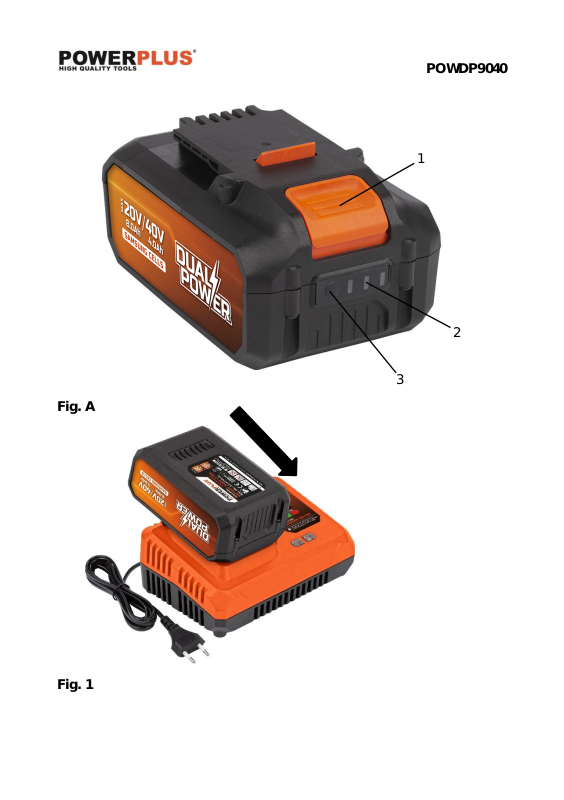

Fig. A

1 2 3

POWDP9040

Fig. 1

Page 2

POWDP9040 CS

1 OBLAST POUŽITÍ ............................................................................ 2

2 POPIS (FIG. A) ................................................................................. 2

3 SEZNAM OBSAHU BALENÍ ............................................................ 2

4 SYMBOLY ........................................................................................ 2

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE ...................................................................................... 3

5.1 Pracovní oblast ....................................................................................................... 3

5.2 Elektrická bezpečnost............................................................................................. 3

5.3 Osobní bezpečnost ................................ ................................................................ . 3

5.4 Používání elektrických nástrojů a péče o ně ......................................................... 4

5.5 Servis ....................................................................................................................... 4

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY

A NABÍJEČKY .................................................................................. 4

6.1 Akumulátory ................................................................................................ ............ 4

6.2 Nabíječky ................................................................................................................. 5

7 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE ................... 5

7.1 Signalizace nabíječky ............................................................................................. 5

7.2 Vyjímání / vkládání baterie (Fig. 1) ......................................................................... 5

7.3 Kontrolky pro signalizaci nabití baterie ................................................................. 6

8 TECHNICKÉ ÚDAJE ........................................................................ 6

9 ŽIVOTNÍ PROSTŘEDÍ ...................................................................... 6

Page 3

POWDP9040 CS

AKUMULÁTOR 40V POWDP9040

1 OBLAST POUŽITÍ

Tato baterie je určena k používání pouze s naší řadou nástrojů a nabíječkou Dual Power. Baterii 40 V můžete použít v tomto intervalu pro položky jak 20 V, tak 40 V. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (FIG. A)

1. Tlačítko pro uvolnění akumulátoru

2. Kontrolky pro signalizaci nabití baterie

3. Tlačítko kontrolek signalizace nabití baterie

3 SEZNAM OBSAHU BALENÍ

▪ Odstraňte veškeré balicí materiály. ▪ Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). ▪ Zkontrolujte úplnost obsahu obalu. ▪ Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

▪ Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

Akumulátor Návod k použití

Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého

obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

Znamená riziko zranění osob nebo poškození nástroje.

Před použitím si přečtěte příručku.

Nespalujte akumulátor nebo

nabíječku.

Nevystavujte nabíječku a akumulátor vodě.

Akumulátor a nabíječku používejte pouze v uzavřených

prostorách.

Okolní teplota max 40 °C. (pouze pro akumulátor)

Page 4

POWDP9040 CS

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín

"elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii.

5.1 Pracovní oblast

▪ Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

▪ Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých

kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo

výpary zapálit.

▪ Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou

odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

▪ Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku ▪ Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a

kompatibilních zásuvek.

▪ Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

▪ Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

▪ S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za

něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení

elektrickým proudem.

▪ Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení

elektrickým proudem.

▪ Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení

elektrickým proudem.

5.3 Osobní bezpečnost

▪ Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

▪ Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je

protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

▪ Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

▪ Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

▪ Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak

máte nástroj pod lepší kontrolou v neočekávaných situacích.

Page 5

POWDP9040 CS

▪ Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se

mohou zachytit v pohybujících se dílech.

▪ Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

▪ Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný

nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou

byl zkonstruován.

▪ Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

▪ Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním

elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

▪ Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou

obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

▪ Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte

jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

▪ Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné

nástroje s ostrými břity někde zadrhnou a proto se snáze ovládají.

▪ Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

▪ Dávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem s použitím výhradně

originálních náhradních dílů. Tak si zajistíte, že nástroj bude i nadále bezpečný

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A

NABÍJEČKY

6.1 Akumulátory

▪ Za žádných okolností se je nepokoušejte otevřít. ▪ Neskladujte je na místech, kde by teplota mohla překročit 40 °C. ▪ Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C. ▪ Pokud likvidujete akumulátory, řiďte se instrukcemi v odstavci „Ochrana životního

prostředí“.

▪ Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného

(-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní tok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo k požáru.

▪ Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C,

těsnění, izolační vložky a další polymerové komponenty se mohou poškodit, což může

vést k vytékání elektrolytu a/nebo vnitřnímu zkratu, což vede k vytváření tepla a prasknutí nebo k požáru. Nevhazujte baterie do ohně, může to mít za následek explozi a/nebo intenzívní hoření.

▪ Při extrémních podmínkách může dojít k vytékání baterie. Pokud si povšimnete kapaliny

na baterii, postupujte následovně:

− Kapalinu pečlivě otřete hadříkem. Dbejte na to, aby nedošlo ke kontaktu s pokožkou.

Page 6

POWDP9040 CS

− Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následovně:

✓ Okamžitě postiženou část vypláchněte vodou. Neutralizujte mírně kyselým roztokem

jako např. citrónovou šťávou nebo octem.

✓ V případě že se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí

vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraďte se s lékařem.

Riziko požáru! Vyhýbejte se zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.

6.2 Nabíječky

▪ Nikdy se nesnažte nabíjet baterie, které nejsou určeny k opětovnému nabíjení. ▪ Poškozené kabely nechte ihned nahradit novými. ▪ Nevystavujte působení vody. ▪ Nabíječku neotvírejte. ▪ Nabíječku nepodrobujte testům. ▪ Nabíječka je určena pouze pro vnitřní použití.

7 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE

7.1 Signalizace nabíječky

Připojte nabíječku k napájecí zásuvce

▪ Stálé zelené světlo: připravena k nabíjení ▪ Blikajicí červené světlo: nabíjí se ▪ Stálé zelené světlo: nabito ▪ Stálé zelené a červené světlo: baterie nebo nabíječka je poškozena

Poznámka: jestliže baterie není správně nasazena, odpojte ji a ověřte, zda je model baterie vhodný pro tuto nabíječku podle přehledu specifikací. Nenabíjejte žádnou jinou baterii, ani baterii, kterou nelze bezpečně vložit do nabíječky.

1. Když bude baterie připojena, nabíječku i baterii často sledujte.

2. Po dokončení nabíjení odpojte nabíječku ze zásuvky a potom ji odpojte od baterie.

3. Před používáním nechejte baterii úplně vychladnout.

4. Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Jestliže je baterie po nepřetržitém používání nástroje horká, před nabíjením ji ponechejte vychladnout na pokojovou teplotu. Tím se prodlouží životnost vašich baterií.

7.2 Vyjímání / vkládání baterie (Fig. 1)

VÝSTRAHA: Před prováděním jakéhokoliv seřizování zkontrolujte, zda je nástroj vypnutý, nebo vyjměte baterii.

▪ Postup vkládání: stlačte a zasuňte baterii do jejího držáku, přitom dbejte na to, aby

uvolňovací západka na zadní straně baterie zapadla na své místo a před zahájením provozu zkontrolujte, zda baterie je zajištěná.

▪ Postup vyjímání: Stiskněte uvolňovací západku a současně baterii vytáhněte ven.

Page 7

POWDP9040 CS

7.3 Kontrolky pro signalizaci nabití baterie

Na baterii jsou kontrolky nabití baterie (2), stav nabití můžete zkontrolovat po stisknutí tlačítka (3). Před používáním stroje stiskněte spoušť, abyste zkontrolovali, zda je baterie dostatečně nabitá pro zajištění řádné funkce. Stav nabití baterie mohou ukazovat 3 LED kontrolky:

▪ Svítí 3 LED kontrolky: Baterie je plně nabitá ▪ Svítí 2 LED kontrolky: Baterie je nabitá ze 60 % ▪ Svítí 1 LED kontrolka: Baterie je téměř vybitá

8 TECHNICKÉ ÚDAJE

Typ

POWDP9040

Napětí

40V (2*20V)

Typ baterie

Li-ion

Kapacita baterie

2*20V – 8000mAh

Jmenovitý vstup nabíječky

200-230V~50Hz/60Hz

Jmenovitý výstup nabíječky

20,5V, 4.0A

Rychlost nabíjení

2*20V = 2 – 2,5 hodina

9 ŽIVOTNÍ PROSTŘEDÍ

Tento výrobek obsahuje článek Li-ion. Za účelem zachování přírodních zdrojů akumulátory recyklujte nebo je likvidujte podle předpisu. Místní, státní nebo federální zákony mohou zakazovat likvidaci baterií Li-ion s běžným odpadem. Poraďte se na svém místním úřadu pro likvidaci odpadu, jaké jsou možnosti recyklace a/nebo likvidace.
