POW64115 NL
Copyright © 2011 VARO Page | 1 www.varo.com
1! TOEPASSING ................................................................................. 3!
2! BESCHRIJVING (FIG A) ................................................................. 3!
3! INHOUD ........................................................................................... 4!
4! TOELICHTING VAN DE SYMBOLEN ............................................ 4!
5! VEILIGHEID..................................................................................... 5!
6! VOORZORGSMAATREGELEN TER VOORKOMING VAN
TERUGSLAG .................................................................................. 6!
7! ASSEMBLAGE ............................................................................... 7!
7.1! Gereedschap voor assemblage ............................................................................ 7!
7.2! Assemblagevereisten ............................................................................................ 7!
7.3! Zwaard / zaagketting / tandwieldeksel montage .................................................. 8!
7.3.1! Installatie van het zwaard: ....................................................................................... 8!
7.3.2! Montage van de zaagketting: ................................................................................... 9!
7.3.3! Afregeling van de kettingspanning. .......................................................................... 9!
7.3.4! Afregelen van de zaagketting: .................................................................................. 9!
7.3.5! Mechanische test van de kettingrem ...................................................................... 10!
7.3.6! Om de kettingrem te testen: ................................................................................... 10!
8! BENZINE EN SMERING ............................................................... 11!
8.1! Benzine ................................................................................................................. 11!
8.2! Mengen van benzine ............................................................................................ 11!
8.2.1! Benzine en smeersymbolen ................................................................................... 11!
8.2.2! Mengtabel: 25 delen benzine op 1 deel olie ........................................................... 11!
8.2.3! Aanbevolen benzine .............................................................................................. 12!
8.2.4! Smering van de ketting en het zwaard ................................................................... 12!
9! GEBRUIK ...................................................................................... 12!
9.1! Controles voor het starten van de motor ........................................................... 12!
9.2! Om een koude motor te starten .......................................................................... 12!
9.3! Bij warme start ..................................................................................................... 14!
9.4! Indien de motor van uw toestel verzadigd is met benzine ................................ 15!
9.5! Om de motor te stoppen...................................................................................... 15!
9.6! Test van de werking van de kettingrem ............................................................. 15!
9.7! Smering van de zaagketting/zwaard ................................................................... 16!
POW64115 NL
Copyright © 2011 VARO Page | 2 www.varo.com
9.8! Automatische smering ........................................................................................ 16!
9.9! Algemene zaaginstructies ................................................................................... 16!
9.9.1! Vellen .................................................................................................................... 16!
9.9.2! Onttakken .............................................................................................................. 18!
9.9.3! Afkorten ................................................................................................................. 18!
9.9.4! Afkorten met een bok ............................................................................................. 19!
10! ONDERHOUDSINSTRUCTIES ..................................................... 19!
10.1! Preventief onderhoud .......................................................................................... 19!
10.2! Winteronderhoud ................................................................................................. 21!
10.3! Luchtfilter ............................................................................................................. 21!
10.4! Benzinefilter ......................................................................................................... 22!
10.5! Bougie .................................................................................................................. 22!
11! REINIGING EN ONDERHOUD ..................................................... 23!
11.1! Smering van het neustandwiel: .......................................................................... 23!
11.2! Onderhoud van het zwaard ................................................................................. 24!
11.3! Slijpen van de ketting: ......................................................................................... 24!
11.4! Zwaard .................................................................................................................. 25!
11.5! Kettingonderhoud ................................................................................................ 26!
12! TECHNISCHE GEGEVENS .......................................................... 27!
13! BEWARING VAN EEN KETTINGZAAG ....................................... 27!
14! PROBLEEMOPLOSSING ............................................................. 28!
15! GARANTIE .................................................................................... 28!
16! MILIEU ........................................................................................... 29!
17! CONFORMITEITSVERKLARING ................................................. 30!
POW64115 NL
Copyright © 2011 VARO Page | 3 www.varo.com
KETTINGZAAG OP BENZINE 37.2&&´ POW64115
1 TOEPASSING
Deze modellen zijn bedoeld voor niet al te frequent gebruik door huiseigenaren, bewoners van buitenhuisjes, campeerders en voor algemene toepassingen zoals het vrij maken van een gebied, snoeiwerken, of het zagen van brandhout. Ze zijn niet bedoeld voor langdurig gebruik. Als de bedoeling is om de toestellen voor langere periodes te gebruiken kan dit bloedcirculatieproblemen in de handen van de gebruiker opleveren veroorzaakt door trillingen. Het apparaat is niet bestemd voor industrieel gebruik.
WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.
2 BESCHRIJVING (FIG A)
1. Zaagketting
2. Zwaard
3. Kettingrem / handbeschermer
4. Voorste handgreep
5. Starthandgreep
6. Motor schakelaar
7. Veiligheidstrekker
8. Achterste hendel / Startbeugel
9. Oliedop
10. Benzinedop
11. Zwaardbeschermer
12. Getande kam
13. Montagemoeren van het zwaard
14. Luchtfilterdeksel
15. Chokehendel
16. Instelschroef zaagketting
17. Kettingvanger
18. Gashendel/trekker
19. Instelschroef olietoevoer
20. Benzine voorpomp
ZAAGKETTING met lage terugslag helpt beduidend om terugslag of de kracht van de terugslag te verminderen dankzij speciaal berekende afmetingen en onderlinge verbindingen.
KETTINGREM is een veiligheidsvoorziening ontworpen om de mogelijkheid op verwondingen door terugslag te vermijden door de draaiende zaagketting in een paar milliseconden te stoppen. Hij wordt geactiveerd door de kettingremhendel
STOP SCHAKELAAR stopt onmiddellijk de motor wanneer hij wordt geactiveerd. De stop schakelaar moet in de on positie gezet worden om de motor te starten of te herstarten.
VEILIGHEIDSTREKKER voorkomt ongewenste versnelling van de motor. De gashendel kan niet ingedrukt worden totdat de veiligheidstrekker is ingedrukt.
KETTINGREM/HANDBESCHERMER beschermt de linkerhand van de gebruiker in het geval deze van de de voorste handgreep afslipt terwijl de zaag draait.
KETTINGVANGER vermindert het gevaar op verwondingen in het geval de ketting breekt of uit zijn geleiders loopt tijdens het gebruik. De kettingvanger is ontworpen om een losslingerende ketting op te vangen.
Nota: bestudeer uw zaag en maak u vertrouwd met de onderdelen ervan.
POW64115 NL
Copyright © 2011 VARO Page | 4 www.varo.com
WAARSCHUWING! Let op voor terugslag. Hou de kettingzaag tijdens het gebruik met beide handen stevig vast. Lees voor uw eigen veiligheid de veiligheidsvoorzorgen in deze handleiding en volg ze op vóór u probeert om de zaag te bedienen. Fout gebruik kan leiden tot ernstige verwondingen.
WAARSCHUWING! Bij het gebruik van benzinegereedschappen moeten de basis veiligheidsvoorzorgen, inclusief de onderstaande maatregelen, altijd worden opgevolgd om het gevaar op ernstig persoonlijk letsel en/of schade aan het toestel te beperken.
3 INHOUD
Verwijder alle verpakkingsmateriaal. Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig). Controleer of de inhoud van de verpakking compleet is. Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade. Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze
periode kunt u het via uw lokale afvalinzameling laten verwijderen.
WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!
1 x Kettingzaag op benzine 37.2cc - ´ 1 x Handleiding 1 x ketting 1 x zwaard 1 x zwaardbeschermer 1 x flesje voor 2-takt smeerolie (leeg) 1 x sleutel (platte schroevendraaier / bougie sleutel)
Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.
4 TOELICHTING VAN DE SYMBOLEN
In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:
Draag altijd gehoorbescherming.
Draag altijd oogbescherming.
Draag altijd werkhandschoenen
Draag altijd een ademhalingsmasker.
Gevaar voor lichamelijk letsel of materiële schade
Het dragen van beschermingsschoenen wordt aangeraden.
Voor gebruik de handleiding lezen
CE Conform de Europese toepasselijke standards op het gebied van veiligheid
POW64115 NL
Copyright © 2011 VARO Page | 5 www.varo.com
5 VEILIGHEID
Gebruik de kettingzaag NIET met 1 hand! Bediening met 1 hand kan leiden tot ernstige
verwondingen bij de gebruiker, helpers, omstaanders of enig andere combinatie van deze personen. Een kettingzaag is ontworpen om met beide handen bediend te worden.
Gebruik een kettingzaag NIET als u moe bent of onder invloed verkeert van drugs, alcohol
of medicijnen.
Gebruik veiligheidsschoeisel, nauwsluitende kledij, beschermde handschoenen en
bescherming voor de ogen, oren en het hoofd.
Wees voorzichtig bij het werken met benzine. Breng de kettingzaag minstens 10 voet (3
meter) weg van de plaats waar ze werd bijgetankt vóór het starten van de motor.
Laat GEEN andere personen in de nabijheid toe tijdens het starten of het werken met de
kettingzaag. Hou omstaanders en dieren weg uit het werkgebied.
Begin NIET met zagen vóór u een proper werkgebied hebt, over een stabiele houding
beschikt en een vluchtpad weg van de vallende boom heeft gepland.
Hou al uw lichaamsdelen weg van de zaagketting als de motor draait. Zorg ervoor dat de ketting niets raakt vóór u de motor start. Draag de kettingzaag met een uitgeschakelde motor, het zwaard en de zaagketting
achterwaarts gericht en de geluidsdemper weg van uw lichaam.
Gebruik GEEN ketting die beschadigd, slecht afgeregeld of onvolledig en losjes is
gemonteerd. Zorg ervoor dat de zaagketting stilstaat wanneer de gashendel wordt losgelaten.
Zet de motor af voor u de kettingzaag neerzet. Wees bijzonder voorzichtig bij het zagen van kleine struiken en boomscheuten omdat dun
materiaal door de zaagketting kan gegrepen worden en in uw richting kan geslingerd worden of u uit balans kan brengen.
Wees bij het zagen van een boomtak onder spanning voorbereid op terugveren zodat u niet
geraakt wordt als de spanning in de houtvezels wegvalt.
Hou de handgrepen droog, proper en vrij van olie of benzinemengsel. Gebruik de kettingzaag enkel in goed verluchte omgevingen. Gebruik de kettingzaag NIET in een boom tenzij u daar speciaal voor werd opgeleid. Alle herstellingen die niet in de veiligheidshandleiding of in de onderhoudsinstructies
worden vermeld moeten uitgevoerd worden door erkende herstellers van kettingzagen.
Gebruik bij het vervoeren van uw kettingzaag de juiste zwaardbeschermer. Gebruik uw kettingzaag NIET in de buurt van brandbare vloeistoffen of gassen zowel
binnenshuis als in de openlucht. Dit kan tot een explosie en/of brand leiden.
Vul de benzine- of de olietank niet bij en smeer het toestel niet terwijl de motor draait. GEBRUIK VAN HET JUISTE GEREEDSCHAP: Zaag enkel hout. Gebruik de kettingzaag
niet voor doelen waarvoor ze niet werd ontworpen. Gebruik ze bijvoorbeeld niet voor het snijden van plastic, metselwerk of structuurmaterialen.
De eerste keer moet de gebruiker praktisch onderricht krijgen van een ervaren iemand in
het gebruik van de kettingzaag en de beschermingsmaatregelen.
Probeer niet om de zaag met één hand vast te houden. U kan de reactiekrachten niet
controleren en u zou de controle over de zaag kunnen verliezen wat leidt tot het wegschieten of wegveren van het zwaard en de ketting op de tak of stronk.
Laat de kettingzaag niet binnenshuis draaien. Uw kettingzaag produceert, van zodra de
motor draait, giftige uitlaatgassen die kleurloos en geurloos kunnen zijn. Het gebruik van dit product kan stof, mist en dampen veroorzaken die chemicaliën bevatten die bewezen schadelijke effecten hebben. Wees u bewust van schadelijk stof en mist (zoals zaagstof en oliemist van de kettingsmering) en bescherm uzelf goed.
Draag handschoenen en hou uw handen warm. Langdurig gebruik van kettingzagen die de
gebruiker blootstellen aan trillingen kunnen het wittevingersyndroom veroorzaken. Draag om dit te vermijden handschoenen en hou uw handen warm. Als er ook maar enig symptoom van dit syndroom merkbaar wordt zoek dan onmiddellijk medische hulp.
POW64115 NL
Copyright © 2011 VARO Page | 6 www.varo.com
Duw de kam van de kettingzaag direct achter de gewenste plaats van de zaagsnede en
scharnier de zaag rond dit punt. De kam van de kettingzaag rolt tot tegen de stam.
Enkel de ketting, het zwaard en de bougie kunnen door de gebruiker zelf worden
vervangen. Zorg er altijd voor dat u de juiste vervangonderdelen gebruikt zoals vermeld in de specificaties in de handleiding.
6 VOORZORGSMAATREGELEN TER VOORKOMING VAN
TERUGSLAG
TERUGSLAG kan zich voordoen wanneer de NEUS of de PUNT van het zwaard een voorwerp raakt of wanneer het hout sluit en de zaagketting in de snede vastklemt. Contact met de punt kan in sommige gevallen een bliksemsnelle omkeerreactie veroorzaken die het zwaard achterwaarts omhoog wipt in de richting van de gebruiker. Het VASTGEKLEMD raken van de zaagketting langs de ONDERKANT van het ZWAARD kan de zaag voorwaarts TREKKEN, weg van de gebruiker. Het VASTGEKLEMD raken van de zaagketting langs de BOVENKANT van het ZWAARD kan het zwaard snel TERUGDUWEN naar de gebruiker toe. Elk van deze reacties kan ervoor zorgen dat u de controle over de zaag verliest wat kan leiden tot ernstige verwondingen. Als u de basis begrijpt van terugslag kan u het verrassingselement verminderen of
uitschakelen. Plotse verrassingen dragen bij aan ongevallen.
Hou als de motor draait met beide handen een goede grip op de zaag; de rechterhand op
de achterste handgreep en de linkerhand op de voorste handgreep. Gebruik een stevige grip; omklem de handgrepen van de kettingzaag met duim en vingers. Een stevige grip zal u helpen om terugslag te verminderen en de zaag onder controle te houden. Laat niet los.
Zorg ervoor dat het gebied waarin u gaat zagen vrij is van obstakels. Laat de neus van het
zwaard niet in contact komen met een stronk of een tak of enig ander obstakel dat zou kunnen geraakt worden tijdens het werken met de zaag.
Zaag bij hoge motortoerentallen. Hel niet te ver over en zaag niet boven schouderhoogte. Volg de fabrikant zijn slijp- en onderhoudsinstructies voor de zaagketting. Gebruik enkel vervangzwaarden en kettingen opgegeven door de fabrikant of equivalenten
daarvan.
NOTA: Een zaagketting met lage terugslag is een ketting die goede resultaten levert m.b.t. terugslag.
Waarschuwing: terugslag kan leiden tot het gevaarlijk verlies van controle over de kettingzaag en tot ernstige of dodelijke verwondingen bij de gebruiker of iemand die dicht in de buurt staat. Wees altijd alert. Draaiende terugslag en terugslag veroorzaakt door het vastklemmen van de ketting zijn grote gevaren bij het werken met een kettingzaag en de meest voorkomende oorzaak van ongevallen.
POW64115 NL
Copyright © 2011 VARO Page | 7 www.varo.com
Let op voor:
fig 2a
Draaiende terugslag (fig. 2a) A = terugslagpad B = reactiezone terugslag.
fig 2b
De duw (terugslag door vastklemmen ketting) en trek reacties. (fig. 2b) A = trek B = vaste voorwerpen C = duw
7 ASSEMBLAGE
Nota : de beschreven methodes kunnen lichtjes afwijken afhankelijk van het model dat u hebt gekocht.
7.1 Gereedschap voor assemblage
U hebt voor de assemblage van uw kettingzaag volgend gereedschap nodig:
Combinatie sleutel-schroevendraaier (in de set meegeleverd) Sterke werkhandschoenen (door de gebruiker te voorzien)
7.2 Assemblagevereisten
Waarschuwing: start de motor niet totdat het toestel grondig is klaargemaakt.
De ketting van uw nieuwe kettingzaag moet afgeregeld worden, de benzinetank moet gevuld worden met een correct benzinemengsel en de olietank moet gevuld worden met smeerolie eer het toestel klaar is voor gebruik. Lees de gehele gebruiksaanwijzing voor u probeert met het toestel te werken. Let vooral op alle veiligheidsvoorzorgen. Uw handleiding is zowel een referentie als een handboek dat u werd geleverd om u te voorzien van algemene informatie om uw kettingzaag te assembleren, te gebruiken en te onderhouden.
POW64115 NL
Copyright © 2011 VARO Page | 8 www.varo.com
7.3 Zwaard / zaagketting / tandwieldeksel montage
Waarschuwing: draag altijd beschermde handschoenen bij het werken met de ketting.
7.3.1 Installatie van het zwaard:
fig
3a
Gebruik enkel het originele type zwaard met het oliegat (A) zoals getoond in de figuur (fig. 3a) om de olietoevoer op het zwaard en aan de ketting te verzekeren.
fig 3b
Zorg ervoor dat de hendel van de kettingrem
teruggetrokken is in de uitgeschakelde stand. (fig. 3b)
fig 3c
Verwijder de montagemoer(en) van het zwaard (B).
Verwijder het deksel van de kettingrem (C) door het rechtuit af te nemen; hiervoor kan enige kracht nodig zijn. (fig. 3c).
fig 3d
Plaats het einde van het zwaard, voorzien van een
gleuf, over de zwaardbout (F). Schuif het zwaard achter het tandwiel (G) door tot het niet verder meer kan. (fig. 3d).
POW64115 NL
Copyright © 2011 VARO Page | 9 www.varo.com
7.3.2 Montage van de zaagketting:
Draag altijd stevige werkhandschoenen bij het werken aan de zaagketting of het afregelen ervan.
fig 4a
Leg de ketting open in een lus met de
snijtanden (1) in wijzerzin (fig. 4a).
fig 4b
Leg de ketting rond het kettingwiel (B) achter
de koppeling (C). Let erop dat de schakels van de ketting in de tanden van het tandwiel vallen. (fig. 4b).
Leid de aandrijftanden in de gleuf (D) en
rond het uiteinde van het zwaard (fig. 4b).
Nota: de ketting kan aan de onderkant van het zwaard lichtjes los hangen. Dit is normaal.
Trek het zwaard voorwaarts tot de ketting strak zit. Let er op dat alle aandrijftanden in de
gleuf op het zwaard zitten.
Plaats het koppelingdeksel terug en let daarbij op dat de vork in het onderste gat van het
zwaard zit. Zorg ervoor dat de ketting niet van het zwaard glijdt. Plaats de getande kam terug. Draai de bevestigingsmoer van het zwaard handvast aan en volg de instructies voor het instellen van de kettingspanning in het onderdeel afregeling van de kettingspanning.
Nota: de bevestigingsmoeren van het zwaard zijn op dit punt enkel handvast aangedraaid omdat de kettingspanning nog moet ingesteld worden. Volg de instructies in het onderdeel afregeling van de kettingspanning.
7.3.3 Afregeling van de kettingspanning.
Een correcte kettingspanning is enorm belangrijk en moet zowel voor als tijdens het werken gecontroleerd worden. Neem de nodige tijd om de afregeling van de zaagketting uit te voeren; dit zal betere zaagprestaties en een langere levensduur van de zaagketting opleveren.
Waarschuwing: draag altijd stevige werkhandschoenen bij het werken aan de zaagketting of het bijstellen ervan.
7.3.4 Afregelen van de zaagketting:
fig 5
Hou de neus van het zwaard omhoog en draai
de instelschroef (16) in wijzerzin om de kettingspanning te verhogen. Draaien in tegenwijzerzin vermindert de kettingspanning. Zorg ervoor dat de ketting overal goed rond het zwaard past. (fig. 5)
Zet, na het afregelen en met de neus van het zwaard nog steeds omhooggehouden, de
bevestigingsmoeren van het zwaard stevig vast. De ketting heeft een correcte spanning als ze rondom goed aansluit en met de hand (voorzien van een handschoen) kan rondgetrokken worden.
POW64115 NL
Copyright © 2011 VARO Page | 10 www.varo.com
Nota: als de ketting moeilijk is rond te draaien op het zwaard of als ze blijft hangen dan zit er teveel spanning op. Dit vergt een kleine bijregeling als volgt:
Zet de bevestigingsmoeren van het zwaard los tot ze nog vingervast zijn aangedraaid.
Verminder de spanning door de instelschroef langzaam in tegenwijzerzin in te draaien. Beweeg de ketting op het zwaard heen en weer. Ga verder met bijregelen tot de ketting vrij kan ronddraaien maar nog goed aansluit. Verhoog de spanning door de instelschroef in wijzerzin te draaien.
Wanneer de ketting op juiste spanning is hou dan de neus van het zwaard omhoog en zet
de twee bevestigingsmoeren van het zwaard vast.
fig 6
Opgelet: een nieuwe zaagketting rekt wat uit en heeft om de vijf zaagbewerkingen afregeling nodig. Dit is normaal bij een nieuwe ketting en het interval tussen de latere afregelingen zal snel toenemen.
Opgelet: als de zaagketting te slap of te sterk is aangespannen dan zullen het tandwiel, het zwaard, de ketting en de kogellagers van de krukas sneller verslijten. Bestudeer fig. 6 voor informatie over een correcte spanning in koude toestand (A), in warme toestand (B) en als gids om te weten wanneer een ketting moet bijgesteld worden (C).
7.3.5 Mechanische test van de kettingrem
Uw kettingzaag is uitgerust met een kettingrem die het gevaar op verwondingen veroorzaakt door terugslag vermindert. De rem wordt geactiveerd wanneer er druk wordt uitgeoefend tegen de remhendel als in het geval van een terugslag de hand van de gebruiker de hendel raakt. Wanneer de kettingrem wordt geactiveerd stopt de ketting onmiddellijk.
Waarschuwing: de kettingrem is bedoeld om mogelijke verwondingen door terugslag te verminderen: hij kan echter niet in de beoogde veiligheid voorzien als de zaag op een onachtzame manier wordt gebruikt. Test de kettingrem voor het gebruik van uw zaag en af en toe tijdens het werken.
7.3.6 Om de kettingrem te testen:
fig 7a
De kettingrem is uitgeschakeld (ketting kan
bewegen) als de hendel van de kettingrem naar achter staat en geblokkeerd is. Let er op dat de vergrendeling van de kettingrem in de uit stand staat.(fig. 7a)
POW64115 NL
Copyright © 2011 VARO Page | 11 www.varo.com
fig 7b
De kettingrem is ingeschakeld (ketting is
gestopt) wanneer de remhendel naar voor staat en de vergrendeling van de kettingrem in de aan positie staat. U mag de ketting niet kunnen bewegen. (fig. 7b)
Nota: de remhendel zou in beide standen moeten vastklikken. Als er sterke weerstand wordt geboden of als de hendel in geen van beide standen kan worden vastgezet gebruik dan uw zaag niet. Neem ze onmiddellijk mee naar een servicecenter voor herstelling.
8 BENZINE EN SMERING
8.1 Benzine
Gebruik standaard loodvrije benzine gemengd met 25:1 standaard 2-takt olie voor de beste resultaten. Gebruik de mengverhoudingen uit het onderdeel mengtabel benzine hieronder.
Waarschuwing: gebruik nooit zuivere benzine in uw toestel. Dit zal permanente motorbeschadiging opleveren en de garantie van de fabrikant voor dit toestel ongeldig maken. Gebruik nooit een benzinemengsel dat meer dan 90 dagen is bewaard.
Waarschuwing: 2-takt olie moet een goede kwaliteitsolie zijn voor 2-takt luchtgekoelde motoren met een mengverhouding van 25:1. Gebruik geen 2­takt olie met een aanbevolen mengverhouding van 100:1. Als onvoldoende smering de oorzaak is van een beschadigde motor vervalt de fabrieksgarantie op de motor.
8.2 Mengen van benzine
Doe de olie in een geschikt benzinevat gevolgd door de benzine zodat de benzine zich mengt met de olie. Schud het vat om een grondige menging te verzekeren.
Waarschuwing:gebrek aan smering vernietigt de motorgarantie. Benzine en olie moeten met een verhouding van 25:1 gemengd worden.
8.2.1 Benzine en smeersymbolen
8.2.2 Mengtabel: 25 delen benzine op 1 deel olie
Benzine liters
1 2 3 4 5
2-takt olie ml
40
80
120
160
200
POW64115 NL
Copyright © 2011 VARO Page | 12 www.varo.com
8.2.3 Aanbevolen benzine
Sommige standaardbenzines zijn verrijkt met oxygenen zoals alchohol of ether om te voldoen aan de regelgeving voor schone lucht. De motor is ontworpen om goed te werken op elke autobenzine inclusief deze verrijkte benzines.
8.2.4 Smering van de ketting en het zwaard
Vul de olietank bij telkens wanneer de benzinetank wordt gevuld. Gebruik altijd tandwielolie van hoge kwaliteit die additieven bevat om wrijving en slijtage te verminderen en die helpt om teervorming op het zwaard en ketting te voorkomen.
9 GEBRUIK
9.1 Controles voor het starten van de motor
Waarschuwing:Begin nooit te werken met de zaag vóór het zwaard en de ketting correct zijn gemonteerd.
fig 8
Vul de benzinetank (A) met een
juist benzinemengsel.
Vul de olietank (B) met de juiste
ketting- en zwaardolie.
9.2 Om een koude motor te starten
Fig 9a
Activeer de kettingrem (Duw de
handbescherming naar voor tot het vastklemt) (fig 9a).
Fig 9b
Duw om de zaag te starten de
schakelaar (aan/uit schakelaar) in de aan (I) stand. (fig. 9b)
POW64115 NL
Copyright © 2011 VARO Page | 13 www.varo.com
Fig 9c
Trek de chokehendel uit tot het punt
waar hij vergrendelt. (fig. 9c)
Duw 3 tot 5 maal op het benzine
voorpomp.
Fig 9d
Plaats de zaag op een vlakke en
stevige ondergrond. Hou de zaag stevig vast met uw voet zoals getoond op de figuur. Trek een paar maal kordaat aan het startkoord, tot de motor probeert aan te slaan. Let op de ketting als ze draait.(fig. 9d)
Fig 9e
Duw de chokehendel terug in (fig. 9e).
Fig 9f
Trek stevig aan het startkoord tot de
motor start (fig 9f).
Fig 9g
Trek zachtjes aan de gashendel (fig
9g).
POW64115 NL
Copyright © 2011 VARO Page | 14 www.varo.com
Fig 9h
Trek de rem terug zodat de kettingrem
afstaat (fig 9h)
9.3 Bij warme start
Fig 9i
Activeer de kettingrem (Fig 9i).
Fig 9j
Zet de AAN/UIT schakelaar in de AAN (I)
stand (Fig 9j).
Fig 9k
Trek stevig aan het startkoord tot de motor
start (Fig 9k)
Fig 9l
Trek zachtjes aan de gashendel (Fig 9l)
POW64115 NL
Copyright © 2011 VARO Page | 15 www.varo.com
Fig 9m
Los de kettingrem (Fig 9m).
9.4 Indien de motor van uw toestel verzadigd is met benzine
Verwijder de luchtfilter Verwijder de bougie Zet het toestel in een hoek van 45° met het zwaard omhoog Trek een aantal keer aan de startkoord Maak de bougie droog en plaats ze terug Plaats ook de lucht filter terug en start zonder choke
9.5 Om de motor te stoppen
fig 9n
1. Laat de trekker los en laat de motor op stationair toerental komen.
2. Zet de I/O (aan/uit) schakelaar in de o-stand (uit) om de motor te stoppen.
Noot: voor een noodstop activeert u eenvoudigweg de kettingrem en zet u de I/O (aan/uit) schakelaar in de o­stand (uit).
9.6 Test van de werking van de kettingrem
Test de kettingrem regelmatig om verzekerd te zijn van een goede werking. Voer een test van de kettingrem uit vóór het eerste zaagwerk, na intensief zaagwerk en zeker na een herstelling aan de kettingrem.
Test de kettingrem als volgt:
Plaats de zaag op een lege, stevige en vlakke ondergrond. Start de motor. Neem de achterste handgreep (a) vast met uw rechterhand (fig. 10).
fig 10
Hou met uw linkerhand de voorste
handgreep (b) stevig vast [niet de hendel van de kettingrem (c)] (fig. 10).
Duw de gashendel in tot 1/3 en activeer
dan onmiddellijk de kettingrem (c) (fig.
10).
Waarschuwing: activeer de kettingrem langzaam maar zeker. Vermijd dat de ketting met iets in contact komt; laat de zaag niet naar voor kantelen.
De ketting zou direct moeten stoppen. Laat na dat dit gebeurd is onmiddellijk de trekker los.
Waarschuwing: Als de ketting niet stopt zet dan de motor af en breng uw toestel naar het dichtstbijzijnd erkend service center voor herstelling.
Als de kettingrem goed functioneert zet dan de motor af en breng de kettingrem in de
uitgeschakelde positie.
POW64115 NL
Copyright © 2011 VARO Page | 16 www.varo.com
9.7 Smering van de zaagketting/zwaard
Voldoende smering is altijd noodzakelijk om wrijving met het zwaard te verminderen. Laat nooit de olie op het zwaard en de ketting uitdrogen. Het gebruik van de zaag met een tekort aan olie zal de zaagprestaties verminderen, de levensduur van de zaagketting verminderen, de ketting sneller stomp maken en zeer zware slijtage aan het zwaard veroorzaken wegens oververhitting. Een tekort aan olie is te herkennen aan rook, zwaardverkleuring of ophoping van teer.
Nota: de zaagketting rekt tijdens het gebruik uit, vooral wanneer ze nieuw is; het zal daarom af en toe nodig zijn om ze af te regelen en op te spannen. Een nieuwe ketting moet na ongeveer 5 minuten werken opnieuw afgeregeld worden.
9.8 Automatische smering
Uw kettingzaag is uitgerust met een automatisch, door de koppeling aangedreven, smeersysteem. Het smeersysteem levert automatisch de juiste hoeveelheid olie aan het zwaard en de ketting. Als de motorsnelheid toeneemt neemt ook de oliestroom naar het zwaard toe.
Pas het automatische kettingsmeersysteem nooit aan zonder de motor uit te zetten.
Het kettingsmeersysteem is ingesteld op medium olietoevoer door het fabriek. De olietoevoer kan aangepast worden indien nodig.
Om de olietoevoer aan te passen, dient u de aanpasknop
onder aan de zijkant te draaien (19)
Draait u in wijzerszin wordt de toevoer verminderd terwijl
het draaien in tegenwijzerszin de toevoer vermeerderd.
9.9 Algemene zaaginstructies
9.9.1 Vellen
Vellen is de term voor het afzagen van een boom. Kleine bomen met een diameter tot 6-7 inch (15-18 cm) worden meestal met één zaagsnede afgezaagd. Voor grotere bomen gebruikt men een kerf. De kerfsneden bepalen de richting waarin de boom zal vallen.
Vellen van een boom:
Waarschuwing: voor er met het zagen word begonnen moet er een vluchtpad (A) worden gepland en indien nodig worden vrijgemaakt. Het vluchtpad moet naar achter lopen en diagonaal op de verwachte vallijn staan zoals getoond in fig. 11a
19
POW64115 NL
Copyright © 2011 VARO Page | 17 www.varo.com
fig 11a
Opgelet: bij het vellen van een boom op een hellend vlak moet de gebruiker van de kettingzaag steeds aan de bovenkant van de helling staan omdat de kans groot is dat de boom na het vellen gaat rollen.
Nota: de richting van het vallen (B) wordt bepaald door de kerfsnede. Bekijk de plaats van de grotere takken en de natuurlijke helling van de boom om te bepalen in welke richting hij zal vallen; doe dit vóór dat er enige zaagsnede wordt gemaakt.
Waarschuwing: zaag een boom niet om bij hevige of veranderlijke wind of wanneer er gevaar is voor eigendommen. Consulteer een boomkenner. Zaag een boom niet om als er kans bestaat dat er leidingen van nutsvoorzieningen zullen geraakt worden; verwittig het bedrijf van deze nutsvoorzieningen vóór het zagen.
Algemene richtlijnen voor het vellen van bomen:
Normaal gezien bestaat het vellen uit 2 hoofdbewerkingen: het maken van de kerfsnede (C) en het maken van de velsnede. Begin met het zagen van de bovenste kerfsnede (C) aan de kant van de boom die overeenkomt met de valrichting (E). Let erop dat u de onderste snede niet te diep in de stam maakt. De kerf (C) moet diep genoeg zijn om een scharnierpunt (F) te creëren met voldoende breedte en sterkte. De kerf moet breed genoeg zijn om tijdens het vallen van de boom zolang mogelijk de richting te bepalen.
fig 11b
Waarschuwing: Loop nooit vóór een boom die gekerfd is. Maak de velsnede (D) vanaf de andere kant van de boom en 1.5-2 inch (3-5cm) boven de onderkant van de kerf (C).
Zaag nooit volledig door de stam. Laat altijd een scharnier. De scharnier leidt de boom. Als de boom volledig wordt doorgezaagd is er geen controle over de valrichting meer. Drijf een spie of een hefboom in de snede vóór de boom instabiel wordt en begint te bewegen. Dit voorkomt dat het zwaard geblokkeerd raakt in de velsnede als u de valrichting verkeerd hebt ingeschat. Let erop dat er geen omstaanders in de omgeving zijn gekomen van de vallende boom vóór u hem omver duwt.
Waarschuwing: Controleer vóór het maken van de laatste snede altijd nog eens de omgeving op omstaanders, dieren of obstakels.
POW64115 NL
Copyright © 2011 VARO Page | 18 www.varo.com
Velsnede:
fig
11c
Gebruik houten of plastic spieën (B) om te
vermijden dat het zwaard of de ketting (h) in de snede vast komt te zitten. Spieën controleren mee de valrichting. (fig. 11c).
fig
11d
Wanneer de diameter van het te zagen hout groter is dan
de zwaardlengte maak dan 2 sneden zoals getoond.(fig. 11d).
Waarschuwing: als de velsnede dicht bij het scharnierpunt komt zou de boom moeten beginnen vallen. Als de boom begint te vallen verwijder dan de zaag uit de snede, zet de motor uit, zet de kettingzaag neer en verlaat het gebied langs het vluchtpad. (fig. 11a).
9.9.2 Onttakken
fig 12
Het onttakken van een boom is het verwijderen van de takken van een omgevallen boom. Verwijder de ondersteunende takken niet totdat de stam in stukken verzaagd is. (Fig. 12). Takken onder spanning moeten van onder naar boven worden afgezaagd om te vermijden dat de zaag klem komt te zitten.
WAARSCHUWING: Zaag nooit boomtakken af als u op een boomstam staat.
9.9.3 Afkorten
Afkorten is het verzagen van een gevallen stam in lengtes. Zorg dat u een stabiele voetpositie hebt en dat u opwaarts de helling staat bij het verzagen op een hellend vlak. Indien mogelijk zou de stam moeten ondersteund worden zodat het stuk dat wordt afgezaagd niet op de grond rust. Als de stam aan beide kanten ondersteund wordt moet u in het midden zagen; maak een neerwaartse zaagsnede tot halfweg de stam en maak dan een snede langs de onderkant. Dit voorkomt dat de boomstam het zwaard en de ketting vastklemt. Let erop dat de ketting niet in de grond zaagt tijdens het afkorten omdat dit de ketting snel stomp maakt. Sta altijd bergopwaarts bij het afkorten op een hellend vlak.
fig 13a
Stam ondersteund over de volledige lengte: zaag
vanaf de bovenkant; zorg ervoor dat u niet in de grond zaagt. (fig. 13a).
POW64115 NL
Copyright © 2011 VARO Page | 19 www.varo.com
fig
13b
Stam aan 1 kant ondersteund: snij eerst vanaf de
onderkant tot 1/3 van de diameter om splintering te voorkomen. Maak dan vanaf de bovenkant een snede die uitkomt in de eerste om versplinteren en vastklemmen te vermijden. (fig. 13b).
fig 13c
Stam aan beide kanten ondersteund: zaag eerst
langs de bovenkant tot 1/3 van de diameter om versplintering te voorkomen en zaag dan langs de onderkant naar de eerste snede om vastklemmen te voorkomen.(fig. 13c).
Nota: de beste manier om een stam op zijn plaats te houden tijdens het afkorten is het gebruik van een bok. Wanneer dit niet mogelijk is moet de stam opgehoogd worden en ondersteund worden door de stompjes van de takken of door stukjes boomstam. Zorg ervoor dat de te verzagen stam stevig is ondersteund.
9.9.4 Afkorten met een bok
fig 14
Voor uw persoonlijke veiligheid en voor het zaaggemak is een correcte houding voor vertikaal afkorten essentieel. (fig. 14). Vertikaal afkorten: Hou de zaag stevig vast met beide handen en
hou de zaag rechts van uw lichaam tijdens het zagen.
Hou de linkerarm zo gestrekt mogelijk. Verdeel uw gewicht over beide voeten.
Opgelet: let er tijdens het zagen op dat de ketting en het zwaard goed worden gesmeerd.
10 ONDERHOUDSINSTRUCTIES
Alle onderhoud aan de kettingzaag dat niet in de lijst van onderhoudsinstructies in uw handleiding staat moet uitgevoerd worden door een vakman.
10.1 Preventief onderhoud
Een goed preventief onderhoudsprogramma bestaande uit inspectie en onderhoud zal de levensduur van uw kettingzaag verlengen en de prestaties verbeteren. Deze checklist voor het onderhoud is een gids voor een dergelijk programma. Reiniging, afregeling en het vervangen van onderdelen kan onder bepaalde omstandigheden vaker nodig zijn dan aangeduid.
Checklist onderhoud
Elk gebruik
Werkingsuren
Onderdeel
Actie 10
20
Schroeven/bouten/moeren
Controleer/zet vast
V
Luchtfilter
Reinig of vervang
V
Benzinefilter/oliefilter
Vervang
V
Bougie
Reinig/stel bij/vervang
V
Benzineleidingen Controller
V
Vervang indien nodig
POW64115 NL
Copyright © 2011 VARO Page | 20 www.varo.com
Onderdelen kettingrem Controleer
V
Vervang indien nodig
POW64115 NL
Copyright © 2011 VARO Page | 21 www.varo.com
10.2 Winteronderhoud
België: Deze machine vereist een jaarlijks winteronderhoud. Dit maakt geen deel uit van de garantie. 2Q]HVHUYLFHGLHQVWNDQGLWRQGHUKRXGYRRUXYHU]RUJHQYRRU¼WUDQVSRUWNRVWHQLQEHJUHSHQ Na ontvangst van uw betaling regelt onze servicedienst de ophaling. Neem voor dit onderhoud eerst contact op met onze servicecenter. U kunt hen bereiken op:
Joseph Van Instraat 9 2500 LIER Tel.: 03/292 92 70
Alle andere landen: Uw kettingzaag heeft een winteronderhoud nodig. Neem hiervoor contact op met uw dichtsbijzijde dealer. Het winteronderhoud omvat het volgende:
Vervangen van de bougie Slijpen van de ketting Reiniging (en, indien nodig, vervanging) van het luchtfilter Reiniging van het zwaard Controle van de oliepomp Grondige reiniging Fijnregeling en test
10.3 Luchtfilter
Opgelet: gebruik de zaag nooit zonder luchtfilter. Vuil en stof zal in de motor worden gezogen en hem beschadigen. Hou het luchtfilter proper!
Om het luchtfilter te reinigen:
fig 15a
Verwijder de knop (A) die het deksel van
het luchtfilter op zijn plaats houdt, verwijder het deksel (B) door de dekselschroef los te maken. Het deksel is nu afneembaar. (fig. 15a)
fig 15b
Haal het luchtfilter uit de luchtdoos (fig.
15b).
Reinig het luchtfilter met perslucht. Bij
sterke vervuiling, was het filter in een proper warm sopje. Spoel uit in zuiver koud water. Laat volledig aan de lucht drogen.
POW64115 NL
Copyright © 2011 VARO Page | 22 www.varo.com

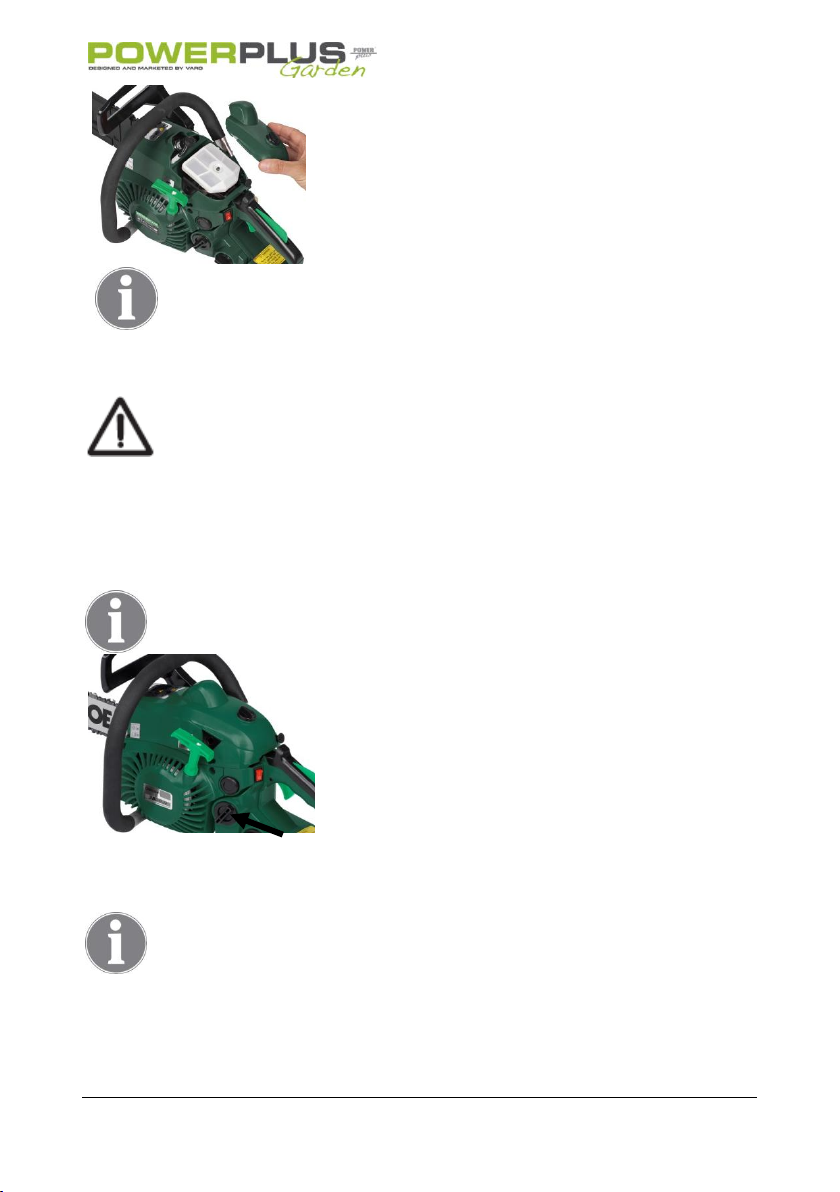

Nota: het is aangeraden om een voorraadje reservefilters aan te leggen.
Plaats het luchtfilter. Plaats het motor/luchtfilterdeksel. Draai de bevestigingsknop van het
deksel stevig aan.
Waarschuwing: Voer nooit onderhoudswerkzaamheden uit wanneer de motor heet is om te vermijden dat u uw vingers of hand verbrandt.
10.4 Benzinefilter
Verwijder de benzinedop Buig een haakje aan het uiteinde van een zachte draad. Steek het in de opening van de benzinetank en zoek de benzineleiding. Trek de
benzineleiding voorzichtig naar de opening tot u er met uw vingers bij kunt.
Nota: trek de benzineleiding niet volledig uit de tank.
fig 16
Haal het filter uit de tank. (fig. 16). Trek het filter met een draaibeweging los.
Werp het filter weg.
Plaats een nieuw filter. Steek het uiteinde van
het filter in de opening van de benzinetank. Let erop dat het filter zich in de onderste hoek van de tank bevindt. Gebruik indien nodig een lange schroevendraaier om te helpen bij het plaatsen van het filter.
Vul de tank met een vers benzine/olie mengsel. Zie het onderdeel benzine en smering.
Plaats de benzinedop.
10.5 Bougie
Nota: voor een efficiënt werkende motor moet de bougie proper worden gehouden en moet de vonkopening juist zijn.
fig 18a
Duw de STOP schakelaar naar beneden. Verwijder de knop (A) die het luchtfilter op zijn
plaats houdt, verwijder het bovendeksel (B) door de schroef van het deksel los te maken. Het deksel kan nu afgenomen worden. (Fig. 18A))
POW64115 NL
Copyright © 2011 VARO Page | 23 www.varo.com
fig 18b
Verwijder de connector (C) van de bougie (D)
door al draaiend te trekken (Fig. 18B).
Verwijder de bougie met een bougiesleutel. GEBRUIK GEEN ANDER GEREEDSCHAP
&RQWUROHHUGHRSHQLQJWXVVHQGHHOHNWURGHVPHWHHQGLNWHPDDWHQVWHOGHRSHQLQJRS´
(.635 mm) indien nodig.
Monteer een nieuwe bougie
Nota: er moet een weerstandsbougie gebruikt worden ter vervanging.
Nota: dit vonkontstekingsysteem voldoet aan alle regels voor interferentie veroorzakende machines.
11 REINIGING EN ONDERHOUD
11.1 Smering van het neustandwiel:
Opgelet: het neustandwiel van uw nieuwe zaag werd in de fabriek reeds gesmeerd. Het niet voldoende smeren zoals hieronder wordt beschreven zal leiden tot slechte prestaties en breuk waardoor de fabrieksgarantie vervalt.
Het wordt aanbevolen om het neustandwiel na elke 25 gebruiksuren of 1 keer per week te smeren afhankelijk van wat eerst komt. Reinig altijd grondig het neustandwiel van het zwaard vooraleer het te smeren.
Smeergereedschappen:
Het smeerpistool (optioneel) wordt aanbevolen om vet aan te brengen aan het neustandwiel van het zwaard. Het smeerpistool is uitgerust met een olienaald wat nodig is om op een efficiënte manier vet op het neustandwiel aan te brengen.
Om het neustandwiel te smeren:
Waarschuwing: Draag sterke werkhandschoenen bij het werken aan het zwaard en de ketting.
Duw de stop schakelaar naar beneden
Nota: het is niet nodig om de zaagketting te verwijderen voor het smeren van het neustandwiel van het zwaard. Smering kan gebeuren op de werkplaats.
POW64115 NL
Copyright © 2011 VARO Page | 24 www.varo.com
3. Reinig het neustandwiel van het zwaard.
fig 20
Gebruik het smeerpistool (optioneel), steek de
naald in het smeergat en injecteer vet tot het aan de buitenkant van het neustandwiel tevoorschijn komt. (fig. 20).
Draai aan de zaag met de hand. Herhaal de
smeerprocedure tot het gehele neustandwiel is gesmeerd.
11.2 Onderhoud van het zwaard
De meeste zwaardproblemen kunnen in de meeste gevallen voorkomen worden door de kettingzaag goed te onderhouden. Onvoldoende smering en het gebruik van de zaag met een te strakke ketting zal bijdragen aan een snelle slijtage van het zwaard. Om de slijtage van het zwaard te minimaliseren worden volgende onderhoudshandelingen aanbevolen.
Waarschuwing: Draag altijd werkhandschoenen tijdens onderhoudswerkzaamheden. Voer geen onderhoud uit als de motor heet is.
11.3 Slijpen van de ketting:
Aan de onervaren gebruiker van de zaag raden wij aan de zaagketting te laten slijpen door het dichtstbijzijnde service center. Als u echter zelf uw zaag wil slijpen dan kunt u speciale gereedschappen kopen bij uw service center. Voor het slijpen van de ketting zijn er speciale gereedschappen nodig die ervoor zorgen dat de tanden onder de juiste hoek en op de juiste dikte worden geslepen. We raden aan de onvervaren gebruiker van de zaag aan om de zaagketting te laten slijpen door het dichtstbijzijnde service center. Aan gebruikers zonder ervaring raden wij aan om de ketting te laten slijpen voor een erkend service center.
Waarschuwing: Bij een fout geslepen ketting kan er een groter gevaar op terugslag ontstaan.
Gebruik om de zaag te slijpen volgende gereedschappen:
ronde kettingvijl vijlgeleider schuifpasser om de ketting te meten
Deze gereedschappen kunnen worden gekocht in speciaalzaken. Gebruik een scherpe ketting om goed gevormde zaagseldeeltjes te bekomen. Als er
houtpoeder ontstaat dan moet de ketting worden geslepen.
Waarschuwing: Alle snijtanden moeten even lang lijken. Verschillende lengtes van tanden leiden tot slecht lopen van de ketting of tot kettingbreuk.
De minimum tandlengte moet 4 mm bedragen. Als ze korter is verwijder dan de ketting. De hoek waaronder de tanden staan moet behouden blijven. Maak 2 tot 3 trekken met de vijl van binnen naar buiten als basismethode om de ketting te
slijpen.
Waarschuwing: Laat nadat u zelf 3 tot 4 slijpbeurten hebt uitgevoerd de ketting slijpen in een erkend service center. Zij zullen ook de diepteaanslag scherpen die zorgt voor de afstand.
Slijpen van de ketting
POW64115 NL
Copyright © 2011 VARO Page | 25 www.varo.com
De afstand van de ketting (fig. 21) is afhankelijk van het model.
POW64115
Afstand
PP´
Dikte
1.27 PP´
Slijp de ketting met een ronde vijl gebruik werkhandschoenen. Slijp de snijtanden altijd met bewegingen naar de buitenkant (fig. 22) rekening houdend met de waardes getoond in fig. 21. Na het slijpen moeten alle snijtanden dezelfde breedte en lengte hebben.
fig 21
fig 22
Waarschuwing: Een scherpe ketting produceert goedgevormd zaagsel. Wanneer uw ketting zagemeel produceert is het tijd om ze te slijpen.
fig 23
Na iedere 3-4 keer slijpen moet u ook de hoogte van de diepteaanslagjes controleren en, indien nodig, ze verlagen met behulp van een platte vijl en een optioneel verkrijgbare mal en dan de voorste hoek afronden. (fig. 23)
Waarschuwing: correct afregelen van de diepteaanslag is even belangrijk als correct slijpen van de ketting.
11.4 Zwaard
Het zwaard moet om de 8 werkuren omgekeerd worden om gelijkmatige slijtage te bekomen. Hou de gleuf in het zwaard proper met een gleufreiniger (optioneel).(fig. 24) controleer de rails van het zwaard regelmatig op slijtage.
fig 24
Waarschuwing: Monteer nooit een nieuwe ketting op een versleten neustandwiel of een zelfuitlijnende ring.
Zwaardslijtage ± draai het zwaard regelmatig om (bv na elke 5 werkuren) om een gelijkmatige slijtage van boven en onderkant te verzekeren. Oiliekanalen ± oliekanalen op het zwaard moeten gereinigd worden om een correcte smering van het zwaard en de ketting tijdens het gebruik te verzekeren.
POW64115 NL
Copyright © 2011 VARO Page | 26 www.varo.com
Nota: de toestand van de oliekanalen kan makkelijk worden gecontroleerd. Als de kanalen proper zijn geeft de ketting enkele seconden na het starten van de zaag een kleine olienevel. Uw zaag is uitgerust met een automatisch smeersysteem.
11.5 Kettingonderhoud
Kettingspanning:
Controleer regelmatig de kettingspanning en stel zo vaak als nodig bij om de ketting strak op het zwaard te laten passen maar ze ook los genoeg te houden om met de hand te kunnen ronddraaien.
Het inlopen van een nieuwe zaagketting
Bij een nieuwe zaagketting en bij een nieuw zwaard moet na elke 5 sneden de kettingspanning worden bijgesteld. Dit is normaal tijdens de inloopperiode; het interval tusse n latere bijregelingen zal snel langer worden.
Waarschuwing: Laat nooit meer dan 3 schakels verwijderen van de ketting. Dit kan het neustandwiel beschadigen.
Kettingsmering:
Zorg er altijd voor dat het automatisch smeersysteem correct werkt. Hou de olietank goed gevuld met ketting, zwaard en tandwielolie van hoge kwaliteit. Voldoende smering van het zwaard en de ketting tijdens zaagwerkzaamheden is noodzakelijk om de wrijving op het zwaard te minimaliseren. Laat de olie voor het zwaard en de ketting nooit uitdrogen. Het gebruik van een droge zaag of een met te weinig olie zal de zaagprestaties verminderen, de levensduur van de zaagketting verminderen, de zaagketting sneller stomp maken en leiden tot een snelle slijtage van het zwaard door oververhitting. Een gebrek aan olie is te herkennen aan rook of verkleuring van het zwaard.
POW64115 NL
Copyright © 2011 VARO Page | 27 www.varo.com
12 TECHNISCHE GEGEVENS
Model
POW64115
Cilinderinhoud
37.2 CC
Max. Aandrijfvermogen as/rem
1.2 kW
Bladlengte
405 mm
Snijlengte van het zwaard
´
Tandafstand
9.525mm (3/8")
Tanddikte
1.27mm (0.05")
Stationair toerent al (max)
3000 tpm
Aanbevolen max. Toerental met zaag gemonteerd
10000 tpm
Inhoud benzinetank
310 ml
Anti trilling
Ja
Aandrijftandwiel
6 tanden
Inhoud olietank
210 ml
Kettingrem
Ja
Geluidsdruk op oorniveau
100 dB(A)
Geluidsvermogenniveau
110 dB(A)
Trillingsniveau (max.)
8 m/s²
OPGELET! De geluidsdruk kan de 85 dB(A) overschrijden, in dat geval moet er gehoorbescherming worden gedragen.
13 BEWARING VAN EEN KETTINGZAAG
Opgelet: bewaar een kettingzaag nooit langer dan 30 dagen zonder de volgende handelingen
uit te voeren. Het opbergen van een kettingzaag voor meer dan 30 dagen vergt opbergonderhoud. Indien de bewaarinstructies niet worden opgevolgd zal de achtergebleven brandstof in de carburator gomachtige afzettingen veroorzaken. Dit kan leiden tot moeilijk starten en dure herstellingen.
1. Verwijder langzaam de benzinedop om eventuele druk uit de tank te laten. Maak voorzichtig de benzinetank leeg.
fig 19
Start de motor en laat hem draaien tot hij stopt om
de brandstof uit de carburator te verwijderen.
Laat de motor afkoelen (ongeveer 5 minuten) Verwijder de bougie met een bougiesleutel. Giet 1 theelepel zuivere 2-takt olie in de
verbrandingskamer. Trek een aantal keer langzaam aan het startkoord om de interne componenten van een laagje olie te voorzien. Plaats de bougie terug. (fig.19)
Nota: bewaar het toestel op een droge plaats en uit de buurt van mogelijke ontstekingsbronnen zoals vuren, gasboilers, gasdrogers enz.
POW64115 NL
Copyright © 2011 VARO Page | 28 www.varo.com
Een toestel terug in gebruik nemen
1. Verwijder de bougie
2. Trek krachtig aan het startkoord om overtollige olie uit de verbrandingskamer te verwijderen.
3. Reinig de bougie en stel de vonkopening in of installeer een nieuwe bougie met correcte vonkopening.
4. Maak het toestel klaar voor gebruik.
5. Vul de tank met een juist benzine/oliemengsel. Zie het onderdeel benzine en smering.
14 PROBLEEMOPLOSSING
PROBLEEM
MOGELIJKE OORZAAK
OPLOSSING
Toestel start niet of wil niet draaien.
Verkeerde starthandelingen Slechte instelling van de carburatorverhoudingen. Vuile bougie. Lege benzinetank. Benzine voorpomp was niet voldoende aantal keren ingeduwd.
Volg de instructies in de gebruiksaanwijzing. Laat de carburator afregelen door een bevoegd servicecenter. Reinig de bougie, stel de vonkopening in of vervang ze. Vul de benzinetank met een geschikt benzinemengsel.
Toestel start maar heeft geen kracht.
Benzinefilter verstopt. Foute stand chokehendel Vervuild vonkenvangerscherm Vervuild luchtfilter Slechte instelling van de carburatorverhoudingen
Vervang het benzinefilter Plaats de hendel in de run-stand Vervang het vonkenvangerscherm Verwijder, reinig en plaats het filter terug. Laat de carburator afregelen door een bevoegd servicecenter.
Motor aarzelt
Slechte instelling van de carburatorverhoudingen. Verstopt luchtfilter Oud of slecht benzinemengsel
Laat de carburator afregelen door een bevoegd servicecenter. Vervang of reinig het luchtfilter. Maak de benzinetank leeg/vul met een nieuw mengsel.
Geen kracht bij belasting
Slechte instelling van de carburatorverhoudingen. Oud of slecht benzinemengsel. Verstopt luchtfilter. Vervuilde bougie.
Laat de carburator afregelen door een bevoegd servicecenter. Maak de benzinetank leeg (zie bewaring)/vul nieuwe verse benzine toe. Vervang of reinig het luchtfilter. Vervang of reinig de bougie.
Draait onregelmatig
Foute vonkopening Verstopte vonkenvanger Vervuild luchtfilter
Reinig de bougie of stel vonkopening bij. Reinig of vervang de vonkenvanger. Reinig of vervang het luchtfilter.
Overdreven rook
Slechte instelling van de carburatorverhoudingen. Fout benzinemengsel
Laat de carburator afregelen door een bevoegd servicecenter. Gebruik een goed benzinemengsel (25:1 mengverhouding).
15 GARANTIE
Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een
periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.
Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte
onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
POW64115 NL
Copyright © 2011 VARO Page | 29 www.varo.com
Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders,
defecte onderdelen onderhevig aan normale slijtage zoals onder meer lagers, borstels, NDEHOVVWHNNHUV« Ook accessoires zoals boren, boorbits, zaagbladen enz., vallen niet onder de garantie.
Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die
voortvloeien uit onjuist gebruik.
Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is
van onjuist gebruik van het toestel.
Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus
gereedschappen.
Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90. Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders
overeengekomen werd.
Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het
toestel het gevolg is van nalatig onderhoud of overbelasting.
Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige
stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging
van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor
eigendom van Varo NV.
We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop
niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum. Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een
aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.
16 MILIEU
Als uw machine na verloop van tijd aan vervanging toe is, geef het dan niet met het huisvuil mee, maar zorg voor een milieuvriendelijke verwerking.
POW64115 NL
Copyright © 2011 VARO Page | 30 www.varo.com
17 CONFORMITEITSVERKLARING
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,
Product : Kettingzaag op benzine 37.2&&´ Handelsmerk : POWERplus Model : POW64115
voldoet aan de Essentiële Eisen en andere van toepassing zijnde voorschriften van de Europese Richtlijnen, gebaseerd op de toepassing van de geharmoniseerde Europese normen. Elke niet toegelaten modificatie van het apparaat maakt deze verklaring nietig.
Europese richtlijnen (inclusief hun wijzigingen, indien van toepassing):
2004/108/EG De Richtlijn Elektromagnetische Compatibiliteit 2006/42/EG De Machinerichtlijn 2000/14/EG Richtlijn geluidsemissie voor materieel voor gebruik buitenshuis Annex V LwA = 107dB(A) / 110dB 97/68/EG Emissierichtlijn voor niet voor de weg bestemde mobiele machines Engine Class = SH2 / EDP = 50h Testing Authority VCA Bristol
Europese geharmoniseerde normen en hun wijzigingen:
EN ISO11681-1 : 2008 EN ISO14982 : 2009
Ondergetekende handelt in opdracht en in onmiddellijke vertegenwoordiging van het bedrijfsmanagement,
Philippe Vankerkhove Certificatiemanager Datum : 09/03/2011
POW64115 DE
Copyright © 2011 VARO Page | 1 www.varo.com
1! ANWENDUNG ................................................................................. 3!
2! BESCHREIBUNG DER TEILE (FIG A) ........................................... 3!
3! VERZEICHNIS DES VERPACKUNGSINHALTS ........................... 4!
4! SYMBOLE ....................................................................................... 4!
5! ALLGEMEINE SICHERHEITSHINWEISE ...................................... 5!
6! VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN ................... 6!
7! ZUSAMMENBAU ............................................................................ 7!
7.1! Werkzeug für den Zusammenbau ......................................................................... 7!
7.2! Voraussetzungen für den Zusammenbau ............................................................ 7!
7.3! Anbringen der Leitschiene/Sägekette/Kupplungsabdeckung ............................ 8!
7.3.1! Anbringen der Leit- oder Führungsschiene .............................................................. 8!
7.3.2! Anbringen der Sägekette ......................................................................................... 9!
7.3.3! Einstellen der Kettenspannung ................................................................................ 9!
7.3.4! Einstellen Der Sägekette: ........................................................................................ 9!
7.3.5! Mechanischer Test der Kettenbremse.................................................................... 10!
7.3.6! Prüfen der Kettenbremse ....................................................................................... 11!
8! KRAFTSTOFF UND ÖL ................................................................ 11!
8.1! Kraftstoff .............................................................................................................. 11!
8.2! Kraftstoffmischung .............................................................................................. 11!
8.2.1! Kraftstoff und Ölen ................................................................................................. 12!
8.2.2! Tabelle für Kraftstoffmischung ............................................................................... 12!
8.2.3! Empfohlene Kraftstoffe .......................................................................................... 12!
8.2.4! Ölen der Kette und des Lagers .............................................................................. 12!
9! BEDIENUNG ................................................................................. 12!
9.1! Prüfungen vor dem Anlassen des Motors .......................................................... 12!
9.2! Kaltstart ................................................................................................................ 13!
9.3! Warmstart ............................................................................................................. 14!
9.4! Wenn der Motor mit Kraftstoff übersättigt ist .................................................... 15!
9.5! Anhalten Des Motors ........................................................................................... 15!
9.6! Betriebstest der Kettenbremse ........................................................................... 15!
9.7! Ölen der Sägekette / Führungsschiene .............................................................. 16!
POW64115 DE
Copyright © 2011 VARO Page | 2 www.varo.com
9.8! Automatisches Ölungssystem ............................................................................ 16!
9.9! Allgemeine Anleitungen Zum Schneiden ........................................................... 17!
9.9.1! Fällen .................................................................................................................... 17!
9.9.2! Entfernen Von Zweigen ......................................................................................... 18!
9.9.3! Zuschneiden Der Länge ......................................................................................... 19!
9.9.4! Zuschneiden Der Länge Auf Dem Sägebock ......................................................... 19!
10! WARTUNG .................................................................................... 20!
10.1! Vorbeugende Wartung ........................................................................................ 20!
10.2! Winterwartung ..................................................................................................... 20!
10.3! Luftfilter ................................................................................................................ 20!
10.4! Treibstoff-Filter .................................................................................................... 21!
10.5! Zündkerze............................................................................................................. 21!
11! REINIGUNG UND WARTUNG ...................................................... 22!
11.1! Zähnung der Leitschiene ölen: ........................................................................... 22!
11.2! Wartung Der Leitschiene:.................................................................................... 23!
11.3! Schärfen Der Kette: ............................................................................................. 23!
11.4! Leitschiene ........................................................................................................... 24!
11.5! Wartung Der Kette ............................................................................................... 25!
12! TECHNISCHE DATEN .................................................................. 26!
13! VERSTAUEN DER KETTENSÄGE .............................................. 26!
14! FEHLERSUCHE ............................................................................ 27!
15! GARANTIE .................................................................................... 27!
16! UMWELT ....................................................................................... 28!
17! DECLARATION OF CONFORMITY ............................................. 29!
POW64115 DE
Copyright © 2011 VARO Page | 3 www.varo.com
BENZIN KETTENSÄGE 37.2&&´ POW64115
1 ANWENDUNG
Diese Modelle sind für den gelegentlichen Einsatz durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und sie dienen für alle allgemeine Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen des Bedieners zu Kreislaufstörungen kommen.
WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei.
2 BESCHREIBUNG DER TEILE (FIG A)
1. Sägekette
2. Leitschiene oder Führungsschiene
3. Kettenbremshebel/ vorderer Handschutz
4. Vorderer Griff
5. Hauptgriff
6. Aus-Schalter
7. Schutzschalter
8. Hinterer Griff /Start- Fußeinschub
9. Deckel des Öltanks
10. Deckel des Kraftstofftanks
11. Abdeckung des Sägeblatts
12. Prelldorn
13. Schienenbefestigungsmutter
14. Luftfilter-Abdeckung
15. Choke-Hebel
16. Kettenspannschraube
17. Kettenfänger
18. Gas-/ Regelhebel
19. Einstellschraube Ölzufuhr
20. Einspritzer
SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Rückschläge oder deren Wirkung abzufangen.
KETTENBREMSE ist eine Sicherheitsfunktion zur Verringerung der Verletzungsgefahr aufgrund von Rückschlägen, indem eine laufende Säge in Millisekunden angehalten wird. Die Bremse wird mit dem Kettenbremshebel aktiviert.
Der AUS-SCHALTER schaltet die Maschine sofort nach seiner Betätigung aus. Um den Motor anzulassen oder neu zu starten, muss der Aus-Schalter auf ON (EIN) stehen.
Der SCHUTZSCHALTER beugt einer unbeabsichtigten Motorbeschleunigung vor. Der Gashebel kann erst betätigt werden, nachdem der Schutzhebel gedrückt wurde.
Der KETTENBREMSHEBEL/ HANDSCHUTZ schützt die linke Hand des Benutzers, sollte sie bei laufender Säge vom vorderen Griff abrutschen.
Der KETTENFÄNGER verringert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder abrutschen. Der Kettenfänger soll eine um sich schlagende Kette auffangen.
WICHTIGER HINWEIS! Machen Sie sich mit der Säge und ihren Teilen vertraut
POW64115 DE
Copyright © 2011 VARO Page | 4 www.varo.com
ACHTUNG Schützen Sie sich vor Rückschlägen. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen fest. Lesen und befolgen Sie zu Ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Kettensäge in Betrieb nehmen. Eine Nicht bestimmungsgemäße Verwendung kann schwere Verletzungen verursachen.
ACHTUNG ! Bei der Arbeit mit treibstoffbetriebenen Geräten müssen immer
die nachstehenden Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu verringern.
3 VERZEICHNIS DES VERPACKUNGSINHALTS
Entfernen Sie das Verpackungsmaterial. Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf
Transportschäden.
Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
Danach entsorgen Sie sie bitte umweltgerecht.
WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!
1x Benzin Kettensäge 37.2ccm± ³ 1 x Gebrauchsanweisung 1 x Kette 1 x Sägeblatt (Kettenführung) 1 x Schutzhülle für Sägeblatt 1 x Flasche für 2-Takt-Mischöl 1 x Schlüssel (Ring-Maulschlüssel-Schraubenzieher)
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
4 SYMBOLE
In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:
Das Tragen einer Ohrenschutzes wird empfohlen.
Das Tragen einer Schutzbrille wird empfohlen
Schutzhandschuhe tragen
Bei Staubentwicklung : Atem­Schutzmaske tragen
Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeuges.
Übereinstimmung mit den jeweils maßgeblichen EU­Sicherheitsrichtlinien
Vor Gebrauch Bedienungsanleitung lesen
Das Tragen von Arbeitsschuhen wird empfohlen.
POW64115 DE
Copyright © 2011 VARO Page | 5 www.varo.com
5 ALLGEMEINE SICHERHEITSHINWEISE
Arbeiten Sie mit der Säge NICHT einhändig! Andernfalls besteht die Gefahr, dass Bediener,
Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.
Arbeiten Sie mit der Säge NICHT, wenn Sie müde oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten sind.
Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, hochfeste Schutzhandschuhe,
Schutzbrille, Ohrenschützer und einen Kopfschutz.
Seien Sie vorsichtig im Umgang mit Kraftstoff. Starten Sie die Säge im Abstand von
mindestens 3 m von der Stelle des Betankens, um Feuer zu vermeiden.
Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen
Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.
Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren
Stand haben und einen Rückzugsweg vom fallenden Baum eingeplant haben.
Wenn der Motor läuft, müssen alle Körperteile von der Kettensäge wegweisen. Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände
berührt.
Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die
Kette sich hinten befinden, und der Auspuff von Ihrem Körper weg weist.
Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder
unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge angehalten hat, wenn der Betriebsauslöser freigegeben wird.
Schalten Sie den Motor aus, bevor Sie die Kettensäge absetzen. Seien Sie beim Schneiden kleiner Büsche und Pflanzen äußerst vorsichtig, denn das dünne
Astwerk kann sich in der Säge verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.
Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen
Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.
Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Kraftstoffgemisch
sind.
Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten. Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende
Ausbildung.
Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und
Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.
Bringen Sie vor dem Transport der Kettensäge die Schutzhülle für die Leitschiene an. Arbeiten Sie mit der Kettensäge NICHT neben oder in Gegenwart von entzündbaren
Flüssigkeiten oder Gasen, weder in Außen- noch in Innenräumen. Es besteht dabei Explosions- und/oder Brandgefahr.
Füllen Sie keinen Kraftstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft. NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden
Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.
Anfänger müssen sich von erfahrenen Bedienern im Umgang mit der Kettensäge und der
Schutzausrüstung unterweisen lassen, und sollten zu Anfang damit üben, auf einem Sägebock Holzklötze zu schneiden.
Versuchen Sie nicht, die Säge mit nur einer Hand zu halten. Sie können die entstehenden
Kräfte nicht kontrollieren und verlieren vielleicht die Kontrolle über die Säge, was ein Rutschen oder Springen des Schwertes und der Säge entlang der Äste oder des Holzes zur Folge haben kann.
Betreiben Sie die Kettensäge niemals in geschlossenen Räumen. Ihre Kettensäge erzeugt
giftige Abgase, welche möglicherweise unsichtbar und geruchlos sind, sobald der
POW64115 DE
Copyright © 2011 VARO Page | 6 www.varo.com
Verbrennungsmotor gestartet ist. Die Nutzung des Produktes kann Staub, Dunst und Dämpfe erzeugen, die Chemikalien enthalten, von denen man weiß, dass sie schwere Schaden verursachen können. Seien Sie sich immer der Gefährdung durch schädlichem Staub, Dunst und Dämpfe bewusst (wie z.B. Sägestaub oder Schmieröldampfe), und schützen Sie sich entsprechend.
Tragen Sie hochfeste Schutzhandschuhe, und halten Sie Ihre Hände warm. Die längere
Benutzung der Kettensäge setzt den Bediener Schwingungen aus, welche möglicherweise zu einem Weißfingersyndrom führen. Um das Risiko eines Weißfingersyndroms zu verringern, tragen Sie bitte hochfeste Schutzhandschuhe, und halten Ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms (weiße Finger durch mangelnde Durchblutung aufgrund von Vibrationen) auftritt, suchen Sie umgehend einen Arzt auf.
Rammen Sie den Krallenanschlag der Kettensäge direkt hinter den beabsichtigten
Anschlagspunkt, und lassen Sie die Säge sich um diesen Punkt drehen. Der Krallenanschlag rollt entgegen dem Stamm.
Lediglich die Kette, das Schwert und die Zündkerze dürfen vom Benutzer selbst
ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, in den Spezifikationen der Betriebsanleitung angegebene Material verwenden.
6 VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN
Ein Rückschlag kann auftreten, wenn die Nase oder Spitze der Leitschiene (am Sägeschwert) einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt bekommt, kann die Leitschiene blitzschnell nach oben und zurück zum Bediener schlagen. Klemmt die Kettensäge längs der Unterkante der Leitschiene, kann sie vom Bediener weg nach vorne gezogen werden. Klemmt die Kettensage längs der Oberkante der Leitschiene, kann sie schnell zurück zum Bediener schlagen. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen. Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment
verringern oder ganz ausschließen. Plötzlich eintretende Ereignisse tragen zu Unfällen bei.
Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte
Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.
Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die
Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.
Schneiden Sie mit hoher Motorgeschwindigkeit. Beugen Sie sich nicht zu weit nach vorn, und schneiden Sie nicht oberhalb Ihrer
Schulterhöhe.
Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers. Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind.
HINWEIS: Eine Low-Kick-Back-Kette erfüllt die Anforderungen an eine Kette, die für geringen Rückschlag ausgelegt ist.
POW64115 DE
Copyright © 2011 VARO Page | 7 www.varo.com
WARNHINWEIS! Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was schwere Verletzungen beim Bediener oder bei einer in der Nähe stehenden Person verursachen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensäge und die Hauptursache der meisten Unfälle.
Achten Sie auf:
Abb. 2a
Dreh-Rückschlag (Bild. 2a) A = Rückschlagweg B = Rückschlag-Reaktionszone
Abb. 2b
Stoß- (Klemmrückschlag) Und Zugreaktionen (Bild. 2b) A = Ziehen B = feste Gegenstände C = Stoßen
7 ZUSAMMENBAU
HINWEIS: Die nachstehend beschriebenen Vorgänge können je nach dem von Ihnen erworbenen Modell leicht abweichen.
7.1 Werkzeug für den Zusammenbau
Sie benötigen folgendes Werkzeug, um die Kettensäge zusammenzubauen:
Ring-/Maulschlüssel und Schraubenzieher (im Benutzerset enthalten). Hochfeste Schutzhandschuhe (Benutzer).
7.2 Voraussetzungen für den Zusammenbau
WARNHINWEIS! Starten Sie den Motor der Säge ERST, wenn die Säge fertig montiert ist.
Bei der neuen Kettensäge muss die Kette nachgestellt, der Kraftstofftank mit der richtigen Kraftstoffmischung aufgefüllt, und der Öltank mit Öl aufgefüllt werden, bevor die Säge in Betrieb genommen werden kann. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbesondere alle Sicherheitsmaßnahmen.
POW64115 DE
Copyright © 2011 VARO Page | 8 www.varo.com
Diese Bedienungsanleitung ist sowohl eine Anleitung als auch ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthält.
7.3 Anbringen der Leitschiene/Sägekette/Kupplungsabdeckung
WARNHINWEIS! Tragen Sie beim Umgang mit der Kette immer hochfeste Schutzhandschuhe.
7.3.1 Anbringen der Leit- oder Führungsschiene
Abb. 3a
Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINALSCHIENE mit Öldurchlass (A), siehe oben (Bild. 3a).
Abb. 3b
Stellen Sie sicher, dass der Kettenbremshebel
auf die Position ENTKUPPELT zurückgestellt ist (Bild. 3b).
Abb. 3c
Entfernen Sie die 2
Schienenbefestigungsmuttern (B). Lösen Sie die 2 Schrauben hinten an der Kupplungsabdeckung (C). Nehmen Sie die Abdeckung ab (Bild. 3c).
Abb. 3d
Legen Sie das gekerbte Ende der Leitschiene
über die 2 Schienenbolzen (F). Richten Sie die Schiene so aus, dass die JUSTIERANGEL in das Loch (G) in der Leitschiene passt (Bild. 3d).
POW64115 DE
Copyright © 2011 VARO Page | 9 www.varo.com
7.3.2 Anbringen der Sägekette
WARNHINWEIS! Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette immer hochfeste Schutzhandschuhe.
Abb. 4a
Breiten Sie die Kette in einer Schlaufe
aus, wobei die Schnittkanten (A) IM UHRZEIGERSINN (Abb. 4a) angeordnet sind.
Abb. 4b
Schieben Sie die Kette um das Zahnrad (B)
hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen eingelegt sein müssen (Abb. 4b).
Führen Sie die Antriebsglieder in die Rille (D)
und um das Ende der Schiene ein (Abb. 4b).
HINWEIS: Die Sägekette kann am unteren Teil der Schiene etwas durchhängen. Dies ist normal.
Ziehen Sie die Leitschiene nach vorn, bis die Kette passend anliegt. Vergewissern Sie sich,
dass sich alle Kettenglieder in der Kettenschiene befinden.
Bringen Sie die Kupplungsabdeckung an, und befestigen Sie sie mit 2 Schrauben. Die
Kette darf dabei nicht von der Schiene herunterrutschen. Ziehen Sie die 2 Muttern handfest an, und folgen Sie den Anweisungen zum Einstellen der Spannung im Abschnitt EINSTELLEN DER KETTENSPANNUNG.
HINWEIS: Die Schienenbefestigungsmuttern werden bis jetzt nur handfest angezogen, da die Sägekette noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt EINSTELLEN DER KETTENSPANNUNG.
7.3.3 Einstellen der Kettenspannung
Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor dem Starten und zwischen allen Sägearbeiten überprüft werden. Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsgemäß einzustellen, können Sie bessere Schnitte ausführen und die Lebenszeit der Kette verlängert sich.
WARNHINWEIS! Tragen Sie bei allen Arbeiten an der Sägekette immer hochfeste Schutzhandschuhe.
7.3.4 Einstellen Der Sägekette:
Abb. 5
Halten Sie die Spitze der Leitschiene nach oben, und
drehen Sie die Kettenspannschraube (16) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist
POW64115 DE
Copyright © 2011 VARO Page | 10 www.varo.com
Nach dem Justieren, die Spitze der Schiene ist weiterhin oben, ziehen Sie die
Schienenbefestigungsmuttern fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich mit der behandschuhten Hand ganz herumziehen lässt.
HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder wenn sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor:
Lösen Sie die 2 Schienenbefestigungsmuttern, bis sie nur noch fingerfest sind. Lockern Sie
die Spannung durch langsames Drehen der Kettenspannschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück. Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, aber dennoch eng anliegt. Erhöhen Sie die Spannung, indem Sie die Kettenspannschraube IM UHRZEIGERSINN drehen.
Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganz oben, und
ziehen Sie die 2 Schienenbefestigungsmuttern wieder voll an.
Abb. 6
VORSICHT: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Ketten normal, und das Intervall künftiger Einstellungen wird dann länger.
VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zähne, die Schiene, die Kette und das Kurbelwellenlager schneller ab. Abb. 6 zeigt die richtige kalte Spannung (A) und warme Spannung (B), und sie dient als Anleitung für weitere Einstellungen der Sägekette (C).
7.3.5 Mechanischer Test der Kettenbremse
Die Kettensäge ist mit einer Kettenbremse versehen, die die Gefahr von Verletzungen auf Grund von Rückschlägen verringert. Die Bremse wird aktiviert, indem Druck auf den Bremshebel ausgeübt wird, und wenn, z.B. bei einem Rückschlag, die Hand des Bedieners auf den Hebel schlägt. Beim Aktivieren der Bremse hält die Kette abrupt an.
WARNHINWEIS! Die Kettenbremse hat zwar den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu verringern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prüfen Sie die Kettenbremse stets vor jedem Einsatz der Säge und regelmäßig zwischen den Arbeitsgängen.
POW64115 DE
Copyright © 2011 VARO Page | 11 www.varo.com
7.3.6 Prüfen der Kettenbremse
Abb. 7a
Die KETTENBREMSE ist AUSGEKOPPELT
(Kette kann sich bewegen), wenn der BREMSHEBEL ZURÜCKGEZOGEN UND EINGERASTET IST. Vergewissern Sie sich, dass die Verriegelung der Kettenbremse auf AUS/OFF gesetzt ist (Abb. 7a).
Abb. 7b
Die KETTENBREMSE ist EINGERASTET (Kette
bewegt sich nicht), wenn der Bremshebel vorgezogen und der Kettenbremsriegel auf EIN/ON gesetzt ist. Die Kette darf sich jetzt nicht bewegen können (Abb. 7b).
HINWEIS: Der Bremshebel muss in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der Hebel lässt sich nicht verschieben, dürfen Sie die Säge nicht benutzen. Bringen Sie sie sofort zur Reparatur in einem Fachbetrieb.
8 KRAFTSTOFF UND ÖL
8.1 Kraftstoff
Verwenden Sie für optimale Ergebnisse normalen, bleifreien Kraftstoff, der mit einem speziellen 2-Takt-Motoröl im Verhältnis 25:1 gemischt wird. Halten Sie sich an die Mischraten im Abschnitt TABELLE KRAFTSTOFFMISCHUNG.
WARNHINWEIS! Verwenden Sie für diese Säge nie reinen Kraftstoff ohne Misch öl. Der Motor wird hierdurch beschädigt, und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie keine Kraftstoffmischung, die länger als 90 Tage gelagert wurde.
WARNHINWEIS! Wenn ein 2-Takt-Motoröl, abweichend vom speziellen Öl verwendet wird, muss Super öl für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhältnis von 25:1 verwendet werden. Verwenden Sie kein 2­Takt-Öl mit einem Mischungsverhältnis von z.B. 100:1. Unzureichendes Ölen beschädigt den Motor, und Sie verlieren in diesem Fall den Garantieanspruch für den Motor.
8.2 Kraftstoffmischung
Mischen Sie den Kraftstoff mit dem 2-Takt-Motoröl in einem genormten Behälter. Entnehmen Sie das Mischungsverhältnis von Kraftstoff zu Öl der Mischtabelle. Schütteln Sie den Behälter, um alles sorgfältig zu mischen.
WARNHINWEIS! Unzureichendes Ölen macht Ihren Garantieanspruch für den Motor zunichte.
POW64115 DE
Copyright © 2011 VARO Page | 12 www.varo.com
8.2.1 Kraftstoff und Ölen
8.2.2 Tabelle für Kraftstoffmischung
Benzin Liter
1 2 3 4 5
2-Takt Öl ml
40
80
120
160
200
8.2.3 Empfohlene Kraftstoffe
Einigen herkömmlichen Benzinsorten sind Mischungen wie Alkohol- oder Ätherverbindungen beigemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft mit allen Benzinarten zufriedenstellend, auch mit sauerstoffangereicherten Benzinsorten.
8.2.4 Ölen der Kette und des Lagers
Jedes Mal, wenn Sie den Kraftstofftank auffüllen, müssen Sie den Kettenöltank nachfüllen. Wir empfehlen Ketten-, Schienen- und Zähnungsöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthält, und die Teilchenbildung auf Schiene und Kette verhindert.
9 BEDIENUNG
9.1 Prüfungen vor dem Anlassen des Motors
WARNHINWEIS! Starten oder bedienen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind.
Abb. 8
Füllen Sie den Kraftstofftank (A) mit der
richtigen Kraftstoffmischung auf.
Füllen Sie den Öltank (B) mit dem richtigen
Ketten- und Schienen öl auf.
25 : 1
POW64115 DE
Copyright © 2011 VARO Page | 13 www.varo.com
9.2 Kaltstart
Fig. 9a
Die Kettenbremse betätigen (den
Handschutzbügel nach vorn bewegen und einrasten lassen) (Abb. 9a).
Abb. 9b
Um die Säge anzulassen, drücken Sie den
Schalter (EIN/AUS-Schalter) auf EIN (I). (Bild. 9b)
Abb. 9c
Ziehen Sie die Starterklappe so weit heraus,
dass sie einrastet. (Bild 9c)
Einspritzer 3-5 Mal betätigen.
Abb. 9d
Die Säge auf einer festen, ebenen Fläche
abstellen. Die Säge gut mit dem Fuß, wie abgebildet, festhalten. Einige Male scharf an der Starterleine ziehen, bis die ersten Zündgeräusche zu hören sind. (Bild. 9d)
Abb. 9e
Den Choke-Hebel wieder einschieben (Fig. 9e)
POW64115 DE
Copyright © 2011 VARO Page | 14 www.varo.com
Abb. 9f
Kräftig an der Starterleine ziehen, bis der Motor
anspringt. (Abb. 9f)
Abb. 9g
Den Gashebel leicht nach unten drücken (Abb.
9g)
Abb. 9h
Den Bremshebel zurückziehen, um die
Kettenbremse zu lösen (Abb. 9h)
9.3 Warmstart
Abb. 9i
Die Kettenbremse betätigen (Abb. 9i)
Abb. 9j
Den Schalter (Ein/Aus) auf ON (EIN)(I) stellen
(Fig9j)
POW64115 DE
Copyright © 2011 VARO Page | 15 www.varo.com
Abb. 9k
Kräftig an der Starterleine ziehen, bis der Motor
anspringt (Abb. 9k)
Abb. 9l
Den Gashebel leicht nach unten drücken.
(Abb. 9i)
Abb. 9m
Die Kettenbremse lösen (Abb. 9m)
9.4 Wenn der Motor mit Kraftstoff übersättigt ist
Den Luftfilter ausbauen Den Funkenschutzfilter ausbauen. Die Maschine in einem Winkel von 45° mit aufwärts gerichtetem Schwert aufstellen. An der Anlasserleine einige Male ziehen Den Funkenschutzfilter reinigen und wieder einbauen Den Luftfilter wieder einbauen und ohne Choke starten.
9.5 Anhalten Des Motors
Abb.
9n
1. Lassen Sie den Gashebel los, und warten Sie, bis der Motor anhält.
2. Stellen Sie zum Anhalten des Motors den I/O­Schalter (EIN/AUS) auf O (AUS).
HINWEIS: Beim Not stopp einfach die KETTENBREMSE betätigen und den I/O-Schalter (EIN/AUS) auf O (AUS) stellen.
9.6 Betriebstest der Kettenbremse
Prüfen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse.
Testen Sie die Kettenbremse wie folgt:
Legen Sie die Säge auf eine saubere, feste und ebene Unterlage. Lassen Sie den Motor an. Ergreifen Sie den hinteren Griff (A) mit der rechten Hand.
POW64115 DE
Copyright © 2011 VARO Page | 16 www.varo.com
Abb. 10
Mit der linken Hand halten Sie den vorderen
Griff (B) fest [nicht den Kettenbremshebel (C)].
Drücken Sie den Gashebel auf 1/3
Geschwindigkeit und aktivieren Sie dann sofort den Kettenbremshebel (C).
WARNHINWEIS! Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren; die Säge darf vorne nicht herunterhängen.
Die Kette muss abrupt stoppen. Lassen Sie hiernach sofort den Betriebsauslöser los.
WARNHINWEIS! Wenn die Kette nicht stoppt, schalten Sie den Motor aus, und bringen Sie die Säge zur Instandsetzung in einen Fachbetrieb.
Wenn die Kettenbremse richtig funktioniert, schalten Sie den Motor aus, und stellen Sie die
Kettenbremse mit dem Bremshebel wieder auf ENTKUPPELT (C).
9.7 Ölen der Sägekette / Führungsschiene
Ausreichendes Ölen der Sägekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette dürfen nie ohne Öl sein. Betreiben Sie die Säge mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf, und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung, Verfärbung der Schiene oder Teerbildung.
HINWEIS: Die Sägekette dehnt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.
9.8 Automatisches Ölungssystem
Die Kettensäge ist mit einem automatischen Ölungssystem mit Zahnradantrieb ausgestattet. Dieses System versorgt die Schiene und die Kette automatisch mit dem richtigen Öl menge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte.
WARNHINWEIS! Das Kettenschmiersystem nur bei ausgeschaltetem Motor einstellen!
Das Kettenschmiersystem wurde werkseitig auf ein mittleres Öl abgabe eingestellt. Bei Bedarf kann die Öl abgabe angepasst werden.
Zur Anpassung der Öl abgabe an der Einstellschraube
unten an der Gehäuseseite drehen (19)
Eine Drehung im Uhrzeigersinn verringert die Öl abgabe, während beim Drehen gegen den Uhrzeigersinn die Öl abgabe verstärkt wird.
19
POW64115 DE
Copyright © 2011 VARO Page | 17 www.varo.com
9.9 Allgemeine Anleitungen Zum Schneiden
9.9.1 Fällen
Fällen bedeutet das Absägen eines Baumes. Kleine Baume mit einem Durchmesser von 15­18 cm würden gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.
Fällen Eines Baumes:
ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Bild. 11A dargestellt ist.
Abb. 11a
ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrollen oder -rutschen wird.
HINWEIS: Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigen Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fall weg des Baumes abzuschätzen.
ACHTUNG: Fällen Sie keinen Baum, wenn ein starker oder sich wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fallen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen.
Allgemeine Richtlinien Für Das Fällen Von Bäumen
Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fall schnitt (D). Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren.
POW64115 DE
Copyright © 2011 VARO Page | 18 www.varo.com
Abb. 11b
ACHTUNG: Treten Sie nie vor einem Baum, der eingekerbt ist. Führen Sie den Fallschnitt (D) auf der anderen Seite des Baumes ca. 3,5 cm oberhalb der Kerbkante (C) aus (Bild. 11b).
Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesagt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fallhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fallschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen.
ACHTUNG: Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.
Fallschnitt:
Abb. 11c
Verhindern Sie ein Festklemmen der
Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Bild. 11c).
Abb. 11d
Wenn der Durchmesser des zu
schneidenden Holzes größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Bild. 11d).
ACHTUNG: Wenn der Fallschnitt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Bild. 11a)
9.9.2 Entfernen Von Zweigen
Abb. 12
Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Bild. 12). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.
ACHTUNG: Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.
POW64115 DE
Copyright © 2011 VARO Page | 19 www.varo.com
9.9.3 Zuschneiden Der Länge
Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.
Abb. 13a
Stamm der Gesamtlänge nach abgestützt:
Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Bild. 13a).
Abb. 13b
Stamm an einem Ende abgestützt: Schneiden
Sie zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Bild. 13b).
Abb. 13c
Stamm an beiden Enden abgestützt: Schneiden
Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Bild. 13c).
HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist.
9.9.4 Zuschneiden Der Länge Auf Dem Sägebock
Abb. 14
ZU Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Bild. 14). VERTIKALES SCHNEIDEN: Halten Sie die Säge mit beiden Händen fest
und führen Sie sie beim Schneiden rechts an Ihren Körper vorbei.
Halten Sie den linken Arm so gerade wie
möglich.
Verteilen Sie Ihr Gewicht auf beide Füße. Bild.
14
VORSICHT: Während der Sägearbeiten, achten Sie stets darauf, dass Sägekette und Führungsschiene ausreichend geölt sind.
POW64115 DE
Copyright © 2011 VARO Page | 20 www.varo.com
10 WARTUNG
Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, müssen von einem Fachmann ausgeführt werden.
10.1 Vorbeugende Wartung
Gute, vorbeugende Wartung anhand eines regelmäßigen Kontrollprogramms und Pflege verlängert die Lebenszeit und verbessert die Leistung der Kettensäge. Folgende Wartungsprüfliste dient als Richtlinie für ein derartiges Programm. Reinigung, Einstellung und Teilewechsel kann unter bestimmten Umständen öfter erforderlich sein, als angegeben ist.
Wartungsprüfliste
PRO GEBR.
BETREIBS STUNDEN
Komponente Aktion
Komponente Aktion
10
20
Schrauben/Muttern/Bolzen
Prüfen/Anziehen
V
Luftfilter
Reinigen oder ersetzen
V
Treibstoff /Öl filter
Ersetzen
V
Zündkerze
Reinigen/einstellen/ersetzen
V
Treibstoffschläuche Prüfen
V
Bei Bedarf ersetzen
Komponenten der Kettenbremse
Prüfen
V
Bei Bedarf ersetzen
10.2 Winterwartung
Ihre Kettensäge benötigt eine Winterwartung. Bitte kontaktieren Sie hierzu Ihren Händler vor Ort. Folgendes wird hierin eingeschlossen:
Zündkerze ersetzen Kette schärfen Luftfilter reinigen (falls nötig ersetzen) Führungsschiene reinigen Ölpumpe überprüfen Sorgfältige Reinigung Feinabstimmung und Probelauf
10.3 Luftfilter
ACHTUNG: Bedienen Sie die Säge nie ohne den Luftfilter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigt ihn. Halten Sie den Luftfilter sauber!
So Reinigen Sie Den Luftfilter :
Abb. 15a
Entfernen Sie den Knopf (A), der die
Abdeckung des Luftfilters festhält, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung lösen. Die Abdeckung lässt sich jetzt abnehmen. (Bild. 15a)
POW64115 DE
Copyright © 2011 VARO Page | 21 www.varo.com
Abb. 15b
Heben Sie den Luftfilter aus dem
Luftkasten heraus (Bild. 15b).
Luftfilter mit Druckluft reinigen. Bei starker
Verschmutzung den Filter in sauberem, warmem Seifenwasser reinigen. Danach mit klarem, kaltem Wasser abspülen. An der Luft vollständig abtrocknen lassen.
HINWEIS: Es wird empfohlen, einen Vorrat an Ersatzfiltern zu haben.
Installieren Sie den Luftfilter. Installieren Sie die Abdeckung der Maschine/des Luftfilters.
Vergewissern Sie sich, dass Riegel (E), Riegel (F) und die Abdeckung richtig angebracht sind. Ziehen Sie den Festhalteknopf der Abdeckung fest an)
ACHTUNG: Warten Sie die Säge nie, wenn der Motor noch heiß ist, damit Sie sich nicht Hände oder Finger verbrennen.
10.4 Treibstoff-Filter
Nehmen Sie die Treibstofftankkappe ab. Biegen Sie einen weichen Draht zurecht. Stecken Sie ihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoffschlauch
ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.
HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.
Abb. 16
Heben Sie den Filter (A) aus dem Tank heraus
(Bild. 16). Siehe Abschnitt TREIBSTOFF UND ÖL. Setzen Sie die Kappe des Tanks auf.
Ziehen Sie den Filter mit einer Drehbewegung ab.
Entsorgen Sie den Filter.
Setzen Sie einen neuen Filter ein. Stecken Sie ein
Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tank ecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz, sofern erforderlich.
Füllen Sie den Tank mit frischem Treibstoff/Öl auf.
10.5 Zündkerze
HINWEIS: Damit die Säge problemlos läuft, muss die Zündkerze immer sauber sein und angemessen Abstand eingehalten werden.
POW64115 DE
Copyright © 2011 VARO Page | 22 www.varo.com
Abb. 18a
Drücken Sie den STOPP-Schalter herunter. Entfernen Sie den Knopf (A), der die Abdeckung
des Luftfilters festhält, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung lösen. Die Abdeckung lässt sich jetzt abnehmen. (Bild. 18a)
Abb. 18b
Ziehen Sie den Leitungsstecker (C) von der
Zündkerze ab (D), indem Sie gleichzeitig an ihm ziehen und ihn drehen (Bild. 18b).
Bauen Sie die Zündkerze mit einem
Steckschlüssel für Zündkerzen aus.
VERWENDEN SIE KEIN ANDERES
WERKZEUG.
Prüfen Sie die Elektrodenabstände mit der Leitungs-Fühlerlehre und stellen Sie die
Abstände auf 0,635 mm (0,025 Zoll) ein, falls erforderlich.
Installieren Sie eine neue Zündkerze.
HINWEIS: Es muss eine Widerstands-Zündkerze als Ersatz verwendet werden.
HINWEIS: Dieses Funkzündungssystem entspricht allen Anforderungen der Bestimmungen für Interferenz-verursachende Geräte.
11 REINIGUNG UND WARTUNG
11.1 Zähnung der Leitschiene ölen:
WARNHINWEIS! Die Zähnung der neuen Säge ist werkseitig im Voraus geölt worden. Wenn Sie die Zähnung nicht wie folgt ölen, fällt die Zahnschärfe und damit die Leistung ab, und Sie verlieren den Garantieanspruch.
Die Zähnung der Leitschiene muss nach 25 Betriebsstunden oder nach einer Woche Laufzeit geölt werden, je nachdem, welcher Fall eher eintritt. Die Leitschiene vor dem Ölen der Zähnung gründlich säubern.
Werkzeuge Für Das Ölen:
Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zahnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezahnte Spitze erforderlich ist.
POW64115 DE
Copyright © 2011 VARO Page | 23 www.varo.com
Zähnung der Leitschiene ölen:
WARNHINW EIS: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.
Schieben Sie den STOP-Schalter herunter.
HINWEIS: Zum Ölen der Zahnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit geschehen.
Reinigen Sie die Zahnung der Leitschiene.
Abb. 20
Stecken Sie die Nadelspitze der Ölspritze
(Option) in das Ölungsloch und spritzen Sie das Öl hinein, bis es an der Außenseite der Zahnung hervortritt (Bild. 20).
Drehen Sie die Sägekette mit der Hand.
Wiederholen Sie das Ölen, bis die gesamte Zahnung geölt ist.
11.2 Wartung Der Leitschiene:
Die meisten Probleme mit der Leitschiene lassen sich vermeiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen.
ACHTUNG: Tragen Sie bei Wartungsarbeiten stets Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.
11.3 Schärfen Der Kette:
Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst. Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Es ist nicht nötig den Sperrknopf nach dem Start der Motorsäge gedrückt zu halten. Er soll ein versehentliches Starten der Motorsäge verhindern.
ACHTUNG: Bei nicht richtig geschärfter Sägekette erhöht sich die Rückschlaggefahr.
Zum Schärfen der Sägekette nur geeignetes Schärf-Werkzeug verwenden:
Kettenfeile Rund Feilenführung Kettenmesslehre.
Diese Werkzeuge sind im Fachhandel erhältlich. Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Zähne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden.
POW64115 DE
Copyright © 2011 VARO Page | 24 www.varo.com
ACHTUNG: Alle Schneidezähe müssen gleich lang sein. Ungleiche Zahnlängen verursachen einen rauen Kettenlauf bis hin zum Kettenlauf bis hin zum Kettenriss.
Die minimale Länge der Schneidezähne muss 4mm sein. Danach Sägekette wechseln. Die Winkel am Schneidezahn müssen eingehalten werden. Für das einfache Nachschleifen genügen 2 bis 3 Feilenstriche von innen nach außen.
ACHTUNG: Nach 3- bis 4-mal eigenem Schärfen der Schneidezähne, Sägekette in einer Fachwerkstatt nachschärfen lassen. Dabei wird auch der Tiefenbegrenzer nachgeschliffen, um den Abstand zu erreichen.
Kette Schärfen
Die Anstellung der Kettenglieder (Abb.21) hängt vom Modell ab.
POW64115
Abstand
PP³
Stärke
1.27mm (0.05´)
Tragen Sie beim Schärfen Schutzhandschuhe, und verwenden Sie eine Rundfeile von 4 mm Stärke. Die Schneidelemente dürfen nur durch nach außen gerichtetes Feilen geschärft werden (Abb.22), wobei die in Abb. 21 vorgegebenen Werte unbedingt eingehalten werden müssen. Nach dem Schärfen müssen alle Schneidglieder dieselbe Breite und Länge aufweisen.
Abb. 21
Abb.
22
ACHTUNG: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden.
Abb.
23
3-4-mal nach dem jeweiligen Schärfen der Schneiden müssen Sie die Höhe der Tiefen prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden (Bild. 23).
ACHTUNG: Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärfte Kette.
11.4 Leitschiene
Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optional mitgelieferten Reiniger für Schienenrillen (Bild. 24).
POW64115 DE
Copyright © 2011 VARO Page | 25 www.varo.com
Abb. 24
ACHTUNG: Befestigen Sie eine neue Kette nie auf einer abgenutzten Zahnung oder auf einem Einstellring.
Schienenabnutzung
Drehen Sie die Leitschiene in regelmäßigen Abständen um (z.B. nach 5 Arbeitsstunden), damit sich die Schiene oben und unten gleichmäßig abnutzt.
Öldurchlässe
Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.
HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölersystem.
11.5 Wartung Der Kette
Kettenspannung:
Prüfen Sie oft die Kettenspannung und stellen Sie sie so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.
Einlaufen Lassen Einer Neuen Sägekette:
Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden.
ACHTUNG: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahnung könnte sonst beschädigt werden.
Ölen Der Kette:
Vergewissern Sie sich stets, dass das automatische Ölersystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Ketten, Schienen und Zahnung. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette dürfen nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene.
POW64115 DE
Copyright © 2011 VARO Page | 26 www.varo.com
12 TECHNISCHE DATEN
Modell:
POW64115
Hubraum
37,2 cc
Max. Achsbremskraft
1,2 kW
Blattlänge
405 mm
Schwertschnittlänge
´
Kettenteilung
9.525 mm (3/8")
Kettenpegel
1.27 mm (0,05")
Leerlauf (max.)
3000 U/min
Empfohlenen Höchstdrehzahl, mit Schnittzubehör
10000 U/min
Fassungsvermögen Kraftstofftank
310 ml
Anti-Vibrationssystem
Ja
Antriebsrad
6 Zähne
Ölfassungsvermögen
210 ml
Kettenbremse
Ja
Schalldruckpegel am Ohr
100 dB(A)
Schallleistungspegel
110 dB(A)
Schwingungspegel (max.)
8 m/s²
13 VERSTAUEN DER KETTENSÄGE
Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindlichen, restlichen Treibstoff und lasst einen gummiartigen Bodensatz zurück. Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.
VORSICHT: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.
Nehmen Sie die Treibstofftankkappe langsam ab, um eventuellen Druck im Tank
abzulassen. Entleeren Sie vorsichtig den Tank
Abb. 19
Starten Sie den Motor und lassen Sie ihn laufen, bis die
Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.
Lassen Sie den Motor sich abkühlen (ca. 5 Minuten). Entfernen Sie die Zündkerze mit einem
Kerzensteckerschlüssel.
Geben Sie 1 Teelöffel sauberes 2-Takt-Öl in die
Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein (Bild. 19).
HINWEIS: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.
Erneutes Auspacken Der Säge
Entfernen Sie die Zündkerze.
POW64115 DE
Copyright © 2011 VARO Page | 27 www.varo.com
Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer
zu entfernen.
Reinigen Sie die Zündkerze und achten Sie auf den richtigen Zündabstand; oder setzen Sie
eine neue Zündkerze mit richtigem Abstand ein.
Bereiten Sie die Säge für den Betrieb vor. Füllen Sie den Tank mit der richtigen Treibstoff- /Ölmischung auf. Siehe Abschnitt
TREIBSTOFF UND ÖL
14 FEHLERSUCHE
PROBLEM
MÖGLICHE URSACHE
ABHILFE
Der Motor startet nicht, oder er startet, und setzt gleich wieder aus.
Falsche Startmethode Vergaser falsch eingestellt. Zündkerze verrußt. Leerer Kraftstofftank Einspritzpumpe für den Kaltstart wurde nicht (oft genug) betätigt.
Beachten Sie die Anweisungen über das Starten des Motors (Kaltstart/Warmstart) Lassen Sie den Vergaser vom Fachhändler einstellen. Zündkerze reinigen/einstellen oder ersetzen. Befüllen Sie den Kraftstofftank mit dem richtigen Kraftstoffgemisch.
Der Motor startet, aber er arbeitet nicht mit voller Leistung.
Verstopfter Kraftstofffilter Falsche Choke einstellung Funkenfänger verschmutzt/verrußt. Luftfilter verschmutzt/verstopft. Vergaser falsch eingestellt.
Kraftstoffilter ersetzen. Choke auf RUN (voll geöffnet) stellen. Funkenfänger reinigen oder ersetzen. Luftfilter herausnehmen und reinigen oder ersetzen. Lassen Sie den Vergaser vom Fachhändler einstellen.
Motor reagiert träge.
Vergaser falsch eingestellt. Luftfilter verschmutzt/verstopft. Alter oder falsch gemischter Kraftstoff.
Lassen Sie den Vergaser vom Fachhändler einstellen. Luftfilter herausnehmen und reinigen oder ersetzen. Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken.
Keine Leistung bei Vollgas.
Vergaser falsch eingestellt. Alter oder falsch gemischter Kraftstoff. Luftfilter verschmutzt/verstopft. Zündkerze verschmutzt/alt
Lassen Sie den Vergaser vom Fachhändler einstellen. Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken. Luftfilter herausnehmen und reinigen oder ersetzen. Zündkerze reinigen bzw. ersetzen.
Motor läuft unregelmäßig (Aussetzer).
Elektrodenabstand der Zündkerze falsch Funkenfänger verschmutzt/verrußt. Luftfilter verschmutzt/verstopft.
Zündkerze reinigen und Elektrodenabstand einstellen, oder Kerze ersetzen Funkenfänger reinigen oder ersetzen.. Luftfilter herausnehmen und reinigen oder ersetzen.
Übermäßig starke Rauchentwicklun g des Motors
Vergaser falsch eingestellt. Falsche Kraftstoffmischung.
Lassen Sie den Vergaser vom Fachhändler einstellen. Verwenden Sie die richtige Kraftstoffmischung (Verhältnis Benzin:2-Takt-Mischöl = 25:1).
15 GARANTIE
Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt
eine Garantie von 24 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber
Folgendes nicht ein: Fehler und Mängel aus normaler Abnutzung sowie an Verschleißteilen, darunter Lager, Bürsten, Kabel, Stecker oder Zubehör wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw.; Schäden oder Mängel durch zweckfremde Verwendung, Unfälle oder Änderungen; und diese Garantie erstreckt sich nicht auf die Transportkosten.
POW64115 DE
Copyright © 2011 VARO Page | 28 www.varo.com
Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber
Folgendes nicht ein: Batterien und Akkus, Ladegeräte, defekte Teile, die normalem Verschleiß unterliegen wie z.B. und insbesondere Lager, Bürsten, Kabel, Stecker usw. Auch Zubehörteile wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw. fallen nicht unter diese Garantie.
Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter
diese Garantie.
Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs
des Geräts eingetreten sind.
Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte
ausgeführt werden.
Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90 Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn,
Anderslautendes wurde schriftlich vereinbart.
Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden
infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie
ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein
repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig
bleiben, werden und bleiben Eigentum von Varo N.V.
Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf
nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums. Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und
falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.
16 UMWELT
Werfen Sie Ihr Elektrowerkzeug am Ende der langen Lebensdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltgerechte Weise
POW64115 DE
Copyright © 2011 VARO Page | 29 www.varo.com
17 DECLARATION OF CONFORMITY
Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät
Bezeichnung des Geräts: Benzin Kettensäge 37.2&&´ Marke: POWERplus Modell: POW 64115
aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrachten Ausführung den einschlägigen, grundlegenden EG-Richtlinien auf der Grundlage der harmonisierten EG-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
Einschlägige EU-Richtlinien (einschließlich ihrer Änderungen, falls zutreffend):
EG-Richtlinie über die elektromagnetische Verträglichkeit 2004/108/EG EG-Maschinenrichtlinie 2006/42/EG EG-Richtlinie über umweltbelastende Geräuschemissionen 2000/14/EG Annex V LwA = 107dB(A) / 110dB(A) EG-Richtlinie über Schadstoffemissionen aus Verbrennungsmotoren 97/68/EG (Nonroad-
Richtlinie) Motorklasse: SH2 / EDP = 50h Prüfinstanz: VCA Bristol
Europäische, harmonisierte Normen, einschließlich ihrer Änderungen:
EN ISO11681-1 : 2008 EN ISO14982 : 2009
Der Unterzeichner handelt im Namen der Geschäftsleitung des Unternehmens und ist von derselben diesbezüglich bevollmächtigt,
Philippe Vankerkhove Zertifizierungsmanager Datum: 09/03/2011
Loading...
