Thank you for selecting a Coleman® Powermate®
Generator. The Coleman® Powermate® generator has
been made to supply reliable, portable electrical power
when utility power is not available. We hope you will
enjoy your new generator. Welcome to our worldwide
family of Coleman® Powermate® generator users.

Merci d'avoir choisi le groupe électrogène Coleman®
Powermate®. Ce groupe électrogène Coleman®
Powermate® a été conçu pour fournir le pouvoir
électrique, portatif et fiable quand le pouvoir d'utilité n'est
pas disponible. Nous espérons que votre groupe
électrogène vous donnera entière satisfaction. Bienvenue
dans la famille mondiale des utilisateurs de groupes
électrogènes Coleman® Powermate®.

Gracias por seleccionar un generador Coleman®
Powermate®. El generador Coleman® Powermate® ha
sido diseñado para proporcionar energía eléctrica
confiable y portátil cuando no hay servicio disponible de
energía pública. Esperamos que disfrute de su nuevo
generador. Bienvenido a nuestra familia de usuarios de
generadores Coleman® Powermate® a nivel mundial.

IMPORTANT – Please make certain that persons who are to use this equipment thoroughly read and
understand these instructions and any additional instructions provided prior to operation.

IMPORTANT - Prière de vous assurer que les personnes destinées à utiliser cet appareil ont pris soin d'en lire
et d'en comprendre le mode d'emploi ou les directives avant de le mettre en marche.

IMPORTANTE. Asegúrese que las personas que utilizarán este equipo lean y entiendan completamente estas
instrucciones y cualquier instrucción adicional proporcionada antes del funcionamiento.

www.powermate.com

MAJOR GENERATOR FEATURES

*13 HP Honda OHV engine
*Cast-iron cylinder sleeve
*Low oil sensor
*Receptacles on control panel
*Idle control
*CordKeeper™
*7 gallon metal fuel tank
*Spark arrester
*Portability Kit

E.Circuit Protectors

The receptacles are protected by an AC circuit protector. If
the generator is overloaded or an external short circuit occurs,
the circuit protector will trip. If this occurs, disconnect all
electrical loads and try to determine the cause of the problem
before attempting to use the generator again. If overloading
causes the circuit protector to trip, reduce the load. NOTE:

Continuous tripping of the circuit protector may cause
damage to generator or equipment. The circuit protector

may be reset by pushing the button of the protector.

F.Engine On/Off Switch

CONTROL PANEL

A.120 Volt GFCI Receptacle

Ground Fault Circuit Interrupter duplex receptacle is rated
so that a total of 20 amps may be drawn regardless of whether
both halves or just one receptacle is used. This receptacle may
be used along with other receptacles provided the generator is
not overloaded and total power drawn is kept within nameplate
ratings.

Ground Fault Circuit Interrupter

(Conforms to U.L 943, Class A and NEC requirements)
This device protects you against hazardous electrical shock
that may be caused if your body becomes a path through which
electricity travels to reach ground. This could happen when
you touch an appliance or cord that is “ live “ through faulty
mechanism, damp or worn insulation, etc.

The GFCI receptacle cannot be reset once tripped, unless
the generator is running and power is available to it. Test
regularly to assure proper operation.

B.120/240 V, 30 Ampere Twistlock Receptacle

Maximum full load current may be drawn from the 120/240
volt receptacle, provided it is the only receptacle used. Total
current must be limited to the nameplate rating. If the 120/240
volt receptacle is used along with the 120 volt receptacle, the
total load drawn must not exceed the nameplate ratings.

G.Idle Control Switch

The Idle Control circuit is designed to extend engine life
and improve fuel usage by slowing the engine down to
approximately 2200 RPM in a “No Load” condition. The noise is
also greatly reduced during this condition.

When power is required from the generator an electronic
control module automatically senses current flow in the
electrical outlet and allows the engine to return to full speed or
standard operating condition. Likewise, when the load is
removed, the generator will automatically return to the idle
condition after a 4-5 second delay.

A convenient switch is mounted in the control panel for
easy access and will disable the Idle Control circuitry when in
the off position.

POWER CORD CONNECTIONS

Refer to the diagram for proper connection of power cord
wires to the plug terminals.

CAUTION: Insure that the power cord used is
well insulated and has a sufficient rating to
match that of the plug.

C.120 Volt, 30 Ampere Twistlock Receptacle

You may draw a maximum of 30 amps from this
receptacle. If other receptacles are used at the same time,
total power used must be kept within nameplate ratings.

D.CordKeeper™ Restraint

The CordKeeper™ restraint is a unique feature used to
prevent plugs from being pulled out of the receptacles.

2

120 Volt 30 Amp Plug

English

IDLE CONTROL TROUBLE SHOOTING

3

PROBLEMPOSSIBLE CAUSESOLUTION

Unit will not idle Control panel switch not onTurn to idle on position

Load plugged into receptacleUnplug load

Poor connection or faulty cordCheck & repair

Bad I.C. module; Bad electro-magnetReplace
or solenoids; Bad stator

Unit idles even with load plugged in Load not heavy enoughTurn idle switch to off position

Bad I.C. moduleReplace

Unit tries to idle but won’t stay latched Electro-magnet or solenoid positionReset magnet or solenoid position for

incorrect2200 RPM idle speed

Flapper bracket loose or bentTighten or straighten

Engine not running smoothlyAdjust carburetor

Consult dealer

Increase load

Consult dealer

Consult dealer

Replace flapper. Readjust to 2200 RPM

Consult dealer

LIMITED WARRANTY

Warranty Coverage: Powermate Corporation (the Company) warrants to the original retail customer in North America that it will

repair or replace, free of charge, any parts found by the Company or its authorized service representative to be defective in

material or workmanship. This warranty covers the cost of replacement parts and labor for defects in material or workmanship.

Not Covered:

· Transportation charges for sending the product to the Company or its authorized service representative for warranty service,

or for shipping repaired or replacement products back to the customer; these charges must be borne by the customer.

· Engine is covered exclusively by a separate warranty from the engine manufacturer, included with the engine Manual.

· Damages caused by abuse or accident, and the effects of corrosion, erosion and normal wear and tear.

· Warranty is voided if the customer fails to install, maintain and operate the product in accordance with the instructions and

recommendations of the Company set forth in the owner's manual.

· The Company will not pay for repairs or adjustments to the product, or for any costs or labor, performed without the

Company's prior authorization.

Warranty Period: Two (2) years from the date of purchase on products used solely for consumer applications; if a product is

used for business or commercial applications, the warranty period will be limited to one (1) year from the date of purchase; if a

product is used for rental applications, the warranty period will be limited to ninety (90) days from the date of purchase. For

warranty service, the customer must provide dated proof of purchase and must notify the Company within the warranty period.

For warranty service: Call toll free 800-445-1805, or write to Powermate Corporation, Product Services, 4970 Airport

Road, P. O. Box 6001, Kearney, NE 68848.

EXCLUSIONS AND LIMITATIONS: THE COMPANY MAKES NO OTHER WARRANTY OF ANY KIND, EXPRESS OR IMPLIED.

IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY AND OF FITNESS FOR A PARTICULAR

PURPOSE, ARE HEREBY DISCLAIMED. THE WARRANTY SERVICE DESCRIBED ABOVE IS THE EXCLUSIVE REMEDY

UNDER THIS WARRANTY; LIABILITY FOR INCIDENTAL AND CONSEQUENTIAL DAMAGES IS EXCLUDED TO THE EXTENT

PERMITTED BY LAW.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. Some states do

not allow a disclaimer of implied warranties, or the exclusion or limitation of incidental and consequential damages, so the above

disclaimers and exclusions may not apply to you.

English

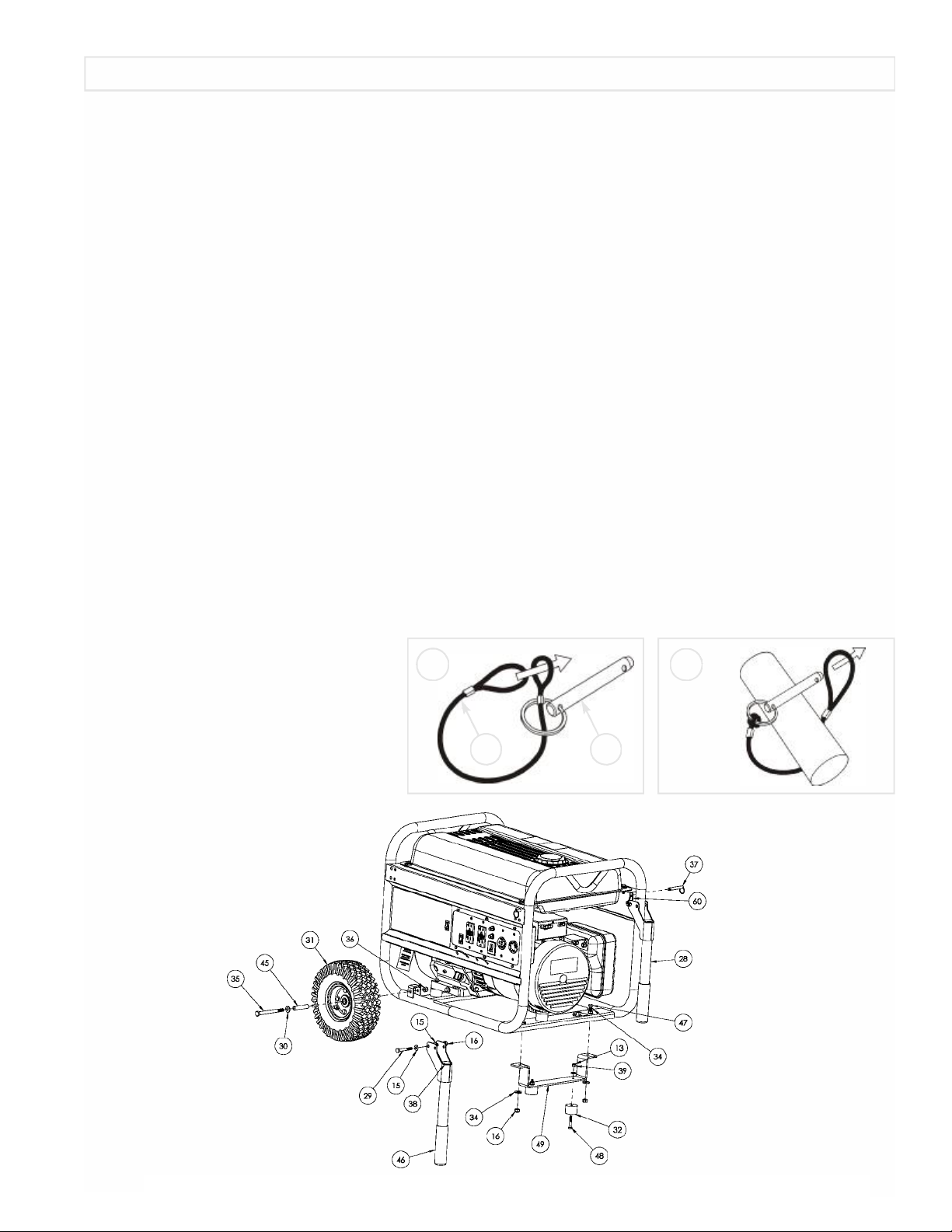

PORTABILITY KIT INSTALLATION

TOOLS REQUIRED: 7/16”, 1/2” and 9/16" sockets and ratchets, block(s) of wood (minimum of 6” tall).
Refer to the parts list on page 9.

WHEEL INSTALLATION

1.Block up end of generator opposite the fuel tank cap to install wheel kit.

2.Insert wheel spacer (item 45) into the center of the wheel (item 31).

3.Slide 3/8 x 4.25” bolt (item 35) and 3/8 washer (item 30) through the wheel (item 31), then through the wheel bracket on the

carrier, with the offset side of the wheel hub against the wheel bracket.

4.Thread 3/8 nyloc nut (item 36) onto the bolt and tighten to securely clamp the wheel assembly to the carrier.

5.Repeat above instructions for the remaining wheel.

FOOT INSTALLATION

1.Assemble the rubber feet (item 32) to the foot bracket (item 49) using a 1/4-20 x 1.5” bolt (item 48). Thread a 1/4 washer

(item 39) and a 1/4 nyloc nut (item 13) to the bolt to secure the assembly. Caution: Do not over tighten so that the foot
material collapses.

2.Blocking up the alternator side of the generator, place the foot bracket under the carrier channel. Thread a 5/16-18 x 1” bolt

(item 47) with a 5/16 wide washer (item 34) through the mounting holes and thread a 5/16 wide washer (item 34) and a 5/16
nyloc nut (item 16) to the bolt to secure the foot bracket to the carrier.

HANDLE INSTALLATION

1.Place handle (item 28) and spacer (item 60) over carrier on same end as feet, as shown in the diagram.

2.Slide 5/16 x 2.25” bolt (item 29) and 5/16 washers (item 15) through handle and spacer as shown in diagram and secure with

5/16” nyloc nut (item 16). Tighten until handle is securely clamped to the carrier.

3.Apply aerosol hairspray or similar adhesive to the handle (item 28), and then slide the handle grip (item 46) onto the handle.

The aerosol hairspray will allow for easier assembly and will adhere the grip to the handle.

4.Insert cap (item 38) into end of handle (item 28).

5.Repeat above instructions for the remaining handle.

LOCKING HANDLE

1.Attach the lanyards (item 33) to the release

pins (item 37) and carrier as shown in the
illustration.

2. To lock the handle (item 28) in the extended

position, align the holes in the handle brackets
with the holes in the carrier brackets and insert
the release pins (item 37).

1

3733

2

4

English

5

CARACTÉRISTIQUES PRINCIPALES DU

GROUPE ELECTROGENE

*Moteur 13 HP Honda OHV
*Chemise de cylindres en fonte
*Détecteur de bas niveau d'huile
*Prises sur tableau de commande
*Commande du ralenti
*CordKeeper™
*Réservoir de carburant en métal d'une contenance

de 26.5 litres (7 gallons)
*Pare-étincelles
*Kit de transport

TABLEAU DE COMMANDE

A.Boîtier k’interrupteur de circuit en cas de fuite à la
terre 120 volts.

Le boîtier de prise double d’interrupteur de circuit en cas

de fuite à la terre a une valeur nominale telle qu’un total de 20
A peut être tiré indépendemment du boîtier utilisé (simple ou
demi). Ce boîtier puet être utilisé avec les autres boîtiers en
autant que le générateur n’est pas surchargé et que la
puisance totale reste dans la fourchette de valeurs indiquées
sur la plaque signalétique.

Interrupteur de circuit en cas de fuite à la terre

(conforme à U.L. 943, Catégorie A et ixigences NEC).
Cet appareil vous protège contre les dangers de chocs
électriques qui peuvent ítre causés si votre corps devient un
conduit pour l’électricité se rendant à la terre. Ceci peut se
produire si vous touchez u appareil ou un cordon qui est “sous
tension” suite à un mécanisme défectueux, un isolant usé ou
humide etc.

La prise à disjoncteur de fuite à la terre ne peut être

réenclenchée une fois qu'elle a été déclenchée, à moins que le
générateur ne soit en marche et qu'il soit alimenté. Effectuez
des essais périodiques pour vous assurer du fonctionnement
approprié.

B.Prise à verrouillage de 120/240 V, 30 A

Le courant de chargement plein maximum pourrait être

dessiné de la 120/240 prise de volt, a fourni c'est la seule prise
utilisée. La charge totale doit rester dans les limites indiquées
sur la plaque signalétique. Si la prise de 120/240 V est utilisée
en conjonction avec les prises de 120 V, la charge totale ne
doit pas dépasser les limites indiquées sur la plaque.

C.Prise à verrouillage de 120 V, 30 A

Cette prise fournit un maximum de 30 A. Si d’autres prises
sont utilisées en même temps que celle-ci, la charge totale doit
rester dans les limites indiquées sur la plaque signalétique.

D.CordKeeper™ la Restriction

Le CordKeeper™ la restriction est un dispositif unique qui
empêche la fiche de ressortir accidentellement d’une prise.

E.Protecteurs de circuit

Les prises sont protégées par un protecteur de circuit
alternatif. En cas de surcharge ou de court-circuit extérieur, le
protecteur de circuit saute. Si cela se produit, débrancher tout
appareil relié au groupe électrogène et essayer de déterminer
la cause du problème avant d’essayer de le réutiliser. Si le
protecteur de circuit saute en raison d’une surcharge, réduire la
charge. REMARQUE : Le groupe électrogène ou les

appareils branchés dessus peuvent se trouver abîmés si le
protecteur de circuit saute continuellement. Appuyer sur le

bouton du protecteur de circuit pour le réenclencher.

F.Commutateur On/Off (Sur/De) du moteur

G.Interrupteur de la commande de ralenti

Le circuit de commande du ralenti est conçu pour
prolonger la durée de vie utile du moteur et en améliorer la
consommation de carburant en réduisant le régime à environ
2200 tours/mn en condition «sans charge». Ceci assure
également une forte réduction du bruit.

Lorsque la production d’électricité doit reprendre, un
module de commande électronique «sent» le débit de courant
dans la prise de courant et permet au moteur de retourner à
son plein régime ou aux conditions de fonctionnement
normales. De même, lorsque la charge est retirée, le groupe
électrogène se remet automatiquement au ralenti.

Un interrupteur monté sur le tableau de commande pour
plus de facilité d'accès. Il coupe le circuit de commande du
ralenti lorsqu’il est mis en position éteinte.

CONNEXIONS DU CORDON

D’ALIMENTATION

Vous référer aux diagrammes pour relier les fils du cordon
d’alimentation aux bornes voulues de la fiche.

ATTENTION : Veiller à ce que le cordon
d’alimentation utilisé soit bien isolé et d’un
ampérage correspondant à celui de la fiche.

Fiche de 120 V et 30 A

Français

DÉPANNAGE DE LA COMMANDE DU RALENTI

PROBLEMECAUSE POSSIBLE CORRECTION

La génératrice ne tourne pas au Le ralenti n’est pas allumé au tableauAllumer le ralenti à l’interrupteur
ralenti de commande

Une charge est branchée sur la priseDébrancher la charge

Connexion ou cordon défectueuxVérifier et réparer

Module de commande du ralentiRemplacer
défectueux; électro-aimant ou
solénoïde défectueux; statorConsulter le concessionnaire
défectueux

La génératrice tourne au ralenti La charge n’est pas assez importanteÉteindre le ralenti à l’interrupteur
même lorsqu’une charge est
branchée dessus Augmenter la charge

Module de commande du ralenti Remplacer
défectueux

La génératrice veut tourner au Position de l’électroaimant ou duRégler la position de l’électro-aimant ou
ralenti mais n’y reste pas solénoïde incorrectedu solénoïde pour un 2200 t/mn

Le support du papillon des gaz a duSerrer ou redresser
jeu ou est tordu

Le moteur ne fonctionne pas Régler le carburateur
correctement

Consulter le concessionnaire

Consulter le concessionnaire

Remplacer le papillon des gaz.
Rerégler à un ralenti de 2200 t/mn

Consulter le concessionnaire

GARANTIE LIMITÉE

Couverture limitée : Powermate Corporation (la compagnie) garantit au revendeur d'origine en Amérique du Nord qu'elle

réparera ou remplacera, sans frais, toutes les pièces que la compagnie ou que son représentant du service autorisé auront
déterminé comme étant défectueuses du point de vue du matériel ou de la fabrication. La garantie couvre les coûts de
remplacement des pièces et de main-d'œuvre pour tout défaut matériel ou de fabrication.

Ce qui n'est pas couvert :

· Les frais de transport pour envoyer le produit à la compagnie ou à son représentant du service autorisé pour effectuer le

travail couvert par la garantie, les frais d'expédition au client des produits réparés ou remplacés. Ces frais doivent être
assumés par le client.

· Le moteur est couvert exclusivement par une garantie distincte du fabricant du moteur. Cette garantie est incluse dans le

guide d'utilisation du moteur.

· Les dommages causés par un abus ou un accident, et les effets de la corrosion, de l'érosion ainsi que de l'usure normale.

· La garantie est annulée si le client n'arrive pas à installer, garder et faire fonctionner le produit conformément aux directives et

aux recommandations de la compagnie formulées dans le guide d'utilisation.

· La compagnie ne paiera pas de réparation ou des ajustements au produit, ou pour les coûts ou main-d'œuvre, exécuté sans

l'autorisation préalable de la compagnie.

Période couverte par la garantie : Deux (2) ans à partir de la date d'achat sur les produits utilisés uniquement pour les
applications de consommateur. Si le produit est utilisé à des fins d'affaires ou commerciales, la période couverte par la garantie se
limite à un (1) an à partir de la date d'achat. Si le produit est utilisé comme équipement de location, la période couverte par la
garantie se limite à quatre-vingt-dix (90) jours à partir de la date d'achat. En ce qui concerne l'entretien couvert par la garantie, le
client doit présenter une preuve de la date d'achat et il doit aviser la compagnie au cours de la période couverte par la garantie.

Pour tout ce qui touche l'entretien couvert par la garantie : Composez sans frais le 1 800 445-1805, ou écrivez à

Powermate Corporation, Product Services, 4970 Airport Road, P. O. Box 6001, Kearney, NE 68848 É.-U.

EXCLUSIONS ET LIMITATIONS : LA COMPAGNIE NE PRÉSENTE AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE.

LES GARANTIES IMPLICITES, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE ET DE CONFORMITÉ AUX
BESOINS SONT, PAR LA PRÉSENTE, ABANDONNÉES. L'ENTRETIEN COUVERT PAR LA GARANTIE DÉCRIT CI-DESSUS
EST UN RECOURS EXCLUSIF EN VERTU DE CETTE GARANTIE. LA RESPONSABILITÉ POUR DES DOMMAGES
ACCESSOIRES ET INDIRECTS EST EXCLUE JUSQU'À LA LIMITE AURORISÉE PAR LA LOI.

Cette garantie vous donne des droits spécifiques reconnus par la loi. Vous pouvez également bénéficier de certains autres droits,
lesquels varient d'une province (État) à l'autre. Certaines provinces (ou certains États) n'autorisent pas de clauses de renonciation
des garanties implicites ou de limites à l'égard de dommages accessoires ou indirects, ainsi, les clauses de renonciation et les
exclusions ci-dessus peuvent ne pas s'appliquer à vous.

6

Français

7

dans la poignée et entretoise tel qu’indiqué

L'INSTALLATION DE KIT DE TRANSPORT

OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po, et 9/16 po, blocs de bois (minimum de 6 po de hauteur)
Reportez-vous à la liste des pièces des page 9.

INSTALLATION DES ROUES

1.Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de
façon à pouvoir effectuer la pose de la roue.

2.Insérer une bague d’espacement (article 45) dans le centre de la roue (article 31).

3.Enfiler le boulon de 3/8 x 4.25 po (article 35) et rondelle de 3/8 po (article 30) dans la roue (article 31), puis dans le support
de la roue sur le transporteur, en le plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le
support.

4.Enfiler l’écrou à frein élastique de 3/8 po (article 36) sur le boulon et serrer de façon à bien fixer la roue sur la transporteur.

5.Procéder de la même façon pour l’autre roue.

INSTALLATION DU PIED

1.Monter le pied (article 32) sur le support de pied (article 49) au moyen d'un boulon de 1/4-20 x 1.5 po (article 48).
Fixer l'ensemble en vissant sur le boulon un écrou nyloc (article 13), avec une rondelle (article 39). Attention: ne pas trop

serrer, pour ne pas écraser le matériau du pied.

2.En bloquant le côté alternateur de la génératrice, mettre en place le support de pied sous le profilé en U. Visser un boulon de
5/16-18 x 1 po (article 47) avec une rondelle de 5/16 po large (article 34) dans les trous de fixation, puis visser sur le boulon
un écrou nyloc de 5/16 po (article 16), avec une rondelle de 5/16 po large (article 34) pour fixer le support de pied au profilé.

POSE DE LA POIGNEE

1.Mettre la poignée (article 28) et entretoise (article 60) sur la chariot du côté où se trouvent les pieds tel qu’indiqué sur le
diagramme.

2.Insérer le boulon de 5/16 x 2.25 po (article 29) et rondelles de 5/16 po (article 15)
sur le diagramme et fixer en place à l’aide de l’écrou à frein élastique de 5/16 po (article 16). Serrer jusqu’à ce que la poignée
soit bien fixée sur la chariot.

3.Appliquez un aérosol de laque ou un produit adhésif semblable sur la poignée (article 28) et faites ensuite glisser la prise
(article 46) sur la poignée. L'emploi de l'aérosol de laque en facilitera l'assemblage et permettra à la prise de coller à la
poignée.

4.L'insertion capuchon (article 38) dans les fin de poignée (article 28).

5.Procéder de la même façon pour l’autre poignée.

POIGNEE VERROUILLANT

1.Attacher le lanyards (article 33) aux épingles
de relâchement (article 37) et le transporteur
selon l'illustration.

2.Pour verrouiller la poignée (article 28) dans la
position étendue, aligner les trous dans les
support de poignée avec les trous dans les
support de transporteur et insérer les épingles
de relâchement (article 37).

33

21

37

Français

CARACTERISTICAS PRINCIPALES DEL

GENERADOR

*Motor 13 HP Honda OHV
*Manga de hierro fundido del cilindro
*El sensor del nivel bajo de aceite
*Receptáculos sobre el panel de control
*Control en vacio
*CordKeeper™
*Tanque metal de combustible con capacidad de

26.5 litros (7 galones)
*Apagachispas
*Juego de transporte

PANEL DE CONTROL

A.Tomacorriente GFCI de 120 Voltios

El tomacorriente doble del interruptor accionado por corriente

de pérdida tierra tiene una especificación tal que se puede tomar
un total de 20 amperios indeferentemente a si se utilizan los dos
medios o sólo un tomacorriente. Este tomacorriente puede
utilizarse al mismo tiempo que los otros tomas siempre y cuando
no se tomada se mantenga dentro de las especificacciones de la
placa de identificación.

Interruptor de corriente de pérdida a tierra

(Se ajusta a los requisitos de U.L. 93, Clase A y NEC)
Este dispositivo lo protege contra una sacudida eléctrica peligrosa
que puede causarse cuando su cuerpo se convierte en una senda
por la cual la electricidad viaja para alcanzar la tierra. Esto podría
suceder cuando usted toca un aparato o la cuerda que es “ vive “
por mecanismo defectuoso, aislamiento húmedo o llevado, etc.

El receptáculo GFCI no se puede restablecer una vez se ha

puesto en marcha, a menos que el generador esté funcionando y
haya energía disponible hacia éste. Realice pruebas regularmente
para garantizar el funcionamiento correcto.

B.Receptáculo de cierre giratorio de 120/240 voltios, 30
amperes

La corriente repleta máxima de la carga puede ser dibujada

del 120/240 receptáculo del voltio, proporcionó lo es el único
receptáculo utilizado. La corriente total debe limitarse al valor
nominal de la placa de identificación. Si se utiliza un receptáculo
de 120/240 voltios junto con los receptáculos de 120 voltios, la
carga total extraída no debe exceder los valores nominales de la
placa de identificación.

D.CordKeeper™ Restricción

El CordKeeper™ restricción es una característica
exclusiva que se utiliza para impedir que los tapones se salgan
de los receptáculos de 120 voltios.

E.Protector de circuito

Los receptáculos se protegen mediante un protector de
circuito de CA. Si se sobrecarga el generador u ocurre un
protector de circuito externo, el protector de circuito saltará. Si
esto ocurre, desconecte todas las cargas eléctricas y trate de
determinar la causa del problema antes de usar el generador
nuevamente. Si la sobrecarga causa que salte el protector de
circuito, reduzca la carga. NOTA: Si salta continuamente el

protector de circuito, se podría dañar el generador o el
equipo. El protector de circuito puede restaurarse pulsando el

botón del protector.

F.El motor On/Off (En/De) Interruptor

G.Llave de control de marcha en vacío

El circuito de control en vacío está diseñado para extender la
vida útil del motor y mejorar el uso de combustible, retardando el
motor hasta aproximadamente 2000 RPM en condiciones “sin
carga”. El ruido también se reduce mucho en estas condiciones.

Cuando se requiere potencia desde el generador, un módulo
de control electrónico automático detecta el flujo de corriente en el
tomacorriente eléctrico y permite que el motor vuelva a plena
velocidad o a condiciones de funcionamiento estándar. Del mismo
modo, cuando se retira la carga, el generador automáticamente
regresará a la condición de marcha en vacío después de un
retardo de 4 a 5 segundos.

Hay un interruptor muy conveniente montado en el panel de
control para lograr un acceso fácil. El mismo desactivará los
circuitos de control en vacío cuando está en la posición de
apagado.

CONEXIONES DEL CABLE

Consulte el diagrama correspondiente para ver la conexión
correcta de los cables eléctrico en las terminales del enchufe.

PRECAUCION: Asegúrese de que el cable
usado tenga un buen aislamiento y valores
nominales que coincidan con el enchufe.

C.Receptáculo de cierre giratorio de 120 Voltios, 30 A

Puede extraerse un máximo de 30 amp desde este
receptáculo. Si se utilizan otros receptáculos al mismo tiempo, la
potencia total usada debe mantenerse dentro de los valores
nominales de la placa de identificación.

8

Enchufe de 120 voltios y 30 amperios

Español

Daños ocasionados por el mal uso o por un accidente, y los efectos de la corrosión, la erosión, el desgaste y el uso normales.

9

DETECCION DE FALLOS DE CONTROL EN VACIO

PROBLEMACAUSA POSIBLE CORRECCIÓN

La unidad no funciona en vacío El interruptor del panel de control noColocar el interruptor de vacío en la

La unidad funciona en vacío incluso La carga no es lo suficientementeColocar el interruptor de vacío en la
con una carga conectada pesadaposición de apagado

La unidad trata de funcionar en vacío Posición incorrecta delRestaurar la posición del imán para
pero no permanece conectada electroimán o posición solenoidevelocidad en vacío de 2200 RPM

está encendidoposición de encendido

La carga està conectada en el Desenchufar la carga
receptáculo

Mala conexión o cable defectuosoVerificar y reparar

Módulo IC defectuoso, electroimán Reemplazar
defectuoso, estator defectuoso

Módulo IC defectuosoReemplazar

Soporte de chapaleta suelto o dobladoApretar o enderezar

El motor no funciona de manera estableAjustar carburador

Consultar con el distribuidor

Aumentar la carga

Consultar con el distribuidor

Consultar con el distribuidor

Sustituir la chapaleta. Reajustar a 2200
RPM

Consultar con el distribuidor

GARANTIA LIMITADA

Cobertura de la garantía: Powermate Corporation (la Compañía) garantiza al cliente minorista original en América del Norte,

que reparará o reemplazará, sin costo alguno, cualesquiera partes que la Compañía o cualquiera de sus representantes de

servicio autorizados encuentren defectuosas en sus materiales o en su fabricación. Esta garantía cubre el costo de partes de

reemplazo y mano de obra por defectos en materiales o en fabricación.

No están cubiertos:

· Costos de transporte por el envío del producto a la Compañía o a sus representantes de servicio autorizados por servicio de

garantías, o por el reenvío de los productos reparados o de reemplazo al consumidor; estos cargos los deberá cubrir el
cliente.

· El motor está cubierto exclusivamente por una garantía por separado por parte del fabricante del motor, que se incluye en el

Manual del motor.

·

· La garantía no será válida si el consumidor no instala, da mantenimiento y hace funcionar el producto de acuerdo con las

instrucciones y recomendaciones de la Compañía, descritas en el manual del usuario.

· La Compañía no pagará por reparaciones ni ajustes al producto, ni costos ni mano de obra, realizado sin la Compañía's la

autorización previa.

Período de garantía: Dos (2) años de la fecha de la compra en productos utilizados únicamente para aplicaciones de consumo;

si un producto se utiliza para usos comerciales o con fines de lucro, el período de garantía se limitará a un (1) año a partir de la

fecha de compra; si el producto se utiliza como equipo de arrendamiento, el período de garantía se limitará a noventa (90) días a

partir de la fecha de compra. Para obtener el servicio de garantía, el cliente debe proporcionar el comprobante de compra

fechado y debe notificar a la Compañía dentro del período de garantía.

Para el servicio de garantía: Llame sin costo al número 800-445-1805 o escriba a Powermate Corporation, Product

Services, 4970 Airport Road, P. O. Box 6001, Kearney, NE 68848 EE. UU.

EXCLUSIONES Y LIMITACIONES: LA COMPAÑÍA NO OTORGA NINGUNA OTRA GARANTÍA DE NINGÚN TIPO, EXPLÍCITA

O IMPLÍCITA. POR ESTE MEDIO SE RENUNCIA A LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO GARANTÍAS DE

COMERCIABILIDAD O DE ADAPTABILIDAD PARA UN PROPÓSITO PARTICULAR. EL SERVICIO DE GARANTÍA DESCRITO

ANTERIORMENTE ES EL RECURSO EXCLUSIVO CUBIERO POR ESTA GARANTÍA; LA RESPONSABILIDAD CIVIL POR

DAÑOS INCIDENTALES Y CONSECUENTES SE EXCLUYEN EN LA MEDIDA EN QUE LA LEY LO PERMITA.

Esta garantía le otorga derechos legales específicos y también puede ser objeto de otros derechos que varían de estado a

estado. Algunos Estados no permiten la exención de responsabilidad de garantías implícitas o la exclusión o limitación de daños

incidentales o consecuentes, de manera que las exenciones y exclusiones de responsabilidades pueden no ser aplicables a

usted.

Español

INSTALACION DEL JUEGO DE TRANSPORT

HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16”, 1/2”, y 9/16”, bloque(s) de madera, mínimo de 6” de alto.
Consulte la lista de partes en las página 9.

INSTALACIÓN DE LAS RUEDAS

1.Bloquee el extremo del generador situado en el lado opuesto a la tapa del tanque de combustible para instalar el juego de

rueda.

2.Inserte el espaciador de la rueda (artículo 45) en el centro de la rueda (artículo 31).

3.Deslice el perno de 3/8 x 4.25” (artículo 35) y arandela de 3/8 (artículo 30) a través de la rueda (artículo 31), y luego a través

del soporte de la rueda en el transportador, colocando el lado descentrado del centro de la rueda en contra del soporte.

4.Atornille la tuerca de nyloc de 3/8 (artículo 36) en el perno y apriétela para fijar firmemente el conjunto de la rueda a la

transportador.

5.Repita el procedimiento anterior para la otra rueda.

INSTALACION DEL PIE

1.Ensamble la pie (artículo 32) al soporte de la misma (artículo 49) con un perno de 1/4-20 x 1.5" (artículo 48). Enrosque una

arandela (artículo 39) y una tuerca nyloc (artículo 13) al perno para asegurar el ensamble. Precaución: No apriete

demasiado para que el material de la pie no colapse.

2.Bloquee el lado del alternador del generador para colocar el soporte de la pie bajo el canal portador. Enrosque un perno de

5/16-18 x 1" (artículo 47) con una arandela de 5/16 lejos (artículo 34) a través de los orificios de montaje y enrosque una
arandela de 5/16 lejos (artículo 34) y una tuerca nyloc de 5/16 (artículo 16) al perno para asegurar el soporte de la pie al
portador.

INSTALACIÓN DE LA MANIJA

1.Coloque la manija (artículo 28) y espaciador (artículo 60) sobre la transportadora en el mismo extremo de las patas, tal como

se indica en el diagrama.

2.Deslice el perno de 5/16 x 2.25” (artículo 29) y arandela de 5/16 (artículo 15) a través de la manija y espaciador, tal como se

indica en el diagrama, y fíjela con la tuerca de nyloc de 5/16” (artículo 16). Apriétela hasta que la manija quede firmemente
asegurada a la transportadora.

3.Aplique rociador para el cabello en aerosol o un adhesivo similar a la manija (artículo 28), y luego deslice el agarradero de la

manija (artículo 46) sobre la manija. El rociador para el cabello en aerosol permitirá un ensamble más fácil y adherirá el
agarradero a la manija.

4.La adición tapa (artículo 38) en fines del manija (artículo 28).

5.Repita el procedimiento anterior para la otra manija.

MANIJA QUE CIERRA

1.Conecte los acoladores (artículo 33) a los

alfileres de la liberación (artículo 37) y el
portador como mostrado en la ilustración.

2.Para cerrar el manija (artículo 28) en la

posición extendida, alinea los hoyos en los
soporte del manija con los hoyos en los
soporte de transportador y mete los alfileres
de la liberación (artículo 37).

21

3733

10

Español

11

PARTS DRAWING / SCHEMA DES PIÈCES / DIAGRAMA DE PIEZAS

PM0605000

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS

REF.PARTDESCRIPTION DESCRIPTION DESCRIPCIÓNQTY
NO.NO.

10062729Carrier, assemblyEnsemble transportTransportador, conjunto1
2Note AEngine 13 hp Honda OHVMoteurMotor1
30051094IsolatorSectionneurAislador3
40055620Washer .42 x 1.5 x .25Rondelle .42 x 1.5 x .25Arandela .42 x 1.5 x .251

50000919.01Bolt whz 3/8-16 x .75Boulon 3/8-16 x .75Perno 3/8-16 x .754
60062812Screw HH M5-.8 x 12mmVis M5-.8 x 12mmTornillo M5-.8 x 12mm4
70062814Washer, lock 5mmContre-écrou 5mmArandela, de cierre 5mm4
80000167Nut hex M5 x .8Écrous M5 x .8Tuerca M5 x .84

9Note BWasher, lock 5/16Contre-écrou 5/16Arandela, de cierre 5/163
10Note BNut hex 5/16-18Écrous 5/16-18Tuerca 5/16-182
110062753Bracket, mufflerSupport de silencieuxSoporte del silenciador1
120062754Manifold, exhaustSilencieux jointDescarga colector de escape1
130040832Nut, nyloc 1/4-20Écrous nyloc 1/4-20 Tuerca, nyloc 1/4-20 7
14Note BBolt, 5/16-18 x 1 1/2Boulon 5/16-18 x 1 1/2Perno 5/16-18 x 1 1/22
15Note BWasher, flat 5/16Rondelle plates 5/16Arandela, plana 5/164
160048736Nut, nyloc 5/16-18Écrous nyloc 5/16-18Tuerca, nyloc 5/16-184
170049224Assembly, ground wireEnsemble fil de masse tressé a tierraConjunto, cable trenzado 1
18Note BWasher, star external 5/16Rondelle à dents externa 5/16Arandela, estrella 3
19Note BBolt, hex 5/16-18 x 3/4Boulon, tête hex 5/16-18 x 3/4Perno 5/16-18 x 3/41
20

0062752MufflerSilencieuxSilenciador1
210061392GasketJointEmpaquetadura1
220062764Panel, wiredTableau complet câbléPanel, cabeado completo1

22A0049071Circuit Breaker 20 ampDisjoncteurs 20 ampCortacircuitos 20 amp2
22B0062199Circuit Breaker dual 25 ampDisjoncteurs double 25 ampCortacircuitos doble 25 amp1
22C0055323Screw #10 x .50 Type ABVis #10 x .50Tornillo #10 x .504

230062462Screw #6-20 x .38 Type BVis #6-20 x .38Tornillo #6-20 x .386
240062807
25Note CFuel tank assemblyEnsemble complet du réservoirConjunto tanque1

25A0061817Fuel Gauge/ScrewsCombustible Indicador/TornillosEssence Écartement/Visser1
25B0061942Strainer BasketPassoire PanierColador Canasta1
25C0061816Fuel CapCapuchonTapa de combustible1

260061811Fuel Shut OffFermeture d’essenceApagado combustible1

26A0061876Filter, fuel valve and washerFiltre et rondellesFiltro y arandela1
26B0061875Nut, fuel valveÉcrous Tuerca1
26C0064306Fuel connectorConnecteur à carburantConector combustible1

27Note BBolt, hex 1/4-20 x 1Boulon, tête hex 1/4-20 x 1Perno 1/4-20 x 15
280064308HandlePoignéeManija2
29Note BBolt, 5/16-18 x 2 1/4BoulonPerno2
30Note BWasher, flat 3/8Rondelle plates 3/8Arandela, plana 3/82
310057704WheelRoueRueda2
320055894Rubber FootPiedPie2
330062174LanyardLanyardAcollador2
340049352Washer, flat 5/16 wideRondelle plates 5/16 largeArandela, plana 5/16 lejos4
35Note BBolt, 3/8-16 x 4.25BoulonPerno2
360057578Nut, nyloc 3/8-16Écrous nyloc 3/8-16Tuerca, nyloc 3/8-162
370062502Pin, releaseEpingle de relâchementAlfileres de la liberación2
380058955Cap, plasticCapuchonTapa2
39Note BWasher, flat 1/4Rondelle plates 1/4Arandela, plana 1/47
400062810Screw drill HW #10-16 x .50Vis #10-16 x .50Tornillo #10-16 x .502
410061336Harness solenoid/panel jumperConnecteur de l’assemblage de filsConector conjunto alambre1
420062794Assembly, ecologizer boardEnsemble de planche Conjunto de la tabla1
430061393Nut whz 8mmÉcrousTuerca2
440050298Switch, RockerInterrupteurInterruptor2
450062433Wheel spacerBague d’espacement Espaciador de la rueda2
460062495Grip, handlePoignéeEmpuñadura2
47Note BBolt, 5/16-18 x 1BoulonPerno3
48Note BBolt, 1/4-20 x 1 1/2BoulonPerno2
490063546Bracket, footSupport de piedSoporte del pie1
50

0055982.01Cord Keeper
510062809Screw #8-15 x .38 Type ABVis #8-15 x .38Tornillo #8-15 x .381
520062756Lid, ecologizerCouvercleTapa1
530062840Capacitor 25ufCondensateurCondensador1
54Note BBolt, 5/16-18 x 5/8BoulonPerno2

Assy, wire harnessEnsemble, d'harnais de filConjunto de arreos de alambre1

TM

Cord Keeper

TM

Cord Keeper

TM

2

12

13

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS

REF.PARTDESCRIPTION DESCRIPTION DESCRIPCIÓNQTY
NO.NO.

550065829Generator head, Mecc AlteTête de la génératrice, Mecc AlteCabezal del generador, Mecc Alte1
55A0062808Lid, terminal boxCouvercleTapa1
55B0065980StatorStatorEstator1
55C0065981Rotor assemblyEnsemble de rotorConjunto de rotor1
55D0062817Bearing, rearRoulement arriereCojinete posterior1

55E0062830Bolt, cover stayTige de flasqueTirante de la tapa4

55F0062831Stud, securingGoujonTirante central1
55G0062799Capacitor 35ufCondensateurCondensador1
55H0062714Cup, rubberObturateurTapon de goma1

560062888Kit, spark arresterKit, pare-étincellesJuego, apagachispas1
570008854Lug, groundOeillet de mise à la terreTerminal, tierra1
580057254Nut, hex flg 5/16-18Écrous nyloc 5/16-18Tuerca, nyloc 5/16-184
590064476Washer, lock 5/16 hi-tempContre-écrou 5/16Arandela, de cierre 5/166
600063164Spacer, handle bracketEntretoiseEspaciador2

Note A:

Powermate Corporation will not provide engines as replacement parts. Engines are covered through the engine manufacturer's warranty. Consult the accompanying

engine manual or contact our service department for assistance.

Note B:

These are standard parts available at your local hardware store.

Note C:

Contact your nearest Coleman® Powermate® Service Center for replacement fuel tanks.

WARNING: To avoid possible personal injury or equipment damage, a registered electrician or an authorized service representative should
perform installation and all service. Under no circumstances should an unqualified person attempt to wire into a utility circuit.

Remarque A:

manuel du moteur inclus ou contacter notre département de service après-vente pour toute assistance.

Remarque B:
Remarque C:

Nota A:

manual adjunto del motor o comuníquese con nuestro departamento de servicio para recibir ayuda al respecto.

Nota B:
Nota C:

Powermate Corporation ne fournit pas de moteurs dans ses pièces détachées. Les moteurs sont couverts par la garantie du fabricant de moteurs. Consulter le

Ces pièces sont des pièces standard disponibles en quincaillerie.
Pour commander un réservoir de rechange, contacter Centre de service Coleman® Powermate® le plus proche.

AVERTISSEMENT: Pour éviter toute blessure personnelle ou dommage à l’équipement, l’installation et tout entretien devralent être effectués par un
électricien qualifié ou un préposé au service autorisé. En aucun cas, une personne non-qualifiée ne devrait essayer de faire le raccord au circuit principal.

Powermate Corporation no proporcionará los motores como repuestos. Los motores están cubiertos por medio de la garantía del fabricante del motor. Consulte el

Estas son piezas estándar disponibles en su ferretería local.
Para hacer pedidos de tanques, localice el Centro de Servicio de Coleman® Powermate® más cercano.

ADVERTENCIA: Para evitar posibles lesiones físcas o daños materiales, es necesario que la instalación y todo el servicio sea realizado por un electricista
matriculado o representatnte de servicio autorizado. Bajo ninguna circunstancia debe permitirse que una persona que no está capacitad trate de
manipular cables dentro del circuito de servicio eléctrico.

NOTES – REMARQUES – NOTAS

14

NOTES – REMARQUES – NOTAS

15

4970 Airport Road

P. O. Box 6001

Kearney, NE 68848

1-800-445-1805
1-308-237-2181

Fax [phone]

© 2007 Powermate Corporation. All rights reserved.
Coleman® and

Powermate ® is a registered trademark of Powermate Corporation.

© 2007 Powermate Corporation. Tous droits réservés.
Coleman® et

Powermate® est une marque déposée de Powermate Corporation.

© 2007 Powermate Corporation. Reservados todos los derechos.

Coleman® y

Powermate ® es una marca comercial registrada de Powermate Corporation.

are registered trademarks of The Coleman Company, Inc. used under license.

sont des marques déposées de The Coleman Company, Inc. utilisées sous licence.

son marcas comerciales registradas de The Coleman Company, Inc. utilizadas bajo licencia.
