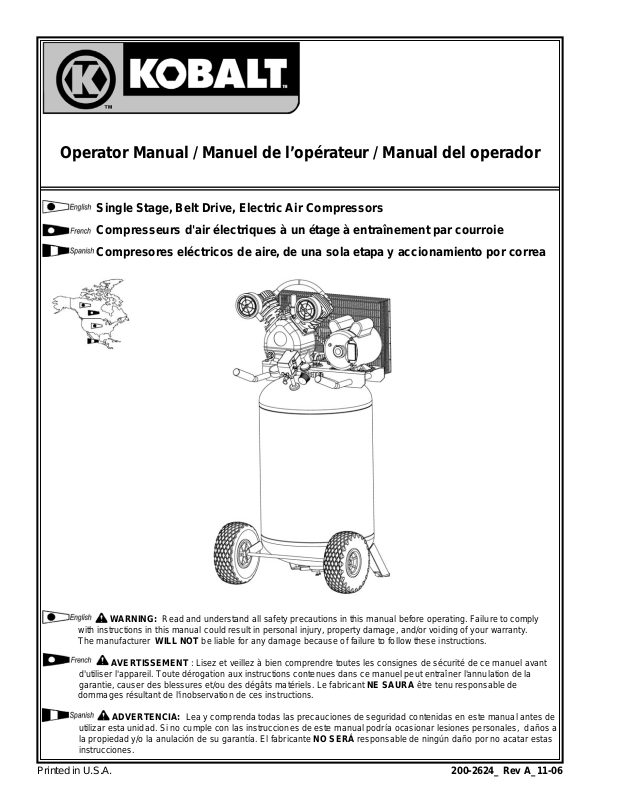

Powermate KLA1683066 User Manual [en, es, fr]

Single Stage, Belt Drive, Electric Air Compressors
Compresseurs d'air électriques à un étage à entraînement par courroie

Compresores eléctricos de aire, de una sola etapa y accionamiento por correa

WARNING: Read and understand all safety precautions in this manual before operating. Failure to comply

with instructions in this manual could result in personal injury, property damage, and/or voiding of your warranty.
The manufacturer WILL NOT be liable for any damage because of failure to follow these instructions.

AVERTISSEMENT : Lisez et veillez à bien comprendre toutes les consignes de sécurité de ce manuel avant
d'utiliser l'appareil. Toute dérogation aux instructions contenues dans ce manuel peut entraîner l'annulation de la
garantie, causer des blessures et/ou des dégâts matériels. Le fabricant NE SAURA être tenu responsable de
dommages résultant de l'inobservation de ces instructions.

ADVERTENCIA: Lea y comprenda todas las precauciones de seguridad contenidas en este manual antes de
utilizar esta unidad. Si no cumple con las instrucciones de este manual podría ocasionar lesiones personales, daños a
la propiedad y/o la anulación de su garantía. El fabricante NO SERÁ responsable de ningún daño por no acatar estas
instrucciones.

Operator Manual / Manuel de l’opérateur / Manual del operador

200-2624_ Rev A_11-06Printed in U.S.A.

2 200-2624

SAFETY GUIDELINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Basic Air Compressor Components . . . . . . . . . . . . . . . . . . .6

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Assembling the Compressor . . . . . . . . . . . . . . . . . . . . . . . .7

COMPRESSOR CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

ELECTRICAL POWER REQUIREMENTS . . . . . . . . . . . . . . . . .10

Electrical Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Extension Cords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Grounding Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Motor Reset Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

BREAK-IN OF THE PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

OPERATING INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . .14

Daily Startup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Shutdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Draining the Tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Checking the Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Changing the Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

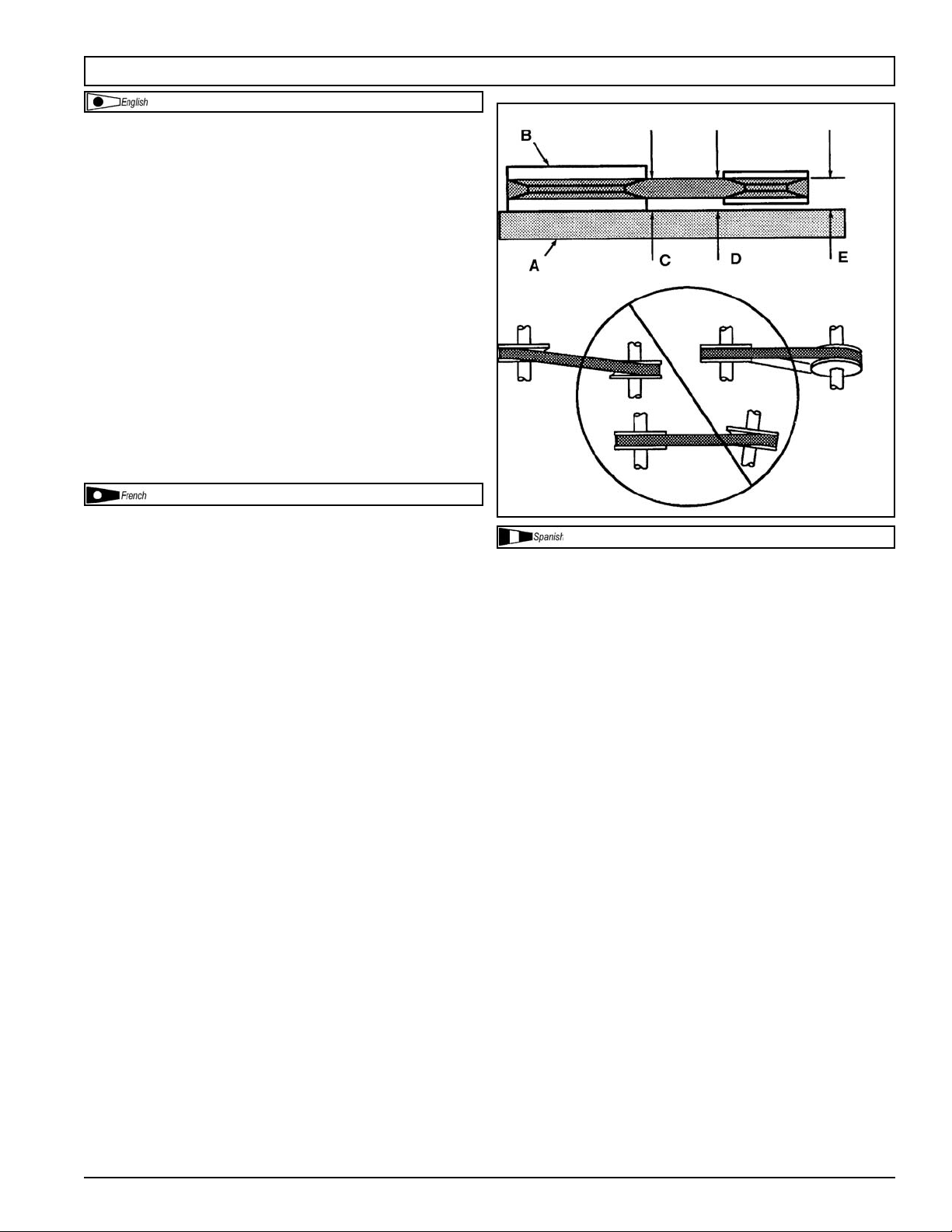

Belt Tension and Pulley Alignment . . . . . . . . . . . . . . . .17-18

Cleaning the Air Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Checking the Relief Valve . . . . . . . . . . . . . . . . . . . . . . . . .19

Testing for Leaks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

SERVICE INTERVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

TROUBLESHOOTING CHART . . . . . . . . . . . . . . . . . . . . . . . . .21

GLOSSARY OF TERMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

VUE D’ENSEMBLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Éléments de base du compresseur d’air . . . . . . . . . . . . . . .6

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Assemblage du compresseur . . . . . . . . . . . . . . . . . . . . . . . .7

COMMANDES DU COMPRESSEUR . . . . . . . . . . . . . . . . . . . . . .9

SPÉCIFICATIONS DE L’ALIMENTATION

ÉLECTRIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11

Câblage électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11

Rallonges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11

Instructions de mise à la terre . . . . . . . . . . . . . . . . . . . . . .11

REMISE EN MARCHE ET CÂBLAGE DU

MOTEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Interrupteur de remise en marche du moteur . . . . . . . . . . .12

RODAGE DE LA POMPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14-15

Mise en marche quotidienne . . . . . . . . . . . . . . . . . . . . .14-15

Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Vidange du réservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Vérification du niveau d’huile . . . . . . . . . . . . . . . . . . . . . . .16

Vidange d’huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Tension de la courroie et alignement de la poulie . . . . .17-18

Nettoyage du filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Vérification de soupape de décharge . . . . . . . . . . . . . . . . .19

Essai d’étanchéité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

ENTRETIEN PÉRIODIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

GLOSSAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

PAUTAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

RESUMEN GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Componentes básicos del compresor de aire . . . . . . . . . . .6

MONTAJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Montaje del compresor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

CONTROLES DEL COMPRESOR . . . . . . . . . . . . . . . . . . . . . . . .9

REQUERIMIENTOS DE ALIMENTACIÓN ELÉCTRICA . . . . . .11

Cableado eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Cordones prolongadores . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instrucciones de conexión a tierra . . . . . . . . . . . . . . . . . . .11

CONVERSIÓN DEL CABLE ELÉCTRICO . . . . . . . . . . . . . . . .12

MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Interruptor de restablecimiento del motor . . . . . . . . . . . . . .12

MARCHA INICIAL DEL BOMBA . . . . . . . . . . . . . . . . . . . . . . . . .13

INSTRUCCIONES OPERATIVAS . . . . . . . . . . . . . . . . . . . . . . .15

Arranque diario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Desagüe del tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Verificación del nivel de aceite . . . . . . . . . . . . . . . . . . . . . .16

Cambio de aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Tensión de la correa y alineación de la polea . . . . . . . .17-18

Limpieza del filtro de aire . . . . . . . . . . . . . . . . . . . . . . . . . .19

Revisión de la válvula de alivio . . . . . . . . . . . . . . . . . . . . . .19

Detección de fugas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

INTERVALOS DE SERVICIO . . . . . . . . . . . . . . . . . . . . . . . . . . .20

CUADRO DE DETECCIÓN DE FALLOS . . . . . . . . . . . . . . . . . .23

GLOSARIO DE TÉRMINOS . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

TABLE OF CONTENTS

TABLE DES MATIÈRES

INDICE

CAUTION

200-2624 3

SAFETY GUIDELINES

The following information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this
information, we use the following symbols. Please read the manual and pay attention to these sections.

– A POTENTIAL HAZARD THAT WILL CAUSE SERIOUS INJURY OR LOSS OF LIFE.

– A POTENTIAL HAZARD THAT COULD CAUSE SERIOUS INJURY OR LOSS OF LIFE.

– A POTENTIAL HAZARD THAT MAY CAUSE MODERATE INJURY OR DAMAGE TO EQUIPMENT.

WARNING:

DANGER:

CAUTION:

1. RISK OF FIRE OR EXPLOSION. Never spray
flammable liquids in a confined area. It is normal for
the motor and pressure switch to produce sparks
while operating. If sparks come into contact with
vapors from gasoline or other solvents, they may
ignite, causing fire or explosion. Always operate the

compressor in a well–ventilated area. Do not smoke
while spraying. Do not spray where sparks or flame
are present. Keep compressor as far from spray area
as possible.

2. RISK OF BURSTING. Do not weld, drill or modify the
air tank of this compressor. Welding or modifications
on the air compressor tank can severely impair tank
strength and cause an extremely hazardous
condition. Welding or modifying the tank in any
manner will void the warranty.

3. RISK OF ELECTRICAL SHOCK. Never use an
electric air compressor outdoors when it is raining or
on a wet surface, as it may cause an electric shock.

4. RISK OF INJURY. This unit starts automatically.
ALWAYS shut off the compressor, remove the plug
from the outlet, and bleed all pressure from the
system before servicing the compressor, and when
the compressor is not in use. Do not use the unit with
the shrouds or beltguard removed. Serious injury
could occur from contact with moving parts.

5. RISK OF BURSTING. Check the manufacturer’s
maximum pressure rating for air tools and
accessories. Compressor outlet pressure must be
regulated so as to never exceed the maximum
pressure rating of the tool. Relieve all pressure
through the hose before attaching or removing
accessories.

6. RISK OF BURNS. High temperatures are generated
by the pump and manifold. To prevent burns or other
injuries, DO NOT touch the pump, manifold or
transfer tube while the pump is running. Allow them to
cool before handling or servicing. Keep children away
from the compressor at all times.

7. RISK TO BREATHING. Be certain to read all labels
when you are spraying paints or toxic materials, and
follow the safety instructions. Use a respirator mask if
there is a chance of inhaling anything you are
spraying. Read all instructions and be sure that your
respirator mask will protect you. Never directly inhale
the compressed air produced by a compressor. It is
not suitable for breathing purposes.

8. RISK OF EYE INJURY. Always wear ANSI Z87.1
approved safety goggles when using an air
compressor. Never point any nozzle or sprayer
toward a person or any part of the body. Equipment
can cause serious injury if the spray penetrates the
skin.

9. RISK OF BURSTING. Do not adjust the relief valve
for any reason. Doing so voids all warranties. The
relief valve has been pre-set at the factory for the
maximum pressure of this unit. Personal injury and /or
property damage may result if the relief valve is
tampered with.

10. RISK OF BURSTING.Do not use plastic or pvc pipe
for compressed air. Use only gavanized steel pipe
and fittings for compressed air distribution lines.

11. RISK TO HEARING. Always wear hearing protection

when using an air compressor. Failure to do so may
result in hearing loss.

12. The power cord on this product contains lead, a
chemical known to the State of California to cause
cancer, and birth defects or other reproductive harm.

Wash hands after handling.

NOTE: ELECTRICAL WIRING. Refer to the air compressor’s

serial label for the unit’s voltage and amperage
requirements. Ensure that all wiring is done by a
licensed electrician, in accordance with the National
Electrical code.

WARNING

1. Drain the moisture from the tank on a daily basis. A
clean, dry tank will help prevent corrosion.

2. Pull the pressure relief valve ring daily to ensure that
the valve is functioning properly, and to clear the
valve of any possible obstructions.

3. To provide proper ventilation for cooling, the
compressor must be kept a minimum of 12 inches (31
cm) from the nearest wall, in a well–ventilated area.

4. To prevent damage to tank and compressor on
stationary models, the tank must be shimmed so the
pump base is level within 1/8” to distribute oil
properly. All feet must be supported, shimming where
necessary, prior to attaching to the floor. Fasten all
feet to floor. We also recommend the use of vibration
pads (094-0021) under tank feet.

5. Fasten the compressor down securely if transporting
is necessary. Pressure must be released from the
tank before transporting.

6. Protect the air hose and electric cord from damage
and puncture. Inspect them weekly for weak or worn
spots, and replace if necessary.

7. To reduce the risk of electric shock, do not expose to
rain. Store indoors.

8. Never operate the compressor if the power cord or
plug are damaged. Take the equipment to the nearest
Authorized Service Center , and a specialist technician
will replace it.

4 200-2624

1. Vidangez tous les jours l'humidité accumulée dans le
réservoir. Pour éviter la corrosion, le réservoir doit être
propre et sec.

2. Tirez tous les jours sur l'anneau de la soupape de
décharge pour vous assurer qu'elle fonctionne
correctement et éliminer toutes les obstructions
possibles de la soupape.

3. Pour assurer une ventilation correcte pour le
refroidissement, le compresseur doit être placé à une
distance minimum de 31 cm (12 pouces) du mur le
plus proche, dans une zone bien aérée.

4. Pour éviter tout endommagement du réservoir et du
compresseur sur les modèles fixes, calez le réservoir
de façon à ce que la pompe soit à niveau à ± 3 mm
(1/8") pour distribuer correctement l'huile. Tous les

pieds doivent être soutenus et des cales doivent être
placées aux endroits nécessaires avant la fixation au
sol. Fixez tous les pieds au sol. Il est également
recommandé de placer des tampons d'amortissement
(094-0021) sous les pieds du réservoir.

5. Si vous transportez le compresseur, fixez-le bien.
Avant de le transporter, il faut d'abord dépressuriser le
réservoir.

6. Protégez le tuyau d'air contre les risques
d'endommagement et de perforation. Inspectez-le
chaque semaine pour déceler toute trace de faiblesse
ou d'usure et remplacez-le au besoin.

7. Pour réduire les risques de décharge électrique,
protégez l'appareil de la pluie. Entreposez-le à
l'intérieur.

ATTENTION

Les informations suivantes concernent VOTRE SÉCURITÉ et LA PROTECTION DU MATÉRIEL CONTRE LES PANNES. Pour vous aider
à identifier la nature de ces informations, nous utilisons les symboles suivants. Veuillez lire le manuel et prêter attention à ces sections.

– DANGER POTENTIEL POUVANT ENTRAÎNER DE GRAVES BLESSURES OU LA MORT.

– DANGER POUVANT CAUSER DES BLESSURES GRAVES VOIRE MORTELLES.

– DANGER POUVANT CAUSER DES BLESSURES MOYENNEMENT GRAVES OU

L'ENDOMMAGEMENT DE L'APPAREIL.

AVERTISSEMENT:

DANGER:

ATTENTION:

CONSIGNES DE SÉCURITÉ

1. RISQUE D’INCENDIE OU D’EXPLOSION. Ne jamais
vaporiser de liquides inflammables dans un endroit
confiné. Il est normal que le moteur et le manostat
produisent des étincelles pendant le
fonctionnement. Si les étincelles entrent en contact
avec les vapeurs d’essence ou d’autres solvants,
ces vapeurs peuvent s’enflammer et causer un
incendie ou une explosion. Utilisez toujours le
compresseur dans une zone bien aérée. Ne fumez
pas quand vous pulvérisez. Ne pulvérisez pas en
présence d’étincelles ou d flammes. Placez le
compresseur aussi loin que possible de la zone de
pulvérisation.

2. RISQUE D’ÉCLATEMENT. Ne soudez pas, ne percez
pas ou ne modifiez pas le réservoir d'air de ce
compresseur. La soudure ou des modifications sur le
réservoir du compresseur d'air peut sensiblement
altérer sa solidité et causer des conditions d’utilisation
extrêmement dangereuses. La soudure ou la
modification quelconque du réservoir entraînera
l’annulation de la garantie.

3. RISQUE DE CHOC ÉLECTRIQUE. N’utilisez jamais
un compresseur d’air électrique à l’extérieur quand il
pleut ou sur une surface mouillée sous peine de vous
exposer à une décharge électrique.

4. RISQUE DE BLESSURE. Cet appareil se met en
marche automatiquement. Arrêttez TOUJOURS le
compresseur, débranchez-le de la prise de courant et
purgez toute la pression du circuit avant de procéder à
l'entretien du compresseur ou lorsque vous ne l'utilisez
pas. N'utilisez pas l'appareil sans les protections ou le
garde-courroie. Risque de blessures graves en cas de
contact avec les pièces en mouvement !

5. RISQUE D’ÉCLATEMENT. Vérifiez les spécifications
de pression maximum recommandées par le fabricant
pour les outils et les accessoires pneumatiques. La
pression de sortie du compresseur doit être réglée de
façon à ne jamais dépasser la pression maximum
nominale de l'outil. Dépressurisez entièrement le tuyau
avant de raccorder ou de débrancher des accessoires.

6. RISQUE D’ÉCLATEMENT. Les températures élevées
sont produites par la pompe et la tubulure. Pour éviter
toute brûlure ou d'autres blessures, NE TOUCHEZ
PAS la pompe, le distributeur ou le tube de transfert

tandis que la pompe fonctionne. Laissez-les refroidir
avant de les manipuler ou de procéder à leur entretien.
Ne laissez jamais les enfants s'approcher du
compresseur.

7. RISQUE RESPIRATOIRE. Veillez à lire toutes les
étiquettes quand vous pulvérisez de la peinture ou des
matériaux toxiques, et suivez les consignes de
sécurité. Utilisez un masque à gaz si vous risquez
d'inhaler le produit pulvérisé. Lisez toutes les
instructions et veillez à ce que le masque à gaz assure
votre protection. Ne jamais inhaler l’air
comprimé d’un compresseur. Il ne convient pas à la
respiration.

8. RESQUE DE BLESSURE AUX YEUX. Porter toujours
des lunettes de sécurité homologuées ANSI Z87.1 lors
de l’utilisation d’un compresseur d’air. Ne dirigez
jamais une buse ou un pulvérisateur vers quelqu'un ou
une quelconque partie du corps. Ce matériel peut
causer des blessures graves si le produit vaporisé
pénètre dans la peau.

9. RISQUE D’ÉCLATEMENT.Ne régler la soupape de
décharge sous aucun prétexte : ceci aurait pour effet
d'annuler toutes les garanties. La soupape de
décharge est pré-réglée en usine à la pression
maximum de l'unité. L'altération de la soupape de
décharge risque d'entraîner des blessures et/ou des
dégâts matériels.

10. RISQUE D’ÉCLATEMENT.N'utilisez pas de tuyaux en
plastique ou en PVC pour l'air comprimé. Utilisez
uniquement des tuyaux et des raccords en acier
galvanisé pour le circuit de distribution de l'air
comprimé.

11. RISQUE AUDITIF. Porter toujours des protecteurs
d’oreilles en utilisant un compresseur d’air. Dans le cas
contraire, il y a risque de perte d’audition.

12. Le cordon d'alimentation de ce produit contient du
plomb, un produit chimique reconnu par l'État de
Californie comme pouvant causer le cancer, des
malformations à la naissance ou autres problèmes de
reproduction. Lavez-vous les mains après utilisation.

REMARQUE: CÂBLAGE ÉLECTIQUE.

Pour savoir quelles sont
les normes d’intensité et de tension de l’appareil, référez­vous à l’étiquette du numéro de série du compresseur
d’air. Veillez à ce que tout le câblage soit effectué par un
electicien qualifié conformément au Code National
Électrique des E.U.

AVERTISSEMENT

200-2624 5

ADVERTENCIA

1. Elimine la humedad del tanque todos los días.
Un tanque limpio y seco ayudará a evitar la corrosión.

2. Tire del anillo de la válvula de alivio de la presión todos
los días para asegurarse de que la válvula esté
funcionando adecuadamente y para eliminar cualquier
obstrucción en la válvula.

3. A fin de lograr una ventilación adecuada para el
enfriamiento, el compresor debe mantenerse a un
mínimo de 31 cm (12 pulgadas) de la pared más
cercana, en una zona bien ventilada.

4. Para evitar daños al tanque y al compresor en
modelos fijos, se debe calzar el tanque de manera que
la base de la bomba quede nivelada dentro de 3 mm
(1/8") , a fin de distribuir correctamente el aceite. Se
deben apoyar todos las patas, calzando donde sea
necesario, antes de fijarlas al piso. Asegure todas las
pies en el piso. También se recomienda el uso de

calzos antivibratorios (094-0021) debajo de las patas
del tanque.

5. Sujete el compresor muy bien si es necesario su
transporte. Debe liberarse la presión del tanque
antes de su transporte.

6. Proteja la manguera de aire y el conducto eléctrico
contra daños y pinchaduras. Inspecciónelos todas las
semanas para comprobar que no existen zonas
débiles o desgastadas, y reemplácelos si fuera
necesario.

7. Para reducir el riesgo de choque eléctrico, proteja la
unidad de la lluvia. Almacene en el interior.

8. Nunca opere el compresor, si el cordón de
alimentación y/o la clavija, se encuentran dañados,
lleve el equipo al centro de servicio autorizado,
más cercano a su domicilio, para que un técnio
especializado lo reemplace.

PRECAUCIÓN

PAUTAS DE SEGURIDAD

La información que sigue se refiere a la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS DEL EQUIPO. Como
ayuda para reconocer esta información, usamos los siguientes símbolos. Lea por favor el manual y preste atención a estas secciones.

- UN POSIBLE RIESGO QUE CAUSARÁ LESIONES GRAVES O LA PÉRDIDA DE LA VIDA.

- UN RIESGO POTENCIAL QUE PODRÍA PROVOCAR GRAVES LESIONES O MUERTE.

- UN RIESGO POTENCIAL QUE PODRIA PROVOCAR LESIONES LEVES O DAÑAR EL EQUIPO.

ADVERTENCIA:

PELIGRO:

PRECAUCIÓN:

1. RIESGO DE INCENDIO O EXPLOSIÓN. Nunca rocíe
líquidos inflamables en un área confinada. Es normal
que el motor y el interruptor de presión produzcan
chispas al estar en funcionamiento. Si las chispas
entran en contacto con los vapores de la gasolina o con
otros disolventes, éstos podrían encenderse, causando
un incendio o una explosión. Siempre opere el
compresor en un lugar bien ventilado. No fume al
rociar. No rocíe donde existan chispas o llama.
Mantenga el compresor tan lejos del lugar de rociado
como sea posible.

2. RIESGO DE EXPLOSIÓN. No suelde, no perfore ni
modifique el tanque del aire de este compresor. La
soldadura o las modificaciones en el tanque del
compresor de aire podrían deteriorar gravemente la
resistencia del tanque y causar una condición
extremadamente peligrosa. Soldar o modificar el
tanque de cualquier manera anulará la garantía.

3. RIESGO DE DESCARGA ELÉCTRICA. Nunca utilice
un compresor eléctrico de aire en el exterior cuando
esté lloviendo ni lo coloque sobre una superficie
mojada, ya que esto podría causar descargas
eléctricas.

4. RIESGO DE LESIONES. Esta unidad arranca
automáticamente. SIEMPRE apague el compresor,
quite el enchufe del tomacorrientes, y purgue toda la
presión del sistema antes de realizar el servicio al
compresor y cuando el compresor no esté en uso. No
utilice la unidad sin las cubiertas o sin el protector de la
correa ya que podría sufrir lesiones por el contacto con
las piezas móviles.

5. RIESGO DE EXPLOSIÓN.Verifique la presión nominal
máxima sugerida por el fabricante para las
herramientas y los accesorios neumáticos. La presión
de salida del compresor se debe regular de tal manera
que nunca se exceda la presión nominal máxima de la
herramienta. Antes de conectar o retirar accesorios,
alivie toda presión del tubo.

6. RIESGO DE QUEMADURAS. La bomba y el múltiple
producen altas temperaturas. Para prevenir
quemaduras u otro tipo de heridas, NO TOQUE la
bomba, el múltiple ni el tubo de transferencia mientras
la bomba se está funcionando. Permita que se enfríe

antes de manipularlos o realizar el servicio necesario.
Mantenga a los niños alejados del compresor en todo
momento.

7. RIESGO PARA LA RESPIRACIÓN. Asegúrese de leer
todas las etiquetas cuando esté rociando pinturas o
materiales tóxicos, y siga las instrucciones de
seguridad. Use una careta respiratoria si existe la
posibilidad de inhalar algún producto al rociar. Lea
todas las instrucciones y asegúrese de que su careta
respiratoria le proteja. Nunca inhale directamente el
aire comprimido producido por un compresor. No es
adecuado para respirarly.

8. RIESGO DE LESIONES OCULARES. Cuando utilice
un compresor de aire siempre use gafas de seguridad
aprobadas según ANSI Z87.1. Nunca dirija la boquilla
ni el rociador hacia una persona ni hacia alguna parte
del cuerpo. El equipo puede causar una lesión grave
si el rocío penetra en la piel.

9. RIESGO DE EXPLOSIÓN. No ajuste la válvula de
alivio. En caso contrario, se anularán todas las
garantías. La válvula de alivio fue ajustada de fábrica
para que la unidad funcione a su presión máxima. Si
se altera la válvula podría ocurrir un accidente con
lesiones a personas o daños a la propiedad.

10. RIESGO DE EXPLOSIÓN.No use tubería de plástico ni
de PVC para el sistema de aire comprimido. Use sólo
tubería y conectores de acero galvanizado para las
líneas de distribución de aire comprimido.

11. RIESGO AL SENTIDO DEL OÍDO. Siempre
use protectores auditivos cuando use un compresor de
aire. Si no lo hace podría sufrir pérdida de la audición.

12. El cable de energía de este producto contiene plomo,

un elemento químico que según el Estado de California
puede producir cáncer y malformaciones de nacimiento
u otros problemas de reproducción. Lávese las manos

después de utilizarlo.

NOTA: CABLEADO ELECTRICO.

Refiérase al rótulo del
número de serie del compresor de aire para conocer los
requerimientos de voltaje y amperaje de la unidad.
Cerciórese de que todo el cableado lo instala un electicista
capacitado, de conformidad con el Código Eléctrico
Nacional.

6 200-2624

The basic components of the air compressor are the

electric motor, pump, pressure switch and tank (see Fig. 1).

The electric motor (see A) powers the pump. The electric
motor is equipped with an overload protector to help prevent
possible motor burnout. If the motor becomes overheated, the
overload protector will shut it down. Should this occur, allow the
motor to cool for 10-15 minutes, then press (never force) the
motor reset switch to restart the motor.

The pump (see B) compresses the air and discharges it
into the tank.

The tank (see C) stores the compressed air.

The pressure switch (see D) shuts down the motor and
relieves air pressure in the pump and transfer tube when the air
pressure in the tank reaches the kick–out pressure. As
compressed air is used and the pressure level in the tank drops
to the kick–in pressure, the pressure switch restarts the motor
automatically, without warning and the pump resumes
compressing air.

The air line outlet (see E). Connect 1/4” NPT air hose to
this outlet.

Éléments de base du compresseur d'air

Les éléments de base du compresseur d'air sont le moteur
électrique, la pompe, le manostat et le réservoir (Fig. 1).

Le moteur électrique (A) actionne la pompe. Il est équipé
d'un protecteur de surcharge pour ne pas griller. Le protecteur
de surcharge arrête le moteur dès qu'il surchauffe. Dans ce
cas, laissez-le refroidir pendant 10 à 15 minutes, puis appuyez
sans forcer sur l'interrupteur de remise en marche du moteur
pour le redémarrer.

La pompe (B) comprime l'air.

Le réservoir (C) contient l'air comprimé.

Le manostat (D) arrête le moteur et libère la pression d'air
dans la pompe et le tube de transfert quand la pression dans le
réservoir atteint la pression de fermeture. Au fur et à mesure
que l'air comprimé est utilisé et que le niveau de pression dans
le réservoir baisse jusqu'à la pression d'ouverture, le manostat
remet le moteur en marche automatiquement, sans
avertissement, et la pompe reprend la compression d'air.

Le sortie d’air (voir E). Raccorder le tuyau pneumatique
NPT de 6.35 mm (1/4 po) à cette sortie.

Los componentes básicos del compresor de aire son el
motor eléctrico, la bomba, el interruptor de presión y el tanque
(Fig. 1).

El motor eléctrico (vea A) acciona la bomba. El motor
eléctrico está equipado con un protector contra sobrecarga
para ayudar a evitar el quemado posible del motor. Si el motor
llegará a sobrecalentarse, el protector contra sobrecarga lo
apagará. En caso de ocurrir esto, permita que el motor se
enfríe durante 10 a 15 minutos y luego presione (nunca fuerce)
el interruptor de restablecimiento del motor para volver a
arrancar el motor.

La bomba (vea B) comprime el aire y lo descarga hacia el
tanque.

El tanque (vea C) almacena el aire comprimido.

El interruptor de presión (vea D) apaga el motor y alivia la
presión del aire en la bomba y el tubo de transferencia cuando
la presión del aire en el tanque alcanza el límite establecido en

fábrica. Al ir usándose el aire comprimido y bajar el nivel de
presión en el tanque hasta llegar al nivel preestablecido, el
interruptor de presión vuelve a arrancar el motor y la bomba
continúa comprimiendo el aire.

El salida de la línea de aire (vea E ). Conecte la

manguera de aire de 6.35 mm (1/4”) NPT en esta salida.

OVERVIEW \ VUE D’ENSEMBLE \ RESUMEN GENERAL

BASIC AIR COMPRESSOR COMPONENTS

ÉLÉMENTS DE BASE DU COMPRESSEUR D’AIR

COMPONENTES BÁSICOS DEL

COMPRESOR DE AIRE

Fig. 1

200-2624 7

1. Unpack the air compressor. Inspect the unit for damage. If
the unit has been damaged in transit, contact the carrier
and complete a damage claim. Do this immediately
because there are time limitations to damage claims.

The carton should contain:

• air compressor

• operator and parts manuals

2. Check the compressor’s serial label to ensure that you
have received the model ordered, and that it has the
required pressure rating for its intended use.

3. Locate the compressor according to the following
guidelines:

a. Position the compressor near a grounded electrical

outlet (see GROUNDING INSTRUCTIONS, page 10).
Avoid using an extension cord; use a longer hose
instead.

b. The flywheel side of the compressor must be at least

12 inches (31 cm) from any wall or obstruction, in a
clean, well-ventilated area, to ensure sufficient air
flow and cooling.

c. In cold climates, store portable compressors in a

heated building when not in use. This will reduce
problems with lubrication, motor starting and freezing
of water condensation.

On stationary models the shipping pallet
is not designed as a base for an operating
compressor.

d. Remove the compressor from the shipping pallet and

place it on the floor or a hard, level surface. The
compressor must be level to ensure proper
lubrication of the pump and good drainage of the
moisture in the tank.

e. We recommend the use of rubber vibration pads

under the feet (see A) of stationary units p/n
(094-0021). Bolting holes are provided in the tank feet.
Place shims between the feet and the vibration pads
as necessary to make the tank platform level to within
1/8” to distribute oil properly. Bolt the compressor to
the floor. Tighten the bolts, alternating between bolts
often to obtain even tightness. Do not overtighten the
bolts.

4. Connect an air hose (not included) to the manifold outlet.

1. Sortez le compresseur d’airde sa boîte. Inspectez–le pour
vous assurer qu’il n’est pas endommagé. S’i a été
endommagé pendant le transport, référez–vous à
l’étiquette de transport et déclarez les dommages aux
transporteur. Faites cette démarche immédiatement étant
donné les délais limites des demandes d’indemnisation.

Le carton doit contenir:

• compresseur d’air

• manuel de l’opérateur et manuel de pièces

2. Vérifiez l'étiquette du numéro de série du compresseur
pour vous assurer qu'il s'agit bien du modèle commandé et
que la pression nominale est conforme à l'utilisation
prévue.

3. Positionnez le compresseur conformément aux
recommandations suivantes :

a. Placez le compresseur près d'une prise de courant

mise à la terre (voir INSTRUCTIONS DE MISE
À LA TERRE, p. 11). Évitez d'utiliser une
rallonge ; utilisez plutôt un tuyau flexible plus long.

b. Pour assurer un écoulement d'air et un

refroidissement suffisants, le côté du volant-moteur
du compresseur doit se trouver dans une zone propre
et bien ventilée, et à une distance de 31 cm (12
pouces) du mur ou de toute autre obstruction.

c. Dans des climats froids, entreposez les compresseurs

portatifs dans un bâtiment chauffé lorsqu'ils ne sont
pas en service pour réduire les problèmes de
lubrification, de démarrage du moteur et de gel de
l'eau produite par condensation.

Sur les modèles stationnaires la
palette d'expédition n'est pas conçue comme base
pour un compresseur de fonctionnement.

d. Enlevez le compresseur de la palette d'expédition et

placez-le sur le sol ou sur une surface dure et
horizontale. Le compresseur doit être à niveau pour
assurer le graissage de la pompe et une vidange
correcte de l'eau condensée dans le réservoir.

e. Nous vous recommandons de placer des tampons

d'amortissement en caoutchouc sous les pieds (A)
des appareils fixes (no de réf. 094-0021). Les pieds
du réservoir comportent des trous pour boulons.
Placez les cales entre les pieds et les tampons
d'amortissement selon les besoins pour que la plate­forme du réservoir soit à niveau à ± 3 mm (1/8") et
assurer ainsi la distribution correcte de l'huile.
Boulonnez le compresseur au sol. Serrez les boulons
en alternant fréquemment entre les boulons pour
assurer un serrage uniforme. Ne serrez pas trop les
boulons.

4. Reliez des tuyaux d'air (non inclus) à la sortie diverse.

CAUTION:

ATTENTION:

A

ASSEMBL Y / ASSEMBLAGE

ASSEMBLING THE COMPRESSOR

ASSEMBLAGE DU COMPRESSEUR

Fig. 2

8 200-2624

1. Desembale el compresor de aire. Inspeccione la unidad
para verificar que no sufrió daños. Si la unidad ha sido
dañada durante el transporte, comuníquese con la
empresa transportadora y complete una reclamación por
daños. Haga esto de inmediato porque existen
limitaciones de tiempo respecto a las reclamaciones por
daños.

La caja debe contener los elementos siguientes:

• compresor de aire

• manual del operador y manual de piezas

2. Verifique el rótulo del número de serie del compresor para
asegurarse de que haya recibido el modelo que pidió
y que el mismo tenga la presión nominal requerida para el
uso deseado.

3. Ubique el compresor de acuerdo con las pautas
siguientes:

a. Ubique el compresor cerca de un tomacorriente

eléctrico conectado a tierra (consulte
INSTRUCCIONES DE PUESTA A TIERRA, vea

11). Evite el uso de un cordón prolongador; es
preferible usar una manguera más larga.

b. El lado del volante del compresor se debe encontrar

cuando menos a 31 cm (12 pulgadas) de cualquier
pared u obstáculo, en un área limpia y bien ventilada,
a fin de asegurar el flujo del aire y el
enfriamiento adecuados.

c. En climas fríos, almacene el compresor portátil en un

edificio con calefacción. Esto reducirá problemas de
lubricación, arranque del motor y congelamiento del
agua de condensación.

En modelos inmóviles la paleta del
envío no se diseña como una base para y
compresor de funcionamiento.

d. Retire el compresor de la plataforma de embarque y

colóquelo en el piso o sobre una superficie dura y
nivelada. El compresor debe estar nivelado para
asegurar una buena lubricación de la bomba y un
buen drenaje del agua condensada en el tanque
receptor.

e. Recomendamos emplear almohadillas

amortiguadoras de goma debajo de las patas
(vea A) de las unidades fijas p/n (094-0021). En las
patas del tanque hay orificios para empernarlo.
Coloque las calzas entre las patas y las almohadillas
amortiguadoras como sea necesario para nivelar la
plataforma del tanque con una variación de 3 mm
(1/8") a fin de distribuir el aceite correctamente. Fije
el compresor al piso. Apriete los pernos, alternando a
menudo entre ellos para obtener un ajuste parejo. No
los apriete demasiado.

4. Conecte una manguera de aire (no incluida) con el
enchufe mul'tiple.

PRECAUCIÓN:

MONTAJE

MONTAJE DEL COMPRESOR

A

Fig. 2
