Operator’s Manual

Edger King 163 cc, 4 Cycle

Look inside for:

Page

Safety Definitions 1 Important Safety Information 2-4 Product Specifications 5 Parts & Features 5 Assembly 6 Engine Preparation 7-8 Operation 8-1 Maintenance 12-16 Technical Service 16 Troubleshooting Warranty 18-21 Español 22

MODEL No. P-WLE-1639-[E] P-WLE-1639

IMPORTANT:

Thank you for purchasing this Powermate® Edger. This manual provides complete instructions for safely operating and maintaining your Edger. Read and save these instructions. Refer to this manual each time before using your Edger.

Record the following for future reference: Mfg. Date Code:

______________________ Date of Purchase: Attach a copy of your sales receipt. Consumer Toll Free Number: 1-800-737-2112

WARNING

This product contains one or more chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

If you have a question or problem...

CALL TOLL FREE: 1-800-737-2112

KEEP THIS MANUAL FOR FUTURE REFERENCE

03/11/2008 Printed in China A101103

Safety Definitions

INCREASE

CUTTING

DEPTH

START

ENGINE

STOP

START /

RUN

WIRES MUST BE CONNECTED

DANGER

PUSH TO PRIME

• Save these instructions

Safety Alert Symbols

Important Safety Information

The following symbols are used on the product and in this manual to alert the operator of potential safety hazards. Read them carefully, and understand their meaning.

DANGER

WARNING CAUTION

Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, may result in minor/moderate injury or equipment/property damage.

The following symbols can be found on your edger. Carefully read and understand their meaning.

Safety Warning Symbols

Indicates WARNING, DANGER, or CAUTION.

Read operator’s manual before operating this machine. Failure to follow directions could result in serious injury.

Thrown objects. Remove all rocks, stones, and foreign objects which could be thrown by machine

Wear eye protection complying with ANSI Z87.1 and hearing protection.

Disconnect spark plug wire when not in use or before servicing, cleaning, or performing maintenance on the unit.

Engine exhaust contains carbon monoxide, an odorless and deadly gas. NEVER run unit indoors or in a poorly ventilated area.

Do NOT touch hot muffler or cylinder. Do not use if children or bystanders are present.

These parts are extremely hot from opera-

tion and may remain hot for a short time

after operation.

To reduce risk of fire, clean spilled gas and Rotating parts can cause serious injury. Keep hands and feet away.

oil and keep unit free from debris. Gasoline is

extremely flammable. Allow machine to cool

before refueling.

Control and Operating Symbols

Oil Fill Location

Do Not Overfill

Depth Control Lever

Move lever forward to increase cutting depth

Start Position

Always check that the ground wires are connected before running the unit

Gasoline Fill Location

Start Lever

Release lever to stop engine Engage lever to start/run engine

Push primer 3 times before starting a cold engine. Important: Do not prime to restart a warm engine.

Important Safety Information

• Save all instructions

RESPONSIBILITY OF OPERATOR

1. Carefully read and follow these safety instructions. Failure to do so can result in serious injury.

Know your product. Read and understand this manual before use. Compare the illustrations to unit. Learn location

and function of all controls. Thoroughly understanding the unit before use will result in the best performance and safety.

3. Follow all instructions when assembling the unit. If the unit was purchased in assembled condition, the operator must check the unit carefully to make sure it was assembled according the instructions in the manual before use.

4. Regularly inspect the edger. Make sure parts are not bent, damaged, or loose.

5. Use this equipment for its intended purpose only.

6. Operate the unit only with guards, shields, and other safety items in place and working correctly.

7. Service the unit only with authorized or approved replacement parts.

8. Complete all unit maintenance and adjustments according to the instruction in this manual.

WARNING

Look for this symbol to point out important safety precautions. It means: “ Attention! Become Alert! Your Safety Is Involved.”

WARNING

Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.

WARNING

To prevent accidental starting when setting up, transporting, adjusting or making repairs, always disconnect spark plug wire and put wire where it cannot contact the spark plug.

Important Safety Information

PREPARATION SAFETY

WARNING

• Read, understand, and follow all instructions on the machine and in this manual. Be thoroughly familiar with the controls and the proper use of the edger before starting. Know how to stop the engine quickly.

• Familiarize yourself with all the safety and operating decals on this equipment.

WARNING

• Thoroughly inspect the area where the edger is to be used and remove all foreign objects. Your equipment can propel small objects at high speed causing personal injury or property damage. Stay away from breakable objects, such as house windows, auto glass, greenhouses, etc.

• Check that all nuts and bolts are tight and equipment is in good condition.

WARNING

• Always check that the flameout wire is connected before starting engine.

OPERATION SAFETY

• Never allow children or young teenagers to operate the edger.

WARNING

• Keep area of operation clear of all bystanders, particularly small children and pets.

• Only allow responsible individuals, who are familiar with the instructions, to operate the edger.

WARNING

• Do not operate the edger while under the inuence of alcohol, drugs, or other medication which can cause drowsiness or affect your ability to operate this machine safely.

• Do not use this machine if you are mentally or physically unable to operate the machine safely.

• Always wear ANSI compliant safety goggles or safety glasses with side shields when operating edger to protect your

eyes from foreign objects, which can be thrown from the unit.

Important Safety Information (Continued)

• Save all instructions

OPERATION SAFETY (Continued)

Important Safety Information

• Wear appropriate clothing such as a long sleeved shirt or jacket. Also wear long trousers or slacks. Do NOT wear shorts. Do NOT wear loose clothing, which could get caught in this equipment.

• Always wear work gloves and sturdy footwear such as leather work shoes or short boots. These will protect ankles and shins from small sticks, splinters, and other ying debris, and improve traction.

• It is advisable to wear protective headgear to protect against being struck by small ying particles, or being struck by

low hanging branches, twigs, or other objects, which may be unnoticed by the operator.

WARNING

• Do not put hands or feet near or under rotating parts.

• Exercise extreme caution when operating on or crossing gravel drives, walks, or roads. Stay alert for hidden hazards or trafc.

WARNING

• Exercise caution to avoid slipping or falling. Always be sure of your footing; keep a rm hold on the handle and walk; never run. Never operate the edger at high transport speeds on slippery surfaces.

• Look behind and use care when backing.

• Never operate the edger without good visibility or light.

DANGER

• Do not run the engine indoors or inside a closed area. The exhaust fumes are dangerous, containing CARBON MONOXIDE, an ODORLESS AND DEADLY GAS.

• Never leave the edger unattended when the engine is running. Stop the engine and make sure all moving parts have stopped. Remove the wire from the spark plug.

• Do not overload the edger capacity by attempting to till too deep at too fast a rate.

• If the edger should start to vibrate abnormally, stop the engine, disconnect the spark plug wire and prevent it from

touching the spark plug. Check immediately for the cause. Vibration is generally a warning of trouble.

• Watch for holes, ruts, bumps, or other rough ground. Tall grass can hide obstacles.

FUEL SAFETY

WARNING

• Gasoline is extremely ammable, and gasoline vapors can explode if ignited. Handle with care.

• Use an approved container.

• Check fuel supply before each use, allowing space for expansion as the heat of the engine and/or sun can cause fuel

to expand.

• Fill fuel tank outdoors with extreme care. Never ll fuel tank indoors.

• Never remove gas cap or add fuel with the engine running. Allow engine to cool before refueling.

WARNING

• Do not smoke while refueling.

• After refueling, replace fuel tank cap securely and wipe up spilled fuel.

• Never store fuel or edger with fuel in the tank inside a building where fumes may reach an open ame.

STORAGE SAFETY

•

Always refer to the operator’s manual instructions for important details if the edger is to be stored for an extended period.

• Never store the edger with fuel in the fuel tank inside a building where ignition sources are present such as water heaters, space heaters, clothes dryers, etc.

• To reduce re hazard, keep edger free of grass, leaves, or other debris build-up.

• Allow the engine to cool before storing in any enclosure.

Important Safety Information (Continued)

• Save all instructions

REPAIR, MAINTENANCE, AND ADJUSTMENT SAFETY

• After striking a foreign object, stop the engine. Remove the wire from the spark plug and keep the wire away from the plug to prevent accidental starting. Thoroughly inspect the edger for any damage. If damaged, have the equipment repaired by a trained technician before restarting and operating.

WARNING

• Stop the engine before cleaning, repairing, or inspecting the unit. Make sure all moving parts have stopped. Let the engine cool, disconnect the spark plug wire and move it away from the spark plug.

• Never attempt to make any adjustments while the engine is running except when specically recommended by the manufacturer.

• Keep the edger in safe working condition. Check all fasteners at frequent intervals for proper tightness.

• When servicing or repairing the edger, do not tip the machine over or up unless specically instructed to do so in this

Manual. Service and repair procedures can be done with the edger in an upright position. Some procedures will be easier if the machine is lifted on a raised platform or working surface.

• Use only original equipment or authorized replacement parts.

WARNING

• Never tamper with safety devices. Check their proper operation regularly.

• Do not change the engine governor setting or over-speed engine.

• Clean and replace safety and instruction decals as necessary.

• To guard against engine over-heating, always have engine debris lter mounted and clean.

CHILDREN SAFETY

WARNING

• Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the edger and the edging activity.

• Keep children out of the edging area and under the watchful care of a responsible adult.

• Never assume that children will remain where you last saw them.

• Be alert and turn edger off if children enter the area.

• Before and while moving backwards, look behind and down for small children.

• Never allow children to operate the edger.

• Use extra care when operating near blind corners, shrubs, trees, or other objects that may obstruct vision.

Important Safety Information

Edger Specifications

• Save all instructions

Unit Weight............................ 71 lb. (32kg)

Cutting Depths ................... 0-3.0 in. (0-76 mm)

Blade Diameter................ 9 in. (228 mm), 3 point

Gasoline Type ..... Regular Unleaded / 88 Octane (min.)

Gasoline Capacity ..................... 3.5 qt. (3.3L)

Oil Type (API SG-SL) 10W-30 is recommended for all ser-

vice temperatures. See page 7 for additional information.

Oil Capacity ......................... 19 oz (562 ml)

Spark Plug Model ...................... Torch F7RTC

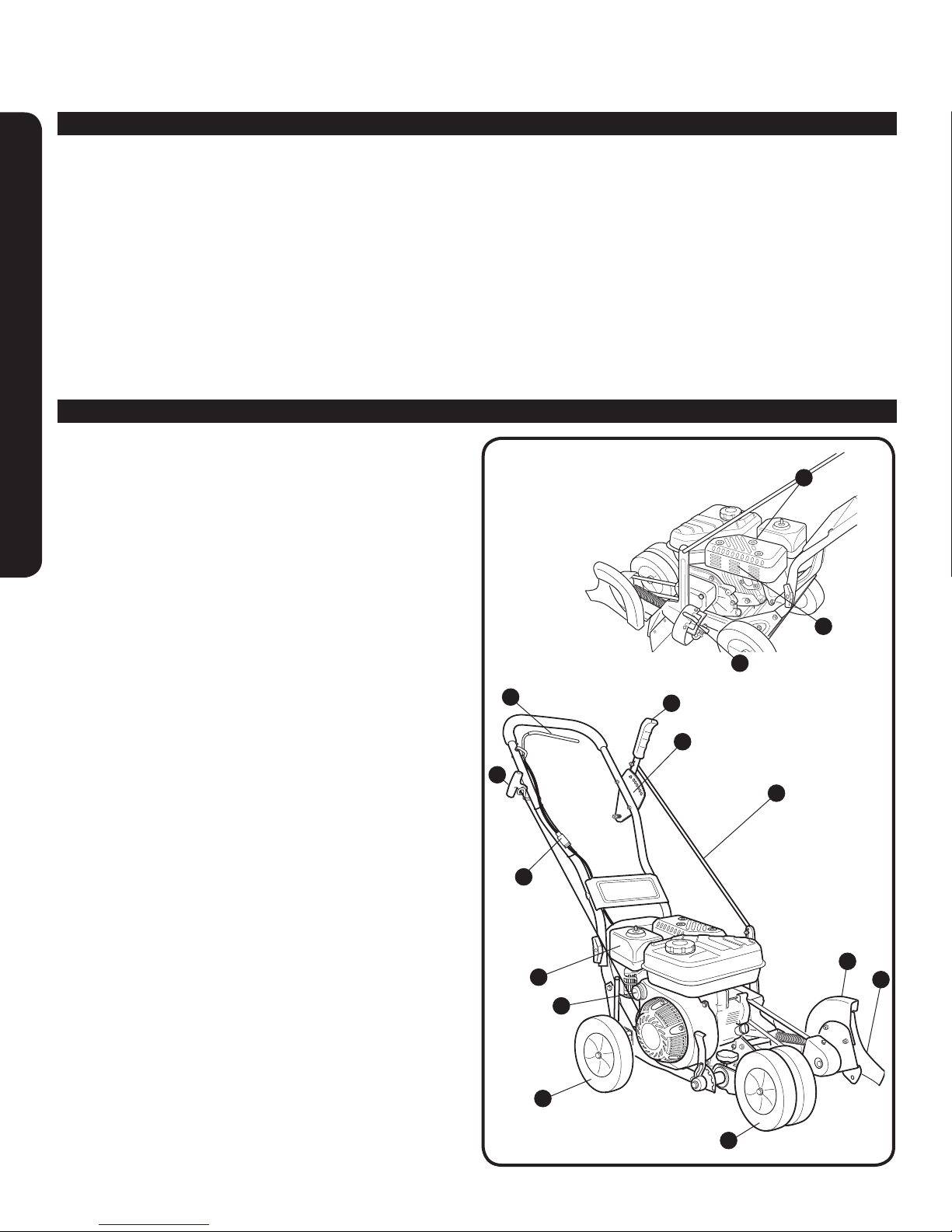

Parts & Features

1. Start Lever Lever on handle which allows the engine to

run. When lever is released, engine will stop.

2. Primer Bulb Injects fuel mixture into the carburetor for cold starting the engine.

3. Mufﬂer Location of engine exhaust.

4. Adjustable Rear Wheel

level the edger when edging along a curb (curb-hopping).

5. Adjustable Front Wheels Front wheels are adjustable from side to side for balance. The front wheels can also adjust down for curb-hopping.

6. Recoil Starter Handle The engine is equipped with an easy pull recoil starter.

7. Index Lever Permits adjusting the cutting angle to 15 degrees, 0 degrees (vertical), or -15 degrees. To change the angle, pull the index lever and rotate the quill assembly to the desired angle.

8. Blade Rotating cutting element.

Right rear wheel is adjustable to

Spark Plug Gap

........... 0.028-0.031 in. (0.7-0.8 mm)

Engine Type ............. 4 Stroke, single cylinder, OHV

Displacement ............................... 163cc

RPM .................................. 3000 RPM

Torque Rating ......6.5 ft-lbs gross torque per SAE J1940

Bore Diam. x Stroke............ 2.7X1.8 in. (68X45 mm)

Intake Valve Clearance . 0.0032-0.0047 in.(0.08-0.12 mm) Exhaust Valve Clearance . 0.0059-0.0079 in.(0.15-0.20mm)

Angle of Ignition . . . . . . . . . . . . . . . . . . . . . . . . 25 Degrees

FRONT VIEW

Rear View

9. Blade Guard Prevents stones and debris from being

thrown at the operator.

10. Spark Plug/Spark Plug Wire

Provides spark to ignite air/ fuel mixture. The Spark Plug Wire must be disconnected and moved away from the Spark Plug when servicing the unit.

11. Air Filter Removes debris and contaminates from intake air, allowing engine to run smoothly with low exhaust.

12. Depth Selector Plate, 13. Depth Control Lever,

14. Control Rod Used to control the edging depth of cut.

15. Flameout Wire Terminals Must be connected for the

Start Lever to function.

Figure 1

Assembly

• Save all instructions

Read and follow the assembly instructions. Do not discard any parts or materials until the unit is assembled. References to the right or left side of the edger are from the viewpoint of the operator’s position behind the edger.

WARNING

Do not operate edger if it is damaged or not completely and correctly assembled.

WARNING

Before doing any assembly or maintenance to the unit, remove the wire from the spark plug.

WARNING

Always wear ANSI compliant safety glasses with side shields while assembling the edger.

The following components will be found in the carton. Quantities shown in ( ).

1. (1) Edger

2. (1) Edger Operator’s Manual

3. (1) Upper Handle

4. (1) Control Rod

5. (1) Bottle of SAE 30 Engine Oil

6. (1) Parts bag containing the following:

(2) Hair Pins

(2) Plastic Wing Nuts (M8) (2) M8x35mm Pipe Bolts (1) Wire Tie (1) Spark plug socket wrench w/ rod

If you need assistance or find any parts missing, CALL TOLL FREE: 1-800-737-2112.

WARNING

DANGER

How to Remove Edger from Carton

1. Remove all parts and packaging components.

2. Use a utility knife to cut all 4 vertical edges and lay the side panels flat around the edger.

3. Remove any remaining packaging.

4. Roll the unit out from the carton, and place on a hard level surface.

How to Assemble the Handle

NOTE: Refer to Figure 2 when following steps below:

1. Assemble the upper handle to the lower handle with the (2) pipe bolts and the (2) plastic wing nuts. Firmly hand- tighten the wing nuts.

2. Slide one end of the control rod into the hole of the Depth Control Lever. Secure with hairpin.

3. Slide the other end of the control rod through the hole of the quill arm. Secure with second hairpin.

4. Attach the recoil starter handle through the rope guide, by twisting it into position.

5. Remove the temporary insert from the engine flameout wire terminal.

6. Connect the flameout wires from the engine and handle. Use cable tie to secure loose wire to handle.

Flameout wires MUST be connected for correct engine operation. Failure to connect can result in serious injury.

Hair Pin

Depth Control

Lever

Control Rod

Quill Support

Arm

Pipe

Bolt

Hair Pin

Figure 2

Recoil

Starter

Handle

Engine

Flameout

Wire

Plastic

Wing Nut

Upper

Handle

Flameout

Wire

Connection

Terminal

Lower

Handle

Engine Preparation

SAE

TEMP

100° F

40° C

-20

-20-30 -10

2010

60 80

Ambient Service Temperature

SAE 10W-30

SAE 30

• Save all instructions

Engine Oil

CAUTION

Engine shipped without oil. Failure to add oil will result in serious engine damage.

A bottle of SAE 30 engine oil is included with your edger. Refer to the chart on the right for alternative oil types to use at different temperatures. Always use a high quality

detergent oil classified “For Service, SG, SH, SJ” or higher.

Do not use special additives.

CAUTION

Always use recommended oil type. Using dirty oil or incorrect oil type such as 2-stroke engine oil will shorten engine life.

NOTE: Engine Oil Capacity is 562 ml. For first time fill, simply add the entire contents of the provided oil bottle to the crankcase.

HOW TO CHECK OIL LEVEL AND FILL TO PROPER LEVEL

WARNING

Before checking oil, make sure engine is off, and spark plug wire has been disconnected from spark plug.

1. Place the edger on a level surface and make sure the adjustable wheel heights are set so the main frame of the edger is level. (See Figure 3)

2. Remove the oil ll cap/dipstick and wipe clean with cloth.

(See Figure 3)

3. Insert dipstick into ll spout but do NOT screw in.

Remove dipstick and check oil level.

4. When oil level is full, the oil will be at upper limit on dip stick. If oil level is near or below the lower limit, oil must be added. (See Figure 4)

5. Add oil slowly until the oil level reaches the upper limit of the dipstick. Use a funnel or nozzle to reduce spillage.

CAUTION

Frequently check oil level while filling. DO NOT OVERFILL. DO NOT UNDERFILL. Running engine at improper oil level will seriously damage engine.

6. Replace and tighten dipstick.

7. Clean up any spilled oil.

Adjustable Wheels

Fuel Tank Cap

Oil Fill Cap/Dipstick

Figure 3

Oil Fill Cap/

Dipstick

Upper Limit

Lower Limit

Figure 4

Engine Preparation (Continued)

• Save all instructions

Fuel

WARNING

• Gasoline is extremely flammable and vapors can explode if ignited. Handle with care.

Use fresh, clean, regular-unleaded gasoline with a minimum of 88 Octane. Do NOT use leaded gasoline, gasohol, methanol, or diesel fuel. Do NOT mix oil with gasoline. Do NOT allow gasoline to

become contaminated with dust, water, or debris.

CAUTION

Using incorrect fuel type or contaminated fuel will cause serious engine damage.

NOTE: Fuel tank capacity is approximately 3.5 qt (3.3L)

HOW TO FILL ENGINE WITH FUEL

WARNING

• Turn engine off and let engine cool for several minutes before removing the fuel cap or adding fuel.

• Never fill fuel tank indoors.

• Do not smoke while adding fuel.

1. Clean surface around fuel tank cap to prevent contamination. (See Figure 3)

2. Loosen fuel cap slowly. After removing cap, place on a clean surface.

3. Pour fuel into the tank. Use care to avoid spillage.

WARNING

Do NOT OVERFILL fuel. Allow space for the fuel to expand due to heat from engine and/or sun.

4. Before replacing the fuel cap, inspect and clean the fuel cap seal.

5. Replace the fuel cap and securely hand-tighten.

6. Clean up any spilled fuel.

Operation

• Save all instructions

Before Starting the Engine

WARNING

Before starting engine, read operator’s manual. Become familiar with location and function of all controls. Know how to stop the engine quickly.

WARNING

Before starting the engine, check that the flameout wire terminals have been connected.

Before attempting to start the engine, review the following steps:

1. Unit has been assembled according to all assembly instructions.

2. Flameout wire terminals are connected.

3. Unit has been inspected for any damaged or missing components.

4. No parts are remaining in the carton.

Operation

• Save all instructions

Before Starting the Engine (Continued)

5. Engine oil is at proper level.

6. Fresh, clean, regular-unleaded gasoline has been added to fuel tank.

7. Spark plug wire is connected to spark plug.

8. Edger has been moved to desired location.

9. Edger is on level surface.

How to Start Engine

WARNING

Keep all bystanders, especially CHILDREN, away during

operation. IMPORTANT: This unit’s engine exhaust system is equipped

with a spark-arresting muffler. Tampering with or removing the spark-arrestor violates section 4442 of the California Public Resources Code as well as other applicable state and federal law.

DANGER

Never Run engine indoors or in a poorly ventilated area. Engine exhaust contains Carbon Monoxide, an ODORLESS and DEADLY gas.

WARNING

Debris thrown from edger can cause severe eye damage. Always wear ANSI compliant safety glasses or eye shields when

operating edger. If you wear eyeglasses, put an OSHA certified Wide Vision Safety Mask over your eyeglasses.

1. Review ALL steps in the “BEFORE STARTING THE

ENGINE” section.

2. Move the Depth Control Lever to the Start Position. (See Figure 6)

3. Push the primer bulb 3 times - waiting 2 seconds between each push. (See Figure 5) NOTE: Not required when re-starting a warm engine.

4. Firmly grip the edger handle with your left hand, pulling the Start Lever against the handle. (See Figure 6) NOTE: Engine will not start if the Start Lever is not pulled against the handle

Firmly grip the Recoil Starter Handle with your right hand.

5. (See Figure 6)

6. Pull the recoil slowly, until you feel tension in the starter rope. Then quickly pull the recoil starter handle to completely unwind the starter rope. DO NOT allow the starter rope to snap back. Let the starter rope slowly rewind.

7. If engine fails to start after 5 or 6 more attempts, see instructions in the “Troubleshooting Chart”

WARNING

Keep hands, feet, hair, and loose clothing away from any moving parts. Avoid touching muffler and surrounding areas – temperatures can exceed 150 degrees. Keep all safety devices and shields in place.

Primer

Bulb

Figure 5

Start

Lever

Recoil

Starter

Handle

Depth

Control

Lever

Start

Position

Figure 6

Operation (Continued)

• Save all instructions

How to Stop the Edger

Release the start lever (See Figure 6). This will ground out the engine through the ameout wire, causing the engine to

stop.

WARNING

The flameout wire terminals must be securely connected for the Start Lever to function. Refer to the “How to

assemble the handle” section.

How to Change the Edger Cutting Depth

Move the Depth Control Lever forward to increase the depth. (See Figure 7)

NOTE: There are 6 cutting depth settings from approximately ground level to 3” (76 mm) deep.

Depth Control

Lever

CAUTION

Do not overload the edger capacity by attempting to edge too deep at too fast a rate. To edge at deeper settings, make multiple passes, first cutting at shallow depths.

How to Change the Blade Angle for a Beveled Edge

The blade can be adjusted 15 degrees from vertical (both directions) to provide a beveled cut, which will cut the grass further away from the sidewalk or driveway, reducing the need to edge as often. Using the beveled edge at a deep depth will cut a trench into the ground.

1. Stop the engine.

2. Disconnect the spark plug wire from the spark plug.

3. Disengage the index lever (See Figure 8). Move the index lever to the desired notch (15, 0 or -15 degrees).

Start Position

Full Depth

Forward

Depth Selector

Plate

Figure 7

4. Before you start the engine, line up the edger as if you were going to bevel cut.

CAUTION

Do not overload the edger capacity by attempting to edge too deep at too fast a rate. To edge at deeper settings, make multiple passes, first cutting at shallow depths.

Index Lever

Figure 8

Operation (Continued)

• Save all instructions

How to Edge Along a Curb

The height of the front wheels and right rear wheel are adjustable to allow for edging along a curb.

NOTE: Figure 9 shows the unit correctly configured for edging along a curb. Refer to Figure 9 when following the steps below:

1. Stop the engine.

2. Disconnect the spark plug wire from the spark plug.

3. Loosen the front wheel knob.

4. Slide the wheels to the right, enough to clear the curb and balance the unit.

5. Securely tighten the front wheel knob.

Use the front wheels adjustment lever to lower the front

wheels enough so the unit will be level.

7. Loosen the rear wheel knob.

Lower the right rear wheel enough so the unit will be level.

9. Securely tighten the rear wheel knob.

WARNING

Use extreme caution when edging along a curb. Make sure the unit is balanced. Make sure of your footing. Stay alert

for trafc or other hazards.

Support

Rod

Right Rear Wheel

Front Wheel

Adjustment Lever

REAR VIEW

Rear Wheel

Front Wheel

Front Wheels

Knob

Blade Guard

Figure 9

EDGING TIPS

WARNING

Read the Operator’s manual. Know location and functions of all controls. Keep all safety devices and shields in place. Never allow children or uninstructed adults to operate the edger. Keep bystanders away from machine. Keep away from the blade and all rotating parts, which cause injury.

• Edging is best performed when conditions are dry. If the soil is too wet, dirt becomes packed around the blade causing premature belt wear and decreased performance.

• If dirt does become packed around the blade, stop the engine and remove the wire from the spark plug. Remove the packed dirt and debris from the blade.

• For deep edging, rst cut at shallow depths. Then, cut at greater depths until the desired depth is obtained.

• Edging can be customized by varying the number of passes and the distance between the blade and the edge of sidewalk,

driveway, or curb.

Maintenance

• Save all instructions

Maintenance Schedule

WARNING

Before performing any maintenance, turn engine off and remove the wire from the spark plug to prevent accidental starting and serious injury. IMPORTANT: The warranty on this edger does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, the operator must maintain the edger as instructed in this manual, and only use genuine replacement parts. The following table lists required periodic maintenance.

PERIODIC MAINTENANCE SCHEDULE TABLE

Service Records- Fill in dates as you complete regular service

Check Engine Oil Level, Fill to Proper Level

Check Connection of BOTH

Flameout Wire Connectors

Clean Debris From Unit

Lubricate All Pivot Points

Check Fasteners for Tightness

Check Drive Belt

Replace if Necessary

Check Blade for Wear or Damage

Replace if Necessary

Check Fuel Line

Replace if Necessary

Lubricate Wheel Axles Check Spark Plug

Replace if Necessary

Before

Each Use

After

Every

10 Hours

of Use

After Every

25 Hours

of Use

After Every

50 Hours of

Use

After Every

100 Hour

of Use

Before

Each

Season

√ √

√ √ √

√ √

√ √ √

√ √

Before

Storage

See

Note

Below

Change Engine Oil

Clean Air Filter

Replace if Necessary

Replace Spark Plug

Clean Combustion Deposits from Cylinder, Piston, and Valves

CAUTION

IMPORTANT NOTES about Maintenance schedule

1. Re-check tightness of all fasteners after first 2 hours of initial use

2. Change engine oil after first 5-8 hours of initial use

3. Change oil every 25 hours if operating under heavy load or in high temperatures

4. Clean air filter every 10 hours if operating under dusty conditions.

WARNING

Use only GENUINE replacement parts. Other parts may damage the unit or result in injury.

√ √ √

√ √

√

2,3

Maintenance (Continued)

• Save all instructions

Lubrication

Add a small amount of engine oil to lubricate parts and pivot points.

Refer to “Periodic Maintenance Schedule Table” for time intervals to lubricate parts.

How to Change the Engine Oil

NOTE: Refer to Figure 10 when following the steps below:

1. Stop the engine and let it cool.

2. Disconnect spark plug wire from the spark plug.

3. Raise the front of the unit, by lowering the height

of the front wheels. Refer to “How to Edge Along a

Curb”.

4. Insert a flat pan under the edger, underneath the oil drain plug and frame hole.

5. Remove oil dipstick. (See Figure 3)

6. Remove the oil drain bolt and washer.

7. Allow all oil to drain through the frame hole into the pan.

IMPORTANT: Used oil is a hazardous waste. Place oil in a sealed container and take to your local recycling center. Do NOT discard with household waste.

8. Replace and tighten the oil drain plug and washer.

9. To re-fill engine with oil, see engine preparation section

“How to Check Oil and Fill to Proper Level.”

How to Replace the Belt

Drain Plug and Washer

Pan

Frame Hole

Figure 10

Spacer

IMPORTANT: Only use a replacement belt from the manufacturer. To order spare parts call us at 1-800-737-2112.

1. Disconnect the spark plug wire from the spark plug.

2. To ease the replacement of a belt, remove the control rod (See Figure 2). This will allow the blade arm to rotate back creating slack in the belt.

3. Remove the two rear guard bolts to remove the engine pulley cover. (See Figure 11)

Engine Pulley

Cover

Rear Guard

Bolts

Figure 11

Maintenance (Continued)

• Save all instructions

How to Replace the Belt (Continued)

Remove the two Front Guard Screws and the Belt Guard.

(See Figure 12)

5. Remove the old belt from the engine and quill assembly pulleys.

6. To install a replacement belt from the manufacturer, reverse the steps above.

• The rear guard bolts should be tightened to 13-16 foot-pounds [18-22 Nm].

• The front guard screws should be tightened to 4-6 foot-pounds [6-8 Nm].

How to Change the Blade

Front Guard

Screws

Belt Guard

Front Guard

Screws

Figure 12

WARNING

Do not sharpen the blade. Sharpening can damage the blade and cause it to break, which can cause injury to you or to others.

The blade is subject to nicks, scratches, and dents, which will generally not affect function. The blade us also subject to wear – reducing the cutting depth. Replace a worn blade by following the steps below:

IMPORTANT: Only use a replacement blade from the manufacturer. To order spare parts call us at 1-800-737-2112

NOTE: Replacing the blade requires two (2) 12” adjustable

wrenches, or two (2) 3/4 in. [19mm] wrenches.

1. Shut off engine.

2. Disconnect the spark plug wire from the spark plug.

3. Remove the blade locknut that holds the blade to the drive shaft. (See Figure 13)

Turn counter-clockwise

to loosen

Turn clockwise

to tighten

WARNING

To remove or tighten the blade locknut, always use the method shown in Figure 13. Always position the holding wrench on the nut behind the blade.

4. Remove the blade.

5. Replace with a new blade from the manufacturer by reversing the above steps.

Hold Nut,

Do Not Turn

Blade Locknut

Figure 13

Note: Tighten the blade locknut to 35-45 foot-pounds (47-61 N-m).

Maintenance (Continued)

• Save all instructions

How to Clean the Air Filter

A dirty air filter will restrict air intake. Regular maintenance of air cleaner will help improve engine performance and reduce emissions.

WARNING

Never clean air filter with gasoline or an easy ignited solvent because it may cause explosion. IMPORTANT: Only use replacement air filter from the manufacturer. To order spare parts call us at 1-800-737-2112

Outer Wingnut Washer

Air Filter Cover

Inner Wingnut

Air Filter Element

Figure 14

NOTE: Refer to Figure 14 when following steps below:

1. Remove the outer wing nut, washer, and air filter cover.

2. Remove the inner wing nut, and the air filter. IMPORTANT: Use care when removing the air filter so dirt and debris does not fall into the carburetor. NOTE: Air filter is made up of an outer foam element and an inner paper element.

Separate the outer foam element from the inner paper

3. element.

Check the inside of the paper element for dirt or debris.

5. Check both elements for tears. NOTE: If the inner paper element is dirty or if either element is torn, replace with a new air filter from the manufacturer.

6. Clean the outer foam element by washing it thoroughly in a solution of household detergent and water, or in a nonflammable or high flash point solvent. Allow to dry thoroughly. Then soak the foam element in clean engine oil, and squeeze out all excess oil.

7. Clean the inner paper element by lightly tapping it against a hard surface to remove excess dirt or by blowing compressed air through the filter from the inside out. IMPORTANT: Do not attempt to brush dirt off the paper element, as this will only embed dirt into the fibers.

8. Reinstall the cleaned out foam element onto the inner paper element.

9. Reinstall the clean air filter and cover onto the unit by reversing steps 1 and 2 above.

How to Check the Spark Plug

Spark Plug Model: Torch F7RTC

CAUTION

Only use the recommended spark plug or a spark plug with the same temperature range. Using an improper spark plug, an incorrect spark plug gap, or a dirty/fouled spark plug can reduce engine performance and cause damage.

1. Stop engine and allow it to cool.

2. Remove spark plug wire from spark plug. Use the spark plug wrench and rod (included with edger)

to remove the spark plug. (See Figure 15)

4. Visually inspect the spark plug for cracks or damage. If

cracked, replace spark plug.

5. Clean carbon deposits. If excessive carbon build up,

replace spark plug.

6. Check that the gap of the spark plug is 0.028-0.031 in.

(0.7-0.8 mm). (See Figure 16)

7. Re-insert the spark plug and tighten using the spark

plug wrench and rod. (See Figure 15) NOTE: Torque of spark plug is 18-22 foot-pounds (25-30 Nm)

8. Reattach spark plug wire to spark plug.

Spark Plug

Wrench

and Rod

Figure 15

0.028 - 0.031 in

0.7 - 0.8 mm

Figure 16

Maintenance (Continued)

• Save all instructions

How to Prepare for Storage

WARNING

Never store the edger indoors with fuel in the fuel tank. Never store in an enclosed, poorly ventilated area where fumes

could reach an open ame, a spark or a pilot light as on a furnace, water heater or clothes dryer. Allow engine to cool

before storing unit.

WARNING

Do not remove gasoline while inside a building, near a re, or while you smoke. Gasoline fumes can cause an explosion or a re.

NOTE: A yearly checkup or tune-up at an authorized service center will make sure that the edger will provide maximum performance for the next season.

When the edger is put in storage for thirty days or more, the following steps should be followed to make sure the edger is in good condition the next season.

1. Let the engine run until it is out of gasoline.

2. Change the oil by following instructions under “How to Change the Oil.”

3. Remove the spark plug from the cylinder. Pour one ounce of oil into the cylinder. Slowly pull the recoil-start grip so that the oil will protect the cylinder. Install a new spark plug in the cylinder. Pull starter handle slowly a few times to distribute oil. Pull recoil slowly until resistance is felt. This will close the cylinder valves.

WARNING

DO NOT attach spark plug wire to spark plug when storing unit.

4. Clean edger. Remove all dirt, leaves, debris, grease, etc. from the edger - including cylinder cooling fans, recoil starter

cover holes, under fuel tank, and under mufer.

5. Check the edger for worn or damaged parts. Have damaged parts replaced if necessary.

6. Tighten any loose hardware.

7. Apply lubrication as directed in Maintenance section.

8. Put the unit in a building that has good ventilation.

9. Cover the edger with a breathing material.

Technical Service

You may have further questions about assembling, operating, or maintaining this EDGER. If so, you can contact our Technical Service Department at 1-800-737-2112 (English only). You may also write to:

METL Corporate Office - CORRESPONDENCE ONLY ATTN: Technical Service – METL 625 Barclay Blvd. Lincolnshire, IL 60069

If you need assistance or have any questions, CALL TOLL FREE: 1-800-737-2112.

When contacting the Technical Service Department, have ready:

• Your Name

• Your Address

• Your Phone Number

• Model Number of Product

• Date of Purchase (include copy of receipt for written requests)

Maintenance (Continued)

• Save all instructions

PROBLEM POSSIBLE CAUSE(S) SOLUTION(S)

Engine difficult to start 1. Out of fuel

2. Start lever is not compressed

3. Engine is not primed.

4. Spark plug wire disconnected

5. Fouled spark plug

6. Dirty Carburetor

7. Clogged air filter

8. Clogged fuel filter

9. Contaminated Fuel

Engine Problems Engine smokes excessively Engine runs very “rough” Engine runs erratically Engine cannot maintain full speed

Excessive vibration / noise 1. Loose parts

1. No Engine Oil

2. Engine oil not at proper level

3. Fouled spark plug

4. Clogged air filter

5. Clogged fuel filter

6. Contaminated Fuel

7. Carburetor out of adjustment

2. Engine problems (above)

1. Add fresh fuel

2. Pull start lever against handle

3. Push primer bulb 3 times - waiting 2 seconds between each push.

4. Attach spark plug wire to spark plug

5. Remove spark plug. Inspect. Replace if necessary

6. Take unit to an authorized service center for Carburetor cleaning

7. Remove and clean air filter

8. Remove fuel filter. Inspect. Replace if necessary

9. Drain fuel tank. Clean fuel tank. Fill with fresh fuel

1. Add engine oil

2. Check engine oil. Add or drain engine oil if necessary

3. Remove spark plug. Inspect. Replace if necessary

4. Remove and clean air filter

5. Remove fuel filter. Inspect. Replace if necessary

6. Drain fuel tank. Clean fuel tank. Fill with fresh fuel

7. Take unit to an authorized service center for Carburetor adjustment

1. Tighten all fasteners

2. Refer to engine solutions (above)

Blade will not rotate 1. Debris interfering with blade

2. Blade loose

3. Belt Loose

Engine will not stop Flameout wire terminals

disconnected

Blade will not cut properly Damaged or worn blade Replace blade

Frequent engine stalling 1. Excessive edging speed / depth

2. Engine problems (above)

1. Remove debris from around blade

2. Tighten blade nuts

3. Replace Belt Connect handle and engine flameout wire

terminals

1. Edge at a moderate pace. Make multiple passes.

2. Refer to engine solutions (above)

Warranty

• Save all instructions

Powermate® LAWN EDGER Limited Warranty

Always specify model number when contacting the factory.

We reserve the right to amend these specifications at any time without notice. The only warranty applicable is our standard written warranty. We make no other warranty, expressed or implied. MAT Engine Technologies, LLC warrants this Lawn Edger and any parts thereof, to be free from defects in material and workmanship for two years (90 days for commercial use or for reconditioned unit) from the date of first purchase from an authorized dealer, provided that the product has been properly maintained and operated in accordance with all applicable instructions. This warranty is extended only to the original retail purchaser. The bill of sales or proof of purchase must be presented at the time a claim is made under this warranty. This warranty does not cover commercial, industrial, or rental usage, nor does it apply to parts that are not in original condition because of normal wear and tear, or parts that fail or become damaged as a result of misuse, accident, lack of proper maintenance, tampering, or alteration. Travel, handling, transportation, and incidental costs associated with warranty repairs are not reimbursable under this warranty and are the responsibility of the owner. To the full extent allowed by the law of the jurisdiction that governs the sale of the product, this express warranty excludes any and all other expressed warranties and limits the duration of any and all implied warranties, including warranties of merchantability and fitness for a particular purpose to two years from the date of first purchase, and MAT Engine Technologies, LLC’s liability is hereby limited to the purchase price of the product and MA rect, incidental, or consequential damages. Some states do not allow limitation of how long an implied warranty lasts or an exclusion or limitation of incidental or consequential damages, so the above limitation of damages may not apply to you. This warranty provides the original purchaser with specific rights.

For information regarding those rights, please consult the applicable state laws.

T Engine Technologies, LLC shall not be liable for any other damages whatsoever including indi-

METL Corporate Office - CORRESPONDENCE ONLY

ATTN: Technical Service – METL

625 Barclay Blvd.

Lincolnshire, IL 60069

Warranty (Continued)

• Save all instructions

Emisson Control System Warranty

This MAT Engine Technologies, LLC (METL) outdoor power equipment engine complies with the emissions regulations of:

Powermate® Model No. Regulatory Agency

S-WLE-1639-[E] United States Environmental Protection Agency (“U.S. EPA”) S-WLE-1639 United States Environmental Protection Agency (“U.S. EPA”) and State of California

To the extent there is any conflict between this Emissions Control System Warranty and the equipment manufacturer’s warranty, this Emissions Control System Warranty shall apply except where the equipment manufacturer’s warranty may provide a longer warranty period. Please read your warranty rights and obligations carefully. Some sections of the warranty may not apply to the specific equipment model you purchased. Unless specifically noted otherwise, the terms of the Emission Control System Warranty shall apply to all product engines covered within this manual.

Your Warranty Rightes and Obligations:

The California Air Resources Board, U.S. EPA and MAT Engine Technologies, LLC (METL) are pleased to explain the Emission Control Sys- tem Warranty on your new outdoor power equipment engine.

California (applies only to Model No. S-WLE-1639)

In California, new spark-ignited small off-road equipment engines must be designed, built and equipped to meet the State’s stringent anti-smog standards.

Other States, U.S. Territories

In other areas of the United States, your engine must be designed, built and equipped to meet the U.S. EPA emission standards for sparkignited engines at or below 19 kilowatts.

All of the United States MAT Engine Technologies, LLC (METL) must warrant the emissions control system on your power equipment engine for the periods of time

listed below provided there has been no abuse, neglect or improper maintenance of your power equipment engine. Where a warrantable condition exists, METL will repair your power equipment engine at no cost to you including diagnosis, parts and labor.

Manufacturer’s Warranty Coverage:

The emissions control system is warranted for two years. If any emissions-related part on your engine is defective, the part will be repaired or replaced by METL.

Owner’s Warranty Responsibility

As the power equipment engine owner, you are responsible for the performance of the required maintenance listed in your owner’s manual. METL recommends that you retain all receipts covering maintenance on your power equipment engine, but METL can not deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

As the power equipment engine owner, you should however be aware that METL may deny your warranty coverage if your power equipment engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your power equipment engine to a distribution center or service center authorized by METL as soon as the problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should contact

MAT Engine Technologies, Inc. 625 Barclay Boulevard Lincolnshire, IL 60069 Tel: 1-800-737-2112

Warranty (Continued)

• Save all instructions

Warranty Coverage:

METL warrants that the product engine is free from defects in materials and workmanship which cause such engine to fail to conform

with the U.S. EPA or State of California emissions standards for small spark-ignited nonroad (off-road) engines – as applicable to your METL product. Small spark-ignited off-road engines manufactured after January 1, 1995 and sold in the State of California and U.S. EPAcertified small spark-ignited nonroad engines manufactured in model year 1997 or later and sold in all of the United States are covered by this Emission Control System Warranty for a period of two years from the date of delivery to the original purchaser. This Emission Control System Warranty is transferable to each subsequent purchaser for the duration of the warranty period. Emission Control System Warranty repairs or replacements will be made without charge for diagnosis, parts or labor. A list of warranted parts is provided below. Normal maintenance items, such as spark plugs, air filters and fuel filters that are included on the list of warranted parts are warranted only up to the first scheduled required replacement interval for such item, as set forth in the Operator’s Manual. If any emission control system part is repaired or replaced under the Emission Control System Warranty, it shall be warranted for the remainder of the applicable warranty period. METL will also repair or replace other engine components damaged by a failure of any part covered by the Emission Con- trol System Warranty during the Emission Control System Warranty Period. Only parts authorized and approved by METL may be used in the performance of any Emission Control System Warranty repairs or replacements and will be provided without charge to the owner. Unapproved, add-on, modified, counterfeit and/or “gray market” parts may not be used to modify or repair the METL engine. If such a part has been used in the repair or maintenance of your engine, and an METL Authorized Service Center determines it is defective or causes a failure of a part covered under the Emission Control System Warranty, your claim for repair of your engine or product may be disallowed. METL shall not be held liable hereunder for failures of any warranted parts caused by the use of such an unapproved, add-on, modified, counterfeit and/or “gray market” part.

How to Obtain Warranty Service:

You must take your power equipment engine or the product on which it is installed, along with evidence of the date of the sale to the original purchaser, at your expense, to any METL Authorized Service Center during its normal business hours. To locate your nearest METL Authorized Service Center, call (800) 737-2112. The product owner shall be responsible for any expenses or charges incurred for service calls or transportation of the product or equipment engine to and from the METL Authorized Service Center, including any and all damages or losses incurred during such transportation or shipment.

Exclusions:

Failures other than those resulting from defects in material or workmanship are not covered by this Emission Control System Warranty. This Emission Control System Warranty does not extend to emission control systems or parts which are affected or damaged by owner abuse, neglect, improper maintenance, misuse, mis-fueling, improper storage, accident and/or collision, the incorporation of, or any use of, any unapproved, add-on, modified, “graymarket” or counterfeit parts, unsuitable attachments, or the unauthorized alteration of any part. This Emission Control System Warranty does not cover the regular replacement of normal maintenance items made in connection with required maintenance services after the item’s first scheduled replacement, as set forth in the Operator’s Manual (e.g. spark plugs, air filters, fuel filters, etc...).

Limitations of Liability:

METL disclaims any responsibility for loss of time or use of the engine, or the equipment in which the engine is installed, transportation,

commercial loss, or any other incidental or consequential damage. Any implied warranties are limited to the duration of this written limited warranty. Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusions and limitations may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Warranty (Continued)

• Save all instructions

Limitation of Liability (cont.):

SYSTEMS COVERED BY THIS WARRANTY: PARTS DESCRIPTION:

Carburetor assembly (if so equipped) and its internal compo-

Fuel Metering System

Air Induction System Intake pipe/ manifold, air cleaner

Ignition System Spark plug1, ignition module / coil

nents; fuel filter (if so equipped), carburetor gaskets, fuel pump (if so equipped)

Exhaust System

Crankcase Breather Assembly Breather connection tube

Miscellaneous Parts Used in Above Systems Hoses, belts, connectors and assemblies

Evaporative Emissions Components²

1 Covered up to the first required replacement only. See the Maintenance Schedule

² As applicable to your product engine emissions certifications

Catalytic muffler assembly (if so equipped), muffler gasket, exhaust manifold

Fuel line, fuel line fittings, clamps, fuel tank, carbon canister, canister mounting brackets, carburetor purge port connector

Manual del usuario

Edger King

163 cc, 4 Ciclos

Adentro encontrará:

Página

Instrucciones de seguridad 23 Instrucciones de seguridad importantes 24-26 Especificaciones del producto 27 Piezas y características 27 Montaje 28 Preparación del motor 29-30 Uso 30-33 Mantenimiento 34-38 Servicio Técnico 38 Diagnóstico y resolución de problemas 39 Garantía 40-43

Núm. de modelos. P-WLE-1639 [E] P-WLE-1639

IMPORTANTE:

Le agracedemos haber comprado la recortadora Powermate® Bordeadora. Este manual le ofrece las instrucciones completas para operar y mantener seguramente la bordeadora. Lea y conserve estas instrucciones. Refiérase a este manual cada vez, antes de utilizar la bordeadora.

Anote lo siguiente como referencia: Código de fecha de fabricación:

_________ Fecha de compra: adjunte una copia de su recibo de compra. Número gratuito de asistencia al consumidor: 1-800-737-2112

ADVERTENCIA

Este producto contiene productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros daños de reproducción.

Si tiene una duda o un problema...

LLAME SIN COSTO AL: 1-800-737-2112

CONSERVE ESTE MANUAL COMO REFERENCIA

Definiciones de seguridad

PUSH TO PRIME

INCREASE CUTTING

DEPTH

STA RT

ENGINE

STOP

START /

RUN

WIRES MUST BE CONNECTED

DANGER

• Guardar estas instrucciones

Símbolos de alerta para sequradad

Instrucciones de seguridad importantes

Los símbolos siguientes se utilizan en el producto y en este manual para alertar al usuario sobre riesgos potenciales de seguridad. Leerlos detenidamente y entender su significado.

PELIGRO

muerte. Indica una situación potencialmente peligrosa que, al no protegerse, podría provocar lesiones

Indica una situación de riesgo inminente que, al no protegerse, provocará lesiones graves o la

ADVERTENCIA

graves o la muerte. Indica una situación potencialmente peligrosa que, al no protegerse, podría causar lesiones

CUIDADO

leves o daños materiales.

Los símbolos siguientes se pueden encontrar en la bordeadora. Leerlos detenidamente y entender su significado.

Símbolos de advertencia para seguridad

Indica ADVERTENCIA, PELIGRO o CUIDADO.

Leer el Manual del usuario antes de utilizar esta máquina. El no acatar las directrices podría conducir a lesiones graves.

Usar protección ocular que cumpla con la norma ANSI Z87.1 y protección auditiva.

Desconectar el cable de la bujía al no estar en uso o antes de reparar, limpiar o dar mantenimiento a la unidad.

Los gases del escape del motor contienen Objetos lanzados. Retirar toda roca, piedra y objeto extraño que pudiera ser lanzado por la máquina.

monóxido de carbono, un gas inodoro y letal.

JAMÁS hacer funcionar la unidad en espacios

interiores o en un área con ventilación

deficiente.

NO tocar el silenciador caliente ni el cilindro. Mantener a los circunstantes a una distancia segura. JAMÁS usar la máquina ante la presencia de niños.

Estas piezas están extremadamente cali-

entes durante el funcionamiento y podrían

permanecer calientes durante un período de

tiempo corto después del funcionamiento.

Para reducir el riesgo de incendio, limpiar el La cuchilla rotativa puede causar lesiones

graves. Mantener las manos y los pies alejados de la cuchilla.

combustible y aceite derramados y mantener

la unidad libre de residuos. La gasolina es

extremadamente inflamable. Dejar que la

máquina enfríe antes de reabastecerla de

combustible.

Símbolos de control y funcionamiento

Ubicación para llenado de aceite.

No sobrellenar

Palanca de control de la profundidad

Mover la palanca hacia adelante para aumentar la profundidad de corte

Posición de arranque

Siempre verificar que los conductores

a tierra estén conectados antes de poner la unidad en marcha

Ubicación para llenado de gasolina.

Barra de control de arranque/paro

Soltar la barra para parar el motor. Enganchar la barra de control de arranque/paro para arrancar el motor y mantenerlo en marcha.

Oprimir el bulbo del cebador 3 veces antes de arrancar un motor frío.

Importante: no cebar para arrancar un motor caliente.

Instrucciones de seguridad importantes

• Conserve todas las instrucciones

RESPONSABILIDAD DEL USUARIO

1. Leer detenidamente y seguir estas instrucciones de seguridad. Hacer caso omiso de éstas puede conducir a lesiones

graves.

2. Conózcase el producto. Leer y entender este manual antes de utilizar la unidad. Comparar las ilustraciones con la unidad. Aprenderse la ubicación y la función de todos los controles. Un entendimiento exhaustivo de la unidad antes de utilizarla redundará en rendimiento y seguridad óptimos.

3. Seguir todas las instrucciones al montar la unidad. Si se compró la unidad ya montada, el usuario ha de revisar la unidad cuidadosamente para asegurarse de que se montó de conformidad con las instrucciones en el manual antes de utilizarla.

4. Inspeccionar la bordeadora periódicamente. Vericar que no haya piezas dobladas, dañadas o ojas.

5. Utilizar este equipo únicamente para su uso previsto.

6. Utilizar la unidad solo con protectores, pantallas y otros elementos de seguridad instalados y en buenas condiciones.

7. Dar mantenimiento a la unidad solo con piezas de repuesto autorizadas o aprobadas.

8. Completar la totalidad del mantenimiento de la unidad.

ADVERTENCIA

La presencia de este símbolo señala precauciones de seguridad importantes. Signica: “¡Atención! ¡Ponte alerta! Tu

seguridad está de por medio.”

ADVERTENCIA

El gas de escape del motor, algunos de sus constituyentes y ciertos componentes de vehículos contienen o emiten substancias químicas que, consta al Estado de California, producen cáncer y malformaciones congénitas u otros daños reproductivos.

ADVERTENCIA

Para evitar el arranque accidental al montar, transportar, ajustar o efectuar reparaciones, siempre desconectar el cable de la bujía y colocarlo donde no pueda entrar en contacto con ésta.

Instrucciones de seguridad importantes

SEGURIDAD DURANTE LA PREPARACIÓN

ADVERTENCIA

• Leer, entender y acatar todas las instrucciones en la máquina y en los manuales. Familiarizarse completamente con los controles y el uso apropiado de la bordeadora antes del arranque. Sépase cómo parar el motor rápidamente.

• Familiarizarse con todos los marbetes de seguridad y funcionamiento de este equipo.

ADVERTENCIA

• Inspeccionar completamente el área en que se va a utilizar la bordeadora y retirar todo objeto extraño. Esta bordeadora puede lanzar objetos pequeños a gran velocidad y causar lesiones personales o daños a la propiedad. Mantenerse alejado de objetos frágiles, tales como ventanas de viviendas, parabrisas de automóviles, invernaderos, etc.

• Vericar que todas las tuercas y pernos estén apretados y que el equipo esté en buenas condiciones.

ADVERTENCIA

• Siempre verificar que el cable de extinción esté conectado antes de arrancar el motor.

SEGURIDAD DURANTE EL USO

• Jamás permitir que niños o adolescentes jóvenes utilicen la bordeadora.

ADVERTENCIA

• Mantener el área de trabajo libre de circunstantes, particularmente niños pequeños y mascotas.

• Permitir solo a individuos responsables, familiarizados con las instrucciones, utilizar la bordeadora.

ADVERTENCIA

• No utilizar la bordeadora bajo la inuencia de alcohol, fármacos u otro medicamento que pudiera causar somnolencia

o afectar la capacidad de utilizar la máquina de manera segura.

Instrucciones de seguridad importantes (la siguiente)

• Conserve todas las instrucciones

SEGURIDAD DURANTE EL USO (la siguiente)

Instrucciones de seguridad importantes

• No utilizar esta máquina si se es mental o físicamente incapaz de utilizarla de manera segura.

• Always wear ANSI compliant safety goggles or safety glasses with side shields when operating edger to protect your

eyes from foreign objects, which can be thrown from the unit.

• Al utilizar la bordeadora, siempre usar gafas de seguridad con pantallas laterales, homologadas por ANSI, para prote gerse los ojos contra objetos extraños que pudieran ser lanzados por la unidad.

• Vestir indumentaria apropiada tal como una casquillo o chaqueta de manga larga. También, vestir pantalones largos. NO vestir pantalones cortos. NO vestir indumentaria holgada que pudiera atorarse en este equipo.

• Siempre vestir guantes de trabajo y calzado robusto tal como zapatos de cuero para trabajo o botas cortas. Éstos protegen los tobillos y la tibia contra palos pequeños, astillas y otros despojos lanzados. Asimismo, éstos mejoran la tracción.

• Es aconsejable vestir indumentaria para proteger la cabeza contra golpes de partículas pequeñas lanzadas, o contra golpes de ramas bajas, ramitas u otros objetos que pudieran pasar desapercibidos por el usuario.

ADVERTENCIA

• No colocar ni las manos ni los pies cerca de piezas rotativas o debajo de las mismas.

• Tener sumo cuidado al utilizar la bordeadora sobre o al cruzar accesos, andenes o caminos con grava. Mantenerse

alerta por peligros ocultos o tránsito.

ADVERTENCIA

• Tener cuidado para no deslizarse o caerse. Siempre asegurar el apoyo de los pies; mantener una sujeción rme del

asidero y caminar; jamás correr.

• Mirar hacia atrás y tener cuidado al retroceder.

• Jamás utilizar la bordeadora sin buena visibilidad o luz.

PELIGRO

• No poner en marcha el motor en espacios interiores o dentro de un área cerrada. Los gases del escape son peligrosos, contienen MONÓXIDO DE CARBONO, un GAS INODORO Y LETAL.

• Jamás dejar la bordeadora desatendida mientras el motor está en marcha. Parar el motor y asegurarse que todas las piezas móviles hayan parado. Desconectar el cable de la bujía.

• No sobrecargar la capacidad de la bordeadora al intentar un corte demasiado profundo a demasiada velocidad.

• Si la bordeadora comenzara a vibrar anormalmente, parar el motor, desconectar el cable de la bujía y evitar que éste haga contacto con la bujía. Tratar de identicar la causa inmediatamente. Generalmente, la vibración indica problemas.

• Tener cuidado con agujeros, zurcos, abultamientos u otro terreno escabroso. El pasto alto puede ocultar obstáculos.

SEGURIDAD DEL COMBUSTIBLE

ADVERTENCIA

• La gasolina es estremadamente inamable. Los vapores de gasolina pueden explotar si se los enciende. Manipularla

con cuidado.

• Utilizar un contenedor aprobado.

• Revisar el suministro de combustible antes de cada uso, dejar espacio para expansión puesto que el calor del motor

y/o el sol puede(n) causar la expansión del combustible.

• Llenar el tanque de combustible al aire libre, con sumo cuidado. Jamás llenar el tanque de combustible en espacios interiores.

• Jamás retirar la tapa del combustible ni abastecer combustible con el motor en marcha. Dejar que el motor enfríe antes de reabastecerlo de combustible.

ADVERTENCIA

• No fumar mientras se reabastece combustible.

• Después del reabastecimiento de combustible, colocar nuevamente la tapa del tanque de combustible de manera

segura y enjugar el combustible derramado.

• Jamás almacenar combustible o la bordeadora con combustible en el tanque dentro de un edicio donde los vapores

podrían llegar a una llama abierta.

Instrucciones de seguridad importantes (la siguiente)

• Conserve todas las instrucciones

SEGURIDAD DE ALMACENAMIENTO

•

Siempre consultar las instrucciones del Manual del usuario para obtener información importante pormenorizada si se va

a guardar la bordeadora durante un período de tiempo prolongado.

• Jamás almacenar la bordeadora con combustible en el tanque dentro de un edicio donde haya fuentes de

ignición tales como calentadores de agua, calentadores unitarios, secadoras de ropa, etc.

• Para reducir el riesgo de incendio, mantener la bordeadora libre de césped, hojas y acumulación de otros residuos.

• Dejar que el motor se enfríe antes de almacenarlo en cualquier recinto.

REPARACIÓN, MANTENIMIENTO Y SEGURIDAD DE AJUSTE

• Después de golpear un objeto extraño, parar el motor. Desconectar el cable de la bujía y mantenerlo alejado de ésta para evitar un arranque accidental. Inspeccionar exhaustivamente la bordeadora para determinar si ha sufrido daños. Si está dañada, efectuar las gestiones para que un técnico capacitado la repare antes de arrancarla y utilizarla nuevamente.

ADVERTENCIA

• Parar el motor antes de limpiar, reparar o inspeccionar la unidad. Vericar que todas las piezas móviles hayan parado.

Dejar que el motor se enfríe. Desconectar el cable de la bujía y alejarlo de ésta.

• Jamás intentar ajuste alguno mientras el motor esté en marcha, excepto cuando así lo recomiende el fabricante especícamente.

• Mantener la bordeadora en condiciones de funcionamiento seguro. Revisar todos los sujetadores a intervalos

frecuentes para una sujeción apropiada.

• Al dar mantenimiento a la bordeadora o repararla, no inclinar la máquina lateral o longitudinalmente a menos que así lo instruya este Manual especícamente. Los procedimientos de mantenimiento y reparación se pueden efectuar con la

bordeadora en la posición vertical. Algunos procedimientos serán más fáciles si se coloca la máquina sobre una

plataforma o supercie de trabajo elevada.

• Utilizar solo equipo original o piezas de repuesto autorizadas.

Instrucciones de seguridad importantes

ADVERTENCIA

• Jamás manipular imprudentemente los dispositivos de seguridad. Vericar el funcionamiento apropiado de los mismos

periódicamente.

• No cambiar la conguración del regulador del motor ni sobreacelerar el motor.

• Limpiar y reemplazar los marbetes de seguridad e instrucciones según sea necesario.

• Para prevenir el sobrecalentamiento del motor, siempre tener el ltro de impurezas limpio e instalado en el motor

instalado.

SEGURIDAD DE NIÑOS

ADVERTENCIA

• Accidentes trágicos pueden ocurrir si el usuario no está alerta a la presencia de niños. A menudo, los niños se ven atraídos por la bordeadora y el bordeado mismo.

• Mantener a los niños fuera del área de bordeado y bajo la supervisión de un adulto responsable.

• Jamás suponer que los niños permanecerán donde se los vio la última vez.

• Estar alerta y apagar la bordeadora si algún niño entra en el área.

• Antes de retroceder y mientras se retrocede, ver hacia atrás y hacia abajo para asegurarse que no haya niños.

• Jamás permitir que niños utilicen la bordeadora.

• Tener sumo cuidado al utilizar la bordeadora cerca de esquinas sin visibilidad clara, arbustos, árboles u otros objetos

que pudieran obstruir la visión.

ESPECIFICACIONES DE LA BORDEADORA

• Conserve todas las instrucciones

Instrucciones de seguridad importantes

Peso de la unidad

Profundidades de corte .......... 0-76 mm (0-3.0 pulg.)

Blade Diameter................ 9 in. (228 mm), 3 point

Tipo de gasolina .... Regular Unleaded / 88 Octane (min.)

Capacidad de gasolina.................. 3.3 L (3.5 qt.)

Tipo de aceite (API SG-SL) .........................

Se recomienda 10W-30 para toda temperatura en servicio. Véase la página 29 para mayor información.

Capacidad de aceite................... 562 ml (19 oz)

Modelo de bujía ....................... Torch F7RTC

........................... 32 kg

Salto de chispa de la bujía... 0.028-0.031 in. (0.7-0.8 mm)

Tipo de motor ...... 4 tiempos, solo cilindro, válvula en la

Cilindrada .................................. 163cc

RPM .................................. 3000 RPM

Par de torsión nominal .. Par de torsión bruto de 8.47 N·m

Diámetro interior x carrera .......68X48 mm (2.7X1.8 in.)

Huelgo de la válvula de admisión . . . . 0.08-0.12 mm

Huelgo de la válvula de escape . . . . . . 0.15-0.20 mm

Ángulo de ignición ...................... 25 Degrees

Piezas y características

1. Barra de control de arranque/paro Barra en el asidero que

permite que la marcha del motor. Al soltársela, el motor parará.

2. Bulbo de cebado Inyecta mezcla de combustible al carburador para arrancar el motor en frío.

3. Silenciador Ubicación del escape del motor.

4. Rueda trasera ajustable

able para nivelar la bordeadora al efectuar cortes a lo largo de un cordón de acera (franqueo de cordón de acera).

5. Rueda frontal ajustable Las ruedas frontales son ajustables de lado a lado para equilibrar la unidad. Asimismo, se pueden ajustar las ruedas frontales hacia abajo para franquear cordones de aceras.

6. Empuñadura de arrancador de retroceso El motor está provisto de un arrancador de retroceso de tiro cómodo.

7. Palanca índice Permite ajustar el ángulo de corte a 15 grados, 0 grados (vertical),o -15 grados. Para cambiar el ángulo, tirar de la palanca índice y rotar el conjunto del manguito (eje hueco) al ángulo deseado.

8. Cuchilla Elemento cortante rotativo.

9. Protector de la cuchilla Evita el lanzamiento de piedras y

despojos al operador.

10. Bujía / Cable de la bujía

mezcla de aire / combustible. Al dar mantenimiento a la unidad, es preciso desconectar y retirar el cable de la bujía.

11. Filtro de aire Retira despojos y contaminantes del aire de admisión, para un funcionamiento uniforme del motor con un nivel de emisiones bajo.

12. Placa selectora de profundidad, 13. Palanca de control de la profundidad, 14. Varilla de control Se la utiliza

para controlar la profundidad de corte de la bordeadora

15. Terminales del cable de extinción Es preciso que estén conectados para el funcionamiento correcto de la barra de control de arranque/paro.

La rueda trasera derecha es ajust-

Brinda la chispa para encender la

VISTA FRONTAL

(6.25 ft·lbf) según SAE J1940

VISTA POSTERIOR

culata

Figura 1

Montaje

• Conserve todas las instrucciones

Leer y seguir las instrucciones de montaje. No descartar ninguna pieza ni materiales antes de concluirse el montaje de la unidad. Las referencias al lado derecho o izquierdo de la bordeadora toman como base el punto de vista del usuario ubicado detrás de la unidad.

ADVERTENCIA

No utilizar la bordeadora si ésta está averiada o no está armada completa y correctamente.

ADVERTENCIA

Antes de efectuar algún montaje o mantenimiento de la unidad, retirar el cable de la bujía.

ADVERTENCIA

Al montar la bordeadora, siempre usar gafas de seguridad con pantallas laterales, homologadas por ANSI.

En la caja se encontrarán los componentes siguientes. Las cantidades se muestran entre paréntesis.

1. (1) Bordeadora

2. (1) Manual del usuario de la bordeadora

3. (1) Asidero superior

4. (1) Varilla de control

5. (1) Envase de aceite automotriz SAE 30

6. (1) Bolsa de piezas con el contenido siguiente: (2) Chaveta de dos patas (2) Tuercas plásticas de orejetas (M8) (2) Pernos para tubo M8 x 35 mm (1) Atadura de alambre (1) Llave con varilla para bujía

Cómo sacar la bordeadora de la caja

1. Sacar todas las piezas y componentes de embalaje

2. Utilizar una cuchilla multiuso para cortar las cuatro esquinas verticales y colocar los costados de la caja sobre el piso, alrededor de la bordeadora.

3. Sacar el resto del embalaje

4. Rodar la unidad para sacarla de la caja y colocarla sobre una superficie firme a nivel.

Cómo montar el asidero

NOTA: Consultar la figura 2 al seguir los pasos enumerados a continuación:

1. Montar el asidero superior sobre el asidero inferior con los dos (2) pernos para tubo y las dos (2) tuercas plásticas de orejetas (Véase la figura 2). Apretar firmemente a mano las tuercas de orejetas.

2. Deslizar un extremo de la varilla de control en el agujero de la palanca de control de la profundidad. Asegurarla con una chaveta de dos patas.

3. Deslizar el otro extremo de la varilla de control a través del agujero del brazo del manguito. Asegurarla con la segunda chaveta de dos patas.

4. Instalar la empuñadura del arrancador de retroceso a través de la guía de la cuerda, y encajarla en posición

ADVERTENCIA

ES NECESARIO conectar los cables de extinción para el funcionamiento correcto del motor. El no conectarlos puede conducir a lesiones graves.

Chaveta de

dos patas

Palanca de

Asidero

superior

Empuñadura

de arrancador

de retroceso

Cable de

extinción del

motor

Tuerca

plástica de

orejetas

Cable de

extinción del

asidero

Terminal de

conexión

control de la

profundidad

Varilla de contro

Perno

para tubo

Chaveta de

dos patas

Brazo de

apoyo del

manguito

por torsión.

5. Retirar el inserto temporal del terminal del cable de extinción del motor.

6. Conectar los cables de extinción del motor y el asidero. Utilizar la atadura de alambre para asegurar el cable

Asidero

inferior

Figura 2

suelto al asidero.

Preparción del motor

SAE

TEMP

100° F

40° C

-20

-20-30 -10

2010

60 80

SAE 10W-30

SAE 30

• Conserve todas las instrucciones

Aceite de motor

CAUTION

CUIDADO

El motor se envía sin aceite. El no agregar aceite causará daños severos al motor.

Se incluye un envase de aceite automotriz SAE 30 con la bordeadora. Consultar el diagrama a la derecha para obtener información sobre tipos alternativos de aceite a usarse a diferentes temperaturas. Siempre utilizar un aceite

detergente de alta calidad clasificado «Para servicio SG, SH,

SJ» o superior. No utilizar aditivos especiales.

CAUTION

CUIDADO

Siempre usar el tipo de aceite recomendado. El uso de aceite sucio o tipo de aceite incorrecto --tal como aceite para motores de dos tiempos-- acortará la vida útil del motor.

NOTA: La capacidad de aceite del motor es 562 ml. Para el primer llenado, sencillamente agregar al cárter del cigüeñal todo el contenido del envase de aceite provisto.

circundante servicio temperatura

CÓMO REVISAR EL ACEITE Y LLENAR HASTA EL NIVEL APROPIADO

ADVERTENCIA

Antes de revisar el aceite, verificar que el motor esté apagado y que se haya desconectado de la bujía el cable de la misma.

1. Colocar la bordeadora en una supercie a nivel y

asegurarse que las ruedas ajustables estén conguradas

de manera tal que el marco principal de la bordeadora esté a nivel.

2. Retirar la tapa de llenado de aceite / varilla de aforar y enjugarla con un paño. (Véase la Figura 3)

3. Colocar nuevamente la varilla de aforar en posición y NO enroscarla. Retirarla y revisar el nivel de aceite.

4. Al tenerse un nivel lleno de aceite, el aceite alcanzará el límite superior en la varilla aforadora. Si el nivel de aceite está cerca del límite inferior o por debajo de éste, se ha de agregar aceite. (Véase la figura 4)

5. Agregar aceite lentamente hasta que el nivel del aceite alcance el límite superior de la varilla aforadora. Utilizar un embudo o boquilla para reducir derrames.

CUIDADO

Verificar el nivel de aceite frecuentemente durante el

llenado. NO SOBRELLENAR. NO SUBLLENAR. Hacer

marchar el motor con un nivel inadecuado de aceite causará daños severos al motor.

6. Colocar la varilla aforadora en posición y apretarla.

7. Limpiar todo aceite derramado.

Límite superior

Límite inferior

Tapa del tanque de combustible

Tapa de llenado de aceite / Varilla aforadora

Ruedas ajustables

Figura 3

Tapa de llenado de aceite / Varilla aforadora

Figura 4

Preparción del motor (la siguiente)

• Conserve todas las instrucciones

Combustible

ADVERTENCIA

• La gasolina es extremadamente inflamable y los vapores pueden explotar si se inflaman. Manipularla con cuidado.

• Utilizar un contenedor aprobado.

• Mantener la gasolina en un área bien ventilada, alejada de chispas, llamas abiertas u otras fuentes de ignición.

• Mantener la gasolina fuera del alcance de niños.

Usar gasolina fresca, limpia, regular, sin plomo, de 88 octanos como mínimo. NO usar gasolina con plomo, gasohol, metanol ni combustible diésel. No mezclar el aceite con gasolina. NO permitir que

la gasolina se contamine con polvo, agua o despojos.

CUIDADO

El uso de un tipo incorrecto de combustible o de combustible contaminado causará daños severos al motor.

NOTA: La capacidad del tanque de combustible es aproximadamente 3.3 l (3.5 cuartos)

CÓMO LLENAR EL MOTOR CON COMBUSTIBLE

ADVERTENCIA

• Apagar el motor y dejarlo enfriar durante varios minutos antes de quitar la tapa de combustible o agregar combustible.

• Jamás llenar el tanque de combustible en espacios interiores.

• No fumar durante el abastecimiento de combustible.

1. Limpiar la superficie alrededor de la tapa de combustible para evitar contaminación. (Véase la Figura 3)

2. Aflojar la tapa del combustible lentamente. Después de retirar la tapa, colocarla sobre una superficie limpia.

3. Verter el combustible en el tanque. Tener cuidado para evitar derrames.

ADVERTENCIA

NO SOBRELLENAR con combustible. Dejar espacio para que el combustible se expanda debido al calor del motor y/o del sol.

4. Antes de colocar nuevamente la tapa de combustible, inspeccionar y limpiar el sello de la tapa de combustible.

5. Colocar nuevamente la tapa de combustible y apretarla a mano de manera segura.

6. Limpiar todo combustible derramado.

Uso

• Conserve todas las instrucciones

Antes de arrancar el motor

ADVERTENCIA

Antes de arrancar el motor, leer el Manual del usuario. Familiarizarse con la ubicación y función de todos los controles. Sépase cómo parar el motor rápidamente.

ADVERTENCIA

Antes de arrancar el motor, verificar que se hayan conectado los terminales de los cables de extinción.

Antes de intentar arrancar el motor, revisar los pasos siguientes:

1. Se ha montado la unidad según todas las instrucciones de montaje.

2. Los terminales de los cables de extinción están conectados.

3. Se ha inspeccionado la unidad para determinar si hay piezas averiadas o faltantes.

4. No hay piezas restantes en la caja.

Uso

• Conserve todas las instrucciones

Antes de arrancar el motor (la siguiente)

5. El aceite del motor está al nivel apropiado.

6. Se ha abastecido el tanque de combustible con gasolina fresca, limpia, regular, sin plomo.

7. El cable de la bujía está conectado a la bujía.

8. Se ha movido la bordeadora a la ubicación deseada.

9. La bordeadora está en una superficie a nivel.

Cómo arrancar el motor

PELIGRO

Jamás hacer funcionar el motor en espacios interiores o en un área con ventilación deficiente. Los gases del escape del motor contienen monóxido de carbono, un gas inodoro y letal.

ADVERTENCIA

Los despojos lanzados por la bordeadora pueden causar lesiones oculares graves. Siempre utilizar gafas protectoras o pantallas oculares que cumplan las normas ANSI al utilizar la bordeadora. Si se usa anteojos, colocar una máscara

protectora de visión amplia, certificada por OSHA, sobre los anteojos.over your eyeglasses.

1. Revisar TODOS los pasos en la sección “ANTES DE ARRANCAR EL MOTOR”. En particular, verificar que: a. La unidad esté montada correctamente b. Los terminales de los cables de extinción están conectados. c. El aceite del motor está al nivel apropiado. d. Se haya abastecido gasolina fresca, sin plomo e. El cable de la bujía esté conectado a la bujía

2. Mover la palanca de control de la profundidad a la posición de arranque. (Véase la figura 6).

3. Oprimir el bulbo del cebador 3 veces; esperar 2 segundos entre cada opresión. (Véase la Figura 5) NOTA: No es necesario al arrancarse nuevamente un motor caliente.

4. Sujetar firmemente el asidero de la bordeadora con la mano izquierda y tirar de la barra de control de arranque/paro contra el asidero. (Véase la figura 6).

NOTA: El motor no arranca si la barra de control de arranque/ paro no está halada hacia atrás contra el asidero.

5. Asir firmemente la empuñadura del arrancador de r etroceso con la mano derecha. (Véase la figura 6).

6. Tirar del arrancador de retroceso lentamente hasta sentir tensión en la cuerda del arrancador. Luego, tirar rápidamente de la empuñadura del arrancador de retroceso para desarrollar completamente la cuerda del arrancador. NO permitir que la cuerda del arrancador retroceda violentamente. Dejar que la cuerda del arrancador se reenrolle lentamente.

7. Si el motor no arranca después de 5 ó 6 intentos, ver la instrucción en la “Tabla de diagnóstico y resolución de problemas”.

ADVERTENCIA

Durante el uso, mantener a todo circunstante, especialmente NIÑOS, alejados IMPORTANTE: El sistema de escape de esta unidad está provisto de un silenciador con supresor de chispas. La manipulación imprudente o el retiro del supresor de chispas viola la sección 442 del California Public Resources Code (Código de Recursos Públicos de California) así como también otras leyes estatales y federales pertinentes.

ADVERTENCIA

Mantener las manos, los pies, el cabello, y la ropa holgada alejados de toda pieza móvil. No tocar el silenciador y las áreas circundantes: las temperaturas podrían ser superiores a 65.6 °C (150 °F). Mantener todos los dispositivos y pantallas de seguridad en posición.

Bulbo de

Cebado

Figura 5

Barra de

control de

arranque/paro

Empuñadura

de arrancador

de retroceso

Palanca de control de la profundidad

Posición de

arranque

Figura 6

Uso (la siguiente)

• Conserve todas las instrucciones

Cómo parar la bordeadora

Soltar la barra de control de arranque/paro. Esto conectará a tierra el extinguidor y parará el motor.

ADVERTENCIA

Es preciso conectar los terminales de los cables de extinción de manera segura para que la barra de control de arranque/paro funcione. Consultar la sección “Cómo montar el asidero”.

Cómo cambiar la profundidad de corte de la bordeadora

Mover la palanca de control de la profundidad hacia adelante para aumentar la profundidad de corte. (Véase la figura 7).

NOTA: Hay 6 selecciones de profundidad de corte, desde

aproximadamente el nivel del terreno hasta una profundidad de 76 mm (3 pulgadas).

CUIDADO

No sobrecargar la capacidad de la bordeadora al intentar bordear a demasiada profundidad a gran velocidad. Para bordear a valores más profundos, efectuar múltiples cortes, despúes de cortar a profundidades menores inicialmente.

Posición de

arranque

Profundidad

completa

Palanca de control

de la profundidad

Hacia

adelante

Placa selectora

de profundidad

Figura 7

Cómo cambiar el ángulo de la cuchilla para un borde oblicuo

Se puede ajustar la cuchilla 15 grados de la vertical (ambas direcciones) para brindar un corte oblicuo, lo cual cortará el césped a mayor distancia del andén o acceso vehicular, reduciendo así la necesidad de bordear con mayor frecuencia. El uso del borde oblicuo a mayor profundidad hará una zanja en el terreno.

1. Parar el motor.

2. Desconectar el cable de la bujía de la bujía.

3. Desenganchar la palanca índice (Véase la Figura 8). Mover la palanca índice hacia la muesca deseada (15, 0 ó -15 grados).

4. Antes de arrancar el motor, alinear la bordeadora como si se va a efectuar un corte oblicuo.

CUIDADO

Palanca índice

Figura 8

Uso (la siguiente)

• Conserve todas las instrucciones

Cómo bordear a lo largo de un cordón

La altura de las ruedas frontales y de la rueda trasera derecha es ajustable para bordear a lo largo de aceras.

NOTA: La figura 9 muestra la unidad configurada correctamente para bordeado a lo largo de un cordón de acera. Consultar la figura 9 al seguir los pasos enumerados a continuación:

1. Parar el motor.

2. Desconectar el cable de la bujía de la bujía.

3. Aojar la perilla de la rueda delantera.

Deslizar las ruedas hacia la derecha, lo suciente para

franquear la acera y equilibrar la unidad.

5. Apretar de manera segura la perilla de la rueda delantera.

Utilizar el nivel de ajuste de las ruedas delanteras para

bajar las ruedas delanteras lo suciente para que la unidad

esté a nivel.

7. Aojar la perilla de la rueda trasera.

Bajar la rueda trasera derecha lo suciente para que la

unidad esté a nivel como se muestra en la gura 9.

9. Apretar la perilla de la rueda trasera de manera segura.

Varilla de

apoyo

VISTA POSTERIOR

Perilla de

rueda trasera

Perilla de rueda

delantera

Protector de

cuchilla

ADVERTENCIA

Tener sumo cuidado al bordear a lo largo de cordones de acera. Asegurarse de que la unidad esté equilibrada. Ase-

gurar el apoyo de los pies. Mantenerse alerta ante el tráco

u otros peligros.

Rueda trasera derecha

Palanca de ajuste de

la rueda delantera

Ruedas delanteras

Figura 9

CONSEJOS PARA BORDEAR

ADVERTENCIA

Leer el Manual del usuario. Conocer la ubicación y las funciones de todos los controles. Mantener todos los dispositivos y pantallas de seguridad en posición. Jamás permitir que niños o adultos sin la instrucción adecuada utilicen la bordeadora. Apagar el motor antes de limpiar obstrucciones de la cuchilla o efectuar reparaciones. Mantener a los circunstantes alejados de la máquina. Mantenerse alejado de la cuchilla y de todas las piezas móviles, las cuales pueden causar lesiones.

• Un entorno seco presenta las mejores condiciones para bordear. Si el suelo está demasiado húmedo, la tierra se com pacta en torno a la cuchilla, lo cual conduce a un desgaste prematuro de la faja y a un menor rendimiento.

• Si hay acumulación de suciedad alrededor de la cuchilla, parar el motor y retirar el cable de la bujía. Retirar la suciedad y despojos compactados de la cuchilla.

• Para bordeado profundo, primero efectuar cortes superciales. Luego, cortar a mayores profundidades hasta

obtenerse la profundidad deseada.

• Se puede personalizar el bordeado mediante la variación del número de pasadas y mediante la distancia entre la cuchil la y la supercie.

Mantenimiento

• Conserve todas las instrucciones

Programa de mantenimiento

ADVERTENCIA

Antes de cualquier mantenimiento, apagar el motor y retirar el cable de la bujía para evitar un arranque accidental y lesiones graves. IMPORTANTE: La garantía de esta bordeadora no cubre elementos que se hayan visto sujetos a uso indebido o negligencia por parte del usuario. Para recibir el monto completo de la garantía, el usuario ha de dar mantenimiento a la bordeadora como se indica en este manual, y sólo ha de utilizar piezas de repuesto genuinas. La tabla siguiente presenta el mantenimiento periódico requerido.

PROGRAMA DE MANTENIMIENTO PERIÓDICO

Registros de mantenimiento: incluir las fechas a medida que se efectúa el man-

tenimiento periódico

Revisar el nivel de aceite del motor, llenar al nivel apropiado

Vericar la conexión de los conectores de AMBOS cables de extinción

Eliminar todo despojo de la unidad

Lubricar todos los puntos de pivote

Revisar el apriete de los sujetadores

Revisar la faja de impulsión

Reemplazar si fuera necesario

Revisar la cuchilla para determinar si hay desgaste o daños

Reemplazar si fuera necesario

Revisar la tubería del combustible

Reemplazar si fuera necesario

Lubricar los ejes de las ruedas Revisar la bujía

Reemplazar si fuera necesario

Después

de cada

uso

Después

de 10

horas de

uso

Después de

25 horas

de uso

Después de 50 horas de

uso

Después

de 100

horas de

uso

Antes

de cada

temporada

√ √

√ √ √

√ √

√ √ √

√ √

Antes del

almace-

namiento

Véase

la nota

a con-

tinu-

ación

Cambiar el aceite del motor

Limpiar el ltro de aire

Reemplazarlo si está muy sucio

Reemplazar la bujía

Limpiar los depósitos de combustión del cilindro, el pistón y las válvulas

CUIDADO

NOTAS IMPORTANTES sobre el programa de mantenimiento

1. Revisar nuevamente al apriete del sujetador después de las primeras 2 horas del uso inicial.

2. Cambiar el aceite del motor después de las primeras 5 a 8 horas del uso inicial.

3. Cambiar el aceite después de cada 25 horas de operación bajo carga pesada o en temperaturas altas.

4. Limpiar el filtro de aire después de cada 10 horas de operación bajo condiciones de mucho polvo.

ADVERTENCIA

Utilizar sólo piezas de repuesto GENUINAS. Otras piezas podrían averiar la unidad o causar lesiones.

√ √ √

√ √

√

2,3

Mantenimiento (la siguiente)

• Conserve todas las instrucciones

Lubericación

Añada una pequeña cantidad de petróleo de motor para lubricar puntos de pivote y partes.

Consultar la “Tabla de programa de mantenimiento periódico” para obtener los intervalos de tiempo para lubricación de piezas.

Cómo cambiar el aceite del motor

NOTA: Consultar la figura 10 al seguir los pasos enumerados a continuación:

1. Apagar el motor que ha estado funcionando (motor caliente) y dejarlo enfriar durante 5 minutos.

2. Desconectar el cable de la bujía de la bujía.

3. Reducir la altura de las ruedas delanteras para elevar el frente de la unidad. Consultar “Cómo bordear a lo largo de un cordón”.

4. Insertar una palangana bajo de la bordeadora, debajo del tapón de drenaje del aceite y del agujero del marco. (Véase la figura 10)

5. Retirar la varilla aforadora.

6. Retirar el perno y la arandela del drenaje del aceite.

7. Permitir que todo el aceite drene a través del agujero del marco hacia la palangana.

Tapón del drenaje y arandela

Agujero del marco

IMPORTANTE: El aceite usado es un desecho peligroso. Colocar el aceite en un contenedor sellado y llevarlo al centro de reciclaje local. NO descartarlo con los desechos domésticos.

8. Colocar nuevamente y apretar el tapón del drenaje de aceite y la arandela.

9. Para rellenar el motor con aceite, ver la sección de preparación del motor “Cómo revisar el aceite y llenar hasta el nivel apropiado.”

Cómo reemplazar la faja

IMPORTANTE: Utilizar sólo fajas de repuesto del fabricante. Para hacer pedidos de piezas de repuesto, llamar al 1-800-737-2112.

1. Desconectar el cable de la bujía de la bujía. 2

. Para facilitar el reemplazo de una faja, retirar la varilla de control (ver la Fig. 2). Esto permitirá que el brazo de la cuchilla rote hacia atrás para crear holgura en la faja.

3. Retirar los dos pernos del protector posterior para retirar

la cubierta de la polea del motor. (Véase la gura 11).

Palangana

Figura 10

Espaciador

Polea del

motor

Cubierta de

polea del motor

Pernos del

protector posterior

Figura 11

Mantenimiento (la siguiente)

• Conserve todas las instrucciones

Cómo reemplazar la faja (la siguiente)

4. Retirar los dos tornillos del protector delantero y el

protector de la faja. (Véase la gura 12).

5. Retirar la faja gastada del motor y polea del conjunto del manguito. Reemplazarla con una faja de equipo original.

6. Para instalar una faja de repuesto del fabricante, invertir los pasos anteriores.

• Se deben apretar los pernos del protector posterior a 18-22 N·m [13-16 lbf·pie]

• Se deben apretar los tornillos del protector delantero a 6-8 N·m [4-6 lbf·pie]

Cómo cambiar la cuchilla

Tornillos del

protector

delantero

Protector de la faja

Tornillos del protector

delantero

Figura 12

ADVERTENCIA

No alar la cuchilla. El alado puede dañar la cuchilla y causar la rotura de la misma, lo cual puede causar lesiones al

usuario u otros.

La cuchilla está sujeta a mellas, rayaduras y abolladuras, que generalmente no afectan su funcionamiento. También, la cuchilla está sujeta a desgaste, lo cual reduce la profundidad de corte. Reemplazar una cuchilla gastada mediante los pasos siguientes:

IMPORTANTE: Utilizar sólo fajas de repuesto del fabricante. Para hacer pedidos de piezas de repuesto, llamar al 1-800-737-2112.

NOTA: El reemplazo de la cuchilla requiere dos (2) llaves ajustables de 12 pulgadas o dos (2) llaves de 19 mm [3/4 de pulgada].

1. Apagar el motor.

2. Desconectar el cable de la bujía de la bujía.

3. Retirar la contratuerca de la cuchilla que sujeta la cuchilla al eje de impulsión. (Véase la Figura 13)

Girarla en

sentido antihorario

para aojarla

Girarla en

sentido horario

para apretarla

ADVERTENCIA

Para retirar o apretar la contratuerca de la cuchilla, siempre utilizar el método mostrado en la Figura 13. Siempre colocar la llave de sujeción sobre la tuerca detrás de la cuchilla.

4. Retirar la cuchilla.

5. Reemplazarla con una cuchilla nueva del fabricante mediante la inversión de los pasos anteriores.

Sujetar la tuerca, no

darle vuelta

Contratuerca

de cuchilla

Figura 13

NOTA: Apretar la contratuerca de la cuchilla a 47-61 N·m (35-45 ft·lbf)

Mantenimiento (la siguiente)

• Conserve todas las instrucciones

Cómo limpiar al filtro de aire

Un filtro de aire sucio restringirá la toma de aire. El mantenimiento periódico del filtro de aire contribuirá a mejorar el rendimiento del motor y a reducir las emisiones.

ADVERTENCIA

Jamás limpiar el filtro de aire con gasolina o un solvente fácilmente inflamable porque ello podría causar una explosión. IMPORTANTE: Utilizar únicamente filtros de aire de repuesto del fabricante. Para efectuar pedidos de piezas de repuesto, llamar al 1-800-737-2112. Nota: Consultar la figura 14 al seguir los pasos siguientes:

1. Retirar la tuerca de aletas exterior, la arandela y la cubierta del filtro de aire.

Tuerca de aletas exterior Arandela

Cubierta del

elemento del ltro

Tuerca de aletas interior

Elemento del ltro

Figura 14

Cómo revisar la bujía

Modelo de bujía: Torch F7RTC

CAUTION

2. Retirar la tuerca de aletas interior y el filtro de aire. IMPORTANTE: Retirar el filtro de aire con sumo cuidado para que no caiga suciedad o despojos dentro del carburador. NOTA: El filtro de aire consta de un elemento alveolar exterior y un elemento de papel interior.

3. Separar el elemento alveolar exterior del elemento de pa pel interior.

4. Examinar el interior del elemento de papel para determi nar si hay suciedad o despojos.

5. Examinar ambos elementos para determinar si tienen rasgaduras. NOTA: Si el elemento interior de papel está sucio o si cualquiera de los elementos está rasgado, reemplazarlo con un filtro de aire nuevo del fabricante.

6. Limpiar el elemento alveolar exterior mediante un lavado completo en una solución de detergente casero y agua, o en un solvente no inflamable o con temperatura de inflamación alta. Dejarlo secar completamente. Luego, empapar el elemento alveolar en aceite de motor limpio y apretarlo para sacar el exceso de aceite.

7. Limpiar el elemento de papel interior mediante golpecitos del mismo contra una superficie dura para retirar el exceso de suciedad o mediante soplado con aire comprimido a través del filtro, de adentro hacia afuera. IMPORTANTE: No intentar eliminar la suciedad del elemento de papel con un cepillo, puesto que ello solo incrusta la suciedad en las fibras.

8. Reinstalar el elemento alveolar exterior limpiado en el elemento de papel interior.

9. Reinstalar el filtro de aire limpio y la cubierta en la unidad mediante la inversión de los pasos 1 y 2 anteriores.

Sólo usar la bujía recomendada o una bujía con el mismo intervalo de temperatura. El uso de una bujía inadecuada, un salto de chispa incorrecto o una bujía sucia u hollinada puede reducir el rendimiento del motor y causar averías.

1. Parar el motor y dejarlo enfriar.

2. Retirar de la bujía el cable de la bujía. Retirar la bujía con la llave y varilla para bujías (incluida

con la bordeadora) para retirar la bujía (Véase la figura 15).

4. Inspeccionar visualmente la bujía para determinar si

tiene grietas o daños. Si está agrietada, reemplazarla.

5. Limpiar los depósitos de carbono. Si hay acumulación

excesiva de carbono, reemplazar la bujía.

6. Verificar que el salto de chispa de la bujía sea de 0.7 a

0.8 mm (0.028 a 0.031 pulgadas). (Véase la Figura 16)

7. Reinsertar la bujía y apretarla con la llave y varilla para

bujías. NOTA: el par de torsión de la bujía es de 25 a 30 N-m (18 a 22 pie-libra)

8. Reconectar el cable de la bujía a la bujía.

Llave y

varilla para

bujía

Figura 15

0.028 - 0.031 in

0.7 - 0.8 mm

Figura 16

Mantenimiento (la siguiente)

• Conserve todas las instrucciones

Cómo preparala para almacenamiento

ADVERTENCIA

Jamás almacenar la bordeadora en espacios interiores con combustible en el tanque. Jamás almacenarla en un recinto cerrado, mal ventilado donde las emanaciones pudieran llegar a una llama abierta, una chispa o una luz piloto como la de un horno, calentador de agua o secadora de ropa. Dejar que el motor enfríe antes de almacenar la unidad.

ADVERTENCIA

No retirar la gasolina dentro de un edicio, cerca de una llama o mientras se fuma. Los vapores de la gasolina pueden causar

una explosión o incendio.

NOTA: Una revisión anual o anado en un centro de servicio autorizado servirá para asegurarse que la bordeadora brindará

el máximo rendimiento en la siguiente temporada. Cuando la bordeadora esté en almacenamiento duratne treinta o más días, se deben seguir los pasos siguientes para

asegurarse que la bordeadora esté en buenas condiciones para la temporada siguiente.

1. Dejar que el motor marche hasta agotarse la gasolina.

2. Cambiar el aceite. Para ello, seguir las instrucciones bajo “Cómo cambiar el aceite”.

Retirar la bujía del cilindro. Verter una onza de aceite en el cilindro. Lentamente, tirar de la empuñadura de retroceso para que el aceite proteja al cilindro. Instalar una bujía nueva en el cilindro. Tirar del arrancador de retroceso lentamente hasta sentir tensión en la cuerda del arrancador. Esto cerrará las válvulas del cilindro.

ADVERTENCIA

NO conectar el cable de la bujía a la bujía al almacenar la unidad.

4. Limpiar la bordeadora. Retirar toda suciedad, hojas, despojos, grasa, etc. de la bordeadora, incluyendo las aletas de enfriamiento del cilindro, agujeros de la cubierta del arrancador de retroceso, bajo el tanque de combustible y bajo el silenciador.

5. Revisar la bordeadora para determinar si hay piezas gastadas o dañadas. Hacer que las piezas dañadas sean reemplazadas, si fuera necesario.

6. Apretar todo herraje ojo.

7. Aplicar lubricación como lo indica la sección Mantenimiento.

8. Poner la unidad en un edicio que tenga buena ventilación.

9. Cubrir el motor con un material transpirante.

CUIDADO

No cubrir la bordeadora con plástico. El plástico atrapa la humedad y causa herrumbre.

Servicio técnico

Si se tuvieran preguntas adicionales sobre el montaje, operación o mantenimiento de esta BORDEADORA, se puede contactar a nuestro Departamento de Servicio Técnico al 1-800-737-2112 (solo inglés).

Puede también escribir a:

Sede social METL - SOLAMENTE CORRESPONDENCIA ATTN: Servicio técnico – METL 625 Barclay Blvd. Lincolnshire, IL 60069

Si necesita ayuda o tiene una duda, LLAME SIN COSTO AL: 1-800-737-2112.

Al ponerse en contacto con Departamento de servicio técnico, prepare:

• Su nombre

• Su dirección

• Su número de teléfono

• El número del modelo del producto

• La fecha de compra (incluyendo una copia del recibo para

requesitos escritos).

Diagnóstico y resolución de problemas

• Conserve todas las instrucciones

PROBLEMA CAUSAS POSIBLES SOLUCIONES

Dificultad para arrancar el motor 1. Falta de combustible

2. La barra de control de arranque/ paro no está comprimida

3. El motor no está cebado.

4. Cable de la bujía desconectado

5. Bujía hollinada

6. Carburador sucio

7. Filtro de aire obstruido

8. Filtro de combustible obstruido

9. Combustible contaminado

Problemas del motor El motor emite humo excesivamente La marcha del motor es muy “irregular”. Marcha errática del motor El motor no puede mantener velocidad plena

Vibración excesiva / ruido 1. Piezas flojas

La cuchilla no gira 1. Los despojos interfieren con la

El motor no para Los terminales de los cables de

1. Sin aceite de motor

2. Nivel inadecuado del aceite del motor

3. Bujía hollinada

4. Filtro de aire obstruido

5. Filtro de combustible obstruido

6. Combustible contaminado

7. Carburador desajustado

2. Engine problems (above)

cuchilla

2. Cuchilla floja

3. Faja holgada

extinción están desconectados.

1. Agregar combustible fresco.

2. Tirar de la barra de control de arranque/ paro hacia el asidero.

3. Oprimir el bulbo del cebador 3 veces; esperar 2 segundos entre cada opresión.

4. Conectar a la bujía el cable de la misma

5. Retirar la bujía. Inspeccionarla. Reemplazarla si fuera necesario.

6. Llevar la unidad a un centro de servicio autorizado para limpieza del carburador.

7. Retirar y limpiar el filtro de aire.

8. Retirar el filtro del combustible. Inspeccionarlo. Reemplazarlo si fuera necesario.

9. Drenar el tanque del combustible. Limpiarlo. Llenarlo con combustible fresco.

1. Agregar aceite para motor

2. Revisar el aceite del motor. Agregar o drenar aceite para motor si fuera necesario.

3. Retirar la bujía. Inspeccionarla. Reemplazarla si fuera necesario.

4. Retirar y limpiar el filtro de aire.

5. Retirar el filtro del combustible. Inspeccionarlo. Reemplazarlo si fuera necesario.

6. Drenar el tanque del combustible. Limpiarlo. Llenarlo con combustible fresco.

7. Llevar la unidad a un centro de servicio autorizado para ajuste del carburador.

1. Apretar todos los sujetadores

2. Consultar las soluciones para el motor (arriba)

1. Retirar los despojos alrededor de la cuchilla

2. Apretar la tuerca de la cuchilla.

3. Reemplazar la faja Conectar los terminales de los cables de

extinción en el asidero y el motor.

La cuchilla no corta apropiadamente

Paro frecuente del motor 1. Velocidad / profundidad excesiva

Cuchilla dañada o gastada Reemplazar la cuchilla.

de bordeado

2. Problemas del motor (arriba)

1. Bordear a ritmo moderado. Efectuar cortes múltiples.

2. Consultar las soluciones para el motor (arriba)

Garantía

• Conserve todas las instrucciones

Garantía limitada de la BORDEADORA Powermate® PARA CÉSPED

Al contactar la fábrica, siempre especificar el número del modelo.

Nos reservamos el derecho de enmendar estas especificaciones en cualquier momento y sin aviso previo. La única garantía pertinente es nuestra garantía estándar por escrito. No ofrecemos ninguna otra garantía, expresa o implícita. MAT Engine Technologies, LLC garantiza que esta Bordeadora para césped y todas las piezas de la misma, carecerán de defectos en materiales y mano de obra durante dos años (90 días para uso comercial o para unidades reacondicionadas) a partir de la fecha de compra original en un concesionario autorizado, siempre y cuando se haya dado mantenimiento adecuado al producto y se lo haya operado de conformidad con todas las instrucciones pertinentes. Se extiende esta garantía únicamente al comprador al por menor original. Se ha de presentar el contrato de venta o prueba de compra al efectuarse una reclamación bajo esta garantía. Esta garantía no cubre uso comercial, industrial o de alquiler, y asimismo, no es pertinente a piezas que no estén en su condición original debido a desgaste normal o piezas que fallan o sufren averías como resultado de uso indebido, accidente, falta de mantenimiento apropiado, manipulación imprudente y peligrosa, o alteración. Los costos de viaje, manipulación, transporte e incidentales asociados con reparaciones bajo garantía no son

reembolsables bajo esta garantía y son responsabilidad del propietario. Hasta donde lo permita la ley de la jurisdicción que gobierne

la venta de este producto, esta garantía expresa excluye cualesquier y toda otra garantía expresa y limita la duración de cualesquier y toda garantías implícitas, incluyendo las garantías de comerciabilidad e idoneidad para un propósito específico durante dos años a partir de la fecha de compra original, y por la presente, se limita la responsabilidad de MAT Engine Technologies, LLC al precio de compra del producto y MAT Engine Technologies, LLC no será responsable por ningún otro daño en lo absoluto, incluyendo daños incidentales o emergentes. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, ni la exclusión o limitación de los daños emergentes, por lo cual la limitación de daños anterior podría no ser pertinente en algunos casos. Esta garantía brinda al comprador original derechos jurídicos específicos.

Para obtener información sobre esos derechos, por favor consultar las leyes estatales pertinentes.

Sede de METL - SÓLO CORRESPONDENCIA

Atención: Servicio Técnico - METL

625 Barclay Blvd.

Lincolnshire, IL 60069

Garantía (la siguiente)

• Conserve todas las instrucciones

Garantía del sistema pro control de emisiones contaminantes

Este motor de MAT Engine Technologies, LLC (METL, por sus siglas en inglés) para equipo mecánico para espacios exteriores cumple el reglamento sobre emisiones contaminantes de:

Modelo Powermate® n.º Entidad normativa

S-WLE-1639-[E] Agencia de Protección Ambiental de Estados Unidos (“U.S. EPA”, por sus siglas en inglés) S-WLE-1639 Agencia de Protección Ambiental de Estados Unidos (“U.S. EPA”, por sus siglas en inglés) y el

Estado de California

En la medida que haya conflicto alguno entre esta Garantía pro control de emisiones contaminantes y la garantía del fabricante del equipo, prevalecerá la presente Garantía pro control de emisiones contaminantes, excepto cuando la garantía del fabricante pudiera brindar un período de garantía más prolongado. Por favor léanse cuidadosamente los derechos y obligaciones del propietario al amparo de esta garantía. Es posible que algunas secciones de la garantía no sean pertinentes al modelo específico que se haya adquirido. A menos que se haga notar específicamente lo contrario, los términos de la Garantía pro control de emisiones contaminantes serán pertinentes a todos los motores de productos cubiertos en este manual.

Derechos y obligaciones al amparo de la garantía:

La California Air Resources Board (Junta de Recursos del Aire de California), la Agencia de Protección Ambiental de Estados Unidos y MAT Engine Technologies, LLC se complacen en explicar la Garantía del sistema pro control de emisiones contaminantes de este nuevo motor de equipo mecánico para espacios exteriores.

California (pertinente sólo al Modelo n.º S-WLE-1639):

En California, se han de diseñar, construir y equipar los nuevos motores pequeños para uso no vial de encendido por chispa para cumplir las estrictas normas antismog del Estado.

Otros Estados o territorios de los Estados Unidos

En otras áreas de los Estados Unidos, se ha de diseñar, construir y equipar este motor a fin de que cumpla las normas de la U.S. EPA sobre emisiones contaminantes de motores de encendido por chispa de 19 kilovatios o menos.

En todos los Estados Unidos MAT Engine Technologies, LLC (METL) ha de garantizar el sistema de control de emisiones contaminantes del motor para equipo mecánico

durante los períodos de tiempo que figuran a continuación, siempre y cuando no haya habido uso indebido, descuido o mantenimiento inadecuado del motor para equipo mecánico. Cuando exista una condición garantizable, METL reparará el motor para equipo mecánico sin costo alguno para el propietario, incluyendo el diagnóstico, las piezas y la mano de obra.

Cobertura de la garantía del fabricante:

El sistema de control de emisiones contaminantes está garantizado durante dos años. Si alguna pieza del motor relacionada con emisiones contaminantes es defectuosa, METL reparará o reemplazará dicha pieza.

Responsabilidades del propietario de la garantía

Como propietario del motor para equipo mecánico, el consumidor es responsable por llevar a cabo el mantenimiento necesario enumerado en el manual del propietario. METL recomienda al propietario guardar todos los recibos que cubran el mantenimiento del motor para equipo mecánico, pero METL no puede negar la garantía exclusivamente por la falta de recibos o por no asegurarse el propietario de que se efectuara todo el mantenimiento programado.

Como propietario del motor para equipo mecánico, no obstante, el consumidor debe estar conciente de que METL podría negar la cobertura de la garantía si el motor para equipo mecánico o una pieza del mismo ha fallado por uso indebido, descuido, mantenimiento inadecuado o modificaciones no autorizadas.

Es responsabilidad del propietario presentar el motor para equipo mecánico a un centro de distribución o centro de servicio autorizado por METL tan pronto exista un problema. Se deben completar las reparaciones bajo garantía en un período de tiempo razonable que no exceda de 30 días.

Si se tiene alguna pregunta sobre los derechos y responsabilidades del propietario al amparo de esta garantía, ponerse en contacto con

MAT Engine Technologies, Inc. 625 Barclay Boulevard Lincolnshire, IL 60069 Tel: 1-800-737-2112

Garantía (la siguiente)

• Conserve todas las instrucciones

Cobertura de la garantía:

METL garantiza que el motor del producto carece de defectos en materiales y mano de obra que causen que dicho motor no observe las

normas de la U.S. EPA o el Estado de California sobre emisiones contaminantes de motores pequeños para uso no vial y encendido por chispa, según sea pertinente al producto de METL. Los motores pequeños para uso no vial y encendido por chispa fabricados después del 1 de enero de 1995 y vendidos en el Estado de California y los motores pequeños para uso no vial y encendido por chispa certificados por la U.S. EPA, fabricados en el modelo del año 1997 ó más reciente y vendido en todos los Estados Unidos, están cubiertos por esta Garantía del sistema pro control de emisiones contaminantes durante un período de dos años a partir de la fecha de entrega al comprador original. Esta Garantía del sistema pro control de emisiones contaminantes es transferible a cada comprador subsiguiente durante el plazo del período de garantía. Las reparaciones o reemplazos al amparo de la presente Garantía del sistema pro control de emisiones contaminantes se efectuarán sin recargo alguno en concepto de diagnóstico, piezas o mano de obra. La lista de las piezas garantizadas figura a continuación. Los artículos para mantenimiento normal, tales como bujías, filtros de aire y filtros de combustible que están incluidos en la lista de piezas garantizadas, gozan de garantía únicamente hasta el primer intervalo de reemplazo programado para dicho artículo, como se estipula en el Manual del usuario. Toda pieza del sistema pro control de emisiones contaminantes reparada o reemplazada al amparo de la Garantía del sistema pro control de emisiones contaminantes estará garantizada durante el resto del período de garantía pertinente. Asimismo, METL reparará o reemplazará otros componentes del motor dañados por el fallo de cualquier pieza cubierta por la Garantía del sistema pro control de emisiones contaminantes durante el período de la Garantía del sistema pro control de emisiones contaminantes. En toda reparación o reemplazo al amparo de la Garantía del sistema pro control de emisiones contaminantes solo se pueden utilizar piezas autorizadas y aprobadas por METL; éstas serán provistas sin costo alguno al propietario. No se podrán utilizar piezas no aprobadas, adicionales, modificadas, falsificadas, y/o del “mercado gris” para modificar o reparar el motor METL. Si se ha utilizado alguna de dichas piezas en la reparación o mantenimiento del motor, y un Centro de servicio autorizado por METL determina que dicha pieza es defectuosa o causa el fallo de una pieza cubierta por la Garantía del sistema pro control de emisiones contaminantes, la reclamación para reparación del motor o producto podría declararse nula y sin efecto. METL no asumirá responsabilidad alguna, bajo la presente garantía, por fallos de toda pieza garantizada causados por el uso de dicha pieza no aprobada, adicional, modificada, falsificada y/o del “mercado gris”.

Cómo obtener servicio de garantía:

El propietario ha de llevar el motor para equipo mecánico o el producto en el cual está instalado, junto con la evidencia de la fecha de venta al comprador original, por cuenta del propietario, a cualquier Centro de servicio autorizado por METL durante sus horas hábiles normales. Para ubicar el Centro de servicio autorizado por METL más cercano, llamar al (800) 737-2112. El propietario del producto será responsable por cualesquier gastos o recargos incurridos por llamadas de servicio o transporte del producto o motor del equipo hacia y desde el Centro de servicio autorizado por METL, incluyendo cualesquier y todo daño o pérdida incurrido durante dicho transporte o envío.

Exclusiones:

Todo fallo ajeno a aquellos resultantes de defectos en materiales o mano de obra no está cubierto por esta Garantía del sistema pro control de emisiones contaminantes. Esta Garantía del sistema pro control de emisiones contaminantes no se extiende a los sistemas de control de emisiones ni a piezas afectadas o dañadas por uso indebido, descuido, mantenimiento inadecuado, uso inadecuado, abastecimiento de combustible inadecuado, almacenamiento inadecuado, accidente y/o colisión, la incorporación o cualquier uso de toda pieza no aprobada, adicional, modificada, del “mercado gris” o falsificadas, accesorios inadecuados, o la alteración no autorizada de cualquier pieza, por parte del propietario. Esta Garantía del sistema pro control de las emisiones contaminantes no cubre el reemplazo periódico de los artículos de mantenimiento normal efectuado en conexión con los servicios de mantenimiento necesarios, posteriormente al primer reemplazo programado de dichos artículos, como se estipula en el Manual del usuario (p. ej., bujías, filtros de aire, filtros de combustible, etc.).

Limitación de responsabilidad:

METL declina toda responsabilidad por pérdida de tiempo o del uso del motor o del equipo en que el motor está instalado, transporte,

pérdidas comerciales, o cualquier otro daño incidental o emergente. Toda garantía implícita está limitada a la duración de esta garantía limitada por escrito. Algunos Estados no permiten limitaciones sobre la duración de una garantía implícita y/o no permiten la exclusión o limitación de los daños incidentales o emergentes, por lo cual las exclusiones y limitaciones de daños anteriores podrían no ser pertinentes en algunos casos.

Esta garantía brinda al consumidor derechos jurídicos específicos y, asimismo, es posible que el consumidor tenga otros derechos que varían de un estado a otro.

Garantía (la siguiente)

• Conserve todas las instrucciones

Limitación de responsabilidad:

SISTEMAS CUBIERTOS POR ESTA GARANTÍA: DESCRIPCIÓN DE LAS PIEZAS:

Unidad del carburador (si está provisto) y sus componentes

Sistema de medida del combustible

Sistema de inducción de aire Tubo / múltiple de admisión, limpiador de aire

Sistema de ignición Bujía1, módulo / bobina de encendido

internos; filtro de combustible (si está provisto), empaques del carburador, bomba del combustible (si está provista)

Sistema de escape

Unidad del respirador del cárter del cigüeñal Tubo de conexión de respirador

Piezas misceláneas utilizadas en los sistemas anteriores Mangueras, fajas, conectores y montajes

Componentes de emisiones contaminantes evaporativas²

1 Cubierta únicamente hasta el primer reemplazo necesario. Véase el Programa de mantenimiento.

² Según sean pertinentes a las certificaciones de emisiones contaminantes del motor del producto.

Unidad de silenciador catalítico (si está provisto), empaque del silenciador, múltiple de escape

Tubería para combustible, accesorios de tubería para combustible, abrazaderas, tanque de combustible, soportes para montaje de recipientes, conector de puerto de purga del carburador

Powermate King P-WLE-1639-E, King P-WLE-1639, PWLE0799 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
