Power Craft 78521 User Manual [de]

Download

L 7L 7

L 7

L 7L 7

8585

GARDEN

SHREDDER

INSTRUCTION MANUAL

BENZINDREVET KOMPOSTKVÆRN

Brugsanvisning

BENSINDREVET KOMPOSTKVERN

Bruksanvisning

BENSINDRIVEN KOMPOSTKVARN

Bruksanvisning

BENSIINIKÄYTTÖINEN OKSASILPPURI

Käyttöohje

PETROL GARDEN SHREDDER

Instruction manual

GARTENHÄCKSLER MIT BENZINANTRIEB

Gebrauchsanweisung

gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og

-hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.

Valmistettu Kiinan kansantasavallassa 6001 - Flying Eagle Group, Zhejiang Yhteisön tuoja: HP Værktøj A/S DK-7080 Børkop Tanska © 2007 HP Værktøj A/S Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa

jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj A/S:n kirjallista lupaa.

reproduced in part or whole in any way, electronically or mechanically (e.g. photocopying or scanning), translated or stored in a database and retrieval system without the prior written consent of HP Værktøj A/S.

darf ohne die schriftliche Genehmigung von HP Værktøj A/S weder ganz noch teilweise in irgendeiner Form unter Verwendung elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel durch Fotokopieren oder Aufnahmen, wiedergegeben, übersetzt oder in einem Informationsspeicher und -abrufsystem gespeichert werden.

DANSK

BRUGSANVISNING

Introduktion

For at du kan få mest mulig glæde af din nye kompostkværn, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsfor- skrifter, før du tager kompostkværnen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om kompostkværnens funktioner.

Tekniske data

Motortype: 4-takts 1-cylindret motor Effekt: 6,5 hk, 196 cm3 Arbejdshastighed: 2.000 o/min Startmetode: rekylstart Brændstof: 95 oktan blyfri benzin Motorolie: alm. motorolie (SAE 10W30/

SAE 10W40) skal påfyldes

inden første ibrugtagning

Tankkapacitet, brændstof: 2 l

Kompostkværnens dele

1. Skærm til afgangsrør

2. Afgangsrør

3. Vingeskrue

4. Fod

5. Hjul

6. Føderør til flishugning

7. Fødestuds til flishugning

8. Transporthåndtag

9. Fødetragt til kompostering

10. Afbryderknap

11. Brændstoftank

12. Tankdæksel

13. Udstødningsrør

14. Luftfilter

15. Håndtag til gasspjæld

16. Håndtag til choker Tankkapacitet, motorolie: 0,6 l Hakke-/skærekapacitet: maks. 76 mm Ø

14 15

17. Rekylstarter

18. Olieprop

19. Tændrørshætte

20. Oliepåfyldningsdæksel

DANSK

BRUGSANVISNING

Særlige sikkerhedsforskrifter

Kompostkværnen leveres uden påfyldt motorolie. Husk at påfylde motorolie inden brug!

Kompostkværnen kører på blyfri benzin. Fyld derfor aldrig blyholdig benzin, diesel, petroleum eller lignende i tanken.

Aftør eventuelt spildt benzin med en tør klud efter brændstofpåfyldning.

Rygning og brug af åben ild under påfyldning af brændstof er forbudt.

Påfyld aldrig benzin eller motorolie, mens kompostkværnen kører.

Påfyld ikke for meget benzin eller motorolie, da det medfører brandfare.

Opbevar brændbare materialer på sikker afstand af kompostkværnen, da udstødningsgasserne er meget varme og kan antænde materialerne.

Start aldrig kompostkværnen inden døre, f.eks. i garager eller udhuse. Udstødningsgasserne indeholder kulilte og kulbrinte, der er livsfarligt for både mennesker og dyr, hvis det indåndes.

Brug aldrig redskaber af metal til at føre grene og kviste ind i kompostkværnen. Brug i stedet redskaber af træ.

Læg aldrig værktøj eller andre genstande på kompostkværnen.

Pas på, at der ikke kommer fremmedlegemer af f.eks. metal, sten eller glas i kompostkværnen.

Samling af kompostkværnen

Få en anden person til at hjælpe, når kompostkværnen skal samles.

Arbejdet skal foretages på en ren og plan overflade.

Tag delene ud af emballagen. Løft selve maskinen op på en stabil trækasse.

Start aldrig kompostkværnen, hvis luftfilteret ikke er monteret.

Rør aldrig ved motorens dele under eller lige efter brug, da de bliver meget varme.

Før aldrig hænder, fødder eller værktøj ind i fødetragten, føderøret eller afgangsrøret, og forsøg ikke at se ind i åbningerne, mens kompostkværnen er i brug.

Stop altid motoren, og fjern tændrørshætten, før du foretager justeringer på kompostkværnen, og før du fører hænder, fødder eller andet ind i nærheden af kompostkværnens bevægelige dele.

Ret aldrig afgangsrøret mod mennesker, dyr, biler eller bygninger.

Brug aldrig kompostkværnen på et skrånende eller hårdt, glat underlag, da vibrationerne kan få kompostkværnen til at bevæge sig.

Brug øjenværn, øreværn og handsker, når du bruger kompostkværnen.

DANSK

BRUGSANVISNING

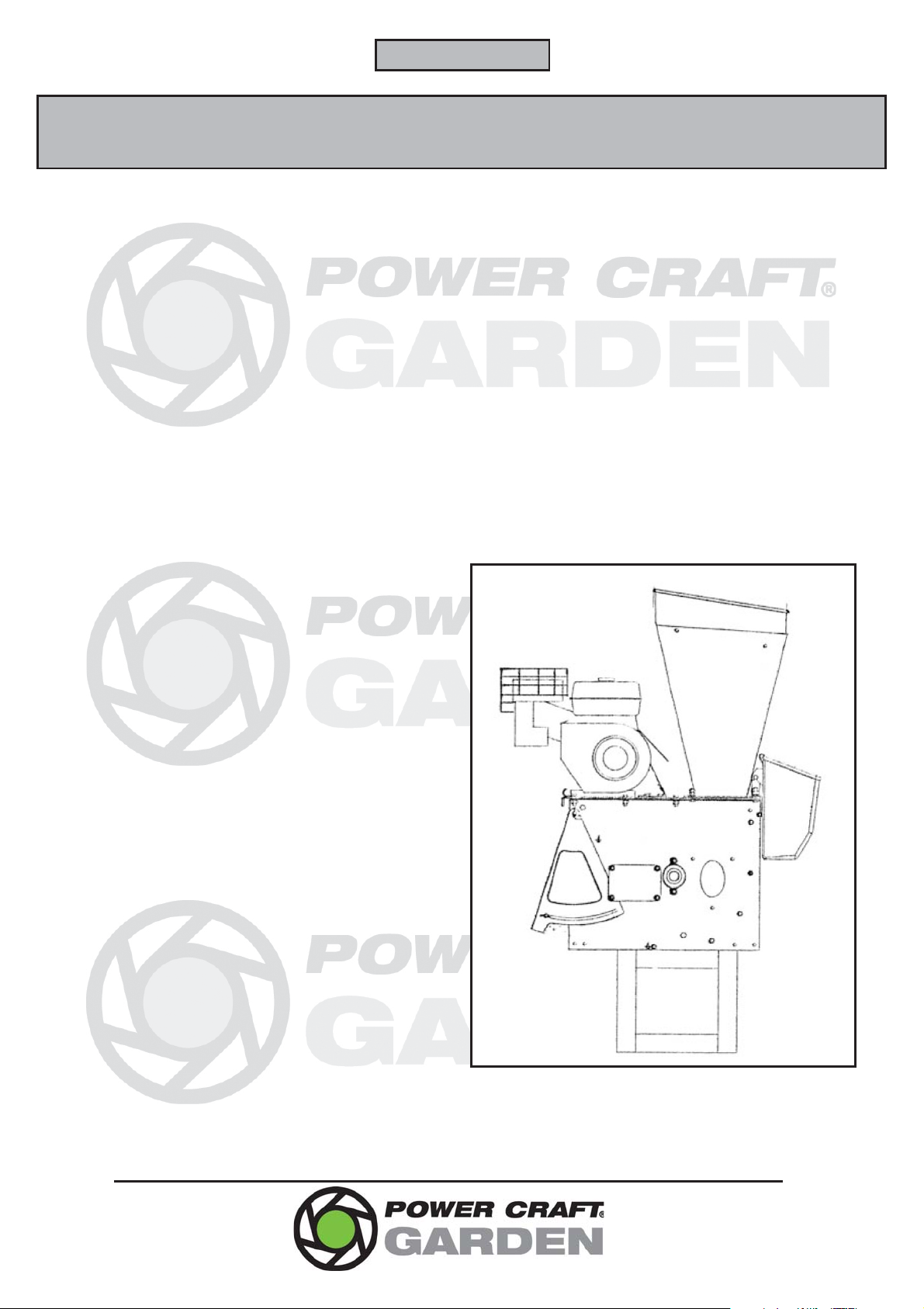

Montering af fod og afgangsrør

Fjern møtrikkerne fra boltene ved (a) og (b) som vist på illustrationen.

Fjern skiverne, boltene og afstandsstykkerne. Træk kompostkværnen lidt frem på trækassen, så

skruen ved (c) bliver fri. Vip afgangsrøret (d) ned, indtil hullerne ved (a) og

(b) er ud for hinanden. Placer foden (e), så hullerne er ud for hullerne ved

(a) og (b). Sæt afstandstykkerne i hullerne igen. Sæt boltene og skiverne i, og spænd møtrikkerne

fast.

Montering af hjul

Sæt hjulbeslagene og hjulene på akslen. Fjern møtrikken, skiven, bolten og afstandsstykket

ved (g) Støt kompostkværnen, og fjern trækassen. Vær

opmærksom på, at kompostkværnen er tung. Hold hjulbeslagene, så hullerne i dem er ud for

hullerne ved (f) og (g). Sæt en bolt (M8×20) i hullet ved (f), og spænd

den let med en møtrik på indersiden af kompostkværnen.

Sæt afstandsstykket gennem hullet ved (g) igen, og før herefter bolten igennem. Spænd bolten fast med skiven og møtrikken.

Efterspænd bolten ved (f). Det er nu sikkert at slippe kompostkværnen.

a b

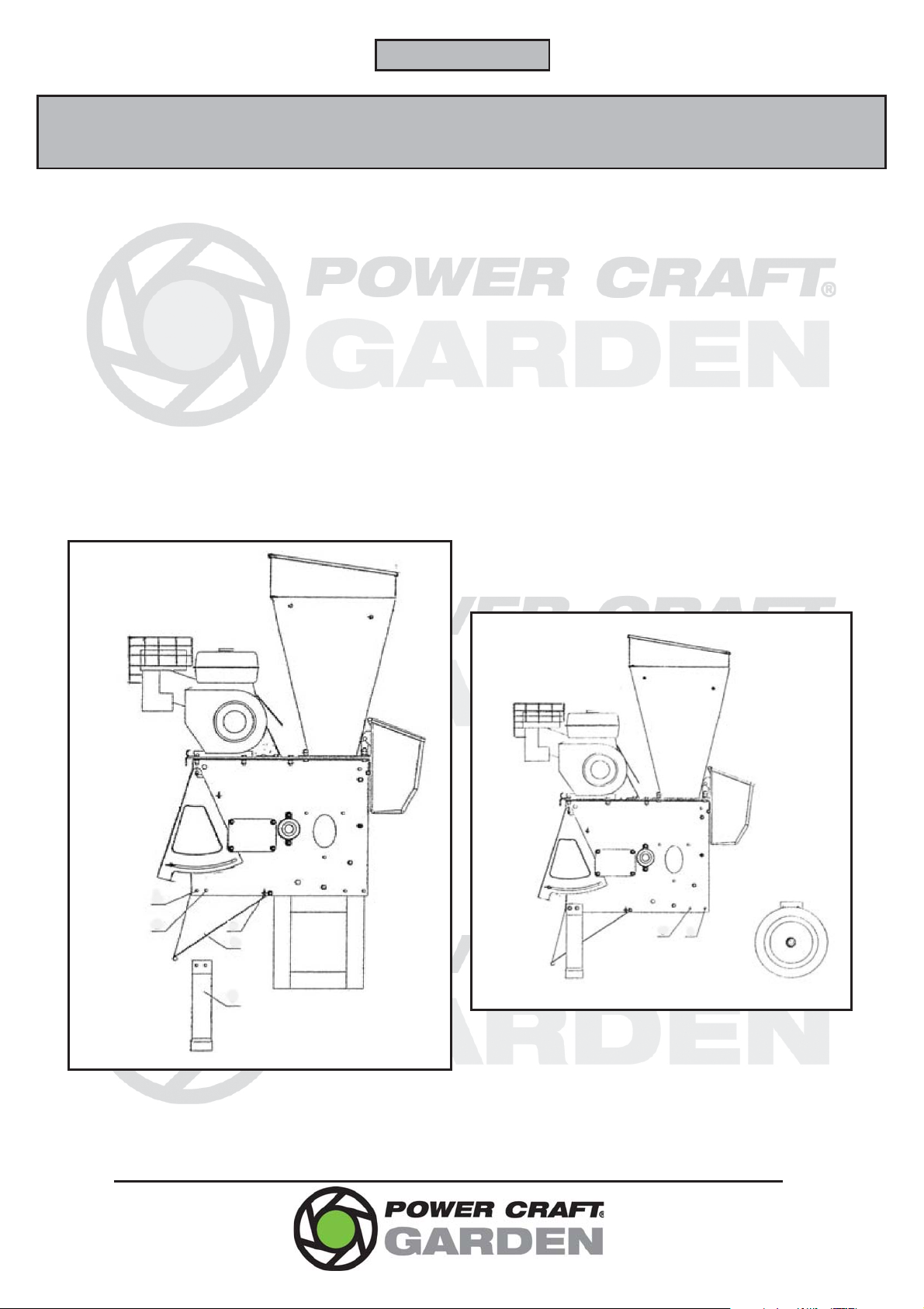

Montering af fod og afgangsrør

Montering af hjul

DANSK

BRUGSANVISNING

Montering af føderør

Hold føderøret (i), så hullerne ved (j) er ud for hullerne ved (h).

Skru føderøret let fast med skiver og M8møtrikker.

Skub føderøret godt ind mod siden af kompostkværnen, og efterspænd møtrikkerne.

Montering af transporthåndtag

Hold transporthåndtagene, så de er ud for hullerne i fødetragten.

Skru håndtagene sikkert fast med skruer.

Indstilling af skærmen ved afgangsrøret

Løsn fingerskruerne (3), og indstil skærmen (1) til den ønskede vinkel. Stram fingerskruerne igen. Jo stejlere vinkel, desto længere udkast.

Forberedelse til start

Skru oliepåfyldningsdækslet (20) af. Kontrollér oliestanden på oliepinden, der sidder på dækslets bagside, og påfyld om nødvendigt motorolie. Skru dækslet på igen.

Skru tankdækslet (12) af, og kontrollér benzinstanden.

Påfyld benzin, hvis benzinstanden er for lav. Skru dækslet på igen.

Montering af føderør

Montering af gitter ved afgangsrør

Fjern vingeskruerne (3) ved skærmen (1), og vip skærmen helt op.

Sæt gitteret fast på skærmens aksel, og fastgør den med en fjeder.

Anbring den nederste del af gitteret, så det sidder uden for akslen ved åbningen til afgangsrøret. Sæt gitteret fast med M5×15-bolte på begge sider af åbningen.

Skru vingemøtrikken på oversiden af luftfilteret (14) af, afmonter luftfilteret, og kontrollér, om filterelementet er rent. Rengør filterelementet, hvis det er nødvendigt, og monter det igen.

Start af motoren

Anbring afbryderknappen (10) i positionen "On". Sæt håndtaget til gasspjældet (15) på den

maksimale indstilling. Ved koldstart skal chokerhåndtaget (16) skubbes

over mod benzinsymbolet, så benzinblandingen bliver federe.

Træk forsigtigt i rekylstarteren (17), til du mærker modstand, og træk herefter rekylstarteren helt ud med stor kraft, så motoren starter. Bemærk! Lad ikke rekylstarteren slå ind mod kompostkværnen, da det kan beskadige delene.

DANSK

BRUGSANVISNING

Lad motoren køre lidt, og flyt derefter chokeren tilbage, eventuelt ad flere omgange. Kontrollér, at motoren kører jævnt. Motorhastigheden kan kontrolleres ved hjælp af håndtaget til gasspjældet.

Belast ikke motoren for hårdt, de første gange den bruges.

Kværning

Start motoren, og lad den varme op som anført. Kviste, hækaffald, planter og andet afklip med

forholdsvis tynd stamme puttes i fødetragten (9) og kværnes.

Brug eventuelt en træpind eller lignende til at føre afklippet ned til knivene.

Fjern jævnligt det kværnede afklip fra afgangsrøret med en skovl.

Hvis det kværnede afklip skal bruges til kompostering, kan det eventuelt kværnes flere gange i kompostkværnen, så det findeles yderligere.

Vær opmærksom på, at afgangsrøret kan blive blokeret, hvis afklippet er fugtigt eller indeholder megen saft.

Standsning af motoren

Reducer motorhastigheden til det lavest mulige niveau ved hjælp af håndtaget til gasspjældet. Luk herefter håndtaget til gasspjældet, og sæt afbryderknappen i positionen "Stop".

Slibning af knivene

Hvis kompostkværnen begynder at lyde anstrengt eller at køre langsommere, eller hvis kileremmen glider, selvom den er stram nok, skal du kontrollere, om knivene er blevet sløve.

Kontrollér, at motoren er stoppet, og at tændrørshætten (19) er taget af tændrøret og gjort fast, så den ikke ved et uheld kan komme i kontakt med tændrøret.

Fjern dækslet over knivene. Fjern gitteret foran afgangsrøret. Drej knivakslen til en passende position. Brug

handsker! Fjern fikseringsskruen på knivparret, og tag dem

ud. Slib knivene i en vinkel på 40-45 grader. Pres ikke

knivene så hårdt under slibningen, at de misfarves eller afhærdes.

Flishugning

Start motoren, og lad den varme op som anført. Grene og stammer op til 76 mm i diameter kan

hugges til flis i kompostkværnen. Før emnet ind i føderøret (6) gennem fødestudsen (7). Pres ikke kompostkværnen, men lad den arbejde sig igennem emnet. Jo tykkere emnet er, jo længere tid tager det at flishugge det.

Prøv ikke at flishugge emner, som ikke nemt kan gå gennem åbningen i fødestudsen.

Knivene skal slibes lige meget. Hvis knivene ikke vejer det samme, vil det medføre øget vibration og større slitage på kompostkværnen under brug.

Monter knivene og de øvrige dele igen i den omvendte rækkefølge.

DANSK

BRUGSANVISNING

Justering af kileremmen

Kontrollér, at motoren er stoppet, og at tændrørshætten (19) er taget af tændrøret og gjort fast, så den ikke ved et uheld kan komme i kontakt med tændrøret.

Fjern dækslet over kileremmen. Løsn de fire møtrikker, som holder motoren på

plads. Træk motoren fremad, til kileremmen er

tilstrækkelig stram. Spænd de fire møtrikker, som holder motoren på

plads. Monter dækslet over kileremmen. Hvis kileremmen er revnet, mørnet eller nedslidt,

skal den udskiftes med en ny af samme type. Bemærk, at den gamle kilerem typisk vil være lidt længere end den nye på grund af slitage.

Træk kileremmen til den ene side, og drej drivhjulet langsomt rundt, til kileremmen hopper af. Pas på ikke at få fingrene i klemme.

Opbevaring

Hvis kompostkværnen skal opbevares i længere tid uden brug, skal du gøre følgende:

• Tøm og rengør brændstoftanken

• Aftap motorolien

• Aftør motorens yderside med en blød klud

• Rengør kompostkværnen, og dæk alle

metaloverflader med en let oliefilm.

Opbevar kompostkværnen i et rent og tørt rum med god ventilation.

Fejlfinding

Hvis motoren ikke kan startes, eller hvis den er svær at starte, skal du gøre følgende:

• Kontrollér olie- og benzinstanden

• Kontrollér, at der ikke er lækager i brændstof-

eller oliesystemet

• Efterse tændrøret, og rengør det om

nødvendigt med en stålbørste.

Sæt først den nye kilerem på drivhjulet ved motoren, og dernæst på hjulet ved knivakslen.

Hvis motoren stadig ikke fungerer, skal kompostkværnen indleveres til reparation hos en autoriseret reparatør.

NORSK

BRUKSANVISNING

Innledning

For at du skal få mest mulig glede av den nye kompostkvernen, ber vi deg lese gjennom denne bruksanvisningen og de vedlagte sikkerhets- forskriftene før du begynner å bruke kompostkvernen. Vi anbefaler også at du tar vare på bruksanvisningen, slik at den er tilgjengelig hvis du senere skulle få bruk for å lese om kompostkvernens funksjoner.

Tekniske data

Motortype: 4-takts 1-sylindret motor Effekt: 6,5 hk, 196 cm3 Arbeidshastighet: 2000 o/min Startmetode: rekylstarter Drivstoff: 95 oktan blyfri bensin Motorolje: alm. motorolje (SAE 10W30/

SAE 10W40) skal fylles på

innen den tas i bruk første gang Tankkapasitet, drivstoff: 2 l Tankkapasitet, motorolje: 0,6 l Hakke-/skjærekapasitet: maks. 76 mm Ø

Kompostkvernens deler

1. Skjerm til utkastertuten

2. Utkastertut

3. Vingeskrue

4. Fot

5. Hjul

6. Innmatingsrør til flishugging

7. Innmatingsstuss til flishugging

8. Transporthåndtak

9. Påfyllingstrakt til kompostering

10. Av-knapp

11. Drivstofftank

12. Tanklokk

13. Utblåsingsrør

14. Luftfilter

15. Håndtak til gasspjeld

16. Håndtak til choke

17. Rekylstarter

18. Oljepropp

19. Tennplugghette

20. Oljelokk

14 15

NORSK

BRUKSANVISNING

Særlige sikkerhetsforskrifter

Kompostkvernen leveres uten motorolje. Husk å fylle på motorolje før bruk!

Kompostkvernen går på blyfri bensin. Fyll derfor aldri blyholdig bensin, diesel, petroleum eller lignende på tanken.

Tørk bort eventuelt bensinsøl med en tørr klut etter fylling av drivstoff.

Røyking og bruk av åpen ild er forbudt under fylling av drivstoff.

Fyll aldri bensin eller motorolje mens kompostkvernen går.

Ikke fyll på for mye bensin eller motorolje – brannfare!

Oppbevar brennbare materialer i sikker avstand fra kompostkvernen. Utslippsgassene er svært varme og kan antenne materialene.

Start aldri kompostkvernen innendørs, f.eks. i garasjer eller uthus. Utslippsgassene inneholder kullos og hydrokarboner og er derfor livsfarlige for både mennesker og dyr ved innånding.

Ikke bruk redskaper av metall til å føre greinene eller kvistene inn i kompostkvernen. Bruk kun redskaper av tre.

Legg aldri verktøy eller andre gjenstander på kompostkvernen.

Forsikre deg om at det ikke kommer fremmedlegemer av f.eks. metall, stein eller glass inn i kompostkvernen.

Montering av kompostkvernen

Få hjelp av en annen person når kompostkvernen skal monteres.

Arbeidet skal utføres på en ren og jevn overflate. Ta alle delene ut av emballasjen. Løft selve maskinen opp på en stabil trekasse.

Ikke start kompostkvernen dersom luftfilteret ikke er montert.

Ikke berør motorens deler under eller rett etter bruk, da de blir svært varme.

Før aldri hender, føtter eller verktøy inn i påfyllingstrakten, innmatingsrøret eller utkastertuten og ikke prøv å se inn i åpningene når kompostkvernen er i bruk.

Slå alltid av motoren og fjern tennplugghetten før du foretar justeringer på kompostkvernen eller beveger hender, føtter eller annet i nærheten av kompostkvernens bevegelige deler.

Rett aldri utkastertuten mot mennesker, dyr, biler eller bygninger.

Ikke bruk kompostkvernen på et skrånende eller hardt underlag siden vibrasjonene får kompostkvernen til å bevege seg.

Bruk vernebriller, hørselsvern og hansker når du bruker kompostkvernen.

NORSK

BRUKSANVISNING

Montering av fot og utkastertut

Fjern mutterne fra boltene ved (a) og (b) som vist på illustrasjonen.

Fjern skivene, boltene og avstandsstykkene. Trekk kompostkvernen litt fram på trekassen slik

at skruen ved (c) frigjøres. Vipp ned utkastertuten (d) til hullene ved (a) og

(b) er ovenfor hverandre. Plasser foten (e) slik at hullene er ovenfor hullene

ved (a) og (b). Plasser avstandsstykkene i hullene igjen. Sett inn boltene og skivene og stram til mutterne.

Montering av hjul

Plasser hjulbeslagene og hjulene på akselen. Fjern mutteren, skiven, bolten og avstandsstykket

ved (g) Støtt opp kompostkvernen og fjern trekassen. Vær

oppmerksom på at kompostkvernen er tung. Hold hjulbeslagene slik at hullene i dem er ovenfor

hullene ved (f) og (g). Sett en bolt (M8 × 20) i hullet ved (f), og stram

den lett med en mutter på innsiden av kompostkvernen.

Plasser avstandsstykket gjennom hullet ved (g) igjen og før deretter bolten igjennom. Spenn bolten fast med skiven og mutteren.

Etterstram bolten ved (f). Det er nå trygt å slippe kompostkvernen.

a b

Montering av fot og utkastertut

Montering av hjul

NORSK

BRUKSANVISNING

Montering av innmatingsrør

Hold innmatingsrøret (i) slik at hullene ved (j) er ovenfor hullene ved (h).

Skru innmatingsrøret lett fast med skiver og M8muttere.

Skyv innmatingsrøret godt inn mot siden av kompostkvernen og etterstram mutterne.

Montering av transporthåndtak

Hold transporthåndtakene slik at de er plassert over hullene i påfyllingstrakten.

Skru håndtakene sikkert fast med skruer.

Innstilling av skjermen ved utkastertuten

Løsne fingerskruene (3) og still skjermen (1) inn til ønsket vinkel. Stram fingerskruene igjen. Jo brattere vinkel, desto lenger blir utkastet.

Klargjøring til start

Skru av oljelokket (20). Kontroller oljenivået på peilepinnen, som befinner seg på baksiden av lokket, og fyll om nødvendig på motorolje. Skru dekselet på igjen.

Skru av tanklokket (12) og kontroller bensinnivået.

Fyll bensin hvis bensinnivået er for lavt. Skru dekselet på igjen.

Montering av innmatingssrør

Montering av gitter ved utkastertut

Fjern vingeskruene (3) ved skjermen (1) og vipp skjermen helt opp.

Sett fast gitteret på skjermens aksel og fest det med en fjær.

Plasser den nederste delen av gitteret slik at det sitter utenfor akselen ved åpningen til avgangsrøret. Fest gitteret med M5 × 15-bolter på begge sider av åpningen.

Skru av vingemutteren oppe på luftfilteret (14), fjern luftfilteret og kontroller om filterelementet er rent. Rengjør filterelementet hvis det er nødvendig og monter det på igjen.

Starte motoren

Sett av-knappen (10) i posisjonen „On“. Sett håndtaket til gasspjeldet (15) på maksimal

innstilling. Ved kaldstart skal chokens håndtak (16) skyves

over mot bensinsymbolet slik at bensinblandingen blir fetere.

Trekk forsiktig i rekylstarteren (17) til du merker motstand. Trekk deretter rekylstarteren helt ut med stor kraft, slik at motoren starter. Merk! Ikke la rekylstarteren slå inn mot kompostkvernen siden det kan skade delene.

+ 28 hidden pages

Power Craft 78521 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
