В данном руководстве содержатся важные инструкции, которые следует соблюдать при
установке и обслуживании ИБП и аккумуляторов.
● Данное устройство предназначено для установки в закрытых помещениях с комнатной
(регулируемой) температурой и отсутствием токопроводящих загрязнений.
● Сервисное обслуживание аккумуляторов должно выполняться квалифицированным
персоналом знакомым с правилами безопасности при работе с аккумуляторами или под
наблюдением таковых. Не допускайте к работе с аккумуляторами неавторизованный персонал.
● При замене аккумулятора используйте аккумуляторы того же типа.
● ОСТОРОЖНО: При утилизации аккумуляторов не сжигайте их – это может привести к взрыву
аккумуляторов. Утилизируйте неисправные аккумуляторы на предприятиях по переработке
вторичного сырья.
● ОСТОРОЖНО: Не вскрывайте и не повреждайте аккумулятор. Вытекший электролит токсичен
и опасен для кожи и глаз.
● ОСТОРОЖНО: По окончанию срока службы не выбрасывайте изделие с остальными
бытовыми отходами, но утилизируйте в установленном законом порядке. Аккумуляторы могут
представлять опасность поражения электрического удара и высокого тока короткого замыкания.
При работе с аккумулятором необходимо соблюдать следующие меры предосторожности:
Снимайте часы, кольца и прочие металлические предметы.
Используйте инструмент с изолированными ручками.
Используйте резиновые перчатки и обувь.
Не кладите инструменты или металлические предметы поверх аккумуляторов.
Выключайте устройство перед подключением или отключением клемм аккумуляторов.
● ОСТОРОЖНО: Для снижения опасности возникновения пожара подключайте устройство к
розетке с ограничением тока не более 20 Ампер в соответствии со стандартом ANSI/NFPA 70.
● ВНИМАНИЕ: Рекомендованный срок службы ИБП 10 лет. По окончанию срока службы не
выбрасывайте изделие с остальными бытовыми отходами, но утилизируйте в установленном
законом порядке.
● С места изготовления электрооборудование транспортируется в транспортной упаковке,
выполненной с учетом особенностей изделия, способа транспортирования и хранения в целях
его защиты в пути от механических повреждений и воздействия климатических факторов
(прямого попадания атмосферных осадков, солнечной радиации и пыли). Вид транспорта
(кроме железнодорожного, которым могут транспортироваться любые изделия) оговаривается
при заказе особо. Условия транспортирования должны соответствовать требованиям ГОСТ
15150-69.
● Реализация товара осуществляется во всех странах, входящих в Таможенный союз (Россия,
Беларусь, Казахстан).
Page 3
ВВЕДЕНИЕ
Пожалуйста, прочтите и сохраните данное руководство!
Благодарим Вас за выбор данного источника бесперебойного питания (ИБП). Он обеспечит
надежную защиту Вашего оборудования. В данном руководстве содержатся инструкции по
установке и эксплуатации ИБП, включая важные правила техники безопасности. При
возникновении проблем в процессе эксплуатации ИБП, прежде чем обращаться в службу

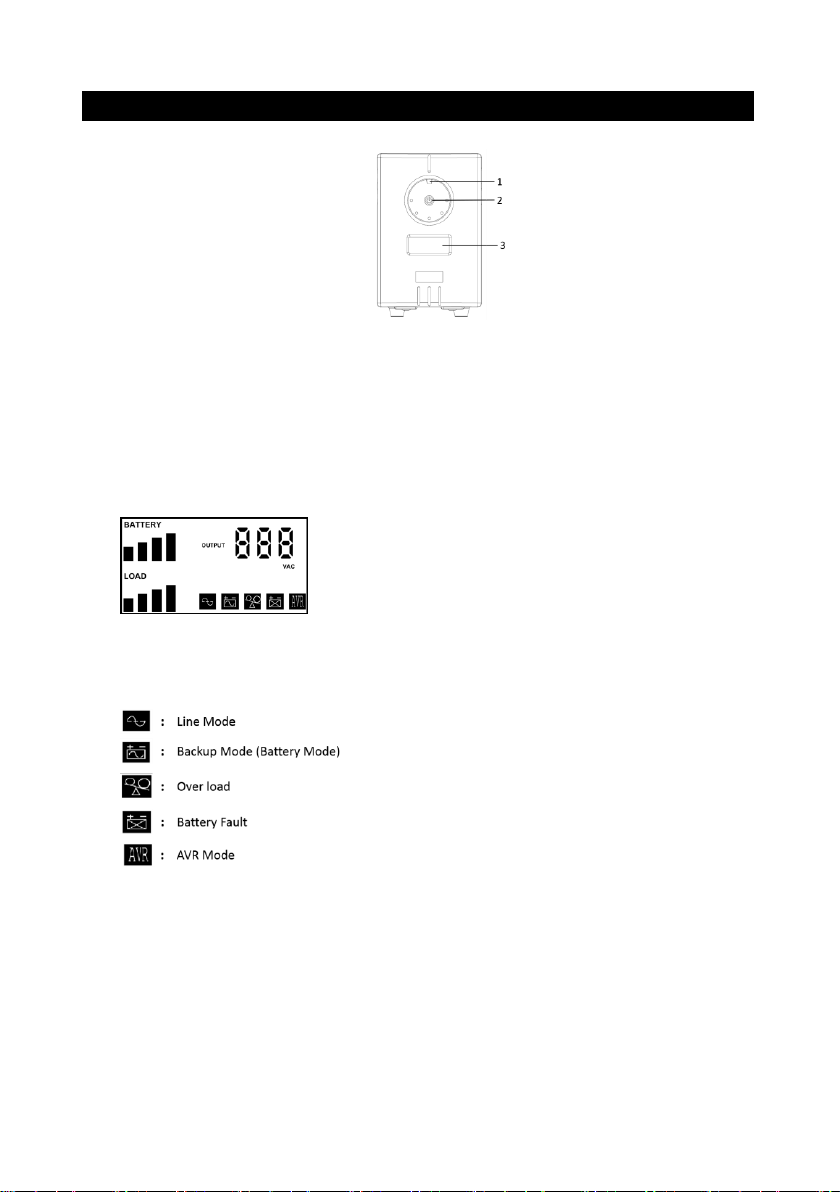

Line Mode – режим работы от сети
Backup Mode – режим работы от АКБ (загорается в случае пропадания входного напряжения или
если его величина выходит за определённый пределы).
Over load – перегрузка
Battery Fault – неисправность АКБ
AVR Mode – режим AVR
Page 5
5

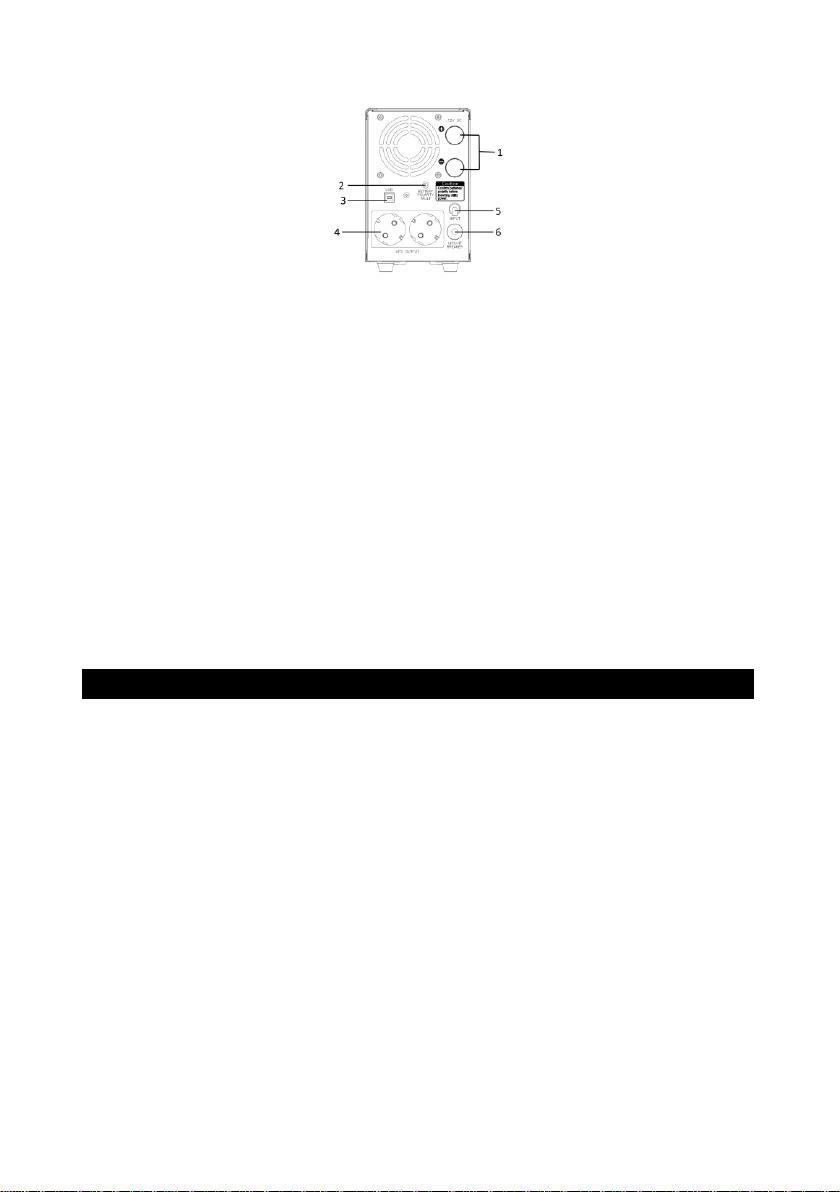

1.2 Задняя панель
1.2.1 Клеммы для подключения внешних АКБ
12VDC – клеммы для подключения внешних АКБ
1.2.2 Индикатор “Неправильная полярность АКБ”
Загорается красным цветом, если нарушена полярность АКБ.
1.2.3 USB порт
Обеспечивает соединение через USB-порт с программным обеспечением управления питанием для операционных систем WINDOWS, LINUX, UNIX, NOVELL и других.
1.2.4 Выходные розетки с батарейной поддержкой
1.2.5 Входной кабель электросети
1.2.6 Автоматический выключатель
Срабатывает, если суммарная мощность, потребляемая подключенным оборудованием, превышает максимальную мощность ИБП.
2.УСТАНОВКА
2.1 Проверка
Проверьте ИБП сразу после получения. Упаковка пригодна для повторного использования,
сохраните ёе или утилизируйте в установленном порядке.
2.2 Подключение
Внимание!
При подключении АКБ к клеммам могут появиться искры.
Внимание!
Убедитесь, что АКБ правильно подключена к клеммам (индикатор “Неправильная полярность
АКБ” не горит), прежде, чем подключить ИБП к электросети.
2.2.1 ИБП должен быть установлен таким образом, чтобы вокруг него было по 25 см
свободного пространства для вентиляции.
Page 6
6
2.2.2 Подключите АКБ (покупается отдельно) к ИБП с помощью кабелей, входящих в
комплект поставки ИБП. Рекомендуется использовать 12В АКБ ёмкостью 65 – 200 Ач.
Красный провод на положительную клемму. (+)
Чёрный провод на отрицательную клемму. (-)
Примечание: Из соображений безопасности мы настоятельно рекомендуем использовать
резиновые перчатки или изолировать клеммы при помощи электроизоляционной ленты перед
началом работы с устройством.

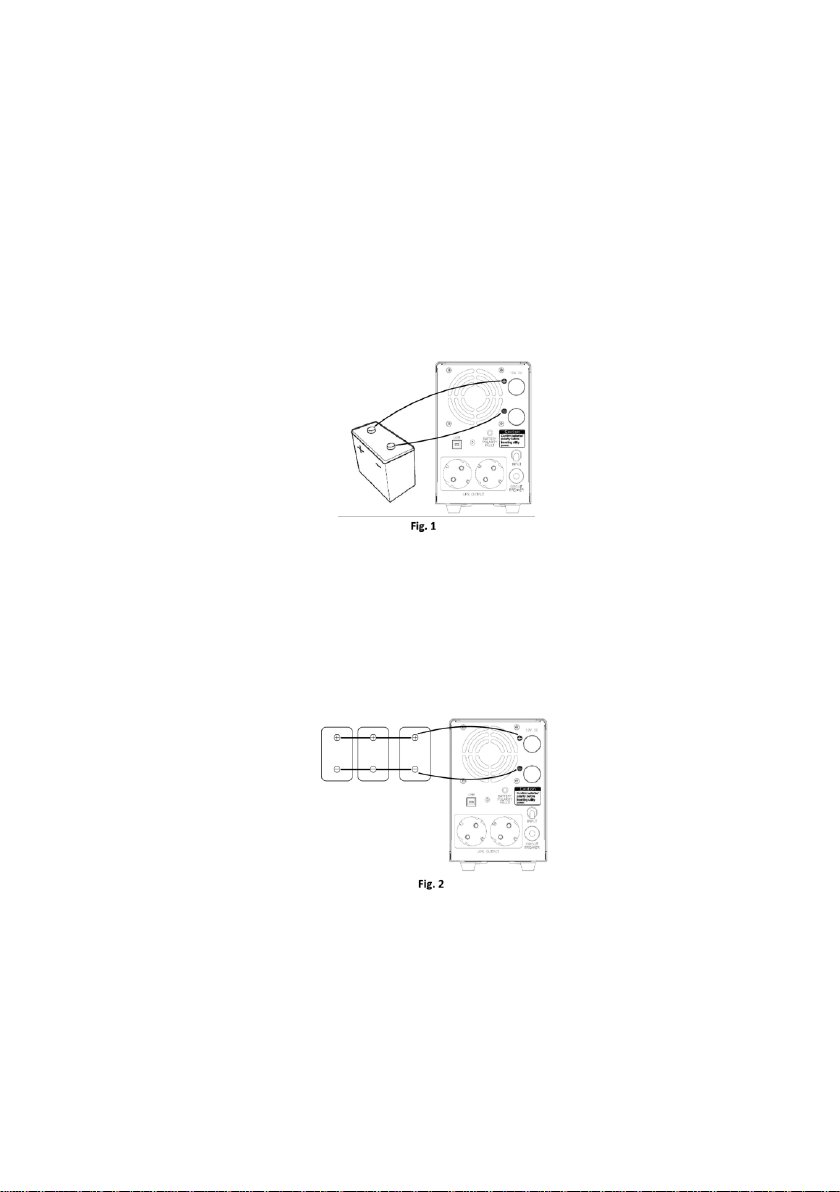

1. Подключение одной АКБ (Рис. 1)
При подключении одной АКБ её напряжение должно строго соответствовать напряжению
шины ИБП (12 В).
Рисунок 1
2. Подключение нескольких АКБ (Рис. 2)
При использовании нескольких АКБ, они должны быть соединены между собой
параллельно при помощи дополнительных проводов, которые не входят в комплект
поставки и покупаются отдельно. При таком соединении положительная клемма «+» одной
АКБ соединяется с положительной клеммой «+» последующей АКБ. Отрицательная клемма
«-» одной АКБ соединяется с отрицательной клеммой «-» последующей АКБ.
Рисунок 2
Внимание!
В случае использования нескольких АКБ, они должны быть одинакового типа и ёмкости. В
противном случае они будут иметь разное внутреннее сопротивление и разный уровень заряда,
что приведёт к быстрому выходу их из строя.
2.3 Работа от сети
Подключите кабель на задней панели ИБП к электросети. Перед подключением, пожалуйста,
Page 7
7
убедитесь, что напряжение электросети соответствует номинальному напряжению ИБП.
Например, если номинальное напряжение ИБП 220 В, то и электросеть должна быть 220 В.
Примечание:
При подключении устройств к ИБП, убедитесь, что все приборы подключены к розеткам
правильно.
Если ИБП долго не используется, то АКБ должна подзаряжаться 1 раз в 3 месяца, это
позволит продлить её срок службы и избежать выхода её из строя.
3.ЭКСПЛУАТАЦИЯ
3.1 Включение
Для включения устройства удерживайте кнопку «ON/OFF» до тех пор, пока не загорится
индикатор.
3.2 Выключение
Для выключения устройства удерживайте кнопку «ON/OFF» до тех пор, пока не услышите
звуковой сигнал, и индикатор не погаснет.
3.3 Отключение звуковыхсигналов.
Чтобы отключить звуковой сигнал в режиме работы от АКБ, просто нажмите кнопку
«ON/OFF» один раз или установите беззвучный режим при помощи ПО UPSMON PRO.
Чтобы выйти из беззвучного режима просто нажмите кнопку «ON/OFF» ещё раз.
4.ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
4.1 Режим работы от АКБ (редкие сигналы)
Когда ИБП переходит в режим работы от АКБ, начинает работать звуковая сигнализация.
4.1.1 Первые 15 секунда сигнал подаётся каждые 2 секунды
4.1.2 По прошествии 15 секунд, сигналподаётся 2 раза в минуту.
4.1.3 При переходе ИБП в режим работы от сети, звуковая сигнализация прекращается.
4.1.4 Для выключения сигнализации обратитесь к пункту 3.3.
4.2 Низкий заряд АКБ (частые сигналы)
При низком заряде АКБ (примерно 30% от ёмкости) звуковой сигнал подаётся каждые 0,5
секунды. Это происходит до тех пор, пока заряд АКБ не закончится или до перехода ИБП в
режим работы от сети.
4.3 Перегрузка(непрерывный звуковой сигнал)
При возникновении перегрузки (суммарная мощность подключенного оборудования превышает
максимальную мощность ИБП) издается непрерывный звуковой сигнал. Для защиты устройства
и подключенного оборудования ИБП автоматически отключится. Пожалуйста, отключите от ИБП
менее важное оборудование для устранения причины перегрузки.
Page 8
8
5.ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ИНТЕРФЕЙСНЫЙ ПОРТ
5.1 Программное обеспечение
Программное обеспечение UPSMON (или другое программное обеспечение для ИБП)
использует для мониторинга стандартный интерфейс USB. В случае пропадания напряжения
электросети оно обеспечивает упорядоченное завершение работы компьютера. Кроме того,
одновременно обеспечивается мониторинг ИБП и отображение таких параметров как
напряжение, частота, уровень заряда аккумулятора и т.п. Доступно программное обеспечение
для следующих операционных систем Windows 2000/XP/2003/2008/Vista/7/8/10Server,Novell
Netware, Linux и других. Более подробную информацию по совместимым операционным
системам можно получить у Вашего поставщика или на сайте www.pcm.ru
5.2 Интерфейсный порт
Коммуникационный порт на боковой панели ИБП предназначен для подключения к компьютеру.
Он позволяет компьютеру осуществлять мониторинг состояния ИБП и электросети, а в отдельных
случаях управлять ИБП. Основные функции управления включают в себя:
Всплывающее информационное сообщение о нарушении электропитания
Отправка сообщения по электронной почте
Сохранение открытых файлов перед завершением работы системы
Отключение ИБП
Для некоторых компьютеров могут потребоваться специальные соединители для подключения к
интерфейсному порту или специальное программное обеспечение. За информацией о
различных интерфейсных комплектах обращайтесь к Вашему поставщику или на сайт
www.pcm.ru
