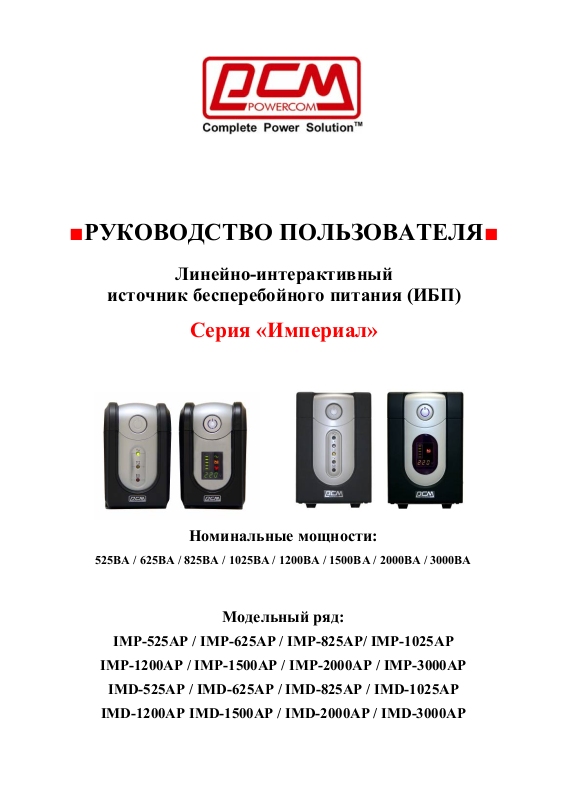

Powercom IMP-1500AP User Manual

■

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ■

Линейно-интерактивный

источник бесперебойного питания (ИБП)

Серия «Империал»

Номинальные мощности:

525ВА / 625ВА / 825ВА / 1025ВА / 1200ВА / 1500ВА / 2000ВА / 3000ВА

Модельный ряд:

IMP-525AP / IMP-625AP / IMP-825AP/ IMP-1025AP

IMP-1200AP / IMP-1500AP / IMP-2000AP / IMP-3000AP

IMD-525AP / IMD-625AP / IMD-825AP / IMD-1025AP

IMD-1200AP IMD-1500AP / IMD-2000AP / IMD-3000AP

Инструкции по технике безопасности

ИНСТРУКЦИИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

z ПРЕДУПРЕЖДЕНИЕ (СОХРАНИТЕ ЭТОТ ДОКУМЕНТ

В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА): В данном

руководстве содержатся важные инструкции, которых следует придерживаться при установке, эксплуатации и техническом обслуживании источников бесперебойного питания и аккумуляторных батарей.

z ПРЕДУПРЕЖДЕНИЕ (УСЛОВИЯ ОКРУЖАЮЩЕЙ

СРЕДЫ): Данные устройства предназначены для установки в закрытых

помещениях с комнатной (регулируемой) температурой и отсутствием воздушных токопроводящих сред.

z ВНИМАНИЕ: Не снимать крышку устройства (не разбирать устройство),

так как имеется опасность поражения электрическим током. Внутри устройства нет никаких частей, техническое обслуживание которых должен осуществлять пользователь. При возникновении неполадок обращайтесь к специалистам Авторизованных Сервисных Центров POWERCOM.

z ВНИМАНИЕ: При утилизации аккумуляторных батарей не сжигайте их -

это может привести к взрыву аккумулятора. Утилизируйте неисправные аккумуляторы на предприятиях по переработке вторичного сырья.

z ВНИМАНИЕ: Не разбирайте аккумуляторную батарею и не подвергайте ее

механическим нагрузкам: вытекший электролит является токсичным и опасен для кожи и глаз.

z ВНИМАНИЕ: Аккумуляторная батарея может стать причиной поражения

высоким током короткого замыкания и при неправильном обращении вызвать пожар. При эксплуатации аккумуляторных батарей необходимо соблюдать перечисленные ниже меры предосторожности (в случае самостоятельной замены аккумуляторов):

- Снимайте часы, кольца или иные металлические предметы

- Пользуйтесь ручным инструментом с изолированными рукоятками

- Используйте резиновые перчатки и обувь

- Не кладите на клеммы аккумуляторных батарей инструмент и иные токопроводящие предметы

- Перед подсоединением (отсоединением) клемм аккумуляторной батареи обязательно выключите источник бесперебойного питания.

z Техническое обслуживание аккумуляторных батарей должно проводится

специалистами, знакомыми с правилами безопасности или под надзором таковых. Не допускайте к этим работам лиц, не имеющих соответствующей подготовки.

z При замене аккумуляторной батареи используйте аккумулятор с аналогичными

электрическими параметрами и габаритами.

z Не подключайте дополнительные аккумуляторные батареи к моделям ИБП, к

которым это подключение не предусмотрено производителем.

z Символ «On/Off» (Вкл/Выкл) отображается и четко различим.

Оглавление

Инструкции по технике безопасности ..............................................................1

Оглавление............................................................................................................3

Введение.................................................................................................................5

1. Описание ИБП ..................................................................................................7

1.1 Передняя панель ........................................................................................8

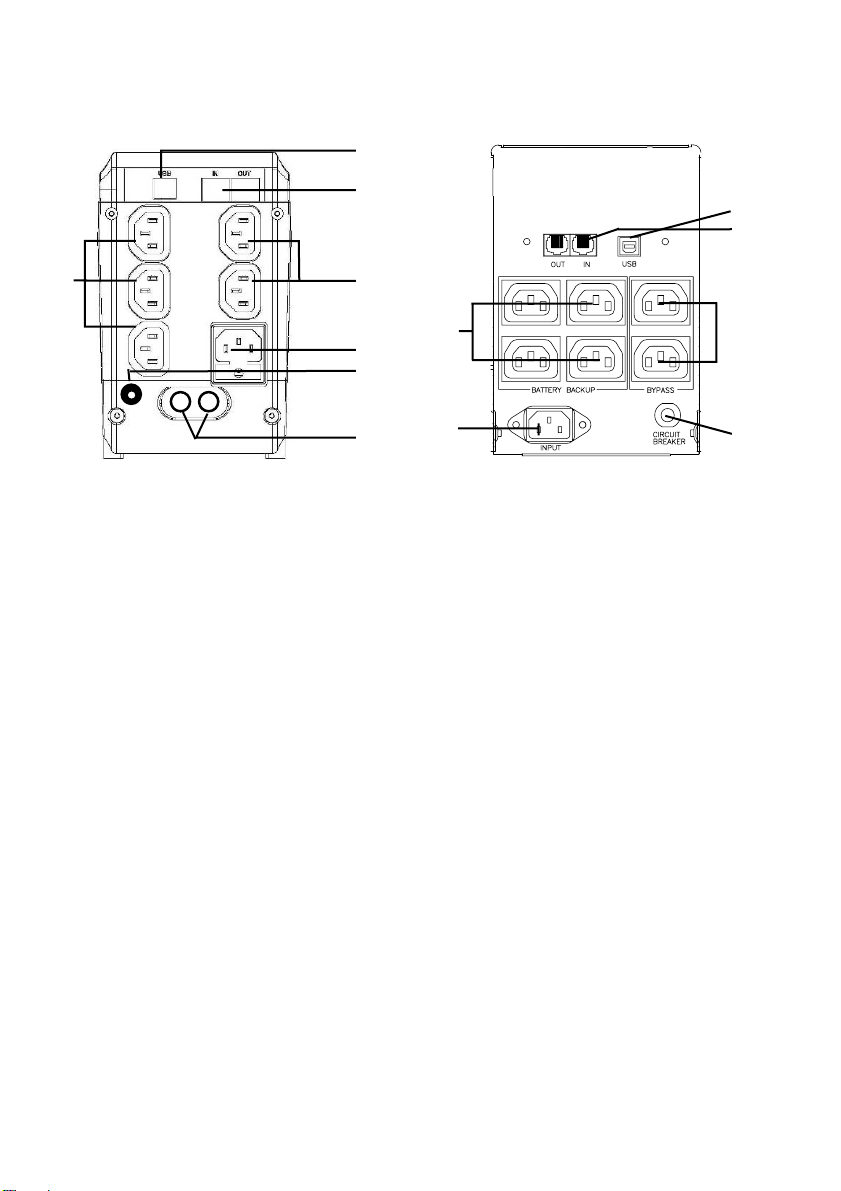

1.2 ...........................................................................................Задняя панель 10

2. Порядок установки ........................................................................................12

2.1 Место установки......................................................................................12

2.2 Возможность подсоединения компьютерного интерфейса (опция)....12

2.3 Порядок подключения к сети электропитания......................................12

2.4 Порядок зарядки аккумуляторных батарей...........................................13

2.5 Порядок подключения оборудования ....................................................13

3. Порядок эксплуатации ИБП ........................................................................13

3.1 Включение ИБП при действующей функции «Green Mode»...............13

3.2 Включение ИБП при отключенной функции «Green Mode» ...............13

3.3 Отключение ИБП.....................................................................................13

3.4 Функция кнопки «Silence» (Отключение звукового сигнала): ............14

3.5 Функция встроенного контроля .............................................................14

4. Аварийные звуковые сигналы.....................................................................15

4.1 «BACKUP» резервное питание (редкие звуковые сигналы)................15

4.2 «LOW BATTERY» низкая степень заряда аккумулятора (частые

звуковые сигналы) .........................................................................................15

4.3 «OVER LOAD» перегрузка (непрерывный звуковой сигнал)..............15

5. Порядок установки программного обеспечения и интерфейсный

порт… ...................................................................................................................16

5.1 Программное обеспечение контроля питания ......................................16

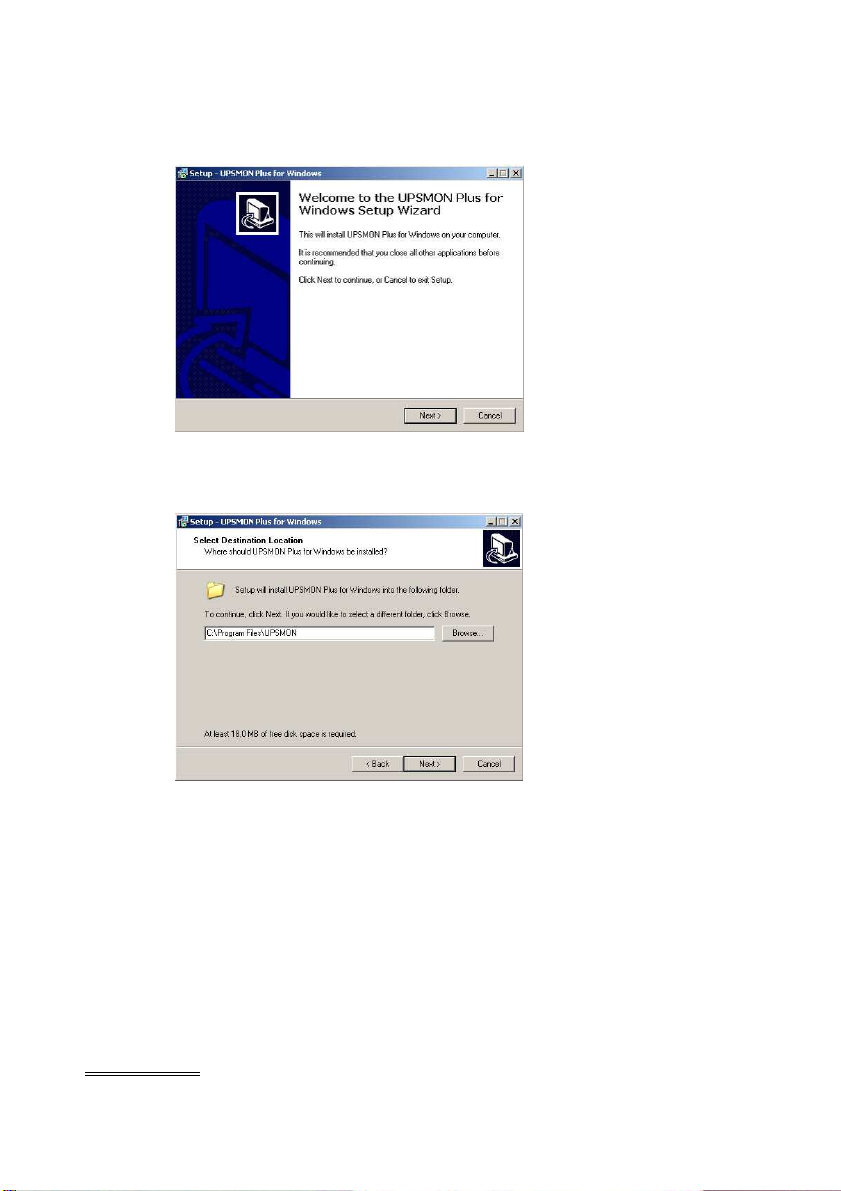

5.2 Порядок инсталляции программного обеспечения ..............................16

5.3 Подключение интерфейсного кабеля .....................................................17

5.4 Описание пакета прикладных программ «UPSMON»..........................18

6. Техническое обслуживание и условия хранения ......................................20

6.1 Порядок технического обслуживания....................................................20

6.2 Услов и я хранения ....................................................................................20

6.3 Услов и я длительного хранения ..............................................................20

7. Замена аккумуляторных батарей..............................................................21

7.1 ПРЕДУПРЕЖДЕНИЕ............................................................................21

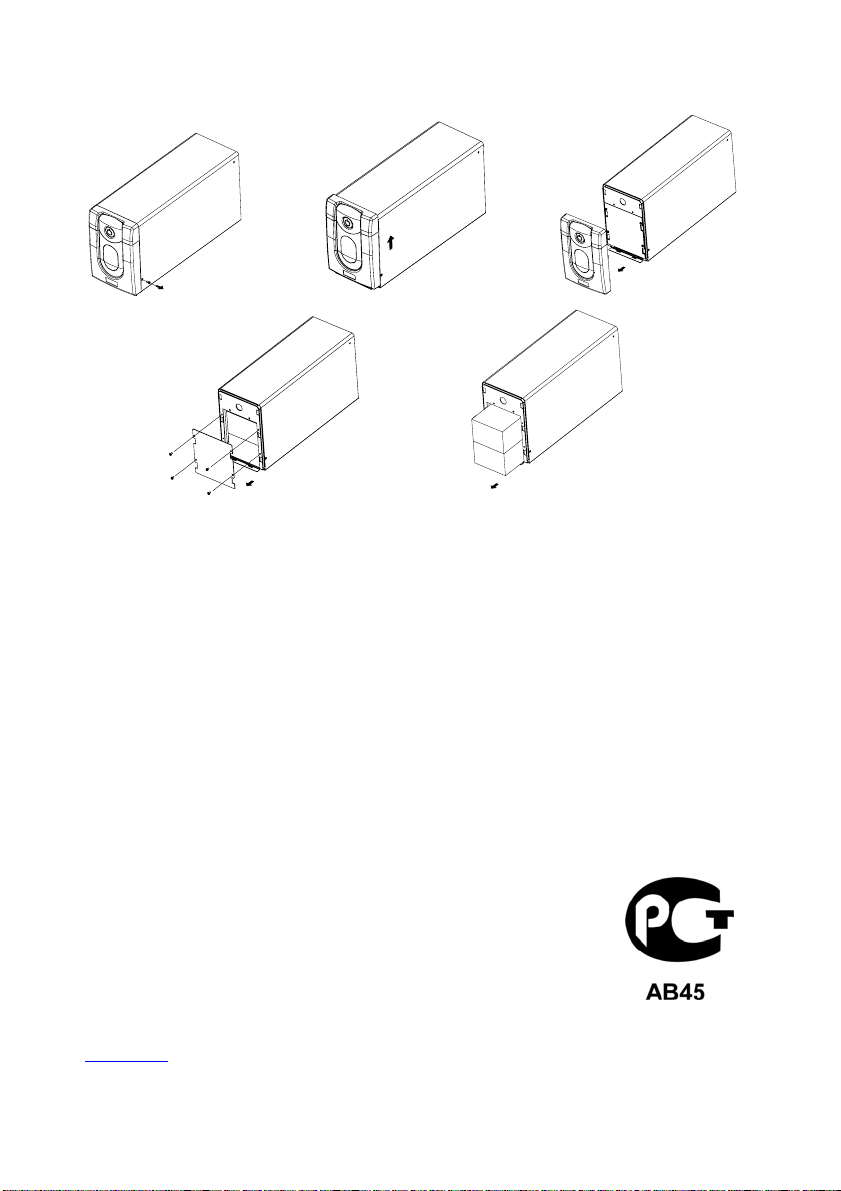

7.2 Процедура замены аккумуляторов.......................................................22

Приложение A: Порядок выявления и устранения неисправностей........24

Приложение B: Технические характеристики 525ВА~825ВА.....................25

Приложение C: Технические характеристики 1025ВА~3000ВА ................26

Введение

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ!

Пожалуйста, изучите и сохраните данные инструкции

Спасибо за Ваш выбор источника бесперебойного питания (UPS) производства POWERCOM Co., Ltd. Наша продукция обеспечивает высокую степень защиты

Вашего оборудования. В данном руководстве приведены инструкции по установке и эксплуатации источника бесперебойного питания (в дальнейшем ИБП), в том числе важные правила техники безопасности и эксплуатации. При возникновении каких-либо неполадок во время работы с ИБП, прежде чем обращаться к услугам сервисного персонала, пожалуйста, изучите материалы данного руководства.

ВНИМАНИЕ: Требуйте проверки работоспособности ИБП при покупке (работа

без подключения оборудования). Однако помните, что аккумуляторы могут быть заряжены не полностью – поэтому не нагружайте Ваш ИБП более чем на 30% от номинальной мощности при первом включении. Для подзарядки аккумуляторов необходимо подключить ИБП к электросети не менее чем на 6 часов.

Пожалуйста, сохраняйте упаковочные материалы для повторного использования

Конструкция упаковки ИБП обеспечивает надежную защиту устройства при транспортировке. Эти упаковочные материалы могут понадобиться Вам при отправке ИБП в сервисный центр для обслуживания или ремонта. Гарантийные обязательства фирмы-изготовителя не распространяются на повреждения ИБП, полученные при его транспортировке.

Интеллектуальная система управления на базе микропроцессора

Данное изделие представляет собой современную линейно-интерактивную систему бесперебойного питания, с системой управления на базе микропроцессора. В устройстве использованы новейшие технологии, которые сочетают в себе надежность, высокие рабочие характеристики и большую мощность.

Линейно-интерактивный ИБП представляет собой интеллектуальное средство защиты, стабильный и надежный источник питания переменного тока для Вашего оборудования. Он предотвращает аварийное отключение питания, всплески и падения напряжения, а также подавляет импульсные помехи и высокочастотные шумы в электросети. Оборудованием, подключенным к ИБП, могут быть компьютеры, рабочие станции, серверы, системы телекоммуникации и другое вычислительное и телекоммуникационное оборудование. При работе от сети переменного тока ИБП непрерывно и автоматически регулирует уровень выходного напряжения при помощи Автоматического Регулятора Напряжения («AVR» или «Auto Voltage Regulation»), который работает по принципу ступенчатого автотрансформатора. При аварийном отключении электросети или при выходе параметров электросети за допустимые

пределы ИБП мгновенно

переходит в режим резервного питания от аккумуляторных

батарей.

При подключении ИБП к электросети зарядное устройство начинает работать автоматически, даже если ИБП не включен кнопкой «ON» (ВКЛ). В этом режиме система управления продолжает контролировать все параметры самого устройства, внутреннего аккумулятора и состояние внешней электросети. Помимо этого, для экономии энергии аккумуляторной батареи ИБП имеет функцию «Green Mode» (сбережение энергии), которая позволяет остановить работу инвертора и прекратить подачу выходного напряжения, находясь в режиме работы от аккумулятора, при условии, если оборудование не подключено или уровень потребляемой мощности менее 30 Ватт.

Современная система управления аккумуляторной батареей («Advanced Battery Management»)

Визуальные и звуковые средства оповещения ИБП позволяют отслеживать состояние аккумуляторной батареи, в том числе степень заряда аккумулятора и его исправность. Функция встроенного контроля позволяет ИБП обнаружить низкую степень заряда аккумуляторной батареи до того, как она будет задействована в аварийной ситуации. Функция встроенного контроля (самодиагностика) ИБП автоматически запускается при включении. Функцию встроенного контроля можно в любое время включить в ручном режиме при помощи кнопки «ON/TEST» (ВКЛ/ВСТРОЕННЫЙ КОНТРОЛЬ). Зарядка аккумулятора происходит в несколько этапов: заряд с ограничением тока (при начальном глубоком разряде), затем заряд стабильным напряжением и после достижения значения номинального напряжения на батарее наступает период покоя (уменьшение зарядного тока почти до нуля). Такой способ зарядки существенно продлевает срок службы аккумуляторов.

Современные программные средства контроля системы

Интерактивный ИБП и программные средства контроля (пакет прикладных программ UPSMON) расширяют возможности Вашего компьютера за счет функции

интеллектуального управления и являются высокоэффективным средством защиты критически важных прикладных программ и операционной системы компьютера. Данное программное обеспечение совместимо с большинством современных операционных систем и поставляется в комплекте с интерфейсным кабелем для подключения к ИБП.

См. Приложения В и C данного руководства

1. Описание ИБП

ИБП серии ИМПЕРИАЛ представляет собой линейно-интерактивный источник бесперебойного питания. При нормальном сетевом питании ИБП обеспечивает защиту Вашего оборудования от скачков напряжения в электросети и зарядку встроенной аккумуляторной батареи. В случае аварийного отключения питания в электросети ИБП осуществляет мгновенное переключение в режим резервного питания и подачу напряжения переменного тока к подключенному оборудованию.

Отличительные особенности данной серии ИБП:

1. Используемая система управления на базе микропроцессора сводит потребности в аппаратных средствах до минимума. Эта система управления обеспечивает удобство в работе и надежность использования ИБП.

2. Автоматический выбор частоты в соответствии с частотой электрического тока в электросети.

3. Интеллектуальное зарядное устройство способствует продлению срока службы аккумуляторной батареи и обеспечивает ее полную и своевременную зарядку, используя особый алгоритм «Улучшенное управление зарядным устройством».

4. Защита от перегрузок как в режиме работы от электросети, так и в режиме работы от аккумуляторной батареи.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ

1.1а Передняя панель (модели 525 ВА ~ 825 ВА)

Со светодиодным индикатором С цифровым индикатором

IMPERIAL (модель IMP) IMPERIAL (модель IMD)

1.1б Передняя панель (модели 1025 ВА ~ 3000 ВА)

o q

s o

q t

o p q r s

u o

q t

Со светодиодным индикатором С цифровым индикатором

IMPERIAL (модель IMP) IMPERIAL (модель IMD)

n Кнопка «ON/OFF/TEST/SILENCE» (ВКЛ/ВЫКЛ/ВСТРОЕННЫЙ

КОНТРОЛЬ/ОТКЛЮЧЕНИЕ ЗВУКОВОЙ СИГНАЛИЗАЦИИ)

Кнопка включения и выключения ИБП. Если ИБП работает от электросети переменного тока, при помощи этой кнопки можно активировать функцию встроенного контроля (самодиагностики) ИБП, нажав её менее чем на 1 секунду, – при этом ИБП перейдет в режим работы от батарей, о чем будет сигнализировать желтый индикатор на лицевой панели.
