Page 1
MC 70
MC180
MC150/150
MC 300
LAB 300
Asennus- ja Käyttöohjeet
Installations- och Bruksanvisning
Installation and Operation Manual
Montage- und Bedienungsanleitung
1/2005
Page 2
Asennus ja käyttöohjeet..................................................................................................................... 3
• Vastaanotto, sijoitus ja sähköliitäntä, käyttöönotto, ja käynnistys.........................................3
• Lämpötilan säätö, säädinyksikön LED-näytöt, lämpötilahälytykset ja sulatus.........................3
• Lisäsulatus, sulatusvesi, puhdistus, äänitaso ja huoltoyksikkö............................................. 4
• Takuu..............................................................................................................................4
Installations- och bruksanvisning........................................................................................................5
• Mottagandet av skåpet, placering av skåpet, idrifttagning, nätanslutning och start.................. 5
• Temperaturreglering, lysdioden i styrenhet, temperaturalarm och avfrostning .........................5
• Manuell avfrostning, tövatten, rengöring, ljudnivå och funktionstörningar................................. 6
• Garanti............................................................................................................................ 6
Installation and operation manual..................................................................................................... 6
• Receipt of the cabinet and placing te cabinet,..................................................................... 6
• Introduction, mains supply, start-up, temperature adjustment............................................... 7
• Led indicators in the display, temperature alarm, defrosting and manual defrosting and
defrost water of evaporator.................................................................................................7
• Cleaning and maintenance, noise level, possible malfunctions and guarantee........................ 8
Montage- und Bedienungsanleitung...................................................................................................8
• Entgegennahme des Schrankes und Plazierung des Schrankes........................................... 8
• Inbetriebnahme, Netzanshluss, Start und Temperaturregelung.............................................. 9
• Leuchtdioden auf der Anzeige, Temperaturalarm, Abtauung des V erdampfers und
Zusatzabtauung............................................................................................................... 9
• Abtauwasser, Reinigung, Lautstärke, Betriebsstörungen und Garantie.................................10
Tuotetiedot
Produkt Information
Product Information
Produktinformationen
Information de produit
Tyyppi / Typ av skåp / Type of cabinet
/ Typ des Schrankes / Type
Valmistusnumero / Serienummer / Serialnumber
/ Seriennummer / Numéro
Ostopaikka ja aika / Inköpsdatum och -plats
/ Place and date of purchase
/ Kaufdatum und Ort / Place et date d’achat
Page 3
HUOM!
LUE KAAPIN ASENNUS- JA KÄYTTÖOHJEET
ENNEN SEN KÄYTTÖÖNOTTOA
KAAPIN VAST AANOTTO
Tarkastakaa kaappi huolellisesti. Mikäli havaitsette
kaapin vaurioituneen kuljetuksen aikana tehkää siitä
merkintä rahtikirjaan ennen rahtikirjan kuittausta sekä
ilmoitus myyjälle.
V ALMISTAJAN MYÖNTÄMÄ T AKUU EI KORV AA
KULJETUSVAHINKOJA
LÄMPÖTILAN SÄÄTÖ
Kaapin ohjauspaneelissa sijaitsee elektroninen
säädinyksikkö (Kuva 1.). Kaapin lämpötilan säätö
tehdään seuraavasti:
• Painakaa “1”-painiketta.
Näyttöön tulee lämpötilan asetteluarvo.
• Pitämällä “1”- painiketta pohjassa ja painamalla
painiketta “2” voidaan asetteluarvoa muuttaa
lämpimämmäksi.
• Pitämällä “1”-painiketta pohjassa ja painamalla
painiketta “4” voidaan asetteluarvoa muuttaa
kylmemmäksi.
Suomi
KAAPIN SIJOITUS
Kaappi tulee sijoittaa siten, että kaapin päällä on
vähintään 10 cm vapaa tila lauhduttimen
ilmansaannin varmistamiseksi.
Kaappia ympäröivän ilman lämpötila ei saa nousta yli
+35°C tai laskea alle +5°C. Kaapin sijoittamista
muiden lämpöä luovuttavien laitteiden viereen tulee
välttää. Koska kaapin syvyysmitta on pieni, KAAPPI
TULEE AINA KIINNITTÄÄ joko seinään tai viereiseen
kaapistoon. Kaapissa olevien säätöjalkojen avulla
kaappi on asennettava tukevasti pystysuoraan.
SÄHKÖLIITÄNTÄ
Kaapissa on maadoitetulla pistotulpalla varustettu
syöttöjohto. Ennen kaapin kytkemistä sähköverkkoon
on varmistuttava siitä, että syöttöjännite on
230 V/50 Hz.
KÄYTTÖÖNOTTO
Kaappi puhdistetaan miedolla puhdistusaineella,
kuivataan ja jätetään hetkeksi tuulettumaan.
Hyllyt asennetaan halutulle korkeudelle työntämällä
ne kaapin sivuseinissä oleviin uriin siten, että hyllyn
korotettu reunus on kaapin takaseinää vasten.
Ovihyllyissä on jokaisessa 3 kpl siirrettäviä
välijakajia. Hylly irrotetaan ovesta nostamalla sitä
suoraan ylöspäin. Ennen tavaroiden laittamista on
tarkistettava että ovihyllyt ovat tukevasti
kannakkeillaan.
KÄYNNISTYS
Kaappi käynnistetään ohjauspaneelissa olevasta
pääkytkimestä asettamalla se “ I “- asentoon, jolloin
siinä oleva vihreä merkkivalo syttyy.
MC 150/150 -kaapissa on molemmille koneistoille
omat pääkytkimet.
Ennen kaapin täyttämistä on varmistuttava, että
lämpötila kaapissa saavuttaa halutun arvon.
HUOM!
Lämpötilaa voidaan muuttaa vain parametreissa
määriteltyjen ylä- ja alarajojen puitteissa.
MC 300:n alakaapin lämpötilaa säädetään kaapin
keskiosassa olevien levyjen avulla. Pienentämällä
aukkoa alakaapin lämpötila nousee ja suurentamalla
aukkoa lämpötila laskee.
I/O A B C
IIII
1 - - 2
3 - - 4

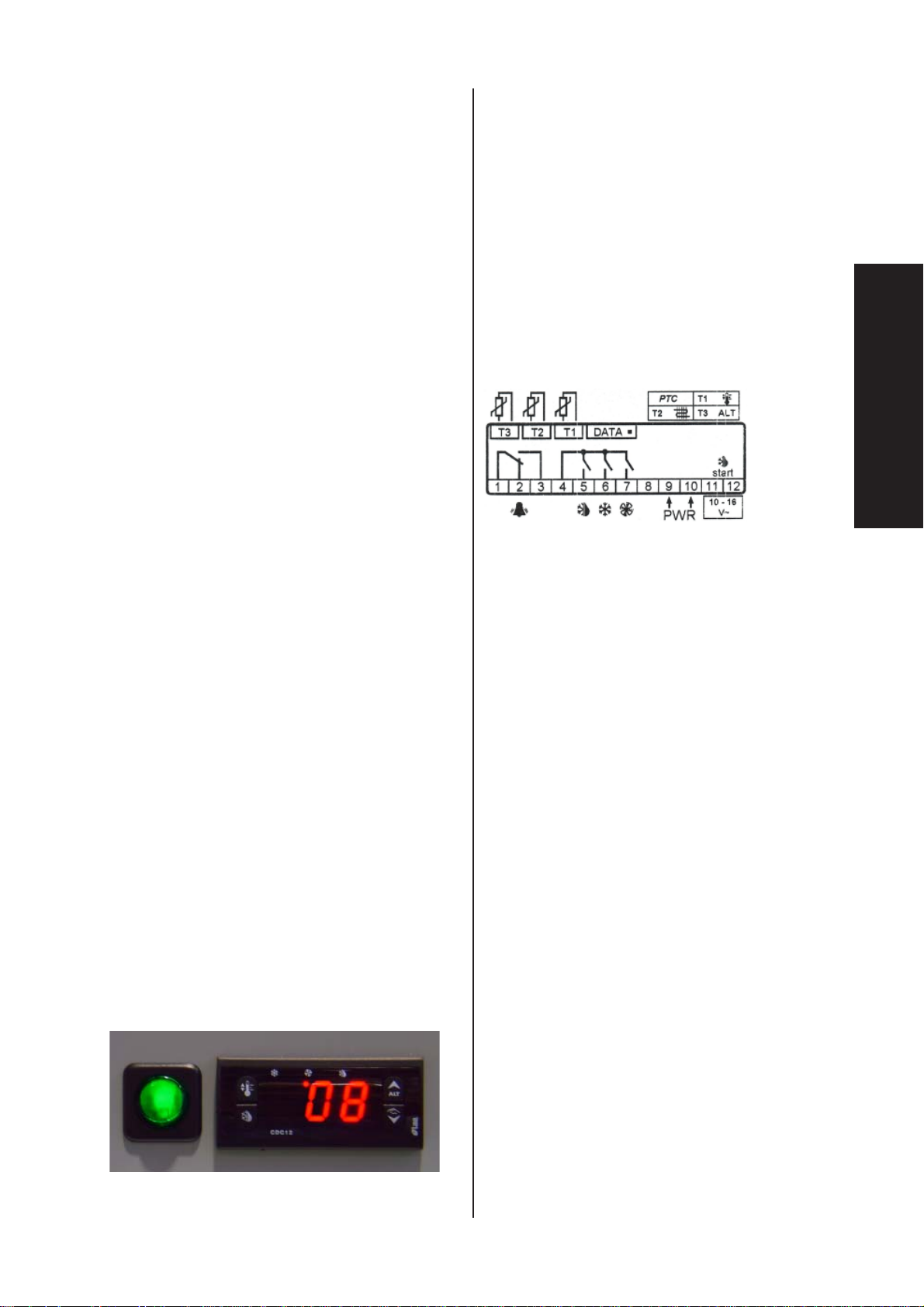

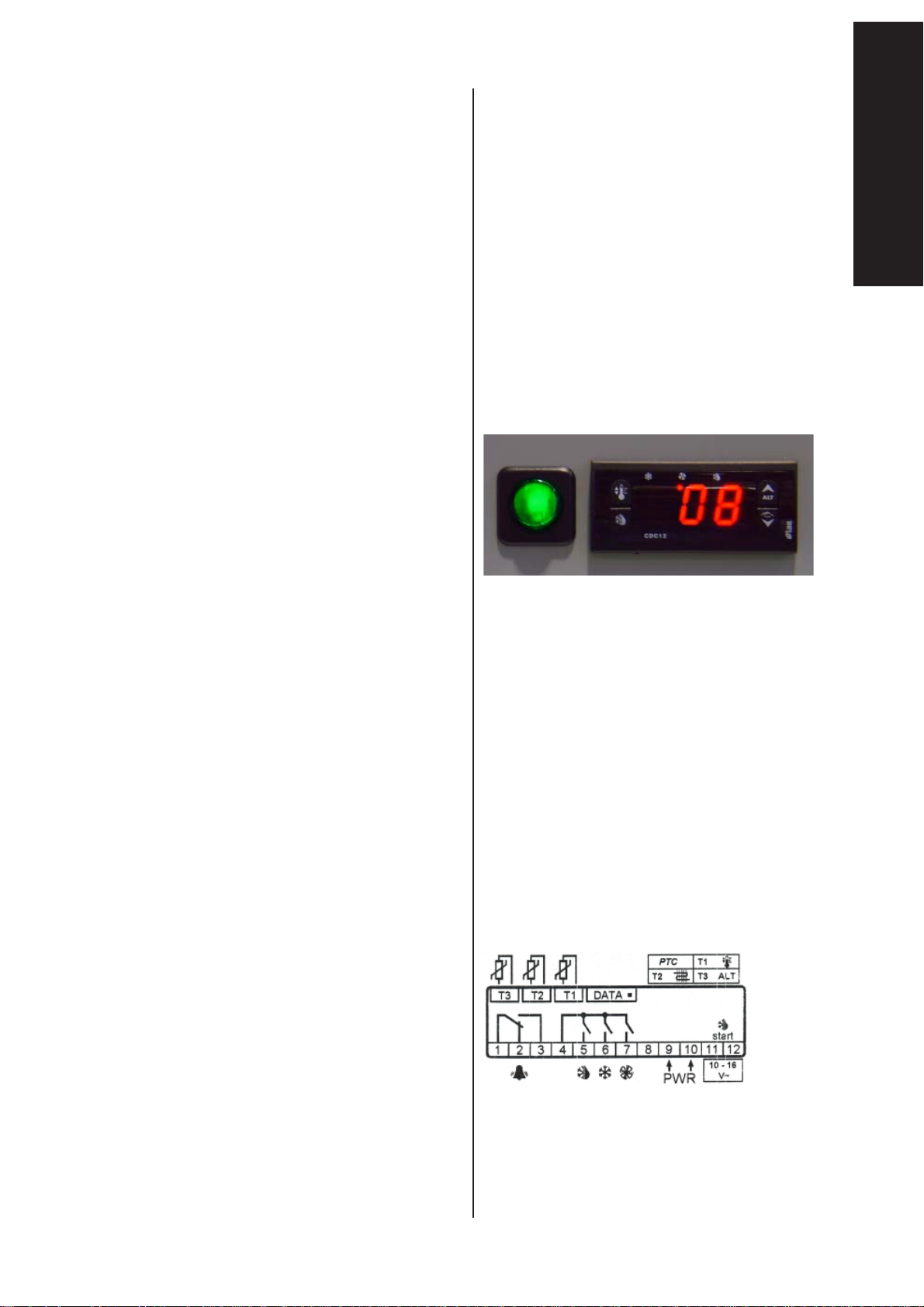

Kuva 1. Elektroninen säädinyksikkö
SÄÄDINYKSIKÖN LED-NÄYTÖT
A: Palaa, kun kompressori on käynnissä
B: Palaa, kun höyrystinpuhallin on kytkeytyneenä
(vain LAB 300-malli)
C: Palaa sulatuksen aikana
LÄMPÖTILAHÄL YTYKSET
Mikäli kaapin lämpötila nousee +12°C tai laskee 0°C
alkaa 30 min viiveen jälkeen säädinyksikön näytössä
vilkkua teksti “ALM”, säädin antaa akustisen hälytyksen (=summerihälytys, voidaan kuitata painamalla
mitä tahansa säätimen painikkeista) ja ulkopuolisen
hälytyksen rele aktivoituu. Ulkopuolisen hälytyksen
rele on potentiaalivapaa ja se voidaan kytkeä normaalisti avoimeksi tai suljetuksi (kuva2).
Jos näitä hälytysrajoja halutaan muuttaa, tulee ottaa
yhteys valmistajaan tai lähimpään valtuutettuun
huoltoliikkeeseen.
Kuva 2. Ulkoisten hälytysten liitäntäohje
3
Page 4
SULATUS
Lääkejääkaapit on varustettu elektronisella
säädinyksiköllä, joka ohjaa höyrystimen sulatusta.
Sulatus tapahtuu joka 6. tunti ja kestää enintään
25 min. Lääkejääkaappien höyrystimessä on
Suomi
sähkövastus, jonka toimintaa säädinyksikkö ohjaa.
Sulatukseen on liitetty myös lämpötilan valvonta.
Sulatusjakson aikana näytöllä näkyy teksti “deF”
LISÄSULATUS
Lisäsulatus voidaan tarvittaessa kytkeä päälle
seuraavasti:
• Painakaa painikkeita “3” ja “4” yhtäaikaisesti.
Ledi “C” syttyy ja sulatusjakso kytkeytyy päälle,
näytöllä näkyy teksti “deF”.
SULATUSVESI
Sulatuksen aikana muodostunut sulatusvesi
johdetaan kaapin alaosassa olevaan hygieeniseen
muoviastiaan. Astia on tyhjennettävä viikottain tai
tarvittaessa.
TAKUU
Valmistus- ja materiaaliviat kattava takuu on
voimassa yhden vuoden ostopäivästä alkaen.
Takuu kattaa valmistus- sekä materiaalivirheistä
aiheutuneiden vikojen varaosa- ja
korjauskustannukset.Takuuseen eivät sisälly sellaiset
viat, jotka ovat aiheutuneet:
• laitteen kuljetuksesta
• käyttäjän huolimattomuudesta tai laitteen
ylikuormituksesta
• käyttöohjeiden, hoidon tai huollon laiminlyönnistä
• jännitteen vaihteluista (saa olla korkeintaan
± 10%), ukkosesta yms.
• muiden kuin valmistajan valtuuttaman huoltoliikkeen
suorittamista korjauksista tai rakennemuutoksista
Takuuseen eivät myöskään sisälly:
• laitteen toiminnan kannalta merkityksettömien
vikojen, kuten pintanaarmujen korjaaminen
T AKUUAIKAISET HUOLLOT
Mikäli takuuaikana ilmenee huollon tarvetta:
ÄÄNITASO
Laitteen synnyttämä melupäästö (A-painotettu
äänenpaineen ekvivalenttitaso työskentelypaikalla)
jää alle 70 db(A).
PUHDISTUS
Varmistaaksenne kaapin tehokkaan toiminnan sekä
säilytettävien tuotteiden laadun on kaappi
puhdistettava vähintään kerran kuukaudessa.
Menetelkää seuraavasti:
• kytkekää kaappi jännitteettömäksi
• poistakaa tuotteet ja varastoikaa ne muualle
• poistakaa hyllyt ja peskää sisä- sekä ulkopinnat
miedolla pesuaineella, kuivatkaa ja jättäkää
hetkeksi tuulettumaan
• poistakaa kaapin päällä oleva suojaverkko sekä
puhdistakaa sen alla oleva lauhdutin varovasti
harjalla tai pölynimurilla;
MC 70 lauhdutin sijaitsee takaseinällä
• puhdistakaa oven magneettitiiviste ja tarkastakaa
sen kunto
• laittakaa kaikki irrottamanne osat paikoillenne ja
käynnistäkää kaappi
• ennen tuotteiden laittamista takaisin varmistakaa,
että kaappi on saavuttanut oikean lämpötilan
HUOLTO
Jos kaappi ei kylmene, tarkistakaa että:
• laitteeseen tulee virta ja ohjauspaneelissa olevassa
pääkytkimessä palaa vihreä valo
• kaapin yläosan ilmankierto ei ole estynyt
Jos koneisto pitää “ outoa ääntä “
• kokeilkaa, että kaappi ei pääse heilumaan ja
tarkistakaa säätöjalat
• varmistakaa, ettei kaapissa olevat tavarat esim.
pullot helise vastakkain.
Jos edellä luetellut tarkastuskohteet eivät poista
vikaa ottakaa yhteys valtuutettuun huoltoliikkeeseen,
myyjään tai valmistajaan.
HUOLTO
ja tekninen neuvonta
020 5555 14
Huurre Service Oy
www.huurreservice.com
Tilattaessa takuukorjausta TÄYTYY TILAAJAN
ILMOITTA A LAITTEEN T AKUUTIEDOT :
• laitteen valmistusnumero ja tarkka tyyppi
(löytyvät arvokilvestä).
• Takuukorjauksen suorittajalle on esitettävä
asianmukaisesti täytetty ja myyjän merkinnällä
varustettu takuutodistus ja/ tai yksilöity ostokuitti.
Takuuaikaiset huollot suoritetaan kohtuullisen ajan
kuluessa ja normaalina työaikana. Jos vaadit huoltoa
saapumaan välittömästi tai normaalin työajan
ulkopuolella, saattaa siitä aiheutua lisäkustannuksia,
jotka tilaaja on velvollinen suorittamaan
huoltoliikkeelle. Pitkien juhlapyhien aikana
mahdollisesti sattuvista sähkökatkoista tms.
aiheutuvien vahinkojen varalle suosittelemme
vakuutusten ottoa. Käyttöön kytkettyjen
kylmälaitteiden toimintaa on valvottava vähintään
kerran vuorokaudessa, myös loma-aikoina.
4
Page 5
OBS! LÄS SKÅPETS INSTALLA TIONS- OCH
BRUKSANVISNING INNAN DU GÖR
NÅGOT ANNAT .
MOTTAGANDET A V SKÅPET
Granska skåpet när Du mottar det från transportören.
Om skåpet är skadat under transporten, gör
omedelbart en anmälan av skadan till försäljare.
GARANTIN OMFA TT AR INTE
TRANSPORTSKADOR
PLACERING A V SKÅPET
Skåpet skall uppställes så att fullgod luftcirkulation
erhålles. T emperaturen på den omgivande luften får
ej överstiga +35°C eller understiga +5°C. Skåpet får
ej uppställas intill eller mot element eller andra
värmeavgivande enheter. Maskinets luftcirkulation
förutsätter fritt utrymme 10 cm över skåpet. Skåpet
uppställes i våg med hjälp av de ställbara fötterna.
IDRIFTTAGNING
Tag ut inneliggande förpackningsstöden och rengör
skåp och hyllor med milt rengöringsmedel torka och
lufta en stund. På grund av skåpets ringa djup
SKALL SKÅPET ALL TID FÄST AS antingen vid vägg
eller annan inredning. Skåpets överdel har hål för
fästskruvar. Placera hyllorna i önskad höjd genom att
föra in dem i något av spåren i skåpväggen. Hyllorna
har en förhöjd bakkant, som skall placeras mot
skåpryggen. Varje dörrfack har tre flyttbara avdelare.
Dörrfacken kan tas bort från dörren genom att lyfta
dom rakt uppåt. Kontrollera att dörrfacken är riktigt
placerade före belastning.
NÄT ANSLUTNING
Skåpet har anslutningskabel med skyddjordad
stickpropp. Före skåpet anslutning till elnät måste
man försäkra sig att vägguttaget, som skall
användas, har jorddon och 230V/50Hz.
START
På manöverpanelen finns huvudströmbrytaren.
MC150/150 har separata huvudströmbrytaren för
båda kylsystem. Huvudströmbrytaren är tillslagen
när signallampan lyser. Låt temperaturen stabiliseras
före användning.
TEMPERATURREGLERING
I skåpets manöverpanel finns kombinerad

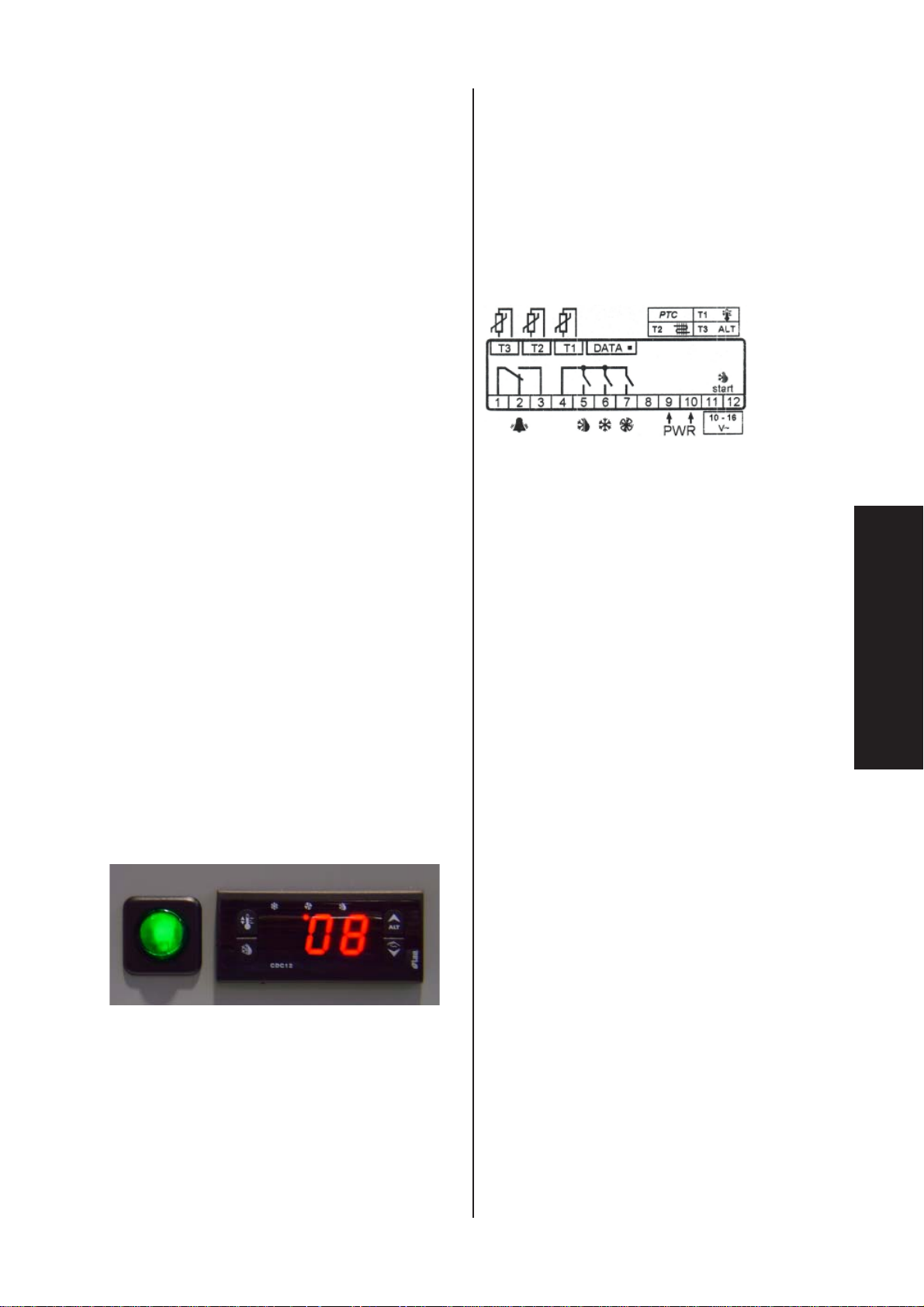

termometer, termostat och avfrostningsur (Bild 1).
Omställning av drifttemperatur utföres enligt följande:
• Tryck ”1” knappen.
T ermometern visar inställd temperatur .
• Höj inställd temperatur genom att hålla ”1”
knappen ner och samtidigt trycka ”2” knappen.
• Sänk inställd temperatur genom att hålla ”1”
knappen ner och samtidigt trycka ”4” knappen.
Obs.
Styrenheten är förprogrammerad så att
temperaturen kan ställas bara inom vissa gränsvärden.
T emperaturen i nedre delen av MC 300 regleras med
hjälp av isolerskivor i skåpets mellandel. Stänger
man isolerskivorna, stiger temperaturen i nedre
delen.
I/O A B C
IIII
1 - - 2
3 - - 4
Bild 1. Kombinerat termometer, termostat och
avfrostningsur
L YSDIODEN I STYRENHET
A: lyser när kompressoren är på
B: lyser när förångarfläkten är på
(gäller bara LAB 300)
C: lyser när avfrostningen är på
TEMPERATURLARM
Om temperaturen i skåpet överstiger +12°C eller går
under 0°C, börjar (efter en 30 min. fördröjning) texten
”ALM” blinka på display. Styrenheten ger också en
akustisk larm som kan kvitteras genom att trycka
vilken knapp som hälst på styrenheten. Centralt
larmsystem blir också aktiverat. Vill man ändra de
här gränsarna skall man kontakta säljaren eller
någon kylfirma.
Svenska
Bild 2. Centralt lärmsystem
5
Page 6
A VFROSTNING
Alla medicinkylskåp är utrustade med elektronisk
styrenhet, som kontrollerar förångarens avfrostning.
Avfrostningen sker varje 6 timmar och avfrostningstidens längd är max. 25 min. Avfrostningen
händer med hjälp av el.motstånd, vilkens max.
temperatur kontrolleras av styrenheten. Under
avfrostningen visar displayen indikeringen deF
(defrost).
MANUELL A VFROSTNING
Manuella avfrostningen kan - när nödvändigt - bli
startat genom att samtidigt trycka knapparna ”3” och
”4”. Lysdioden ”C” tänds sig och avfrostningen börjar.
TÖVATTEN
Tövattnet vid avfrostning uppsamlas i en hygienisk
plastbehållare i skåpets nedre del. Plastbehållaren
bör tömmas varje vecka eller när nödvändig.
Svenska
LJUDNIVÅ
Apparatens ljudnivå (A-vägt ekvivalentnivå av ljudtryck
på arbetsområde) överstiger ej 70 db(A).
RENGÖRING
För att säkra skåpets effektiv funktion och kvalitet av
konserverade produkter måste skåpet bli rengörad
minst en gång per månad. Handla som följande:
• koppla skåpet spänningslös
• ta ut produkter och lagra någonstans i passande
plats
• ta ut hyllor och rengör inre och yttre ytan med
milt rengöringsmedel, torka och låt lyfta enstund
• ta bort skyddplåten ovanför skåp och rengör
kondensator med borsta eller dammsugare;
i MC 70 finns kondensator på bakväggen.
• rengör dörrtätning och kontrollera att den inte har
skador
• sätt alla delar tillbaka och koppla skåpet på
• låt temperaturen stabilera inom sätta varor inne
FUNKTIONSSTÖRNINGAR
Om skåpet inte blir kallt, kontrollera att
• strömmen inte är bryten (att kontakten är
ansluten och huvudströmbrytaren är tillslagen)
• säkringen är hel
• skåpet inte överbelastats
• luftintaget för kondensor inte är blockerat
• utvändig temperatur inte är för hög
• avfrostningsperiod inte pågår, det finns en
indikeringslysdiod “ DEF “ i styrenheten
Maskinaggregatet har ljudstörningar, kontrollera
• att skåpets alla fyra ställbara fötter står stadigt
på golvet
Om kontrollen visar att något är fel på skåpet, ring
säljaren eller
Porkka Scandinavia AB i Sverige, tel. 0156 -16580
eller Porkka A/S i Norge, tel. 066 - 987 777.
GARANTI
Garantin gäller 1 ( ett ) år från leveransdatum för alla
konstruktions-, fabrikations- och materialfel, samt av
dessa till skåpet förorsakade fel, som köparen inom
garantitid anmält till säljaren eller Porkka Scandinavia
AB (Sverige) / Porkka A/S (Norge).
Garantin omfattar inte fel som förorsakats av:
• transporten
• köparens/brukarens underlåtande att följa
bruksanvisning, underhåll eller service eller
överbelastning
• växlingar i spänningen (får vara högst ± 10%) på
grund av åskväder m.m.
• reparationer eller förändringar i konstruktion
utfört av annan än av Porkka Scandianvia A B
/ Porkka A/S godkänt serviceföretag
• sådana fel som inte påverkar skåpets funktion,
t.ex. yttre skador o.d.
ANVISNINGAR FÖR GARANTI
Vid beställning av en garantiservice måste följande
anges:
• tillverknings-/serienummer, typ av kyl- eller
fryskåpet. Detta anges på typskylt.
• vem som sålt varan
• tidpunkten för köpet.
English
A TTENTION
BEFORE STAR T-UP OF PORKKA MEDICAL
REFRIGERAT OR CABINET IT IS MOST
IMPORTANT THA T YOU READ THESE
INSTALLA TION AND OPERATING INSTRUCTIONS.
RECEIPT OF THE CABINET
Examine the cabinet and report to your dealer any
damage caused during transportation.
THE GUARANTEE DOES NOT COVER DAMAGE IN
TRANSPORTATION.
PLACING THE CABINET
The air circulation above the cabinet must be free.
The ambient temperature must not exceed +35°C or
fall below +5°C. Avoid placing the cabinet close to
any equipment that radiates heat (e.g. oven, radiator).
Free space of at least 10 cm has to be left between
the cabinet and ceiling to ensure the air circulation for
the condenser. The cabinet is levelled
with the adjustable feet.
6
Page 7
INTRODUCTION
Unpack the shelving package that is inside the
cabinet. Clean the cabinet and the shelves with a
mild cleaning agent and wipe dry. Leave the door
open for the airing. Due to the small depth of the
refrigerator it has always to be wall-mounted or
fixed to other furnitures. Therefore holes are in the
upper part to screw it tight.
Fix the shelves to the desired height by pushing them
into the grooves of the side walls. The raised edge of
the shelf plate has to be put against the back wall of
the cabinet. Each door shelf has three movable
dividers The door shelf can be taken off by pushing it
straight upwards. Check, that the shelves are put
stably on the holders before filling in goods.
MAINS SUPPLY
The main lead is earthed. Before connecting the
cabinet to the electricity make sure that the voltage
is same than mentioned in the type plate.
START -UP
The GREEN main switch of the unit is placed on the
control panel on the front of the cabinet. When the
green pilot lamp is lit it indicates that the cooling unit
has been activated. Before the cabinet is filled with
goods, it must first reach the operating temperature
preset at the factory.
TEMPERATURE ADJUSTMENT
The combined control unit with thermometer,
thermostat and defrost timer is also located on the
control panel (figure 1). To change the temperature
do the following:
• Press button “1” once to display the current
temperature setting.
• If You require a higher temperature in your cabinet
keep button “1” pressed and simultaneously press
button “2”.
• If You reguire a lower temperature keep button “2”
pressed and simultaneously press button “4”.
NB. The instrument has been programmed at
the factory to limit the adjustment. You will not
be able to adjust beyond these limits.
LED INDICAT ORS IN THE DISPLAY
A: is shining when compressor runs
B: is shining when evaporator fan runs
(only LAB 300)
C: is shining during the defrosting
TEMPERATUREALARM
If the temperature in the cabinet rises above +12°C
or goes below 0°C starts (after a delay of 30 min.)
a message “ALM” blinking in the display. The control
unit gives also an acoustic alarm which can be reset
by pressing any button of the instrument. The relay
of the external alarm is activated, too. In case You
should want to change these temperature alarm
limits please contact your dealer or service
company.
English
Figure 2. Eternal alarm connections.
DEFROSTING
Defrosting is controlled by a combined control unit.
Defrosting takes place every 6 hours and it lasts
max 25 min. Defrosting is also terminated by the
temperature of the evaporator. When the control unit
is performing defrost, deF will be shown on the
display.
MANUAL DEFROSTING
In some circumstances a manual defrost may be
required: Press simultaneously buttons “3” and “4”.
LED “C” starts shining and defrosting period begins.
DEFROST WA TER OF EV APORATO R
The water being produced during the defrost period
is collected in a hygienic plastic receptacle which is
in the lower section of the cabinet. This receptacle
must be emptied once a week or when necessary.
Temperature of the lower part of the MC 300 cabinet
is regulated by means of a slide which is between
theupper and lower sections. If this slide is closed,
thetemperature in the lower section of the cabinet
rises.
I/O A B C
IIII
1 - - 2
3 - - 4
Figure 1. Combined control unit
WARNING!
The ice that may appear on the surface of the
evaporator must not be removed with a sharp
instrument.
NOISE LEVEL
The noise level of the cabinet (A-weighted equivalent
level of the acoustic pressure at the working space)
does not exceed 70 db (A).
7
Page 8
CLEANING AND MAINTENANCE
To ensure your cabinet’s maximum efficiency clean
regularly using appropriate food safe washing liquids
and disinfectants. All cleaning should be done at
least once a month.
• switch off power supply
• remove all items and store in a back-up store
• remove shelves.
• wash all internal surfaces with a mild disinfectant.
• allow cabinet to dry out and to reach the correct
storage temperature before reloading
• the outside of the cabinet should be cleaned
carefully using a cloth or a paper towel to prevent
scratching.
• the condenser should be cleaned of dust byusing
a brush
• all guards should be secured at all times
• clean door gaskets regularly and replace
if necessary.
POSSIBLE MALFUNCTIONS
If the cabinet fails to cool check that
• the power supply is switched on. The green light
on the main switch must be lit.
• the defrost is not on (the defrost-LED is on the
control unit).
• the device has not been over-loaded.
• the air circulation for the condenser is free
• The ambient temperature around the cabinet is
not too high.
If the machinery makes a strange sound
English
• check that the feet of the cabinet are adjusted
properly.
• make sure that the cabinet does not rock when
pushed from one or other of the front corners.
• check that things such as bottles in the cabinet
are not knocking against each other.
If the malfunction cannot be corrected by checking
the above mentioned points, prevent the spoiling of
the goods by moving them to another cooling unit.
Switch the faulty cabinet off and contact your dealer
or service company.
GUARANTEE
12 month parts only warranty. In addition a 12 month
labour and maintenance contact can be provided by
your service agent if required.
The guarantee does not cover faults caused by:
• transportation
• overloading or users negligence
• negligence due to not reading manuals, proper
care and maintenance.
• changes in current (max ± 10% allowed)
caused for example by lightning etc.
• modifications or repairs performed by an
unauthorized service agent.
• use of parts not supplied and approved by the
manufacturer.
The guarantee does not cover:
• incidental scratches/marks or other minor
faults caused when unpacking or during
installation that does not effect operation or
performance of the equipment.
NOTE:
THE MANUFACTURER OR HIS SELLING
AGENT IS NOT AT ANY TIME, OR UNDER
ANY CIRCUMSTANCES LIABLE FOR FOOD
LOSS HOWSOEVER IT OCCURS. THE
OWNER /USER SHOULD ENSURE THE
CONTENTS ARE INSURED AT ALL TIMES.
ALL GOODS ARE SUPPLIED UNDER OUR
TERMS AND CONDITIONS OF SALE A
COPY OF WHICH MAY BE OBTAINED
UPON REQUEST.
Deutsch
ACHTUNG:
Lesen Sie bitte die Montage- und Gebrauchsanweisungen vor der Inbetriebnahme des
Schrankens.
ENTGEGENNAHME DES SCHRANKES
Prüfen Sie den Schrank bei Entgegennahme von der
Transportfirma. Sollte er beim Transport beschädigt
worden sein, ist dieses sofort dem Verkäufer zu
melden.
Die Garantie des Herstellers umfasst keine
Transportschäden.
PLAZIERUNG DES SCHRANKES
Bei der Standortwahl des Schrankes ist darauf zu
achten dass die Luftzirkulation für den Verflüssiger
des Kühlaggregats ausreichend ist.
Die den Schrank umgebende Temperatur darf nicht
mehr als +35°C und nicht weniger als +5°C
betragen. Es sollte vermieden werden den Schrank
direkt neben anderen wärmeabgebenden Geräten,
wie z.B. einer Heizung, aufzustellen. Für die
Luftzirkulation des Aggregates muß ein freierRaum
von mindestens 10 cm oberhalb des Schrankes
bleiben. Mit Hilfe der verstellbaren
Schrankfüsse wird der Schrank in eine vertikale
Position gebracht.
INBETRIEBNAHME
Nehmen Sie die Regale aus dem Schrank und
reinigen Sie den Schrank sowie die Regale mit
einem milden Reinigungsmittel. Anschließend
trocknen und lüften. Wegen der geringen Tiefe
des Schrankes muß er immer an der Wand,
oder an nebenstehenden Schränken befestigt
werden. Dafür befinden sich im Oberteil des
8
Page 9
Schrankes fertig gebohrte Löcher. Bringen Sie die
Regale in der gewünschten Höhe an, indem Sie sie
in die Vertiefungen an den Seitenwänden drücken.
Die Regale sind so einzusetzen, dass der erhöhte
Randan die Rückwand des Schrankes kommt.
NETZANSCHLUSS
Am Schrank ist ein Netzanschlusskabel mit einem
geerdeten Stecker . Bevor der Schrank an das
Stromnetz angeschlossen wird, muss geprüft
werden, dass es sich um die gleiche Spannung, wie
auf dem Typenschild im Schrankinneren angegeben
ist, handelt.
START
Im Frontpaneel befindet sich der Hauptschalter.
Der MC150/150 hat separaten Schalter für die
beiden Kühlaggregate.
Das Kühlaggregat ist in Betrieb, wenn das Licht im
Schalter leuchtet. Vor dem ersten Gebrauch muß
das Kühlaggregat so lange in Betrieb sein, bis die
angegebene T emperatur erreicht ist.
TEMPERATURREGELUNG
• Drücken Sie die Taste „1“. In der Anzeige steht
die eingestellte Temperatur.
• Durch Gedrückthalten der Taste „1“ und
gleichzeitiges Drücken der Taste „2“ kann die
T emperatur höher (wärmer) eingestellt werden.
• Durch Gedrückthalten der Taste „1“ und
gleichzeitiges Drücken der Taste „4“ kann die
Temperatur tiefer (kälter) eingestellt werden.
Das Steuergerät ist vom Hersteller aus so
programmiert worden, dass es nur möglich ist, die
Temperatur innerhalb bestimmter Werte einzustellen.
Die T emperatur im unteren Teil des MC-300 wird
anhand eines Isolierschiebers zwischen dem Oberund Unterschrank geregelt. Beim Schliessen dieses
Schiebers erhöht sich die Temperatur im Unterteil.
I/O A B C
IIII
1 - - 2
3 - - 4
TEMPERATURALARM
Wenn die Temperatur höher als +12°C oder niedriger
als 0°C ist, beginnt „ALM“ nach einer Verzögerung
von 30 min. in der Anzeige zu blinken. Gleichzeitig
läutet auch der akustische Alarm (=Summeralarm,
der durch Drücken einer Taste in der Anzeige quittiert
werden kann) und das Relais des allgemeinen
Alarmes wird aktiv. Wenn man diese Grenze
geändern werden soll, bitte Kontakt mit dem
Verkäufer oder dem Kundendienst aufnehmen.
Bild 2. Das Relais des allgemeinen Alarmes
ABT AUUNG DES VERDAMPFERS
Alle Medikamentenkühlschränke sind mit einer
elektronischen Steuereinheit, die die Abtauung des
Verdampfers automatisch regelt, ausgerüstet.
Die Abtauung erfolgt alle 6 Stunden für max. 25
Minuten, mit Hilfe einer elektrischen Abtauheizung.
In der Steuereinheit befindet sich auch, bei der
Abtauung, die Temperaturkontrolle des Verdampfers.
Während der Abtauphase erscheint auf dem Display
deF (defrost).
ZUSATZABT AUUNG
Eine zusätzliche Abtauperiode kann -wenn nötigdurch gleichzeitiges Drücken der Tasten „3“ und „4“
eingeleitet werden. Die Abtauung beginnt und die
Abtauindikation „C“ leuchtet.
ABTAUW ASSER
Das während der Abtauung entstandene Wasser wird
in ein hygienisches Kunststoffgefäss im Unterteil des
Schrankes geleitet. Das Gefäss ist wöchentlich oder
wenn erforderlich zu entleeren.
LAUTSTÄRKE
Die Lautstärke des Apparates übersteigt nicht
70 dB(A) (A-gewogenes Äquivalentniveau auf der
Arbeitsfläche).
Deutsch
Bild 1. Kombinierte Steuereinheit
LEUCHTDIODEN AUF DER ANZEIGE
A: leuchtet während der Kompressor läuft
B: leuchtet Während der Verdampferventilator läuft
(funktioniert nur in LAB 300)
C: leuchtet während der Abtauung auf
9
Page 10
REINIGUNG
Um eine tadellose und wirtschaftliche Funktion des
Schrankes sicherzustellen, muß der Schrank
mindestens einmal pro Monat gereinigt werden.
Bitte, wie folgt verfahren:
• den Schrank vom Stromnetz nehmen
• die Waren entnehmen
• die Regale herausnehmen
• der Schrank innen und außen mit einem milden
Reinigungsmittel reinigen, anschliessend trocknen
und lüften
• den Berührungsschutz oberhalb des Schrankes
lösen und den Verflüssiger mit einer Bürste
vorsichtig reinigen (im MC 70 befindet sich der
Verflüssiger auf der Hinterwand)
• die Türdichtung reinigen und den Zustand
kontrollieren
• alle entnommenen Teile zurücksetzen und den
Schrank in Betrieb nehmen
• vor der Beschickung ist zu sichern, dass die
richtige Temperatur erreicht wird
BETRIEBSSTÖRUNGEN
Wenn der Schrank nicht kalt wird, prüfen Sie:
• ob der Strom eingeschaltet ist, das Licht leuchtet
im Hauptschalter
• die Sicherung nicht defekt ist,
• dass die Abtauung nicht eingeschaltet ist, das
Anzeigelicht leuchtet am Steuereinheit
• dass der Schrank nicht überladen ist
• dass die Luftzirkulation des Kondensators nicht
gehindert worden ist
• die Umgebungstemperatur zu hoch (über +35°C)
ist
Die Maschine macht ein “seltsames Geräusch”:
• prüfen Sie, dass alle vier Beine des Schrankes fest
auf dem Boden stehen
• prüfen Sie, dass der Schrank nicht wackelt, wenn
Sie an die Vorderseite drücken.
• prüfen Sie, dass die im Schrank gelagerten
Waren, wie z.B. Flaschen nicht gegeneinander
stossen.
GARANTIE
Die Garantie beträgt ein Jahr, ab dem Kaufdatum
beginnend. Die Garantie beinhaltet die kostenlose
Ersatzteillieferung bei Fehlern in Herstellung und
Rohstoffen, und Reparaturen, die durch diese Fehler
am Produkt entstanden sind. Die Garantie beinhaltet
keine durch folgende Punkte entstandenen Mängel:
• durch Transport,
• durch Nachlässigkeit oder Überladung
• durch Nichtbeachtung der Gebrauchsanweisung
und unterlassen von Pflege und Wartung
• durch Schwankungen der Spannung, (darf
höchstens bei ± 10 % liegen) durch Gewitter
o.ä. hervorgerufen.
• durch nicht korrekt und nicht vom Fachmann
ausgeführte Reparaturen oder Veränderungen.
Ausserdem beinhaltet die Garantie keine:
• Fehler, die für die Funktione unbedeutend
sind, wie z.B. Kratzer an der Oberfläche.
IN DIE GARANTIEZEIT WARTUNGEN
Bei Bestellung einer Garantiereparatur ist folgende
Angaben zu machen:
• Herstellungs-/Seriennummer, genauer T yp der
Schrank, (ersichtbar aus dem Typenschild)
Dem Servicetechniker sind eine ordnungsgemäss
ausgefüllte Garantiebescheinigung oder aufquittung
vorzulegen.
WENN DER BESITZER/EIGENTÜMER KEINE
BESTÄTIGUNG ÜBER DIE NOCH GÜLTIGE
GARANTIE VORWEISEN KANN, WIRD EINE
MÖGLICHE REPAR ATUR NICHT A LS
GARANTIEARBEIT DURCHGEFÜHRT .
Vorstehend sind eine ganze Reihe von möglichen
Deutsch
Betriebsstörungen genannt. Falls die Störungen
jedoch nach dem Durchchecken obiger Punkte nicht
aufhören, sollten die gelagerten Waren rechtzeitig an
einen geeigneten Aufbewahrungsort gebracht
werden, um Sie nicht verderben zu lassen. Den
Stecker herausziehen, und Kontakt mit dem
Kundendienst oder dem Verkäufer aufnehmen.
10
Page 11
Porkka Finland Oy is a well-known international manufacturer of cooling equipment the range
varying from chiller and freezer cabinets and rooms for professional kitchen and laboratory use to
display cabinets for retail industry.
The main markets are Scandinavia, UK, Germany and other EC countries as well as the
Baltic States. 80 % of the company’s turnover is derived from foreign activities and export sales. Wholly
owned subsidiaries and partnership companies as well as distributors throughout Europe contribute to
flexible development.
The success of Porkka is based on many decades’ experience, customer oriented design
and constant product development. New products are launched on a yearly basis.
Porkka Finland Oy is a member of the Huurre Group. Porkka and Huurre brands are well known
for their top quality and reliability which is confirmed by ISO 9001 and ISO 14001 quality and
environmental standards.
Die Porkka Finland Oy ist ein bekannter internationaler Hersteller von Kühlschränken
und Kühlzellen für Großküchen und Laboratorien, sowie gekühlten Verkaufsvitrinen für Kioske,
Tankstellen und Supermärkte.
Die wichtigsten Absatzgebiete sind Skandinavien, Großbritannien,
Deutschland und andere EU Länder sowie Baltikum. Mit den Auslandsaktivitäten und dem Export
erwirtschaften wir mehr als 80 % unseres Umsatzes. Tochter- und Beteiligungsgesellschaften, sowie
Handelsvertreter in mehreren Ländern tragen zu einer flexiblen Entwicklung bei.
Unser Erfolg beruht auf der Erfahrung mehrerer Jahrzehnte, einer kundenorientierten
Planungstätigkeit, sowie auf der kontinuierlichen Produktentwicklung. Neue Produkte werden jährlich
auf den Markt gebracht.
Porkka Finland Oy ist ein Mitglied des Huurre Group Konzerns. Porkka- und Huurre-
Produkte sind bekannt durch ihre zuverlässige Qualität, die durch das ISO 9001
Qualitätsprüfungssystem und das ISO 14001 Umweltzertifikat gewährleistet ist.
Porkka Finland Oy
Soisalmentie 3
FIN-15860 HOLLOLA
Finland
Tel. +358 20 5555 12
Fax +358 20 5555 497
e-mail [email protected]
The quality of Porkka Finland Oy’s operations is controlled by certified ISO 9001
and ISO 14001 Quality Management Systems.
Die Qualität der Tätigkeit von Porkka Finland wird durch zertifizierte ISO 9001 und
ISO 14001 Qualitätssysteme beaufsichtigt.
marked products.
gekennzeichnete Produkte.
Manufacturer reserves the right to change technical specifications without notice.
Der Hersteller behält sich das Recht auf technische Veränderungen vor.
Page 12
Porkka Finland Oy on kansainvälisesti tunnettu kylmäkaappien, kylmähuoneiden ja
myymäläkaappien valmistaja. Merkittävimmät asiakkaat ovat suurkeittiöitä, ravintoloita, hotelleja,
teollisuuslaitoksia, sairaaloita, laboratorioita ja vähittäiskauppoja eri puolilla Eurooppaa.
Yrityksen päämarkkinat ovat kotimaan ohella Skandinavia, Englanti, Saksa, Sveitsi, Baltia, Hollanti
ja Belgia. Liikevaihdosta 80 % kertyy ulkomaisesta liiketoiminnasta ja viennistä. Joustavaa kehitystä
tukevat lukuisat ulkomailla sijaitsevat tytäryhtiöt ja edustajat.
Porkka Finland Oy:n menestys perustuu vuosikymmenten kokemukseen, asiakaslähtöiseen
suunnitteluun ja jatkuvaan tuotekehitykseen. Uusia tuotteita lanseerataan vuosittain.
Porkka Finland Oy kuuluu Huurre Group -konserniin. Porkka- ja Huurre-tuotteet edustavat aina
yhtä luotettavaa laatua. Sen takeena ovat ISO 9001 -laatujärjestelmä ja ISO 14001 -ympäristösertifikaatti.
Porkka Finland Oy är känd internationellt som tillverkare av kyl– och frysmöbler till det professionella
köket, liksom till områden som sjukhuslaboratorier etc. som kräver kontrollerad kyla.
Marknaden är främst Skandinavien, Storbritannien, Tyskland och övrig EU marknad. 80 % av företagets
omsättningen går på export, bl.a. via dotterbolag eller distributörer.
Framgångarna är baserad på lång erfarenhet i samarbete med nära relationer
till våra kunder. Innovativ produktutveckling tillhör hörnstenarna i företagets policy.
Porkka tillhör Huurre Group. Porkka och Huurre brands är kända för kvalitet och pålitlighet, vilket
konfirmeras genom ISO 9001och ISO 14001 standard.
Porkka Finland Oy
Soisalmentie 3
FIN-15860 HOLLOLA
Finland
Tel. +358 (0)20 5555 12
Fax +358 (0)20 5555 497
e-mail [email protected]
Porkka Finland Oy:n toiminnan laatua valvotaan sertifioiduilla ISO 9001 ja ISO
14001 -laatujärjestelmillä.
Kvaliteten av Porkka Finland’s verksamhet kontrolleras av de sertifierade ISO 9001 och
ISO 14001 -kvalitetssäkringssystemen.
Tuotteet ovat -merkittyjä.
-märkta produkter.
Aktiivisen tuotekehityksen vuoksi oikeus teknisiin muutoksiin pidätetään.
Rätt till ändringar förbehålles.
Loading...
