POLAROID TLX-04243B User Manual

42” (107 cm) FULL HD LCD TV

Votre téléviseur peut avoir une présentation di érente de celle de l’illustration.

Des questions ? Besoin d’aide ?

Ce manuel doit vous aider à comprendre votre nouveau produit.

Veuillez composer le numéro vert

de notre service à la clientèle si

vous avez toujours des questions.

Recherchez l’insert sur lequel

apparaît cette image :

Ou visitez

le site www.polaroid.com.

Avertissement de passage à la télévision numérique :

Cet appareil contient un tuner de télévision numérique, il doit donc recevoir les programmes de télévision numérique terrestre (TNT) à condition de disposer d’une antenne adaptée, après la ﬁ n de la diffusion de la télévision analogique aux Etats-Unis le 17 février 2009. Certains téléviseurs plus anciens utilisant une antenne nécessiteront un adaptateur pour recevoir les programmes de la TNT, mais devraient continuer à fonctionner comme précédemment pour d’autres usages (par exemple pour regarder des chaînes de télévision locales diffusant toujours en analogique, regarder des ﬁ lms enregistrés ou jouer à des jeux vidéo). En cas d’utilisation d’un adaptateur avec un téléviseur plus ancien, un séparateur de signal peut être nécessaire pour continuer à recevoir les émissions analogiques locales par une antenne.

Pour plus d’informations, consultez le site www.DTV.gov.

Pour plus d’informations sur le programme d’adaptateur numérique et les coupons du gouvernement permettant d’en acheter un, consultez www.dtv2009.gov, ou appelez le NTIA au numéro 1-888-DTV-2009.

« Polaroid » et « Polaroid and Pixel » sont des marques déposées de Polaroid Corporation. Ce document est régulièrement modiﬁ é. Les modiﬁ cations et les corrections des erreurs techniques ou typographiques seront introduites dans les prochaines éditions. Pour plus

d’informations sur l’entretien, l’assistance et la garantie, visitez le site www.polaroid.com.

Ce produit contient des matériaux électriques ou électroniques. La présence de ces éléments peut, s'ils ne sont pas correctement mis au rebut, avoir des effets nuisibles sur l'environnement et la santé de l'homme. La présence de cette marque sur le produit signiﬁ e qu'il ne doit pas être jeté dans les déchets en vrac, mais ramassé séparément. En tant que consommateur, vous devez vous assurer que ce produit est correctement jeté. Pour savoir comment éliminer correctement ce produit, visitez la page www.polaroid.com et cliquez sur « Société » ou appelez le service clientèle de votre pays spéciﬁ é dans le manuel d’instructions.

Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole à double D sont des marques de commerce déposées de Dolby Laboratories. Travaux conﬁ dentiels non publiés. © 1992-1997 Dolby Laboratories, Inc.Tous droits réservés.

Ce téléviseur comprend une interface multimédia de haute déﬁ nition (HDMITM). HDMI, le logotype HDMI et High-Deﬁ nition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC.

FCC

Déclaration de la Commission

fédérale des communications

Cet équipement a été testé et déclaré conforme aux normes concernant les appareils numériques de classe B déﬁ nies par l’alinéa 15 du règlement de la FCC. Ces limites sont stipulées aux ﬁ ns de garantir une protection sufﬁ sante contre des interférences nuisibles en zone résidentielle. Cet équipement génère, utilise et peut émettre une énergie de radiofréquence, et s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences néfastes pour les communications radio. Il n’est toutefois pas garanti qu'il n'y ait pas d'interférence pour une installation donnée. Si l’équipement crée des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en allumant et en éteignant l’équipement, il est recommandé à l’utilisateur d’essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes:

1. Réorienter ou déplacer l'antenne réceptrice.

2. Augmenter la séparation entre l'équipement et le récepteur.

3. Brancher l’équipement dans une prise ou un circuit différent de celui auquel le récepteur est connecté.

4. Consulter un vendeur ou un technicien radio ou télévision expérimenté pour obtenir de l’aide.

Tout changement ou modification non autorisé(e) de cet appareil qui ne serait pas expressément approuvé(e) par le fabricant peut annuler le droit de l’utilisateur d’employer l’équipement.

FRANÇAIS

FRAN-

Avertissements et précautions

Pour prévenir toutes blessures, les consignes de sécurité suivantes doivent être observées pendant l'installation, l'utilisation, les réparations et l'entretien de cet équipement. Avant d'utiliser cet équipement, veuillez lire ce manuel complètement et le garder pour de futures consultations.

Ce symbole est conçu pour avertir l'utilisateur aﬁ n d'éviter tout risque de choc

AVERTISSEMENT

MISE EN GARDE

Aﬁ n de réduire le risque d’incendie et de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.

■ POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE,

■ NE PAS ENLEVER LE COUVERCLE (OU LE FOND).

■ CET APPAREIL NE CONTIENT AUCUNE PIÈCE SUSCEPTIBLE DE FAIRE

L'OBJET D'UN ENTRETIEN PAR L'UTILISATEUR.

■ CONTACTER UN TECHNICIEN AGRÉÉ POUR TOUTE RÉPARATION.

L'utilisation de commandes, de réglages ou l'accomplissement de procédures autres que celles indiquées ci-après peut causer une exposition à des rayonnements dangereux.

électrique. Cet équipement ne peut être démonté que par du personnel qualiﬁ é.

Ce symbole est conçu pour avertir l'utilisateur de la présence d'instructions d'opération et d'entretien importantes dans les documents joints à l'appareil.

Importantes consignes de sécurité

Ce symbole indique des points d'avertissements.

Ce symbole indique des actions ne devant pas être réalisées.

Ce symbole indique des actions devant être réalisées.

■ Ne pas placer l'équipement sur des chariots, supports, tables, étagères irréguliers ou instables.Il risquerait de tomber, blessant gravement des enfants ou adultes, et pourrait être sévèrement endommagé.

■ Utiliser seulement un chariot ou support recommandé par le fabricant. Cet équipement ainsi que le chariot ou support recommandé doivent être manipulés avec soin. Des arrêts rapides, une force excessive et des surfaces inégales peuvent causer le retournement de l'ensemble téléviseur/support.

■ Ne pas désactiver la ﬁ che triﬁ laire de mise à la terre. La broche de mise à la terre sur la ﬁ che à trois broches est une caractéristique importante. Retirer la broche de mise à la terre augmente les risques d'endommager l'équipement.

■ Si vous ne parvenez pas à enﬁ ler la ﬁ che dans la prise électrique, contactez un électricien pour installer une prise mise à la terre.

■ Toujours opérer cet équipement à partir de la source d'alimentation de type indiqué sur l'arrière de la plaque du modèle/de série.

■ Ne jamais charger les prises murales et extensions.

Avertissements et précautions

■ Utiliser et manipuler le cordon d'alimentation avec soin. Ne pas poser d'objets lourds sur le cordon d'alimentation c.a.

■ Ne pas tirer sur le cordon d'alimentation c.a. Ne pas manipuler le cordon d'alimentation c.a. avec les mains humides.

■ Ne pas toucher au cordon d'alimentation et câble de l'antenne pendant des orages électriques. Retirer le cordon de la prise murale si l'équipement est destiné à ne pas être utilisé pendant une longue période.

■ Ne pas placer, utiliser, ou manipuler cet équipement près d'une source d'eau.

■ Ne jamais exposer cet équipement au liquide, à la pluie ou à l'humidité. Consulter un

spécialiste si l'un des liquides ci-dessus est renversé sur l'équipement.

■ Ne pas exposer l'équipement à des températures extrêmes ou à la lumière directe du soleil,

il risquerait de surchauffer et d'être endommagé.

■ Ne pas installer l'appareil près d’une source de chaleur telle que radiateurs, registres de

chaleurs, fourneaux et autres appareils produisant de la chaleur.

■ Ne pas essayer de réparer soi-même cet appareil.

■ Ouvrir ou retirer les couvercles pourrait vous exposer à de la tension ou autres dangers

qui risquant d'invalider la garantie. Conﬁ er l'entretien à du personnel qualiﬁ é.

■ Ne pas placer ou laisser tomber d'objets sur le dessus de l'appareil.

■ Ne rien insérer dans les trous de ventilation de l'équipement. L'insertion d'un objet métallique

ou inﬂ ammable pourrait causer un incendie ou un choc électrique.

■ Protéger le cordon d’alimentation afin d’éviter qu’il soit piétiné ou pincé, en particulier à la

prise murale, à la prise multiple et à la sortie de l’appareil.

■ Ne pas placer l'équipement sur des chariots, supports, tables, étagères irréguliers ou

instables. L'équipement pourrait tomber, blessant gravement des enfants ou adultes, et pourrait être gravement endommagé. Toujours placer l'équipement sur le plancher ou sur une surface stable, plate, solide et sufﬁ samment robuste pour supporter le poids de l'équipement.

■ Ne bloquer aucune ouverture de ventilation. Laisser un espace autour de l'équipement.

Ne jamais placer l'équipement : sur un lit, sofa, tapis ou toutes surfaces similaires ; trop près

des draperies/rideaux/murs, dans une bibliothèque, armoire, ou tout autre endroit qui pourraient empêcher une bonne ventilation.

■ Débrancher cet appareil lors d'orages ou lorsqu'il n'est pas utilisé pendant de longues

périodes.

■ Confier tout entretien à un personnel qualifié. Un entretien est nécessaire lorsque l'appareil

a été endommagé de quelque façon que ce soit; par exemple un dommage affectant le cordon d'alimentation ou la fiche, le déversement de liquide ou la chute d'objets dans l'appareil, l'exposition de la l'appareil à la pluie ou à l'humidité, un fonctionnement anormal de l'appareil ou la chute de l'appareil.

■ Toujours retirer le cordon d'alimentation de la prise avant de nettoyer l'équipement.

■ Ne jamais utiliser de nettoyant liquide ou en aérosol sur l'équipement.

Nettoyer avec un chiffon sec uniquement.

FRANÇAIS FRAN-

■ N’utiliser que des périphériques et des accessoires spécifiés par le fabricant.

Avertissements et précautions

Extérieur Consignes de sécurité pour l'antenne

Si une antenne extérieure est branchée, suivre les précautions suivantes :

■ Une antenne extérieure ne doit pas se trouver à un endroit où elle pourrait être en contact

avec des lignes aériennes d'électricité ou tout autre circuit électrique ou lumière électrique.

■ Lors de l'installation d'un système d'antenne extérieure, des mesures de sécurité extrêmes

doivent être prises pour éviter tout contact avec des lignes électriques. Le contact direct avec des lignes électriques pourrait être fatal et doit être évité à tous prix.

La Section 810 du Code national de l’électricité (CNE), fournit des informations relatives à la mise à la terre correcte du mât et du support, la mise à la terre du ﬁ l conducteur de l’antenne à l’unité de décharge de l’antenne, la taille des conducteurs de mise à la terre, l’emplacement de l’unité de décharge de l’antenne, la connexion aux conducteurs de terre ainsi que les normes en matière de prises de terre.

Entrée de courant de l'antenne

Serre-câbles de terre

Unité de décharge de l'antenne (NEC section 810-20)

Équipement de service électrique

NEC : National Electrical Code

EXEMPLE DE MISE À LA TERRE D'UNE ANTENNE EXTÉRIEURE

Conducteurs de terre

(NEC section 810-20) Serre-câbles de terre Service d'alimentation de

terre (NEC Art250 partie H)

TABLE DES MATIÈRES

Déclaration de la FCC.......................................................................................... 1

Avertissements et précautions

Importantes consignes de sécurité .............................................................................. 2

Consignes de sécurité pour l'antenne ......................................................................... 4

Chapitre 1 Présentation du téléviseur LCD

Fonctions clés .............................................................................................................. 6

Contenu du paquet ...................................................................................................... 7

Mise en place du téléviseur LCD ................................................................................. 8

Le téléviseur LCD .......................................................................................................11

Votre télécommande .................................................................................................. 13

Chapitre 2 Installation du téléviseur LCD

Brancher un câble de télévision ou une antenne....................................................... 15

Connexion à un magnétoscope ................................................................................. 20

Connexion d'une caméra vidéo ou d'une console de jeux......................................... 21

Connexion à un lecteur de DVD ................................................................................ 22

Connexion d'un boîtier de CATV ou récepteur satellite ............................................. 24

Connexion d'équipement AV avec un connecteur HDMI ........................................... 25

Connexion d'équipement AV avec un connecteur DVI .............................................. 26

Connexion à un ordinateur personnel (PC) ............................................................... 27

Connexion d'un récepteur audio ou d'un système Dolby 5.1..................................... 28

FRANÇAIS FRAN-

Chapitre 3 UTILISATION DES FONCTIONS

Afﬁ chage Grand écran..................................................................................... 29

Utilisation du menu ......................................................................................... 30

Personnalisation des paramètres VIDÉO ...........................................................32

Personnalisation des paramètres AUDIO ...........................................................34

Personnalisation des paramètres TV ................................................................36

Personnalisation des paramètres de CONFIGURATION .................................... 37

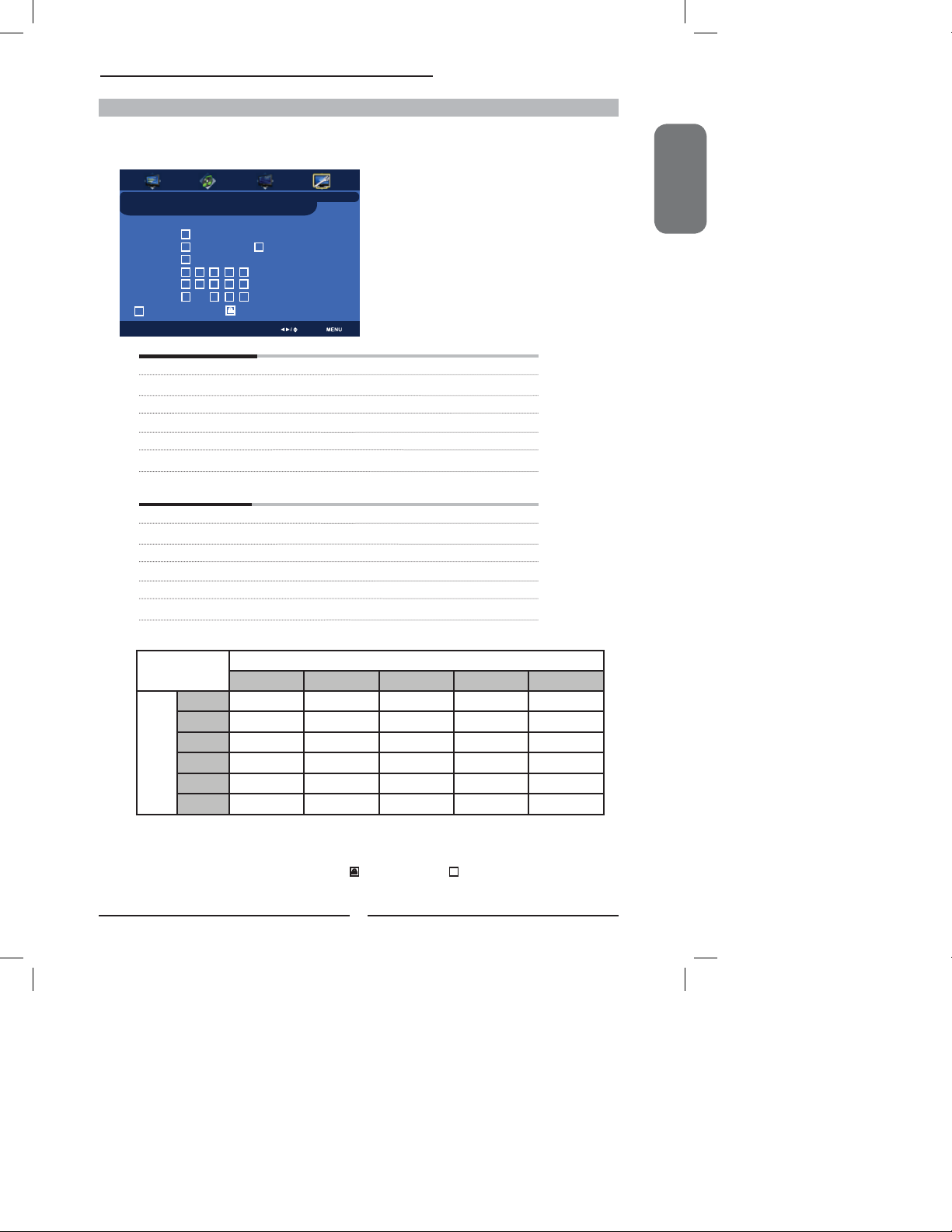

Utilisation des paramètres de verrouillage des programmes ............................... 41

Utilisation du Guide de programmation ............................................................. 46

Spéciﬁ cations ........................................................................................................ 47

Programmation de la télécommande

...................................................... 48

Chapitre 1 Présentation du téléviseur LCD

Fonctions clés

Bornes audio/vidéo pour la connexion d'équipement externe

■ 2 ensembles de bornes d'entrées audiovisuelles

■ 1 ensemble de bornes S-Vidéo

■ 2 ensembles de bornes d'entrées vidéo component

■ 1 borne d'entrée VGA/audio

■ 2 bornes d'entrée HDMI/audio

■ 1 ensemble de bornes de sortie audio (L/R)

■ 1 borne d'écouteurs

Système d'accord télévision intégré pour la réception de HD ATSC

■ Cette fonction permet la réception de télédiffusion HD sans l'ajout d'une boîte numérique.

Interface multimédia haute déﬁ nition (HDMI)

■ L'interface multimédia haute déﬁ nition (HDMI) est un petit interconnecteur convivial

qui peut supporter jusqu'à 5 Gbps de vidéo et audio combinés dans un seul câble. Ce système élimine les coûts, la complexité et le désordre causés par l'utilisation de plusieurs câbles pour brancher les systèmes audiovisuels actuels.

Entrées vidéo TVHD Component

■ Offre la meilleure qualité vidéo pour les connexions DVD (1080i, 720p) et boîte

numérique (1080i, 720p).

Réduction numérique du bruit 3D

■ Cette fonction peut réduire numériquement le parasitage pour augmenter la qualité

de l'image.

Détection mode ﬁ lm (3:2 ajustement 24 images arrière)

■ Cette fonction peut détecter automatiquement le contenu dérivé d'un ﬁ lm et ajuster l'image

de l'entrecroisement correspondant pour donner une apparence naturelle plus claire à l'image en mouvement.

Contenu du paquet

DVR

Chapitre 1 Présentation du téléviseur LCD

Assurez-vous que tout les éléments suivants sont inclus.

☑ Téléviseur LCD

 Télécommande/

 Cordon secteur

piles AAA x 2

SET UP

CAB/

AUXDVD

SAT

SLEEP

DVD MENU

PAGE

VOL CH

LAST

MUTE

ASPECT

LIVE TV

PIP

GUIDE

EXIT

INFO

DVR

ABC

DEF

JKL6MNO

GHI

WXYZ

PQRS

TUV

INPUT

ENTER

☑ Support inférieur/ Tournevis et 4 vis

 Comment fixer rapidement le pied

de votre poste de TV

PLEASE READ THIS BEFORE REMOVING PRODUCT

FROM THE BOX

Simple Steps for

Attaching Your TV Stand

Widescreen Television

THESE INSTRUCTIONS ARE

DESIGNED TO HELP YOU ATTACH YOUR STAND EASILY AND SAFELY. PLEASE READ CAREFULLY.

IMPORTANT:Attach the stand to your TV with the bottom foam packaging material still attached.

Place on stable surface and

remove protective bag

Protective

Bag

Packaging Material

Place TV upright and

5 6

remove packaging material

Packaging Material

"Polaroid" and "Polaroid and Pixel" are trademarks of Polaroid Corporation. Product features, specifications, and appearances are subject to change without notice. 20080307

We’ve provided:

A. LCD TV

B. Stand

C. Screwdriver

D. Screws (6)

If you prefer to mount your TV, do not attach the stand. Use the instructions in your wall-mounting kit (not included).

Remove top packaging

material and lift TV out of box

Packaging Material

Use all six screws to attach

stand to TV

6 Screws

Find your Quick Start Guide for simple steps to connect your TV to A/V devices.

Unit

Questions?

Look for the insert

Need help connecting your product?

Consult your user’s manual

Lift from the bottom.

or give us a call. Our helpful customer service will answer all your questions.

Or visit www.polaroid.com/support.

FRANÇAIS

Unit

Stan

Packaging Material

with this icon:

 Manuel d'utilisation  Chi on de nettoyage Guide de démarrage rapide

22” HD LCD TV & DVD Combo

Your TV may look different from the one pictured.

Assurez-vous que tout le contenu ci-dessus soit inclut dans l'emballage. Si l'un des éléments manque, veuillez contacter le département du service à la clientèle de Polaroid.

Chapitre 1 Présentation du téléviseur LCD

Mise en place du téléviseur LCD

Installation du support du téléviseur

Lire toutes les instructions avant de continuer l'installation du support.

Fixer le support au téléviseur à l'aide du matériel d'emballage inférieur en mousse encore ﬁ xé au téléviseur.

a. Extraire la mousse placée sur la partie supérieure de l'écran LCD. b. Sortez l’écran LCD de son emballage sans enlevez la mousse d’emballage placée sur la

partie inférieure du support, et placez-le sur une surface stable.

c. Enlevez le sachet de protection de l’écran LCD, mais N’EXTRAYEZ pas la mousse placée

dans la partie inférieure du téléviseur.

d. Localiser le point à l'arrière de l'écran LCD où monter le support. Fixer solidement le

support au téléviseur LCD avec les quatre vis.

Chapitre 1 Présentation du téléviseur LCD

Désinstallation du support du téléviseur

Si vous préférez assembler votre nouveau téléviseur Polaroid sur un mur plutôt que de le ﬁ xer sur un support, veuillez consulter les instructions fournies dans l'ensemble de montage mural (vendu séparément).

Vériﬁ er le modèle du téléviseur et s'assurer que l'ensemble de montage mural spéciﬁ é est bien celui utilisé. Contacter un technicien agréé pour toute assistance lors de l'installation de l'ensemble de montage mural.

1 Pour éviter d'endommager la surface du téléviseur, placer le support sur un chiffon doux.

Chiffon doux

2 Déposer les vis du support et retirer le support du téléviseur.

FRANÇAIS

Chiffon doux

Support

3 Aligner les trous du crochet pour montage mural avec les trous correspondants situés à

l'arrière du téléviseur, puis serrer les quatre vis.

4 vis (fournies avec

l'ensemble de

montage mural)

Crochet pour montage mural (fourni avec l'ensemble de montage mural)

Chiffon doux

Chapitre 1 Présentation du téléviseur LCD

Réglage du téléviseur

1 Utiliser un câble d’antenne pour brancher le signal VHF/UHF à la borne ANT. du téléviseur

LCD (cf. pages 15-17).

2 Brancher le cordon d'alimentation c.a. à l'arrière du téléviseur et dans la prise murale. 3 Insérer les deux piles fournies dans la télécommande.

Étape 1 Glisser le couvercle arrière vers le

haut pour ouvrir le compartiment à piles de la télécommande.

Étape 2 Insérer deux piles de type

AAA. S'assurer que les pôles (+) et (-) des piles correspondent aux pôles indiqués sur le compartiment à piles.

Replacer le couvercle en place.

Ne pas utiliser de nettoyants corosifs (nettoyant pour porcelaine, acier inoxydable, toilette ou à four etc.) sur la télécommande car cela pourrait l'endommager.

4 Brancher un autre dispositif AV externe (cf. pages 19-27).

Le téléviseur LCD

Chapitre 1 Présentation du téléviseur LCD

Vue avant/latérale droite et contrôles

VOLUME

Augmentation ou réduction du volume Sélectionne le menu principal et change les valeurs pour les éléments en mode OSD.

CHANNEL▲▼

Balaye les canaux vers le haut ou le bas. Sélectionne l'élément de sous-menu en mode OSD.

DEL

Le voyant DEL signale l'activation du téléviseur LCD.

VIDEO

VIDEO1 IN

Récepteur infrarouge

VIDEO1 IN

Permet de se connecter au vidéo composite et connecteurs de sortie AUDIO sur l'équipement vidéo externe.

FRANÇAIS

Appuyer une fois pour afﬁ cher le OSD (on screen display- afﬁ chage à l'écran), appuyer une deuxième fois pour désactiver le OSD.

INPUT

Sélectionne différentes sources de signal d'entrée.

Met le téléviseur LCD sous tension et active le mode standby (veille).

ÉCOUTEURS

Permet de brancher les écouteurs externes pour écouter individuellement la télévision.

Chapitre 1 Présentation du téléviseur LCD

Vue arrière et connecteurs

VIDEO2 IN

Permet la connexion au vidéo composite et aux connecteurs de sortie AUDIO (L/R) sur l'équipement vidéo externe.

HDMI1 IN/HDMI2 IN

Permet de connecter l'équipement AV numérique avec le connecteur HDMI. Le HDMI supporte un vidéo haute-déﬁ nition amélioré et deux canaux numérique audio. L'AUDIO (L/R) de l'ENTRÉE HDMI sert à la connexion DVI.

S-VIDEO IN

Se connecte aux connecteurs de sortie S-VIDÉO et AUDIO (L/R) sur l'équipement vidéo externe.

VGA IN

Permet de connecter l'ordinateur ou autre équipement AV avec le VGA et les connecteurs de sorties AUDIO (L/R).

YPbPr1 IN/YPbPr2 IN

Permet de connecter le lecteur DVD, la boîte numérique ou un autre équipement AV avec les composantes (YPbPr) vidéo et connecteurs de sortie audio.

AUDIO OUT-STEREO

Se connecte aux prises d'entrées AUDIO (L/R) sur l'équipement AV.

AUDIO OUT-COAXIAL

Se connecte à la prise AUDIO sur le système audio numérique/ standard 5.1.

TV CABLE/AIR

Connecte l'entrée RF de l'antenne VHF/UHF ou du câble pour recevoir la télévision haute déﬁ nition/standard.

AC IN

Se connecte au cordon d'alimentation c.a.

Chapitre 1 Présentation du téléviseur LCD

DVR

Votre télécommande

Cet ensemble inclut une télécommande Polaroid qui vous permet de contrôler jusqu'à quatre appareils. Pour sélectionner un appareil, sélectionner simplement l'un des modes de contrôles d'appareils suivants : TV, CBL/SAT, DVD/VCR ou AUDIO.

SET UP

CAB/ SAT

SLEEP

DVD MENU

AUXDVD

VOL CH

PAGE

ASPECT

LIVE TV

PIP

LAST

MUTE

GUIDE

Allume ou éteint le téléviseur LCD

SET UP Con guration de code de télécommande

universelle. Pour plus d’informations sur la con guration de votre télécommande, consultez la section « Programmation de votre télécommande » (voir page 56)

TV Commande le téléviseur LCD/lecteur DVD

intégré/lecteur USB/carte SD.

CAB/SAT Commande le décodeur câble ou satellite

DVD Commande le lecteur de DVD

ou lecteur vidéo

AUX Commande le système audio

FRANÇAIS

INFO

GHI

PQRS

INPUT

ABC

JKL6MNO

WXYZ

TUV

ENTER

EXIT

DEF

SLEEP Parcourt les temps de mise en sommeil du

téléviseur LCD :

o /10/20/30/40/50/60/90/120 mins

  ► Autres touches de fonction de l’appareil

   

VOL+- Augmente ou diminue le volume

CH Change de chaîne dans un sens ou dans

l’autre

ASPECT Parcourt les réglages de dimension d’écran

: NORMAL/FULL//ZOOM/WIDE

MUTE Une pression coupe le son. Une deuxième

pression rétablit le son

LAST Revient à la chaîne précédente

GUIDE En mode TV, GUIDE a che le guide des

programmes à l’écran

Chapitre 1 Présentation du téléviseur LCD

DVR

SET UP

CAB/

SAT

VOL CH

MUTE

GUIDE

SLEEP

DVD MENU

ASPECT

LIVE TV

PIP

AUXDVD

PAGE

LAST

INFO

GHI

PQRS

INPUT

EXIT

ABC

DEF

JKL6MNO

WXYZ

TUV

ENTER

PIP Fonction d’un autre appareil

MENU Afﬁ che le menu OSD

(afﬁ chage à l’écran).

 ,OK Parcourt les options du menu

OSD et sélectionne

des options individuelles.

OK con rme les réglages

OK En mode TV, OK a che une liste des chaînes

INFO A che des informations sur l’écran du

téléviseur

LCD : source d’entrée, chaîne, titre du

programme.

CC Parcourt les mode de sous-titrage :

 Sous-titrage analogique : OFF/CC1/CC2/

CC3/CC4/TEXT1/TEXT2/TEXT3/TEXT4

 Sous-titrage numérique : Permet de

dé nir le mode de sous-titrage numérique.

EXIT Quitte le menu ODS

0-9/ENTER La saisie d’un nombre sélectionne une

chaîne. Après la sélection, ENTER active la chaîne ou la chaîne s’active automatiquement dans les 3 secondes

INPUT Appuyez sur INPUT pour a cher une liste

de sources, utilisez  pour sélectionner l’appareil vidéo branché aux entrées vidéo de votre téléviseur LCD et appuyez sur OK pour con rmer :

Principal

 TV (CABLE/AIR) VIDEO1 (Côté)

VIDEO2 (Arrière) VIDEO3 (S-VIDEO) VIDEO4 (YPbPr1) VIDEO5 (YPbPr1) VIDEO6 (HDMI1) VIDEO7 (HDMI2) ORDINATEUR (VGA)

 En mode TV, utilisez les touches 0-9 et

ENTER pour sélectionner une chaîne numérique.

Plage d’utilisation : La télécommande peut commander le téléviseur LCD jusqu’à 5 m, si elle est pointée directement vers le récepteur.

Chapitre 2 Installation du téléviseur LCD

Consulter le manuel d'utilisateur de tout équipement externe à connecter. Au moment de connecter tout équipement externe, ne pas brancher les cordons d'alimentation c.a. aux prises murales jusqu'à ce que tous les autres branchements soient terminés.

Brancher un câble de télévision ou une antenne

Prise d’antenne

Une meilleure antenne est requise pour la bonne réception d'une télévision en couleur que d'une télévision en noir et blanc. C'est pourquoi il est recommandé de se procurer une antenne extérieure de bonne qualité. Voici un bref descriptif des types de connexion offerts par les différents systèmes d'antenne.

■ Un système à 75 O consiste généralement en un câble rond (non fourni) avec connecteur de type F qui peut être raccordé aisément à une borne sans nécessiter d’outils.

Connecteur de type F

Câble coaxial 75 O (rond)

■ Un système à 300 O est un câble plat à « deux conducteurs » (non fourni) qui peut être raccordé à une borne de 75 O au moyen d’un adaptateur de 300-75 O (non fourni).

FRANÇAIS

Câble à deux conducteurs 300 O (plat)

Chapitre 2 Installation du téléviseur LCD

Utiliser l'un des deux schémas suivants pour effectuer une connexion à une antenne extérieure. A : Démontre comment utiliser une antenne extérieure mixte VHF/UHF. B : Indique comment utiliser une antenne extérieure séparée VHF et/ou UHF.

A. Antenne mixte VHF/UHF

Antenne VHF/UHF

Câbles biﬁ laires 300 O

Adaptateur 300/75 O (non fourni)

Câble coaxial 75 O

B. Antennes VHF séparées et/ou UHF

Antenne VHF/UHF

Multiplexeur (non fourni)

OUT

Câbles biﬁ laires 300 O

Câble coaxial 75 O

Câbles biﬁ laires 300 O

Antenne UHF

Antenne VHF

Connexion câble TV (CATV)

Chapitre 2 Installation du téléviseur LCD

Le présent avis a pour objet de rappeler à l'installateur de systèmes de câblodistribution que l'article 820-40 du Code national de l'électricité contient des recommandations relatives à la mise à la masse de l'appareil et, en particulier, stipule que la terre du câble doit être connectée au système de mise à la terre de l'immeuble, aussi prêt que possible du point d'entrée du câble. Toute utilisation ce téléviseur à d'autres ﬁ ns que l'usage privé pour la visualisation de programmes radiotélévisés sur UHF, VHF ou transmis par câblodiffusion pour le public pourrait nécessiter l'autorisation de l'entreprise de câblodiffusion/BCST.

■ Un connecteur de câble coaxial de 75 O est intégré à l'appareil pour faciliter le raccordement.

Pour raccorder le câble coaxial de 75 O à l'appareil, le brancher dans

la borne ANT.

■ Certaines compagnies de TV câblée offrent des chaînes par abonnement. Les signaux de ces chaînes par abonnement étant cryptés, un convertisseur/désembrouilleur de télévision câblée est généralement fourni au souscripteur par la compagnie de TV câblée.

Ce convertisseur/désembrouilleur est nécessaire à la visualisation des chaînes cryptées. (Votre désembrouilleur doit être réglé à la chaîne 3 ou 4, habituellement l'une de ces chaînes est utilisée. Si cette information vous est inconnue, il est nécessaire de consulter la compagnie de TV câblée.) Pour des instructions détaillées sur la réception de la TV par câble, consulter la compagnie de TV par câble locale. L'une des méthodes d'utilisation possible du convertisseur/débrouilleur fourni par la compagnie de TV câblée est illustrée dans le schéma ci-dessous.

Interrupteur RF (non fourni)

2 ensembles de coupleurs (non fourni)

Ligne de TV câblée

OUT

A IN B

FRANÇAIS

Convertisseur de télévision par câble

VHF/UHF IN

(non fourni)

■ L'interrupteur RF (non fourni) est nécessaire pour fournir deux entrées (A et B).

Le réglage de l'interrupteur RF à la position A permet de visualiser toutes les chaînes en clair à l'aide des touches des chaînes du téléviseur.

■ Le réglage de l'interrupteur RF à la position B permet la visualisation de toutes

les chaînes brouillées par le convertisseur/désembrouilleur en utilisant le convertisseur de touches des chaînes.

Chapitre 2 Installation du téléviseur LCD

1 Utiliser un câble d'antenne fourni pour brancher le signal NTSC à la borne de CÂBLE TV de

le téléviseur LCD.

HDTV/TV Air/CABLE

VHF/UHF IN

2 Brancher le cordon d'alimentation c.a. à l'arrière du téléviseur et dans la prise murale.

HDTV/TV Air/CABLE

VHF/UHF IN

Ce téléviseur est muni d'un fusible de sûreté. Dans l'éventualité d'un orage ou d'une panne d'électricité le fusible de sûreté est conçu pour protéger votre téléviseur. Si le téléviseur n'a pas d'alimentation, soulever le couvercle pour vériﬁ er le fusible comme indiqué ci-dessous. Si le fusible est grillé, aller chez un quincailler et demander un Fusible Temporisé (à fusion lente) 4A 250 V - 5x20 mm pour le remplacer.

NE PAS OUBLIER DE DÉBRANCHER LE CORDON D'ALIMENTATION C.A. AVANT DE RETIRER LE FUSIBLE.

3 Appuyer sur la touche de la télécommande pour allumer le téléviseur LCD.

Toujours déconnecter le téléviseur LCD de l'alimentation principale lorsqu'il n'est pas utilisé pendant de longues périodes. La touche POWER (Alimentation) sur le panneau avant sert uniquement à mettre le téléviseur LCD en mode veille, mais ne déconnecte pas l'appareil de l'alimentation principale. Pour déconnecter complètement l'appareil, retirer la fiche d'alimentation de la prise.

+ 45 hidden pages

POLAROID TLX-04243B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
