Polaroid TLU 22, TLU 15, TLU-02241C, TLU-01511B, TLU-01911B User Manual [de]

HD-kompatibles Breitbild-LCD-TV-Gerät mit PAL/SECAM-Tuner

© 2006 . Alle Rechte vorbehalten.
„Polaroid“ sowie „Polaroid and Pixel“ sind Marken von Polaroid Corporation (Waltham,

Massachussetts, USA).
In regelmäßigen Abständen werden Änderungen in diesem Dokument vorgenommen.
Änderungen, technische Fehler und Tippfehler werden in späteren Ausgaben korrigiert.

Service-, Support- und Garantieinformationen fi nden Sie unter www.polaroid.com.

Das Produkt enthält elektrisches oder elektronisches Material. Dieses Material kann, wenn es
nicht ordnungsgemäß entsorgt wird, schädliche Folgen für die Umwelt und die Gesundheit von
Personen darstellen. Dieser Aufkleber auf dem Produkt bedeutet, dass das Produkt nicht als
unsortierter Abfall oder im Hausmüll entsorgt werden darf und gesondert gemäß der örtlichen
Vorschriften eingesammelt werden muss. Als Verbraucher sind Sie dafür verantwortlich, dass
das Produkt auf ordnungsgemäße Weise entsorgt wird. Um über die korrekte Entsorgung des
Geräts informiert zu werden, besuchen Sie bitte unsere Website unter www.polaroid.com und
klicken Sie auf “Company“ oder rufen Sie die Kundendienstnummer an, die Sie für Ihr Land in
dieser Bedienungsanleitung fi nden.

Dieses TV-Gerät arbeitet mit der High-Defi nition Multimedia Interface (HDMITM)-Technologie.
HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Warenzeichen oder
eingetragene Warenzeichen von HDMI Licensing LLC.

Warn- und Vorsichtshinweise

Warn- und Vorsichtshinweise

Um Verletzungen vorzubeugen, sind die folgenden Sicherheits- und Vorsichtshinweise bei der Installation,
Nutzung, Reparatur und Wartung dieses Geräts zu beachten.
Lesen Sie vor der Inbetriebnahme dieses Geräts dieses Handbuch vollständig durch und bewahren Sie es
für spätere Fragen gut auf.

Dieses Symbol soll den Anwender vor der Gefahr eines elektrischen Schlags warnen.

VORSICHT

ACHTUNG

Dieses Gerät darf ausschließlich von qualifi ziertem Fachpersonal repariert werden.

Dieses Symbol soll den Anwender auf wichtige Betriebs- und Wartungsanweisungen
in der Dokumentation des Geräts aufmerksam machen.

Das Gerät vor Nässe und Feuchtigkeit schützen, um der Brandgefahr und der Gefahr eines
elektrischen Schlags vorzubeugen.

▪ UM DER GEFAHR EINES ELEKTRISCHEN SCHLAGS VORZUBEUGEN
▪ DIE ABDECKUNG (BZW. DIE RÜCKWAND) NICHT ABNEHMEN.
▪ ENTHÄLT KEINE TEILE, DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN.
▪ REPARATUREN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.

Die Betätigung von Reglern sowie das Vornehmen von Einstellungen oder Maßnahmen, die
nicht in diesem Dokument beschrieben werden, kann zur Emission gesundheitsschädlicher
Strahlung führen.

Wichtige Sicherheitshinweise

Dieses Symbol weist auf mögliche Gefahren hin.

Dieses Symbol weist auf Maßnahmen hin, die zu unterlassen sind.

Dieses Symbol weist auf Maßnahmen hin, die durchgeführt werden müssen.

DEUTSCH

▪ Stellen Sie das Gerät nicht auf unebene oder unstabile Rollwagen, Ständer, Tische,

Regalböden usw. Das Gerät könnte sonst herunterfallen und Kinder oder Erwachsene
ernsthaft verletzen. Zudem besteht die Gefahr schwerer Beschädigungen des Geräts.

▪ Verwenden Sie nur vom Hersteller empfohlene Rollwagen oder Ständer. Das Gerät und die

empfohlenen Rollwagen bzw. Ständer sollten sorgsam behandelt werden. Durch abruptes
Bremsen, Gewalteinwirkung und unebene Flächen kann das Gerät bzw. der Rollwagen oder
der Ständer kippen.

▪ Den Schutzkontaktstecker nicht deaktivieren. Der Erdleiterkontakt hat eine wichtige

Schutzfunktion. Wenn keine Erdung vorhanden ist, besteht eine erhöhte Gefahr von
Beschädigungen des Geräts.

▪ Wenn der Stecker nicht in die Steckdose passt, wenden Sie sich an einen Elektriker, damit

dieser eine geerdete Schuko-Steckdose anbringt.

▪ Betreiben Sie das Gerät immer mit einer Stromquelle, die den Angaben auf dem Serien-/

Typenschild auf der Geräterückseite entspricht.

▪ Achten Sie darauf, die Nennlast von Steckdosen und Verlängerungskabeln nicht zu

überschreiten.

1

Warn- und Vorsichtshinweise

▪ Verwenden und behandeln Sie das Netzkabel sorgsam. Stellen Sie keine schweren

Gegenstände auf das Netzkabel.

▪ Ziehen Sie nicht am Netzkabel. Berühren Sie das Netzkabel nicht mit feuchten Händen.
▪ Berühren Sie bei Gewitter nicht das Netzkabel und das Antennenkabel.
▪ Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit außer

Betrieb genommen werden soll.

▪ Das Gerät darf nicht in der Nähe von Wasser aufgestellt, gehandhabt oder verwendet

werden.

▪ Achten Sie darauf, das Gerät niemals Flüssigkeiten, Regenwasser oder Feuchtigkeit

auszusetzen. Wenden Sie sich an den Kundendienst, wenn Flüssigkeit oder Feuchtigkeit
in das Gerät eingedrungen ist.

▪ Setzen Sie das Gerät keinen extremen Temperaturen oder direktem Sonnenlicht aus,

damit sich das Gerät nicht überhitzt und beschädigt wird.

▪ Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie z. B. Heizkörpern,

Öfen oder anderen Geräten, die Wärme erzeugen können.

▪ Versuchen Sie nicht, das Gerät selbst zu reparieren.
▪ Wenn die Abdeckungen geöffnet und entfernt werden, sind Sie möglicherweise der

Gefahr eines Stromschlags oder anderen Gefahren ausgesetzt. Zudem erlischt dadurch
u. U. die Garantie. Lassen Sie Reparaturen ausschließlich von qualifi ziertem
Fachpersonal durchführen.

▪ Stellen Sie keine Gegenstände auf das Gerät, lassen Sie keine Gegenstände auf das

Gerät fallen.

▪ Führen Sie keine Gegenstände in die Lüftungsöffnungen des Geräts ein.
Durch das Einführen von Gegenständen aus Metall oder von brennbaren Gegenständen

können u. U. Brände oder Stromschläge ausgelöst werden.

▪ Stellen Sie das Gerät nicht auf unebene oder unstabile Rollwagen, Ständer, Tische,

Regalböden usw. Das Gerät könnte sonst herunterfallen und Kinder oder Erwachsene
ernsthaft verletzen. Zudem besteht die Gefahr schwerer Beschädigungen des Geräts.
Stellen Sie das Gerät immer auf dem Fußboden oder auf einem für das Gewicht des
Geräts ausreichend widerstandsfähigen, ebenen, stabilen und tragfähigen Untergrund auf.

▪ Achten Sie darauf, dass keine Lüftungsöffnungen blockiert werden. Lassen Sie um das

Gerät herum ausreichend Platz frei.

Das Gerät darf nicht auf einem Bett, einem Sofa, einem Teppich oder auf ähnlichen

Unterlagen, zu nahe an Vorhängen/Gardinen/Wänden, in einem Bücherregal,
Einbauschrank oder ähnlichen Möbeln platziert werden, wo keine ausreichende Lüftung
vorhanden ist.

▪ Trennen Sie bei Gewitter oder bei längerer Nichtbenutzung des Geräts den Netzstecker

des Geräts von der Netzsteckdose.

▪ Lassen Sie Reparaturen ausschließlich von qualifiziertem Fachpersonal durchführen.

Eine Reparatur ist erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde,
wie z. B. eine Beschädigung des Netzkabels oder des Netzsteckers, oder wenn das
Gerät einer Flüssigkeit ausgesetzt wurde, Gegenstände auf das Gerät gefallen sind, das
Gerät Regenwasser oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß
funktioniert oder heruntergefallen ist.

▪ Ziehen Sie vor dem Reinigen des Geräts immer den Netzstecker aus der Steckdose.
▪ Das Gerät darf nicht mit Flüssigreinigern oder Reinigungssprays behandelt werden.

Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch.

▪ Verwenden Sie nur vom Hersteller genehmigtes Verbindungsmaterial und Zubehör.

2

Sicherheitshinweise zu Außenantennen

Warn- und Vorsichtshinweise

Wenn eine Außenantenne angeschlossen wird, sind folgende Vorsichtshinweise zu beachten:

▪ Außenantennen dürfen nicht an Standorten angebracht werden, wo sie mit

Starkstromleitungen oder anderen elektrischen Leitungen in Berührung kommen könnten.

▪ Bei der Anbringung einer Außenantennenanlage ist äußerst umsichtig vorzugehen, um die

Berührung von Stromleitungen zu vermeiden. Das Berühren von Stromleitungen ist
lebensgefährlich und muss unter allen Umständen verhindert werden.

Zuleitungsdraht der
Antenne

Erdklemmen

Blitzschutzsystem der
Antenne

DEUTSCH

Hauselektrikanlage

BEISPIEL FÜR DIE ERDUNG EINER AUSSENANTENNE

3

Erdungsleiter

Erdklemmen

Erdung der
Hauselektrikanlage

INHALT

Warn- und Vorsichtshinweise

Wichtige Sicherheitshinweise ...................................................................................... 1

Sicherheitshinweise zu Außenantennen ......................................................................3

Kapitel 1 Einführung in das LCD-TV-Gerät

Wichtige Funktionen .................................................................................................... 5

Verpackungsinhalt ....................................................................................................... 6

Einstellen des LCD-TV-Geräts.....................................................................................7

LCD-TV-Gerät .............................................................................................................. 9

Fernbedienung............................................................................................................11

Kapitel 2 Installieren des LCD-TV-Geräts

Anschließen an das Kabelfernsehen / Anschließen einer Antenne ...........................13

Anschließen eines audiovisuellen Geräts mit Composite-Anschluss ........................ 18

Anschließen eines audiovisuellen Geräts mit S-Video-Anschluss ............................. 19

Anschließen eines audiovisuellen Geräts mit Component-Anschluss (YPbPr) ......... 20

Anschließen eines audiovisuellen Geräts mit SCART-Anschluss ............................. 21

Anschließen eines audiovisuellen Geräts mit HDMI-Anschluss ................................ 22

Anschließen eines audiovisuellen Geräts mit DVI-Anschluss ...................................23

Anschließen eines PC ...............................................................................................24

Anschließen eines Audioempfängers oder eines Dolby Digital 5.1 Sound-Systems .25

Kapitel 3 VERWENDEN DER FUNKTIONEN

Bedienen des Menüs ..................................................................................................................................26

Anpassen der Bildeinstellungen .............................................................................................................29

Anpassen der AUDIO-Einstellungen .................................................................................................... 31

Anpassen der OSD SETUP-Einstellungen .......................................................................................32

Anpassen der TV-Einstellungen ........................................................................................................... 33

Anpassen der VGA-Einstellungen .......................................................................................................35

Fehlersuche ............................................................................................................. 36

Technische Daten ................................................................................................ 37

4

Kapitel 1 - Einführung in das LCD-TV-Gerät

Kapitel 1
Einführung in das LCD-TV-Gerät

Wichtige Funktionen

Verschiedene Audio-/Video-Anschlüsse für externe Geräte

▪ 1 Composite Video-Eingang
▪ 1 S-VIDEO-Anschluss
▪ 1 SCART-Eingang
▪ 1 Satz Video-Component-Eingänge
▪ 1 VGA-Anschluss
▪ 1 VGA LINE IN-Anschluss
▪ 1 HDMI-Eingang
▪ 1 Satz Audio (L/R)-Ausgänge für Composite C-VIDEO/S-VIDEO
▪ 1 SPDIF-Ausgang
▪ 1 Kopfhöreranschluss

High De nition Multimedia Interface (HDMI)

▪ High Defi nition Multimedia Interface (HDMI) ist eine kleine, benutzerfreundliche

Schnittstelle, die in einem einzigen Kabel bis zu 5 Gbit/s an kombinierten Video- und
Audiosignalen übertragen kann. Dieses System eliminiert die Kosten, Komplexität und
Verwirrung durch mehrere Kabel, die bei den meisten gegenwärtigen audiovisuellen
Systemen verwendet werden.

HDTV Component Video-Eingänge

▪ Bietet beste Bildqualität beim Anschluss von DVD-Player (480p) und digitaler Set-Top-

Box (HD1080i, 720p).

DEUTSCH

2D digitale Rauschunterdrückung

▪ Diese Funktion unterdrückt digital das Bildrauschen und liefert dadurch eine bessere
Bildqualität.

Filmmoduserkennung

▪ Diese Funktion erkennt automatisch vom Film abgeleitete Inhalte und stellt den

Interlacer-Frame entsprechend ein, um eine natürlichere und deutlichere Darstellung
der bewegenden Bilder zu erzielen.

5

Kapitel 1 - Einführung in das LCD-TV-Gerät

Verpackungsinhalt

Kontrollieren Sie, ob alle im Folgenden genannten Teile vorhanden sind.

 LCD-TV­ Gerät

 Videokabel

 Netzkabel

Der Netzkabeltyp kann je nach dem in
Ihrem Land verwendeten
Netzanschluss abweichen.

 Fernbedienung
2 AAA-Batterien

 Videokabel

 Audiokabel

 Kurzanleitung
 Garantiekarte

 Bedienungsanleitung

VOL. CH.

INPUT

S.MODE

SCALE

ENT

P.MODE

Sie benötigen nur diese Teile, um das LCD-TV-Gerät in der Grundkonfi guration
aufzustellen und zu nutzen.

Kontrollieren Sie, ob alle im Folgenden genannten Teile vorhanden sind. Sollten
irgendwelche Teile fehlen, bringen Sie dieses Produkt bitte an den Händler zurück, bei
dem Sie es gekauft haben, oder wenden Sie sich direkt an Polaroid.

6

Einstellen des LCD-TV-Geräts

Kapitel 1 - Einführung in das LCD-TV-Gerät

Installieren des TV-Standfußes

Beachten Sie beim Installieren des TV-Standfußes die folgenden Anweisungen:

 Öffnen Sie die Verpackung und überprüfen Sie, ob darin alle benötigten Teile

enthalten sind. Verpackungsinhalt:

Standfuß

LCD-TV-Gerät

 Bedecken Sie eine ebene, stabile Unterlage mit einem weichen Tuch. Stellen Sie das

LCD-TV-Gerät mit der Vorderseite nach unten auf das Tuch. Befestigen Sie den
Standfuß wie dargestellt an der Unterseite des LCD-TV-Geräts:

 Drücken Sie den Standfuß dann in den entsprechenden Anschluss am LCD-TV-Gerät.

DEUTSCH

Per rimuovere il supporto del televisore LCD per il montaggio a muro:Assicurarsi che la base del supporto
sia stata rimossa. Per il montaggio a muro occorre staccare il supporto fi ssato sul retro del televisore.
Rimuovere la vite all’interno del supporto utilizzando un cacciavite Phillips. A questo punto far scivolare fuori
il supporto dall’asta fi ssata al televisore.Per fi ssare il televisore LCD al muro occorre utilizzare una staff a
di sostegno 100x100 VESA.

7

Kapitel 1 - Einführung in das LCD-TV-Gerät

Einstellen des TV-Geräts

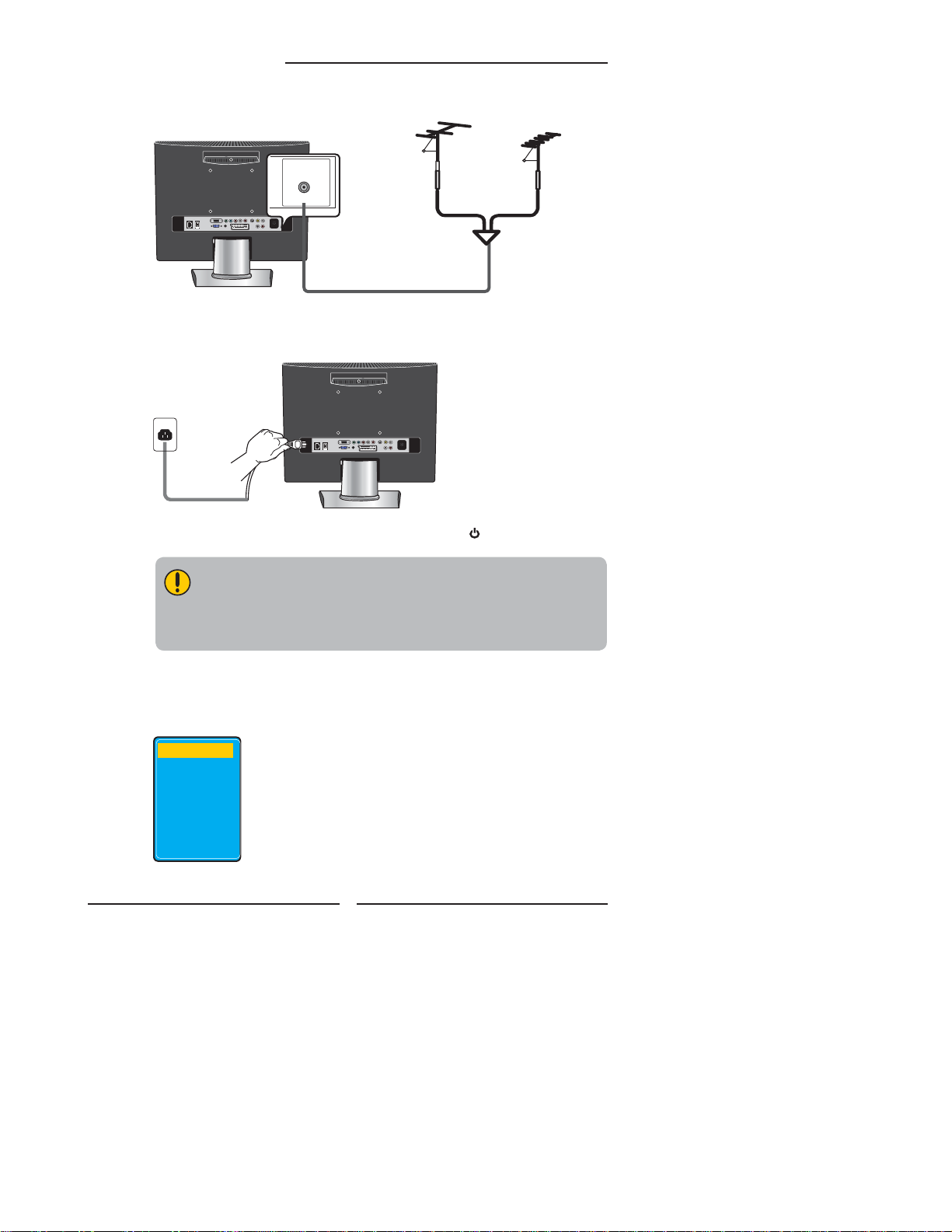

 Verbinden Sie das VHF/UHF-Signal über das mitgelieferte Antennenkabel mit dem ANT.-

Anschluss des LCD-TV-Geräts (siehe Seite 15-18).

 Schließen Sie das Netzkabel an der Rückseite des Fernsehgeräts an und stecken Sie den

Netzstecker in eine Netzsteckdose.

 Legen Sie die beiden mitgelieferten Batterien in die Fernbedienung ein.

Schritt 1 Schieben Sie zum Öffnen des

Schritt 2 Legen Sie zwei Batterien des

Batteriefachs den Deckel auf der
Rückseite der Fernbedienung nach
oben.

Typs AAA ein. Achten Sie auf
die korrekte Polung der
Batterien im Batteriefach
(siehe Aufschrift (+) und ( - )).
Schieben Sie den Deckel
wieder zurück.

Verwenden Sie für die Fernbedienung keine ätzenden Reiniger (wie z. B.
Porzellan-, Edelstahl-, Toiletten- oder Ofenreiniger usw.), damit diese nicht
beschädigt wird.

 Schließen Sie ein weiteres externes AV-Gerät an (siehe Seite 18-25).

8

LCD-TV-Gerät

Kapitel 1 - Einführung in das LCD-TV-Gerät

Frontansicht, Seitenansicht links und Bedienungselemente

Frontansicht

IR

Infrarot-Empfänger

LED

Die LED-Leuchte zeigt an, dass das
LCD-TV-Gerät eingeschaltet ist.

VOLUME/LAUTSTÄRKE

+-

Lautstärkeregelung. Im Modus OSD die
Hauptmenüoption auswählen und Werte

VOL.+

bei der ausgewählten Optionen ändern.

Linke SeitenansichtRechte Seitenansicht

KOPFHÖRER

Anschluss für externen
Kopfhörer (autom. Abschaltung
der Lautsprecher)

DEUTSCH

VOL.-

CH.

CH.

MENU

INPUT

CHANNEL/KANAL▲▼

Kanäle aufsteigend / absteigend
durchsuchen. Im Modus OSD die
Untermenüoption auswählen.

MENU/MENÜ

Taste zum Anzeigen der Bildschirman­zeige (OSD) drücken, zum Ausblenden
erneut drücken

INPUT/EINGANG

Eingangssignalquelle auswählen

LCD-TV-Gerät einschalten und in Standby­Modus schalten

9

Kapitel 1 - Einführung in das LCD-TV-Gerät

Rückansicht und Anschlüsse

VHF/UHF IN / VHF/UHF-EING.

Zum Anschluss des RF-Eingangs der VHF/UHF-Antenne oder des
Kabels für den Empfang von Standard Defi nition T elevision (SDTV).

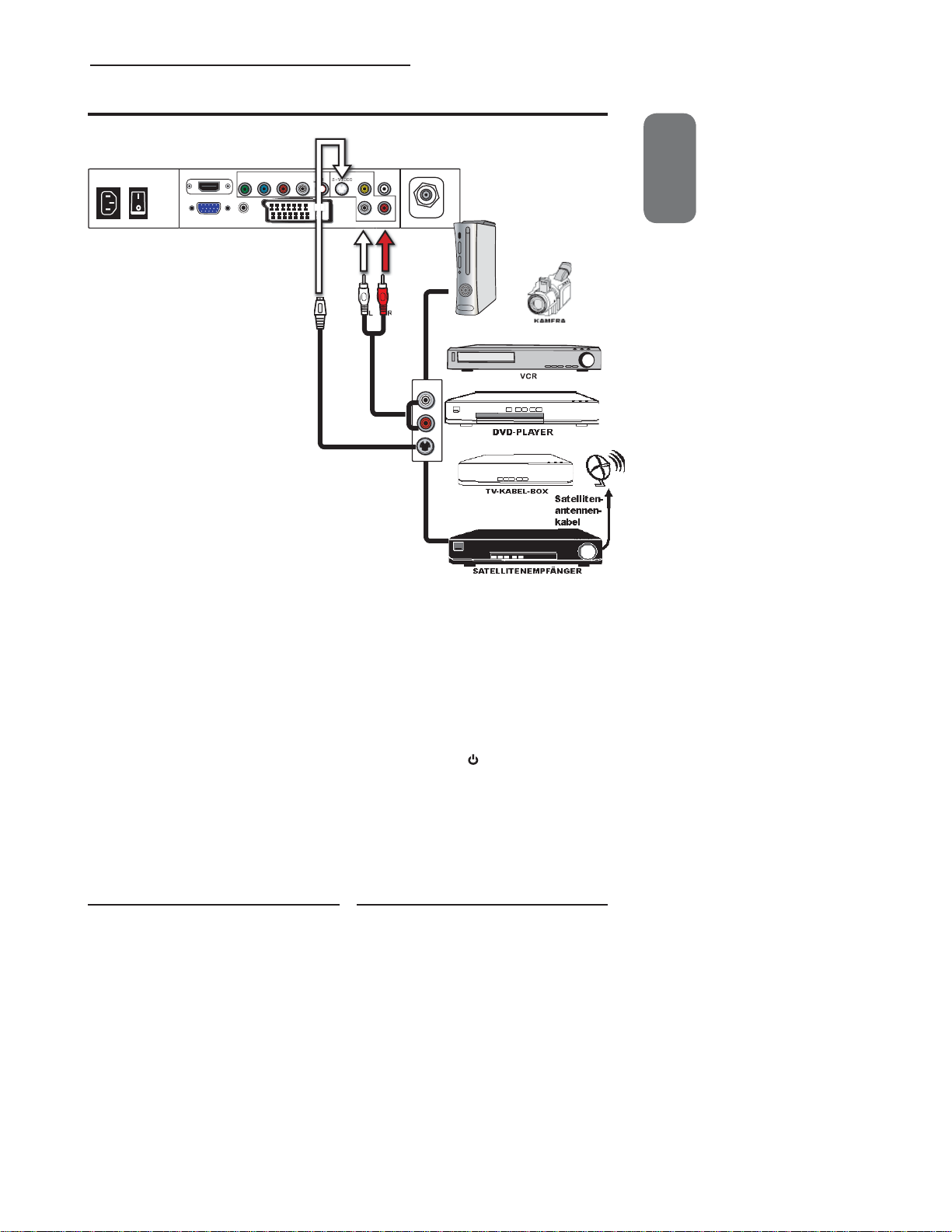

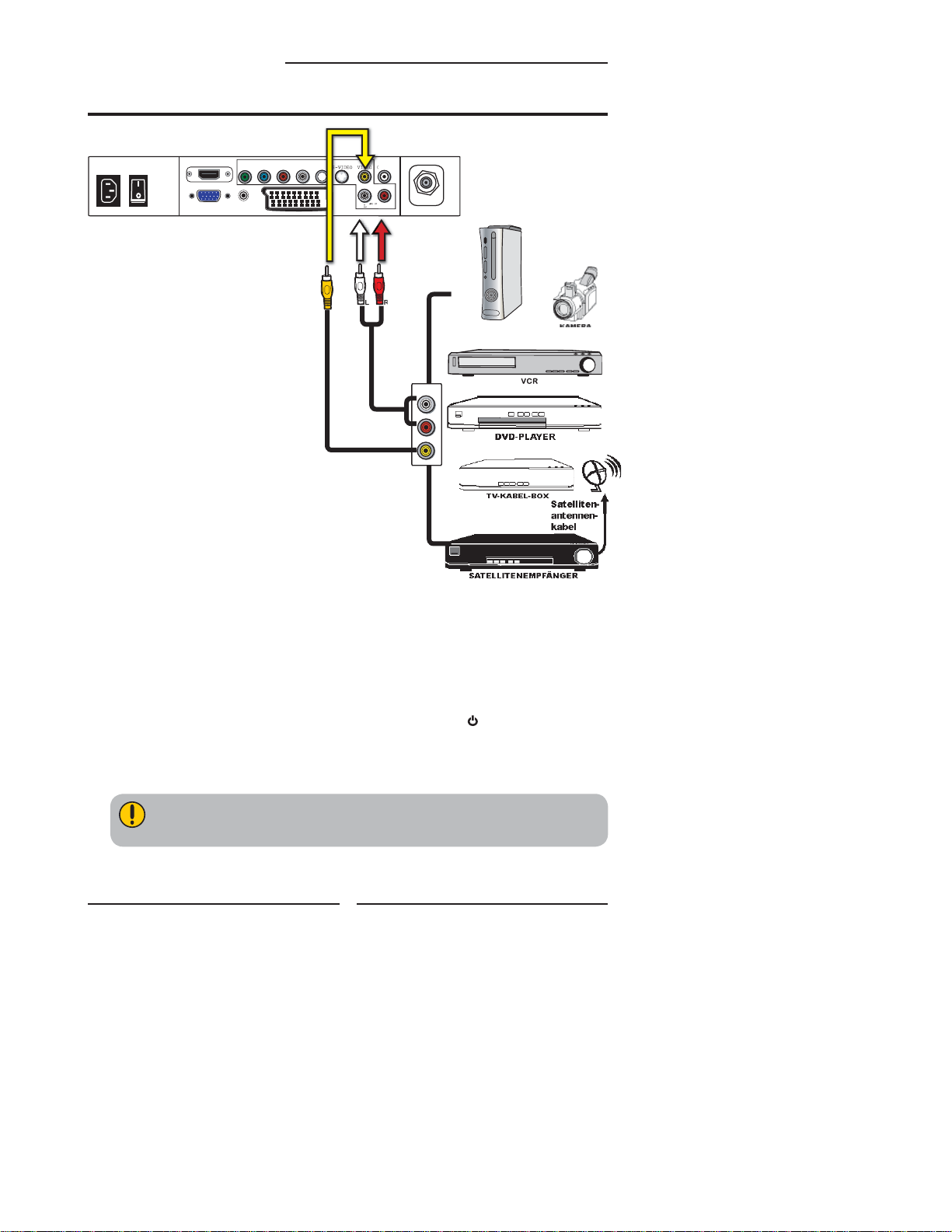

S-VIDEO/VIDEO/AUDIO(L/R) IN

Zur Verbindung mit den S-Video/Composite VIDEO- und AUDIO(L/R)­Ausgangsanschlüssen auf externen Videogeräten. (S-VIDEO und Video
verfügen über einen gängigen Audioeingang.)

YPbPr IN

Anschluss für DVD-Player, digitale Set-Top-Box oder
andere audiovisuelle Geräte mit Component-Video­und -Audio-Ausgängen (YPbPr).

HDMI

YPbPr

LR

AUD IO IN

VIDEOS-VIDEO

COAXIAL

AUD IO IN

PC/VGA IN

PC AUDIO IN

AC IN / STROMNETZ

Anschluss des
Netzkabels

EIN-/AUS-SCHALTER

LCD-TV-Gerät ein- und ausschalten.

VGA IN/ VGA LINE IN

Anschluss für PC oder andere
audiovisuelle Geräte mit VGA- und
AUDIO-Ausgängen.

HDMI IN

Verbindet alle digitalen AV-Geräte mit dem HDMI-Anschluss. HDMI unter­stützt optimiertes High-Defi nition-Video und digitales Zwei-Kanal-Audio.

SCART IN / SCART-EING.

Zum Anschluss externer Geräte mit Scart-Anschluss. Dieser Scart-Eingang
ermöglicht das Anzeigen von Video/Audio In+RGB+Video/Audio Out von einem
externen Gerät auf Ihrem Fernseher.

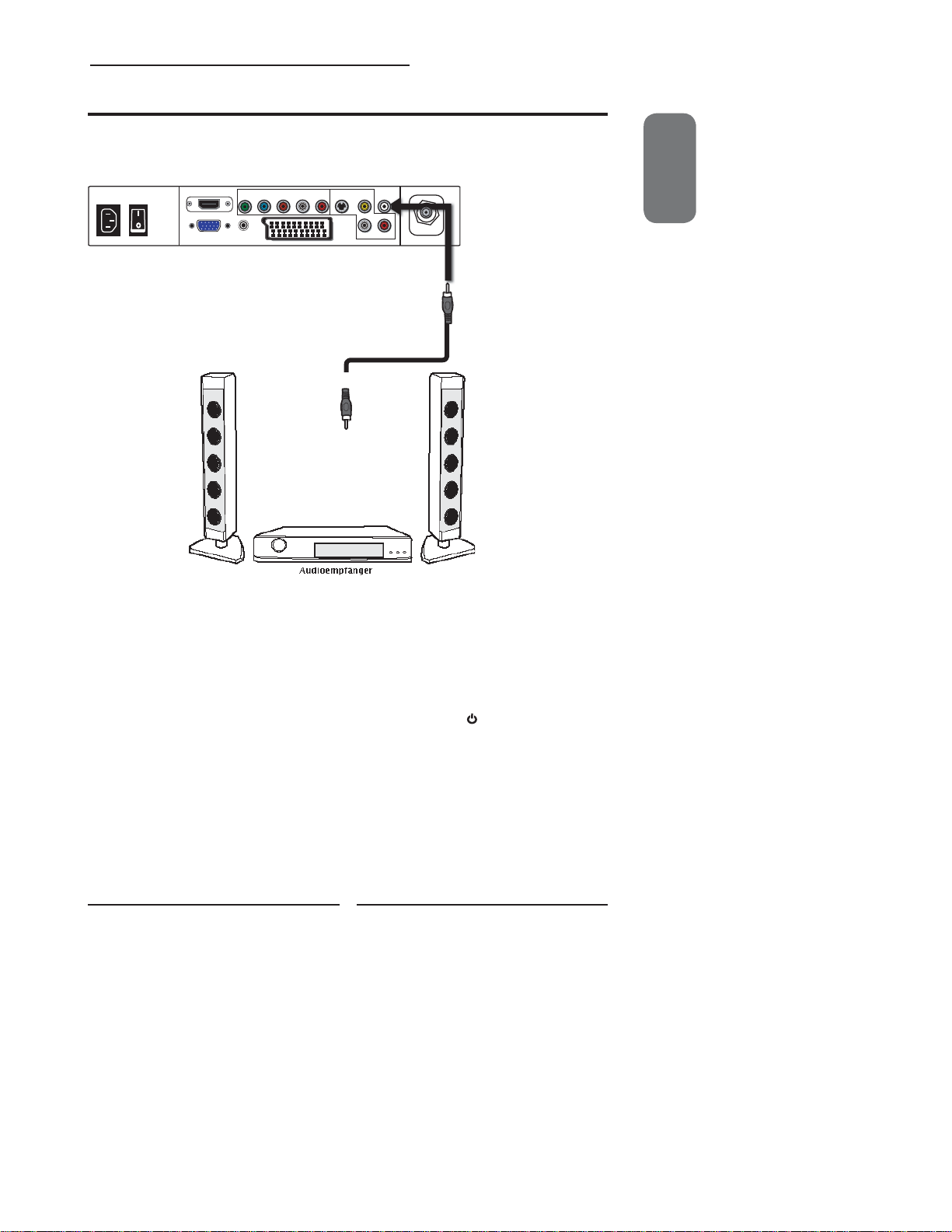

SPDIF OUT

An den Audioanschluss auf dem digitalen/standardmäßigen 5.1 Audiosystem anschließen.

SCAR T

LR

VHF/UHF IN

10
