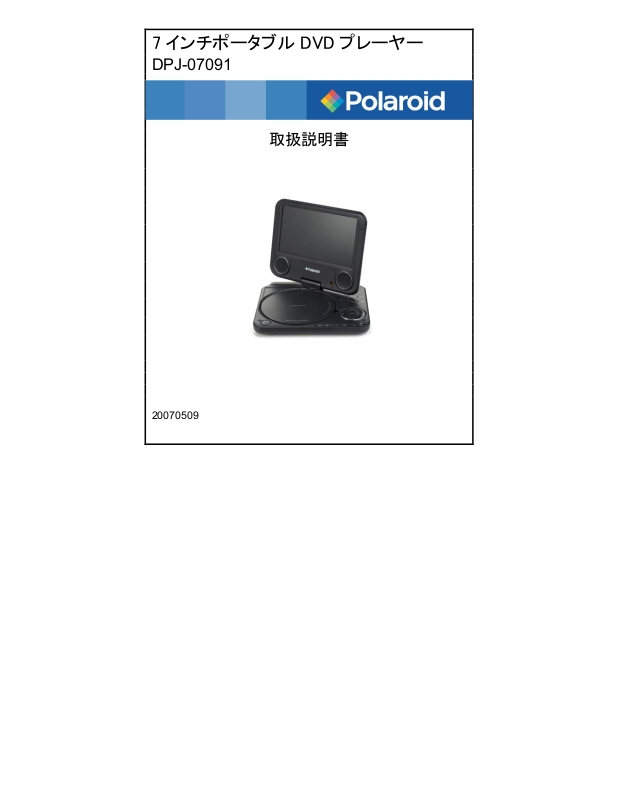

7インチポータブルDVDプレーヤー
DPJ-07091
取扱説明書
20070509
ご使用の前に、この「安全上のご注意」と「取扱説明書」をよくお読みの上、正しくお使いくださ
い。
ここに示した注意事項は、製品を安全に正しくお使いいただき、あなたや他の人々への危害や損害
を未然に防止するためのものです。また注意事項は、危害や損害の大きさと切迫の程度を明示する
ために、誤った取扱いをすると生じることが想定される内容を、「警告」「注意」の二つに区分し
ています。いずれも安全に関する重要な内容ですので、必ずお守りください。表示内容を無視して
誤った使い方をしたときに生じる危険や損害の程度を、次の表示で区分し、説明しています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
このような絵表示は、してはいけない「禁止」内容です。
このような絵表示は、必ず実行していただく「強制・指示内容です。
この表示欄は、「死亡または重傷などを負う可能性が想定
される」内容です。
この表示欄は、「傷害を負う可能性または物的損害のみが
発生する可能性が想定される」内容です。
安全上のご注意
警 告
電源コードが損傷したり電源プラグが発熱したりしたときは、すぐに電源を切り、プラグの冷えたこと
を確認してコンセントから抜いてください。コードを抜くときはプラグを持ちながら行ってください。
煙が出ていたり、変なにおいがするときは、ただちに電源プラグをコンセントから抜いてください。そ
のまま使用すると、火災・感電の原因になります。
雷が鳴り出したときは、本機に触れないで下さい。誘導落雷により感電することがあります。
本機の上に金属類、花瓶やコップなど水の入った容器をのせないでください。火災・感電の原因と
なります。
加湿器や、ストーブなどの放熱器具、また水を使う場所のそばなどには置かないで下さい。火災・
感電の原因とります。
本機を落としたとき、また落下物などで本機キャビネットを破損したときは、すぐに電源を切り、電源
プラグをコンセントから抜き出してください。
本機やACアダプターの内部に金属類や燃えやすいものなどを差し込んだりしないでください。
運転者が運転中に視聴することは違法です。安全のため停車して操作・視聴してください。お子様
がシートベルトをはずして本機を操作するのも危険です。いつも搭乗者の安全を第一にして本機の
視聴をお楽しみください。
1
安全上のご注意
電源コードを延長したり、無理に曲げたり、ねじったり、束ねたり、引っ張ったり、重いものを載せた
りしないでください。火災や感電の原因になります。
テーブルクロスをかけたり、じゅうたんや布団の上に置いたり、押入れや本箱などの風通しの悪い
ところに置かないでください。
下記の場合は、電源を切り電源プラグを抜いてからお買上げの販売店に修理を依頼してください。
ご自身での修理は危険ですので、絶対になさらないでください。
■電源コードや電源プラグが破損した ■液や煙、音、または異臭がでる
■落としたりして機器が破損した ■機器の中にものが入った
■機器を雨や湿気にさらした ■トラブルシューティングで対応できない
ひび割れ、変形、または接着剤などで補修したディスクは使用しないでください。ディスクは本機内
で高速回転しますので、飛散してけがや故障の原因となります。
本機はレーザーダイオードを内蔵しており、レーザークラス-1として分類されています。通常の使
用では何の危害もありませんが、ケース本体を開けたり、ケース内部に反射物体を入れたり、また
内部構造が破壊されたりすると、レーザー光線が外部に放射されることがあります。このレーザー
光線に直接触れたり、またのぞいたりしますと目や皮膚に障害を引き起こす原因となります。
本機やACアダプターのケース内部は絶対に開けないでください。
警 告
注 意
ACアダプターはプラグを持って抜いてください。
付属のACアダプターの一方を本機のDC‐INに差し込み、電源プラグをコンセントに差し込みます。
長時間ご使用にならないときは、電源プラグを抜いてください。
旅行などで長時間ご使用にならないときは、安全のため電源コードをコンセントから抜いてくださ
い。万一故障したとき、火災の原因となります。
ぐらつく台の上や傾いたところなど、不安定な場所や振動のある場所に置かないで下さい。
移動するときは、電源プラグ、外部との接続をはずしてください。
お手入れの際は安全のため、電源プラグをコンセントから抜いてください。
2
付属品
アイテム 品 称 数 量
リモコン
AC アダプター
バッテリーパック
カーバッテリーアダプター
AV ケーブル
取扱説明書
注意
付属品や部品の仕様、数量は予告なしに変更される場合があります。
3
1
1
1
1
1
1
安全上のご注意
付属品
目次
各部の名称と説明
回転スクリーンの説明
リモコンの操作
外部機器との接続
電源について
バッテリーパックについて
再生できるディスク
基本操作の説明
設定メニューの説明
機能特長
トラブルシューティング
仕様
アフターサービス
目 次
DVD ディスクの再生
CD ディスクの再生
ピクチャーCD の再生
DivX ディスクの再生
…………………………………………….1
………………………………………….…3
………………………………………….…4
………………………………………..…...5
………………………………………….....8
………………………………………….... 9
……………………………………..……..12
…………………………………..………..14
………………………………………..…..15
………………………………………..…..18
……………………………………..……..19
…………………………………………....20
…………………………………………....23
…………………………………….…….. 25
…………………………………………... 27
……………………………………………29
……………………………………….…...36
…………………………………………... 37
…………………………………………... 39
…………………………………………... 40
4
(前面)
1. LCD スクリーン
2. スピーカー
3. リモコンセンサー
4. DVD ボタン
DVD モードに切り替わります。
各部の名称と説明
5
各部の名称と説明
5. AV ボタン
AV 接続モードに切り替わります。
6. タイトルボタン
ディスクにあるタイトルメニューを呼び出します。
7. メニューボタン
DVD ディスクのメニュー画面を呼び出したり、終了します。
8. セットアップボタン
システムの設定画面を呼び出したり、終了します。
9. LCD モードボタン
明るさ、コントラスト、カラーバランスを調整します。長押し(2~3 秒くらい)するとアスペ
クト比(16:9/4:3)や画面の上下を切り替えます。
10. 方向ボタン(▲▼◄► )
項目を選択します。
( ボタン): 再生時にこのボタンを押すと、早送り再生します。
( ボタン): 再生時にこのボタンを押すと、早戻し再生します。
11. ENT ボタン
選択した項目を確定します。
12. 電源 ON/OFF ボタン
電源のオン/オフをします。
13. 再生(►)ボタン
ディスクを再生します。
14. 停止( )ボタン
再生を停止します。そのときに再生ボタンを押すと、停止した場所から再生を再開しま
す。
15. 一時停止( )ボタン
再生を一時停止します。もう一度押すと、再生を再開します。
16. ボタン
次のリスト/トラック/チャプターに移動します。
17. ボタン
前のリスト/トラック/チャプターに移動します。
18. 充電表示
充電中は赤色が表示され、充電が終了すると緑色に変わります。
19. OPEN スイッチ
ディスクトレーカバーが開きます。
20. ディスクトレーカバー
ディスクを挿入したら静かにこのカバーを閉めてください
。
6
各部の名称と説明
右側面
1. 音量調整ダイヤル
2. ヘッドホン出力ジャック
3. オーディオ入力/出力ジャック
他の機器との接続時に使う音声用入出力ジャックです。
4. ビデオ入力/出力ジャック
他の機器との接続時に使う映像用入出力ジャックです。
5. DC 9.5V/12V 入力ジャック
底面
1. バッテリーコネクション
付属のバッテリーを接続します。
注意: この部分をさわらないでください。
7
回転 LCD スクリーン
本機の特徴として画面を 180 度回転させて視聴することができます。下記がその回転方法で
す。
1. 左図のようにスクリーンを垂直な状態に
開きます。(ポジション A)
ポジション A
ポジション B
ポジション C
ポジション D
2. 時計回りにスクリーンを水平に回転させ
ると最大 180 度になる箇所でカチッと音
が鳴ります(ポジション C)。元の位置(ポ
ジション A)に戻すときは反時計回りでそ
のまま起点のカチッと音が鳴るところま
で戻します。
3. 水平に 180 度回転するどの位置でも、
垂直にも最大 180 度スクリーンを動かす
ことが出来ます。
4. 左図(ポジション D)は 180 度水平に回
転した後、更に 90 度垂直(手前側に)倒
した状態で、画面は上向きになっていま
す。
8
各ボタンの説明
1. 電源ボタン
電源のオン/オフをします
2. 情報ボタン
再生中、ディスク情報の詳細を表示、非表示できます。
3. タイトルボタン
ディスクに収録されたタイトルメ
ニューが表示されます。
※タイトルが収録されたディスク
に限ります。
4. 方向 (▲▼◄►)ボタン
項目を選択します。
5. 決定ボタン
選択したアイテムを確定します
6. セットアップボタン
本機の設定メニューの呼び出し、
終了をします。
7. 数字(0-9)ボタン
お好みの番号を押して選択でき
ます。
8. ボタン
前のチャプター/トラックへスキッ
プします。
9. ボタン
次のチャプター/トラックへスキッ
プします。
10. 字幕ボタン
再生中にお好みの字幕言語を
選択できます。マルチ言語対応
のディスクに限られます。
11. アングルボタン
色々な撮影角度からの画像を見られます。マルチアングル対応のディスクに限られます。
12. A-B リピートボタン
A、B 地点の設定とその区間のリピート再生をします。もう一度押すと設定を解除します。
13. ズームボタン
ズーム再生します。
14. リピートボタン
チャプター/タイトル/トラック/ディスク全体をリピート再生します。
リモコンの操作方法
9
リモコンの操作方法
15. メニューボタン
DVD ディスクのメニューを呼び出し、終了をします。
16. 一時停止ボタン
再生を一時停止します。再生ボタン
を押すとつづきから再生に戻ります。
17. 停止ボタン
再生を停止します。再生ボタンを押
すと通常の再生に戻ります。
18. 再生ボタン
ディスクを再生します。
19. サーチボタン
お好みの時間/トラック/タイトルなど
を検索することができます。
20. +10 ボタン
10 以上の数字はまずこのボタンを
押してから次の数字を押します。21
ならこのボタンを 2 回押して 1 を、
35 ならこのボタンを 3 回押して 5 を
押します。
21. ボタン
早送りスピード切替ができます。
22. ボタン
早戻しスピード切替ができます。
23. スロー再生ボタン
スロー再生できます。
24. 音声ボタン
お好みの音声言語が選択できます。
※マルチ音声言語対応ディスクに
限られます。
10
リモコンの操作方法
リモコン電池の装填方法
下記に従ってリモコンの電池を装填してください。
1. リモコンの背面にある電池ケースを取り外します。
2. 電池をケースに入れます。
3. そのケースをリモコンに挿入します。
電池の種類: CR2025 3V
電池寿命の目安: 通常使用で約 1 年間です。
リモコンを使う
本機のリモコン対応範囲は距離 5 メートル以内、角度 60 度(下図参照)です。またリモコンとリ
モコンセンサーの間に物を置かないようにしてください。
¾ 不適切なご使用は、過熱、破裂、発火の原因
となり、けがや火災の原因となる恐れがあり
ます。またバッテリーの液漏れはリモコンをい
ためる原因となります。
¾ 直射日光のあたる場所に置かないでくださ
い。
¾ 充電、分解、変形したり、電池を熱したりしな
いでください。
¾ 電池を火や水の中に入れないでください。
¾ 電池がなくなったら、すみやかに新しい電池
と交換してください。
¾ 長時間ご使用にならない時は、電池を抜いて
保管してください。
11
外部機器との接続
z 外部機器と接続してから、電源コードのプラグを AC コンセントに差し込んでください。
z 音声、映像のコードを、コードの色に従って接続してください。
テレビとの接続
付属のケーブルを使い、下図に従ってケーブルを接続してください。
アンプとの接続
付属のケーブルを使い、下図に従ってケーブルを接続してください。
12
外部機器との接続
その他の外部機器との接続
付属の接続コードをご使用頂くことで、他の DVD プレーヤーやビデオデッキで再生した映像
を、本機で視聴することができます。付属のケーブルを使い、下図に従ってケーブルを接続し
てください。その後、AV ボタンを押して、AV 入/出力モードに切り替えてください。
注意: 外部機器と接続しているときに、DVD ディスクを再生すると、スピーカーからノイズが出
ることがあります。その場合は、オーディオケーブルをジャックから抜いてください。
ヘッドホンの使い方
図のように本機右側のヘッドホンジャックにヘッドホンコネクターを差し込みます。
※ヘッドホン使用時、自動的に本体スピーカーはオフになります。
注意: 過度の音量でお聞きになると、聴覚を損傷する恐れがあります。ヘッドホンを接続して
お楽しみになるときは、はじめに音量を下げてから接続し、徐々に音量を上げるようにしてくだ
さい。
13
AC アダプターの使い方
AC アダプターは本体の作動およびバッテリーを充電する為に使用します。
付属の AC アダプターを本機右側の
DC9.5V/12V IN ジャックに接続したのち、家
庭用交流 100V のコンセントにプラグを接続
します。
ご注意!
1. AC アダプターは、付属のもの以外は使用しないでください。
2. AC アダプターは、本製品以外には使用しないでください。
電源について
カーバッテリーアダプターの使い方
カーバッテリーアダプターは本体の作動およびバッテリーを充電する為に使用します。
まず付属のカーバッテリーアダプターを本
機右側の DC9.5/12V IN ジャックに接続し
ます。その後にシガーライターソケットに接
続します。
ご注意
¾ 運転中は操作しないでください。
¾ 見るために適当な場所に設置してください。
¾ 本機の電源をカーバッテリーアダプターから供給する場合は、バッテリーパックをはずし
てご使用ください。
¾ エンジン始動後、本機を接続してください。
14
バッテリーパックについて
バッテリーパック使用上の注意
本機は、リチウムイオンバッテリーを使用しています。バッテリーパックは本
体後部に取り付けます。ご使用前にフル充電してください。充電時間は約 3
~3.5 時間で通常使用で約 3 時間連続再生ができます。バッテリーを長時
間使用されないときは、フル充電して保管してください。
¾ 新しいバッテリーは必ず最初にフル充電してください。
¾ バッテリーの使用・充電は周囲の気温が 5℃~40℃の範囲で行ってください。
¾ 決して水の中や火の中に入れないでください。
¾ 直射日光、暖房機、車中などの高温な場所は避けてください。
¾ 高温、低温、高湿な場所を避け、通風・換気のいい場所に保管してください。
¾ ベッドやソファーの上、また換気の悪い場所には置かないでください。
¾ バッテリーを分解しないでください。
¾ フル充電してからバッテリーを取りはずしてください。
¾ 充電中バッテリー電源表示は赤色でフル充電になると緑色になります。
¾ 使わないときはバッテリーパックを取りはずしてください。
¾ バッテリーの残量が少なくなると、画面表示されます。表示後、何分か経過すると、自動
的に電源が切れます。
注意:8 時間以上の充電は、バッテリーの寿命を短縮させるおそれがあります。
15
バッテリーパックについて
バッテリーパックの取り付け方
1. 片手で本体を固定し、バッテリーパックのフックを本体側の取り付け
穴に合わせ、「カチッ」となるまで矢印の方向にスライドさせます。
2. 正確に取り付けられているか、よくご確認ください。
バッテリーパックの充電
バッテリーパックの充電は本機を通じて、AC アダプターを使って行います。
1. 上記の要領でバッテリーパックを本機に取り付けます。
2. AC アダプターを本体右側の DC9.5V/12V IN ジャックに接続し、家庭用交流 100V のコン
セントにプラグを接続します。
16
バッテリーパックについて
バッテリーパックの取り外し方
本機を長時間使わないときは、バッテリーパックをフル充電し、それから取
り外してください。本機は使用中でなくても電力は消費されています。付け
たままではバッテリー切れを起こします。取り外すときには、必ず電源が切
られていることをご確認ください。
バッテリーパック底面にあるつまみ(①)を押しながらバッテリーパックを(②)の方向にスライド
させて取り外します。
取り外したバッテリーパックは安全な場所に保管してください。
17
再生できるディスク
再生できるディスクについて
ディスク盤の
大きさ
12cm
8cm
12cm 74 分
8cm 20 分
12cm
ディスクの種類
DVD
CD
JPEG 12cm
DivX
-いくつかの DVD ディスクにはディスク製作会社によって指定された特別の操作方法があるものがござい
ます。ディスクの取扱説明書を確認してください。
-使用するディスクがファイナライズされていないときや録画したレコーダーの記録特性、ディスクの傷、汚
れ、結露やピックアップレンズの汚れなどにより、再生できない場合があります。
再生時間
133 分 (SS-SL)
242 分 (SS-DL)
266 分 (DS-SL)
484 分 (DS-DL)
41 分 (SS-SL)
75 分 (SS-DL)
82 分 (DS-SL)
150 分 (DS-DL)
ディスク使用上の注意
ディスクの取り扱い方
再生面(虹色に光っている面)に触れないよう、図のようにディスクの端を持ってくだ
さい。
ディスクのお手入れの仕方
指紋やホコリによるディスクの汚れは、音質や画質低下の原因となります。柔ら
かい布でディスクを拭き取ってください。また汚れがひどいときは十分薄めた食器
洗剤液を柔らかい布につけ、ディスクを拭き、最後に乾いた柔らかい布で水気
を拭き取ってください。
円を描くように拭くと、表面を傷つけ、映像の乱れや雑音の発生の原因となります。
ディスクの中心から外側に向けて、やさしく拭き取るようにしましょう。
18
本機を最初にご使用の時は、取扱説明書をよく読んでからお使いください。
ご注意:品質の良くないディスクをご使用になると、再生用レンズを傷つける恐れがありますの
で、ご使用にならないでください。
基本操作の説明
再生するまえに
1. AC アダプターを接続してください。
2. 電源スイッチをオンにします。
3. OPEN スイッチを押して、ディスクカバーを開きます。ディスクの印刷面を上にして、ディス
クを挿入します。挿入したらディスクカバーのクローズの部分を押して、ディスクカバーを
閉じてください。
4. 自動的にディスクのサーチを始めて、再生がはじまります。
5. 本機右側にある音量調整ダイヤルを使って、お好みの音量に調節してください。
6. 本機のご使用を終了する場合は、再生を終了したのち、電源スイッチをオフにしてくださ
基本操作の説明
い。
LCD モード
ボタン
画質調整ボタンを押すと、明るさ、コントラスト、カラーバ
ランスが調整できます。調整したいモードを選択し、方向
(
)ボタンで調節してください。また長押し(2~3 秒く
らい)するとアスペクト比(16:9/4:3)や画面の上下が切
り替わります。
19
基本操作の説明
DVD ディスクの再生
ディスクを挿入すると、ディスクのメニュー画面が表示されます。方向 (▲▼◄► ) ボタン
で項目を選択したのち、決定/ENT ボタンを押して確定してください。
各ボタンの説明
一時停止/
ボタン
停止/
ボタン
ボタン
ボタン
一時停止/ ボタンを押すと再生を一時停止します。
再生ボタンか決定ボタンを押すと再生画面に戻ります。
再生中に停止/ ボタンを押すと再生を停止します。再生ボ
タンか決定ボタンを押すと停止したシーンから再生がはじま
ります。停止/ ボタンを 2 度押すと完全に停止し、その後に
再生ボタンを押すとディスクの最初から再生をはじめます。
ボタンを押すと前のチャプターに移動します。
ボタンを押すと次のチャプターに移動します。
ボタンを長押し(2~3 秒くらい)すると再生速度(早送
り/早戻し)を変えられます。(2倍, 4倍, 8倍, 16倍, 32倍,
標準)高速再生中に ENT/決定ボタンを押すと通常の速度の
戻ります。
20
DVD ディスクの再生(つづき)
スローボタン
ズームボタン
A-B ボタン
メニューボタン
タイトル
ボタン
スローボタンを押すとスロー送り再生が出来ます。(1/2 1/4 -1/8 - 1/16)
スロー再生中に再生ボタンを押すと、通常再生に戻ります。
DVD ディスクを再生中にズームボタンを押すと、押すたびにズー
ム倍率が変わります。2X →3X →4X →1/2 →1/3 →1/4 と
表示され、もう一度押すとノーマルに戻ります。
お好みの区間を繰り返し再生することができます。リモコンの
A-B リピートボタンを区間の始まりで一度押すと A-B セット
A のマークが表示され、区間の終わりでもう一度押すと A-B
セット B のマークが表示され、区間が設定されます。同時に
A から B の再生がはじまります。更にもう一度 A-B ボタンを
押すとこのリピートは解除され、通常の再生に戻ります。
再生中にメニューボタンを押すとルートメニューが表示されま
す。方向ボタンか数字ボタンでお好みのメニューを選択する
ことができます。
通常、市販のディスクはいくつかのタイトル/チャプターに区
切られています。再生中にタイトルボタンを押すと、画面にタ
イトルメニューが表示されます。方向ボタンか数字ボタンを押
してタイトル/チャプターを選びます。決定/ENT ボタンを押す
と再生がはじまります。
基本操作の説明
21
基本操作の説明
DVD ディスクの再生(つづき)
リピートボタン
情報ボタン
サーチボタン
音声ボタン
字幕ボタン
アングルボタン
タイトル/チャプターを繰り返し再生します。リモコンのリピート
ボタンを押すと画面に順次チャプター、タイトル、オールと表
示されます。
ディスク再生中にディスク情報を表示、非表示します。
再生中、サーチボタンを押すと、お好みのタイトル、チャプタ
ー、時間を指定して、再生することができます。メニュー内の
項目を方向( ) ボタンで選択し、決定/ENT ボタンで確
定します。つぎに数字ボタンか方向( ) ボタンでお好み
の場所を指定して、決定/ENT ボタンで確定してください。
もう一度サーチボタンを押すと、検索を終了します。
音声言語を選択できます。
※音声言語設定できるディスク再生時に限ります。
ディスクに収録された字幕言語を選択できます。
こ
マルチアングルで撮影された映像は、自由にカメラアングル
を変えられ、見たい角度から見ることができます。
再生中にリモコンのアングルボタンを押すと再生画面のカメ
ラアングルが変わります。
※この機能はマルチアングルで撮影された映像のディスクに
限られます。
22
基本操作の説明
CD ディスクの再生
初期設定では、CD ディスクを挿入すると、すべてのトラックを再生する設定になっていま
す。
各ボタンの説明
一時停止
/ ボタン
停止/ ボタン
ボタン
ボタン
一時停止/ ボタンを押すと、再生を一時停止します。再
生ボタンを押すと再生に戻ります。
再生中に停止/ ボタンを押すと再生を停止します。再生
ボタンか決定ボタンを押すと停止した場所から再生がは
じまります。停止/ ボタンを 2 度押すと完全に停止し、そ
の後に再生ボタンを押すとディスクの最初から再生をはじ
めます。
ボタンを押すと前のチャプターに移動します。
ボタンを押すと次のチャプターに移動します。
ボタンを長押し(2~3 秒くらい)すると再生速度(早送り/
早戻し)を変えられます。(それぞれ 5 段階)高速再生中に再
生ボタンを押すと通常の速度の戻ります。
23
基本操作の説明
CD ディスクの再生
サーチボタン
リピートボタン
情報ボタン
音声ボタン
再生中、サーチボタンを押すと、お好みの時間や、トラック時
間、トラックを指定して再生することができます。各々のメニュ
ー内で数字ボタンか+10 ボタンを押すと指定した場所へスキ
ップします。
トラック、ディスク全体のリピート設定とリピート解除をおこな
います。
ディスク再生中にディスク情報を表示、非表示します。
音声ボタンを押すとモノラル左 モノラル右 ミックスモノラル ステレオが選択できます。
24
基本操作の説明
ピクチャーCD の再生
ピクチャーCD を挿入するとルートフォルダーが表示されます。方向(▲▼ )ボタンを押
し、お好みのフォルダーを選び、決定/ENT ボタンで確定します。もう一度、方向
(▲▼ )ボタンを押してお好みのファイルを選び、再生ボタンを押すと再生がはじまりま
す。
ボタンを押すと前のフォルダーやディレクトリに戻ります。
各ボタンの説明
一時停止/
ボタン
停止/
ボタン
ボタン
ズームボタン
メニューボタン
リピートボタン
一時停止/ ボタンを押すと再生を一時停止します。再生ボ
タンを押すと再生画面に戻ります。
停止/ ボタンを押すと画像一覧が表示されます。方向ボタ
ンで画像を選択し、決定/ENT ボタンを押すとそのファイルを
再生します。
ボタンを押すとその前/その次の画像に移動し
ます。
再生中ズームボタンを押したあと、 ボタンを押すと、画像
を拡大します。(125%-150%-200%) ボタンを押すと、
画像を縮小表示します。(75%-50%)
再生中メニューボタンを押すと、フォルダーモードになりま
す。再生ボタンか決定/ENT ボタンを押すと、通常の再生に
戻ります。
リピートボタンを押すと、様々なリピート再生を選択できま
す。( シャッフル ランダム シングル再生 シングル
リピート オール リピート リピート オフ)
25
基本操作の説明
ピクチャーCD の再生(つづき)
サーチボタン
画像を再生中に、方向( )ボタンを使って、画像を回転させることができます。
ボタンを押すと時計回りで写真を回転させることができます。
ボタンを押すと反時計回りで写真を回転させることができます。
サーチボタンを押すと、お好みのファイルを選択できます。数
字ボタンを使って、お好みのファイルを ENT ボタンで選択し
てください。フォルダーモードで選択する場合は、お好みのフ
ァイル番号を数字ボタンを使って直接入力します。
画像の回転
26
基本操作の説明
DivX の再生
再生する前に
DivX とは圧縮効果に優れたファイル形式です。本機は DivX 圧縮された映像を再生することが
できます。
1. 本機に DivX ディスクをセットすると自動的にサーチします。
2. 画面にメインメニューが表示されます。 ボタンでお好みのフォルダーを選択し、設定
/ENT ボタンで確定します。
各ボタンの説明
一時停止/
ボタン
ボタン
情報ボタン
ボタン
停止/
ボタン
一時停止/ ボタンを押すと再生を一時停止します。
再生ボタンを押すと、再生画面に戻ります。
再生中、停止/ ボタンを押すとメインメニューに戻り
ます。 再生ボタンを押すと、ファイルの最初から再生を
スタートします。
ボタンを押すと再生速度を変えられます。(2 倍, 4 倍, 8
倍, 16 倍, 32 倍, 標準)高速再生中に再生ボタンを押すと
通常の速度の戻ります。.
ボタンを押すとその前/その次のファイル
に移動します。
現在再生しているディスク情報を表示します。表示画面は下
記の通りに表示されます。
27
基本操作の説明
DivX の再生(つづき)
リピートボタン
サーチボタン
スローボタン
リピートボタンを押すと、様々なリピート再生を選択できま
す。そのとき、以下の項目が順次、表示されます。
シャッフル ランダム シングル再生 シングル リ
オール リピート リピート オフ
ピート
シャッフルとは、通常の順番に従うことなく、現在のファイ
ルをランダム再生します。
ランダムとは、通常の順番に従うことなく、現在のファイ
ルをランダム再生します。すべての画像を再生後、自動
的に再生を停止します。
シングルとは現在の画像を 1 回のみ再生します。再生
後、自動的に再生を停止します。
リピート ワンとは現在の画像を繰り返し再生します。
リピート オールとはすべてのファイルを通常の順番通り
に、繰り返し再生します。
リピート オフは設定されたリピート再生をキャンセルします。
サーチボタンを押すと、お好みのファイルを選択できます。数
字ボタンを使って、お好みのファイルを選択してください。
スローボタンを押すとスロー再生が出来ます。(スロー再生:
1/2 - 1/4 -1/8 - 1/16 )
再生ボタンを押すと、通常再生に戻ります。
28
初期設定をお好みのものに変更して本機をカスタマイズできます。設定方法は以下をお読み
下さい。
注)設定を変更するときは再生を停止している状態か、ディスクを入れていない状態で操作し
ます。
1. リモコンまたは本機のセットアップボタンを押してください。
2. リモコンまたは本機の方向( )ボタンで変更したいサブメニューを選択します。
3. リモコンまたは本機の方向( )ボタンで変更したい項目を選択します。
一般設定
一般設定メニューを選択すると左図のような画
面が表示されます。
1.TV 画面
テレビ画面を設定します。
または ボタンで「テレビ画面」を選択し、ENT
または ボタンを押して選択項目に移動します。
または ボタンでノーマル/PS、ノーマル/
LB、ワイド(16:9)から設定したい画面を選択肢
設定を狩猟します。(初期設定はワイド)
※画面が 4:3 のテレビに接続している時は標準
/PS か標準/LB を,ワイド(16:9)にテレビに接
続しているときはワイドを選択してください。
ENT ボタンで決定します。 設定を終了するにはも
う一度セットアップボタンを押します。
2. アングルマーク
マルチアングルで撮影された映像の切り替えを設定
します。 または ボタン で「アングルマー
ク」を選択し、 決定/ENT または ボタンを押して選
択項目に移動します。
または ボタンでオン、オフを選択し、
決定/ENT ボタンで決定します。 設定を終了するに
はもう一度セットアップボタンを押します。
設定メニューの説明
29
設定メニューの説明
一般設定(つづき)
3. OSD 言語
OSD(画面上に表示される)言語を設定します。
または ボタンで「OSD 言語」を選択しま
す。 決定/ENT または ボタンを押して選択項
目に移動します。
または ボタンでお好みの言語を選択し、
決定/ENT ボタンで決定します。もう一度セットア
ップボタンを押し、設定を終了します。
4. 字幕
再生時の字幕のオン、オフを設定します。
または ボタンで「字幕」を選択し、決定
/ENT または ボタンを押して選択項目に移動し
ます。
または ボタンでオン、オフを選択し、
決定/ENT ボタンで決定します。もう一度セットア
ップボタンを押し、設定を終了します。
5. スクリーンセーバー
スクリーンセーバーのオン、オフを設定します。
または ボタンで「スクリーンセーバー」を
選択し、決定/ENT または ボタンを押して選択
項目に移動します。
または ボタンでオン、オフを選択し、
決定/ENT ボタンで決定します。もう一度セットア
ップボタンを押し、設定を終了します。
6. レジューム
最後に記憶させた箇所から再生をスタートさせ
る機能です。そのラストメモリー(レジューム再
生)のオン、オフを設定します。
または ボタンを押して「レジューム」を選
択し、決定/ENT または ボタンを押して選択項
目に移動します。
または ボタンでオン、オフを選択し、
決定/ENT ボタンで決定します。
もう一度セットアップボタンを押し、設定を終了し
ます。
(DVD、CD 再生時のみ有効)
30
スピーカー設定
ドルビーデジタル設定
設定メニューの説明
スピーカー設定メニューを選択すると左図のよう
な画面が表示されます
1. ダウンミックス
ダウンミックスモードの設定をします。
または ボタンで「ダウンミックス」を選択
し、決定/ENT または ボタンを押して選択項目
に移動します。
または ボタンでLT/RT、ステレオを選択
します。決定/ENT ボタンで決定します。もう一
度セットアップボタンを押すと、設定を終了しま
す。
※ドルビーステレオを視聴する際は“LT/RT”を、
ステレオ放送を視聴する際は“ステレオ”を選択
してください
ドルビーデジタル設定メニューを選択すると左図
のような画面が表示されます。
1. デュアルモノの設定
音声の出力チャネルを変更できます。.
または ボタンで 「デュアルモノ」を選択
し、決定/ENT または ボタンを押して選択項目
に移動します。
または ボタンで、ステレオ、左モノラル、
右モノラル、ミックスモノラルから選択します。
もう一度セットアップボタンを押し、設定を終了し
ます。
31
設定メニューの説明
ドルビーデジタル設定(つづき)
2. ダイナミック
圧縮比の異なった信号を受信する場合、その信号
に合ったダイナミック圧縮比に調節することができま
す。
または ボタンで「ダイナミック」を選択し、決
定/ENT またはボタンを押して選択項目に移動し
ます。
または ボタンで適切なレベルを選択し、決定
/ENT ボタンで決定します。
もう一度セットアップボタンを押し、設定を終了しま
す。
映像設定
映像設定メニューを選択すると左図のような画面
が表示されます。
1. シャープネス
画面のシャープネスを調整します。
または ボタンで「シャープネス」を選択
し、決定/ENT または ボタンを押して選択項目
に移動します。
または ボタンで高、中、低の中から適切
な項目を選択し、決定/ENT ボタンで決定しま
す。
もう一度セットアップボタンを押し、設定を終了し
ます。
2. 明るさ
画面の明るさを調整します。
または ボタンで「明るさ」を選択し、決定
/ENT または ボタンを押して選択項目に移動しま
す。
または ボタンで適切なレベルを選択します。
決定/ENT ボタンで決定します。
32
映像設定(つづき)
初期設定
設定メニューの説明
3. コントラスト
画面のコントラストを調整します。
または ボタンで「コントラスト」を選択し、決
定/ENT または ボタンを押すと左図のようなレ
ベルゲージが表示されます。
または ボタンで適切なレベルを選択します。
決定/ENT ボタンで決定します。
4. DivX VOD
DivX 登録情報を確認できます。 または ボタンで
この項目を選択し、決定/ENT または ボタンでこの
設定画面へ移動します。
または ボタンで適切なレベルに調整します。
決定/ENT ボタンを押して調整されたレベルを確定し
てください。
5. DivX インフォメーション
DivX VOD を選択して、 決定/ENT または ボタンを
押すと、この項目に移動します。
決定/ENT ボタンで、”DONE” ボタンを確定すると、画
面を終了します。
初期設定メニューを選択すると左図のような画
面が表示されます。
注)このメニュー画面内の項目の一部は完全に
再生を停止しているときか、ディスクを本機から
取り出さないと表示されません。
33
設定メニューの説明
初期設定(つづき)
1. TV タイプ
テレビのタイプを設定します。
または ボタンで「TV タイプ」を選択し、決
定/ENT または ボタンを押して選択項目に移
動します。
または ボタンで、正しいテレビタイプを選
択し、決定/ENT ボタンで決定します。
もう一度セットアップボタンを押し、設定を終了し
ます。
2. 音声設定
出力される音声の言語を設定します。
または ボタンで「オーディオ」を選択し、
決定/ENT または ボタンを押して選択項目に
移動します。
または ボタンで、設定したい言語を選択
し、決定/ENT ボタンで決定します。
もう一度セットアップボタンを押し、設定を終了し
ます。
3. 字幕設定
字幕の言語を設定します。
または ボタンで「字幕設定」を選択し、決
定/ENT または ボタンを押して選択項目に移
動します。
または ボタンで、設定したい言語を選択
し、決定/ENT ボタンで決定します。
もう一度セットアップボタンを押し、設定を終了し
ます。
34
初期設定(つづき)
設定メニューの説明
4. ディスクメニュー
ディスクメニューの言語を設定します。
または ボタンで「ディスクメニュー」を選
択し、決定/ENT または ボタンを押して選択項
目に移動します。
または ボタンで、設定したい言語を選択
し、決定/ENT ボタンで決定します。
もう一度セットアップボタン押し、設定を終了しま
す。
5. 出荷時初期値
すべての設定を工場出荷時の初期設定に戻す
ことができます。
または ボタンで「初期設定」を選択しま
す。 決定/ENT または ボタンを押し、リセッ
トボタンに移動して、決定/ENT ボタンを押すと
すべての設定がリセットされ工場出荷時の初期
設定に戻ります。
35
4:3 ノーマル/LB スクリーン
ワイドスクリーンテレビを 4:3 標準 LB スクリーンで再生すると上下に黒い帯が表示されます。
4:3 ノーマル/PS スクリーン
ワイドスクリーンテレビを 4:3 標準 PS スクリーンで再生すると左右がカットされて表示されま
す。
機能特長
JPEG
JPEG は一般的な画像圧縮方式でデータが小さく
なっても画質はほとんど変わりません。JPEG で
圧縮すれば 1 枚のディスクに数百の画像が収録
できます。コンピューターグラフィックスや JPEG
方式で取り込んだ JPEG 画像を本機ディスプレー
で見ることができます。
36
故障と思われる症状が出た場合、ただちに電源をオフにしてください。AC アダプターをコンセ
ントから抜いて、本体が異常に熱くなっていないか、煙を出していないか確認してください。お
客様による修理は危険ですのでおやめください。
症 状
原 因
.
再生できない
ディスクが汚れているか、曲が
っている
ディスクを裏返しに入れている
ディスクが入っていない
ディスクカバーがしっかりと閉ま
っていない
リージョンコードが違うディスク
を再生しようとしている
水滴がついている
音声が出ない
ボリュームが小さすぎる
DVD 再生時の音声設定が正し
くない
配線が正しくされていない
ディスクが汚れているか、曲が
っている
37
トラブルシューティング
処 置
ディスクをきれいにするか、新し
いディスクと交換してください
ラベルが書いてある面を上にし
て、入れ直してください
ディスクを入れてください
ディスクカバーをしっかりと閉め
てください
リージョンコード 2 のディスクで
あるか、確認してください
ディスクを取り出して、最低 2 時
間程度、電源を切ってください
音声調整ダイアルを回して、調
節してください
セットアップボタンを押して、正しく設
定されているか確認してください
配線を確認し、正しく配線し直し
てください
ディスクをきれいにするか、新し
いディスクと交換してください
トラブルシューティング
症 状
原 因
画像が出ない
配線が正しくされていない
AV IN/OUT スイッチが IN に入
っている
ビデオジャックに正しく接続され
ていない
ディスクが汚れているか、曲が
っている
リモコンで操作
できない
リモコンと本体の間に障害物が
ある
リモコンが本体に向いていない
リモコンの電池が正しくセットさ
れていない
リモコンの電池が切れている
か、弱くなっている
その他:
静電気や他の支障により、異常が発生するケースがございます。一度、通常な状態に戻すた
めに、電源を切り、電源コードを抜いてから、もう一度接続し直してください。それでも状況が改
善しない場合は、サービスセンターにお問い合わせください。
38
処 置
配線を確認し、正しく配線し直し
てください
スイッチを OUT の位置に動か
してください
ビデオジャックに正しく接続され
ているか確認してください
ディスクをきれいにするか、新し
いディスクと交換してください
障害物を動かしてください。
本体の方向にリモコンを向けて
操作してください
電池が正しくセットされているか
確認してください
電池を交換してください
TFT 液晶モニターサイズ 7 インチ (16:9)
解像度 480x234
レーザー波長 780/650nm
映像システム NTSC
周波数応答 20Hz-20kHz ±2.5dB
音声信号- 85dB 以上
音声歪+ノイズ -70dB 以下 (1kHz)
チャンネルセパレ-ション 70dB 以上 (1kHz)
ダイナミックレンジ 80dB 以上 (1kHz)
音声出力 出力レベル 2V±
0.2
1.0
仕 様
, 負荷 10kΩ
映像出力
電源 AC100 ~240V (50/60Hz )
寸法
重量
出力レベル 1V
不均衡 非極性
191mmX170mmX34mm
約 0.6 Kg
±0.2, 負荷 75Ω
P-P
デザイン及び製品仕様は予告なしに変更される場合があります。
本機はドルビーラボラトリーズライセンスコーポレーションからの実施
権に基づき製造されています。
“ドルビー”、“Dolby” ドルビーダブル D 記号はドルビーラボラトリーズの商標です。
© 1992 -1997 Dolby Laboratories, Inc.
39
アフターサービス
1. 保証書
保証書は「お買い上げ日と販売店名」の記入をお確かめの上、販売店からお受け取りくだ
さい。
保証書をよくお読みになり大切に保管してください。
2. 保証期間
お買い上げから一年間です。
3. 修理を依頼されるとき
取扱説明書の内容をお確かめいただき、直らないときはお買い上げの販売店または、弊社
サービスセンターにご相談ください。
保証書の規定により、無料修理いたします。保証期間中であっても有料となる
場合がございますので、保証書をよくお読みください。
修理によって機能が維持できる場合は、お客様のご要望により有料修理させ
ていただきます。
4. 補修用性能部品について
z 本機の補修用性能部品の保有期間は製造打ち切り後 8 年です。
z 補修用性能部品とは、その商品の機能を維持する為に必要な部品です。
z 修理のために取りはずした部品は、弊社で引き取らせていただきます。
5. アフターサービスについてご不明な場合
お買い上げの販売店または弊社サービスセンターまでお問い合わせください。
保証期間中の修理
保証期間経過後の修理
お客様ご相談窓口 : 日本ポラロイドサービスセンター
〒105-0001 東京都港区虎ノ門 3-18-19 虎ノ門マリンビル
フリーダイヤル : 0120-103772
(月~土) 午前 9:00 ~ 午後 5:00
(日曜日、祝日、夏期休暇、年末年始を除く)
40
アフターサービスについてご不明な場合は、弊社 Web サイト w.w.w.polaroid.co.jp へアクセスし
ていただくか、弊社コールセンター0120-103772 までお問い合わせください。
“ポラロイド”はアメリカ合衆国マサチューセッツ州ウォルサム所在のポラロイドコーポレーショ
ンの登録商標です。
弊社 Web サイト上でのユーザー登録について
本製品を快適にお使い続けていただくために、アフターサービスに関する情報などを弊社 Web
サイト上でご提供させていただきます(ソフトウェアのアップデートを含む)。ご購入いただいた
のちに、弊社 Web サイト w.w.w.polaroid.co.jp よりユーザー登録をおこなうことをお奨めします。
※お客様にご購入いただいた保証書の個人情報は、本製品に関するアフターサービス(保証
期間内の修理、製品の安全点検に関するご案内)のために記載内容を利用させていただく
場合がございます。
41
