Polaris Vac-Sweep 180 Owner's Manual

O WNER’S MANUAL

IMPORTANT INFORMATION

SERIAL NUMBER

Important Information

• Before installing the Polaris, make sure the pool filter is clean.

• New plumbing lines should be flushed out before installing the Polaris.

• The Polaris should not be used to remove plaster dust in new pools.

• Except when checking the wheel RPM, do not handle the Polaris while it is operating.

• Always remove the Polaris

before swimmers enter the pool.

• Disconnect the Polaris from the pool wall when cleaning or backwashing the pool filter.

• Always remove the Polaris from the pool before chemical shock treatments.

• After cleaning or backwashing, let the filtration system run for at least five minutes before
re-connecting the Polaris.

For customer service or support:

• Please mail Warranty Card immediately.

or on-line support: www.polarispool.com

• F

• To contact Polaris: US and Canada

Customer Service
2620 Commerce Way
Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep®180 Limited Warranty

This one year limited warranty is extended to the original consumer purchaser of this Polaris Vac-Sweep 180 Automatic
Pool Cleaner manufactured by Polaris Pool Systems, Inc., from date of manufacture of the unit as established by the serial
number, or one year from date of purchase with proof of purchase, whichever is later. Polaris warrants this product, including
all parts and components thereof, to be free of defects in material and workmanship. Normal replacement items such as
bags, tires, sweep hoses or sweep hose scrubbers which have been worn out by use or improper installation are not covered
by this warranty.

This limited warranty does not apply if the failure is caused or contributed to by any of the following: improper handling,
improper usage, improper storage, winter freezing, abuse, improper installation, removal of the UWF filter screen, unsuitable
application of the unit, improper maintenance
installation, or damage from repairs/alter
Service Centers. In no event shall Polaris be liable for incidental or consequential damages of any nature or for damages to
persons or property, including damage to vinyl liners, plaster, tile, aggregate-based and other pool surfaces, or damages
resulting from the use of this product with a substandard pool circulation system or chemical imbalance.

Authorization to return a unit or part to the plant of manufacture must be obtained from the Polaris Customer Service
Department. Check with your dealer for the local procedure before exercising this warranty. If further directions or
instructions should be required, contact the Customer Service Department at 1-800-VAC-SWEEP (USA and Canada only)
or [phone]. Be sure to insure the shipment against loss or damage in transit.

This limited warranty is valid only in the United States of America, Canada and Australia, and it does not apply to Polaris
Vac-Sweep 180 Automatic Swimming Pool Cleaners sold or installed in any other country. Polaris Vac-Sweep 180 Automatic
Pool Cleaners sold in the United Kingdom are warranted for a period of two years from date of invoicing to the first user.

, lack of reasonable and necessary maintenance, damage in transit or during

ations made or attempted by anyone other than Polaris or one of its Authorized

WARNING: USE OF POLARIS 180 IN A VINYL LINER POOL

tain vinyl liner patterns are particularly susceptible to rapid surface wear or pattern removal caused by objects coming

Cer
into contact with the vinyl surface, including pool brushes, pool toys, floats, fountains, chlorine dispensers, and automatic pool
cleaners. Some vinyl liner patterns can be seriously scratched or abraded simply by rubbing the surface with a pool brush.
Ink from the patter
Polaris is not responsible for, and the Limited Warranty does not cover, pattern removal, abrasion or markings on vinyl liners.

Unique product shape is a registered trademark.

n can also rub off during the installation process or when it comes into contact with objects in the pool.

www

.polar

ispool.com

4

7

9

10

1

2

5

3

8

6

Introduction

Congratulations on the purchase of your new automatic pool cleaner, and thank you for
choosing Polaris. The Polaris Vac-Sweep 180 is designed to give you years of dependable
and efficient service.

Like most mechanical devices, it will require periodic adjustments, routine maintenance, and
the replacement of certain hardworking parts. Please have your cleaner checked
occasionally by your local Polaris dealer or authorized service center.

Always insist on genuine Polaris replacement parts. Non-Polaris parts are not made to our
specifications. They may have an adverse effect on the operation of your Polaris or may even
damage it.

For best results, the Polaris 180 should be installed by a pool professional. For those with
experience and confidence in handling plumbing and mechanical equipment, installation is
outlined in this manual.

Polaris 180 Complete Cleaner

English

1. All Purpose Bag

2. Head Float

3. Sweep Hose

4. Sweep Hose Scrubber

5. Cleaner Body

06. Feed Hose

07. Hose Floats

08. Back-up Valve

09. Quick Disconnect with

Universal Wall Fitting (UWF)

10. Restrictor Disks (one red and one blue)

www.polarispool.com

Universal Wall Fitting

Quick Disconnect

Pressure Relief Valve

Return Line

Restrictor Disc

Filter Screen

Leader Hose Floats

2-3’ apart

Return
Line

Feed Hose Floats 

1.5 to 3’ apart

Center
Swivel

Leader Hose 

Length = Max. Depth

English

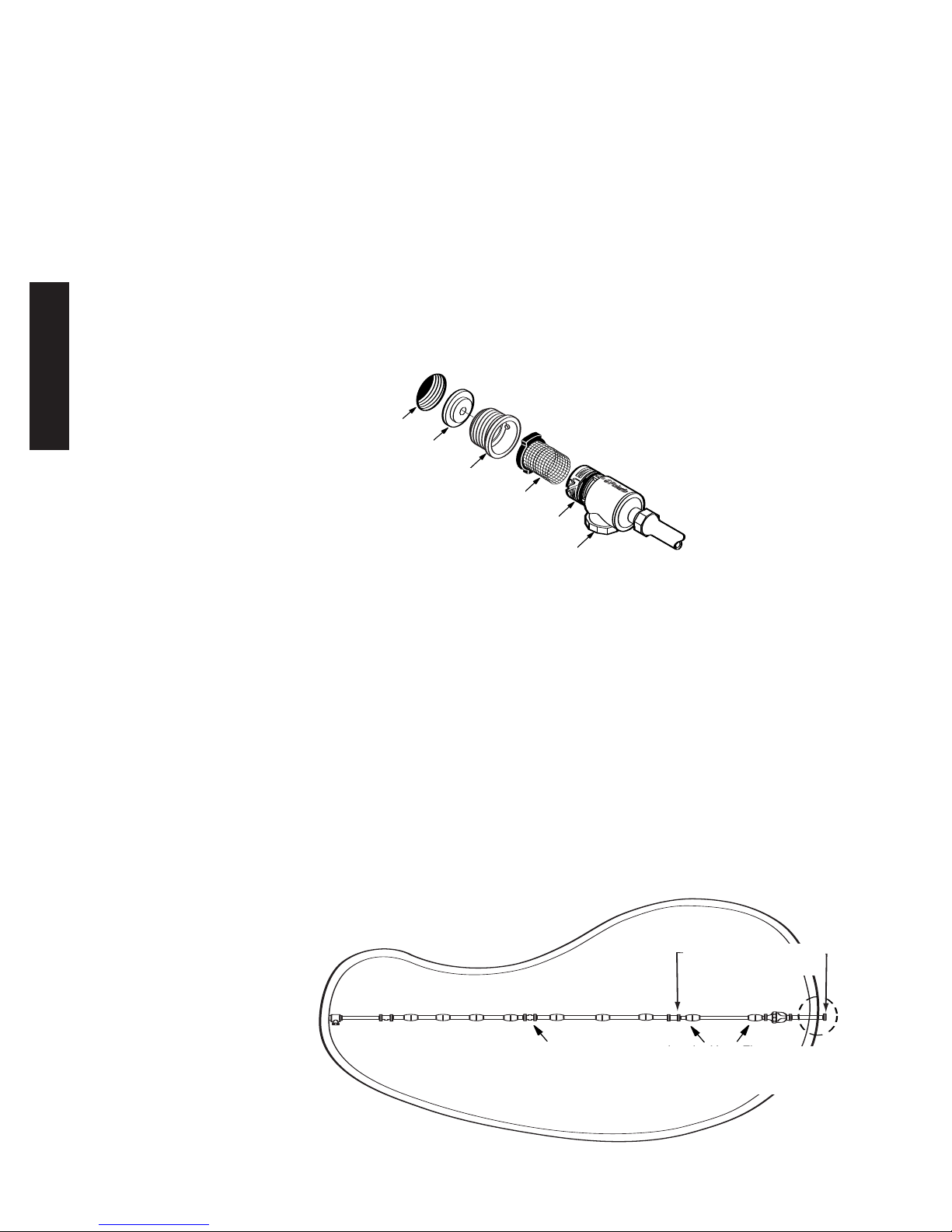

Quick Installation Instructions

Install the Universal Wall Fitting

Installs in minutes on pools with a dedicated cleaner return line and a threaded 1-1/2” female

ipe fitting.

1

p

1. Turn on the filtration pump and flush out the plumbing line.Turn pump off.

2. Remove the UWF from the Quick Disconnect and screw the UWF with the blue restrictor
disk into the return opening.

3. Turn the Quick Disconnect clockwise into the UWF and pull away to secure.

2

Adjust Feed Hose To Fit Pool Length

Measure the deepest part of the pool. Cut leader hose, from end that attaches to feed hose, so
length is equal to the greatest depth of the pool.

Attach leader hose to feed hose and connect hose to the pool wall at the return line. Extend
hose to farthest point of pool. The hose end must be within 6" – longer or shorter – of the
farthest point. See dotted circle.

Hose too long? Separate hose at center swivel. Cut equal amounts of the overage from
each 10-foot feed hose section.

Hose too short? Buy an additional feed hose section (part #9-100-3104), one swivel (part
#D20) and two hose nuts (part #D15) from an authorized Polaris dealer.

After adjusting hose, position hose floats as shown..

www.polarispool.com

3

Velcro
Strip

Head
Float

Hose
Nut

F

eed Hose

Mast

Single-wheel side

Sweep Hose

4

Assemble the Cleaner

1. Use the nut to attach the feed hose to
the feed hose mast (feed pipe).

. Pull out the bag and attach the Velcro

2

strip loosely around the feed hose.

3. Position the head float 1/2 to 1 inch
back from feed pipe.

4. Turn on the pool filtration pump and
allow it to prime before turning on the
booster pump.

Check for Proper RPM

Before operating the Polaris, check for proper wheel revolutions per minute (RPM). For
maximum efficiency, the Polaris should operate between 28 and 32 RPM.

Mark the single-wheel

1.
side tire.

2. Turn pump on, hold cleaner
below water level and
count wheel revolutions
for 1 minute.

English

If count is

• Check the filter screen in the

• Clean the skimmer, filter and pump basket, clearing

• Check the hoses, connections and swivels for leaks that cause

•

• If an adjustable gate valve is installed on the booster pump or cleaner line, open it

If count is

•

• If an adjustable valve is installed after the booster pump, adjust it to reduce the water

less than 28 RPM:

Quick Disconnect for debris that
restricts water flow.

debris that restricts water flow.

loss of water pressure

e the b

v

Remo

completely so water can flow freely to the Polaris.

more than 32 RPM:

Replace the b
high, unscrew the pressure relief valve until the proper RPM is reached. Note:The
pressure relief valve should only be adjusted when a restrictor is installed.

flow to the cleaner.

lue restr

lue restr

.
ictor disk from the UWF

ictor disk in the UWF with the red restr

.

ictor. If the flow is still too

www.polarispool.com

Velcro
Closure

English

12

3

9

6

P

u

s

h

e

s

U

n

i

t

L

e

f

t

P

u

s

h

e

s

U

n

i

t

R

i

g

h

t

I

n

c

r

e

a

s

e

s

C

l

i

m

b

i

n

g

D

e

c

r

e

a

s

e

s

C

l

i

m

b

i

n

g

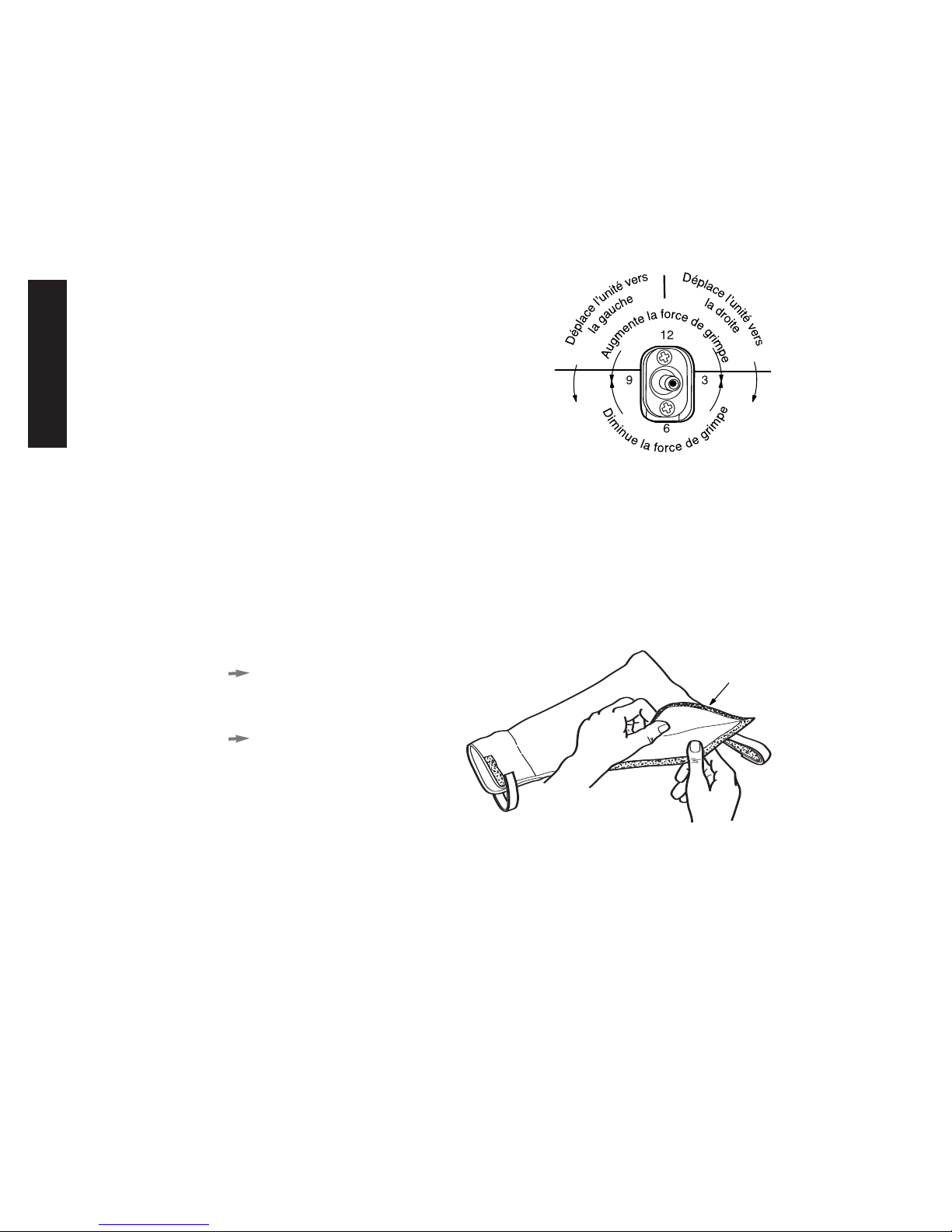

Fine Tuning The Polaris Cleaner

hen operating correctly, the Polaris 180 vacuums, sweeps and scrubs all surfaces

W
randomly throughout the pool. Approximately every 3 minutes the Polaris 180 goes into

ack-up mode. This action pulls the Polaris away from pool obstacles and increases its

b
random pattern.

Thrust Jet Adjustment

The thrust jet powers the direction of the Polaris.
Factory position is straight back, but depending
on the pool, other settings are helpful.

Sweep Hose Adjustment

The sweep hose should move in a gentle sweeping
motion. To adjust, turn off the booster pump and turn
the sweep hose adjustment screw. Turn clockwise to
decrease the motion.

Routine Maintenance

Cleaning the Filter Bag

Remove the bag from the cleaner. Open the bag closure and dump out the debris.

Empty the filter bag
when it is half full,
especially if the dirt
load is sand.

It is easier to empty
the bag when it is dry.
Alternate between
two bags.

Backwashing the Pool Filter

Always disconnect the Polaris from the pool wall before cleaning or backwashing the pool
filter. After cleaning or backwashing, let the filtration system run for at least five minutes to
flush out the return lines before re-connecting the Polaris.

Storage and Winterizing

Never store the Polaris in direct sunlight. When storing for the winter, drain out all the water

ered under the warranty). Remove the UWF from the pool wall by

e damage is not co

(freez
attaching the Quick Disconnect and using pulling pressure to unscrew. In some cases, it may
be necessary to use the UWF Removal Tool (part #10-102-00) available from an authorized
P

olar

is dealer

.

v

For on-line support: www.polarispool.com

Install dished

s

ide out

Serial Number

M

A

D

E

I

N

U

S

A

M

A

D

E

I

N

U

S

A

1

2

3

4

5

6

7

8

9

2

12

13

14

15

16

17

19

18

20

2

2

2

10

11

12

12

12

12

15

15

15

15

15

13

14

11

13

14

19

18

17

16

19

18

19

18

17

16

15

2

21

22

23

24

25

26

27

28

29

30

29

31

32

33

3

0

15

13

34

33

35

34

36

37

Pool
Wall

38

39

40

41

42

43

44

45

46

47

46

48

10-foot Hose

10-foot Leader Hose

To The
Polaris

10-foot Hose

49

50

51

52

53

54

50

50

55

Exploded Parts Diagram

English

1 A16 All-Purpose Bag* 1
2 C4 0 Screw, 10-32 x 3/8" SS Pan Head 10
3 A5 Top 1
4 A20 Float, Head 1
5 9-100-3105 Sweep Hose Scrubber* 1
6 B25 Orifice Tip w/Orifice Tip Guard 1
7 B5 Sweep Hose Complete* 1
8 B10 Wear Rings* 8

9 B15 Sweep Hose Attach Clamp 1
10 B20 Adjustment Screw, Sweep Hose 1
11 C66 Axle, Large (with Sand/Gravel

Guard) 2

12 C75 Screw/Nut,10-32 x 7/8" SS

13 C45 Lock Washer for C36 7
14 C70 Axle Plate for C65/C66 3

Pan Head 6

15 C60 Ball Bearings, Wheels 8

C6

16

C10

17

Wheel, Large (No Bear

, MaxTrax

Tire

ings Incl.) 3

®

*

No. Part # Description Qty No. Part # Description Qty No. Part # Description Qty

18 C64 Wheel Washer, Plastic 4
19 C55 Wheel Screw, Plastic 4
20 C65 Axle, Large (Rear Wheel Only) 1
21 C131 Thrust Jet Kit 1
22 C16 Idler Wheel, Small 1
23 C30 Screw, 4-40 x 3/16" SS Pan Head 1
24 C32 Screw, 6-32 x 1/2" SS Pan Head 1
25 C25 Spring for C-36 1
26 C36 Swing Axle Kit 1
27 A10 Base with Bracket 1
28 C145 Frame 1
29 C80 Ball Bearings, Turbine 2
30 C83 Turbine Shaft Tubes 1
31 C86 Drive Shaft Assembly 1
32 A40 Turbine Shaft Shield 1
33 A30 Screw, #10 x 1/2" SS Pan Head 5
34 9-100-7170 Hose Clamp for WMS 2

C120

35

C115

3

36

www.polarispool.com

or C110, 7-1/2" 1

Hose f

w for C110 or Feed Mast Tube 2

Elbo

37 C110 Turbine Cover with Elbow 1
38 10-112-00 Restrictor Disks, Red and Blue 1
39 6-500-00 Universal Wall Fitting (UWF) 1
40 9-100-9001 UWF Connector Assembly 1
41 10-108-00 UWF Restrictor Kit 1
42 6-504-00 Filter Screen, UWF/QD 1
43 6-505-00 O-Ring, UWF/QD 1
44 9-100-9002 Pressure Relief Valve, Black 1
45 D29 Quick Disconnect (QD), UWF 1
46 D15 Nut, Feed Hose 10
47 ** Adapter Hose, 8-1/2" 1
48 D20 Swivel, Ball Bearing 3
49 D10 Float, Feed Hose 9
50 D45 Feed Hose, 10 Ft 2
51 D50 Feed Hose, Leader, 10 Ft 1
52 G52 Back-up Valve Kit 1
53 G54 Case Kit for G52 1

G57

54

G53

55

, Back-up Valve 1

Collar
Mechanism f

or G52 1

*Wear items not covered by warranty.

Troubleshooting

English

If the Polaris cleaner displays the following
actions, adjustments may be necessary to
restore performance. Refer to exploded

arts diagram for part references.

p

Action: Hangs up on steps or other

obstacles for longer than 3
minutes.

Solution: 1. Check the wheel RPM.

2. Verify the back-up valve
is cycling.

3. Adjust the thrust jet.

4. Remove unnecessary pool
hardware or install a Ladder
Guard Kit (order part #G21
from a Polaris dealer).

Action: Polaris is sluggish, running

with less power than normal.

Solution: 1. Check the filter screen in the

Quick Disconnect and clean,
if necessary.

3. Verify the back-up valve is
cycling. Hold the valve out of
the water and watch the jet.

t should come on and go off.

I

Action: Polaris does not back up.

Solution: 1. Verify the back-up valve

is cycling.

2. Check the wheel RPM.

3. If the bag is full,
empty it.

4. If head float has water in it,
replace it.

5. Make sure feed hose is
floating.

Action: Polaris only turns in one

direction.

Solution: 1. Adjust the thrust jet.

2. Make sure feed hose
is floating.

2. Clean the skimmer basket,
pump basket, and pool filter.

3. Check all of the hoses,
connections, and swivels for
leaks that could cause loss of
water pressure.

Check the wheel RPM.

4.

Action: Polaris flies around the pool

and/or does not make contact
with the bottom.

Solution: 1. Confirm that the blue

restrictor disk is installed in
the UWF to decrease water
flow. Or, install the red
restrictor disk to decrease
water flow even more.

2. Check the wheel RPM.
more than 32 RPM, unscre
the pressure relief valve to
decrease water flo

Note:

to cleaner
pressure relief valve should
only be adjusted when a
restr

.

ictor is installed.

If

w

The

Action: Feed hose becomes tangled.

Solution: 1. Remeasure the hose to

verify that it is adjusted to
the proper length for the
pool shape.

2. With the Polaris operating,
check that the swivels in
the hose and the hose
connections turn freely.

3. Make sure feed hose
is floating.

4. With the Polaris turned off,
spin each of the wheels. All
wheels should turn together.

Sweep hose is suc
the vacuum tube.

1. Make sure the opening at
the end of the sweep hose
is not blocked by the sweep

ber.

hose scr

2. Adjust the sweep hose to a
gentle s

ub

weeping motion.

w

Action:

Solution:

ked into

www.polarispool.com

ction: Sweep hose sprays too

A

much water out of the pool.

Solution: 1. Adjust the speed of the

sweep hose by tightening

he adjustment screw.

t

2. Replace the sweep hose
scrubber if it is worn
or missing.

English

Troubleshooting Worksheet

If these solutions do not result in
improved performance, contact the
Polaris dealer who sold you the cleaner
or call Customer Service.

3. Add a sweep hose weight
(order part #B2) to keep the
sweep hose from spraying.

Action: The cleaner does not clean

the entire pool.

Solution: 1. Check the hose length

reaches within 6” of the
farthest point of the pool. If
not, order a new hose
section from y

our

Polaris dealer.

2. Check thrust jet for straight
back position that optimizes
random turning.

3. While the cleaner is
operating, hold it upside
down and look into the
vacuum tube.There should
one distinct jet of water. If
there are not, contact
Customer Service or a
Polaris authorized Service
Center for assistance.

Action: The cleaner is running in

circles on its side.

Solution:

1.

k filter bag, if full it can

Chec
weigh the cleaner down on
one side.

2. Remove the head float and
shake it. If there is water in
the float, order a new one.

3. Check the hose floats to
make sure they are spaced

enly.

v

e

In order to provide faster and more
convenient service, please have the
following information available at the
time of your call or when taking the
Polaris in for service.

1. Serial #:________________________

2. Wheel RPM:__________________

3. Is the back-up valve cycling?

Yes No

4. Is the feed hose the proper length?

Yes No

5. Are the swivels rotating freely?

Yes No

6. How often do you clean the
filter screen inside the
Quick Disconnect?

Never Once a Week
Twice a Week Once a Month

7. Are the vacuum jets obstructed?

(While the cleaner is operating, hold it upside
do

wn and look into the vacuum tube.There

should be one distinct jet of water.)

es No

Y

8. Is the drive train functioning?

ou spin each wheel independently

(As y
wheels should spin.)

, all the

Yes No

www.polarispool.com

Informations importantes

• Avant d'installer le Polaris, s'assurer que le filtre de la piscine est propre.

• Rincer les nouvelles conduites avant d’installer le Polaris.

• Ne pas utiliser le Polaris pour enlever la poussière de plâtre dans les nouvelles piscines.

• Ne pas manipuler le Polaris pendant son fonctionnement, à moins que ce soit pour Vérifier la
vitesse de rotation de la roue.

• Toujours enlever le Polaris avant qu'un nageur entre dans la piscine.

• Toujours déconnecter le Polaris de la paroi de la piscine avant de procéder au nettoyage ou au
lavage à contre-courant du filtre.

• Toujours enlever le Polaris de la piscine avant de procéder à un traitement chimique de choc.

• Après le nettoyage ou le lavage à contre-courant, laisser le système de filtrage en marche pendant
au moins cinq minutes avant de reconnecter le Polaris.

Service clientèle ou assistance technique :

• Immédiatement retourner la carte de garantie.

• Assistance technique en ligne : www.polarispool.com

• Pour contacter Polaris : US and Canada

Customer Service
2620 Commerce Way
Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep®180

Vous avez choisi la marque Polaris Vac-Sweep 180 et nous vous remercions de votre confiance. Ce produit a été conçu,
fabriqué et contrôlé avec le plus grand soin afin qu’il vous donne entière satisfaction.

La durée de la garantie est fixée à 2 ans à partir de la date de facturation au premier utilisateur.

AVERTISSEMENT CONCERNANT L’UTILISATION DU POLARIS 180 DANS UNE PISCINE A REVETEMENT VINYLE

La surface de certains revêtements vinyle à motifs peut s’user rapidement et les motifs peuvent disparaître au contact
d’objets tels que brosses de nettoyage, jouets, bouées, fontaines, distributeurs de chlore et nettoyeur de piscine
automatique. Les motifs de certains revêtements vinyle peuvent être égratignés ou usés par simple frottement, tel qu’avec

La couleur de cer

une brosse de piscine
avec des objets présents dans la piscine. Les motifs effacés, l’usure ou l’égratignure des revêtements vinyle ne relèvent pas
de la responsabilité de Polaris et ne sont pas couverts par la garantie limitée.

.

tains motifs peut également s’effacer pendant l’installation ou en cas de contact

Garantie

www

.polar

ispool.com

Introduction

4

7

9

10

1

2

5

3

8

6

Félicitations pour l’achat du nouveau nettoyeur de piscine automatique et nos remerciements
d’avoir choisi un produit Polaris. Grâce à sa conception et sa fiabilité, le Polaris Vac-Sweep
180 fonctionnera sans problèmes pendant de nombreuses années.

Comme la plupart des dispositifs mécaniques, le Polaris doit être ajusté périodiquement,
entretenu avec régularité et équipé de nouvelles pièces après une utilisation prolongée. Faire
vérifier occasionnellement l’appareil par le distributeur local ou le centre de service Polaris.

N’utiliser que des pièces de rechange Polaris d’origine. Les pièces qui n’ont pas été
fabriquées par Polaris ne satisfont pas à nos spécifications. Elles peuvent entraver le
fonctionnement du Polaris, voire l’endommager.

Faire installer le Polaris 180 par un professionnel pour obtenir les meilleurs résultats. Les
explications concernant l’installation sont fournies dans le présent manuel pour les
personnes dotées d’expérience et habituées à manipuler les équipements mécaniques et les
matériels et matériaux de plomberie.

Polaris 180 complets

1. Sac tous usages

2. Flotteur de tête

3. Tuyau de balayage

4. Brosse de nettoyage du tuyau de balayage

5. Corps du nettoyeur

Français

06. Tuyau d’arrivée

07. Flotteurs de tuyau

08. Soupape de secours

09. Connexion rapide avec raccord mural

universel (UWF)

10. Disques du réducteur de débit (un rouge
et un bleu)

www

.polar

ispool.com

Instructions d’installation rapide

Universal Wall Fitting

Quick Disconnect

Pressure Relief Valve

Return Line

Restrictor Disc

Filter Screen

Leader Hose Floats

2-3’ apart

Return
Line

Feed Hose Floats 

1.5 to 3’ apart

Center
Swivel

Leader Hose 

Length = Max. Depth

Installation du raccord mural universel (UWF)

L’installation ne prendra que quelques minutes si la piscine est équipée d’une ligne de retour

1

dédiée et d’un raccord de tuyau femelle de 1-1/2 pouces (3,8 cm).

1. Mettre la pompe de filtrage en marche et rincer les conduites. Arrêter la pompe.

2. Séparer le raccord mural universel (UWF) du raccord de connexion rapide, puis visser
l’UWF avec le disque bleu du réducteur de débit sur l’ouverture de la ligne de retour.

3. Introduire la connexion rapide dans le raccord mural universel (UWF) en tournant dans le
sens des aiguilles d’une montre, puis tirer pour verrouiller.

Français

2

Conduite de retou

Disque du réducteur de débit

Raccord mural universe (UWF)

Crépine de Filtre

Connexion rapide

Soupape de décharge

Adaptation de la longueur du tuyau d'arrivée aux dimensions
de la piscine

Mesurer l’endroit de la piscine où la profondeur est la plus grande. Couper le tuyau principal,
côté raccordement au tuyau d’arrivée, de manière à ce que sa longueur soit égale à la plus
grande profondeur de la piscine.

Raccorder le tuyau flexible principal au tuyau d’arrivée et connecter le tuyau flexible à la prise
balai de la piscine, sur la conduite de retour. Tirer sur le tuyau pour qu’il atteigne le point le
plus éloigné de la piscine. L’extrémité du tuyau doit se trouver à plus ou moins 15 centimètres
de ce point le plus éloigné. Voir le cercle en pointillés.

Le tuyau est-il trop long ? Détacher le tuyau au pivot central. Couper d'égales longueurs du
surplus de chacune des sections de tuyau de 3 mètres de long.

au (n

de pièce
°

de pièce D15)

au est-il trop court ?

Le tuy

9-100-3104), un piv
chez un re

vendeur agréé par Polaris.

Acheter une section de tuy

de pièce D20) et deux r

°

ot (n

au supplémentaire (n°

accords de fixation de tuy

Après avoir ajusté la longueur du tuyau flexible, mettre
les flotteurs en place selon l’illustration.

Conduite de retou

Flotteurs du tuyau flexible

ivée, espacés de

d’arr
45 à 90 cm

.polar

www

Pivot

central

ispool.com

Tuyau principal

longueur = Profondeur max.

Flotteurs de la section principale du
tuyau flexible d’arrivée, espacés de
60 à 90 cm

Assemblage du nettoyeur

Velcro
Strip

Head
Float

Hose
Nut

Feed Hose
Mast

Sweep Hose

3

4

1. Fixer le tuyau flexible d’arrivée à la conduite
d’alimentation à l’aide de la bague de fixation.

. Tirer le sac pour le sortir et attacher la bande

2

Velcro, sans la serrer, autour du tuyau
flexible d'arrivée.

3. Placer le flotteur de tête en arrière et à une
distance de 1,3 à 2,5 cm de la conduite
d’alimentation.

4. Mettre la pompe de filtration de la piscine en
marche et la laisser s’amorcer avant de mettre
la pompe de surcompression en marche.

Velcro
bande

Raccord de
fixation

Conduite
d'arrivée

Flotteur
de tête

Contrôle de la vitesse de rotation de la roue

vant de mettre le Polaris en marche, vérifier la vitesse de rotation de la roue (t/min). Pour obtenir

A
un rendement maximum, le Polaris doit tourner à une vitesse comprise entre 28 et 32 t/min.

1. Marquer la bande de roue
à une face.

2. Mettre la pompe en marche,
immerger le nettoyeur et
compter le nombre de
révolutions effectuées
par la roue en 1 minute.

Côté à une roue

Français

Tuyau de balayage

Si elle est

• Vérifier si des débris se sont accumulés

•

•

•

• Si une vanne à passage direct réglable est installée sur la pompe de surcompression ou

Si la vitesse est supérieure à 32 tr/min :

• Remplacer le disque bleu du réducteur de débit de l’UWF par le disque de réducteur

• Si une vanne à passage directe réglable est installée, l’ajuster pour diminuer le débit

inférieure à 28 t/min :

dans le filtre de la connexion rapide.
Nettoyer le skimmer, le filtre et le panier de la pompe.

érifier si les tuyaux, raccords et joints à rotule ont des fuites.

V
Retirer le disque b

dans la ligne du nettoyeur, l’ouvrir complètement pour que l’eau puisse s’écouler
librement vers le Polaris.

rouge. Si la vitesse est supérieure à 32 tr/min, dévisser la soupape de décharge jusqu’à
ce que la vitesse correcte en tr/min soit atteinte

d’eau vers le nettoyeur..

leu du réducteur de débit de l’UWF

.

.

www

.polar

ispool.com

Velcro
Closure

Réglage fin du nettoyeur Polaris

orsque le nettoyeur Polaris fonctionne correctement, il aspire, nettoie et récure toutes les

L
surfaces de la piscine en effectuant un parcours aléatoire. Il se met en mode marche arrière
toutes les 3 minutes. Cela lui permet de s’éloigner des obstacles.

Réglage de la buse de propulsion

La buse propulse le Polaris dans une certaine
direction. La direction est réglée en usine au
droit du plan de base de la buse mais, selon la
piscine, d’autres positions peuvent être
mieux adaptées.

Réglage du tuyau de balayage

Français

Le tuyau de balayage doit se déplacer
doucement. Pour régler, arrêter la pompe de
surpression et tourner la vis de réglage du tuyau
de balayage.Tourner dans le sens des aiguilles
d'une montre pour diminuer le mouvement.

Entretien normal

Nettoyage du sac de filtre

Détacher le sac du nettoyeur. Ouvrir l’ouverture et vider le sac.

Vider le sac lorsqu'il
est à moitié plein, surtout
s'il est rempli de sable.

Il est facile de vider le
sac lorsqu'il est sec.
Alterner entre deux sacs.

Fermeture
Velcro

Lavage à contre-courant du filtre de la piscine

oujours déconnecter le Polaris de la paroi de la piscine avant de procéder au nettoyage ou au

T
lavage à contre-courant du filtre de la piscine. Après un nettoyage ou lavage à contre-courant,
laisser fonctionner le système de filtrage pendant au moins cinq minutes pour rincer les
conduite de retour, puis reconnecter le Polaris.

Entreposage préparation à l’hivernage

Ne jamais entreposer le P

our le r

P

soleil.
pas couv
la conne

accordement m

r

réé Polaris.

ag

anger pendant l’hiv

erts par la garantie). Enlever le raccord universel de la paroi de la piscine en y fixant

apide et tour

xion r

ur

al univ

is dans un endroit où il ser

olar

, vider toute l’eau (les dégâts prov

er

ner tout en tir

ersel (pièce no

.polar

www

ant.

10-102-00) disponib

.

ispool.com

ait exposé aux rayons directs du

oqués par le gel ne sont

Si nécessaire, utiliser l'outil de retrait du

le auprès d'un concessionnaire

Install dished

side out

Serial Number

M

A

D

E

I

N

U

S

A

M

A

D

E

I

N

U

S

A

1

2

3

4

5

6

7

8

9

2

12

13

14

15

16

17

19

18

20

2

2

2

1

0

11

1

2

12

12

12

15

15

15

15

15

13

14

11

13

14

1

9

1

8

17

16

19

18

19

18

17

16

15

2

21

22

23

24

25

26

27

28

29

30

29

31

32

33

30

15

13

34

33

35

34

36

37

P

ool

Wall

38

39

40

41

42

43

44

45

46

47

46

48

10-foot Hose

10-foot Leader Hose

To The

Polaris

10-foot Hose

49

50

51

52

53

54

50

50

55

Vue éclatée

Français

Numéro de série

Nº Nº de pièce Description Qté Nº Nº de pièce Description Qté Nº Nº de pièce Description Qté

1 A16 Sac tous usages* 1
2 C40 Vis, 10-32 x 3/8" 10
3 A5 Haut 1
4 A20 Flotteur, tête 1
5 9-100-3105 Brosse de nettoyage du tuyau de

6

7
8
9

10
11

12
13
14
15
16

17

B25

B5
B10
B15

B20
C66

C75
C45
C70
C60
C6

C10

age*

y

bala
Embout perf
protection

au de balayage complet* 1

uy

T

oré a

vec fourrure de

Bagues d’usure*
Bague de fixation du tuy

age

y

bala
Vis de réglage

rand (avec protection

Essieu, g
contre le sab

le/g

au de

, tuyau de balayage1

avier) 2

r
Vis/écrou, 10-32 x 7/8"
Rondelle frein pour C36
Plaque d’essieu pour C65/C66

rax

®

*

, roues 8

Roulements à bille

, grande (aucun roulement

Roue
n’est inclus)
Pneu, MaxT

18 C64 Rondelle de roue, plastique 4
19 C55 Vis de roue, plastique 4
20 C65 Essieu, grand (roue arrière

seulement)* 1

21 C131 Kit de buse de propulsion 1

1

C16

22

C30

23

C32

1

24

C25

25

8

C36

26

A10

27

1

C145

28

C80

29

C83

30

C86

31

6

A40

32

7

A30

33

3

9-100-7170

34

Roue libre

, 4-40 x 3/16"

Vis

, 6-32 x 1/2"ino

Vis

t pour C36

Ressor
Kit d’essieu oscillant

ec patte de fixation 1

v

Base a
Châssis
Roulements à billes

ubes d’arbre de turbine 1

T

le d’arbre moteur 1

Ensemb

an d’arbre de turbine 1

Écr

, 10 x 1/2" 5

Vis
Bague de serr
système de distr

xible pour C110, 19 cm 1

Fle
Coude pour C110 ou
mât d’alimentation

.polar

www

ispool.com

C120

35

3

C115

36

3

, petite

x. 1

, turbine 2

age pour tuyaux du

ution d’eau

ib

Tube du

Paroi de
la piscine

3 m

section principale, 3 m

3 m

37 C110 Capot de turbine avec coude 1
38 10-112-00 Disques du réducteur de débit de

39 6-500-00 Raccord Mural Universel (UWF) 1
40 9-100-9001 Ensemble de connecteur UWF 1

1

10-108-00

41

1

6-504-00

42

6-505-00

43

1

9-100-9002

44

1

D29

45

* Les pièces consommables ne sont pas couvertes par la garantie.

D15

46

1

**

47

D20

48

D10

49

D45

50

D50

51

G52

52

2

G54

53

G57

54

G53

55

2

l’UWF, rouge et bleu 2

Kit du réducteur de débit de l’UWF
Crépine de Filtre
Joint tor

, UWF/QD 1

ique

, UWF/QD

Soupape de décharge

Écrou, tuy

xible d’adaptateur, 21,6 cm 1

Fle

ot, Roulement à billes 3

Piv
Flotteur

uyau flexible d’arrivée, 3 m 2

T

uyau flexible d’arrivée, section

T

incipale

pr

xible d’arrivée 10

au fle

, tuyau flexible d’arrivée 9

, 3 m

apide (QD), UWF 1

xion r

Conne

Kit de la soupape de secours
Kit de boîtier pour G52

, soupape de secours 1

Collier
Mécanisme pour G52

, noir

Vers le
Polaris

1
1

1

1
1
1

1

Dépannage

Français

i le nettoyeur Polaris présente souvent l'un

S
des comportements suivants, un réglage est
sans doute nécessaire pour obtenir un
fonctionnement correct.Veuillez consulter la
vue éclatée des pièces pour trouver les
références des pièces.

Action : S’accroche aux marches et

autres obstacles pendant plus

de 3 minutes.

Solution : 1. Vérifier la vitesse de rotation

de la roue du Polaris.

2. Vérifier le cycle de la soupape
de secours.

3. Ajuster la buse de propulsion.

4. Enlever tout matériel inutile
de la piscine ou installer un
kit de protection d’échelle
(commander la pièce
n°. G21 auprès d’un
distributeur Polaris).

Action : Le Polaris se déplace avec

extrême lenteur et fonctionne
avec une puissance inférieure
à la normale.

Solution : 1. Vérifier le filtre de la

connexion rapide et le
nettoyer si nécessaire.

2. Nettoyer le panier du
skimmer, le panier de la
pompe et le filtre de la
piscine

3. Vérifier si les tuyaux,
connexions et rotules
ont des fuites. Cela
expliquerait la baisse de
pression d’eau.

V

4.
de la roue du Polaris.

.

ifier la vitesse de rotation

ér

ction : Le Polaris vole autour de la

A

piscine et/ou ne fait pas
contact avec le fond.

Solution : 1. Confirmer que le disque bleu

du réducteur de débit est
installé dans l’UWF pour
diminuer le débit d’eau. Ou
bien, installer le disque rouge
du réducteur pour diminuer le
débit d’eau encore plus.

2. Vérifier la vitesse de rotation
de la roue du Polaris. Si elle
est supérieure à 32 t/min,
dévisser la soupape de
décharge pour diminuer le
débit d’eau du nettoyeur.
Remarque : La soupape de
surpression doit être réglée
uniquement si un réducteur
de débit est installé.

3. Vérifier le cycle de la soupape
de secours. Sortir la soupape
de l’eau et observer le jet. Il
doit pulser.

Action : Le Polaris ne recule pas.

Solution : 1. Vérifier le cycle de la soupape

de secours.

2. Vérifier la vitesse de rotation
de la roue du Polaris.

3. Vider le sac s’il est plein.

4. Si le flotteur de tête contient
de l’eau, le remplacer.

5. S’assurer que le tuyau
d'arrivée flotte.

Action : Le Polaris ne tourne que dans

un seul sens.

Solution : 1. Ajuster la buse de propulsion.

2. S’assurer que le tuyau
d'arrivée flotte.

www

.polar

ispool.com

ction : Le tuyau d'arrivée forme des

A

nœuds.

ction : Le nettoyeur ne nettoie pas toute

A

la piscine.

Solution : 1. Remesurer la longueur du tuyau

et vérifier qu’elle correspond à
celle requise par la forme de
la piscine.

2. Lorsque le Polaris fonctionne,
vérifier que les joints à rotule et
les connexions des tuyaux
tournent librement.

3. S’assurer que le tuyau
d'arrivée flotte.

4. Lorsque le Polaris et arrêté,
actionner chacune des roues.
Toutes les roues doivent tourner
en même temps.

Action : Le tuyau de balayage a été aspiré

dans le tuyau aspirant.

Solution : 1. S’assurer que l’ouverture à

l’extrémité du tuyau de balayage
n’est pas bloquée par la brosse
de nettoyage du tuyau
de balayage.

2. Ajuster le tuyau de balayage
pour obtenir un déplacement
régulier.

Action : Le tuyau de balayage asperge

sans cesse le pourtour de la
piscine.

Solution : 1. Régler la vitesse du tuyau de

balayage en serrant la vis
de réglage.

Solution : 1. Vérifier que le tuyau atteint le

point le plus éloigné de la
piscine à plus ou moins
15 cm près.

2. Vérifier que la buse de
propulsion est orientée au droit
du plan de base pour optimiser
le déplacement aléatoire.

3. Pendant que le nettoyeur
fonctionne, le tenir à l’envers
et regarder à l’intérieur du tube
de mise sous vide. On doit
observer un jet d’eau distinct.
En son absence, contacter le
Service de la clientèle ou un
centre de service agréé par
Polaris pour obtenir de l’aide.

Action : Le nettoyeur tourne en rond,

couché sur le côté.

Solution : 1. Si le sac de filtration est plein,

son poids peut faire basculer le
nettoyeur sur le côté.

2. Enlever le flotteur de tête et le
secouer. S’il contient de l’eau,
en commander un autre pour
le remplacer.

3. Vérifier les flotteurs du tuyau
flexible pour s’assurer qu’ils
sont régulièrement espacés.

Français

Remplacer la brosse de

2.
age du tuy

y

netto
balayage si elle est usée ou
installer une brosse s’il n’y
en a pas

Ajouter des lests au tuy

3.

balayage (commander la pièce
no. B2) pour éviter qu’il asperge
les environs de la piscine.

au de

.

au de

ispool.com

.polar

www

Wichtige Informationen

• Stellen Sie vor der Installation des Polaris sicher, dass der Poolfilter sauber ist.

• Neu installierte Rohrleitungen sollen vor Installation des Polaris sauber durchgespült werden.

• Der Polaris soll nicht zur Entfernung von Mauerputzstaub bei neuen Pools verwendet werden.

• Den Polaris nicht bedienen während er läuft, mit der Ausnahme, wenn man die Umdrehungszahl
(Umdrehungen pro Minute) der Räder prüft.

• Den Polaris vom Pool entfernen, wenn sich Badende im Pool befinden.

• Den Polaris immer von der Poolwand entfernen, wenn der Poolfilter gereinigt oder rückgespült wird.

• Vor Hinzufügung von Chemikalien, den Polaris immer vom Pool entfernen.

• Nach dem reinigen oder rückspülen das Filtersystem mindestens fünf Minuten laufen lassen, bevor
man den Polaris anschließt.

Kundendienst:

• Garantiekarte bitte sofort einsenden.

• Für Online Unterstützung: www.polarispool.com

• So können Sie Polaris finden:

US and Canada

Customer Service
2620 Commerce Way
Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep®180 Garantie

Sie haben sich für die Marke Polaris Vac-Sweep 180 entschieden, und wir danken lhnen für lhr Vertrauen. Dieses Produkt
wurde mit größter Sorgfalt entwickelt, hergestellt und geprüft, damit es zu Ihrer vollen Zufriedenheit funktioniert.

Die Garantiezeit ist auf 2 Jahrs ab Rechnungsdatum des Ersterwerbs festgelegt.

WARNHINWEIS: ANWENDUNG DES POLARIS 180 IN EINEM POOL MIT VINYLEINSATZ

yleinsatz

Bestimmte Muster des
durch Gegenstände, die mit der Vinyloberfläche in Berührung kommen, einschließlich der Poolbürste, Poolspielsachen,

per, Springbrunnen, Chlorverteiler und automatischem Poolreiniger, anfällig. Manche Muster können durch

ungen am

kier

ör

Schwimmk

ürsten der Oberfläche star

b
Installation die Farbe des Musters abreibt, wenn der Vinyleinsatz mit Gegenständen im Pool in Kontakt kommt. Polaris, so
wie die eingeschr
Mar

Vin

änkte Haftung v

yleinsatz.

Vin

es sind ganz besonders auf schnelle Oberflächenabn

atzt oder abgeschürft w

kr

er

k v

on Polaris, haften nicht für Abreibungen des Musters, so wie Abschürfungen oder

erden. Es kann auch vorkommen, dass sich während der

ützung oder Abn

ützung des Musters

www

.polar

ispool.com

Einleitung

4

7

9

10

1

2

5

3

8

6

s freut uns, dass Sie sich zum Kauf des neuen, automatischen Poolreinigers entschlossen

E
haben und wir bedanken uns, dass Sie Polaris gewählt haben. Der Polaris Vac-Sweep 180

urde so entworfen, dass er Ihnen jahrelangen, zuverlässigen Service bietet.

w
Wie die meisten mechanischen Geräte, so muss auch der Polaris periodisch nachgestellt

und routinemäßige Wartungsarbeiten, mit eventuellem ersetzen bestimmter Stressteile,
durchgeführt werden. Stellen Sie sicher, dass Sie Ihren Polaris ab und zu von Ihrem
örtlichen Polaris Händler oder von einem berechtigten Service Center warten lassen.

Bestehen Sie immer auf Originalersatzteile von Polaris. Ersatzteile die nicht von Polaris
stammen entsprechen nicht unseren Vorschriften. Es kann sein, dass sich diese Teile
negativ auf die Funktion Ihres Polaris auswirken oder diesen sogar beschädigen.

Der Polaris 180 sollte am besten von einem Poolfachmann installiert werden. Für
Personen die Erfahrung mit dem Umgang von Rohrleitungen und mechanischen
Geräten haben, ist die Installation in diesem Handbuch aufgeführt.

Polaris 180 kompletter Reiniger

1. Allzweckbeutel

2. Schwimmkopf

3. Sweep-Schlauch

4. Sweep-Schlauchbürste

5. Reiniger

06. Zufuhrschlauch

07. Schlauchschwimmkörper

08. Rücklaufventil

09. Quick Trenner mit universaler Wandhalterung

10. Durchflussbegrenzer (ein roter und

Deutsch

ein blauer)

www

.polar

ispool.com

Quick Installationsanleitung

Universal Wall Fitting

Quick Disconnect

Pressure Relief Valve

Return Line

Restrictor Disc

Filter Screen

Leader Hose Floats

2-3’ apart

Return
Line

Feed Hose Floats 

1.5 to 3’ apart

Center

Swivel

Leader Hose 

Length = Max. Depth

Installation der universalen Wandhalterung

Wird in Minuten mit einer dafür vorgesehenen Reinigungsrücklaufleitung und einer mit einem

-1/2 Zoll (3,81 cm) Innengewinde versehenem Rohranschlussstück installiert.

1

1

1. Die Filterpumpe einschalten und die Rohrleitungen durchspülen. Pumpe ausschalten.

2. Die UWH von dem Quick Trenner entfernen und die UWH mit dem blauen
Durchflussbegrenzer in die Rücklauföffnung schrauben.

3. Den Quick Trenner im Uhrzeigersinn in den UWH drehen und festziehen um diesen zu
sichern.

ücklaufleitung

R
Durchflussbegrenzer

Universale Wandhalterung(UWH)

Filtersieb

Quick Trenner

Druckbegrenzungsventil

Deutsch

2

Zufuhrschlauch passend zur Länge des Pools einstellen

Messen Sie das tiefste Ende des Pools. Schneiden Sie den Hauptschlauch von dem Ende
ab, das an den Zuleitungsschlauch befestigt ist, damit die Länge dem tiefsten Ende des
Pools gleich ist.

Befestigen Sie den Hauptschlauch an den Zuleitungsschlauch und schließen Sie den
Schlauch mittels der Rücklaufleitung an die Poolwand an. Ziehen Sie den Schlauch zum
längsten Ende des Pools. Das Schlauchende muss innerhalb von 15 cm – länger oder kürzer
– vom weitesten Punkt entfernt liegen. Siehe den mit Punkten markierten Kreis.

h zu lang?

Ist der Sc

Schneiden Sie die gleiche Länge, die der Schlauch zu lange ist, von jedem der 10 Fuß (3m)
langen Schlauchteile ab.

Ist der Schlauc

9-100-3104), eine Kippv
von einem autorisierten Polaris Händler.

Nachdem der Schlauch eingestellt wurde, sollen die
Schwimmkörper wie dargestellt platziert werden.

Rücklaufleitung

hlauc

h zu kurz?

Zuleitungsschlauchschwimmk
45 bis 90 cm auseinander

rennen Sie den Schlauch v

T

Kaufen Sie ein zusätzliches Zuleitungsschlauchstüc

D20) und zw

.

ichtung (T

orr

eile Nr

,

per

ör

ispool.com

.polar

www

Kippvorrichtung
Center

om Center der Kippv

ei Schlauchmuttern (Teile Nr. D15)

Hauptschlauch

Länge = Max.

Hauptschlauchschwimmk
60 - 90 cm m auseinander

Tief

orr

k (T

e

ör

ichtung.

eile Nr.

per

Montage des Reinigers

Velcro
Strip

Head
Float

Hose
Nut

Feed Hose
Mast

Single-wheel side

Sweep Hose

3

4

1. Den Zuleitungsschlauch mit der Mutter an
die Zufuhrleitung befestigen.

. Den Beutel herausnehmen und den

2

Velcro-Streifen locker am
Zuleitungsschlauch befestigen.

3. Den Schwimmkopf mit einem Abstand von
1,30-2,5 cm von der Zufuhrleitung
entfernt positionieren

4. Poolfilterpumpe einschalten und zum
Ansaugen vorbereiten lassen, bevor die
Druckpumpe eingeschaltet wird.

Velcro-Streifen

Schlauchmutter

Velcro-Streifen

Zufuhrleitung

Schwimmkopf

Umdrehungszahl der Räder überprüfen

Bevor Sie den Polaris bedienen sollten Sie die Räder auf die richtige Umdrehung
(Umdrehungszahl pro Minute oder UPM) überprüfen. Für die optimale Leistung soll der
Polaris zwischen 28 und 32 Umdrehungen pro Minute laufen.

1. Markieren Sie eine Seite
eines der Räder.

2. Schalten Sie die Pumpe ein
und tauchen Sie den Polaris
in das Wasser ein und zählen
Sie die Radumdrehungen
für eine Minute.

Seite mit einem Rad

Deutsch

Spülschlauch

Bei weniger als

pro Minute:

• Überprüfen Sie das Filtersieb des Quick
Trenners nach Abfall.

• Den Schaumlöffel, den Filter und den Pumpenkorb reinigen.

• Schläuche, Verbindungen und Kippvorrichtungen auf Lecks überprüfen.

• Den blauen Durchflussbegrenzer von dem UWH entfernen.

• Wenn an der Druckpumpe oder an der Filterleitung ein einstellbares Durchlassventil
installiert ist, soll dieses ganz geöffnet werden, damit das

olar

P

Bei mehr als

• Ersetzen Sie die blaue Begrenzerscheibe in der universalen Wandhalterung (UWH)
durch den roten Begrenzer. Wenn der Durchfluss immer noch zu groß ist, schrauben Sie
das Druckverminderungsventil los, bis die richtige UPM erreicht wurde. Hinweis: Das
Druckverminderungsventil darf nur eingestellt werden, wenn ein Begrenzer installiert ist.

enn auf der Drucksteigerungspumpe ein einstellbares Ventil installiert ist, stellen Sie

W

•
dieses ein, um den Wasserfluss an den Reiniger zu reduzieren.

28 Umdrehungen

is fließen kann.

32 Umdrehung

en pr

o Min

ute:

asser ungehindert zum

W

:

www

.polar

ispool.com

Velcro
Closure

Feineinstellung des Polaris Reinigers

enn der Polaris richtig eingestellt ist, saugt, bürstet und reinigt er alle Flächen und Bereiche

W
willkürlich im gesamten Pool. Der Polaris 180 wechselt etwa alle 3 Minuten in den
Rückwärtsmodus um. Durch diese Bewegung entfernt sich der Polaris von
etwaigen Hindernissen.

Schub-Jet Einstellung

Das Schub-Jet steuert den Polaris. Die
Fabrikeinstellung ist horizontal und nach
hinten, jedoch können andere Einstellungen,
je nach Pool, hilfreich sein.

Sweep-Schlaucheinstellung

Der Sweep-Schlauch soll sich mühelos und un­gehindert hin und her bewegen. Zur Einstellung schalten
Sie die Drucksteigerungspumpe aus und drehen die
Sweep-Schlaucheinstellungsschraube. Drehen Sie sie
im Uhrzeigersinn, um die Bewegung zu reduzieren.

Routine Wartung

Deutsch

Filterbeutel Reinigen

Entfernen Sie den Beutel. Den Verschluss öffnen und den Abfall entfernen.

Leeren Sie den Beutel, wenn
er halb voll ist, besonders
dann, wenn er durch Sand
verschmutzt ist.

Es ist einfacher, den Beutel
zu leeren, wenn er trocken
ist. Wechseln Sie zwischen
zwei Filterbeuteln ab.

Velcro Verschluss

Rückspülung des Poolfilters

is immer von der Poolwand

kspülen, soll der P

or Sie den P

v

Be
entfernt werden. Nach dem reinigen und rückspülen soll das Filtersystem mindestens fünf
Minuten lang lauf
angeschlossen wird.

oolfilter reinigen oder r

en um die Rüc

üc

klaufleitungen durchzuspülen be

olar

vor der Polaris neu

Lagerung und Einwinterung

olaris soll nie im direkten Sonnenlicht gelagert w

Der P
Wasserrückstände aus den Schläuchen abgelassen werden (Schäden durch Frost werden

on der Gar

v

k

Quic
autorisierten Polaris-Händler erhältliche UWH Removal Tool (UWH-Entferner) (Teile-Nr. 10­102-00) v

antie nicht gedeckt). Entfernen Sie den UWH von der Poolwand, indem Sie den

renner ben

T

enden.

erw

en und ihn durch Zugkr

utz

aft abschrauben. Falls nötig, das bei jedem

erden.

Für die Einwinter

ung sollen alle

www

.polar

ispool.com

I

nstall dished

side out

Serial Number

M

A

D

E

I

N

U

S

A

M

A

D

E

I

N

U

S

A

1

2

3

4

5

6

7

8

9

2

12

13

14

15

16

17

20

2

2

2

10

11

12

12

12

12

15

15

15

15

15

13

14

11

13

14

19

18

17

16

19

18

19

18

17

16

15

2

21

22

23

24

25

26

27

28

29

30

29

31

32

33

30

15

13

34

33

35

34

36

37

Pool
Wall

38

39

40

41

42

43

44

45

46

47

46

48

10-foot Hose

10-foot Leader Hose

To The
Polaris

10-foot Hose

49

50

51

52

53

54

50

50

55

Explosionsdarstellung

Deutsch

Seriennummer

Beckenwand

Nr. Teile-Nr. Bezeichnung Anzahl Nr. Teile-Nr. Bezeichnung Anzahl Nr. Teile-Nr. Bezeichnung Anzahl

1 A16 Allzweckbeutel* 1
2 C40 Schraube, 10-32 x 3/8 Zoll 10
3 A5 Reiniger Oberseite 1
4 A20 Schwimmkörper, Kopf 1
5 9-100-3105 Schlauchbürste* 1
6 B25 Mundlochspitze mit Spitzenschutz1
7 B5 Spülschlauch komplett* 1
8 B10 Schleissringe* 8

9 B15 Spülschlauchbausatzklammer 1
10 B20 Einstellschraube, Spülschlauch 1
11 C66 Welle, Groß (mit Sand-

/Schotterschutz 2
12 C75 Schraube/Mutter, 10-32 x 7/8 Zoll 6
13 C45 Sicherungsscheibe für C36 7
14 C70 Achsscheibe für C65/C66 3
15 C60 Kugellager, Räder 8
16 C6 Rad, Groß (ohne Kugellager) 3
17 C10 Rad, MaxTrax®*3
18 C64 Radbeilagscheibe, Plastik 4
19 C55 Radschraube, Plastik 4

20 C65 Welle, Groß (nur für hinteres Rad) 1
21 C131 Schub-Jet Kit 1
22 C16 Zwischenrad, klein 1
23 C30 Schraube, 4-40 x 3/16 Zoll 1
24 C32 Schraube, 6-32 x 1/2 Zoll 1
25 C25 Feder für C36 1
26 C36 Schwingachsenkit 1
27 A10 Basis mit Stütze 1
28 C145 Rahmen 1
29 C80 Kugellager, Turbine 2
30 C83 Turbinenschaftrohre 1
31 C86 Triebwellenbausatz 1
32 A40 Turbinenschaftschutz 1
33 A30 Schraube, 10 x 1/2 Zoll 5
34 9-100-7170 Schlauchklammer für WKS 2
35 C120 Schlauch für C110, 19 cm 1
36 C115 Ellbogen für C110 oder

Zuführmastrohr 2
37 C110 Turbinenabdeckung mit Ellbogen 1
38 10-112-00 Durchflussbegrenzer, rot und blau 2

ispool.com

.polar

www

3 m

3 m

Hauptschlauch, 3 m

39 6-5 00-00 Universale Wandhalterung (UWH) 1
40 9-100-9001 UWH Verbindungsbausatz 1
41 10-108-00 UWH Durchflussbegrenzerkit 1
42 6-504-00 Filter, UWH/AD 1
43 6-505-00 O-Ring, UWH/AD 1
44 9-100-9002 Druckverminderungsventil,

schwarz 1
45 D29 Quick-Trenner, UWH 1
46 D15 Düsenmutter, Zuleitungsschlauch 10
47 ** Adapterschlauch, 21,6 cm 1
48 D20 Kippvorrichtung, Kugellager 3
49 D10 Schwimmkörper,

Zuleitungsschlauch 9
50 D45 Zuleitungsschlauch, 3 m 2
51 D50 Zuleitungsschlauch,

Hauptschlauch 1
52 G52 Rücklaufventil 1
53 G54 Gehäusebausatz für G52 1
54 G57 Verschluss, Rücklaufventil 1
55 G53 Mechanismus für G52 1

* Verschleißteile sind nicht von der Garantie gedeckt.

zum
Polaris

Fehlerbehebung

Deutsch

ollte der Polaris Reiniger des öfteren

S
folgende Probleme zeigen, kann es sein,
dass eine Neueinstellung notwendig sind,
um die ursprüngliche Leistung wieder
herzustellen. Für Zubehörteile siehe
Explosionsdarstellung.

Vorgang: Bleibt bei Stufen oderanderen

Hindernissen länger als 3
Minuten hängen.

Lösung: 1. Umdrehungszahl der Räder

überprüfen.

2. Sicherstellen, dass das
Rücklaufventil richtig
durchläuft.

3. Schub-Jet justieren.

4. Unnötige Hardware vom
Pool entfernen oder ein
Leiter-Schutzkit installieren
(bestellen Sie Teilenummer
G21, von Ihrem Polaris
Händler).

Vorgang: Der Polaris bewegt sich nur

träge und läuft mit weniger
Kraft als normal.

Lösung: 1. Filtersieb in dem Quick

Trenner überprüfen und wenn
nötig, reinigen.

2. Schaumlöffelkorb,
Pumpenkorb und Poolfilter
reinigen.

3. Alle Schläuche, Verbindungen
und Kippvorrichtungen auf
Lecks, die zum Verlust von
Wasserdruck führen können,
überprüfen.

Umdrehungszahl der Räder

4.

en.

üf

pr

über

organg: Der Polaris saust durch den

V

Pool und/oder hat keinen
Kontakt mit dem Boden.

Lösung: 1. Stellen Sie sicher, dass der

blaue Durchflussbegrenzer in
die UWH installiert ist und den
Wasserdurchfluss drosselt,
oder installieren Sie den roten
Durchflussbegrenzer um den
Wasserdurchfluss noch mehr
zu drosseln.

2. Umdrehungszahl der Räder
überprüfen. Bei mehr als
32 Umdrehungen pro
Minute lockern Sie das
Überdruckventil, um den
Wasserfluss zum Reiniger
zu verringern. Hinweis: Das
Druckverminderungsventil
darf nur eingestellt werden,
wenn ein Begrenzer
installiert ist.

3. Sicherstellen, dass das
Rücklaufventil richtig
durchläuft. Nehmen Sie das
Ventil aus dem Wasser und
beobachten Sie das Jet. Es
sollte ein- und ausschalten.

Vorgang: Polaris Rücklauf funktioniert

nicht.

Lösung: 1. Sicherstellen, dass das

Rücklaufventil
richtig durchläuft.

Umdrehungszahl der Räder

2.
überprüf

3. W
bitte leeren.

4. Wenn sich im Schwimmkopf
Wasser befindet, bitte
ersetzen.

en.

enn der Beutel voll ist,

www

.polar

ispool.com

Stellen Sie sicher, dass der

5.
Zufuhrschlauch schwimmt.

Vorgang: Der Polaris dreht sich nur in eine

Richtung.

Lösung: 1. Schub-Jet einstellen.

2. Stellen Sie sicher, dass der
Zufuhrschlauch schwimmt.

Vorgang: Der Zufuhrschlauch verwickelt

sich.

Lösung: 1. Messen Sie erneut die

Schlauchlänge um sicher zu
stellen, dass die Länge des
Schlauches für die Länge des
Pools richtig ist.

2. Mit dem Polaris in der „An“
Position, überprüfen Sie, dass
sich die Kippvorrichtungen, die
zum Schlauch führen und dass
sich die Schlauchverbindungen
frei bewegen können.

3. Stellen Sie sicher, dass der
Zufuhrschlauch schwimmt.

4. Mit dem Polaris in der „Aus"
Position, überprüfen Sie, ob
sich jedes Rad dreht. Alle Räder
sollten sich gleichzeitig drehen.

Vorgang: Der Sweep-Schlauch wird in das

Saugrohr gesaugt.

3. Fügen Sie ein Sweep-Schlauch
Gewicht hinzu (Teile Nr. B2
bestellen), um zu vermeiden,
dass der Sweep-Schlauch
Wasser aus dem Pool sprüht.

Vorgang: Der Reiniger reinigt nicht den

gesamten Pool.

Lösung: 1. Stellen Sie sicher, dass der

Schlauch bis auf 15 cm zum
entferntesten Ende des
Pools reicht.

2. Prüfen Sie, ob das Schub-Jet
in horizontaler Position steht
und nach hinten zeigt, wodurch
dann beliebige Drehungen
optimiert werden können.

3. Halten Sie den Reiniger,
während er läuft, mit der
Unterseite nach oben gerichtet
und schauen Sie in das
Vakuumrohr hinein. Es soll
dort ein deutlich sichtbarer
Wasserstrahl laufen. Sollte das
nicht der Fall sein, dann setzen
Sie sich bitte mit Ihrem
Kundendienst oder mit einem
von Polaris genehmigten
Service Center in Verbindung.

Deutsch

Lösung: 1. Stellen Sie sicher, dass das

Ende des Sweep-Schlauches
nicht von der Sweep­Schlauchbürste blockiert wird.

2. Der Sweep-Schlauchsoll so
eingestellt sein, dass er sich

enn sie

enn

www

t hin

.polar

ühelos und ungehinder

m
und her bewegen kann.

Vorgang: Der Sweep-Schlauch sprüht

ständig Wasser aus dem Pool.

Lösung: 1. Sweep-Schlauch

Geschwindigkeit einstellen,
indem Sie die justierbaren
Schrauben anziehen.

2. Ersetzen Sie die Sweep-

, w

Schlauchb
abgen
sie fehlt.

ürste

utzt ist oder w

Vorgang: Der Reiniger liegt auf der Seite

und dreht sich im Kreis.

Lösung: 1. Filterbeutel prüfen. Wenn dieser

voll ist kann es den Reiniger auf
einer Seite nach unten ziehen.

2. Den Schwimmkopf entfernen
enn in den

opf

erden.

W

W

asser

und schütteln.
Schwimmk
eingedrungen ist, muss dieser
ersetzt, und ein neuer
bestellt w

3. Prüfen Sie, ob die

Schlauchschwimmkörper
gleichmäßig verteilt und
voneinander getrennt sind.

ispool.com

Información importante

• Antes de instalar el Polaris, asegúrese de que el filtro de la piscina esté limpio.

• Si la tubería del agua es nueva, debiera purgarse antes de instalar el Polaris.

• El Polaris no debiera utilizarse para aspirar el polvo de yeso en las piscinas nuevas.

• A excepción de cuando compruebe las revoluciones de la rueda, no toque el Polaris mientras esté
funcionando.

• Quite siempre el Polaris antes de que los nadadores entren en la piscina.

• Desconecte siempre el Polaris de la pared de la piscina cuando limpie o lave el filtro en
contracorriente.

• Retire siempre el Polaris de la piscina antes de efectuar un tratamiento químico intensivo del agua.

• Después de limpiar o lavar el filtro en contracorriente, deje que le el sistema de filtración funcione
al menos durante cinco minutos antes de volver a conectar el Polaris.

Atención a clientes o apoyo técnico:

• Envíe inmediatamente por correo la tarjeta de garantía.

• Para apoyo técnico en línea: www.polarispool.com

• Para comunicarse con Polaris:

US and Canada

Customer Service
2620 Commerce Way
Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep®180 Garantia

Ud. ha elegido la marca Polaris Vac-Sweep 180 y le agradecemos su confianza. Este producto se ha diseñado, fabricado y
controlado con el mayor esmero para proporcionarle plena satisfacción

La garantía es válida para 2 años a partir de la fecha de facturación al primer usuario.

ADVERTENCIA: USO DEL POLARIS 180 EN UNA PISCINA REVESTIDA DE VINILO

Los dibujos en algunos revestimientos de vinilo son especialmente susceptibles a desgaste superficial o borrado del dibujo,
como resultado de que entren en contacto con la superficie vinílica determinados objetos, tales como cepillos, juguetes de
piscina, flotadores, fuentes, surtidores de cloro y limpiafondos automáticos. Los dibujos de algunos revestimientos de vinilo
pueden rayarse o rasgarse de manera considerable simplemente al rozar la superficie con un cepillo de piscina. También
puede borrarse la tinta del dibujo durante la instalación o al entrar en contacto con objetos en la piscina. Polaris no asume
responsabilidad alguna por el borrado del dibujo o el rayado o rasgado del revestimiento de vinilo, ni la garantía limitada
cubre estas contingencias.

www

.polar

ispool.com

Introducción

4

7

9

10

1

2

5

3

8

6

eciba nuestras felicitaciones por la compra de su nuevo limpiafondos automático y

R
gracias por preferir Polaris. El diseño del limpiafondos Polaris Vac-Sweep 180 le

rindará muchos años de servicio confiable y eficiente.

b
Al igual que muchos dispositivos mecánicos, el Polaris requiere de ajustes y

mantenimiento periódico, así como la reposición eventual de algunas piezas de uso
muy intensivo. Asegúrese de que el Polaris sea revisado ocasionalmente por su
distribuidor local de Polaris o por un centro de servicio autorizado.

Siempre insista en genuinas piezas de repuesto Polaris. Las piezas de otras marcas no
están fabricadas a nuestras especificaciones. Podrían afectar adversamente el
funcionamiento de su Polaris y hasta dañarlo.

Para lograr los mejores resultados, el Polaris 180 debe ser instalado por un técnico
especializado en piscinas. Para personas con experiencia y confianza en el manejo de
equipo mecánico y en fontanería, este manual describe el procedimiento de instalación.

Limpiafondos completo Polaris 180

1. Bolsa multipropósito

2. Flotador del cabezal

3. Manguera barredora

4. Restregador de la manguera barredora

5. Cuerpo del limpiafondos

06. Manguera alimentadora

07. Flotadores de la manguera

08. Válvula de retroceso

09. Desconector rápido con conector universal

de pared (CUP)

10. Discos restrictores (uno rojo y uno azul)

Español

www

.polar

ispool.com

Instrucciones para la instalación rápida

Universal Wall Fitting

Quick Disconnect

Pressure Relief Valve

Return Line

Restrictor Disc

Filter Screen

Leader Hose Floats

2-3’ apart

Return
Line

Feed Hose Floats 

1.5 to 3’ apart

Center
Swivel

Leader Hose 

Length = Max. Depth

Instale el conector universal de pared

El conector universal de pared (CUP) se instala en minutos en piscinas que cuenten con

ínea exclusiva de retorno para la limpieza y un accesorio hembra de tubería 1-1/2 pulgadas

1

l
(3,8 cm) con rosca.

1. Encienda la bomba de filtración y purgue la tubería. Apague la bomba.

2. Desatornille el CUP del desconector rápido y atornille el CUP con el restrictor azul en la
abertura de retorno.

3. Gire el desconector rápido en el sentido horario para que entre en el CUP y tire hacia
afuera para asegurarlo.

Línea de retorno

Disco restrictor

Conector universal de pared (CUP)

Tamiz del filtro

Desconector rápido

Válvula de desahogo de presión

Ajuste la manguera alimentadora al tamaño de la piscina

Mida la parte más profunda de la piscina. Corte el tramo-guía de la manguera, en el extremo

2

Español

que se conecta a la manguera alimentadora, de manera que la extensión del tramo-guía sea
igual a la profundidad máxima de la piscina.

Conecte el tramo-guía a la manguera alimentadora y conecte la manguera a la línea de
retorno en la pared de la piscina. Extienda la manguera hasta el punto más alejado de la
piscina. El extremo de la manguera debe quedar entre 15 cm antes de este punto y 15 cm
más allá de este punto, tal como se muestra en el círculo punteado del dibujo.

¿Resulta demasiado larga la manguera? Separe la manguera donde se encuentra la
conexión giratoria. Corte cantidades iguales del excedente de cada tramo de 3 m.

¿Queda corta la manguera? Compre de un representante autorizado de Polaris un tramo
adicional de manguer
tuercas para manguera (Pza.

Una vez ajustada la extensión de la manguera, coloque los flotadores
de la manguera como se indica en el diagrama.

Línea de

no

retor

a (Pza. No 9-100-3104), una conexión giratoria (Pza. No D20) y dos

No D15).

Tramo-guía,

xtensión =

e

Profundidad máxima

Flotadores de la manguer
alimentador
45 ó 90 cm

a, a cada

www

.polar

a

Conexión

giratoria

central

ispool.com

Flotadores del tramo-guía
a cada 60 ó 90 cm

Arme el limpiafondos

Velcro
Strip

Head
Float

Hose
Nut

Feed Hose
Mast

Single-wheel side

Sweep Hose

3

4

1. Use la tuerca para sujetar la
manguera alimentadora al conducto
de alimentación.

2. Saque la bolsa y coloque la tira de
velcro alrededor del tubo alimentador.

3. Coloque el flotador del cabezal
1,3 ó 2,5 cm detrás del conducto
de alimentación.

4. Encienda la bomba de filtración de la
piscina y permita que cebe antes de
encender la bomba reforzadora.

Tira de velcro

Tuerca de la
manguerar

Tubo
alimentador

Flotador del
cabezal

Compruebe las RPM de la rueda

Antes de usar el Polaris, asegúrese de que la rueda gire a las revoluciones por minuto (RPM)
correctas. Para lograr la máxima eficiencia, el Polaris debiera funcionar entre 28 y 32 RPM.

1. Marque el neumático del
lado del limpiafondos que
tiene una sola rueda.

2. Encienda la bomba, so
stenga el limpiafondos
debajo del agua y cuente
las revoluciones de la
rueda durante un minuto.

Lado de la unidad
con una sola rueda

Manguera
barredora

Español

Si gira a

• Vea si hay suciedad en el tamiz del filtro

• Limpie el skimmer, el filtro y la cesta de la bomba.

• Inspeccione las mangueras, conexiones y rótulas en busca de fugas.

• Quite el disco restrictor azul del CUP.

• Si la bomba reforzadora o línea del limpiafondos cuenta con válvula de desagüe, ábrala

Si gira a

• Reemplace el disco reductor azul en el Conector Universal de Pared (CUP) por el

• Si se instala una válvula ajustable en la bomba de refuerzo, ajústela para reducir el

menos de 28 RPM:

en el desconector rápido.

por completo para que el agua llegue libremente al Polaris.

más de 32 RPM:

reductor rojo. Si el caudal es demasiado alto, desenrosque la válvula reguladora de

La válvula reguladora de presión sólo

Nota:

presión hasta alcanzar las RPM adecuadas
se debe ajustar si se encuentra instalado un reductor.

caudal de agua al limpiador.

.

www

.polar

ispool.com

Velcro
Closure

Ajustes menores del limpiafondos Polaris

Al funcionar correctamente, el Polaris aspira, barre y restrega, al azar, todas las superficies

e la piscina. Aproximadamente cada 3 minutos, el Polaris 180 entra en reversa. Esta acción

d
aleja el Polaris de obstáculos en la piscina.

Ajuste del chorro impulsor

El chorro impulsor determina la dirección
del Polaris. La posición fijada en la fábrica es la
central, pero otras posiciones podrían resultar
útiles, según la configuración de la piscina.

Ajuste de la manguera barredora

La manguera barredora debiera moverse en una forma
de barrido suave. Para ajustarla, apague la bomba de
refuerzo y gire el tornillo de ajuste de la manguera
barredora. Para disminuir el movimiento, gire en
sentido de las agujas del reloj.

Mantenimiento periódico

Limpieza de la bolsa del filtro

Desprenda la bolsa. Abra la bolsa y deseche la suciedad.

Vacíe la bolsa cuando se
encuentre llena hasta la
mitad, especialmente si
contiene arena.

Es más fácil vaciar la bolsa

Español

cuando está seca. Alterne
entre dos bolsas.

Cierre de velcro

Lavado del filtro de la piscina

Siempre desconecte el Polaris de la pared de la piscina antes de limpiar o lavar en
contracorriente el filtro. Después de limpiarlo o lavarlo, deje que funcione el sistema de

ación al menos durante cinco minutos para purgar plenamente las líneas de retorno,

filtr
antes de volver a conectar el Polaris.

Almacenaje y preparación para el invierno

xponiéndolo a los rayos directos del Sol. Antes de almacenar el

is e

Nunca guarde el P
Polaris para el invierno, drene todo el agua del Polaris (La garantía no cubre daños por
congelación). Quite el conector universal de pared (CUP) de la pared de la piscina,
colocando el desconector r
utilice la herramienta para quitar el CUP (número de pieza 10-102-00) que puede obtener de
cualquier distribuidor Polaris autorizado.

olar

ápido y tir

ando con presión par

a desenroscarlo. Si es necesario,

www

.polar

ispool.com

Install dished

side out

Serial Number

M

A

D

E

I

N

U

S

A

M

A

D

E

I

N

U

S

A

1

2

3

4

5

6

7

8

9

2

12

13

14

15

16

17

19

18

20

2

2

2

10

11

12

12

12

12

15

15

15

15

15

13

14

11

13

14

19

18

17

16

19

18

19

18

17

16

15

2

21

22

23

24

25

26

27

28

29

30

29

31

32

33

30

15

13

34

33

35

34

36

37

P

ool

Wall

38

39

40

41

42

43

44

45

46

47

46

48

10-foot Hose

10-foot Leader Hose

To The

Polaris

10-foot Hose

49

50

51

52

53

54

50

50

55

Diagrama expandido de piezas

Número de serie

Pared de
la piscina

No.

No. pieza Descripción Cant. No. No. pieza Descripción Cant. No. No. pieza Descripción Cant.

1 A16 Bolsa multiusos* 1
2 C40 Tornillo, 10-32 x 3/8" 10
3 A5 Carcasa superior 1
4 A20 Flotador, cabezal 1
5 9-100-3105 Frotador, cola barredora* 1
6 B25 Casquillo de orificio con protector 1
7 B5 Manguera barredora completa* 1
8 B10 Anillo protector* 8
9 B15 Abrazadera, manguera barredora 1

10 B20 Rosca de ajuste, manguera

barredora 1

arena y grava) 2

rodamientos) 3

11 C66 Eje largo (con protector de

12 C75 Tornillo y tuerca, 10-32 x 7/8" 6
13 C45 Arandela de cierre para C36 7
14 C70 Placa de eje para C65 y C66 3
15 C60 Rodamiento, rueda 8
16 C6 Rueda grande (no incluye

17 C10 Neumático, MaxTrax®*3
18 C64* Arandela de rueda, plástico 4
19 C55* Tornillo de rueda, plástico 4

3 m

3 m

Español

tramo-guía, 3 m

Al
Polaris

20 C65 Eje largo (sólo rueda posterior) 1
21 C131 Juego del chorro impulsor 1
22 C16 Rueda pequeña 1
23 C30 Tornillo, 4-40 x 3/16" 1
24 C32 Tornillo, 6-32 x 1/2" 1
25 C25 Muelle para C36 1
26 C36 Juego de eje oscilador 1
27 A10 Carcasa inferior con abrazadera 1
28 C145 Carcasa completa 1
29 C80 Rodamiento, turbina 2
30 C83 Cilindro de eje de turbina 1
31 C86 Conjunto del eje de transmisión 1
32 A40 Protector del eje de la turbina 1
33 A30 Tornillo, 10 x 1/2" 5
34 9-100-7170 Abrazadera de manguera

35 C120 Manguera para C110, 19 cm 1

para el SDA 2

36 C115 Codo para C110 o tubo

para mástil de alimentación 2
37 C110 Cubierta de turbina con codo 1
38 10-112-00 Disco restrictor, CUP, rojo y azul 2
39 6-500-00 Conector universal de pared (CUP)1

.polar

www

40 9-100-9001 Conjunto de conector

41 10-108-00 Juego de restrictores, CUP 1
42 6-504-00 Tamiz del filtro, CUP/DR 1
43 6-505-00 Anillo espaciador, CUP/DR 1
44 9-100-9002 Válvula reguladora de presión,

universal de pared 1

negra 1
45 D29 Desconector rápido (DR), CUP 1
46 D15 Tuerca, manguera alimentadora 10
47 ** Manguera adaptadora, 21,6 cm 1
48 D20 Conexión giratoria, rodamiento 3
49 D10 Flotador, manguera alimentadora 9
50 D45 Manguera alimentadora, 3 m 2
51 D50 Manguera alimentadora,

52 G52 Conjunto de válvula de retroceso1
53 G54 Juego de estuche para G52 1

tramo-guía, 3 m 1

54 G57 Collarín, válvula de retroceso 1
55 G53 Mecanismo para G52 1

* Los componentes sujetos a desgaste no quedan comprendidos por la gar

ispool.com

antía.

Resolución de problemas

i el limpiafondos Polaris muestra cualquiera

S
de las siguientes acciones, podrían resultar
necesarios algunos ajustes para lograr el
máximo rendimiento. Consulte el diagrama
detallado de las piezas para obtener las
referencias de éstas.

Acción: Se atasca más de 3 minutos

en los escalones u otros
obstáculos.

Solución: 1. Compruebe las RPM de

la rueda.

2. Verifique que la válvula de
retroceso esté ciclando.

3. Ajuste el chorro impulsor.

4. Retire de la piscina los
aditamentos innecesarios o
instale placas protectoras
para escalerilla (Pida de un
distribuidor Polaris la
pieza G-21).

Acción: El Polaris se muestra muy

lento, con menos potencia que
lo normal.

cción: El Polaris corre por la piscina a

A

velocidad excesiva o no hace
contacto con el fondo.

Solución: 1. Verifique que el disco

restrictor color azul se
encuentre instalado en el
CUP para reducir el flujo del
agua. O instale el disco
restrictor rojo para reducir el
flujo aún más.

2. Compruebe las RPM de la
rueda. Si exceden de 32
RPM, desenrosque la válvula
de desahogo de presión para
reducir la cantidad de agua
que llega al limpiafondos.
Nota: La válvula reguladora
de presión sólo se debe
ajustar si se encuentra
instalado un reductor.

3. Verifique que la válvula de
retroceso esté ciclando.
Sostenga la válvula fuera del
agua y observe el chorro.
Debe salir y desaparecer en
forma intermitente.

Solución: 1. Inspeccione el tamiz del filtro

en el desconector rápido y, de
ser necesario, límpielo.

Español

2. Limpie la cesta del skimmer,
la cesta de la bomba y el filtro
de la piscina.

3. Inspeccione todas las
mangueras, conexiones y
rótulas para ver si hay fugas
que pudieran provocar una
pérdida de presión del agua.

4.

Compr
la r

uebe las RPM de

ueda.

Acción: El Polaris no retrocede.

Solución: 1. Verifique que la válvula de

retroceso esté ciclando.

2. Compruebe las RPM de
la rueda.

3. Si la bolsa se encuentra
llena, vacíela.

4. Si el flotador de la cabeza
tiene agua, reemplácelo.

5. Asegúrese que la manguera
alimentadora esté flotando.

Acción: El Polaris gira siempre en el

mismo sentido.

Solución: 1. Ajuste el chorro impulsor.

2. Asegúrese que la manguera
alimentadora esté flotando.

www

.polar

ispool.com

cción: La manguera alimentadora

A

se atasca.

cción: El limpiafondos no limpia toda

A

la piscina.

Solución: 1. Vuelva a medir la manguera

para verificar que se ha
ajustado al tamaño correcto,
de acuerdo con la configuración
de la piscina.

2. Con el Polaris funcionando,
verifique que las rótulas
en la manguera y las
conexiones de la manguera
giran libremente.

3. Asegúrese que la manguera
alimentadora esté flotando.

4. Con el Polaris apagado, haga
girar cada una de las ruedas.
Todas deben girar al mismo
tiempo.

Acción: La manguera barredora es

succionada por el tubo
de aspiración.

Solución: 1. Verifique que el restregador no

ha obstruido la abertura al final
de la manguera barredora.

2. Ajuste la manguera barredora
hasta lograr movimientos
amplios y suaves.

Acción: La manguera barredora

constantemente rocía agua fuera
de la piscina.

Solución: 1. Ajuste la velocidad de la

manguera barredora, apretando
el tornillo de ajuste.

Solución: 1. Verifique que la extensión de la

manguera quede dentro de 15
cm del punto más alejado de
la piscina.

2. Vea si el chorro impulsor se
encuentra en la posición
central, que es la óptima para
realizar giros al azar.

3. Sostenga el limpiafondos boca
abajo mientras se encuentre
funcionando e inspeccione el
tubo de aspiración. Debe verse
claramente un chorro de agua.
De lo contrario, comuníquese
con la oficina de atención a
clientes o con un centro de
servicio autorizado de Polaris.

Acción: El limpiafondos está de lado,

girando en círculos.

Solución: 1. Inspeccione la bolsa del

filtro. Si está llena, puede
desequilibrar el limpiafondos.

2. Quite el flotador del cabezal y
sacúdalo. Si hay agua en el
flotador, pida un flotador nuevo.

3. Inspeccione los flotadores de la
manguera para asegurar que se
encuentren separados
uniformemente.

.

Español

Reemplace el restregador

2.
de la manguera barredora

alta o se encuentr

si f
desgastado

regue una pesa par

Ag

3.
manguera barredora (pida la
pieza B-2) para impedir que
la manguera rocíe agua.

a

.

a la

ispool.com

.polar

www

Informazioni importanti

• Prima di installare il Polaris, accertarsi che il filtro della piscina sia pulito.

• Le tubature nuove devono essere lavate a fondo prima di installare il Polaris.

• Il Polaris non va utilizzato per rimuovere la polvere dell’intonaco di una piscina nuova.

• Non maneggiare mai il Polaris quando è in funzione a meno che non si debba controllare l’RPM
(numero di giri al minuto) delle ruote.

• Togliere sempre il Polaris dalla piscina prima che vi entrino i bagnanti.

• Scollegare sempre il Polaris dalla parete della piscina quando si pulisce o si lava il suo filtro.

• Togliere sempre il Polaris dalla piscina prima di trattare l’acqua con agenti chimici.

• Dopo avere pulito o lavato il filtro, lasciare che l’impianto di filtrazione funzioni per almeno cinque
minuti prima di ricollegare il Polaris.

Per assistenza clienti o supporto

• Si prega di inviare immediatamente la cartolina della garanzia

• Per supporto on-line www.polarispool.com

• Per contattare la Polaris: US and Canada

Customer Service
2620 Commerce Way
Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep®180 Garanzia

Lei ha scelto la marca Polars Vac-Sweep 180 e noi perciò la ringraziamo per la sua fiducia. Questo prodotto è stato ideato,
prodotto e controllato con la massima cura per garantirne la completa soddisfazione.

La durata della garanzia è fissata ad 2 annos a partire dalla data di fatturazione al primo utente..

AVVERTENZA: USO DEL POLARIS IN UNA PISCINA CON RIVESTIMENTO IN VINILE

Certi rivestimenti in vinile hanno dei disegni che sono particolarmente suscettibili a usura superficiale rapida o a
cancellazione del disegno causati dal contatto con vari oggetti, compreso spazzole, giocattoli acquatici, galleggianti, fontane,
distributori per la clorazione e dispositivi automatici per la pulizia di piscine. I disegni di alcuni rivestimenti in vinile possono
venire seriamente danneggiati con graffiature semplicemente strofinando la superficie con una spazzola per piscine.
L’inchiostro del disegno può anche cancellarsi durante l’installazione o quando viene a contatto di oggetti posti nella piscina.
La Polaris non assume responsabilità per la cancellazione, abrasione o segnatura di un rivestimento in vinile e tali danni non
sono coperti dalla garanzia limitata.

www

.polar

ispool.com

Introduzione

4

7

9

10

1

2

5

3

8

6

ongratulazioni per l’acquisto di un nuovo dispositivo di pulizia automatica per piscine e

C
grazie di avere scelto un Polaris. Il Polaris Vac-Sweep 180 è stato progettato per fornire

nni di servizio affidabile ed efficiente.

a
Come tutti i dispositivi meccanici, il Polaris richiede regolazioni periodiche, una

manutenzione regolare e la sostituzione di certe parti sottoposte a lavoro pesante.
Accertarsi che il Polaris venga controllato di tanto in tanto da parte del rivenditore
Polaris locale o di un centro di servizio autorizzato.

Richiedere sempre che vengano usate parti di ricambio originali Polaris. Pezzi di ricambio
di altre marche non sono prodotti secondo le specifiche della fabbrica. Tali pezzi possono
influire in modo negativo sulle prestazioni del Polaris e possono anche danneggiarlo.

Per ottenere i risultati migliori, il Polaris 180 deve essere installato da un tecnico
specializzato. Questo manuale descrive come installare il dispositivo per persone che
hanno esperienza e dimestichezza con impiegati idraulici e attrezzature meccaniche.

Il dispositivo di pulizia completo Polaris 180

1. Sacco d’impiego generale

2. Galleggiante di testa

3. Tubo flessibile di pulizia

4. Spazzola del tubo flessibile di pulizia

5. Corpo del dispositivo di pulizia

06. Tubo flessibile di alimentazione

07. Galleggianti dei tubi flessibili

08. Valvola di rigurgito

09. Dispositivo di sconnessione rapida con

raccordo a parete universale

10. Dischi limitatori del flusso (uno rosso
e uno blu)

Italiano

www

.polar

ispool.com

Istruzioni per una rapida installazione

Universal Wall Fitting

Quick Disconnect

Pressure Relief Valve

Return Line

Restrictor Disc

Filter Screen

Leader Hose Floats

2-3’ apart

Return
Line

Feed Hose Floats 

1.5 to 3’ apart

Center
Swivel

Leader Hose 

Length = Max. Depth

Installazione del raccordo a parete universale

Si installa nel giro di pochi minuti nelle piscine dotate di linea di ritorno dedicate per il

ispositivo di pulizia e di un raccordo filettato femmina da 1 pollice e 1/2 (3,8 cm).

1

d

1. Accendere la pompa di filtraggio della piscine e lavare a fondo la tubatura. Spegnere la pompa.

2. Rimuovere il raccordo a parete universale (UWF) dal dispositivo di sconnessione rapida
e avvitarlo con il disco limitatore blu inserito nella porta di ritorno.

3. Inserire il dispositivo di sconnessione rapida nell’UWF girando in senso orario e tirare
verso di sé per fissare.

Linea di ritorno

Disco limitatore del flusso

Raccordo universale a parete (UWF)

Schermo filtro

Elemento di sconnessione rapida

Valvola limitatrice della pressione

Regolazione della lunghezza del tubo di alimentazione in
modo che si adatti a quella della piscina

2

Italiano

Misurare dalla parte più profonda della piscina. Tagliare il tubo adduttore dall’estremità che si
collega al tubo di alimentazione, in modo che la sua lunghezza sia uguale a quella della
parte più profonda della piscina.

Collegare il tubo adduttore a quello di alimentazione e quindi collegare l’insieme alla parete
della piscina in corrispondenza della linea di ritorno. Estendere il tubo al punto più distante
della piscina. L’estremità del tubo deve rientrare entro 15 cm, più o meno, del punto più
distante. Vedere il cerchio punteggiato.

Il tubo è tr

lunghezze uguali dell’eccedenza da ognuna delle sezioni di 10 piedi (3 m).
Il tubo è troppo corto? Acquistare presso il rivenditore Polaris autorizzato una sezione

supplementare di tubo di alimentazione (parte n. 9-100-3104), una parte di perno (parte n.
D20) e due dadi da tubo (parte n. D15).

Dopo avere regolato la lunghezza del tubo flessibile,
posizionare i galleggianti nel modo indicato.

oppo lungo?

Linea di

ritorno

are il tubo in corr

Separ

Galleggianti del tubo di
alimentazione: 45 -90 cm
a parte

www

ispool.com

.polar

ispondenza del punto di per

Lunghezza tubo adduttore
= profondità mass.

ale

no

Galleggianti del tubo adduttore:
60- 90 cm a parte

Punto di per
centr

no. Tagliare

Montaggio del dispositivo di pulizia

Velcro
Strip

Head
Float

Hose
Nut

Feed Hose
Mast

Single-wheel side

Sweep Hose

3

4

1. Usare il dado per collegare il tubo di
alimentazione alla tubatura di alimentazione.

. Estrarre il sacco e serrare la fascetta con

2

chiusura a velcro sul tubo di alimentazione.

3. Sistemare il galleggiante di testa alla distanza di
1,30-2,5 cm dalla tubazione di alimentazione.

4. Accendere la pompa di filtrazione della
piscina e lasciare che si adeschi prima di
accendere la pompa ausiliaria.

Velcro

Dado del tubor

Tubo
alimentazione

Galleggiante
di testa

Controllo dell’RPM delle ruote

Prima di mettere in funzione il Polaris, controllare che il numero di giri al minuto (RPM) delle
ruote sia corretto. Per ottenere i risultati migliori, il Polaris deve operare con un RPM
tra 28 e 32.

1. Marcare la gomma della ruota
a un solo lato.

2. Accendere la pompa, tenere
il dispositivo di pulizia sotto il
livello dell’acqua e contare il
numero di giri per la durata
di un minuto.

Lato con una sola ruota

Tubo per spazzare

Se il conteggio risulta

• Controllare il filtro nel dispositivo di sconnessione
rapida per verificare che non ci siano detriti.

• Pulire lo skimmer, il filtro e il cestello della pompa.

• Controllare il tubo flessibile, le connessioni e gli snodi per accertarsi che
non ci siano perdite.

Togliere il disco limitatore del flusso blu dall’UWF.

•
Se è stata installata una valvola a saracinesca regolabile sulla pompa ausiliaria o sulla

•
linea del dispositivo di pulizia, aprirla completamente in modo che l’acqua fluisca
liberamente nel Polaris.

Se il conteggio risulta

• Nell’UWF, sostituire il disco limitatore del flusso blu con quello rosso. Se il conteggio
risulta superiore a 32, svitare la valvola limitatrice della pressione sino a quando non si
raggiunga il numero RPM corretto.

Se è stata installata una v

•
portata d’acqua al Polaris.

inferiore a 28:

superiore a 32:

ola a saracinesca regolabile, regolarla in modo da ridurre la

alv

Italiano

www

.polar

ispool.com

Velcro
Closure

Ottimizzazione della messa a punto del Polaris

Quando funziona in modo corretto, il Polaris aspira, pulisce e spazza tutta la superficie della
piscina con movimento casuale. Il Polaris 180 si mette in retromarcia circa ogni 3 minuti. Ciò
permette al Polaris di togliersi via da eventuali ostacoli.

Regolazione del getto di manovra

Il getto di manovra spinge il Polaris nella sua direzione.
La posizione predefinita alla fabbrica è diritto verso il
retro, però altre impostazioni possono dimostrarsi più
convenienti secondo la piscina.

Regolazione del tubo flessibile
di pulizia

Il tubo flessibile di pulizia deve muoversi con un gentile
movimento. Per aumentare o diminuire il movimento,
spegnere la pompa ausiliaria e ruotare la vite di
regolazione del tubo di pulizia.

Manutenzione regolare

Italiano

Pulizia del sacco del filtro

Staccare il sacco. Aprire il sacco e scartare i detriti.

Svuotare il sacco quando è
pieno a metà, specialmente se
lo sporco all’interno consiste
di sabbia.

È più facile svuotare il sacco
quando è asciutto. Usare due
sacchi alternandoli.

Chiusura
col velcro

Lavaggio del filtro della piscina

Scollegare sempre il P
Dopo avere pulito o lavato il filtro, lasciare che l’impianto di filtrazione funzioni per almeno
cinque minuti prima di ricollegare il Polaris, in modo da lavare a fondo le linee di ritorno.

olaris dalla parete della piscina prima di pulire o lavare il suo filtro.

Conservazione e preparazione per l’inverno

Non conservare mai il Polaris alla luce diretta del sole. Quando si ripone per l’inverno,
togliere completamente dall’acqua (i danni dovuti al ghiaccio non sono coperti dalla
garanzia). Togliere lUWF dalla parete della piscine collegando il dispositivo di sconnessione
rapida e tirando per svitare. Se necessario, usare l’utensile di rimozione raccordo a parete
universale (UWF) (n. parte 1-102-00) disponibile presso ogni rivenditore autorizzato Polaris.

www

.polar

ispool.com

Install dished

side out

Serial Number

M

A

D

E

I

N

U

S

A

M

A

D

E

I

N

U

S

A

1

2

3

4

5

6

7

8

9

2

12

13

14

15

1

6

1

7

19

18

20

2

2

2

10

1

1

12

12

12

12

15

15

15

15

15

13

14

11

13

14

19

18

17

16

19

18

19

18

17

16

15

2

21

22

23

24

25

26

27

28

29

30

29

31

32

33

30

15

13

34

33

35

34

36

37

P

ool

Wall

38

39

40

41

42

43

44

45

46

47

46

48

10-foot Hose

10-foot Leader Hose

To The

Polaris

10-foot Hose

49

50

51

52

53

54

50

50

55

Schema esploso dei pezzi

di serie

Numero

Parete
piscina

ezzo n.

P

N.

Descrizione

Quantità

1 A16 Sacco d’impiego generale* 1
2 C40 Vite, 10-32 x 3/8 di pollice 10
3 A5 Parte superiore 1
4 A20 Galleggiante di testa 1
5 9-100-3105 Spazzola del tubo di pulizia* 1
6 B25 Punta dell’orifizio con protezione 1
7 B5 Tubo di pulizia completo* 1
8 B10 Anelli di consumo* 8
9 B15 Morsetto di attacco del tubo

di pulizia 1
10 B20 Vite di regolazione, tubo di pulizia 1
11 C66 Asse, grande (con protezione

12 C75 Vite/dado, 10-32 x 7/8 di pollice 6
13 C45 Rosetta di sicurezza per C36 7

C70

14

C60

15

C6

16

C10

17

C64

18

C55

19

per sabbia/ghiaia) 2

a dell’asse per C65/C66

Piastr

Cuscinetti a sf

r

Ruota, g

Pneumatico

Rosetta r

uota, plastica

Vite r

uote

, r

ere

ande (senza cuscinetto)

, MaxT

®

ax

r

*

uota, plastica

ezzo n. Descrizione Quantità N. Pezzo n. Descrizione Quantità

P

N.

20 C65 Asse, grande (solo

21 C131 Kit getto di manovra 1
22 C16 Ruota di trascinamento, piccola 1

ruota posteriore) 1

23 C30 Vite, 4-40 x 3/16 di pollice 1
24 C32 Vite, 6-32 x 1/2 di pollice 1
25 C25 Molla per C36 1
26 C36 Kit asse di oscillazione 1
27 A10 Base con staffa 1
28 C145 Telaio 1
29 C80 Cuscinetti a sfere, turbina 2
30 C83 Tubature albero turbina 1
31 C86 Gruppo albero motore 1
32 A40 Schermo albero turbina 1
33 A30 Vite, 10 x 1/2 di pollice 5

3

34

8

35

3

36
3
4

37
4

38

9-100-7170
C120
C115

C110
10-112-00

Morsetto tubo per

ubo per C110, 19 cm

T
Gomito per C110 o tubo albero
alimentazione

a turbina con gomito

tur

Coper
Dischi restr

ispool.com

.polar

www

izione

WMS

, rosso e b

2
1

2
1
2

lu

3 m

adduttore, 3 m

3 m

Alla

olaris

P

39 6-500-00 Raccordo a parete

40 9-100-9001 Gruppo connettore dell’UWF 1
41 10-108-00 Kit di limitazione dell’UWF 1
42 6-504-00 Retino filtro, UWF/sconnessione

43 6-505-00 O-Ring, UWF/sconnessione rapida1
44 9-100-9002 Valvola limitatrice della pressione1

universale (UWF) 1

rapida 1

45 D29 Dispositivo di sconnessione

rapida, UWF 1
46 D15 Dado, tubo di alimentazione 10
47 ** Tubo adattatore, 21,6 cm 1
48 D20 Parte girevole, cuscinetto a sfere 3
49 D10 Galleggiante, tubo di alimentazione 9
50 D45 Tubo di alimentazione, 3 m 2
51

52
53
54
55

D50

G52
G54
G57
G53

* Gli articoli di consumo sono esclusi dalla garanzia.

ubo di alimentazione

T

, 13 m)

adduttore

Kit v

alv

ola di r

igurgito

Kit astuccio per G52

ola di r

alv

, v

Collare

Meccanismo per G52

,

igurgito

Italiano

1
1
1
1
1

Individuazione e soluzione dei problemi

Italiano

e il dispositivo di pulizia Polaris presenta

S
spesso un numero qualsiasi dei sintomi
seguenti, può rendersi necessario eseguire
delle regolazioni per ripristinare le
prestazioni. Per riferimento, vedere lo
schema esploso dei pezzi.

Azione: si ferma contro un gradino o

altro ostacolo per più di 3
minuti.

Soluzione: 1. Controllare l’RPM.

2. Verificare che la valvola di
rigurgito funzioni.

3. Regolare il getto di manovra.

4. Togliere dalla piscine tutti gli
oggetti estranei o installare
un kit di protezione scaletta
(ordinare la parte n. G21
presso il rivenditore Polaris).

Azione: l Polaris è lento e si muove con

meno potenza del solito.

Soluzione: 1. Controllare il filtro nel

dispositivo di sconnessione
rapida e pulire se necessario.

2. Pulire il cesto dello skimmer,
quello della pompa e il filtro
della piscina.

3. Controllare tutti i tubi flessibili,
le connessioni e gli snodi
per accertarsi che non ci
siano perdite che potrebbero
causare una perdita di
pressione dell’acqua.

Controllare l’RPM.

4.

zione: il Polaris vola in giro per la

A

piscina e/o non viene in
contatto con il fondo.

Soluzione: 1. Controllare che il disco

limitatore del flusso sia stato
installato nellUWF in modo
da ridurre la portata. Oppure,
installare il disco limitatore
rosso per ridurre
ulteriormente il flusso.

2. Controllare l’RPM. Se l’RPM
è superiore a 32, svitare la
valvola limitatrice della
pressione e ridurre la porta
dell'acqua nel dispositivo di
pulizia. Nota: la valvola di
sfogo della pressione deve
essere regolata solo se si
è installato un limitatore
di flusso.

3. Verificare che la valvola di
rigurgito funzioni. Tenere la
valvola fuori dell’acqua e
osservare il getto. Il getto
dovrebbe uscire un momento
sì e uno no.

Azione: il Polaris non va in retromarcia.

Soluzione: 1. Verificare che la valvola di

rigurgito funzioni.

2. Controllare l’RPM.

3. Svuotare il sacco se è pieno.

4. Sostituire il galleggiante di
testa se ha acqua all’interno.

5. Accertarsi che il tubo di
alimentazione galleggi.

olaris si gira solo in una

Azione:

il P
direzione

.

www

.polar

ispool.com

Soluzione:

Regolare il getto di mano

1.

2. Accertarsi che il tubo di
alimentazione galleggi.

vra.

zione: il tubo di alimentazione si

A

ingarbuglia.

zione: il dispositivo di pulizia non

A

pulisce l’intera piscina.

Soluzione: 1. Misurare di nuovo la lunghezza

del tubo per controllare che sia
corretta per il tipo di piscina.

2. Con il Polaris in funzione,
controllare che gli snodi e le
connessioni del tubo
girino liberamente.

3. Accertarsi che il tubo di
alimentazione galleggi.

4. Girare tutte le ruote con il
Polaris spento. Le ruote devono
girare tutte assieme.

Azione: il tubo di pulizia viene succhiato

nel tubo di aspirazione.

Soluzione: 1 Accertarsi che l’apertura

all’estremità del tubo di pulizia
non sia bloccata dalla spazzola.

2. Regolare il tubo di pulizia in
modo che si sposti con
movimento gentile.

Azione: il tubo di pulizia continua a

spruzzare acqua fuori della
piscina.

Soluzione: 1. Regolare la velocità del tubo di

pulizia stringendo la vite di
regolazione.

2. Sostituire la spazzola del tubo
di pulizia se si f
o persa.

osse consumata

Soluzione: 1. Controllare che la lunghezza

del tubo sia entro 15 cm del
punto più lontano della piscina.

2. Per ottimizzare la casualità
di spostamento, controllare

che il getto di manovra sia in
posizione diritta verso il retro.

3. Tenere il dispositivo di pulizia
capovolto mentre è in funzione
e guardare nel tubo di
aspirazione. Dovrebbe esserci
un getto d’acqua ben distinto.
Se non ci fosse, mettersi in
contatto con l’Assistenza
Clienti o con un Centro di
Assistenza Polaris.

Azione: il dispositivo di pulizia si sposta

in circolo su di un lato.

Soluzione: 1. Controllare il sacco del filtro; se

è pieno può appesantire troppo
il dispositivo di pulizia su di
un lato.

2. Togliere il galleggiante di testa e
scuoterlo. Se vi è entrata acqua,
ordinare un galleggiante nuovo.

3. Controllare i galleggianti del
tubo flessibile per accertarsi
che siano equidistanti.

Italiano

Aggiungere un peso (ordinare la

3.
parte n. B2) per impedire che il
tubo di pulizia spruzzi.

www

.polar

ispool.com

Informações importantes

• Antes de instalar o Polaris, assegure-se de que o filtro da piscina está limpo.

• Purgue a tubulação nova antes de instalar o Polaris.

• Não use o Polaris para retirar resíduos de argamassa de piscinas novas.

• Excepto quando medir a rotação (rpm) da roda, não mexa no Polaris durante o seu
funcionamento.

• Retire sempre o Polaris antes que alguém use a piscina para nadar.

• Sempre que limpar ou retrolavar o filtro da piscina, desconecte o Polaris da parede da piscina.

• Retire sempre o Polaris da piscina antes de qualquer tratamento químico intensivo (choque).

• Depois de limpar ou retrolavar, deixe o sistema de filtro funcionar durante, pelo menos, 5
minutos antes de voltar a conectar o Polaris.

Para contactar o serviço técnico ou a assistência ao cliente:

• Envie o cartão da garantia imediatamente.

• Assistência on-line: www.polarispool.com

• Para entrar em contacto com a Polaris:

US and Canada

Customer Service
2620 Commerce Way
Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep®180 Garantia

Agradecemos a sua escolha e confiança depositada na marca Polaris Vac-Sweep 180. Este produto foi concebido,
fabricado e verificado usando do maior cuidado para assegurar completa satisfação.

A garantia é válida por 2 anos a partir da data de facturação ao primeiro utilizador.

ATENÇÃO: UTILIZAÇÃO DO POLARIS 180 EM PISCINAS DE VINIL

Alguns padrões de revestimento de vinil são particularmente susceptíveis a um desgaste rápido da superfície ou ao
desaparecimento do padrão causado por objectos que entram em contacto com a superfície de vinil, incluindo escovas de
piscina, br
de revestimento de vinil podem ficar bastante arranhados ou gastos devido à simples acção de escovar a superfície com
uma escova de limpar piscinas. A tinta do acabamento do padrão também pode sair durante o processo de instalação ou
quando entr
remoções do acabamento

inquedos, bóias, fontes, distribuidores flutuantes de cloro e aspiradores automáticos de piscinas. Alguns padrões

a em contacto com objectos na piscina. A Polaris não assume responsabilidade nem a Garantia Limitada cobre

estimento de vinil.

asões ou marcas no re

, abr

v

www

.polar

ispool.com

Introduçao

4

7

9

10

1

2

5

3

8

6

Parabéns pela aquisição do seu novo aspirador automático de piscina. Agradecemos a

ua escolha do Polaris. O Polaris Vac-Sweep 180 foi concebido para funcionar de modo

s
eficiente e seguro durante muitos anos.

Como a maioria dos aparelhos mecânicos, o Polaris necessita de ajustes periódicos,
manutenção de rotina e substituição de certas peças muito usadas. O Polaris deve
ocasionalmente passar por uma revisão no distribuidor local da Polaris ou numa oficina
autorizada.

Insista sempre na aplicação de peças originais Polaris. As peças não-originais da
Polaris não são fabricadas de acordo com nossas especificações. Tais peças podem
prejudicar o funcionamento do Polaris ou até mesmo danificá-lo.

Para se obter melhores resultados, o Polaris 180 deverá ser instalado por um
profissional especializado em piscinas. Os indivíduos com experiência e destreza no
que respeita a trabalhos de canalização e equipamento mecânico, poderão recorrer ao
manual onde a respectiva instalação se encontra descrita.

Aspirador completo Polaris 180

1. Saco multiuso

2. Bóia do cabeçote

3. Mangueira de aspiração

4. Escova da mangueira de aspiração

5. Corpo do aspirador

06. Mangueira de alimentação

07. Bóias da mangueira

08. Válvula de retrocesso

09. Desconexão rápida com conexão

universal de parede

10. Discos restritores (um vermelho
e um azul)

Português

www

.polar

ispool.com

Instruções para instalação rápida

Universal Wall Fitting

Quick Disconnect

Pressure Relief Valve

Return Line

Restrictor Disc

Filter Screen

Leader Hose Floats

2-3’ apart

Return
Line

Feed Hose Floats 

1.5 to 3’ apart

Center

Swivel

Leader Hose 

Length = Max. Depth

Instale a conexão universal de parede

Pode ser instalado em poucos minutos em piscinas com uma linha exclusiva de retorno do

spirador e um encaixe de tubagem fêmea roscado de 3,8 cm (1,5 pol.).

1

a

1. Ligue a bomba de filtragem da piscina e purgue a canalização. Desligue a bomba.

2. Retire a conexão universal de parede da desconexão rápida e enrosque a conexão
universal de parede com o disco restritor azul na abertura de retorno.

3. Rode a desconexão rápida no sentido dos ponteiros dum relógio dentro da conexão
universal e puxe para fora para prender a conexão.

Linha de retorno

Disco restritor

Conexão universal de parede

Porosidade do Filtro

Desconexão rápida

Válvula de Alívio de Pressão

2

Ajuste a mangueira de alimentação de acordo com o
comprimento da piscina

Meça a parte mais funda da piscina. Corte a mangueira-guia, na extremidade que se
conecta à mangueira de alimentação, de maneira que o comprimento seja igual à maior
profundidade da piscina.

Conecte a mangueira-guia à mangueira de alimentação e conecte a mangueira à parede da
piscina na linha de retorno. Estenda a mangueira até ao ponto mais afastado da piscina. A
extremidade da mangueira deve ficar a 15 cm – um pouco mais comprida ou mais curta – do
ponto mais afastado. Veja o círculo pontilhado.

Mangueira comprida demais? Separe a mangueira na articulação central. Corte montantes
iguais do excesso de cada uma das secções da mangueira de 3 m.

Mangueira curta demais? Adquira uma secção de mangueira de alimentação adicional
(peça nº 9-100-3104), uma articulação (peça nº D20) e duas porcas de mangueira (peça nº
D15) através de um revendedor autorizado Polaris.

Após ajustar a mangueira, coloque as bóias
como ilustrado.

Linha de

Linha de

no

no

retor

retor

Bóias da mangueir
alimentação a uma distância
entre si de 45 a 90 cm à par

a de

ticulação

Ar

.

te

central

Mangueir

profundidade máx.

Bóias da mangueira principal, a uma
distância entre si de 60 a 90 cm

a-guia

comprimento. =

Português

ispool.com

.polar

www

Monte o aspirador

Velcro
Strip

Head
Float

Hose
Nut

Feed Hose
Mast

Sweep Hose

3

4

1. Use a porca para prender amangueira de
alimentação ao cano de alimentação.

. Retire o saco e prenda a tira de Velcro

2

folgadamente em volta do cano de
alimentação.

3. Posicione a bóia do cabeçote a uma
distância de 1,30 cm a 2,5 cm do cano
de alimentação.

4. Ligue a bomba de filtração da piscina
a aguarde que encha antes de ligar
a bomba auxiliar.

Tira de Velcro

Porca da
mangueira

Cano de

Cano de
alimentação

alimentação

Bóia do
cabeçote

Verifique se a rotação da roda (rpm) está correcta

Antes de usar o Polaris, verifique se o ajuste de rotações por minuto (rpm) da roda está
correcto. Para obter a máxima eficiência, o Polaris deve funcionar entre 28 e 32 rpm.

1. Marque a roda de um
único lado.

2. Ligue a bomba, mantenha
o aspirador submerso na
água e conte as rotações
da roda durante um minuto.

Lado da roda única

Se a contagem for

• Examine a porosidade do filtro na
desconexão rápida para detectar
a presença de detritos.

Limpe o skimmer, o filtro e o cesto da bomba.

•
Examine as mangueir

•
detectar possíveis vazamentos.

• Retire o disco restritor azul da conexão universal de parede.

• Se for instalada uma válvula de passagem na bomba auxiliar ou na linha do aspirador,
abra-a completamente para que a água possa fluir livremente para o Polaris.

Se a contagem for superior a 32 RPM:

• Substitua o disco azul de redução de caudal pelo disco vermelho de redução de caudal,
dentro da união universal à parede. Se o caudal ainda for demasiado alto, desenrosque

álvula de alívio de pressão até que se atinjam as RPM correctas

a v
alívio de pressão só deverá ser regulada se estiver instalado nela um disco de redução
de caudal.

• Se for instalada uma válvula regulável na bomba impulsora, regule-a para reduzir o
caudal de água para o elemento de limpeza.

inferior a 28 rpm:

as, conexões e articulações para

Mangueira de varrimento

Nota: A válvula de

.

Português

www

.polar

ispool.com

Velcro
Closure

Regular o aspirador Polaris

O Polaris aspira, varre e escova as superfícies, aleatoriamente, de toda a piscina quando
está a funcionar correctamente. Aproximadamente cada três minutos, o Polaris 180 entra no

odo de recuo. Isto faz com que o Polaris se afaste de obstáculos na piscina.

m

Ajuste do jacto de impulso

O jacto de impulso activa a direcção do
Polaris. A posição definida de fábrica é a central
mas, dependendo da configuração da piscina,
podem-se adoptar outras posições
mais adequadas.

Ajuste da mangueira do aspirador

A mangueira do aspirador deve ter um movimento de
varredura suave. Para fazer a regulação, desligue a
bomba impulsora e rode o parafuso de regulação da
mangueira de limpeza. Rode no sentido dos ponteiros
do relógio para reduzir o movimento.

Manutenção de rotina

Português

Limpeza do saco do filtro

Desprenda o saco. Abra-o e deite fora os detritos.

Esvazie o saco quando
estiver meio cheio,
especialmente se estiver
carregado de areia.

É mais f
quando estiver seco. Use
dois sacos alter

ácil esvaziar o saco

nadamente.

Fecho de
velcro

Retrolavagem do filtro da piscina

Ao limpar ou retrolavar o filtro da piscina, desconecte sempre o Polaris da parede da piscina.
Depois de limpar ou retrola
minutos, a fim de purgar as linhas de retorno, antes de voltar a conectar o Polaris.

var, deixe o sistema de filtro funcionar durante, pelo menos 5

Armazenagem e preparação para o Inverno

Nunca guarde o Polaris sob luz solar directa. Quando proceder à armazenagem durante o
período de Inverno, drene toda a água (os danos causados por congelamento não são
cobertos pela garantia). Retire a conexão universal da parede da piscina ao ligar a
desconexão rápida e aplicando pressão para dentro para desenroscar. Se for necessário use
a ferramenta de remoção da união universal de parede (peça No.10-102-00) disponível em
qualquer representante autorizado Polaris.

www

.polar

ispool.com

I

nstall dished

side out

Serial Number

M

A

D

E

I

N

U

S

A

M

A

D

E

I

N

U

S

A

1

2

3

4

5

6

7

8

9

2

12

1

3

14

15

16

17

19

18

20

2

2

2

10

11

12

12

12

12

15

15

15

15

15

13

14

11

13

14

19

18

17

16

19

18

19

18

17

16

15

2

21

22

23

24

25

26

27

28

29

30

29

31

32

33

30

15

13

34

33

35

34

36

37

Pool
Wall

38

39

40

41

42

43

44

45

46

47

46

48

10-foot Hose

10-foot Leader Hose

To The

Polaris

10-foot Hose

49

50

51

52

53

54

50

50

55

Diagrama ampliado das peças

Número de série

Parede da

piscina

1 A16 Saco Multiuso* 1
2 C40 Parafuso, 10-32 x 3/8 de pol 10
3 A5 Topo 1
4 A20 Bóia, Cabeçote 1
5 9-100-3105 Esfregão da Mangueira de

No. Peça no. Descrição Quant. No. Peça no. Descrição Quant No. Peça no. Descrição Quant

Varredura* 1

6 B25 Ponta do Orifício c/Protecção da

7 B5 Mangueira de Varredura Completa*1

Ponta do Orifício 1

8 B10 Anilhas de Desgaste* 8
9 B15 Grampo de Fixação da Mangueira

10 B20 Parafuso de Ajustamento,

11 C66 Eixo, Grande (c/protecção contra

12 C75 Parafuso/Porca, 10-32 x 7/8 de pol.6
13 C45 Anilha de Pressão para C36 7
14 C70 Placa do Eixo para C65/C66 3
15 C60 Rolamentos de Esferas, Rodas 8
16 C6 Roda, Grande (Rolam

17 C10 Pneu, MaxTrax® *3

de Varredura 1

Mangueira de Varredura 1

areia fina/grossa) 2

entos Não Incl.) 3

18 C64 Anilha da Roda, Plástico 4
19 C55 Parafuso da Roda, Plástico 4
20 C65 Eixo, Grande (Apenas

Roda Traseira) 1
21 C131 Conjunto do Jacto Impulsor 1
22 C16 Roda Intermediária, Pequena 1
23 C30 Parafuso, 4-40 x 3/16 de pol. 1
24 C32 Parafuso, 6-32 x 0,5 de pol. 1
25 C25 Mola para C36 1
26 C36 Conjunto do Eixo Pendular 1
27 A10 Base com Suporte 1
28 C145 Estrutura 1
29 C80 Rolamentos de Esferas, Turbina 2
30 C83 Tubos do Eixo da Turbina 1
31 C86 Unidade do Eixo de Transmissão 1
32 A40 Protecção do Eixo da Turbina 1
33 A30 Parafuso, 10 x 1/2 de pol. 5
34 9-100-7170 Grampo da Mangueira para

Sistema de Gestão da Água 2
35 C120 Mangueira para C110, 19 cm 1
36 C115 Cotovelo para C110 ou Tubo

Mastro de Alimentação 2
37 C11 0 Cobertura da Turbina com Cotovelo 1

www

.polar

ispool.com

3 m

Principal, 3 m

38 10-112-00 Discos Restritores 2
39 6-500-00 Conexão Universal de

40 9-100-9001 Unidade do Conector da CUP 1
41 10-108-00 Kit Restritor da CUP 1
42 6-504-00 Porosidade do Filtro, CUP/DR 1

Parede (CUP) 1

43 6-505-00 Anel em O, CUP/DR 1
44 9-100-9002 Válvula de Alívio de Pressão,

Preta 1

46 D15* Porca, Mangueira de

45 D29 Desconexão Rápida (DR), CUP 1

Alimentação 10

47 ** Mangueira de Adaptador, 21,6 cm 1

49 D10 Bóia, Mangueira de Alimentação 9

48 D20 Articulação, Rolamento de Esfera 3

50 D45 Mangueira de Alimentação, 3 m 2
51 D50 Mangueira de Alimentação,

principal, 3 m 1
52 G52 Kit da Válvula de Retrocesso 1
53 G54 Kit da Caixa para G52 1
54 G57 Aro, Válvula de Retrocesso 1
55 G53 Mecanismo para G52 1

* Os elementos sujeitos a desgaste não estão cober

3 m

tos pela gar

antia.

Para o
Polaris

Português

Identificação e correcção de problemas

e o aspirador Polaris apresentar

S
frequentemente algumas das seguintes
acções, é necessário fazer alguns ajustes
para restabelecer o funcionamento correcto.
Consulte o diagrama de peças (vista
explodida) para obter as referências
das peças.

Acção: Fica pendurado nos degraus

ou em outros obstáculos por
mais de 3 minutos.

Solução: 1. Verifique a rotação (rpm) da

roda.

2. Verifique se a válvula de
retrocesso está a funcionar.

3. Ajuste o jacto de impulso.

4. Retire todas as ferragens
desnecessárias da piscina ou
instale o Kit de Protecção de
Escada (encomende a peça
nº G21 junto a um distribuidor
Polaris).

Acção: O Polaris está lento,

funcionando com menos força
do que o normal.

Solução: 1. Examine a porosidade do

filtro na desconexão rápida e
limpe, se necessário.

2. Limpe o cesto do skimmer, o
cesto da bomba e o filtro da
piscina.

3. Examine todas as
mangueiras, conexões e
articulações para detectar
possíveis vazamentos que
possam causar perda de
pressão da água.

ifique a rotação (rpm)

er

V

4.
da roda.

cção: O Polaris precipita-se por toda

A

a piscina e/ou não entra em
contacto com o fundo.

Solução: 1 Verifique se o disco restritor

azul está instalado na
conexão universal de parede
para reduzir o fluxo de água.
Ou, instale o disco restritor
vermelho para reduzir o fluxo
de água ainda mais.

2. Verifique a rotação (rpm) da
roda. Se superior a 32 rpm,
desenrosque a válvula de
alívio da pressão para reduzir
o fluxo de água que vai ao
aspirador. Nota: A válvula de
alívio de pressão só deverá
ser regulada se estiver
instalado nela um disco de
redução de caudal.

3. Verifique se a válvula de
retrocesso está a funcionar.
Mantenha a válvula fora da
água e observe o jacto. O
jacto deverá activar e parar.

Acção: O Polaris não recua.

Solução: 1. Verifique se a válvula de

retrocesso está a funcionar.

2. Verifique a rotação (rpm) da
roda.

3. Se o saco estiver cheio,
esvazie-o.

4. Se a bóia do cabeçote
contiver água, substitua
a bóia.

5. Certifique-se de que a
mangueira de alimentação
está a flutuar.

Acção:

olaris só se desvia n

O P
direcção.

uma

Português

www

.polar

ispool.com

Solução: 1. Ajuste o jacto de impulso

2. Certifique-se de que a
mangueira de alimentação
está a flutuar.

.

cção: A mangueira de alimentação fica

A

emaranhada.

cção: O aspirador não limpa toda a

A

piscina.

Solução: 1. Meça a mangueira novamente

para ver se corresponde ao
comprimento adequado à
configuração da piscina.

2. Com o Polaris a funcionar,
verifique se as articulações
da mangueira e as respectivas
conexões rodam livremente.

3. Certifique-se de que a
mangueira de alimentação
está a flutuar.

4. Com o Polaris desligado, gire
cada uma das rodas. Todas as
rodas devem rodar juntas.

Acção: A mangueira do aspirador é

aspirada para dentro do tubo.

Solução: 1. Certifique-se de que a abertura

na extremidade da mangueira
do aspirador não esteja
bloqueada pela escova da
mangueira do aspirador.

2. Ajuste a mangueira do
aspirador para que oferecer um
movimento de varredura suave.

Acção: A mangueira do aspirador

salpica água para fora da piscina
constantemente.

Solução: 1. Regule a velocidade da

mangueira do aspirador
apertando o parafuso de ajuste.

a da

Substitua a esco

2.
mangueir
estiver gasta ou ausente.

3. Coloque um peso na mangueira
do aspirador (encomende a
peça nº B2) par
mangueira do aspirador
salpique água.

a do aspir

v

ador se

a impedir que a

Solução: 1. Verifique se o comprimento da

mangueira alcança até 15 cm
do ponto mais distante da
piscina.

2. Verifique se o jacto de impulso
se encontra na posição central
a qual optimiza a rotação
aleatória.

3. Enquanto o aspirador estiver
a funcionar, inverta-o, de baixo
para cima, no tubo de
aspiração. Deverá ser
observado um jacto de água
distinto e uniforme. Se tal não
acontecer, contacte o Serviço
de Assistência ao Cliente,
ou um Centro de Serviço
autorizado da Polaris para
obter assistência.

Acção: O aspirador gira em círculos

sobre a sua parte lateral.

Solution 1. Verifique o saco do filtro; se

estiver cheio pode estar a
exercer peso sobre o aspirador,
fazendo com que este se
desequilibre sobre uma das
partes laterais.

2. Retire a bóia do cabeçote e
sacuda-a. Se houver água na
bóia, encomende uma nov

3. Examine as bóias da mangueira
para se assegurar que se
encontram espaçadas
uniformemente.

.

a.

Português

www

.polar

ispool.com

EC DECLARATION OF CONFORMITY

Manufacturer The Products are manufactured and marked with by:

Polaris Pool Systems, Inc. ("Polaris")
2620 Commerce Way
Vista, CA 92081-8438 USA
Telephone: [phone]
Facsimile: 760-597-1239
E-mail: [e-mail]

Products The Products Declared herein are:

Polaris Vac-Sweep®180

Directives The Products are in conformity with the following Directives:

Machinery Safety Directive 98/37/EC

Specifications The Products also comply with the following international and harmonized

domestic standards:
None. There are no known standards for swimming pool cleaning equipment.

Declaration

I hereby declare that the equipment named above has been designed to comply with the relevant sections of the
above referenced specifications. The unit complies with all essential requirements of the directives. I declare
under sole responsibility that the foregoing information is true and correct.

___________________________________ ________________

vid Peterson, Vice President Engineering Date

Da

© 2006 Polaris Pools Systems, Inc. All rights reserved.TI-2 9/06
