Polaris ECO EMR 50 V, ECO EMR 80V User manual

Водонагреватель электрический накопительного типа

POLARIS

ECO EMR 30 V, ECO EMR 50 V , ECO EMR 80 V , ECO EMR 100 V

Руководство по эксплуатации

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой

“POLARIS”. Наши изделия разработаны в соответствии с высокими требованиями, предъявляемыми к качеству, функциональности и дизайну. Многолетний опыт производства по европейским стандартам, использование современных материалов, новых конструктивных решений и технологий гарантируют надежность в эксплуатации и долговечность водонагревателя. Мы уверены, что Вы будете довольны приобретением изделия торговой марки “POLARIS”. Перед началом эксплуатации прибора внимательно прочитайте данное

руководство, в котором содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраняйте это руководство вместе с гарантийным талоном и кассовым чеком.

Оглавление

1. Общая информация .................................................................................................. 3

2. Сфера использования ............................................................................................... 3

3 Указания по безопасности данного прибора .......................................................... 4

4. Описание прибора .................................................................................................... 6

5. Комплектация ........................................................................................................... 8

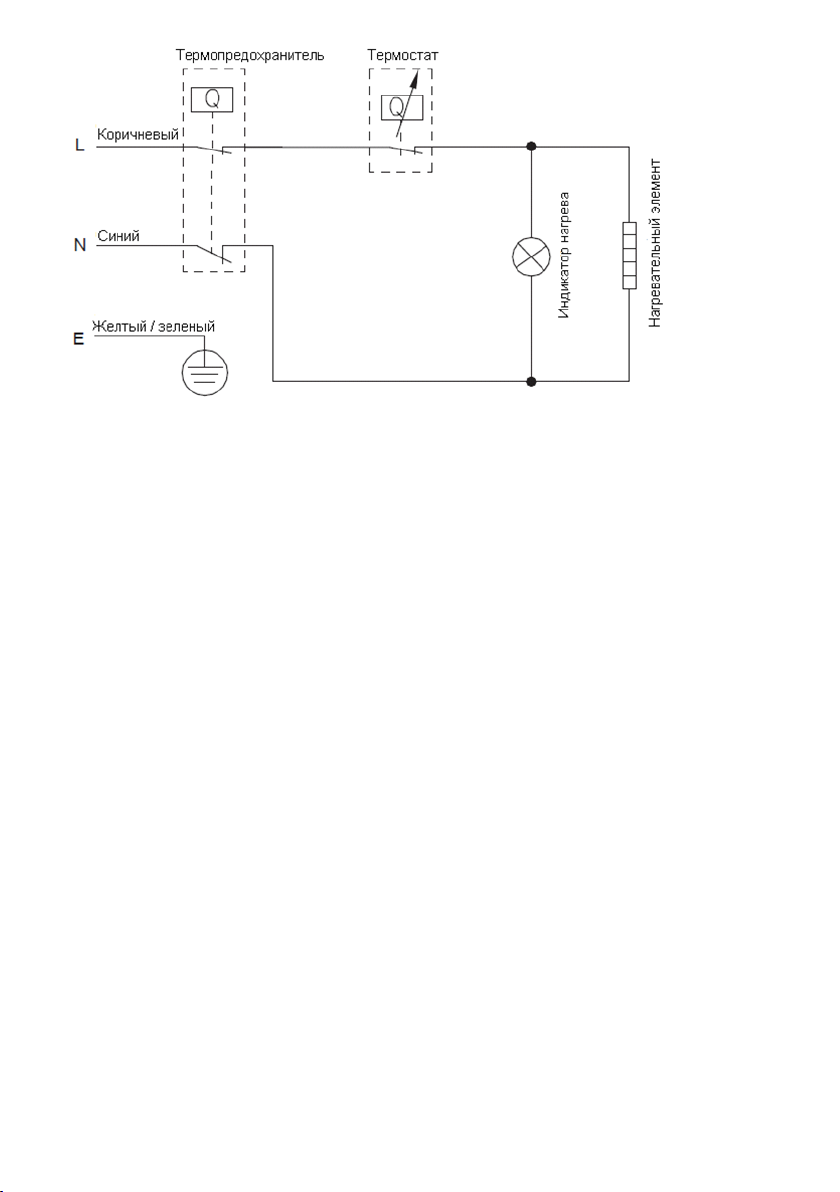

6. Технические характеристики и электросхема ....................................................... 8

7. Монтаж ...................................................................................................................... 9

8. Порядок работы ...................................................................................................... 14

9. Техническое обслуживание ................................................................................... 14

10. Поиск и устранение неисправностей .................................................................. 17

11. Срок службы ......................................................................................................... 18

12. Транспортирование и хранение .......................................................................... 19

13. Требования по утилизации .................................................................................. 19

14. Информация о сертификации .............................................................................. 19

15. Гарантийное обязательство ................................................................................. 20

1. ОБЩАЯ ИНФОРМАЦИЯ

Настоящее руководство по эксплуатации предназначено для ознакомления с техническими данными, устройством, правилами эксплуатации и хранения водонагревателя электрического, модели POLARIS ECO EMR 30 V , ECO EMR 50 V , ECO EMR 80 V , ECO EMR 100 V (далее по тексту – водонагреватель, прибор). Приборы произведены согласно ТУ BY 190878056.007-2016

2. СФЕРА ИСПОЛЬЗОВАНИЯ

Электроводонагреватель накопительный бытовой закрытого типа (далее по тексту водонагреватель) является стационарным нагревательным прибором, предназначенным для нагрева водопроводной воды с температурой не ниже +15⁰С, ниже точки кипения в квартирах, банях, на дачах, а также в других бытовых помещениях в диапазоне температур окружающего воздуха от +1 до +40 ºС при постоянном или временном отсутствии горячего водоснабжения с возможностью пользования горячей водой в нескольких точках (ванна, кухня, туалет). Водонагреватель подключается к водопроводной сети, имеющей давление не ниже 0,05 и не выше 0,75 МПа и не имеющей (постоянно или временно) горячей воды. При давлении 0,45 -0,75 МПа необходима установка понижающего редуктора. Электрическое подсоединение должно выполняться согласно «Правил устройств электроустановок (ПУЭ) в жилых помещениях» и с выполнением указаний раздела «Электрическое подключение» настоящего Руководства.

Внимание! Водонагреватель можно устанавливать только в домах, имеющих

заземление. Водонагреватель можно подключать только к однофазной сети с

напряжением 220 В и частотой 50 Гц.

Обратите внимание Важные меры предосторожности и инструкции, содержащиеся в данном

руководстве, не охватывают все возможные условия и ситуации, которые могут возникнуть в процессе эксплуатации водонагревателя. Следует учитывать, что невозможно предусмотреть такие факторы, как здравый смысл, предосторожность и внимание пользователя. Соблюдение таких

факторов должно обеспечиваться самим потребителем при эксплуатации

оборудования.

3. УКАЗАНИЯ ПО БЕСОПАСНОСТИ ДАННОГО ПРИБОРА

Эксплуатация прибора должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

1) Непосредственно перед включением заполните водонагреватель водой. Чтобы наполнить водонагреватель водой необходимо открыть общий вентиль водопроводной сети и вентиль использования горячей воды. Аппарат полностью заполнен водой, когда она вытекает сплошной струёй без пузырей воздуха из вентиля использования горячей воды.

Внимание! Только когда аппарат заполнен водой полностью, можно включать в электрическую сеть нагревательный элемент.

2) Перед установкой или началом использования водонагревателя убедитесь, что напряжение в сети соответствует требованиям, указанным в технических характеристиках прибора.

3) Прибор должен быть надежно заземлен.

4) Отключайте прибор от электросети, если нет подачи воды в центральной линии водоснабжения.

5) Зимой и в холодных районах при длительном неиспользовании нагревателя сливайте воду из нагревателя. Для этого: закройте вентиль подачи холодной воды к водонагревателю, откройте сливной кран горячей воды на смесителе, откройте сливную горловину удаления отстоя на предохранительном клапане (следите за тем, чтобы не ошпариться), слейте воду.

6) При длительном неиспользовании нагревателя отключите водонагреватель от электросети.

7) В случае возникновения неисправностей прибора обращайтесь к официальному продавцу или квалифицированному специалисту авторизованного сервисного центра (координаты сервисных центров указаны в руководстве по эксплуатации и на сайте www.polar.ru)

8) Данный прибор не предназначен для использования людьми (включая детей), у которых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором.

9) Во избежание размножения бактерий и «цветения» воды в баке водонагревателя рекомендуется устанавливать поддержание температуры воды не ниже 60°С.

10) Для обеспечения хорошего качества воды и долгой службы водонагревателя производите замену анода по мере его износа, но не реже 1 раза в год.

11) Внимание! Вода из водонагревателя не предназначена для питья и приготовления пищи.

 Изготовитель предупреждает, что ненадлежащее выполнение требований

данного руководства, а также самовольное «усовершенствование» конструкции прибора, может привести к опасным для здоровья и жизни потребителя последствиям.

 Электрическое подсоединение должно выполняться в соответствии с

правилами раздела « Электрическое подсоединение».

 Запрещается снимать защитную крышку при включенном электропитании;  Монтаж и подключение водонагревателя должны производить специалисты,

имеющие необходимую квалификацию.

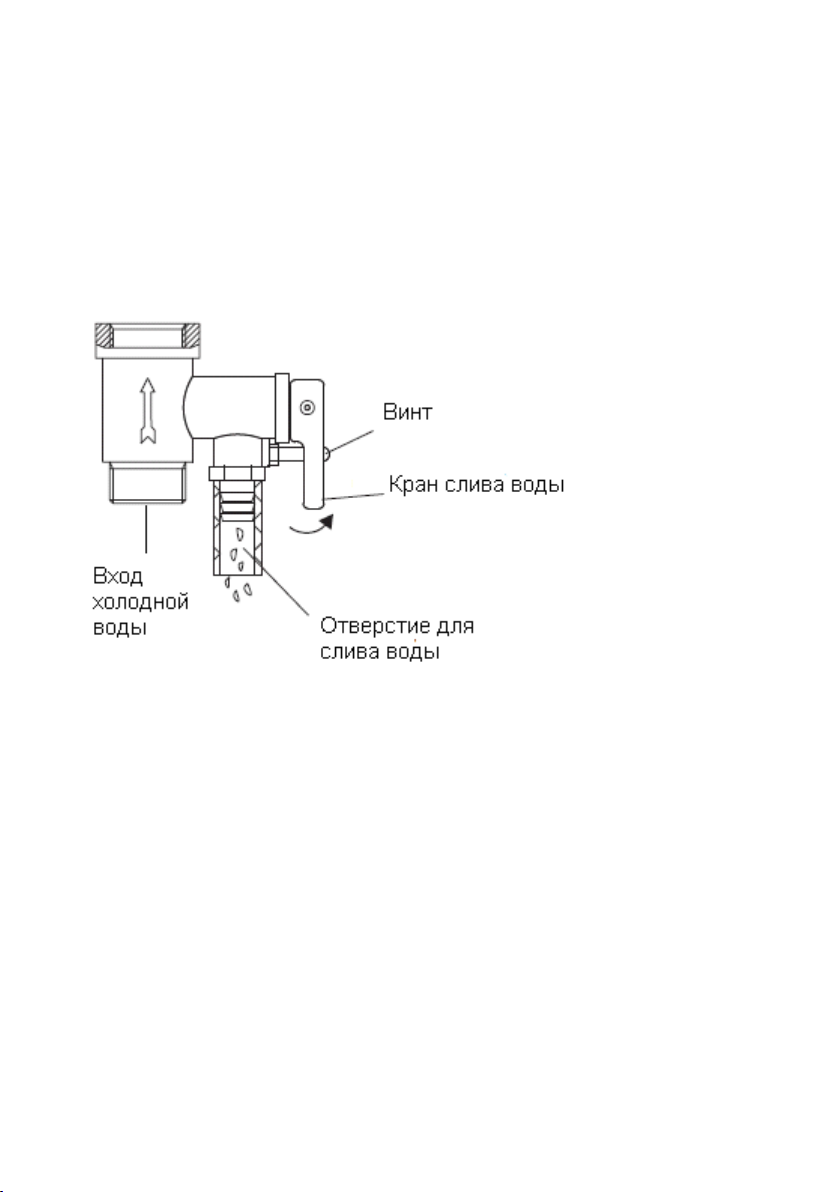

 Предохранительный клапан, входящий в комплект поставки, нельзя заглушать

или заменять изделиями с худшими характеристиками, чем поставляемый в комплекте, с обозначением на корпусе давления полного открытия 0,75 МПа.

 Внимание! Запрещается устанавливать горизонтально вертикальные

водонагреватели, и вертикально горизонтальные, наклонять, перемещать или переворачивать водонагреватель относительно его штатного положения, указанного в настоящем Руководстве, во время эксплуатации;

 Прибор не предназначен для работы в непрерывно проточном режиме.  Шланги и соединения, подсоединяемые к водонагревателю, должны

выдерживать рабочее давление до 15 бар (1,5 MПa) и температуру до + 100C.

 Розетка электропитания должна быть надежно заземлена. Номинальный ток

розетки должен быть не ниже 10А.

 Стена, на которую устанавливается водонагреватель, должна быть рассчитана

на нагрузку, вдвое превышающую общий вес водонагревателя, заполненного водой.

 Предохранительный обратный клапан следует устанавливать в месте входа

холодной воды.

 Если аппарат не будет использоваться в течение зимнего периода (например,

на даче) то, во избежание разрушения изделия вследствие расширения воды при замерзании в водонагревателе, следует отключить водонагреватель от электрической сети и слить всю воду из аппарата.

 Водонагреватель подключается к водопроводной сети, имеющей давление не

ниже 0,05 и не выше 0,6 МПа и не имеющей (постоянно или временно) горячей

воды. При давлении 0,45 – 0,6МПа необходима установка понижающего

ECO EMR 30 V

ECO EMR 50 V

ECO EMR 80 V

ECO EMR 100 V

340

450

450 В 579

563

754

904 С 100

100

100 D 200

200

редуктора.

 Внимание! Водонагреватель можно устанавливать только в домах, имеющих

заземление.

 Внимание! Водонагреватель подключать только к однофазному

напряжению.

4. ОПИСАНИЕ ПРИБОРА

Электрический накопительный водонагреватель POLARIS предназначен для обеспечения горячего водоснабжения квартир, дач, бань и других бытовых помещений путём подогрева запасённого объёма входящей водопроводной воды с температурой не менее +15°С, и поддержания этого объёма воды на заданной температуре.

 Прибор способен обеспечивать одновременно несколько потребителей воды.  Внутренние стенки прибора покрыты мелкодисперсной биостеклоэмалью,

стойкой к коррозии.

 Прибор обладает хорошими теплоизолирующими свойствами, что позволяет поддерживать температуру воды в течение длительного времени.  Защита от перепадов давления воды (при давлении воды, превышающем 6 бар

(0,6 МПа), происходит автоматический сброс давления).

 Защита от перегрева.  Регулировка температуры осуществляется в пределах 30°С – 75°С.  Указатель температуры, регулируемый термостат и термопредохранитель

встроены в водонагреватель.

 Во время работы бак водонагревателя постоянно находится под давлением

магистрали холодной воды. Воду нагревает находящийся в нижней части бака нагревательный элемент. При потреблении горячей воды, холодная вода поступает в нижнюю часть бака и вытесняет нагретую воду через трубку забора горячей воды в верхней части бака в распределительную магистраль горячего водоснабжения.

 Во время нагрева горит индикатор. При достижении заданной температуры

встроенный термостат автоматически отключает нагревательный элемент. При снижении температуры водонагреватель автоматически включается.

Все размеры указаны в мм.
