Plantronics H41N, H41 User Manual

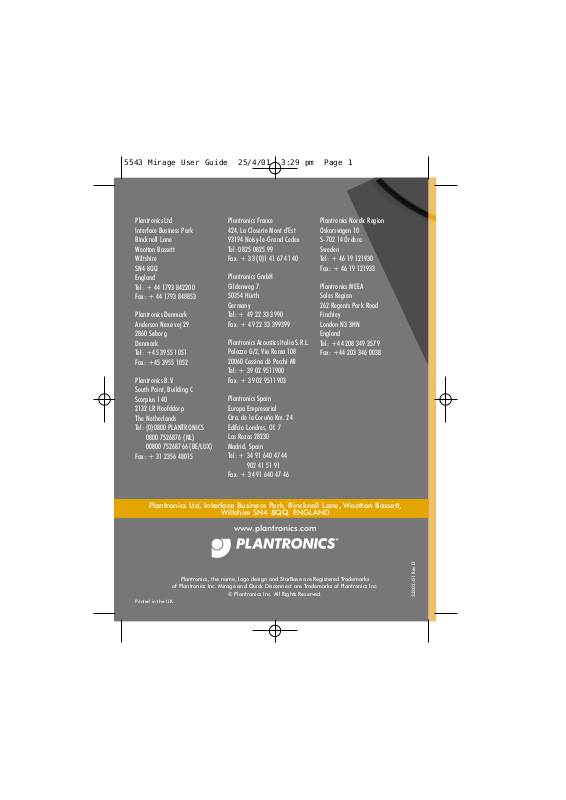

Plantronics Ltd Interface Business Park Bincknoll Lane Wootton Bassett Wiltshire SN4 8QQ England Tel: + 44 1793 842200 Fax: + 44 1793 848853

Plantronics Denmark Anderson Nexø vej 29 2860 Søborg Denmark Tel: +45 3955 1051 Fax: +45 3955 1052

Plantronics B.V. South Point, Building C Scorpius 140 2132 LR Hoofddorp The Netherlands Tel: (0)0800 PLANTRONICS

0800 7526876 (NL) 00800 75268766 (BE/LUX)

Fax: + 31 2356 48015

Plantronics France 424, La Closerie Mont d’Est 93194 Noisy-le-Grand Cedex Tel: 0825 0825 99 Fax: + 33 (0)1 41 67 41 40

Plantronics GmbH Gildenweg 7 50354 Hürth Germany Tel: + 49 22 33 3990 Fax: + 49 22 33 399399

Plantronics Acoustics Italia S.R.L. Palazzo G/2, Via Roma 108 20060 Cassina dé Pecchi MI Tel: + 39 02 9511900 Fax: + 39 02 9511903

Plantronics Spain Europa Empresarial Ctra. de la Coruña Km. 24 Edifcio Londres, Of. 7 Las Rozas 28230 Madrid, Spain Tel: + 34 91 640 47 44

902 41 51 91

Fax: + 34 91 640 47 46

Plantronics Nordic Region Oskarsvägen 10 S-702 14 Örebro Sweden Tel: + 46 19 121930 Fax: + 46 19 121933

Plantronics MEEA Sales Region 262 Regents Park Road Finchley London N3 3HN England Tel: +44 208 349 3579 Fax: +44 203 346 0038

Plantronics Ltd, Interface Business Park, Bincknoll Lane, Wootton Bassett,

Wiltshire SN4 8QQ. ENGLAND

www.plantronics.com

Plantronics, the name, logo design and StarBase are Registered Trademarks

of Plantronics Inc. Mirage and Quick Disconnect are Trademarks of Plantronics Inc.

Printed in the U.K.

32302-01 Rev D

MIRAGE

User Guide

Brugsanvisning

Gebruiksaanwijzing

Notice d’utilisation

Benutzerhinweise

Manuale d’istruzioni

Brukerveiledning

Guia do Utilizador

Manual del usuario

™

Bruksanvisning

DIAGRAMS

Capsule

Ørekrog Capsule Capsule Kapsel Capsula Kapsel Cápsula Cápsula Bakstycke/stabilisator

Receiver

Modtager Ontvanger Récepteur Empfänger Ricevitore Mottaker Receptor Auricular Receptor Hörkapsel

Quick Disconnect™

Quick-stik (Hurtigfrakobling) Quick Disconnect (snelkoppeling) Prise de déconnexion rapide Quick Disconnect Quick Disconnect Schnellkupplung

Quick Disconnect (scollegamento rapido) Quick Disconnect Ficha Ligar/Desligar Rápido Quick Disconnect Quick Disconnect (snabbkoppling)

Clothing Clip

Tøjklips Kledingklem Pince Kleidungs-Clip Clip fermacavetto Klesklype Mola para Vestuário Pinza de contacto con la ropa Klädesklämma

Voice Tube

Mikrofonrør Spreekbuisje Tube vocal Sprechröhrchen Tubo vocale Talerør Guia Vocal Tubo de comunicación Talrör

Glasses adapter

Brilleklips Brilklem Adaptateur pour lunettes Brillenadapter Fermaglio per occhiali Brillefeste Adaptador para óculos Adaptador para gafas Glasögonadapterk

Noise-Cancelling Microphone

Støjannulleringsmikrofon Noise-Cancelling microfoon Microphone directionnel pour l'élimination des bruits ambiants Noise-Cancelling Mikrofon Microfono a cancellazione di rumore Støydempingsmikrofon Microfone Supressor de Ruído Micrófono con anulación de ruidos

Fig. 1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6a

Fig. 6b

Fig. 9

Fig. 7 Fig. 8

GB DIAGRAMS

GB DIAGRAM KEY

ADJUSTING THE EARPIECE

Fig. 1 Before you fit the headset onto your ear, move the receiver out

as far as possible. Place the earhook over your ear and gently press the receiver

against your ear so it is ideally positioned for comfort and call clarity.

ADJUSTING THE MOUTH PIECE

Standard Voice Tube Models

Fig. 2 The voice tube is adjustable in 2 ways. First it pivots at the metal

ball joint, and secondly the voice tube can be telescoped in and out.

Hold the headset securely against your ear with one hand. With your other hand, adjust the voice tube so that the tip sits

two finger-widths from the corner of your mouth. Your voice will sound clearer if you avoid positioning the voice tube in front of your mouth.

Noise-Cancelling Models

Fig. 3 Carefully shape the boom with both hands as shown. Do not

bend or twist the boom within 50mm of the microphone.

Fig. 4 Position the boom so that the microphone sits two finger-widths

from the corner of your mouth. Make sure the front of the microphone faces your mouth.

If necessary, carefully rotate the microphone into the proper position. Avoid repeated twisting of the boom.

POLARIS™ AND STARBASE®ADDITIONAL FEATURES

Polaris and StarBase Headset Models

Fig. 5 The Polaris and StarBase headset models are fitted with a

standard modular connector. To use these models, simply insert the connector into the headset

port of a compatible telephone.

DIAGRAM KEY GB

VOLUME ADJUSTMENT/MUTE SWITCH

Fig. 6 If you are using an M12 or E10 adapter there is a variable

volume control. Start with setting 4, then increase or decrease the setting until you reach a comfortable listening volume.

You can prevent a caller from hearing your voice by pressing the mute switch on the adapter. Voice contact can be retrieved by pressing the switch again.

If you use an adapter please refer to the adapter user guide. If you do not have an adapter these features will be controlled

by your telephone system. Please refer to the appropriate user guide.

CLOTHING CLIP

Fig. 7 The clothing clip keeps the headset properly positioned by

supporting the weight of the cord. Attach the clothing clip comfortably at chest height, making sure there is enough slack to allow for head movement.

FITTING WITH GLASSES

Fig. 8 If you are wearing glasses you can use the glasses clip to help

make the headset feel more stable. Slip the clip onto your glasses and attach the headset to the clip. If you are wearing thinner metal frames, use the middle tab to help hold the clip in place. Then you can attach the headset.

QUICK DISCONNECT™

Fig. 9 Some headsets are fitted with a Quick Disconnect connector.

Before you use your headset, join the adapter cable and the Quick Disconnect together.

When you separate the Quick Disconnect, you put the ongoing conversation ‘on hold’ without removing the headset.

To do this, grasp the Quick Disconnect as shown and pull straight apart. To resume the call, reconnect the two halves.

GB TROUBLESHOOTING GUIDE

PROBLEM

Earpiece is uncomfortable

Headset is not fitted correctly. Check that the earhook is properly positioned.

Move the receiver to different positions for ideal comfort.

PROBLEM

Callers cannot hear me

Blocked voice tube. Remove voice tube and speak into silver tube; if you can now be heard, then replace voice tube.

Poor position of voice tube or microphone. Ensure voice tube is positioned correctly (see fig 2).

Ensure noise cancelling microphone is positioned correctly (see fig 4).

Transmit level too low. If you have an M12 or E10 adapter, turn up the transmit volume on the side of the adapter until the caller can hear you. Refer to the adapter user guide.

PROBLEM

I cannot hear callers/sudden loss of sound

Headset is not fitted correctly. Check that the earhook is properly positioned.

Headset not plugged in correctly. Check that the Quick Disconnect™ and other connectors are correctly plugged in.

Receive level too low. Turn up the receive volume control on the adapter.

PROBLEM

Echo on line/hear my own voice

Transmit level too high. Adjust the transmit volume control. Refer to your adapter or telephone equipment user guide for guidance.

TROUBLESHOOTING GUIDE GB

MAINTENANCE HINTS FOR OPTIMUM PERFORMANCE

Replace voice tube every six months. Clean the headset and cable with a moist cloth once a month. If using a M12 amplifier, replace the batteries every six to nine months.

DK OVERSIGT

JUSTERING AF ØRESTYKKET

Fig. 1 Inden du sætter hovedsættet på øret, flyttes modtageren udad så

meget som muligt. Placér ørekrogen over øret og tryk forsigtigt modtageren mod dit

øre, indtil den yder maksimal hørelse.

JUSTERING AF MIKROFONRØRET

Modeller med standard mikrofonrør

Fig. 2 Mikrofonrøret kan justeres på 2 måder: Enten ved at dreje det

ved metalkuglesamlingen, eller ved at føre det teleskopiskt ind og ud.

Hold hovedsættet fast mod dit øre med den ene hånd. Justér mikrofonrøret med den anden hånd, således at spidsen

af mikrofonrøret sidder to finger- bredder fra mundvigen. in stemme bliver tydeligere, hvis du undgår at placere mikrofonrøret foran munden.

Modeller med støjannullering

Fig. 3 Mikrofonarmen formes forsigtigt med begge hænder som vist.

Mikrofonarmen skal bøjes eller drejes minimum 0,5cm fra mikrofonen for at undgå beskadigelse.

Fig. 4 Mikrofonarmen placeres, således at mikrofonen sidder to

fingerbredder fra mundvigen. Sørg for at mikrofonens forside vender mod din mund. Hvis det

er nødvendigt, drejes mikrofonen forsigtigt til den rigtige stilling. Undgå at dreje mikrofonarmen igen og igen.

YDERLIGERE FUNKTIONER FOR POLARIS™ OG STARBASE™ MODELLERNE

Fig. 5 Polaris og StarBase modellerne er udstyret med et standard

modularstik. For at bruge disse modeller, skal modularstikket tilsluttes

hovedsættets port på en kompatibel telefon.

OVERSIGT DK

VOLUMEJUSTERING/MUTESWITCH

Fig. 6 Hvis du bruger en M12 eller E10 forstærker, er der en variabel

volumekontrol. Start med indstilling 4 og skru op eller ned, indtil du opnår den mest behagelige lydstyrke.

Du kan forhindre opringeren i at høre din stemme, ved at trykke muteknappen på forstærkeren ned. Lyden kan høres igen, ved at trykke muteknappen op.

Hvis du bruger forstærker, se venligst forstærkerens brugsanvisning.

Hvis du ikke bruger forstærker, justeres lyden direkte på din telefon og mute switchen er som regel en knap på telefonen feks ‘vente’ eller ‘parkering’. Se venligst telefonanlæggets brugsanvisning.

TØJKLIPS

Fig. 7 Tøjklipsen støtter ledningens vægt, og holder derved hovedsættet

på plads. Sæt tøjklipsen fast på en for dig behagelig måde i brysthøjde, og

sørg for at der er nok slæk til hovedets bevægelse.

VED BRUG AF BRILLER

Fig. 8 Hvis du bruger briller, kan du bruge brilleklipsen til at gøre

hovedsættet mere stabil. Sæt klipsen fast på brillerne og sæt hovedsættet på klipsen. Hvis du har et tyndt brillestel, kan du bruge den midterste flig til at holde klipsen på plads med. Derefter kan du sætte hovedsættet fast.

QUICK-STIK (HURTIGFRAKOBLING)

Fig. 9 Nogle hovedsæt er udstyret med et Quick-stik. Inden du tager

hovedsættet i brug, samles Quick-stikket. Når du skiller Quick-stikket ad, sætter du den igangværende

samtale i ventestilling, uden at fjerne hovedsættet. Dette gøres ved at gribe fat i Quick-stikket som vist, hvorefter det

trækkes fra hinanden. For at genoptage samtalen, kobles de to halvdele sammen igen.

DK FEJLFINDINGSVEJLEDNING

PROBLEM

Ørestykket føles ubehageligt

Hovedsættet sidder ikke korrekt. Check om ørekrogen sidder korrekt. Flyt modtageren til forskellige stillinger for at opnå bedre komfort.

PROBLEM

Opringeren kan ikke høre mig

Mikrofonrøret er tilstoppet. Fjern mikrofonrøret og tal ind i sølvrøret. Hvis du kan høres nu, skal mikrofonrøret udskiftes.

Mikrofonrøret eller mikrofonen sidder dårligt. Sørg for at mikrofonrøret sidder korrekt (se fig. 2). Sørg for at støjannulleringsmikrofonen sidder korrekt (se fig. 4).

Transmitterings- niveauet er for lavt. Hvis du har en M12 eller E10 forstærker, skal der skrues op for lydstyrken på siden af forstærkeren, indtil opringeren kan høre dig. Se venligst forstærkerens brugsanvisning.

PROBLEM

Jeg kan ikke høre opringeren/lyden forsvinder pludselig

Hovedsættet sidder ikke korrekt. Check om ørekrogen sidder korrekt. Hovedsættet er ikke tilkoblet korrekt. Check om Quick-stikket og de andre stik er tilkoblet korrekt.

Modtagelsesniveauet er for lavt. Skru op for lydstyrken på M12 forstærkeren.

PROBLEM

Der er ekko på linien/jeg kan høre min egen stemme

Transmitterings- niveauet er for højt. Justér transmitteringsniveauet. Se venligst forstærkerens eller telefonanlæggets brugsanvisning.

FEJLFINDINGSVEJLEDNING DK

VEDLIGEHOLDELSESRÅD

Udskift mikrofonrøret hvert halve år. Rens hovedsættet ledningen med en fugtig klud én gang om måneden. Hvis der bruges en M12 forstærker, skal batterierne udskiftes hver 6.

eller 9. måned

NL LEGENDA

BIJSTELLEN VAN DE ONTVANGER

Fig. 1 Voordat u de headset op uw hoofd plaatst, moet de ontvanger

zo ver mogelijk naar buiten gebogen worden. Plaats de oorhaak over uw oor en druk de ontvanger voorzichtig

tegen uw oor; de ontvanger moet comfortabel zitten en zo geplaatst worden dat de geluidskwaliteit optimaal is.

BIJSTELLEN VAN DE MICROFOON

Standaard modellen met een spreekbuisje

Fig. 2 Het spreekbuisje is op twee manieren bij te stellen. Ten eerste is

het te verdraaien rond het metalen kogelscharnier, en ten tweede kan het spreekbuisje heen en weer geschoven worden om het zo langer of korter te maken.

Houd de headset met één hand stevig tegen uw oor. Stel met uw andere hand het spreekbuisje bij zodat het uiteinde

ongeveer twee vingerbreedtes van uw mondhoek verwijderd is. Let u erop dat u het spreekbuisje niet direct voor uw mond plaatst; op deze wijze zal uw stem helderder klinken.

Noise-cancelling modellen

Fig. 3 Buig de microfoonarm voorzichtig met beide handen zoals

getoond. Buig of draai de microfoonarm niet binnen een afstand van 5cm van de microfoon.

Fig. 4 Plaats de microfoonarm zo, dat de microfoon twee

vingerbreedtes van uw mondhoek verwijderd is. Zorg dat de voorkant van de microfoon naar uw mond gericht is.

Draai, indien noodzakelijk, de microfoon voorzichtig in de juiste positie. Probeer het draaien van de microfoonarm zelf zoveel mogelijk te voorkomen.

KENMERKEN VAN POLARIS™ EN STARBASE

Polaris en StarBase headsetmodellen

Fig. 5 De Polaris en StarBase headsetmodellen zijn standaard uitgerust

met een krulsnoer en een modulaire stekker. Als u een van deze modellen gebruikt, kunt u de headset in de

headsetpoort van uw telefoontoestel steken, indien u over een headsettelefoon beschikt. Heeft u een ander toestel waarop u deze

headsetmodellen kunt aansluiten, dan kunt u het headsetsnoer in plaats van het snoer van de telefoonhoorn aansluiten.

LEGENDA NL

VOLUMEREGELING/’MUTE’-TOETS

Fig. 6 Als u een M12 of E10 adapter gebruikt, dan is deze voorzien van

een graduele volumeregeling. Begin met stand 4 en verdraai de regelaar totdat u een aangenaam geluidsniveau heeft bereikt.

U kunt de microfoon uitschakelen zodat de persoon aan de andere kant van de lijn u niet hoort, door de ‘mute’-toets op de adapter in te drukken. U bent weer verstaanbaar zodra de ‘mute’-toets opnieuw ingedrukt wordt.

Als u een adapter gebruikt, raadpleeg dan de handleiding van uw adapter.

Als u geen adapter gebruikt, kunt u deze functies waarschijnlijk op uw telefoontoestel vinden. Raadpleeg hiervoor de handleiding van uw toestel.

KLEDINGKLEM

Fig. 7 De kledingklem houdt de headset op de juiste plaats door het

gewicht van de bedrading te ondersteunen. Bevestig de kledingklem op borsthoogte, en zorg dat er voldoende speling is om uw hoofd te kunnen bewegen.

AANPASSING VOOR BRILDRAGERS

Fig. 8 Als u een bril draagt, kunt u gebruik maken van de brilklem

om de headset stabieler te maken. Schuif de klem om uw bril en bevestig de headset aan de klem. Als u een dun montuur draagt, gebruik dan het middelste lipje om de klem op de plaats te houden. Daarna kunt u de headset bevestigen.

QUICK DISCONNECT™

Fig. 9 Bepaalde headsets zijn uitgerust met een ‘Quick Disconnect’-

stekker (snelkoppeling). Voordat u uw headset gaat gebruiken, moeten de adapterkabel en de ‘Quick Disconnect’ met elkaar verbonden worden.

Als u de Quick Disconnect losklikt, dan zet u het gesprek als het ware ‘in de wacht’ zonder dat u de headset af hoeft te zetten.

Om dit te doen, houdt u de Quick Disconnect vast zoals getoond en trekt u de twee delen voorzichtig, recht, uit elkaar. Om het gesprek voort te zetten, sluit u de twee helften weer op elkaar aan.
